Installation
Instructions
Fronius Symo 3 - 8,2 kW
Installationsanleitung
DE
42,0426,0172,DE 028-10082022
Inhaltsverzeichnis
Standort-Wahl und Montagelage 4
Erklärung Sicherheitshinweise 4
Sicherheit 4
Bestimmungsgemäße Verwendung 5
Standort-Wahl des Wechselrichters 6
Montagelage 7
Standort-Wahl des Wechselrichters allgemein 8
Montagehalterung montieren 9
Sicherheit 9
Auswahl von Dübel und Schrauben 9
Schrauben-Empfehlung 9
Wechselrichter öffnen 9
Montagehalterung auf einer Wand montieren 10
Montagehalterung auf einem Mast oder Träger montieren 11
Montagehalterung auf Metallträger montieren 11
Montagehalterung nicht verziehen oder deformieren 12
Wechselrichter am öffentlichen Netz anschließen (AC-Seite) 13
Sicherheit 13
Netzüberwachung 13
Aufbau der AC Kabel 13
Aluminiumkabeln zum Anschließen vorbereiten 13
AC Anschlussklemmen 14
Kabelquerschnitt des AC-Kabels 14
Wechselrichter am öffentlichen Netz anschließen (AC) 15
Maximale Wechselstrom-seitige Absicherung 15
Hinweise Single- und Multi- MPP Tracker Wechselrichter 17
Single MPP Tracker -Wechselrichter 17
Multi MPP Tracker - Wechselrichter 17
Solarmodul-Stränge am Wechselrichter anschließen 19
Allgemeines über Solarmodule 19
DC Anschlussklemmen 19
Anschluss von Aluminiumkabeln 19
Solarmodul-Stränge - Polarität und Spannung prüfen 20
Solarmodul-Stränge am Wechselrichter anschließen (DC) 20
Datenkommunikation 24
Datenkommunikations-Kabeln verlegen 24
Datamanager in Wechselrichter einbauen 24
Wechselrichter an der Montagehalterung einhängen 27
Wechselrichter an der Montagehalterung einhängen 27
Erst-Inbetriebnahme 29
Erst-Inbetriebnahme des Wechselrichters 29
Hinweise zum Software-Update 32
Hinweise zum Software-Update 32
USB-Stick als Datenlogger und zum Aktualisieren der Wechselrichter-Software 33
USB-Stick als Datenlogger 33
Daten am USB-Stick 33
Datenmenge und Speicherkapazität 34
Pufferspeicher 35
Passende USB-Sticks 35
USB-Stick zum Aktualisieren der Wechselrichter-Software 36
USB-Stick entfernen 36
Hinweise zur Wartung 37
Wartung 37
Reinigung 37
Seriennummer-Aufkleber zur Kundenverwendung 38
Seriennummer-Aufkleber zur Kundenverwendung (Serial Number Sticker for Customer
Use)
DE
38
3
Standort-Wahl und Montagelage
Erklärung Sicherheitshinweise
GEFAHR!
Bezeichnet eine unmittelbar drohende Gefahr.
Wenn sie nicht gemieden wird, sind Tod oder schwerste Verletzungen die Fol-
▶
ge.
WARNUNG!
Bezeichnet eine möglicherweise gefährliche Situation.
Wenn sie nicht gemieden wird, können Tod und schwerste Verletzungen die
▶
Folge sein.
VORSICHT!
Bezeichnet eine möglicherweise schädliche Situation.
Wenn sie nicht gemieden wird, können leichte oder geringfügige Verletzun-
▶
gen sowie Sachschäden die Folge sein.
HINWEIS!
Bezeichnet die Möglichkeit beeinträchtigter Arbeitsergebnisse und von
Schäden an der Ausrüstung.
Sicherheit
WARNUNG!
Gefahr durch Fehlbedienung und fehlerhaft durchgeführte Arbeiten.
Schwerwiegende Personen- und Sachschäden können die Folge sein.
Die Inbetriebnahme des Wechselrichters darf nur durch geschultes Personal
▶
und nur im Rahmen der technischen Bestimmungen erfolgen.
Vor der Installation und Inbetriebnahme die Installationsanleitung und Be-
▶
dienungsanleitung lesen.
WARNUNG!
Gefahr durch fehlerhaft durchgeführte Arbeiten.
Schwerwiegende Sach- und Personenschäden können die Folge sein.
Einbau und Anschluss eines Überspannungs-Schutzes darf nur durch lizen-
▶
zierte Elektro-Installateure erfolgen!
Sicherheitsvorschriften beachten!
▶
Vor sämtlichen Einbau-und Anschlussarbeiten dafür sorgen, dass AC- und
▶
DC-Seite vor dem Wechselrichter spannungsfrei sind.
4
Brandverhütung
VORSICHT!
Gefahr durch mangelhafte oder unsachgemäße Installationen.
Beschädigung von Wechselrichtern und anderen stromführenden Bauteilen einer
Photovoltaikanlage kann die Folge sein.
Mangelhafte oder unsachgemäße Installationen können zur Überhitzung von Kabeln und Klemmstellen sowie zum Entstehen von Lichtbögen führen. Hieraus
können thermische Schäden resultieren, die in Folge zu Bränden führen können.
Beim Anschließen von AC- und DC-Kabeln folgendes beachten:
Alle Anschlussklemmen mit dem in der Bedienungsanleitung angegebenen
▶
Drehmoment fest anziehen
Alle Erdungsklemmen (PE / GND) mit dem in der Bedienungsanleitung ange-
▶
gebenen Drehmoment fest anziehen, auch freie Erdungsklemmen
Kabel nicht überlasten
▶
Kabel auf Beschädigung und korrekte Verlegung überprüfen
▶
Sicherheitshinweise, Bedienungsanleitung sowie lokale Anschlussbestim-
▶
mungen berücksichtigen
Den Wechselrichter immer mittels Fixierungsschrauben mit dem in der Be-
▶
dienungsanleitung angegebenen Drehmoment fest an der Montagehalterung
verschrauben.
Wechselrichter ausschließlich mit festgezogenen Fixierungsschrauben in Be-
▶
trieb nehmen!
DE
Bestimmungsgemäße Verwendung
Die Herstellervorgaben für Anschluss, Installation und Betrieb sind unbedingt
einzuhalten. Führen Sie sorgfältig alle Installationen und Verbindungen den Vorgaben und Vorschriften entsprechend aus, um das Gefahrenpotential auf ein Minimum zu reduzieren.
Die Anzugsmomente an den jeweiligen Klemmstellen entnehmen Sie der Installationsanleitung der Geräte.
Der Wechselrichter ist ausschließlich dazu bestimmt, Gleichstrom von Solarmodulen in Wechselstrom umzuwandeln und diesen in das öffentliche Stromnetz
einzuspeisen.
Als nicht bestimmungsgemäß gilt:
eine andere oder darüber hinausgehende Benutzung
-
Umbauten am Wechselrichter, die nicht ausdrücklich von Fronius empfohlen
-
werden
das Einbauen von Bauteilen, die nicht ausdrücklich von Fronius empfohlen
-
oder vertrieben werden.
Für hieraus entstehende Schäden haftet der Hersteller nicht.
Gewährleistungsansprüche erlöschen.
Zur bestimmungsgemäßen Verwendung gehört auch
das vollständige Lesen und Befolgen aller Hinweise, sowie Sicherheits- und
-
Gefahrenhinweise aus der Bedienungsanleitung und Installationsanleitung
die Einhaltung der Wartungsarbeiten
-
die Montage gemäß Installationsanleitung
-
Bei Auslegung der Photovoltaikanlage darauf achten, dass alle Komponenten
ausschließlich in ihrem zulässigen Betriebsbereich betrieben werden.
Alle vom Solarmodul-Hersteller empfohlenen Maßnahmen zur dauerhaften Erhaltung der Solarmodul-Eigenschaften berücksichtigen.
5
Bestimmungen des Energieversorgungs-Unternehmens für die Netzeinspeisung
NH
3
und Verbindungsmethoden berücksichtigen.

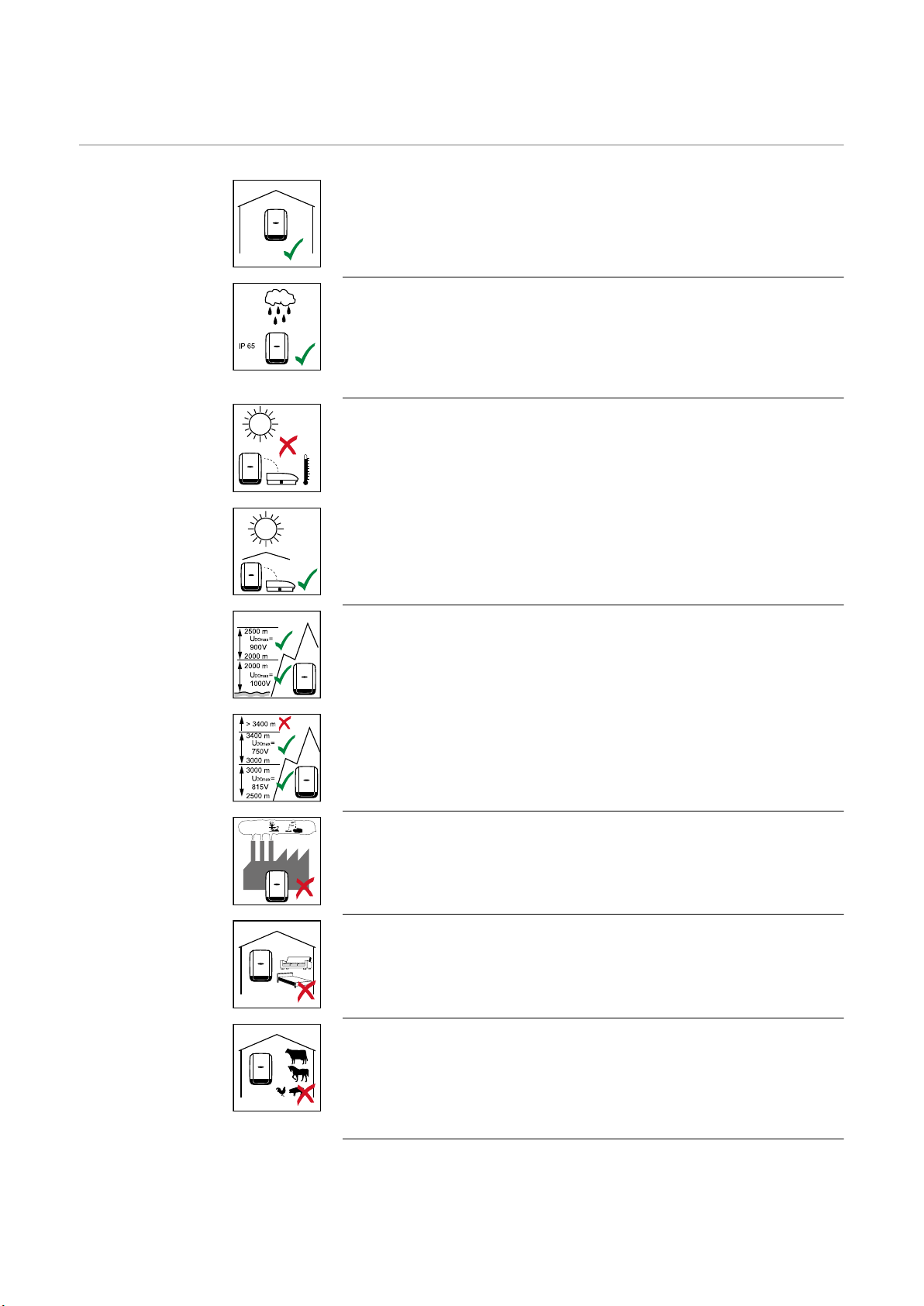

Standort-Wahl
des Wechselrichters
Der Wechselrichter ist für die Montage im Innenbereich geeignet.
Der Wechselrichter ist für die Montage im Außenbereich geeignet.
Der Wechselrichter ist auf Grund seiner Schutzart IP 65 unempfindlich gegen Strahlwasser aus allen Richtungen und kann
auch in feuchten Umgebungen eingesetzt werden.
Um die Erwärmung des Wechselrichters so gering wie möglich
zu halten, den Wechselrichter keiner direkten Sonneneinstrahlung aussetzen. Den Wechselrichter an einer geschützten Position montieren, z.B. im Bereich der Solarmodule, oder unter einem Dachvorsprung.
U
bei einer Höhenlage von:
DCmax
0 bis 2000m = 1000 V
2000 bis 2500m = 900 V
2500 bis 3000m = 815 V
3000 bis 3400m = 750 V
WICHTIG! Der Wechselrichter darf über einer Höhenlage von
3400 m nicht mehr montiert und betrieben werden.
Den Wechselrichter nicht montieren:
im Einzugsbereich von Ammoniak, ätzenden Dämpfen,
-
Säuren oder Salzen
(z.B. Düngemittel-Lagerplätze, Lüftungsöffnungen von Viehstallungen, chemische Anlagen, Gerberei-Anlagen, etc.)
Auf Grund von leichter Geräuschentwicklung in bestimmten Betriebszuständen den Wechselrichter nicht im unmittelbaren
Wohnbereich montieren.
Den Wechselrichter nicht montieren in:
Räumen mit erhöhter Unfallgefahr durch Nutztiere (Pferde,
-
Rinder, Schafe, Schweine, etc.)
Ställen und angrenzenden Nebenräumen
-
Lager- und Vorratsräumen für Heu, Stroh, Häcksel, Kraftfut-
-
ter, Düngemittel, etc.
6

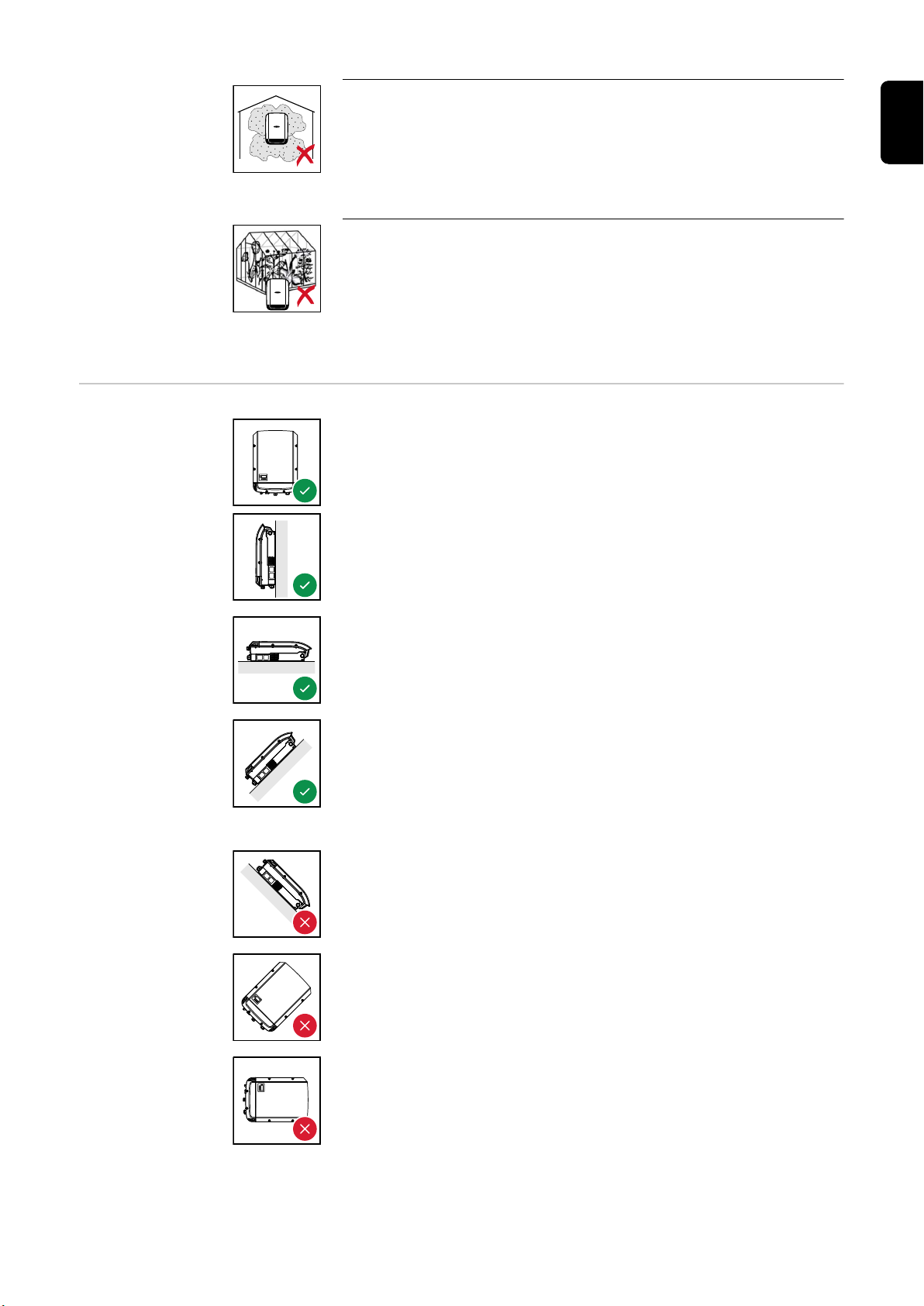

Montagelage
Grundsätzlich ist der Wechselrichter staubdicht ausgeführt. In
Bereichen mit starker Staubansammlung können jedoch die
Kühlflächen verstauben und somit die thermische Leistungsfähigkeit beeinträchtigen. In diesem Fall ist eine regelmäßige Säuberung erforderlich. Eine Montage in Räumen und
Umgebungen mit starker Staubentwicklung ist daher nicht zu
empfehlen.
Den Wechselrichter nicht montieren in:
Gewächshäusern
-
Lager- und Verarbeitungsräumen für Obst, Gemüse und
-
Weinbauprodukte
Räumen für die Aufbereitung von Körnern, Grünfutter und
-
Futtermitteln
Der Wechselrichter ist für die senkrechte Montage an einer senkrechten Wand oder Säule geeignet.
DE
Der Wechselrichter ist für eine horizontale Montagelage geeignet.
Der Wechselrichter ist für die Montage auf einer schrägen Fläche
geeignet.
Den Wechselrichter nicht auf einer schrägen Fläche mit den
Anschlüssen nach oben montieren.
Den Wechselrichter nicht in Schräglage an einer senkrechten
Wand oder Säule montieren.
Den Wechselrichter nicht in Horizontallage an einer senkrechten
Wand oder Säule montieren.
7

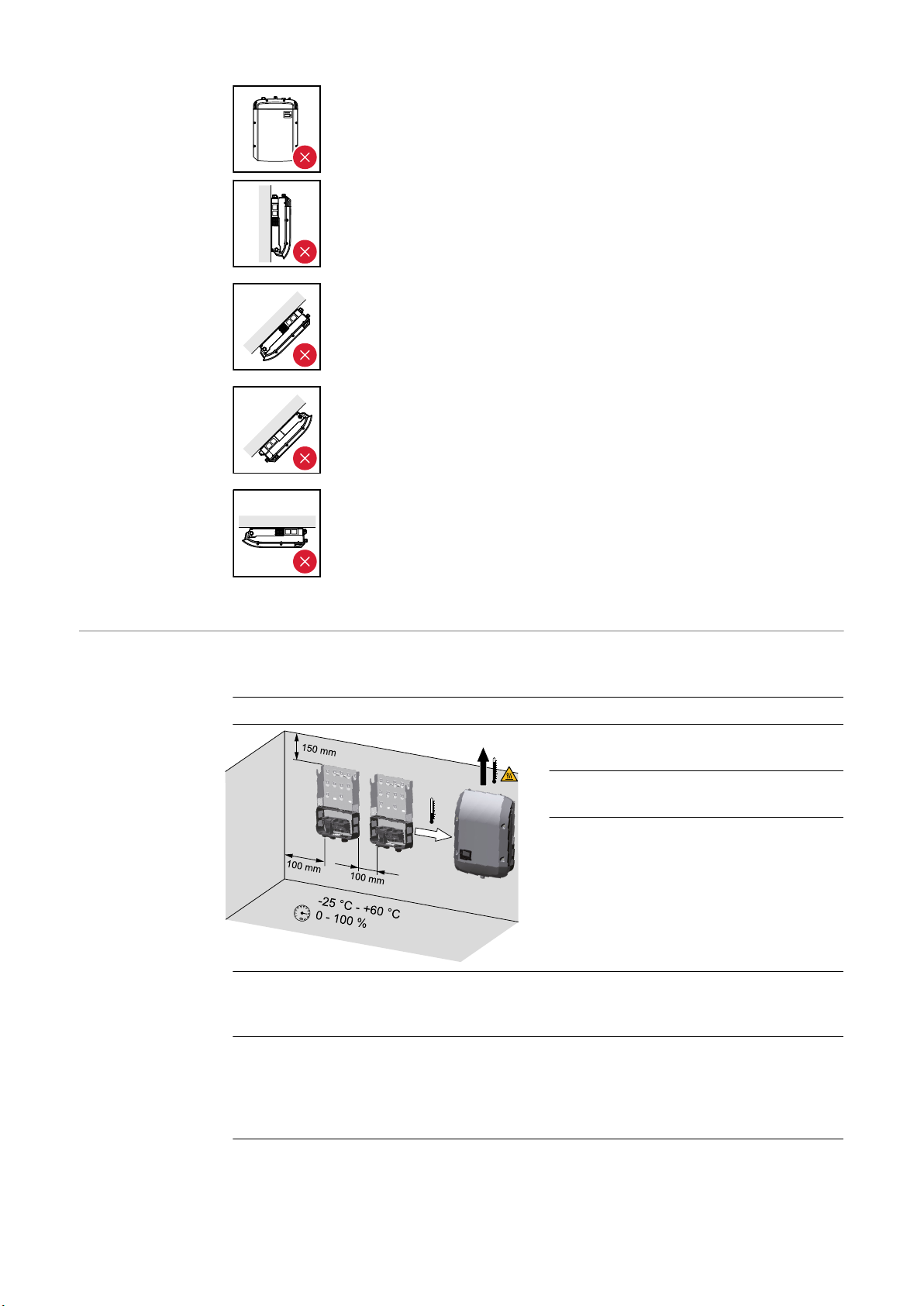

Den Wechselrichter nicht mit den Anschlüssen nach oben an einer
senkrechten Wand oder Säule montieren.
Den Wechselrichter nicht überhängend mit den Anschlüssen nach
oben montieren.
Den Wechselrichter nicht überhängend mit den Anschlüssen nach
unten montieren.
Den Wechselrichter nicht an der Decke montieren.
Standort-Wahl
des Wechselrichters allgemein
Bei der Standort-Wahl für den Wechselrichter folgende Kriterien beachten:
Installation nur auf festem, nicht brennbarem Untergrund
Max. Umgebungstemperaturen:
-25 °C / +60 °C
relative Luftfeuchte:
0 - 100 %
Die Luftstrom-Richtung innerhalb
des Wechselrichters verläuft von
links nach oben (Kaltluft-Zufuhr
links, Warmluft-Abfuhr oben).
Die Abluft kann eine Temperatur von
70° C erreichen.
Bei Einbau des Wechselrichters in einen Schaltschrank oder einen ähnlichen,
abgeschlossenen Raum durch Zwangsbelüftung für eine ausreichende Wärmeabfuhr sorgen
Soll der Wechselrichter an Außenwänden von Viehställen montiert werden,
vom Wechselrichter zu Lüftungs- und Gebäudeöffnungen einen Mindestabstand von 2 m in allen Richtungen einhalten.
Am Montageort darf keine zusätzliche Belastung durch Ammoniak, ätzende
Dämpfe, Salze oder Säuren vorliegen.
8
Montagehalterung montieren
DE
Sicherheit
WARNUNG!
Gefahr durch Restspannung von Kondensatoren.
Ein elektrischer Schlag kann die Folge sein.
Entladezeit der Kondensatoren abwarten. Die Entladezeit beträgt 5 Minuten.
▶
VORSICHT!
Gefahr durch Verschmutzung oder Wasser an den Anschlussklemmen und Kontakten des Anschlussbereiches des Wechselrichters.
Beschädigung des Wechselrichters kann die Folge sein.
Beim Bohren darauf achten, dass Anschlussklemmen und Kontakte am An-
▶
schlussbereich nicht verschmutzt oder nass werden.
Die Montagehalterung ohne Leistungsteil entspricht nicht der Schutzart des
▶
ganzen Wechselrichters und darf daher nicht ohne Leistungsteil montiert
werden.
Montagehalterung bei der Montage vor Verschmutzung und Feuchtigkeit
▶
schützen.
Hinweis! Die Schutzart IP 65 gilt nur, wenn
der Wechselrichter in der Montagehalterung eingehängt und fest mit der
-
Montagehalterung verschraubt ist,
die Abdeckung des Datenkommunikationsbereiches am Wechselrichter mon-
-
tiert und fest verschraubt ist.

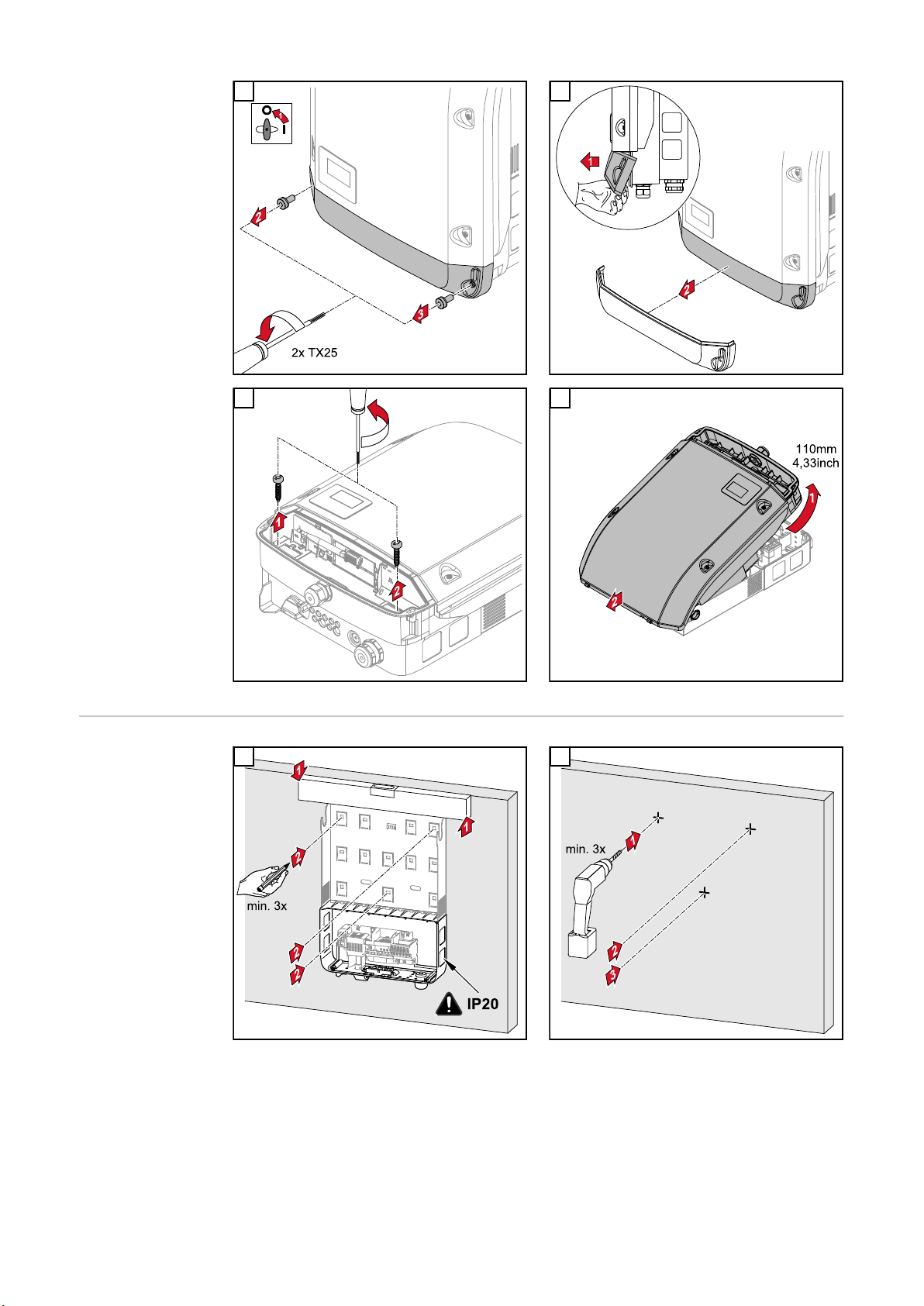

Auswahl von
Dübel und
Schrauben
Schrauben-Empfehlung
Wechselrichter
öffnen
Für die Montagehalterung ohne Wechselrichter und Lüftungskanal gilt Schutzart
IP 20!
Wichtig! Je nach Untergrund ist unterschiedliches Befestigungsmaterial für die
Montage der Montagehalterung erforderlich. Das Befestigungsmaterial ist daher
nicht im Lieferumfang des Wechselrichters enthalten. Der Monteur ist für die
richtige Auswahl des Befestigungsmaterials selbst verantwortlich.
Für die Montage des Wechselrichters empfiehlt der Hersteller Stahl- oder Aluminium-Schrauben mit einem Durchmesser von 6 - 8 mm zu verwenden.
WARNUNG!
Gefahr durch unzureichende Schutzleiter-Verbindung.
Schwerwiegende Personen- und Sachschäden können die Folge sein.
Die Gehäuse-Schrauben stellen eine geeignete Schutzleiter-Verbindung für
▶
die Erdung des Gehäuses dar und dürfen keinesfalls durch andere Schrauben ohne zuverlässige Schutzleiter-Verbindung ersetzt werden!
9
1 2
3 4

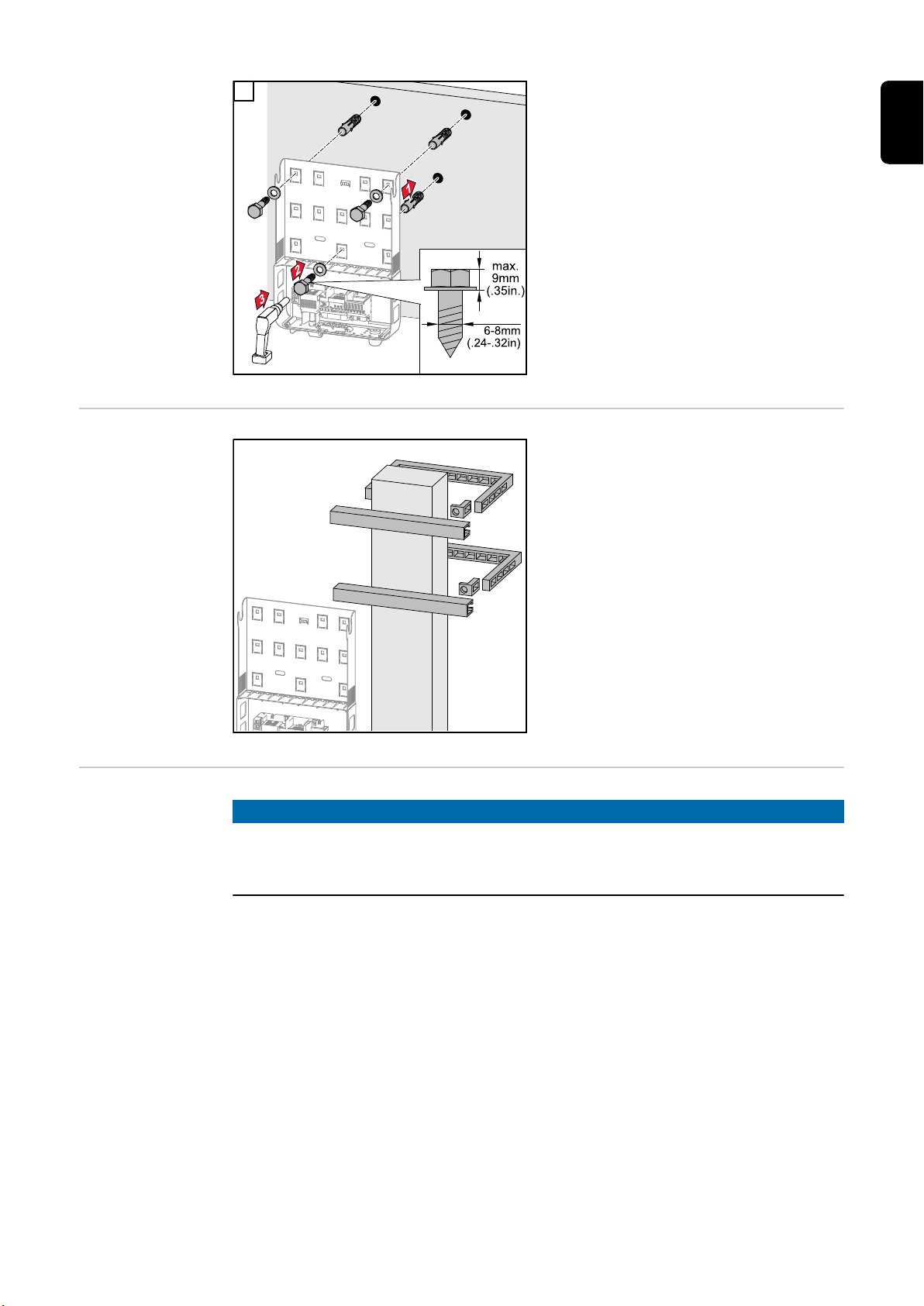

Montagehalterung auf einer
Wand montieren
1 2
Tipp: Wechselrichter so montieren, dass das Display auf Augenhöhe ist
10
3
Hinweis! Bei der Montage der Monta-
gehalterung an der Wand darauf achten, dass die Montagehalterung nicht
DE
verzogen oder deformiert wird.
Montagehalterung auf einem
Mast oder Träger
montieren
Montagehalterung auf Metallträger montieren
Bei der Montage des Wechselrichters
auf einem Mast oder Träger empfiehlt
Fronius das Mast-Befestigungsset „Pole clamp“ (Bestell-Nr. SZ 2584.000)
der Firma Rittal GmbH.
Mit dem Set kann der Wechselrichter
auf einem runden oder rechteckigen
Masten mit folgendem Durchmesser
montiert werden: Æ von 40 bis 190
mm (runder Mast), ÿ von 50 bis 150
mm (eckiger Mast)
HINWEIS!
Bei Montage an Metallträgern darf der Wechselrichter keinem Regenwasser
oder Spritzwasser von der Rückseite ausgesetzt sein.
Geeigneten Regenwasser-Schutz oder Spritzwasser-Schutz vorsehen.
Die Montagehalterung muss an mindestens 4 Punkten festgeschraubt werden.
11
1
Montagehalterung nicht verziehen oder deformieren
Hinweis! Bei der Montage der Montagehalterung an der Wand oder an einer
Säule darauf achten, dass die Montagehalterung nicht verzogen oder deformiert
wird.
12
Loading...
