Installation
Instructions
Fronius Symo 10 - 20 kW
Fronius Eco
EL
Οδηγίες εγκατάστασης
42,0426,0175,EL 028-10082022
Πίνακας περιεχομένων
Επιλογή τοποθεσίας και θέση τοποθέτησης 5
Επεξήγηση προληπτικών μέτρων ασφάλειας 5
Ασφάλεια 5
Προδιαγραφόμενη χρήση 6
Επιλογή χώρου τοποθέτησης 7
Θέση συναρμολόγησης 8
Γενικές πληροφορίες για την επιλογή του σημείου εγκατάστασης 9
Τοποθέτηση βάσης τοποθέτησης 11
Ασφάλεια 11
Επιλογή ούπα και βιδών 11
Προτεινόμενες βίδες 11

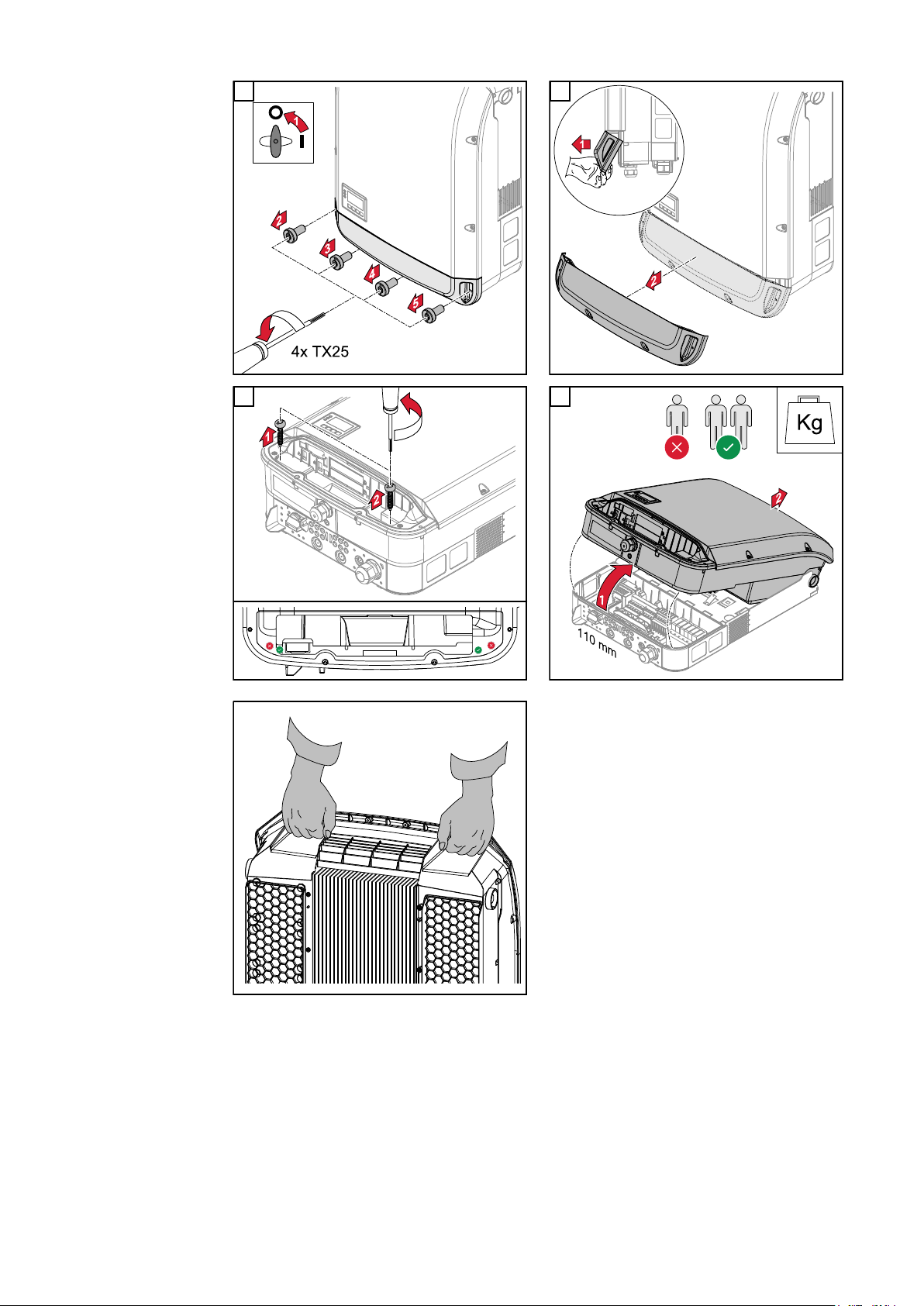

Άνοιγμα μετατροπέα 11

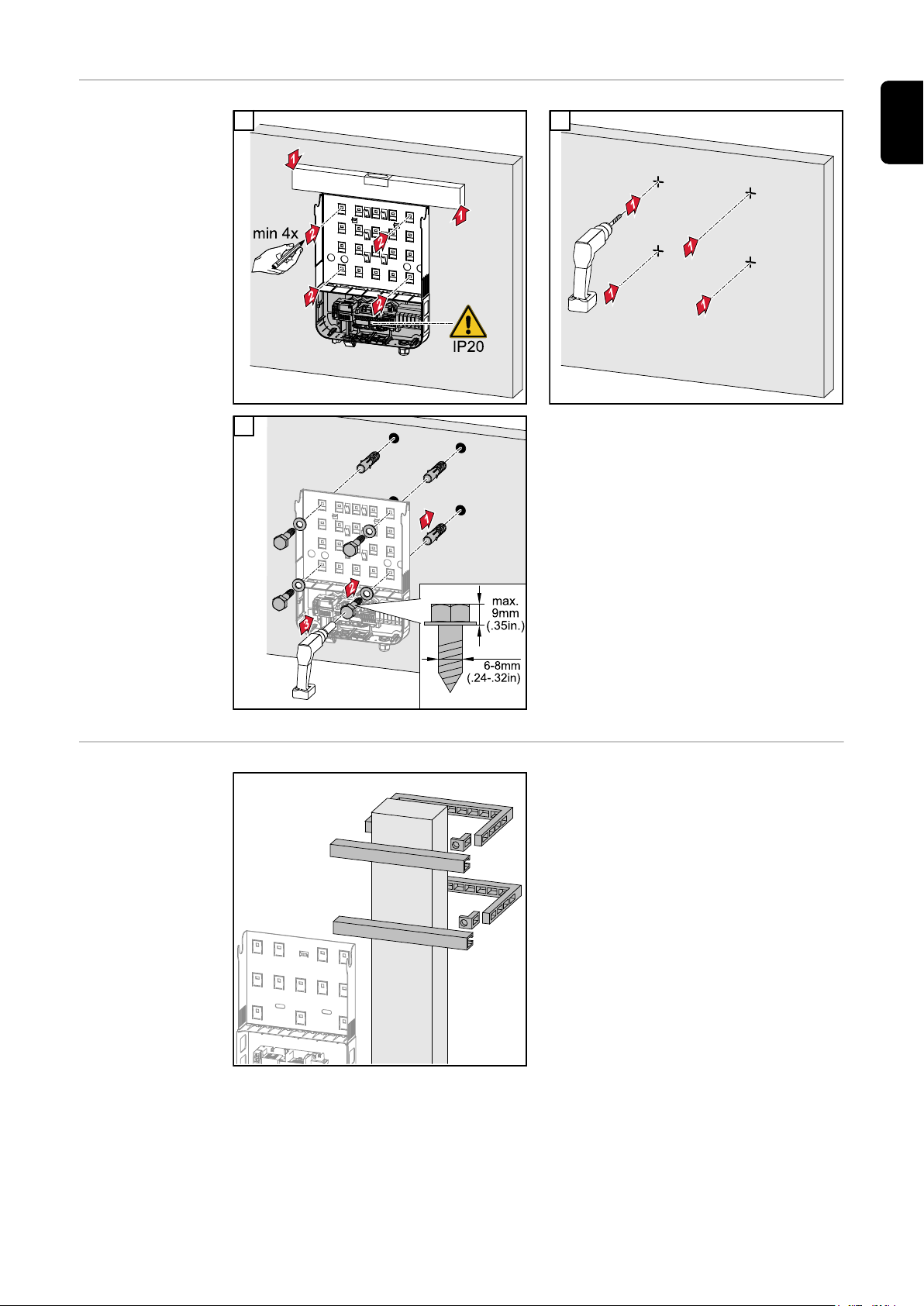

Στερέωση βάσης τοποθέτησης σε τοίχο 13
Στερέωση βάσης τοποθέτησης σε ιστό ή φορέα 13

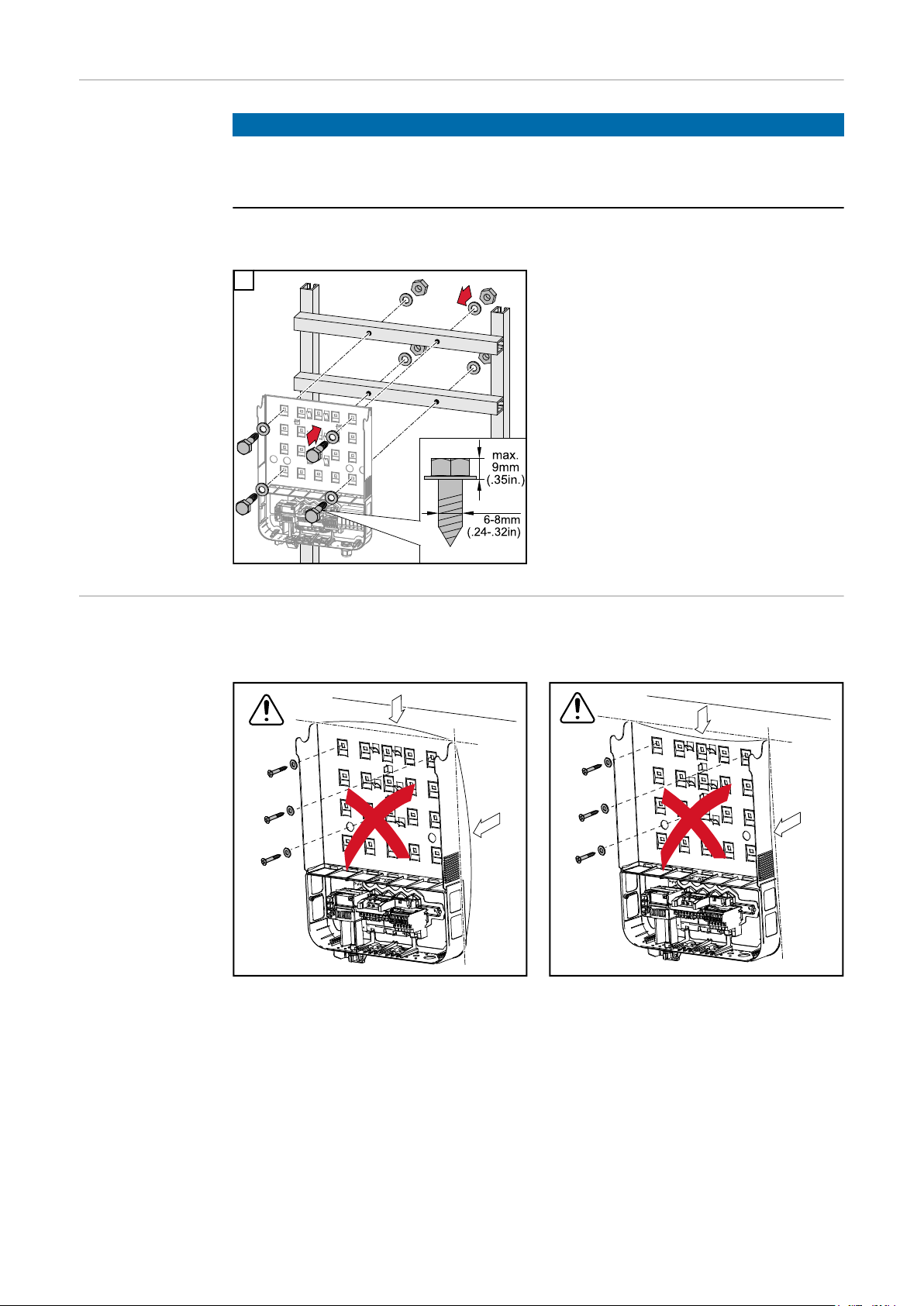

Στερέωση βάσης τοποθέτησης σε μεταλλικό φορέα 14
Προστασία της βάσης τοποθέτησης από στρέβλωση ή παραμόρφωση 14
Σύνδεση του μετατροπέα στο δημόσιο δίκτυο (πλευρά AC) 15
Ασφάλεια 15
Επιτήρηση δικτύου 15
Δομή του καλωδίου AC 15
Προετοιμασία καλωδίων αλουμινίου για σύνδεση 15
Ακροδέκτες σύνδεσης AC 16
Διατομή του καλωδίου AC 17

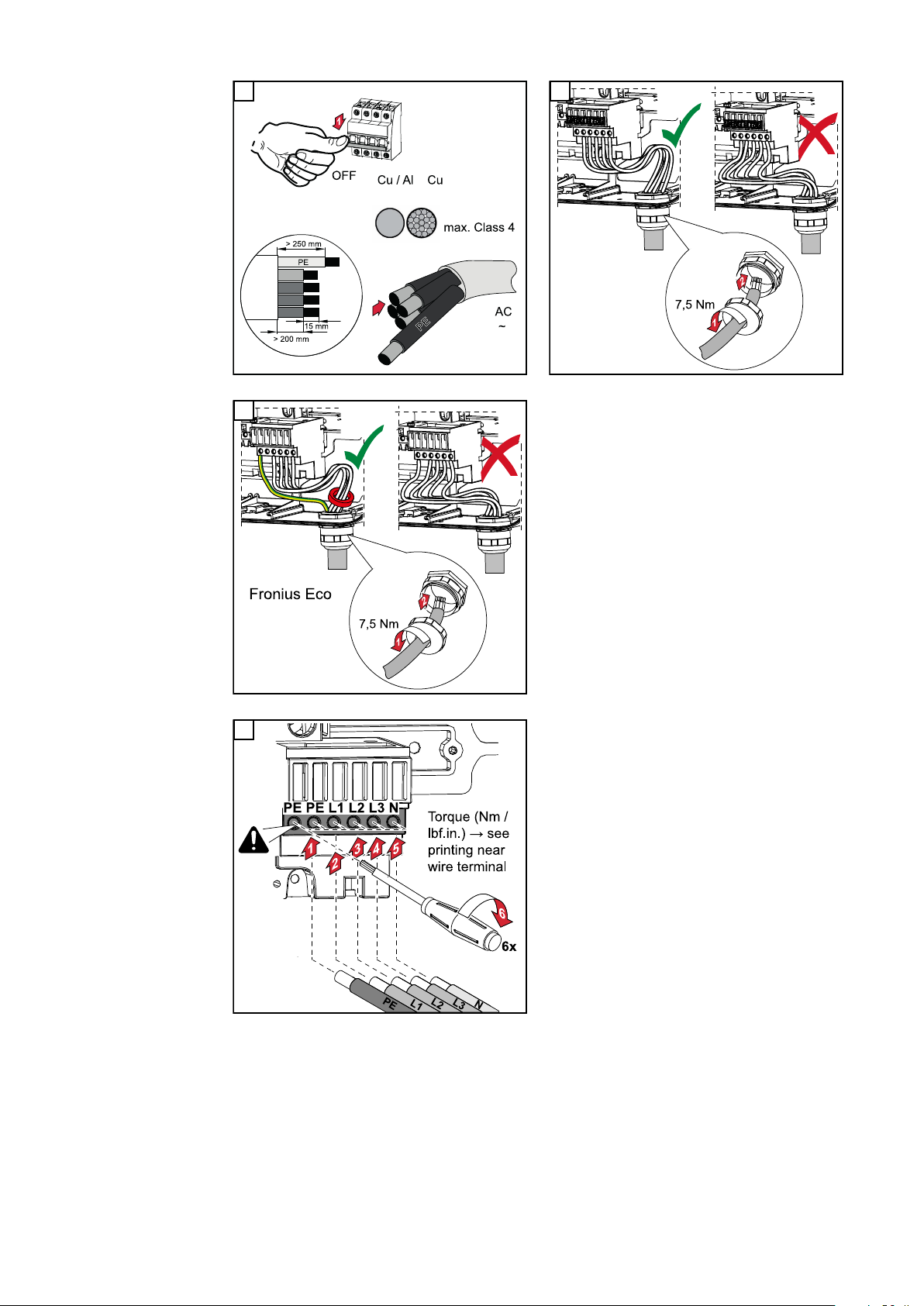

Σύνδεση του μετατροπέα στο δημόσιο δίκτυο (AC) 17
Μέγιστη προστασία στην πλευρά εναλλασσόμενου ρεύματος 19
Ασφάλειες στοιχειοσειρών 21
Fronius Eco - Ασφάλειες στοιχειοσειρών 21
Παραλλαγές σύνδεσης σε μετατροπείς με Multi MPP και Single MPP Tracker 23
Γενικά 23
Multi MPP Tracker – Μετατροπέας Fronius Symo -M 23
Single MPP Tracker – Μετατροπέας Fronius Eco 26
Σύνδεση συστοιχιών φ/β πλαισίων στον μετατροπέα 28
Ασφάλεια 28
Γενικές πληροφορίες για τα φ/β πλαίσια 29
Ακροδέκτες σύνδεσης DC 30
Σύνδεση καλωδίων αλουμινίου 30
Έλεγχος πολικότητας και τάσης συστοιχιών φ/β πλαισίων 31
Σύνδεση συστοιχιών φ/β πλαισίων στον μετατροπέα 31
Επικοινωνία δεδομένων 34
Τοποθέτηση καλωδίων επικοινωνίας δεδομένων 34
Εγκατάσταση Datamanager στον μετατροπέα 34
Ανάρτηση του μετατροπέα στο στήριγμα τοποθέτησης 37
Ανάρτηση του μετατροπέα στη βάση τοποθέτησης 37
Προσάρτηση του μεταλλικού βραχίονα 40
Πρώτη θέση σε λειτουργία 41
Αρχική εκκίνηση του μετατροπέα 41
Υποδείξεις για την ενημέρωση λογισμικού 44
Υποδείξεις για την ενημέρωση rmware 44
Χρήση του USB stick ως καταγραφέα δεδομένων και για την ενημέρωση του λογισμικού
μετατροπέα
Χρήση του USB stick ως καταγραφέα δεδομένων 45
Δεδομένα στο USB stick 45
Όγκος δεδομένων και χωρητικότητα μνήμης 46
Ενδιάμεση μνήμη (buer) 47
Κατάλληλα USB stick 47
Χρήση του USB stick για την ενημέρωση του λογισμικού μετατροπέα 48
Αφαίρεση USB stick 48
Υποδείξεις για τη συντήρηση 49
Συντήρηση 49
Καθαρισμός 49
EL
45
3
Αυτοκόλλητο αριθμού σειράς για χρήση από τον πελάτη 50
Αυτοκόλλητο αριθμού σειράς για χρήση από τον πελάτη (Serial Number Sticker for
Customer Use)
Επιλογή DC SPD 51
Επισκόπηση προαιρετικού στοιχείου DC SPD 51
Εκ των υστέρων τοποθέτηση του προαιρετικού στοιχείου DC SPD‑S στον Fronius Symo 51
Εκ των υστέρων τοποθέτηση του προαιρετικού στοιχείου DC SPD‑M στον Fronius Symo 52
Εκ των υστέρων τοποθέτηση του προαιρετικού στοιχείου DC SPD‑S στον Fronius Eco 54
Καλωδίωση εργοστασιακά εγκατεστημένου προαιρετικού στοιχείου DC SPD 56
Είσοδος στο βασικό μενού 57
Ρυθμίσεις στο μενού Basic (βασικό μενού) 58
Επιλογή DC-plug +- pair MC4 (βύσμα DC + ζεύγος MC4) 60
Γενικά 60
50
4
Επιλογή τοποθεσίας και θέση τοποθέτησης
EL
Επεξήγηση
προληπτικών
μέτρων
ασφάλειας
ΠΡΟΕΙΔΟΠΟΙΗΣΗ!
Επισημαίνει έναν κίνδυνο που αποτελεί άμεση απειλή.
Αν δεν αποτραπεί, οδηγεί σε θάνατο ή σοβαρούς τραυματισμούς.
▶
ΚΙΝΔΥΝΟΣ!
Επισημαίνει μία δυνητικά επικίνδυνη κατάσταση.
Αν δεν αποτραπεί, μπορεί να οδηγήσει σε θάνατο ή βαρύτατους
▶
τραυματισμούς.
ΠΡΟΣΟΧΗ!
Επισημαίνει μία δυνητικά επιβλαβή κατάσταση.
Αν δεν αποτραπεί, μπορεί να οδηγήσει σε ελαφρούς τραυματισμούς /
▶
μικροτραυματισμούς καθώς και σε υλικές ζημιές.
ΥΠΟΔΕΙΞΗ!
Χαρακτηρίζει την πιθανότητα μη ικανοποιητικής έκβασης των εργασιών και
πρόκλησης ζημιών στον εξοπλισμό.
Ασφάλεια
ΚΙΝΔΥΝΟΣ!
Κίνδυνος λόγω εσφαλμένου χειρισμού και ακατάλληλης διεξαγωγής εργασιών.
Κατά συνέπεια μπορεί να προκληθούν σοβαρές σωματικές βλάβες και υλικές
ζημιές.
Η θέση του μετατροπέα σε λειτουργία επιτρέπεται να ανατίθεται αποκλειστικά
▶
σε εκπαιδευμένο προσωπικό και μόνο στο πλαίσιο των τεχνικών
προδιαγραφών.
Πριν από την εγκατάσταση και τη θέση σε λειτουργία διαβάστε τις οδηγίες
▶
εγκατάστασης και τις οδηγίες χειρισμού.
ΚΙΝΔΥΝΟΣ!
Κίνδυνος λόγω ακατάλληλης διεξαγωγής εργασιών.
Υπάρχει το ενδεχόμενο να προκληθούν σοβαρές υλικές ζημιές και σωματικές
βλάβες.
Η τοποθέτηση και η σύνδεση της προστασίας από υπέρταση πρέπει να
▶
ανατίθενται αποκλειστικά σε ηλεκτρολόγους με σχετική επαγγελματική άδεια!
Λάβετε υπόψη τις προδιαγραφές ασφαλείας!
▶
Πριν από την εκτέλεση οποιασδήποτε εργασίας εγκατάστασης και σύνδεσης,
▶
μεριμνήστε ώστε οι πλευρές AC και DC πριν από τον μετατροπέα να μην έχουν
τάση.
5
Προστασία από πυρκαγιές
ΠΡΟΣΟΧΗ!
Κίνδυνος λόγω ελλιπούς ή ακατάλληλης εγκατάστασης.
Πιθανότητα πρόκλησης ζημιών σε μετατροπείς και άλλα ρευματοφόρα εξαρτήματα
ενός φωτοβολταϊκού συστήματος λόγω ελλιπούς ή ακατάλληλης εγκατάστασης.
Η ελλιπής ή ακατάλληλη εγκατάσταση μπορεί να έχει ως συνέπεια την
υπερθέρμανση των καλωδίων και των σημείων σύνδεσης, καθώς και τη
δημιουργία βολταϊκών τόξων. Κατά συνέπεια, μπορεί να προκληθούν θερμικές
ζημιές που με τη σειρά τους μπορεί να προκαλέσουν πυρκαγιά.
Κατά τη σύνδεση καλωδίων AC και DC προσέξτε τα εξής:
Σφίξτε καλά όλους τους ακροδέκτες σύνδεσης με τη ροπή στρέψης που
▶
αναφέρεται στις οδηγίες χειρισμού.
Σφίξτε καλά όλους τους ακροδέκτες γείωσης (PE / GND), ακόμα και τους
▶
ελεύθερους, με τη ροπή στρέψης που αναφέρεται στις οδηγίες χειρισμού.
Μην υπερφορτώνετε τα καλώδια.
▶
Ελέγξτε μήπως τα καλώδια εμφανίζουν φθορές και αν έχουν τοποθετηθεί
▶
σωστά.
Λάβετε υπόψη τις υποδείξεις ασφαλείας, τις οδηγίες χειρισμού, καθώς και τις
▶
τοπικές προδιαγραφές σύνδεσης.
Βιδώνετε τον μετατροπέα σταθερά στη βάση τοποθέτησης, χρησιμοποιώντας
▶
πάντα βίδες στερέωσης, με τη ροπή στρέψης που αναγράφεται στις οδηγίες
χειρισμού.
Θέστε σε λειτουργία τον μετατροπέα μόνο αφού έχετε σφίξει τις βίδες
▶
στερέωσης!
Προδιαγραφόμεν
η χρήση
Τηρείτε οπωσδήποτε τις προδιαγραφές του κατασκευαστή για τη σύνδεση, την
εγκατάσταση και τη λειτουργία. Εκτελείτε προσεκτικά όλες τις εργασίες
εγκατάστασης και σύνδεσης βάσει των οδηγιών και των προδιαγραφών, ώστε να
επιτυγχάνεται η μείωση των ενδεχομένων κινδύνων στο ελάχιστο.
Οι ροπές σύσφιξης στα εκάστοτε σημεία σύνδεσης αναφέρονται στις οδηγίες
εγκατάστασης των συσκευών.
Ο μετατροπέας προορίζεται αποκλειστικά για τη μετατροπή του συνεχούς
ρεύματος από τα φ/β πλαίσια σε εναλλασσόμενο ρεύμα και την τροφοδότησή του
στο δημόσιο δίκτυο ηλεκτροδότησης.
Ως μη προδιαγραφόμενη χρήση θεωρείται:
-
Οποιαδήποτε άλλη χρήση που αποκλίνει από την προαναφερόμενη
-
Η εκτέλεση τροποποιήσεων στον μετατροπέα, που δεν συστήνονται ρητά από
τη Fronius
-
Η τοποθέτηση εξαρτημάτων που δεν συστήνονται ρητά ή που δεν διατίθενται
από τη Fronius.
Για τυχόν ζημιές που ενδεχομένως προκύψουν από τέτοια χρήση, ο
κατασκευαστής δεν φέρει καμία ευθύνη.
Οποιαδήποτε αξίωση εγγύησης ακυρώνεται.
Στην προδιαγραφόμενη χρήση συμπεριλαμβάνεται επίσης
-
η πλήρης ανάγνωση και τήρηση όλων των υποδείξεων, καθώς και των
υποδείξεων ασφάλειας και κινδύνου που περιλαμβάνονται στις οδηγίες
χειρισμού και στις οδηγίες εγκατάστασης
-
η διεξαγωγή των απαραίτητων εργασιών συντήρησης
-
η τήρηση των οδηγιών εγκατάστασης κατά την τοποθέτηση
6
Κατά τον σχεδιασμό του φωτοβολταϊκού συστήματος προσέξτε, ώστε όλα τα
IP 66
NH
3
εξαρτήματα να χρησιμοποιούνται αποκλειστικά εντός του επιτρεπόμενου εύρους
λειτουργίας τους.
Τηρείτε όλα τα μέτρα που συνιστώνται από τον κατασκευαστή των φ/β πλαισίων
για τη διατήρηση των χαρακτηριστικών των φ/β πλαισίων.
Τηρείτε τους κανονισμούς της εταιρίας παροχής ηλεκτρικής ενέργειας για την ισχύ
που τροφοδοτήθηκε στο δίκτυο και τις μεθόδους σύνδεσης.
EL
Επιλογή χώρου
τοποθέτησης
Ο μετατροπέας είναι κατάλληλος για τοποθέτηση σε εσωτερικό
χώρο.
Ο μετατροπέας είναι κατάλληλος για τοποθέτηση σε εξωτερικό
χώρο.
Χάρη στον βαθμό προστασίας IP 66 που διαθέτει, ο μετατροπέας
δεν επηρεάζεται από πίδακες νερού από οποιαδήποτε
κατεύθυνση και μπορεί να χρησιμοποιηθεί ακόμα και σε υγρό
περιβάλλον.
Μην εκθέτετε τον μετατροπέα σε άμεση ηλιακή ακτινοβολία, ώστε
να παραμένει όσο το δυνατόν ελάχιστη η πιθανότητα
υπερθέρμανσης. Τοποθετήστε τον μετατροπέα σε μια
προστατευμένη θέση, π.χ. στην περιοχή των φ/β πλαισίων ή κάτω
από πρόβολο στέγης.
Fronius Symo:
U
σε υψόμετρο:
DCmax
0 έως 2000m = 1000 V
2001 έως 2500m = 950 V
2501 έως 3000m = 900 V
3001 έως 3400m = 850 V
ΣΗΜΑΝΤΙΚΟ! Δεν επιτρέπεται η τοποθέτηση και λειτουργία του
μετατροπέα σε υψόμετρο πάνω από 3400 m.
Fronius Eco:
U
σε υψόμετρο:
DCmax
0 έως 2000m = 1000 V
2001 έως 2500m = 950 V
ΣΗΜΑΝΤΙΚΟ! Δεν επιτρέπεται η τοποθέτηση και λειτουργία του
μετατροπέα σε υψόμετρο πάνω από 2500 m.
Μην τοποθετείτε τον μετατροπέα σε:
-
ζώνες συγκέντρωσης αμμωνίας, καθώς και καυστικών ατμών,
οξέων ή αλάτων
(π.χ. χώροι αποθήκευσης λιπασμάτων, ανοίγματα εξαερισμού
χώρων σταυλισμού, χημικές εγκαταστάσεις, εγκαταστάσεις
βυρσοδεψίας κτλ.)
7
Μην τοποθετείτε τον μετατροπέα σε άμεση γειτνίαση με τον χώρο
κατοικίας, καθώς σε συγκεκριμένες καταστάσεις λειτουργίας
δημιουργούνται κάποιοι ελάχιστοι θόρυβοι.
Μην τοποθετείτε τον μετατροπέα σε:
-
χώρους με αυξημένο κίνδυνο ατυχήματος λόγω ύπαρξης
εκτρεφόμενων ζώων (άλογα, βοοειδή, πρόβατα, χοίροι κτλ.)
-
στάβλους και παρακείμενους χώρους
-
αποθήκες για σανό, άχυρο, τεμαχισμένη χορτονομή,
συμπυκνωμένη ζωοτροφή, λιπάσματα κτλ.
Γενικά ο μετατροπέας είναι στεγανός στη σκόνη. Σε περιοχές με
αυξημένη σκόνη μπορεί ωστόσο να συσσωρευτεί σκόνη πάνω
στις επιφάνειες ψύξης και έτσι να μειωθεί η θερμική απόδοση. Σε
αυτήν την περίπτωση απαιτείται τακτικός καθαρισμός. Συνεπώς
δεν συνιστάται η τοποθέτηση σε χώρους και περιβάλλον με
αυξημένη σκόνη.
Μην τοποθετείτε τον μετατροπέα σε:
-
θερμοκήπια
-
αποθήκες και χώρους επεξεργασίας φρούτων, λαχανικών και
προϊόντων αμπελουργίας
-
χώρους επεξεργασίας σπόρων, χλωρής χορτονομής και
ζωοτροφών
Θέση
συναρμολόγησης
Ο μετατροπέας είναι κατάλληλος για κατακόρυφη τοποθέτηση σε
κατακόρυφο τοίχο ή κολόνα.
Ο μετατροπέας είναι κατάλληλος για οριζόντια θέση τοποθέτησης.
Ο μετατροπέας είναι κατάλληλος για τοποθέτηση σε κεκλιμένη
επιφάνεια.
Μην τοποθετείτε τον μετατροπέα σε κεκλιμένη επιφάνεια με τις
συνδέσεις προς τα πάνω.
8

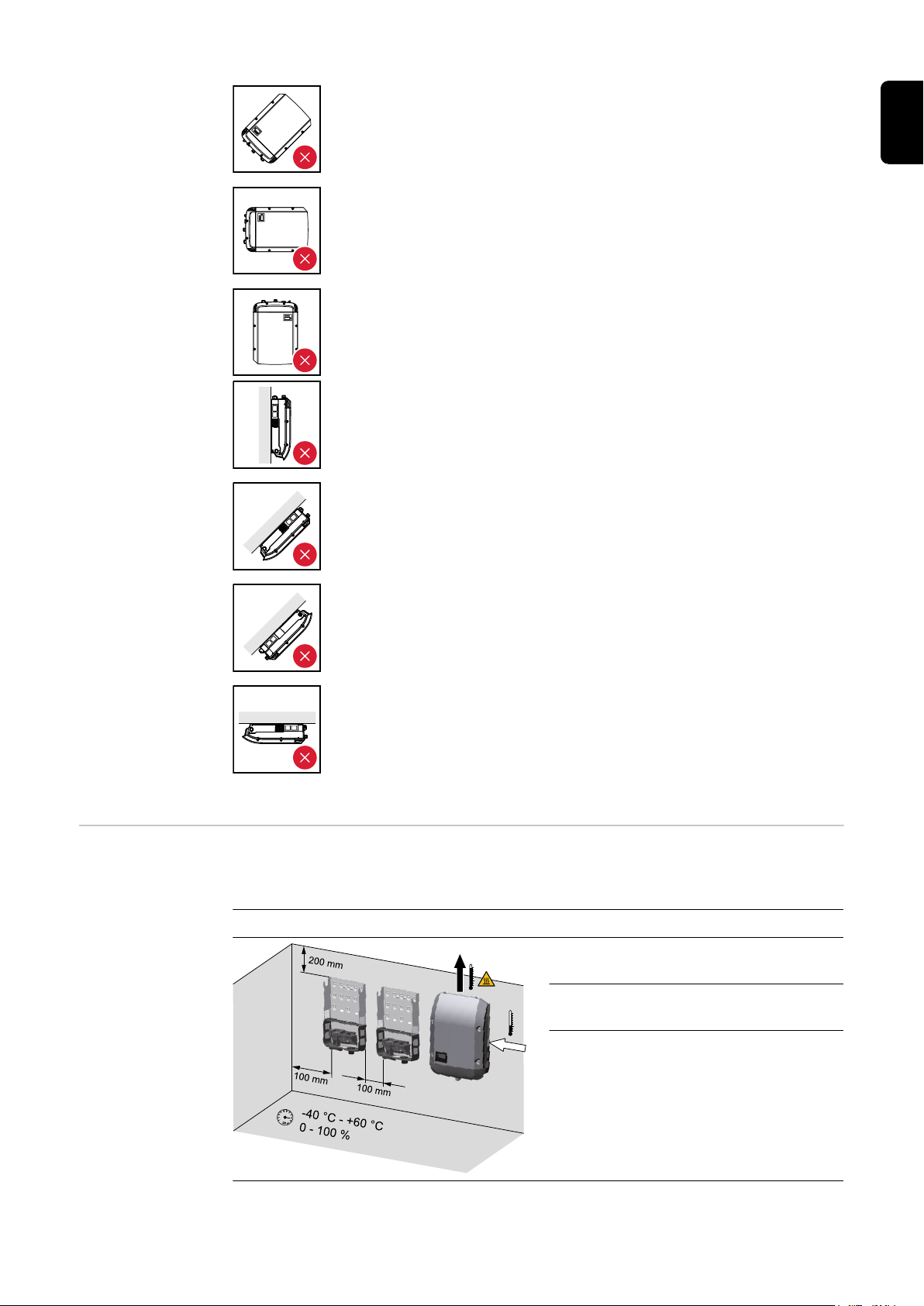

Μην τοποθετείτε τον μετατροπέα λοξά σε κατακόρυφο τοίχο ή
κολόνα.
Μην τοποθετείτε τον μετατροπέα οριζόντια σε κατακόρυφο τοίχο ή
κολόνα.
Μην τοποθετείτε τον μετατροπέα με τις συνδέσεις προς τα πάνω σε
κατακόρυφο τοίχο ή κολόνα.
Μην τοποθετείτε τον μετατροπέα σε προεξέχουσα θέση με τις
συνδέσεις προς τα πάνω.
EL
Γενικές
πληροφορίες για
την επιλογή του
σημείου
εγκατάστασης
Μην τοποθετείτε τον μετατροπέα σε προεξέχουσα θέση με τις
συνδέσεις προς τα κάτω.
Μην τοποθετείτε τον μετατροπέα στην οροφή.
Κατά την επιλογή του χώρου τοποθέτησης του μετατροπέα λάβετε υπόψη σας τα
παρακάτω κριτήρια:
Η εγκατάσταση επιτρέπεται μόνο σε σταθερή, μη εύφλεκτη επιφάνεια.
Μέγ. θερμοκρασία περιβάλλοντος:
-40°C / +60°C
Σχετική υγρασία αέρα:
0 - 100%
Το ρεύμα αέρα στο εσωτερικό του
μετατροπέα κινείται με κατεύθυνση
από δεξιά προς τα επάνω (είσοδος
κρύου αέρα δεξιά, έξοδος ζεστού
αέρα επάνω).
Η θερμοκρασία του απαγόμενου αέρα
μπορεί να φτάσει τους 70°C.
9
Αν ο μετατροπέας τοποθετηθεί σε πίνακα ελέγχου ή σε παρεμφερή περίκλειστο
χώρο, πρέπει να διασφαλιστεί η επαρκής απαγωγή θερμότητας μέσω
εξαναγκασμένου αερισμού.
Αν ο μετατροπέας πρόκειται να τοποθετηθεί σε εξωτερικούς τοίχους χώρων
σταυλισμού, θα πρέπει να διατηρείται μια ελάχιστη απόσταση 2 m προς κάθε
κατεύθυνση από τον μετατροπέα προς τα ανοίγματα αερισμού και κτιρίων.
Στο σημείο τοποθέτησης δεν επιτρέπεται καμία επιπλέον επιβάρυνση από
αμμωνία, καυστικούς ατμούς, οξέα ή άλατα.
10
Τοποθέτηση βάσης τοποθέτησης
EL
Ασφάλεια
ΚΙΝΔΥΝΟΣ!
Κίνδυνος από την παραμένουσα τάση των πυκνωτών.
Κατά συνέπεια υπάρχει κίνδυνος ηλεκτροπληξίας.
Περιμένετε να ολοκληρωθεί ο χρόνος εκφόρτισης των πυκνωτών. Ο χρόνος
▶
εκφόρτισης ανέρχεται σε 5 λεπτά.
ΠΡΟΣΟΧΗ!
Κίνδυνος λόγω ρύπων ή νερού στους ακροδέκτες σύνδεσης και στις επαφές της
περιοχής σύνδεσης του μετατροπέα.
Υπάρχει το ενδεχόμενο να προκληθεί ζημιά στον μετατροπέα.
Κατά τη διάνοιξη οπών προσέξτε να μην λερωθούν ή βραχούν οι ακροδέκτες
▶
σύνδεσης και οι επαφές στην περιοχή σύνδεσης.
Η βάση τοποθέτησης χωρίς μονάδα ισχύος δεν ανταποκρίνεται στο IP
▶
ολόκληρου του μετατροπέα και συνεπώς δεν επιτρέπεται να τοποθετηθεί
χωρίς μονάδα ισχύος.
Κατά την τοποθέτηση προστατέψτε τη βάση τοποθέτησης από ρύπους και
▶
υγρασία.
Υπόδειξη!
Ο βαθμός προστασίας IP 66 ισχύει μόνο, όταν
-
ο μετατροπέας είναι αναρτημένος σε βάση τοποθέτησης και σφικτά βιδωμένος
σε αυτήν.
-
το κάλυμμα της περιοχής επικοινωνίας και μετάδοσης δεδομένων είναι
τοποθετημένο και σφικτά βιδωμένο στον μετατροπέα.
Επιλογή ούπα και
βιδών
Προτεινόμενες
βίδες
Άνοιγμα
μετατροπέα
Για τη βάση τοποθέτησης χωρίς μετατροπέα ισχύει ο βαθμός προστασίας IP 20!
Σημαντικό! Ανάλογα με το υπόστρωμα απαιτούνται διαφορετικά υλικά στερέωσης
για την τοποθέτηση της βάσης τοποθέτησης. Για το λόγο αυτόν, τα υλικά
στερέωσης δεν περιλαμβάνονται στο πακέτο παράδοσης του μετατροπέα.
Υπεύθυνος για τη σωστή επιλογή του υλικού στερέωσης είναι ο ίδιος ο τεχνικός
εγκατάστασης.
Για τη συναρμολόγηση του μετατροπέα, ο κατασκευαστής συνιστά βίδες από
χάλυβα ή αλουμίνιο με διάμετρο 6 - 8 mm.
ΚΙΝΔΥΝΟΣ!
Κίνδυνος λόγω ανεπαρκούς σύνδεσης προστατευτικού αγωγού.
Κατά συνέπεια μπορεί να προκληθούν σοβαρές σωματικές βλάβες και υλικές
ζημιές.
Οι βίδες του περιβλήματος διασφαλίζουν την κατάλληλη σύνδεση του
▶
προστατευτικού αγωγού για τη γείωση του περιβλήματος και σε καμία
περίπτωση δεν επιτρέπεται η αντικατάστασή τους από άλλες βίδες που δεν
εγγυώνται την αξιόπιστη σύνδεση του προστατευτικού αγωγού!
11
1 2
3 4
12
Στερέωση βάσης
τοποθέτησης σε
τοίχο
1 2
3
EL
Στερέωση βάσης
τοποθέτησης σε
ιστό ή φορέα
Κατά την τοποθέτηση του μετατροπέα
σε ιστό ή φορέα, η Fronius συνιστά το
σετ στερέωσης ιστού "Pole clamp" (κωδ.
παρ. SZ 2584.000) της εταιρείας Rittal
GmbH.
Με το σετ είναι δυνατή η τοποθέτηση
του μετατροπέα σε στρογγυλό ή
τετράγωνο ιστό με την ακόλουθη
διάμετρο: Æ από 40 έως 190 mm
(στρογγυλός ιστός), ÿ από 50 έως 150
mm (τετράγωνος ιστός)
13
Στερέωση βάσης
τοποθέτησης σε
μεταλλικό φορέα
ΥΠΟΔΕΙΞΗ!
Σε περίπτωση τοποθέτησης σε μεταλλικούς φορείς ο μετατροπέας δεν πρέπει να
είναι εκτεθειμένος σε βρόχινο νερό ή σε εκτοξευόμενο νερό από την πίσω πλευρά.
Εξασφαλίστε κατάλληλη προστασία από βρόχινο νερό ή εκτοξευόμενο νερό.
Η βάση τοποθέτησης πρέπει να στερεώνεται σε τουλάχιστον 4 σημεία.
1
Προστασία της
βάσης
τοποθέτησης από
στρέβλωση ή
παραμόρφωση
Υπόδειξη! Κατά την τοποθέτηση της βάσης τοποθέτησης στον τοίχο ή σε κολόνα
προσέξτε ώστε η βάση να μην στραβώσει ή παραμορφωθεί.
14
Σύνδεση του μετατροπέα στο δημόσιο δίκτυο
(πλευρά AC)
EL
Ασφάλεια
ΚΙΝΔΥΝΟΣ!
Κίνδυνος λόγω εσφαλμένου χειρισμού και ακατάλληλης διεξαγωγής εργασιών.
Υπάρχει το ενδεχόμενο να προκληθούν σοβαρές σωματικές βλάβες και υλικές
ζημιές.
Η θέση του μετατροπέα σε λειτουργία επιτρέπεται να ανατίθεται αποκλειστικά
▶
σε εκπαιδευμένο προσωπικό και μόνο στο πλαίσιο των τεχνικών
προδιαγραφών.
Πριν από την εγκατάσταση και τη θέση σε λειτουργία διαβάστε τις οδηγίες
▶
εγκατάστασης και τις οδηγίες χειρισμού.
ΚΙΝΔΥΝΟΣ!
Κίνδυνος από την τάση δικτύου και την τάση DC από τα φ/β πλαίσια που
εκτίθενται σε φως.
Κατά συνέπεια υπάρχει κίνδυνος ηλεκτροπληξίας.
Πριν από την εκτέλεση οποιασδήποτε εργασίας σύνδεσης, μεριμνήστε, ώστε οι
▶
πλευρές AC και DC πριν τον μετατροπέα να μην έχουν τάση.
Η σταθερή σύνδεση στο δημόσιο δίκτυο ηλεκτροδότησης επιτρέπεται να
▶
πραγματοποιηθεί μόνο από συμβεβλημένο ηλεκτρολόγο.
ΠΡΟΣΟΧΗ!
Επιτήρηση
δικτύου
Δομή του
καλωδίου AC
Κίνδυνος λόγω εσφαλμένης ροπής σύσφιξης των ακροδεκτών σύνδεσης.
Μπορεί να προκληθούν θερμικές ζημιές στον μετατροπέα και κατά συνέπεια
πυρκαγιά.
Κατά τη σύνδεση των καλωδίων AC και DC φροντίστε να σφίξετε καλά όλους
▶
τους ακροδέκτες σύνδεσης με την προβλεπόμενη ροπή.
Για τη βέλτιστη λειτουργία της επιτήρησης δικτύου, η αντίσταση στους αγωγούς
προς τους ακροδέκτες σύνδεσης στην πλευρά AC πρέπει να είναι όσο το δυνατόν
μικρότερη.
Στους ακροδέκτες AC του μετατροπέα είναι δυνατή η σύνδεση καλωδίων AC με την
εξής δομή:
-
χαλκός ή αλουμίνιο: στρογγυλό μονόκλωνο
-
χαλκός: στρογγυλό λεπτόκλωνο έως κατηγορία αγωγού 4
Προετοιμασία
καλωδίων
αλουμινίου για
σύνδεση
Οι ακροδέκτες σύνδεσης στην πλευρά AC είναι κατάλληλοι για σύνδεση
στρογγυλών μονόκλωνων καλωδίων αλουμινίου. Καθώς το αλουμίνιο αντιδρά με
τον αέρα σχηματίζοντας ένα ανθεκτικό, μη αγώγιμο στρώμα οξειδίου, πρέπει κατά
τη σύνδεση των καλωδίων αλουμινίου να ληφθούν υπόψη τα παρακάτω σημεία:
15
-
μειωμένο ονομαστικό ρεύμα για καλώδια αλουμινίου
-
τις παρακάτω προδιαγραφές σύνδεσης
Στην περίπτωση χρήσης καλωδίων αλουμινίου λαμβάνετε πάντα υπόψη τις
πληροφορίες του κατασκευαστή των καλωδίων.
Κατά τη διαμόρφωση των διατομών καλωδίων, τηρείτε τους κατά τόπο
κανονισμούς.
Προδιαγραφές σύνδεσης:
Αφαιρέστε από το απογυμνωμένο άκρο καλωδίου το στρώμα οξειδίου
1
ξύνοντάς το προσεκτικά, για παράδειγμα με τη βοήθεια ενός μαχαιριού.
ΣΗΜΑΝΤΙΚΟ! Μην χρησιμοποιήσετε βούρτσα, λίμα ή γυαλόχαρτο. Τα υπολείμματα
αλουμινίου μπορεί να μεταφερθούν σε άλλους αγωγούς.
Μετά την αφαίρεση του στρώματος οξειδίου, τρίψτε το άκρο του καλωδίου με
2
ουδέτερο γράσο, για παράδειγμα με βαζελίνη χωρίς οξέα και αλκάλια.
Συνδέστε το άκρο του καλωδίου απευθείας στον ακροδέκτη
3
ΣΗΜΑΝΤΙΚΟ!Επαναλάβετε αυτήν τη διαδικασία, εάν το καλώδιο έχει αποσυνδεθεί
και πρέπει να επανασυνδεθεί.
Ακροδέκτες
σύνδεσης AC
Fronius Symo Fronius Eco
PE Προστατευτικός αγωγός / Γείωση
L1-L3 Αγωγός φάσης
N Ουδέτερος αγωγός
Μέγ. διατομή καλωδίου ανά καλώδιο αγωγού:
16 mm²
16
Ελάχ. διατομή καλωδίου ανά καλώδιο αγωγού:
ωστόσο, σύμφωνα με την τιμή ασφαλείας στην πλευρά AC, τουλάχιστον 2,5 mm²
Η σύνδεση των καλωδίων AC στους ακροδέκτες σύνδεσης AC μπορεί να γίνει χωρίς
τερματικά περιβλήματα αγωγών.
ΣΗΜΑΝΤΙΚΟ! Σε περίπτωση χρήσης τερματικών περιβλημάτων αγωγών για
καλώδια AC με διατομή 16 mm² πρέπει τα τερματικά περιβλήματα αγωγών με
ορθογώνια διατομή να ισοπεδωθούν.
Η χρήση τερματικών περιβλημάτων αγωγών με κολάρο μόνωσης είναι επιτρεπτή
μόνο με διατομή καλωδίου που δεν ξεπερνά τα 10 mm².
Στην κατηγορία ισχύος 10 - 12 kW τοποθετείται μια βιδωτή σύνδεση PG M32 (ø 7 15 mm).
Στην κατηγορία ισχύος 15 - 17,5 kW τοποθετείται μια βιδωτή σύνδεση PG M32 (ø
18 - 25 mm) και μια βιδωτή σύνδεση PG M32 (ø 7 - 15 mm) διατίθεται συνοδευτικά.
Από την κατηγορία ισχύος 20 kW και πάνω τοποθετείται μια βιδωτή σύνδεση
PG M32 (ø 18 - 25 mm).
EL
Διατομή του
καλωδίου AC
Σύνδεση του
μετατροπέα στο
δημόσιο δίκτυο
(AC)
Σε βιδωτή σύνδεση με μετρικό σπείρωμα M32 (χωρίς σύνδεσμο μείωσης διατομής):
Διάμετρος καλωδίου 11 - 21 mm
(σε διάμετρο καλωδίου 11 mm η δύναμη του ανακουφιστικού καταπόνησης
μειώνεται από 100 N σε έως 80 N)
Σε διαμέτρους καλωδίων άνω των 21 mm η βιδωτή σύνδεση M32 πρέπει να
αντικατασταθεί από μια βιδωτή σύνδεση M32 με διευρυμένη περιοχή σύσφιξης κωδικός προϊόντος: 42,0407,0780 - Ανακουφιστικό καταπόνησης M32x15 KB 18-25.
Υπόδειξη!
-
Κατά τη σύνδεση των καλωδίων AC στους ακροδέκτες AC, σχηματίστε βρόχους
με τα καλώδια AC!
-
Κατά τη στερέωση των καλωδίων AC με μετρικό σπείρωμα προσέξτε, ώστε οι
βρόχοι να μην προεξέχουν από την περιοχή σύνδεσης.
Διαφορετικά, υπό ορισμένες συνθήκες, ίσως να μην μπορείτε να κλείσετε τον
μετατροπέα.
Υπόδειξη!
-
Βεβαιωθείτε ότι ο ουδέτερος αγωγός του δικτύου είναι γειωμένος. Στα δίκτυα
IT (μονωμένα δίκτυα χωρίς γείωση) αυτό δεν συμβαίνει και η λειτουργία του
μετατροπέα δεν είναι δυνατή.
-
Η σύνδεση του ουδέτερου αγωγού είναι απαραίτητη για τη λειτουργία του
μετατροπέα. Αν ο ουδέτερος αγωγός έχει υπερβολικά μικρές διαστάσεις,
μπορεί να παρουσιαστεί δυσλειτουργία του μετατροπέα ως προς την
τροφοδότηση ισχύος στο δίκτυο. Ο ουδέτερος αγωγός πρέπει να είναι
σχεδιασμένος για ένταση ρεύματος τουλάχιστον 1 A.
ΣΗΜΑΝΤΙΚΟ! Ο προστατευτικός αγωγός PE του καλωδίου AC πρέπει να
τοποθετηθεί έτσι, ώστε σε περίπτωση ζημιάς στο ανακουφιστικό καταπόνησης να
αποσυνδεθεί τελευταίος.
Για παράδειγμα, φροντίστε να έχει ο προστατευτικός αγωγός PE μεγαλύτερο μήκος
και τοποθετήστε τον σε βρόχο.
17
min. 80°C / 176 °F
1
3
2
Fronius Symo
Στον Fronius Eco, οι τρεις φάσεις και ο
ουδέτερος αγωγός πρέπει να
οδηγηθούν μέσω ενός δακτυλίου
φερρίτη. Ο δακτύλιος φερρίτη
περιλαμβάνεται στο παραδοτέο του
μετατροπέα.
Ο προστατευτικός αγωγός (ΡΕ) δεν
επιτρέπεται να οδηγηθεί μέσα από τον
δακτύλιο φερρίτη.
Fronius Eco
4
Ακόμα και αν δεν χρησιμοποιήσετε τη
σύνδεση προστατευτικού αγωγού (PE),
πρέπει να σφίξετε τη βίδα στερέωσης.
Υπόδειξη! Προσέξτε τα στοιχεία για τη
ροπή στρέψης που είναι τυπωμένα στο
πλάι, στην κάτω πλευρά των
ακροδεκτών σύνδεσης!
18
Αν τα καλώδια AC περαστούν πάνω από
τον άξονα του γενικού διακόπτη DC ή
εγκάρσια πάνω από το μπλοκ σύνδεσης
του γενικού διακόπτη DC, υπάρχει
κίνδυνος να υποστούν φθορά κατά την
ανάσυρση του μετατροπέα ή να
εμποδίσουν την πλήρη ανάσυρσή του.
ΣΗΜΑΝΤΙΚΟ! Μην περνάτε τα καλώδια
AC πάνω από τον άξονα του γενικού
διακόπτη DC ούτε εγκάρσια πάνω από
το μπλοκ σύνδεσης του γενικού
διακόπτη DC!
Σε περίπτωση τοποθέτησης καλωδίων AC ή DC πολύ μεγάλου μήκους σε βρόχο
στην περιοχή σύνδεσης, στερεώστε τα καλώδια στους προβλεπόμενους κρίκους,
στην επάνω και κάτω πλευρά του μπλοκ σύνδεσης, χρησιμοποιώντας δεματικά
καλωδίων.
EL
Μέγιστη
προστασία στην
πλευρά
εναλλασσόμενου
ρεύματος
Fronius Symo Fronius Eco
Μετατροπέας Φάσεις Ισχύς AC Μέγιστη προστασία από
υπερένταση στην έξοδο
Fronius Symo 10.0-3-M 3 10000 W C 80 A
Fronius Symo 12.0-3-M 3 12000 W C 80 A
Fronius Symo 12.5-3-M 3 12500 W C 80 A
Fronius Symo 15.0-3-M 3 15000 W C 80 A
Fronius Symo 17.5-3-M 3 17500 W C 80 A
19
Μετατροπέας Φάσεις Ισχύς AC Μέγιστη προστασία από
υπερένταση στην έξοδο
Fronius Symo 20.0-3-M 3 20000 W C 80 A
Fronius Eco 25.0-3-M 3 25000 W C 80 A
Fronius Eco 27.0-3-M 3 27000 W C 80 A
Υπόδειξη!
Οι κατά τόπο κανονισμοί, η εταιρεία παροχής ηλεκτρικής ενέργειας ή άλλες
συνθήκες μπορεί να προϋποθέτουν την ύπαρξη διακόπτη διαρροής στον αγωγό
σύνδεσης AC.
Σε γενικές γραμμές, αρκεί στην περίπτωση αυτή ένας διακόπτης διαρροής τύπου A
με ρεύμα απόζευξης τουλάχιστον 100 mA. Σε μεμονωμένες περιπτώσεις και
αναλόγως των τοπικών συνθηκών, μπορεί ωστόσο να παρατηρηθεί εσφαλμένη
ενεργοποίηση του διακόπτη διαρροής τύπου Α. Για τον λόγο αυτό, η Fronius
συνιστά τη χρήση κατάλληλων για τον μετατροπέα διακοπτών διαρροής.
20
Loading...
