Operating Instructions

Fronius Smart Meter TS 5kA-3

Instrukcja obsługi

42,0426,0348,PL 013-25052022

Spis treści

Przepisy dotyczące bezpieczeństwa 5

Przepisy bezpieczeństwa 7

Objaśnienie do wskazówek bezpieczeństwa 7 Informacje ogólne 7 Warunki otoczenia 8 Wykwalifikowany personel 8 Prawa autorskie 8 Bezpieczeństwo danych 9

Informacje ogólne 11

Fronius Smart Meter TS 5kA-3 13

Opis urządzenia 13 Informacje na urządzeniu 14 Użytkowanie zgodne z przeznaczeniem 15 Zakres dostawy 15 Pozycjonowanie 15 Dokładność pomiaru 16

Instalacja 17

Instalacja 19

Lista kontrolna instalacji 19 Montaż 20 Okablowanie ochronne 20 Okablowanie zasilania pomocniczego 20 Okablowanie 21 Kryteria wyboru przekładnika prądowego 23 Podłączanie przekładnika prądowego 24 Odpowiednie przekładniki napięciowe: 25 Podłączanie przewodu wymiany danych do falownika 25 Terminatory — objaśnienie symboli 25 Podłączanie terminatorów 26 Terminatory 26 Montaż osłony przyłączy 28 System wielolicznikowy — objaśnienie symboli 28 Punkt sieci Modbus — Fronius SnapInverter 29 System wielolicznikowy — Fronius SnapINverter 29 Punkt sieci Modbus — Fronius GEN24 30 System wielolicznikowy — falownik Fronius GEN24 31 Menu — wielkości pomiarowe 32 Menu konfiguracji — struktura menu i parametry 35 Skonfigurować stosunek przełożenia przekładnika prądowego i napięciowego. 36 Konfiguracja adresu inteligentnego licznika Fronius Smart Meter TS 37

Uruchamianie 39

Fronius SnapINverter 41

Informacje ogólne 41 Ustanawianie połączenia z urządzeniem „Fronius Datamanager” 41 Konfiguracja inteligentnego licznika Fronius Smart Meter TS jako licznika obwodu pierwotnego Konfiguracja inteligentnego licznika Fronius Smart Meter TS jako licznika obwodu wtórne-go42

Falownik Fronius GEN24 43

Informacje ogólne 43 Instalacja z poziomu przeglądarki internetowej 43 Konfiguracja inteligentnego licznika Fronius Smart Meter TS jako licznika obwodu pierwotnego

Konfiguracja inteligentnego licznika Fronius Smart Meter TS jako licznika obwodu wtórne-go44

Dane techniczne 46

Dane techniczne 46 Fabryczna gwarancja Fronius 48

Przepisy dotyczące bezpie-

czeństwa

Przepisy bezpieczeństwa

Objaśnienie do wskazówek bezpieczeństwa

OSTRZEŻENIE!

Oznacza bezpośrednie niebezpieczeństwo.

Jeśli nie zostaną podjęte odpowiednie środki ostrożności, skutkiem będzie

▶

kalectwo lub śmierć.

NIEBEZPIECZEŃSTWO!

Oznacza sytuację niebezpieczną.

Jeśli nie zostaną podjęte odpowiednie środki ostrożności, skutkiem mogą być

▶

najcięższe obrażenia ciała lub śmierć.

OSTROŻNIE!

Oznacza sytuację potencjalnie szkodliwą.

Jeśli nie zostaną podjęte odpowiednie środki ostrożności, skutkiem mogą być

▶

okaleczenia lub straty materialne.

WSKAZÓWKA!

Oznacza możliwość pogorszonych rezultatów pracy i uszkodzeń wyposażenia.

Informacje ogólne

Urządzenie zbudowano zgodnie z najnowszym stanem wiedzy technicznej i uznanymi zasadami bezpieczeństwa technicznego. Mimo to w przypadku błędnej obsługi lub nieprawidłowego zastosowania występuje niebezpieczeństwo:

odniesienia obrażeń lub śmiertelnych wypadków przez użytkownika lub osoby

trzecie, uszkodzenia urządzenia oraz innych dóbr materialnych użytkownika.

Wszystkie osoby zajmujące się uruchamianiem, konserwacją i utrzymywaniem sprawności technicznej urządzenia, muszą

posiadać odpowiednie kwalifikacje;

posiadać wystarczającą wiedzę w zakresie obsługi instalacji elektrycznych

oraz zapoznać się z tą instrukcją obsługi i dokładnie jej przestrzegać.

Instrukcję obsługi należy przechowywać na miejscu użytkowania urządzenia. Jako uzupełnienie do instrukcji obsługi obowiązują ogólne oraz miejscowe przepisy BHP i przepisy dotyczące ochrony środowiska.

Wszystkie wskazówki dotyczące bezpieczeństwa i ostrzeżenia umieszczone na urządzeniu należy

utrzymywać w czytelnym stanie;

chronić przed uszkodzeniami;

nie usuwać ich;

pilnować, aby nie były przykrywane, zaklejane, ani zamalowywane.

Zaciski przyłączeniowe mogą się mocno rozgrzewać.

Urządzenie użytkować tylko wtedy, gdy wszystkie zabezpieczenia są w pełni sprawne. Jeśli zabezpieczenia nie są w pełni sprawne, występuje niebezpieczeństwo

odniesienia obrażeń lub śmiertelnych wypadków przez użytkownika lub osoby

trzecie, uszkodzenia urządzenia oraz innych dóbr materialnych użytkownika.

Przed włączeniem urządzenia zlecić autoryzowanemu serwisowi naprawę wadliwych urządzeń zabezpieczających.

Nigdy nie obchodzić ani nie wyłączać zabezpieczeń.

Umiejscowienie poszczególnych instrukcji bezpieczeństwa i ostrzeżeń na urządzeniu — patrz rozdział instrukcji obsługi „Informacje ogólne”.

Usterki mogące wpłynąć na bezpieczeństwo użytkowania usuwać przed włączeniem urządzenia.

Liczy się przede wszystkim bezpieczeństwo użytkownika!

Warunki otoczenia

Wykwalifikowany personel

Eksploatacja lub magazynowanie urządzenia poza podanym obszarem jest traktowana jako użytkowanie niezgodne z przeznaczeniem. Za wynikłe z tego powodu szkody producent urządzenia nie ponosi odpowiedzialności.

Informacje serwisowe zawarte w tej instrukcji obsługi są przeznaczone jedynie dla wykwalifikowanych pracowników. Porażenie prądem elektrycznym może spowodować śmierć. Nie wolno wykonywać innych czynności niż te wymienione w dokumentacji. Obowiązuje to również w przypadku, gdy użytkownik posiada odpowiednie kwalifikacje.

Wszystkie kable i przewody muszą być kompletne, nieuszkodzone, zaizolowane i o odpowiednich parametrach. Luźne złącza, przepalone, uszkodzone lub nieodpowiednie kable i przewody niezwłocznie naprawić w autoryzowanym serwisie.

Naprawy i konserwację zlecać wyłącznie autoryzowanym serwisom.

Części obcego pochodzenia nie gwarantują bowiem, że wykonano je i skonstruowano zgodnie z wymogami dotyczącymi bezpieczeństwa i odporności na obciążenia. Stosować wyłącznie oryginalne części zamienne (obowiązuje również dla części znormalizowanych).

Wprowadzanie wszelkich zmian w zakresie budowy urządzenia bez zgody producenta jest zabronione.

Elementy wykazujące zużycie należy niezwłocznie wymieniać.

Prawa autorskie Wszelkie prawa autorskie w odniesieniu do niniejszej instrukcji obsługi należą do

producenta.

Tekst oraz ilustracje odpowiadają stanowi technicznemu w momencie oddania instrukcji do druku. Zastrzega się możliwość wprowadzenia zmian. Treść instrukcji obsługi nie może być podstawą do roszczenia jakichkolwiek praw ze strony nabywcy. Będziemy wdzięczni za udzielanie wszelkich wskazówek i informacji o błędach znajdujących się w instrukcji obsługi.

Bezpieczeństwo danych

Za zabezpieczenie danych o zmianach w zakresie ustawień fabrycznych odpowiada użytkownik. W wypadku skasowania ustawień osobistych użytkownika producent nie ponosi odpowiedzialności.

Informacje ogólne

Fronius Smart Meter TS 5kA-3

Opis urządzenia Inteligentny licznik Fronius Smart Meter TS to dwukierunkowy licznik służący do

optymalizacji zużycia energii produkowanej na potrzeby własne i rejestracji krzywej obciążenia gospodarstwa domowego. W połączeniu z falownikiem firmy Fronius, urządzeniem Fronius Datamanager i interfejsem danych firmy Fronius, inteligentny licznik Fronius Smart Meter TS umożliwia przejrzystą prezentację własnego zużycia energii elektrycznej.

Licznik mierzy przepływ mocy do odbiorników lub do sieci i przekazuje informację do falownika firmy Fronius i urządzenia Fronius Datamanager, wykorzystując komunikację Modbus RTU/RS485.

OSTROŻNIE!

Należy przestrzegać wskazówek bezpieczeństwa!

Nieprzestrzeganie wskazówek bezpieczeństwa spowoduje szkody dla osób i urządzenia.

Przed podłączeniem do sieci wyłączyć zasilanie.

▶

Przestrzegać wskazówek bezpieczeństwa.

▶

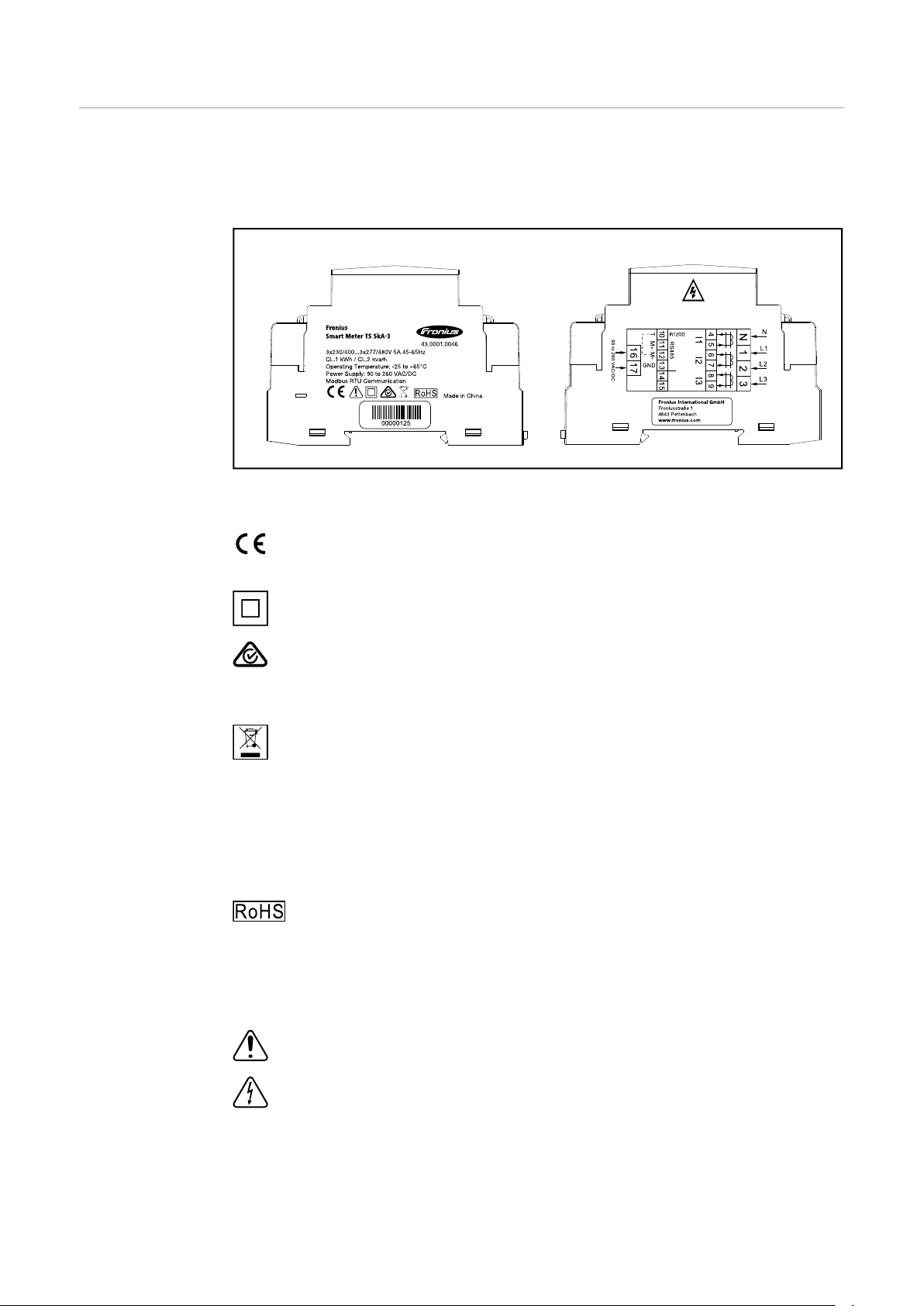

Informacje na urządzeniu

Na inteligentnym liczniku Fronius Smart Meter TS umieszczono dane techniczne, oznaczenia i symbole bezpieczeństwa. Nie wolno ich ani usuwać, ani zamalowywać. Wskazówki oraz symbole ostrzegają przed nieprawidłową obsługą, która mogłaby skutkować poważnymi obrażeniami i spowodować straty materialne.

Oznaczenia:

Urządzenie spełnia wszystkie wymagane i obowiązujące normy oraz dyrektywy w ramach obowiązujących dyrektyw europejskich, dzięki czemu urządzenia są oznakowane znakiem CE.

Izolacja ochronna (klasa ochrony II)

RCM (Regulatory Compliance Mark) Spełniono wszystkie odpowiednie wymogi regulacyjne w Australii i Nowej Zelandii w odniesieniu do bezpieczeństwa i kompatybilności elektromagnetycznej, a także specjalne wymogi dla urządzeń techniki radiowej.

Zgodnie z Dyrektywą Europejską 2012/19/UE w sprawie zużytego sprzętu elektrycznego i elektronicznego oraz jej transpozycją do krajowego porządku prawnego, zużyte urządzenia elektryczne należy gromadzić oddzielnie i oddawać do zakładu zajmującego się ich utylizacją, zgodnie z zasadami ochrony środowiska. Właściciel sprzętu powinien zwrócić urządzenie do jego sprzedawcy lub uzyskać informacje na temat lokalnych, autoryzowanych systemów gromadzenia i utylizacji takich odpadów. Ignorowanie tej Dyrektywy Europejskiej może mieć negatywny wpływ na środowisko i ludzkie zdrowie!

RoHS (Restriction of Hazardous Substances) Spełniono ograniczenie zastosowania określonych materiałów niebezpiecznych w urządzeniach elektrycznych i elektronicznych, zgodnie z dyrektywą UE 2011/65/UE.

Symbole bezpieczeństwa:

Niebezpieczeństwo odniesienia poważnych obrażeń ciała i poniesienia strat materialnych w wyniku nieprawidłowej obsługi.

Niebezpieczne napięcie elektryczne.

Użytkowanie zgodne z przeznaczeniem

Inteligentny licznik Fronius Smart Meter TS jest środkiem eksploatacyjnym na stałe powiązanym z miejscem instalacji, służącym do rejestracji zużycia na potrzeby własne lub poszczególnych obciążeń w systemie w sieciach zasilających TN/TT. Inteligentny licznik Fronius Smart Meter TS jest wymagany w celu zapewnienia komunikacji z poszczególnymi komponentami w systemach z zainstalowanym magazynem energii i/lub urządzeniem Fronius Ohmpilot. Instalacja odbywa się na szynie DIN w obszarze wewnętrznym z odpowiednimi zabezpieczeniami wstępnymi, dostosowanymi do przekrojów przewodów miedzianych oraz maksymalnej wartości prądu licznika. Inteligentny licznik Fronius Smart Meter TS wolno użytkować wyłącznie zgodnie z informacjami zawartymi w załączonych dokumentach i zgodnie z ustawieniami, postanowieniami, przepisami, normami oraz w ramach możliwości technicznych obowiązujących w miejscu instalacji. Każde inne użytkowanie produktu, niż opisane w punkcie o użytkowaniu zgodnym z przeznaczeniem, uznaje się za niezgodne z przeznaczeniem. Dostępna dokumentacja jest częścią składową produktu i trzeba ją przeczytać oraz przestrzegać jej treści, a także przechowywać w prawidłowym stanie w miejscu instalacji w sposób zapewniający jej dostępność w każdej chwili. Dostępne dokumenty nie zastępują ustaw regionalnych, wojewódzkich, prowincjonalnych czy federalnych ani krajowych, ani przepisów czy norm, obowiązujących w odniesieniu do instalacji, bezpieczeństwa elektrycznego i zastosowania produktu. Firma Fronius International GmbH nie ponosi odpowiedzialności za przestrzeganie lub nieprzestrzeganie takich ustaw lub postanowień w związku z instalacją tego produktu.

Zabrania się ingerencji w konstrukcję inteligentnego licznika Fronius Smart Meter TS, takich jak przebudowy lub modyfikacje. Nieautoryzowane ingerencje powodują utratę możliwości wysuwania roszczeń z tytułu gwarancji oraz rękojmi i z reguły powodują wygaśnięcie dopuszczenia do eksploatacji. Producent nie odpowiada za powstałe w ten sposób szkody.

Zakres dostawy

Przewidywalne nieprawidłowe zastosowania: Inteligentny licznik Fronius Smart Meter TS nie jest przeznaczony do zasilania urządzeń medycznych podtrzymujących życie ani do wykorzystywania w celu rozliczenia kosztów z podnajemcą.

(1) 2 druty plombowe (2) 2 osłony przyłączy (3) Fronius Smart Meter TS 5kA-3 (4) Quick Start Guide

Pozycjonowanie Inteligentny licznik Fronius Smart Meter TS można instalować w następujących

pozycjach systemu:

Pozycjonowanie w punkcie zasilania:

Pozycjonowanie w punkcie poboru energii:

W przypadku zastosowania jako licznik obwodu wtórnego do pomiaru poszczególnych odbiorników oraz generatorów — patrz rozdział System wielolicz-

nikowy — Fronius SnapINverter na stronie 29.

Dokładność pomiaru

Inteligentny licznik Fronius Smart Meter TS podczas pomiaru energii czynnej (EN IEC 62053-21) w zakresach napięć 400–480 VLL lub 230–277 VLN ma klasę dokładności 1. W zakresie napięć 173–400 VLL lub 100–230 VLN uzyskuje klasę dokładności 2 (energia czynna zgodnie z EN IEC 62053-21, energia bierna zgodnie z EN IEC 62053-23). Dalsze szczegóły — patrz Dane techniczne na stronie

46.

Instalacja

Lista kontrolna instalacji

Informacje na temat instalacji zawarto w niżej wymienionych rozdziałach:

Przed podłączeniem do sieci wyłączyć zasilanie.

Zamontować inteligentny licznik Fronius Smart Meter TS (patrz Montaż na

stronie 20). Podłączyć wyłącznik ochronny przewodu lub bezpiecznik automatyczny i

rozłącznik (patrz Okablowanie ochronne na stronie 20). Podłączyć kabel zasilający do inteligentnego licznika Fronius Smart Meter TS

(patrz Okablowanie na stronie 21). Zamontować na przewodach przekładnik prądowy. Upewnić się, że przekład-

nik prądowy jest skierowany we właściwą stronę. Strzałka wskazuje albo obciążenie, albo źródło (publiczną sieć elektryczną) (patrz Podłączanie

przekładnika prądowego na stronie 24).

Połączyć przekładnik prądowy i inteligentny licznik Fronius Smart Meter TS

(patrz Podłączanie przekładnika prądowego na stronie 24). Upewnić się, że fazy przekładnika prądowego są zgodne z fazami napięcia sie-

ciowego (patrz Podłączanie przekładnika prądowego na stronie 24). Zanotować prąd znamionowy przekładnika prądowego dla każdego licznika.

Te wartości będą potrzebne w czasie konfiguracji. Zaciski wyjściowe inteligentnego licznika Fronius Smart Meter TS połączyć z

modułem monitorowania instalacji firmy Fronius (patrz Podłączanie przewo-

du wymiany danych do falownika na stronie 25).

Jeżeli jest to wymagane, założyć terminatory (patrz Podłączanie termina-

torów na stronie 26).

Pociągając każdą żyłę i wtyk upewnić się, że są one prawidłowo przymocowa-

ne do bloków zacisków. Włączyć zasilanie inteligentnego licznika Fronius Smart Meter TS.

Skontrolować wersję oprogramowania sprzętowego modułu monitorowania

instalacji firmy Fronius. Aby zapewnić kompatybilność falownika z inteligentnym licznikiem Fronius Smart Meter TS, oprogramowanie musi być zawsze w najnowszej wersji. Aktualizację można przeprowadzić z poziomu interfejsu web falownika lub przez Solar.web.

Skonfigurować stosunek przełożenia przekładnika prądowego i napięciowego

(patrz Skonfigurować stosunek przełożenia przekładnika prądowego i na-

pięciowego. na stronie 36).

Jeżeli w systemie zainstalowano więcej inteligentnych liczników Fronius

Smart Meter TS, skonfigurować ich adresy (patrz „Konfiguracja adresów” w rozdziale Konfiguracja adresu inteligentnego licznika Fronius Smart Meter

TS na stronie 37).

Skonfigurować i uruchomić licznik (patrz Uruchamianie na stronie 39).

Montaż Inteligentny licznik Fronius Smart Me-

ter TS można zamontować na szynie DIN 35 mm. Obudowa ma wymiary 3 TE wg DIN 43880.

Okablowanie ochronne

Okablowanie zasilania pomocniczego

Inteligentny licznik Fronius Smart Meter TS to urządzenie okablowane na stałe, które wymaga zainstalowania rozłącznika (wyłącznika ochronnego, łącznika lub odłącznika) oraz zabezpieczenia nadmiarowo‑-prądowego (bezpiecznika automatycznego lub wyłącznika ochronnego przewodu).

Inteligentny licznik Fronius Smart Meter TS zużywa 10–30 mA, pojemność znamionowa rozłączników i zabezpieczenia nadmiarowo‑prądowego są określane przez grubość drutu, napięcie sieciowe i wymaganą pojemność w razie przerwania.

Rozłączniki muszą być montowane w zasięgu wzroku, możliwie blisko inteli-

gentnego licznika Fronius Smart Meter TS i muszą być łatwe w obsłudze. Rozłączniki muszą spełniać wymogi norm IEC 60947-1 i IEC 60947-3 oraz

wszystkie krajowe i lokalne regulacje dotyczące urządzeń elektrycznych. Do monitorowania więcej niż jednego napięcia sieciowego stosować połączo-

ne wyłączniki ochronne przewodu. Zabezpieczenie nadmiarowo‑prądowe musi zabezpieczać zaciski przyłącze-

niowe sieci o oznaczeniu L1, L2 i L3. W rzadkich przypadkach przewód neutralny ma zabezpieczenie nadmiarowo‑prądowe, które jednocześnie musi przerywać neutralne i nieuziemione przewody.

WAŻNE!

Użytkowanie inteligentnego licznika Fronius Smart Meter TS wymaga zasilania pomocniczego. Bezpiecznik (F) musi spełniać krajowe normy i dyrektywy oraz być dostosowany do wymiarów przewodu.

Okablowanie WAŻNE!

Przed podłączeniem wejść napięcia sieciowego do inteligentnego licznika Fronius Smart Meter TS zawsze wyłączyć zasilanie.

Zalecana grubość przewodu plecionego przewodów napięcia sieciowego do zacisków przyłączeniowych wejścia i wyjścia pomiarowego:

Żyła: 1–4 mm²

Zalecany moment obrotowy: maks. 0,6 Nm

Wejścia pomiarowe przekładników prądowych muszą być jednostronnie uziemione, jak przedstawiono na schemacie połączeń.

Każdy przewód napięciowy podłączyć do listwy zaciskowej w sposób pokazany na poniższych ilustracjach.

1 faza, 2 przewody (przyłącze CT)

1 faza, 2 przewody (przyłącze VT/CT)

2 fazy, 3 przewody (przyłącze CT)

2 fazy, 3 przewody (przyłącze VT/CT)

3 fazy, 3 przewody (przyłącze CT)

3 fazy, 3 przewody (przyłącze VT/CT)

3 fazy, 4 przewody (przyłącze Aron VT/CT)

3 fazy, 4 przewody (przyłącze CT)

Kryteria wyboru przekładnika prądowego

3 fazy, 4 przewody (przyłącze VT/CT)

Ogólne

Nie stosować przekładników prądowych z wyjściem napięcia. Przekładniki prądowe są kierunkowe. Zamontowanie ich odwrotnie lub z zamienionymi przewodami spowoduje ujemne wartości mierzonych przewodów.

Prąd pierwotny

Maksymalny prąd dla fazy. Należy wybrać przekładnik prądowy, którego prąd pierwotny przekracza maksymalny oczekiwany prąd dla fazy. Im bliżej oczekiwany prąd jest tej wartości, tym dokładniejszy jest pomiar.

Prąd wtórny

Przekładnik prądowy przy prądzie znamionowym 1 lub 5 amperów musi dostarczać prąd przemienny. Dane znamionowe przekładnika prądowego podano na karcie danych technicznych przekładnika.

Moc

Inteligentny licznik Fronius Smart Meter TS potrzebuje 0,5 VA do przeprowadzenia pomiaru. Dodatkowo występują straty na przewodach zasilających i powrot-

nych. Moc przekładnika prądowego musi być większa niż suma mocy inteligentnego licznika Fronius Smart Meter TS i przewodów. Im wyższa jest moc, tym lepiej.

Opory przewodowe przy różnych przekrojach (przewód miedziany)

Opory przewodowe przy różnych

Prąd wtórny

[A]

Przekrój

[mm²]

długościach przewodów (przewód zasi-

lający i powrotny)

0,5 m 1,0 m 2,5 m 5 m 10 m

5 1,5 0,3 VA 0,6 VA1,5 VA 2,9 VA 5,8 VA

5 2,5 0,2 VA 0,4 VA0,9 VA1,8 VA 3,6 VA

5 4 - - 0,6 VA1,1 VA 2,2 VA

Przykład

Długość przewodu doprowadzającego i powrotnego (po 0,5 m) łączącego inteligentny licznik Fronius Smart Meter TS z przekładnikiem prądowym wynosi łącznie 1 m, a przekrój kabla miedzianego to 1,5 mm², zatem rezystancja przewodu, zgodnie z powyższą tabelą, wynosi 0,6 VA. Zużycie na potrzeby własne inteligentnego licznika Fronius Smart Meter TS wynosi 0,5 VA. Rezystancja przewodu 0,6 VA + zużycie na potrzeby własne 0,5 VA = 1,1 VA → potrzebny jest przekładnik prądowy o mocy 1,5 VA, 5 VA lub wyższej.

Podłączanie przekładnika prądowego

Klasa dokładności

Stosować klasę 1 lub lepszą (klasa 0,5; klasa 0,2 itd.). Klasa 1 odpowiada odchyłce ±1% prądu wtórnego przy maksymalnej mocy.

Montaż

Sztywny lub składany. Sztywny jest zwykle tańszy i charakteryzuje się często lepszymi wartościami mocy i dokładności. Rozkładane przekładniki prądowe można otworzyć w celu podłączenia do przewodu. Aby zapobiec niezamierzonemu otwarciu, przekładnik prądowy można zabezpieczyć nylonową opaską zaciskową. Rozkładane przekładniki prądowe można instalować w systemie bez przerwania napięcia.

Zwrócić uwagę, aby przekładnik prądowy był dostosowany do faz napięcia.

Upewnić się, że przekładnik prądowy L1 mierzy prąd na tej samej fazie, którą monitoruje wejście napięciowe L1. To samo dotyczy faz L2 i L3.

Upewnić się, że przekładnik prądowy jest skierowany we właściwą stronę.

Przestrzegać informacji podanych na karcie danych technicznych przekładnika prądowego.

Zanotować prąd znamionowy przekładnika prądowego dla każdego licznika.

Te wartości będą potrzebne w czasie konfiguracji. Zamocować przekładnik prądowy do mierzonego przewodu i podłączyć prze-

wody przekładnika do inteligentnego licznika Fronius Smart Meter TS.

WAŻNE!

Przed odłączeniem przewodów przewodzących napięcie zawsze odłączyć zasilanie.

Przekładniki prądowe podłącza się do przyłączy 4 i 5; 6 i 7; 8 i 9. Zbyt długie

przewody można odpowiednio skrócić. Przestrzegać kolejności podłączania faz. Dokładny pomiar przewodu jest zagwarantowany tylko wtedy, gdy fazy napięcia sieciowego są zgodne z fazami prądu.

Odpowiednie przekładniki napięciowe:

Wolno stosować wyłącznie przekładniki napięciowe o zakresie napięć 220–480 V (faza – faza) oraz 100–277 (faza – przewód neutralny). Przekładniki napięciowe podłączyć do zacisków 1, 2, 3 i N w miejscu bezpośredniego pomiaru napięcia.

Podłączanie przewodu wymiany danych do falownika

Przyłącza transmisji danych inteligentnego licznika Fronius Smart Meter TS podłączyć kablem sieciowym (typu CAT5 lub lepszym) do złącza Modbus falownika firmy Fronius.

W systemie można zamontować kilka inteligentnych liczników Fronius Smart Meter, patrz rozdział System wielolicznikowy — Fronius SnapINverter na stronie

29.

W celu uniknięcia interferencji trzeba zastosować terminator (patrz rozdział

Podłączanie terminatorów na stronie

26).

Terminatory — objaśnienie symboli

WAŻNE!

Dodatkowe informacje dotyczące efektywnego uruchomienia.

Przestrzegać poniższych wskazówek dotyczących podłączenia przewodu komunikacji danych do falownika.

Zastosować kabel sieciowy typu CAT5 lub lepszy.

Do powiązanych przewodów transmisji danych (D+/D-, M1+/M1-) stosować

wspólnie skręconą parę kabli. Jeżeli przewody transmisji danych są blisko okablowania sieciowego, używać

żył lub kabli dostosowanych do napięcia 300–600 V (nigdy mniejszego niż napięcie robocze). Stosować podwójnie izolowane lub osłonięte okładziną kable transmisji da-

nych, jeśli znajdują się one w pobliżu niezaizolowanych przewodów. Używać ekranowanych przewodów typu skrętka, aby uniknąć zakłóceń.

W każdym zacisku przyłączeniowym można zamontować po dwie żyły,

skręcając je ze sobą, wprowadzając do terminala i mocno dokręcając zacisk. Wskazówka: Luźna żyła może zdezaktywować całe otoczenie sieciowe. Wyjścia inteligentnego licznika Fronius Smart Meter TS są galwanicznie od-

separowane od niebezpiecznych napięć.

Falownik w systemie

np. Fronius Symo

Licznik — Fronius Smart Meter TS

Terminator R 120 omów w postaci zworki umieszcza się pomiędzy

M- i T.

Modbus-RTU-Slave

np. Fronius Ohmpilot, Fronius Solar Battery itp.

Terminator

R 120 omów

Podłączanie terminatorów

Terminatory Wskutek interferencji zaleca się użycie terminatorów zgodnie z poniższym zesta-

wieniem, aby zapewnić niezakłócone działanie.

Terminator jest zintegrowany z inteligentnym licznikiem Fronius Smart Meter TS w postaci zworki między przyłączami M- i T (T = przerywanie).

* Terminator jest zintegrowany z inteligentnym licznikiem Fronius Smart Meter TS w postaci zworki między przyłączami M- i T (T = przerywanie).

Montaż osłony przyłączy

Włożyć osłony przyłączy w prowadnice i docisnąć.

WAŻNE!

Podczas montażu osłon należy zwracać uwagę, aby kable nie uległy zakleszczeniu, zagięciu ani uszkodzeniu w inny sposób.

System wielolicznikowy — objaśnienie symboli

Sieć zasilająca

zasila odbiorniki w systemie, jeśli moduły fotowoltaiczne lub akumulator udostępniają niewystarczającą moc.

Falowniki w systemie

n p. Fronius Primo, Fronius Symo, itp.

Fronius Smart Meter

mierzy dane pomiarowe istotne dla rozliczenia ilości prądu (przede wszystkim kilowatogodziny pobrane z sieci energetycznej i do niej wprowadzone). Na bazie danych istotnych dla rozliczenia, dostawca energii elektrycznej uwzględnia w rachunku pobór z sieci, a odbiorca nadwyżki wynagradza za energię wprowadzoną do sieci.

Licznik prądu w obwodzie pierwotnym

rejestruje krzywą obciążenia systemu i udostępnia dane pomiarowe do profilowania energii we Fronius Solar.web. Licznik prądu w obwodzie pierwotnym steruje także dynamiczną regulacją mocy wprowadzanej do sieci.

Licznik prądu w obwodzie wtórnym

rejestruje krzywą obciążenia poszczególnych odbiorników (np. pralki, lamp, telewizora, pompy ciepła itp.) na odgałęzieniu odbioru i przygotowuje dane pomiarowe do profilowania energii w Fronius Solar.web.

Licznik generatorów

rejestruje krzywą obciążenia poszczególnych generatorów prądu (np. elektrowni wiatrowej itp.) na odgałęzieniu odbioru i udostępnia dane pomiarowe do profilowania energii w Fronius Solar.web.

Modbus-RTU-Slave

n p. Fronius Ohmpilot, Fronius Solar Battery, itp.

Odbiorniki w systemie

n p. pralki, lampy, telewizory, itp.

Dodatkowe odbiorniki w systemie

n p. pompa ciepła

Dodatkowe generatory w systemie

n p. elektrownia wiatrowa

Terminator

R 120 omów

Punkt sieci Modbus — Fronius SnapInverter

Do zacisku przyłączeniowego Modbus można podłączyć maksymalnie 4 punkty sieci Modbus.

WAŻNE!

Do jednego falownika można podłączyć tylko po jednym liczniku pierwotnym, jednym akumulatorze i jednym urządzeniu Ohmpilot. Ze względu na wysoki transfer danych z akumulatora, akumulator zajmuje dwa punkty sieci.

Przykład:

Wejście akumulatora,

Modbus

Fronius

Ohmpilot

Liczba

liczników

pierwotnych

1 0

1 1

1 2

1 3

Liczba liczników wtórnych

System wielolicznikowy — Fronius SnapINverter

W przypadku montażu wielu inteligentnych liczników Fronius Smart Meter TS, dla każdego trzeba ustawić osobny adres (patrz Konfiguracja adresu inteligent-

nego licznika Fronius Smart Meter TS na stronie 37). Licznik pierwotny zawsze

otrzymuje adres 1. Wszystkie dodatkowe liczniki są numerowane w sposób ciągły w zakresie adresów od 2 do 14. Można użytkować równocześnie wiele inteligentnych liczników Fronius Smart Meter o różnych klasach mocy.

WAŻNE!

Używać maks. 3 liczników obwodu wtórnego w systemie. Aby zapobiec interferencjom, zaleca się instalację terminatorów zgodnie z informacjami w rozdziale

Podłączanie terminatorów na stronie 26.

Pozycja licznika obwodu pierwotnego na odgałęzieniu odbioru. *Terminator R 120 omów

Pozycja licznika pierwotnego w punkcie zasilania sieci. *Terminator R 120 omów

W przypadku systemu wielolicznikowego trzeba przestrzegać kilku zasad:

Każdy adres Modbus można przypisać tylko raz.

Umieszczanie terminatorów przeprowadzać indywidualnie dla każdego ka-

nału.

Punkt sieci Modbus — Fronius GEN24

Wejścia M0 i M1 mogą zostać wybrane dowolnie. Do zacisku przyłączeniowego Modbus na wejściach M0 i M1 można podłączyć maks. po 4 punkty sieci Modbus.

WAŻNE!

Przykład 1:

Wejście akumulatora,

Modbus 0 (M0)

Modbus 1 (M1)

Przykład 2:

Wejście akumulatora,

Fronius

Ohmpilot

Fronius

Ohmpilot

Liczba

liczników

pierwotnych

0 4

0 2

0 1

1 3

Liczba

liczników

pierwotnych

Liczba liczników wtórnych

System wielolicznikowy — falownik Fronius GEN24

1 3

Modbus 0 (M0)

0 4

0 2

Modbus 1 (M1)

W przypadku montażu wielu inteligentnych liczników Fronius Smart Meter TS, dla każdego trzeba ustawić osobny adres (patrz Konfiguracja adresu inteligent-

nego licznika Fronius Smart Meter TS na stronie 37). Licznik pierwotny zawsze

WAŻNE!

Używać maks. 7 liczników obwodu wtórnego w systemie. Aby zapobiec interferencjom, zaleca się instalację terminatorów zgodnie z informacjami w rozdziale

Podłączanie terminatorów na stronie 26.

0 1

Pozycja licznika obwodu pierwotnego na odgałęzieniu odbioru. *Terminator R 120 omów

Pozycja licznika pierwotnego w punkcie zasilania sieci. *Terminator R 120 omów

W przypadku systemu wielolicznikowego trzeba przestrzegać kilku zasad:

Licznik prądu obwodu pierwotnego i akumulator podłączyć do różnych ka-

nałów (zalecane). Równomiernie rozdzielić pozostałe obiekty Modbus.

Każdy adres Modbus można przypisać tylko raz.

Umieszczanie terminatorów przeprowadzać indywidualnie dla każdego ka-

nału.

Menu — wielkości pomiarowe

Ilustracja Stro-naOpis

Łączna pobrana energia czynna* Łączna moc czynna

Ilustracja Stro-naOpis

Łączna wprowadzona do sieci energia

1. czynna** Łączna moc czynna

Łączna pobrana energia czynna*

1. Średnie napięcie międzyprzewodowe w

2. systemie

Łączna pobrana energia czynna*

1. Średnie napięcie fazowe w systemie

Łączna pobrana energia czynna*

1. Współczynnik mocy (L = indukcyjny, C =

2. pojemnościowy)

Łączna pobrana energia czynna*

1. Częstotliwość

Łączna pobrana energia czynna*

1. Łączna moc bierna

Łączna wprowadzona do sieci energia

1. bierna** Łączna moc bierna

Łączna pobrana energia czynna**

1. Łączna moc pozorna

Ilustracja Stro-naOpis

Łączna pobrana energia czynna*

1. Średnia wysokość żądania mocy (P = de-

2. mand), obliczona dla podanego okresu. Wartość pozostaje niezmieniona przez cały okres. W pierwszym okresie po uruchomieniu wynosi „0”. Maksymalna wysokość żądanej mocy

3. (dMd = Peak demand), osiągnięta od czasu ostatniego zresetowania.

Nieużywane

Pobrana energia czynna*

Moc pozorna

Pobrana energia bierna

Współczynnik mocy (L = indukcyjny, C =

1. pojemnościowy)

Ilustracja Stro-naOpis

Napięcie fazowe

Licznik roboczogodzin

1. Prąd w przewodzie neutralnym

Prąd

Moc czynna

Menu konfiguracji — struktura menu i parametry

* Wyświetlana, gdy aktywny jest tryb easy connection (Pomiar = A). Ta war-

tość wskazuje energię łączną bez uwzględnienia kierunku.

** Ustawienie fabryczne — wyświetla się, gdy system mierzy osobno energię

pobraną i wprowadzoną do sieci (Pomiar = b).

Strona Kod Opis wartości

PASS*** P1 Wprowadzenie obecnego

hasła

nPASS P2 Zmiana hasła ** Cztery cyfry (0000–9999)

SYStEM P3 Rodzaj systemu 3Pn*: System trójfazowy 4-

Ct rAtIo P4 Stosunek przekładnika

prądowego

Ut rAtIo P5 Stosunek przekładnika na-

pięciowego

2633*

żyłowy 3P: System trójfazowy 3żyłowy 2P: System dwufazowy 3żyłowy

od 1* do 1000

Strona Kod Opis wartości

MEASurE P6 Tryb pomiaru ** A: easy connection, mierzy

energię całkowitą bez uwzględnienia kierunku. B*: osobno mierzy energię pobraną i dostarczoną.

InStALL P7 Kontrola przyłączy On: włączona

Off*: wyłączona

P int P8 Odstęp czasowy do oblicze-

nia mocy średniej (w minutach)

MOdE P9 Tryb wyświetlania ** Full*: pełne wyświetlanie

tArIFF P10 Zarządzanie taryfami ** On: włączona

HoME P11 Ekran z wielkościami pomia-

rowymi wyświetlanymi podczas uruchomienia i po 120 sekundach nieaktywności **

AddrESS***

bAUd P15 Prędkość transmisji (kb/s) ** 9,6*/19,2/38,4/57,6/115,2

PArITY P16 Parzystość ** Even/No*

Bit STOP P16-2Tylko, gdy parzystość = No.

rESET P17 Uaktywnienie funkcji resetu

P14 Adres Modbus 1*–247

Bit stopu. **

taryfy energetycznej, maksymalnie wymaganej mocy oraz wartości częściowych energii czynnej i biernej (ostatnią wartość system przesyła tylko za pośrednictwem złącza szeregowego) **

1*–30

Easy: wyświetlanie skrócone. System przesyła niewyświetlone wartości przez złącze szeregowe.

Off*: wyłączona

Do wyświetlania pełnego (Mode = Full): 0*–19

1*/2

No*: funkcja resetowania wyłączona. Yes: funkcja resetowania włączona.

Skonfigurować stosunek przełożenia przekładnika prądowego i napięciowego.

Koniec P18 Powrót do ekranu startowe-

go wielkości pomiarowych

* Ustawienie fabryczne ** Ustawienia można zabezpieczyć zmianą hasła (hasła nie można zreseto-

wać).

*** Ustawienia, które trzeba skonfigurować.

Wolno konfigurować wyłącznie stosunek przełożenia przekładnika prądowego i napięciowego. Wszystkie inne parametry są już skonfigurowane fabrycznie.

brak

Symbol Na-

zwa

Event Funkcja

1×

przejście o stronę naprzód, zwiększenie wartości o 1

Down

Enter

1×

2 sekundy

przejście o stronę wstecz, zmniejszenie wartości o 1

Wywołanie ustawień, potwierdzenie wartości

Przytrzymać „Enter” przez 2 se-

kundy. Przyciskami „W górę” lub „W dół”

wywołać ekran P1. Ustawić hasło „2633” przyciskami

„W górę” oraz „W dół” i każdą wartość potwierdzić przyciskiem „Enter”.

Zanotować hasło.

WAŻNE!

Hasła nie da się zresetować.

Przyciskami „W górę” lub „W dół”

wywołać ekran P4. Przytrzymać „Enter” przez 2 se-

kundy. Ustawić stosunek przełożenia przy-

ciskami „W górę” oraz „W dół” i każdą wartość potwierdzić przyciskiem „Enter”.

Przyciskiem „W górę” wywołać

ekran P18 i przytrzymać naciśnięty przycisk „Enter” przez 2 sekundy, aby wyjść z ekranu ustawień.

Konfiguracja adresu inteligentnego licznika Fronius Smart Meter TS

Stosunek przełożenia przekładnika prądowego1) (0001–10002)). Stosunek przełożenia przekładnika napięciowego

Ważne! Zmiana stosunku przełożenia spowoduje wyzerowanie liczników w inteli-

1), 3)

(001,0–10002)).

gentnym liczniku Fronius Smart Meter TS.

Stosunek przełożenia przekładnika prądowego × stosunek przełożenia

przekładnika napięciowego = maks. 1000.

Przestawienie tylko w przypadku stosowania przekładników napięciowych (bez-

pośredni pomiar napięcia VT = 1).

Symbol Na-

Event Funkcja

zwa

1×

przejście o stronę naprzód, zwiększenie wartości o 1

Symbol Na-

zwa

Event Funkcja

Down

Enter

1×

2 sekundy

przejście o stronę wstecz, zmniejszenie wartości o 1

Wywołanie ustawień, potwierdzenie wartości

Przytrzymać „Enter” przez 2 se-

kundy. Przyciskami „W górę” lub „W dół”

wywołać ekran P1. Ustawić hasło „2633” przyciskami

„W górę” oraz „W dół” i każdą wartość potwierdzić przyciskiem „Enter”.

Przyciskami „W górę” lub „W dół”

wywołać ekran P14. Przytrzymać „Enter” przez 2 se-

kundy. Ustawić adres przyciskami „W

górę” oraz „W dół” i każdą wartość potwierdzić przyciskiem „Enter”.

Przyciskiem „W górę” wywołać

ekran P18 i przytrzymać naciśnięty przycisk „Enter” przez 2 sekundy, aby wyjść z ekranu ustawień.

Uruchamianie

Fronius SnapINverter

Informacje ogólne

Ustanawianie połączenia z urządzeniem „Fronius Datamanager”

WAŻNE! Ustawienia w pozycji menu „Liczniki” mogą konfigurować wyłącznie

przeszkoleni pracownicy wykwalifikowani!

W pozycji menu „Liczniki” konieczne jest podanie hasła serwisowego.

Można używać inteligentnych liczników Fronius Smart Meter TS w wersji trój- lub jednofazowej. W obu przypadkach wyboru dokonuje się w pozycji „Fronius Smart Meter”. Urządzenie „Fronius Datamanager” automatycznie określa typ licznika.

Można wybrać jeden licznik obwodu pierwotnego i kilka obwodu wtórnego. Aby umożliwić wybranie licznika głównego, należy skonfigurować licznik pomocniczy.

Punkt dostępowy:

Na wyświetlaczu falownika wybrać menu „Setup” i uaktywnić pozycję „Wi-Fi

Access Point”. Utworzyć połączenie z falownikiem w ustawieniach sieciowych (wyświetli się

falownik o nazwie „Fronius_240.XXXXXX”). Wprowadzić i potwierdzić hasło: 12345678.

W pasku adresu przeglądarki wprowadzić adres IP http://192.168.250.181 i

potwierdzić.

Konfiguracja inteligentnego licznika Fronius Smart Meter TS jako licznika obwodu pierwotnego

Pojawi się ekran początkowy urządzenia Fronius Datamanager.

LAN:

Połączyć urządzenie Fronius Datamanager i komputer kablem LAN.

Przełączyć przełącznik IP urządzenia Fronius Datamanager w położenie „A”.

W pasku adresu przeglądarki wprowadzić adres IP http://169.254.0.180 i po-

twierdzić.

Wywołać Interfejs web urządzenia Fronius Datamanager.

Otworzyć przeglądarkę internetową.

W pasku adresu przeglądarki wprowadzić adres IP (adres IP sieci WLAN:

192.168.250.181, adres IP sieci LAN: 169.254.0.180) lub nazwy hosta oraz domeny urządzenia Fronius Datamanager i potwierdzić. Pojawi się interfejs web urządzenia Fronius Datamanager.

Kliknąć przycisk „Ustawienia”.

W obszarze logowania zalogować się nazwą użytkownika „service” i hasłem

serwisowym. Wywołać obszar menu „Liczniki”.

Wybrać licznik obwodu pierwotnego z listy rozwijanej.

Kliknąć przycisk „Ustawienia”.

W wyskakującym oknie ustawić pozycję licznika (punkt zasilania sieci lub

punkt poboru energii). Dalsze informacje na temat pozycji inteligentnego licznika Fronius Smart Meter TS podano w Pozycjonowanie na stronie 15.

Kliknąć przycisk „Ok”, gdy pojawi się status „OK”. Jeżeli pojawi się status

Przekroczenie czasu, powtórzyć procedurę.

Kliknąć przycisk , aby zapisać ustawienia.

Inteligentny licznik Fronius Smart Meter TS jest skonfigurowany jako licznik obwodu pierwotnego.

W pozycji menu „Bieżący widok ogólny” wyświetlane są moc modułów fotowoltaicznych, zużycie energii na potrzeby własne, energia wprowadzona do sieci i ładowanie akumulatorów (jeśli są dostępne).

Konfiguracja inteligentnego licznika Fronius Smart Meter TS jako licznika obwodu wtórnego

Wywołać Interfejs web urządzenia Fronius Datamanager.

Otworzyć przeglądarkę internetową.

W pasku adresu przeglądarki wprowadzić adres IP (adres IP sieci WLAN:

192.168.250.181, adres IP sieci LAN: 169.254.0.180) lub nazwy hosta oraz domeny urządzenia Fronius Datamanager i potwierdzić. Pojawi się interfejs web urządzenia Fronius Datamanager.

Kliknąć przycisk „Ustawienia”.

W obszarze logowania zalogować się nazwą użytkownika „service” i hasłem

serwisowym. Wywołać obszar menu „Liczniki”.

Wybrać licznik obwodu wtórnego z listy rozwijanej.

Kliknąć przycisk „Dodaj”.

Wprowadzić nazwę licznika prądu obwodu wtórnego w polu „Nazwa”.

W polu „Adres Modbus” wprowadzić wcześniej nadany adres.

Uzupełnić opis licznika.

Kliknąć przycisk , aby zapisać ustawienia.

Inteligentny licznik Fronius Smart Meter TS jest skonfigurowany jako licznik obwodu wtórnego.

Falownik Fronius GEN24

Informacje ogólne

Instalacja z poziomu przeglądarki internetowej

WAŻNE! Ustawienia w pozycji menu „Konfiguracja urządzenia” mogą konfiguro-

wać wyłącznie przeszkoleni pracownicy wykwalifikowani!

W pozycji menu „Konfiguracja urządzenia” konieczne jest podanie hasła technika.

Można używać inteligentnych liczników Fronius Smart Meter TS w wersji trój- lub jednofazowej. W obu przypadkach wyboru dokonuje się w pozycji menu „Komponenty”. Typ licznika system określa automatycznie.

Można wybrać jeden licznik obwodu pierwotnego i kilka obwodu wtórnego. Aby umożliwić wybranie licznika głównego, należy skonfigurować licznik pomocniczy.

WLAN:

Otworzyć punkt dostępowy, dotykając czujnika 1 raz → dioda świecąca komunikacji: miga w kolorze niebieskim.

Utworzyć połączenie z falownikiem w ustawieniach sieciowych (wyświetli się

falownik o nazwie „FRONIUS_PILOT” i numerze seryjnym urządzenia). Wprowadzić i potwierdzić hasło: 12345678 .

WAŻNE!

W celu wprowadzenia hasła w systemie Windows 10 najpierw trzeba kliknąć link „Połącz używając klucza zabezpieczeń sieci”, aby utworzyć połączenie podając hasło: 12345678.

W pasku adresu przeglądarki wprowadzić adres IP 192.168.250.181 i go po-

twierdzić. Wyświetli się kreator instalacji. Postępować zgodnie z instrukcjami kreatora instalacji i zakończyć instalację.

Dodać komponenty systemu w platformie Solar.web i uruchomić insta-

lację PV.

Niezależnie od siebie można użyć kreatora sieci i przeprowadzić konfigurację produktu. Do działania kreatora instalacji Solar.web potrzebne jest połączenie sieciowe.

Ethernet:

Utworzyć połączenie z falownikiem (LAN1), używając kabla sieciowego (CAT5

STP lub wyższa).

Otworzyć punkt dostępowy, dotykając czujnika 1 raz → dioda świecąca komunikacji: miga w kolorze niebieskim.

W pasku adresu przeglądarki wprowadzić adres IP 169.254.0.180 i go po-

twierdzić. Wyświetli się kreator instalacji. Postępować zgodnie z instrukcjami kreatora instalacji i zakończyć instalację.

Dodać komponenty systemu w platformie Solar.web i uruchomić insta-

lację PV.

Niezależnie od siebie można użyć kreatora sieci i przeprowadzić konfigurację produktu. Do działania kreatora instalacji Solar.web potrzebne jest połączenie sieciowe.

Konfiguracja inteligentnego licznika Fronius Smart Meter TS jako licznika obwodu pierwotnego

Wywołać interfejs WWW falownika.

Otworzyć przeglądarkę internetową.

W pasku adresu przeglądarki wprowadzić adres IP (adres IP sieci WLAN:

192.168.250.181, adres IP sieci LAN: 169.254.0.180) lub nazwy hosta oraz domeny falownika i potwierdzić. Wyświetli się interfejs web falownika.

Kliknąć przycisk „Konfiguracja urządzenia”.

W obszarze logowania zalogować się nazwą użytkownika „Technik” i hasłem

technika. Wywołać obszar menu „Komponenty”.

Kliknąć przycisk „Dodaj komponenty”.

Z listwy rozwijanej „Pozycje” ustawić pozycję licznika (punkt zasilania sieci lub

punkt poboru energii). Dalsze informacje na temat pozycji inteligentnego licznika Fronius Smart Meter TS podano w Pozycjonowanie na stronie 15.

Kliknąć przycisk „Dodaj”.

Kliknąć przycisk „Zapisz”, aby zapisać ustawienia.

Inteligentny licznik Fronius Smart Meter TS jest skonfigurowany jako licznik obwodu pierwotnego.

Konfiguracja inteligentnego licznika Fronius Smart Meter TS jako licznika obwodu wtórnego

Wywołać interfejs WWW falownika.

Otworzyć przeglądarkę internetową.

W pasku adresu przeglądarki wprowadzić adres IP (adres IP sieci WLAN:

192.168.250.181, adres IP sieci LAN: 169.254.0.180) lub nazwy hosta oraz domeny falownika i potwierdzić. Wyświetli się interfejs web falownika.

Kliknąć przycisk „Konfiguracja urządzenia”.

W obszarze logowania zalogować się nazwą użytkownika „Technik” i hasłem

technika. Wywołać obszar menu „Komponenty”.

Kliknąć przycisk „Dodaj komponenty”.

Z listwy rozwijanej „Pozycja” wybrać typ licznika (licznik generatora/odbiorni-

ka). W polu „Adres Modbus” wprowadzić wcześniej nadany adres.

W polu wprowadzania „Nazwa” wprowadzić nazwę licznika.

Z listwy rozwijanej „Kategoria” wybrać kategorię (generator lub odbiornik).

Kliknąć przycisk „Dodaj”.

Kliknąć przycisk „Zapisz”, aby zapisać ustawienia.

Inteligentny licznik Fronius Smart Meter TS jest skonfigurowany jako licznik obwodu wtórnego.

Dane techniczne

Dane techniczne Prędkość transmisji danych Modbus: 9600 baud

Bit parzystości: brak

Wersja oprogramowania:

Fronius Datamanager 2.0 (od wersji 3.16.1)

Fronius Symo Hybrid (od wersji 1.16.1)

Wejście pomiarowe

Napięcie znamionowe (3-fazowe) Zakres roboczy (klasa 1) Zakres roboczy (klasa 2)

Napięcie znamionowe (1-fazowe) Zakres roboczy (klasa 1) Zakres roboczy (klasa 2)

Przełożenie przekładnika napięciowego (kVT)

Zużycie energii na potrzeby własne — tor napięcia (napięcie maks.)

Częstotliwość znamionowa Tolerancja

Prąd znamionowy, l

Prąd maksymalny, I

Prąd startowy 10 mA

Przełożenie przekładnika prądowego (kCT)

maks.

400–480 V 320–552 V 173–400 VLL ± (2% RDG/accuracy)

230–277 V 184–318,55 V 100–230 VLN ± (1% RDG/accuracy)

1–1000 n p. VT 20000/400 V kVT = 50 dla podłączenia bezpośredniego obowiązuje kVT = 1

10 VA

50–60 Hz 45–65 Hz

1 A + 5 A

6 A

1–1000 n p. TC 800/5 A kCT = 160 dla podłączenia bezpośredniego obowiązuje kCT = 1

Przeciążenie krótkotrwałe (EN IEC 62053-21, EN IEC 62053-23)

Zużycie energii na potrzeby własne — ścieżka zasilania (prąd maksymalny)

Wartość maksymalna kVT × kCT 1000 (CT/5A)

Współczynnik zniekształcenia prądu wg EN IEC 62053-21

Współczynnik mocy Zakres roboczy (EN IEC 62053-21, EN IEC 62053-23)

Energia

Maks. wskazanie zgodnie z tabelą

Rozdzielczość zgodnie z tabelą

Wskaźnik diodowy 1 imp / 0,1 Wh

5 l

0,3 W na fazę

aktyw. cosφ 0,5 ind. – 0,8 poj., reaktyw. sinφ 0,5 ind. – 0,5 poj.

maks.

/ 0,5 s

Energia

Dokładność energii czynnej (EN IEC 62053-21)

Dokładność energii biernej (EN IEC 62053-23)

Czas reakcji po włączeniu (EN IEC 62053-21, EN IEC 62053-23)

kCT × kVT Maksymalne wskazanie Rozdziel-

1–9,9 9 9 9 9 9 9 , 9 9 kWh / kvarh 10 Wh / varh

10–99,9 9 9 9 9 9 9 9 , 9 kWh / kvarh 100 Wh /

100–999,9 9 9 9 9 9 9 9 9 kWh / kvarh 1 kWh / varh

≥ 1000 9 9 9 9 9 9 , 9 9 MWh / kvarh 10 kWh /

Średnia wartość mocy

Wielkość pomiarowa Moc czynna

obliczenie Wartość średnia w ustawionym okre-

Klasa 1 Klasa 2: 100–230 VLN (173–400 VLL)

Klasa 2

< 5 s

czość

varh

sie

Czas integracji 5/8/10/15/20/30/60 minut

Wyjście

Komunikacja RS485

Separowana galwanicznie do wejścia i napięcia pomocniczego

Standard RS485 — 3 przewody

Transmisja szeregowa, asynchroniczna

Protokół Modbus RTU

Adresy 1–255

Liczba bitów 8

Bit stopu 1

Bit parzystości none — even — odd

Prędkość transmisji 9600, 19200, 38400 b/s

Czas odpowiedzi ≤ 200 ms

Izolacja (EN IEC 62052-11, EN IEC 62053-21)

Kategoria instalacji III

Stopień zanieczyszczenia 2

Napięcie izolacji 4 kV RMS

Wytrzymałość na napięcie udarowe Obwód kontrolny

4 kV 1,2/60 µs Wejście napięciowe, wejście prądowe, wyjście impulsu, komunikacja

Izolacja (EN IEC 62052-11, EN IEC 62053-21)

Napięcie kontrolne Obwód kontrolny

Kompatybilność elektromagnetyczna

Test zgodnie z EN IEC 62052-11

Warunki robocze

Temperatura odniesienia 25°C (±5°C)

Zakres roboczy -25 – +65°C

Temperatury graniczne przechowywania i transportu

Maks moc tracona (do obliczenia parametrów termicznych szafy sterowniczej)

Obudowa

Obudowa 3 TE wg DIN 43880

2,75 kV RMS 50 Hz / 1 min Wejście napięciowe, wejście prądowe, wyjście impulsu, komunikacja

4 kV RMS. 50 Hz / 1 min wszystkie obwody i ziemia

-30 – +80°C

≤ 2,8 W

Osłona obudowy/zacisków z możliwością zaplombowania

Przyłącze Przyłącze śrubowe

Mocowanie zatrzaskowe na szynie profilowanej

Materiał obudowy Noryl, samogasnący

Stopień ochrony IP (EN 60529) Obudowa IP 54, przyłącza IP 20

Masa 240 g

Zaciski przyłączeniowe

Wejście pomiarowe

Żyła min. 1 mm² / maks. 4 mm²

Zalecany moment obrotowy maks. 0,6 Nm

Wyjście danych i zasilanie pomocnicze

Żyła min. 0,05 mm² / maks. 2,5 mm²

Zalecany moment obrotowy maks. 0,4 Nm

DIN 35 mm

Fabryczna gwarancja Fronius

Szczegółowe warunki gwarancji obowiązujące w danym kraju są dostępne w Internecie: www.fronius.com/solar/warranty

W celu uzyskania pełnego czasu gwarancji na nowy zainstalowany falownik lub zasobnik firmy Fronius, prosimy o rejestrację na stronie: www.solarweb.com.

Fronius Fronius Smart Meter TS 5kA-3 Operating Instruction [PL]

Specifications and Main Features

Frequently Asked Questions

User Manual
