Operating Instructions

Fronius Smart Meter 63A-3

Instrukcja obsługi

42,0426,0293,PL 009-28042023

Spis treści

Przepisy bezpieczeństwa 4

Objaśnienie do wskazówek bezpieczeństwa 4 Informacje ogólne 4 Warunki otoczenia 5 Wykwalifikowany personel 5 Prawa autorskie 5 Bezpieczeństwo danych 6

Informacje ogólne 7

Opis urządzenia 7 Symbole znajdujące się na urządzeniu 7 Pozycjonowanie 7

Instalacja 9

Lista kontrolna instalacji 9 Montaż 9 Okablowanie ochronne 9 Okablowanie 10 Podłączanie przewodu wymiany danych do falownika 11 Terminatory — objaśnienie symboli 12 Terminatory 12 System wielolicznikowy — objaśnienie symboli 14 Punkt sieci Modbus — Fronius SnapINverter 15 System wielolicznikowy — Fronius SnapINverter 15 Punkt sieci Modbus — Fronius GEN24 16 System wielolicznikowy — falownik Fronius GEN24 17 Struktura menu 18 Konfiguracja adresu urządzenia Fronius Smart Meter 18 Odczyty parametrów licznika Fronius Smart Meter 19

Uruchamianie 23

Fronius SnapINverter 25

Informacje ogólne 25 Ustanawianie połączenia z urządzeniem „Fronius Datamanager” 25 Konfiguracja inteligentnego licznika Fronius Smart Meter jako licznika obwodu pierwotne-go25

Konfiguracja inteligentnego licznika Fronius Smart Meter jako licznika obwodu wtórnego 26

Falownik Fronius GEN24 27

Informacje ogólne 27 Instalacja z poziomu przeglądarki internetowej 27 Konfiguracja inteligentnego licznika Fronius Smart Meter jako licznika obwodu pierwotne-go28

Konfiguracja inteligentnego licznika Fronius Smart Meter jako licznika obwodu wtórnego 28

Dane techniczne 30

Dane techniczne 30 Fabryczna gwarancja Fronius 32

Przepisy bezpieczeństwa

Objaśnienie do wskazówek bezpieczeństwa

OSTRZEŻENIE!

Oznacza bezpośrednie niebezpieczeństwo.

Jeśli nie zostaną podjęte odpowiednie środki ostrożności, skutkiem będzie

▶

kalectwo lub śmierć.

NIEBEZPIECZEŃSTWO!

Oznacza sytuację niebezpieczną.

Jeśli nie zostaną podjęte odpowiednie środki ostrożności, skutkiem mogą być

▶

najcięższe obrażenia ciała lub śmierć.

OSTROŻNIE!

Oznacza sytuację potencjalnie szkodliwą.

Jeśli nie zostaną podjęte odpowiednie środki ostrożności, skutkiem mogą być

▶

okaleczenia lub straty materialne.

WSKAZÓWKA!

Oznacza możliwość pogorszonych rezultatów pracy i uszkodzeń wyposażenia.

Informacje ogólne

Urządzenie zbudowano zgodnie z najnowszym stanem wiedzy technicznej i uznanymi zasadami bezpieczeństwa technicznego. Mimo to w przypadku błędnej obsługi lub nieprawidłowego zastosowania występuje niebezpieczeństwo:

odniesienia obrażeń lub śmiertelnych wypadków przez użytkownika lub osoby

trzecie, uszkodzenia urządzenia oraz innych dóbr materialnych użytkownika.

Wszystkie osoby zajmujące się uruchamianiem, konserwacją i utrzymywaniem sprawności technicznej urządzenia, muszą

posiadać odpowiednie kwalifikacje;

posiadać wystarczającą wiedzę w zakresie obsługi instalacji elektrycznych

oraz zapoznać się z tą instrukcją obsługi i dokładnie jej przestrzegać.

Instrukcję obsługi należy przechowywać na miejscu użytkowania urządzenia. Jako uzupełnienie do instrukcji obsługi obowiązują ogólne oraz miejscowe przepisy BHP i przepisy dotyczące ochrony środowiska.

Wszystkie wskazówki dotyczące bezpieczeństwa i ostrzeżenia umieszczone na urządzeniu należy

utrzymywać w czytelnym stanie;

chronić przed uszkodzeniami;

nie usuwać ich;

pilnować, aby nie były przykrywane, zaklejane, ani zamalowywane.

Zaciski przyłączeniowe mogą się mocno rozgrzewać.

Urządzenie użytkować tylko wtedy, gdy wszystkie zabezpieczenia są w pełni sprawne. Jeśli zabezpieczenia nie są w pełni sprawne, występuje niebezpieczeństwo

odniesienia obrażeń lub śmiertelnych wypadków przez użytkownika lub osoby

trzecie, uszkodzenia urządzenia oraz innych dóbr materialnych użytkownika.

Przed włączeniem urządzenia zlecić autoryzowanemu serwisowi naprawę wadliwych urządzeń zabezpieczających.

Nigdy nie obchodzić ani nie wyłączać zabezpieczeń.

Umiejscowienie poszczególnych instrukcji bezpieczeństwa i ostrzeżeń na urządzeniu — patrz rozdział instrukcji obsługi „Informacje ogólne”.

Usterki mogące wpłynąć na bezpieczeństwo użytkowania usuwać przed włączeniem urządzenia.

Liczy się przede wszystkim bezpieczeństwo użytkownika!

Warunki otoczenia

Wykwalifikowany personel

Eksploatacja lub magazynowanie urządzenia poza podanym obszarem jest traktowana jako użytkowanie niezgodne z przeznaczeniem. Za wynikłe z tego powodu szkody producent urządzenia nie ponosi odpowiedzialności.

Informacje serwisowe zawarte w tej instrukcji obsługi są przeznaczone jedynie dla wykwalifikowanych pracowników. Porażenie prądem elektrycznym może spowodować śmierć. Nie wolno wykonywać innych czynności niż te wymienione w dokumentacji. Obowiązuje to również w przypadku, gdy użytkownik posiada odpowiednie kwalifikacje.

Wszystkie kable i przewody muszą być kompletne, nieuszkodzone, zaizolowane i o odpowiednich parametrach. Luźne złącza, przepalone, uszkodzone lub nieodpowiednie kable i przewody niezwłocznie naprawić w autoryzowanym serwisie.

Naprawy i konserwację zlecać wyłącznie autoryzowanym serwisom.

Części obcego pochodzenia nie gwarantują bowiem, że wykonano je i skonstruowano zgodnie z wymogami dotyczącymi bezpieczeństwa i odporności na obciążenia. Stosować wyłącznie oryginalne części zamienne (obowiązuje również dla części znormalizowanych).

Wprowadzanie wszelkich zmian w zakresie budowy urządzenia bez zgody producenta jest zabronione.

Elementy wykazujące zużycie należy niezwłocznie wymieniać.

Prawa autorskie Wszelkie prawa autorskie w odniesieniu do niniejszej instrukcji obsługi należą do

producenta.

Tekst oraz ilustracje odpowiadają stanowi technicznemu w momencie oddania instrukcji do druku. Zastrzega się możliwość wprowadzenia zmian. Treść instrukcji obsługi nie może być podstawą do roszczenia jakichkolwiek praw ze strony nabywcy. Będziemy wdzięczni za udzielanie wszelkich wskazówek i informacji o błędach znajdujących się w instrukcji obsługi.

Bezpieczeństwo danych

Za zabezpieczenie danych o zmianach w zakresie ustawień fabrycznych odpowiada użytkownik. W wypadku skasowania ustawień osobistych użytkownika producent nie ponosi odpowiedzialności.

Informacje ogólne

Opis urządzenia Inteligentny licznik Fronius Smart Meter to dwukierunkowy licznik służący do

optymalizacji zużycia energii na potrzeby własne i rejestracji krzywej obciążenia gospodarstwa domowego. W połączeniu z falownikiem firmy Fronius, urządzeniem Fronius Datamanager i interfejsem danych firmy Fronius, inteligentny licznik Fronius Smart Meter umożliwia przejrzystą prezentację własnego zużycia energii elektrycznej.

Licznik mierzy przepływ mocy do odbiorników lub do sieci i przekazuje informację do falownika firmy Fronius, wykorzystując komunikację ModBus RTU/RS485.

OSTROŻNIE!

Należy przestrzegać wskazówek bezpieczeństwa!

Nieprzestrzeganie wskazówek bezpieczeństwa prowadzi do szkód osobowych i uszkodzenia urządzenia.

Przed podłączeniem do sieci wyłączyć zasilanie.

▶

Przestrzegać wskazówek bezpieczeństwa.

▶

Symbole znajdujące się na urządzeniu

Na Fronius Smart Meter znajdują się dane techniczne, oznaczenia i symbole bezpieczeństwa. Nie wolno ich usuwać ani zamalowywać. Wskazówki i symbole ostrzegają przed nieprawidłową obsługą, która może prowadzić do poważnych szkód osobowych i rzeczowych.

Symbole na tabliczce znamionowej:

Oznaczenie CE

Wszystkie wymagane i odnośne normy i dyrektywy w ramach odnośnej dyrektywy UE są zachowane i urządzenia są oznakowane oznaczeniem CE.

RCM (Regulatory Compliance Mark)

Wszystkie odpowiednie wymogi regulacyjne w Australii i Nowej Zelandii w odniesieniu do bezpieczeństwa i kompatybilności elektromagnetycznej, a także specjalne wymogi dla urządzeń techniki radiowej, są spełnione.

Oznakowanie WEEE

Zgodnie z Dyrektywą Europejską 2012/19/UE w sprawie zużytego sprzętu elektrycznego i elektronicznego oraz jej transpozycją do krajowego porządku prawnego, zużyte urządzenia elektryczne należy gromadzić oddzielnie i oddawać do zakładu zajmującego się ich utylizacją, zgodnie z zasadami ochrony środowiska. Właściciel sprzętu powinien zwrócić urządzenie do jego sprzedawcy lub uzyskać informacje na temat lokalnych, autoryzowanych systemów gromadzenia i utylizacji takich odpadów. Ignorowanie tej dyrektywy UE może mieć negatywny wpływ na środowisko i ludzkie zdrowie!

Pozycjonowanie Fronius Smart Meter można instalować w dwóch lokalizacjach w systemie, w

punkcie zasilania i w punkcie odbioru.

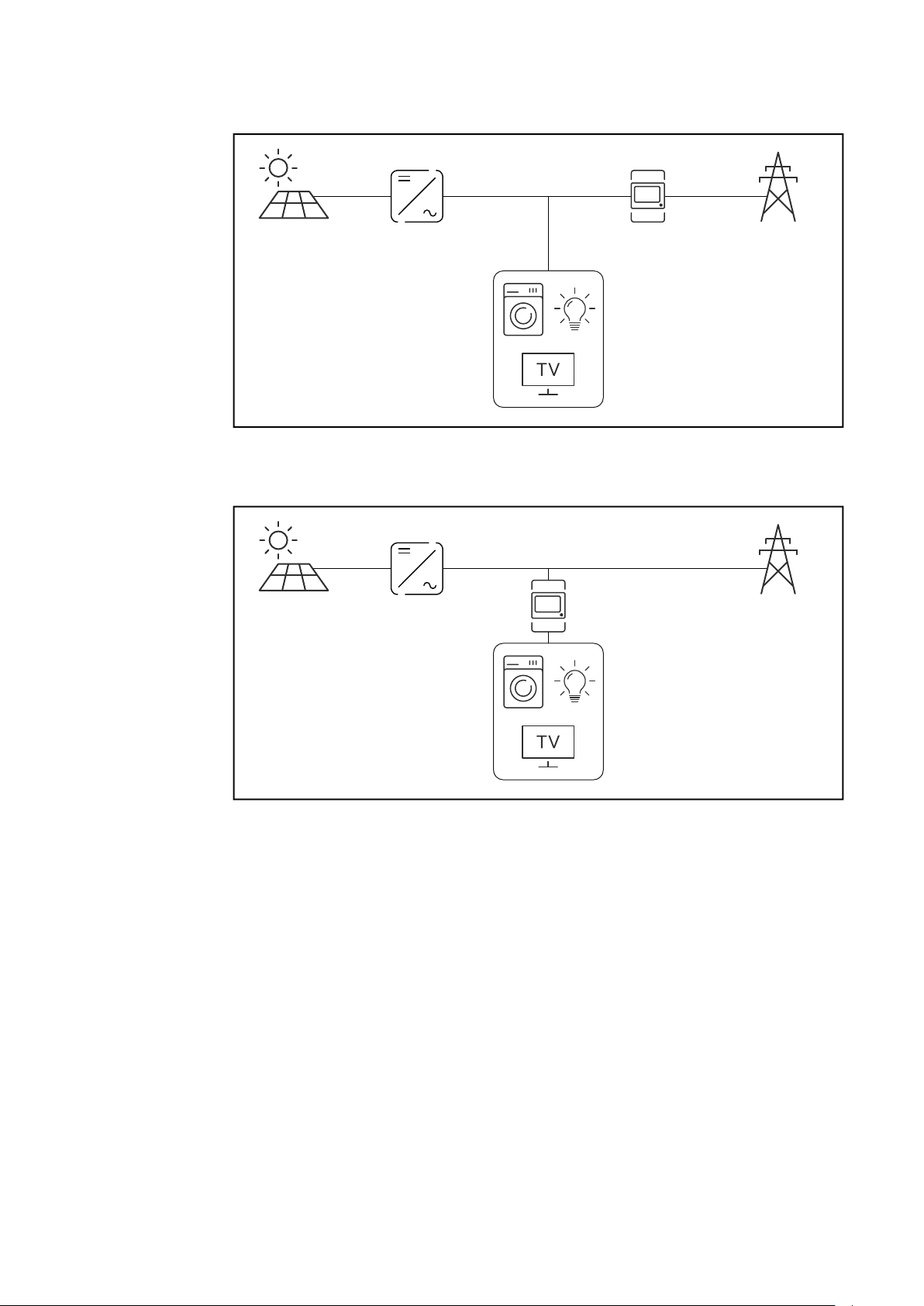

Pozycjonowanie w punkcie zasilania

Pozycjonowanie Fronius Smart Meter w punkcie zasilania.

Pozycjonowanie w punkcie odbioru

Pozycjonowanie Fronius Smart Meter w punkcie odbioru.

Instalacja

Lista kontrolna instalacji

Informacje na temat instalacji zawarto w niżej wymienionych rozdziałach:

Przed podłączeniem do sieci wyłączyć zasilanie.

Zamontować inteligentny licznik Fronius Smart Meter (patrz Montaż na stro-

nie 9). Podłączyć wyłącznik ochronny przewodu lub bezpiecznik automatyczny i

rozłącznik (patrz Okablowanie ochronne na stronie 9). Podłączyć kabel zasilający do inteligentnego licznika Fronius Smart Meter

(patrz Okablowanie na stronie 10). Zaciski wyjściowe inteligentnego licznika Fronius Smart Meter połączyć z fa-

lownikiem firmy Fronius (patrz Podłączanie przewodu wymiany danych do fa-

lownika na stronie 11).

Jeżeli jest to wymagane, założyć terminatory (patrz Terminatory na stronie

12).

Pociągając każdą żyłę i wtyk upewnić się, że są one prawidłowo przymocowa-

ne do bloków zacisków. Włączyć zasilanie inteligentnego licznika Fronius Smart Meter.

Skontrolować wersję oprogramowania sprzętowego falownika firmy Fronius.

Aby zapewnić kompatybilność falownika z urządzeniem Fronius Smart Meter, oprogramowanie musi być zawsze w najnowszej wersji. Aktualizację można przeprowadzić z poziomu interfejsu web falownika lub przez Solar.web.

Jeżeli w systemie zainstalowano więcej inteligentnych liczników Fronius

Smart Meter, skonfigurować ich adresy (patrz „Konfiguracja adresów” w rozdziale Konfiguracja adresu urządzenia Fronius Smart Meter na stronie 18).

Skonfigurować i uruchomić licznik (patrz Uruchamianie na stronie 23).

Montaż Urządzenie Fronius Smart Meter można zamontować na szynie DIN 35 mm. Wy-

miar obudowy wynosi 4 U (jednostki wysokości, maks. 72 mm).

Okablowanie ochronne

Fronius Smart Meter to urządzenie okablowane na stałe, które wymaga zainstalowania odłącznika (wyłącznika ochronnego, łącznika lub odłącznika) oraz zabezpieczenia nadmiarowo‑-prądowego (bezpiecznika automatycznego lub wyłącznika‑ ochronnego przewodu).

Fronius Smart Meter zużywa 10–30 mA, pojemność znamionowa rozłączników i zabezpieczenia nadmiarowo-prądowego są określane przez grubość drutu, napięcie sieciowe i wymaganą pojemność w razie przerwania.

Rozłączniki muszą być montowane w zasięgu wzroku, możliwie blisko

urządzenia Fronius Smart Meter i muszą być łatwe w obsłudze. Rozłączniki muszą spełniać wymogi norm IEC 60947-1 i IEC 60947-3 oraz

wszystkie krajowe i lokalne regulacje dotyczące urządzeń elektrycznych. Stosować zabezpieczenie nadmiarowo-prądowe, które jest przeznaczone do

maks. 63 A. Do monitorowania więcej niż jednego napięcia sieciowego stosować połączo-

ne wyłączniki ochronne przewodu. Zabezpieczenie nadmiarowo-prądowe musi chronić sieciowe zaciski

przyłączeniowe z oznaczeniami L1, L2 i L3. W rzadkich przypadkach przewód neutralny ma zabezpieczenie nadmiarowo-prądowe, które musi równocześnie przerywać przewody neutralne i nieuziemione.

Okablowanie

NIEBEZPIECZEŃSTWO!

Niebezpieczeństwo powodowane przez napięcie sieciowe.

Porażenie prądem elektrycznym może spowodować śmierć.

Przed podłączeniem wejść napięcia sieciowego do inteligentnego licznika

▶

Fronius Smart Meter wyłączyć zasilanie.

WAŻNE!

Do jednego zacisku wkręcanego podłączać tylko jeden kabel. W razie potrzeby użyć bloków zacisków. Zastosować zabezpieczenie dostosowane do przekroju przewodu.

Przekrój przyłącza toru zasilania:

żyła (sztywna): min. 1 mm² / maks. 16 mm²

żyła (elastyczna): min. 1 mm² / maks. 10 mm²

Zalecany moment obrotowy: 1,2 Nm / maks. 1,4 Nm

Przekrój przyłącza komunikacji danych i przewodu neutralnego:

żyła (sztywna): min. 0,05 mm² / maks. 4 mm²;

żyła (elastyczna): min. 0,05 mm² / maks. 2,5 mm².

Zalecany moment obrotowy: 0,5 Nm / maks. 0,8 Nm

Każdy przewód napięciowy podłączyć do listwy zaciskowej w sposób pokazany na poniższej ilustracji.

Podłączanie przewodu wymiany danych do falownika

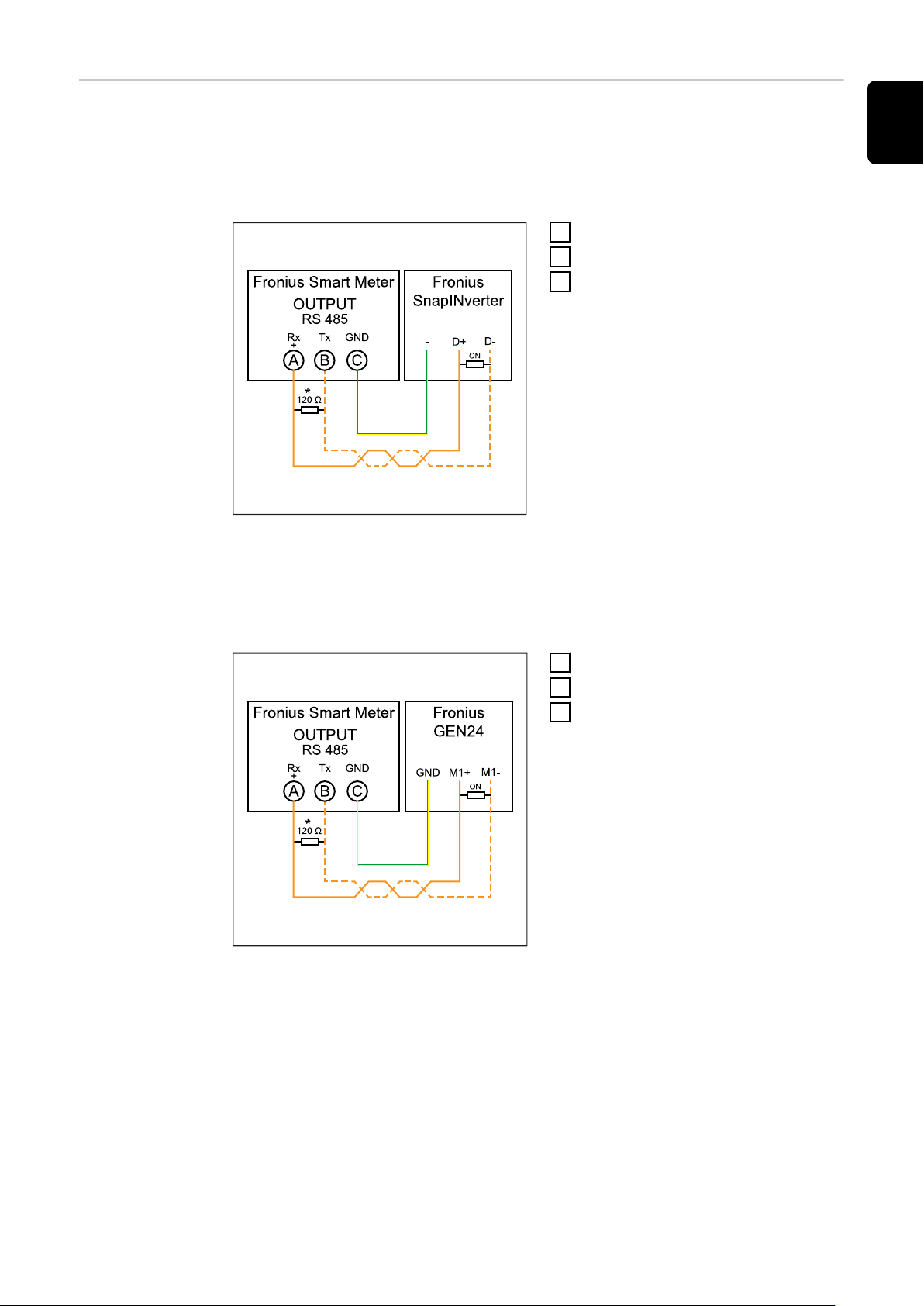

Fronius SnapINveter:

połączyć przyłącza komunikacji danych inteligentnego licznika Fronius Smart Meter z modułem monitorowania instalacji Fronius w falowniku. W systemie można zamontować kilka inteligentnych liczników Fronius Smart Meter, patrz rozdział System wielolicznikowy — Fronius SnapINverter na stronie 15

Połączyć A z D+.

Połączyć B z D-.

Połączyć C z -.

Falownik Fronius GEN24:

połączyć przyłącza komunikacji danych inteligentnego licznika Fronius Smart Meter ze złączem Modbus falownika Fronius GEN24. W systemie można zamontować kilka inteligentnych liczników Fronius Smart Meter, patrz rozdział System

wielolicznikowy — falownik Fronius GEN24 na stronie 17

Połączyć A z M1+.

Połączyć B z M1-.

Połączyć C z GND.

WAŻNE! Dodatkowe informacje dotyczące efektywnego uruchomienia.

Przestrzegać poniższych wskazówek dotyczących podłączenia przewodu komunikacji danych do falownika.

Zastosować kabel typu CAT5 lub lepszy.

▶

Do powiązanych przewodów danych (D+, D- oraz M1+,M1-) stosować

▶

wspólnie skręconą parę kabli. Jeżeli przewody wyjściowe są blisko okablowania sieciowego, używać żył lub

▶

kabli dostosowanych do napięcia 300–600 V (nigdy mniejszego niż napięcie robocze). Stosować podwójnie izolowane lub osłonięte okładziną kable izolacyjne, jeśli

▶

znajdują się one w pobliżu niezaizolowanych przewodów. Używać ekranowanych kabli typu skrętka, aby uniknąć zakłóceń.

▶

Wyjścia urządzenia Fronius Smart Meter są galwanicznie odseparowane od

▶

niebezpiecznych napięć.

Terminatory — objaśnienie symboli

Terminatory Wskutek interferencji zaleca się użycie terminatorów zgodnie z poniższym zesta-

wieniem, aby zapewnić niezakłócone działanie.

Falownik w systemie

np. Fronius Symo

Inteligentny licznik Fronius Smart Meter

Terminator R 120 omów znajduje się w zakresie dostawy.

Urządzenie slave Modbus RTU

np. Fronius Ohmpilot, Fronius Solar Battery itp.

Terminator

R 120 omów

* W inteligentnym liczniku Fronius Smart Meter terminator zakłada się między A i B. Terminator R 120 Ω jest dołączony do inteligentnego licznika Fronius Smart

Meter.

System wielolicznikowy — objaśnienie symboli

Sieć zasilająca

zasila odbiorniki w systemie, jeśli moduły fotowoltaiczne lub akumulator udostępniają niewystarczającą moc.

Falowniki w systemie

n p. Fronius Primo, Fronius Symo, itp.

Fronius Smart Meter

mierzy dane pomiarowe istotne dla rozliczenia ilości prądu (przede wszystkim kilowatogodziny pobrane z sieci energetycznej i do niej wprowadzone). Na bazie danych istotnych dla rozliczenia, dostawca energii elektrycznej uwzględnia w rachunku pobór z sieci, a odbiorca nadwyżki wynagradza za energię wprowadzoną do sieci.

Licznik prądu w obwodzie pierwotnym

rejestruje krzywą obciążenia systemu i udostępnia dane pomiarowe do profilowania energii we Fronius Solar.web. Licznik prądu w obwodzie pierwotnym steruje także dynamiczną regulacją mocy wprowadzanej do sieci.

Licznik prądu w obwodzie wtórnym

rejestruje krzywą obciążenia poszczególnych odbiorników (np. pralki, lamp, telewizora, pompy ciepła itp.) na odgałęzieniu odbioru i przygotowuje dane pomiarowe do profilowania energii w Fronius Solar.web.

Licznik generatorów

rejestruje krzywą obciążenia poszczególnych generatorów prądu (np. elektrowni wiatrowej itp.) na odgałęzieniu odbioru i udostępnia dane pomiarowe do profilowania energii w Fronius Solar.web.

Modbus-RTU-Slave

n p. Fronius Ohmpilot, Fronius Solar Battery, itp.

Odbiorniki w systemie

n p. pralki, lampy, telewizory, itp.

Dodatkowe odbiorniki w systemie

n p. pompa ciepła

Dodatkowe generatory w systemie

n p. elektrownia wiatrowa

Terminator

R 120 omów

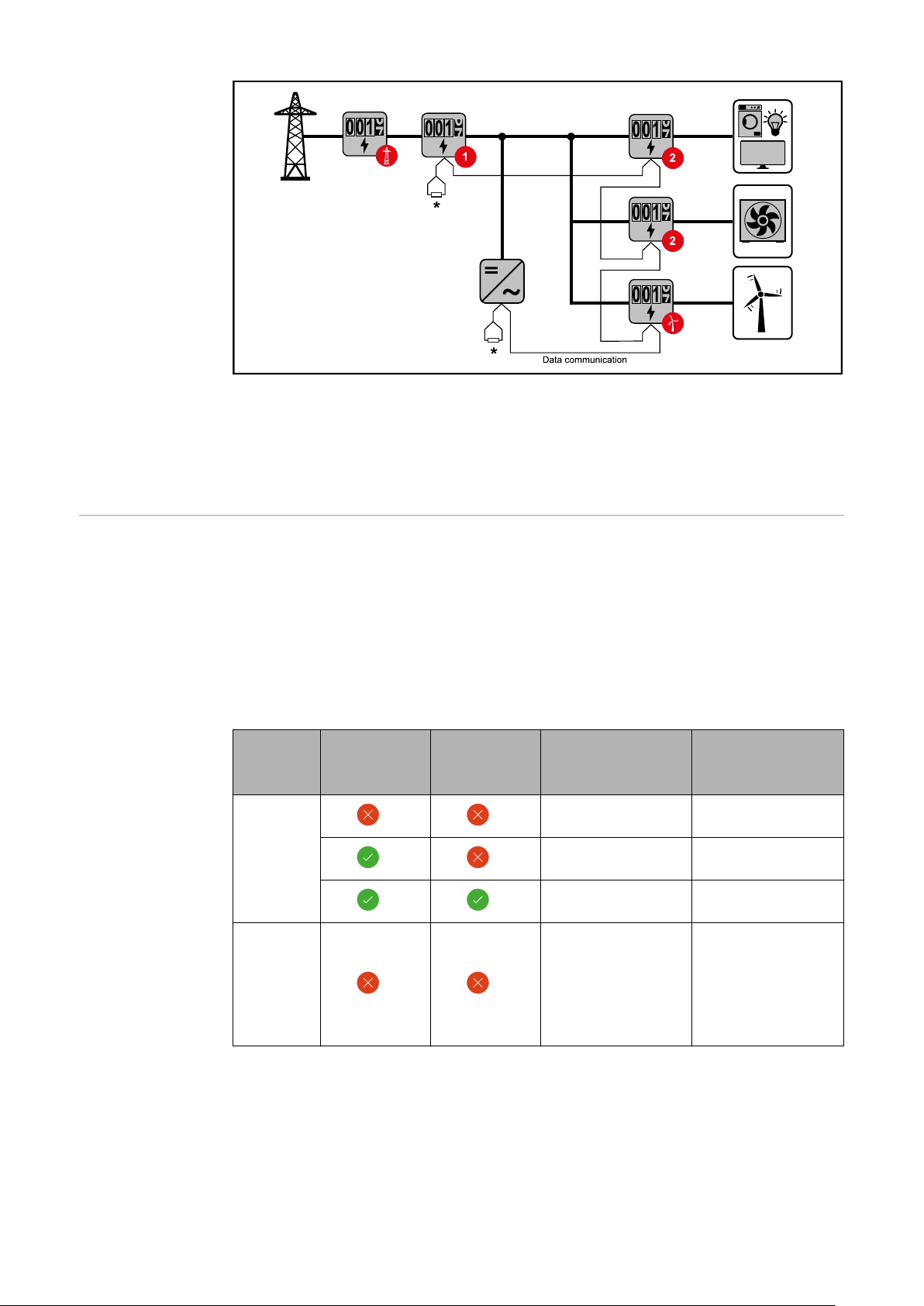

Punkt sieci Modbus — Fronius SnapINverter

Do zacisku przyłączeniowego Modbus można podłączyć maksymalnie 4 punkty sieci Modbus.

WAŻNE!

Do jednego falownika można podłączyć tylko po jednym liczniku pierwotnym, jednym akumulatorze i jednym urządzeniu Ohmpilot. Ze względu na wysoki transfer danych z akumulatora, akumulator zajmuje dwa punkty sieci.

Przykład:

System wielolicznikowy — Fronius SnapINverter

Wejście

akumulato-

ra,

Fronius

Ohmpilot

Liczba

liczników pier-

wotnych

Liczba liczników wtórnych

1 0

1 1

Modbus

1 2

1 3

W przypadku montażu więcej niż jednego inteligentnego licznika Fronius Smart Meter do każdego musi zostać przypisany inny adres (patrz Konfiguracja adresu

urządzenia Fronius Smart Meter na stronie 18). Licznik pierwotny zawsze otrzy-

muje adres 1. Wszystkie dodatkowe liczniki są numerowane w sposób ciągły w zakresie adresów od 2 do 14. Można użytkować równocześnie wiele inteligentnych liczników Fronius Smart Meter o różnych klasach mocy.

WAŻNE!

Używać maks. 3 liczników obwodu wtórnego w systemie. Wskazane jest zamontowanie terminatorów w sposób opisany w rozdziale Terminatory na stronie 12, aby uniknąć interferencji.

Pozycja licznika obwodu pierwotnego na odgałęzieniu odbioru. *Terminator R 120 omów

Pozycja licznika pierwotnego w punkcie zasilania sieci. *Terminator R 120 omów

W przypadku systemu wielolicznikowego trzeba przestrzegać kilku zasad:

Każdy adres Modbus można przypisać tylko raz.

Umieszczanie terminatorów przeprowadzać indywidualnie dla każdego ka-

nału.

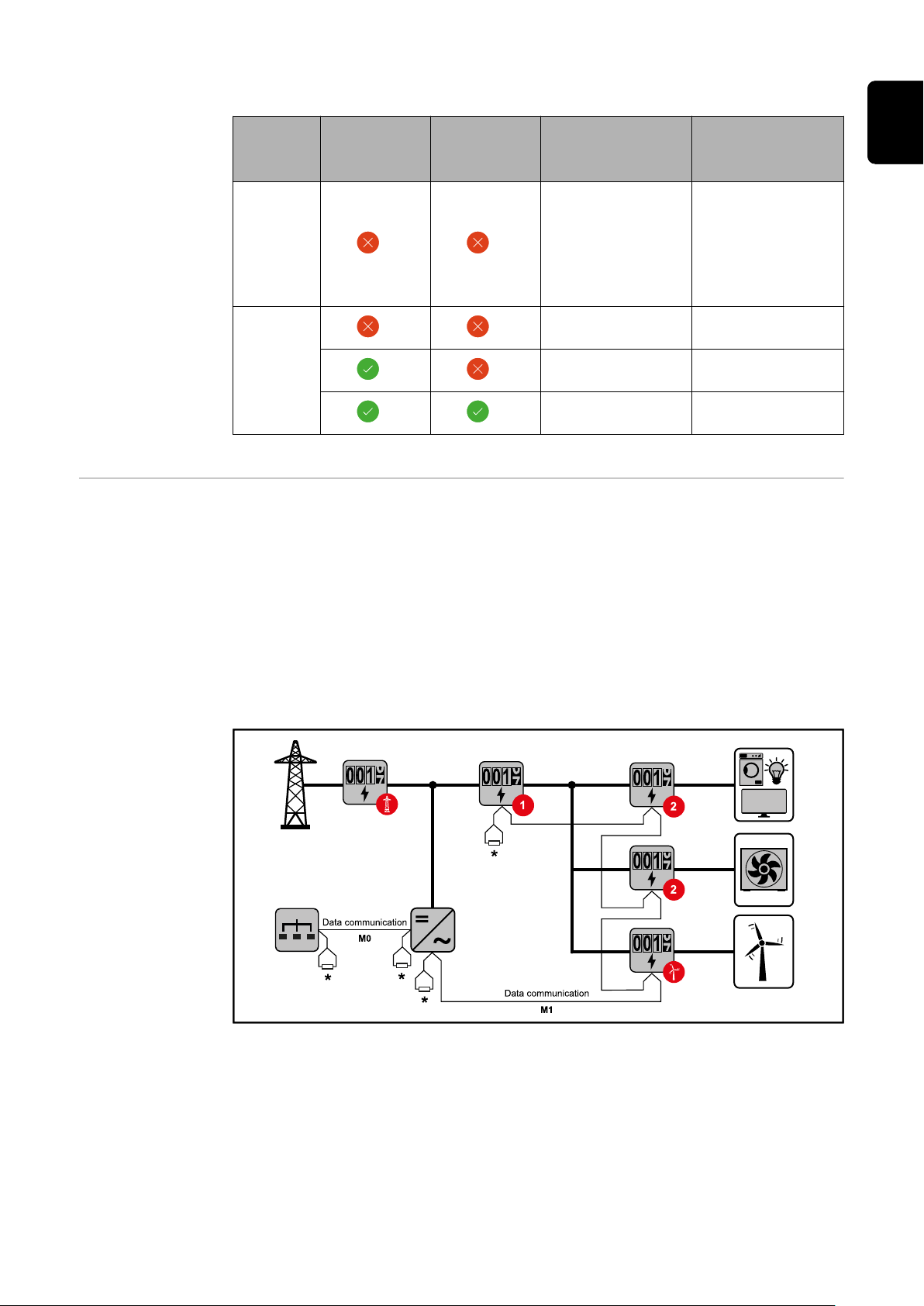

Punkt sieci Modbus — Fronius GEN24

Wejścia M0 i M1 mogą zostać wybrane dowolnie. Do zacisku przyłączeniowego Modbus na wejściach M0 i M1 można podłączyć maks. po 4 punkty sieci Modbus.

WAŻNE!

Przykład 1:

Wejście

akumulato-

ra,

Fronius

Ohmpilot

Liczba

liczników pier-

wotnych

Liczba liczników wtórnych

0 4

0 2

Modbus 0 (M0)

0 1

1 3

Modbus 1 (M1)

Przykład 2:

System wielolicznikowy — falownik Fronius GEN24

Wejście

akumulato-

ra,

Fronius

Ohmpilot

Liczba

liczników pier-

wotnych

Liczba liczników wtórnych

1 3

Modbus 0 (M0)

0 4

0 2

Modbus 1 (M1)

0 1

W przypadku montażu więcej niż jednego inteligentnego licznika Fronius Smart Meter do każdego musi zostać przypisany inny adres (patrz Konfiguracja adresu

urządzenia Fronius Smart Meter na stronie 18). Licznik pierwotny zawsze otrzy-

WAŻNE!

Używać maks. 7 liczników obwodu wtórnego w systemie. Wskazane jest zamontowanie terminatorów w sposób opisany w rozdziale Terminatory na stronie 12, aby uniknąć interferencji.

Pozycja licznika obwodu pierwotnego na odgałęzieniu odbioru. *Terminator R 120 omów

Pozycja licznika pierwotnego w punkcie zasilania sieci. *Terminator R 120 omów

W przypadku systemu wielolicznikowego trzeba przestrzegać kilku zasad:

Licznik prądu obwodu pierwotnego i akumulator podłączyć do różnych ka-

nałów (wskazane). Równomiernie rozdzielić pozostałe obiekty Modbus.

Każdy adres Modbus można przypisać tylko raz.

Umieszczanie terminatorów przeprowadzać indywidualnie dla każdego ka-

nału.

Struktura menu Graficzną prezentację struktury menu podano w broszurze objętej zakresem do-

stawy.

Konfiguracja adresu urządzenia Fronius Smart Meter

Symbol

Nazwa Event Funkcja

Prog

Page

Enter

zwiększa ustawioną wartość

przesuwa kursor

potwierdza wpis

Równocześnie nacisnąć „Prog” i

„Page”, aby wprowadzić kod. Wprowadzić hasło „2633”. Przyci-

skiem „Prog” zwiększyć wartość, a przyciskiem „Page” przejść do następnego miejsca.

Ponownie nacisnąć równocześnie

„Prog” i „Page”, aby przejść do punktu menu „Addr” (adres).

Ustawić żądany adres.

Dopuszczalne wartości: 1 – 14

Odczyty para-

metrów licznika Fronius Smart Meter

Symbol

Nazwa Event Funkcja

Page

przejście do następnego wskazania

Page

Poniższe ilustracje są symbolicznym przedstawieniem wyświetlanych wskazań. Wskazania mogą być różne w poszczególnych urządzeniach.

Wskazanie Opis

2 sekundy

resetowanie wartości / zmiana menu

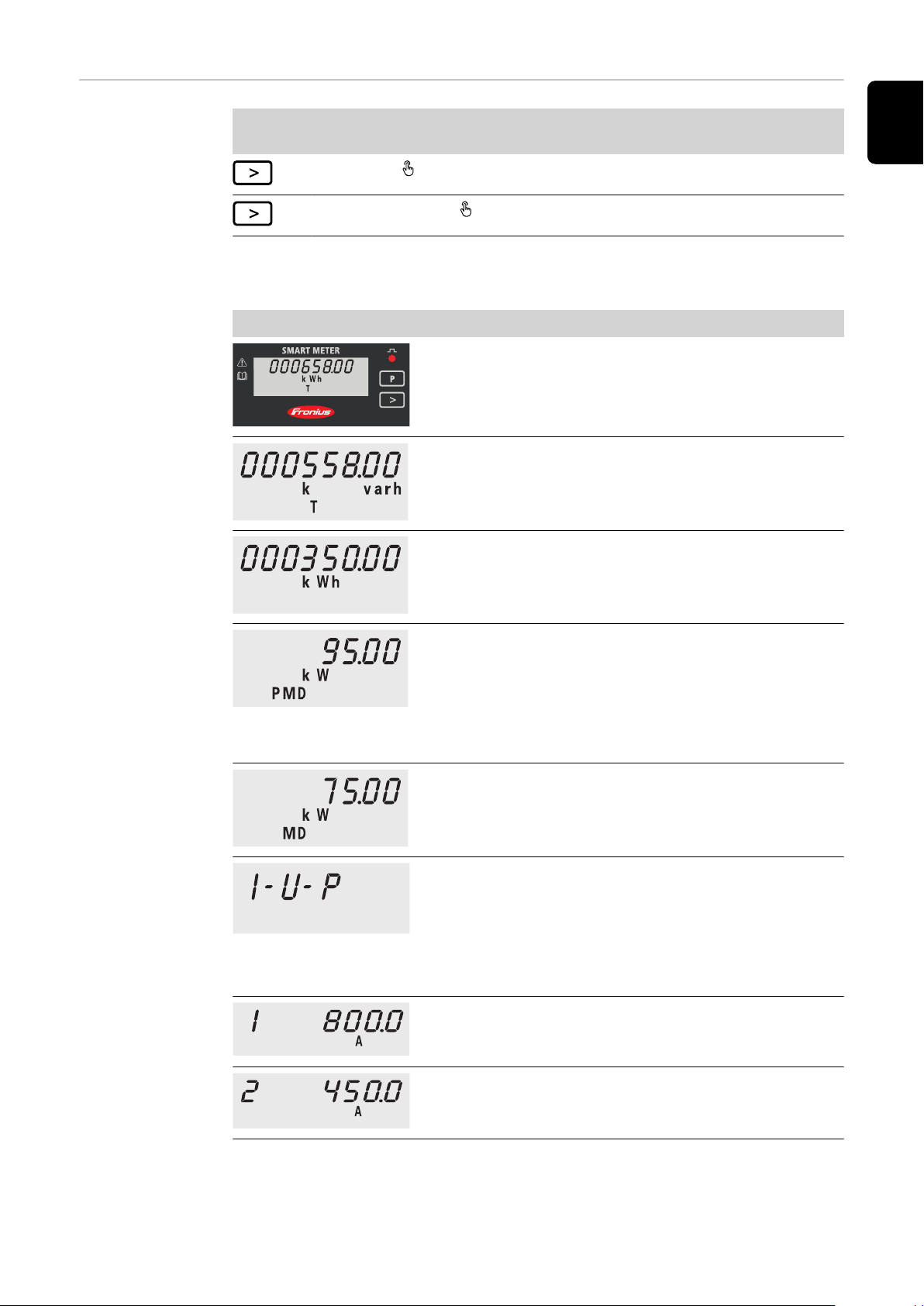

Łączna zużyta energia czynna

Łączna energia bierna

Łączna dostarczona energia czynna

Maksymalna średnia mocy czynnej

Nacisnąć przycisk strzałki i przytrzymać przez 2 sekundy, aby wyzerować licznik

Średnia mocy czynnej

Menu napięcia i prądu

Nacisnąć przycisk strzałki i zaczekać 2 sekundy, aż pojawi się następne wskazanie (Prąd fazy L1).

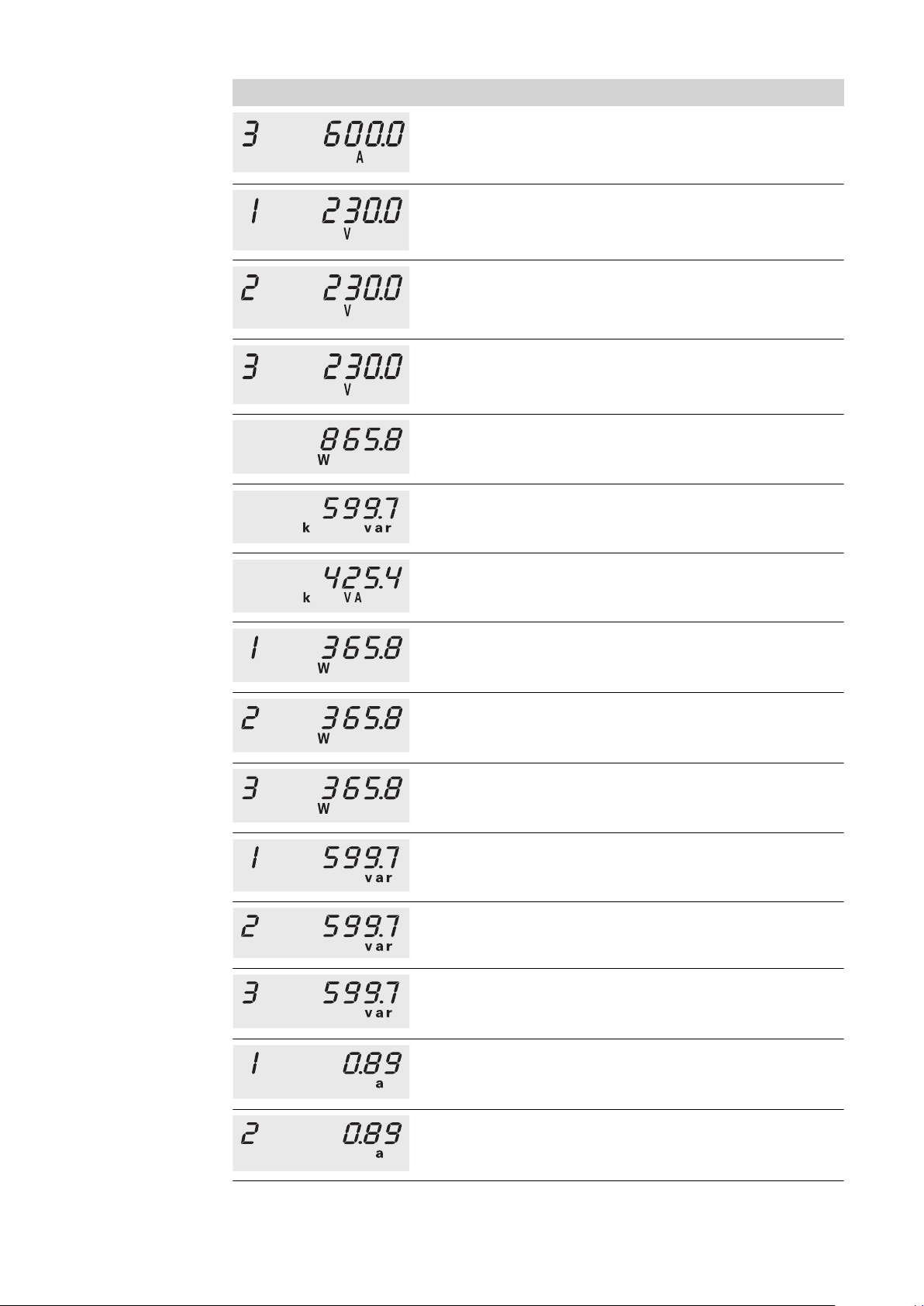

Prąd fazy L1

Prąd fazy L2

Wskazanie Opis

Prąd fazy L3

Napięcie fazy L1

Napięcie fazy L2

Napięcie fazy L3

Moc czynna

Moc bierna

Moc pozorna

Moc czynna fazy L1

Moc czynna fazy L2

Moc czynna fazy L3

Moc bierna fazy L1

Moc bierna fazy L2

Moc bierna fazy L3

Współczynnik mocy fazy L1

Współczynnik mocy fazy L2

Wskazanie Opis

Współczynnik mocy fazy L3

Częstotliwość / współczynnik mocy

Uruchamianie

Fronius SnapINverter

Informacje ogólne

Ustanawianie połączenia z urządzeniem „Fronius Datamanager”

WAŻNE! Ustawienia w pozycji menu „Liczniki” mogą konfigurować wyłącznie

przeszkoleni pracownicy wykwalifikowani!

W pozycji menu „Liczniki” konieczne jest podanie hasła serwisowego.

Można używać urządzeń „Fronius Smart Meter” w wersji trój- lub jednofazowej. W obu przypadkach wyboru dokonuje się w pozycji „Fronius Smart Meter”. Urządzenie „Fronius Datamanager” automatycznie określa typ licznika.

Można wybrać jeden licznik obwodu pierwotnego i kilka obwodu wtórnego. Aby umożliwić wybranie licznika głównego, należy skonfigurować licznik pomocniczy.

Punkt dostępowy:

Na wyświetlaczu falownika wybrać menu „Setup” i uaktywnić pozycję „Wi-Fi

Access Point”.

Utworzyć połączenie z falownikiem w ustawieniach sieciowych (wyświetli się

falownik o nazwie „Fronius_240.XXXXXX”). Wprowadzić i potwierdzić hasło: 12345678.

W pasku adresu przeglądarki wprowadzić adres IP http://192.168.250.181 i

potwierdzić.

Konfiguracja inteligentnego licznika Fronius Smart Meter jako licznika obwodu pierwotnego

Pojawi się ekran początkowy urządzenia Fronius Datamanager.

LAN:

Połączyć urządzenie Fronius Datamanager i komputer kablem LAN.

Przełączyć przełącznik IP urządzenia Fronius Datamanager w położenie „A”.

W pasku adresu przeglądarki wprowadzić adres IP http://169.254.0.180 i po-

twierdzić.

Wywołać Interfejs web urządzenia Fronius Datamanager.

Otworzyć przeglądarkę internetową.

W pasku adresu przeglądarki wprowadzić adres IP (adres IP sieci WLAN:

192.168.250.181, adres IP sieci LAN: 169.254.0.180) lub nazwy hosta oraz domeny urządzenia Fronius Datamanager i potwierdzić. Pojawi się interfejs web urządzenia Fronius Datamanager.

Kliknąć przycisk „Ustawienia”.

W obszarze logowania zalogować się nazwą użytkownika „service” i hasłem

serwisowym. Wywołać obszar menu „Liczniki”.

Wybrać licznik obwodu pierwotnego z listy rozwijanej.

Kliknąć przycisk „Ustawienia”.

W wyskakującym oknie ustawić pozycję licznika (punkt zasilania sieci lub

punkt poboru energii). Dalsze informacje na temat pozycji inteligentnego licznika Fronius Smart Meter podano w Pozycjonowanie na stronie 7.

Kliknąć przycisk „Ok”, gdy pojawi się status „OK”. Jeżeli pojawi się status

Przekroczenie czasu, powtórzyć procedurę.

Kliknąć przycisk , aby zapisać ustawienia.

Inteligentny licznik Fronius Smart Meter jest skonfigurowany jako licznik obwodu pierwotnego.

W pozycji menu „Bieżący widok ogólny” wyświetlane są moc modułów fotowoltaicznych, zużycie energii na potrzeby własne, energia wprowadzona do sieci i ładowanie akumulatorów (jeśli są dostępne).

Konfiguracja inteligentnego licznika Fronius Smart Meter jako licznika obwodu wtórnego

Wywołać Interfejs web urządzenia Fronius Datamanager.

Otworzyć przeglądarkę internetową.

W pasku adresu przeglądarki wprowadzić adres IP (adres IP sieci WLAN:

192.168.250.181, adres IP sieci LAN: 169.254.0.180) lub nazwy hosta oraz domeny urządzenia Fronius Datamanager i potwierdzić. Pojawi się interfejs web urządzenia Fronius Datamanager.

Kliknąć przycisk „Ustawienia”.

W obszarze logowania zalogować się nazwą użytkownika „service” i hasłem

serwisowym. Wywołać obszar menu „Liczniki”.

Wybrać licznik obwodu wtórnego z listy rozwijanej.

Kliknąć przycisk „Dodaj”.

Wprowadzić nazwę licznika prądu obwodu wtórnego w polu „Nazwa”.

W polu „Adres Modbus” wprowadzić wcześniej nadany adres.

Uzupełnić opis licznika.

Kliknąć przycisk , aby zapisać ustawienia.

Inteligentny licznik Fronius Smart Meter jest skonfigurowany jako licznik obwodu wtórnego.

Falownik Fronius GEN24

open access point

FRONIUS_PILOTxxx

Secured

Password:

12345678

192.168.250.181

169.254.0.180

open access point

Informacje ogólne

Instalacja z poziomu przeglądarki internetowej

WAŻNE! Ustawienia w pozycji menu „Konfiguracja urządzenia” mogą konfiguro-

wać wyłącznie przeszkoleni pracownicy wykwalifikowani!

W pozycji menu „Konfiguracja urządzenia” konieczne jest podanie hasła technika.

Można używać urządzeń „Fronius Smart Meter” w wersji trój- lub jednofazowej. W obu przypadkach wyboru dokonuje się w pozycji menu „Komponenty”. Typ licznika system określa automatycznie.

Można wybrać jeden licznik obwodu pierwotnego i kilka obwodu wtórnego. Aby umożliwić wybranie licznika głównego, należy skonfigurować licznik pomocniczy.

WiFi:

Otworzyć punkt dostępowy, dotykając czujnika 1x → dioda świecąca komunikacji miga w kolorze niebieskim.

Utworzyć połączenie z falownikiem w ustawieniach sieciowych (wyświetli się

falownik o nazwie „FRONIUS_PILOT” i numerze seryjnym urządzenia). Wprowadzić i potwierdzić hasło: 12345678.

WAŻNE!

W celu wprowadzenia hasła w systemie Windows 10 najpierw trzeba kliknąć link „Połącz używając klucza zabezpieczeń sieci”, aby utworzyć połączenie podając hasło: 12345678.

W pasku adresu przeglądarki wprowadzić adres IP 192.168.250.181 i go po-

twierdzić. Wyświetli się kreator instalacji. Postępować zgodnie z instrukcjami kreatora instalacji i zakończyć instalację.

Dodać komponenty systemu na platformie Fronius Solar.web i uruchomić in-

stalację PV.

Niezależnie od siebie można użyć kreatora sieci i przeprowadzić konfigurację produktu. Do działania kreatora instalacji Fronius Solar.web potrzebne jest połączenie sieciowe.

Ethernet:

Utworzyć połączenie z falownikiem (LAN1), używając kabla sieciowego (CAT5

STP lub wyższej klasy).

Otworzyć punkt dostępowy, dotykając czujnika 1x → dioda świecąca komunikacji: miga w kolorze niebieskim.

W pasku adresu przeglądarki wprowadzić adres IP 169.254.0.180 i go po-

twierdzić. Wyświetli się kreator instalacji. Postępować zgodnie z instrukcjami kreatora instalacji i zakończyć instalację.

Dodać komponenty systemu na platformie Fronius Solar.web i uruchomić in-

stalację PV.

Niezależnie od siebie można użyć kreatora sieci i przeprowadzić konfigurację produktu. Do działania kreatora instalacji Fronius Solar.web potrzebne jest połączenie sieciowe.

Konfiguracja inteligentnego licznika Fronius Smart Meter jako licznika obwodu pierwotnego

Wywołać interfejs WWW falownika.

Otworzyć przeglądarkę internetową.

W pasku adresu przeglądarki wprowadzić adres IP (adres IP sieci WLAN:

192.168.250.181, adres IP sieci LAN: 169.254.0.180) lub nazwy hosta oraz domeny falownika i potwierdzić. Wyświetli się interfejs web falownika.

Kliknąć przycisk „Konfiguracja urządzenia”.

W obszarze logowania zalogować się nazwą użytkownika „Technik” i hasłem

technika. Wywołać obszar menu „Komponenty”.

Kliknąć przycisk „Dodaj komponenty”.

Z listwy rozwijanej „Pozycje” ustawić pozycję licznika (punkt zasilania sieci lub

punkt poboru energii). Dalsze informacje na temat pozycji inteligentnego licznika Fronius Smart Meter podano w Pozycjonowanie na stronie 7.

Kliknąć przycisk „Dodaj”.

Kliknąć przycisk „Zapisz”, aby zapisać ustawienia.

Inteligentny licznik Fronius Smart Meter jest skonfigurowany jako licznik obwodu pierwotnego.

Konfiguracja inteligentnego licznika Fronius Smart Meter jako licznika obwodu wtórnego

Wywołać interfejs WWW falownika.

Otworzyć przeglądarkę internetową.

W pasku adresu przeglądarki wprowadzić adres IP (adres IP sieci WLAN:

192.168.250.181, adres IP sieci LAN: 169.254.0.180) lub nazwy hosta oraz domeny falownika i potwierdzić. Wyświetli się interfejs web falownika.

Kliknąć przycisk „Konfiguracja urządzenia”.

W obszarze logowania zalogować się nazwą użytkownika „Technik” i hasłem

technika. Wywołać obszar menu „Komponenty”.

Kliknąć przycisk „Dodaj komponenty”.

Z listwy rozwijanej „Pozycja” wybrać typ licznika (licznik generatora/odbiorni-

ka). W polu „Adres Modbus” wprowadzić wcześniej nadany adres.

W polu wprowadzania „Nazwa” wprowadzić nazwę licznika.

Z listwy rozwijanej „Kategoria” wybrać kategorię (generator lub odbiornik).

Kliknąć przycisk „Dodaj”.

Kliknąć przycisk „Zapisz”, aby zapisać ustawienia.

Inteligentny licznik Fronius Smart Meter jest skonfigurowany jako licznik obwodu wtórnego.

Dane techniczne

Dane techniczne Prędkość transmisji Modbus: 9600 baud

Bit parzystości: brak Wersja oprogramowania: Datamanager 3.7.2 / Energypackage 1.3.3

Wejście

Napięcie znamionowe (4-fazowe) Zakres roboczy

Pobór mocy w ścieżce napięcia (napięcie maks.)

Częstotliwość znamionowa Tolerancja

Prąd znamionowy, Ib 10 A

Prąd maksymalny, Imaks. 63 A

Prąd startowy 40 mA

Przeciążenie krótkotrwałe (EN/IEC 62053-21, EN/IEC 62053-23)

Zużycie na potrzeby własne — ścieżka zasilania (prąd maksymalny)

Współczynnik mocy Zakres roboczy (EN/IEC 62053-21, EN/IEC 62053-23)

Współczynnik zniekształcenia prądu wg EN 50470

Wyjście

230–400 V ±15%

2,2 VA (1,5 W) trójfazowy

50–60 Hz 49–61 Hz

20 lmaks. / 0,5 s

1,5 W dla fazy

aktyw. cosφ 0,5 ind. – 0,8 poj., reaktyw. sinφ 0,5 ind. – 0,5 poj.

Energia impulsu

Przekaźnik optyczny z zestykiem zwiernym SPST-NO, bezpotencjałowy

Obciążenie styków 27 V DC/AC — 50 mA

Energia do przypisania energia czynna lub bierna Wartościowość impulsu (programo-

walna)

Czas trwania impulsu (programowalny)

Komunikacja RS485

Separowana galwanicznie od wejścia pomiarowego

Standard RS485 — 3 przewody

Transmisja szeregowa, asynchroniczna

Protokół kompatybilny z Modbus RTU Adresy 1–255

Liczba bitów 8

Bit stopu 1 Bit parzystości none — odd — even

1 imp/Wh — 10 Wh — 100 Wh — 1 kWh — 10 kWh lub 1 imp/varh — 10 varh — 100 varh — 1 kvarh — 10 kvarh

50–100–150–200–300–400–500 ms

Wyjście Prędkość transmisji 4800–9600–19200 b/s

Czas odpowiedzi ≤ 200 ms

Izolacja (EN/IEC 62052-11, 62053-21)

Kategoria instalacji III

Stopień zanieczyszczenia 2

Napięcie izolacji 300 V faza-neutralny

Kompatybilność elektromagnetyczna

Test emisji zgodnie z EN/IEC 62052-11,

EN50470

Test odporności zgodnie z EN/IEC 62052-11,

EN50470

Warunki robocze

Temperatura odniesienia 23°C (±2°C)

Zakres roboczy -25–55°C

Temperatury graniczne przechowywania i transportu

-40–70°C

Wersja do warunków tropikalnych

Maks moc tracona (do obliczenia parametrów termicznych szafy sterowniczej)

Otoczenie mechaniczne Otoczenie elektromagnetyczne

Obudowa

Obudowa 4 TE wg DIN 43880

Możliwość zaplombowania panelu obsługowego i zaślepek zacisków

Przyłącze Przyłącze śrubowe

Mocowanie zatrzaskowe na szynie profilowanej

Materiał obudowy Poliwęglan, samogasnący

Stopień ochrony IP (EN60529) Panel obsługowy IP51, przyłącza IP20

Masa 260 g

Zaciski śrubowe

≤ 6 W

M1 E2

DIN 35 mm

Wejście pomiarowe

Żyła (sztywna) min. 1 mm² / maks. 16 mm²

Żyła (elastyczna) min. 1 mm² / maks. 10 mm²

Zalecany moment obrotowy 1,2 Nm / maks. 1,4 Nm

Wyjście

Żyła (sztywna) min. 0,05 mm² / maks. 4 mm²

Zaciski śrubowe

Żyła (elastyczna) min. 0,05 mm² / maks. 2,5 mm²

Zalecany moment obrotowy 0,5 Nm / maks. 0,8 Nm

Fabryczna gwarancja Fronius

Szczegółowe warunki gwarancji obowiązujące w danym kraju są dostępne w Internecie: www.fronius.com/solar/warranty

W celu uzyskania pełnego czasu gwarancji na nowy zainstalowany falownik lub zasobnik firmy Fronius, prosimy o rejestrację na stronie: www.solarweb.com.

Fronius Fronius Smart Meter 63A-3 Operating Instruction [PL]

Specifications and Main Features

Frequently Asked Questions

User Manual
