Operating
Instructions

Fronius Smart Meter 63A-3

Istruzioni per l'uso

IT

42,0426,0293,IT 009-28042023

Indice

Norme di sicurezza 4

Spiegazione delle avvertenze per la sicurezza 4
In generale 4
Condizioni ambientali 5
Personale qualificato 5
Diritti d'autore 5
Protezione dei dati 5

In generale 6

Descrizione dell'apparecchio 6
Simboli riportati sull'apparecchio 6
Posizionamento 6

Installazione 8

Check list per l'installazione 8
Montaggio 8
Configurazione circuitale di protezione 8
Cablaggio 9
Collegamento del cavo di comunicazione dati all'inverter 9
Resistenze terminali - Spiegazione dei simboli 11
Resistenze terminali 11
Sistema con più contatori - Spiegazione dei simboli 12
Componenti Modbus - Fronius SnapINverter 13
Sistema con più contatori - Fronius SnapINverter 14
Componenti Modbus - Fronius GEN24 15
Sistema con più contatori - Inverter Fronius GEN24 16
Struttura dei menu 17
Impostazione dell'indirizzo di Fronius Smart Meter 17
Lettura dei parametri di funzionamento di Fronius Smart Meter 18

IT

Messa in funzione 21

Fronius SnapINverter 23

In generale 23
Esecuzione della connessione a "Fronius Datamanager" 23
Configurazione di Fronius Smart Meter come contatore primario 23
Configurazione di Fronius Smart Meter come contatore secondario 24

Inverter Fronius GEN24 25

In generale 25
Installazione tramite browser 25
Configurazione di Fronius Smart Meter come contatore primario 26
Configurazione di Fronius Smart Meter come contatore secondario 26

Dati tecnici 28

Dati tecnici 28
Garanzia del costruttore Fronius 30

3

Norme di sicurezza

Spiegazione del­le avvertenze per
la sicurezza

AVVISO!

Indica un pericolo diretto e imminente che,

se non evitato, provoca il decesso o lesioni gravissime.

▶

PERICOLO!

Indica una situazione potenzialmente pericolosa che,

se non evitata, può provocare il decesso o lesioni gravissime.

▶

PRUDENZA!

Indica una situazione potenzialmente dannosa che,

se non evitata, può provocare lesioni lievi o di minore entità, nonché danni

▶

materiali.

AVVERTENZA!

Indica il pericolo che i risultati del lavoro siano pregiudicati e di possibili danni
all'attrezzatura.

In generale L'apparecchio è realizzato conformemente agli standard correnti e alle normative

tecniche per la sicurezza riconosciute. Tuttavia, il cattivo uso dell'apparecchio
può causare pericolo di

lesioni personali o decesso dell'operatore o di terzi,

-

danni all'apparecchio e ad altri beni materiali del gestore.

-

Tutte le persone coinvolte nella messa in funzione e manutenzione dell'apparec­chio devono

essere in possesso di apposita qualifica,

-

disporre delle competenze necessarie in materia di installazioni elettriche e

-

leggere integralmente e osservare scrupolosamente le presenti istruzioni per

-

l'uso.

Conservare sempre le istruzioni per l'uso sul luogo d'impiego dell'apparecchio.
Oltre alle istruzioni per l'uso, attenersi alle norme generali e ai regolamenti locali
vigenti in materia di prevenzione degli incidenti e tutela dell'ambiente.

Per quanto concerne le avvertenze relative alla sicurezza e ai possibili pericoli ri­portate sull'apparecchio

mantenerle leggibili

-

non danneggiarle

-

non rimuoverle

-

non coprirle, non incollarvi sopra alcunché, non sovrascriverle.

-

I morsetti possono raggiungere temperature elevate.

Utilizzare l'apparecchio solo se tutti i dispositivi di protezione risultano perfetta­mente funzionanti. In caso contrario, sussiste il pericolo di

lesioni personali o decesso dell'operatore o di terzi,

-

danni all'apparecchio e ad altri beni materiali del gestore.

-

4

Prima di accendere l'apparecchio, fare riparare i dispositivi di sicurezza non per­fettamente funzionanti da un centro specializzato autorizzato.

Mai disattivare o eludere i dispositivi di protezione.

Per conoscere l'esatta posizione delle avvertenze relative alla sicurezza e ai pos­sibili pericoli presenti sull'apparecchio, consultare il capitolo "In generale" nelle
istruzioni per l'uso dell'apparecchio stesso.

Prima di accendere l'apparecchio, eliminare tutti i problemi che potrebbero pre­giudicare la sicurezza.

È in gioco la vostra sicurezza!

IT

Condizioni am­bientali

Personale quali­ficato

Utilizzare o stoccare l'apparecchio in ambienti diversi da quelli specificati non è
una procedura conforme all'uso prescritto. Il produttore non si assume alcuna re­sponsabilità per i danni che potrebbero derivarne.

Le informazioni contenute nelle presenti istruzioni per l'uso sono rivolte esclusi­vamente a personale tecnico qualificato. Una scossa elettrica può risultare mor­tale. Eseguire esclusivamente le operazioni riportate nella documentazione. Ciò
vale anche per il personale qualificato.

Tutti i cavi e i conduttori devono essere ben fissati, integri, isolati e sufficiente­mente dimensionati. Far riparare immediatamente collegamenti allentati, cavi e
conduttori fusi, danneggiati o sottodimensionati da un centro specializzato auto­rizzato.

Gli interventi di manutenzione e riparazione devono essere eseguiti solo da un
centro specializzato autorizzato.

Nella progettazione e produzione dei componenti non originali non è garantito il
rispetto delle norme relative alle sollecitazioni e alla sicurezza. Utilizzare esclusi­vamente pezzi di ricambio originali (anche per i componenti normalizzati).

Non modificare, aggiungere pezzi o adattare l'apparecchio senza l'autorizzazione
del produttore.

Sostituire immediatamente i componenti non perfettamente funzionanti.

Diritti d'autore I diritti d'autore delle presenti istruzioni per l'uso sono di proprietà del produtto-

re.

Il testo e le illustrazioni corrispondono alla dotazione tecnica dell'apparecchio al
momento della stampa. Con riserva di modifiche. L'acquirente non può vantare
alcun diritto sulla base del contenuto delle presenti istruzioni per l'uso. Saremo
grati per la segnalazione di eventuali errori e suggerimenti per migliorare le istru­zioni per l'uso.

Protezione dei
dati

L'utente è responsabile dell'esecuzione del backup dei dati relativi alle modifiche
apportate alle impostazioni di fabbrica. Il produttore non si assume alcuna re­sponsabilità in caso di perdita delle impostazioni personali.

5

In generale

Descrizione
dell'apparecchio

Simboli riportati
sull'apparecchio

Fronius Smart Meter è un contatore elettrico bidirezionale che ottimizza l'auto­consumo e rileva la curva di carico della rete domestica. Insieme all'inverter Fro­nius, al Fronius Datamanager e all'interfaccia dati Fronius, Fronius Smart Meter
consente la visualizzazione chiara e sintetica dell'autoconsumo di corrente.

Il contatore misura il flusso di potenza verso le utenze o verso la rete e trasmette
le informazioni all'inverter Fronius tramite la comunicazione ModBus RTU/
RS485.

PRUDENZA!

Osservare e seguire le avvertenze per la sicurezza!

L'inosservanza delle avvertenze per la sicurezza può causare lesioni personali e
danneggiare l'apparecchio.

Disinserire l'alimentazione elettrica prima di eseguire il collegamento alla re-

▶

te.
Osservare le avvertenze per la sicurezza.

▶

Su Fronius Smart Meter sono riportati dati tecnici, certificazioni e simboli di sicu­rezza che non devono essere rimossi né sovrascritti. Le avvertenze e i simboli ri­portano avvertimenti sul cattivo uso dell'apparecchio, da cui possono risultare
gravi lesioni personali e danni materiali.

Simboli sulla targhetta:

Marcatura CE

Tutte le norme e direttive necessarie ed attinenti nell'ambito della Diret­tiva UE pertinente vengono rispettate affinché gli apparecchi disponga­no della marcatura CE.

RCM (Regulatory Compliance Mark)

Tutti i requisiti normativi pertinenti in Australia e Nuova Zelanda relativi
alla sicurezza e alla compatibilità elettromagnetica, nonché i requisiti
speciali per gli apparecchi radio vengono soddisfatti.

Marcatura RAEE

Conformemente alla Direttiva Europea 2012/19/UE relativa ai rifiuti di
apparecchiature elettriche ed elettroniche e alla rispettiva applicazione
nell'ordinamento giuridico nazionale, gli apparecchi elettrici usati devo­no essere raccolti separatamente e recuperati in modo compatibile con
l'ambiente. Provvedere alla restituzione dell'apparecchio usato presso il
proprio rivenditore, oppure informarsi sull'eventuale presenza di un cen­tro di raccolta e smaltimento autorizzato nella propria zona. La mancata
osservanza di questa direttiva UE può avere ripercussioni potenzialmen­te dannose sull'ambiente e sulla salute!

Posizionamento Fronius Smart Meter può essere installato in due possibili punti del sistema: nel

punto di alimentazione o nel ramo di consumo.

6

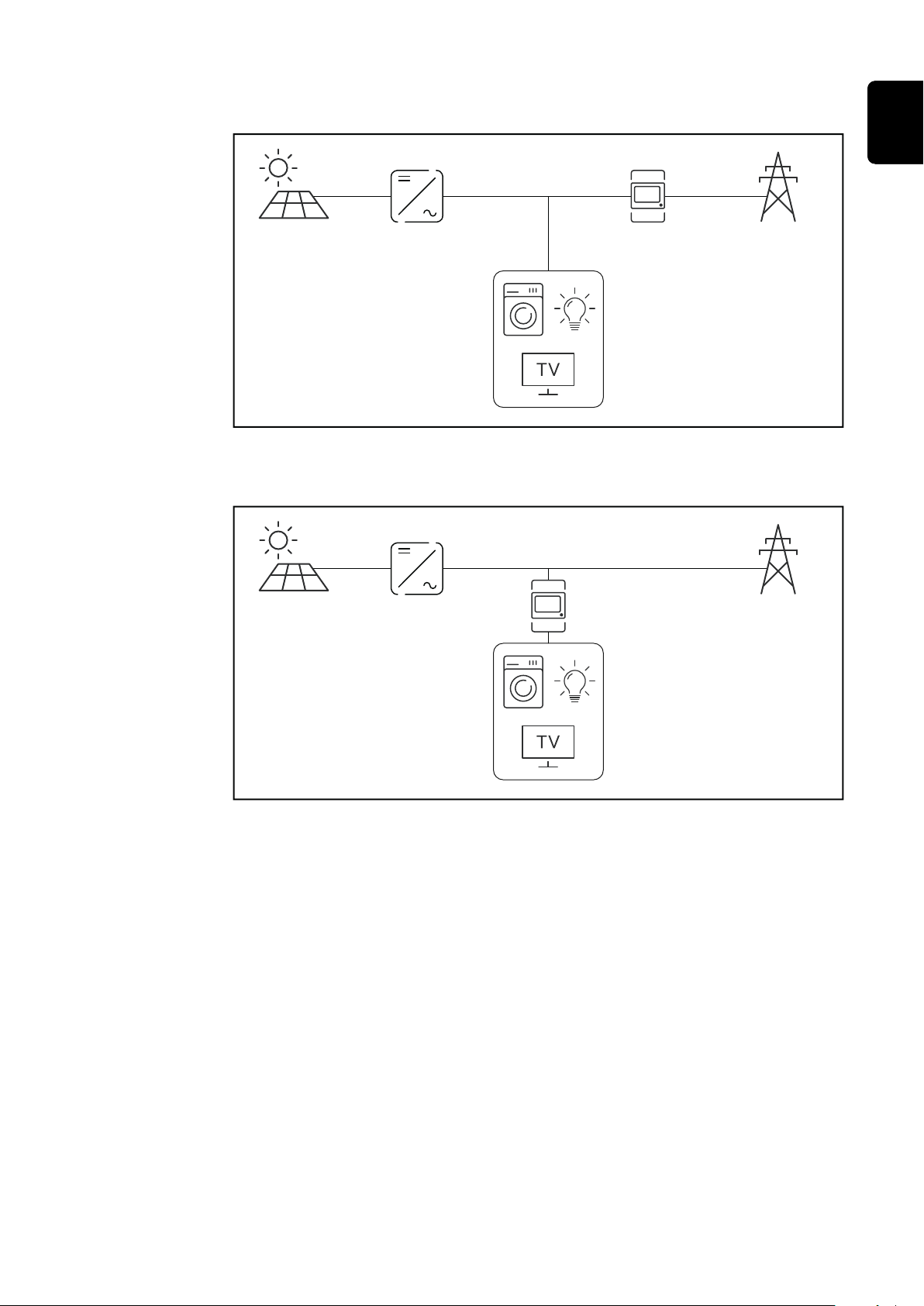

Posizionamento nel punto di alimentazione

Posizionamento di Fronius Smart Meter nel punto di alimentazione.

Posizionamento nel ramo di consumo

Posizionamento di Fronius Smart Meter nel ramo di consumo.

IT

7

Installazione

Check list per
l'installazione

Per informazioni sull'installazione, vedere i capitoli elencati di seguito:

Disinserire l'alimentazione elettrica prima di eseguire il collegamento alla re-

1

te.
Montare Fronius Smart Meter (vedere Montaggio a pagina 8).

2

Collegare gli interruttori automatici e i sezionatori (vedere Configurazione

3

circuitale di protezione a pagina 8).

Collegare il cavo di rete a Fronius Smart Meter (vedere Cablaggio a pagina

4

9).

Collegare i morsetti di uscita di Fronius Smart Meter all'inverter Fronius (ve-

5

dere Collegamento del cavo di comunicazione dati all'inverter a pagina 9).
Se necessario, installare le resistenze terminali (vedere Resistenze terminali

6

a pagina 11).
Tirando ogni filo e connettore, verificare che siano ben applicati alle morset-

7

tiere.
Inserire l'alimentazione elettrica di Fronius Smart Meter.

8

Controllare la versione firmware dell'inverter Fronius. Per assicurare la com-

9

patibilità tra inverter e Fronius Smart Meter, occorre mantenere il software
sempre aggiornato all'ultima versione. È possibile avviare l'aggiornamento dal
sito Web dell'inverter o da Fronius Solar.web.

Se nel sistema sono installati più Fronius Smart Meter, impostare l'indirizzo

10

(vedere "Impostazione dell'indirizzo" in Impostazione dell'indirizzo di Fro-

nius Smart Meter a pagina 17).

Configurare e mettere in funzione il contatore (vedere Messa in funzione a

11

pagina 21).

Montaggio È possibile montare Fronius Smart Meter su una guida DIN da 35 mm. Le dimen-

sioni del corpo esterno corrispondono a 4 TE (max. 72 mm).

Configurazione
circuitale di pro­tezione

Fronius Smart Meter è un apparecchio cablato fisso e necessita di un sezionatore
(interruttore automatico, interruttore o sezionatore) e di una protezione contro le
sovracorrenti (interruttore automatico).

Fronius Smart Meter consuma 10-30 mA. La capacità nominale dei sezionatori e
della protezione contro le sovracorrenti viene stabilita dal diametro dei fili, dalla
tensione di rete e dalla capacità di interruzione richiesta.

I sezionatori devono essere montati a portata visiva e più vicino possibile a

-

Fronius Smart Meter ed essere facili da utilizzare.
I sezionatori devono rispondere ai requisiti delle norme IEC 60947-1 e IEC

-

60947-3, nonché a tutte le disposizioni nazionali e locali relative agli impianti
elettrici.
Utilizzare una protezione contro le sovracorrenti misurata di max. 63 A.

-

Utilizzare interruttori automatici collegati per monitorare più di una tensione

-

di rete.
La protezione contro le sovracorrenti deve proteggere i morsetti di rete con

-

le diciture L1, L2 e L3. In rari casi il conduttore neutro è dotato di una prote­zione contro le sovracorrenti che deve interrompere contemporaneamente i
conduttori sia neutri che non collegati a terra.

8

Cablaggio

PERICOLO!

Pericolo derivante dalla tensione di rete.

Una scossa elettrica può risultare mortale.

Prima di collegare gli ingressi della tensione di rete a Fronius Smart Meter,

▶

disinserire l'alimentazione elettrica.

IMPORTANTE!

Non inserire più di un cavo in ogni morsetto a vite. Se necessario, utilizzare mor­settiere. Occorre utilizzare un fusibile conforme alla sezione del cavo.

Sezione dei collegamenti percorso di corrente:

Filo (rigido): min. 1 mm²/max. 16 mm²

-

Filo (flessibile): min. 1 mm²/max. 10 mm²

-

Coppia consigliata: 1,2 Nm/max. 1,4 Nm

-

Sezione dei collegamenti comunicazione dati e conduttore neutro:

Filo (rigido): min. 0,05 mm²/max. 4 mm²

-

Filo (flessibile): min. 0,05 mm²/max. 2,5 mm²

-

Coppia consigliata: 0,5 Nm/max. 0,8 Nm

-

Collegare ogni cavo di tensione alla morsettiera secondo il grafico sottostante.

IT

Collegamento
del cavo di co­municazione dati
all'inverter

Fronius SnapINveter:

Collegare gli attacchi per la comunicazione dati di Fronius Smart Meter al moni­toraggio dell'impianto Fronius all'interno dell'inverter. È possibile installare più
Fronius Smart Meter all'interno del sistema, vedere il capitolo Sistema con più

contatori - Fronius SnapINverter a pagina 14.

9

Collegare A a D+.

1

CollegareB a D-.

2

CollegareC a -.

3

Inverter Fronius GEN24:

Collegare gli attacchi per la comunicazione dati di Fronius Smart Meter all'inter­faccia Modbus dell'inverter Fronius GEN24. È possibile installare più Fronius
Smart Meter all'interno del sistema, vedere il capitolo Sistema con più contatori

- Inverter Fronius GEN24 a pagina 16.

CollegareA a M1+.

1

CollegareB a M1-.

2

CollegareC a GND.

3

10

IMPORTANTE!
Ulteriori informazioni per la riuscita della messa in funzione.

Per collegare il cavo di comunicazione dati all'inverter, osservare le seguenti av­vertenze.

Utilizzare cavi di tipo CAT5 o superiore.

▶

Per i cavi dati dello stesso tipo ("D+" e "D-" e "M1+" e "M1-"), utilizzare una

▶

coppia di cavi intrecciati in comune.
Se i cavi di uscita sono vicini al cablaggio di rete, utilizzare fili o cavi allestiti

▶

per 300 V-600 V (mai meno della tensione d'esercizio).
Se i cavi di uscita si trovano vicino a conduttori scoperti, dotarli di isolamento

▶

o rivestimento doppio.
Per evitare guasti, utilizzare doppini ritorti schermati.

▶

Le uscite di Fronius Smart Meter sono separate galvanicamente dalle tensio-

▶

ni pericolose.

Resistenze ter­minali - Spiega­zione dei simboli

Inverter all'interno del sistema

Ad es. Fronius Symo

Contatore - Fronius Smart Meter

La resistenza terminale R 120 Ohm è compresa nella fornitura.

Modbus RTU slave

Ad es. Fronius Ohmpilot, Fronius Solar Battery, ecc.

Resistenza terminale

R 120 Ohm.

IT

Resistenze ter­minali

Per via delle interferenze, si consiglia di utilizzare le resistenze terminali secondo
la panoramica seguente per garantire il funzionamento ottimale.

11

Sistema con più
contatori - Spie­gazione dei sim­boli

* In Fronius Smart Meter la resistenza terminale viene stabilita tra "A" e "B". La
resistenza terminale R 120 Ohm è inclusa con Fronius Smart Meter.

Rete elettricaAlimenta gli apparecchi di consumo all'interno del
sistema se i moduli solari non erogano abbastanza potenza o la
batteria non è disponibile.

Inverter all'interno del sistema

Ad es. Fronius Primo, Fronius Symo, ecc.

Contatore elettronico

Misura i dati rilevanti per la fatturazione delle quantità di energia
elettrica (soprattutto i chilowattora prelevati dalla rete e alimen­tati nella rete). Sulla base dei dati rilevanti per la fatturazione, il
fornitore di energia elettrica fattura l'energia prelevata dalla rete e
il fruitore dell'esubero remunera l'energia alimentata nella rete.

12

Contatore primario

Rileva la curva di carico del sistema e fornisce i dati di misura per
la funzione Fronius Energy Profiling in Fronius Solar.web. Il conta­tore primario controlla anche la regolazione dinamica dell'alimen­tazione.

Contatore secondario

Rileva la curva di carico delle varie utenze (ad es. lavatrice, lampa­de, TV, pompa di calore, ecc.) nel ramo di consumo e fornisce i dati
di misurazione per la funzione Fronius Energy Profiling in Fronius
Solar.web.

Contatore dell'apparecchio di produzione

Rileva la curva di carico dei vari apparecchi di produzione (ad es.
impianti eolici) nel ramo di consumo e fornisce i dati di misura per
la funzione Fronius Energy Profiling in Fronius Solar.web.

Modbus RTU slave

Ad es. Fronius Ohmpilot, Fronius Solar Battery, ecc.

Utenze all'interno del sistema

Ad es. lavatrice, lampade, televisione, ecc.

IT

Componenti
Modbus - Fro­nius SnapINver­ter

Utenze aggiuntive all'interno del sistema

Ad es. pompa di calore.

Apparecchi di produzione aggiuntivi all'interno del sistema

Ad es. impianto eolico.

Resistenza terminale

R 120 Ohm.

Al morsetto Modbus è possibile collegare massimo 4 componenti Modbus rispet­tivamente.

IMPORTANTE!

Per ogni inverter è possibile collegare solo un contatore primario, una batteria e
un Fronius Ohmpilot. Dato l'elevato trasferimento di dati della batteria, la batte­ria occupa 2 componenti.

13

Esempio:

Sistema con più
contatori - Fro­nius SnapINver­ter

Numero di

contatori secon-

dari

Ingresso Batteria

Fronius

Ohmpilot

Numero di

contatori primari

1 0

1 1

Modbus

1 2

1 3

Se vengono installati più Fronius Smart Meter, occorre impostare un indirizzo
univoco per ognuno di essi (vedi Impostazione dell'indirizzo di Fronius Smart

Meter a pagina 17). Il contatore primario ottiene sempre l'indirizzo 1. Tutti gli

altri contatori verranno numerati nell'intervallo di indirizzi da 2 a 14. È possibile
utilizzare insieme varie classi di potenza di Fronius Smart Meter.

IMPORTANTE!

Utilizzare max. 3 contatori secondari all'interno del sistema. Per evitare interfe­renze, si raccomanda di installare resistenze terminali secondo il capitolo Resi-

stenze terminali a pagina 11.

14

Posizione del contatore primario nel ramo di consumo. *Resistenza terminale R 120 Ohm.

Posizione del contatore primario sul punto di alimentazione. *Resistenza terminale R 120 Ohm

Nei sistemi con più contatori occorre prestare attenzione a quanto segue:

Assegnare una sola volta l'indirizzo a ogni Modbus.

-

Posizionare le resistenze terminali singolarmente per ogni canale.

-

IT

Componenti
Modbus - Fro­nius GEN24

Gli ingressi M0 e M1 possono essere selezionati liberamente. Al morsetto Mod­bus sugli ingressi M0 e M1 è possibile collegare massimo 4 componenti Modbus
rispettivamente.

IMPORTANTE!

Per ogni inverter è possibile collegare solo un contatore primario, una batteria e
un Fronius Ohmpilot. Dato l'elevato trasferimento di dati della batteria, la batte­ria occupa 2 componenti.

Esempio 1:

Numero di

contatori secon-

dari

Ingresso Batteria

Fronius

Ohmpilot

Numero di

contatori primari

0 4

0 2

Modbus 0 (M0)

0 1

Modbus 1 (M1)

1 3

15

Esempio 2:

Sistema con più
contatori - In­verter Fronius
GEN24

Numero di

contatori secon-

dari

Ingresso Batteria

Fronius

Ohmpilot

Numero di

contatori primari

1 3

Modbus 0 (M0)

0 4

0 2

Modbus 1 (M1)

0 1

Se vengono installati più Fronius Smart Meter, occorre impostare un indirizzo
univoco per ognuno di essi (vedi Impostazione dell'indirizzo di Fronius Smart

Meter a pagina 17). Il contatore primario ottiene sempre l'indirizzo 1. Tutti gli al-

tri contatori verranno numerati nell'intervallo di indirizzi da 2 a 14. È possibile uti­lizzare insieme varie classi di potenza di Fronius Smart Meter.

IMPORTANTE!

Utilizzare max. 7 contatori secondari all'interno del sistema. Per evitare interfe­renze, si raccomanda di installare resistenze terminali secondo il capitolo Resi-

stenze terminali a pagina 11.

Posizione del contatore primario nel ramo di consumo. * Resistenza terminale R 120 Ohm.

16

Posizione del contatore primario sul punto di alimentazione. * Resistenza terminale R 120 Ohm.

+

Nei sistemi con più contatori occorre prestare attenzione a quanto segue:

Collegare il contatore primario e la batteria a canali diversi (opzione consi-

-

gliata).
Ripartire equamente gli altri componenti Modbus.

-

Assegnare una sola volta l'indirizzo a ogni Modbus.

-

Posizionare le resistenze terminali singolarmente per ogni canale.

-

IT

Struttura dei
menu

Impostazione
dell'indirizzo di
Fronius Smart
Meter

Per la rappresentazione grafica della struttura dei menu, consultare l'allegato
compreso nella fornitura.

Icona Nome Evento Funzione

Prog

1 x

Aumenta il valore impostato.
(Pro­gram­ma)

Page

1 x

Sposta il cursore.
(Pagi­na)

Enter

1 x

Conferma l'immissione.
(In­vio)

Premere contemporaneamente

1

"Prog" e "Page" per richiamare l'im­missione del codice.

Digitare la password "2633". Au-

2

mentare il valore con "Prog" e pas­sare alla posizione successiva con
"Page".

17

Premere contemporaneamente e

MT

3

ripetutamente "Prog" e "Page" per
passare alla voce di menu "Addr"
(Indirizzo).

Impostare l'indirizzo desiderato.

4

Valori ammessi: 1 - 14

-

Lettura dei para­metri di funzio­namento di Fro­nius Smart Me­ter

Icona Nome Evento Funzione

Page

1 x

Continua all'indicazione successiva.
(Pagi­na)

Page

2 secondi

Reimposta il valore/cambia menu.
(Pagi­na)

Le seguenti figure sono illustrazioni simboliche. I valori visualizzati variano per
ogni singolo apparecchio.

Indicazione Descrizione

Energia attiva totale consuma­ta

Energia reattiva totale

Energia attiva alimentazione
totale

Valore medio potenza attiva
massima

Premere il tasto freccia per 2
secondi per reimpostare il valo­re.

Valore medio potenza attiva

Menu Tensione e corrente

Premere il tasto freccia e at­tendere 2 secondi finché non
viene visualizzata la voce suc­cessiva (Corrente fase L1).

18

Indicazione Descrizione

Corrente fase L1

Corrente fase L2

Corrente fase L3

Tensione fase L1

Tensione fase L2

Tensione fase L3

IT

Potenza attiva

Potenza reattiva

Potenza apparente

Potenza attiva fase L1

Potenza attiva fase L2

Potenza attiva fase L3

Potenza reattiva fase L1

Potenza reattiva fase L2

Potenza reattiva fase L3

19

Indicazione Descrizione

Fattore di potenza fase L1

Fattore di potenza fase L2

Fattore di potenza fase L3

Frequenza/fattore di potenza

20

Messa in funzione

21

22

Fronius SnapINverter

In generale IMPORTANTE! Solo tecnici qualificati devono configurare le impostazioni della

voce di menu "Contatore"!

Per la voce di menu "Contatore" è necessario immettere la password di servizio.

È possibile utilizzare Fronius Smart Meter trifase o monofase. In entrambi i casi
la selezione viene eseguita mediante la voce "Fronius Smart Meter". Fronius Da­tamanager rileva automaticamente il tipo di contatore.

È possibile selezionare un contatore primario e vari contatori secondari. Occorre
prima configurare il contatore primario prima di poter selezionare un contatore
secondario.

IT

Esecuzione della
connessione a
"Fronius Data­manager"

Configurazione
di Fronius Smart
Meter come con­tatore primario

Access Point:

Selezionare il menu "Setup" sul display dell'inverter e attivare "Wi-Fi Access

1

Point" (Punto di accesso WiFi).

Stabilire il collegamento all'inverter nelle impostazioni di rete (l'inverter viene

2

visualizzato con il nome "Fronius_240.XXXXXX").
Password: Inserire "12345678" e confermare.

3

Nella barra degli indirizzi del browser digitare l'indirizzo IP "http://

4

192.168.250.181" e confermare.

Verrà visualizzata la pagina iniziale di Fronius Datamanager.

LAN:

Collegare Fronius Datamanager e computer con un cavo LAN.

1

Posizionare l'interruttore IP di Fronius Datamanager su "A".

2

Nella barra degli indirizzi del browser digitare l'indirizzo IP "http://

3

169.254.0.180" e confermare.

Richiamare il sito Web di Fronius Datamanager.

1

Aprire il browser web.

-

Nella barra degli indirizzi del browser digitare l'indirizzo IP (indirizzo IP

-

della rete WLAN: "192.168.250.181", indirizzo IP della rete LAN:
"169.254.0.180") o digitare e confermare il nome host e di dominio di Fro­nius Datamanager.
Verrà visualizzato il sito Web di Fronius Datamanager.

-

Fare clic sul pulsante "Impostazioni".

2

Accedere all'area di login con l'utente "service" e la password di servizio.

3

Richiamare l'area di menu "Contatore".

4

Selezionare il contatore primario dall'elenco a discesa.

5

Fare clic sul pulsante "Impostazioni".

6

Impostare la posizione del contatore (punto di alimentazione o punto di con-

7

sumo) nella finestra pop-up. Per ulteriori informazioni sulla posizione di Fro­nius Smart Meter, vedere Posizionamento a pagina 6.

23

Fare clic sul pulsante "Ok" quando viene visualizzato lo stato "OK". Se viene

8

visualizzato lo stato "timeout", ripetere l'operazione.

9

Fare clic sul pulsante per salvare le impostazioni.

Fronius Smart Meter è configurato come contatore primario.

Nell'area di menu "Visualizzazione generale corrente" vengono visualizzati la po-
tenza dei moduli solari, l'autoconsumo, l'alimentazione di rete e la carica della
batteria (se disponibile).

Configurazione
di Fronius Smart
Meter come con­tatore seconda­rio

Richiamare il sito Web di Fronius Datamanager.

1

Aprire il browser web.

-

Nella barra degli indirizzi del browser digitare l'indirizzo IP (indirizzo IP

-

della rete WLAN: "192.168.250.181", indirizzo IP della rete LAN:
"169.254.0.180") o digitare e confermare il nome host e di dominio di Fro­nius Datamanager.
Verrà visualizzato il sito Web di Fronius Datamanager.

-

Fare clic sul pulsante "Impostazioni".

2

Accedere all'area di login con l'utente "service" e la password di servizio.

3

Richiamare l'area di menu "Contatore".

4

Selezionare il contatore secondario dall'elenco a discesa.

5

Fare clic sul pulsante "Aggiungi".

6

Inserire il nome del contatore secondario nel campo di immissione "Denomi-

7

nazione".

Inserire l'indirizzo precedentemente assegnato nel campo di immissione "In-

8

dirizzo Modbus".

Completare la descrizione del contatore.

9

10

Fare clic sul pulsante per salvare le impostazioni.

Fronius Smart Meter è configurato come contatore secondario.

24

Inverter Fronius GEN24

open access point

1

FRONIUS_PILOTxxx

Secured

Password:

12345678

2

192.168.250.181

In generale IMPORTANTE! Solo tecnici qualificati devono configurare le impostazioni della

voce di menu "Configurazione apparecchio"!

Per la voce di menu "Configurazione apparecchio" è necessario immettere la pas­sword tecnico.

È possibile utilizzare Fronius Smart Meter trifase o monofase. In entrambi i casi
la selezione viene eseguita mediante la voce "Componenti". Il tipo di contatore
viene rilevato automaticamente.

È possibile selezionare un contatore primario e vari contatori secondari. Occorre
prima configurare il contatore primario prima di poter selezionare un contatore
secondario.

IT

Installazione
tramite browser

WLAN:

1

Aprire il punto di accesso toccando il sensore 1 volta → il LED di comunica­zione lampeggia in blu.

Stabilire il collegamento all'inverter nelle impostazioni di rete (l'inverter viene

2

visualizzato con il nome "FRONIUS_PILOT" e il numero di serie dell'apparec­chio).

Password: inserire 12345678 e confermare.

3

IMPORTANTE!

Per l'immissione della password in Windows 10, è necessario attivare prima il
link "Connetti con una chiave di sicurezza di rete" per abilitare il collegamen­to con la password: 12345678.

Inserire l'indirizzo IP 192.168.250.181 nella barra degli indirizzi del browser e

4

confermare. Si apre la procedura di installazione guidata.
Seguire la procedura di installazione guidata in ogni punto e completare l'in-

5

stallazione.
Aggiungere i componenti del sistema in Fronius Solar.web e mettere in fun-

6

zione l'impianto fotovoltaico.

La procedura guidata di rete e il setup del prodotto possono essere eseguiti indi­pendentemente l'uno dall'altro. Per l'installazione guidata di Fronius Solar.web è
necessaria una connessione di rete.

25

Ethernet:

169.254.0.180

21

open access point

Collegare all'inverter (LAN1) utilizzando un cavo di rete (CAT5 STP o supe-

1

riore).

2

Aprire il punto di accesso toccando il sensore 1 volta → LED di comunica­zione: luce blu lampeggiante.

Inserire l'indirizzo IP 169.254.0.180 nella barra degli indirizzi del browser e

3

confermare. Si apre la procedura di installazione guidata.
Seguire la procedura di installazione guidata in ogni punto e completare l'in-

4

stallazione.
Aggiungere i componenti del sistema in Fronius Solar.web e mettere in fun-

5

zione l'impianto fotovoltaico.

La procedura guidata di rete e il setup del prodotto possono essere eseguiti indi­pendentemente l'uno dall'altro. Per l'installazione guidata di Fronius Solar.web è
necessaria una connessione di rete.

Configurazione
di Fronius Smart
Meter come con­tatore primario

Configurazione
di Fronius Smart
Meter come con­tatore seconda­rio

Aprire il sito Web dell'inverter.

1

Aprire il browser web.

-

Nella barra degli indirizzi del browser digitare l'indirizzo IP (indirizzo IP

-

della rete WLAN: "192.168.250.181", indirizzo IP della rete LAN:
"169.254.0.180") o digitare e confermare il nome host e di dominio dell'in­verter.
Viene visualizzato il sito Web dell'inverter.

-

Fare sul clic pulsante "Configurazione apparecchio".

2

Accedere all'area di login con l'utente "Tecnico" e la password tecnico.

3

Richiamare l'area di menu "Componenti".

4

Fare clic sul pulsante "Aggiungi componenti".

5

Impostare la posizione del contatore (punto di alimentazione o punto di con-

6

sumo) nella finestra pop-up "Posizione". Per ulteriori informazioni sulla posi­zione di Fronius Smart Meter, vedere Posizionamento a pagina 6.

Fare clic sul pulsante "Aggiungi".

7

Fare clic sul pulsante "Salva" per salvare le impostazioni.

8

Fronius Smart Meter è configurato come contatore primario.

Aprire il sito Web dell'inverter.

1

Aprire il browser web.

-

Nella barra degli indirizzi del browser digitare l'indirizzo IP (indirizzo IP

-

della rete WLAN: "192.168.250.181", indirizzo IP della rete LAN:
"169.254.0.180") o digitare e confermare il nome host e di dominio dell'in­verter.
Viene visualizzato il sito Web dell'inverter.

-

Fare sul clic pulsante "Configurazione apparecchio".

2

26

Accedere all'area di login con l'utente "Tecnico" e la password tecnico.

3

Richiamare l'area di menu "Componenti".

4

Fare clic sul pulsante "Aggiungi componenti".

5

Selezionare il tipo di contatore (contatore dell'apparecchio di produzione/

6

utenze) nell'elenco a discesa "Posizione".
Inserire l'indirizzo precedentemente assegnato nel campo di immissione "In-

7

dirizzo Modbus".

Inserire il nome del contatore nel campo di immissione "Nome".

8

Nell'elenco a discesa "Categoria", selezionare la categoria (apparecchio di

9

produzione o utenze).
Fare clic sul pulsante "Aggiungi".

10

Fare clic sul pulsante "Salva" per salvare le impostazioni.

11

Fronius Smart Meter è configurato come contatore secondario.

IT

27

Dati tecnici

Dati tecnici Velocità di trasmissione Modbus: 9600 baud

Bit di parità: nessunoVersione software:

Datamanager 3.7.2/Energy Package 1.3.3

Entrata

Tensione nominale (4 conduttori)
Gamma di lavoro

Assorbimento di potenza nel percorso
della tensione (tensione max.)

Frequenza nominale
Tolleranza

Corrente nominale, lb 10 A

Corrente massima, Imax 63 A

Corrente di partenza 40 mA

Sovraccarico per breve tempo
(EN/IEC 62053-21, EN/IEC 62053-23)

Autoconsumo - Percorso della corren­te (corrente max.)

Fattore di potenza
Gamma di lavoro (EN/IEC 62053-21,
EN/IEC 62053-23)

Fattore di distorsione della corrente Secondo EN 50470

Uscita

230-400 V
±15%

2,2 VA (1,5 W) trifase

50-60 Hz

49...61 Hz

20 lmax/0,5 s

1,5 W per fase

Attiva cosφ 0,5 ind...0,8 cap,
Reattiva senφ 0,5 ind...0,5 cap

Energia a impulsi

Relè ottico con contatto di chiusura SPST-NO, a potenziale zero
Carico di contatto 27 V dc/ac - 50 mA

Energia assegnabile Energia attiva o reattiva
Valenza impulsi (programmabile) 1 imp/Wh-10 Wh-100 Wh-1 kWh-10

kWh o 1 imp/varh-10 varh-100 varh-1
kvarh-10 kvarh

Durata degli impulsi (programmabile) 50-100-150-200-300-400-500 ms
Comunicazione RS485

Separata galvanicamente dall'ingresso di misurazione
Standard RS485 - 3 conduttori
Trasmissione Seriale, asincrona
Protocollo Compatibile con Modbus RTU
Indirizzi 1...255
Numero di bit 8
Bit di stop 1
Bit di parità none (nessuno) - odd (dispari) - even

(pari)

Velocità di trasmissione 4800-9600-19200 bit/s

28

Uscita

Tempo di risposta < 200 ms

Isolamento (EN/IEC 62052-11, 62053-21)

Categoria di installazione III

Grado di inquinamento 2

Tensione di isolamento 300 V fase-neutro

Compatibilità elettromagnetica

Test emissioni Secondo EN/IEC 62052-11, EN50470

Test immunità Secondo EN/IEC 62052-11, EN50470

Condizioni di lavoro

Temperatura di riferimento 23 °C (±2 °C)

Gamma di lavoro -25...55 °C

Temperatura limite per stoccaggio e
trasporto

Tropicalizzazione

Potenza dissipata max. (per il dimen­sionamento termico del quadro elet­trico)

-40...70 °C

≤ 6 W

IT

Ambiente meccanico
Ambiente elettromagnetico

Corpo esterno

Corpo esterno 4 TE secondo DIN 43880

Pannello di controllo e coprimorsetti
sigillabili

Attacco Attacco a vite

Fissaggio Innestabile su guida DIN da 35 mm

Materiale corpo esterno Policarbonato, autoestinguente

Classe di protezione (EN60529) IP 51 pannello di controllo, IP 20 at-

Peso 260 g

Morsetti a vite
Ingresso di misurazione

Filo (rigido) Min. 1 mm²/max. 16 mm²
Filo (flessibile) Min. 1 mm²/max. 10 mm²

M1
E2

tacchi

Coppia consigliata 1,2 Nm/max. 1,4 Nm

Uscita

Filo (rigido) Min. 0,05 mm²/max. 4 mm²
Filo (flessibile) Min. 0,05 mm²/max. 2,5 mm²
Coppia consigliata 0,5 Nm/max. 0,8 Nm

29

Garanzia del co­struttore Fronius

Le Condizioni di garanzia dettagliate specifiche per paese sono disponili in Inter­net:
www.fronius.com/solar/warranty

Per usufruire dell'intero periodo di garanzia per gli inverter o gli accumulatori ap­pena installati, eseguire la registrazione su www.solarweb.com.

30

IT

31

-

-
