Obsah

Volba umístění a montážní polohy 5

Vysvětlení bezpečnostních pokynů 5
Bezpečnost 5
Předpisové použití 6
Vysvětlení symbolů – výběr umístění 7
Montážní poloha 8
Místo instalace – obecně 9

Montáž montážní konzoly 11

Bezpečnost 11
Výběr hmoždinek a šroubů 11
Doporučení pro šrouby 11
Otevření střídače 11
Montážní konzolu neprohýbejte ani nedeformujte 12
Instalace montážní konzoly na stěnu 13
Montáž montážní konzoly 13
Montáž střídače na sloup 14
Instalace montážní konzoly na kovový nosník 14

Připojení střídače k veřejné síti (strana AC) 15

Bezpečnost 15
Monitorování sítě 15
Přípojné svorky AC 16
Typy kabelů AC 16
Příprava hliníkových kabelů k připojení 16
Požadavky na neutrální vodič 17
Připojení přístroje střídače k veřejné síti (AC) 17
Položení kabelů AC 17
Maximální jištění na straně střídavého proudu 18

Připojení větví solárních panelů ke střídači 20

Bezpečnost 20
Všeobecné informace o solárních panelech 22
Přípojné svorky DC 22
Připojení hliníkových kabelů 22
Kontrola polarity a napětí větví solárních panelů 23
Pokyny pro zkušební přístroj 23
Solární panely se neuzemňují 24
Přípojka DC střídače 24
Položení kabelů v oblasti DC 26
Střídač Multi MPP Tracker – Fronius Primo 3.0 - 8.2 26

Datová komunikace 28

Vedení kabelů datové komunikace 28
Instalace zařízení Datamanager do střídače 28

Kabelové ochranné hadice – Austrálie 31

Kabelové ochranné hadice těsně uzavřete 31
Utěsnění vedení 31

Zavěšení střídače na montážní držák 32

Zavěšení střídače na montážní konzolu 32

První uvedení do provozu 34

První uvedení střídače do provozu 34

Pokyny pro aktualizaci softwaru 37

Pokyny pro aktualizaci softwaru 37

Karta USB jako datalogger a pro aktualizaci softwaru střídače 38

Karta USB jako datalogger 38
Data na USB flash disku 38
Objem dat a kapacita paměti 39
Vyrovnávací paměť 40
Vhodné USB flash disky 40
Karta USB pro aktualizaci softwaru střídače 41
Odpojení USB flash disku 41

Upozornění týkající se údržby 42

Údržba 42

CS

3

Čištění 42

Štítek se sériovým číslem k použití pro zákazníka 43

Štítek se sériovým číslem k použití pro zákazníka (Serial Number Sticker for Customer
Use)

43

4

Volba umístění a montážní polohy

CS

Vysvětlení bez­pečnostních po­kynů

NEBEZPEČÍ!

Označuje bezprostředně hrozící nebezpečí,

které by mělo za následek smrt nebo velmi těžká zranění, pokud by nebylo

▶

odstraněno.

VAROVÁNÍ!

Označuje případnou nebezpečnou situaci,

která by mohla mít za následek smrt nebo velmi těžká zranění, pokud by ne-

▶

byla odstraněna.

POZOR!

Označuje případnou závažnou situaci,

která by mohla mít za následek drobná poranění nebo lehká zranění a mate-

▶

riální škody, pokud by nebyla odstraněna.

UPOZORNĚNĹ!

Upozorňuje na možné ohrožení kvality pracovních výsledků a na případné
poškození zařízení.

Bezpečnost

VAROVÁNÍ!

Nebezpečí v důsledku nesprávné obsluhy a nesprávně provedených prací.

Následkem mohou být těžká poranění a materiální škody.

Uvedení střídače do provozu smí provádět pouze vyškolená obsluha a jen

▶

v rámci technických předpisů.
Před instalací a uvedením do provozu si přečtěte návod k instalaci a návod k

▶

obsluze.

VAROVÁNÍ!

Nebezpečí v důsledku nesprávně provedených prací.

Následkem mohou být těžká poranění a materiální škody.

Vestavbu a připojení ochrany proti přepětí smí provádět pouze elektroinsta-

▶

latér s příslušným oprávněním!
Dodržujte bezpečnostní předpisy!

▶

Před veškerými pracemi na instalaci a připojení zajistěte, aby strany AC a DC

▶

střídače byly odpojeny od proudu.

5

Požární prevence

POZOR!

Chybné a neodborné instalace představují nebezpečí.

Důsledkem může být poškození střídačů a dalších vodivých součástí fotovol­taického systému v důsledku nesprávné nebo neodborné instalace.
Chybná nebo neodborná instalace může vést k přehřátí kabelů a svěracích míst a
ke vzniku oblouků. Může dojít k tepelnému poškození a následnému požáru.

Při připojení kabelů AC a DC dodržujte následující pokyny:

Všechny přípojné svorky řádně dotáhněte s utahovacím momentem uve-

▶

deným v návodu k obsluze
Všechny zemnicí svorky (PE/GND) řádně dotáhněte s utahovacím momentem

▶

uvedeným v návodu k obsluze, stejně tak volné zemnicí svorky
Kabely nepřetěžujte

▶

Kabely prohlédněte, zda nejsou poškozené a zda jsou správně vedené

▶

Dodržujte bezpečnostní pokyny, návod k obsluze i místní předpisy pro připo-

▶

jení

Střídač vždy pevně přišroubujte k montážní konzole pomocí fixačních šroubů

▶

a utahovacím momentem uvedeným v návodu k obsluze.
Střídač uvádějte do provozu výhradně s pevně dotaženými fixačními šrouby!

▶

Předpisové
použití

Bezpodmínečně dodržujte pokyny výrobce pro připojení, instalaci a provoz.
Pečlivě proveďte všechny instalace a spojení podle pokynů a předpisů, abyste
omezili riziko na minimum.
Utahovací momenty pro jednotlivá svěrací místa najdete v příslušném návodu k
instalaci přístroje.

Střídač je určen výlučně pro připojení a provoz s neuzemněnými solárními panely.
Solární panely se nesmí uzemnit na kladném ani na záporném pólu.

Solární střídač je určen výlučně pro převádění stejnosměrného proudu ze
solárních panelů na střídavý a jeho následné dodávání do veřejné elektrické sítě.
Za nepředpisové použití se považuje:

jakékoli jiné a tento rámec přesahující použití

-

přestavby na střídači, které nebyly společností Fronius výslovně doporučeny

-

vestavby součástek, které nebyly výslovně doporučeny nebo provedeny spo-

-

lečností Fronius.

Za škody vzniklé takovým používáním výrobce neručí.
Záruční nároky zanikají.

K předpisovému používání přístroje patří rovněž

kompletní seznámení se všemi bezpečnostními a varovnými pokyny v návodu

-

k obsluze a jejich dodržování,
provádění pravidelných inspekčních a údržbářských prací,

-

montáž podle návodu k obsluze.

-

Při sestavování fotovoltaického systému zajistěte, aby veškeré jeho součásti byly
provozovány výhradně v povoleném provozním rozsahu.

V zájmu trvalého zachování vlastností solárních panelů dodržujte veškerá
opatření doporučená výrobcem solárních panelů.

Dodržujte předpisy elektrorozvodného závodu týkající se dodávek energie do sítě.

6

Vysvětlení sym-

NH

3

bolů – výběr
umístění

CS

Střídač je určen pro montáž ve vnitřních prostorách.

Střídač je určen pro montáž ve venkovních prostorách.

Střídač je díky svému krytí IP 65 odolný vůči vodě tryskající ze
všech směrů, lze jej tedy provozovat i ve vlhkém prostředí.

Aby se střídač co nejméně zahříval, nevystavujte jej přímému
slunečnímu záření. Namontujte střídač do chráněné polohy, např.
v oblasti solárních panelů nebo pod přesahem střechy.

Nadmořská výška: do 4000 m

DŮLEŽITÉ! Je zakázáno instalovat a provozovat střídač v nad­mořské výšce vyšší než 4000 m.

Střídač neinstalujte v těchto místech:

oblasti výskytu čpavku, leptavých par, kyselin nebo solí

-

(např. sklady hnojiv, ventilátory stájí, chemická zařízení,
koželužné dílny atd.)

Vzhledem ke vzniku mírného hluku během určitých provozních
stavů neumísťujte střídač do bezprostřední blízkosti obydlí.

7

Střídač neinstalujte v těchto místech:

Střídač neinstalujte v těchto místech:

prostory se zvýšeným rizikem nehod způsobených chovnými

-

zvířaty (koně, dobytek, ovce, prasata atd.)
stáje a přilehlé prostory

-

sklady a zásobárny slámy, sena, řezanky, jadrných krmiv,

-

hnojiv atd.

Střídač neinstalujte v těchto místech:

prostory a prostředí s vysokou prašností

-

prostory a prostředí s velkou prašností vodivých částeček

-

(např. železné piliny)

skleníky

-

sklady a místa zpracování ovoce, zeleniny a vinařských pro-

-

duktů
prostory pro přípravu jadrných krmiv, zelených krmiv a

-

krmných směsí

Montážní poloha

Střídač je určen ke svislé montáži na svislou stěnu nebo sloup.

Střídač je určen pro vodorovnou montážní polohu.

Střídač je vhodný pro montáž na šikmou plochu.

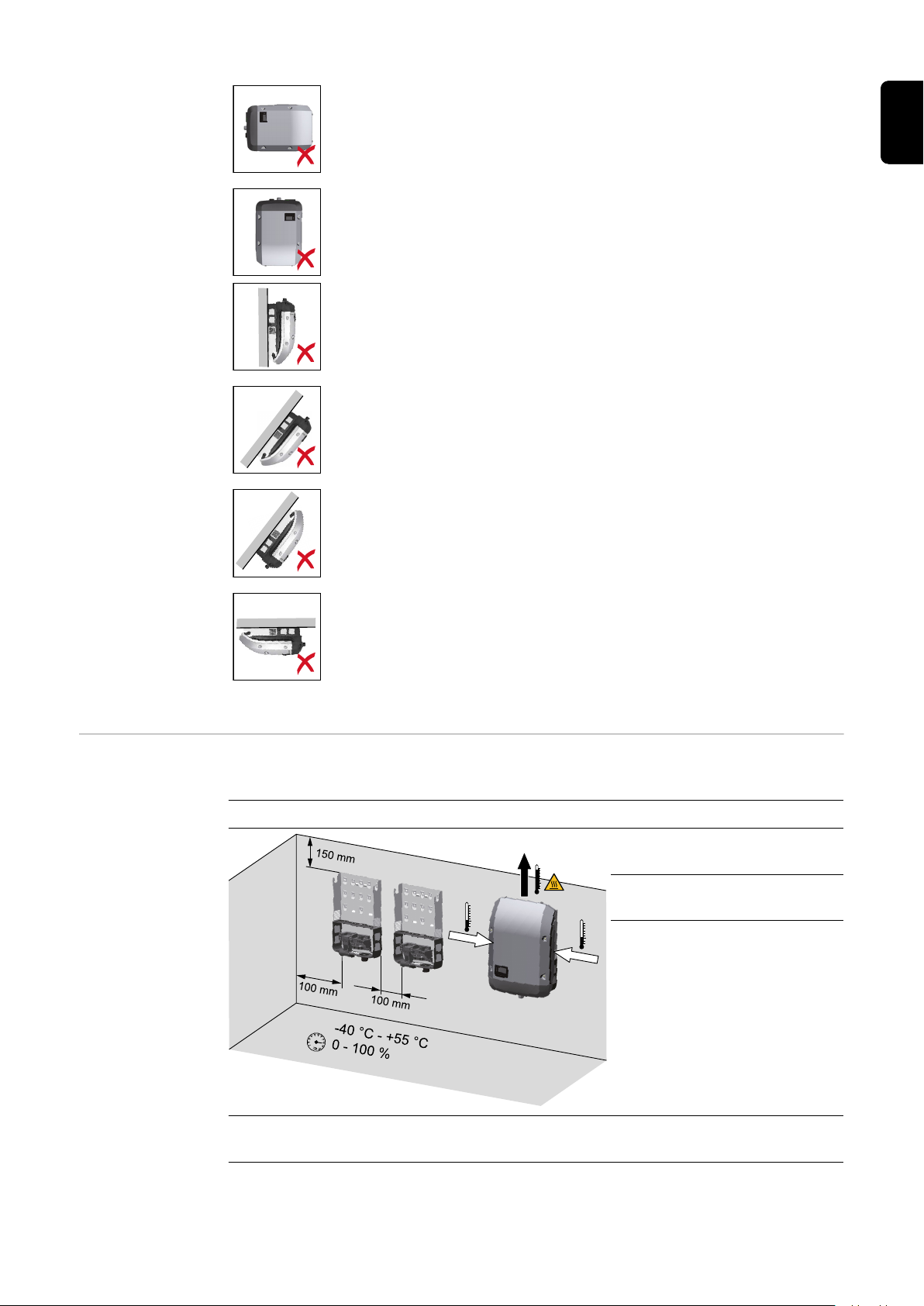

Střídač neinstalujte na šikmou plochu s přípojkami orientovanými
nahoru.

Na svislou stěnu či sloup neinstalujte střídač do šikmé polohy.

8

Na svislou stěnu či sloup neinstalujte střídač do vodorovné polohy.

Na svislou stěnu či sloup neinstalujte střídač s přípojkami oriento­vanými nahoru.

Střídač neinstalujte převisle s přípojkami orientovanými nahoru.

Střídač neinstalujte převisle s přípojkami orientovanými dolů.

CS

Místo instalace –
obecně

Střídač neinstalujte na strop.

Při výběru místa pro střídač dodržujte následující kritéria:

Zařízení instalujte pouze na pevný, nehořlavý podklad

Max. okolní teplota:

-40 °C až +55 °C

Relativní vlhkost vzduchu:
0–100 %

Směr proudění vzduchu uv­nitř střídače je zleva a zprava
nahoru (přívod studeného
vzduchu vlevo a vpravo, od­vod teplého vzduchu na­hoře).
Odváděný vzduch může do­sahovat teploty až 70 °C.

V případě zabudování střídače do skříňového rozvaděče nebo podobného
uzavřeného prostoru zajistěte dostatečný odvod tepla pomocí nuceného větrání

9

Má-li být střídač instalován na vnější zeď stájí, ponechejte mezi střídačem a
větracími otvory či jinými otvory ve zdech vzdálenost alespoň 2 m ve všech
směrech.
Místo instalace dále nesmí být kontaminováno čpavkem, leptavými parami, sole­mi ani kyselinami.

10

Montáž montážní konzoly

CS

Bezpečnost

VAROVÁNÍ!

Nebezpečí poranění zbytkovým napětím kondenzátorů.

Následkem může být úraz elektrickým proudem.

Vyčkejte na vybití kondenzátorů. Doba vybití je 5 minut.

▶

POZOR!

Nebezpečí poškození střídače znečištěnými nebo vodou potřísněnými
přípojnými svorkami a kontakty připojovací části.

Následkem může být poškození střídače.

Během vrtání zajistěte, aby nedošlo k navlhnutí nebo znečištění přípojných

▶

svorek a kontaktů připojovací části.
Montážní konzola bez výkonového dílu neodpovídá krytí kompletního

▶

střídače, a proto nesmí být namontována bez výkonového dílu.
Při montáži chraňte montážní konzolu před znečištěním a vlhkostí.

▶

Upozornění! Krytí IP 65 platí jen tehdy, pokud

střídač je zavěšen v montážní konzole a je k ní pevně přišroubovaný,

-

kryt části pro datovou komunikaci je namontovaný na střídači a pevně

-

přišroubovaný.

Pro montážní konzolu bez střídače a vzduchový kanál platí krytí IP 20!

Výběr hmoždi­nek a šroubů

Doporučení pro
šrouby

Otevření
střídače

Důležité! V závislosti na podkladu je pro instalaci montážní konzoly vyžadován

různý upevňovací materiál. Upevňovací materiál proto není součástí dodávky
střídače. Za správný výběr upevňovacího materiálu je odpovědný montážní pra­covník.

Pro montáž střídače doporučuje výrobce použití ocelových nebo hliníkových
šroubů o průměru 6 až 8 mm.

VAROVÁNÍ!

Nebezpečí v důsledku nedostatečného propojení ochranného vodiče.

Následkem mohou být těžká poranění a materiální škody.

Šrouby připevňující plášť jsou určeny k uzemnění pláště prostřednictvím

▶

ochranného vodiče, a proto nesmějí být v žádném případě nahrazeny jinými
šrouby bez spolehlivého propojení s ochranným vodičem!

11

1 2

3 4

Montážní konzo­lu neprohýbejte
ani nedeformujte

Upozornění! Při instalaci montážní konzoly na stěnu nebo sloup zajistěte, aby ne-

došlo k poškození nebo deformaci montážní konzoly.

12

Instalace
montážní konzo­ly na stěnu

1 2

Tip: Střídač namontujte tak, aby displej byl ve
výšce očí

3

CS

Upozornění! Při instalaci montážní

konzoly na zeď zajistěte, aby nedošlo k
poškození nebo deformaci montážní
konzoly.

Montáž montážní
konzoly

1 2

13

3

Montáž střídače
na sloup

Instalace
montážní konzo­ly na kovový
nosník

Pro montáž střídače na sloup nebo svi­slý nosič doporučuje Fronius použít
běžnou upevňovací sadu na sloup.

Pomocí této upevňovací sady na sloup
lze namontovat střídač na kulatý nebo
pravoúhlý sloup různého průměru.

Příklad upevňovací sady na sloup

Montážní konzola musí být připevněna alespoň ve 4 bodech.

1

14

Připojení střídače k veřejné síti (strana AC)

CS

Bezpečnost

VAROVÁNÍ!

Nesprávná obsluha a chybně provedené práce mohou zapříčinit závažná zranění
a materiální škody.

Uvedení střídače do provozu smí provádět pouze vyškolená obsluha a jen v rámci
technických předpisů. Před instalací a uvedením do provozu si přečtěte návod k
instalaci a návod k obsluze.

VAROVÁNÍ!

Úraz elektrickým proudem může být smrtelný.

Nebezpečí poranění síťovým napětím a stejnosměrným napětím ze solárních pa­nelů, které jsou vystaveny světlu.

Před veškerými pracemi na připojení zajistěte, aby strany AC a DC střídače

▶

byly odpojeny od proudu.
Pevné připojení k veřejné elektrické síti smí provést pouze elektroinstalatér

▶

s příslušným oprávněním.

VAROVÁNÍ!

Úraz elektrickým proudem může být smrtelný.

Nebezpečí poranění síťovým napětím a stejnosměrným napětím ze solárních pa­nelů.

Hlavní spínač DC slouží výlučně k bezproudovému spínání výkonového dílu. V

▶

případě vypnutí hlavního spínače DC je připojovací část stále pod napětím.
Veškeré údržbářské a servisní práce se smějí provádět pouze tehdy, když jsou

▶

výkonový díl a připojovací část od sebe oddělené.
Výkonový díl se smí odpojit od montážní konzoly jen v beznapěťovém stavu.

▶

Údržbářské a servisní práce na výkonovém dílu střídače smějí provádět pouze

▶

servisní pracovníci proškolení společností Fronius.

POZOR!

Nebezpečí poškození střídače nesprávně dotaženými přípojnými svorkami.

Nesprávné dotažení přípojných svorek může zapříčinit tepelné poškození střídače
a následně vést k požáru. Při připojování kabelů AC a DC dbejte, aby všechny
přípojné svorky byly správně dotažené uvedeným utahovacím momentem.

DŮLEŽITÉ! Pro dosažení řádného uzemnění je třeba při montáži všechny 3 zem­nicí svorky PE pevně utáhnout s určeným utahovacím momentem.

Monitorování sítě Pro optimální funkci monitorování sítě musí být odpor přívodů k přípojným

svorkám AC co nejnižší.

15

Přípojné svorky
AC

PE Ochranný vodič / uzemnění
L1 Fázový vodič
N Neutrální vodič

Max. průřez každého kabelu:
16 mm²

Min. průřez každého kabelu:
v závislosti na jištění na straně AC, mi­nimálně však 2,5 mm²

Kabely AC lze připojit k přípojným
svorkám AC bez izolace vodičů.

DŮLEŽITÉ! Při použití izolace vodičů pro kabely AC o průřezu 16 mm² musejí být
izolace vodičů s pravoúhlým průřezem krimpované.
Použití izolace vodičů s límcem je přípustné pouze do průměru kabelů max. 10
mm².

Typy kabelů AC K přípojným svorkám AC střídače lze připojit kabely AC následujících typů:

měděný nebo hliníkový: kulatý, jednožilový

-

měděný: kulatý lankový až do třídy vodiče 4

-

Příprava
hliníkových ka­belů k připojení

Přípojné svorky na straně AC slouží k připojení kulatých jednodrátových
hliníkových kabelů. Vzhledem k reakci hliníku se vzduchem, při které vzniká
odolná, nevodivá oxidová vrstva, je při připojování hliníkových kabelů nutné do­držovat následující pokyny:

snížené jmenovité proudy pro hliníkové kabely

-

níže uvedené podmínky připojení

-

Při použití hliníkových kabelů vždy věnujte pozornost informacím od výrobce ka­belů.

Při volbě průřezu kabelů dodržujte místní předpisy.

Podmínky připojení:

Z odizolovaného konce kabelu pečlivě oškrábejte zoxidovanou vrstvu,

1

například pomocí nože.

16

DŮLEŽITÉ! Nepoužívejte kartáč, pilník nebo smirkový papír; hliníkové částice na
nich ulpívají a mohou být přeneseny na jiné vodiče.

Po odstranění zoxidované vrstvy namažte konec kabelu neutrálním mazivem,

2

například vazelínou bez obsahu kyselin a zásad.
Ihned poté konec kabelu připojte do svorky.

3

DŮLEŽITÉ!V případě odpojení kabelu, který je třeba znovu připojit, proces zopa-

kujte.

CS

Požadavky na
neutrální vodič

Připojení přístro­je střídače k
veřejné síti (AC)

Upozornění!

Zajistěte, aby byl neutrální síťový vodič uzemněný. U sítí IT (izolované sítě bez

-

uzemnění) není toto uzemnění k dispozici a provoz střídače není možný.
Připojení neutrálního vodiče je pro provoz střídače nezbytné. Nedostatečně

-

dimenzovaný neutrální vodič může negativně ovlivnit funkci střídače, a to
dodávku energie do sítě. Neutrální vodič tedy musí být dimenzovaný stejně ja­ko ostatní vodiče pod proudem.

1 2

Položení kabelů
AC

3 4

Upozornění! Dodržujte údaje týkající se točivého
momentu vytištěné po straně pod přípojnými
svorkami!

Upozornění!

Při připojování kabelů AC ke svorkám AC vytvořte u kabelů AC smyčky!

-

Při upevňování kabelů AC pomocí metrických šroubových spojení dbejte na

-

to, aby smyčky nevyčnívaly z připojovací části.
Jinak se nepodaří střídač znovu uzavřít.

17

DŮLEŽITÉ! Ochranný vodič PE kabelu AC musí být uložen tak, aby se v případě
selhání odlehčení tahu odpojil jako poslední.
Můžete například odměřit delší ochranný vodič PE a vytvořit jeho smyčku.

Jsou-li kabely AC uloženy přes hřídel hlavního vypínače DC nebo křížem přes
připojovací blok hlavního vypínače DC, mohou se při vykývnutí střídače poškodit
nebo mohou bránit vykývnutí střídače.

DŮLEŽITÉ! Kabely AC neukládejte přes hřídel hlavního vypínače DC ani křížem
přes připojovací blok hlavního vypínače DC!

Maximální jištění
na straně
střídavého prou­du

Při ukládání velmi dlouhých stočených
kabelů AC nebo DC do připojovací
části připevněte kabely pomocí kabe­lových příchytek k připraveným očkům
na horní a spodní straně připojovacího
bloku.

18

Max. výstupní nad-

Střídač Fáze Max. výkon

Fronius Primo 3.0-1 1 3000 W 1x C 63 A

proudová ochrana

Max. výstupní nad-

Střídač Fáze Max. výkon

Fronius Primo 3.5-1 1 3500 W 1x C 63 A

Fronius Primo 3.6-1 1 3600 W 1x C 63 A

Fronius Primo 4.0-1 1 4000 W 1x C 63 A

Fronius Primo 4.6-1 1 4600 W 1x C 63 A

proudová ochrana

CS

Fronius Primo 5.0-1
AUS

Fronius Primo 5.0-1 1 5000 W 1x C 63 A

Fronius Primo 5.0-1 SC 1 5000 W 1x C 63 A

Fronius Primo 6.0-1 1 6000 W 1x C 63 A

Fronius Primo 8.2-1 1 8200 W 1x C 63 A

UPOZORNĚNĹ!

Místní předpisy, provozovatel distribuční soustavy a další skutečnosti mohou
vyžadovat zapojení proudového chrániče (RCD) do přípojného vedení AC.

Pro tento případ obecně postačí proudový chránič typu A. V ojedinělých přípa­dech a v závislosti na místních podmínkách však může dojít k chybnému chování
proudového chrániče typu A.
Z tohoto důvodu společnost Fronius doporučuje použít proudový chránič, který je
vhodný pro měnič frekvence.

1 5000 W 1x C 63 A

19

Připojení větví solárních panelů ke střídači

Bezpečnost

VAROVÁNÍ!

Nebezpečí v důsledku nesprávné obsluhy a nesprávně provedených prací.

Následkem mohou být těžká poranění a materiální škody.

Uvedení střídače do provozu smí provádět pouze vyškolená obsluha a jen

▶

v rámci technických předpisů.
Před instalací a uvedením do provozu si přečtěte návod k instalaci a návod k

▶

obsluze.

VAROVÁNÍ!

Nebezpečí poranění síťovým napětím a stejnosměrným napětím ze solárních pa­nelů, které jsou vystaveny světlu.

Následkem může být úraz elektrickým proudem.

Před veškerými pracemi na připojení zajistěte, aby strany AC a DC střídače

▶

byly odpojeny od proudu.
Pevné připojení k veřejné elektrické síti smí provést pouze elektroinstalatér

▶

s příslušným oprávněním.

VAROVÁNÍ!

Nebezpečí úrazu elektrickým proudem z důvodu nesprávného nebo nedosta­tečného uzemnění solárních panelů.

Úraz elektrickým proudem může být smrtelný.

Podle směrnice IEC 62109-2:2011 se smí uzemnění solárních panelů ve

▶

střídači (předepsané výrobcem solárních panelů) provádět výhradně pomocí
uvedené pojistky.

VAROVÁNÍ!

Nebezpečí poranění stejnosměrným napětím ze solárních modulů.

Úraz elektrickým proudem může být smrtelný. U uzemněných solárních panelů je
kontrola izolace střídače deaktivována.

Zajistěte, aby uzemněné solární panely byly izolovány podle ochranné třídy II.

▶

Na dobře viditelné místo na fotovoltaickém systému nalepte odpovídající bez-

▶

pečnostní štítek.
Střídač nastavte tak, aby při vypadnutí pojistky došlo k zobrazení chybového

▶

hlášení.

VAROVÁNÍ!

Nebezpečí poranění síťovým napětím a stejnosměrným napětím ze solárních pa­nelů.

Následkem může být úraz elektrickým proudem.

Hlavní spínač DC slouží výlučně k bezproudovému spínání výkonového dílu. V

▶

případě vypnutí hlavního spínače DC je připojovací část stále pod napětím.
Veškeré údržbářské a servisní práce se smějí provádět pouze tehdy, když jsou

▶

výkonový díl a připojovací část od sebe oddělené.
Samostatnou část výkonového dílu lze od připojovací části odpojit pouze v

▶

beznapěťovém stavu.
Údržbářské a servisní práce na výkonovém dílu střídače smějí provádět pouze

▶

servisní pracovníci proškolení společností Fronius.

20

VAROVÁNÍ!

Nebezpečí v důsledku nedostatečného propojení ochranného vodiče.

Následkem mohou být těžká poranění a materiální škody.

Šrouby připevňující plášť jsou určeny k uzemnění pláště prostřednictvím

▶

ochranného vodiče, a proto nesmějí být v žádném případě nahrazeny jinými
šrouby bez spolehlivého propojení s ochranným vodičem!

POZOR!

Nebezpečí v důsledku znečištění nebo vody na přípojných svorkách a kontak­tech připojovací části.

Následkem mohou být škody na střídači.

Během vrtání zajistěte, aby nedošlo k navlhnutí nebo znečištění přípojných

▶

svorek a kontaktů připojovací části.
Montážní konzola bez výkonového dílu neodpovídá krytí kompletního

▶

střídače, a proto nesmí být namontována bez výkonového dílu. Při montáži
chraňte montážní konzolu před znečištěním a vlhkostí.

POZOR!

Nebezpečí v důsledku nesprávně dotažených přípojných svorek.

Následkem může být tepelné poškození střídače, které může vést k požárům.

Při připojování kabelů AC a DC dbejte, aby všechny přípojné svorky byly

▶

správně dotažené uvedeným utahovacím momentem.

CS

POZOR!

Nebezpečí z přetížení.

Následkem může být poškození střídače.

K jedné přípojné svorce DC připojujte maximálně 36 A.

▶

Kabely DC+ a DC- připojte na přípojné svorky DC+ a DC- střídače se

▶

správnou polaritou.

UPOZORNĚNÍ! Pokud jsou solární panely uzemněny přes uzemňovací pojistku in­stalovanou ve střídači, pak je v případě vypnutého hlavního spínače DC uzemnění
solárních panelů zrušeno!

UPOZORNĚNÍ! Při připojení hliníkových kabelů:

dodržujte národní a mezinárodní směrnice pro připojování hliníkových kabelů,

-

dodržujte pokyny výrobce kabelů.

-

Jednou ročně přezkoušejte pevné usazení kabelů podle uvedeného otáčivého

-

momentu.

UPOZORNĚNÍ! Solární panely připojené ke střídači musí odpovídat normě IEC
61730 třída A.

UPOZORNĚNÍ! Fotovoltaické panely, které jsou vystavené světlu, dodávají proud
do střídače.

UPOZORNĚNÍ! Při připojování kabelů DC dbejte na správnou polaritu.

UPOZORNĚNÍ! Při uzemnění rámů solárních panelů nebo jejich podstavců do-

držujte příslušné specifikace výrobce solárních panelů a místní směrnice!

UPOZORNĚNÍ! Pokud je střídač instalován v Austrálii nebo na Novém Zélandu
(požadovaná norma: AS4777.2:2020):

21

nesmí se provádět funkční uzemnění

-

střídač se nesmí používat ve 3fázové kombinaci, protože mezi střídači neexis-

-

tuje komunikativní spojení

Všeobecné infor­mace o solárních
panelech

Přípojné svorky
DC

Pro vhodný výběr solárních panelů a co nejhospodárnější využití střídače respek­tujte následující body:

Napětí naprázdno u solárních panelů při konstantním slunečním záření a kle-

-

sající teplotě stoupá.
Dodržujte teplotní koeficienty na datovém listu solárních panelů.

-

Přesné hodnoty pro dimenzování solárních panelů poskytnou pro tento účel

-

vytvořené výpočetní programy, například Fronius Solar.creator (creator.fro-

nius.com).

UPOZORNĚNĹ!

Před připojením solárních panelů překontrolujte, zda hodnota napětí pro solární
panely uvedená výrobcem odpovídá skutečné hodnotě.

Dodržujte bezpečnostní pokyny a předpisy výrobce solárních panelů týkající se
uzemnění.

Max. průřez každého kabelu DC:
16 mm²

Min. průřez každého kabelu DC:
2,5 mm²

Kabely DC lze připojit k přípojným
svorkám DC bez izolace vodičů.

UPOZORNĚNĹ!

Pro zajištění efektivního odlehčení ta­hu u větví solárních panelů použijte
výhradně stejně velké průřezy kabelů.

DŮLEŽITÉ! Při použití izolace vodičů u kabelů DC o průřezu 16 mm² musí být

izolace vodičů s pravoúhlým průřezem krimpované.
Použití izolace vodičů s límcem je přípustné pouze do průměru kabelů max. 10
mm².

Připojení
hliníkových ka­belů

22

Přípojné svorky na straně DC slouží pro připojení kulatých jednodrátových
hliníkových kabelů. Vzhledem k reakci hliníku se vzduchem, při které vzniká
odolná, nevodivá zoxidovaná vrstva, je při připojování hliníkových kabelů nutné
dodržovat následující pokyny:

snížené jmenovité proudy pro hliníkové kabely

-

níže uvedené podmínky připojení

-

Upozornění! Při použití hliníkových kabelů vždy věnujte pozornost informacím od
výrobce kabelů.

Upozornění! Při volbě průřezu kabelů dodržujte místní předpisy.

Podmínky připojení:

Z odizolovaného konce kabelu pečlivě oškrábejte zoxidovanou vrstvu, např.

1

pomocí nože.

DŮLEŽITÉ! Nepoužívejte kartáč, pilník nebo smirkový papír; hliníkové částice na
nich ulpívají a mohou být přeneseny na jiné vodiče.

Po odstranění zoxidované vrstvy namažte konec kabelu neutrálním mazivem,

2

např. vazelínou bez obsahu kyselin a zásad.
Ihned poté konec kabelu připojte do svorky.

3

DŮLEŽITÉ! V případě odpojení kabelu, který je třeba znovu připojit, proces zopa-

kujte.

CS

Kontrola polarity
a napětí větví
solárních panelů

Pokyny pro
zkušební přístroj

POZOR!

Nebezpečí v důsledku nesprávné pola­rity a napětí.

Následkem mohou být škody na
střídači.

Před připojením přezkoušejte pola-

▶

ritu a napětí větví solárního modu­lu

Zkušební přístroj odpovídající nákresu na výkonovém štítku zařízení není určen
pro provozní připojení k fotovoltaickému systému a nesmí se uvádět do provozu
pro jiné účely než předvádění.

DŮLEŽITÉ! U zkušebního přístroje v žádném případě nepřipojujte k přípojkám
DC kabely DC pod napětím.

Připojení kabelů bez napětí nebo částí kabelů pro účely předvádění je přípustné.

23

Solární panely se
neuzemňují

Střídač je určen výlučně pro připojení a
použití s neuzemněnými solárními pa­nely. Solární panely se nesmí uzemnit
na kladném ani na záporném pólu.

Přípojka DC
střídače

Vylamujte pouze tolik proříznutí, kolik je zapotřebí vést kabelů (např. pro 2 kabely
DC vylomte 2 proříznutí).

1 2

3 4

24

5 6

7 8

CS

9

25

Položení kabelů
v oblasti DC

Jsou-li kabely DC uloženy přes hřídel
hlavního vypínače DC nebo křížem přes
připojovací blok hlavního vypínače DC,
mohou se při vykývnutí střídače poško­dit nebo mohou bránit vykývnutí
střídače.

DŮLEŽITÉ! Kabely DC neukládejte
přes hřídel hlavního vypínače DC ani
křížem přes připojovací blok hlavního
vypínače DC!

Střídač Multi
MPP Tracker –
Fronius Primo

3.0 - 8.2

U střídačů Multi MPP Tracker jsou k dispozici 2 navzájem nezávislé vstupy DC
(MPP Tracker). Tyto vstupy mohou být obsazeny různým počtem panelů.
Pro každý MPP Tracker jsou k dispozici 2 svorky pro DC+. Pro DC- jsou k dispozici
celkem 4 svorky.

Připojení 2–4 větví v režimu Multi MPP Tracker:

Rozdělte větve mezi oba vstupy MPP
Trackeru (DC+1/DC+2). Svorky DC- je
možné použít libovolně, protože jsou
interně propojené.
Při prvním uvedení do provozu nastav­te MPP TRACKER 2 do polohy „ON“
(možno provést i dodatečně v základní
nabídce).

Připojení dvou polí solárních panelů ke střídači
Multi MPP Tracker

26

Režim Single MPP Tracker u střídače Multi MPP Tracker:

Pokud jsou větve spojeny pomocí
sběrného modulu větví a pro připojení
ke střídači se použije už jen jedno
sběrné vedení, musí být přípojky DC+1
(Pin 2) a DC+2 (Pin 1) propojené.
Průřez kabelu u přípojného vedení DC
musí být stejný jako u propojení. Pro­pojení svorek DC- není nutné, protože
tyto svorky jsou propojené interně.

Při prvním uvedení do provozu nastav­te MPP TRACKER 2 do polohy „OFF“
(možno provést i dodatečně v základní
nabídce).

Připojení několika spojených polí solárních pa­nelů ke střídači Multi MPP Tracker pomocí jed­noho vedení

Pokud je střídač Multi MPP Tracker
provozován v režimu Single MPP Trac­ker, proudy připojených vedení DC se
rovnoměrně rozdělí mezi oba vstupy.

Režim Single MPP Tracker s jedinou větví u střídače Multi MPP Tracker:

Pokud je pro připojení ke střídači
použita jen jedna větev, musí být
přípojky DC+1 (Pin 2) a DC+2 (Pin 1)
propojené.
Průřez kabelu u přípojného vedení DC
musí být stejný jako u propojení. Pro­pojení svorek DC- není nutné, protože
tyto svorky jsou propojené interně.

CS

Připojení jediné větve ke střídači Multi MPP Trac­ker

Při prvním uvedení do provozu nastav­te MPP TRACKER 2 do polohy „OFF“
(možno provést i dodatečně v základní
nabídce).

Pokud je střídač Multi MPP Tracker
provozován v režimu Single MPP Trac­ker, proudy připojených vedení DC se
rovnoměrně rozdělí mezi oba vstupy.

27

Datová komunikace

Vedení kabelů
datové komuni­kace

DŮLEŽITÉ! Provoz střídače s jednou volitelnou kartou a 2 vylomenými přihrádka-

mi na volitelné karty není přípustný.
Pro takový případ nabízí společnost Fronius odpovídající záslepku (42,0405,2020)
jako volitelnou výbavu.

DŮLEŽITÉ! Jsou-li do střídače zavedeny kabely datové komunikace, respektujte
následující body:

podle počtu a průřezu zavedených kabelů datové komunikace odstraňte

-

záslepky z těsnicích vložek a nasaďte kabely datové komunikace,
do volných otvorů v těsnicí vložce bezpodmínečně nasaďte příslušné záslep-

-

ky.

1 2

Instalace
zařízení Datama­nager do
střídače

3 4

VAROVÁNÍ!

Nebezpečí poranění zbytkovým napětím kondenzátorů.

Následkem může být úraz elektrickým proudem.

Vyčkejte na vybití kondenzátorů. Doba vybití je 5 minut.

▶

28

VAROVÁNÍ!

Nebezpečí v důsledku nedostatečného propojení ochranného vodiče.

Následkem mohou být těžká poranění a materiální škody.

Šrouby připevňující plášť jsou určeny k uzemnění pláště prostřednictvím

▶

ochranného vodiče, a proto nesmějí být v žádném případě nahrazeny jinými
šrouby bez spolehlivého propojení s ochranným vodičem!

DŮLEŽITÉ! Při manipulaci s volitelnými kartami dodržujte všeobecné předpisy
ESD.

DŮLEŽITÉ! Na jeden okruh Fronius Solar Net se smí použít jen jedno zařízení
Fronius Datamanager v režimu Master. Další karty Fronius Datamanager
přepněte do režimu Slave nebo je odinstalujte.
Volné přihrádky pro volitelné karty uzavřete výměnou krytu (číslo položky
42,0405,2094) nebo použijte střídač bez karty Fronius Datamanager (light verze).

DŮLEŽITÉ! Při instalaci karty Datama­nager do střídače vylomte pouze jeden
otvor pro PC-Board.

CS

1 2

29

3 4

5 6

30

Kabelové ochranné hadice – Austrálie

Conduit

Conduit

AC~

Inside

Outside

DC=

4

3

2

Permanently elastic sealant

Seal all used conduits!
Seal every incoming and every outgoing conduit!
Seal both conduit ends!

1

Conduit

Inverter housing

Conduit fitting

Permanently elastic

sealant

1

1

CS

Kabelové
ochranné hadice
těsně uzavřete

Utěsnění vedení

Dbejte, aby kabelové ochranné hadice těsně přiléhaly!

UPOZORNĚNĹ!

Kondenzace uvnitř vedení může
poškodit střídač nebo komponenty fo­tovoltaického systému.

Abyste předešli nežádoucí cirkulaci
vzduchu a kondenzaci ve vedení,

utěsněte všechna vedení pomocí

▶

permanentního elastického
těsnicího materiálu,
utěsněte všechna přívodní o od-

▶

chozí vedení,
utěsněte oba konce vedení.

▶

1

31

Zavěšení střídače na montážní držák

Zavěšení
střídače na
montážní konzo­lu

VAROVÁNÍ!

Nebezpečí v důsledku nedostatečného propojení ochranného vodiče.

Následkem mohou být těžká poranění a materiální škody.

Šrouby připevňující plášť jsou určeny k uzemnění pláště prostřednictvím

▶

ochranného vodiče, a proto nesmějí být v žádném případě nahrazeny jinými
šrouby bez spolehlivého propojení s ochranným vodičem!

Boční části krytu pláště jsou konstruovány tak, aby plnily funkci úchytů a nosných
držadel.

Upozornění! Střídač je z bezpečnostních důvodů opatřen pojistkou, která
umožňuje nasunutí střídače do montážní konzoly pouze tehdy, je-li hlavní vypínač
DC vypnutý.

Střídač zavěšujte a nasunujte do montážní konzoly pouze při vypnutém

-

hlavním vypínači DC.
Střídač nezavěšujte ani nenasunujte násilím.

-

Připevňovací šrouby v části střídače pro datovou komunikaci slouží k upevnění
střídače do montážní konzoly. Správně dotažené připevňovací šrouby jsou před­pokladem řádného kontaktu mezi střídačem a montážní konzolou.

POZOR!

Nebezpečí v důsledku nesprávně dotažených připevňovacích šroubů.

Následkem mohou být oblouky vznikající při provozu střídače, které mohou vést
k požárům.

Připevňovací šrouby vždy utahujte udávaným utahovacím momentem.

▶

1 2

32

3 4

CS

33

První uvedení do provozu

1

2

S

e

l

e

c

t

C

o

u

n

t

r

y

1

2

50 Hz
International 50 Hz

První uvedení
střídače do pro­vozu

VAROVÁNÍ!

Nebezpečí v důsledku nesprávné obsluhy a nesprávně provedených prací.

Následkem mohou být těžká poranění a materiální škody.

Uvedení střídače do provozu smí provádět pouze vyškolená obsluha a jen

▶

v rámci technických předpisů.
Před instalací a uvedením do provozu si přečtěte návod k instalaci a návod k

▶

obsluze.

Při prvním uvedení střídače do provozu se musí zvolit různá nastavení.

Pokud je nastavování přerušeno před dokončením, lze jej znovu spustit rese­továním AC. Resetování AC lze provést vypnutím a zapnutím jističe.

Nastavení země je možné provést pouze při prvním uvedení střídače do provozu.
Pokud je nutné nastavení země dodatečně změnit, kontaktujte prosím pracovníky
technické podpory.

1

2

34

3

* Příklady nastavení země

CONFIG

2

1

2

1

2

1

BASIC

MPP TRACKER 2

Dostupná nastavení země se mohou při aktualizaci softwaru změnit. Níže uvedený seznam proto ne­musí přesně souhlasit s displejem na střídači.

50Hz International 50 Hz
60Hz International 60 Hz
AUS1 Australia AUS1 - AS/

NZS4777.2
AUS2 Australia AUS2 - VIC
AUS3 Australia AUS3 - NSW

Ausgrid
AUS4 Australia AUS4 - QLD
AUS5 Australia AUS5 - SA
AUS6 Australia AUS6 - WA -

WP
AUS7 Australia AUS7 - WA -

HP
AUA Australia Region A 2020
AUB Australia Region B 2020
AUC Australia Region C 2020
BE Belgique / België
BR2 Brasil: ≤ 6 kVA
BR3 Brasil: > 6 kVA
BR5 Brasil 240V: ≤ 6 kVA
BR6 Brasil 240V: > 6 kVA
CH Schweiz / Suisse / Sviz-

zera / Svizra
CL Chile
CY Κύπρος / Kıbrıs / Cyprus
CZ Česko
DE1F Deutschland (≤ 4,6 kVA)

- konst. cosPhi(1)

DE1P Deutschland (≤ 4,6 kVA)

- cosPhi(P) 0,95

DE2F Deutschland (> 4,6 kVA)

- konst. cosPhi(1)

DE2P Deutschland (> 4,6 kVA)

- cosPhi(P) 0,9

DE2U Deutschland (> 4,6 kVA)

- Q(U)
DKA1 West Denmark - 125kW
DU1 Dubai < 10 kW
EE Estonia
ES España
ESA España - Type A
ESOS Territorios españoles en

el extranjero (Spanish

Oversea Islands)
EULV EU - low voltage
EUMV EU - medium voltage
FRLV France
G98 Great Britain GB - G98
G99 Great Britain GB - G99
GB Great Britain
GR Ελλάδα
HR Hrvatska
HU Magyarország
IE Éire / Ireland
IN India

IT6 Italia ≤ 11,08 kVA 2019
IT7 Italia > 11,08 kVA 2019
JO98 Jordan G98
JO99 Jordan G99
LK Sri Lanka
MG50 Microgrid 50 Hz
MG60 Microgrid 60 Hz
NI98 Northern Ireland G98
NI99 Northern Ireland G99
NIE1 Northern Ireland <16A
NIE2 Northern Ireland >16A
NL Nederland
NO Norge
NZ New Zealand
NZ1 New Zealand 2020
PL Poland
PT Portugal
RO România
SA Saudi Arabia
SE Sverige
SI Slovenija
SK Slovensko
TH M Thailand MEA
TH P Thailand PEA
TR Türkiye
UA Україна
ZA South Africa / Suid-Afri-

ka

CS

4

6

5

7

35

8 9

36

Pokyny pro aktualizaci softwaru

+

3

5

4

4

1

2

2

CS

Pokyny pro aktu­alizaci softwaru

Je-li střídač dodán s USB flash diskem,
je třeba při uvedení střídače do provo­zu aktualizovat software střídače:

Připojte USB flash disk do části

1

střídače pro datovou komunikaci.
Přejděte do nabídky Setup.

2

Vyberte položku nabídky „USB“.

3

Vyberte možnost „Software Upda-

4

te“ (Aktualizovat software).
Provedení aktualizace

5

37

Karta USB jako datalogger a pro aktualizaci soft­waru střídače

Karta USB jako
datalogger

Data na USB fla-
sh disku

Karta USB může po připojení k zásuvce USB A fungovat jako datalogger střídače.

Údaje uložené na kartě USB je možné kdykoli zobrazit prostřednictvím na­hraného souboru CSV v programech jiných výrobců (např. Microsoft® Excel).

Starší verze programu Excel (až Excel 2007) mají počet řádků omezený na 65536.

V případě použití USB flash disku jako dataloggeru jsou automaticky založeny tři
soubory:

Systémový soubor FRONIUS.sys:

-

Do souboru jsou ukládány informace ze střídače, které nejsou pro zákazníka
relevantní. Soubor nesmí být samostatně smazán. Smazat lze pouze všechny
soubory (sys, fld, csv) najednou.

Soubor protokolu DALO.fld:

-

Soubor protokolu pro načítání dat v softwaru Fronius Solar.access.

Bližší informace týkající se softwaru Fronius Solar.access najdete v návodu k
obsluze „DATCOM Detail“ na adrese: http://www.fronius.com

Soubor protokolu DATA.csv:

-

Soubor protokolu pro načítání dat v tabulkovém kalkulačním programu
(např.: Microsoft® Excel)

Datová struktura na USB flash disku

(1) Kořenový adresář USB (root di-

rectory)

(2) Střídač Fronius (Fronius Galvo,

Fronius Symo, Fronius Primo
nebo Fronius Eco)

(3) Číslo střídače – je možné nasta-

vit v nabídce Setup pod po­ložkou DATCOM

Pokud má několik střídačů přiřazené
stejné číslo střídače, budou všechny tři
soubory uloženy do stejné složky. K
názvu souboru bude připojeno číslo
(např.: DALO_02.fld)

38

Struktura souboru CSV:

(1) (2) (3)

(4)

(5) (6) (7)

(8)

(9)

(1) ID
(2) Číslo střídače
(3) Typ střídače (kód DATCOM)
(4) Interval ukládání dat v sekundách
(5) Energie ve wattsekundách vztažená na interval ukládání dat
(6) Induktivní jalový výkon
(7) Kapacitní jalový výkon
(8) Střední hodnoty během intervalu ukládání dat (napětí AC, proud AC,

napětí DC, proud DC)

(9) Další informace

CS

Objem dat a ka­pacita paměti

Na USB flash disk s paměťovou kapacitou např. 1 GB lze při intervalu ukládání 5
minut ukládat údaje po dobu cca 7 let.

Soubor CSV

Soubory CSV mohou obsahovat pouze 65535 řádků (datových vět) (až do verze
2007 programu Microsoft ® Excel, poté bez omezení).
Při intervalu ukládání 5 minut je 65535 řádků popsáno během cca 7 měsíců (veli­kost souboru CSV cca 8 MB).
Chcete-li předejít ztrátě dat, je třeba soubor CSV během těchto 7 měsíců uložit
do počítače a smazat z USB flash disku. V případě delšího intervalu ukládání se
odpovídajícím způsobem prodlužuje i tato doba.

Soubor FLD

Soubor FLD by neměl být větší než 16 MB. To odpovídá intervalu ukládání 5 mi­nut po dobu cca 6 let.
V případě, že soubor překročí hranici 16 MB, je třeba zálohovat jej v počítači a
smazat z USB flash disku.

Po zálohování a odstranění údajů může být USB flash disk opět připojen pro
záznam dalších údajů, aniž byste museli provést další pracovní kroky.

Upozornění! Zaplnění USB flash disku může vést ke ztrátě dat nebo přepsání
údajů. Při vkládání USB flash disku ověřte, že USB flash disk má dostatečnou ka­pacitu.

39

UPOZORNĚNĹ!

Riziko v případě plného USB flash disku.

Následkem může být ztráta dat nebo jejich přepsání.

Při vkládání USB flash disku ověřte, že USB flash disk má dostatečnou kapa-

▶

citu.

Vyrovnávací
paměť

Je-li karta USB odpojena (např. kvůli zálohování dat), jsou data protokolování za­pisována do vyrovnávací paměti střídače.
Po opětovném připojení karty USB jsou data z vyrovnávací paměti automaticky
přenesena na kartu USB.

Vyrovnávací paměť může uložit maximálně 6 bodů protokolování. Data jsou
ukládána pouze během provozu střídače (při výkonu nad 0 W). Interval protoko­lování je pevně nastaven na 30 minut. Z toho vyplývá časový interval pro záznam
dat do vyrovnávací paměti v trvání 3 hodin.

Pokud je vyrovnávací paměť plná, jsou nejstarší data ve vyrovnávací paměti přepi­sována novými.

DŮLEŽITÉ! Vyrovnávací paměť vyžaduje neustálé napájení proudem.
V případě výpadku proudu AC během provozu dojde ke ztrátě veškerých dat z vy­rovnávací paměti. Chcete-li předejít ztrátě údajů v noci, je třeba deaktivovat auto­matické vypnutí během noci (přepnout parametr Setup „Noční režim“ („Night
Mode“) na hodnotu ON – viz návod k obsluze zařízení Datamanager 2.0, část Na­stavení a zobrazení položek nabídky, Náhled a nastavení parametrů v položce
nabídky DATCOM).
U střídače Fronius Eco nebo Fronius Symo 15.0-3 208 funguje vyrovnávací paměť
také s pouhým napájením DC.

Vhodné USB fla­sh disky

Vzhledem k rozmanitosti USB flash disků na trhu nelze zaručit, že střídač roz­pozná všechny USB flash disky.

Společnost Fronius doporučuje používat pouze certifikované průmyslově
použitelné USB flash disky (ujistěte se o přítomnosti loga USB-IF!)

Střídač podporuje USB flash disky s následujícími souborovými systémy:

FAT12

-

FAT16

-

FAT32

-

Společnost Fronius doporučuje používání USB flash disků pouze pro záznam
údajů nebo pro aktualizaci softwaru střídače. USB flash disky by neměly obsaho­vat žádná jiná data.

40

Symbol USB na displeji střídače, např. v režimu zobrazení „NYNÍ“:

Do not disconnect

USB-Stick

while LED is flashing!

X

V případě, že střídač rozpozná USB
flash disk, zobrazí se na displeji vpravo
nahoře symbol USB.

Při vkládání USB flash disku se
přesvědčte, že došlo k zobrazení sym­bolu USB (může také blikat).

Upozornění! Při vnějším použití nezapomeňte, že funkce běžných USB flash disků
je často zajištěna jen v omezeném teplotním rozsahu.
Při vnějším použití se ujistěte, že USB flash disk funguje např. také při nízkých
teplotách.

CS

Karta USB pro
aktualizaci soft­waru střídače

Odpojení USB
flash disku

Pomocí karty USB mohou také koncoví zákazníci prostřednictvím položky USB v
nabídce SETUP aktualizovat software střídače: aktualizační soubor se nejprve
uloží na kartu USB a odtud se přenese do střídače. Aktualizační soubor musí být
uložen v kořenovém adresáři (root directory) karty USB.

Bezpečnostní pokyn pro odpojení USB flash disku:

DŮLEŽITÉ! Pro zamezení ztráty

údajů smí být připojený USB flash
disk odpojen pouze za následujících
podmínek:

pouze prostřednictvím nabídky

-

SETUP a položky „Bezpečně
odebrat USB/HW“,
pouze když nebliká nebo nesvítí

-

kontrolka LED „Přenos dat“.

41

Upozornění týkající se údržby

Údržba Upozornění! V případě vodorovné montážní polohy a montáže ve venkovních pro-

storách: jednou ročně zkontrolujte pevné usazení všech šroubových spojů!

Údržbářské a servisní práce smějí provádět pouze servisní pracovníci proškolení
společností Fronius.

Čištění S případě potřeby otřete střídač vlhkým hadříkem.

K čištění střídače nepoužívejte žádné čisticí prostředky, prostředky pro mecha­nické čištění, rozpouštědla apod.

42

Štítek se sériovým číslem k použití pro zákazníka

CS

Štítek se séri­ovým číslem k
použití pro
zákazníka (Serial
Number Sticker
for Customer
Use)

Sériové číslo střídače se nachází na
výkonovém štítku na spodní straně
střídače.
V závislosti na montážní poloze může
být sériové číslo těžko přístupné nebo
čitelné, např. pokud byl střídač namon­tován na tmavém nebo stinném místě.

K návodu k instalaci střídače jsou
přiloženy 2 štítky se sériovým číslem:

* 57 x 20 mm
** 67 x 20 mm

Tyto štítky může zákazník individuálně
umístit tak, aby byly dobře viditelné,
např. na přední stranu střídače nebo na
návod k obsluze.

Příklad použití:
štítek se sériovým číslem na návodu k
obsluze nebo na přední straně střídače

Pouze pro Austrálii:
Štítek pro DRM Austrálie nalepte do
oblasti Datamanageru.

43

-

-
