Objaśnienie do wskazówek bezpieczeństwa5
Bezpieczeństwo5
Użytkowanie zgodne z przeznaczeniem6
Objaśnienie symboli — wybór miejsca montażu7
Pozycja montażowa8
Ogólne informacje dotyczące wyboru miejsca montażu9
Montaż uchwytu montażowego11
Bezpieczeństwo11
Wybór kołków i wkrętów11
Zalecenie dotyczące wkrętów11
Otwieranie falownika11
Nie dopuścić do skrzywienia lub zniekształcenia uchwytu montażowego12
Montaż uchwytu montażowego na ścianie13
Montaż uchwytu montażowego13

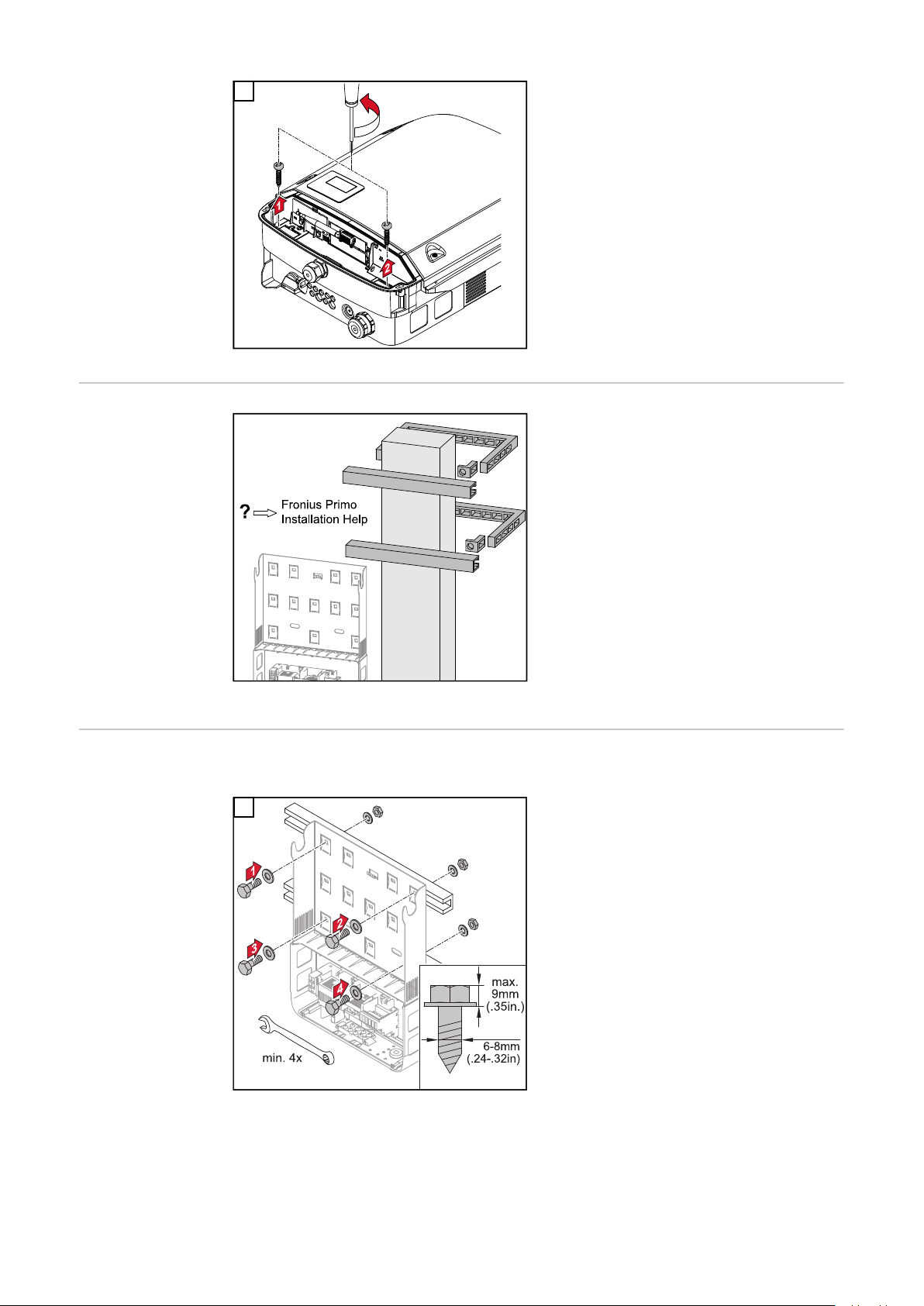

Montaż falownika na maszcie14
Montaż uchwytu montażowego na wsporniku metalowym14
Przyłączenie falownika do sieci publicznej (prądu przemiennego)15
Bezpieczeństwo15
Monitorowanie sieci16
Zaciski przyłączeniowe prądu przemiennego16
Budowa kabla prądu przemiennego16
Przygotowanie kabli aluminiowych do podłączenia16
Wymagania dotyczące przewodu neutralnego17
Podłączenie falownika do sieci publicznej (prądu przemiennego)17
Układanie kabli prądu przemiennego18
Maksymalne zabezpieczenie po stronie obwodu prądu przemiennego19
Podłączenie łańcuchów modułów solarnych do falownika21
Bezpieczeństwo21
Informacje ogólne o modułach fotowoltaicznych23
Zaciski przyłączeniowe prądu stałego24
Podłączanie kabli aluminiowych24
Łańcuchy modułów solarnych — sprawdzenie polaryzacji i napięcia25
Wskazówki dotyczące urządzenia testowego25
Nie uziemiać modułów solarnych25
Przyłącze prądu stałego falownika25
Układanie kabli w obszarze prądu stałego27
Falownik Multi MPP Tracker — Fronius Primo 3.0 - 8.227
Wymiana danych30
Układanie kabla transmisji danych30
Montaż urządzenia Fronius Datamanager w falowniku30
Nośnik danych USB służący jako rejestrator danych i do aktualizacji oprogramowania falowni-ka41
PL
Nośnik danych USB jako rejestrator danych41
Dane na nośniku USB41
Ilość danych i pojemność pamięci42
Pamięć buforowa43
Zgodne nośniki USB43
Nośnik danych USB do aktualizacji oprogramowania falownika44
Odłączanie nośnika danych USB44
Wskazówki dotyczące konserwacji45
3
Konserwacja45
Czyszczenie45
Naklejka z numerem seryjnym do użycia przez klienta46
Naklejka z numerem seryjnym do użycia przez klienta (Serial Number Sticker for Customer Use)
46
4
Wybór miejsca montażu i pozycji montażowej
PL
Objaśnienie do
wskazówek bezpieczeństwa
OSTRZEŻENIE!
Oznacza bezpośrednie niebezpieczeństwo.
Jeśli nie zostaną podjęte odpowiednie środki ostrożności, skutkiem będzie
▶
kalectwo lub śmierć.
NIEBEZPIECZEŃSTWO!
Oznacza sytuację niebezpieczną.
Jeśli nie zostaną podjęte odpowiednie środki ostrożności, skutkiem mogą być
▶
najcięższe obrażenia ciała lub śmierć.
OSTROŻNIE!
Oznacza sytuację potencjalnie szkodliwą.
Jeśli nie zostaną podjęte odpowiednie środki ostrożności, skutkiem mogą być
▶
okaleczenia lub straty materialne.
WSKAZÓWKA!
Oznacza możliwość pogorszonych rezultatów pracy i uszkodzeń wyposażenia.
Bezpieczeństwo
NIEBEZPIECZEŃSTWO!
Niebezpieczeństwo wskutek błędów obsługi i nieprawidłowego wykonywania
prac.
Skutkiem mogą być poważne uszczerbki na zdrowiu i straty materialne.
Uruchamianie falownika może być wykonywane tylko przez przeszkolony per-
▶
sonel i tylko zgodnie z przepisami technicznymi.
Przed instalacją i uruchomieniem należy przeczytać instrukcję instalacji i
Skutkiem mogą być poważne straty materialne i obrażenia ciała.
Montaż i podłączenie ochrony przeciwprzepięciowej mogą zostać wykonane
▶
tylko przez wykwalifikowanego elektromontera!
Przestrzegać przepisów dotyczących bezpieczeństwa!
▶
Przed rozpoczęciem wszelkich prac związanych z montażem i podłączeniem
▶
należy zadbać o to, aby obwody prądu przemiennego i prądu stałego przed
falownikiem były pozbawione napięcia.
5
Ochrona przeciwpożarowa
OSTROŻNIE!
Niebezpieczeństwo spowodowane przez wadliwe lub nieprawidłowo wykonane
instalacje.
Skutkiem może być uszkodzenie falowników i innych elementów instalacji PV
przewodzących prąd elektryczny.
Wadliwe lub nieprawidłowo wykonane instalacje mogą doprowadzić do przegrzania kabli i zacisków przyłączeniowych oraz spowodować wyładowania łukowe.
Może to skutkować uszkodzeniami termicznymi, które z kolei mogą prowadzić do
pożarów.
Podczas podłączania kabli prądu przemiennego i prądu stałego należy przestrzegać następujących zasad:
Wszystkie zaciski przyłączeniowe dokręcać momentem podanym w instrukcji
▶
obsługi
Wszystkie zaciski uziemienia (PE/GND), w tym także niewykorzystane zaciski
▶
uziemienia, dokręcać momentem podanym w instrukcji obsługi.
Nie przeciążać kabli.
▶
Sprawdzać kable pod kątem uszkodzeń i prawidłowego ułożenia.
▶
Przestrzegać wskazówek bezpieczeństwa, instrukcji obsługi, a także lokal-
▶
nych warunków podłączenia do sieci.
Użytkowanie
zgodne z przeznaczeniem
Falownik należy zawsze przykręcać do uchwytu montażowego śrubami mo-
▶
cującymi momentem podanym w instrukcji obsługi.
Falownik uruchamiać wyłącznie z dokręconymi śrubami mocującymi!
▶
Należy bezwzględnie przestrzegać instrukcji producenta dotyczących podłączenia, instalacji i eksploatacji. Wszelkie instalacje i połączenia należy wykonać
dokładnie, zgodnie z założeniami i przepisami, aby zredukować do minimum
możliwe zagrożenia.
Momenty dokręcające poszczególnych zacisków podano w instrukcjach instalacji
urządzeń.
Falownik jest zaprojektowany wyłącznie do podłączenia i eksploatacji z nieuziemionymi modułami solarnymi. Modułów solarnych nie wolno uziemiać ani do bieguna dodatniego, ani do ujemnego.
Falownik fotowoltaiczny jest przeznaczony wyłącznie do przekształcania prądu
stałego z modułów fotowoltaicznych na prąd przemienny oraz do zasilania nim
publicznej sieci zasilającej.
Za użytkowanie niezgodne z przeznaczeniem uważa się:
użytkowanie inne lub wykraczające poza podane;
-
modyfikacje falownika, które nie są wyraźnie zalecane przez firmę Fronius;
-
montaż podzespołów, które nie są wyraźnie zalecane lub dystrybuowane
-
przez firmę Fronius.
Producent nie odpowiada za powstałe w ten sposób szkody.
Wygasają wówczas roszczenia gwarancyjne.
Do użytkowania zgodnego z przeznaczeniem zalicza się również:
zapoznanie się i przestrzeganie wszystkich wskazówek oraz ostrzeżeń i
-
wskazówek dotyczących bezpieczeństwa zawartych w instrukcji obsługi;
przestrzeganie terminów czynności związanych z przeglądem i czynności
-
konserwacyjnych;
montaż zgodny z instrukcją obsługi.
-
6
Podczas projektowania instalacji fotowoltaicznej należy zwrócić uwagę na to, aby
NH
3
wszystkie podzespoły instalacji fotowoltaicznej były obsługiwane wyłącznie w dopuszczalnym zakresie eksploatacji.
Należy uwzględnić wszystkie działania zapewniające długotrwałe zachowanie
właściwości modułu fotowoltaicznego, które są zalecane przez jego producenta.
Należy uwzględnić instrukcje przedsiębiorstw energetycznych dotyczące zasilania sieci.
PL
Objaśnienie symboli — wybór
miejsca montażu
Falownik jest przeznaczony do montażu wewnątrz pomieszczeń.
Falownik jest przeznaczony do montażu na zewnątrz.
Ze względu na stopień ochrony IP 65 falownik jest odporny na
strumień wody padający ze wszystkich kierunków i można go
użytkować również w wilgotnym otoczeniu.
Aby utrzymać temperaturę falownika na możliwie najniższym
poziomie, falownik nie może być wystawiony na bezpośrednie
działanie promieniowania słonecznego. Falownik najlepiej zamontować w osłoniętym miejscu, np. w okolicach modułów solarnych lub pod okapem dachu.
Wysokość nad poziomem morza: do 4000 m
WAŻNE! Falownika nie montować ani nie eksploatować na wysokości powyżej 4000 m n.p.m.
Falownika nie należy montować:
w obszarze zaciągania amoniaku, żrących oparów, zakwaszo-
-
nego lub zasolonego powietrza
(np. w składach nawozów, otworach wentylacyjnych obór, instalacjach chemicznych, garbarniach itp.).
7
Falownika nie należy montować w:
Falownika nie należy montować w:
Falownika nie należy montować w:
Z powodu niewielkiego hałasu wytwarzanego przez falownik
w określonych stanach pracy, nie jest zalecany montaż w bezpośrednim sąsiedztwie pomieszczeń mieszkalnych.
pomieszczeniach o podwyższonym ryzyku wypadków
-
z udziałem zwierząt hodowlanych (konie, bydło, owce, trzoda
chlewna itp.);
stajniach i przyległych pomieszczeniach;
-
magazynach i składach na siano, słomę, trociny, pasze dla
-
zwierząt, nawozy itp.
pomieszczeniach i otoczeniach, w których występuje silne
-
zapylenie;
pomieszczeniach i otoczeniach, w których występuje silne
-
zapylenie zawierające lotne cząstki przewodzące prąd elektryczny (np. opiłki żelaza).
szklarniach;
-
pomieszczeniach, w których przechowywane i przetwarzane
-
są owoce, warzywa i produkty winiarskie;
pomieszczeniach do przygotowania zbóż, pasz zielonych
-
i dodatków paszowych.
Pozycja montażowa
Falownik jest przystosowany do montażu na pionowej ścianie lub
kolumnie.
Falownik jest przystosowany do montażu w pozycji poziomej.
Falownik nie jest przystosowany do montażu na powierzchni
skośnej.
8
Falownika nie należy montować na ukośnej powierzchni
z przyłączami skierowanymi do góry.
Falownika nie należy montować w pozycji skośnej na pionowej ścianie lub kolumnie.
Falownika nie należy montować w pozycji poziomej na pionowej
ścianie lub kolumnie.
Falownika nie należy montować na pionowej ścianie lub kolumnie
z przyłączami skierowanymi do góry.
PL
Ogólne informacje dotyczące
wyboru miejsca
montażu
Falownika nie należy montować w pozycji podwieszonej ukośnie
z przyłączami skierowanymi do góry.
Falownika nie należy montować w pozycji podwieszonej ukośnie
z przyłączami skierowanymi do dołu.
Falownika nie należy montować na suficie.
Przy wybieraniu miejsca montażu falownika należy przestrzegać następujących
kryteriów:
Instalacja wyłącznie na stałym, niepalnym podłożu
9
Maks. temperatury otoczenia:
od -40°C do +55°C
Wilgotność względna powietrza:
0–100%
Powietrze chłodzące falownik przepływa od lewej i prawej strony do góry (dopływ
chłodnego powietrza z lewej
i prawej strony, odprowadzanie ciepłego powietrza
do góry).
Powietrze odlotowe może
osiągać temperaturę 70°C.
W przypadku montażu falownika w szafie sterowniczej lub podobnych przestrzeniach zamkniętych, należy zadbać o odpowiednie odprowadzanie ciepła
przez wentylację wymuszoną.
Jeżeli falownik ma być zamontowany na ścianie zewnętrznej obory, zachować
odstęp między falownikiem a otworami wentylacyjnymi i konstrukcyjnymi budynku, wynoszący co najmniej 2 m we wszystkich kierunkach.
W miejscu montażu nie mogą występować dodatkowe obciążenia wywołane
przez amoniak, żrące pary, sole lub kwasy.
10
Montaż uchwytu montażowego
PL
Bezpieczeństwo
NIEBEZPIECZEŃSTWO!
Niebezpieczeństwo stwarzane przez napięcie resztkowe z kondensatorów.
Skutkiem może być porażenie prądem elektrycznym.
Odczekać, aż kondensatory się rozładują. Czas potrzebny na rozładowanie
▶
wynosi 5 minut.
OSTROŻNIE!
Niebezpieczeństwo wskutek zabrudzenia lub kontaktu z wodą zacisków
przyłączeniowych i styków sekcji przyłączy falownika.
Skutkiem może być uszkodzenie falownika.
W przypadku wiercenia należy uważać, aby zaciski przyłączeniowe i styki nie
▶
zostały zabrudzone lub nie weszły w kontakt z wodą.
Uchwyt montażowy bez modułu mocy nie jest zgodny ze stopniem ochrony
▶
IP całego falownika i dlatego nie należy montować go bez modułu mocy.
Uchwyt montażowy należy w trakcie montażu chronić przed zabrudzeniem
▶
i wilgocią.
Wskazówka! Stopień ochrony IP 65 obowiązuje tylko wtedy, gdy
falownik jest zawieszony na uchwycie montażowym i mocno do niego
-
przykręcony,
osłona sekcji wymiany danych falownika jest założona i mocno przykręcona.
-
Wybór kołków
i wkrętów
Zalecenie dotyczące wkrętów

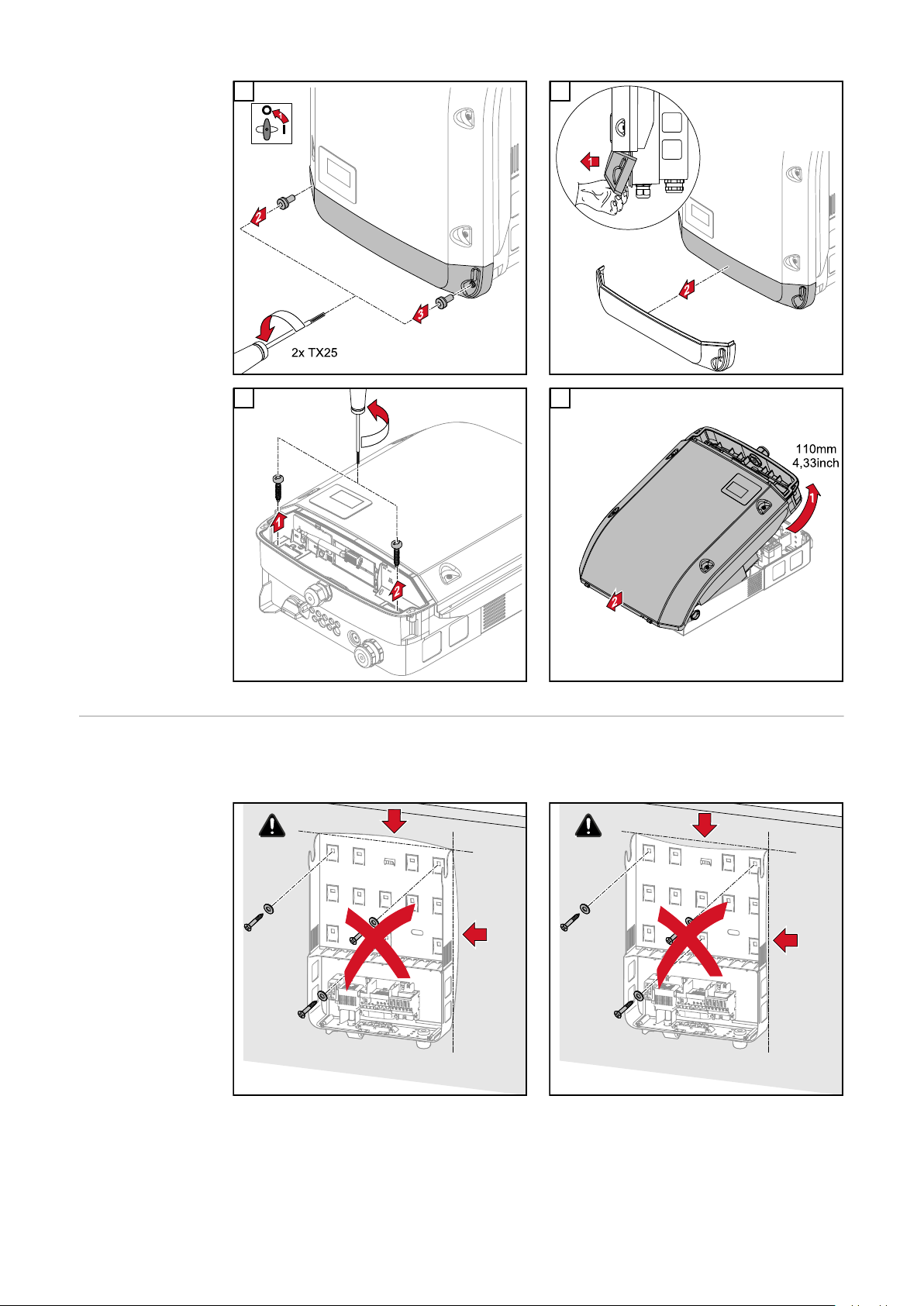

Otwieranie falownika
Sam uchwyt montażowy bez falownika i kanału wentylacyjnego zapewnia stopień
ochrony IP 20!
Ważne! W zależności od rodzaju podłoża, w celu zamontowania uchwytu montażowego potrzebne są różnego rodzaju elementy mocujące. Z tego względu elementy mocujące nie są objęte zakresem dostawy falownika. Instalator sam jest
odpowiedzialny za prawidłowy dobór elementów mocujących.
Do montażu falownika producent zaleca stosowanie wkrętów stalowych lub aluminiowych o średnicy od 6 do 8 mm.
NIEBEZPIECZEŃSTWO!
Niebezpieczeństwo stwarzane przez niewystarczające połączenie przewodu
ochronnego.
Skutkiem mogą być poważne uszczerbki na zdrowiu i straty materialne.
Śruby obudowy są odpowiednim miejscem podłączenia przewodu ochronne-
▶
go do uziemienia obudowy i w żadnym przypadku nie wolno ich zastępować
innymi śrubami niezapewniającymi niezawodnego podłączenia przewodu
ochronnego!
11
12
34
Nie dopuścić do
skrzywienia lub
zniekształcenia
uchwytu montażowego
Wskazówka! Podczas montażu uchwytu montażowego należy zwracać uwagę, aby
nie uległ on zniekształceniu lub skrzywieniu.
12
Montaż uchwytu
montażowego na
ścianie
12
Porada: Falownik należy zamontować tak, aby
wyświetlacz znajdował się na wysokości oczu.
3
PL
Wskazówka! Podczas montażu uchwy-
tu montażowego na ścianie należy
zwracać uwagę, aby nie uległ on zniekształceniu lub skrzywieniu.
Montaż uchwytu
montażowego
12
13
3
Montaż falownika na maszcie
Montaż uchwytu
montażowego na
wsporniku metalowym
W przypadku montażu falownika na
maszcie lub słupie firma Fronius zaleca
zastosowanie typowego zestawu do
montażu urządzeń na maszcie.
Przy użyciu tego zestawu można zamontować falownik na okrągłych lub
prostokątnych masztach o różnych
przekrojach.
Przykład zestawu do montażu na maszcie
Uchwyt montażowy zamocować w co najmniej 4 punktach.
1
14
Przyłączenie falownika do sieci publicznej (prądu
przemiennego)
Bezpieczeństwo
Błędy obsługi i nieprawidłowo wykonane prace mogą spowodować poważne obrażenia ciała oraz straty materialne.
Uruchamianie falownika może być wykonywane tylko przez przeszkolony personel i tylko zgodnie z przepisami technicznymi. Przed instalacją i uruchomieniem
należy przeczytać instrukcję instalacji i obsługi.
Porażenie prądem elektrycznym może spowodować śmierć.
Niebezpieczeństwo spowodowane napięciem sieciowym oraz napięciem prądu
stałego z modułów solarnych wystawionych na działanie światła.
▶
▶
NIEBEZPIECZEŃSTWO!
NIEBEZPIECZEŃSTWO!
Przed rozpoczęciem wszelkich prac przy połączeniach należy zadbać o to,
aby obwody prądu przemiennego i prądu stałego przed falownikiem były pozbawione napięcia.
Stałe połączenie z siecią zasilającą może wykonać wyłącznie autoryzowany
elektroinstalator.
PL
NIEBEZPIECZEŃSTWO!
Porażenie prądem elektrycznym może spowodować śmierć.
Niebezpieczeństwo stwarzane przez napięcie sieciowe i napięcie prądu stałego
z modułów solarnych.
Wyłącznik główny prądu stałego służy wyłącznie do odłączenia prądu od mo-
▶
dułu mocy. Po użyciu wyłącznika głównego prądu stałego sekcja przyłączy
jest nadal pod napięciem.
Wszelkie prace konserwacyjne i serwisowe wolno przeprowadzać tylko wtedy,
▶
gdy moduł mocy i sekcja przyłączy są całkowicie odłączone od siebie.
Moduł mocy odłączać od uchwytu montażowego tylko w stanie pozbawionym
▶
napięcia.
Czynności konserwacyjne i serwisowe w module mocy falownika może wyko-
▶
nywać jedynie personel techniczny przeszkolony przez firmę Fronius.
OSTROŻNIE!
Niebezpieczeństwo uszkodzenia falownika wskutek nieprawidłowo dokręconych
zacisków przyłączeniowych.
Nieprawidłowo dokręcone zaciski przyłączeniowe mogą doprowadzić do uszkodzeń termicznych falownika i, w konsekwencji, do wybuchu pożaru. W przypadku
podłączania przewodów prądu stałego DC i przemiennego AC należy uważać, aby
wszystkie zaciski przyłączeniowe były dokręcone podanym momentem
dokręcającym.
WAŻNE! Aby zagwarantować prawidłowe uziemienie, podczas instalacji wszystkie
trzy zaciski uziemiające PE muszą być dokręcone podanym momentem obrotowym.
15
Loading...
+ 33 hidden pages
You need points to download manuals.
1 point = 1 manual.
You can buy points or you can get point for every manual you upload.
