Fronius Fronius Primo 208-240 3.8-8.2kW - Installation Installation Instruction

/ Perfect Charging / Perfect Welding / Solar Energy

FIND YOUR
OPERATING MANUALS

www.fronius-usa.com/inverter-manuals

Fronius Primo 208-240

3.8-1 / 5.0-1 / 6.0-1

7.6-1 / 8.2-1
Installation

Installation Instruction

Inverter for grid-connected photo­voltaic systems

42,0410,2115 022-13032019

2

IMPORTANT SAFETY INSTRUCTIONS - SAVE THE­SE INSTRUCTIONS

General These operating instructions contain important instructions for the inverter that must be fol-

lowed during installation and maintenance of the inverter.

The inverter is designed and tested according to international safety requirements, but as
with all electrical and electronic equipment, certain precautions must be observed when in­stalling and/or operating the inverter.
To reduce the risk of personal injury and to ensure the safe installation and operation of
the inverter, you must carefully read and follow all instructions and safety instructions in
these operating instructions.

Failure to follow these instructions and other relevant safety procedures may result in voi­ding of the warranty and/or damage to the inverter or other property!

Safety The following section "Safety“ contains various warnings. A Warning describes a hazard

to equipment or personnel. It calls attention to a procedure or practice, which, if not correc­tly performed or adhered to, could result in damage to or destruction of part or all of the
Fronius inverter and/or other equipment connected to the Fronius inverter or personal in­jury.

Electrical installa­tions

All electrical installations must be carried out in accordance with the National Electrical
Code, ANSI/NFPA 70, and any other codes and regulations applicable to the installation
site.

For installations in Canada, the installations must be done in accordance with applicable
Canadian standards.

3

Safety

WARNING! Incorrect operation and work performed incorrectly can cause serious injury and damage to

property. Only qualified staff are authorized to install your inverter and only within the scope of the res­pective technical regulations. Do not start operation or carry out maintenance work until you have read
the "Safety Instructions" chapter.

WARNING! An electric shock can be fatal. Danger due to grid voltage and DC voltage from solar modu­les that are exposed to light.

- Never work with live wires! Prior to all connection work, make sure that the AC and DC wires are

- Only an authorised electrical engineer is permitted to connect this equipment to the public grid.

WARNING! An electric shock can be fatal. Inadequately sized electrical components can cause serious
injuries to persons and damage to (or loss of) property.

- All electrical installations must be carried out in accordance with the National Electrical Code, ANSI/

- For installations in Canada, the installations must be done in accordance with applicable Canadian

- Use 167 °F (75 °C), copper wire for all grounding wires (see NEC table 250.122).

- Voltage drop and other considerations may dictate larger size wires be used.

- Use only solid or stranded wire. Do not use fine stranded wire.

WARNING! An electric shock can be fatal. Danger due to grid voltage and DC voltage from solar modu­les that are exposed to light.

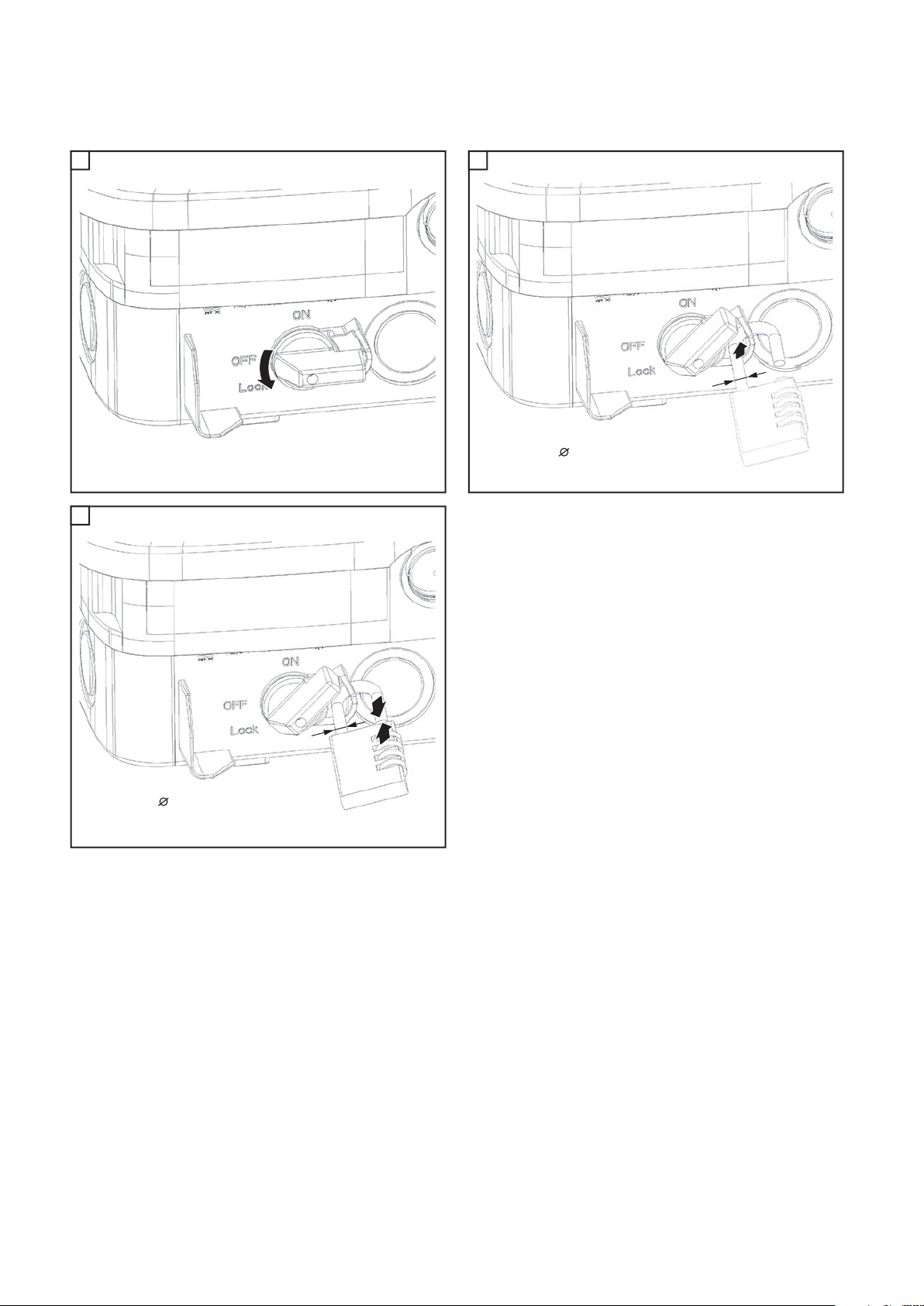

- The DC main switch is used only to switch off power to the power stage set. When the DC main

- All maintenance and service work should only be carried out when the power stage set has been

- The separate power stage set area should only be disconnected from the connection area after first

- Maintenance and service work on the inverter power stage set should only be carried out by Froni-

not charged.

NFPA 70, and any other codes and regulations applicable to the installation site.

standards.

switch is turned off, the connection area is still energized.

disconnected from the connection area.

being disconnected from the grid power.

us-trained personnel.

WARNING! An electric shock can be fatal. Danger from residual voltage from capacitors. You must wait
until the capacitors have discharged. Discharge takes 5 minutes.

WARNING! An inadequate grounding conductor connection can cause serious injuries to persons and
damage to (or loss of) property. The housing screws provide an adequate protective conductor connec­tion for grounding the housing and should not be replaced under any circumstances by other screws that
do not provide a proper protective conductor connection!

CAUTION! The inverter can be damaged by soiling or water on the terminals and contacts of the connec­tion area.

- When drilling, make sure that terminals and contacts in the connection area do not become soiled
or wet.

- The wall bracket without the power stage set does not possess the same degree of protection of the
inverter as a whole and, therefore, should not be assembled without a power stage set.
Protect the wall bracket against soiling and moisture during installation.

CAUTION! Danger of damaging the inverter due to improperly connected terminals. Improperly connec­ted terminals can cause thermal damage to the inverter and may cause a fire. When connecting the AC
and DC cables, make sure that all terminals are tightened securely using the proper torque.

CAUTION! Risk of fire due to incorrectly designed AC fuse.
To reduce the risk of fire:

- connect only to a circuit provided with branch circuit overcurrent protection in accordance with the
National Electrical Code, ANSI / NFPA 70;

- observe maximum values for branch circuit overcurrent protection.

4

CAUTION! Overloading the inverter may damage it.

- Only connect a maximum of 20 A to an individual DC terminal.

- Connect the DC+ and DC- cables to the correct DC+ and DC- terminals on the inverter.

CAUTION! Danger of short circuit from loose metal parts from knockouts. Loose metal parts in the in­verter may cause short circuits when the inverter is powered up. When removing knockouts, make sure
that

- no loose metal parts fall into the inverter,

- any metal pieces that do fall into the inverter are removed immediately.

NOTE! If the cable insulation of the AC cable is not designed for a maximum of 1000 V, AC and DC
cables must not be crossed when connecting in the inverter. If crossing the cables during connection
is unavoidable, the AC cable must be laid in one piece of the protective hose supplied with the inverter.
AC and DC cables can only be laid together if the insulation on both cables is designed for the max.
possible voltage of 1000 V.

NOTE! Degree of protection NEMA4X is only ensured when the inverter is mounted and firmly screwed
into the wall bracket. The wall bracket without inverter has no NEMA protection

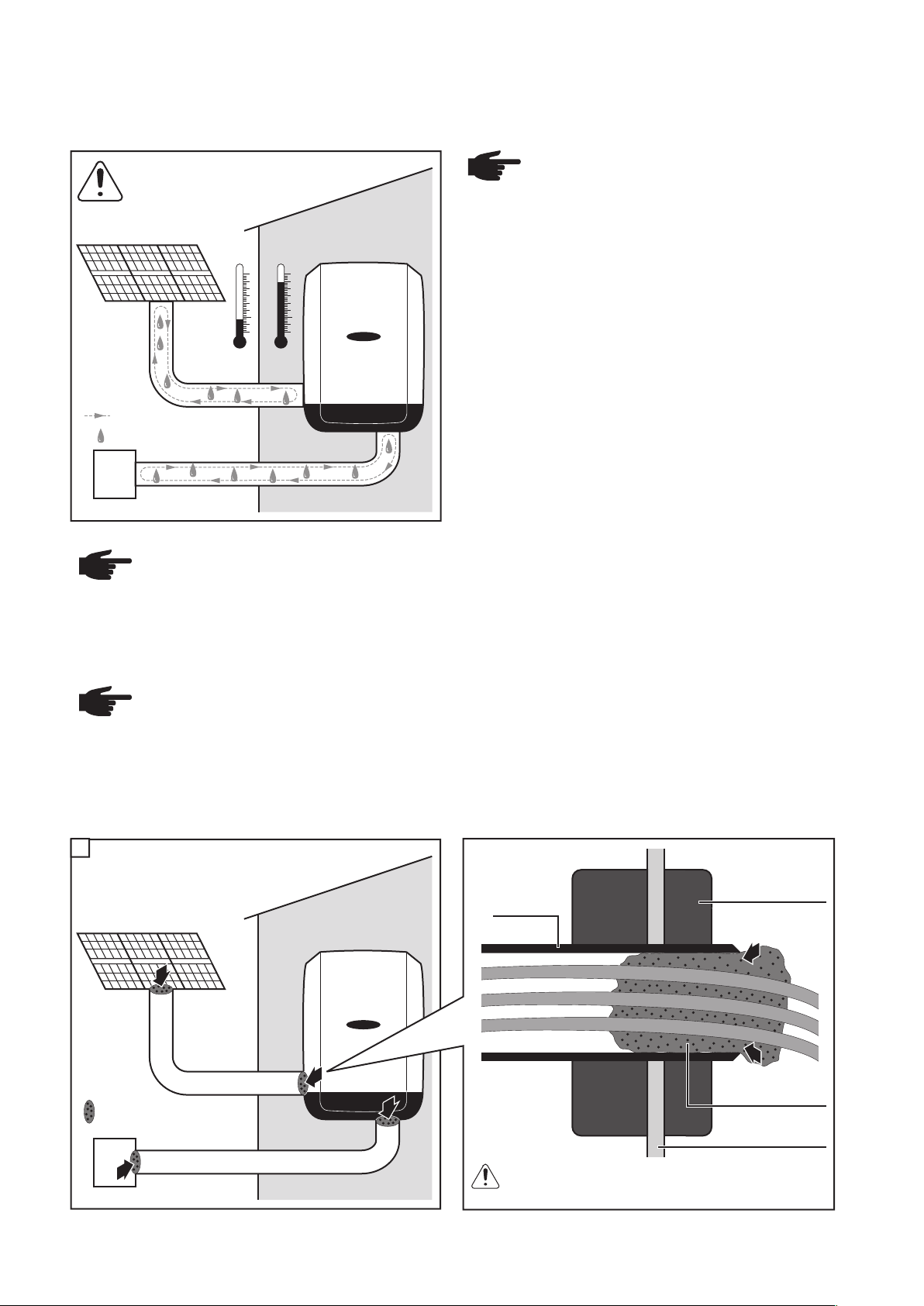

NOTE! When using the cable inlets at the back, take care to seal them according to degree of protec­tion NEMA4X before operating outdoors.

NOTE! When installing using a metal carrier, the inverter should not be exposed to rainwater or water
spray at the back. Ensure proper rainwater or spray water protection.

NOTE! When installing outdoors, only use waterproof conduit fittings and conduits. Conduit fittings and
conduits are not part of the scope of supply for the inverter.

NOTE! If the neutral conductor is too small it can adversely affect the inverter's feed-in of power to the
mains. The neutral conductor must therefore be the same size as the other live conductors.

NOTE! When connecting aluminum cables:

- follow all national and international guidelines regarding the connection of aluminum cables,

- follow the instructions of the cable manufacturer,

- perform an annual check to ensure that the cables are firmly attached according to the proper tor­que.

NOTE! When connecting DC cables, ensure the polarity is correct.

NOTE! Form a min. 4 in. wire loop using all wires..

NOTE! To ground solar module frames or mounts, you must observe both the relevant instructions from

the solar module manufacturer and national guidelines.

NOTE! Follow general ESD guidelines when handling option cards.

NOTE! Fronius will not bear any costs for loss of production, or installations, etc., which may arise due

to a detected electric arc and its consequences. Fronius accepts no liability for fires which may break
out despite integrated arc detection/interruption (e.g., due to a parallel arc).

NOTE! Before an inverter can be reset following a detected electric arc, check the entire affected pho­tovoltaic system for any damage.

5

Fronius Manufac­turer's Warranty

CAUTION! Risk of damage to inverters and other live photovoltaic system components due to poor or

unprofessional installation.
Poor or unprofessional installation can cause overheating of cables and terminal connections and result
in arcs. These can cause heat damage, which in turn may lead to fires.

Observe the following when connecting AC and DC cables:

- Tighten all terminals to the torque specified in the operating instructions

- Tighten all grounding terminals (PE / GND), including unused
ones, to the torque specified in the operating instructions

- Do not overload cables

- Check cables for damage and verify that they are laid correctly

- Take note of the safety instructions, operating instructions and
any local connection regulations

Detailed warranty terms and conditions specific to your country can be found online:
www.fronius.com/solar/warranty

To take advantage of the full warranty duration for your newly installed Fronius inverter or
accumulator, register your product at: www.solarweb.com.

Using fastening screws, always screw the inverter firmly to the wall
bracket to the torque specified in the operating instructions.
Ensure that the fastening screws are tight before starting the inver­ter!

2

3

2.5 Nm

1

Manufacturer’s instructions regarding connection, installation and operation must always be observed. To re­duce the hazard potential to a minimum, perform all installation and connection work carefully according to the
instructions and regulations.
Refer to the device operating instructions / installation instructions for the tightening torques to be used at the
relevant terminal connections.

6

CONSERVER LES CONSIGNES DE SÉCURITÉ IM­PORTANTES DES PRÉSENTES INSTRUCTIONS DE
SERVICE

Généralités Les présentes Instructions de service contiennent des indications importantes relatives au

l'onduleur, qui doivent être respectées lors de l'installation et de l'entretien de l'onduleur.

L'onduleur a été construit et contrôlé en tenant compte des directives de sécurité interna­tionales. En raison de ses composants électriques et électroniques, des mesures de sé­curité spécifiques doivent être respectées lors de l'installation et fonctionnement du
l'onduleur.
Pour réduire tout risque de blessure pour le personnel ainsi que pour garantir une installa­tion et un fonctionnement sécurisés du l'onduleur, vous devez lire avec attention les pré­sentes Instructions de service et suivre toutes les prescriptions et consignes de sécurité.

Sécurité Le chapitre suivant « Sécurité » contient différents avertissements. Un avertissement

décrit un danger pour les personnes ou les appareils. Un avertissement attire l'attention
sur des procédures et des modalités qui, si elles ne sont pas correctement exécutées, peu­vent entraîner des dommages ou la destruction du l‘onduleur ou des appareils qui lui sont
raccordés ainsi que des blessures sur des personnes.

Installations élec­triques

Toutes les connexions électriques doivent être réalisées conformément aux prescriptions
du National Electrical Code ANSI/NFPA 70 et aux directives en vigueur sur le site de l'in­stallation.

Les installations au Canada doivent être réalisées conformément aux normes canadien­nes en vigueur.

7

Sécurité

AVERTISSEMENT ! Les erreurs de commande et les erreurs en cours d'opération peuvent entraîner

des dommages corporels et matériels graves. La mise en service de l'onduleur ne peut être effectuée
que par du personnel formé à cet effet et dans le cadre des directives techniques. Avant la mise en ser­vice et l'exécution de travaux d'entretien, lire les " Consignes de sécurité ".

AVERTISSEMENT ! Une décharge électrique peut être mortelle. Danger en raison de la tension du sec­teur et de la tension DC des modules solaires exposés à la lumière.

- Avant toute opération de raccordement, veiller à ce que les côtés AC et DC devant l'onduleur soient
hors tension.

- Le raccordement fixe au réseau électrique public ne peut être réalisé que par un électricien agréé.

AVERTISSEMENT ! Une décharge électrique peut être mortelle. Des composants électriques insuffi­samment dimensionnés peuvent causer de graves dommages aux personnes et aux biens.

- Toutes les connexions électriques doivent être réalisées conformément aux prescriptions du Nati­onal Electrical Code ANSI/NFPA 70 et aux directives en vigueur sur le site de l'installation.

- Les installations au Canada doivent être réalisées conformément aux normes canadiennes en vi­gueur.

- Pour tous les fils en cuivre des câbles de mise à la terre, utiliser au moins 75 °C (167 °F), (voir Ta­bleau NEC 250.122).

- Une chute de tension et d'autres considérations peuvent exiger des sections de câble supérieures.

- N'utiliser que des fils rigides ou torsadés. Ne pas utiliser de fil torsadé fin.

AVERTISSEMENT ! Une décharge électrique peut être mortelle. Danger en raison de la tension du ré­seau et de la tension DC des modules solaires.

- L'interrupteur principal DC sert exclusivement à la mise hors courant de l'étage de puissance.
Lorsque l'interrupteur principal DC est déconnecté, la zone de raccordement reste sous tension.

- Les opérations de maintenance et de service ne doivent être exécutées que lorsque l'étage de pu­issance et la zone de raccordement sont séparés.

- Le bloc indépendant de l'étage de puissance ne doit être séparé de la zone de raccordement que
si l'ensemble est hors tension.

- Les opérations de maintenance et de service dans l'étage de puissance de l'onduleur doivent être
exécutées uniquement par du personnel de service formé par Fronius

AVERTISSEMENT ! Une décharge électrique peut être mortelle. Risque dû à la tension résiduelle de
condensateurs. Attendre l'expiration de la durée de décharge des condensateurs. Cette durée corres­pond à 5 minutes.

AVERTISSEMENT ! Une connexion de conducteur de terre insuffisante peut entraîner de graves dom­mages corporels et matériels. Les vis du boîtier constituent une connexion de conducteur de terre appro­priée pour la mise à la terre du corps de l'appareil. Il ne faut en aucun cas remplacer ces vis par d'autres
vis qui n'offriraient pas ce type de connexion de conducteur de terre autorisée.

ATTENTION ! Risques de dommages sur l'onduleur suite à l'encrassement ou la présence d'eau sur les
bornes de raccordement et les contacts de la zone de raccordement.

- En perçant, veiller à ce que les bornes de raccordement et les contacts de la zone de raccordement
ne soient pas salis ou mouillés.

- Le support mural sans étage de puissance ne correspond pas à l'indice de protection de l'onduleur
complet et ne doit donc pas être installé sans étage de puissance.
Lors du montage, protéger le support mural des salissures et de l'humidité.

Des bornes de raccordement improprement serrées risquent d'endommager l'onduleur. Des connexions
de câble mal serrées peuvent causer des dégâts thermiques sur l'onduleur et des incendies consécutifs.
Lors du branchement des câbles AC et DC, veiller à serrer correctement les bornes de raccordement au
couple de serrage préconisé.

8

ATTENTION ! Risque d'incendie en cas de protection par fusible AC mal installée. Pour réduire les ris­ques d'incendie.

- ne raccorder qu'à un circuit électrique avec protection en cas de surintensité, conformément aux
prescriptions du National Electrical Code, ANSI / NFPA 70 ;

- Respecter les valeurs maximales de protection en cas de surintensité.

ATTENTION ! Risque de dommages sur l'onduleur en raison d'une surcharge.

- Raccorder au maximum 20 A à une même borne de raccordement DC

- Raccorder les câbles DC+ et DC- aux bornes de raccordement DC+ et DC- de l'onduleur en res­pectant la polarité.

ATTENTION ! Risque de court-circuit dû à des morceaux de métal provenant d'un point de rupture de
consigne. Des morceaux de métal dans l'onduleur peuvent entraîner des courts-circuits lorsque l'ondu­leur est sous tension. En cas de rupture d'un point de consigne, veiller.

- à ce qu'aucun morceau de métal ne tombe dans l'onduleur,

- à retirer immédiatement les morceaux de métal tombés dans l'onduleur.

REMARQUE ! Si l'isolation du câble AC n'est pas conçue pour un maximum de 1 000 V, les câbles AC
et DC ne doivent pas être croisés lors du raccordement de l'onduleur. Si les câbles doivent inévitable­ment se croiser, le câble AC doit être inséré dans un morceau de tuyau de protection livré avec l'ondu­leur. Les câbles AC et DC peuvent uniquement être posés ensemble si les deux isolations sont
conçues pour une tension maximum de 1 000 V.

REMARQUE ! L'indice de protection NEMA4X est valable uniquement lorsque l'onduleur est accroché
et fermement vissé au support mural. Un support mural sans onduleur ne présente aucune protection
NEMA.

REMARQUE ! Respecter les consignes suivantes en cas d'utilisation d'entrées de câble à l'arrière :
étanchéifier selon l'indice de protection NEMA4X avant toute utilisation en extérieur

REMARQUE ! En cas de montage sur des supports métalliques, la face arrière de l'onduleur ne doit
pas être exposée à l'eau de pluie ou aux projections d'eau. Prévoir une protection adaptée contre l'eau
de pluie ou les projections d'eau.

REMARQUE ! Lors du montage en extérieur, utiliser exclusivement des gaines et des raccords de gai­ne étanches à l'eau. Les gaines et raccords de gaine ne sont pas compris dans la livraison de l'ondu­leur.

REMARQUE ! Un conducteur neutre trop faiblement dimensionné peut entraver la fonction d'injection
de courant dans le réseau de l'onduleur. Le conducteur neutre doit ainsi avoir les mêmes dimensions
que les autres conducteurs sous tension.

REMARQUE ! Lors du raccordement de câbles en aluminium :

- respecter les directives nationales et internationales pour le raccordement de câbles en alumini­um,

- respecter les indications du fabricant de câbles,

- vérifier tous les ans le couple de serrage de la fixation du câble.

REMARQUE ! Lors du raccordement des câbles DC, bien vérifier la polarité.

REMARQUE ! Former une boucle de câble de min. 10 cm (4 in.) avec tous les câbles.

REMARQUE ! Pour la mise à la terre d'un cadre ou d'un châssis de module solaire, tenir compte des

instructions du fabricant du module solaire ainsi que des directives nationales en vigueur !

REMARQUE ! Lors de l'utilisation de cartes d'option, respecter les normes ESD (base de données eu­ropéenne relative à la normalisation)..

9

REMARQUE ! Fronius ne prend en charge aucun coût pour les pertes de production, frais d'installati­on, etc. résultant de la détection d'un arc électrique et de ses conséquences.
Fronius décline toute responsabilité en cas de survenance d'incendie malgré la détection / l'interruption
d'arc électrique intégrée (par ex. du fait d'un arc électrique parallèle).

REMARQUE ! Avant de réinitialiser l'onduleur après la détection d'un arc électrique, contrôler l'état de
l'ensemble de l'installation photovoltaïque concernée.

Garantie const­ructeur Fronius

ATTENTION ! Risque de détérioration des onduleurs et autres composants sous tension d’une installa-

tion photovoltaïque en raison de montages défectueux ou incorrects. Des montages défectueux ou in­corrects peuvent entraîner une surchauffe des câbles et des connexions et également provoquer des
arcs électriques. Les dégâts thermiques qui en résultent peuvent provoquer des incendies.

Lors du raccordement de câbles AC et DC, respectez ce qui suit :

- Serrez toutes les bornes de raccordement en respectant le couple de serrage figurant dans les In­structions de service.

- Serrez toutes les bornes de mise à la terre (PE / GND) en res­pectant le couple de serrage figurant dans les Instructions de
service, y compris les bornes de mise à la terre libres.

- Ne surchargez pas les câbles.

- Vérifiez les éventuels dommages sur les câbles ainsi que la cor­rection du montage.

- Respectez les consignes de sécurité, les Instructions de service
ainsi que les directives de connexions locales.

Vissez toujours l’onduleur au support mural à l’aide des vis de fixa­tion en respectant le couple de serrage figurant dans les Instructions
de service. Mettez l’onduleur en service uniquement après avoir
serré les vis de fixation.

Les conditions de garantie détaillées, spécifiques au pays, sont disponibles sur Internet :
www.fronius.com/solar/warranty

Afin de bénéficier pleinement de la durée de garantie de votre nouvel onduleur ou accu­mulateur Fronius, vous devez vous enregistrer sur : www.solarweb.com.

3

2

2.5 Nm

1

Les indications du constructeur relatives à la connexion, l’installation et au fonctionnement doivent impérati­vement être respectées. Afin de réduire à un minimum le potentiel de risques, exécutez toutes les installations
et connexions avec soin et en respectant les consignes et directives. Les couples de serrage des différentes
connexions figurent dans les Instructions de service des appareils.

10

INFORMACIÓN DE SEGURIDAD IMPORTANTE ­CONSERVE ESTE MANUAL DE INSTRUCCIONES

Generalidades Este manual de instrucciones incluye instrucciones importantes para el inversor que de-

ben cumplirse en relación con la instalación y el mantenimiento del inversor.

El inversor ha sido diseñado y comprobado según las disposiciones de seguridad interna­cionales. Debido a sus componentes eléctricos y electrónicos, es necesario tener en cu­enta determinadas medidas de precaución durante la instalación y el servicio del inversor.
A fin de reducir el riesgo de lesiones para las personas, así como para garantizar una in­stalación y un servicio seguros del inversor, es necesario leer detenidamente este manual
de instrucciones y seguir todas las instrucciones e indicaciones de seguridad.

Seguridad El siguiente apartado "Seguridad" incluye diferentes advertencias. Una advertencia de-

scribe un peligro para las personas o los aparatos. Una advertencia advierte sobre proce­dimientos y procesos cuya realización incorrecta puede dar lugar a daños y a la
destrucción del inversor y/o de los aparatos conectados al inversor, así como a lesiones
de las personas.

Instalaciones
eléctricas

Todas las conexiones eléctricas deben realizarse según el National Electrical Code ANSI/
NFPA 70 y las demás directivas vigentes en el lugar de instalación.

Las instalaciones en Canadá deben realizarse según las normas canadienses vigentes.

11

Seguridad

¡ADVERTENCIA! El manejo incorrecto y los trabajos realizados de forma defectuosa pueden causar

graves daños personales y materiales. La puesta en marcha del inversor solo debe ser efectuada por
personal formado y en el marco de las disposiciones técnicas. Antes de la puesta en servicio y la reali­zación de trabajos de mantenimiento, resulta imprescindible leer las indicaciones de seguridad.

¡ADVERTENCIA! Las descargas eléctricas pueden ser mortales. Peligro originado por la tensión de red
y la tensión CC de los módulos solares expuestos a la luz.

- Antes de realizar cualquier tipo de trabajo de conexión se debe procurar que los lados CA y CC
delante del inversor no tengan tensión.

- La conexión fija a la red de corriente pública solo debe ser efectuada por un instalador eléctrico au­torizado.

¡ADVERTENCIA! Las descargas eléctricas pueden ser mortales. Los componentes electrónicos dimen­sionados inapropiadamente pueden causar graves daños personales y materiales.

- Todas las conexiones eléctricas deben realizarse según el National Electrical Code ANSI/NFPA 70
y las demás directivas vigentes para el lugar de instalación.

- Las instalaciones en Canadá deben realizarse según las normas canadienses vigentes.

- Para todos los cables de puesta a tierra deben utilizarse hilos de cobre con al menos 167 °F
(75 °C) (ver NEC tabla 250.122).

- En caso de pérdida de tensión y otras consideraciones, puede que se requieran mayores secciones
transversales de cables.

- Utilizar solo hilo firme o hilo múltiple. No utilizar hilo múltiple fino.

¡ADVERTENCIA! Las descargas eléctricas pueden ser mortales. Peligro originado por la tensión de red
y la tensión CC de los módulos solares.

- El interruptor principal CC sirve exclusivamente para conmutar la etapa de potencia sin corriente.
Si el interruptor principal CC está desconectado, la zona de conexión sigue estando bajo tensión.

- Las actividades de mantenimiento y servicio solo deben ser realizadas cuando se hayan separado
entre sí la etapa de potencia de la zona de conexión.

- La zona separada de la etapa de potencia solo se puede separar de la zona de conexión cuando
no tiene tensión.

- Las actividades de mantenimiento y servicio en la etapa de potencia del inversor solo deben ser
realizadas por personal de servicio formado por Fronius.

¡ADVERTENCIA! Las descargas eléctricas pueden ser mortales. Peligro originado por la tensión resi­dual de los condensadores. Esperar el tiempo de descarga de los condensadores.
El tiempo de descarga es de 5 minutos.

¡ADVERTENCIA! Una conexión inapropiada del conductor protector puede causar graves daños per­sonales y materiales. ¡Los tornillos de la caja del equipo garantizan una conexión adecuada del conduc­tor protector para la puesta a tierra de la caja y nunca deben ser sustituidos por otros tornillos que no
garanticen una conducción fiable del conductor protector!

¡PRECAUCIÓN! Riesgo de dañar el inversor debido a suciedad o agua en los bornes de conexión y en
los contactos de la zona de conexión.

- Al taladrar, debe prestarse atención a que los bornes de conexión y los contactos en la zona de
conexión no se ensucien ni humedezcan.

- El soporte mural sin la etapa de potencia no corresponde al tipo de protección de todo el inversor,
por lo que no debe ser montado sin la etapa de potencia.
Proteger el soporte mural durante el montaje frente a suciedad y humedad.

12

¡PRECAUCIÓN! Riesgo de dañar el inversor debido a unos bornes de conexión no apretados correcta­mente. Los bornes de conexión no apretados correctamente pueden provocar daños térmicos en el in­versor y, en consecuencia, causar incendios. Al conectar cables CA y CC debe prestarse atención a
que todos los bornes de conexión estén apretados firmemente con el par indicado.

¡PRECAUCIÓN! Peligro de incendio debido a una protección por fusible CA diseñada incorrectamente.
Para reducir el peligro de incendio:

- efectuar la conexión solo en un circuito de corriente con protección contra exceso de corriente
según el National Electrical Code, ANSI / NFPA 70;

- Cumplir los valores máximos para la protección contra exceso de corriente.

¡PRECAUCIÓN! Riesgo de dañar el inversor por sobrecarga.

- Conectar como máximo 20 A a un solo borne de conexión CC.

- Conectar los cables CC+ y CC- con la polaridad correcta a los bornes de conexión CC+ y CC- del
inversor.

¡PRECAUCIÓN! Existe peligro de cortocircuito debido a piezas metálicas rotas procedentes de un pun­to de rotura nominal. Las piezas metálicas rotas en el inversor pueden provocar cortocircuitos si el in­versor se encuentra bajo tensión. Al romper los puntos de rotura nominales, prestar atención a que:

- Las piezas metálicas rotas no caigan al inversor.

- Las piezas metálicas caídas al inversor sean retiradas inmediatamente.

¡OBSERVACIÓN! Si el aislamiento del cable CA no está diseñado para un máximo de 1000 V, no se
deben cruzar los cables CA y CC al conectar el inversor. Si es inevitable cruzar los cables al realizar
la conexión, el cable CA debe instalarse en un tramo del tubo de protección suministrada con el inver­sor. Los cables CA y CC deben instalarse juntos solo si el aislamiento de ambos cables está diseñado
para la máxima tensión posible de 1000 V.

¡OBSERVACIÓN! El tipo de protección NEMA4X únicamente es aplicable cuando el inversor está en­ganchado en el soporte mural y firmemente atornillado al mismo.
El soporte mural sin inversor no dispone de protección NEMA.

¡OBSERVACIÓN! En caso de utilizar las entradas de cables en el lado posterior, debe tenerse en cu­enta lo siguiente:
impermeabilizar hasta conseguir el tipo de protección NEMA4X antes de servicio en el exterior.

¡OBSERVACIÓN! En caso de montaje en soportes de metal, el inversor no debe estar expuesto a
agua pluvial ni a proyecciones de agua desde el lado posterior. Disponer de una protección adecuada
contra agua pluvial o contra proyecciones de agua.

¡OBSERVACIÓN! En caso de montaje en zonas exteriores, deben utilizarse exclusivamente racores
de conducto y conductos impermeables. El volumen de suministro del inversor no incluye los racores
de conducto ni los conductos.

¡OBSERVACIÓN! Un conductor neutro dimensionado insuficientemente puede mermar el servicio de
alimentación a la red del inversor.
Por lo tanto, debe dimensionarse el conductor neutro igual que los demás conductores bajo corriente.

¡OBSERVACIÓN! Al conectar cables de aluminio:

- Tener en cuenta las directivas nacionales e internacionales para la conexión de cables de alumi­nio.

- Tener en cuenta las indicaciones del fabricante de los cables.

- Anualmente debe comprobarse el asiento firme de los cables según el par indicado.

¡OBSERVACIÓN! Prestar atención a la polaridad correcta al conectar los cables CC.

¡OBSERVACIÓN! Formar con todos los cables un bucle de cables de al menos 4 in.

¡OBSERVACIÓN! Para la puesta a tierra de los marcos o soportes del módulo solar deben observarse

las correspondientes indicaciones del fabricante de módulos solares, así como las directivas naciona­les.

13

¡OBSERVACIÓN! Para el manejo de tarjetas opcionales se deben tener en cuenta las disposiciones
ESD generales.

¡OBSERVACIÓN! Fronius no asume los costes de las averías en la producción ni los costes de in­stalador, etc. derivados de la detección de un arco voltaico y sus consecuencias.
Fronius no asume ninguna responsabilidad por el fuego o los incendios que puedan producirse a pesar
de disponer de una detección/interrupción de arco voltaico integrada (por ejemplo, debido a un arco
voltaico paralelo).

¡OBSERVACIÓN! Antes de resetear el inversor después de haber detectado un arco voltaico, com­probar toda la instalación fotovoltaica afectada con respecto a posibles daños.

Garantía de fábri­ca de Fronius

¡PRECAUCIÓN! Las instalaciones deficientes o indebidas provocan riesgo de dañar los inversores y

otros componentes bajo corriente de una instalación fotovoltaica.
Las instalaciones deficientes o indebidas pueden provocar el calentamiento excesivo de los cables y los
puntos de apriete, así como generar arcos voltaicos. Como resultado, pueden producirse daños térmi­cos que pueden provocar incendios.

A la hora de conectar cables CA y CC debe tenerse en cuenta lo siguiente:

- Apretar firmemente todos los bornes de conexión con el par indicado en el manual de instrucciones

- Apretar todos los bornes de conexión a tierra (PE / GND) con el
par indicado en el manual de instrucciones, incluyendo los bor­nes de conexión a tierra libres

- No sobrecargar los cables

- Comprobar los cables respecto a daños y su tendido correcto

- Tener en cuenta las indicaciones de seguridad, el manual de in­strucciones, así como las disposiciones de conexión locales

Atornillar el inversor siempre mediante los tornillos de fijación, según
el par indicado en el manual de instrucciones, firmemente al soporte
mural.
¡Poner el inversor exclusivamente en servicio con los tornillos de fi­jación correctamente apretados!

Las cláusulas de garantía detalladas específicas para cada país están disponibles en In­ternet:
www.fronius.com/solar/warranty

Para poder disfrutar de todo el período de garantía para la batería de almacenamiento o
el inversor Fronius que ha instalado recientemente, rogamos que se registre en:
www.solarweb.com.

3

2

2.5 Nm

1

Cumplir las especificaciones del fabricante en cuanto a conexión, instalación y servicio. Realice con esmero
todas las instalaciones y uniones, según las especificaciones y prescripciones, para reducir al mínimo el poten­cial de peligro. Los pares de apriete de los correspondientes puntos de apriete figuran en el manual de instruc­ciones de los equipos.

14

Fronius Primo 208-240 Installation Help

English (US) Français Español

English (US) www.fronius.com/QR-link/4204260197EA

Français www.fronius.com/QR-link/4204260197FR

Español www.fronius.com/QR-link/4204260197ES

15

Fronius Primo 208-240 Installation

> 13123 ft.
> 4000 m

NH

max.
13123 ft.
4000 m

3

16

6 in.

150 mm

4 in.

100 mm

-40 °F - +131 °F

-40 °C - +55 °C

0 - 100 %

4 in.

100 mm

Installation example of several inverters

DC = DC = DC =

DATCOM DATCOM

AC ~ AC ~ AC ~

1 1

1

2

ON

OFF

Lock

17

EN-US: brick /concrete wall
FR: mur de briques / beton
ES: pared de ladrillo / muro de hormigón

1 1

2

1

1

NO NEMA ENCLOSURE TYPE

3

Al / St

0.2 - 0.3 in.
(6 - 8 mm)

18

1

1

Al / St

0.2 - 0.3 in.
(6 - 8 mm)

EN-US: wooden wall
FR: mur en bois
ES: pared de madera

min. 2x

1

2

NO NEMA
ENCLOSURE TYPE

19

EN-US: Mounting to a metal carrier
FR: Montage sur un support métallique
ES: Montaje en un soporte de metal

1

1

20

1

1

EN-US: mast, pole, pile, ...
FR: mât, pile, barre, ...
ES: mástil, pilla, barra,

?

Fronius Primo 208-240
Installation Help

21

Knockouts

1/2 in.

METAL KNOCKOUTS
Remove knockout-parts fallen
into the connection area before
hanging the inverter to the wall
bracket!

1/2 in.

3/4 in. 3/4 in.

3/4 in.

3/4 in.

3/4 in.

*

3/4 in. 3/4 in.

1/2 in.

3/4 in.

1/2 in. ... DATCOM

3/4 in. ... AC ~ / DC =

* ............ Grounding Electrode

Terminal (GET)

22

*

*

Appropriate Grids

240 V: 120 V Stinger Setup: 240N, HI1

Neutral conductor available

L3

12 0 °

N

12 0 °

24 0 V

120 V120 V

~

L1

120 °

240 V

L2

=

208 V Delta - Corner Grounded *
Setup: 208, CAL4, HI4

No neutral conductor

L1

120 °

=

120 °

~

208 V

208 V

=

~

240 V: 120 V Split phase Setup: 240N, CAL1, HI1

Neutral conductor available

180 °

240 V

=

N

~

2L1L

120 V 120 V

208 V Delta: 120 V WYE Setup: 208N, CAL2, HI2

Neutral conductor available

L1

12 0 °

=

120 °

~

208 V

120 V

120 V

N

208 V

120 V

=

~

208 V

12 0 °

=

L3

L2L3

~

208 V

120 °

=

~

L2

23

220 V Delta - Corner Grounded * Setup: 220

No neutral conductor

220 V Delta: 127 V WYE Setup: 220N

Neutral conductor available

L1

120 °

220 V

12 0 °

220 V

~

=

~

L2L3

=

120 °

~

220 V

=

240 V Delta - Corner Grounded *
Setup: 240, CAL5, HI5

No neutral conductor

L1

120 °

=

120 °

~

240 V

240 V

=

~

L1

12 0 °

=

12 0 °

~

220 V

127 V

L3

220 V

=

127 V

120 °

N

220 V

127 V

~

=

~

L2

240 V

12 0 °

=

L2L3

~

24

Connection Diagram & Connection Area

DC = (+)

Fronius Primo 208-240

DC = terminal block

MPPT1

Ungrounded solar modules

PV frame ground

DC = (-)

Grounding electrode terminal *

N
L1
L2

MPPT2

DC = disconnect

Grounding terminal

Energy­meter

L2

L1
N

Cu / Al Cu

max. Class 4

Cu: min. AWG 14 - max. AWG 6
Al : AWG 6

DC = Disconnect

AC ~ distribution
panel

Main grounding system

MPPT1 MPPT2

DC = (+) DC = (-) AC ~

Lockable AC ~
disconnect
switch (optional)

Sense

25

AC & DC = Copper Wires (Cu)

Field Wiring with the following wire & wire combinations possible
Select appropriate cable cross-sections according to the actual device output! Do not combine copper and alu­minum cables together in a single terminal.

AWG

solid

4
6

8
10
12
14
16

AWG

stran-

ded

2)

2)

2)

2)

2)

2)

3)

6/6

8
10
12
14
16

4)

1)

8/101)8/121)8/14

1)

1)

1)

3)

AWG

stranded / solid

AWG

solid / solid

stranded / stranded

AWG

6/122)6/142)6/16

1)

10/101)10/121)10/14

8/12

2)

1)

8/102)8/121)8/141)8/16

10/101)10/121)10/141)10/16
12/101)12/121)12/141)12/161)12/101)12/121)12/141)12/16
14/101)14/121)14/141)14/161)14/101)14/121)14/141)14/16

16/141)16/161)16/103)16/121)16/141)16/16

AC & DC = Aluminium Wires (Al)

Field Wiring with the following wire & wire combinations possible
Select appropriate cable cross-sections according to the actual device output! Do not combine copper and

aluminum cables together in a single terminal.

AWG

solid

4
6

8
10
12
14
16

AWG

stran-

ded

2)

2)

2)

2)

2)

2)

5)

6

8
10
12
14
16

4)

2)

8/102)8/122)8/14

2)

2)

2)

5)

AWG

stranded / solid

AWG

solid / solid

stranded / stranded

AWG

6/122)6/142)6/16

2)

10/102)10/122)10/14
12/102)12/122)12/14

8/12

2)

2)

2)

8/102)8/122)8/142)8/16
10/102)10/122)10/142)10/16
12/102)12/122)12/142)12/16

14/102)14/122)14/142)14/162)14/102)14/122)14/142)14/16

16/142)16/162)16/105)16/122)16/142)16/16

3)

3)

3)

1)

1)

1)

5)

5)

5)

2)

2)

2)

1)

2)

3)

4)

5)

tested and evaluated according UL
not evaluated according UL, connection to the terminal is possible
only with ferrule
stranded PV (ZKLA) or Use -2 wire
not evaluated according UL, connection to the terminal is possible; The use of ferrules is mandatory for

all AWG 16. The disconnect is technically rated for AWG 16 with ferrules but it is not recommended. If it
is used please insure it is correctly installed. Fronius is not responsible for improper installation.

26

AC ~

1

1

3

OFF

> 10 in. (250 mm)

AC ~

1

2

***

Sense

AC ~

GND

L2

L1
N

> 8 in. (200 mm)

0.6 in.
(15 mm)

2

GND

24

AC ~

max. 63 A

wire loop
min. 4 in.

**

*

(101.6 mm)

31

IΔN ≥ 100 mA

5x

Torque (Nm / lbf.in.) → see printing near wire terminal

main grounding terminal

*

grounding terminals, e.g. for grounding electrode,

**

PV frame grounding
for connection of the grounded phase in corner grounded grids

***

27

DC =

DC =

1 1

1

DC = (-)DC = (+)

+

-

+

-

2

0.6 in.

(15 mm)

2

2

1

1

1

3

--- -

DC = (-)

1

DC = (+)

Torque (Nm / lbf.in.) → see
printing near wire terminal

+

+++

1122

wire loop
min. 4 in.
(101.6 mm)

28

1 1

4

DC = (-)DC = (+)

U

ft. (m)

5

ft. (m)

> 9842 - 11482 ft.

> 9842 - 11482 ft.
(> 3000 - 3500 m)

(> 3000 - 3500 m)
> 8202 - 9842 ft.

> 8202 - 9842 ft.
(> 2500 - 3000 m)

(> 2500 - 3000 m)
> 6561 - 8202 ft.

> 6561 - 8202 ft.
(> 2000 - 2500 m)

(> 2000 - 2500 m)
0 - 6561 ft.

0 - 6561 ft.
(0 - 2000 m)

(0 - 2000 m)

U

DC max

DC max

430 V

430 V

480 V

480 V

540 V

540 V

550 V

550 V

+ / -

+ / -

DC =

PV 1

DC-1

DC+1

DC-2

2

2

PV 2

DC+2

1

1

max. 18 A
per MPPT

DC+1 DC+2

12

12

DC-

12

34

PV 1

DC-1

DC = (+)

DC = (-)

PV 2

max. 36 A to
a single
DC terminal

22

DC-

1234

DC+1

DC+1

1

DC+2

1

*

*

D1

=

D1

WHEN ONLY ONE STRING IS USED

PV 1

max. 36 A to
a single
DC terminal

DC+1

DC+2

1

1

22

DC-1

DC+1

*

*

D1

=

D1

DC-

1234

29

Data communication and Solar Net

IN

OUT

PIN 2 1

Fronius Solar Net
and data interface

Fronius developed Solar Net to make these system add-ons flexible and capable of being
used in a wide variety of different applications. Fronius Solar Net is a data network that
enables several inverters to be linked to the system add-ons.

Fronius Solar Net is a bus system with ring topology. Just one suitable cable is enough
for communication between one or more inverters connected to Fronius Solar Net and a
system add-on.

In order to clearly define each inverter in Fronius Solar Net, each inverter must also be
assigned an individual number.
You can assign individual numbers as per the "SETUP Menu" section.

Different system add-ons are automatically recognized by Fronius Solar Net.
In order to distinguish between several identical system add-ons, each one must be as-

signed a unique number.
More detailed information on the individual system add-ons can be found in the relevant

operating instructions or on the internet at http://www.fronius.com
More detailed information on cabling Fronius DATCOM components can be found at:

→ http://www.fronius.com/QR-link/4204101938

Data communica­tion area

(1) (2) (3) (4) (5) (6) (7) (8)

(9)

PIN 2 1

OUT

IN

Depending on the model, the inverter may be equipped as follows:

- with the Fronius Datamanager 2.0 plug-in card

- with another Fronius plug-in card

- without plug-in card(s)

In this manual the device with the Fronius Datamanager 2.0 plug-in card is described.

30

Item Designation

(1) Switchable multifunction current interface (e.g. for power reduction function, interface to meter, measu-

rement input, etc.)

Pin 1 = measurement input: max. 20 mA, 100 Ohm measurement resistor (load impedance)
Pin 2 = max. short circuit current 15 mA, max. open circuit voltage 16 V DC or GND

Wiring diagram variant 1: Signal contact for overvoltage protection
Pin 1: ­Pin 2: +

Wiring diagram variant 2: 4-20 mA
Pin 1: +
Pin 2: -

Use the 2-pin mating connector supplied with the inverter to connect to the multifunction current interfa­ce.

(2)
(3)

(4) The 'Solar Net' LED

Fronius Solar Net connection / interface protocol IN
Fronius Solar Net connection / interface protocol OUT
'Fronius Solar Net' / interface protocol input and output for connecting to other DATCOM components
(e.g. inverter, sensor box, etc.)

If several DATCOM components are linked together, a terminating plug must be connected to every free
IN or OUT connection on a DATCOM component. For inverters with a Fronius Datamanager plug-in
card, two terminating plugs are supplied with the inverter.

indicates whether the Fronius Solar Net power supply is available

The 'Solar Net' LED is on:

the power supply for data communication within the Fronius Solar Net / interface protocol is OK

The 'Solar Net' LED flashes briefly every 5 seconds:

data communication error in the Fronius Solar Net

- Overcurrent (current flow > 3 A, e.g. resulting from a short circuit in the Fronius Solar Net ring)

- Undervoltage (not a short circuit, voltage in Fronius Solar Net < 6.5 V, e.g. if there are too many
DATCOM components on the Fronius Solar Net and not enough electrical power is available)
In this case, power for the DATCOM components must be supplied by connecting an additional po­wer supply to one of the DATCOM components. To detect the presence of an undervoltage, check
some of the other DATCOM components for faults as required.

After cutting out because of overcurrent or undervoltage, the inverter attempts to restore the power sup­ply in the Fronius Solar Net every 5 seconds while the fault is still present.

Once the fault is rectified, power to the Fronius Solar Net will be restored within 5 seconds.

(5) The 'Data transfer' LED

flashes while the USB stick is being accessed. The USB stick must not be removed while recording is in
progress.

(6) USB A socket

for connecting a USB stick with maximum dimensions of
65 x 30 mm

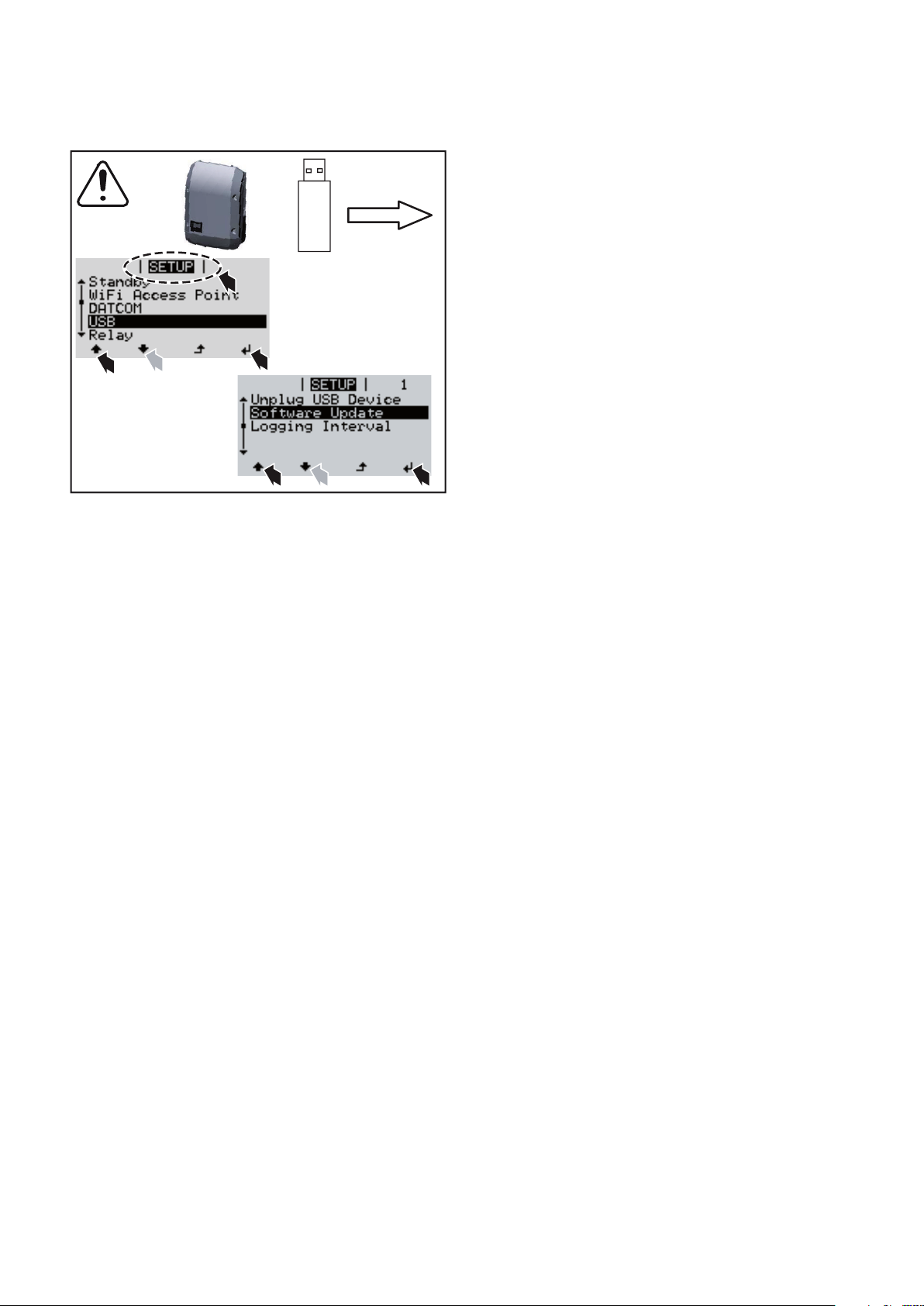

The USB stick can function as a datalogger for an inverter. The USB stick is not included in the scope
of supply of the inverter.

31

Item Designation

(7) Floating switch contact with mating connector

max. 250 V AC / 4 A AC
max. 30 V DC / 1 A DC
max. AWG16 (1.5 mm²) cable cross section

Pin 1 = NO contact
Pin 2 = common
Pin 3 = NC contact
(pins from top to bottom)

Use the mating connector supplied with the inverter to connect to the floating switch contact.

(8) Fronius Datamanager 2.0 (WLAN antenna not shown) or

another Fronius plug-in card or
Cover for option card compartment

(9) Cover for option card compartment

Example Recording and archiving data from the inverter and sensor using a Fronius Datamanager

and a Fronius Sensor Box:

12

WLAN

IN

* Fronius Datamanager

Data network with 3 inverters and a Fronius Sensor Box:

- Inverter 1 with Fronius Datamanager

- Inverters 2 and 3 without Fronius Datamanager!

OUT

*

IN

OUT

°C

W/m²

Sensor Box

IN OUT

m/s

3

OUT

IN

= Terminating plug

The external communication (Fronius Solar Net) takes place on the inverter via the data
communication area. The data communication area contains two RS 422 interfaces as in­puts and outputs. RJ45 plug connectors are used to make the connection.

IMPORTANT! Since the Fronius Datamanager functions as a data logger, the Fronius So­lar Net ring must not include any other data logger.
Only one Fronius Datamanager per Fronius Solar Net ring!
Any other Fronius Datamanagers must be removed and the unoccupied option card com­partment sealed off using the blanking cover (42,0405,2020 - available from Fronius as an
optional extra); alternatively, use an inverter without Fronius Datamanager (light version).

32

Communication de données et Solar Net

IN

OUT

PIN 2 1

Fronius Solar Net
et transfert de
données

Fronius Solar Net a été développé par Fronius pour une utilisation individuelle des exten­sions de système. Fronius Solar Net est un réseau de données permettant de relier plu­sieurs onduleurs aux extensions de système.

Fronius Solar Net est un système de bus à topologie en anneau. Pour que un ou plusieurs
onduleurs reliés dans le Fronius Solar Net puissent communiquer avec une extension de
système, un câble adapté suffit.

Pour définir chaque onduleur de manière univoque dans Fronius Solar Net, il faut égale­ment leur affecter un numéro individuel.
Procéder à l'attribution des numéros individuels conformément aux prescriptions de la
section « Le point de menu SETUP ».

Diverses extensions de système sont automatiquement reconnues par Fronius Solar Net.
Pour différencier plusieurs extensions de système identiques, il est nécessaire de leur at-

tribuer un numéro individuel.
Des informations détaillées sur les différentes extensions de système figurent dans les

instructions de service correspondantes et sur le site Internet http://www.fronius.com.
Vous trouverez plus d'informations concernant le câblage des composants Fronius

DATCOM sur le site :

→ http://www.fronius.com/QR-link/4204101938

Zone de commu­nication de
données

(1) (2) (3) (4) (5) (6) (7) (8)

(9)

PIN 2 1

OUT

IN

Selon le modèle, l'onduleur peut être équipé comme suit :

- avec la carte enfichable Fronius Datamanager 2.0

- avec une autre carte enfichable Fronius

- sans des cartes enfichables

Le présent mode d'emploi décrite le modèle d'appareil avec la carte enfichable Fronius Da­tamanger 2.0.

33

Pos. Désignation

(1) Interface de courant multifonction interconnectable (par ex. pour fonction de ré-

duction de puissance, interface de compteur, entrée de mesure, etc.).

Broche 1 = entrée de mesure : max. 20 mA, résistance de mesure (charge)
100 Ohm
Broche 2 = courant de court-circuit max. 15 mA, tension à vide max. 16 V DC ou
GND

Variante de raccordement 1 : Borne à signaux pour protection contre les surten­sions
Broche 1 : ­Broche 2 : +

Variante de raccordement 2 : 4-20 mA
Broche 1 : +
Broche 2 : -

Pour le raccordement à l'interface de courant multifonction, utiliser la contre-fiche
à 2 pôles fournie avec l'onduleur.

(2)
(3)

Connecteur Solar Net / Interface Protocol IN
Connecteur Solar Net / Interface Protocol OUT
Entrée et sortie « Fronius Solar Net » / Interface Protocol pour la connexion avec
d'autres composants DATCOM (par ex. onduleur, Sensor Box, etc.).

Lors de la mise en réseau de plusieurs composants DATCOM, un obturateur de
port libre doit être enfiché sur chaque connecteur IN ou OUT libre d'un composant
DATCOM. Deux obturateurs de port libre sont inclus dans la livraison des ondu­leurs équipés de la carte enfichable Fronius Datamanager.

(4) DEL « Solar Net »

indique si l'alimentation Solar Net est disponible.

La DEL « Solar Net » est allumée :

l'alimentation électrique pour la communication de données au sein du Fronius
Solar Net / Interface Protocol fonctionne correctement

La DEL « Solar Net » clignote brièvement toutes les 5 secondes :

erreur dans la communication de données dans le Fronius Solar Net

- Surintensité (flux de courant > 3 A, par ex. en raison d'un court-circuit dans
le circuit Fronius Solar Net)

- Sous-tension (pas de court-circuit, tension dans le Fronius Solar Net < 6,5 V,
p. ex. en raison d'un nombre de composants DATCOM trop important dans
le Fronius Solar Net et d'une alimentation électrique insuffisante)
Dans ce cas, une alimentation électrique supplémentaire pour les compo­sants DATCOM à l'aide d'un bloc d'alimentation externe est nécessaire.
Pour détecter une sous-tension existante, vérifier, le cas échéant, la présen­ce d'éventuelles erreurs sur d'autres composants DATCOM.

Après une déconnexion suite à une surintensité ou une sous-tension, l'onduleur
essaie toutes les 5 secondes de rétablir l'alimentation énergétique dans le Froni­us Solar Net, p. ex. durant tout le temps du court-circuit.

34

Lorsque l'erreur est éliminée, Fronius Solar Net est à nouveau alimenté en
courant dans les 5 secondes.

(5) DEL « Transfert de données »

clignote lors de l'accès à la clé USB. Pendant ce laps de temps, la clé USB ne
doit pas être retirée.

Pos. Désignation

(6) Connecteur USB A

pour le raccordement d'une clé USB de taille maximale
65 x 30 mm.

La clé USB peut jouer un rôle de datalogger pour un onduleur. La clé USB n'est
pas comprise dans la livraison de l'onduleur.

(7) Contact sans potentiel avec contre-fiche

max. 250 V AC / 4 A AC
max. 30 V DC / 1 A DC
section de câble max. AWG16 (1,5 mm²)

Broche 1 = contact à fermeture (Normally Open)
Broche 2 = passe de fond (Common)
Broche 3 = contact à ouverture (Normally Closed)
(broches de haut en bas)

Pour le raccordement au contact sans potentiel, utiliser la contre-fiche fournie
avec l'onduleur.

(8) Fronius Datamanager 2.0 (pas montré antenne WiFi) ou

une autre carte enfichable Fronius ou
cache pour compartiment de cartes d'option

(9) Cache pour compartiment de cartes d'option

Exemple Enregistrement et archivage des données relatives à l'onduleur et au capteur à l'aide du

Fronius Datamanager et de la Fronius Sensor Box :

12

OUT

WLAN

IN

* Fronius Datamanager

Réseau de données avec 3 onduleurs et une Fronius Sensor Box :

- onduleur 1 avec Fronius Datamanager

- onduleurs 2 et 3 sans Fronius Datamanager !

OUT

*

IN

°C

W/m²

Sensor Box

IN OUT

m/s

3

OUT

IN

= obturateur de port libre

La communication externe (Solar Net) s'effectue sur l'onduleur via la zone de communica­tion de données. La zone de communication de données comprend deux interfaces
RS 422 jouant un rôle d'entrée et de sortie. La liaison est réalisée au moyen de connec­teurs RJ45.

IMPORTANT ! Puisque le Fronius Datamanager fonctionne comme un Datalogger, aucun
autre Datalogger ne doit être présent dans le circuit Fronius Solar Net.
Un seul Fronius Datamanager par circuit Fronius Solar Net !
Démonter tous les autres Fronius Datamanager et obturer le compartiment pour cartes
d'option libre au moyen du cache disponible en option auprès de Fronius (42,0405,2020)
ou utiliser un onduleur sans Fronius Datamanager (version light).

35

Comunicación de datos y Solar Net

IN

OUT

PIN 2 1

Fronius Solar Net
y conexión de da­tos

Fronius ha desarrollado Fronius Solar Net para facilitar la aplicación individual de las ex­tensiones del sistema. Fronius Solar Net es una red de datos que permite vincular varios
inversores con las extensiones del sistema.

Fronius Solar Net es un sistema de bus con topología de circuito. Para la comunicación
de uno o varios inversores conectados en Fronius Solar Net con una extensión del sis­tema, basta con un cable adecuado.

Para definir cada inversor de manera unívoca en Fronius Solar Net, también es necesa­rio asignar un número individual al correspondiente inversor.
Realizar la asignación del número individual según el apartado "El punto de menú CON­FIGURACIÓN".

Fronius Solar Net detecta automáticamente las diferentes extensiones del sistema.
Para poder diferenciar entre varias extensiones del sistema idénticas, es necesario

ajustar un número individual en las extensiones del sistema.
En los correspondientes manuales de instrucciones o en Internet, en http://www.froni-

us.com, figura información más detallada acerca de las diferentes extensiones del siste­ma.

Si desea información más detallada sobre los componentes Fronius DATCOM:

→ http://www.fronius.com/QR-link/4204101938

Zona de comuni­cación de datos

(1) (2) (3) (4) (5) (6) (7) (8)

(9)

PIN 2 1

OUT

IN

Según la versión, el inversor puede estar equipado de la siguiente manera:

- con la tarjeta enchufable Fronius Datamanager 2.0

- con una otra tarjeta enchufable Fronius

- sin tarjeta enchufable

Este manual de instrucciones se describe el modelo de aparato con la tarjeta enchufable
Fronius Datamanager 2.0.

36

Pos. Descripción

(1) Interfaz de corriente multifuncional conmutable (por ejemplo, para la función de reducción de potencia,

interfaz con el contador, entrada de medición, etc.)

Pin 1 = Entrada de medición: máx. 20 mA, resistencia de medición de 100 ohmios (carga aparente)
Pin 2 = Máx. corriente de cortocircuito 15 mA, máx. tensión de marcha sin carga 16 V CC o GND

Variante del modo de conexión 1: Contacto de señal para protección contra sobretensiones
Pin 1: ­Pin 2: +

Variante del modo de conexión 2: 4-20 mA
Pin 1: +
Pin 2: -

Utilizar el conector opuesto de dos polos incluido en el volumen de suministro del inversor para la co­nexión a la interfaz de corriente multifuncional.

(2)
(3)

(4) LED "Solar Net"

Conexión Fronius Solar Net / Protocolo de interfaz IN
Conexión Fronius Solar Net / Protocolo de interfaz OUT
"Fronius Solar Net" / Protocolo de interfaz entrada y salida para la conexión con otros componentes
DATCOM (por ejemplo, inversor, Sensor Box, etc.)

En caso de una conexión en red de varios componentes DATCOM, es necesario enchufar una clavija
final a cada una de las conexiones IN u OUT libres de un componente DATCOM. En caso de inversores
con tarjeta enchufable Fronius Datamanager se incluyen 2 clavijas finales en el volumen de suministro
del inversor.

Indica si la alimentación principal de Fronius Solar Net se encuentra a disposición.

El LED "Solar Net" está iluminado:

La alimentación principal para la comunicación de datos dentro de Fronius Solar Net / del protocolo de
interfaz está en orden

El LED "Solar Net" parpadea brevemente cada 5 segundos:

Error en la comunicación de datos en la Fronius Solar Net

- Exceso de corriente (arco establecido > 3 A, por ejemplo, debido a un cortocircuitos en el circuito
de Fronius Solar Net)

- Falta de tensión (no hay ningún cortocircuito, tensión en la Fronius Solar Net < 6,5 V, por ejemplo,
cuando hay demasiados componentes DATCOM en la Fronius Solar Net y la conexión eléctrica no
es suficiente) En este caso, se requiere un suministro de energía adicional de los componentes
DATCOM mediante una fuente de alimentación externa en uno de los componentes DATCOM.
Para detectar una falta de tensión deben comprobarse también los demás componentes DATCOM
con respecto a errores si fuera necesario.

Después de una desconexión por exceso de corriente o falta de tensión, el inversor intenta cada 5 se­gundos restablecer el suministro de energía en Fronius Solar Net mientras que el error está presente.

Si el error está eliminado, la Fronius Solar Net vuelve a alimentarse con corriente en 5 segundos.

(5) LED "Transmisión de datos"

Parpadea durante el acceso a la memoria USB. En este tiempo no debe quitarse la memoria USB.

(6) Zócalo USB A

Para la conexión de una memorias USB con un máximo tamaño constructivo de
65 x 30 mm

La memoria USB puede funcionar como un Datalogger para un inversor. La memoria USB no forma par­te del volumen de suministro del inversor.

37

Pos. Descripción

(7) Contacto de conmutación libre de potencial con conector opuesto

máx. 250 V CA / 4 A CA
máx. 30 V CC / 1 A CC
máx. AWG16 (1,5 mm²) de sección transversal de cable

Pin 1 = Contacto de cierre (normalmente abierto)
Pin 2 = Posición de la raíz (común)
Pin 3 = Contacto de apertura (normalmente cerrado)
(pines desde arriba hacia abajo)

Utilizar el conector opuesto incluido en el volumen de suministro del inversor para la conexión al cont­acto de conmutación libre de potencial.

(8) Fronius Datamanager 2.0 (no se muestra la antena WLAN) o

una otra tarjeta enchufable Fronius o
cubierta para el compartimento de tarjetas opcionales

(9) Cubierta para el compartimento de tarjetas opcionales

Ejemplo Registro y archivo de los datos de inversor y sensor mediante Fronius Datamanager y Fro-

nius Sensor Box:

12

WLAN

IN

* Fronius Datamanager

Red de datos con 3 inversores y una Fronius Sensor Box:

- Inversor 1 con Fronius Datamanager

- Inversor 2 y 3 sin Fronius Datamanager!

OUT

*

IN

OUT

°C

W/m²

Sensor Box

IN OUT

m/s

3

OUT

IN

= clavijas finales

La comunicación externa (Fronius Solar Net) se realiza en el inversor a través de la zona
de comunicación de datos. La zona de comunicación de datos incluye dos interfaces RS
422 como entrada y salida. La conexión se realiza mediante conectores RJ45.

¡IMPORTANTE! Como el Fronius Datamanager funciona como un Datalogger, no debe
haber otro Datalogger en el circuito de Fronius Solar Net.
¡Solo un Fronius Datamanager por cada circuito de Fronius Solar Net!
Desmontar los demás Fronius Datamanager y cerrar el compartimento de tarjetas opcio­nales libre con la cubierta ciega disponible como opción a través de Fronius
(42,0405,2020) o utilizar un inversor sin Fronius Datamanager (versión "light").

38

DATCOM

1

1

1

2

1 1

3

1

4

1

TX20

2

10.6 lbf.in

1.2 Nm

39

1 1

5 6

1

1 1

7

8

22.1 lbf.in

2.5 Nm

1 1

9

1

1

1

2

10

1

40

2

3

1

1

2x

1

4

5

6

42,0405,2019

1 1

IN OUTIN OUT

11

1 1

42,0405,2019

TOP

1

CLICK !

2

13

12

14

1

1

1

3

2

4.33 in.
(110 mm)

22.1 lbf.in

2.5 Nm

5

1

4

NO CABLE LOOP !

4

3

2 x TX25

3

2

ON

OFF

Lock

2

1

41

Sealing up Conduits

InsideOutside

DC=

Conduit

Air circulation

Condensation

AC~

Conduit

EN-US:

NOTE! Condensation within the conduits
can damage the inverter or components of
the photovoltaic systems.
To avoid undesirable air circulation and con­densation in the conduits,

- seal all conduits being used with a per­manently elastic sealant,

- seal every incoming and outgoing con­duit,

- seal both conduit ends.

1

1

FR:

ES:

REMARQUE ! La condensation à l'intérieur des tubes peut endommager l'onduleur ou les compo­sants de l'installation photovoltaïque.
Afin d'éviter une circulation de l'air indésirable ou la formation de condensation,

- étanchéifier tous les tubes utilisés avec un matériau d'étanchéification à élasticité permanente

- étanchéifier chaque entrée et sortie de tubes,

- étanchéifier les deux extrémités des tubes.

¡OBSERVACIÓN! La condensación dentro de los conductos puede provocar daños en el inversor o
en los componentes de la instalación fotovoltaica.
Para evitar cualquier condensación y circulación del aire no deseada en los conductos,

- impermeabilizar todos los conductos utilizados con una masa obturadora permanentemente elá­stica,

- impermeabilizar cada entrada y salida de conducto,

- impermeabilizar ambos extremos de conducto.

InsideOutside

2

DC=

Conduit

Conduit fitting

1

Conduit

Permanently elastic sealant

AC~

4

42

1

Conduit

1

Permanently elastic

3

Seal all used conduits!
Seal every incoming and every outgoing conduit!
Seal both conduit ends!

sealant

Inverter housing

Operation

ON

1

1

1

1

ON

OFF

Lock

OFF

Lock

2

1 1

2

3

4

1

22.1 lbf.in

2.5 Nm

2

2 x TX25

3

4

5

22.1 lbf.in / 2.5 Nm

AC =

ON

2

ON

1

OFF

Lock

2

3

1 1

4

61

62

Setups:
240N (with NL-Mon)
240 (without NL-Mon)
208N (with NL-Mon)
208 (without NL-Mon)
220N (with NL-Mon)
220 (without NL-Mon)
50HZ
50 HN (with NL-Mon)

5

y

r

t

n

u

o

C

t

c

e

l

e

S

50 Hz
International 50 Hz

1

2

HI1 (Hawaii 240 with NL-Mon)
HI2 (Hawaii 208 with NL-Mon)
HI4 (Hawaii 208 without NL-Mon)
HI5 (Hawaii 240 without NL-Mon)
CAL1 (California 240 with NL-Mon)
CAL2 (California 208 with NL-Mon)
CAL4 (Califor. 208 without NL-Mon)
CAL5 (Califor. 240 without NL-Mon)

MG5N (Microgrid 240V 50Hz with
NLMon)
MG5P (Microgrid 240V 50Hz wi­thout NLMon)
MG6N (Microgrid 240V 60Hz with
NLMon)
MG6P (Microgrid 240V 60Hz wi­thout NLMon)

43

For more information about „Field Adjustable Trip Points“ and „Special Purpose Utiliy-Interactive“ see

www.fronius.com/QR-link/42042102339

1 1 1

6 7

CONFIG

Loading Country Setup

8

1 1 1

9

10

SETUP

Auto Daylightsaving

5x

4x

1

1 1

2

1

2

12 13

11

6x

1

BASIC

MPP TRACKER 2

1

7x

2

2

44

Anti-theft device

1 1

1

2

2

1

2

2

TX25

1

3

EN-US:
The padlock is not part of the scope of delivery for the

1

TX25

3

22.1 lbf.in

2.5 Nm

inverter.

FR:
Le cadenas n'est pas compris dans la livraison de l'on­duleur.

ES:
El candado no está parte del volumen de suministro
del inversor.

1

2

2

max 0.28 in. (7 mm)

45

Lock

1 1

1

2

1

1

* max 0.28 in. (7 mm)

1

3

EN-US:
The padlock is not part of the scope of delivery for the

*

inverter.

FR:
Le cadenas n'est pas compris dans la livraison de l'on­duleur.

ES:
El candado no está parte del volumen de suministro
del inversor.

1

*

* max 0.28 in. (7 mm)

1

46

Firmware Update

+

1

2

2

3

4

USB

4

5

47

BASIC Menu

1 1 1

1

2

3

6x

1

4

MPP Tracker 1

MPP Tracker 2
USB Eventlog
Input Signal
SMS / Relay

6

5x

1

5x

2

1

BASIC Menu:

MPP Tracker 1
MPP Tracker 2
USB Eventlog
Input Signal
SMS / Relay
Insulation Settings
TOTAL Reset

48

Serial Number Sticker for Customer Use

Application example

I9

4/8I72/6

3/7

1/5

DRM‘s for

I8

I6

***

2

Australia

?

Serial No. on rating plate

Fronius Inverter
Operating
Instructions

*

I5 IO3

I4

CL/0

RG/0

IO2 12V+12V+IO0

IO1 GND GND D-

only Australia

D+

1

I9

4/8I72/6

3/7

1/5

DRM‘s for

I8

I6

Australia

I5 IO3

I4

CL/0

RG/0

IO2 12V+12V+IO0

IO1 GND GND D-

D+

Fronius Inverter
Installation

+

DRM‘s for

Australia

4/8

3/7

I8

I9

1/5

2/6

I6

I7

I4

I5 IO3

RG/0

CL/0

IO2 12V+12V+IO0

IO1 GND GND D-

D+

**

* Serial Number Sticker for Customer Use, 57 x 20 mm
** DRMs for Australia for Customer Use, 67 x 20 mm

49

Fronius Technical Support

Fronius USA LLC Solar Electronics Division

6797 Fronius Drive
Portage, IN 46368
USA
E-Mail: [e-mail]
http://www.fronius-usa.com

Tel.: 877-Fro-nius (376-6487)
Fax: [phone]

Fronius Mexico S.A. de C.V

Carretera Monterrey Saltillo 3279 E
Parque Landus Business Park
Santa Catarina, NL
66367 México
E-Mail: [e-mail]
http://www.fronius.mx

Tel.: [phone]
Fax: [phone]

Under http.//www.fronius.com/addresses you will find all addresses of our sales branches and partner firms!

Fronius Canada Ltd.

2875 Argentia Road, Units 4,5 & 6
Mississauga, ON L5N 8G6
Canada
E-Mail: [e-mail]
http://www.fronius.ca

Tel.: [phone]
Fax: [phone]

Fronius International GmbH

Froniusplatz 1
4600 Wels
Austria
E-Mail: [e-mail]
http://www.fronius.com

50

51

FRONIUS INTERNATIONAL GMBH

Vorchdorfer Straße 40, A-4643 Pettenbach, Austria

E-Mail: [e-mail]

www.fronius.com

Under www.fronius.com/contact you will find the addresses

of all Fronius Sales & Service Partners and locations
