Fronius Fronius IG TL display PC board Installation Instruction

/ Battery Charging Systems / Welding Technology / Solar Electronics

DE
EN-US

FR

IT

ES

Display-Print Fronius IG-TL

Fronius IG TL display PC board

Circuit imprimé de l´écran du
Fronius IG-TL

Print del display FRONIUS IG-TL

Print de pantalla Fronius IG-TL

Einbauanleitung

Netzgekoppelter Wechselrichter

Installation instructions

Inverter for grid-connected photo­voltaic systems

Instructions d'installation

Onduleur pour installations photo­voltaïques connectées au réseau

Istruzioni di montaggio

Inverter per impianti fotovoltaici col­legati alla rete

Instrucciones de montaje

Inversores para instalaciones foto­voltaicas acopladas a la red

42,0410,1675 003-27032012

0

Inhaltsverzeichnis

Allgemeines ............................................................................................................................................... 3

Sicherheit.............................................................................................................................................. 3

Lieferumfang......................................................................................................................................... 3

Erforderliche Werkzeuge und Hilfsmittel............................................................................................... 4

Print wechseln............................................................................................................................................ 5

Gerät öffnen.......................................................................................................................................... 5

Print ausbauen...................................................................................................................................... 6

Print einbauen....................................................................................................................................... 6

Gerät schließen..................................................................................................................................... 6

DE

1

2

Allgemeines

DE

Sicherheit

WARNUNG! Ein elektrischer Schlag kann tödlich sein. Gefahr durch Netzspan-

nung und DC-Spannung von den Solarmodulen.

- Der Anschlussbereich darf nur von lizenzierten Elektro-Installateuren geöff­net werden.

- Der Bereich des Leistungsteils darf nur im spannungsfreien Zustand vom An­schlussbereich getrennt werden.

- Der Bereich des Leistungsteils darf nur durch Fronius-geschultes Service­personal geöffnet werden.

Vor sämtlichen Anschlussarbeiten dafür sorgen, dass AC- und DC-Seite vor dem
Wechselrichter spannungsfrei sind, z.B.:

- AC-Sicherungsautomat für den Wechselrichter spannungsfrei schalten

- Solarmodule abdecken

Die 5 Sicherheitsregeln beachten!

WARNUNG! Ein elektrischer Schlag kann tödlich sein. Gefahr durch Restspan­nung von Kondensatoren.

Entladezeit der Kondensatoren abwarten. Die Entladezeit beträgt 3 Minuten.

VORSICHT! Unzureichende Schutzleiter-Verbindung kann schwerwiegende
Personen- und Sachschäden verursachen. Die Gehäuse-Schrauben stellen eine
geeignete Schutzleiter-Verbindung für die Erdung des Gehäuses dar und dürfen
keinesfalls durch andere Schrauben ohne zuverlässige Schutzleiter-Verbindung
ersetzt werden.

Lieferumfang

HINWEIS! Die Anforderungen an Elektroinstallationen können nationalen Nor-

men und Bestimmungen unterliegen und müssen diesen entsprechend ausge­führt werden.

Display-Print

3

Erforderliche
Werkzeuge und
Hilfsmittel

- Schraubendreher TX 20

- Schraubendreher TX 25

- Hand Drehmoment-Schrauber

4

Print wechseln

1

6 x

1

1

1

1

2

1

1

3

2

1

4 x

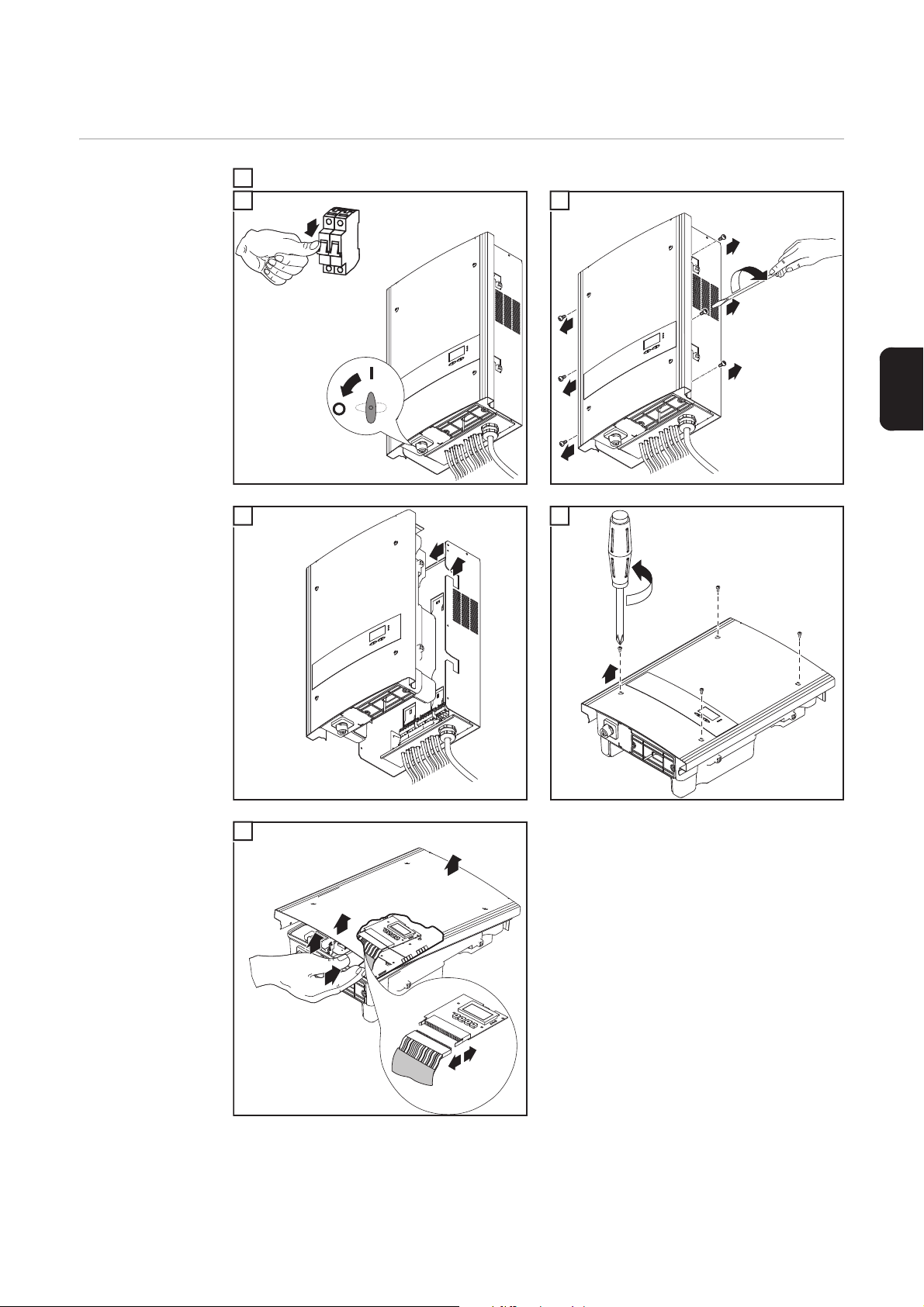

Gerät öffnen Alle DATCOM-Komponenten vom Gerät trennen

2

DE

1

4

AC

2

3

5

2

1

6

4

- Gehäusedeckel an der Unterseite des
Leistungsteils vorsichtig anheben

- in die Öffnung hineingreifen

- Flachband-Kabel vom Display-Print
abstecken

4

1

2

3

3

5

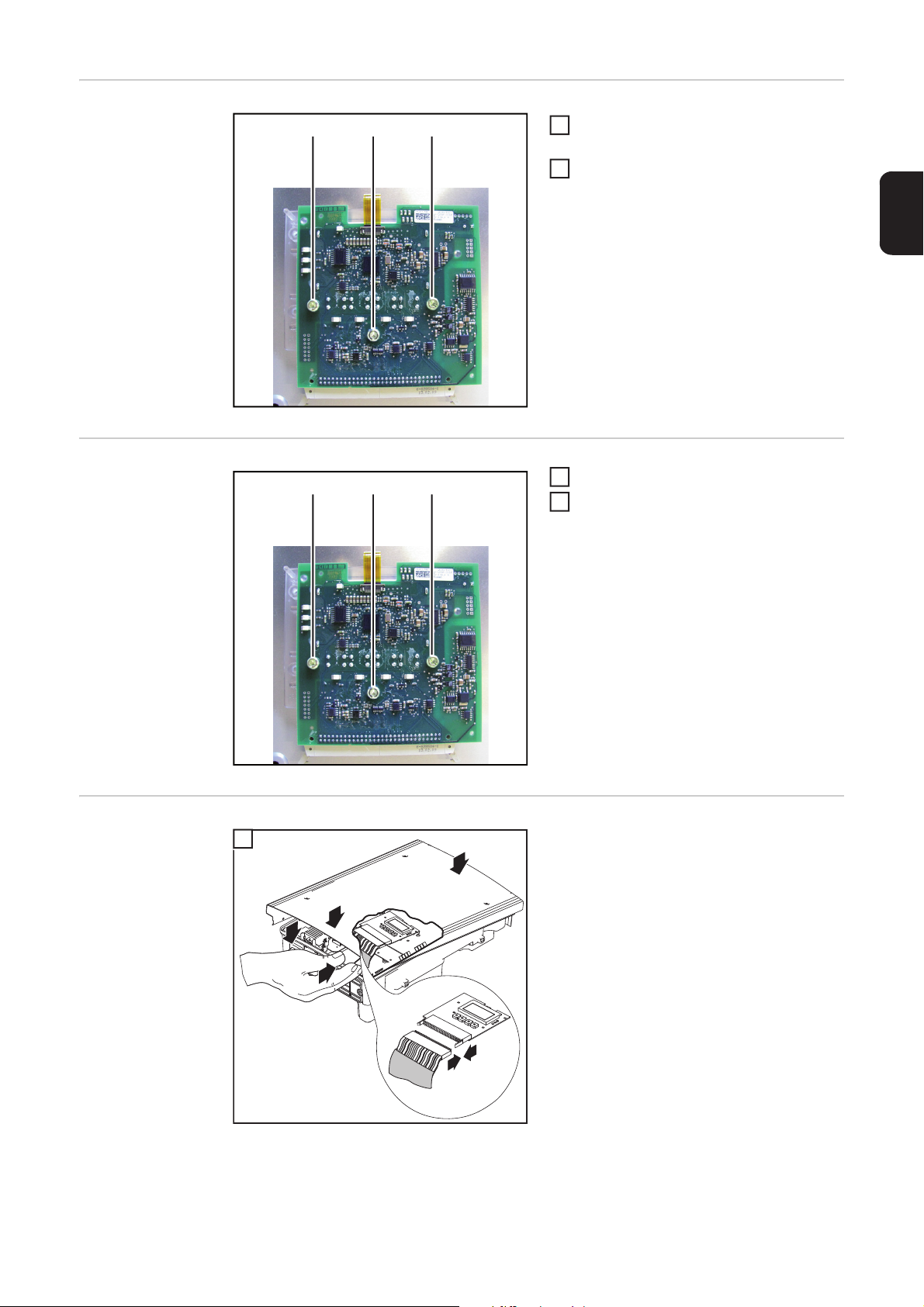

Print ausbauen

(1)(1)(1)

2

3 Schrauben TX 20 (1) an der Unter-

1

seite des Gerätedeckels lösen
Print entnehmen

Print einbauen Schutzfolie von Display entfernen

(1)(1)(1)

1

Print wie abgebildet auf Gerätedeckel

2

aufsetzen und mittels 3 Schrauben 4 x
9 mm (1) festschrauben, Anzugsmo­ment = 1 Nm

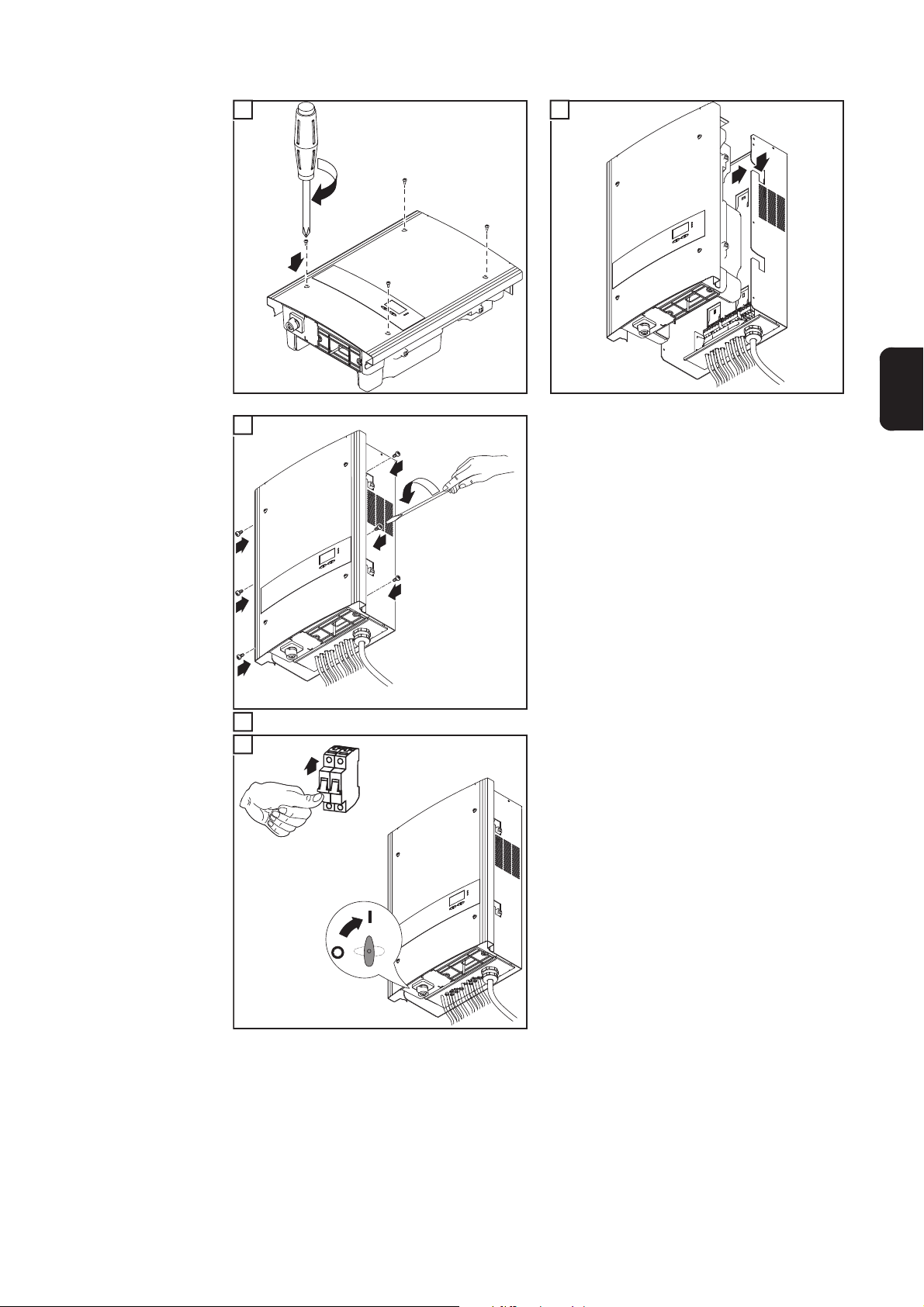

Gerät schließen - Gehäusedeckel schräg am Leistungs-

1

1

teil ansetzen, sodass an der Unterseite
des Leistungsteils eine Öffnung ver­bleibt

- in die Öffnung hineingreifen

1

4

- Flachband-Kabel am Display-Print an­stecken

2

3

3

6

2

1

2

1

1

1

1

1

1

2

2 Nm

5

2,5 Nm

2

1

3

DE

4

DATCOM-Komponenten mit dem Gerät verbinden (falls vorhanden)

6

1

2

3

7

8

Contents

General ...................................................................................................................................................... 11

Safety.................................................................................................................................................... 11

Scope of supply .................................................................................................................................... 11

Required tools and material .................................................................................................................. 11

Replacing the PC board............................................................................................................................. 12

Opening the device............................................................................................................................... 12

Removing the PC board........................................................................................................................ 13

Installing PC board................................................................................................................................ 13

Closing the device................................................................................................................................. 13

EN-US

9

10

General

Safety

WARNING! An electrical shock can be fatal. Danger from grid voltage and DC

voltage from solar modules.

- The connection area should only be opened by a licensed electrician.

- The power stage set area should only be disconnected from the connection
area after first being disconnected from the grid power.

- The power stage set area should only be opened by Fronius-trained service
personnel.

Before making any connections, make sure that the AC and DC sides are discon­nected from the inverter, e.g.:

- Switch off the AC automatic circuit breaker for the inverter

- Cover solar modules

Please observe the 5 safety rules.

WARNING! An electrical shock can be fatal. Danger from residual voltage from
capacitors.

You must wait until the capacitors have discharged. Discharge takes 3 minutes.

CAUTION! An inadequate grounding conductor connection can cause serious in­juries to persons and damage to (or loss of) property. The housing screws provide
an adequate grounding conductor connection for the housing ground and should
not under any circumstances be replaced by other screws that do not provide a
proper grounding conductor connection.

EN-US

Scope of supply

NOTE! Requirements for electrical installations may be subject to national stan-

dards and regulations, and these must be followed accordingly.

Display PC board

Required tools
and material

- TX 20 screwdriver

- TX 25 screwdriver

- Hand torque wrench

11

Replacing the PC board

1

6 x

1

1

1

1

2

1

1

3

2

1

4 x

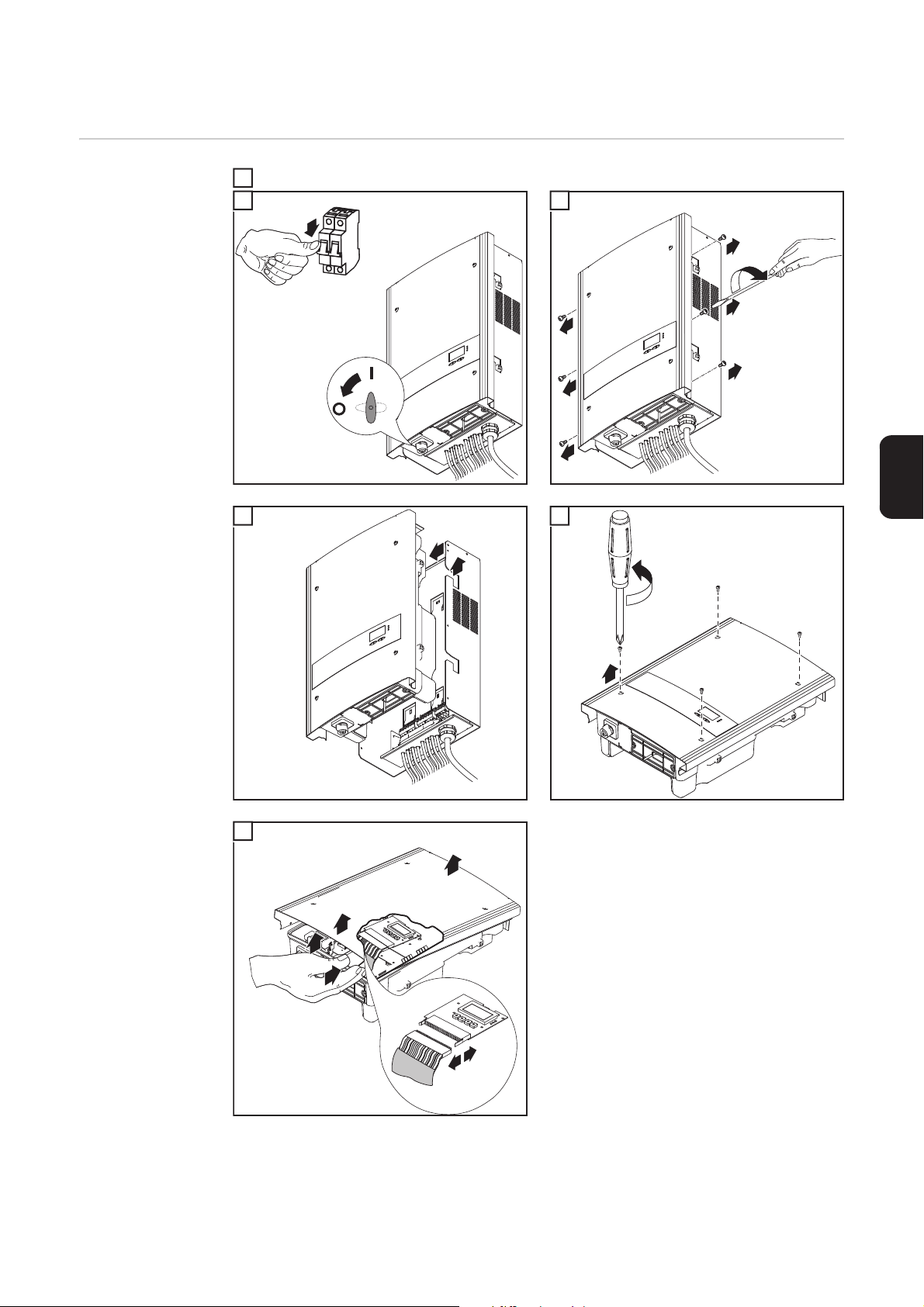

Opening the de­vice

Disconnect all DATCOM components from the device

2

1

4

AC

2

3

5

2

1

6

4

- Carefully lift up the housing cover on
the bottom of the power stage set

- Reach into the opening

- Disconnect the ribbon cable from the
display PC board

4

1

2

3

12

3

Removing the PC

(1)(1)(1)

2

board

Remove 3 TX 20 screws (1) at the bot-

1

tom of the device cover
Remove PC board

EN-US

Installing PC
board

Closing the de­vice

Remove protective film from display

(1)(1)(1)

1

Attach PC board as shown to device

2

cover and secure using 3 4 x 9 mm (1)
screws, tightening torque = 1 Nm

1

1

- Place the housing cover at an angle on
the power stage set so that there is an
opening at the bottom of the power
stage set

- Reach into the opening

1

4

- Connect the ribbon cable to the display
PC board

2

3

3

13

2

1

2

1

1

1

1

1

1

2

2 Nm

5

3

2,5 Nm

2

1

4

Connect DATCOM components to the device (if available)

6

1

2

3

14

Sommaire

Généralités................................................................................................................................................. 17

Sécurité................................................................................................................................................. 17

Livraison................................................................................................................................................ 17

Outils et accessoires requis.................................................................................................................. 18

Remplacer le circuit imprimé...................................................................................................................... 19

Ouvrir l'appareil..................................................................................................................................... 19

Démonter le circuit imprimé .................................................................................................................. 20

Monter le circuit imprimé....................................................................................................................... 20

Fermer l'appareil ................................................................................................................................... 20

FR

15

16

Généralités

Sécurité

AVERTISSEMENT ! Un choc électrique peut être mortel. Danger en raison de la

tension du réseau et de la tension DC des modules solaires.

- Seuls des installateurs agréés sont habilités à ouvrir la zone de raccorde­ment.

- Le bloc de l'étage de puissance ne doit être séparé de la zone de raccorde­ment que si l’ensemble est hors tension.

- Seuls des installateurs formés par Fronius sont habilités à ouvrir le bloc de
l'étage de puissance.

Avant toute opération de raccordement, veiller à ce que les côtés AC et DC avant
l'onduleur soient hors tension, p. ex. :

- Mettre hors tension le système de protection automatique pour l'onduleur

- Couvrir le module solaire

Respectez les 5 règles de sécurité !

AVERTISSEMENT ! Un choc électrique peut être mortel. Risque dû à la tension
résiduelle de condensateurs.

Attendre l’expiration de la durée de décharge des condensateurs. Cette durée
correspond à 3 minutes.

ATTENTION ! Une connexion insuffisante à la terre peut entraîner de graves
dommages corporels et matériels. Les vis du carter constituent une connexion de
terre appropriée pour la mise à la terre du carter de l’appareil et ne doivent en
aucun cas être remplacées par d’autres vis qui n’offriraient pas ce type de
connexion fiable de la terre.

FR

Livraison

REMARQUE! Les exigences fixées pour les installations électriques peuvent

être soumises à des normes et des directives nationales qui doivent être respec­tées de manière correspondante.

Circuit imprimé de l'écran

17

Outils et acces­soires requis

- Tournevis TX 20

- Tournevis TX 25

- Visseuse dynamométrique manuelle

18

Remplacer le circuit imprimé

1

6 x

1

1

1

1

2

1

1

3

2

1

4 x

Ouvrir l'appareil Mettre hors tension tous les composants DATCOM

2

1

AC

FR

2

3

4

2

1

5

6

4

- Relever avec précaution le couvercle
de boîtier à la partie inférieure de
l'étage de puissance

- Passer la main par l'ouverture

- Débrancher le câble plat du circuit im-

4

1

2

3

19

3

primé de l'écran

Démonter le cir-

(1)(1)(1)

2

cuit imprimé

Dévisser les 3 vis TX 20 (1) sur la face

1

intérieure du couvercle de l'appareil
Retirer le circuit imprimé

Monter le circuit
imprimé

(1)(1)(1)

Retirer le film de protection de l'écran

1

Placer le circuit imprimé sur le cou-

2

vercle de l'appareil tel qu'indiqué sur
l'illustration et bloquer avec les 3 vis 4
x 9 mm (1), couple de serrage = 1 Nm

Fermer l'appareil - Remettre en place le couvercle de boî-

1

1

tier sur l'étage de puissance en l'incli­nant de manière à pratiquer une
ouverture en bas de l'étage de puis­sance

1

4

- Passer la main par l'ouverture

- Brancher le câble plat du circuit impri­mé de l'écran

2

3

3

20

2

1

2

1

1

1

1

1

1

2

2 Nm

5

3

2,5 Nm

2

1

FR

4

Connecter (s'ils existent) les composants DATCOM avec l'appareil

6

1

2

3

21

22

Indice

In generale ................................................................................................................................................. 25

Sicurezza .............................................................................................................................................. 25

Fornitura................................................................................................................................................ 25

Utensili e accessori necessari............................................................................................................... 26

Sostituzione del print.................................................................................................................................. 27

Apertura dell'apparecchio ..................................................................................................................... 27

Smontaggio del print............................................................................................................................. 28

Montaggio del print ............................................................................................................................... 28

Chiusura dell'apparecchio..................................................................................................................... 28

IT

23

24

In generale

Sicurezza

AVVISO! Una scossa elettrica può avere esiti mortali. Pericolo derivante dalla

tensione di rete e dalla tensione CC dei moduli solari.

- La scatola dei collegamenti deve essere aperta solo da installatori elettrici
qualificati.

- La scatola della fonte di energia deve essere staccata dalla scatola dei col­legamenti solo in assenza di tensione.

- La scatola della fonte di energia deve essere aperta solo da personale adde­strato del Servizio di assistenza Fronius.

Prima di eseguire qualsiasi collegamento togliere la tensione dal lato CA e CC
dell'inverter, ad es.:

- togliendo la tensione dall'interruttore automatico CA dell'inverter

- coprendo i moduli solari.

Osservare le 5 norme di sicurezza!

AVVISO! Una scossa elettrica può avere esiti mortali. Pericolo derivante dalla
tensione residua dei condensatori.

Attendere il tempo di scaricamento dei condensatori. Il tempo di scaricamento è
di 3 minuti.

PRUDENZA! Un collegamento insufficiente con il conduttore di terra può causare
gravi lesioni personali e danni materiali. Le viti del corpo esterno rappresentano
una protezione adatta per la messa a terra del corpo esterno e non possono in
alcun caso essere sostituite da altre viti senza adeguata protezione.

IT

Fornitura

AVVERTENZA! I requisiti per le installazioni elettriche possono essere soggetti

alle norme e alle disposizioni nazionali. Le installazioni devono essere eseguite
conformemente a tali norme e disposizioni.

Print del display

25

Utensili e acces­sori necessari

- Cacciavite TX 20

- Cacciavite TX 25

- Giraviti dinamometrico manuale

26

Sostituzione del print

1

6 x

1

1

1

1

2

1

1

3

2

1

4 x

Apertura dell'ap­parecchio

Scollegare tutti i componenti DATCOM dall'apparecchio.

2

1

4

AC

2

3

5

2

1

IT

6

4

- Sollevare con cautela la copertura del
corpo esterno sul lato inferiore della
fonte di energia.

- Infilare la mano nell'apertura.

- Scollegare il cavo a nastro piatto dal

4

1

2

3

27

3

print del display.

Smontaggio del

(1)(1)(1)

2

print

Svitare le 3 viti TX 20 (1) sul lato inferi-

1

ore del coperchio dell'apparecchio.
Rimuovere il print.

Montaggio del
print

Chiusura dell'ap­parecchio

Rimuovere la pellicola protettiva del

(1)(1)(1)

1

display.
Collocare il print sul coperchio dell'ap-

2

parecchio come illustrato. Serrare con
le 3 viti 4 x 9 mm (1) con una coppia di
serraggio di 1 Nm.

1

1

- Posizionare la copertura del corpo es­terno in obliquo sulla fonte di energia,
in modo che sul lato inferiore della
fonte di energia stessa resti un'apertu­ra.

1

4

- Infilare la mano nell'apertura.

- Collegare il cavo a nastro piatto al print
del display.

2

3

3

28

2

1

2

1

1

1

1

1

1

2

2 Nm

5

3

2,5 Nm

2

1

IT

4

Collegare i componenti DATCOM (se presenti) con l'apparecchio.

6

1

2

3

29

30

Tabla de contenido

Generalidades............................................................................................................................................ 33

Seguridad.............................................................................................................................................. 33

Volumen de suministro ......................................................................................................................... 33

Herramientas y medios auxiliares necesarios ...................................................................................... 34

Cambiar el Print ......................................................................................................................................... 35

Abrir el aparato ..................................................................................................................................... 35

Desmontar el Print ................................................................................................................................ 36

Montar el Print....................................................................................................................................... 36

Cerrar el aparato................................................................................................................................... 36

ES

31

32

Generalidades

Seguridad

¡ADVERTENCIA! Una descarga eléctrica puede ser mortal. Peligro originado por

la tensión de red y la tensión DC de los módulos solares.

- Sólo instaladores eléctricos oficiales pueden abrir la zona de conexión.

- La zona de la parte de potencia sólo se puede separar de la zona de co­nexión cuando se encuentra en el estado sin tensión.

- Sólo el personal de servicio formado por Fronius puede abrir la zona de la
parte de potencia.

Antes de realizar cualquier tipo de trabajo de conexión se debe procurar que el
lado de AC y DC delante del inversor esté sin tensión, por ejemplo:

- Conmutar el autómata de seguridad AC para el inversor sin tensión

- Cubrir los módulos solares

¡Tener en cuenta las 5 reglas de seguridad!

¡ADVERTENCIA! Una descarga eléctrica puede ser mortal. Peligro originado por
la tensión residual de los condensadores.

Esperar el tiempo de descarga de los condensadores. El tiempo de descarga es
de 3 minutos.

¡PRECAUCIÓN! Una conexión inapropiada del conductor de protección puede
causar graves daños personales y materiales. Los tornillos de la caja del aparato
constituyen una conexión adecuada del conductor de protección para la puesta
a tierra de la caja y nunca deben ser sustituidos por otros tornillos sin una con­ducción del conductor de protección fiable.

ES

Volumen de sumi­nistro

¡OBSERVACIÓN! Los requisitos para instalaciones eléctricas pueden estar su-

jetos a normas y disposiciones nacionales y deben ser cumplidos según las mis­mas.

Print de pantalla

33

Herramientas y
medios auxilia­res necesarios

- Destornillador TX 20

- Destornillador TX 25

- Atornillador de par manual

34

Cambiar el Print

1

6 x

1

1

1

1

2

1

1

3

2

1

4 x

Abrir el aparato Separar todos los componentes DATCOM del aparato

2

1

AC

2

3

ES

4

2

1

5

6

4

- Levantar la tapa de la caja cuidadosa­mente en el lado inferior de la parte de
potencia.

- Introducir las manos en la abertura

- Desenchufar el cable de cinta plana

4

1

2

3

35

3

del Print de pantalla

Desmontar el

(1)(1)(1)

2

Print

Soltar los 3 tornillos TX 20 (1) en el

1

lado inferior de la tapa del aparato
Retirar el Print

Montar el Print Retirar la lámina protectora de la pan-

(1)(1)(1)

1

talla
Colocar el Print según muestra la ilus-

2

tración sobre la tapa del aparato y ap­retar por medio de los 3 tornillos 4 x 9
mm (1), par de apriete = 1 Nm

Cerrar el aparato - Colocar la tapa de la caja inclinada en

1

1

la parte de potencia de tal modo que
en el lado inferior de la parte de poten­cia quede una abertura

- Introducir las manos en la abertura

1

4

- Enchufar el cable de cinta plana del
Print de pantalla

2

3

3

36

2

1

2

1

1

1

1

1

1

2

2 Nm

5

3

2,5 Nm

2

1

4

ES

Conectar los componentes DATCOM al aparato (si estuvieran disponibles)

6

1

2

3

37

Fronius Worldwide - www.fronius.com/addresses

Fronius International GmbH

4600 Wels, Froniusplatz 1, Austria
E-Mail: [e-mail]
http://www.fronius.com

Under http://www.fronius.com/addresses you will find all addresses of our sales branches and partner firms!

Fronius USA LLC Solar Electronics Division
10421 Citation Drive, Suite 1100, Brighton, MI 48116
E-Mail: [e-mail]
http://www.fronius-usa.com
