Innehållsförteckning
Säkerhetsföreskrifter 7
Förklaring säkerhetsanvisningar 7
Allmänt 7
Omgivningsvillkor 8
Kvalificerad personal 8
Uppgifter för bulleremissionsvärden 8
Åtgärder för elektromagnetisk kompatibilitet 8
Nödström 8
Upphovsrätt 9
Datasäkerhet 9
Allmän information 11
Fronius Symo Hybrid 13
Koncept 13
Avsedd användning 14
Varningsanvisningar på utrustningen 14
Produktregistrering 15
Fronius Solar Battery 17
Utförande 17
Avsedd användning 17
Utbyggnad av lagringskapaciteten 18
Laddningsnivåns noggrannhet (SOC) 18
Varningsanvisningar på utrustningen 18
Olika driftlägen 20
Driftlägen - förklaring av symboler 20
Driftläge - växelriktare 20
Driftläge - växelriktare med batteri 21
Driftläge - växelriktare med batteri och flera Smart Meter 22
Driftläge – växelriktare med batteri, AC-kopplad till flera växelriktare 22
Driftläge - växelriktare med batteri och nödströmsfunktion 22
Driftläge - växelriktare med batteri, Ohmpilot och nödströmsfunktion 23
Driftläge - växelriktare med batteri, en extra växelriktare och nödströmsfunktion 23
Driftlägen (bara för system med batteri) 24
Driftläget Nödström 25
Förutsättningar för driftläget Nödström 25
Övergång från driftläget Strömmatning till driftläget Nödström 25
Övergång från driftläget Strömmatning till driftläget Nödström 25
Begränsningar i nödströmsdrift 25
Nödström och energisparläge 26
Fronius Ohmpilot och driftläget Nödström 26
Energisparläge 27
Allmänt 27
Avstängningsvillkor för Fronius Solar Battery och Fronius Symo Hybrid 27
Påslagningsvillkor för Fronius Symo Hybrid och Fronius Solar Battery 28
Specialfall 28
Indikering på enheterna och användargränssnitten 28
Kalibreringsladdning för Fronius Solar Battery 29
Nyttan med kalibreringsladdning 29
Allmänt 29
Villkor för att starta kalibreringsladdningen (Fronius Solar Battery) 29
Kalibreringsladdningens förlopp (Fronius Solar Battery) 29
Kalibreringsförlopp (Fronius Solar Battery) 30
Kalibreringsladdningens tidsåtgång (Fronius Solar Battery) 30
Begränsningar under kalibreringen (Fronius Solar Battery) 30
Indikering under kalibreringsladdningen (Fronius Solar Battery) 30
Lämpliga externa batterier för Fronius Symo Hybrid 32
LG Chem ResuH 32
BYD Battery-Box Premium 32
SV
3
Användning 35
Datakommunikation 37
Datakommunikationsområde 37
Allmänt 37
Manöverelement, anslutningar och indikeringar på anläggningsövervakningen 38
Fronius Hybrid växelriktare 42
Knappar och indikeringar 42
Display 43
Fronius Solar Battery 44
Batterihanteringsmodul 44
Batterimodul 44
Display 44
Displayindikeringar 45
Anslutningar dataomvandlare 48
Manöverelement och indikeringar dataomvandlare 48
Lysdiodsindikeringar dataomvandlare 49
Navigering i menynivån 50
Aktivering av displaybelysning 50
Automatisk inaktivering av displaybelysningen/byte till menypunkten ’NU’ 50
Aktivering av menynivå 50
Värden som visas i menypunkten NU: 51
Värden som visas i menypunkten LOG 51
Menypunkter i inställningsmenyn 52
Standby 52
WiFi Access Point 52
Relä (potentialfri kopplingskontakt) 53
Energihanterare(i menypunkten Relä) 54
Tid/Datum 55
Displayinställningar 56
Energiavkastning 56
Fläkt 57
Menypunkten SETUP 58
Förinställning 58
Uppdateringar av programvaror 58
Navigation i menypunkten SETUP 58
Inställning av menypunkter, allmänt 59
Användningsexempel: inställning av tid 59
Menypunkten INFO 61
Mätvärden 61
Effektdelens status 61
Nätstatus 61
Apparatinformation 61
Version 63
Påslagning och avstängning av knapplås 64
Allmänt 64
Påslagning och avstängning av knapplås 64
Menyn Basic 65
Gå till menyn Basic. 65
Menyposterna i Basic 65
Fronius anläggningsövervakning 67
Allmänt 69
Allmänt 69
Förutsättning för drift 69
Beräkning av datavolym 70
Allmänt 70
Beräkning av datavolym 70
Generell information för nätverksadministratören 72
Förutsättningar 72
Allmänna brandväggsinställningar 72
4
Nyttjande av Fronius Solar.web och sändning av servicemeddelanden 73
Installation av Fronius anläggningsövervakning - översikt 74
Säkerhet 74
Första idrifttagandet 74
Information om hur teknikerassistenten används 76
Testning av driftläget Nödström 77
Förbindelse med Fronius anläggningsövervakning via webbläsare 78
Allmänt 78
Förutsättningar 78
Skapande av förbindelse med Fronius anläggningsövervakning via webbläsare 78
Förbindelse med Fronius anläggningsövervakning via Internet och Fronius Solar.web 79
Allmänt 79
Funktionsbeskrivning 79
Förutsättningar 79
Aktivering av data från Fronius anläggningsövervakning via Internet och Fronius Solar.web 79
Aktuella data, tjänster och inställningar på Fronius anläggningsövervakning 81
Webbplatsen för Fronius anläggningsövervakning 83
Webbplats för Fronius anläggningsövervakning - översikt 83
Menyn Inställningar 83
Övriga inställningsmöjligheter 84
Tjänster - Systeminformation 85
Systeminformation 85
Tjänster - Nätverksdiagnos 86
Nätverksdiagnos 86
Tjänster - Uppdatera den fasta programvaran 87
Allmänt 87
Automatisk sökning efter uppdateringar 87
Manuell sökning efter uppdateringar 87
Uppdatering av den fasta programvaran via webbläsare 87
Aktivering av tjänsteassistenten 88
Aktivera assistenter 88
Inställningar - Allmänt 89
Allmänt 89
Inställningar - Lösenord 90
Allmänt 90
Lösenord 90
Inställningar - nätverk 91
Internet via WLAN 91
Internet via LAN 91
Lokalt nätverk via Access-Point 91
Inställningar - Fronius Solar.web 93
Solar.web 93
Inställningar - IU-tilldelning 94
Allmänt 94
Nödström 94
Lasthantering 94
IU-styrning 94
AUS - Demand Response Modes (DRM) 94
Energiackumulator 96
Inställning - Lasthantering 97
Lasthantering 97
Inställningar - Push-service 98
Push-service 98
Inställningar - Modbus 99
Allmänt 99
Mer information om Modbus-funktionen 99
Utmatning av data via Modbus 99
Begränsning av styrningen 100
Inställningar - energihantering 101
Energistyrning 101
Exempel på energihantering 101
SV
5
Batterihantering 104
Tillåtna inställningar av batteristyrningen 105
Effektreducering från solcellsanläggning 107
Inställningar - anläggningsöversikt 109
Anläggningsöversikt 109
Inställningar - mätare 111
Allmänt 111
Fronius Smart Meter 111
Anslutning av Fronius Smart Meter till Fronius anläggningsövervakning: 111
Inställningar - Elleverantörsredigerare 113
Allmänt 113
Elleverantörsredigerare - IU-styrning 113
Anslutningsexempel 113
Elleverantörsredigerare - AUS - Demand Response Modes (DRM) 114
Elleverantörsredigerare - dynamisk effektreducering 114
Elleverantörsredigerare - styrningsprioriteter 115
Elleverantörsredigerare - batteriladdning 116
Dynamisk effektreglering med flera växelriktare 116
Inställningar - batteri 118
Batteri 118
Åtgärdande av fel och underhåll 119
Fronius Symo Hybrid 121
Visning av statusmeddelanden 121
Fullständigt funktionsbortfall hos displayen 121
Statusmeddelanden - klass 1 121
Statusmeddelanden - klass 3 122
Statusmeddelanden - klass 4 123
Statusmeddelanden - klass 5 125
Statusmeddelanden - klass 6 127
Statusmeddelanden - klass 7 127
Statusmeddelanden - klass 9 128
Statusmeddelanden - klass 10-12 130
Kundtjänst 130
Drift i omgivningar med kraftig dammutveckling 130
Fronius Solar Battery 131
Visning av statusmeddelanden 131
Felmeddelanden - batterihanteringsmodul 131
Felmeddelanden - dataomvandlare 131
Otydliga driftlägen 132
Bilaga 135
Tekniska data 137
Anläggningsövervakning 139
Förklaring till fotnoterna 140
Beaktade normer och riktlinjer 140
Garantivillkor och skrotning 142
Fronius fabriksgaranti 142
Omhändertagande 142
6
Säkerhetsföreskrifter
SV
Förklaring säkerhetsanvisningar
VARNING!
Betecknar en omedelbart hotande fara.
Om du inte kan avvärja den kan den orsaka dödsfall eller svåra kroppsskador.
▶
FARA!
Betecknar en eventuell farlig situation.
Om du inte kan avvärja den kan den orsaka dödsfall eller svåra kroppsskador.
▶
SE UPP!
Betecknar en eventuell skadlig situation.
Om du inte kan avvärja den kan den orsaka lätta eller ringa kropps- och
▶
sakskador.
OBSI!
Anger risk för försämrat arbetsresultat och eventuell skada på utrustningen.
Allmänt Apparaten är tillverkad enligt senaste teknik och erkända säkerhetstekniska reg-
ler. Trots detta kan felaktig användning eller missbruk medföra risk för:
Skada eller dödsfall för användaren eller tredje person
-
Skada på apparaten eller andra materiella tillgångar hos användaren
-
Alla personer som ska starta, underhålla och reparera apparaten måste:
Vara tillräckligt kvalificerade för detta
-
Ha tillräckligt med kunskaper vad beträffar elektriska installationer
-
Ha läst hela denna bruksanvisning och följa den noggrant
-
Bruksanvisningen ska alltid finnas tillgänglig där apparaten används. Allmänt
gällande säkerhets- och skyddsföreskrifter samt miljöskyddsföreskrifter kompletterar den här bruksanvisningen.
All säkerhets- och skyddsinformation på apparaten:
Ska vara i läsbart skick
-
Får inte skadas
-
Får inte avlägsnas
-
Får inte övertäckas, klistras över eller målas över
-
Anslutningsklämmorna kan uppnå höga temperaturer.
Använd apparaten bara om alla skyddsanordningar är helt funktionsdugliga. Om
inte skyddsanordningarna är helt funktionsdugliga, föreligger följande faror:
Skada eller dödsfall för användaren eller tredje person
-
Skada på apparaten eller andra materiella tillgångar
-
Låt behörig fackpersonal reparera säkerhetsanordningar som inte fungerar innan
apparaten slås på.
Koppla aldrig förbi skyddsanordningar och ta aldrig bort dem.
7
Placeringen av säkerhets- och skyddsinformationen på apparaten framgår i avsnittet ”Allmänt” i bruksanvisningen.
Åtgärda störningar som kan påverka säkerheten, innan du startar apparaten.
Det gäller din egen säkerhet!
Omgivningsvillkor
Kvalificerad personal
Drift och förvaring av utrustningen utanför det angivna området anses som felaktig användning. Tillverkaren ansvarar inte för skador som uppstår på grund av
det.
Serviceinformation i den här bruksanvisningen är endast avsedd för kvalificerad
och utbildad personal. Elektriska stötar kan vara dödliga. Utför inte några andra
aktiviteter än de som specificeras i dokumentationen. Detta gäller även om du är
kvalificerad för det.
Alla kablar och ledningar ska vara ordentligt fastsatta, oskadade, isolerade och
tillräckligt dimensionerade. Lösa anslutningar samt brända, skadade eller underdimensionerade kablar och ledningar ska genast repareras av behörig fackpersonal.
Underhåll och reparationer får endast utföras av behörig fackpersonal.
Det finns ingen garanti för att delar från tredje part är konstruerade och tillverkade enligt gällande specifikationer och säkerhetsnormer. Använd bara originalreservdelar (gäller även normdelar).
Utför inga installationer eller ombyggnationer av apparaten utan tillstånd från
tillverkaren.
Defekta komponenter ska genast bytas ut!
Uppgifter för
bulleremissionsvärden
Åtgärder för
elektromagnetisk kompatibilitet
Nödström Det föreliggande systemet har försetts med en nödströmsfunktion. Därmed alst-
Växelriktarens maximala ljudeffektsnivå anges i avsnittet Tekniska data.
Kylningen av växelriktaren sker så tyst som möjligt via en elektronisk temperaturreglering och beror bland annat på den använda effekten, omgivningstemperaturen, växelriktarens smutsighetsgrad med mera.
Det går inte att ange ett arbetsplatsspecifikt emissionsvärde för den här växelriktaren, då den faktiska ljudtrycksnivån i hög grad beror på monteringssituationen,
nätkvaliteten, de omgivande väggarna och de allmänna rumsegenskaperna.
Även om de normerade emissionsgränsvärdena inte överskrids, kan det i vissa fall
uppstå interferens inom det avsedda användningsområdet (till exempel om det
finns störningskänsliga apparater i lokalen eller om radio- eller TV-mottagare
finns i närheten). I sådana fall är arbetsledningen skyldig att vidta åtgärder för
att eliminera störningarna.
ras reservström automatiskt vid ett strömavbrott.
Placera den nödströmsdekal som följer med växelriktaren på elcentralen.
8
Vid underhålls- och installationsarbeten är det nödvändigt med såväl en
frånkoppling från elnätet som en inaktivering av driftläget Reservström genom
att öppna den integrerade DC-frånskiljaren på växelriktaren.
Nödströmsförsörjningen inaktiveras och aktiveras automatiskt beroende på instrålningsförhållandena och batteriets laddningsnivå. Därför kan det ske en
oväntad aktivering av nödströmsförsörjningen från Standby-läget. Stäng därför
av alla anslutna enheter och gör inga installationsarbeten i hushållet, medan
nödströmsförsörjningen är aktiverad.
Upphovsrätt Copyrighten för denna användarhandbok tillhör tillverkaren.
Texterna och bilderna uppfyller den senaste tekniken vid tryckningen. Rätt till
ändringar förbehålles. Innehållet i användarhandboken kan inte ligga till grund
för anspråk från köparens sida. Vi tar tacksamt emot förslag till förbättringar och
information om fel i användarhandboken.
Datasäkerhet Användaren ansvarar för datasäkring av ändringar i förhållande till fabriksinställ-
ningarna. Tillverkaren ansvarar inte för raderade personliga inställningar.
SV
9
10
Allmän information
11
12
Fronius Symo Hybrid

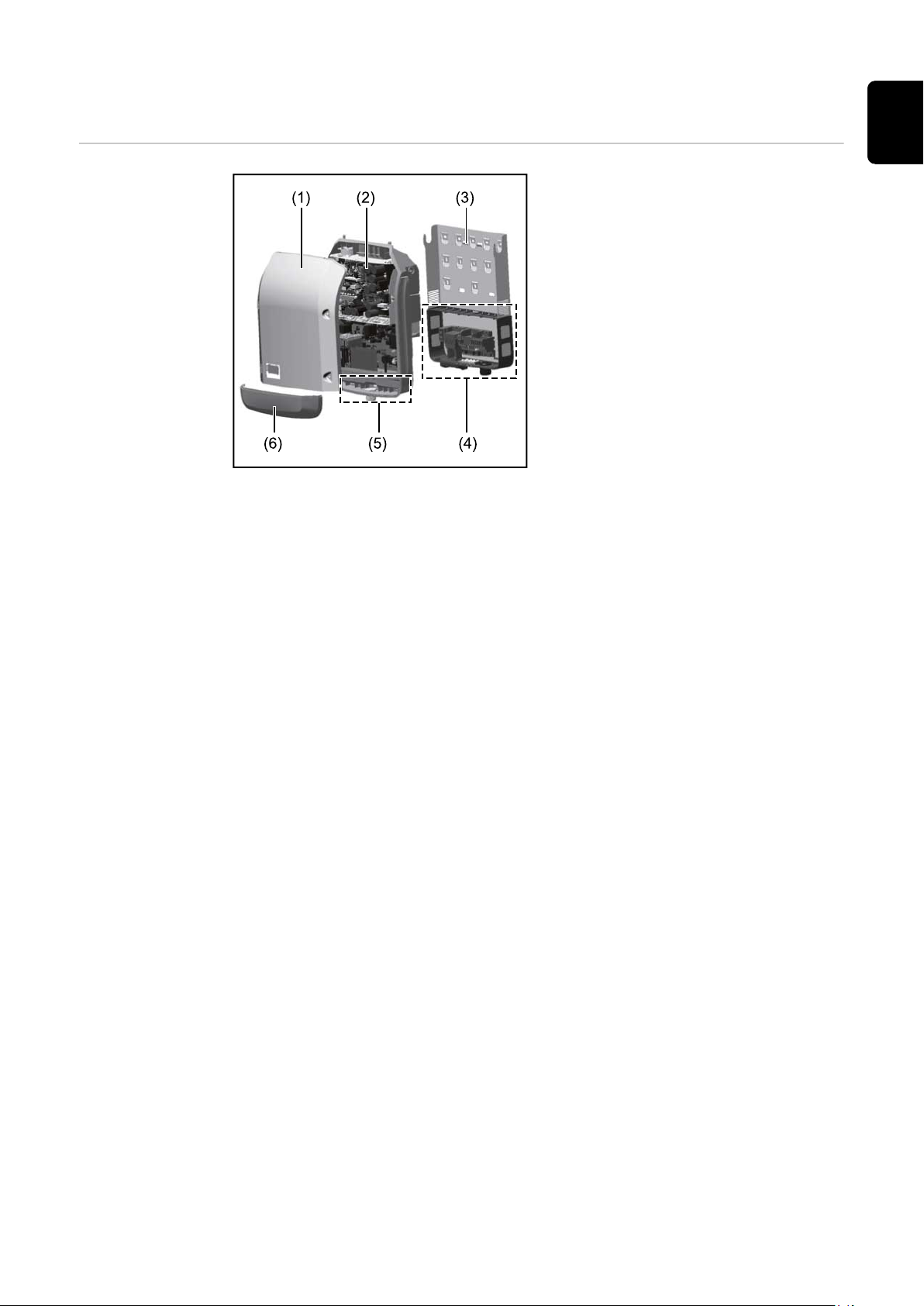

Koncept Växelriktarens konstruktion:
(1) Lock
(2) Växelriktare
(3) Monteringsfäste
(4) Anslutningsområde inklusive
huvudströmbrytare för DC
(5) Datakommunikationsområde
(6) Datakommunikationslock
Hybridväxelriktaren omvandlar den likström som skapas av solpanelsmodulerna
till växelström. Växelströmmen matas synkront till nätspänningen i det allmänna
elnätet. Dessutom kan solarenergin lagras i ett anslutet batteri, för senare
användning.
SV
Hybridväxelriktaren är avsedd att användas i nätanslutna solcellsanläggningar.
Nödströmsdrift är möjlig vid särskild kabeldragning.
Tack vare sin konstruktion och sitt funktionssätt erbjuder växelriktaren maximal
säkerhet vid monteringen och under driften.
Växelriktaren övervakar det allmänna elnätet automatiskt. Växelriktaren stängs
genast av vid onormala nätförhållanden och avbryter strömmatningen till elnätet
(till exempel vid nätavstängning eller avbrott).
Nätövervakningen sker genom övervakning av spänningen, frekvensen och islanding. Växelriktaren växlar över till nödströmsdrift vid särskild kabeldragning.
Växelriktaren drivs helt automatiskt.
Växelriktaren fungerar så att maximal energi hämtas från solpanelsmodulerna.
Beroende på driftpunkt kommer energin lagras i batteriet, matas in i nätet eller
användas i hushållsnätet under nödströmsdrift.
När energin från solpanelsmodulen inte räcker till, matas hushållsnätet med
energi från batteriet. Beroende på inställningarna kan även batteriet laddas med
energi från det allmänna nätet.
Blir växelriktarens temperatur för hög, stryper den automatiskt den aktuella
utgångs- eller laddningseffekten som egenskydd eller stängs av helt under
nödströmsdrift.
Orsakerna till för hög temperatur kan vara hög omgivningstemperatur eller
otillräcklig avledning av värme (exempelvis vid montering i ett kopplingsskåp utan
tillräcklig ventilation).
VIKTIGT! Batteriet får endas kopplas till i standby-läge för växelriktaren.
13
Avsedd användning
Växelriktaren för solcellsanläggningar är avsedd endast för laddning av likström
från solpanelsmoduler till batteriet och för omvandling till växelström och matning till det allmänna elnätet eller hushållet i driftläget Nödström.
Som felaktig användning räknas:
En annan eller därutöver gående användning
-
Ombyggnationer på växelriktaren som inte uttryckligen har rekommenderats
-
av Fronius
Inbyggnad av komponenter som inte uttryckligen rekommenderas eller säljs
-
av Fronius
Drift med ett batteri som Fronius inte har rekommenderat
-
Drift med en energimätare som Fronius inte rekommenderar
-
Tillverkaren ansvarar inte för skador som uppstår då.
Den lagstadgade garantin upphör att gälla.
Till den avsedda användningen hör även att:
Läsa installationsanvisningarna och handboken och följa dem
-
Utföra alla inspektions- och underhållsarbeten
-
Se vid planeringen av solcellsanläggningen till att alla komponenter i solcellsanläggningen uteslutande används inom det tillåtna driftområdet.
Beakta alla av tillverkaren av solpanelerna rekommenderade åtgärder som rör
långsiktigt bibehållande av solpanelernas egenskaper.
Varningsanvisningar på utrustningen
Beakta elleverantörens bestämmelser för inmatning i elnätet, nödströmsdrift och
drift av lagringssystem.
Fronius Symo Hybrid är en nätkopplad växelriktare med nödströmsfunktion och
alltså inte en fristående växelriktare. Beakta därför följande begränsningar i
nödströmsdrift:
Minst 1 500 drifttimmar får köras i nödströmsdrift.
-
Fler än 1 500 drifttimmar får köras i nödströmsdrift, om inte 15 % av växel-
-
riktarens drifttid för strömmatning överskrids vid den aktuella tidpunkten.
Det finns varningsanvisningar och säkerhetssymboler på och inuti växelriktaren.
Varningsanvisningarna och säkerhetssymbolerna får inte tas bort eller målas
över. Anvisningarna och symbolerna varnar för felaktig användning som kan leda
till svåra person- och sakskador.
14
6
6
6
6
6
Säkerhetssymboler:
Det finns risk för allvarliga person-
och sakskador vid felaktig användning.
Använd de beskrivna funktionerna
först efter att du har läst och
förstått följande dokument i deras
helhet:
Den här bruksanvisningen
-
Samtliga bruksanvisningar för
-
systemkomponenterna i solcellsanläggningen, i synnerhet
säkerhetsföreskrifterna
Farlig elektrisk spänning
Vänta tills kondensatorerna har lad-
dats ur!
Varningstext:
FARA!
Fara på grund av elektrisk ström.
Det kan leda till svåra personskador eller dödsfall.
Se till att in- och utgångssidan är spänningsfria, innan utrustningen öppnas.
▶
Vänta tills kondensatorerna laddats ur (6 minuter).
▶
SV
Produktregistrering
Symboler på märkskylten:
CE-märke – bekräftar att gällande EU-riktlinjer och förordningar följs.
WEEE-märkning - elapparater och elskrot ska sorteras separat enligt
europeiska riktlinjer och nationellt gällande lagar, och lämnas till
miljövänlig återvinning.
RCM-märkning - kontrollerad enligt kraven från Australien och Nya
Zeeland.
Varför måste jag registrera mig?
Genom en enkel, kostnadsfri registrering får du fler garantiår. Du behöver bara
fylla i lite information och sedan bekräfta registreringen.
Vem får registrera en enhet?
Garantiavtalet sluts mellan Fronius och garantitagaren (ägaren av den installerade anläggningen). Därför måste registreringen göras av garantitagaren med hjälp
av dennes Solar.web-inloggning. Det krävs en fullmakt för registrering via tredje
person. Överträdelse leder till ansvar. Oriktiga uppgifter leder till att garantin
upphör att gälla.
Hur kan jag registrera mig?
Logga in på webbplatsen www.solarweb.com och klicka på fältet ”Produktregi-
strering”. Det finns mer information direkt vid produktregistreringen.
15
Var kan jag hitta serienumret på min produkt?
Serienumret syns på märkskylten på Fronius-apparaten.
Använd bara det serienummer som visas på bilden på Solar Battery. Serienumren
för de enskilda batterimodulerna är inte relevanta.
16
Fronius Solar Battery
(1)
(2)
(3)
(4)
(5)
(6)
SV
Utförande
Växelriktarens konstruktion:
(1) Batterihanteringsmodul
(2) Sidodel
(3) Lock
(4) Säkringar
(5) Dataomvandlare
(6) Batterimodul (1,2 kWh använd-
ningsbar)
Genom Fronius Energy Package marknadsför Fronius en växelriktare med lagringsmöjlighet. En väsentlig komponent är Fronius Solar Battery som innehåller
ett laddningsbart litiumjonbatteri. Fronius Solar Battery kompletterar växelriktaren Fronius Hybrid med en lagringsfunktion. Därmed kan solcellsenergin från solpanelsmodulerna lagras för senare användning.
Lagringssystemet är uteslutande avsett för drift med växelriktaren Fronius Hybrid.
Avsedd användning
Tack vare sin konstruktion och sitt funktionssätt erbjuder lagringssystemet en
maximal säkerhet vid monteringen och under driften. I systemet används ett
högprestandalitiumjonbatteri på järnfosfatbas (LiFePO4). Det motsvarar den senaste teknologin och uppfyller även de högsta säkerhetsstandarderna.
Lagringssystemet arbetar helautomatiskt i kombination med Fronius växelriktare.
Kan en korrekt laddning av batterierna i Fronius Energy Package inte säkerställas
under en lång tid (flera veckor eller månader), oavsett orsak, rekommenderar vi
med eftertryck att utföra följande steg för att förhindra en djupurladdning av
batterimodulen:
Stäng av huvudströmbrytaren till Fronius Solar Battery.
-
Ta ut DC-säkringarna ur säkringshållaren.
-
Dra ut de orangea nätstickkontakterna (POWER CONNECTOR) från de en-
-
skilda batterimodulerna.
Fronius Solar Battery är uteslutande avsedd för lagring av likström från växelriktaren Fronius Hybrid för senare användning.
Som felaktig användning räknas:
En annan eller därutöver gående användning
-
Ombyggnationer på lagringssystemet som inte uttryckligen rekommenderas
-
av Fronius
Inbyggnad av komponenter som inte uttryckligen rekommenderas eller säljs
-
av Fronius
Drift med en växelriktare som Fronius inte rekommenderar
-
Drift med en energimätare som Fronius inte rekommenderar
-
Tillverkaren ansvarar inte för skador som uppstår då.
Den lagstadgade garantin upphör att gälla.
17
Till den avsedda användningen hör även att:
Läsa installationsanvisningarna och handboken och följa dem
-
Utföra alla inspektions- och underhållsarbeten
-
Beakta elleverantörens bestämmelser för inmatning i elnätet och drift av lagringssystem.
Utbyggnad av
lagringskapaciteten
Laddningsnivåns
noggrannhet
(SOC)
Fronius Solar Battery erbjuder möjligheten att även efter köpet utöka lagringskapaciteten upp till den maximala kapaciteten på 9,6 kWh användbar energi.
Utökningen sker genom att låta en behörig elektriker lägga till extra batterimoduler.
Utökningen är möjlig upp till 2 år efter inköpsdatumet, men maximalt 30 månader efter leveransen från Fronius i Österrike.
Senare utökningar är inte möjliga av tekniska orsaker. Beakta elleverantörens
bestämmelser för inmatning i elnätet och drift av lagringssystem.
Genom att lägga till eller byta en minnesmodul kan det inträffa inexaktheter vid
beräkningen av laddningsnivån (State of Charge - SOC). Särskilt omedelbart efter utbyggnaden kan det inträffa beständigheter och hopp. De begränsas till att
indikera laddningsnivån och har inget inflytande på enhetens drift.
SOC hopp
Varningsanvisningar på utrustningen
SOC beständighet

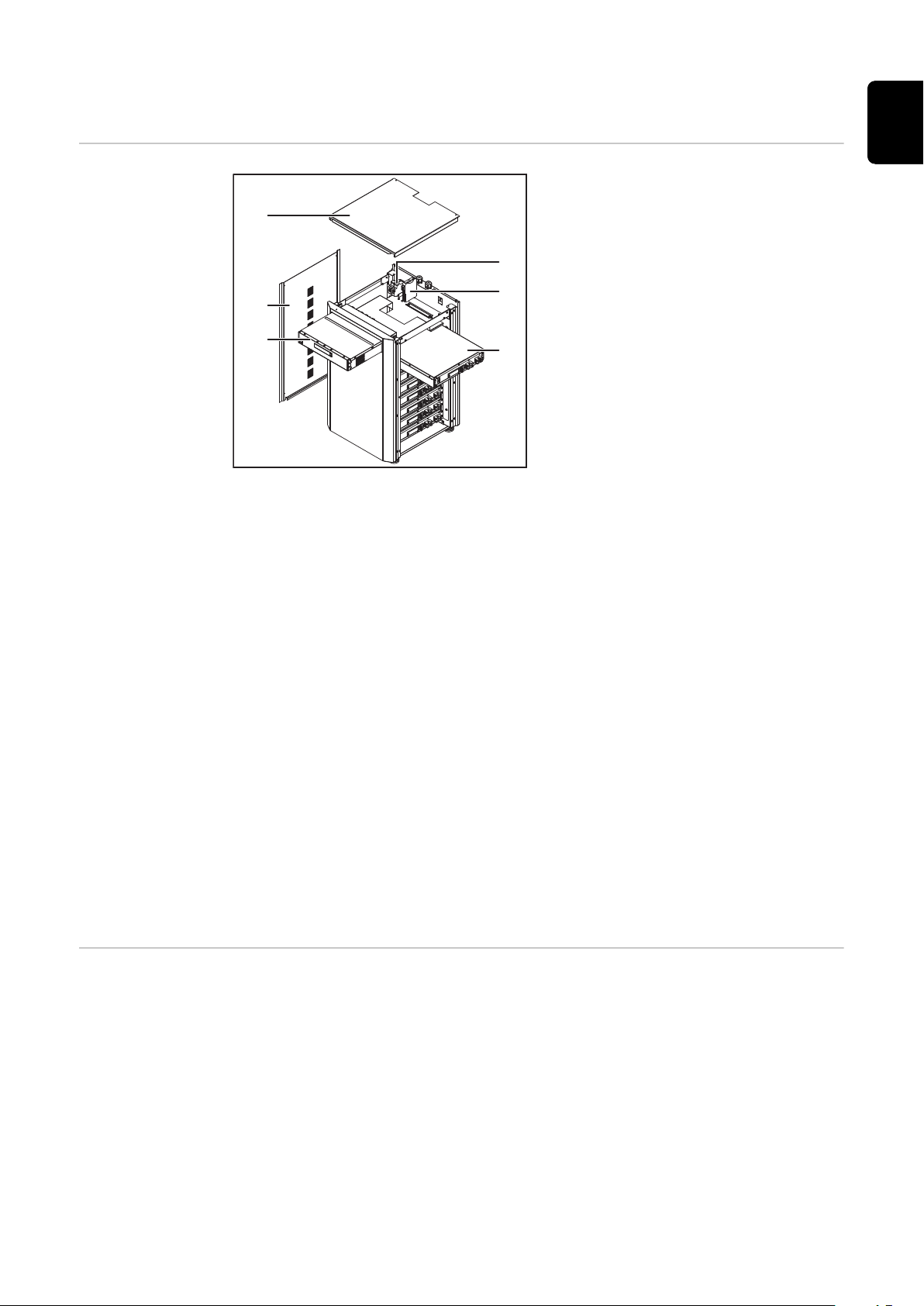

Det finns varningsanvisningar och säkerhetssymboler på batteriet. Varningsanvisningarna och säkerhetssymbolerna får inte tas bort eller målas över. Anvisningarna och symbolerna varnar för felaktig användning som kan leda till svåra personoch sakskador.
18
Säkerhetssymboler - varningstext:
Se upp!
Felaktig hantering eller ignorering av anvisningarna och bruksanvisningen kan förorsaka värmerisk, brandrisk eller elektrisk fara som kan leda
till svåra personskador.
Läs bruksanvisningen noga och använd den enligt säkerhetsanvisningarna!
Gör så här för att undvika elektriska stötar:
Ta varken isär eller modifiera enheten.
-
Se till att inget vatten kan tränga in i enheten.
-
Se till att inga föremål kan tränga in i enheten.
-
Ta inte direkt på anslutningarna.
-
För att undvika överhettning, brand, elektriska stötar och personskador
Inga ospecificerade enheter för laddning
-
Inte i rum med en temperatur på 35 °C eller högre
-
Inte i instabila omgivningar
-
Får ej utsättas för vibrationer
-
För att undvika brand
Ingen kortslutning av de enskilda anslutningarna
-
För att undvika överhettning
-
Åtgärder vid en nödsituation:
Brand:
a)
Lämpliga släckmedel: CO2- eller pulversläckare. Brandsläckare med vat-
-
ten kan förorsaka elektriska stötar.
Kontakta räddningstjänsten.
-
Informera utsatta personer.
-
Stäng av huvudströmbrytaren.
-
Stäng av jordfelsbrytaren.
-
Översvämning:
b)
Stäng av huvudströmbrytaren.
-
Stäng av jordfelsbrytaren.
-
Skydda systemet mot vatten och pumpa bort vattnet.
-
Oklart drifttillstånd (se även kapitel ”Oklara drifttillstånd” på sidan 132):
c)
Säkerställ tillräcklig ventilation.
-
Stäng av huvudströmbrytaren.
-
Stäng av jordfelsbrytaren.
-
SV
19
Olika driftlägen

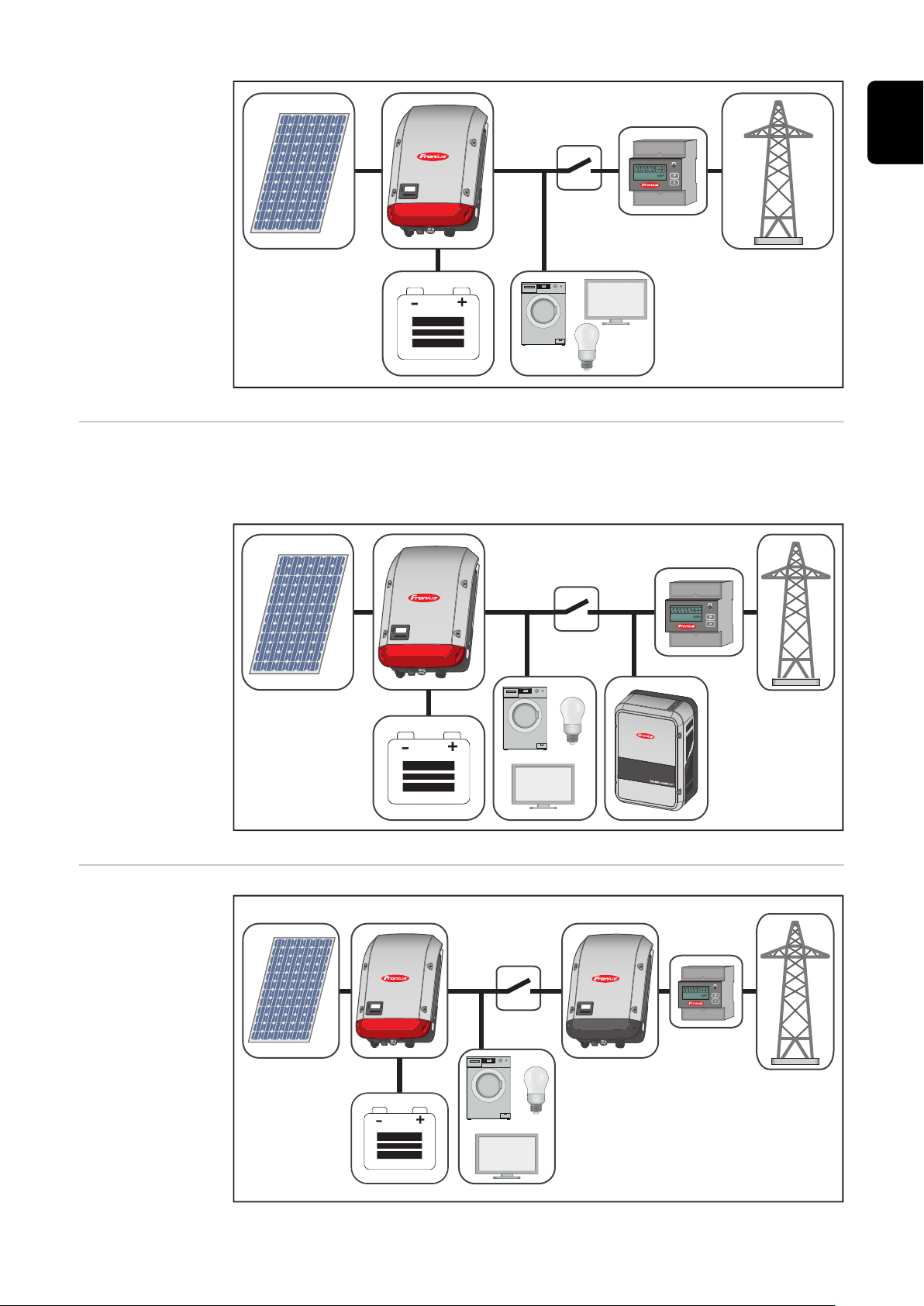

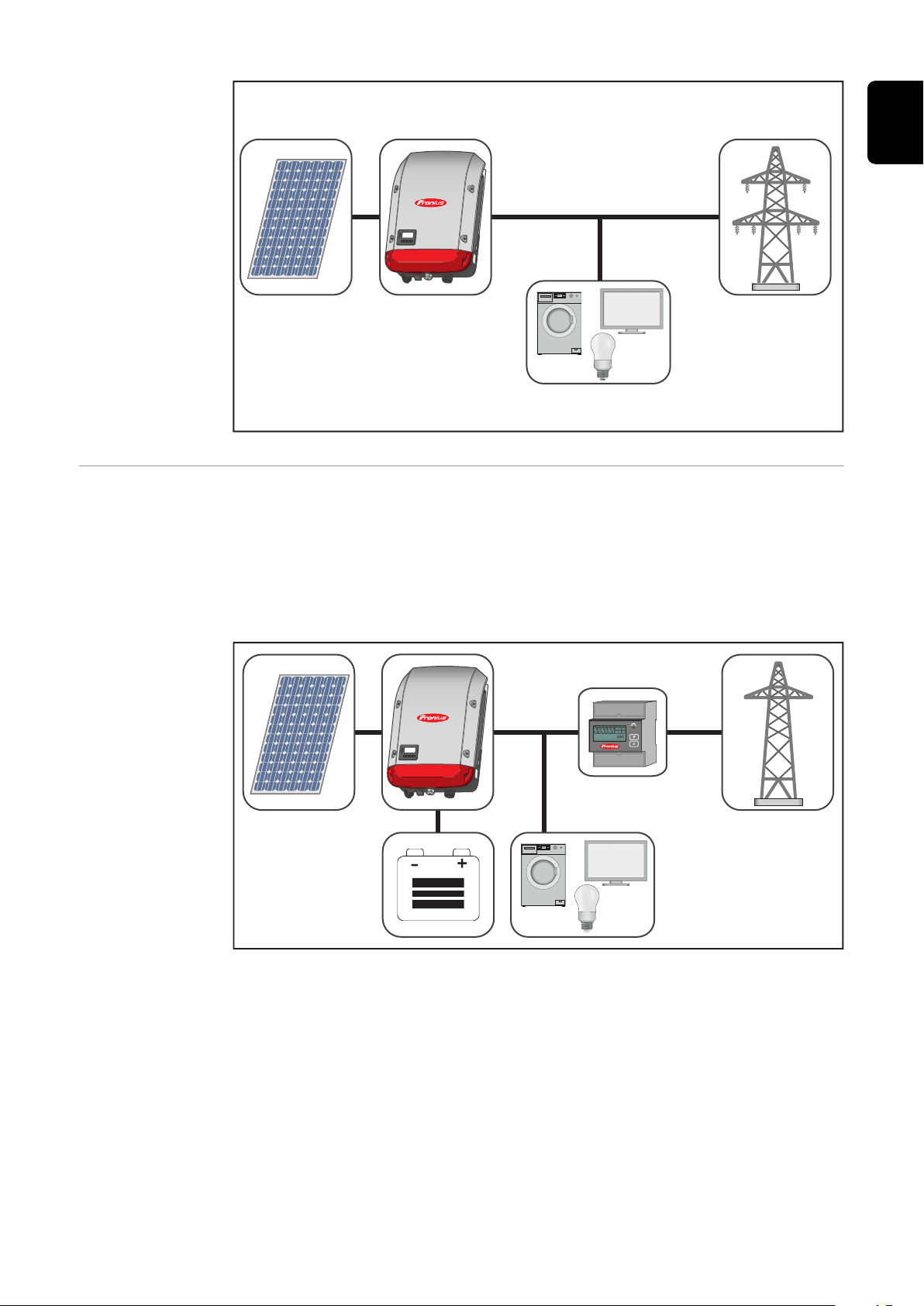

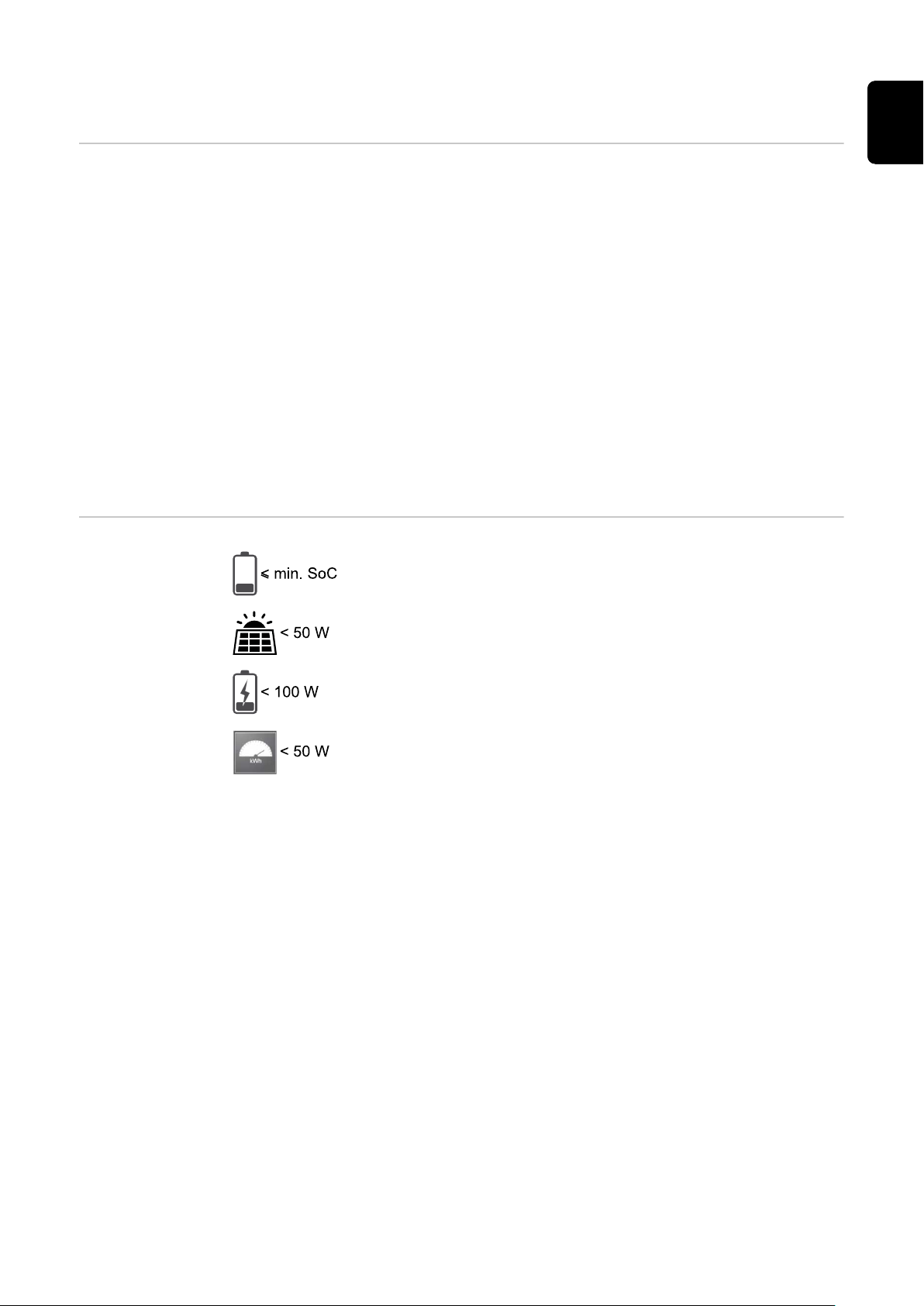

Driftlägen förklaring av

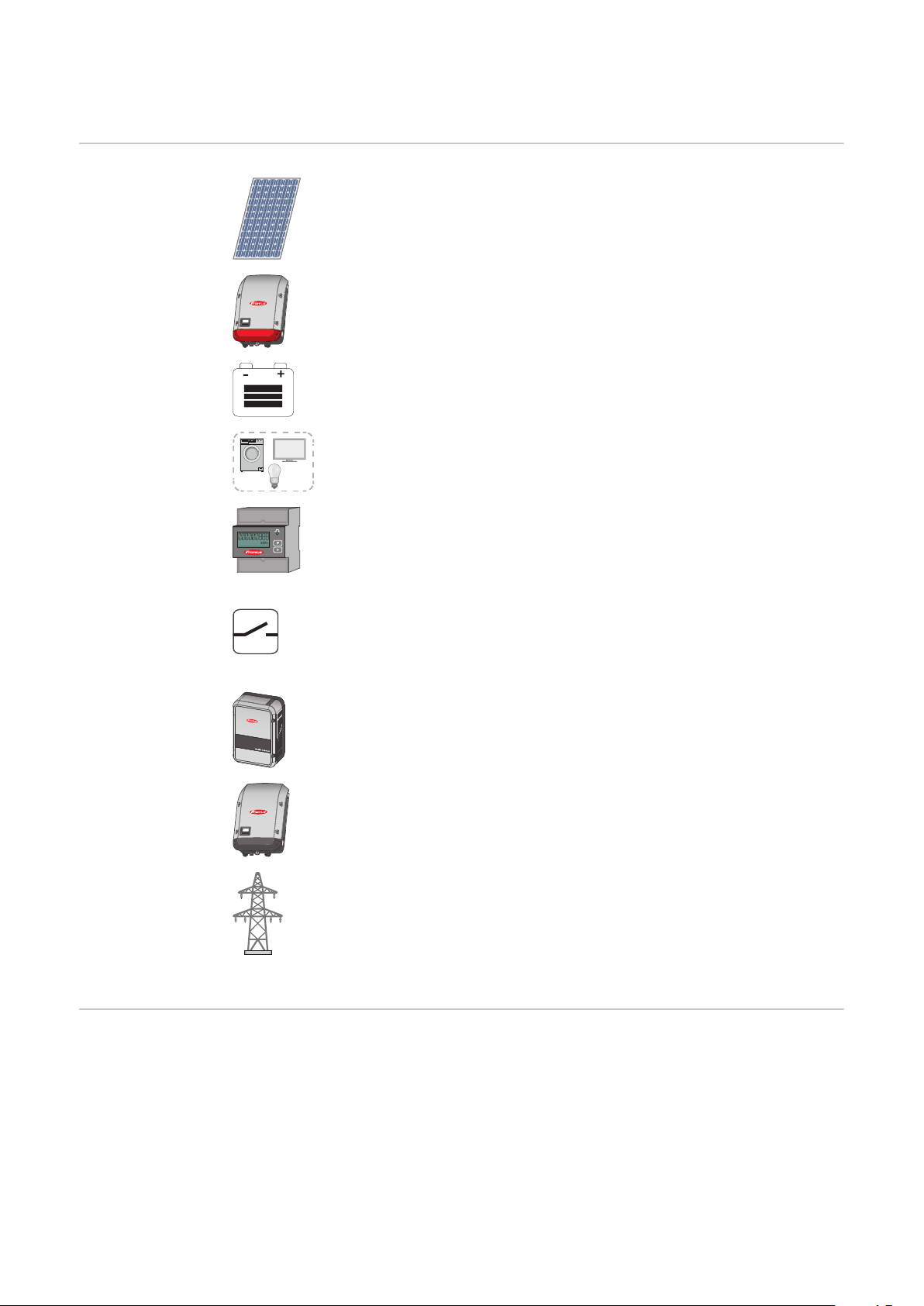

symboler
Solcellsmodul
Den alstrar likström.
Växelriktare - Fronius Hybrid
Den omvandlar likström till växelström och laddar batteriet. Tack
vare den inbyggda anläggningsövervakningen kan växelriktaren integreras i nätverket via WLAN.
Batteri
Det är sammankopplat med växelriktaren på likströmssidan och
det lagrar elektrisk energi.
Förbrukare i solcellssystemet
Det är de förbrukare (1 eller 3 faser) som är anslutna till solcellssystemet.
Mätare - Fronius Smart Meter
Den ger en optimal energihantering. Mätaren kan monteras i kopplingsskåpet av en behörig elektriker. Genom att använda flera
Smart Meter är en energiprofilering möjlig. Andra förbrukare och
generatorer i systemet kan mätas och övervakas.
Nödströmsfunktion
Växelriktaren är förberedd för driftläget Nödström. En behörig
elektriker måste koppla in nödströmsfunktionen. I nödströmsdrift
arbetar solcellssystemet som terminal.
Driftläge - växelriktare
Fronius ohmpilot
För användning av överflödig energi för beredning av varmvatten.
Extra växelriktare i systemet (exempelvis: Fronius Symo)
Den omvandlar likström till växelström. Men den kan inte ladda
något batteri och den är inte tillgänglig i en nödströmssituation.
Elnät
Växelriktaren Fronius Hybrid kan användas som en vanlig växelriktare utan anslutet batteri.
20
SV
Driftläge - växelriktare med batteri
Det är inte tillåtet med parallelldrift av flera batterier för att skapa en störningsfri reglering.
För att kunna använda egenförbrukningen i ditt solcellssystem på ett så bra sätt
som möjligt, kan ett batteri installeras som ackumulator. Batteriet är sammankopplat med växelriktaren på likströmssidan. Därför krävs det inte flera omvandlingar av strömmen, varför verkningsgraden ökar.
21
Driftläge - växelriktare med batteri och flera
Smart Meter
Driftläge –
växelriktare med
batteri, ACkopplad till flera
växelriktare
Driftläge - växelriktare med batteri och
nödströmsfunktion
22
VIKTIGT! I driftläget Nödström används en högre nominell frekvens för att undvika en ofrivillig parallelldrift med andra strömalstrare.
Det är inte tillåtet med parallelldrift av flera batterier för att skapa en störningsfri reglering.
Växelriktaren kan följande i en fullt utbyggd hybridsolcellsanläggning:
Mata in ström i elnätet
-
Förse de enheter som har anslutits till solcellsanläggningen med ström vid
-
ett strömavbrott
Ladda överskottsenergi till batteriet
-
SV
Driftläge - växelriktare med batteri, Ohmpilot
och nödströmsfunktion
Driftläge - växelriktare med batteri, en extra
växelriktare och
nödströmsfunktion
VIKTIGT! I en fullt utbyggd hybridsolcellsanläggning med Fronius Ohmpilot kan
Ohmpiloten inte användas vid ett strömavbrott av reglertekniska orsaker. Därför
är det till fördel att installera Ohmpiloten utanför nödströmsgrenen.
23
Driftlägen (bara
för system med
batteri)
Batterisystemet skiljer mellan olika driftlägen. Det aktuella driftläget visas på
webbplatsen över anläggningsövervakningen eller i Solar.web.
Driftläge Beskrivning
Batteriet är inte aktivt. Antingen inaktiverades det
Avaktiverat
eller också är ingen kommunikation möjlig med
batteriet eller mätaren på grund av ett fel.
Driftläget Normal Systemet körs i driftläget Normal.
Serviceläget aktiverades. Batteriet laddas auto-
Serviceläge
1)
matiskt upp eller ur till ett definierat SOC-värde.
Sedan bibehålls det värdet, ända tills serviceläget
avslutas manuellt.
Fronius Symo Hybrid efterladdar batteriet för att
Framtvingad efterladdning
jämna ut självurladdningen och hålla det inställda,
minimala SOC-värdet (skydd mot djupurladdning).
Det minimala SOC-värdet
har nåtts
Batteriet har nått det inställda, minimala SOCvärdet. Batteriet kan inte laddas ur mer innan det
laddats upp.
Systemet försattes i energisparläget. Alla lysdio-
Energisparläge
der och batteridisplayen förblir släckta1). Energisparläget avslutas automatiskt, så snart det finns
ett tillräckligt stort energiöverskott igen.
Systemet körs i kalibreringsläget. Finns det inte
tillräckligt mycket solcellsenergi för att nå 100 %,
Kalibreringsläge
1)
laddas batteriet cykliskt till 100 % för en intern
kalibrering. Det kan i vissa fall ta lång tid (beroende på väder, mikrocykler, temperatur etc.).
Fronius Symo Hybrid efterladdar batteriet för att
1)
Djupurladdningsskydd
jämna ut självurladdningen och för att hålla den
minimala laddningsnivån.
Start
Lagringssystemet startar i energisparläget (standby).
1) Tillgängligt endast för Fronius Solar Battery.
24
Driftläget Nödström
SV
Förutsättningar
för driftläget
Nödström
Följande förutsättningar måste vara uppfyllda, för att hybridväxelriktarens
nödströmsfunktion ska kunna nyttjas:
Korrekt kabeldragning av nödströmssystemet när det gäller elinstallationen
-
(se dokumentet ”Fronius Energy Package - exempel nödströmsomkoppling”)
Fronius Smart Meter måste monteras och konfigureras i inmatningspunkten.
-
Aktuell fast programvara på växelriktaren - uppdatera den fasta programva-
-
ran vid behov
Placera den nödströmsdekal som följer med växelriktaren på elcentralen.
-
Välj alternativ (nödströms)-inställning i växelriktarens CONFIG-meny (se
-
monteringsanvisningen).
Gör de nödvändiga inställningarna i området Nödström i menyn IU-tilldel-
-
ningar (webbplatsen Fronius anläggningsövervakning → Inställningar → IUtilldelning → Nödström).
Ställ nödströmmen i driftläget ”Auto” i anläggningsöversikten (webbplatsen
-
Fronius anläggningsövervakning → Inställningar → IU-tilldelning → Driftläget
Nödström)
Finns det fler växelriktare i systemet, ska de installeras utanför nödströmskretsen, men innanför Fronius Smart Meter, se Driftläge - växelriktare med batteri,
en extra växelriktare och nödströmsfunktion på sida 23.
OBSERVERA! Nödströmsdriften är inte möjlig med batterierna i serien LG Chem
ResuH.
Övergång från
driftläget
Strömmatning
till driftläget
Nödström
Övergång från
driftläget
Strömmatning
till driftläget
Nödström
Det allmänna elnätet övervakas av det växelriktarinterna nät- och anlägg-
1.
ningsskyddet och av en ansluten Fronius Smart Meter.
Det blir avbrott i det allmänna elnätet eller vissa nätparametrar under- eller
2.
överskrids.
Växelriktaren utför de åtgärder som krävs enligt bestämmelserna i det aktu-
3.
ella landet och stängs sedan av.
Växelriktaren startar i driftläget Nödström efter en kontrolltid.
4.
Alla förbrukare i hushållet som är kopplade till nödströmskretsen försörjs av
5.
batteriet och solpanelsmodulerna. Övriga förbrukare försörjs inte och är
frånkopplade på ett säkert sätt.
Växelriktaren arbetar i driftläget Nödström.
1.
Det allmänna elnätet fungerar som vanligt igen.
2.
Fronius Smart Meter mäter nätparametrarna i det allmänna elnätet och
3.
överför informationen till växelriktaren.
Stabiliteten för det allmänna elnätet när det kommer tillbaka mäts genom
4.
kontroll av mätvärdena för Fronius Smart Meter.
Växelriktaren avslutar driftläget Nödström.
5.
Alla strömkretsar är åter anslutna till och försörjs från det allmänna elnätet.
6.
Växelriktaren kan åter starta i driftläget Strömmatning utifrån de normativt
7.
nödvändiga nätkontrollerna.
Begränsningar i
nödströmsdrift
I nödströmsdrift kan vissa elapparater inte fungera på grund av höga startströmmar (exempelvis kylar och frysar). Vi rekommenderar att alla förbrukare
som inte absolut behövs stängs av under nödströmsdrift.
25
Omkopplingen från nätansluten drift till nödströmsdrift tar en liten stund. Därför
kan inte batterisystemet med nödströmsfunktion användas som avbrottsfri
strömförsörjning för exempelvis datorer.
Om det inte finns energi tillgänglig från batteriet eller från solpanelsmodulerna
under nödströmsdriften, stängs nödströmsdriften av, oavsett om det allmänna
elnätet är tillgängligt eller inte.
Fronius Solar Battery: Så fort det finns tillräckligt med energi från solpanelsmodulerna startar nödströmsdriften automatiskt igen.
BYD Battery-Box Premium: Systemet måste startas manuellt igen när det finns
tillräckligt med energi från solpanelsmodulerna eller det allmänna elnätet. För
korrekt inkopplingsföljd, se kapitel BYD Battery-Box Premium på sidan 32.
Är förbrukningen för stor, bryts nödströmsdriften och statusmeddelandet ”143 Överlast Nödström” visas. Observera att den maximala effekten i nödströmsdrift
enligt tekniska data måste beaktas!
Nödström och
energisparläge
Fronius Ohmpilot och driftläget
Nödström
Går växelriktaren i nödströmsdrift, är energisparläget aktivt automatiskt. Under
följande förutsättningar sätts batteriet och växelriktaren i energisparläget efter
en väntetid på 8-12 minuter:
Batteriet har laddats ur till den minimala laddningsnivån och det kommer
-
ingen energi från solpanelsmodulerna.
Växelriktaren befinner sig i ett felläge, som inte kvitteras automatiskt (exem-
-
pelvis flera överlaster).
Växelriktaren sätts i energisparläget (driftläget Standby) via displayinställ-
-
ningen.
Om batteriet och växelriktaren är i energisparläget aktiveras systemet med
följande åtgärder igen (gäller endast för Fronius Solar Battery):
Det finns tillräckligt mycket energi från solpanelsmodulerna.
-
Det allmänna elnätet fungerar igen.
-
Batteriets strömbrytare slås av och på.
-
Du hittar mer information om energisparläget i kapitel Energisparläge på sidan
27
Fronius Ohmpilot är inte lämplig för driftläget Nödström. Finns det en Fronius
Ohmpilot, ska den installeras utanför nödströmsgrenen (se Driftläge - växelrik-
tare med batteri, Ohmpilot och nödströmsfunktion, på sidan 23).
26
OBSI!
Fara på grund av aktiv Ohmpilot i driftläget Nödström.
Det kan leda till att nödströmsförsörjningen slutar att fungera.
Aktivera aldrig Ohmpilotens boost-läge.
▶
Stäng av säkringen till Fronius Ohmpilot (om sådan finns).
▶
Inaktivera de funktioner som överskrider effektgränserna i driftläget
▶
Nödström, innan ett elavbrott sker.
Inaktivera de funktioner som överskrider effektgränserna i driftläget Nödström:
Ställ Ohmpilotens värmepatronsmätare på Manuell (under "Allmänt -
1
Allmänna inställningar - Värmare 1 - Manuell").
Inaktivera inställningarna "Legionellaskydd (tim)" och "Anpassa dagsförlopp"
2
(under "Allmänt - Allmänna inställningar - Värmare 1").
Energisparläge
Allmänt Energisparläget (Standby) är avsett för att reducera anläggningens egenförbruk-
ning. Det finns i den fasta programvaruversionen 1.4.1-11 för anläggningsövervakning. Såväl växelriktaren som batteriet växlar automatiskt till energisparläget
under vissa förutsättningar.
Fronius Symo Hybrid
Är batteriet tomt och det inte finns någon solcellsenergi att tillgå, övergår växelriktaren till energisparläget. Det är bara växelriktarens kommunikation med Fronius Smart Meter och Fronius Solar.Web som upprätthålls.
Fronius Solar Battery

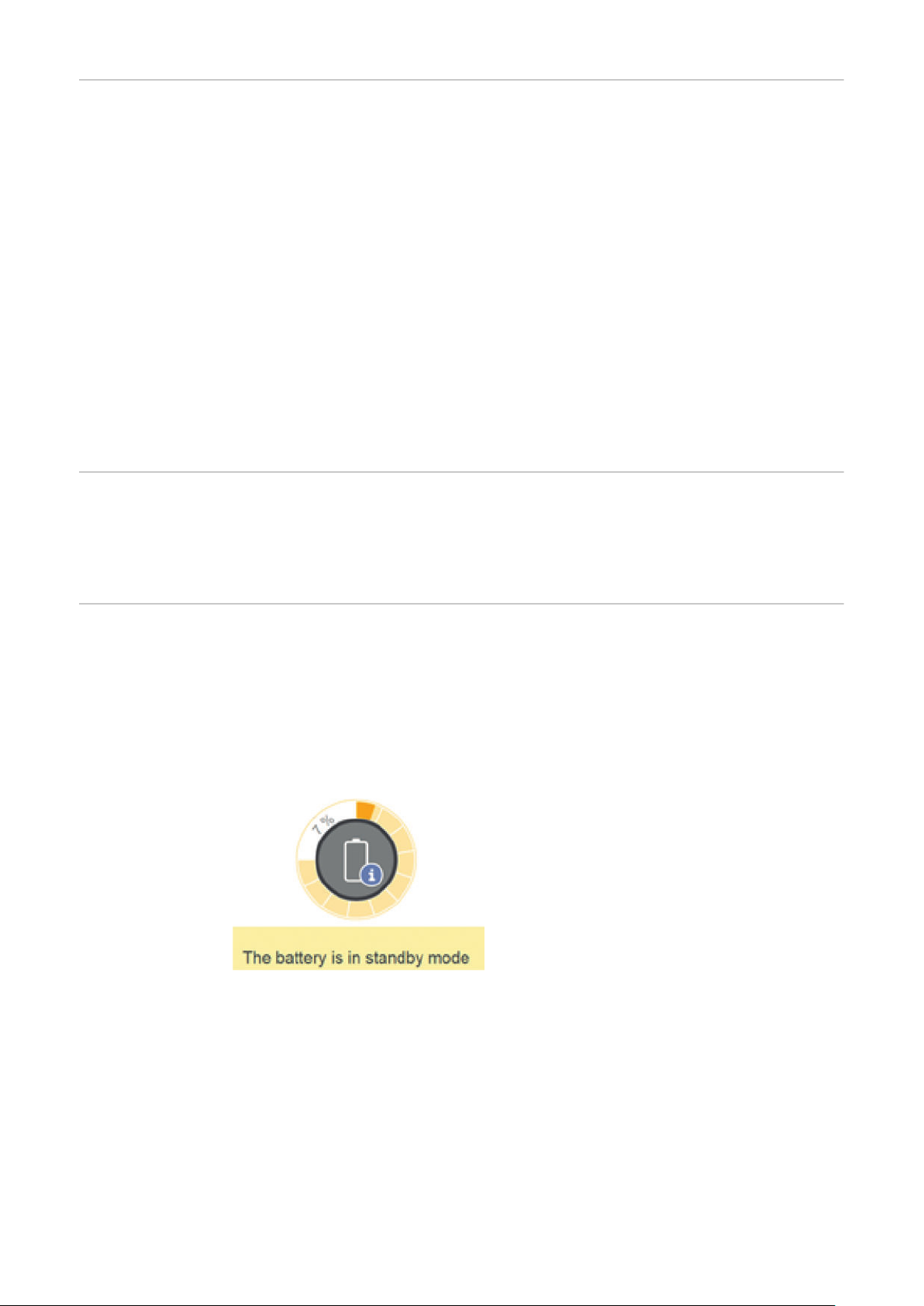

I batteriets energisparläge förblir displayen mörk. I Solar.web visas ett ”i” vid batterisymbolen i energisparläget. På energibalansindikatorn visas inte laddningsnivån SOC (State of Charge) för Fronius Solar Battery i energisparläget.
BYD Battery-Box Premium
I Solar.web visas ett ”i” vid batterisymbolen i energisparläget.
SV
Avstängningsvillkor för Fronius Solar Battery
och Fronius Symo Hybrid
Batteriets laddningsnivå är lägre än eller identisk med den
angivna, minimala laddningsnivån.
Effekten från solpanelsmodulerna är mindre än 50 W.
Batteriets momentana uppladdnings- eller urladdningseffekt
är mindre än 100 W.
Det finns mindre än 50 W tillgängligt för att ladda batteriet.
Inmatningseffekten i det allmänna elnätet är minst 50 W
lägre än den effekt som behövs i hushållet.
När alla avstängningsvillkor uppfyllts, växlar batteriet till energisparläget inom 6
minuter. Tidsfördröjningen säkerställer att minst en omstart av växelriktaren kan
göras.
Växelriktaren växlar automatiskt till energisparläget efter batteriet.
Nödström:
Har nödströmsfunktionen aktiverats, växlar batteriet inte till energisparläget i
nätdrift. I annat fall kan ingen svartstart (start utan vare sig nät- eller solcellsförsörjning) av hybridsystemet säkerställas.
Under nödströmsdriften och om den minimala laddningsnivån underskrids,
övergår batteriet till energisparläget.
27
Påslagningsvillkor för Fronius
Symo Hybrid och
Fronius Solar
Battery
Specialfall Om växelriktaren inte är i drift under 8-12 minuter (exempelvis vid fel) eller om
Energisparläget avslutas när ett av följande villkor har uppfyllts under minst 30
sekunder:
Energisparläget är inte längre tillåtet på grund av en ändrad inställning på
-
växelriktarens webbplats.
Det finns mer än 50 W tillgängligt för att ladda batteriet. Inmatningseffek-
-
ten i det allmänna elnätet är minst 50 W högre än den som behövs i
hushållet.
Om den dynamiska effektreduceringen har satts till 0, eller om systemet är i
-
nödströmsdrift, är inmatningseffekten till det allmänna elnätet alltid lägre
än den effekt som behövs i hushållet.
I så fall finns det ett eget villkor (dynamisk effektreducering < 300 W eller
aktiv nödströmsdrift): Energisparläget avslutas, om solpanelseffekten ligger
över en angiven tröskel (50 W).
En batteriladdning begärs från det allmänna elnätet via webbplatsen.
-
Batteriet laddas för att återställa den minimala laddningsnivån eller för att
-
göra en kalibrering.
Fronius Solar Battery väcks, så snart Symo Hybrid genererar solcellseffekt.
-
Det garanterar en tillförlitlig batteridrift.
det är ett avbrott i den elektriska anslutningen mellan växelriktaren och batteriet, växlar batteriet alltid till energisparläget. På så vis reduceras batteriets
självurladdning.
Indikering på enheterna och
användargränssnitten
Under energisparläget:
Den orangea statuslysdioden lyser
-
Växelriktarens webbplats kan nås
-
Alla tillgängliga data sparas och sänds till Solar.web.
-
Den tillgängliga datan syns på Solar.web.
-
Energisparläget indikeras på växelriktarens webbplats och på Solar.web i form av
ett ”i” bredvid batterisymbolen på anläggningsöversikten.
28
Kalibreringsladdning för Fronius Solar Battery
SV
Nyttan med kalibreringsladdning
Allmänt Fastställandet av den exakta laddningsnivån (State of Charge = SOC) i batteriet
Naturliga skillnader i de enskilda cellkapaciteterna och den låga självurladdning
som sker i varje batteri, leder till att cellspänningarna skiljer sig åt. Det gör SOCvärdet mindre exakt. Detta påverkar driften. Vidtas inga åtgärder, kommer batteriet att skadas.
Tack vare den cykliskt genomförda kalibreringsladdningen sätts alla celler i batteriet på samma laddningsnivå och SOC-värdet kalibreras. Därmed säkerställs en
lång livslängd för battericellerna.
är viktig för driftstyrningen. För att säkerställa den måste batteriet regelbundet
laddas till 100 %. På så sätt kalibreras SOC-värdet.
Fronius Solar Battery:
Kalibreringsladdningen sker automatiskt under pågående drift efter flera upp-
laddnings- och urladdningscykler. Två väsentliga faktorer är avgörande för när kalibreringsladdningar görs:
Genomsnittlig laddningsnivå
-
Batteriets energigenomströmning
-
Eftersom de här faktorerna är väldigt väderberoende, kan tidpunkten för en kalibreringsladdning variera mellan årstiderna.
Villkor för att
starta kalibreringsladdningen
(Fronius Solar
Battery)
Kalibreringsladdningens
förlopp (Fronius
Solar Battery)
Den nedanstående beskrivningen av kalibreringsladdningen gäller från programvaruversionen 1.4.1-12 av Fronius anläggningsövervakning.
En uppladdnings- och urladdningscykel för Fronius Solar Battery motsvarar 48
Ah energigenomströmning per batterimodul. Kalibreringsladdningen sker
cykliskt enligt följande förutsättningar:
Efter 3 hela uppladdnings- och urladdningscykler och ett SOC-värde på
-
80 %
Efter 5 hela uppladdnings- och urladdningscykler och ett SOC-värde på 50
-
%
Efter 7 hela uppladdnings- och urladdningscykler oberoende av SOC-värdet
-
I nyinstallerade system samt vid modulbytes- eller modulutökning startas automatiskt en kalibreringsladdning efter 30 minuter.
Kalibreringsladdningen görs primärt med hela solcellseffekten. Är inte solcellsenergin tillräcklig, hämtas energi från det allmänna elnätet. Det görs även om
funktionen ”Tillåt laddning från nätet” är inaktiverad, eftersom det rör sig om en
funktionskritisk begäran.
Beräkningen av SOC-värdet sker för varje batterimodul. Därför måste varje batterimodul uppnå ett SOC-värde på 100 %.
29
Kalibreringsförlopp
(Fronius Solar
Battery)
Startvillkoren måste vara uppfyllda.
1.
Batteriet laddas upp till 100 % med en minimiström på 6,5 A eller med hela
2.
solcellseffekten.
För att ett SOC-värde på 100 % ska uppnås per batterimodulsfack, måste
3.
ett av de båda nedanstående villkoren vara uppfyllt under minst 2 minuter
(för varje cell i alla batterimoduler):
Minimal cellspänning ³ 3,45 V och strömstyrka < 100 mA
-
Minimal cellspänning > 3,5 V oberoende av strömstyrka
-
Uppfyller batterimodulen ett av de båda villkoren, begränsas strömmen för
4.
att förhindra en överbelastning. En ström i det tvåsiffriga mA-området flödar
via ett förbiledningsmotstånd.
Behövs inte solcellseffekten, förbrukas den direkt.
5.
Uppfyller alla celler i alla batterimoduler ett av de båda villkoren, sätts SOC-
6.
värdet på 100 %. Därmed är kalibreringsladdningen avslutad.
Kalibreringsladdningens
tidsåtgång (Fronius Solar Battery)
Begränsningar
under kalibreringen (Fronius
Solar Battery)
På grund av toleranser i cellerna varken laddas eller urladdas de lika snabbt. Eftersom såväl cellerna som batterimodulerna är seriekopplade och den långsammaste cellen bestämmer uppladdnings- och urladdningstiden, avslutas kalibreringsladdningarna olika snabbt.
Mycket sällan utförda kalibreringsladdningar eller hela laddningscykler (årtidsberoende, exempelvis under vintermånaderna) leder till stora avvikelser i cellspänningarna i batterimodulerna. I kalibreringsläget laddas en cell snabbare än
de resterande cellerna. Den cellen börjar sedan att utjämna. De resterande cellerna kan då laddas med enbart en svagare laddningsström. Det tar längre tid,
tills att cellerna har nått målvärdet.
Fulladdas batteriet regelbundet, krävs det sällan kalibreringsladdningar. Cellerna
kalibreras med 100 % SOC vid varje laddning.
Under vintermånaderna med få fulladdningar och en låg energigenomströmning
kan kalibreringsladdningarna ta längre tid, eftersom större skillnader mellan batterimodulerna måste jämnas ut.
Det går inte att ta ut energi ur batteriet (urladdning).
-
Optimeringen av egenförbrukningen tas ur funktion, medan kalibreringen
-
görs.
Det går att ladda från elnätet, om funktionen ”Tillåt laddning från nätet” inte
-
är aktiverad, eftersom det rör sig om en systemrelevant serviceladdning.
Nollinmatningen enligt normen bibehålls och även en serviceladdning kan
-
startas, om man vill utöka eller byta batterimoduler under en kalibrering.
Det går att starta driftläget Nödström, men då avbryts kalibreringsladdning-
-
en.
Indikering under
kalibreringsladdningen (Fronius Solar Battery)
30
Så snart kalibreringsladdningen startas, indikeras det i Fronius Solar.web (aktuell
balans och energibalans) eller på webbgränssnittet för hybridväxelriktaren Fronius Symo Hybrid.
Loading...
