Fronius Datalogger Web

Instrukcja obsługi

PL

Monitorowanie instalacji

42,0426,0064,PL 006-07022019

2

Szanowny użytkowniku!

Wprowadzenie Dziękujemy za obdarzenie nas zaufaniem oraz gratulujemy wyboru produktu firmy Fronius

o wysokiej jakości technicznej. Niniejsza instrukcja obsługi pomoże Państwu się z nim za­znajomić. Czytając uważnie instrukcję, poznają Państwo szeroki zakres zastosowań ni­niejszego produktu firmy Fronius. Tylko w ten sposób mogą Państwo najlepiej wykorzystać
zalety produktu.

Prosimy również o przestrzeganie instrukcji bezpieczeństwa, by zapewnić większe bezpie­czeństwo w miejscu użytkowania produktu. Uważne obchodzenie się z produktem poma­ga utrzymać jego trwałość i niezawodność. Są to niezbędne warunki osiągania należytych
rezultatów jego użycia.

PL

3

4

Spis treści

Informacje ogólne ...................................................................................................................................... 7

Informacje ogólne ................................................................................................................................. 7

Kompatybilne podzespoły DATCOM .................................................................................................... 7

Warunki eksploatacji............................................................................................................................. 7

Wymagane oprogramowanie falownika................................................................................................ 8

Zakres dostawy..................................................................................................................................... 8

Elementy obsługi, przyłącza i wskaźniki .................................................................................................... 9

Bezpieczeństwo.................................................................................................................................... 9

Elementy obsługi, przyłącza i wskaźniki ............................................................................................... 9

Instalacja rejestratora danych „Fronius Datalogger Web”.......................................................................... 12

Bezpieczeństwo.................................................................................................................................... 12

Przykłady konfiguracji ........................................................................................................................... 12

Przygotowanie ...................................................................................................................................... 13

Instalacja rejestratora danych „Fronius Datalogger Web”..................................................................... 13

Konfiguracja rejestratora danych „Fronius Datalogger Web” do pracy w sieci .......................................... 15

Informacje ogólne ................................................................................................................................. 15

Warunki................................................................................................................................................. 15

Konfiguracja rejestratora danych „Fronius Datalogger Web” do pracy w sieci ..................................... 15

Instalacja rejestratora danych „Fronius Datalogger Web” i wywołanie jego strony domowej ............... 16

Wprowadzić dane sieci. ........................................................................................................................ 16

Wprowadzenie ustawień rejestratora danych Fronius Datalogger Web w celu umożliwienia połącze-

nia za pośrednictwem technologii WLAN..............................................................................................

ustawienie adresu IP i połączenie rejestratora danych Fronius Datalogger Web z siecią.................... 21

Skonfigurować ustawienia sieciowe w komputerze PC / laptopie.............................................................. 23

Informacje ogólne ................................................................................................................................. 23

Konfigurowanie połączeń sieciowych w komputerze PC / laptopie ...................................................... 23

Konfiguracja ustawień internetowych w komputerze PC / laptopie....................................................... 25

Połączenie z rejestratorem danych „Fronius Datalogger Web” za pomocą przeglądarki internetowej...... 27

Informacje ogólne ................................................................................................................................. 27

Warunki................................................................................................................................................. 27

Ustanawianie połączenia z rejestratorem danych Fronius Datalogger Web za pomocą przeglądarki in-

ternetowej .............................................................................................................................................

Informacje dla administratorów sieci..................................................................................................... 28

Połączenie z rejestratorem danych „Fronius Datalogger Web” za pomocą oprogramowania „Fronius So-

lar.access”..................................................................................................................................................

Informacje ogólne ................................................................................................................................. 29

Warunki ................................................................................................................................................ 29

Ustanawianie połączenia z rejestratorem danych Fronius Datalogger Web za pomocą oprogramowa-

nia „Fronius Solar.access” ....................................................................................................................

Informacje dla administratorów sieci..................................................................................................... 30

Połączenie z rejestratorem danych „Fronius Datalogger Web” za pomocą sieci Internet

i oprogramowania „Fronius Solar.web” ......................................................................................................

Informacje ogólne ................................................................................................................................. 31

Opis funkcji ........................................................................................................................................... 31

Warunki ................................................................................................................................................ 31

Wywołanie danych z rejestratora danych „Fronius Datalogger Web” za pomocą sieci Internet

i oprogramowania „Fronius Solar.web”.................................................................................................

Informacje dla administratorów sieci..................................................................................................... 32

Obliczenie objętości danych ...................................................................................................................... 33

Informacje ogólne ................................................................................................................................. 33

Wersja oprogramowania sprzętowego do obliczania objętości danych................................................ 33

Obliczanie objętości danych ................................................................................................................. 33

Przykłady obliczeń ................................................................................................................................ 34

Ogólne informacje dla administratora sieci ................................................................................................ 36

Ogólne ustawienia zapory firewall ........................................................................................................ 36

Wysyłanie komunikatów serwisowych w przypadku połączenia internetowego DSL ........................... 36

Użycie oprogramowania „Fronius Solar.web” i wysyłanie komunikatów serwisowych ......................... 36

Widoki dostępne w rejestratorze danych „Fronius Datalogger Web”......................................................... 37

Przegląd................................................................................................................................................ 37

Bieżący widok ogólny............................................................................................................................ 37

PL

19

27

29

30

31

32

5

Bieżący widok porównawczy ................................................................................................................ 37

Ustawienia w rejestratorze danych „Fronius Datalogger Web”.................................................................. 39

Przegląd................................................................................................................................................ 39

Wywoływanie i zmiana opcji ................................................................................................................. 39

Hasła.......................................................................................................................................................... 40

Informacje ogólne ................................................................................................................................. 40

Hasła..................................................................................................................................................... 40

Hasło użytkownika (user)...................................................................................................................... 40

Hasło administratora (admin)................................................................................................................ 41

W przypadku zapomnienia hasła.......................................................................................................... 41

Czas/data................................................................................................................................................... 42

Informacje ogólne ................................................................................................................................. 42

Czas/data.............................................................................................................................................. 42

Widoki ........................................................................................................................................................ 44

Informacje ogólne ................................................................................................................................. 44

Widoki ................................................................................................................................................... 44

Widok „Ogólne”..................................................................................................................................... 44

Widoki — Falownik ............................................................................................................................... 45

Widoki — Sensor Cards........................................................................................................................ 45

Rejestracja danych .................................................................................................................................... 47

Informacje ogólne ................................................................................................................................. 47

Rejestracja danych ............................................................................................................................... 47

Pojemność pamięci............................................................................................................................... 47

Obliczanie pojemności pamięci............................................................................................................. 47

Przykład obliczenia ............................................................................................................................... 48

Nadpisywanie danych w przypadku zapełnienia pamięci ..................................................................... 49

Przycisk „Usuń dane”............................................................................................................................ 49

Sieć ............................................................................................................................................................ 50

Informacje ogólne ................................................................................................................................. 50

Sieć....................................................................................................................................................... 50

Diagnostyka sieci.................................................................................................................................. 50

Solar.web ................................................................................................................................................... 52

Informacje ogólne ................................................................................................................................. 52

Solar.web.............................................................................................................................................. 52

Codzienne przesyłanie danych do oprogramowania „Fronius Solar.web”............................................ 52

Cogodzinne przesyłanie danych do oprogramowania „Fronius Solar.web”.......................................... 52

Komunikaty serwisowe .............................................................................................................................. 53

Informacje ogólne ................................................................................................................................. 53

Komunikaty serwisowe ......................................................................................................................... 53

Informacje systemowe ............................................................................................................................... 56

Informacje ogólne ................................................................................................................................ 56

Informacje systemowe .......................................................................................................................... 56

Aktualizacja oprogramowania sprzętowego............................................................................................... 57

Informacje ogólne ................................................................................................................................. 57

Automatyczne sprawdzanie dostępności aktualizacji ........................................................................... 57

Ręczne sprawdzanie dostępności aktualizacji...................................................................................... 57

Aktualizacja oprogramowania sprzętowego za pośrednictwem sieci Internet ...................................... 58

Aktualizacja oprogramowania sprzętowego za pośrednictwem sieci LAN ........................................... 59

Dane techniczne ........................................................................................................................................ 60

Dane techniczne ................................................................................................................................... 60

.............................................................................................................................................................. 60

6

Informacje ogólne

PL

Informacje ogól­ne

Kompatybilne po­dzespoły DAT­COM

Rejestrator danych „Fronius Datalogger Web” to urządzenie służące do rejestrowania da­nych, przystosowane do pracy w sieci. Strona internetowa rejestratora danych „Fronius
Datalogger Web” umożliwia szybki przegląd całej instalacji fotowoltaicznej.
Można ją wywołać za pośrednictwem bezpośredniego połączenia w sieci Intranet lub, po
odpowiednim skonfigurowaniu, za pośrednictwem sieci Internet.
Rejestrator danych „Fronius Datalogger Web” jest wyposażony w łatwą do konfigurowania
funkcję monitorowania instalacji z automatycznym alarmem. Alarmowanie może odbywać
się za pośrednictwem wiadomości SMS, poczty e-mail, faksu, styku przekaźnika lub brzę­czyka.

W połączeniu z oprogramowaniem „Fronius Solar.access” bieżące i archiwalne dane in­stalacji fotowoltaicznej można zapisywać i poddawać analizie za pomocą komputera PC.
Można konfigurować ustawienia wszystkich urządzeń obecnych w sieci „Fronius Solar
Net”.

W połączeniu z oprogramowaniem „Fronius Solar.web” bieżące i archiwalne dane instala­cji fotowoltaicznej można wywoływać za pośrednictwem sieci Internet bez konieczności
czasochłonnej konfiguracji. Dane są automatycznie wysyłane z rejestratora danych „Fro­nius Datalogger Web” do oprogramowania „Fronius Solar.web”.

Rejestrator danych „Fronius Datalogger Web” może pracować w połączeniu
z następującymi podzespołami DATCOM:

Warunki eksplo­atacji

- maks. 100 falowników „Fronius IG Plus”, „Fronius IG” lub „Fronius CL”;

- maks. 10 „Fronius Sensor Card” lub „Fronius Sensor Box”;

- maks. 10 „Fronius Public Display Card” lub „Fronius Public Display Box”;

- maks. 1 „Fronius Interface Card” lub „Fronius Interface Box”;

- maks. 200 „Fronius String Control”.

Aby umożliwić eksploatację rejestratora danych „Fronius Datalogger Web”, w falowniku
należy zainstalować „Fronius Com Card”.

Bezawaryjna praca rejestratora danych Fronius Datalogger Web wymaga połączenia
z siecią Internet:

- W przypadku rozwiązań internetowych opartych na połączeniach przewodowych, fir­ma Fronius zaleca, aby prędkość pobierania danych wynosiła co najmniej 512 kb/s,
a prędkość wysyłania danych
co najmniej 256 kb/s.

- W przypadku rozwiązań opartych na mobilnych usługach internetowych, firma Fro­nius zaleca zastosowanie co najmniej standardu 3G przy zachowaniu wystarczająco
dużej mocy sygnału.

Powyższe informacje nie stanowią gwarancji bezawaryjnej pracy.
Duża częstotliwość błędów transmisji, wahania jakości odbioru lub przerwy w transmisji
mogą negatywnie wpływać na pracę rejestratora danych „Fronius Datalogger Web”
w trybie sieciowym.
Firma Fronius zaleca przetestowanie lokalnych połączeń pod kątem spełnienia minimal­nych wymogów.

7

Wymagane opro­gramowanie fa­lownika

Zakres dostawy - 1 rejestrator danych „Fronius Datalogger Web” z uchwytem ściennym;

Prawidłowe wskazywanie energii dziennej za pomocą rejestratora danych „Fronius Data­logger Web” wymaga następujących wersji oprogramowania falownika:

Falownik wymagana wersja oprogramowania zgodnie

z wyświetlaczem
(MainControl)

Fronius IG 15–60 wersja 2.9.4 lub wyższa
Fronius IG 2000–5100 od numeru seryjnego 19153444
Fronius IG 300–500 wersja 3.6.4.0 lub wyższa
Fronius IG Plus 35–150 wersja 4.22.00 lub wyższa

Dana wersja oprogramowania falownika jest dostępna do bezpłatnego pobrania na naszej
stronie internetowej http://www.fronius.com.

Aby zaktualizować oprogramowanie falownika, należy zastosować Fronius Update Card.

Aby uzyskać dodatkowe informacje, prosimy o kontakt pod adresem pv-support@fro­nius.com.

- 1 załącznik „Bezpieczeństwo”;

- 1 załącznik „Skrócona instrukcja instalacji”;

- 1 kabel sieciowy Ethernet 5 m, niebieski;

- 1 kabel do sieci Solar Net 2 m, czerwony;

- 2 oporniki końcowe;

- 2 kołki montażowe + wkręty;

- 1 płyta CD z oprogramowaniem „Fronius Solar.access”;

- 1 wtyczka przekaźnika;

- 1 obudowa wtyczki przekaźnika;

- 1 komplet naklejek.

8

Elementy obsługi, przyłącza i wskaźniki

PL

Bezpieczeństwo

Elementy obsługi,
przyłącza i wskaź­niki

OSTRZEŻENIE!

Nieprawidłowa obsługa może spowodować poważne obrażenia ciała i straty mate­rialne.

Z opisanych funkcji można korzystać dopiero po:
► dokładnym zapoznaniu się z treścią tej instrukcji obsługi i jej zrozumieniu;
► przeczytaniu i zrozumieniu treści instrukcji obsługi wszystkich komponentów systemu,

w szczególności przepisów dotyczących bezpieczeństwa!

(1)

(2)

12VDC 1A

max. 42V AC/6A
US: Class 2 only

Class 2
Output

12VDC
Class 2
Input only

(9) (10)

(13)(12)(11)(8)(7)(6)(5)(4)(3)

Nr Funkcja
(1) Dioda „Połączenie z platformą «Solar Web»”

- Świeci zielonym światłem: przy obecności połączenia z platformą Fronius
Solar.web.

- Świeci czerwonym światłem: w przypadku wymaganego, ale nieistniejące­go połączenia z platformą Fronius Solar.web.

- Nie świeci: jeżeli nie jest wymagane połączenie z platformą Fronius So­lar.web.

(2) Dioda Zasilanie

- świeci zielonym światłem: w przypadku wystarczającego zasilania przez
sieć Fronius Solar Net; rejestrator danych Fronius Datalogger Web jest go­towy do pracy;

- nie świeci: w przypadku niewystarczającego zasilania przez sieć Fronius
Solar Net lub jego braku — konieczne jest doprowadzenie zewnętrznego
zasilania do rejestratora danych Fronius Datalogger Web;

- Miga czerwonym światłem: w trakcie procesu aktualizacji.

WAŻNE! Nie należy przerywać zasilania w trakcie procesu aktualizacji.

- Świeci czerwonym światłem: proces aktualizacji się nie powiódł.

(3) Przyłącze przekaźnika

wykonane w formie styku zwiernego i rozwiernego; załączane w razie wystą­pienia usterki.

9

Nr Funkcja
(4) Dioda Połączenie

- Świeci zielonym światłem: w przypadku prawidłowego połączenia
w obrębie sieci Fronius Solar Net.

- Świeci czerwonym światłem: w przypadku przerwania połączenia
w obrębie sieci Fronius Solar Net.

(5) Dioda WLAN

- Świeci zielonym światłem: w przypadku dostępności połączenia sieciowe­go.

- Świeci czerwonym światłem: w przypadku braku połączenia sieciowego.

- nie świeci: opcja „WLAN-Stick” nie jest podłączona.

(6) Przełącznik alarmu

służy do włączania/wyłączania funkcji alarmu:

„Alarm off”:
funkcja alarmu, przekaźnik i brzęczyk są wyłączone;

„Alarm on”:
funkcja alarmu, przekaźnik i brzęczyk są włączone; w celach testowych funkcji
alarmu, w trakcie przełączania do stanu „Alarm on” na krótko uaktywniany jest
brzęczyk i przekaźnik.

(7) Przełącznik adresów IP

służy do przełączania z przypisanego adresu IP „assigned IP” na zadany adres
IP „169.254.0.180” (istotne tylko w przypadku sieci LAN);

assigned IP:
rejestrator danych Fronius Datalogger Web pracuje z przypisanym adresem IP
(ustawienie fabryczne 192.168.1.180); adres IP można ustawić na stronie inter­netowej rejestratora danych Fronius Datalogger Web;

169.254.0.180:

rejestrator danych Fronius Datalogger Web pracuje ze stałym adresem IP

169.254.0.180;

stały adres IP służy do nawiązywania bezpośredniego połączenia
z komputerem PC bez konieczności jego wcześniejszej konfiguracji.

(8) Przyłącze LAN

złącze sieci Ethernet oznakowane niebieskim kolorem, służące do podłączenia
kabla sieci Ethernet

(9) Przyłącze USB

przyłącze USB do podłączenia opcji „WLAN-Stick” lub „WLAN-Stick outdoor”.

(10) Przyłącze zasilania 12 V DC / 1 A, zabezpieczone elektronicznie;

służy do zasilania zewnętrznych podzespołów (np. zewnętrznego routera).

(11) Przyłącze zasilania zewnętrznego

do podłączenia zasilania zewnętrznego, gdy zasilanie dostarczane przez sieć
Fronius Solar Net jest niewystarczające (np. gdy do sieci Fronius Solar Net
podłączono zbyt dużo podzespołów DATCOM).

Ważne! Aby było możliwe doprowadzenie zewnętrznego zasilania do rejestra­tora danych Fronius Datalogger Web, zasilacz musi posiadać bezpieczną izo­lację między częściami przewodzącymi napięcie sieciowe (SELV lub Class 2
dla Stanów Zjednoczonych / Kanady).
Moc wyjściowa zasilacza może wynosić maks. 15 VA / 1,25 A. Gdy zasilanie
jest wystarczające, dioda zasilania (2) świeci zielonym światłem.

10

Nr Funkcja
(12) Przyłącze „Solar Net IN”

wejście Fronius Solar Net oznakowane czerwonym kolorem, służące do połą­czenia z innymi podzespołami DATCOM, (np. falownikiem, kartami czujników
itp.).

(13) Przyłącze Solar Net OUT

wyjście sieci Fronius Solar Net oznakowane czerwonym kolorem, służące do
połączenia z innymi podzespołami DATCOM (np. falownikami, kartami czujni­ków itp.).

PL

11

Instalacja rejestratora danych „Fronius Datalogger
Web”

Bezpieczeństwo

Przykłady konfi­guracji

OSTRZEŻENIE!

Nieprawidłowa obsługa może spowodować poważne obrażenia ciała i straty mate­rialne.

Z opisanych funkcji można korzystać dopiero po:
► dokładnym zapoznaniu się z treścią tej instrukcji obsługi i jej zrozumieniu;
► przeczytaniu i zrozumieniu treści instrukcji obsługi wszystkich komponentów systemu,

w szczególności przepisów dotyczących bezpieczeństwa!

Instalacja rejestratora danych Fronius Datalogger Web zakłada znajomość wiedzy doty­czącej technologii sieciowych.

Rejestrator danych Fronius Datalogger Web połączony w sieć z falownikiem i komputerem
PC:

CPInverter / LaptopFronius Datalogger Web

12VDC 1A
Class 2

12VDC

Output

Class 2

Input only
max. 42V AC/6A
US: Class 2 only

IN

OUT

IN

OUT

= terminating plug

= Fronius Com Card

12

Rejestrator danych Fronius Datalogger Web połączony w sieć z większą liczbą falowni­ków, Fronius Sensor Box i komputerem PC:

3 retrevnI2 retrevnI1 retrevnI

OUT

IN

IN

OUT

PC / Laptop

Fronius
Datalogger Web

IN OUT

IN

Fronius
Sensor Box

IN

OUT

OUT

= terminating plug

= Fronius Com Card

W przypadku połączenia kilku podzespołów DATCOM w sieć, w każdym wolnym gnieź­dzie IN lub OUT podzespołu DATCOM musi być włożony opornik końcowy.

Przygotowanie WAŻNE! Należy przestrzegać informacji zawartych w instrukcji obsługi falownika oraz

w instrukcji obsługi „Fronius IG DATCOM Detail”!

Rejestrator danych „Fronius Datalog-

1

ger Web” zamontować we właściwej
pozycji przy użyciu kołków mon­tażowych i wkrętów objętych zakre-

Fronius
Com Card

sem dostawy urządzenia.
Podłączyć czerwony kabel sieci Solar

2

Net do wyjścia sieci Solar Net (OUT)
„Fronius Com Card”.

IN

Jeżeli „Fronius Com Card” jest ostat-

3

nim podzespołem DATCOM w sieci:

OUT

włożyć opornik końcowy do przyłącza
sieci Solar Net OUT.

PL

Instalacja reje­stratora danych
„Fronius Datalog­ger Web”

OSTROŻNIE!

Niebezpieczeństwo wystąpienia poważnych uszkodzeń podzespołów DATCOM lub
komputera PC / laptopa wskutek nieprawidłowo podłączonych kabli sieci Ethernet
lub sieci Solar Net.

► Kabel sieci Ethernet podłączać wyłącznie do przyłącza LAN (oznakowanego niebie-

skim kolorem).

► Kabel sieci Solar Net podłączać wyłącznie do przyłączy Solar Net IN lub Solar Net OUT

(oznakowanych czerwonym kolorem).

12VDC 1A
Class 2

12VDC

Output

Class 2
max. 42V AC/6A
US: Class 2 only

Input only

Fronius Com Card

Podłączyć czerwony kabel sieci Solar Net do wyjścia sieci Solar Net (OUT) „Fronius

1

Com Card”.
Jeżeli „Fronius Com Card” jest ostatnim podzespołem DATCOM w sieci:

2

włożyć opornik końcowy do przyłącza Solar Net OUT.

13

Jeżeli za rejestratorem danych „Fronius Datalogger Web” do sieci są podłączone dal­sze podzespoły DATCOM:
kolejny kabel sieci Solar Net podłączyć do przyłącza Solar Net OUT.

Podłączyć niebieski kabel sieci Ethernet do przyłącza LAN.

3

Podłączyć niebieski kabel sieci Ethernet do komputera PC / laptopa lub odpowiednie-

4

go przyłącza sieciowego.

14

Konfiguracja rejestratora danych „Fronius Datalog­ger Web” do pracy w sieci

Informacje ogól­ne

Warunki Konfiguracja rejestratora danych Fronius Datalogger Web do pracy w sieci zakłada znajo-

Funkcje konfiguracji rejestratora danych „Fronius Datalogger Web” do pracy w sieci opa­tentowane przez firmę Fronius umożliwiają:

- łatwe połączenie rejestratora danych „Fronius Datalogger Web” z komputerem PC /
laptopem,

- konfigurowanie ustawień,

- wgląd w istotne dane instalacji.

mość wiedzy dotyczącej technologii sieciowych.

Jeżeli rejestrator danych Fronius Datalogger Web jest integrowany z istniejącą siecią, na­leży dostosować adresowanie rejestratora danych Fronius Datalogger Web do danej sieci.

np.: zakres adresów sieciowych = 192.168.1.x, maska podsieci = 255.255.255.0

- Rejestratorowi danych Fronius Datalogger Web należy przypisać adres IP z zakresu
od 192.168.1.1 do 192.168.1.254.

- Nie można wybrać adresu IP, który jest już używany w sieci.

- Maska podsieci musi odpowiadać istniejącej sieci (np. 255.255.255.0).

PL

Konfiguracja reje­stratora danych
„Fronius Datalog­ger Web” do pra­cy w sieci

Jeżeli rejestrator danych Fronius Datalogger Web ma wysyłać do oprogramowania Fro­nius Solar.web komunikaty statusu lub dane, należy wprowadzić adres bramy oraz serwe­ra DNS. Za pośrednictwem adresu bramy rejestrator danych Fronius Datalogger Web
uzyskuje połączenie z siecią Internet. Jako adresu bramy można użyć np. adresu IP route­ra DSL.

WAŻNE!

- Adres IP rejestratora danych Fronius Datalogger Web nie może być taki sam jak adres
IP komputera PC / laptopa!

- Rejestrator danych Fronius Datalogger Web nie ma możliwości samodzielnego łącze­nia się z siecią Internet. W przypadku łącza DSL połączenie z siecią Internet jest na­wiązywane przez router.

Jeżeli połączenie z siecią ma być nawiązane za pośrednictwem technologii WLAN, ko­nieczne jest wybranie jednej z dwóch poniższych opcji:

- „WLAN-Stick” (41,0018,0070).

- „WLAN-Stick outdoor” (41,0018,0071).

Konfiguracja rejestratora danych „Fronius Datalogger Web” do pracy w sieci obejmuje na­stępujące czynności:

- instalację rejestratora danych „Fronius Datalogger Web” i wywołanie jego strony do­mowej,

- wprowadzenie parametrów sieciowych,

- wprowadzenie ustawień rejestratora danych „Fronius Datalogger Web” w celu umoż­liwienia połączenia za pośrednictwem technologii WLAN,

- ustawienie adresu IP i połączenie rejestratora danych „Fronius Datalogger Web”
z siecią.

15

Instalacja reje­stratora danych
„Fronius Datalog­ger Web”
i wywołanie jego
strony domowej

Tylko w przypadku, gdy połączenie z siecią ma być zrealizowane za pośrednictwem

1

technologii WLAN:
Podłączyć opcję „WLAN-Stick” lub „WLAN-Stick outdoor” do przyłącza USB.

Instalacja rejestratora danych „Fronius Datalogger Web”

2

12VDC 1A
Class 2

12VDC

Output

Class 2
max. 42V AC/6A
US: Class 2 only

W rejestratorze danych „Fronius Datalogger Web” ustawić przełącznik adresów IP na

3

Input only

„169.254.0.180”.

Wprowadzić dane
sieci.

16

Odczekać około 1 minuty, aż na pasku zadań w komputerze PC / laptopie pojawi się

4

symbol „Connectivity”:

Na komputerze PC / laptopie uruchomić przeglądarkę internetową (np. Microsoft In-

5

ternet Explorer).
W pasku adresu wprowadzić „http://169.254.0.180”.

6

Zostanie wyświetlona strona internetowa rejestratora danych „Fronius Datalogger
Web”.

Zostanie wyświetlona strona internetowa rejestratora danych Fronius Datalogger Web.

http://169.254.0.180

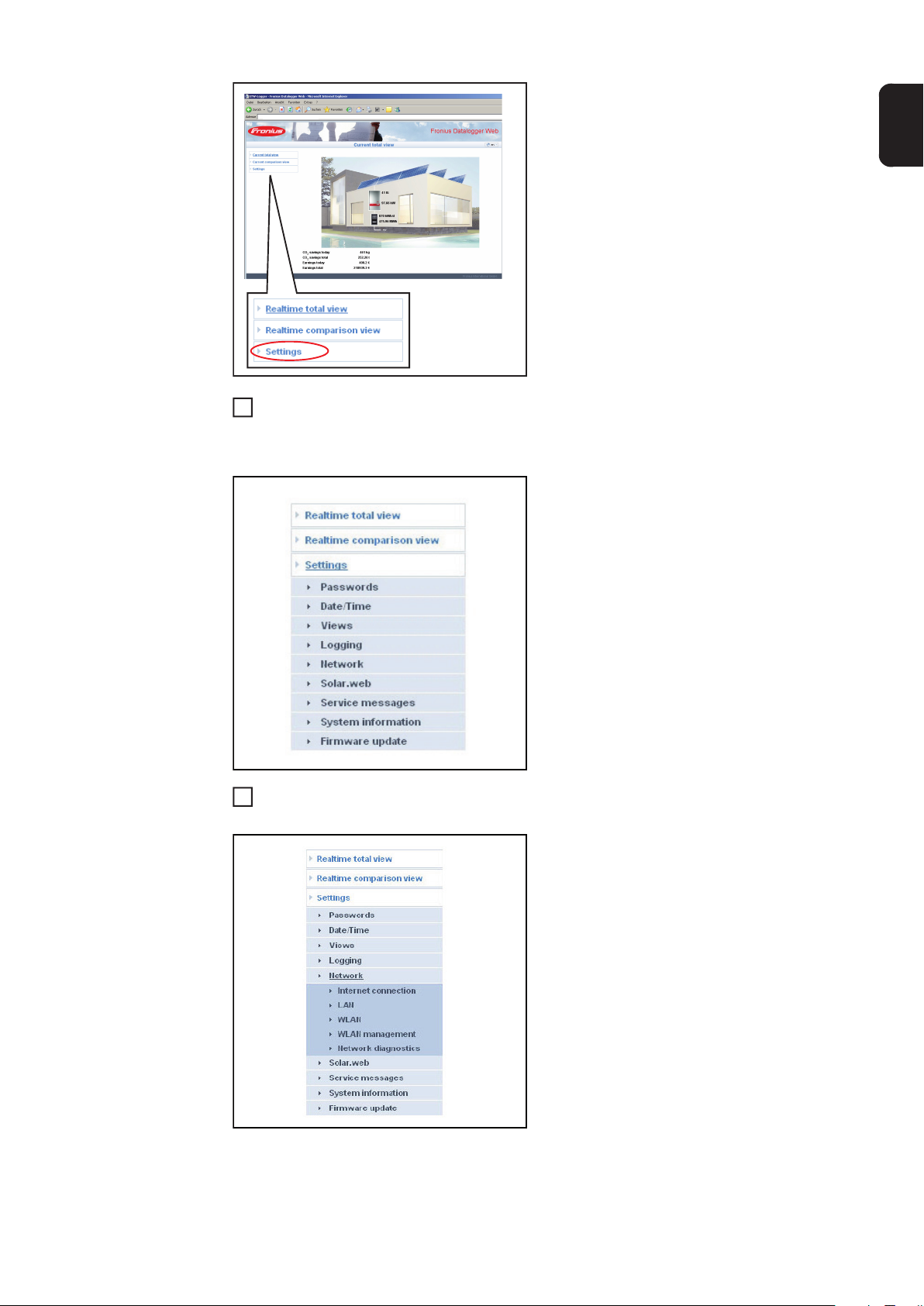

Kliknąć w menu opcję „Ustawienia”.

1

Zostanie wyświetlone podmenu „Ustawienia”.

PL

Kliknąć „Sieć”.

2

Zostanie wyświetlone podmenu „Sieć”.

17

Aby ustalić, w jaki sposób ma być zrealizowane połączenie (np. z oprogramowaniem

3

Fronius Solar.web):
kliknąć opcję „Połączenie internetowe”.

Zostaną wyświetlone ustawienia połączenia internetowego.

(1)

(2)

*)

*) Opcję WLAN można wybrać tylko wtedy, gdy do rejestratora danych Fronius Da-

talogger Web podłączono opcję „WLAN-Stick” lub „WLAN-Stick outdoor”.

Wybrać, czy połączenie z siecią Internet ma być zrealizowane za pośrednictwem

4

technologii LAN, czy WLAN (1).
Kliknąć przycisk „Zapisz” (2).

5

Po załadowaniu zmian pojawi się komunikat „Zmiany zostały zastosowane”.

Kliknąć „OK”.

6

Zostaną wyświetlone parametry połączenia internetowego.

WAŻNE! W zależności od wybranego typu połączenia internetowego należy podać
odpowiedni adres bramy i serwera DNS.
Jeżeli wybrano połączenie internetowe za pośrednictwem opcji „LAN”, w interfejsie
„LAN” należy podać adres bramy i serwera DNS.

W zależności od tego, za pośrednictwem jakiego interfejsu jest realizowane połącze-

7

nie sieciowe, w podmenu „Sieć” należy wybrać opcję „LAN” lub WLAN”.

Zostaną wyświetlone ustawienia dla interfejsów LAN lub WLAN.

18

(3)

(4)

Wybrać, czy adres IP ma być przydzielany statycznie, czy dynamicznie (3).

8

Statyczne przydzielanie adresu IP (ustawienie fabryczne):

- Użytkownik podaje stały adres IP rejestratora danych Fronius Datalogger Web
oraz, również ręcznie, wprowadza adres maski podsieci, adres bramy i serwera
DNS (podawane przez dostawcę usługi internetowej). Dynamiczne przydzielanie
adresu IP:

Dynamiczne przydzielanie adresu IP:

- Rejestrator danych Fronius Datalogger Web automatycznie przydziela sobie ad­res IP z serwera DHCP (DHCP = Dynamic Host Configuration Protocol).

- Serwer DHCP należy skonfigurować tak, aby rejestrator danych Fronius Datalog­ger Web zawsze otrzymywał ten sam adres IP. Ponadto należy zawsze wiedzieć,
pod jakim adresem IP dostępny jest rejestrator danych Fronius Datalogger Web.

- Jeżeli serwer DHCP obsługuje funkcję „DNS dynamic updates”, rejestratorowi
danych Fronius Datalogger Web w polu „Nazwa hosta” można przydzielić nazwę.
Połączenie z rejestratorem danych Fronius Datalogger Web można wówczas re­alizować za pomocą nazwy zamiast adresu IP.
np.: nazwa hosta = nadana nazwa, nazwa domeny = fronius.com
Rejestrator danych Fronius Datalogger Web jest wówczas dostępny pod adre­sem „nadana nazwa.fronius.com”.

Kliknąć przycisk „Zapisz” (4).

9

Po załadowaniu zmian pojawi się komunikat „Zmiany zostały przyjęte”.
Kliknąć „OK”.

10

Zostaną wyświetlone ustawienia dla interfejsu LAN lub WLAN.

PL

Wprowadzenie
ustawień rejestra­tora danych Fro­nius Datalogger
Web w celu
umożliwienia po­łączenia za po­średnictwem
technologii
WLAN

Poniższe czynności są wymagane tylko wtedy, gdy połączenie z siecią w późniejszym
okresie będzie realizowane za pośrednictwem technologii WLAN.

W podmenu „Sieć” kliknąć opcję „WLAN”.

1

Wprowadzić ustawienia dla przyłącza WLAN.

2

W podmenu „Sieć” kliknąć opcję „Administracja WLAN”.

3

Zostanie wyświetlone okno „Administracja WLAN” z dostępnymi sieciami (1).

19

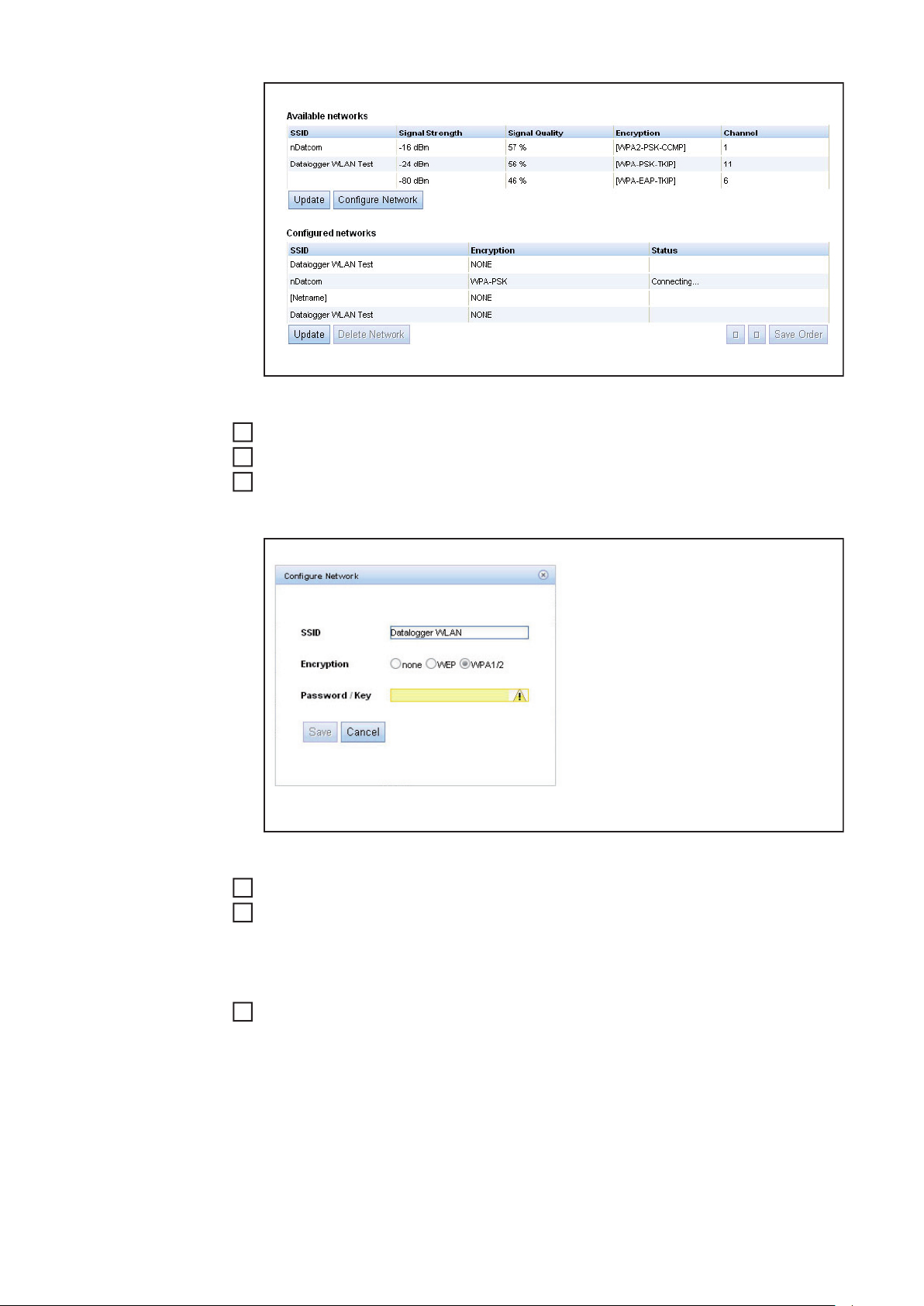

(1)

(2)

Aby zaktualizować listę sieci, kliknąć przycisk „Aktualizuj” (2).

4

Wybrać odpowiednią sieć, klikając ją.

5

Kliknąć przycisk „Konfiguruj sieć” (3).

6

Zostanie wyświetlone okno „Konfiguracja sieci”.

(3)

(4)

(5)

(6)

(7)

Wprowadzić identyfikator sieciowy SSID (4).

7

Wprowadzić metodę szyfrowania (5):

8

none = brak szyfrowania,
WEP = szyfrowanie szesnastkowe,
WPA1/2 = szyfrowanie z wykorzystaniem hasła (hasło zawiera od 8 do 63 znaków w
kodzie ASCI).

Tylko po wybraniu szyfrowania WEP lub WPA 1/2:

9

wprowadzić odpowiednie hasło/klucz (6).

20

(4)

(5)

(6)

(7)

Kliknąć przycisk „Zapisz” (7).

10

Po załadowaniu zmian pojawi się komunikat „Zmiany zostały zastosowane”.
Kliknąć „OK”.

11

Zostanie wyświetlone okno „Administracja WLAN”.

PL

ustawienie adre­su IP i połączenie
rejestratora da­nych Fronius Da­talogger Web
z siecią.

(9)(8)

Za pomocą przycisków strzałek (8) oraz przycisku „Zapisz kolejność” (9) można zmienić
kolejność wyświetlonych sieci.

W rejestratorze danych Fronius Datalogger Web ustawić przełącznik adresów IP na

1

„assigned IP”.

21

Nastąpi zatwierdzenie ustawień sieciowych.

Połączyć urządzenie Fronius Datalogger Web za pośrednictwem interfejsu LAN lub

2

WLAN z przewidzianą siecią.

22

Skonfigurować ustawienia sieciowe w komputerze
PC / laptopie

Informacje ogól­ne

Konfigurowanie
połączeń siecio­wych
w komputerze PC
/ laptopie

Także komputer PC / laptop jest uczestnikiem sieci i podobnie jak rejestrator danych „Fro­nius Datalogger Web”, musi posiadać jednoznaczny adres w sieci.

Jeżeli komputer PC jest już zintegrowany z siecią, nie ma potrzeby konfigurowania dal­szych ustawień.

Start / Ustawienia / Panel sterowania

3

Kliknąć dwukrotnie pozycję „Połącze-

4

nia sieciowe”.

Kliknąć dwukrotnie pozycję „Połącze-

5

nia lokalne”.

PL

Na karcie „Ogólne” kliknąć przycisk

4

„Właściwości”.

23

Kliknąć „Protokół internetowy (TCP/

2

IP)”.
Kliknąć przycisk „Właściwości”.

3

Zostanie wyświetlone okno „Właściwości: Protokół internetowy (TCP / IP)”.

24

Jeżeli w sieci jest dostępny serwer DHCP:

Wybrać opcję „Uzyskaj adres IP automatycznie”.

7

Konfiguracja
ustawień interne­towych
w komputerze PC
/ laptopie

Jeżeli w sieci nie jest dostępny serwer DHCP:

7a Wybrać opcję „Użyj następującego adresu IP:”.
7b Przypisać komputerowi PC / laptopowi jednoznaczny adres IP w sieci.

np.: zakres adresów sieciowych = 192.168.1.x, maska podsieci = 255.255.255.0

- Komputerowi PC / laptopowi należy przypisać adres IP z zakresu od

192.168.1.1 do 192.168.1.254.

- Nie można wybrać adresu IP, który jest już używany w sieci.

- Maska podsieci musi odpowiadać istniejącej sieci (np. 255.255.255.0).

- Ustawienie „Brama domyślna” jest nieistotne dla połączenia z rejestratorem da­nych Fronius Datalogger Web.

WAŻNE! Adres IP komputera PC / laptopa nie może być taki sam jak adres IP reje­stratora danych Fronius Datalogger Web!

Wybrać opcję „Uzyskaj adres serwera DNS automatycznie”.

8

Uruchomić przeglądarkę internetową

1

(np. Microsoft Internet Explorer).
Wybrać z menu opcję „Narzędzia”.

2

Kliknąć „Opcje internetowe”.

3

PL

Kliknąć kartę „Połączenia”.

4

25

W polu „Ustawienia sieci lokalnej

5

(LAN)” kliknąć przycisk „Ustawienia
sieci LAN...”.

Jeżeli opcja „Użyj serwera proxy dla

6

sieci LAN” jest, tak jak przedstawiono
na ilustracji, nieaktywna, konfigurowa­nie ustawień internetowych dla kompu­tera PC / laptopa jest zakończone.

www.proxy.exa

Proxy Settings

Servers

Proxy address to use Type

Use the same proxy server for all protocols

Exceptions

Do not use proxy server for addresses beginning with:

Use semicolons ( ; ) to separate entries.

Jeżeli opcja „Użyj serwera proxy dla
sieci LAN” jest aktywna:

- Kliknąć przycisk „Zaawansowa­ne...”.

- W polu „Wyjątki” wprowadzić adres IP
rejestratora danych Fronius Datalog­ger Web, np.: 192.168.1.180

- Kliknąć przycisk „OK”.

26

Cancel

Połączenie z rejestratorem danych „Fronius Data­logger Web” za pomocą przeglądarki internetowej

Informacje ogól­ne

Warunki - połączenie przynajmniej za pośrednictwem technologii LAN lub WLAN;

Ustanawianie po­łączenia
z rejestratorem
danych Fronius
Datalogger Web
za pomocą prze­glądarki interne­towej

Połączenie z rejestratorem danych „Fronius Datalogger Web” za pomocą przeglądarki in­ternetowej jest przydatne przede wszystkim do wywoływania prostych informacji przez
wielu użytkowników komputerów PC podłączonych do jednej sieci LAN (np. w sieciach fir­mowych, szkołach itp.).

Na stronie internetowej rejestratora danych „Fronius Datalogger Web” można np. odczytać
wartość dochodu dziennego i łącznego albo porównać falowniki.

- przeglądarka internetowa (np. Microsoft Internet Explorer IE6.0, Firefox 2 itp.);

- komputer PC / laptop podłączony do tego samego segmentu sieci co rejestrator da­nych „Fronius Datalogger Web”.

Uruchomić przeglądarkę internetową.

1

W pasku adresu wprowadzić adres IP lub nazwę hosta i nazwę domeny rejestratora

2

danych Fronius Datalogger Web.

Zostanie wyświetlona strona internetowa rejestratora danych Fronius Datalogger
Web.

PL

http://169.254.0.180

Przypisać adres IP lub nazwę hosta zgodnie z informacjami zawartymi w rozdziale „Konfi­guracja rejestratora danych «Fronius Datalogger Web» do pracy w sieci”.

27

Informacje dla ad­ministratorów
sieci

Aby uzyskać dostęp do strony internetowej rejestratora danych spoza obszaru sieci LAN:

- Skonfigurować router sieciowy w taki sposób, aby zapytania do portu 80/TCP były
przekierowywane do rejestratora danych „Fronius Datalogger Web”.

28

Połączenie z rejestratorem danych „Fronius Data­logger Web” za pomocą oprogramowania „Fronius
Solar.access”

Informacje ogól­ne

Warunki - połączenie przynajmniej za pośrednictwem technologii LAN lub WLAN;

Połączenie z rejestratorem danych „Fronius Datalogger Web” za pomocą oprogramowa­nia „Fronius Solar.access” jest przydatne do długoterminowej rejestracji danych. Oferuje
ono pełnię możliwości konfiguracji i przetwarzania danych instalacji fotowoltaicznej.

- Przeglądarka internetowa: Microsoft Internet Explorer IE6.0;

- konfiguracja rejestratora danych zgodnie z informacjami zawartymi w rozdziale „Kon­figuracja rejestratora danych «Fronius Datalogger Web» do pracy w sieci”;

- komputer PC / laptop podłączony do tego samego segmentu sieci co rejestrator da­nych Fronius Datalogger Web;

- system operacyjny zainstalowany na komputerze PC / laptopie: Windows 2000, Win­dows XP, Windows Vista lub Windows 7;

- oprogramowanie „Fronius Solar.access” zainstalowane na komputerze PC / laptopie
z dołączonej płyty CD;

- instalacja fotowoltaiczna stworzona w oprogramowaniu „Fronius Solar.access” zgod­nie z pomocą online oprogramowania „Fronius Solar.access” (uruchomić oprogramo­wanie „Fronius Solar.access” / Administracja / Instalacje / Stwórz instalację).

PL

*)

*) adres IP lub nazwa hosta przypisana rejestratorowi danych Fronius Datalogger

Web

29

Ustanawianie po­łączenia
z rejestratorem
danych Fronius
Datalogger Web
za pomocą opro­gramowania „Fro­nius
Solar.access”

Uruchomić oprogramowanie „Fronius Solar.access”.

1

Wybrać z menu opcję „Instalacje”.

2

Wybrać żądaną instalację fotowoltaiczną.

3

Po krótkim czasie zostanie nawiązane połączenie z wybraną instalacją fotowoltaicz­ną. Na pasku stanu w prawym dolnym rogu pojawi się napis „online” oraz wersja reje­stratora danych Fronius Datalogger Web.

Informacje dla ad­ministratorów
sieci

Aby uzyskać dostęp do rejestratora danych spoza obszaru sieci LAN:

- Skonfigurować router sieciowy w taki sposób, aby zapytania do portu 80/TCP i portu
15015/TCP były przekierowywane do rejestratora danych „Fronius Datalogger Web”.

30

Połączenie z rejestratorem danych „Fronius Data­logger Web” za pomocą sieci Internet
i oprogramowania „Fronius Solar.web”

Informacje ogól­ne

Opis funkcji Rejestrator danych „Fronius Datalogger Web” jest połączony z siecią Internet (np. za po-

Warunki - dostęp do sieci Internet;

Połączenie z rejestratorem danych „Fronius Datalogger Web” za pośrednictwem sieci In­ternet oraz oprogramowania „Fronius Solar.web” umożliwia wywoływanie archiwalnych
oraz bieżących danych instalacji fotowoltaicznej z każdego miejsca na kuli ziemskiej.
Ponadto możliwe jest udostępnienie gościom wglądu w informacje dotyczące instalacji fo­towoltaicznej oraz porównanie danych większej liczby instalacji.

średnictwem routera DSL). Rejestrator danych „Fronius Datalogger Web” regularnie loguje
się do oprogramowania „Fronius Solar.web” i codziennie wysyła zapisywane przez siebie
dane.
Oprogramowanie „Fronius Solar.web” może aktywnie nawiązywać kontakt z rejestratorem
danych „Fronius Datalogger Web”, np. w celu wyświetlenia bieżących danych.

- Przeglądarka internetowa

PL

WAŻNE! Rejestrator danych Fronius Datalogger Web nie ma możliwości samodziel-

nego łączenia się z siecią Internet. W przypadku łącza DSL połączenie z siecią Inter­net jest nawiązywane przez router.

- Rejestracja instalacji fotowoltaicznej w oprogramowaniu Fronius Solar.web (1)
Aby przeprowadzić rejestrację, niezbędny jest ID rejestratora danych Fronius Data­logger Web. ID rejestratora danych Fronius Datalogger Web jest wyświetlany po wy­braniu opcji Ustawienia / Informacje systemowe.

- Aby wywołać bieżące dane w oprogramowaniu Fronius Solar.web, w rejestratorze da­nych Fronius Datalogger Web należy wybrać odpowiedź „tak” w przypadku opcji „Wy­syłaj bieżące dane do Solar.web” (2).

- Aby wywołać dane archiwalne w oprogramowaniu Fronius Solar.web, w rejestratorze
danych Fronius Datalogger Web należy wybrać odpowiedź „codziennie” lub „co godzi­nę” w przypadku opcji „Wysyłaj archiwalne dane do Solar.web” (3).

31

(3)

(3)

(1)

(2)

Wywołanie da­nych
z rejestratora da­nych „Fronius
Datalogger Web”
za pomocą sieci
Internet
i oprogramowani
a „Fronius So­lar.web”

Informacje dla ad­ministratorów
sieci

Aby wywołać bieżące i archiwalne dane z rejestratora danych „Fronius Datalogger Web”
za pomocą oprogramowania „Fronius Solar.web”:

Na stronie internetowej firmy Fronius „www.fronius.com” otworzyć rubrykę „Elektro-

1

niczne układy solarne”.
Uruchomić oprogramowanie „Fronius Solar.web”.

2

Bliższe informacje dotyczące oprogramowania „Fronius Solar.web” zgodnie
z pomocą online.

Należy tak skonfigurować zaporę firewall, aby adres IP rejestratora danych „Fronius Data­logger Web” mógł wysyłać dane do portu 49049/UDP strony „solarweb.fronius.com”.

Router DSL przeważnie umożliwia wysyłanie danych do sieci Internet i dlatego zwykle nie
ma potrzeby jego konfigurowania.

32

Obliczenie objętości danych

PL

Informacje ogól­ne

Wersja oprogra­mowania sprzęto­wego do
obliczania objęto­ści danych

Obliczanie obję­tości danych

Podczas pracy rejestratora danych „Fronius Datalogger Web” rejestrowane są dane, które
muszą być przesyłane za pośrednictwem sieci Internet.
Obliczenie objętości danych jest konieczne w celu wybrania odpowiedniego łącza interne­towego.

Poniższe obliczenie objętości danych stanowi ogólne wskazanie ilości danych rejestrowa­nych w czasie pracy rejestratora danych „Fronius Datalogger Web”.

Obliczenie objętości danych bazuje na oprogramowaniu sprzętowym rejestratora danych
„Fronius Datalogger Web” w wersji 2.3.x-x i starszej.

Nowsze wersje oprogramowania sprzętowego mogą, z uwagi na rozszerzony zakres funk­cji, powodować zwiększenie objętości danych.

Obliczenie objętości danych jest uzależnione od uaktywnionych funkcji rejestratora danych
„Fronius Datalogger Web”.

Funkcja Objętość danych

Udostępnienie bieżących
danych
w oprogramowaniu „Fro­nius Solar.web”

Wgląd w bieżące dane
w oprogramowaniu „Fro­nius Solar.web”

Wysyłanie danych archi­walnych / danych reje­strowanych do
oprogramowania „Fro­nius Solar.web”

Wysyłanie komunikatów
serwisowych lub usterek

jednorazowo

Bieżący widok ogólny
na kartę czujnikową / Sensorbox

Bieżący widok porównawczy
na falownik

Strona startowa 0 kB/h
Widok porównawczy instalacji 0 kB/h

Czas transmisji

W przypadku wysyłki dziennej
na komunikat serwisowy lub uster­kę

W przypadku wysyłki natychmia­stowej
na komunikat serwisowy lub uster­kę

1)

(sektory pamięci na dzień 2) x 4 kB) + 8 kB

3)

600 B/minutę

150 B

32 kB/h

42 kB/h

+ 300 kB/h

13 kB/h

+ 4 kB/h

1 kB/dzień

+ 300 B

1 kB

1)

2)

3)

tylko po ponownym uruchomieniu rejestratora danych „Fronius Datalogger Web”
lub rozłączeniu połączenia internetowego

obliczenie sektorów pamięci na dzień zgodnie z informacjami zawartymi
w rozdziale „Rejestracja danych”, podrozdział „Obliczanie pojemności pamięci”

w zależności od jakości połączenia internetowego

33

WAŻNE! Dane podane w tabeli są „danymi surowymi” z rejestratora danych „Fronius Da­talogger Web” i podczas rozliczania ich przez dostawcę usługi internetowej mogą pojawić
się rozbieżności wskutek stosowania różnych wariantów obliczania objętości transferu,
dlatego obliczoną wartość całkowitą należy zwiększyć o 10–20%.

Gdy funkcje są nieaktywne, nie są rejestrowane żadne dane.

Aktualizacja oprogramowania sprzętowego rejestratora danych „Fronius Datalogger Web”
także wymaga określonej objętości danych. Jest ona zależna od wielkości danego pakietu
aktualizacji i dlatego nie można jej uwzględniać przy wstępnym obliczaniu objętości da­nych.

Przykłady obli­czeń

Przykład 1 — instalacja domowa

1 falownik;
bez karty czujnikowej / Sensorbox;
rejestrator danych „Fronius Datalogger
Web” ma
24-godzinny dostęp do sieci Internet;

Dane archiwalne są wysyłane do oprogra­mowania „Fronius Solar.web”;
czas transferu danych: 30 minut;
falowniki pracują 14 h/dzień;
odstęp między zapisem danych wynosi
15 minut;
(stąd wynika, zgodnie z rozdziałem „Obli­czanie pojemności pamięci”, 1 sektor pa­mięci na dzień)

Dane bieżące są przeglądane codziennie
przez 15 minut

Przyjęto średni stopień występowania
usterek wynoszący jeden komunikat ser­wisowy na dzień

+ 0,15 kB

+ 32 kB/h x 24 h = 768 kB

+ 0,6 kB/min x 30 min = 18 kB

+ (1 sektor pamięci/dzień x 4 kB) + 8 kB =

12 kB

+ 42 kB/h x 0,25 h = 10,5 kB

+ 1 komunikat serwisowy x 1 kB = 1 kB

34

Suma pośrednia bez gwarancji pewności 0,15 kB

768,00 kB

18,00 kB
12,00 kB
10,50 kB

1,00 kB

809,65 kB

Doliczenie 10% współczynnika pewności 809,65 kB + 10%

Wynik końcowy 890,615 kB/dzień

Przykład 2 — duża instalacja

100 falowników;
10 kart czujnikowych / Sensorbox;
rejestrator danych „Fronius Datalogger
Web” ma
24-godzinny dostęp do sieci Internet;

Dane archiwalne są wysyłane do oprogra­mowania „Fronius Solar.web”;
czas transferu danych: 120 minut;
falowniki pracują 14 h/dzień;
odstęp między zapisem danych wynosi
5 minut;
(stąd wynikają, zgodnie z rozdziałem „Ob­liczanie pojemności pamięci”, 173 sektory
pamięci na dzień)

+ 0,15 kB

+ 32 kB/h x 24 h = 768 kB

+ 0,6 kB/min x 120 min = 72 kB

+ (173 sektory pamięci/dzień x 4 kB)

+ 8 kB

= 700 kB

PL

Bieżący widok ogólny oraz bieżący widok
porównawczy są przeglądane codziennie
co 2 h

Przyjęto średni stopień występowania
usterek wynoszący 50 komunikatów ser­wisowych na dzień

Suma pośrednia bez gwarancji pewności 0,15 kB

Doliczenie 10% współczynnika pewności 8500,15 kB + 10%

Wynik końcowy 9350,165 kB/dzień

+ 50 komunikatów serwisowych x 1 kB =

+ (13 kB/h + 100 x 4 kB/h) x 2 h

+ 42 kB/h x 2 h

+ 300 kB/h x 10 x 2 h

= 6910 kB

50 kB

768,00 kB

72,00 kB

700,00 kB

6910,00 kB

50,00 kB

8500,15 kB

(ok. 9,35 MB/dzień)

35

Ogólne informacje dla administratora sieci

Ogólne ustawie­nia zapory fire­wall

Router DSL umożliwia wysyłanie danych do sieci Internet i dlatego w normalnym przypad­ku nie trzeba go konfigurować.

Jeśli obowiązujące reguły zapory firewall blokują połączenie z modułem monitorowania in­stalacji Fronius, należy dodać następujące reguły zapory firewall:

49049/UDP

wyjście
Wysyłanie komunikatów serwisowych x ­Połączenie z urządzeniem Datamanager za pośred-

nictwem platformy Fronius Solar.web
Połączenie z urządzeniem Datamanager za pośred-

nictwem Fronius Solar.access lub Fronius So­lar.service

Dostęp do interfejsu web urządzenia Datamanager - x

Zaporę firewall należy skonfigurować tak, aby adres IP modułu monitorowania instalacji fir­my Fronius mógł wysyłać dane do portu 49049/UDP domeny „fdmp.solarweb.com”.

*) Zalecamy zezwolenie na uzyskiwanie dostępu do interfejsu web modułu monitorowania
instalacji tylko z zabezpieczonych sieci. Gdyby był konieczny dostęp za pośrednictwem In­ternetu (np. tymczasowo w celu przeprowadzenia prac serwisowych), skonfigurować ro­uter sieciowy tak, aby zapytania do dowolnego portu zewnętrznego były przekierowywane
do portu 80/TCP.
Uwaga — falownik jest wtedy widoczny w Internecie i może stać się celem ataków siecio­wych.

x-

-x

80/TCP *)

wejście

Wysyłanie komu­nikatów serwiso­wych
w przypadku po­łączenia interne­towego DSL

Użycie oprogra­mowania „Fro­nius Solar.web”
i wysyłanie komu­nikatów serwiso­wych

W przypadku konwencjonalnego połączenia internetowego DSL dostęp do oprogramowa­nia „Fronius Solar.web” i wysyłanie komunikatów serwisowych są przeważnie możliwe bez
dodatkowej konfiguracji routera, ponieważ połączenia między siecią LAN a siecią Internet
są otwarte.

Aby skorzystać z oprogramowania „Fronius Solar.web” lub wysyłać komunikaty serwiso­we, musi być zapewnione połączenie internetowe.

Rejestrator danych „Fronius Datalogger Web” nie ma możliwości samodzielnego łączenia
się z siecią Internet. Aby uzyskać połączenie z siecią Internet w przypadku łącza DSL, na­leży zastosować router.

36

Widoki dostępne w rejestratorze danych „Fronius
Datalogger Web”

Przegląd Na stronie internetowej rejestratora danych „Fronius Datalogger Web” można wyświetlić

następujące widoki:

- bieżący widok ogólny,

- bieżący widok porównawczy.

Bieżący widok
ogólny

Bieżący widok ogólny obejmuje:

- dane dotyczące mocy instalacji fotowoltaicznej,

- dane dotyczące redukcji emisji CO2 na dzień oraz całkowitej,

- dochód na dzień oraz całkowity,

- dane Sensor Card (jeśli zainstalowano).

(1)

(1)

PL

Bieżący widok
porównawczy

(1)

)2()2(

Dane Sensor Card zaprezentowane symbolicznie (1):
wyświetlane są trzy pierwsze kanały pomiarowe „Sensor Card 1”.

Dane Sensor Card zaprezentowane symbolicznie (2):
zaczynając od Sensor Card 0, wyświetlane są cztery pierwsze aktywne kanały pomiarowe
kart Sensor Card zainstalowanych w systemie.

W bieżącym widoku porównawczym można porównać ze sobą większą liczbę falowników
instalacji fotowoltaicznej.

Bieżąca moc prądu przemiennego jest przedstawiana jako wartość procentowa mocy mo­dułu solarnego podłączonego do danego falownika, w formie wykresu słupkowego. Każdy
falownik jest przedstawiony za pomocą osobnego wykresu słupkowego. Kolory słupków
sygnalizują zakresy mocy falowników:

zielony: moc falownika odpowiada średniej mocy wszystkich falowników;

37

żółty: moc falownika nieznacznie odbiega od średniej wartości mocy wszystkich

falowników,

czerwony: moc falownika znacznie odbiega od średniej wartości mocy wszystkich

falowników lub w falowniku wystąpiła usterka.

38

Ustawienia w rejestratorze danych „Fronius Data­logger Web”

Przegląd Na stronie internetowej rejestratora danych „Fronius Datalogger Web” w menu „Ustawie-

nia” można skonfigurować i przeglądać następujące ustawienia:

- hasła,

- czas/data *),

- widoki,

- rejestracja danych,

- sieć,

*) ustawienie czasu/daty jest obowiązkowe

Wymienione opcje są opisane dokładniej w kolejnych rozdziałach.

Wywoływanie
i zmiana opcji

- Solar.web,

- komunikaty serwisowe,

- informacje systemowe,

- aktualizacja oprogramowania sprzę­towego.

Ustanowić połączenie z rejestratorem

1

danych Fronius Datalogger Web.
Kliknąć w menu opcję „Ustawienia”

2

Kliknąć żądaną opcję.

3

PL

Wybrana opcja zostanie otwarta.

Przejrzeć lub odpowiednio zmienić op-

4

cję.
Jeżeli jest dostępny, kliknąć przycisk

5

wykonania polecenia (np. „Zapisz”,
„Synchronizuj”, „Zaktualizuj” itp.).

Zmienione dane zostaną przyjęte.

39

Hasła

Informacje ogól­ne

Hasła

Ustawienie haseł pozwala regulować dostęp do rejestratora danych „Fronius Datalogger
Web”.
Dostępne są 2 typy haseł:

- hasło użytkownika,

- hasło administratora.

WAŻNE! Nowe hasła zostaną uaktywnione dopiero wtedy, gdy przełącznik „adres IP”
w rejestratorze danych „Fronius Datalogger Web” zostanie ustawiony w pozycji „assigned
IP”.

Hasło użytkowni­ka (user)

40

Jeżeli zostanie nadane hasło użytkownika, użytkownik otrzyma tylko prawo do odczytu da­nych w rejestratorze danych Fronius Datalogger Web. Użytkownik nie będzie mógł użyć
opcji „Ustawienia”.

W przypadku nadania hasła użytkownika, użytkownik przy każdym połączeniu
z rejestratorem danych Fronius Datalogger Web musi podać nazwę użytkownika i hasło.

Nazwa użytkownika = user

Hasło administra­tora (admin)

Jeżeli zostanie nadane hasło administratora, użytkownik otrzyma prawo zarówno do od­czytu danych, jak i do konfigurowania ustawień rejestratora danych Fronius Datalogger
Web. Użytkownik może użyć opcji „Ustawienia” i konfigurować dowolne ustawienia.

W przypadku nadania hasła administratora, użytkownik, jeżeli chce użyć opcji „Ustawie­nia” rejestratora danych Fronius Datalogger Web, musi podać nazwę użytkownika oraz ha­sło.

Nazwa użytkownika = admin

PL

W przypadku za­pomnienia hasła

Ustanowić bezpośrednie połączenie z rejestratorem danych „Fronius Datalogger

1

Web” zgodnie z informacjami zawartymi w „Skróconej instrukcji instalacji”.

http://www.fronius.com/QR-link/4204101438
Fronius Datalogger Web Skróconej instrukcji instalacji

Zostanie wyświetlona strona internetowa rejestratora danych „Fronius Datalogger
Web” (bez pytania o hasła).

Ponownie nadać hasło.

2

41

Czas/data

Informacje ogól­ne

Czas/data

Czas i data spełniają w systemie kilka zadań.
Z każdym zapisywanym punktem danych zapisywana jest też data i czas.

Eksploatacja rejestratora danych Fronius Datalogger Web zakłada ustawienie daty
i czasu. Tylko w przypadku ustawienia daty i czasu rejestrator danych Fronius Datalogger
Web może zapisywać dane.

(1)

(4)

(6) (7) (8)

(2)

(5)

(3)

(4)

(1)

(6)

(7)

(9) (10)

(7a)

(7b)

(9)

(10)

)3()2(

(5)

(8)

42

(1) Wyświetlanie czasu w rejestratorze danych Fronius Datalogger Web
(2) Wyświetlanie daty w rejestratorze danych Fronius Datalogger Web
(3) Strefy czasowe w rejestratorze danych Fronius Datalogger Web

(4) Opcja ustawiania czasu/daty: synchronicznie z komputerem PC / laptopem lub

ręcznie

(5) Automatyczna zmiana z czasu letniego na zimowy i odwrotnie

WAŻNE! W przypadku automatycznej zmiany z czasu letniego na zimowy i odwrotnie na­leży zwracać uwagę na prawidłowy wybór strefy czasowej.

(6) Czas z komputera PC / laptopa w przypadku ustawienia synchronicznego

z komputerem PC. Pole do ustawiania czasu w przypadku trybu ręcznego

(7) Data z komputera PC / laptopa w przypadku ustawienia synchronicznego

z komputerem PC

(7a) Symbol kalendarza
(7b) Symbol kalendarza (otwiera się po kliknięciu symbolu kalendarza)

(8) Pole do ustawiania strefy czasowej
(9) Przycisk „Synchronizuj”
(10) Przycisk „Anuluj”

PL

43

Widoki

Informacje ogól­ne

Widoki

Konfigurację strony internetowej rejestratora danych „Fronius Datalogger Web” przepro­wadza się przy użyciu widoków. Można w nich ustawić język, dochód i dane dla widoku po­równawczego oraz ogólnego. W przypadku ustawień dotyczących falownika i Sensor Card
zawsze dostępne jest podmenu.

(3)

(1)

(2)

Widok „Ogólne” Po wybraniu opcji „Dochód” (1) można wprowadzić stawkę rozliczeniową za kWh oraz wa-

lutę do rozliczenia dochodu. Dochód jest wyświetlany w bieżącym widoku ogólnym.

Po wybraniu opcji „Współczynnik CO2” (2) można wprowadzić wartość redukcji emisji CO2
na kWh oraz jednostkę pomiarową do rozliczenia wartości redukcji emisji CO2. Wartość
redukcji emisji CO2 jest wyświetlana w bieżącym widoku ogólnym.

Strona internetowa rejestratora danych „Fronius Datalogger Web” jest wyświetlana albo
w języku używanej przeglądarki internetowej, albo w języku, który został ostatnio wybrany.
Język można zmienić za pomocą pola wyboru języka (3).

44

Widoki — Falow­nik

W pozycji „Falowniki” określa się ustawienia widoku porównawczego:

Wybrać falowniki, które mają być wyświetlane w widoku porównawczym.

1

Dla każdego falownika wprowadzić moc danego modułu solarnego (standardowo

2

wprowadza się moc znamionową falownika).
Przyporządkować danemu falownikowi moce PV za pomocą przycisku „Zastosuj”.

3

Kliknąć przycisk „Zapisz”.

4

PL

Widoki — Sensor
Cards

Ustawienia dla widoku porównawczego zostaną zastosowane.

W pozycji „Sensor Cards” do każdej wartości czujnika Sensor Card można przyporządko­wać nazwę kanału (np.: „Prędkość wiatru”).

Wybrać Sensor Card, która ma mieć zmienioną nazwę kanału.

1

Podać żądaną nazwę kanału.

2

45

Kliknąć przycisk „Zapisz”.

3

Ustawienia dla widoku ogólnego zostaną zastosowane.

46

Rejestracja danych

PL

Informacje ogól­ne

Rejestracja da­nych

Rejestrator danych „Fronius Datalogger Web” zapisuje w określonych odstępach czasu
bieżące dane wszystkich falowników podłączonych do systemu oraz Fronius Sensor Card
lub Fronius Sensor Box. Odstęp między zapisami można ustawić w zakresie od 5 do
30 minut.

Efektywne i przejrzyste przetwarzanie, archiwizowanie oraz wizualizowanie danych odby­wa się za pomocą komputera PC / laptopa oraz oprogramowania „Fronius Solar.access”.

Pojemność pa­mięci

Obliczanie pojem­ności pamięci

W przypadku instalacji fotowoltaicznej z jednym falownikiem, pojemność pamięci rejestra­tora danych „Fronius Datalogger Web” przy 15-minutowym odstępie między zapisami wy­nosi maks. 5 lat i 7 miesięcy.
Pojemność pamięci rejestratora danych „Fronius Datalogger Web” zmienia się odpowied­nio w zależności od liczby falowników podłączonych do systemu lub Fronius Sensor Card
/ Box.

Określić punkty rejestracji danych dla falownika i Fronius Sensor Card / Box.

1

Liczba punktów rejestracji da­nych na dzień =

Czas trwania rejestracji [min]

- dla falownika: np. 14 godzin = 840 minut,

- dla Fronius Sensor Card / Fronius Sensor Box: 24 godziny = 1440 minut.

Obliczyć sumę punktów rejestracji danych

2

Suma liczby punktów rejestracji danych =

Czas trwania rejestracji [min]

Odstęp między kolejnymi zapi-

sami [min]

47

= (liczba falowników x punkty rejestracji danych na dzień) + (liczba Fronius Sensor
Card / Box x liczba punktów rejestracji danych na dzień)

Określić liczbę sektorów pamięci na dzień.

3

Przykład oblicze­nia

Liczba sektorów pamięci na
dzień =

Zaokrąglić do liczb całkowitych.

4

Obliczyć pojemność pamięci.

5

Pojemność pamięci [dni] =

2 falowniki, czas trwania rejestracji danych = 14 godzin (840 minut)
1 Fronius Sensor Card, czas trwania rejestracji danych = 24 godziny (1440 minut)

Odstęp między zapisami = 15 minut

1. Liczba punktów rejestracji danych na dzień:

Liczba punktów rejestracji danych fa­lownika =

Suma punktów rejestracji da-

nych

114

2048

Liczba sektorów pamięci na

dzień =

840 min

= 56

15 min

Liczba punktów rejestracji danych
Sensor Card =

2. Suma liczby punktów rejestracji danych:

Suma liczby punktów rejestracji danych = (2 x 56) + (1 x 96) = 208

(2 x 56) ... 2 falowniki, (1 x 96) ... 1 Sensor Card

3. Liczba sektorów pamięci na dzień:

Liczba sektorów pamięci =

4. Zaokrąglić:

1,825 2

5. Pojemność pamięci [dni]:

Pojemność pamięci =

2048

= 1024 dni (= 2 lata, 9 miesięcy, 18 dni)

2

1440 min

15 min

208
114

= 96

= 1,825

48

Pojemność pamięci [dni] =

2048

Liczba sektorów pamięci na

dzień =

Nadpisywanie da­nych
w przypadku za­pełnienia pamięci

Jeżeli pamięć rejestratora danych „Fronius Datalogger Web” jest pełna, najstarsze dane
są na bieżąco nadpisywane przez najnowsze.

PL

Przycisk „Usuń
dane”

Przycisk „Usuń dane” powoduje usunięcie wszystkich „danych zarejestrowanych” zapisa­nych w pamięci rejestratora danych „Fronius Datalogger Web”.

WAŻNE! Podczas usuwania danych nie może wystąpić przerwa w zasilaniu rejestratora
danych „Fronius Datalogger Web”.

49

Sieć

Informacje ogól­ne

Sieć

Konfiguracja rejestratora danych „Fronius Datalogger Web” do połączenia z istniejącą sie­cią odbywa się za pomocą opcji „Sieć”.

Dalsze informacje dotyczące konfiguracji rejestratora danych „Fronius Datalogger Web”
zawarto w rozdziale „Konfiguracja rejestratora danych «Fronius Datalogger Web» do pra­cy w sieci”.

Diagnostyka sieci Po wybraniu opcji „Diagnostyka sieci” z menu „Sieć” można wydać polecenia „ping”

i „traceroute”.

50

Polecenie „ping”

za pomocą polecenia „ping” można sprawdzić, czy „host” jest dostępny i ile czasu zajmuje
transmisja danych.

Wysłanie polecenia „ping”:

W polu „Host:” podać nazwę hosta.

1

Kliknąć przycisk „ping”.

2

PL

- Polecenie „ping” zostanie wysłane.

- Zostaną wyświetlone uzyskane dane.

Polecenie „traceroute”
za pomocą polecenia „traceroute” można sprawdzić, przez jakie punkty pośrednie dane są
przesyłane do „hosta”.

Wysłanie polecenia „traceroute”:

W polu „Host:” podać nazwę hosta.

1

Kliknąć przycisk „traceroute”.

2

- Polecenie „traceroute” zostanie wysłane.

- Zostaną wyświetlone uzyskane dane.

51

Solar.web

Informacje ogól­ne

Solar.web

Za pomocą opcji „Solar.web” rejestrator danych „Fronius Datalogger Web” może nawiązać
bezpośrednie połączenie z oprogramowaniem „Fronius Solar.web”.

Dalsze informacje dotyczące oprogramowania „Fronius Solar.web” zawarto w rozdziale
„Połączenie z rejestratorem danych «Fronius Datalogger Web» za pomocą sieci Internet
i oprogramowania «Fronius Solar.web»” oraz w pomocy online oprogramowania „Fronius
Solar.web”.

(1)

(4)

(2)

(3)

(5)

Codzienne prze­syłanie danych
do oprogramowa­nia „Fronius So­lar.web”

Cogodzinne prze­syłanie danych
do oprogramowa­nia „Fronius So­lar.web”

Po uaktywnieniu opcji „codziennie” można skonfigurować następujące ustawienia:

- o jakiej porze dnia dane mają być przesyłane (1),

- czy dane mają być przesyłane codziennie (2),

- czy dane mają być przesyłane tylko w wybrane dni (3).

P uaktywnieniu opcji „co godzinę” można skonfigurować następujące ustawienia:

- o jakich porach dnia mają być przesyłane dane (4),

- czy dane mają być przesyłane o każdej pełnej godzinie (5).

52

Komunikaty serwisowe

PL

Informacje ogól­ne

Komunikaty ser­wisowe

Komunikaty serwisowe lub o usterkach falowników, „Fronius String Control” itp. są wysy­łane do rejestratora danych „Fronius Datalogger Web” i zapisywane w jego pamięci.
W opcji „Komunikaty serwisowe” określa się, w jaki sposób komunikaty serwisowe są wy­syłane na zewnątrz. Komunikacja może odbywać się za pośrednictwem:

- poczty e-mail,

- faksu,

- wiadomości SMS,

- styku przekaźnika,

- brzęczyka.

Możliwa jest dodatkowa analiza komunikatów za pomocą oprogramowania „Fronius So­lar.web” lub „Fronius Solar.access”.

(1)

(2)

(7)(6)(5)(4)(3)

(8)

(15)

(24)

(1) Nazwa instalacji

Podawana obok tekstu komunikatu serwisowego;

WAŻNE! Nazwa instalacji służy do identyfikacji instalacji fotowoltaicznej, która
wysłała wiadomość. Zawsze należy podawać nazwę instalacji.

(2) Pole wyboru języka, w jakim mają być wysyłane komunikaty serwisowe.

(3) Komunikat do odbiorcy poczty e-mail

— uaktywnić, aby komunikaty serwisowe były wysyłane pod jeden lub więcej ad­resów poczty e-mail

(9)

(16)

(18)(17)

(22)

(25)

(26)

(12)(11)(10)

(19)

(23)

(20)

(14)(13)

(21)

(4) Pole do wprowadzenia maks. 10 adresów poczty e-mail

większą liczbę adresów poczty e-mail należy rozdzielić znakiem „;”

(5) Pole wyboru, czy komunikat serwisowy ma być wysyłany za pośrednictwem poczty

e-mail natychmiast, czy w określonym punkcie czasowym

53

(6) Pole wyboru czasu, w jakim komunikat serwisowy ma być wysyłany za pośrednic-

twem poczty e-mail

(7) Przycisk „Wyślij wiadomość testową”

(8) Komunikat do odbiorcy faksu

— uaktywnić, aby komunikaty serwisowe były wysyłane pod podany numer faksu

(9) Pole wyboru prefiksu kraju

np.: +48 = prefiks dla Polski

(10) Pole do wprowadzania numeru kierunkowego faksu

(11) Pole do wprowadzania numeru faksu

(12) Pole uaktywniające codzienne wysyłanie komunikatów

(13) Pole wyboru czasu, w jakim komunikat serwisowy ma być wysyłany za pośrednic-

twem faksu

(14) Przycisk „Wyślij faks testowy”

(15) Komunikat do odbiorcy wiadomości SMS

— uaktywnić, aby komunikaty serwisowe były wysyłane za pośrednictwem wiado­mości SMS na podany numer telefonu

(16) Pole wyboru prefiksu kraju

np.: +48 = prefiks dla Polski

(17) Pole do wprowadzania numeru kierunkowego

(18) Pole wprowadzania numeru telefonu

(19) Pole uaktywniające codzienne wysyłanie komunikatów

(20) Pole wyboru czasu, w jakim komunikat serwisowy ma być wysyłany za pośrednic-

twem wiadomości SMS

(21) Przycisk „Wyślij testową wiadomość SMS”

WAŻNE! Przy wysyłaniu wiadomości testowej należy sprawdzić ustawienia.

(22) Przycisk „Zapisz”

(23) Przycisk „Anuluj”

54

(24) Pole do wprowadzania numeru kierunkowego kraju

do konfiguracji ostrzeżenia bezpośrednio na miejscu.

Oprócz sygnału dźwiękowego emitowanego przez brzęczyk, za pośrednictwem
wyjść przekaźnika można sterować innymi sygnałami ostrzegawczymi (np. syreną
sygnalizacyjną, światłem ostrzegawczym itp.).
Styk bezpotencjałowy jest wykonany w formie styku zwiernego i rozwiernego, i jest
przystosowany do następujących wartości prądu/napięcia (tylko w przypadku ob­ciążenia czysto rezystancyjnego):
42 V AC / 6 A
60 V DC / 400 mA
40 V DC / 1 A
30 V DC / 6 A

Brzęczyk i przekaźnik są uaktywniane lub dezaktywowane za pomocą przełączni­ka alarmu w rejestratorze danych Fronius Datalogger Web. Alarm potwierdza się
przełącznikiem alarmu, przestawiając go na krótko do położenia „Alarm wył.”.

W celach testowych funkcji alarmu, w trakcie przełączania na stan „Alarm wł.” na
krótko uaktywniany jest brzęczyk i przekaźnik.

(25) Przycisk „Przeprowadź test”

włącza przekaźnik i brzęczyk na 1 sekundę, jeżeli przełącznik alarmu jest ustawi­ony w pozycji „Alarm wł.”.

(26) Przycisk „Potwierdź alarm”

potwierdza wystąpienie alarmu, wyłącza przekaźnik i brzęczyk.

PL

55

Informacje systemowe

Informacje ogól­ne

Informacje syste­mowe

Po wybraniu opcji „Informacje systemowe” można uzyskać wgląd w następujące informa­cje systemowe rejestratora danych „Fronius Datalogger Web”:

- ID rejestratora danych „Fronius Datalogger

- adres bramy,

Web”,

- wersja płyty głównej, - adres serwera DNS,

- numer wersji oprogramowania, - stany diod LED,

- czas systemowy, - adresy IP,

- czas sprawności, - adresy masek podsieci,

- agent użytkownika, - adres MAC.

192.168.1.1

192.168.1.1

192.168.1.180

(1)

(2)

(1) Przycisk „Restart Dataloggera”

umożliwia ponowne uruchomienie rejestratora danych Fronius Datalogger Web.

(2) Przycisk „Przywróć ustawienia fabryczne”, zawierający następujące opcje:

wszystkie ustawienia poza sieciowymi,
przywrócenie ustawień fabrycznych rejestratora danych Fronius Datalogger Web.
Ustawienia sieciowe pozostają niezmienione.

wszystkie ustawienia,
przywrócenie do stanu fabrycznego ustawień sieciowych oraz ustawień rejestrato­ra danych Fronius Datalogger Web.

WAŻNE! Naciśnięcie przycisku „Przywróć ustawienia fabryczne” nie ma wpływu na usta­wienia daty i czasu. Jeżeli w rejestratorze danych Fronius Datalogger Web zostaną przy­wrócone ustawienia fabryczne, należy skontrolować ustawienia czasu i daty.

56

Aktualizacja oprogramowania sprzętowego

PL

Informacje ogól­ne

Automatyczne
sprawdzanie do­stępności aktuali­zacji

Po wybraniu opcji „Aktualizuj oprogramowanie sprzętowe” można zaktualizować oprogra­mowanie sprzętowe rejestratora danych „Fronius Datalogger Web”. Polecenie „Aktualizuj
oprogramowanie sprzętowe” można wydać za pośrednictwem sieci LAN lub sieci Internet.

Jeżeli opcja „Automatycznie sprawdzaj dostępność aktualizacji” (1) jest aktywna, rejestra­tor danych Fronius Datalogger Web raz dziennie będzie automatycznie sprawdzać dostęp­ność aktualizacji oprogramowania. Jeżeli są dostępne nowe aktualizacje
oprogramowania, będą one wyświetlane na szarym pasku komunikatów (2).

(1)

Ręczne spraw­dzanie dostępno­ści aktualizacji

192 168 1 50

(2)

Jeżeli opcja „Automatycznie sprawdzaj dostępność aktualizacji” jest nieaktywna, nie bę­dzie automatycznie sprawdzana dostępność aktualizacji.

Aby ręcznie sprawdzić dostępność aktualizacji, należy nacisnąć przycisk „Sprawdź te-

1

raz” (3).

57

Aktualizacja
oprogramowania
sprzętowego za
pośrednictwem
sieci Internet

(3)

192 168 1 50

192 168 1 50

Sposób postępowania:

Za pomocą przeglądarki internetowej otworzyć stronę internetową rejestratora danych

1

Fronius Datalogger Web.
Wybrać z menu „Ustawienia” opcję „Aktualizuj oprogramowanie sprzętowe”.

2

Kliknąć przycisk „Rozpocznij aktualizację”.

3

WSKAZÓWKA!

Aktualizacja może potrwać kilka minut.

W tym czasie nie może wystąpić przerwanie zasilania oraz połączenia internetowego re­jestratora danych Fronius Datalogger Web. Podczas aktualizacji interfejs web oraz połą­czenia z oprogramowaniem „Fronius Solar.access” lub Fronius Solar.web są niedostępne.
Aktualizacja zostanie zakończona, gdy dioda „Zasilanie” ponownie zaświeci zielonym
światłem.

58

Aktualizacja
oprogramowania
sprzętowego za
pośrednictwem
sieci LAN

Jeżeli połączenie z serwerem się nie powiedzie:

- Na czas aktualizacji wyłączyć zaporę firewall.

- Ponowić aktualizację.

WAŻNE! Jeżeli połączenie internetowe jest nawiązywane za pośrednictwem serwera
proxy:

- Opcja „Użyj serwera proxy podczas aktualizacji” musi być aktywna.

- Należy wprowadzić żądane dane.

PL

192 168 1 50

Sposób postępowania:

Pobrać aktualną wersję oprogramowania sprzętowego ze strony internetowej firmy

1

Fronius.
Uruchomić pobrany plik z aktualizacją na komputerze PC / laptopie.

2

Uruchomiony zostanie serwer sieciowy, z którego rejestrator danych Fronius Datalog­ger Web pobierze niezbędne pliki.

Za pomocą przeglądarki internetowej otworzyć stronę internetową rejestratora danych

3

Fronius Datalogger Web.
Wybrać z menu „Ustawienia” opcję „Aktualizuj oprogramowanie sprzętowe”.

4

Wprowadzić adres IP komputera PC / laptopa.

5

Kliknąć przycisk „Rozpocznij aktualizację”.

6

WSKAZÓWKA!

Aktualizacja może potrwać kilka minut.

W tym czasie nie może wystąpić przerwanie zasilania oraz połączenia internetowego re­jestratora danych Fronius Datalogger Web. Podczas aktualizacji interfejs web oraz połą­czenia z oprogramowaniem „Fronius Solar.access” lub Fronius Solar.web są niedostępne.
Aktualizacja zostanie zakończona, gdy dioda „Zasilanie” ponownie zaświeci zielonym
światłem.

Jeżeli połączenie z serwerem się nie powiedzie:

- Na czas aktualizacji wyłączyć zaporę firewall.

- Ponowić aktualizację.

59

Dane techniczne

Dane techniczne

Pojemność pamięci 16 MB
Napięcie zasilające 12 V DC
Zużycie energii typ. 1,43 W
Stopień ochrony IP 20
Wymiary 190 x 114 x 53 mm

4.69 x 4.49 x 2.09 in.

Wyjście przekaźnika* 42 V AC / 6 A

60 V DC / 400 mA,

40 V DC / 1 A, 30 V DC / 6 A

Maksymalny przekrój poprzeczny kabla do wyjścia prze­kaźnika

Sieć Ethernet (LAN)
(WLAN)

RS 485 (Solar Net) RJ 45
Przyłącze zewnętrznego zasilania 12 V DC, maks. 1 A, Class

Przekrój kabla do podłączenia zewnętrznego zasilania 0,13–1,5 mm²

Temperatura otoczenia 0–50°C

AWG 14–28 (Stany Zjedno-

za pośrednictwem USB

AWG 16–24 (Stany Zjedno-

0,08–1,5 mm²

czone / Kanada)

RJ 45, 100 Mb

WLAN-Stick**

czone / Kanada)

32–122°F

2

* wartości obowiązują tylko w przypadku obciążenia czysto rezystancyjnego
** dostępne opcjonalnie

60

PL

61

62

PL

63

Fronius Worldwide - www.fronius.com/addresses

Fronius International GmbH

4600 Wels, Froniusplatz 1, Austria
E-Mail: [e-mail]

www.fronius.com

Under www.fronius.com/addresses you will find all addresses of our sales branches and partner firms!

Fronius USA LLC Solar Electronics Division
6797 Fronius Drive, Portage, IN 46368
E-Mail: [e-mail]

www.fronius-usa.com
