Fronius Datalogger Web

Návod k obsluze

CS

Kontrola zařízení

42,0426,0064,CS 006-07022019

2

Vážený zákazníku,

Úvod děkujeme Vám za projevenou důvěru a gratulujeme k získání tohoto technicky vyspělého

výrobku společnosti Fronius. Předložený návod Vám pomůže seznámit se s výrobkem.
Proto jej pečlivě přečtěte, abyste poznali všechny mnohostranné možnosti, které vám ten­to výrobek naší firmy poskytuje. Jen tak budete moci všechny jeho přednosti co nejlépe
využít.

Dodržujte prosím bezpečnostní předpisy a zajistěte co nejvyšší míru bezpečnosti na pra­covišti. Pečlivé zacházení s Vaším přístrojem přispěje k jeho dlouhodobé životnosti a pro­vozní spolehlivosti, což jsou nezbytné předpoklady k dosažení perfektních pracovních
výsledků.

CS

3

4

Obsah

Všeobecné informace ................................................................................................................................ 7

Všeobecné informace ........................................................................................................................... 7

Použitelné komponenty DATCOM........................................................................................................ 7

Předpoklad pro provoz.......................................................................................................................... 7

Požadovaný software střídače.............................................................................................................. 7

Obsah balení......................................................................................................................................... 8

Ovládací prvky, přípojky a kontrolky .......................................................................................................... 9

Bezpečnost ........................................................................................................................................... 9

Ovládací prvky, přípojky a indikace ...................................................................................................... 9

Instalace zařízení Fronius Datalogger Web............................................................................................... 11

Bezpečnost ........................................................................................................................................... 11

Příklady sestav...................................................................................................................................... 11

Příprava ................................................................................................................................................ 12

Instalace zařízení Fronius Datalogger Web.......................................................................................... 12

Síťová konfigurace zařízení Fronius Datalogger Web ............................................................................... 14

Všeobecné informace ........................................................................................................................... 14

Předpoklady.......................................................................................................................................... 14

Síťová konfigurace zařízení Fronius Datalogger Web .......................................................................... 14

Instalace Fronius Datalogger Web a otevření domovské stránky Fronius Datalogger Web................. 14

Zadejte data sítě ................................................................................................................................... 15

Nastavení Fronius Datalogger Web pro připojení WLAN ..................................................................... 18

Nastavení adresy IP a připojení zařízení Fronius Datalogger Web do sítě .......................................... 20

Nastavení síťových nastavení na PC/laptopu............................................................................................ 21

Všeobecné informace ........................................................................................................................... 21

Nastavení síťového propojení s PC/laptopem ...................................................................................... 21

Nastavení internetu na PC/laptopu....................................................................................................... 23

Propojení zařízení Fronius Datalogger Web pomocí internetového prohlížeče......................................... 25

Všeobecné informace ........................................................................................................................... 25

Předpoklady.......................................................................................................................................... 25

Vytvoření propojení zařízení Fronius Datalogger Web pomocí internetového prohlížeče.................... 25

Pro administrátora sítě.......................................................................................................................... 25

Propojení zařízení Fronius Datalogger Web pomocí zařízení Fronius Solar.access................................. 26

Všeobecné informace ........................................................................................................................... 26

Předpoklady ......................................................................................................................................... 26

Vytvoření propojení zařízení Fronius Datalogger Web pomocí zařízení Fronius Solar.access............ 26

Pro administrátora sítě.......................................................................................................................... 27

Propojení zařízení Fronius Datalogger Web pomocí internetu a programu Fronius Solar.web................. 28

Všeobecné informace ........................................................................................................................... 28

Popis funkce ......................................................................................................................................... 28

Předpoklady ......................................................................................................................................... 28

Vyvolání údajů ze zařízení Fronius Datalogger Web pomocí internetu a zařízení Fronius Solar.web . 29

Pro administrátora sítě.......................................................................................................................... 29

Výpočet objemu dat ................................................................................................................................... 30

Všeobecné informace ........................................................................................................................... 30

Verze firmwaru pro výpočet objemu dat ............................................................................................... 30

Výpočet objemu dat .............................................................................................................................. 30

Příklady výpočtu.................................................................................................................................... 31

Všeobecné informace pro administrátora sítě ........................................................................................... 33

Obecná nastavení firewallu................................................................................................................... 33

Zasílání servisních zpráv při internetovém připojení DSL..................................................................... 33

Používání programu Fronius Solar.web a zasílání servisních zpráv .................................................... 33

Náhledy zařízení Fronius Datalogger Web ................................................................................................ 34

Přehled.................................................................................................................................................. 34

Aktuální celkový náhled ........................................................................................................................ 34

Aktuální srovnávací náhled................................................................................................................... 34

Nastavení zařízení Fronius Datalogger Web ............................................................................................. 36

Přehled.................................................................................................................................................. 36

Otevření a práce s možnostmi výběru .................................................................................................. 36

Hesla.......................................................................................................................................................... 37

Všeobecné informace ........................................................................................................................... 37

CS

5

Hesla..................................................................................................................................................... 37

Uživatelské heslo (user)........................................................................................................................ 37

Heslo administrátora (admin)................................................................................................................ 38

Zapomněli jste heslo?........................................................................................................................... 38

Čas/Datum ................................................................................................................................................. 39

Všeobecné informace ........................................................................................................................... 39

Čas/Datum............................................................................................................................................ 39

Náhledy...................................................................................................................................................... 41

Všeobecné informace ........................................................................................................................... 41

Náhledy................................................................................................................................................. 41

Náhled Všeobecné................................................................................................................................ 41

Náhledy - Střídače ................................................................................................................................ 42

Náhledy - Karty Sensor Card................................................................................................................ 42

Ukládání..................................................................................................................................................... 44

Všeobecné informace ........................................................................................................................... 44

Ukládání................................................................................................................................................ 44

Kapacita paměti .................................................................................................................................... 44

Výpočet kapacity paměti....................................................................................................................... 44

Příklad výpočtu ..................................................................................................................................... 45

Přepis údajů v případě plné paměti ...................................................................................................... 45

Tlačítko Vymazat data .......................................................................................................................... 45

Síť .............................................................................................................................................................. 47

Všeobecné informace ........................................................................................................................... 47

Síť ......................................................................................................................................................... 47

Diagnostika sítě .................................................................................................................................... 47

Solar.web ................................................................................................................................................... 49

Všeobecné informace ........................................................................................................................... 49

Solar.web.............................................................................................................................................. 49

Odesílání dat denně do sítě Solar.web................................................................................................. 49

Odesílání dat každou hodinu do sítě Solar.web ................................................................................... 49

Servisní zprávy .......................................................................................................................................... 50

Všeobecné informace ........................................................................................................................... 50

Servisní zprávy ..................................................................................................................................... 50

Systémové informace ................................................................................................................................ 53

Všeobecné informace .......................................................................................................................... 53

Systémové informace ........................................................................................................................... 53

Aktualizace firmwaru.................................................................................................................................. 54

Všeobecné informace ........................................................................................................................... 54

Automatické hledání aktualizací ........................................................................................................... 54

Ruční hledání aktualizací...................................................................................................................... 54

Aktualizace firmwaru přes web ............................................................................................................. 55

Aktualizace firmwaru přes síť LAN........................................................................................................ 56

Technické údaje......................................................................................................................................... 57

Technické údaje.................................................................................................................................... 57

.............................................................................................................................................................. 57

6

Všeobecné informace

CS

Všeobecné infor­mace

Použitelné kom­ponenty DATCOM

Fronius Datalogger Web je zařízení pro ukládání dat s možností připojení k počítačové síti.
Internetová stránka zařízení Fronius Datalogger Web umožňuje rychlý přehled fotovoltaic­kých zařízení.
Internetovou stránku lze otevřít přímo pomocí sítě intranet nebo v případě příslušné konfi­gurace pomocí internetu.
Zařízení Fronius Datalogger Web umožňuje snadno nastavitelnou kontrolu zařízení s au­tomatickým upozorňováním. Upozorňování lze provádět pomocí SMS, e-mailu, faxu, kon­taktu relé nebo bzučáku.

Ve spojení s programem Fronius Solar.access lze na jednom počítači ukládat a vyhodno­covat aktuální a archivní údaje fotovoltaického zařízení. Pomocí programu Fronius Solar
Net je možné provést nastavení všech zařízení.

Ve spojení s programem Fronius Solar.web je možné pomocí internetu vyvolat aktuální a
archivní údaje fotovoltaického zařízení bez náročného konfigurování. Zařízení Fronius Da­talogger Web automaticky zasílá údaje programu Fronius Solar.web.

Program Fronius Datalogger Web je možné používat s následujícími komponentami DAT­COM:

- až 100 x střídač Fronius IG Plus, Fronius IG nebo Fronius CL

- až 10 x Fronius Sensor Card nebo Fronius Sensor Box

- až 10 x Fronius Public Display Card nebo Fronius Public Display Box

- až 1 x Fronius Interface Card nebo Fronius Interface Box

- až 200 x Fronius String Control

Předpoklad pro
provoz

Požadovaný soft­ware střídače

Pro provoz zařízení Fronius Datalogger Web je ve střídači nutná karta Fronius Com Card.

Pro bezvadnou funkci zařízení Fronius Datalogger Web je nutné odpovídající připojení k
internetu:

- V případě kabelového připojení doporučuje společnost Fronius rychlost stahování ale­spoň 512 kb/s a rychlost odesílání
alespoň 256 kb/s.

- V případě mobilních internetových služeb doporučuje společnost Fronius alespoň pře­nosový standard 3G se spolehlivou intenzitou signálu.

Tyto údaje nepředstavují absolutně žádnou záruku bezvadné funkce.
Vysoká chybovost přenosu, výkyvy při příjmu nebo výpadky přenosu mohou negativně
ovlivnit online provoz zařízení Fronius Datalogger Web.
Společnost Fronius doporučuje vyzkoušet spojení s minimálními požadavky na místě.

Pro správné zobrazení denní energie ve spojení s aplikací Fronius Datalogger Web jsou
zapotřebí následující verze softwaru střídače:

7

Střídač požadovaná verze softwaru dle displeje

(MainControl)

Fronius IG 15 - 60 V2.9.4 nebo vyšší
Fronius IG 2000 - 5100 od sériového čísla 19153444
Fronius IG 300 - 500 V3.6.4.0 nebo vyšší
Fronius IG Plus 35 - 150 V4.22.00 nebo vyšší

Příslušné verze softwaru střídače naleznete zdarma ke stažení na naší domovské stránce
http://www.fronius.com.

Pro aktualizaci softwaru střídače používejte kartu Fronius Update Card.

V případě dalších otázek se, prosím, obraťte na [e-mail].

Obsah balení - 1 x zařízení pro ukládání dat Fronius Datalogger Web s nástěnným držákem

- 1 x příloha Bezpečnost

- 1 x příloha Stručná instalace

- 1 x kabel Ethernet 5 m, modrý

- 1 x kabel sítě Solar Net 2 m, červený

- 2 x koncová zástrčka

- 2 x hmoždinka + šrouby

- 1 x CD Fronius Solar.access

- 1 x konektor relé

- 1 x plášť konektoru relé

- 1 x sada nálepek

8

Ovládací prvky, přípojky a kontrolky

CS

Bezpečnost

Ovládací prvky,
přípojky a indika­ce

VAROVÁNÍ!

Chybná obsluha může způsobit závažná poranění osob a materiální škody.

Popsané funkce používejte teprve poté,
► co si přečtete tento návod k obsluze a porozumíte jeho obsahu,
► kompletně přečtete všechny návody k obsluze systémových komponent, zejména

bezpečnostní předpisy, a porozumíte jejich obsahu!

(1)

(2)

12VDC 1A

max. 42V AC/6A
US: Class 2 only

Class 2
Output

12VDC
Class 2
Input only

(9) (10)

(13)(12)(11)(8)(7)(6)(5)(4)(3)

Č. Funkce
(1) Kontrolka LED spojení s portálem Solar Web

- svítí zeleně: v případě vytvořeného spojení s portálem Fronius Solar.web

- svítí červeně: v případě nutného, ale nevytvořeného spojení s portálem
Fronius Solar.web

- nesvítí: v případě, že spojení s portálem Fronius Solar.web není nutné

(2) Kontrolka LED napájení

- svítí zeleně: při dostatečném napájení pomocí sítě Fronius Solar Net; Fro­nius Datalogger Web je připraven k provozu

- nesvítí: při nedostatečném nebo žádném napájení prostřednictvím sítě
Fronius Solar Net – nutno použít externí napájení zařízení Fronius Datalo­gger Web

- bliká červeně: během procesu aktualizace

DŮLEŽITÉ! Během aktualizace nepřerušujte napájení elektrickým prou­dem.

- svítí červeně: během procesu aktualizace došlo k chybě

(3) Přípojka relé

v provedení jako rozpínací a spínací kontakt; sepne v případě poruchy

(4) Kontrolka LED spojení

- svítí zeleně: při správném propojení uvnitř sítě Fronius Solar Net

- svítí červeně: při přerušeném spojení uvnitř sítě Fronius Solar Net

9

Č. Funkce
(5) Kontrolka LED WLAN

- svítí zeleně: síťové spojení je vytvořeno

- svítí červeně: síťové spojení není vytvořeno

- nesvítí: není připojena rozšířená výbava WLAN-Stick

(6) Přepínač alarm

pro zapnutí a vypnutí funkce alarmu

Alarm off:
funkce alarmu, relé a bzučáku je vypnuta

Alarm on:
funkce alarmu, relé a bzučáku je zapnuta; po přepnutí do polohy Alarm on do­jde ke krátkému zkušebnímu spuštění bzučáku a relé

(7) Přepínač adresy IP

pro přepínání mezi přiřazenou adresou IP „assigned IP“ a zadanou adresou IP

169.254.0.180 (relevantní pouze pro LAN)

assigned IP:
Zařízení Fronius Datalogger Web pracuje s přiřazenou adresou IP (tovární na­stavení 192.168.1.180); adresu IP lze nastavit na internetové stránce zařízení
Fronius Datalogger Web

169.254.0.180:

Zařízení Fronius Datalogger Web pracuje s pevnou adresou IP 169.254.0.180;
pevná adresa IP slouží pro přímé spojení s PC bez předchozí konfigurace PC

(8) Přípojka LAN

rozhraní Ethernet s modrým označením, pro připojení kabelu Ethernetu

(9) Přípojka USB

Rozhraní USB pro připojení rozšířené výbavy WLAN-Stick nebo WLAN-Stick
outdoor

(10) Přípojka napájení 12 V DC / 1 A, elektronicky jištěná

pro napájení externích komponentů (např. externí router)

(11) Přípojka externího napájení

pro připojení externího napájení v případě, že napájení uvnitř sítě Fronius Solar
Net není dostatečné (např. když je v síti Fronius Solar Net příliš mnoho kompo­nent DATCOM).

10

Důležité! Pro externí napájení zařízení Fronius Datalogger Web musí být síťo­vý díl vybaven bezpečným oddělením od dílů se síťovým napětím (SELV nebo
třída 2 pro USA/Kanadu).
Výstupní výkon síťového dílu smí být max. 15 VA / 1,25 A. V případě dostateč­ného napájení svítí kontrolka LED napájení (2) zeleně.

(12) Přípojka Solar Net IN

vstup sítě Fronius Solar Net s červeným barevným označením; pro propojení s
jinými komponentami DATCOM (např. střídačem, kartami snímačů atd.)

(13) Přípojka Solar Net OUT

výstup sítě Fronius Solar Net s červeným barevným označením; pro propojení
s dalšími komponentami DATCOM (např. střídačem, kartami snímačů atd.)

Instalace zařízení Fronius Datalogger Web

CS

Bezpečnost

VAROVÁNÍ!

Chybná obsluha může způsobit závažná poranění osob a materiální škody.

Popsané funkce používejte teprve poté,
► co si přečtete tento návod k obsluze a porozumíte jeho obsahu,
► kompletně přečtete všechny návody k obsluze systémových komponent, zejména

bezpečnostní předpisy, a porozumíte jejich obsahu!

Instalace zařízení pro ukládání dat Fronius Datalogger Web vyžaduje znalosti síťových
technologií.

Příklady sestav Fronius Datalogger Web v síti se střídačem a počítačem (PC):

CPStřídač / laptopFronius Datalogger Web

12VDC 1A
Class 2

12VDC

Output

Class 2

Input only
max. 42V AC/6A
US: Class 2 only

IN

OUT

IN

OUT

= koncová zástrčka

= Fronius Com Card

Fronius Datalogger Web v síti s více střídači, modulem snímačů Fronius Sensor Box a jed­ním počítačem (PC):

Střídač 3Střídač 2Střídač 1

OUT

OUT

IN

= koncová zástrčka

= Fronius Com Card

IN

OUT

PC / Laptop

Fronius
Datalogger Web

12VDC 1A
Class 2

12VDC

Output

Class 2

Input only
max. 42V AC/6A
US: Class 2 only

IN OUT

IN

Fronius
Sensor Box

IN

OUT

Při propojení více komponent DATCOM musí být každý volný vstup a výstup komponent
DATCOM opatřen koncovou zástrčkou.

11

Příprava DŮLEŽITÉ! Dodržujte pokyny uvedené v návodu k obsluze střídače a v brožuře Fronius

IG DATCOM Detail!

Upevněte zařízení Fronius Datalogger

1

Web pomocí hmoždinek a šroubů,
které jsou součástí balení, na vhodné
místo

Fronius
Com Card

Červený síťový kabel Solar Net připoj-

2

te k výstupu Solar Net (OUT) na kartě
Fronius Com Card

V případě, že karta Fronius Com Card

IN

3

je poslední komponenta DATCOM v
síti:

OUT

k výstupu sítě Solar Net OUT připojte
koncovou zástrčku

Instalace zařízení
Fronius Datalog­ger Web

POZOR!

Nebezpečí vážného poškození komponent DATCOM nebo PC/laptopu v případě
špatně připojeného kabelu ethernetu nebo sítě Solar Net.

► Kabel ethernetu připojujte výlučně k přípojce LAN (modré označení)
► Kabel sítě Solar Net připojujte výlučně k vstupům/výstupům sítě Solar Net IN nebo So-

lar Net OUT (červené označení)

12VDC 1A
Class 2

12VDC

Output

Class 2
max. 42V AC/6A
US: Class 2 only

Input only

12

Fronius Com Card

Červený síťový kabel Solar Net připojte k výstupu Solar Net (OUT) na kartě Fronius

1

Com Card
V případě, že karta Fronius Com Card je poslední komponenta DATCOM v síti:

2

k výstupu sítě Solar Net připojte koncovou zástrčku

V případě, že po zařízení Fronius Datalogger Web následují další síťové komponenty
DATCOM:
k výstupu sítě Solar Net OUT připojte další kabel sítě Solar Net

Modrý kabel sítě ethernet připojte k přípojce LAN

3

Modrý kabel sítě ethernet připojte k PC/laptopu nebo k odpovídající síťové přípojce

4

CS

13

Síťová konfigurace zařízení Fronius Datalogger Web

Všeobecné infor­mace

Předpoklady Konfigurace sítě zařízení pro ukládání dat Fronius Datalogger Web vyžaduje znalosti síťo-

Funkce patentovaná společností Fronius pro konfiguraci sítě zařízení Fronius Datalogger
Web umožňuje:

- snadné propojení zařízení Fronius Datalogger Web s PC/laptopem,

- provádění nastavení,

- náhled na důležité údaje o zařízení.

vých technologií.

V případě integrace zařízení Fronius Datalogger Web do stávající sítě je zapotřebí přizpů­sobit jeho adresování na adresování sítě.

Např.: Oblast adresování sítě = 192.168.1.x, maska podsítě = 255.255.255.0

- Zařízení Fronius Datalogger Web je nutno přiřadit adresu IP mezi 192.168.1.1 a

192.168.1.254.

- Zvolená adresa IP se v síti ještě nesmí vyskytovat.

- Maska podsítě musí odpovídat stávající síti (např. 255.255.255.0).

V případě, že zařízení Fronius Datalogger Web má zasílat servisní zprávy nebo posílat
údaje programu Fronius Solar.web, je zapotřebí zadat adresu brány a serveru DNS. Po­mocí adresy brány je umožněn přístup zařízení Fronius Datalogger Web na internet. Pro
adresu brány je vhodná například adresa IP routeru DSL.

Síťová konfigura­ce zařízení Froni­us Datalogger
Web

Instalace Fronius
Datalogger Web a
otevření domov­ské stránky Froni­us Datalogger
Web

DŮLEŽITÉ!

- Zařízení Fronius Datalogger Web nesmí být přiřazena stejná adresa jako PC/laptopu!

- Zařízení Fronius Datalogger Web se neumí samo připojit k internetu. V případě připo­jení pomocí DSL musí připojení k internetu vytvořit router.

V případě potřeby připojení k síti pomocí WLAN je zapotřebí jedna z následujících rozší­řených výbav:

- WLAN-Stick (41,0018,0070)

- WLAN-Stick outdoor (41,0018,0071)

Konfigurace zařízení Fronius Datalogger Web pro síť je tvořena následujícími kroky:

- Instalace Fronius Datalogger Web a otevření domovské stránky Fronius Datalogger
Web

- Zadání údajů sítě

- Nastavení Fronius Datalogger Web pro připojení WLAN

- Nastavení adresy IP a připojení zařízení Fronius Datalogger Web do sítě

Pouze v případě, že je zapotřebí vytvořit připojení do sítě pomocí WLAN:

1

K přípojce USB připojte rozšířenou výbavu WLAN-Stick nebo WLAN-Stick outdoor
Instalace zařízení Fronius Datalogger Web

2

14

12VDC 1A
Class 2

12VDC

Output

Class 2
max. 42V AC/6A
US: Class 2 only

U zařízení Fronius Datalogger Web přepněte přepínač adresy IP na 169.254.0.180

3

Input only

CS

Vyčkejte cca 1 minutu, než se v liště PC/laptopu zobrazí symbol Connectivity:

4

Na PC/laptopu otevřete internetový prohlížeč (např. Microsoft Internet Explorer)

5

Do adresního pole zadejte adresu http://169.254.0.180

6

Zobrazí se internetová stránka zařízení Fronius Datalogger Web.

Zadejte data sítě Zobrazí se stránka zařízení Fronius Datalogger Web.

15

http://169.254.0.180

Klepněte na nabídku Nastavení

1

Zobrazí se podnabídka Nastavení.

Klepněte na nabídku Síť

2

Zobrazí se podnabídka Síť.

Pro zjištění, jak provést připojení k internetu (např. k Fronius Solar.web):

3

Klepněte na možnost Internetové připojení

Zobrazí se nastavení internetového připojení.

16

(1)

(2)

*)

*) WLAN lze zvolit pouze po připojení rozšířené výbavy WLAN-Stick nebo WLAN-

Stick outdoor k zařízení Fronius Datalogger Web.

Zvolte, zda má být připojení k internetu vytvořeno pomocí LAN, nebo WLAN (1)

4

Klepněte na tlačítko Uložit (2)

5

Po načtení změn se zobrazí hlášení Změny byly přijaty.

Klepněte na tlačítko OK

6

CS

Zobrazí se údaje internetového připojení

DŮLEŽITÉ! V závislosti na zvoleném internetovém připojení je zapotřebí zadat u od­povídajícího rozhraní bránu a server DNS
V případě, že např. jako internetové připojení bylo zvoleno LAN, musí být u rozhraní
LAN zadána brána a server DNS.

V závislosti na tom, jaké rozhraní bylo zvoleno pro připojení k síti, klepněte v podna-

7

bídce Síť na LAN, nebo WLAN.

Zobrazí se nastavení pro rozhraní LAN, nebo WLAN.

(3)

(4)

Zvolte, zda má být adresa IP pevná nebo dynamicky volitelná (3)

8

Pevná adresa IP (tovární nastavení):

- Uživatel zadá pevnou adresu IP zařízení Fronius Datalogger Web a rovněž ručně
zadá masku podsítě, adresu brány a adresu serveru DNS (od poskytovatele in­ternetového připojení). Získat adresu IP dynamicky:

17

Získat adresu IP dynamicky:

- Zařízení Fronius Datalogger Web si samo určí adresu IP pomocí serveru DHCP
(DHCP = Dynamic Host Configuration Protocol).

- Server DHCP musí být nakonfigurován tak, aby byla zařízení Fronius Datalogger
Web přiřazována vždy stejná adresa IP. Díky tomu je zřejmé, pod kterou adresou
IP lze nalézt zařízení Fronius Datalogger Web.

- V případě, že server DHCP podporuje funkci DNS dynamic updates, může být za­řízení Fronius Datalogger Web v poli Hostname přidělen název. Propojení se za­řízením Fronius Datalogger Web tak lze provést pomocí názvu namísto adresy
IP.
Např.: Hostname = vzorové zařízení, Domainname = fronius.com
Zařízení Fronius Datalogger Web lze nalézt na adrese musteranlage.fronius.com

Klepněte na tlačítko Uložit (4)

9

Po načtení změn se zobrazí hlášení Změny byly přijaty
Klepněte na tlačítko OK

10

Zobrazí se nastavení pro rozhraní LAN nebo WLAN.

Nastavení Froni­us Datalogger
Web pro připojení
WLAN

Následující pracovní kroky jsou zapotřebí pouze v případě, že má být v budoucnu připojení
k síti provedeno pomocí WLAN.

V podnabídce Síť klepněte na položku WLAN

1

Zadejte nastavení pro rozhraní WLAN

2

V podnabídce Síť klepněte na položku WLAN Management

3

Zobrazí se WLAN Management s dostupnými sítěmi (1).

(1)

(2)

(3)

18

Pro aktualizaci sítí klepněte na tlačítko Aktualizovat (2)

4

Klepnutím zvolte odpovídající síť

5

Klepněte na tlačítko Konfigurovat síť (3)

6

Zobrazí se Konfigurovat síť.

(4)

(5)

(6)

(7)

Zadejte název sítě SSID (4)

7

Zadejte druh kódování (5)

8

none = bez kódování
WEP = hexagonální kódování
WPA1/2 = kódování pomocí hesla (8 - 63 znaků ASCI)

Pouze v případě zvolení kódování WEP nebo WPA1/2:

9

zadejte odpovídající heslo / kód (6)

CS

(4)

(5)

(6)

(7)

Klepněte na tlačítko Uložit (7)

10

Po načtení změn se zobrazí hlášení Změny byly přijaty.
Klepněte na tlačítko OK

11

Zobrazí se WLAN-Management.

19

(9)(8)

Pomocí tlačítek se šipkami (8) a tlačítka Uložit pořadí (9) lze změnit pořadí zobrazených
sítí.

Nastavení adresy
IP a připojení zaří­zení Fronius Da­talogger Web do
sítě

U zařízení Fronius Datalogger Web přepněte přepínač adresy IP na přiřazenou adre-

1

su IP

Síťová nastavení budou převzata

Propojte Fronius Datalogger Web pomocí LAN nebo WLAN se stávající sítí

2

20

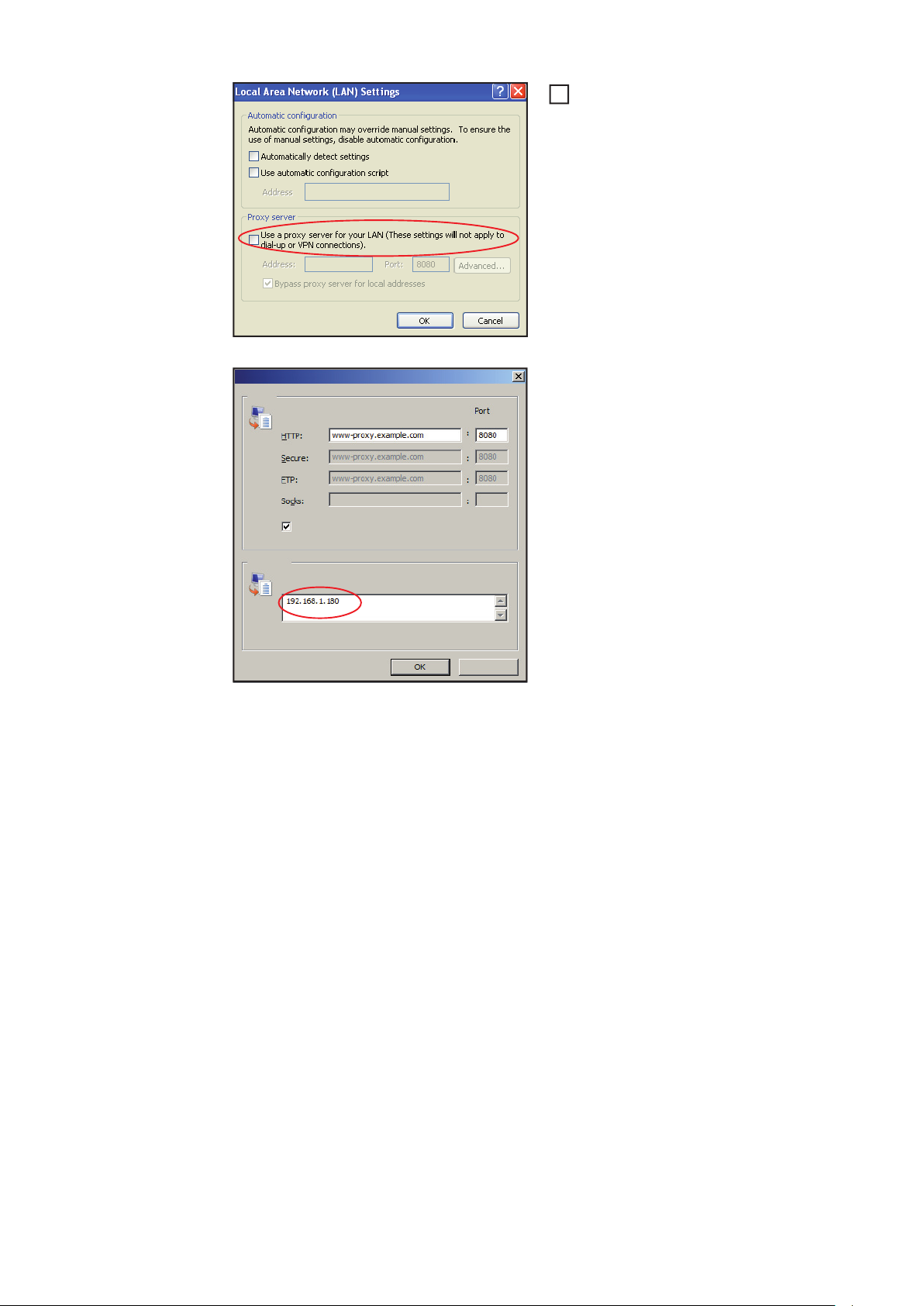

Nastavení síťových nastavení na PC/laptopu

CS

Všeobecné infor­mace

Nastavení síťové­ho propojení s
PC/laptopem

Také PC/laptop je účastníkem sítě a musí tak stejně jako zařízení Datenlogger mít přiřa­zenou jednoznačnou adresu v síti.

V případě, že PC je již součástí sítě, není zapotřebí provádět žádná další nastavení.

Start / Nastavení / Ovládací panely

3

Poklepejte na položku Síťová propoje-

4

ní

Poklepejte na položku Propojení LAN

5

V nabídce Všeobecné klepněte na

4

tlačítko Vlastnosti

Klepněte na položku Internetový proto-

2

kol (TCP/IP)
Klepněte na tlačítko Vlastnosti

3

21

Zobrazí se okno Vlastnosti internetového protokolu (TCP / IP).

22

V případě, že je v síti server DHCP:

Zvolte možnost Automaticky obsadit adresu IP

7

V případě, že v síti není server DHCP:

7a Zvolte možnost Použít následující adresu IP:
7b Přiřaďte PC/laptopu jednoznačnou adresu IP

Např.: oblast adresování sítě = 192.168.1.x, maska podsítě = 255.255.255.0

- PC/laptopu je nutno přiřadit adresu IP mezi 192.168.1.1 a 192.168.1.254.

- Zvolená adresa IP se v síti ještě nesmí vyskytovat.

- Maska podsítě musí odpovídat stávající síti (např. 255.255.255.0).

- Nastavení Standardní brána je pro propojení se zařízením Fronius Datalogger
Web nerelevantní.

DŮLEŽITÉ! PC/laptopu nesmí být přiřazena stejná adresa jako zařízení Fronius Da­talogger Web!

Aktivujte Automaticky obsadit adresu serveru DNS

8

Nastavení inter­netu na PC/lapto­pu

Otevřete internetový prohlížeč (např.

1

Microsoft Internet Explorer)
Klepněte na položku nabídky Nástroje

2

Klepněte na položku Možnosti interne-

3

tu

Klepněte na kartu Připojení

4

CS

V poli Nastavení místní sítě LAN klep-

5

něte na tlačítko Nastavení

23

www.proxy.exa

V případě, že pole Použít pro síť LAN

6

server Proxy není aktivní, je nastavení
internetu na PC/laptopu ukončeno.

V případě, že pole Použít pro síť LAN
server Proxy je aktivní:

- Klepněte na tlačítko Upřesnit

Proxy Settings

Servers

Proxy address to use Type

Use the same proxy server for all protocols

Exceptions

Do not use proxy server for addresses beginning with:

Use semicolons ( ; ) to separate entries.

- V poli Výjimky zadejte adresu IP zaří­zení Fronius Datalogger Web, např.:

192.168.1.180

- Klepněte na tlačítko OK

Cancel

24

Propojení zařízení Fronius Datalogger Web pomocí
internetového prohlížeče

Všeobecné infor­mace

Předpoklady - připojení minimálně LAN nebo WLAN

Vytvoření propo­jení zařízení Fro­nius Datalogger
Web pomocí in­ternetového pro­hlížeče

Propojení se zařízením Fronius Datalogger Web pomocí internetového prohlížeče je vhod­né především v případě, že se vyvolávají jednodušší informace a v síti LAN se nachází
mnoho účastníků (např. firemní sítě, školy atd.).

Na internetové stránce zařízení Fronius Datalogger Web lze například otevřít celkové a
denní výnosy nebo porovnávat střídače.

- internetový prohlížeč (např. Microsoft Internet Explorer IE6.0, Firefox 2 atd.)

- PC/laptop v jedné síti se zařízením Fronius Datalogger Web

Spusťte internetový prohlížeč

1

Do adresního pole zadejte adresu IP nebo název a doménu zařízení Fronius Datalo-

2

gger Web

Zobrazí se stránka zařízení Fronius Datalogger Web.

CS

http://169.254.0.180

Nakonfigurujte přiřazení adresy IP nebo název zařízení podle pokynů v odstavci Síťová
konfigurace zařízení Fronius Datalogger Web.

Pro administráto­ra sítě

Pro přístup na internetovou stránku zařízení mimo LAN:

- Síťový router nakonfigurujte tak, aby byl dotaz na Port 80/TCP předán k zařízení pro
ukládání dat

25

Propojení zařízení Fronius Datalogger Web pomocí
zařízení Fronius Solar.access

Všeobecné infor­mace

Předpoklady - připojení minimálně LAN nebo WLAN

Propojení zařízení Fronius Datalogger Web pomocí zařízení Fronius Solar.access je vhod­né pro detailní dlouhodobé zachycování dat a nabízí plnou možnost nastavení a správy
dat fotovoltaického zařízení.

- internetový prohlížeč: Microsoft Internet Explorer IE6.0

- síťová konfigurace zařízení pro ukládání dat podle odstavce Síťová konfigurace zaří­zení Fronius Datalogger Web

- PC/laptop v jedné síti se zařízením Fronius Datalogger Web

- operační systém na PC/laptopu: Win 2000, Win XP, Win Vista nebo Win 7

- Software Fronius Solar.access nainstalovaný na PC/laptopu. Software Fronius So­lar.access z přiloženého CD

- Fotovoltaické zařízení v souladu s nápovědou online Fronius Solar.access v zařízení
Fronius Solar.access (Otevřít Fronius Solar.access / Správa / Zařízení / Založit zaří­zení)

Vytvoření propo­jení zařízení Fro­nius Datalogger
Web pomocí zaří­zení Fronius So­lar.access

26

Adresy IP

*) Přiřazená adresa IP nebo název zařízení Fronius Datalogger Web

Otevřete software Fronius Solar.access

1

Vyberte položku nabídky Zařízení

2

Vyberte požadovaný fotovoltaický systém

3

Po krátké době dojde k vytvoření propojení se zvoleným fotovoltaickým systémem. Ve
stavovém řádku dole vlevo dojde k zobrazení stavu online a verze ukládání dat.

192.168.1.180

*)

Pro administráto­ra sítě

Pro přístup k zařízení mimo síť LAN:

- Síťový router nakonfigurujte tak, aby byl dotaz na Port 80/TCP a Port 15015/TCP pře­dán zařízení pro ukládání dat

CS

27

Propojení zařízení Fronius Datalogger Web pomocí
internetu a programu Fronius Solar.web

Všeobecné infor­mace

Popis funkce Zařízení pro ukládání dat je propojeno s internetem (např. pomocí routeru DSL). Zařízení

Předpoklady - Přístup k internetu

Propojením zařízení Fronius Datalogger Web pomocí internetu a zařízení Fronius So­lar.web je možné z jakéhokoli místa na zemi zobrazit na internetové stránce archivní a ak­tuální údaje fotovoltaického zařízení.
Dále existuje možnost zřídit hostitelský přístup k datům jiným uživatelům a také porovnávat
více zařízení.

pro ukládání dat se pravidelně přihlašuje na stránku Fronius Solar.web a zasílá své denně
ukládané údaje.
Zařízení Fronius Solar.web se může aktivně spojit se zařízením Fronius Datalogger Web,
např. pro zobrazení aktuálních údajů.

- Internetový prohlížeč

DŮLEŽITÉ! Zařízení Fronius Datalogger Web se neumí samo připojit k internetu. V
případě připojení pomocí DSL musí připojení k internetu vytvořit router.

- Registrace fotovoltaického systému na stránce Fronius Solar.web (1)
Pro registraci je nezbytné ID zařízení pro ukládání dat. ID dataloggeru naleznete v na­bídce Nastavení / Systémové informace.

- Pro vyvolání aktuálních údajů na stránce Fronius Solar.web musí být na zařízení Fro­nius Datalogger Web zvolena možnost Ano v nabídce Odeslat aktuální data do sítě
Solar.Web (2)

- Pro vyvolání archivních údajů na stránce Fronius Solar.web musí být na zařízení Fro­nius Datalogger Web zvolena možnost Denně nebo Každou hodinu v nabídce Odeslat
archivní data do sítě Solar.Web (3).

(1)

(2)

(3)

(3)

28

Vyvolání údajů ze
zařízení Fronius
Datalogger Web
pomocí internetu
a zařízení Fronius
Solar.web

Pokud chcete vyvolat aktuální a archivní údaje ze zařízení Fronius Datalogger Web pomo­cí zařízení Fronius Solar.web:

Na internetové stránce společnosti Fronius www.fronius.com otevřete oddělení Solá-

1

rní elektronika
Spusťte stránku Fronius Solar.Web

2

Bližší informace o stránce Fronius Solar.web vám poskytne nápověda online.

CS

Pro administráto­ra sítě

Firewall je zapotřebí nakonfigurovat tak, aby adresa IP zařízení pro ukládání dat mohla za­sílat údaje na port 49049/UDP stránky solarweb.fronius.com.

Router DSL umožňuje především zasílání údajů na internet, a není ho proto obvykle zapo­třebí konfigurovat.

29

Výpočet objemu dat

Všeobecné infor­mace

Verze firmwaru
pro výpočet obje­mu dat

Výpočet objemu
dat

Během provozu zařízení „Fronius Datalogger Web“ jsou generována data, která je nutno
přenášet prostřednictvím internetu.
Výpočet objemu dat je nutný pro výběr odpovídajícího internetového připojení.

Následující výpočet objemu dat poskytuje přehled množství dat generovaném při provozu
zařízení „Fronius Datalogger Web“.

Výpočet objemu dat je založen na verzi firmwaru zařízení „Fronius Datalogger Web“ V

2.3.x-x nebo nižší.

Vyšší verze firmwaru mohou způsobit zvětšení objemu dat z důvodu většího funkčního
rozsahu.

Výpočet objemu dat závisí na aktivních funkcích zařízení „Fronius Datalogger Web“.

Funkce Objem dat

Zpřístupnění aktuálních
dat v aplikaci Fronius So­lar.web

Náhled aktuálních dat v
aplikaci Fronius So­lar.web

Zaslat archivní/přihlašo­vací údaje programu
„Fronius Solar.web“

Zasílání servisních zpráv
nebo chyb

jednorázově

Aktuální celkový náhled
na kartu/modul Sensor Card/Box

Aktuální srovnávací náhled
na střídač

Úvodní stránka 0 kB/h
Srovnávací náhled zařízení 0 kB/h

Doba přenosu

Při každodenním zasílání
na servisní zprávu nebo chybu

Při okamžitém zasílání
na servisní zprávu nebo chybu 1 kB

1)

(sektory paměti za den2) x 4 kB) + 8 kB

3)

150 B

32 kB/h

42 kB/h

+ 300 kB/h

13 kB/h

+ 4 kB/h

600 B/min

1 kB/den

+ 300 B

30

1)

2)

3)

DŮLEŽITÉ! Protože se u hodnot uvedených v tabulce jedná o tzv. „prvotní data" aplikace
„Fronius Datalogger Web“ a při vyúčtování poskytovatele se mohou vyskytnout rozdíly v
důsledku různých variant výpočtu přenosového objemu, zvyšte celkovou vypočtenou hod­notu o 10–20 %.

Pokud jsou funkce neaktivní, žádný objem dat se negeneruje.

pouze po novém spuštění zařízení pro ukládání dat nebo samostatném připojení k
internetu

výpočet sektorů paměti za den podle kapitoly „Ukládání“, odstavec „Výpočet kapa­city paměti“

závisí na kvalitě internetového připojení

Aktualizace firmwaru „Fronius Datalogger Web“ rovněž vyžaduje určitý objem dat. Tento
objem dat závisí na velikosti příslušného aktualizačního balíčku, a proto nemůže být zo­hledněn při předběžném výpočtu objemu dat.

Příklady výpočtu Příklad 1 – domovní zařízení

CS

1 střídač;
bez karty/modulu Sensor Card/Box;
aplikace „Fronius Datalogger Web“ má
24h připojení k internetu;

Archivní data jsou zasílána aplikaci „Fro­nius Solar.web“;
doba přenosu 30 minut;
střídače běží 14 h/den;
interval ukládání 15 minut;
(podle odstavce „Výpočet kapacity pamě­ti“ z toho vyplývá 1 sektor paměti za den)

Náhled aktuálních dat vyžaduje denně 15
minut

Údaje o střední chybovosti se předávají
prostřednictvím servisní zprávy jednou
denně

Mezisoučet bez koeficientu bezpečnosti 0,15 kB

+ (1 sektor paměti / den x 4 kB) + 8 kB = 12 kB

+ 1 servisní zpráva x 1 kB = 1 kB

+ 32 kB/h x 24 h = 768 kB

+ 0,6 kB/min x 30 min = 18 kB

+ 42 kB/h x 0,25 h = 10,5 kB

+ 0,15 kB

768,00 kB

18,00 kB
12,00 kB
10,50 kB

1,00 kB

809,65 kB

Koeficient bezpečnosti představuje 10 % 809,65 kB + 10 %

Konečný výsledek 890,615 kB/den

Příklad 2 – velké zařízení

100 střídačů;
10 karet/modulů Sensor Card/Box;
aplikace „Fronius Datalogger Web“ má
24h internetové připojení;

Archivní data jsou zasílána aplikaci „Fro­nius Solar.web“;
doba přenosu 120 minut;
střídače běží 14 h/den;
interval ukládání 5 minut;
(podle odstavce „Výpočet kapacity pamě­ti“ z toho vyplývá 173 sektorů paměti za
den)

+ 32 kB/h x 24 h = 768 kB

+ 0,6 kB/min x 120 min = 72 kB

+ (173 sektorů paměti/den x 4 kB)

+ 0,15 kB

+ 8 kB

= 700 kB

31

Aktuální celkový náhled a aktuální srovná­vací náhled vyžadují 2 h denně

+ 42 kB/h x 2 h

+ 300 kB/h x 10 x 2 h

+ (13 kB/h + 100 x 4 kB/h) x 2 h

= 6910 kB

Údaje o střední chybovosti se předávají
prostřednictvím 50 servisních zpráv den­ně

Mezisoučet bez koeficientu bezpečnosti 0,15 kB

Koeficient bezpečnosti představuje 10 % 8500,15 kB + 10 %

Konečný výsledek 9350,165 kB/den

+ 50 servisních zpráv x 1 kB = 50 kB

768,00 kB

72,00 kB

700,00 kB

6910,00 kB

50,00 kB

8500,15 kB

(cca 9,35 MB/den)

32

Všeobecné informace pro administrátora sítě

CS

Obecná nastavení
firewallu

Routery DSL umožňují především zasílání údajů na internet a není je proto obvykle zapo­třebí konfigurovat.

Pokud stávající nastavení firewallu blokuje připojení k jednotce pro kontrolu a monitoring
systému Fronius, je nutné doplnit následující nastavení firewallu:

49049/UDP

Výstup
Zasílání servisních zpráv x ­Připojení k Datamanageru prostřednictvím aplikace

Fronius Solar.web
Připojení k Datamanageru prostřednictvím aplikace

Fronius Solar.access nebo Fronius Solar.service
Přístup na internetovou stránku Datamanageru - x

Firewall je zapotřebí nakonfigurovat tak, aby z IP adresy kontroly a monitoringu systému
Fronius mohly být zasílány údaje na port 49049/UDP stránky „fdmp.solarweb.com“.

*) Doporučujeme povolit přístup k webovému rozhraní jednotky pro kontrolu a monitoring
systému Fronius jen ze zabezpečených sítí. Pokud by byl bezpodmínečně nutný přístup
z internetu (např.: pro servisní účely a na omezenou dobu), nakonfigurujte síťový router
tak, aby dotazy na kterýkoli externí port byly přesměrovány na port 80/TCP.
Pozor, střídač je tak viditelný na internetu a s vysokou pravděpodobností dojde k jeho na­padení.

x-

-x

80/TCP *)

Vstup

Zasílání servis­ních zpráv při in­ternetovém
připojení DSL

Používání progra­mu Fronius So­lar.web a zasílání
servisních zpráv

V případě obvyklého internetového připojení DSL je možný provoz stránky Fronius So­lar.web a zasílání servisních zpráv většinou bez další konfigurace routeru, neboť propojení
sítě LAN s internetem je otevřené.

Pro používání stránky Fronius Solar.web nebo zasílání servisních zpráv je nutné interne­tové připojení.

Zařízení Fronius Datalogger Web se neumí samo připojit k internetu. V případě připojení
pomocí DSL musí router vytvořit připojení k internetu.

33

Náhledy zařízení Fronius Datalogger Web

Přehled Na internetové stránce zařízení Fronius Datalogger Web lze zobrazit následující náhledy:

- Aktuální celkový náhled

- Aktuální srovnávací náhled

Aktuální celkový
náhled

Aktuální celkový náhled obsahuje:

- údaje o výkonu fotovoltaického zařízení

- úspora CO2 za den a celkem

- denní a celkový výnos

- údaje karty Sensor Card (je-li nainstalována)

(1)

(1)

(1)

)2()2(

Aktuální srovná­vací náhled

Údaje karty Sensor Card v podobě symbolů (1):
zobrazí se tři první měřicí kanály karty Sensor Card 1

Údaje karty Sensor Card v podobě symbolů (2):
počínaje kartou Sensor Card 0 se zobrazí čtyři první aktivované měřicí kanály karet Sensor
Card v systému

V aktuálním srovnávacím náhledu lze navzájem srovnávat více střídačů jednoho fotovol­taického zařízení.

Aktuální výkon AC střídače je zobrazen jako procentuální hodnota výkonu na střídač při­pojeného solárního modulu, která je zobrazena pomocí sloupců v diagramu. Každému stří­dači je přiřazen jeden sloupec. Barva sloupců zobrazuje oblast výkonu střídače:

zelená: výkon střídače odpovídá průměrnému výkonu všech střídačů
žlutá: výkon střídače se lehce liší od průměrného výkon všech střídačů
červená: výkon střídače se velmi liší od průměrného výkonu všech střídačů nebo

se na střídači vyskytla závada

34

CS

35

Nastavení zařízení Fronius Datalogger Web

Přehled Na internetové stránce zařízení Fronius Datalogger Web je možné v nabídce Nastavení

nastavit a zobrazit následující možnosti výběru:

Otevření a práce s
možnostmi výbě­ru

- Hesla

- Čas/datum*)

- Náhledy

- Ukládání

- Síť

*) Nastavení času/data je povinné

Uvedené možnosti výběru jsou jednotlivě popsány v následujících odstavcích.

- Solar.web

- Servisní zprávy

- Systémové informace

- Aktualizace firmwaru

Vytvořte propojení se zařízením Froni-

1

us Datalogger Web
Klepněte na nabídku Nastavení

2

Klepněte na požadovanou možnost

3

výběru

Zvolená možnost výběru se otevře

Možnost výběru prohlédněte nebo

4

změňte odpovídajícím způsobem.
Je-li k dispozici, klepněte na prováděcí

5

tlačítko (např. Uložit, Synchronizovat,
Aktualizovat atd.)

Provedené změny budou převzaty

36

Hesla

CS

Všeobecné infor­mace

Hesla

Přístup k zařízení Fronius Datalogger Web se řídí zadáním hesel.
Pro tento účel existují 2 různé druhy hesel:

- uživatelské heslo

- heslo administrátora

DŮLEŽITÉ! Nová hesla jsou aktivní teprve poté, kdy je přepínač adresy IP na zařízení pře­pnut do polohy „assigned IP“.

Uživatelské heslo
(user)

V případě nastavení uživatelského hesla má uživatel na stránce zařízení Fronius Datalo­gger Web právo údaje jen prohlížet. Položku nabídky Nastavení nelze otevřít.

V případě zadání uživatelského hesla musí uživatel při každém spojení se zařízením Fro­nius Datalogger Web zadat uživatelské jméno a heslo.

Uživatelské jméno = user

37

Heslo administrá­tora (admin)

V případě nastavení hesla administrátora má uživatel na stránce zařízení Fronius Datalo­gger Web právo údaje prohlížet i nastavovat. Položku nabídky Nastavení lze otevřít, je
možné provést všechna nastavení.

V případě, že uživatel chce otevřít nabídku Nastavení, musí na stránce zařízení Fronius
Datalogger Web zadat uživatelské jméno a heslo administrátora.

Uživatelské jméno = admin

Zapomněli jste
heslo?

Vytvořte přímé propojení k zařízení Fronius Datalogger Web podle přílohy Stručná

1

instalace

http://www.fronius.com/QR-link/4204101438
Fronius Datalogger Web Struèný návod k instalaci

Zobrazí se stránka zařízení Fronius Datalogger Web (bez požadavku na heslo)

Znovu zadejte heslo

2

38

Čas/Datum

CS

Všeobecné infor­mace

Čas/Datum

Čas a datum mají v systému více úloh.
U každého ukládaného údaje je uložen také čas a datum.

Provoz zařízení Fronius Datalogger Web vyžaduje nastavení času a data. Zařízení pro
ukládání dat může pracovat pouze tehdy, je-li nastaven čas a datum.

(1)

(4)

(6) (7) (8)

(2)

(5)

(3)

(1)

(4)

(6)

(7)

(9) (10)

(7a)

(7b)

(9)

(10)

)3()2(

(5)

(8)

(1) Zobrazení času na zařízení
(2) Zobrazení data na zařízení
(3) Časové pásmo

39

(4) Možnost nastavení času/data: synchronizace s PC/laptopem nebo ruční
(5) Automatické přepínání letního a zimního času

DŮLEŽITÉ! V případě zvoleného automatického přepínání letního a zimního času zkont­rolujte správné nastavení časového pásma.

(6) Čas z PC/laptopu v případě synchronizace s PC Pole pro nastavení času v případě

ručního nastavení

(7) Čas z PC/laptopu v případě synchronizace s PC
(7a) Symbol kalendáře

(7b) Kalendář (otevírá se po klepnutí na symbol kalendáře)
(8) Pole pro nastavení časového pásma

(9) Tlačítko Synchronizovat
(10) Tlačítko Storno

40

Náhledy

CS

Všeobecné infor­mace

Náhledy

Konfigurace internetové stránky zařízení Fronius Datalogger Web se provádí v náhledech.
Nastavit lze jazyk, výnos a údaje pro srovnávací a celkový náhled. Pro příslušná nastavení
střídače a karet Sensor Card je k dispozici vždy jedna podnabídka.

(3)

(1)

(2)

Náhled Všeobec-néU položky Výnos (1) lze zadat cenu za kWh a měnu pro výpočet výnosu. Výnos se zobra-

zuje v aktuálním celkovém náhledu.

Do pole Faktor CO2 (2) lze zadat úsporu CO2 na kWh a jednotku měření pro výpočet úspo­ry CO2. Úspora CO2 se zobrazí v aktuálním celkovém náhledu.

Internetová stránka zařízení Fronius Datalogger Web se zobrazuje buď v jazyku přísluše­ného prohlížeče, nebo v posledním zvoleném jazyku. Jazyk lze změnit pomocí nabídky ja­zyků (3).

41

Náhledy - Střída­če

V položce Střídače se zadávají údaje pro srovnávací náhled:

Vyberte střídače, které mají být zobrazeny ve srovnávacím náhledu

1

Pro každý střídač zadejte výkon příslušného solárního modulu (standardně se zadává

2

jmenovitý výkon střídače)
Výkony fotovoltaických zařízení přiřaďte příslušným střídačům pomocí tlačítka Převzít

3

Klepněte na tlačítko Uložit

4

Náhledy - Karty
Sensor Card

Nastavení pro srovnávací náhled budou převzata.

V položce Sensor Cards lze zadat pro každou hodnotu snímače karty Sensor Card speci­fický název kanálu (např.: Rychlost větru)

Vyberte kartu Sensor Card, pro kterou má být změněn název kanálu

1

Zadejte požadovaný název kanálu

2

42

Klepněte na tlačítko Uložit

3

Nastavení pro celkový náhled budou převzata.

CS

43

Ukládání

Všeobecné infor­mace

Ukládání

Zařízení pro ukládání dat ukládá v určených časových intervalech aktuální údaje o všech
střídačích v systému a dále o kartách Fronius Sensor Card nebo modulech Fronius Sensor
Box. Interval ukládání lze nastavit v rozsahu 5 - 30 minut.

Efektivní a přehledná správa, archivace a zobrazení dat se provádí pomocí PC/laptopu a
softwaru Fronius Solar.access.

Kapacita paměti U fotovoltaického zařízení s jedním střídačem má zařízení pro ukládání dat v případě uklá-

dání po 15 minutách kapacitu paměti až 5 let a 7 měsíců.
V závislosti na počtu střídačů nebo karet a modulů Fronius Sensor Card/Box se kapacita
paměti odpovídajícím způsobem snižuje.

Výpočet kapacity
paměti

Určete počet ukládání pro střídače a karty/moduly Fronius Sensor Card/Box

1

Počet ukládání za den =

Doba ukládání [min]

- pro střídač: např. 14 hodin = 840 minut

- pro Fronius Sensor Card / Fronius Sensor Box: 24 hodin = 1440 minut

Vypočtěte celkový počet ukládání

2

Počet ukládání =
= (počet střídačů x počet ukládání za den) + (počet Fronius Sensor Card/Box x počet
ukládání za den)

Určete sektory paměti za den

3

Doba ukládání [min]

Interval ukládání [min]

44

Sektory paměti za den =

Zaokrouhlete na celá čísla

4

Určete kapacitu paměti

5

Celkový počet ukládání

114

CS

Kapacita paměti [dny] =

Sektory paměti za den

Příklad výpočtu 2 střídače, doba ukládání = 14 hodin (840 minut)

1 karta Fronius Sensor Card, doba ukládání = 24 hodin (1440 minut)

Interval ukládání = 15 minut

1. Počet ukládání za den:

Počet ukládání střídače =

Počet ukládání karty snímačů =

2. Celkový počet ukládání:

počet ukládání = (2 x 56) + (1 x 96) = 208

(2 x 56) ... 2 střídače, (1 x 96) ... 1 karta Sensor Card

2048

840 min

= 56

15 min

1440 min

= 96

15 min

Přepis údajů v
případě plné pa­měti

3. Sektory paměti za den:

Sektory paměti =

4. Zaokrouhleno:

1,825 2

5. Kapacita paměti [dny]:

Kapacita paměti =

Kapacita paměti [dny] =

V případě plné paměti zařízení pro ukládání dat začne přepisovat nejstarší údaje těmi nej­novějšími.

2048

= 1024 dní (= 2 roky, 9 měsíců, 18 dní)

2

Sektory paměti za den

208

= 1,825

114

2048

Tlačítko Vymazat
data

Pomocí tlačítka Vymazat data budou vymazány všechny Přihlašovací údaje, které byly
uloženy v zařízení Datalogger Web.

45

DŮLEŽITÉ! Během mazání se nesmí přerušit napájení zařízení Datalogger Web.

46

Síť

CS

Všeobecné infor­mace

Síť

Konfigurace zařízení Fronius Datalogger Web pro připojení ke stávající síti se provádí v
možnosti výběru Síť.

Další informace pro konfiguraci sítě zařízení Fronius Datalogger Web naleznete v odstavci
Síťová konfigurace zařízení Fronius Datalogger Web.

Diagnostika sítě V možnosti výběru Diagnostika sítě, která je podpoložkou nabídky Síť, lze zadat příkazy

ping a traceroute.

47

Příkaz ping

Pomocí příkazu ping lze přezkoušet, zda je dostupný hostitel Host a kolik času zabere pře­nos dat.

Odeslání příkazu ping:

V poli Host: zadejte jméno hostitele

1

Klepněte na tlačítko ping

2

- Bude odeslán příkaz ping

- Zobrazí se zjištěná data

‘Příkaz traceroute
Pomocí příkazu traceroute lze zjistit, přes které mezistanice přicházejí data do hostitele
Host.

Odeslání příkazu traceroute:

V poli Host: zadejte jméno hostitele

1

Klepněte na tlačítko traceroute

2

- Bude odeslán příkaz traceroute

- Zobrazí se zjištěná data

48

Solar.web

CS

Všeobecné infor­mace

Solar.web

Pomocí možnosti výběru Solar Web lze vytvořit přímé propojení mezi zařízením Fronius
Datalogger Web a programem Fronius Solar.web.

Další informace o programu Fronius Solar.web naleznete v odstavci Propojení zařízení
Fronius Datalogger Web pomocí internetu a programu Fronius Solar.web nebo v nápově­dě online na stránce Fronius Solar.web.

(1)

(2)

(3)

(4)

(5)

Odesílání dat
denně do sítě So­lar.web

Odesílání dat kaž­dou hodinu do
sítě Solar.web

Je-li aktivována volba Denně, lze provést tato nastavení:

- v jaký čas mají být data odesílána (1)

- zda mají být data odesílána každý den (2)

- zda mají být data odesílána jen v určité dny (3)

Je-li aktivována volba Každou hodinu, lze provést tato nastavení:

- v jaké časy mají být data odesílána (4)

- zda mají být data odesílána každou celou hodinu (5)

49

Servisní zprávy

Všeobecné infor­mace

Servisní zprávy

Servisní zprávy nebo závady střídačů, Fronius String Control atd. jsou posílány a ukládány
v zařízení pro ukládání dat. V možnosti výběru Servisní zprávy se určí, jakým způsobem
mají být zprávy indikovány. Možnosti předávání zpráv:

- E-mail

- Fax

- SMS

- Kontakt relé

- Bzučák

Je možné dodatečné vyhodnocení servisních zpráv pomocí programu Fronius Solar.web
nebo Fronius Solar.access.

(1)

(2)

(7)(6)(5)(4)(3)

(8)

(15)

(9)

(16)

(12)(11)(10)

(18)(17)

(19)

(20)

(14)(13)

(21)

(22)

(24)

(25)

(1) Název zařízení

V případě servisní zprávy se zobrazí v textu;

DŮLEŽITÉ! Název zařízení slouží k identifikaci fotovoltaického zařízení, které
zprávu poslalo. Vždy zadávejte názvy zařízení.

(2) Pole pro výber jazyka, ve kterém má být odesláno servisní hlášení.
(3) Zpráva příjemci e-mailu

aktivujte pro zasílání servisních zpráv na jednu nebo více e-mailových adres

(4) Pole až pro 10 e-mailových adres

adresy oddělujte pomocí ‘ ; ‘

(5) Pole výběru, zda má být servisní zpráva e-mailem zaslána ihned nebo v určitý čas

(23)

(26)

50

(6) Pole pro výběr času, kdy má být servisní zpráva zaslána pomocí e-mailu

(7) Tlačítko Zaslat zkušební zprávu

(8) Zpráva příjemci faxu

aktivujte pro zaslání servisní zprávy na faxové číslo

(9) Pole pro zadání předvolby země

např.: +43 = předvolba Rakouska

(10) Pole pro zadání předvolby faxu

(11) Pole pro zadání čísla faxu

(12) Pole pro denní zasílání

(13) Pole pro výběr času, kdy má být servisní zpráva zaslána pomocí faxu
(14) Tlačítko Zaslat zkušební fax

(15) Zpráva příjemci SMS

aktivujte pro zaslání servisní zprávy v podobě SMS na telefonní číslo

(16) Pole pro zadání předvolby země

např.: +43 = předvolba Rakouska

(17) Pole pro zadání předvolby

(18) Pole pro zadání telefonního čísla

CS

(19) Pole pro denní zasílání

(20) Pole pro výběr času, kdy má být servisní zpráva zaslána pomocí zprávy SMS

(21) Tlačítko Zaslat zkušební SMS

DŮLEŽITÉ! Zasláním zkušební zprávy překontrolujte vaše nastavení.

(22) Tlačítko Uložit

(23) Tlačítko Storno

(24) Pole pro zadání předvolby země

pro varování přímo na místě.

Kromě akustického signálu bzučáku lze pomocí výstupu relé vydat další varovné
signály (např. klakson, varovné světlo atd.).
Beznapěťový kontakt je v provedení jako rozpínací a spínací kontakt a je určen pro
následující max. hodnoty napětí a proudu (jen při čistém ohmickém zatížení):
42 V AC / 6A
60 V DC / 400 mA
40 V DC / 1 A
30 V DC / 6 A

Bzučák a relé se aktivují a deaktivují pomocí přepínače alarmu na zařízení pro
ukládání dat. Alarm se potvrdí krátkým přepnutím přepínače do polohy Alarm off.

Po přepnutí do polohy Alarm on dojde ke krátkému zkušebnímu spuštění bzučáku
a relé.

51

(25) Tlačítko Provést test

po přepnutí do polohy Alarm on dojde na 1 sekundu ke spuštění bzučáku a relé

(26) Tlačítko Potvrdit alarm

ukončí vyvolaný alarm, vypne relé a bzučák

52

Systémové informace

CS

Všeobecné infor­mace

Systémové infor­mace

V možnosti výběru Systémové informace lze zobrazit následující systémové informace za­řízení Fronius Datalogger Web:

- ID zařízení pro ukládání dat - Brána

- Verze desek - Server DNS

- Verze softwaru - Stavy LED diod

- Systémový čas - Adresy IP

- Doba pohotovosti - Maska podsítě

- Uživatelský agent - Adresa MAC

192.168.1.1

192.168.1.1

192.168.1.180

(1)

(2)

(1) Tlačítko Opětovné spuštění zařízení Datalogger

pro opětovné spuštění zařízení Datalogger Web

(2) Tlačítko Vynulovat na tovární nastavení s následujícími možnostmi výběru:

všechna nastavení kromě síťových
pro vynulování zařízení Datalogger Web na tovární nastavení.
Nastavení sítě zůstanou zachována.

všechna nastavení
pro vynulování zařízení Datalogger Web a nastavení sítě na tovární nastavení

DŮLEŽITÉ! Klepnutí na tlačítko Vynulovat na tovární nastavení nemá vliv na nastavení
času a data. V případě vynulování zařízení Datalogger Web na tovární nastavení musí do­jít ke kontrole nastavení času a data.

53

Aktualizace firmwaru

Všeobecné infor­mace

Automatické hle­dání aktualizací

V možnosti volby Aktualizace firmwaru lze aktualizovat firmware zařízení Fronius Datalo­gger Web. Volbu Aktualizace firmwaru lze provést přes síť LAN nebo Web.

Je-li aktivována volba Automaticky hledat aktualizace (1), vyhledá zařízení Datalogger
Web jednou za den automaticky aktualizace. Jsou-li nové aktualizace k dispozici, zobrazí
se na šedém seznamu (2).

(1)

192 168 1 50

Ruční hledání ak­tualizací

(2)

Je-li volba Automaticky hledat aktualizace deaktivována, nebudou aktualizace automatic­ky vyhledány.

Chcete-li provádět vyhledání aktualizací ručně, klepněte na tlačítko nyní přezkoušet

1

(3)

(3)

54

192 168 1 50

Aktualizace firm­waru přes web

192 168 1 50

Postup:

Pomocí internetového prohlížeče otevřete stránku zařízení Fronius Datalogger Web

1

Otevřete nabídku Nastavení / Aktualizace firmwaru

2

Klepněte na tlačítko Provést aktualizaci

3

CS

UPOZORNĚNĺ!

Aktualizace může trvat několik minut.

Napájení zařízení Fronius Datalogger Web a jeho připojení k internetu nesmí být během
této doby přerušeno. Webové rozhraní a spojení s aplikacemi Fronius Solar.access nebo
Fronius Solar.web není během této doby dostupné. Aktualizace je ukončena, jakmile se
znovu zeleně rozsvítí kontrolka LED napájení.

V případě selhání propojení se serverem:

- po dobu aktualizace deaktivujte firewall

- opakujte pokus

DŮLEŽITÉ! Použijete-li pro připojení k internetu server proxy:

- musí být aktivována volba Použít pro webové aktualizace server proxy

- musí být zadána požadovaná data

55

Aktualizace firm­waru přes síť LAN

192 168 1 50

Postup:

Z domovské stránky společnosti Fronius stáhněte aktuální firmware

1

Stažený aktualizační soubor spusťte na PC/laptopu

2

Dojde ke spuštění internetové stránky, která požadované soubory načte do zařízení
Fronius Datalogger Web.

Pomocí internetového prohlížeče otevřete stránku zařízení Fronius Datalogger Web

3

Otevřete nabídku Nastavení / Aktualizace firmwaru

4

Zadejte IP adresu počítače/laptopu

5

Klepněte na tlačítko Provést aktualizaci

6

UPOZORNĚNĺ!

Aktualizace může trvat několik minut.

Napájení zařízení Fronius Datalogger Web a jeho připojení k internetu nesmí být během
této doby přerušeno. Webové rozhraní a spojení s aplikacemi Fronius Solar.access nebo
Fronius Solar.web není během této doby dostupné. Aktualizace je ukončena, jakmile se
znovu zeleně rozsvítí kontrolka LED napájení.

V případě selhání propojení se serverem:

- po dobu aktualizace deaktivujte firewall

- opakujte pokus

56

Technické údaje

CS

Technické údaje

Kapacita paměti 16 MB
Napájecí napětí 12 V DC
Spotřeba energie cca 1,43 W
Krytí IP 20
Rozměry 190 x 114 x 53 mm

4.69 x 4.49 x 2.09 in.

Výstup relé* 42 V AC / 6 A

60 V DC / 400 mA,

40 V DC / 1 A, 30 V DC / 6A

Maximální průměr kabelu pro výstup relé 0,08 - 1,5 mm²

AWG 14 - 28 (USA / Kanada)

Ethernet (LAN)
(WLAN)

RS 485 (Solar Net) RJ 45
Přípojka externího napájení 12 V DC, max. 1 A, třída 2
Průřez kabelu pro připojení externího napájení 0,13 - 1,5 mm²

Okolní teplota 0 - 50 °C

pomocí USB WLAN-Stick**

AWG 16 - 24 (USA / Kanada)

RJ 45, 100 Mbit

32 - 122 °F

* Hodnoty platí jen při čistém ohmickém zatížení
** dostupné jako rozšířená výbava

57

58

CS

59

Fronius Worldwide - www.fronius.com/addresses

Fronius International GmbH

4600 Wels, Froniusplatz 1, Austria
E-Mail: [e-mail]

www.fronius.com

Under www.fronius.com/addresses you will find all addresses of our sales branches and partner firms!

Fronius USA LLC Solar Electronics Division
6797 Fronius Drive, Portage, IN 46368
E-Mail: [e-mail]

www.fronius-usa.com
