/ Perfect Charging / Perfect Welding / Solar Energy
Fronius Datalogger Web
Gebruiksaanwijzing
NL
Controle van de installaties
42,0426,0064,NL 006-07022019
2
Geachte lezer,
InleidingWij danken u voor het in ons gestelde vertrouwen en feliciteren u met de aanschaf van dit
technisch hoogwaardige Fronius product. Alles wat u moet weten over dit apparaat, vindt
u in deze gebruiksaanwijzing. Wanneer u deze gebruiksaanwijzing aandachtig leest, leert
u de vele mogelijkheden van dit Fronius product kennen. Alleen op deze wijze kunt u optimaal van de voordelen gebruikmaken.
Lees ook aandachtig de veiligheidsvoorschriften. Zo zorgt u voor meer veiligheid op de
plaats waar dit product wordt gebruikt. Als u zorgvuldig omgaat met uw product, kunt u voor
lange tijd bouwen op kwaliteit en betrouwbaarheid: de belangrijkste voorwaarden voor topprestaties.
Algemeen‘Fronius Datalogger Web’ is een datalogger die gebruikt kan worden binnen een netwerk.
De website van het ‘Fronius Datalogger Web’ biedt snel overzicht van de fotovoltaïsche
installatie.
De website kan met een directe verbinding via intranet of bij overeenkomstige configuratie
via internet worden opgeroepen.
Het ‘Fronius Datalogger Web’ is met een eenvoudig te configureren systeembewaking met
automatische alarmering uitgerust. De alarmmelding kan worden verzonden via sms, email, fax, relaiscontact of zoemer.
In combinatie met ‘Fronius Solar.access’ kunnen zowel actuele - als archiefgegevens van
een fotovoltaïsche installatie op een pc worden opgeslagen en geanalyseerd. Alle apparaten kunnen via ‘Fronius Solar Net’ worden ingesteld.
In combinatie met ‘Fronius Solar.web’ kunnen zowel actuele - als archiefgegevens van een
fotovoltaïsche installatie via het internet worden opgevraagd, zonder dat hiervoor uitvoerige configuratie-activiteiten zijn vereist. De gegevens binnen het ‘Fronius Datalogger Web’
worden automatisch naar ‘Fronius Solar.web’ verzonden.
NL
Te gebruiken
DATCOM-componenten
Voorwaarde voor
de ingebruikname
Het 'Fronius Datalogger Web’ kan worden gebruikt met de volgende DATCOM-componenten:
- tot maximaal 100
- tot maximaal 10
- tot maximaal 10
- tot maximaal 1
- tot maximaal 200
Voor de ingebruikname van het ‘Fronius Datalogger Web’ moet de inverter zijn voorzien
van een ‘Fronius Com Card’.
Voor een optimale werking van het Fronius Datalogger Web is een eveneens optimaal
werkende internetverbinding nodig:
-Bij vaste internetverbindingen raadt Fronius een downloadsnelheid van min. 512 kBit/
s en een uploadsnelheid van
min. 256 kBit/s aan.
-Voor systemen met een mobiele internetverbinding raadt Fronius min. 3G overdrachtsstandaard met betrouwbare signaalsterkte aan.
x inverter ‘Fronius IG Plus’, ‘Fronius IG’ of 'Fronius CL'
x ‘Fronius Sensor Card’ of ‘Fronius Sensor Box’
x ‘Fronius Public Display Card’ of ‘Fronius Public Display Box’
x ‘Fronius Interface Card’ of ‘Fronius Interface Box’
x ‘Fronius String Control’
Deze gegevens vormen geen absolute garantie voor een optimale werking.
Hoge foutpercentages in de overdracht, schommelingen in de ontvangst of overdrachtsonderbrekingen kunnen de onlinewerking van het Fronius Datalogger Web negatief beïnvloeden.
Fronius raadt aan verbindingen met minimale belasting ter plaatse te testen.
7
Vereiste invertersoftware
De juiste weergave van de dagenergie in combinatie met Fronius Datalogger Web vereist
de volgende versies van invertersoftware:
Invertervereiste software-versie volgens weergave
(MainControl)
Fronius IG 15 - 60V2.9.4 of hoger
Fronius IG 2000 - 5100vanaf serienummer 19153444
Fronius IG 300 - 500V3.6.4.0 of hoger
Fronius IG Plus 35 - 150V4.22.00 of hoger
De betreffende versie van de inverter-software vindt u op onze homepage onder http://
www.fronius.com en kunt u gratis downloaden.
Gebruik een Fronius Update Card om de software van de inverter te actualiseren.
Wendt u zich bij verdere vragen a.u.b. tot pv-support@fronius.com.
Leveringsomvang
-1 x Datalogger ‘Fronius Datalogger Web’ met muursteun
-1 x bijlage ‘Veiligheid’
-1 x bijlage ‘Snelle installatie’
-1 x ethernetkabel 5 m, blauw
-1 x Solar Net kabel 2 m, rood
-2 x eindstekker
-2 x montagepluggen + schroeven
-1 x cd ‘Fronius Solar.access’
-1 x relais-stekker
-1 x relais-stekkerbehuizing
-1 x stickerset
8
Bedieningselementen, aansluitingen en afleesfuncties
Veiligheid
Bedieningselementen, aansluitingen en
afleesfuncties
WAARSCHUWING!
Onjuiste bediening kan ernstig letsel en zware materiële schade veroorzaken.
Gebruik de beschreven functies pas als
► deze gebruiksaanwijzing volledig is gelezen en begrepen,
► alle gebruiksaanwijzingen van de systeemcomponenten, in het bijzonder de veilig-
heidsvoorschriften, volledig zijn gelezen en begrepen!
(1)
(2)
12VDC 1A
max. 42V AC/6A
US: Class 2 only
Class 2
Output
12VDC
Class 2
Input only
NL
(9)(10)
(13)(12)(11)(8)(7)(6)(5)(4)(3)
Nr.Functie
(1)LED Verbinding Solar Web
-brandt groen: actieve verbinding met Fronius Solar.web
-brandt rood: bij een benodigde, maar niet-actieve verbinding is met 'Fronius Solar.web'
-brandt niet: wanneer er geen verbinding met 'Fronius Solar.web' is vereist
(2)LED Voeding
-brandt groen: wanneer er voldoende stroom wordt geleverd via 'Fronius
Solar Net'; de 'Fronius Datalogger Web' is gereed voor gebruik
-brandt niet: wanneer er onvoldoende of geen stroom wordt geleverd via
'Fronius Solar Net' – in da geval moet het 'Fronius Datalogger Web' via een
externe stroomvoorziening van stroom worden voorzien
-knippert rood: er vindt een update plaats
BELANGRIJK! Tijdens het updateproces de voeding niet onderbreken.
-brandt rood: het update-proces is mislukt
(3)Aansluiting relais
uitgevoerd als openend en sluitend contact; schakelt zelf om wanneer er een
fout optreedt
(4)LED Verbinding
-brandt groen: wanneer er een intacte verbinding is binnen 'Fronius Solar
Net'
-brandt rood: wanneer er een onderbroken verbinding is binnen 'Fronius
Solar Net'
9
Nr.Functie
(5)LED WLAN
-brandt groen: bij actieve netwerkverbinding
-brandt rood: bij niet-actieve netwerkverbinding
-brandt niet: de optionele 'WLAN-STICK' is niet aangesloten
(6)Alarmschakelaar
voor het in-/uitschakelen van de alarmfunctie
Alarm off:
alarmfunctie, relais en zoemer gedeactiveerd
Alarm on:
alarmfunctie, relais en zoemer geactiveerd; om de alarmfunctie te testen, worden de zoemer en het relais kort geactiveerd wanneer de alarmschakelaar op
'Alarm on' wordt gezet
(7)Schakelaar IP-adres
voor het omschakelen van een toegewezen IP-adres 'assigned IP' naar het opgegeven IP-adres '169.254.0.180' (alleen relevant voor LAN)
Assigned IP:
'Fronius Datalogger Web' werkt met een toegewezen IP-adres (fabrieksinstelling 192.168.1.180); het IP-adres kan op de website van 'Fronius Datalogger
Web' worden ingesteld
169.254.0.180
De 'Fronius Datalogger Web' werkt met het vaste IP-adres 169.254.0.180;
het vaste IP-adres dient voor directe verbinding met een pc, zonder voorafgaande configuratie van de pc
(8)Aansluiting LAN
Blauw gemarkeerde Ethernet-interface voor aansluiting van de Ethernet-kabel
(9)USB-aansluiting
USB-interface voor het aansluiten van de optionele 'WLAN-Stick' of 'WLANStick outdoor'
(10) Aansluiting 12 V DC / 1 A voeding, elektronisch beveiligd
voor de voeding van externe componenten (bijvoorbeeld externe router)
(11) Aansluiting externe voeding
voor het aansluiten van een externe voeding, waarvan gebruik kan worden gemaakt wanneer de van Fronius Solar Net afkomstige voeding niet voldoende is
(bijv. op momenten dat er teveel DATCOM-componenten in Fronius Solar Net
aanwezig zijn).
Belangrijk! Voor een externe voeding van het Fronius Datalogger Web moet
de voedingseenheid over een veilige scheiding ten opzichte van de netspanningsvoerende delen beschikken (SELV of Class 2 voor de USA / Canada).
Het uitgangsvermogen van de voedingseenheid mag max. 15 VA / 1,25 A bedragen. Bij voldoende voeding brandt de voedings-LED (2) groen.
(12) Aansluiting Solar Net IN
'Fronius Solar Net' ingang met rode markering, voor de verbinding met andere
DATCOM-componenten (bijv. inverter, sensorkaarten, etc.)
(13) Aansluiting Solar Net OUT
Fronius Solar Net-uitgang met rode markering voor verbinding met andere
DATCOM-componenten (bijv. inverters, sensorkaarten, enz.)
10
Fronius Datalogger Web installeren
NL
Veiligheid
Configuratievoorbeelden
WAARSCHUWING!
Onjuiste bediening kan ernstig letsel en zware materiële schade veroorzaken.
Gebruik de beschreven functies pas als
► deze gebruiksaanwijzing volledig is gelezen en begrepen,
► alle gebruiksaanwijzingen van de systeemcomponenten, in het bijzonder de veilig-
heidsvoorschriften, volledig zijn gelezen en begrepen!
Voor een correcte installatie van de datalogger 'Fronius Datalogger Web' is kennis van netwerktechnologieën een vereiste.
'Fronius Datalogger Web' gekoppeld aan een inverter en een pc:
cPInverter/ LaptopFronius Datalogger Web
12VDC 1A
Class 2
12VDC
Output
Class 2
Input only
max. 42V AC/6A
US: Class 2 only
IN
OUT
IN
OUT
= eindstekker
= Fronius Com Card
'Fronius Datalogger Web' gekoppeld aan meerdere inverters, een 'Fronius Sensor Box' en
een pc:
Inverter 3Inverter 2Inverter 1
OUT
OUT
IN
= eindstekker
= Fronius Com Card
IN
OUT
Pc / Laptop
Fronius
Datalogger Web
12VDC 1A
Class 2
12VDC
Output
Class 2
Input only
max. 42V AC/6A
US: Class 2 only
IN OUT
IN
Fronius
Sensor Box
IN
OUT
Voor het aansluiten van meerdere DATCOM-componenten moeten er eindstekkers zijn
bevestigd aan elke vrije IN- of OUT-aansluiting van de verschillende DATCOM-componenten.
11
VoorbereidingBELANGRIJK! Bestudeer voordat u met de installatie begint eerst de handleiding van de
inverter en de handleiding ‘Fronius IG DATCOM Detail’!
Monteer ‘Fronius Datalogger Web’ met
1
behulp van de bijgeleverde montagepluggen en schroeven op de juiste
positie
Fronius
Com Card
Steek de rode Solar Net kabel in de
2
Solar Net uitgang (OUT) van de ‘Fronius Com Card’
Indien de ‘Fronius Com Card’ de laats-
IN
3
te DATCOM-component in het netwerk
is:
OUT
Steek de eindstekker in de aansluiting
Solar Net OUT
‘Fronius Datalogger Web’ installeren
VOORZICHTIG!
Door een onjuist aangesloten ethernet- of Solar Net kabel kan ernstige materiële
schade worden veroorzaakt aan de DATCOM-componenten of aan uw pc/ laptop.
► Ethernet-kabels uitsluitend verbinden met de LAN-aansluiting (blauwe markering)
► Sluit de Solar Net kabel uitsluitend aan op de (rood gemarkeerde) aansluitingen voor
Solar Net IN of Solar Net OUT
12VDC 1A
Class 2
12VDC
Output
Class 2
max. 42V AC/6A
US: Class 2 only
Input only
12
Fronius Com Card
Steek de rode Solar Net kabel in de Solar Net uitgang (OUT) van de ‘Fronius Com
1
Card’
Indien de ‘Fronius Com Card’ het laatste DATCOM-component in het net is:
2
eindstekker bij de aansluiting Solar Net OUT aansluiten
Indien na de ‘Fronius Datalogger Web’ nog andere DATCOM-componenten in het net
volgen:
een andere Solar Net kabel op de aansluiting Solar Net OUT aansluiten
Steek de blauwe ethernetkabel in de LAN-aansluiting
3
Steek het andere einde van de blauwe ethernetkabel in een pc/ laptop of in een bijbe-
4
horende netwerkaansluiting
NL
13
Fronius Datalogger Web configureren voor een netwerk
AlgemeenDe door Fronius gepatenteerde functie voor de netwerkconfiguratie van ‘Fronius Datalog-
ger Web’ stelt u in staat om:
-een 'Fronius Datalogger Web’ eenvoudig te koppelen aan uw pc/ laptop,
-instellingen te configureren;
-belangrijke systeemgegevens te bekijken.
VoorwaardenVoor een correcte netwerkconfiguratie van de datalogger 'Fronius Datalogger Web' is ken-
nis van netwerktechnologieën een vereiste.
Wanneer 'Fronius Datalogger Web' in een bestaand netwerk wordt geïntegreerd, moet de
adressering van 'Fronius Datalogger Web' worden aangepast aan die van het bestaande
netwerk.
-In dit geval moet er aan 'Fronius Datalogger Web' een IP-adres tussen 192.168.1.1 en
192.168.1.254 worden toegewezen.
-Het gekozen IP-adres mag nog niet elders in het netwerk worden gebruikt.
-Het subnet-masker moet overeenkomen met het bestaande netwerk (bijv.
255.255.255.0).
‘Fronius Datalogger Web’ configureren voor een
netwerk
Indien 'Fronius Datalogger Web' servicemeldingen of gegevens moet verzenden aan 'Fronius Solar.web', moet er een gateway-adres en een DNS-serveradres worden ingevoerd.
Via het gateway-adres kan 'Fronius Datalogger Web' verbinding maken met het internet.
Voorbeeld van een geschikt gateway-adres is het IP-adres van de DSL-router.
BELANGRIJK!
-'Fronius Datalogger Web' mag in geen geval hetzelfde IP-adres hebben als de pc/ laptop!
-'Fronius Datalogger Web' kan zelf geen verbinding maken met het internet. In het geval van een DSL-aansluiting moet de internetverbinding tot stand worden gebracht
met behulp van een router.
Wanneer de verbinding met het netwerk via WLAN tot stand moet worden gebracht, is een
van de volgende opties vereist:
-'WLAN-Stick' (41,0018,0070)
-'WLAN-Stick outdoor' (41,0018,0071)
Het configureren van het Fronius Datalogger Web voor een netwerk bestaat uit de volgende stappen:
-‘Fronius Datalogger Web’ installeren en de Homepage van de ‘Fronius Datalogger
Web’ oproepen
-Netwerkgegevens invoeren
-‘Fronius Datalogger Web’ voor WLAN-verbinding instellen
-IP-adres instellen en ‘Fronius Datalogger Web’ met het netwerk verbinden
14
‘Fronius Datalogger Web’ installeren en de
Homepage van de
‘Fronius Datalogger Web’ oproepen
Alleen wanneer de verbinding met het netwerk via WLAN tot stand kan worden ge-
1
bracht:
Optie ‘WLAN-Stick’ of ‘WLAN-Stick outdoor’ op de USB aansluiting aansluiten
‘Fronius Datalogger Web’ installeren
2
12VDC 1A
Class 2
12VDC
Output
Class 2
max. 42V AC/6A
US: Class 2 only
Stel het IP-adres van ‘Fronius Datalogger Web’ met behulp van de schakelaar in op
3
Input only
‘169.254.0.180’
NL
Netwerkgegevens invoeren
Wacht ca. 1 minuut, totdat u het verbindingsicoontje (’Connectivity’-symbool) ziet ver-
4
schijnen in het systeemvak van uw pc/ laptop:
Open op uw pc/ laptop de internetbrowser (bijv. Microsoft Internet Explorer)
5
In het adresveld ‘http://169.254.0.180’ invoeren
6
De website van de ‘Fronius Datalogger Web’ wordt weergegeven.
Hiermee verschijnt de website van 'Fronius Datalogger Web'.
15
http://169.254.0.180
Klik op het menu-item 'Instellingen'
1
Het submenu 'Instellingen' wordt weergegeven.
'Netwerk' aanklikken
2
Het submenu 'Netwerk' wordt weergegeven.
16
Voor het vastleggen hoe een verbinding met het internet moet worden opgebouwd
3
(bijvoorbeeld met 'Fronius Solar.web'):
'Internetverbinding' aanklikken
De instellingen voor de internetverbinding worden weergegeven.
(1)
(2)
*)
*)WLAN kan alleen worden geselecteerd wanneer de optionele 'WLAN-Stick' of
'WLAN-Stick outdoor' op de 'Fronius Datalogger Web' is aangesloten.
NL
Selecteren of de verbinding met het internet via LAN of via WLAN moet plaatsvinden
4
(1)
Op knop Opslaan (2) klikken
5
Na het laden van de wijzigingen wordt de melding 'Wijzigingen zijn toegepast' weergegeven.
Klik op 'OK'
6
De gegevens voor de internetverbinding worden weergegeven.
BELANGRIJK! Afhankelijk van de geselecteerde internetverbinding moeten bij de betreffende interface een gateway en een DNS-server worden ingevoerd.
Wanneer bijvoorbeeld voor de internetverbinding 'LAN' werd geselecteerd, moeten bij
de interface 'LAN' een gateway en een DNS-server worden ingevoerd.
Afhankelijk van via welke interface de verbinding met het netwerk moet worden opge-
7
bouwd, klikt u in het submenu 'Netwerk' op 'LAN' of 'WLAN'.
De instellingen voor de interfaces LAN of WLAN worden weergegeven.
17
(3)
(4)
Geef aan of het IP-adres statisch of dynamisch moet worden verkregen (3)
-De gebruiker voert een vast IP-adres voor 'Fronius Datalogger Web' in en legt ook
handmatig het subnet-masker, het gateway-adres en het DNS-serveradres (van
de provider) vast. IP-adres dynamisch instellen:
IP-adres dynamisch instellen:
-'Fronius Datalogger Web' verkrijgt het benodigde IP-adres via een DHCP-server
(DHCP = Dynamic Host Configuration Protocol).
-De DHCP-server moet dusdanig zijn geconfigureerd, dat 'Fronius Datalogger
Web' altijd hetzelfde IP-adres krijgt toegewezen. Op die manier weet u altijd via
welk IP-adres u toegang kunt verkrijgen tot het 'Fronius Datalogger Web'.
-Wanneer de DHCP-server de functie 'DNS dynamic updates' ondersteunt, kan
aan het 'Fronius Datalogger Web' in het veld 'Hostname' een naam worden gegeven. De verbinding met 'Fronius Datalogger Web' kan in plaats van met het IPadres dan via de naam plaatsvinden.
Bijvoorbeeld: Hostname = voorbeeldinstallatie, Domainname = fronius.com
'Fronius Datalogger Web' is bereikbaar via het adres 'musteranlage.fronius.com'
Op de knop Opslaan (4) klikken
9
Na het laden van de wijzigingen wordt de melding 'Wijzigingen zijn overgenomen'
weergegeven
Op 'OK' klikken
10
De instellingen voor de interfaces LAN of WLAN worden weergegeven.
‘Fronius Datalogger Web’ voor
WLAN-verbinding instellen
18
De volgende stappen zijn noodzakelijk, wanneer de verbinding met het netwerk in een latere stap via WLAN zal plaatsvinden.

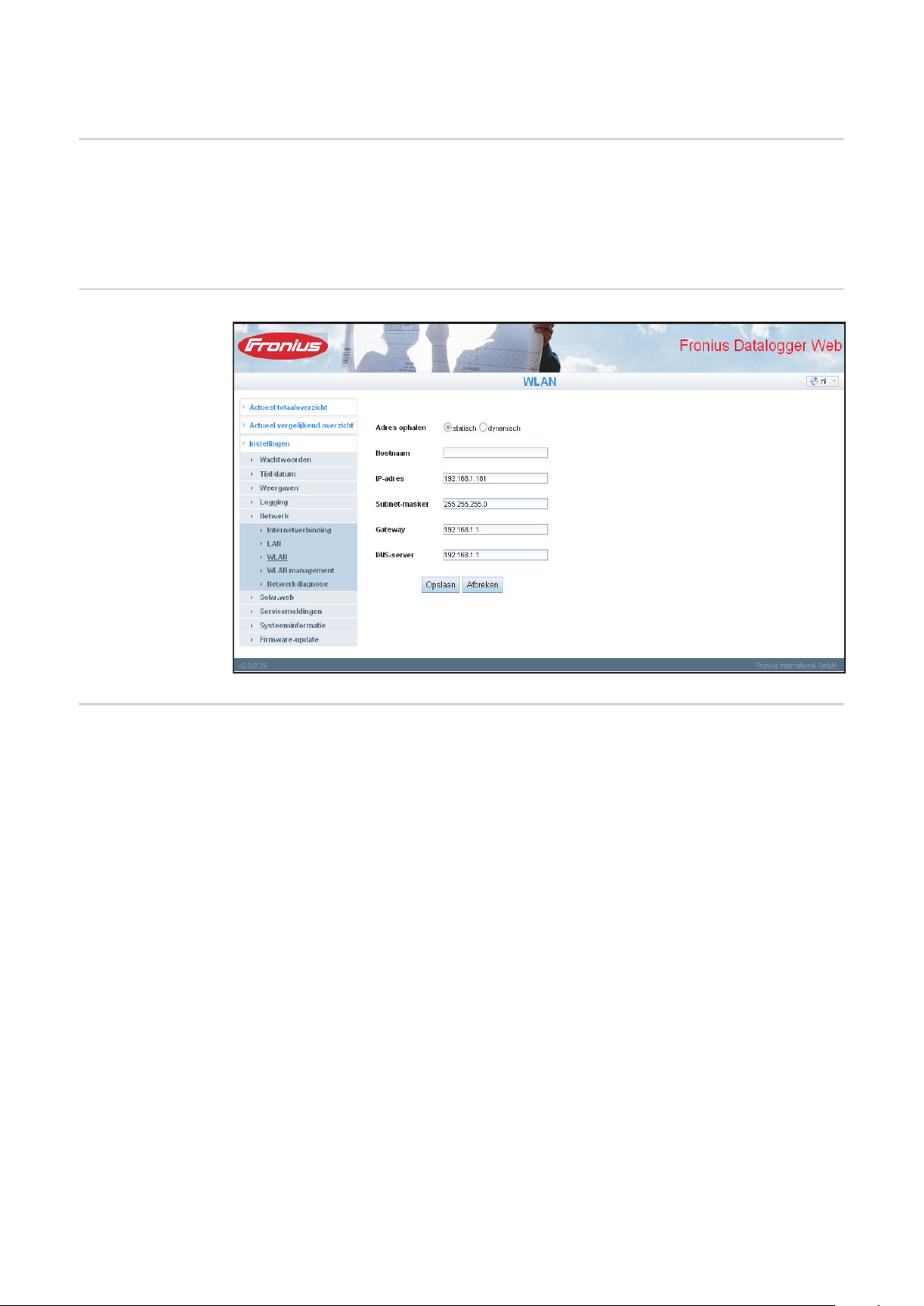

In het submenu 'Netwerk' op 'WLAN' klikken
1
Instellingen voor de interface WLAN invoeren
2
In het submenu 'Netwerk' op ‘WLAN Management’ klikken
3
‘WLAN Management’ met de beschikbare netwerken (1) wordt weergegeven.
(1)
NL
(2)
Klik voor het actualiseren van de netwerken op de knop 'Actualiseren' (2)
4
Betreffende netwerk selecteren door erop de klikken
5
Op de knop 'Netwerk configureren' (3) klikken
6
‘Netwerk configureren’ wordt weergegeven.
(3)
(4)
(5)
(6)
(7)
SSID netnaam (4) invoeren
7
Soort versleuteling (5) aangeven:
8
none = geen versleuteling
WEP = hexagonale versleuteling
WPA1/2 = versleuteling via wachtwoord (8 - 63 ASCI tekens)
Alleen wanneer bij de versleuteling WEP of WPA1/2 werd geselecteerd:
9
overeenkomstig wachtwoord / sleutel (6) ingeven
19
(4)
(5)
(6)
(7)
Op de knop 'Opslaan' (7) klikken
10
Na het laden van de wijzigingen wordt de melding 'Wijzigingen overgenomen' weergegeven.
Op ‘OK’ klikken
11
Het ‘WLAN-Management’ wordt weergegeven.
IP-adres instellen
en 'Fronius Datalogger Web' met
het netwerk verbinden
20
(9)(8)
Met de pijltoetsen (8) en de toets 'Volgorde opslaan' (9) kan de volgorde van de weergegeven netten worden veranderd.
Stel het IP-adres van 'Fronius Datalogger Web' met behulp van de schakelaar in op
1
'assigned IP'
De netwerkinstellingen worden overgenomen
'Fronius Datalogger Web' via LAN of via WLAN koppelen aan het gewenste netwerk
2
NL
21
Netwerkinstellingen op de pc/laptop instellen
AlgemeenOok de pc / laptop is een deelnemer in het netwerk en moet net als de datalogger een een-
duidig adres in het netwerk hebben.
Indien de pc al in het netwerk is geïntegreerd, zijn geen verdere instellingen nodig.
Netwerkverbindingen op de pc/
laptop instellen
Start / Instellingen / Systeembeheer
3
Dubbelklik op ‘Netwerkverbindingen’
4
Dubbelklik op ‘LAN-verbinding’
5
Klik binnen het tabblad ‘Algemeen’ op
4
de knop ‘Eigenschappen’
22
Klik vervolgens op ‘Internet Protocol
2
(TCP/IP)’
Klik op de knop ‘Eigenschappen’
3
Het venster ‘Eigenschappen van Internet Protocol (TCP / IP)’ verschijnt.
NL
Indien er binnen het netwerk een DHCP-server beschikbaar is:
Kies de optie ‘IP-adres automatisch verkrijgen’
7
Indien er binnen het netwerk geen DHCP-server beschikbaar is:
7a ‘Het volgende IP-adres gebruiken:’ selecteren
7b Wijs aan uw pc/ laptop een eenduidig IP-adres in het netwerk toe
-In dit geval moet er aan de pc/ laptop een IP-adres tussen 192.168.1.1 en
192.168.1.254 worden toegewezen.
-Het gekozen IP-adres mag nog niet elders in het netwerk worden gebruikt.
-Het subnet-masker moet overeenkomen met het bestaande netwerk (bijv.
255.255.255.0).
-De instelling ‘Standard gateway’ is voor de verbinding met ‘Fronius Datalogger
Web’ niet relevant.
BELANGRIJK! De pc / laptop mag in geen geval hetzelfde IP-adres hebben als het
‘Fronius Datalogger Web’!
23
Activeren van de optie ‘DNS-serveradres automatisch verkrijgen’
8
Internetopties op
de pc/laptop instellen
Open uw internetbrowser (bijv. Micro-
1
soft Internet Explorer)
Klik binnen het menu op de optie ‘Ext-
2
ras’
Klik op ‘Internetopties’
3
Selecteer het tabblad ‘Verbindingen’
4
Klik binnen het veld ‘LAN-instellingen’
5
op de knop ‘Instellingen’
24
www.proxy.exa

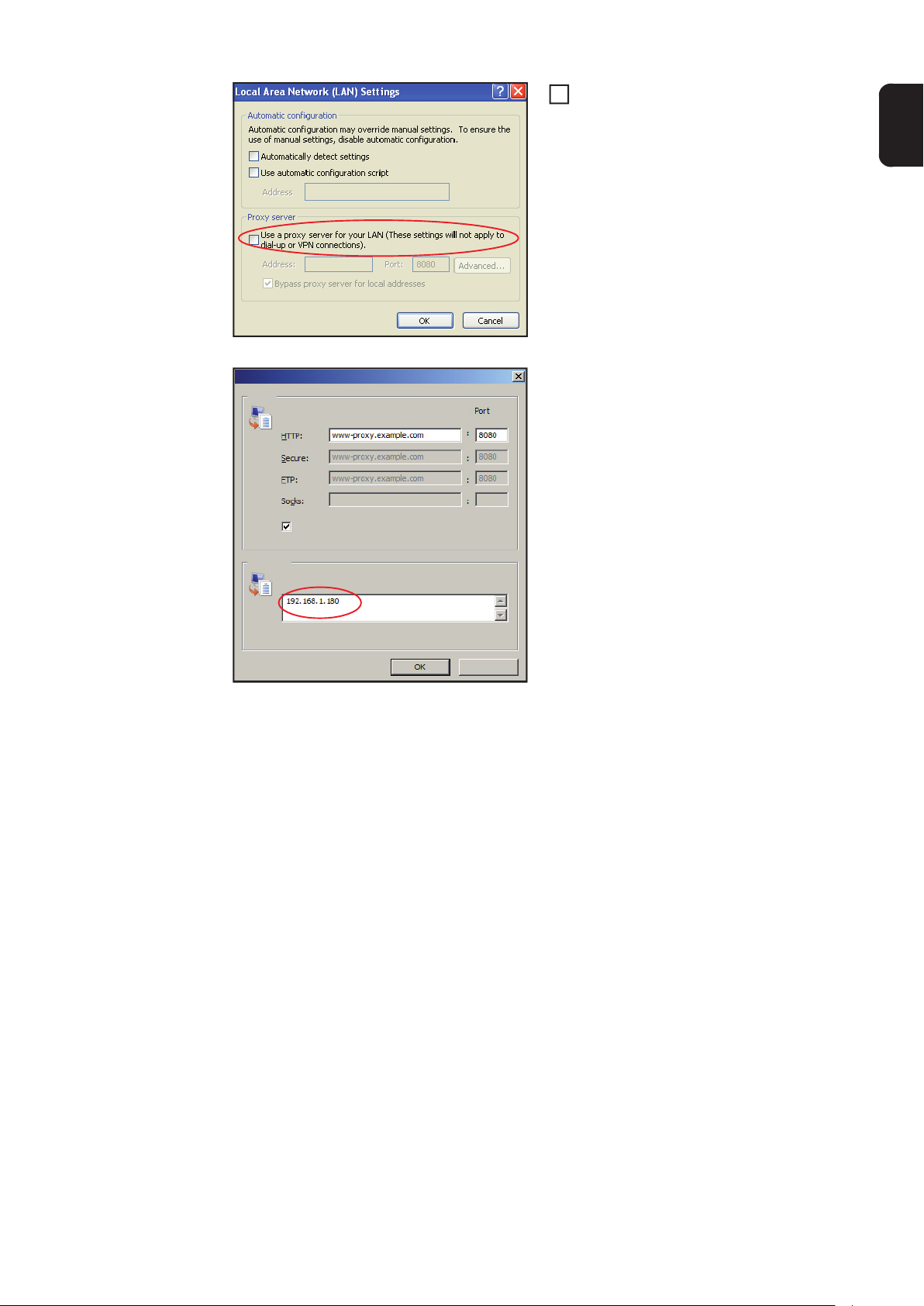

Indien het selectievakje ‘Een proxyser-
6
ver voor het LAN-netwerk gebruiken’
zoals in de afbeelding hiernaast niet is
ingeschakeld, kunnen de internetopties niet op de pc/ laptop worden ingesteld.
Als ‘Proxyserver als LAN gebruiken' is
geactiveerd:
-Klik dan op de knop ‘Geavanceerd’
NL
Proxy Settings
Servers
Proxy address to use Type
Use the same proxy server for all protocols
Exceptions
Do not use proxy server for addresses beginning with:
Use semicolons ( ; ) to separate entries.
-Voer in het veld ‘Uitzonderingen’ het
IP-adres van het ‘Fronius Datalogger
Web’ in, bijv.: 192.168.1.180
-Op de knop ‘OK’ klikken
Cancel
25
Verbinding met ‘Fronius Datalogger Web’ via internetbrowser
AlgemeenDe verbinding met ‘Fronius Datalogger Web’ via een internetbrowser is met name geschikt
voor situaties waarbij een groot aantal pc-gebruikers eenvoudige informatie moet kunnen
opvragen binnen een LAN-netwerk (bijv. bedrijfsnetwerken, scholen, etc.).
Op de website van ‘Fronius Datalogger Web’ kunnen bijv. het totale rendement en het rendement per dag worden bekeken, of kunnen inverters worden vergeleken.
Voorwaarden-minstens een LAN- of WLAN-verbinding
-Internetbrowser (bijv. Microsoft Internet Explorer IE6.0, Firefox 2, etc.)
-Een pc / laptop die zich in hetzelfde netwerksegment bevindt als ‘Fronius Datalogger
Web’
Verbinding maken met ‘Fronius
Datalogger Web’
via een internetbrowser
Open uw internetbrowser
1
In het adresveld het IP-adres of de hostnaam en de domeinnaam van het ‘Fronius Da-
2
talogger Web’ invoeren
De website van het ‘Fronius Datalogger Web’ wordt weergegeven.
http://169.254.0.180
Voor de netwerkbeheerder
26
Toewijzing van een IP-adres of een hostnaam volgens de sectie ‘Fronius Datalogger Web’
configureren voor een netwerk’.
Om de website van de datalogger te kunnen raadplegen buiten het LAN-netwerk:
-Configureer de netwerkrouter zo, dat aanvragen die binnenkomen via poort 80/TCP
worden doorgestuurd naar de datalogger
Verbinding met ‘Fronius Datalogger Web’ via ‘Fronius Solar.access’
AlgemeenDe verbinding met ‘Fronius Datalogger Web’ via ‘Fronius Solar.access’ is met name ge-
schikt voor een gedetailleerde en langdurige registratie van gegevens. Daarnaast geeft dit
type verbinding u toegang tot alle instellingen en stelt het u in staat om de gegevens van
uw fotovoltaïsche installatie te verwerken.
Voorwaarden -minstens een LAN- of WLAN-verbinding
-Internetbrowser: Microsoft Internet Explorer IE6.0
-Netwerkconfiguratie van de datalogger zoals beschreven in de sectie ‘Fronius Datalogger Web configureren voor een netwerk’
-Een pc / laptop die zich in hetzelfde netwerksegment bevindt als ‘Fronius Datalogger
Web’
-Besturingssysteem op de pc/ laptop: Win 2000, Win XP, Win Vista of Win 7
-Software ‘Fronius Solar.access’ geïnstalleerd op de pc / laptop Software ‘Fronius Solar.access’ van de meegeleverde CD
-Uw fotovoltaïsche installatie moet in ‘Fronius Solar.access’ zijn aangemaakt volgens
de instructies in de online help van ‘Fronius Solar.access’ (‘Fronius Solar.access’ openen / Beheer / Installaties / Installatie aanmaken)
NL
Verbinding maken met 'Fronius
Datalogger Web'
via 'Fronius Solar.access'
*)
*) Toegewezen IP-adres of toegewezen hostnaam van ‘Fronius Datalogger Web’
Start het programma 'Fronius Solar.access' op
1
Selecteer het menu-item 'Installaties' selecteren
2
Selecteer de gewenste fotovoltaïsche installatie
3
Na enige tijd komt de verbinding met de geselecteerde fotovoltaïsche installatie tot
stand. In de statusbalk links onderaan het scherm ziet u de melding 'online' verschijnen, evenals informatie over de versie van de datalogger.
27
Voor de netwerkbeheerder
Om de website van de datalogger te kunnen raadplegen buiten het LAN-netwerk:
-Configureer de netwerkrouter zo, dat aanvragen die binnenkomen via poort 80/TCP
en poort 15015/TCP worden doorgestuurd naar de datalogger
28
Verbinding maken met ‘Fronius Datalogger Web’ via
het internet en ‘Fronius Solar.web’
AlgemeenDoor de verbinding met ‘Fronius Datalogger Web’ via internet en ‘Fronius Solar.web’ kan
vanaf iedere willekeurige plaats op de wereld archiefgegevens en actuele gegevens van
een fotovoltaïsche installatie via het internet worden opgeroepen.
Bovendien bestaat de mogelijkheid, andere gebruikers een kijkje in de fotovoltaïsche installatie te geven en meerdere installaties met elkaar te vergelijken.
Functiebeschrijving
Voorwaarden -Internettoegang
De datalogger is verbonden met het internet (bijv. via een DSL router). De datalogger
meldt zich regelmatig bij het ‘Fronius Solar.web’ en stuurt dagelijks de opgeslagen gegevens.
‘Fronius Solar.web’ kan actief contact met ‘Fronius Datalogger Web’ opnemen, bijv. om actuele gegevens weer te geven.
-Internetbrowser
BELANGRIJK! 'Fronius Datalogger Web' kan zelf geen verbinding maken met het internet. In het geval van een DSL-aansluiting moet de internetverbinding tot stand worden gebracht met behulp van een router.
NL
-Registratie van de fotovoltaïsche installatie bij het 'Fronius Solar.web' (1)
Voor het registeren is de ID van de datalogger nodig. U vindt de ID van de datalogger
terug onder Instellingen / Systeeminformatie.
-Om actuele gegevens uit 'Fronius Solar.web' te kunnen opvragen, moet binnen 'Fronius Datalogger Web' onder de keuzemogelijkheid 'Huidige gegevens naar Solar.web
verzenden' het selectievakje 'Ja' zijn geactiveerd (2)
-Om archiefgegevens uit 'Fronius Solar.web' te kunnen opvragen, moet binnen 'Fronius Datalogger Web' onder de keuzemogelijkheid 'dagelijks' of 'eens per uur' onder 'Archiefgegevens naar Solar Web zenden' zijn geactiveerd (3).
29
(3)
(3)
(1)
(2)
Gegevens van
‘Fronius Datalogger Web’ opvragen via het
internet en via
‘Fronius Solar.web’
Voor de netwerkbeheerder
Om actuele gegevens en archiefgegevens uit ‘Fronius Datalogger Web’ te kunnen opvragen met behulp van ‘Fronius Solar.web’:
Open op de Fronius website ‘www.fronius.com’ de rubriek ‘Solar Electronics’
1
‘Fronius Solar.web’ starten
2
Nadere informatie met betrekking tot ‘Fronius Solar.web’ vindt u terug in de online
help.
De firewall zo configureren, dat het IP-adres van de dataloggers naar poort 49049/UDP
van ‘solarweb.fronius.com’ data kan verzenden.
Bij DSL-routers is het meestal mogelijk data naar het internet te verzenden en deze moeten daarom gewoonlijk niet worden geconfigureerd.
30
Datavolume berekenen
AlgemeenBij de verbinding met het 'Fronius Datalogger Web' worden gegevens beschikbaar die via
het internet moeten worden overgebracht.
De berekening van de omvang van de gegevens is voor de keuze van een geschikte internetaansluiting noodzakelijk.
De beschrijving van het datavolume hieronder biedt u een overzicht over de hoeveelheden
data die bij het werken met het 'Fronius Datalogger Web' beschikbaar zijn.
NL
Firmware-versies
voor de berekening van het datavolume
Datavolume berekenen
De berekening van het datavolume is gebaseerd op de firmwareversie V 2.3.xx en ouder
van het ‘Fronius Datalogger Web‘.
Nieuwere Firmwareversies kunnen vanwege een uitgebreide omvang van de werking een
groter datavolume tot gevolg hebben.
De berekening van het datavolume is afhankelijk van de geactiveerde functies van het
'Fronius Datalogger Web'.
FunctieDatavolume
Actuele data op 'Fronius
Solar.web' beschikbaar
maken
Actuele data op 'Fronius
Solar.web' bekijken
Archiefgegevens / logginggegevens naar 'Fronius Solar Web' versturen
Versturen van servicemeldingen of storingen
eenmalig
Actueel overzicht
per sensorkaart / sensorbox
Actueel vergelijkingsoverzicht
per inverter
Startpagina0 kB/h
Vergelijkingsoverzicht installaties0 kB/h
Overdrachtstijd
Bij dagelijks versturen
per servicemelding of storing
Bij direct versturen
per servicemelding of storing1 kB
1)
(Opslagsectoren per dag 2) x 4 kB) + 8 kB
3)
600 byte/minuut
150 byte
32 kB/h
42 kB/h
+ 300 kB/h
13 kB/h
+ 4 kB/h
1 kB/dag
+ 300 byte
1)
2)
3)
BELANGRIJK! Omdat de in de tabel vermelde waarden om "voorlopige gegevens" van de
'Fronius Datalogger Web' gaan en omdat bij de afrekening door de provider verschillen
kunnen optreden door diverse getalvarianten van het transfervolume, moet de berekende
totale waarde met 10 tot 20% worden verhoogd.
Als de functies uitgeschakeld zijn, kan er geen datavolume worden afgelezen.
alleen na het opnieuw starten van de Datalogger of een verbroken internetverbinding
Berekening van de opslagsectoren per dag volgens hoofdstuk "Logging", paragraaf "Opslagcapaciteit berekenen"
afhankelijk van de kwaliteit van de internetverbinding
31
Voor een update van de 'Fronius Datalogger Web' firmware is eveneens een bepaald datavolume nodig. Dit datavolume is afhankelijk van de grootte van het betreffende updatepakket en daarom kan er geen rekening mee worden gehouden bij de berekening van het
datavolume.
Rekenvoorbeelden
Voorbeeld 1 - thuisinstallatie
1 inverter;
geen sensorkaart / sensorbox;
Het ‘Fronius Datalogger Web‘ heeft een
24 h internetverbinding;
Archiefgegevens worden naar het 'Fronius Solar.web' verstuurd;
30 minuten overdrachtstijd;
inverters werken 14 h/dag;
15 minuten opslaginterval;
(daaruit ontstaat volgens de paragraaf
"Opslagcapaciteit berekenen" 1 opslagsector per dag)
Actuele gegevens worden dagelijks 15 minuten bekeken
Gemiddeld foutpercentage wordt met één
servicemelding per dag geregistreerd
Tussentotaal zonder veiligheid0,15 kB
+ (1 opslagsector/dag x 4 kB) + 8 kB = 12 kB
+ 1 servicemelding x 1 kB = 1 kB
+ 32 kB/h x 24 h = 768 kB
+ 0,6 kB/min x 30 min = 18 kB
+ 42 kB/h x 0,25 h = 10,5 kB
+ 0,15 kB
768,00 kB
18,00 kB
12,00 kB
10,50 kB
1,00 kB
809,65 kB
32
Veiligheidsfactor wordt met 10% meegerekend
Eindresultaat890,615 kB/dag
Voorbeeld 2 - grote installaties
809,65 kB + 10 %
100 inverters;
10 sensorkaarten / sensorboxen;
Het ‘Fronius Datalogger Web‘ heeft een
24 h internetverbinding;
Archiefgegevens worden naar 'Fronius
Solar.web' verstuurd;
120 minuten overdrachtstijd;
inverters werken 14 h/dag;
5 minuten opslaginterval;
(daaruit ontstaan volgens de paragraaf
"Opslagcapaciteit berekenen" 173 opslagsectoren per dag)
+ 0,15 kB
+ 32 kB/h x 24 h = 768 kB
+ 0,6 kB/min x 120 min = 72 kB
+ (173 opslagsectoren/dag x 4 kB)
+ 8 kB
= 700 kB
NL
Het actuele totaaloverzicht en het actuele
vergelijkingsoverzicht worden dagelijks
elk 2 uur bekeken
Gemiddeld foutpercentage wordt per 50
servicemeldingen per dag geregistreerd
Tussentotaal zonder veiligheid0,15 kB
Veiligheidsfactor wordt met 10% meegerekend
Eindresultaat9350,165 kB/dag
+ (13 kB/h + 100 x 4 kB/h) x 2 h
+ 50 servicemelding x 1 kB = 50 kB
+ 42 kB/h x 2 h
+ 300 kB/h x 10 x 2 h
= 6910 kB
768,00 kB
72,00 kB
700,00 kB
6910,00 kB
50,00 kB
8500,15 kB
8500,15 kB + 10 %
(ca. 9,35 MB/dag)
33
Algemene informatie voor de netwerkbeheerder
Algemene firewall-instellingen
Het verzenden van gegevens via internet is binnen DSL-routers meestal toegestaan, dus
deze routers hoeven normaal gesproken niet te worden geconfigureerd.
Als bestaande firewall-regels de verbinding met de Fronius-systeemmonitoring blokkeren,
moeten de volgende firewall-regels worden toegevoegd:
49049/UDP
Uitgang
Serviceberichten verzendenx-
Verbinding met de datamanager via 'Fronius Solar.web'
Verbinding met datamanager via Fronius Solar.access of Fronius Solar.service
Toegang tot de website van de datamanager-x
De firewall zodanig configureren dat het IP-adres van de Fronius-systeemmonitoring naar
poort 49049/UDP door 'fdmp.solarweb.com' data verzenden kan.
*) We raden aan om de toegang tot de webinterface van de Fronius-systeemmonitoring alleen vanuit beveiligde netwerken toe te staan. Als toegang vanaf het internet absoluut
noodzakelijk is (bijv. voor servicedoeleinden gedurende een beperkte periode), configureert u de netwerkrouter dan zodanig dat aanvragen aan een willekeurige externe poort
naar poort 80/TCP worden doorgestuurd.
Let op - de inverter is nu zichtbaar op het internet en er is een grote kans dat er netwerkaanvallen zullen optreden.
x-
-x
80/TCP *)
Ingang
Verzenden van
servicemeldingen bij een DSL
internetverbinding
‘Fronius Solar.web’ gebruiken en
servicemeldingen verzenden
Een traditionele DSL internetverbinding biedt open verbindingen tussen het LAN-netwerk
en het internet. DSL routers hoeven dan ook normaalgesproken niet speciaal te worden
geconfigureerd om toegang te verkrijgen tot ‘Fronius Solar.web’ en om servicemeldingen
te kunnen verzenden.
Voor het gebruik van ‘Fronius Solar.web’ of voor het verzenden van servicemeldingen is
een internetverbinding vereist.
‘Fronius Datalogger Web’ kan zelf geen verbinding maken met het internet. In het geval
van een DSL-aansluiting moet de internetverbinding tot stand worden gebracht met behulp
van een router.
34
Weergaven van ‘Fronius Datalogger Web’
OverzichtOp de website van ‘Fronius Datalogger Web’ kunnen de volgende weergaven worden ge-
toond:
-Actueel totaaloverzicht
-Actueel vergelijkend overzicht
NL
Actueel totaaloverzicht
Het actuele totaaloverzicht bevat:
-de vermogensgegevens van een fotovoltaïsche installatie
-de CO2-saving per dag en het totaal
-de Earnings per dag en het totaal
-Gegevens van een Sensor Card (indien beschikbaar)
(1)
(1)
(1)
)2()2(
Actueel vergelijkend overzicht
Data van een Sensor Card in het symbool (1):
de eerste drie meetkanalen van ‘Sensor Card 1’ worden weergegeven
Data van een Sensor Card onder het symbool (2):
beginnend bij Sensor Card 0, worden de eerste vier actieve meetkanalen van de in het systeem aanwezige Sensor Cards weergegeven
In het actuele vergelijkende overzicht kunnen meerdere inverters van een fotovoltaïsche
installatie met elkaar worden vergeleken.
Het actuele AC-vermogen van de inverters wordt, door middel van een balk in een diagram, weergegeven als percentage van het vermogen van de aan de betreffende inverter
aangesloten solarmodule. Voor elke inverter wordt een afzonderlijke balk weergegeven.
De kleur van de balk geeft het vermogensbereik van de inverter weer:
groen:het vermogen van de inverter komt overeen met het gemiddelde vermo-
gen van alle inverters
35
geel:het vermogen van de inverter wijkt enigszins af van het gemiddelde ver-
mogen van alle inverters
rood:het vermogen van de inverter wijkt sterk af van het gemiddelde vermogen
van alle inverters of er is sprake van een fout binnen de inverter
36
Instellingen van ‘Fronius Datalogger Web’
OverzichtOp de website van ‘Fronius Datalogger Web’ kunnen binnen het menu ‘Instellingen’ de vol-
gende keuzemogelijkheden worden ingesteld en bekeken:
NL
Keuzemogelijkheden opvragen en
bewerken
-Wachtwoorden
-Tijd / datum *)
-Weergaven
-Logging
-Netwerk
*) Het instellen van tijd en datum is verplicht
De bovenstaande keuzemogelijkheden worden elk afzonderlijk beschreven in de hieropvolgende secties.
-Solar.web
-Servicemeldingen
-Systeeminformatie
-Firmware-update
Verbinding met ‘Fronius Datalogger
1
Web’ tot stand brengen
Klik binnen het getoonde menu op ‘In-
2
stellingen’
Gewenste keuzemogelijkheid aanklik-
3
ken
De gekozen mogelijkheid wordt
geopend
Bekijk of bewerk de getoonde keuze-
4
mogelijkheid.
Klik om de gewenste handeling uit te
5
voeren (bijv. opslaan, synchroniseren,
update uitvoeren, etc.) op de desbetreffende knop
De gewijzigde data worden overgenomen
37
Wachtwoorden
AlgemeenDoor het verstrekken van wachtwoorden wordt de toegang tot het ‘Fronius Datalogger
Web’ geregeld.
Hiervoor staan twee verschillende soorten wachtwoorden ter beschikking:
-het gebruikerswachtwoord (user)
-het beheerderswachtwoord (administrator)
BELANGRIJK! Nieuwe wachtwoorden worden pas geactiveerd, wanneer de schakelaar
voor het IP-adres op de datalogger wordt ingesteld op ‘assigned IP’.
Wachtwoorden
Gebruikerswachtwoord (user)
Indien een gebruikerswachtwoord wordt ingevoerd, heeft de gebruiker hiervan enkel leesrechten tot ‘Fronius Datalogger Web’. De gebruiker heeft geen toegang tot het menu ‘Instellingen’.
Indien er een gebruikerswachtwoord is toegekend, moet de gebruiker telkens wanneer hij
of zij een verbinding maakt met ‘Fronius Datalogger Web’, de gebruikersnaam en het
wachtwoord invoeren.
Gebruikersnaam = user
38
Beheerderswachtwoord (admin)
Indien een beheerderswachtwoord wordt ingevoerd, heeft de gebruiker hiervan zowel
lees- als schrijfrechten tot ‘Fronius Datalogger Web’. De gebruiker heeft toegang tot het
menu ‘Instellingen’ en alle instellingen kunnen door de gebruiker worden gewijzigd.
Indien er een beheerderswachtwoord is toegekend, moet de gebruiker telkens wanneer hij
of zij binnen ‘Fronius Datalogger Web’ het menu ‘Instellingen’ wil openen, de correcte gebruikersnaam en het bijbehorende wachtwoord invoeren.
Gebruikersnaam = admin
NL
Wachtwoord vergeten?
Directe verbinding volgens de bijlage 'Snelle installatie' met ‘Fronius Datalogger
1
Web’ tot stand brengen
http://www.fronius.com/QR-link/4204101438
Fronius Datalogger Web Snelle installatie
De website van het ‘Fronius Datalogger Web’ wordt weergegeven (zonder naar de
wachtwoorden te vragen)
Stel het wachtwoord opnieuw in
2
39
Tijd/datum
AlgemeenTijd en datum hebben meerdere taken in het systeem.
Bij elk datapunt dat gelogd wordt, worden tijd en datum opgeslagen.
Voor gebruik van 'Fronius Datalogger Web' moeten de tijd en datum worden ingesteld. De
datalogger kan pas gegevens registeren op het moment dat de tijd en datum zijn ingesteld.
Tijd/datum
(1)
(4)
(6)(7)(8)
(1)
(4)
(7)
(6)
(2)(3)
(5)
(9)(10)
(5)
(7a)
)3()2(
(8)
40
(1)Tijdsaanduiding op de datalogger
(2)Datumaanduiding op de datalogger
(3)Tijdzone op de datalogger
(9)
(7b)
(10)
(4)Optie voor de instelling van tijd en datum: synchroon met de pc/ laptop of handma-
tig
(5)automatische omschakeling naar de zomer- of wintertijd
BELANGRIJK! Indien u ervoor kiest de omstelling naar zomer- of wintertijd automatisch
te laten verlopen, let er dan op dat u de juiste tijdzone opgeeft.
(6)Tijd van pc / laptop bij pc-synchrone instelling Veld voor instellen van de tijd bij
handmatige instelling
(7)Datum van de pc/ laptop bij pc-synchrone instelling
(7a) Kalendersymbool
(7b)Kalendersymbool (opent zich wanneer u het kalendersymbool aanklikt)
(8)Veld voor het instellen van de tijdzone
(9)Knop ‘Synchroniseren’
(10)Knop ‘Afbreken’
NL
41
Weergaven
AlgemeenDe configuratie van de website van ‘Fronius Datalogger Web’ wordt in het onderdeel Weer-
gaven uitgevoerd. Taal, opbrengsten en data voor het vergelijkend overzicht en het totaaloverzicht kunnen hier worden ingesteld. Instellingen voor inverters en Sensor Cards
voert u in de daarvoor bestemde submenu's uit.
Weergaven
Weergave 'Algemeen'
(1)
(2)
Onder ‘Earnings’ (1) kunt u het verrekentarief per kWh invoeren, alsmede de valuta waarin
de verrekening moet worden uitgevoerd. De Earnings zullen in het actuele totaaloverzicht
worden getoond.
Onder ‘CO2 factor’ (2) kan de CO2-besparing per kWh en de maateenheid voor het berekenen van de CO2-besparing worden ingesteld. De CO2-besparing wordt weergegeven in
het actuele totaaloverzicht.
(3)
42
De website van het ‘Fronius Datalogger Web’ wordt noch in de taal van de gebruikte browser noch in de laatst gekozen taal weergegeven. De taal kan met behulp van het taalkeuzeveld (3) worden ingesteld.
Weergaven - Inverters
Onder ‘Inverters’ worden de gegevens voor het vergelijkend overzicht vastgelegd:
Selecteer de inverters, die u in het vergelijkend overzicht wilt opnemen
1
Geef voor iedere inverter het bijbehorende rendement van de solarmodule op (stan-
2
daard wordt hier het nominaal vermogen van de inverter ingevoerd)
Geef met behulp van de knop ‘Overnemen’ het PV-vermogen op voor de betreffende
3
inverter
Op de knop 'Opslaan' klikken
4
NL
Weergaves - Sensor Cards
De instellingen voor het vergelijkend overzicht worden overgenomen.
Onder ‘Sensor Cards’ kan voor elke sensorwaarde van een Sensor Card een specifieke
kanaalnaam worden ingesteld (bijvoorbeeld: Windsnelheid)
Kies de Sensor Card uit waarvan de kanaalnamen moeten worden gewijzigd
1
Voer de gewenste kanaalnamen in
2
43
Op de knop ‘Opslaan’ klikken
3
De instellingen voor het totaaloverzicht worden overgenomen.
44

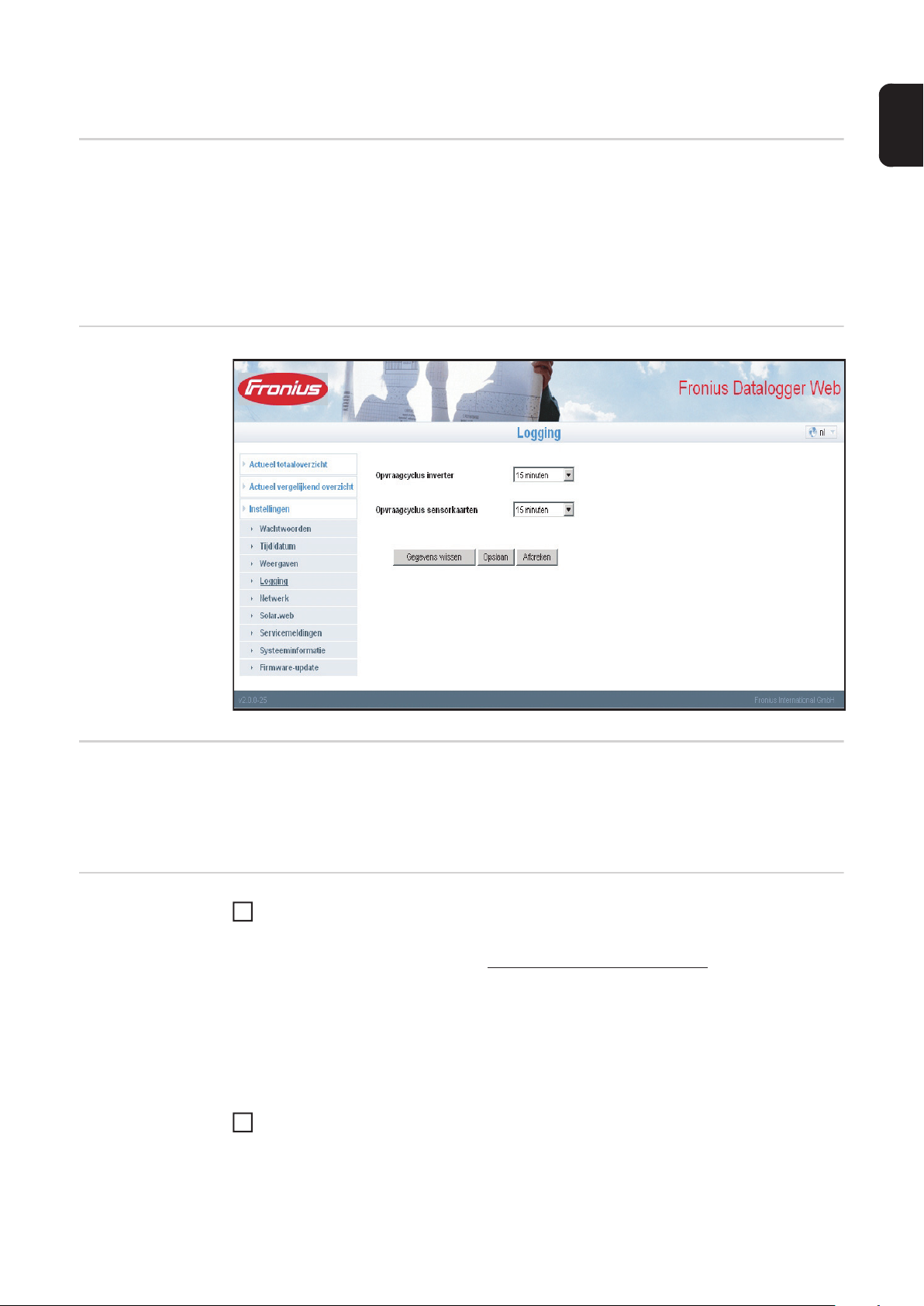

Logging
AlgemeenDe datalogger slaat met bepaalde intervallen de actuele gegevens op van alle op het sys-
teem aangesloten inverters, Fronius Sensor Cards of Fronius Sensor Boxes. Het opslaginterval kan worden ingesteld op 5 tot 30 minuten.
Met behulp van een pc/ laptop en de pc-software "Fronius Solar.access", kunnen de gegevens efficiënt en overzichtelijk worden verwerkt, gearchiveerd en in beeld worden gebracht.
Logging
NL
OpslagcapaciteitBij een fotovoltaïsche installatie met een inverter heeft de datalogger bij een opslaginterval
van 15 minuten een opslagcapaciteit van 5 jaar en 7 maanden.
Afhankelijk van het aantal geïntegreerde inverters of Fronius Sensor Cards / Boxen in het
systeem, wordt de opslagcapaciteit overeenkomstig kleiner.
Opslagcapaciteit
berekenen
Logpunten voor inverters en Fronius Sensor Card / Boxes bepalen
Som van de loggingpunten = (2 x 56) + (1 x 96) = 208
(2 x 56) ... 2 inverters, (1 x 96) ... 1 Sensor Card
3.Opslagsectoren per dag:
Opslagsectoren =
4.Afronden:
1,825 2
5.Opslagcapaciteit [Dagen]:
Opslagcapaciteit =
Opslagcapaciteit [Dagen] =
2048
= 1024 dagen (= 2 jaar, 9 maanden, 18 dagen)
2
Opslagsectoren per dag
208
= 1,825
114
2048
Overschrijven
van gegevens bij
een vol geheugen
46
Wanneer het geheugen van de datalogger vol is, worden de oudste gegevens gaandeweg
overschreven door de meest recente gegevens.
Knop ‘Data wissen’
Met de knop ‘Data wissen’ worden alle loggegevens verwijderd die zijn opgeslagen in ‘Datalogger Web’.
BELANGRIJK! Tijdens het verwijderen mag de voeding van ‘Datalogger Web’ niet worden
onderbroken.
NL
47
Netwerk
AlgemeenDe configuratie van ‘Fronius Datalogger Web’ ten behoeve van de integratie in een be-
staand netwerk, wordt uitgevoerd binnen de keuzemogelijkheid ‘Netwerk’.
Nadere informatie met betrekking tot de configuratie van ‘Fronius Datalogger Web’ kunt u
vinden in de sectie‘Fronius Datalogger Web configureren voor een netwerk’.
Netwerk
NetwerkdiagnoseIn de keuzemogelijkheid ‘Network diagnostics’ kunnen ‘ping’- en ‘traceroute’-commando's
worden opgegeven.
48
‘Ping-commando’
met een ‘ping’-commando kan worden gecontroleerd of een ‘host’ bereikbaar is en hoeveel
tijd de gegevensoverdracht in beslag neemt.
‘Ping’-commando versturen:
in het veld ‘Host:’ een hostnaam invoeren
1
Klik op de knop ‘ping’
2
NL
-het ping-commando wordt verstuurd
-de vastgelegde gegevens worden weergegeven
‘Traceroute-commando’
met een ‘traceroute’-commando kan worden vastgesteld via welke tussenstations gegevens worden overgedragen naar de ‘host’.
‘Traceroute’-commando versturen:
in het veld ‘Host:’ een hostnaam invoeren
1
Klik op de knop ‘traceroute’
2
-het traceroute-commando wordt verstuurd
-de vastgelegde gegevens worden weergegeven
49
Solar.web
Algemeen‘Fronius Datalogger Web’ kan met behulp van de keuzemogelijkheid ‘Solar Web’ een
rechtstreekse verbinding leggen met ‘Fronius Solar.web’.
Nadere informatie met betrekking tot ‘Fronius Solar.web’ kunt u vinden in de sectie ‘Verbinding maken met Fronius Datalogger Web via het internet en Fronius Solar.web’ of in de
online help van ‘Fronius Solar.web’.
Solar.web
Dagelijkse gegevensoverdracht
aan Solar.web
Uurlijkse gegevensoverdracht
aan Solar.web
(1)
(4)
Als de keuzemogelijkheid ‘daily’ is geactiveerd, kan worden ingesteld:
-Op welke tijd van de dag er gegevens moeten worden overgedragen (1)
-Of er elke dag gegevens moeten worden overgedragen (2)
-Of er alleen op bepaalde dagen gegevens moeten worden overgedragen (3)
Als de keuzemogelijkheid ‘hourly’ is geactiveerd, kan worden ingesteld:
-Op welke tijden van de dag er gegevens moeten worden overgedragen (4)
-Of er op elk vol uur van de dag gegevens moeten worden overgedragen (5)
(2)
(3)
(5)
50
Servicemeldingen
AlgemeenServicemeldingen of foutmeldingen van inverters, ‘Fronius String Control’, etc., worden
naar de datalogger verzonden en opgeslagen. Binnen de keuzemogelijkheid ‘Servicemeldingen’ wordt vastgelegd op welke wijze servicemeldingen worden gecommuniceerd.
Deze communicatie kan plaatsvinden via:
-E-mail
-fax
-sms
-relaiscontact
-zoemer
Met behulp van ‘Fronius Solar.web’ of ‘Fronius Solar.access’ kan een aanvullende analyse
van de servicemeldingen worden uitgevoerd.
Servicemeldingen
(1)
(2)
NL
(7)(6)(5)(4)(3)
(8)
(15)
(24)
(1)Naam van de installatie
Wordt genoemd in de tekst van de servicemelding.
BELANGRIJK! De naam van de installatie dient ter identificatie van de fotovoltaïsche installatie, waarvandaan het bericht is verzonden. Voer de naam van de installatie dan ook altijd in.
(2)Keuzeveld voor de taal waarin de servicemelding moet worden verzonden
(3)Melding aan de e-mail ontvanger
activeren, om de servicemeldingen aan een of meerdere e-mailadres(sen) te sturen
(9)
(16)
(18)(17)
(22)
(25)
(26)
(12)(11)(10)
(19)
(23)
(20)
(14)(13)
(21)
(4)Veld voor een tot max. 10 e-mailadres(sen)
meerdere e-mailadressen met ‘ ; ‘ scheiden
(5)Keuzeveld waarin kan worden aangegeven of de servicemelding meteen of op een
bepaald tijdstip per e-mail moet worden verzonden
51
(6)Keuzeveld waarin u kunt aanduiden op welk tijdstip een servicemelding per e-mail
moet worden verzonden
(7)Knop ‘Send test e-mail’
(8)Melding aan faxontvanger
activeren, om de servicemeldingen naar een faxnummer te verzenden
(9)Veld waarin de landcode moet worden ingevoerd
bijvoorbeeld: +31 = landcode voor Nederland
(10)Veld voor het kengetal van het faxnummer
(11)Veld voor het faxnummer
(12)Veld voor dagelijks verzenden
(13)Keuzeveld waarin u kunt aanduiden op welk tijdstip een servicemelding per fax
moet worden verzonden
(14)Knop ‘Send test fax’
(15)Melding aan SMS-ontvanger
activeren, om de servicemeldingen als een SMS naar een telefoonnummer te verzenden
(16)Veld waarin de landcode moet worden ingevoerd
bijvoorbeeld: +31 = landcode voor Nederland
(17)Veld waarin het kengetal moet worden ingevoerd
(18)Veld voor het telefoonnummer
(19)Veld voor dagelijks verzenden
(20)Keuzeveld waarin u kunt aanduiden op welk tijdstip een servicemelding per sms
moet worden verzonden
(21)Knop ‘Send test-SMS’
BELANGRIJK! Controleer uw instellingen door een testbericht te verzenden.
(22)Op de knop ‘Opslaan’ klikken
(23)Knop ‘Afbreken’
52
(24)Veld voor de landcode
voor een waarschuwing direct ter plaatse.
Naast het akoestische signaal van de zoemer kunnen via de relaisuitgang meerdere waarschuwingssignalen worden aangestuurd (bijv. claxon, waarschuwingslamp, enz.).
Het potentieelvrije contact is als opener en sluiter uitgevoerd en voor de volgende
max. spanningen en stroomsterktes geconstrueerd (alleen bij pure ohmische lasten):
42 V AC / 6A
60 V DC / 400 mA
40 V DC / 1 A
30 V DC / 6 A
Zoemer en relais worden met de schakelaar Alarm op de datalogger geactiveerd
of gedeactiveerd. Een alarm wordt met de schakelaar bevestigd, wanneer deze
kort in de stand 'Alarm off' wordt gezet.
Als testfunctie worden bij het omschakelen naar ‘Alarm on’ zoemer en relais kortstondig geactiveerd.
(25)Knop 'Test uitvoeren’
schakelt relais en zoemer gedurende 1 seconde in, wanneer de alarmschakelaar
op ‘Alarm on’ is ingesteld
(26)Knop ‘Alarm bevestigen’
reset een afgegaan alarm, schakelt relais en zoemer uit
NL
53
Systeeminformatie
Algemeen Binnen de keuzemogelijkheid ‘Systeeminformatie’ vindt u de volgende systeeminformatie
met betrekking tot ‘Fronius Datalogger Web’:
- Datalogger ID- Gateway
- Printplaatversie- DNS-server
- Softwareversie- LED-States
- Systeemtijd- IP-adres
- Uptime- Subnet-masker
- User agent- MAC-adres
Systeeminformatie
192.168.1.1
192.168.1.1
192.168.1.180
(1)
(2)
(1)Knop ‘Datalogger opnieuw starten’
voor het opnieuw opstarten van het ‘Datalogger Web’
(2)Knop ‘Fabrieksinstellingen opnieuw instellen’ met de volgende keuzemogelijkhe-
den:
alle instellingen behalve het netwerk
voor het terugstellen van het ‘Datalogger Web’ op de fabrieksinstellingen
Netwerkinstellingen blijven behouden.
alle instellingen
voor het terugstellen van het ‘Datalogger Web’ en de netwerkinstellingen op de fabrieksinstellingen
54
BELANGRIJK! Het klikken op de knop ‘Fabrieksinstellingen opnieuw instellen' heeft geen
gevolgen voor de tijd- en datuminstellingen. Wanneer het 'Datalogger Web' op de fabrieksinstellingen wordt teruggezet, moeten de tijd- en datuminstellingen worden gecontroleerd.
Firmware-update
AlgemeenMet behulp van de keuzemogelijkheid ‘Firmware update’ kan de firmware van ‘Fronius Da-
talogger Web’ worden geactualiseerd. Een firmware-update kan worden uitgevoerd via
LAN of het web.
NL
Automatisch zoeken naar updates
Als de keuzemogelijkheid ‘Automatic update search’ (1) is geactiveerd, zoekt ‘Datalogger
Web’ eenmaal per dag automatisch naar updates. Zijn er nieuwe updates beschikbaar,
dan worden deze weergegeven in de grijze balk (2).
(1)
192 168 1 50
(2)
Handmatig naar
updates zoeken
Als de keuzemogelijkheid 'Automatic update search' niet is geactiveerd, wordt er niet automatisch naar updates gezocht.
Om handmatig naar updates te zoeken, klikt u op de knop 'Nu controleren' (3)
1
(3)
192 168 1 50
55
Firmware-update
uitvoeren via het
web
192 168 1 50
Werkwijze:
Open de website van 'Fronius Datalogger Web' met behulp van uw internetbrowser
1
Open Instellingen / Firmware-update
2
Op de knop 'Update uitvoeren' klikken
3
OPMERKING!
Het updateproces kan enige minuten in beslag nemen.
De voeding en de internetverbinding van 'Fronius Datalogger Web' mogen gedurende
deze tijd niet worden onderbroken. De webinterface is tijdens de update niet toegankelijk
en er kan geen verbinding worden gemaakt met 'Fronius Solar.access' of 'Fronius Solar.web'. De update is beëindigd wanneer de 'LED voeding' weer groen oplicht.
Mocht u geen verbinding met de server kunnen maken:
-deactiveer gedurende de update uw firewall
-probeer het vervolgens opnieuw
BELANGRIJK! Als er voor de verbinding met internet een proxyserver wordt gebruikt:
-moet de keuzemogelijkheid 'Proxyserver voor web-update gebruiken' zijn geactiveerd
-moeten de benodigde gegevens worden ingevoerd
56
Firmware-update
uitvoeren via LAN
192 168 1 50
Werkwijze:
Actuele firmware downloaden vanaf de Fronius-homepage
1
De gedownloade update op de pc / laptop uitvoeren
2
NL
Een webserver wordt gestart, waarvan de Fronius Datalogger Web de benodigde data
downloadt.
Open de website van 'Fronius Datalogger Web' met behulp van uw internetbrowser
3
Open Instellingen / Firmware-update
4
Het IP-adres van de pc /laptop typen
5
Op de knop 'Update uitvoeren' klikken
6
OPMERKING!
Het updateproces kan enige minuten in beslag nemen.
De voeding en de internetverbinding van 'Fronius Datalogger Web' mogen gedurende
deze tijd niet worden onderbroken. De webinterface is tijdens de update niet toegankelijk
en er kan geen verbinding worden gemaakt met 'Fronius Solar.access' of 'Fronius Solar.web'. De update is beëindigd wanneer de 'LED voeding' weer groen oplicht.
Mocht u geen verbinding met de server kunnen maken:
-deactiveer gedurende de update uw firewall
-probeer het vervolgens opnieuw
57
Technische gegevens
Technische gegevens
Opslagcapaciteit 16 MByte
Voedingsspanning12 V DC
Energieverbruiktyp. 1,43 W
BeschermingsgraadIP 20
Afmetingen190 x 114 x 53 mm
4.69 x 4.49 x 2.09 in.
Relaisuitgang*42 V AC / 6 A
60 V DC / 400 mA,
40 V DC / 1 A, 30 V DC / 6A
Maximale kabeldoorsnede voor de relaisuitgang0,08 - 1,5 mm²
AWG 14 - 28 (USA / Canada)
Ethernet (LAN)
(WLAN)
RS 485 (Solar Net)RJ 45
Aansluiting externe voeding 12 V DC, max. 1 A, Class 2
Kabeldoorsnede voor aansluiting externe voeding 0,13 - 1,5 mm²
AWG 16 - 24 (USA / Canada)
Omgevingstemperatuur0 - 50 ° C
RJ 45, 100 MBit
via USB WLAN-Stick**
32 - 122 °F
*Waarden gelden alleen bij Ohmbelasting
**optioneel beschikbaar
58
NL
59
Fronius Worldwide - www.fronius.com/addresses
Fronius International GmbH
4600 Wels, Froniusplatz 1, Austria
E-Mail: pv-sales@fronius.com
www.fronius.com
Under www.fronius.com/addresses you will find all addresses of our sales branches and partner firms!
Fronius USA LLC Solar Electronics Division
6797 Fronius Drive, Portage, IN 46368
E-Mail: pv-us@fronius.com
www.fronius-usa.com
Loading...
+ hidden pages
You need points to download manuals.
1 point = 1 manual.
You can buy points or you can get point for every manual you upload.
