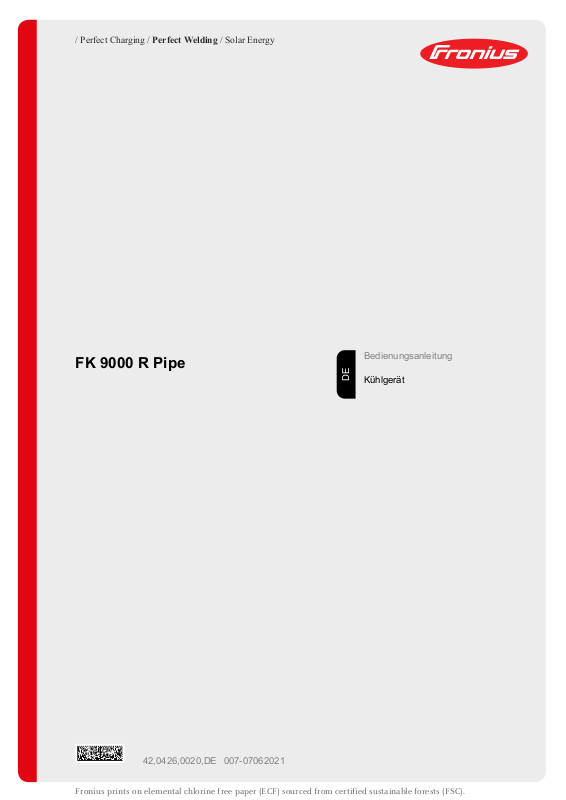

FK 9000 R Pipe
Bedienungsanleitung
DE
Kühlgerät
42,0426,0020,DE 007-07062021
Allgemeines
Einleitung Wir danken Ihnen für Ihr entgegengebrachtes Vertrauen und gratulieren Ihnen zu Ihrem
technisch hochwertigen Produkt aus dem Hause Fronius. Das vorliegende Dokument
dient zur Ergänzung der Bedienungsanleitung Ihres Gerätes.
DE
Sicherheit
Fehlbedienung kann schwerwiegende Personen- und Sachschäden verursachen.
Beschriebene Funktionen erst anwenden, wenn folgende Dokumente vollständig gelesen und verstanden wurden:
▶
▶
Gerätekonzept Die digitale Geräteserie zeichnet sich aus durch hervorragende Schweißeigenschaften
und eine unvergleichliche Präzision im Schweißprozess. Mikroprozessor gesteuerte
Inverterstromquellen ermöglichen exakt reproduzierbare Schweißergebnisse.
Zum Schweißen von Pipelines wird das Schweißsystem TimeTwin Digital in Kombination
mit einem automatisierten Schweißprozess eingesetzt. Dabei schweißen bis zu vier
Twin-Schweißbrenner gleichzeitig an der Pipeline.
Einsatzgebiete Die Systemkomponenten der Pipe-Serie wurden speziell für den Pipeline-Bau unter
extremen klimatischen Bedingungen konzipiert. Mit Betriebstemperaturen von minus
50°C bis plus 40°C reicht das Einsatzgebiet von Alaska bis zur Sahara.
WARNUNG!
diese Bedienungsanleitung
sämtliche Bedienungsanleitungen der Systemkomponenten, insbesondere Sicher-
heitsvorschriften
Informationen
zum Kühlmittel
VORSICHT!
Gefahr durch Verwendung von unzulässigen Kühlmittel.
Schwerwiegende Sachschäden können die Folge sein.
Ausschließlich beim Hersteller erhältliche Kühlmittel verwenden.
▶
Unterschiedliche Kühlmittel nicht mischen.
▶
Bei Kühlmittelwechsel das gesamte Kühlmittel wechseln.
▶
Bei Umstieg vom ethanolbasierten Kühlmittel auf das Kühlmittel FCL 10 unbedingt
▶
das Change Kit FCL10 verwenden und die mitgelieferten Anweisungen befolgen.
3
FK 9000 R Pipe
Allgemeines Das Kühlgerät FK 9000 R Pipe ist ein Kühlgerät, das speziell für den Einsatz unter extre-
men klimatischen Bedingungen konzipiert wurde.
HINWEIS!
Informationen zu Funktion und Bedienung sind der mitgelieferten Bedienungsanleitung des Standard Kühlgerätes zu entnehmen.
Bei Abweichenden Eigenschaften oder Funktionen der Pipe-Serie gegenüber dem Standard Kühlgerät gelten die Angaben im vorliegenden Dokument.
VORSICHT!
Zum Befüllen des Kühlgerätes FK 9000 R Pipe nur original Fronius Kühlmittel Pipe
verwenden.
Andere Frostschutzmittel sind wegen ihrer elektrischen Leitfähigkeit bzw. Verträglichkeit
und aufgrund der hohen thermischen Belastung nicht geeignet.
Sonderausstattung
Technische Daten
- Spezielle Kühlmittelpumpe und Förderschläuche für den Tieftemperaturbereich
- Spezielles Kühlmittel mit verbesserten thermischen Eigenschaften für den Tieftemperaturbereich
- Pipe- und Durchfluss-Wächter
- Wasserfilter
- Autotrafo
Lagertemperatur - 50 °C bis + 55 °C
-58 °F bis 131 °F
Betriebstemperatur - 10 °C bis + 40 °C
14 °F bis 104 °F
Versorgungsspannung (Autotrafo) 200 / 230 / 400 / 440 / 460* V
Netzspannungstoleranz +/-10 %
Netzfrequenz 50/60 Hz
Kühlleistung bei Q=1l/min +40 °C (104 °F) 1650 W
Max. Fördermenge 5 l / min (1.32 gal./min) [US]
Max. Pumpendruck 6 bar (87 psi.)
Max. Förderhöhe ca. 45 m (147.64 ft.)
Kühlmittelinhalt 9 l (2.38 gal.) [US]
Sensorik Wasserwächter <0,7 l
Temperatur >70 °C
Schutzart IP 23
Maße l x b x h 2x725x290x250 mm
(2x28.54x11.24x9.85 in.)
Gewicht (ohne Kühlmittel) 30 kg (66.14 Ibs.)
* Werkseinstellung 460 V
4
DE
5
6
DE
7
