FK 6000
FK 6000 Pipe
FK 6000 - 400 V
Bedienungsanleitung
DE
Kühlgerät
42,0426,0018,DE 010-02062021
Inhaltsverzeichnis
Sicherheitsvorschriften 5
Erklärung Sicherheitshinweise 5
Allgemeines 5
Bestimmungsgemäße Verwendung 6
Umgebungsbedingungen 6
Verpflichtungen des Betreibers 6
Verpflichtungen des Personals 6
Netzanschluss 7
Selbst- und Personenschutz 7
Angaben zu Geräuschemissions-Werten 8
Gefahr durch schädliche Gase und Dämpfe 8
Gefahr durch Funkenflug 8
Gefahren durch Netz- und Schweißstrom 9
Vagabundierende Schweißströme 10
EMV Geräte-Klassifizierungen 10
EMV-Maßnahmen 10
EMF-Maßnahmen 11
Besondere Gefahrenstellen 11
Anforderung an das Schutzgas 12
Gefahr durch Schutzgas-Flaschen 13
Gefahr durch austretendes Schutzgas 13
Sicherheitsmaßnahmen am Aufstellort und beim Transport 13
Sicherheitsmaßnahmen im Normalbetrieb 14
Inbetriebnahme, Wartung und Instandsetzung 15
Sicherheitstechnische Überprüfung 15
Entsorgung 15
Sicherheitskennzeichnung 15
Datensicherheit 16
Urheberrecht 16
Allgemeines 17
Gerätekonzept 17
Einsatzgebiet 17
Informationen zum Kühlmittel 17
Sonderausführungen 17
Inbetriebnahme 19
Allgemeines 19
Garantiebestimmungen für die Kühlmittel-Pumpe 19
Informationen zum Kühlmittel 19
Kühlmittel einfüllen 19
Kühlgerät entlüften 19
Kühlgerät in Betrieb nehmen 20
Schweißbrenner-Wechsel 20
Bedienelemente und Anschlüsse 21
Sicherheit 21
Vorderseite 21

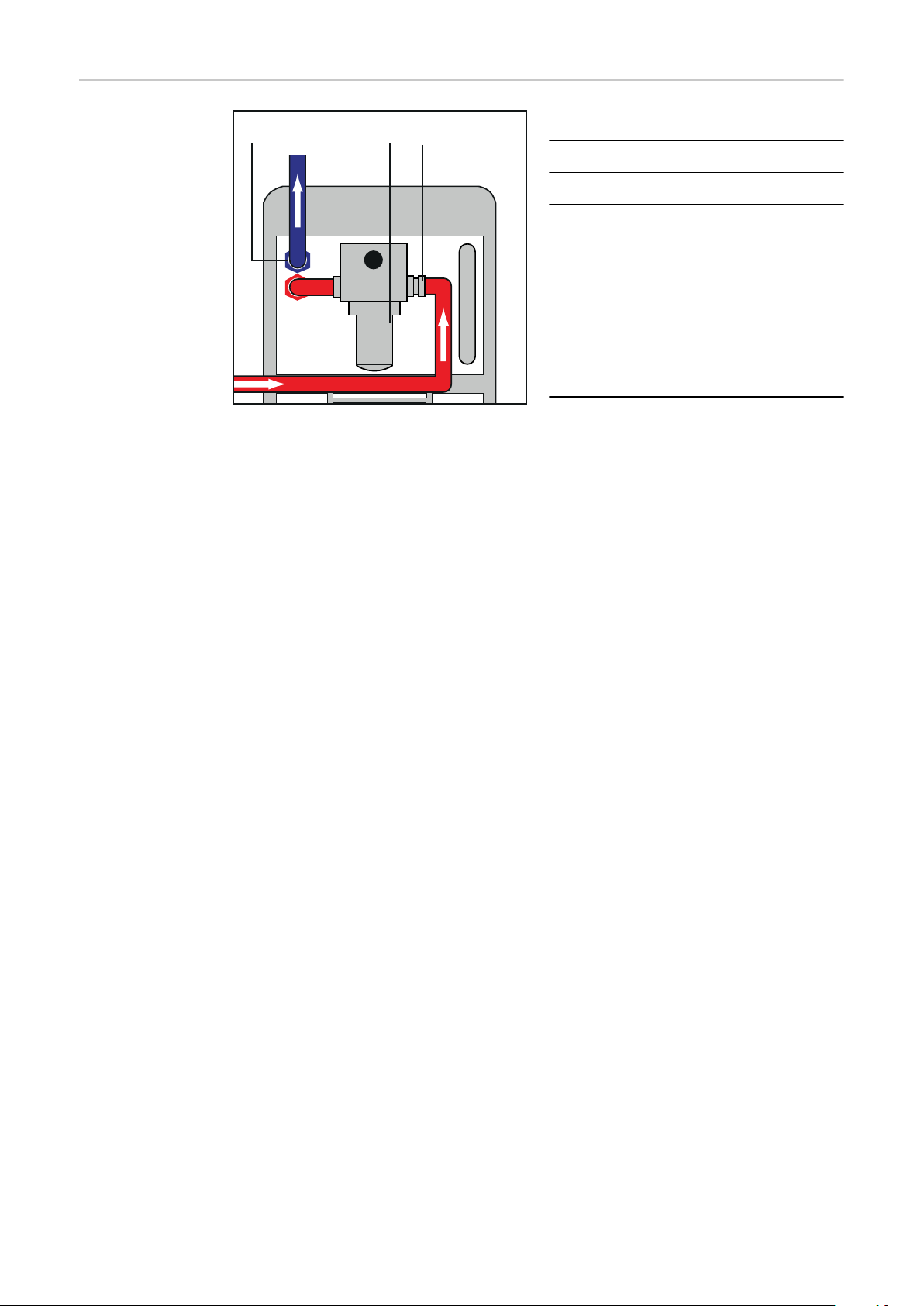

Rückseite 22
Konfigurationsmöglichkeiten 23
Sicherheit 23

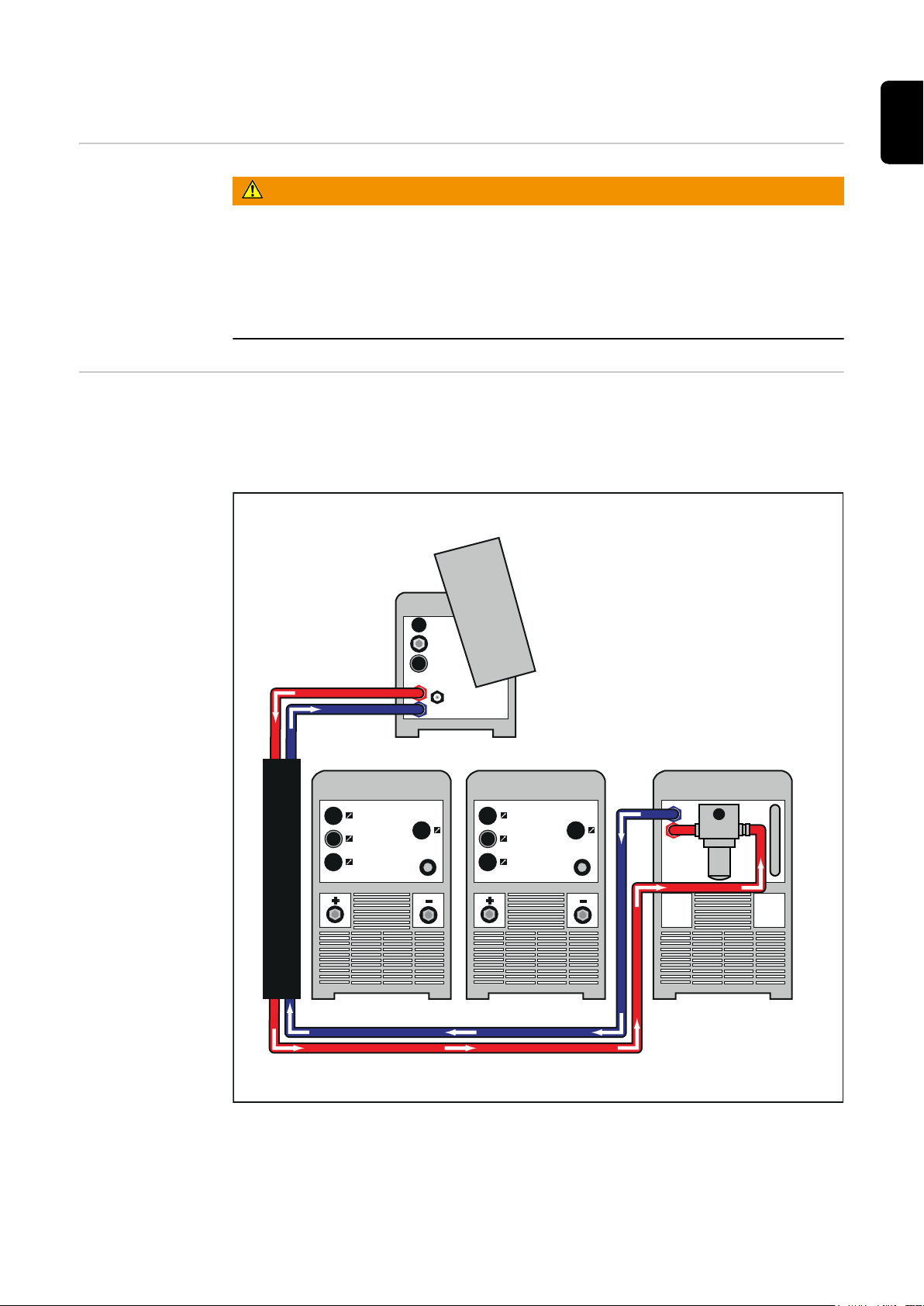

Standard Konfiguration mittels Verbindungs-Schlauchpaket oder Verbindungsschläuchen 23

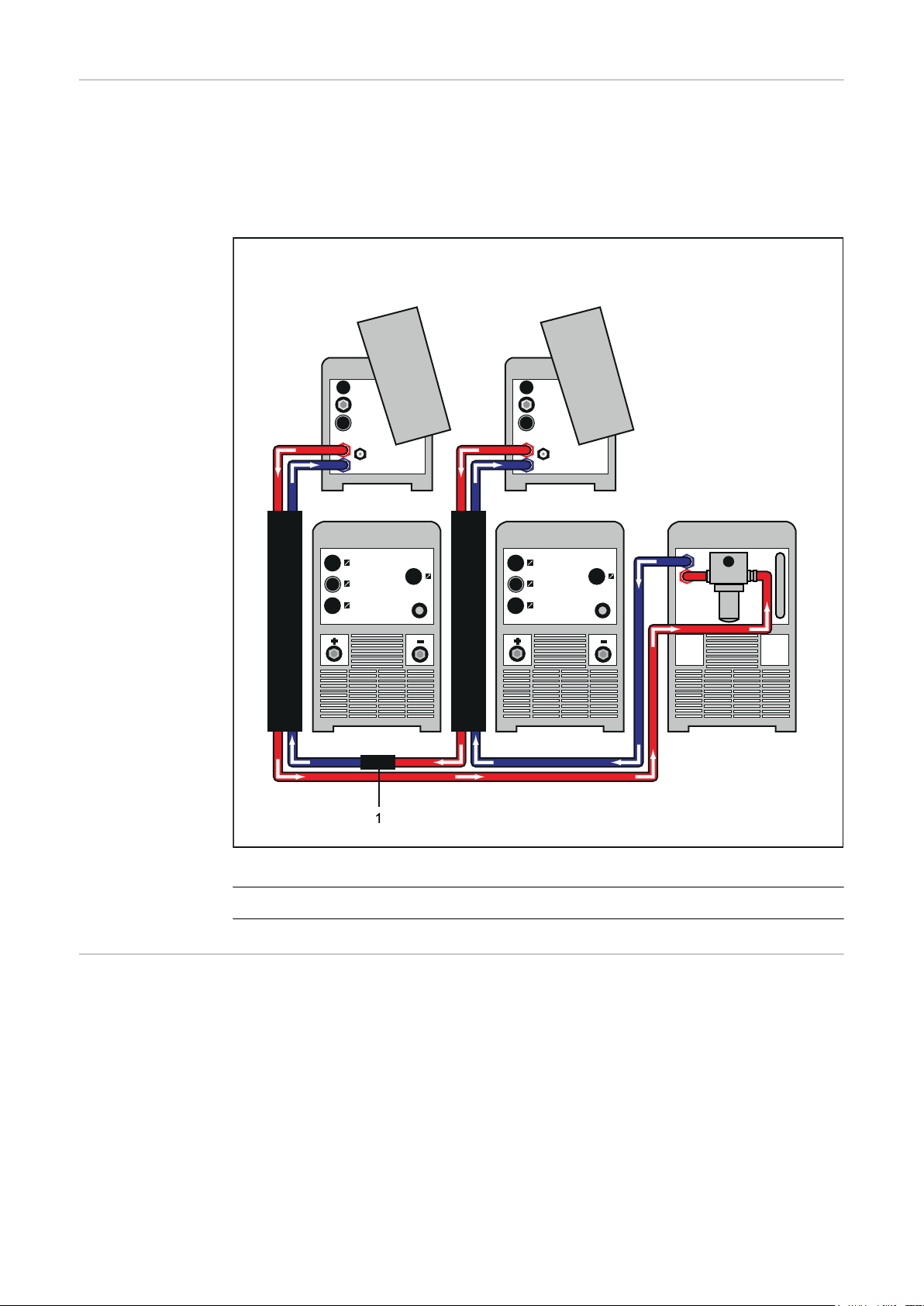

Serienschaltung mittels Verbindungs-Schlauchpaket 24

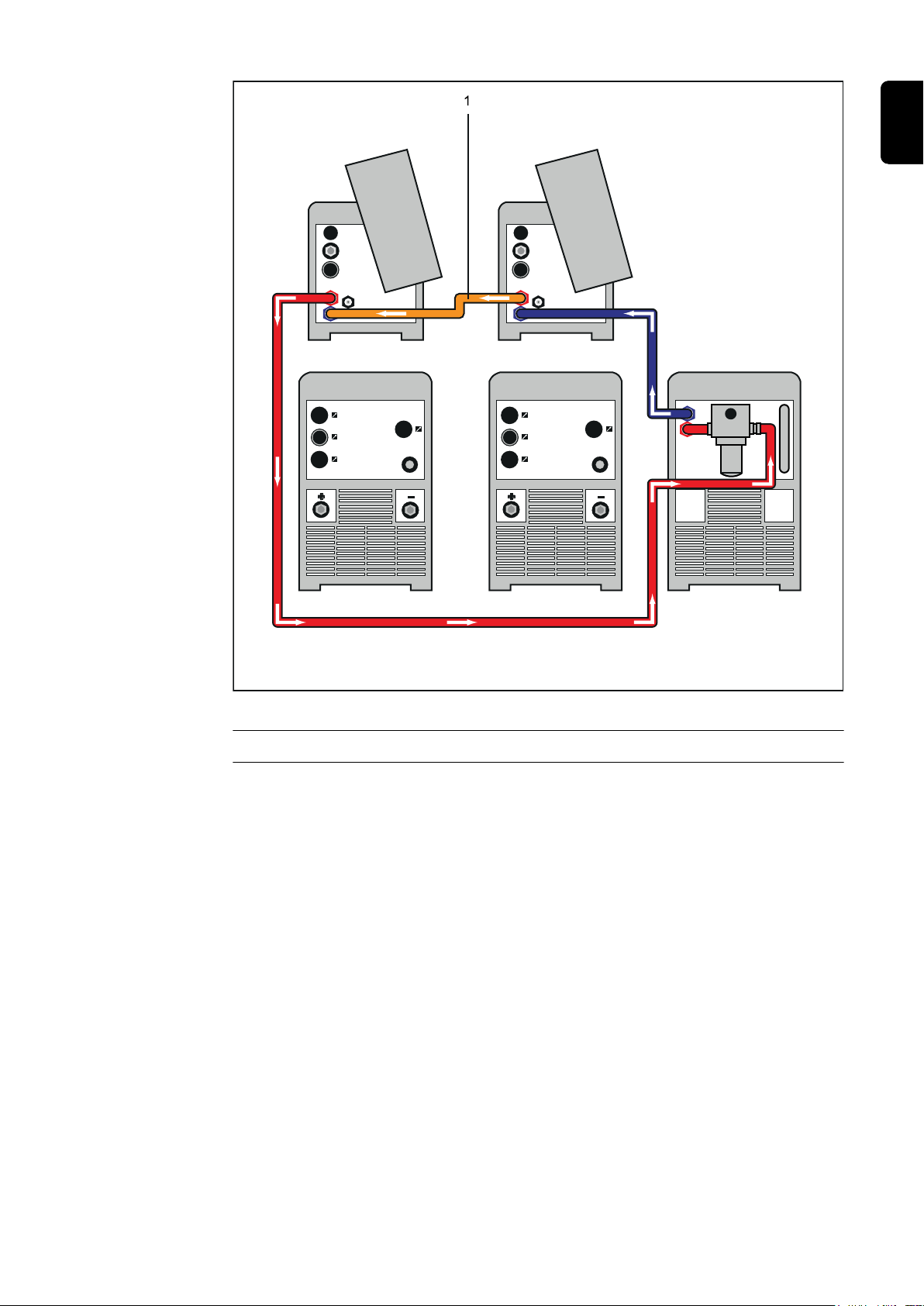

Serienschaltung mittels Verbindungsschläuchen 24
Vor der Inbetriebnahme 26
Sicherheit 26
Bestimmungsgemäße Verwendung 26
Aufstellbestimmungen 26
Netzanschluss 27
Netzspannung bei FK 6000 27
Netzspannung bei FK 6000 Pipe einstellen 28
Netzspannung bei FK 6000 - 400 V einstellen 28
Pflege, Wartung und Entsorgung 29
DE
3
Allgemeines 29
Sicherheit 29
Symbole für Pflege und Wartung des Kühlgerätes 29
Bei jeder Inbetriebnahme 30
Einmal wöchentlich 30
Alle 2 Monate 30
Alle 6 Monate 30
Alle 12 Monate 30
Gültigkeit der „allgemeinen Liefer- und Zahlungsbedingungen“ 31
Entsorgung 31
Fehlerdiagnose, Fehlerbehebung 32
Sicherheit 32
Fehlerdiagnose, Fehlerbehebung 32
Technische Daten 34
Allgemeines 34
FK 6000 34
FK 6000 Pipe 35
FK 6000 - 400 V 35
4
Sicherheitsvorschriften
DE
Erklärung Sicherheitshinweise
GEFAHR!
Bezeichnet eine unmittelbar drohende Gefahr.
Wenn sie nicht gemieden wird, sind Tod oder schwerste Verletzungen die Folge.
▶
WARNUNG!
Bezeichnet eine möglicherweise gefährliche Situation.
Wenn sie nicht gemieden wird, können Tod und schwerste Verletzungen die Folge
▶
sein.
VORSICHT!
Bezeichnet eine möglicherweise schädliche Situation.
Wenn sie nicht gemieden wird, können leichte oder geringfügige Verletzungen sowie
▶
Sachschäden die Folge sein.
HINWEIS!
Bezeichnet die Möglichkeit beeinträchtigter Arbeitsergebnisse und von Schäden
an der Ausrüstung.
Allgemeines Das Gerät ist nach dem Stand der Technik und den anerkannten sicherheitstechnischen
Regeln gefertigt. Dennoch drohen bei Fehlbedienung oder Missbrauch Gefahr für
- Leib und Leben des Bedieners oder Dritte,
- das Gerät und andere Sachwerte des Betreibers,
- die effiziente Arbeit mit dem Gerät.
Alle Personen, die mit der Inbetriebnahme, Bedienung, Wartung und Instandhaltung des
Gerätes zu tun haben, müssen
- entsprechend qualifiziert sein,
- Kenntnisse vom Schweißen haben und
- diese Bedienungsanleitung vollständig lesen und genau befolgen.
Die Bedienungsanleitung ist ständig am Einsatzort des Gerätes aufzubewahren.
Ergänzend zur Bedienungsanleitung sind die allgemein gültigen sowie die örtlichen
Regeln zu Unfallverhütung und Umweltschutz zu beachten.
Alle Sicherheits- und Gefahrenhinweise am Gerät
- in lesbarem Zustand halten
- nicht beschädigen
- nicht entfernen
- nicht abdecken, überkleben oder übermalen.
Die Positionen der Sicherheits- und Gefahrenhinweise am Gerät, entnehmen Sie dem
Kapitel „Allgemeines“ der Bedienungsanleitung Ihres Gerätes.
Störungen, die die Sicherheit beeinträchtigen können, vor dem Einschalten des Gerätes
beseitigen.
Es geht um Ihre Sicherheit!
5
Bestimmungsgemäße Verwendung
Das Gerät ist ausschließlich für Arbeiten im Sinne der bestimmungsgemäßen Verwendung zu benutzen.
Das Gerät ist ausschließlich für die am Leistungsschild angegebenen Schweißverfahren
bestimmt.
Eine andere oder darüber hinaus gehende Benutzung gilt als nicht bestimmungsgemäß.
Für hieraus entstandene Schäden haftet der Hersteller nicht.
Zur bestimmungsgemäßen Verwendung gehört auch
- das vollständige Lesen und Befolgen aller Hinweise aus der Bedienungsanleitung
- das vollständige Lesen und Befolgen aller Sicherheits- und Gefahrenhinweise
- die Einhaltung der Inspektions- und Wartungsarbeiten.
Das Gerät niemals für folgende Anwendungen verwenden:
- Auftauen von Rohren
- Laden von Batterien/Akkumulatoren
- Start von Motoren
Das Gerät ist für den Betrieb in Industrie und Gewerbe ausgelegt. Für Schäden, die auf
den Einsatz im Wohnbereich zurückzuführen sind, haftet der Hersteller nicht.
Für mangelhafte oder fehlerhafte Arbeitsergebnisse übernimmt der Hersteller ebenfalls
keine Haftung.
Umgebungsbedingungen
Verpflichtungen
des Betreibers
Betrieb oder Lagerung des Gerätes außerhalb des angegebenen Bereiches gilt als nicht
bestimmungsgemäß. Für hieraus entstandene Schäden haftet der Hersteller nicht.
Temperaturbereich der Umgebungsluft:
- beim Betrieb: -10 °C bis + 40 °C (14 °F bis 104 °F)
- bei Transport und Lagerung: -20 °C bis +55 °C (-4 °F bis 131 °F)
Relative Luftfeuchtigkeit:
- bis 50 % bei 40 °C (104 °F)
- bis 90 % bei 20 °C (68 °F)
Umgebungsluft: frei von Staub, Säuren, korrosiven Gasen oder Substanzen, usw.
Höhenlage über dem Meeresspiegel: bis 2000 m (6561 ft. 8.16 in.)
Der Betreiber verpflichtet sich, nur Personen am Gerät arbeiten zu lassen, die
- mit den grundlegenden Vorschriften über Arbeitssicherheit und Unfallverhütung vertraut und in die Handhabung des Gerätes eingewiesen sind
- diese Bedienungsanleitung, insbesondere das Kapitel „Sicherheitsvorschriften“ gelesen, verstanden und dies durch ihre Unterschrift bestätigt haben
- entsprechend den Anforderungen an die Arbeitsergebnisse ausgebildet sind.
Das sicherheitsbewusste Arbeiten des Personals ist in regelmäßigen Abständen zu
überprüfen.
Verpflichtungen
des Personals
6
Alle Personen, die mit Arbeiten am Gerät beauftragt sind, verpflichten sich, vor Arbeitsbeginn
- die grundlegenden Vorschriften über Arbeitssicherheit und Unfallverhütung zu befolgen
- diese Bedienungsanleitung, insbesondere das Kapitel „Sicherheitsvorschriften“ zu
lesen und durch ihre Unterschrift zu bestätigen, dass sie diese verstanden haben
und befolgen werden.
Vor Verlassen des Arbeitsplatzes sicherstellen, dass auch in Abwesenheit keine Personen- oder Sachschäden auftreten können.
Netzanschluss Geräte mit hoher Leistung können auf Grund ihrer Stromaufnahme die Energiequalität
des Netzes beeinflussen.
Das kann einige Gerätetypen betreffen in Form von:
- Anschluss-Beschränkungen
-
Anforderungen hinsichtlich maximal zulässiger Netzimpedanz
-
Anforderungen hinsichtlich minimal erforderlicher Kurzschluss-Leistung
*)
jeweils an der Schnittstelle zum öffentlichen Netz
*)
*)
siehe Technische Daten
In diesem Fall muss sich der Betreiber oder Anwender des Gerätes versichern, ob das
Gerät angeschlossen werden darf, gegebenenfalls durch Rücksprache mit dem Energieversorgungs-Unternehmen.
WICHTIG! Auf eine sichere Erdung des Netzanschlusses achten!
DE
Selbst- und Personenschutz
Beim Umgang mit dem Gerät setzen Sie sich zahlreichen Gefahren aus, wie beispielsweise.:
- Funkenflug, umherfliegende heiße Metallteile
- augen- und hautschädigende Lichtbogen-Strahlung
- schädliche elektromagnetische Felder, die für Träger von Herzschrittmachern
Lebensgefahr bedeuten
- elektrische Gefährdung durch Netz- und Schweißstrom
- erhöhte Lärmbelastung
- schädlichen Schweißrauch und Gase
Beim Umgang mit dem Gerät geeignete Schutzkleidung verwenden. Die Schutzkleidung
muss folgende Eigenschaften aufweisen:
- schwer entflammbar
- isolierend und trocken
- den ganzen Körper bedeckend, unbeschädigt und in gutem Zustand
- Schutzhelm
- stulpenlose Hose
Zur Schutzbekleidung zählt unter anderem:
- Augen und Gesicht durch Schutzschild mit vorschriftsgemäßem Filtereinsatz vor UVStrahlen, Hitze und Funkenflug schützen.
- Hinter dem Schutzschild eine vorschriftsgemäße Schutzbrille mit Seitenschutz tragen.
- Festes, auch bei Nässe isolierendes Schuhwerk tragen.
- Hände durch geeignete Handschuhe schützen (elektrisch isolierend, Hitzeschutz).
- Zur Verringerung der Lärmbelastung und zum Schutz vor Verletzungen Gehörschutz
tragen.
Personen, vor allem Kinder, während des Betriebes von den Geräten und dem
Schweißprozess fernhalten. Befinden sich dennoch Personen in der Nähe
- diese über alle Gefahren (Blendgefahr durch Lichtbogen, Verletzungsgefahr durch
Funkenflug, gesundheitsschädlicher Schweißrauch, Lärmbelastung, mögliche
Gefährdung durch Netz- oder Schweißstrom, ...) unterrichten,
- geeignete Schutzmittel zur Verfügung stellen oder
- geeignete Schutzwände und -Vorhänge aufbauen.
7
Angaben zu
Geräuschemissions-Werten
Das Gerät erzeugt einen maximalen Schallleistungspegel <80dB(A) (ref. 1pW) bei Leerlauf sowie in der Kühlungsphase nach Betrieb entsprechend dem maximal zulässigem
Arbeitspunkt bei Normlast gemäß EN 60974-1.
Ein arbeitsplatzbezogener Emissionswert kann beim Schweißen (und Schneiden) nicht
angegeben werden, da dieser verfahrens- und umgebungsbedingt ist. Er ist abhängig
von den verschiedensten Parametern wie z.B. Schweißverfahren (MIG/MAG-, WIGSchweißen), der angewählten Stromart (Gleichstrom, Wechselstrom), dem Leistungsbereich, der Art des Schweißgutes, dem Resonanzverhalten des Werkstückes, der Arbeitsplatzumgebung u.a.m.
Gefahr durch
schädliche Gase
und Dämpfe
Beim Schweißen entstehender Rauch enthält gesundheitsschädliche Gase und Dämpfe.
Schweißrauch enthält Substanzen, welche gemäß Monograph 118 der International
Agency for Research on Cancer Krebs auslösen.
Punktuelle Absaugung und Raumabsaugung anwenden.
Falls möglich, Schweißbrenner mit integrierter Absaugvorrichtung verwenden.
Kopf von entstehendem Schweißrauch und Gasen fernhalten.
Entstehenden Rauch sowie schädliche Gase
- nicht einatmen
- durch geeignete Mittel aus dem Arbeitsbereich absaugen.
Für ausreichend Frischluft-Zufuhr sorgen. Sicherstellen, dass eine Durchlüftungsrate von
mindestens 20 m³ / Stunde zu jeder Zeit gegeben ist.
Bei nicht ausreichender Belüftung einen Schweißhelm mit Luftzufuhr verwenden.
Besteht Unklarheit darüber, ob die Absaugleistung ausreicht, die gemessenen Schadstoff-Emissionswerte mit den zulässigen Grenzwerten vergleichen.
Folgende Komponenten sind unter anderem für den Grad der Schädlichkeit des
Schweißrauches verantwortlich:
- für das Werkstück eingesetzte Metalle
- Elektroden
- Beschichtungen
- Reiniger, Entfetter und dergleichen
- verwendeter Schweißprozess
Gefahr durch
Funkenflug
8
Daher die entsprechenden Materialsicherheits-Datenblätter und Herstellerangaben zu
den aufgezählten Komponenten berücksichtigen.
Empfehlungen für Expositions-Szenarien, Maßnahmen des Risikomanagements und zur
Identifizierung von Arbeitsbedingungen sind auf der Website der European Welding
Association im Bereich Health & Safety zu finden (https://european-welding.org).
Entzündliche Dämpfe (beispielsweise Lösungsmittel-Dämpfe) vom Strahlungsbereich
des Lichtbogens fernhalten.
Wird nicht geschweißt, das Ventil der Schutzgas-Flasche oder Hauptgasversorgung
schließen.
Funkenflug kann Brände und Explosionen auslösen.
Niemals in der Nähe brennbarer Materialien schweißen.
Brennbare Materialien müssen mindestens 11 Meter (36 ft. 1.07 in.) vom Lichtbogen entfernt sein oder mit einer geprüften Abdeckung zugedeckt werden.
Geeigneten, geprüften Feuerlöscher bereithalten.
Funken und heiße Metallteile können auch durch kleine Ritzen und Öffnungen in umliegende Bereiche gelangen. Entsprechende Maßnahmen ergreifen, dass dennoch keine
Verletzungs- und Brandgefahr besteht.
Nicht in feuer- und explosionsgefährdeten Bereichen und an geschlossenen Tanks,
Fässern oder Rohren schweißen, wenn diese nicht gemäß den entsprechenden nationalen und internationalen Normen vorbereitet sind.
An Behältern in denen Gase, Treibstoffe, Mineralöle und dgl. gelagert sind/waren, darf
nicht geschweißt werden. Durch Rückstände besteht Explosionsgefahr.
DE
Gefahren durch
Netz- und
Schweißstrom
Ein elektrischer Schlag ist grundsätzlich lebensgefährlich und kann tödlich sein.
Spannungsführende Teile innerhalb und außerhalb des Gerätes nicht berühren.
Beim MIG/MAG- und WIG-Schweißen sind auch der Schweißdraht, die Drahtspule, die
Vorschubrollen sowie alle Metallteile, die mit dem Schweißdraht in Verbindung stehen,
spannungsführend.
Den Drahtvorschub immer auf einem ausreichend isolierten Untergrund aufstellen oder
eine geeignete, isolierende Drahtvorschub-Aufnahme verwenden.
Für geeigneten Selbst- und Personenschutz durch gegenüber dem Erd- oder Massepotential ausreichend isolierende, trockene Unterlage oder Abdeckung sorgen. Die Unterlage oder Abdeckung muss den gesamten Bereich zwischen Körper und Erd- oder Massepotential vollständig abdecken.
Sämtliche Kabel und Leitungen müssen fest, unbeschädigt, isoliert und ausreichend
dimensioniert sein. Lose Verbindungen, angeschmorte, beschädigte oder unterdimensionierte Kabel und Leitungen sofort erneuern.
Vor jedem Gebrauch die Stromverbindungen durch Handgriff auf festen Sitz überprüfen.
Bei Stromkabeln mit Bajonettstecker das Stromkabel um min. 180° um die Längsachse
verdrehen und vorspannen.
Kabel oder Leitungen weder um den Körper noch um Körperteile schlingen.
Die Elektrode (Stabelektrode, Wolframelektrode, Schweißdraht, ...)
- niemals zur Kühlung in Flüssigkeiten eintauchen
- niemals bei eingeschalteter Stromquelle berühren.
Zwischen den Elektroden zweier Schweißgeräte kann zum Beispiel die doppelte Leerlauf-Spannung eines Schweißgerätes auftreten. Bei gleichzeitiger Berührung der Potentiale beider Elektroden besteht unter Umständen Lebensgefahr.
Netz- und Gerätezuleitung regelmäßig von einer Elektro-Fachkraft auf Funktionstüchtigkeit des Schutzleiters überprüfen lassen.
Geräte der Schutzklasse I benötigen für den ordnungsgemäßen Betrieb ein Netz mit
Schutzleiter und ein Stecksystem mit Schutzleiter-Kontakt.
Ein Betrieb des Gerätes an einem Netz ohne Schutzleiter und an einer Steckdose ohne
Schutzleiter-Kontakt ist nur zulässig, wenn alle nationalen Bestimmungen zur Schutztrennung eingehalten werden.
Andernfalls gilt dies als grob fahrlässig. Für hieraus entstandene Schäden haftet der
Hersteller nicht.
Falls erforderlich, durch geeignete Mittel für eine ausreichende Erdung des Werkstückes
sorgen.
9
Nicht verwendete Geräte ausschalten.
Bei Arbeiten in größerer Höhe Sicherheitsgeschirr zur Absturzsicherung tragen.
Vor Arbeiten am Gerät das Gerät abschalten und Netzstecker ziehen.
Das Gerät durch ein deutlich lesbares und verständliches Warnschild gegen Anstecken
des Netzsteckers und Wiedereinschalten sichern.
Nach dem Öffnen des Gerätes:
- alle Bauteile die elektrische Ladungen speichern entladen
- sicherstellen, dass alle Komponenten des Gerätes stromlos sind.
Sind Arbeiten an spannungsführenden Teilen notwendig, eine zweite Person hinzuziehen, die den Hauptschalter rechtzeitig ausschaltet.
Vagabundierende
Schweißströme
EMV Geräte-Klassifizierungen
Werden die nachfolgend angegebenen Hinweise nicht beachtet, ist die Entstehung vagabundierender Schweißströme möglich, die folgendes verursachen können:
- Feuergefahr
- Überhitzung von Bauteilen, die mit dem Werkstück verbunden sind
- Zerstörung von Schutzleitern
- Beschädigung des Gerätes und anderer elektrischer Einrichtungen
Für eine feste Verbindung der Werkstück-Klemme mit dem Werkstück sorgen.
Werkstück-Klemme möglichst nahe an der zu schweißenden Stelle befestigen.
Das Gerät mit ausreichender Isolierung gegenüber elektrisch leitfähiger Umgebung aufstellen, z.B.: Isolierung gegenüber leitfähigem Boden oder Isolierung zu leitfähigen
Gestellen.
Bei Verwendung von Stromverteilern, Doppelkopf-Aufnahmen, etc., folgendes beachten:
Auch die Elektrode des nicht verwendeten Schweißbrenners / Elektrodenhalters ist
potentialführend. Sorgen Sie für eine ausreichend isolierende Lagerung des nicht verwendeten Schweißbrenners / Elektrodenhalters.
Bei automatisierten MIG/MAG Anwendungen die Drahtelektrode nur isoliert von
Schweißdraht-Fass, Großspule oder Drahtspule zum Drahtvorschub führen.
Geräte der Emissionsklasse A:
- sind nur für den Gebrauch in Industriegebieten vorgesehen
- können in anderen Gebieten leitungsgebundene und gestrahlte Störungen verursachen.
Geräte der Emissionsklasse B:
- erfüllen die Emissionsanforderungen für Wohn- und Industriegebiete. Dies gilt auch
für Wohngebiete, in denen die Energieversorgung aus dem öffentlichen Niederspannungsnetz erfolgt.
EMV Geräte-Klassifizierung gemäß Leistungsschild oder technischen Daten.
EMV-Maßnahmen In besonderen Fällen können trotz Einhaltung der genormten Emissions-Grenzwerte
Beeinflussungen für das vorgesehene Anwendungsgebiet auftreten (z.B. wenn empfindliche Geräte am Aufstellungsort sind oder wenn der Aufstellungsort in der Nähe von
Radio- oder Fernsehempfängern ist).
In diesem Fall ist der Betreiber verpflichtet, angemessene Maßnahmen für die Störungsbehebung zu ergreifen.
10
Die Störfestigkeit von Einrichtungen in der Umgebung des Gerätes gemäß nationalen
und internationalen Bestimmungen prüfen und bewerten. Beispiele für störanfällige Einrichtungen welche durch das Gerät beeinflusst werden könnten:
- Sicherheitseinrichtungen
- Netz-, Signal- und Daten-Übertragungsleitungen
- EDV- und Telekommunikations-Einrichtungen
- Einrichtungen zum Messen und Kalibrieren
Unterstützende Maßnahmen zur Vermeidung von EMV-Problemen:
1. Netzversorgung
- Treten elektromagnetische Störungen trotz vorschriftsgemäßem Netzanschluss
auf, zusätzliche Maßnahmen ergreifen (z.B. geeigneten Netzfilter verwenden).
2. Schweißleitungen
- so kurz wie möglich halten
- eng zusammen verlaufen lassen (auch zur Vermeidung von EMF-Problemen)
- weit entfernt von anderen Leitungen verlegen
3. Potentialausgleich
4. Erdung des Werkstückes
- Falls erforderlich, Erdverbindung über geeignete Kondensatoren herstellen.
5. Abschirmung, falls erforderlich
- Andere Einrichtungen in der Umgebung abschirmen
- Gesamte Schweißinstallation abschirmen
DE
EMF-Maßnahmen Elektromagnetische Felder können Gesundheitsschäden verursachen, die noch nicht
bekannt sind:
- Auswirkungen auf die Gesundheit benachbarter Personen, z.B. Träger von Herzschrittmachern und Hörhilfen
- Träger von Herzschrittmachern müssen sich von ihrem Arzt beraten lassen, bevor
sie sich in unmittelbarer Nähe des Gerätes und des Schweißprozesses aufhalten
- Abstände zwischen Schweißkabeln und Kopf/Rumpf des Schweißers aus Sicherheitsgründen so groß wie möglich halten
- Schweißkabel und Schlauchpakete nicht über der Schulter tragen und nicht um den
Körper und Körperteile wickeln
Besondere
Gefahrenstellen
Hände, Haare, Kleidungsstücke und Werkzeuge von beweglichen Teilen fernhalten, wie
zum Beispiel:
- Ventilatoren
- Zahnrädern
- Rollen
- Wellen
- Drahtspulen und Schweißdrähten
Nicht in rotierende Zahnräder des Drahtantriebes oder in rotierende Antriebsteile greifen.
Abdeckungen und Seitenteile dürfen nur für die Dauer von Wartungs- und Reparaturarbeiten geöffnet / entfernt werden.
Während des Betriebes
- Sicherstellen, dass alle Abdeckungen geschlossen und sämtliche Seitenteile ordnungsgemäß montiert sind.
- Alle Abdeckungen und Seitenteile geschlossen halten.
Austritt des Schweißdrahtes aus dem Schweißbrenner bedeutet ein hohes Verletzungsrisiko (Durchstechen der Hand, Verletzung von Gesicht und Augen, ...).
Daher stets den Schweißbrenner vom Körper weghalten (Geräte mit Drahtvorschub) und
eine geeignete Schutzbrille verwenden.
Werkstück während und nach dem Schweißen nicht berühren - Verbrennungsgefahr.
11
Von abkühlenden Werkstücken kann Schlacke abspringen. Daher auch bei Nacharbeiten
von Werkstücken die vorschriftsgemäße Schutzausrüstung tragen und für ausreichenden
Schutz anderer Personen sorgen.
Schweißbrenner und andere Ausrüstungskomponenten mit hoher Betriebstemperatur
abkühlen lassen, bevor an ihnen gearbeitet wird.
In feuer- und explosionsgefährdeten Räumen gelten besondere Vorschriften
- entsprechende nationale und internationale Bestimmungen beachten.
Stromquellen für Arbeiten in Räumen mit erhöhter elektrischer Gefährdung (z.B. Kessel)
müssen mit dem Zeichen (Safety) gekennzeichnet sein. Die Stromquelle darf sich jedoch
nicht in solchen Räumen befinden.
Verbrühungsgefahr durch austretendes Kühlmittel. Vor dem Abstecken von Anschlüssen
für den Kühlmittelvorlauf oder -rücklauf, das Kühlgerät abschalten.
Beim Hantieren mit Kühlmittel, die Angaben des Kühlmittel Sicherheits-Datenblattes
beachten. Das Kühlmittel Sicherheits-Datenblatt erhalten Sie bei Ihrer Service-Stelle
oder über die Homepage des Herstellers.
Für den Krantransport von Geräten nur geeignete Last-Aufnahmemittel des Herstellers
verwenden.
- Ketten oder Seile an allen vorgesehenen Aufhängungspunkten des geeigneten LastAufnahmemittels einhängen.
- Ketten oder Seile müssen einen möglichst kleinen Winkel zur Senkrechten einnehmen.
- Gasflasche und Drahtvorschub (MIG/MAG- und WIG-Geräte) entfernen.
Anforderung an
das Schutzgas
Bei Kran-Aufhängung des Drahtvorschubes während des Schweißens, immer eine
geeignete, isolierende Drahtvorschub-Aufhängung verwenden (MIG/MAG- und WIGGeräte).
Ist das Gerät mit einem Tragegurt oder Tragegriff ausgestattet, so dient dieser ausschließlich für den Transport per Hand. Für einen Transport mittels Kran, Gabelstapler
oder anderen mechanischen Hebewerkzeugen, ist der Tragegurt nicht geeignet.
Alle Anschlagmittel (Gurte, Schnallen, Ketten, etc.) welche im Zusammenhang mit dem
Gerät oder seinen Komponenten verwendet werden, sind regelmäßig zu überprüfen
(z.B. auf mechanische Beschädigungen, Korrosion oder Veränderungen durch andere
Umwelteinflüsse).
Prüfintervall und Prüfumfang haben mindestens den jeweils gültigen nationalen Normen
und Richtlinien zu entsprechen.
Gefahr eines unbemerkten Austrittes von farb- und geruchlosem Schutzgas, bei Verwendung eines Adapters für den Schutzgas-Anschluss. Das geräteseitige Gewinde des
Adapters, für den Schutzgas-Anschluss, vor der Montage mittels geeignetem TeflonBand abdichten.
Insbesondere bei Ringleitungen kann verunreinigtes Schutzgas zu Schäden an der
Ausrüstung und zu einer Minderung der Schweißqualität führen.
Folgende Vorgaben hinsichtlich der Schutzgas-Qualität erfüllen:
- Feststoff-Partikelgröße < 40 µm
- Druck-Taupunkt < -20 °C
- max. Ölgehalt < 25 mg/m³
12
Bei Bedarf Filter verwenden!
Gefahr durch
Schutzgas-Flaschen
Schutzgas-Flaschen enthalten unter Druck stehendes Gas und können bei
Beschädigung explodieren. Da Schutzgas-Flaschen Bestandteil der Schweißausrüstung
sind, müssen sie sehr vorsichtig behandelt werden.
Schutzgas-Flaschen mit verdichtetem Gas vor zu großer Hitze, mechanischen Schlägen,
Schlacke, offenen Flammen, Funken und Lichtbögen schützen.
Die Schutzgas-Flaschen senkrecht montieren und gemäß Anleitung befestigen, damit
sie nicht umfallen können.
Schutzgas-Flaschen von Schweiß- oder anderen elektrischen Stromkreisen fernhalten.
Niemals einen Schweißbrenner auf eine Schutzgas-Flasche hängen.
Niemals eine Schutzgas-Flasche mit einer Elektrode berühren.
Explosionsgefahr - niemals an einer druckbeaufschlagten Schutzgas-Flasche
schweißen.
Stets nur für die jeweilige Anwendung geeignete Schutzgas-Flaschen und dazu passendes, geeignetes Zubehör (Regler, Schläuche und Fittings, ...) verwenden. SchutzgasFlaschen und Zubehör nur in gutem Zustand verwenden.
Wird ein Ventil einer Schutzgas-Flasche geöffnet, das Gesicht vom Auslass wegdrehen.
Wird nicht geschweißt, das Ventil der Schutzgas-Flasche schließen.
DE
Gefahr durch
austretendes
Schutzgas
Sicherheitsmaßnahmen
am Aufstellort
und beim Transport
Bei nicht angeschlossener Schutzgas-Flasche, Kappe am Ventil der Schutzgas-Flasche
belassen.
Herstellerangaben sowie entsprechende nationale und internationale Bestimmungen für
Schutzgas-Flaschen und Zubehörteile befolgen.
Erstickungsgefahr durch unkontrolliert austretendes Schutzgas
Schutzgas ist farb- und geruchlos und kann bei Austritt den Sauerstoff in der Umgebungsluft verdrängen.
- Für ausreichend Frischluft-Zufuhr sorgen - Durchlüftungsrate von mindestens 20
m³ / Stunde
- Sicherheits- und Wartungshinweise der Schutzgas-Flasche oder der Hauptgasversorgung beachten
- Wird nicht geschweißt, das Ventil der Schutzgas-Flasche oder Hauptgasversorgung
schließen.
- Schutzgas-Flasche oder Hauptgasversorgung vor jeder Inbetriebnahme auf unkontrollierten Gasaustritt überprüfen.
Ein umstürzendes Gerät kann Lebensgefahr bedeuten! Das Gerät auf ebenem, festem
Untergrund standsicher aufstellen
- Ein Neigungswinkel von maximal 10° ist zulässig.
In feuer- und explosionsgefährdeten Räumen gelten besondere Vorschriften
- entsprechende nationale und internationale Bestimmungen beachten.
Durch innerbetriebliche Anweisungen und Kontrollen sicherstellen, dass die Umgebung
des Arbeitsplatzes stets sauber und übersichtlich ist.
Das Gerät nur gemäß der am Leistungsschild angegebenen Schutzart aufstellen und
betreiben.
13
Beim Aufstellen des Gerätes einen Rundumabstand von 0,5 m (1 ft. 7.69 in.) sicherstellen, damit die Kühlluft ungehindert ein- und austreten kann.
Beim Transport des Gerätes dafür Sorge tragen, dass die gültigen nationalen und regionalen Richtlinien und Unfallverhütungs-Vorschriften eingehalten werden. Dies gilt speziell für Richtlinien hinsichtlich Gefährdung bei Transport und Beförderung.
Keine aktiven Geräte heben oder transportieren. Geräte vor dem Transport oder dem
Heben ausschalten!
Vor jedem Transport des Gerätes, das Kühlmittel vollständig ablassen, sowie folgende
Komponenten demontieren:
- Drahtvorschub
- Drahtspule
- Schutzgas-Flasche
Vor der Inbetriebnahme, nach dem Transport, unbedingt eine Sichtprüfung des Gerätes
auf Beschädigungen vornehmen. Allfällige Beschädigungen vor Inbetriebnahme von
geschultem Servicepersonal instandsetzen lassen.
Sicherheitsmaßnahmen
im Normalbetrieb
Das Gerät nur betreiben, wenn alle Sicherheitseinrichtungen voll funktionstüchtig sind.
Sind die Sicherheitseinrichtungen nicht voll funktionstüchtig, besteht Gefahr für
- Leib und Leben des Bedieners oder Dritte,
- das Gerät und andere Sachwerte des Betreibers
- die effiziente Arbeit mit dem Gerät.
Nicht voll funktionstüchtige Sicherheitseinrichtungen vor dem Einschalten des Gerätes
instandsetzen.
Sicherheitseinrichtungen niemals umgehen oder außer Betrieb setzen.
Vor Einschalten des Gerätes sicherstellen, dass niemand gefährdet werden kann.
Das Gerät mindestens einmal pro Woche auf äußerlich erkennbare Schäden und Funktionstüchtigkeit der Sicherheitseinrichtungen überprüfen.
Schutzgas-Flasche immer gut befestigen und bei Krantransport vorher abnehmen.
Nur das Original-Kühlmittel des Herstellers ist auf Grund seiner Eigenschaften (elektrische Leitfähigkeit, Frostschutz, Werkstoff-Verträglichkeit, Brennbarkeit, ...) für den Einsatz in unseren Geräten geeignet.
Nur geeignetes Original-Kühlmittel des Herstellers verwenden.
Original-Kühlmittel des Herstellers nicht mit anderen Kühlmitteln mischen.
Nur Systemkomponenten des Herstellers an den Kühlkreislauf anschließen.
14
Kommt es bei Verwendung anderer Systemkomponenten oder anderer Kühlmittel zu
Schäden, haftet der Hersteller hierfür nicht und sämtliche Gewährleistungsansprüche
erlöschen.
Cooling Liquid FCL 10/20 ist nicht entzündlich. Das ethanolbasierende Kühlmittel ist
unter bestimmten Voraussetzungen entzündlich. Das Kühlmittel nur in geschlossenen
Original-Gebinden transportieren und von Zündquellen fernhalten
Ausgedientes Kühlmittel den nationalen und internationalen Vorschriften entsprechend
fachgerecht entsorgen. Das Kühlmittel Sicherheits-Datenblatt erhalten Sie bei Ihrer Service-Stelle oder über die Homepage des Herstellers.
Bei abgekühlter Anlage vor jedem Schweißbeginn den Kühlmittel-Stand prüfen.
Inbetriebnahme,
Wartung und
Instandsetzung
Bei fremdbezogenen Teilen ist nicht gewährleistet, dass sie beanspruchungs- und
sicherheitsgerecht konstruiert und gefertigt sind.
- Nur Original-Ersatz- und Verschleißteile verwenden (gilt auch für Normteile).
- Ohne Genehmigung des Herstellers keine Veränderungen, Ein- oder Umbauten am
Gerät vornehmen.
- Bauteile in nicht einwandfreiem Zustand sofort austauschen.
- Bei Bestellung genaue Benennung und Sachnummer laut Ersatzteilliste, sowie Seriennummer Ihres Gerätes angeben.
Die Gehäuseschrauben stellen die Schutzleiter-Verbindung für die Erdung der Gehäuseteile dar.
Immer Original-Gehäuseschrauben in der entsprechenden Anzahl mit dem angegebenen Drehmoment verwenden.
DE
Sicherheitstechnische
Überprüfung
Entsorgung Werfen Sie dieses Gerät nicht in den Hausmüll! Gemäß Europäischer Richtlinie über
Der Hersteller empfiehlt, mindestens alle 12 Monate eine sicherheitstechnische
Überprüfung am Gerät durchführen zu lassen.
Innerhalb desselben Intervalles von 12 Monaten empfiehlt der Hersteller eine Kalibrierung von Stromquellen.
Eine sicherheitstechnische Überprüfung durch eine geprüfte Elektro-Fachkraft wird empfohlen
- nach Veränderung
- nach Ein- oder Umbauten
- nach Reparatur, Pflege und Wartung
- mindestens alle zwölf Monate.
Für die sicherheitstechnische Überprüfung die entsprechenden nationalen und internationalen Normen und Richtlinien befolgen.
Nähere Informationen für die sicherheitstechnische Überprüfung und Kalibrierung erhalten Sie bei Ihrer Service-Stelle. Diese stellt Ihnen auf Wunsch die erforderlichen Unterlagen zur Verfügung.
Elektro- und Elektronik-Altgeräte und Umsetzung in nationales Recht, müssen verbrauchte Elektrowerkzeuge getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführt werden. Stellen Sie sicher, dass Sie Ihr gebrauchtes Gerät bei Ihrem
Händler zurückgeben oder holen Sie Informationen über ein lokales, autorisiertes Sammel- und Entsorgungssystem ein. Ein Ignorieren dieser EU-Direktive kann zu potentiellen Auswirkungen auf die Umwelt und Ihre Gesundheit führen!
Sicherheitskennzeichnung
Geräte mit CE-Kennzeichnung erfüllen die grundlegenden Anforderungen der Niederspannungs- und Elektromagnetischen Verträglichkeits-Richtlinie (z.B. relevante Produktnormen der Normenreihe EN 60 974).
Fronius International GmbH erklärt, dass das Gerät der Richtlinie 2014/53/EU entspricht.
Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden InternetAdresse verfügbar: http://www.fronius.com
Mit dem CSA-Prüfzeichen gekennzeichnete Geräte erfüllen die Anforderungen der relevanten Normen für Kanada und USA.
15
Datensicherheit Für die Datensicherung von Änderungen gegenüber den Werkseinstellungen ist der
Anwender verantwortlich. Im Falle gelöschter persönlicher Einstellungen haftet der Hersteller nicht.
Urheberrecht Das Urheberrecht an dieser Bedienungsanleitung verbleibt beim Hersteller.
Text und Abbildungen entsprechen dem technischen Stand bei Drucklegung. Änderungen vorbehalten. Der Inhalt der Bedienungsanleitung begründet keinerlei Ansprüche seitens des Käufers. Für Verbesserungsvorschläge und Hinweise auf Fehler in der Bedienungsanleitung sind wir dankbar.
16
Allgemeines

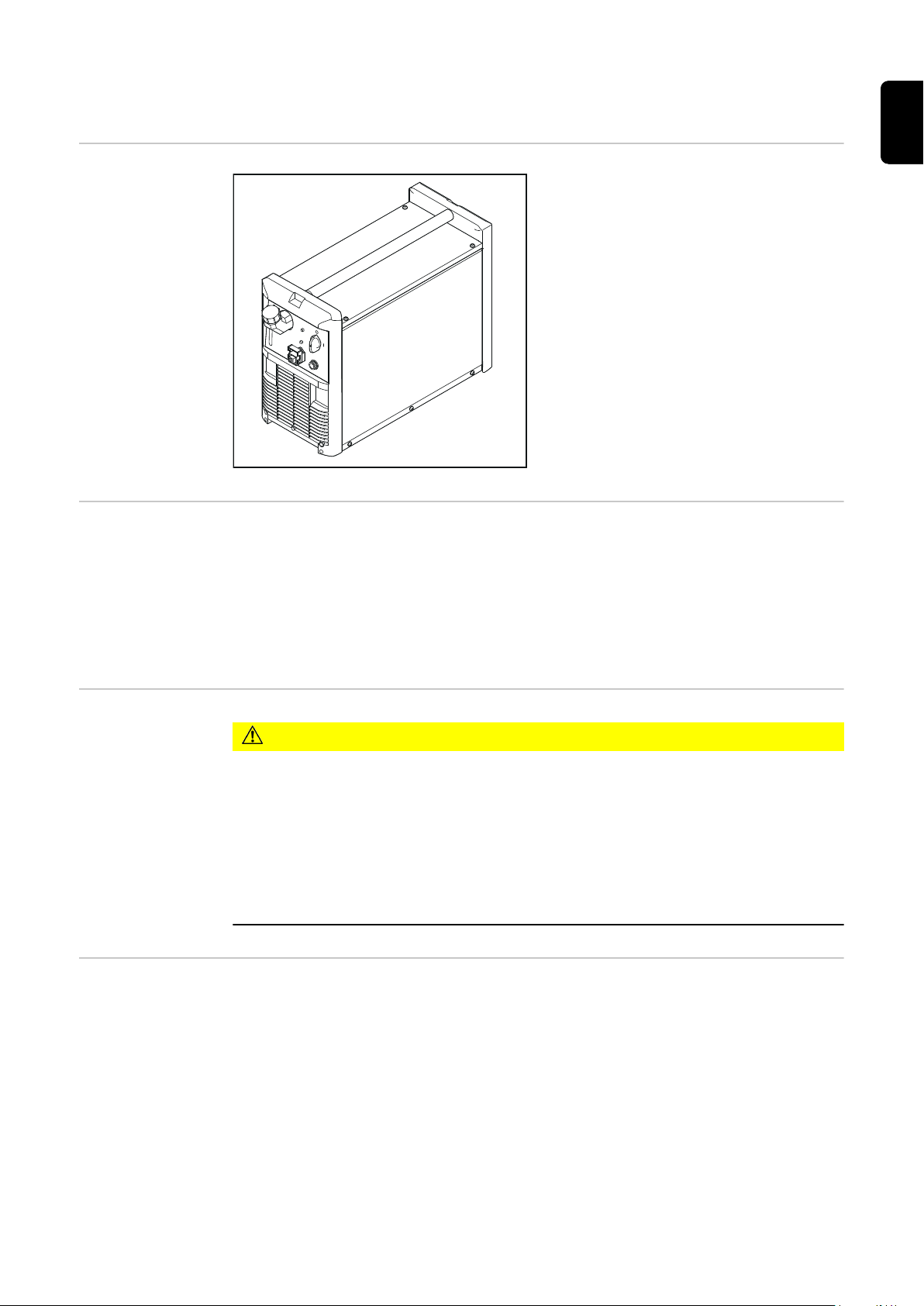

Gerätekonzept Das Kühlgerät FK 6000 ist ein universell
einsetzbares Kühlgerät und eignet sich für
sämtliche Schweißprozesse im oberen
Leistungsbereich. Der Betrieb des FK
6000 ist unabhängig von einer Stromquelle möglich. Beim Einsatz direkt am
Drahtvorschub kann ein langes Verbindungs-Schlauchpaket entfallen.
Einsatzgebiet Das Kühlgerät FK 6000 ist universell einsetzbar und für viele Schweißprozesse geeignet:
- Schweißen bei hohen Umgebungs-Temperaturen
- Hohe Schweißleistungen mit einer Stromquelle
- Parallelbetrieb von Stromquellen (Power Sharing)
- TimeTwin Digital
- Plasmaschweißen
- WIG-Schweißen im höheren Leistungsbereich
DE
Informationen
zum Kühlmittel
Sonderausführungen
VORSICHT!
Gefahr durch Verwendung von unzulässigem Kühlmittel.
Schwerwiegende Sachschäden können die Folge sein.
Ausschließlich beim Hersteller erhältliche Kühlmittel verwenden.
▶
Unterschiedliche Kühlmittel nicht mischen.
▶
Bei Kühlmittelwechsel das gesamte Kühlmittel wechseln.
▶
Bei Umstieg von ethanolbasiertem Kühlmittel auf das Kühlmittel FCL 10/20 unbe-
▶
dingt das Change Kit FCL10 verwenden und die mitgelieferten Anweisungen befolgen.
FK 6000 Pipe
Das Kühlgerät FK 6000 Pipe ist eine Sonderausführung des FK 6000 und ist für den Einsatz unter extremen klimatischen Bedingungen konzipiert. Das FK 6000 Pipe ist
zusätzlich mit folgenden Elementen ausgestattet:
- Spezielle Kühlmittel-Pumpe und Förderschläuche für den Tieftemperatur-Bereich
- Spezielles Kühlmittel mit verbesserten thermischen Eigenschaften für den Tieftemperatur-Bereich
- Option Durchfluss-Wächter mit Anschluss zum externen Auswerten des Signales
über die Robotersteuerung
- Wasserfilter
- Autotrafo
17
HINWEIS!
Zum Befüllen des Kühlgerätes FK 6000 Pipe nur original Fronius Kühlmittel Pipe
verwenden.
Andere Frostschutzmittel sind wegen ihrer elektrischen Leitfähigkeit oder Verträglichkeit
und auf Grund der hohen thermischen Belastung nicht geeignet.
FK 6000 - 400 V
Das Kühlgerät FK 6000 - 400 V ist serienmäßig mit einem Autotrafo ausgestattet und
kann an folgenden Eingangsspannungen betrieben werden:
110 / 230 / 400 / 440 / 460 V.
18
Inbetriebnahme
Allgemeines Die Kühlgeräte werden trocken, also ohne Kühlmittel ausgeliefert. Das Kühlmittel wird
separat in zwei 5l Kanistern mitgeliefert. Vor der Inbetriebnahme des Kühlgerätes
Kühlmittel einfüllen!
DE
Garantiebestimmungen für die
KühlmittelPumpe
Informationen
zum Kühlmittel
Kühlmittel
einfüllen
Die Kühlmittel-Pumpe darf nur in Verbindung mit dem original Kühlmittel des Herstellers
betrieben werden. Ein (auch nur kurzzeitiger) Trockenlauf der Kühlmittel-Pumpe ist nicht
zulässig und führt zur Zerstörung der Kühlmittel-Pumpe. Jegliche Haftung wird in solchen Fällen abgelehnt.
Zum Befüllen des Kühlgerätes nur original Fronius Kühlmittel verwenden. Andere Frostschutzmittel sind wegen ihrer elektrischen Leitfähigkeit bzw. Verträglichkeit nicht zu empfehlen.
Netzschalter in Stellung - O - schalten
1
Schraubkappe abschrauben
2
Kühlmittel einfüllen
3
Schraubkappe wieder aufschrauben - Kühlgerät ist betriebsbereit
4
HINWEIS!
Wird das Kühlgerät zum ersten Mal mit Kühlmittel gefüllt, muss das Kühlgerät vor
Inbetriebnahme entlüftet werden.
Kühlgerät
entlüften
Das Kühlgerät entlüften
- nach der Erstbefüllung
- wenn bei laufender Kühlmittel-Pumpe kein Kühlmittel-Umlauf zustande kommt
Das Kühlgerät entlüften:
Netzstecker anstecken bzw. Stromversorgung herstellen
1
Netzschalter in Stellung „I“ schalten - das Kühlgerät ist betriebsbereit
2
Sicherungsring am Steckanschluss Wasservorlauf - schwarz - zurückziehen
3
Schlauch Wasservorlauf abstecken
4
Dichtkegel im Zentrum des Steckanschlusses Wasservorlauf mittels Holz- oder
5
Kunststoffstift vorsichtig hineindrücken und halten
Dichtkegel loslassen wenn Flüssigkeit austritt
6
Schlauch Wasservorlauf wieder anstecken
7
Wasseranschlüsse außen auf Dichtheit prüfen
8
Den Vorgang des Entlüftens so oft wiederholen, bis im Einfüllstutzen ein einwandfreier
Rückfluss ersichtlich ist.
19
Kühlgerät in
Betrieb nehmen
HINWEIS!
Vor jeder Inbetriebnahme des Kühlgerätes ist der Kühlmittelstand sowie die Reinheit des Kühlmittels zu überprüfen.
Netzstecker anstecken bzw. Stromversorgung herstellen
1
Netzschalter in Stellung „I“ schalten - die Kühlmittelpumpe beginnt zu arbeiten
2
Kühlmittel-Durchfluss kontrollieren, bis einwandfreier Durchfluss erkennbar ist.
3
Gegebenenfalls das Kühlgerät entlüften.
HINWEIS!
Während des Schweißbetriebes Kühlmittel-Durchfluss in regelmäßigen Abständen
kontrollieren - im Einfüllstutzen muss ein einwandfreier Rückfluss ersichtlich sein.
SchweißbrennerWechsel
VORSICHT!
Beschädigungsgefahr für das Kühlgerät durch Überdruck.
Vor dem Ausblasen des Schweißbrenners mittels Druckluft die Schraubkappe vom
Einfüllstutzen abschrauben.
20

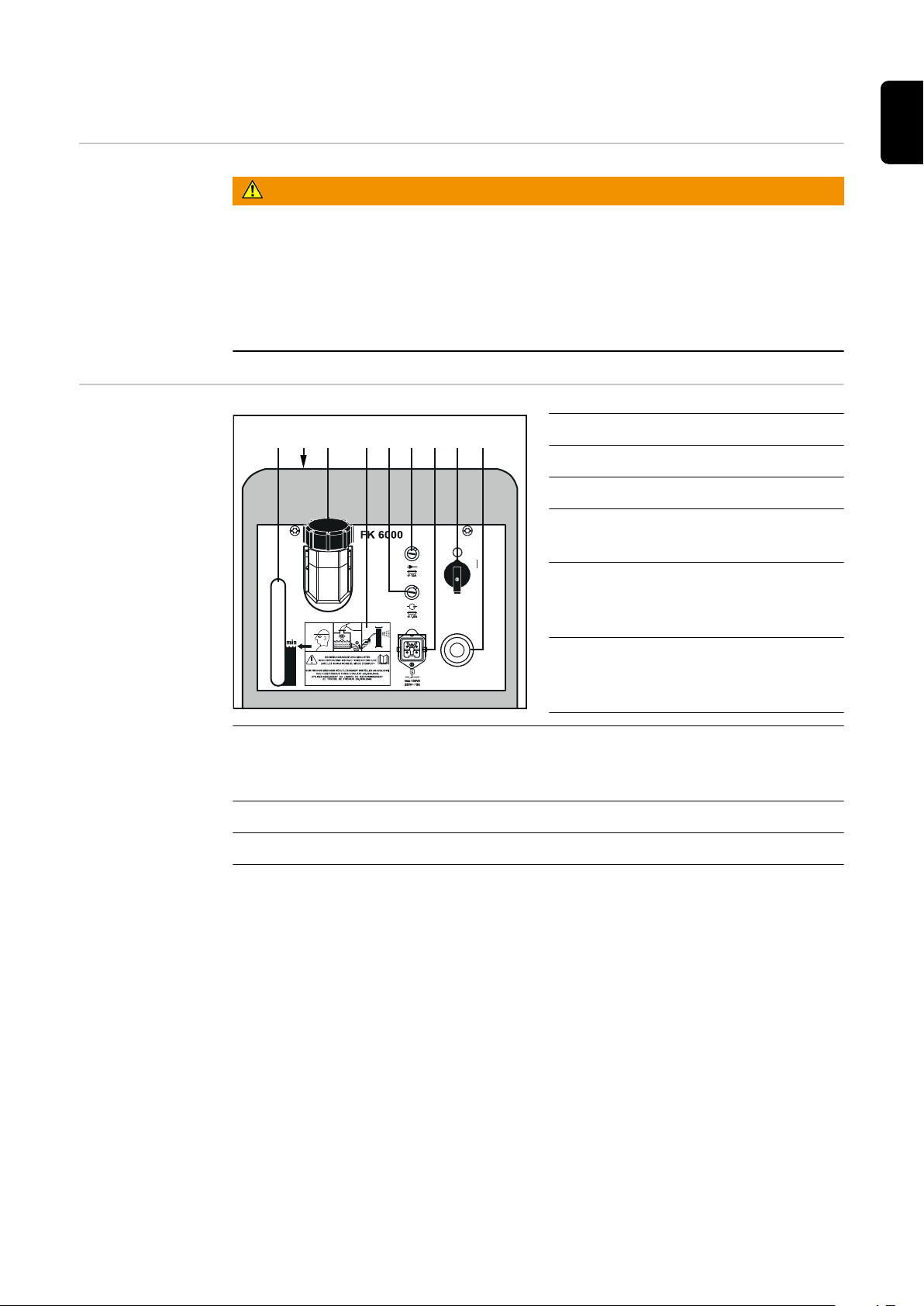

Bedienelemente und Anschlüsse
(1) (3) (4) (5) (6) (7) (8) (9)(2)
DE
Sicherheit
Vorderseite
WARNUNG!
Gefahr durch Fehlbedienung.
Schwerwiegende Personen- und Sachschäden möglich.
Beschriebene Funktionen erst anwenden, wenn diese Bedienungsanleitung
▶
vollständig gelesen und verstanden wurde.
Beschriebene Funktionen erst anwenden, wenn sämtliche Bedienungsanleitungen
▶
der Systemkomponenten, insbesondere Sicherheitsvorschriften vollständig gelesen
und verstanden wurden!
(1) Sichtfenster Kühlmittel
(2) Leistungschild
(3) Schraubkappe / Einfüllstutzen
(4) Hinweise zu Wartung und Bedie-
nung
(5) Sicherung Netzversorgung
fällt bei falsch eingestellter Netzspannung oder bei Überspannung
(6) Sicherung Kühlmittel-Pumpe
fällt bei Überlastung oder Blockieren der Kühlmittel-Pumpe
(7) Anschlussbuchse Durchfluss-Wächter
zum Auswerten des Signales über die Robotersteuerung. Die Signalauswertung
erfolgt über Pin 3 und 4 der Anschlussbuchse
(8) Netzschalter
(9) Netzkabel oder Netzkabel-Durchführung
21
Rückseite
(10) (11)
(12)
(10) Anschluss Wasservorlauf (blau)
(11) Wasserfilter
(12) Anschluss Wasserrücklauf (rot)
WICHTIG!
Das Filter-Halteblech mit den beiliegenden Schrauben montieren und den Filter einsetzen.
Die Anschlüsse sind serienmäßig mit
Schraubanschlüssen ausgestattet. Bei
Bedarf sind diese mit den beiligenden
Steckanschlüssen zu versehen.
22
Konfigurationsmöglichkeiten
DE
Sicherheit
Standard Konfiguration mittels
VerbindungsSchlauchpaket
oder Verbindungsschläuchen
WARNUNG!
Ein elektrischer Schlag kann tödlich sein.
Ist das Gerät während der Installation am Netz angesteckt, besteht die Gefahr schwerwiegender Personen und Sachschäden. Sämtliche Arbeiten am Gerät nur durchführen,
wenn
der Netzschalter in Stellung - O - geschaltet ist,
▶
das Gerät vom Netz getrennt ist.
▶
Diese Konfiguration ist anzuwenden bei:
- Anwendungen mit einer Stromquelle
- Parallelbetrieb von Stromquellen (Power Sharing)
- Plasma Anwendungen
Standard Konfiguration mittels Verbindungs-Schlauchpaket oder Verbindungs-Schläuchen
23
Serienschaltung
mittels Verbindungs-Schlauchpaket
Diese Konfiguration ist anzuwenden bei:
- TimeTwin Digital Anwendungen, bei denen die Drahtvorschübe in der Nähe der
Stromquellen platziert sind
Optional kann auch eine Serienschaltung mittels Verbindungsschlauch durchgeführt werden
Serienschaltung
mittels Verbindungsschläuchen
24
Serienschaltung mittels Verbindungs-Schlauchpaket
(1) Doppel-Schnellkupplung
Diese Konfiguration ist anzuwenden bei:
- TimeTwin Digital Anwendungen, bei denen die Drahtvorschübe in der Nähe der
Stromquellen platziert sind
Optional kann auch eine Serienschaltung mittels Verbindungsschlauch durchgeführt werden
DE
Serienschaltung mittels Verbindungsschläuchen
(1) Verbindungsleitung
25
Vor der Inbetriebnahme
Sicherheit
Bestimmungsgemäße Verwendung
Aufstellbestimmungen
WARNUNG!
Gefahr durch Fehlbedienung.
Schwerwiegende Personen- und Sachschäden möglich.
Beschriebene Funktionen erst anwenden, wenn diese Bedienungsanleitung
▶
vollständig gelesen und verstanden wurde.
Beschriebene Funktionen erst anwenden, wenn sämtliche Bedienungsanleitungen
▶
der Systemkomponenten, insbesondere Sicherheitsvorschriften vollständig gelesen
und verstanden wurden!
Das Kühlgerät ist ausschließlich zum Kühlen von Schweißsystem-Komponenten beim
MIG/MAG-, WIG-, Elektroden- oder Plasmaschweißen bestimmt.
Eine andere oder darüber hinausgehende Benutzung gilt als nicht bestimmungsgemäß.
Für hieraus entstehende Schäden haftet der Hersteller nicht.
Zur bestimmungsgemäßen Verwendung gehört auch
- das Beachten aller Hinweise aus der Bedienungsanleitung
- die Einhaltung der Inspektions- und Wartungsarbeiten
WARNUNG!
Gefahr durch umstürzende oder herabfallende Geräte.
Schwerwiegende Personen- und Sachschäden können die Folge sein
Alle Systemkomponenten auf ebenem und festem Untergrund standsicher aufstel-
▶
len.
WARNUNG!
Gefahr durch elektrischen Strom.
Ein elektrischer Schlag kann tödlich sein.
Für ordnungsgemäße Isolation des Kühlgerätes sorgen.
▶
Immer sicherstellen, dass zwischen dem Bodenblech des Kühlgerätes und dem
▶
Untergrund keine elektrisch leitende Verbindung besteht.
Vor der Montage des Kühlgerätes alle elektrisch leitenden Teile zwischen dem
▶
Bodenblech des Kühlgerätes und dem Untergrund entfernen.
Das Gerät ist nach Schutzart IP23 geprüft, das bedeutet:
- Schutz gegen Eindringen fester Fremdkörper größer Ø 12,5 mm (.49 in.)
- Schutz gegen Sprühwasser bis zu einem Winkel von 60° zur Senkrechten
Kühlluft
Die Anlage muss so aufgestellt werden, dass die Kühlluft ungehindert durch die Luftschlitze der Seitenteile strömen kann. Es muss immer ein Rundumabstand zum Gerät
von 0,5 m (1 ft. 7.69 in.) gegeben sein.
26
VORSICHT!
Gefahr durch zu geringe Kühlluft-Zufuhr.
Schwerwiegende Sachschäden können die Folge sein.
Lufteintritts- und Austrittsöffnungen dürfen keinesfalls verdeckt sein, auch nicht teil-
▶
weise.
Staub
Darauf achten, dass anfallender metallischer Staub nicht direkt vom Lüfter in die Anlage
gesaugt wird (beispielsweise bei Schleifarbeiten).
Betrieb im Freien
Das Gerät kann gemäß Schutzart IP23 im Freien aufgestellt und betrieben werden.
Unmittelbare Nässeeinwirkung (beispielsweise durch Regen) vermeiden.
Netzanschluss Die Geräte sind für die am Leistungsschild angegebene Netzspannung ausgelegt. Sind
Netzkabel oder Netzstecker bei Ihrer Geräteausführung nicht angebracht, müssen diese
den nationalen Normen entsprechend montiert werden. Die Absicherung der Netzzuleitung ist den Technischen Daten zu entnehmen.
HINWEIS!
Nicht ausreichend dimensionierte Elektroinstallation kann zu schwerwiegenden
Sachschäden führen.
Die Netzzuleitung sowie deren Absicherung sind entsprechend der vorhandenen Stromversorgung auszulegen. Es gelten die Technischen Daten auf dem Leistungsschild.
DE
Netzspannung
bei FK 6000
VORSICHT!
Ein Betrieb bei falscher Netzspannung kann schwerwiegende Sachschäden verursachen.
Die eingetragene Netzspannung muss dem tatsächlich eingestellten Wert entsprechen.
WICHTIG!
Das Kühlgerät FK 6000 ist fix auf 230 V
konfiguriert.
Ein Anpassen an andere Netzspannungen
ist nicht möglich.
FK 6000: Fixe Netzspannung
27
Netzspannung
bei FK 6000 Pipe
einstellen
Das Kühlgerät FK 6000 Pipe ist für den Betrieb mit verschiedenen Netzspannungen
geeignet. Die werksseitig eingestellte Netzspannung ist am Leistungsschild eingetragen.
Vorgehensweise beim Einstellen der Netzspannung:
Netzschalter in Stellung - O - schalten
1
Netzstecker ziehen oder Netzverbin-
2
dung unterbrechen
Gehäuse öffnen
3
Phasenleiter (L1) entsprechend der
4
vorhandenen Netzspannung anklemmen
Sämtliche Kabel auf festen Sitz prüfen
5
FK 6000 Pipe: Netzspannung einstellen
Gehäuse schließen
6
Eingetragene Netzspannung am Leis-
7
tungsschild durchstreichen und die
eingestellte Netzspannung im freien
Feld eintragen.
Netzspannung
bei FK 6000 - 400
V einstellen
FK 6000 - 400 V: Netzspannung einstellen
Vorgehensweise beim Einstellen der Netzspannung:
Netzschalter in Stellung - O - schalten
1
Netzstecker ziehen oder Netzverbin-
2
dung unterbrechen
Gehäuse öffnen
3
Phasenleiter (L1) entsprechend der
4
vorhandenen Netzspannung anklemmen
Sämtliche Kabel auf festen Sitz prüfen
5
Gehäuse schließen
6
Eingetragene Netzspannung am Leis-
7
tungsschild durchstreichen und die
eingestellte Netzspannung im freien
Feld eintragen.
28
Pflege, Wartung und Entsorgung
(1)
(2) (3)
(4)
Allgemeines Das Kühlgerät benötigt unter normalen Betriebsbedingungen nur ein Minimum an Pflege
und Wartung. Das Beachten einiger Punkte ist jedoch unerlässlich, um die
Schweißanlage über Jahre hinweg einsatzbereit zu halten.
DE
Sicherheit
WARNUNG!
Ein Elektroschock kann tödlich sein.
Vor Öffnen des Gerätes, das Gerät abschalten, Netzverbindung trennen und ein deutlich
lesbares, verständliches Schild gegen Wiedereinschalten anbringen - gegebenfalls Elkos
entladen. Die Gehäuse-Schrauben stellen eine geeignete Schutzleiterverbindung für die
Erdung des Gehäuses dar. Die Schrauben dürfen keinesfalls durch andere Schrauben
ohne zuverlässige Schutzleiterverbindung ersetzt werden.
VORSICHT!
Verbrühungsgefahr durch zu heißes Kühlmittel.
Die Wasseranschlüsse nur in abgekühltem Zustand des Kühlmittelst überprüfen.
WICHTIG!
Das Kühlmittel darf nicht über die Abwasserkanalisation entsorgt werden!
HINWEIS!
Zum Wiederbefüllen des Kühlgerätes nur Original-Kühlmittel des Herstellers verwenden.
Symbole für
Pflege und Wartung des
Kühlgerätes
(1) Kühlmittel-Stand überprüfen
(2) Kühlmittel wechseln
(3) Kühler ausblasen
(4) Bedienungsanleitung lesen
Die entsprechenden Wartungsintervalle
und Wartungsarbeiten sind auf den folgenden Seiten detailliert beschrieben.
29
Bei jeder Inbetriebnahme
- Schweißbrenner, Verbindungsschlauchpaket und Masseverbindung auf
Beschädigung prüfen
- Prüfen, ob der Rundumabstand des Gerätes 0,5 m (1.6 ft.) beträgt, damit die
Kühlluft ungehindert zuströmen und entweichen kann
HINWEIS!
Zusätzlich dürfen die Lufteintritts- und Austrittsöffnungen keinesfalls verdeckt
sein, auch nicht teilweise.
Bei Verwendung wassergekühlter Schweißbrenner:
- Wasseranschlüsse auf Dichtheit prüfen
- Wasserrückflussmenge im Kühlmittelbehälter überwachen
- Findet kein Wasserrücklauf statt, das Kühlgerät prüfen und ggf. entlüften
HINWEIS!
Werden wassergekühlte Schweißbrenner ohne Kühlmittel in Betrieb genommen,
hat dies meist einen Defekt von Brennerkörper oder Schlauchpaket zur Folge.
Für hieraus resultierende Schäden haftet der Hersteller nicht, und sämtliche Gewährleistungsansprüche erlöschen.
Einmal wöchentlich
Alle 2 Monate
Alle 6 Monate
Den Kühlmittelstand sowie die Reinheit des Kühlmittels überprüfen.
1
Bei Kühlmittelstand unterhalb der Markierung „min“ ... Kühlmittel nachfüllen.
2
Rücklauf auf Verschmutzung prüfen und gegebenenfalls reinigen
1
Falls vorhanden: Wasserfilter und Durchflusswächter auf Funktion bzw. Verschmut-
2
zung prüfen und gegebenenfalls reinigen.
Geräteseitenteile demontieren und das Geräteinnere mit trockener, reduzierter
1
Pressluft sauberblasen
HINWEIS!
Gefahr der Beschädigung elektronischer Bauteile.
Elektronische Bauteile nicht aus kurzer Entfernung anblasen.
Bei starkem Staubanfall auch die Wasserkühler reinigen
1
Alle 12 Monate
30
Kühlmittel wechseln
1
Ausgedientes Kühlmittel fachgerecht entsorgen.
2
Gültigkeit der
„allgemeinen Liefer- und Zahlungsbedingungen“
Entsorgung Die Entsorgung nur gemäß den geltenden nationalen und regionalen Bestimmungen
Die „Allgemeinen Liefer- und Zahlungsbedingungen“ laut Preisliste gelten in Bezug auf
Kühlgeräte nur unter folgenden Voraussetzungen:
- Bei einer Betriebsdauer von max. 8 h / Tag (Einschicht-Betrieb)
- Bei ausschließlicher Verwendung des original Kühlmittels des Herstellers
- Bei regelmäßiger Wartung und regelmäßigem Wechsel des Kühlmittels
durchführen.
DE
31
Fehlerdiagnose, Fehlerbehebung
Sicherheit
Fehlerdiagnose,
Fehlerbehebung
WARNUNG!
Ein elektrischer Schlag kann tödlich sein.
Vor Öffnen des Gerätes:
Netzschalter in Stellung - O - schalten
▶
Gerät vom Netz trennen
▶
ein verständliches Warnschild gegen Wiedereinschalten anbringen
▶
mit Hilfe eines geeigneten Messgerätes sicherstellen, dass elektrisch geladene Bau-
▶
teile (z.B. Kondensatoren) entladen sind
VORSICHT!
Unzureichende Schutzleiterverbindung kann schwerwiegende Personen- und
Sachschäden verursachen.
Die Gehäuseschrauben stellen eine geeignete Schutzleiter-Verbindung für die Erdung
des Gehäuses dar und dürfen keinesfalls durch andere Schrauben ohne zuverlässige
Schutzleiter-Verbindung ersetzt werden.
Zu wenig oder kein Kühlmittel-Durchfluss
Ursache:
Behebung:
Kühlmittel-Stand zu niedrig
Kühlmittel nachfüllen
Ursache:
Behebung:
Ursache:
Behebung:
Ursache:
Behebung:
Ursache:
Behebung:
Ursache:
Behebung:
Engstelle oder Fremdkörper im Kühl-Kreislauf
Engstelle oder Fremdkörper beseitigen
Sicherung Kühlmittel-Pumpe defekt
Sicherung Kühlmittel-Pumpe erneuern, gemäß Abschnitt „Absicherung des
Kühlgerätes“
Kühlmittelpumpe defekt
Kühlmittelpumpe erneuern
Kühlmittelfilter beim Steckanschluss Wasserrücklauf verlegt
Kühlmittelfilter mit sauberem Leitungswasser reinigen bzw. Filtereinsatz
erneuern
Zulässige Einschaltdauer überschritten
Abkühlphase der Kühlmittelpumpe abwarten
32
Zu geringe Kühlleistung
Ursache:
Behebung:
Ventilator defekt
Ventilator erneuern
DE
Ursache:
Behebung:
Ursache:
Behebung:
Ursache:
Behebung:
Akustisch hohes Laufgeräusch
Ursache:
Behebung:
Ursache:
Behebung:
Kühlmittel-Pumpe defekt
Kühlmittel-Pumpe erneuern
Kühler verschmutzt
Kühler mit trockener Druckluft ausblasen
Kühlgerät mit zu geringer Kühlleistung angeschlossen
Kühlgerät mit höherer Kühlleistung verwenden
Kühlmittel-Stand zu niedrig
Kühlmittel nachfüllen
Kühlmittel-Pumpe defekt
Kühlmittel-Pumpe erneuern
33
Technische Daten
Allgemeines
FK 6000
HINWEIS!
Nicht ausreichend dimensionierte Elektroinstallation kann zu schwerwiegenden
Sachschäden führen.
Die Netzzuleitung sowie deren Absicherung sind entsprechend auszulegen. Es gelten
die Technischen Daten auf dem Leistungsschild.
Die Kühlleistung eines Kühlgerätes ist abhängig von
- Umgebungstemperatur
- Förderhöhe
- Durchfluss-Menge Q (l/min)
Die Durchflussmenge Q ist abhängig von:
- Anzahl und Länge der Verbindungs-Schlauchpakete oder Verbindungsschläuche
- Schlauchdurchmesser
Lagertemperatur -25 °C bis +55 °C
-13 °F bis +131 °F
Betriebstemperatur -10 °C bis +40 °C
+14 °F bis +104 °F
Netzspannung (Autotrafo) 230 V
Netzspannungs-Toleranz +/- 10 %
Netzfrequenz 50 / 60 Hz
Absicherung (träge)
Sicherung Netzversorgung
Sicherung Kühlmittel-Pumpe
Stromaufnahme 1,5 A
Kühlleistung (laut Norm IEC 60974-2)
Q = 1 l/min + 25 °C (77 °F)
Q = 1 l/ min + 40 °C (104 °F)
Q = max. + 25 °C (77 °F)
Q = max. + 40 °C (104 °F)
Max. Fördermenge (Qmax) 5 l / min / 10.71 cfh
Max. Pumpendruck 4,2 bar / 60.89 psi
Max. Förderhöhe ca. 35 m
Pumpe magnetgekuppelte Kreiselpumpe
Schaltpunkt Strömungswächter 0,8 l / min
Wasserfilter 100 Mikrometer, CrNi-Sieb
3,15 A
1,6 A
1770 W
1120 W
3000 W
2000 W
114 ft. 10 in.
0.21 gal / min [US]
34
Kühlmittelinhalt 9 l / 2.38 gal. [US]
Schutzart IP 23
Maße l x b x h 725 x 290 x 480 mm
28.54 x 11.42 x 18.90 in.
Gewicht (Gesamtgewicht ohne Kühlmittel) 22 kg / 48.5 Ib.
FK 6000 Pipe
Netzkabel ja
* Werkseinstellung siehe Leistungsschild
Lagertemperatur -50 °C bis +55 °C
-58 °F bis +131 °F
Betriebstemperatur -25 °C bis +40 °C
-13 °F bis +104 °F
Netzspannung (Autotrafo) 110* / 230 V
Netzspannungs-Toleranz +/- 10 %
Netzfrequenz 50 / 60 Hz
Absicherung (träge)
Sicherung Netzversorgung
Sicherung Kühlmittel-Pumpe
3,15 A
1,6 A
Stromaufnahme 1,5 - 3,9 A
Kühlleistung (laut Norm IEC 60974-2)
Q = 1 l/min + 25 °C (77 °F)
Q = 1 l/ min + 40 °C (104 °F)
Q = max. + 25 °C (77 °F)
Q = max. + 40 °C (104 °F)
1770 W
1120 W
3000 W
2000 W
DE
Max. Fördermenge (Qmax) 5 l / min
10.71 cfh
Max. Pumpendruck 4,2 bar
60.89 psi
Max. Förderhöhe ca. 35 m
114 ft. 10 in.
Pumpe magnetgekuppelte Kreisel-
pumpe
Schaltpunkt Strömungswächter (Option) 0,8 l / min
0.21 gal / min [US]
Wasserfilter 100 Mikrometer, CrNi-Sieb
Kühlmittelinhalt 9 l
2.38 gal. [US]
Schutzart IP 23
Maße l x b x h 725 x 290 x 480 mm
28.54 x 11.42 x 18.90 in.
Gewicht (Gesamtgewicht ohne Kühlmittel) 24 kg
52.91 Ib.
Netzkabel nein
* Werkseinstellung siehe Leistungsschild
FK 6000 - 400 V
Lagertemperatur -25 °C bis +55 °C
-13 °F bis +131 °F
35
Betriebstemperatur -10 °C bis +40 °C
+14 °F bis +104 °F
Netzspannung (Autotrafo) 110 / 230 / 400* / 440 / 460 V
Netzspannungs-Toleranz +/- 10 %
Netzfrequenz 50 / 60 Hz
Absicherung (träge)
Sicherung Netzversorgung
Sicherung Kühlmittel-Pumpe
3,15 A
1,6 A
Stromaufnahme 1,5 - 3,9 A
Kühlleistung (laut Norm IEC 60974-2)
Q = 1 l/min + 25 °C (77 °F)
Q = 1 l/ min + 40 °C (104 °F)
Q = max. + 25 °C (77 °F)
Q = max. + 40 °C (104 °F)
1770 W
1120 W
3000 W
2000 W
Max. Fördermenge (Qmax) 5 l / min
10.71 cfh
Max. Pumpendruck 4,2 bar
60.89 psi
Max. Förderhöhe ca. 35 m
114 ft. 10 in.
Pumpe magnetgekuppelte Kreisel-
pumpe
Schaltpunkt Strömungswächter (Option) 0,8 l / min
0.21 gal / min [US]
Wasserfilter 100 Mikrometer, CrNi-Sieb
Kühlmittelinhalt 9 l
2.38 gal. [US]
Schutzart IP 23
Maße l x b x h 725 x 290 x 480 mm
28.54 x 11.42 x 18.90 in.
Gewicht (Gesamtgewicht ohne Kühlmittel) 24 kg
52.91 Ib.
Netzkabel nein
* Werkseinstellung 400 V oder gemäß Leistungsschild
36
DE
37
38
DE
39
FRONIUS INTERNATIONAL GMBH
Froniusstraße 1
A-4643 Pettenbach
AUSTRIA
contact@fronius.com
www.fronius.com
Under www.fronius.com/contact you will find the addresses
of all Fronius Sales & Service Partners and locations
Loading...
