/ Perfect Charging / Perfect Welding / Solar Energy
FK 5000, FK 5000 MV
Kullanım kılavuzu
TR
Soğutma ünitesi
42,0426,0079,TR 035-13082021
İçindekiler
Güvenlik kuralları 5
Güvenlik talimatları açıklaması 5
Genel 5
Amaca uygun kullanım 6
Ortam koşulları 6
İşletme sahibinin yükümlülükleri 6
Personelin yükümlülükleri 6
Ağ bağlantısı 7
Kendini koruma ve çalışanların korunması 7
Gürültü emisyon değerlerine ilişkin bilgiler 7
Zararlı gazlar ve buharlardan kaynaklanan tehlike 8
Kıvılcımdan kaynaklanan tehlike 8
Şebeke ve kaynak akımından kaynaklanan tehlikeler 9
Kaçak kaynak akımları 10
EMU cihaz sınıfları 10
EMU ile ilgili önlemler 10
EMA ile ilgili önlemler 11
Özel tehlike noktaları 11
Koruyucu gazda aranan nitelikler 12
Koruyucu gaz tüpleri nedeniyle tehlike 12
Dışarıya sızan koruyucu gaz sebebiyle tehlike 13
Kurulum yerinde ve taşıma esnasında güvenlik tedbirleri 13
Normal işletim durumunda güvenlik önlemleri 13
Devreye alma, bakım ve onarım 14
Teknik güvenlik denetimi 14
Atık yönetimi 15
Güvenlik işareti 15
Veri yedekleme 15
Telif hakkı 15
TR
Genel bilgi 17
Genel bilgi 19
Cihaz konsepti 19
Versiyonlar 19
Teslimat kapsamı 19
Kullanım alanı 19
"Genel Teslimat ve Ödeme Koşulları" geçerliliği 19
Soğutucu madde pompasının ömrü 19
Soğutucu maddeye ilişkin bilgiler 20
Sızıntılarla ilgili bilgiler 20
Genel bilgiler 20
Cihaz üzerindeki uyarı notları 20
Opsiyonlar 22
Genel bilgi 22
Soğutucu madde - sıcaklık izleme ve akış izleme 22
Soğutucu madde filtresi 22
Önde bulunan soğutucu madde bağlantıları 22
Filtre montajı / Soğutucu madde bağlantısı ikilisi 22
Bağlantı noktaları ve mekanik bileşenler 23
Bağlantı noktaları ve mekanik bileşenler 25
Bağlantı soketleri ve mekanik bileşenler 25
Kurulum ve işletmeye alma 27
Kurulumdan ve işletmeye almadan önce 29
Güvenlik 29
Kurulum yönetmeliği 29
Soğutucu maddeye ilişkin bilgiler 30
3
Soğutucu madde pompası için garanti yönetmelikleri 30
Amaca uygun kullanım 30
Taşıyıcı arabalara soğutma ünitesi monte etme 31
Genel 31
Taşıma arabalarına soğutma ünitesi monte etme 31
Soğutma ünitesini güç kaynağına bağlama 32
Güvenlik 32
Soğutma ünitesini güç kaynağına bağlama 32
Soğutucu madde hortumlarını soğutma ünitesine bağlayın 34
Güvenlik 34
Bağlantı hortum paketindeki soğutucu madde hortumlarını soğutma ünitesine bağlayın 34
Torçtaki soğutucu madde hortumlarını soğutma ünitesine bağlayın 34
Soğutma ünitesini doldurma ve çalıştırma 35
Soğutma ünitesini doldurma 35
Soğutma ünitesini çalıştırma 36
Soğutucu madde filtre seçeneğini monte etme 37
Güvenlik 37
Soğutucu madde filtre seçeneğini monte etme 37
Arıza tespiti, arıza giderme 39
Arıza tespiti, arıza giderme 41
Güvenlik 41
Arıza tespiti, arıza giderme 41
Görüntülenen Servis Kodları 43
Soğutucu madde pompası milini döndürün 44
Güvenlik 44
Soğutucu madde pompası milini döndürün 44
Bakım, onarım ve atık yönetimi 45
Bakım, onarım ve atık yönetimi 47
Güvenlik 47
Genel bilgiler 47
Soğutma ünitesi bakımı ve onarımı için semboller 48
Bakım aralıkları, bakım işleri 48
Soğutucuyu havayla temizleme 49
Soğutucu maddeyi değiştirme 49
Atık yönetimi 53
Teknik özellikler 55
Teknik özellikler 57
Genel 57
FK 5000, FK 5000 MV 57
4
Güvenlik kuralları
TR
Güvenlik talimatları açıklaması
UYARI!
Doğrudan tehdit oluşturan bir tehlikeyi ifade eder.
Bu tehlike önlenmediği takdirde ölüm ya da ciddi yaralanma meydana gelir.
▶
TEHLİKE!
Tehlikeli oluşturması muhtemel bir durumu ifade eder.
Bu tehlike önlenmediği takdirde ölüm ve ciddi yaralanma meydana gelebilir.
▶
DİKKAT!
Zarar vermesi muhtemel bir durumu ifade eder.
Bu tehlike önlenmediği takdirde hafif ya da küçük çaplı yaralanmalar ve maddi
▶
kayıplar meydana gelebilir.
NOT!
Yapılan işlemin sonuçlarını etkileyebilecek ihtimali ve ekipmanda meydana gelebilecek hasar ihtimalini ifade eder.
Genel Cihaz, günümüz teknolojisine ve geçerliliği kabul edilmiş düzenlemelere uygun olarak
üretilmiştir. Bununla birlikte hatalı ya da amaç dışı kullanımda;
- operatörün ya da üçüncü kişilerin hayatları,
- cihaz ve işletme sahibinin maddi varlıkları,
- cihazla verimli çalışma açısından tehlike mevcuttur.
Cihazın devreye alınması, kullanılması, bakımı ve onarımı ile görevli kişilerin,
- gerekli yetkinliğe sahip olması,
- kaynak bilgisine sahip olması ve
- bu kullanım kılavuzunu eksiksiz bir şekilde okuyarak tam olarak uygulaması zorunludur.
Kullanım kılavuzu, sürekli olarak cihazın kullanıldığı yerde muhafaza edilmelidir. Kullanım kılavuzuna ek olarak, kazaları önlemeye ve çevrenin korunmasına yönelik genel
ve yerel düzenlemelere de uyulması zorunludur.
Cihaz üzerindeki tüm güvenlik ve tehlike notları,
- okunur durumda bulunacak
- zarar verilmeyecek
- yerinden çıkartılmayacak
- üzeri kapatılamayacak, üzerine herhangi bir şey yapıştırılmayacak ya da üzeri boyanmayacaktır.
Cihaz üzerinde bulunan güvenlik ve tehlike talimatlarının yerleri için cihazınızın kullanım
kılavuzunun "Genel bilgi" bölümüne bakın.
Güvenliği etkileyebilecek arızaları cihazı devreye almadan önce ortadan kaldırın.
Söz konusu olan sizin güvenliğiniz!
5
Amaca uygun
kullanım
Ortam koşulları Cihazın belirtilen alanlar dışında çalıştırılması ya da depolanması da amaç dışı kullanım
Cihaz yalnızca kullanım amacına uygun işler için kullanılmalıdır.
Cihaz yalnızca anma değerleri plakasında belirtilen kaynak yöntemleri için tasarlanmıştır.
Başka türlü ya da bu çerçevenin dışına çıkan kullanımlar, kullanım amacına uygun olarak
kabul edilmez. Bu türden kullanımlardan doğan hasarlardan üretici sorumlu değildir.
Amaca uygun kullanım kapsamına şu hususlar da dahildir
- kullanım kılavuzundaki tüm bilgi notlarının tam olarak okunması ve tatbik edilmesi
- tüm güvenlik ve tehlike notlarının tam olarak okunması ve tatbik edilmesi
- denetleme ve bakım işlemlerinin yapılması.
Cihazı aşağıdaki uygulamalar için asla kullanmayın:
- Boruların buzunu çözme
- Pilleri/Aküleri şarj etme
- Motorlara yol verme
Cihaz, endüstri ve ticaret alanında kullanılmak üzere tasarlanmıştır. Yaşam alanında kullanımdan kaynaklanan zararlardan üretici sorumlu tutulamaz.
Kusurlu ya da hatalı iş sonuçları dolayısıyla üretici hiçbir sorumluluk kabul etmez.
olarak değerlendirilir. Bu türden kullanımlardan doğan hasarlardan üretici sorumlu
değildir.
İşletme sahibinin
yükümlülükleri
Ortam havasının sıcaklık aralığı:
- işletme esnasında: -10 ° C ila + 40 ° C (14 ° F ila 104 ° F)
- taşıma ve depolama esnasında: -20 ° C ila +55 ° C (-4 ° F ila 131 ° F)
Bağıl hava nemi:
- 40 ° C'de (104 ° F) % 50
- 20° C'de (68 ° F) % 90'a kadar
Ortam havası: tozdan, asitlerden, aşındırıcı gazlardan ya da kimyasal maddelerden vb.
arındırılmış olmalıdır
Deniz seviyesinden yükseklik: en fazla 2000 m (6561 ft. 8.16 in.)
Sadece
- iş güvenliği ve kazaları önleme konusunda temel kurallara aşina ve cihazın kullanımı
konusunda eğitilmiş,
- bu kullanım kılavuzunu, özellikle "Güvenlik kuralları" bölümünü okumuş, anlamış ve
bunu imzasıyla onaylamış,
- taleplere uygun iş sonuçları konusunda eğitimli kişilerin cihaz üzerinde çalışması
işletme sahibinin yükümlülüğü altındadır.
Personelin güvenlik bilinciyle çalışıp çalışmadığı düzenli aralıklarla kontrol edilmelidir.
Personelin
yükümlülükleri
6
Cihazda çalışmakla yükümlü tüm kişiler, çalışma öncesinde
- iş güvenliği ve kazaları önleme konusunda temel kurallara uymakla
- bu kullanım kılavuzunu, özellikle "Güvenlik kuralları" bölümünü ve uyarı notlarını
okumakla ve bunları anladıklarını ve uyguladıklarını imza ile onaylamakla mükelleftir.
İşyerini terk etmeden önce, kimse yokken dahi can ve mal kayıplarının oluşmayacağından emin olun.
Ağ bağlantısı Yüksek güçlü cihazlar akım tüketimleri nedeniyle şebekenin enerji kalitesini etkileyebilir-
ler.
Bu durum bazı cihaz tiplerini aşağıdaki şekillerde ilgilendirebilir:
- Bağlantı ile ilgili sınırlamalar
-
İzin verilen maksimum şebeke empedansı ile ilgili gereksinimler
-
Gerekli minimum kısa devre kapasitesi ile ilgili gereksinimler
*)
umumi şebekeye yapılan her bir arabirim üzerinde
*)
*)
bkz. Teknik Veriler
Bu durumda işletme sahibi ya da cihaz kullanıcısı, cihaz bağlantısının yapılıp yapılamayacağına elektrik dağıtım şirketine danışarak karar vermek zorundadır.
ÖNEMLİ! Ağ bağlantısının güvenli bir topraklamaya sahip olmasına dikkat edin!
TR
Kendini koruma
ve çalışanların
korunması
Cihazı kullanırken birçok tehlikeyle karşı karşıya kalırsınız, örneğin:
- Kıvılcım, etrafa saçılan sıcak metal parçalar
- gözlere ve deriye zarar veren ark ışınımı
- kalp pili taşıyan kişiler için hayati tehlike anlamına gelen tehlikeli elektromanyetik
alanlar
- şebeke ve kaynak akımından kaynaklanan elektriksel tehlike
- artan gürültü kirliliği
- zararlı kaynak dumanı ve gazlar
Cihazı kullanırken uygun koruyucu giysi kullanın. Koruyucu giysi aşağıdaki özelliklere
sahip olmalıdır:
- aleve dayanıklı
- izole ve kuru
- tüm bedeni kaplayan, hasar görmemiş ve iyi durumda
- koruyucu kask
- paçasız pantolon
Koruyucu giysilere ayrıca şunlar dahildir:
- Uygun filtre içeren koruyucu siperlik vasıtasıyla gözleri ve yüzü UV ışınlarına, ısıya
ve kıvılcıma karşı koruyun.
- Koruyucu siperlik gerisinde kenar koruması olan uygun bir koruyucu gözlük takın.
- Islak yüzeylerde bile yalıtım sağlayan sağlam ayakkabı giyin.
- Elleri uygun eldivenlerle koruyun (elektrik yalıtımı, ısıdan koruma).
- Gürültü kirliliğini azaltmak ve yaralanmalardan korunmak için kulaklık takın.
Gürültü emisyon
değerlerine ilişkin
bilgiler
İnsanları, özellikle çocukları, cihazların işletimi ve kaynak prosesi esnasında uzak tutun.
Buna rağmen etrafta insanlar bulunduğu takdirde
- ortaya çıkabilecek tehlikeler konusunda (ark nedeniyle parlama, kıvılcım, sağlığa
zararlı kaynak dumanı, gürültü kirliliği nedeniyle yaralanma tehlikesi, şebeke ya da
kaynak akımı nedeniyle olası kazalar vb.) bu kişileri bilgilendirin,
- uygun korunma araçları bulundurun ya da
- uygun koruyucu duvarlar ve perdeler inşa edin.
Cihaz boşta iken ve EN 60974-1 uyarınca standart yükte izin verilen maksimum çalışma
noktasına uygun olarak çalışma sonrası soğuma evresinde 80dB(A)'dan düşük bir maksimum ses şiddeti seviyesi (ref. 1pW) üretir.
Yönteme ve ortama göre değişiklik gösterdiği için, işyeri ile ilgili bir emisyon değeri kaynak esnasında (ve kesme esnasında) belirtilmeyebilir. Kaynak yöntemi (MIG/MAG
kaynağı, TIG kaynağı), seçilen akım tipi (doğru akım, alternatif akım), güç aralığı, kay-
7
natılmış metal tipi, iş parçasının rezonans karakteristiği, iş yeri ortamı gibi çok farklı parametrelere bağlıdır.
Zararlı gazlar ve
buharlardan kaynaklanan tehlike
Kaynak esnasında ortaya çıkan duman sağlığa zararlı gazlar ve buharlar içerir.
Kaynak dumanında, International Agency for Research on Cancer'in 118. Monografı
uyarınca kansere yol açan içerikler bulunmaktadır.
Noktaya odaklı çekiş ve oda çekişi uygulayın.
Mümkünse entegre çekiş düzeneği olan torç kullanın.
Başınızı ortaya çıkan kaynak dumanından ve gazlardan uzak tutun.
Ortaya çıkan duman ve zararlı gazları
- solumayın
- uygun araçlarla çalışma alanından tahliye edin.
Yeterli taze hava girişi sağlayın. Havalandırma oranının her zaman saatte en az 20 m³
olmasını sağlayın.
Yetersiz havalandırma durumunda, hava girişi olan bir kaynak kaskı kullanın.
Emiş gücünün yeterli olup olmadığı konusunda belirsizlik varsa, ölçülen zararlı madde
emisyon değerlerini izin verilen sınır değerlerle karşılaştırın.
Aşağıdaki bileşenler diğerlerine nazaran kaynak dumanının zararlılık derecesinden
sorumludur:
- iş parçası için teşkil edilen metaller
- Elektrotlar
- Kaplamalar
- Temizleyiciler, yağ gidericiler ve benzerleri
- kullanılan kaynak prosesi
Kıvılcımdan kaynaklanan tehlike
Bu nedenle listelenen bileşenlere ilişkin uygun malzeme güvenliği veri sayfalarını ve
üretici verilerini göz önünde bulundurun.
Maruz kalma senaryoları, risk yönetimi önlemleri ve iş koşulları tanımlanması için tavsiyeleri European Welding Association web sitesindeHealth & Safety alanında bulabilirsiniz
(https://european-welding.org).
Alev alabilir buharları (örneğin solvent buharları) arkın ışının alanından uzak tutun.
Kaynak yapılmadığı takdirde, koruyucu gaz tüpünün vanasını veya ana gaz beslemesini
kapatın.
Kıvılcım, yangınlara ve patlamalara neden olabilir.
Yanıcı maddelerin yakınında asla kaynak yapmayın.
Yanıcı maddeler arktan en az 11 metre (36 ft. 1.07 in.) yüksekte olmalı veya onaylanmış
bir kapakla kapatılmalıdır.
Uygun, test edilmiş yangın söndürücüleri hazır bulundurun.
Kıvılcım ve sıcak metal parçaları küçük çatlak ve deliklerden bile etraftaki alanlara
ulaşabilir. Yaralanma ve yangın tehlikesi oluşmaması için uygun tedbirler alın.
Uygun ulusal ve uluslararası standartlara göre hazırlanmayan, yangın ve patlama tehli-
kesi olan alanlarda ve kapalı tanklarda, varillerde ya da borularda kaynak yapmayın.
8
İçinde gaz, yakıt, mineral yağı vb. depolanmış olan konteynerlerde kaynak yapılmamalıdır. Artık madde nedeniyle patlama tehlikesi olabilir.
TR
Şebeke ve kaynak akımından
kaynaklanan teh-
likeler
Elektrik çarpması çok tehlikelidir ve öldürücü olabilir.
Cihazın içindeki ve dışındaki gerilim altında bulunan parçalara dokunmayın.
MIG/MAG ve TIG kaynağında, kaynak teli, tel makarası, besleme makaraları ve kaynak
teli ile bağlantılı olan tüm metal parçalar da gerilim altında bulunur.
Tel sürme ünitesini daima yeterli şekilde yalıtılmış alt zemine yerleştirin ya da uygun,
yalıtılmış tel sürme ünitesi tespit yuvası kullanın.
Kişisel korunma ve çalışanların korunması için toprak ya da toprak potansiyeli karşısında
bulunan yeterli şekilde yalıtılmış, kuru altlık ya da kapak sağlayın. Altlık ya da kapak, tüm
bölgeyi gövde ve toprak ya da toprak potansiyeli arasında tamamen kaplamalıdır.
Tüm kablo ve iletim hatları sıkı, hasarsız, izole edilmiş ve yeterli ölçülere sahip olmalıdır.
Gevşek bağlantıları, yanık, hasar görmüş ya da yetersiz ölçülere sahip kabloları ve iletim
hatlarını derhal yenileyin.
Her kullanımdan önce manuel olarak akım bağlantısı sıkı oturma bakımından kontrol
edin.
Bajonet soketli akım kablolarında akım kablosunu uzunlamasına eksende en az 180°
döndürün ve gerin.
Kabloları ya da iletim hatlarını ne gövde ne de gövde parçaları etrafına dolamayın.
MMA (örtülü elektrot, tungsten elektrot, kaynak teli...)
- soğutmak için asla sıvı içine daldırmayın
- devrede bulunan güç kaynağına asla temas etmeyin.
İki kaynak sisteminin elektrotları arasında, örneğin bir kaynak sisteminin iki kat boşta
çalışma gerilimi ortaya çıkabilir. Her iki elektrot potansiyeline aynı anda temas edince
muhtemelen hayati tehlikeye neden olabilir.
Şebeke ve cihaz kablosunu, koruyucu iletkenin fonksiyonel etkinliği açısından uzman bir
elektrikçiye düzenli olarak kontrol ettirin.
Koruma sınıfı I olan cihazların düzenli çalışması için koruyucu iletkeni olan bir ağ ve
koruyucu iletken kontağı olan bir priz sistemi gerekmektedir.
Cihazın koruyucu iletkeni olan bir ağ ve koruyucu iletken kontağı olan bir priz sistemi
olmadan çalıştırılmasına sadece güvenli ayırma yönündeki tüm ulusal kurallar uyulması
durumunda izin verilmektedir.
Aksi takdirde ağır ihmal olarak kabul edilir. Bu türden kullanımlardan doğan hasarlardan
üretici sorumlu değildir.
Gerekirse iş parçasını yeterli düzeyde topraklamak için uygun araçlar temin edin.
Kullanılmayan cihazları kapatın.
Yüksekte çalışırken düşmeyi önlemek için emniyet kemeri takın.
Cihaz üzerinde çalışmadan önce, cihazı kapatın ve şebeke fişini çekin.
Cihazı, şebeke fişi takılmasın ve tekrar açılmasın diye açık şekilde okunabilen ve
anlaşılır bir uyarı levhası ile güvenceye alın.
Cihazı açtıktan sonra:
- elektrik yükleri depolayan tüm iş parçalarını deşarj edin
- cihazın tüm bileşenlerinin enerjisiz olduğundan emin olun.
Gerilim altında bulunan parçalarda çalışmak gerekirse, ana şalteri zamanında devreden
çıkaracak ikinci bir kişi çağırın.
9
Kaçak kaynak
akımları
Aşağıda belirtilen uyarılar dikkate alınmazsa, kaçak kaynak akımı oluşması mümkündür,
bu akımlar aşağıdakilere neden olabilir:
- Yangın tehlikesi
- İş parçasına bağlı olan yapı parçalarının aşırı ısınması
- Koruyucu iletkenlerin tahrip olması
- Cihazın ve diğer elektrik tesisatının hasar görmesi
İş parçası klemensinin iş parçasına sağlam şekilde bağlanmasını sağlayın.
İş parçası klempini, kaynak yapılacak yere mümkün olduğunca yakın şekilde sabitleyin.
Cihazı elektrik iletkenliği olan ortama karşı yeterli bir izolasyonla kurun, örn.: İletken
zemin veya iletken raflara karşı izolasyon sağlayın.
Akım bölücü, çift başlıklı yuva vb. kullanımında, aşağıdakilere dikkat edin: Kullanılmayan
torç / elektrot tutucu elektrotu bile gerilim taşır. Kullanılmayan torç / elektrot tutucu için
yeterli düzeyde yalıtılmış bir depolama alanı sağlayın.
Otomatik MIG/MAG uygulamalarında, tel sürme için sadece kaynak teli fıçısından, büyük
makaradan ya da tel makarasından izole edilen kaynak teli sürün.
EMU cihaz
sınıfları
EMU ile ilgili
önlemler
Emisyon sınıfı A olan cihazlar:
- yalnızca sanayi bölgelerinde kullanım için uygundur
- bunun dışındaki bölgelerde performansı etkileyen ve tahrip edici arızalara yol açabi-
lir.
Emisyon sınıfı B olan cihazlar:
- yerleşim ve sanayi bölgeleri için öngörülen emisyon şartlarını sağlarlar. Bu durum
enerjinin umumi bir alçak gerilim şebekesinden temin edildiği yerleşim bölgeleri için
de geçerlidir.
Anma değerleri plakasına ya da teknik özelliklere uygun EMU cihaz sınıfı.
Bazı özel durumlarda normlarda belirtilen emisyon sınır değerleri aşılmamasına rağmen
öngörülen uygulama alanına yönelik bazı etkiler ortaya çıkabilir (örn. kurulumun yapıldığı
yerde hassas cihazlar varsa ya da kurulumun yapıldığı yerin yakınlarında radyo ya da
televizyon alıcıları varsa).
Bu tür bir durumda arızanın ortadan kaldırılması için gerekli önlemleri almak işletme
sahibinin sorumluluğundadır.
Cihazın çevresindeki ekipmanların ulusal ve uluslararası yönetmeliklere uygunluğunu
test edin ve değerlendirin. Cihazdan etkilenebilecek arızalı ekipmanlara örnekler şu şekildedir:
- Güvenlik ekipmanları
- Şebeke, sinyal ve veri aktarım hatları
- EDV ve telekomünikasyon ekipmanları
- Ölçme ve kalibre etme ekipmanları
10
EMU sorunlarını önleyecek destekleyici tedbirler:
1. Şebeke beslemesi
- Kurallara uygun ağ bağlantısına rağmen elektromanyetik bozulmalar ortaya
çıkarsa, ek tedbirler alın (örn. uygun şebeke filtresi kullanın).
2. Kaynak hatlarını
- mümkün olduğunca kısa tutun
- birbirine yakın çektirin (aynı zamanda EMF sorunlarını önlemek için)
- diğer hatlardan oldukça uzağa yerleştirin
3. Eşpotansiyel bağlantısı
4. İş parçasını topraklama
- Gerekirse, toprak bağlantısını uygun kondansatörler üzerinden yapın.
5. Gerekirse perdeleme
- Ortamdaki diğer ekipmanları perdeleyin
- Komple kaynak donanımını perdeleyin
TR
EMA ile ilgili
önlemler
Özel tehlike noktaları
Elektromanyetik alanlar sebebi henüz bilinmeyen sağlık sorunlarına neden olabilirler,
- Yakında bulunan kişilerin sağlığı üzerinde etkiler, örn. kalp pili ve işitme cihazları
taşıyanlar
- Kalp pili taşıyan kişiler, cihazın ve kaynak prosesinin hemen yakınında durmadan
önce, doktorundan tavsiye almalıdır
- Kaynak kabloları ve torcun başlık/gövde kısımları arasındaki mesafe güvenlik nedeniyle mümkün olduğunca büyük tutulmalıdır
- Kaynak kablosunu ve hortum paketlerini sırtınızda taşımayın ve vücut ve vücut
parçaları etrafına sarmayın
Elleri, saçları, giysi parçalarını ve aletleri hareketli parçalardan uzak tutun, örneğin:
- Vantilatörler
- Dişliler
- Makaralar
- Akslar
- Tel makaraları ve kaynak telleri
Tel tahrik motorunun dönen dişlilerini ya da dönen tahrik parçalarını tutmayın.
Kapaklar ve yan parçalar sadece bakım ve onarım çalışması esnasında açılabilir /
uzaklaştırılabilir.
Çalışma esnasında
- Tüm kapakların kapalı ve tüm kenar parçalarının düzenli şekilde monte edildiğinden
emin olun.
- Bütün kapaklar ve kenar parçaları kapalı halde tutulmalıdır.
Torçtan kaynak teli sızıntısı yüksek yaralanma riski anlamına gelir (elin delinmesi, yüzün
ve gözlerin yaralanması...).
Bu nedenle, torcu vücudunuzdan uzak tutun (tel sürmeli cihazlar) ve koruyucu bir gözlük
kullanın.
Kaynak esnasında ve kaynaktan sonra iş parçasına dokunmayın - yanma tehlikesi.
Soğuyan iş parçalarından cüruf dökülebilir. Bu nedenle iş parçasını düzeltme
çalışmasında dahi uygun koruyucu ekipman takın ve diğer kişilerin yeterli şekilde korunmasını sağlayın.
Yüksek çalışma sıcaklığı olan torç ve diğer donanım parçalarını üzerinde çalışmadan
önce soğumasını bekleyin.
Yangın ve patlama tehlikesi olan yerlerde özel kurallar geçerlidir
- ilgili ulusal ve uluslararası hükümlere riayet edin.
Elektrik tehlikesi yüksek olan alanlarda çalışacak güç kaynakları (örn. boyler), (Safety)
işareti ile işaretlenmelidir. Güç kaynağı yine de bu tür yerlerde bulunmamalıdır.
Kaçak soğutucu madde nedeniyle yanık tehlikesi. İleri ve geri su akışı için bağlantıları
tanımlamadan önce, soğutma ünitesini devre dışı bırakın.
Soğutma maddesiyle çalışırken, soğutucu madde güvenlik bilgi formu talimatlarını
gözetin. Soğutucu madde güvenlik bilgi formunu servis noktanızdan ya da üreticinin
internet sayfasından elde edebilirsiniz.
11
Cihazları vinçle taşımak için, sadece üreticinin uygun yük taşıma ekipmanları kullanın.
- Uygun yük taşıma ekipmanının ön görülen tüm askı noktalarına zincir ya da halat
asın.
- Zincir ya da halatlar dikeyden olabildiğince küçük bir açı ile durmalıdır.
- Gaz tüpünü ve tel sürme ünitesini (MIG/MAG ve TIG cihazları) uzaklaştırın.
Kaynak esnasında tel sürme ünitesinin vinç askısında, daima uygun, izole tel makarası
asma tertibatı kullanın (MIG/MAG ve TIG cihazları).
Cihaz taşıma kayışı ya da taşıma tutamağı ile teçhiz edilmişse, bu özellikle elle taşıma
yapmaya yarar. Vinç, forklift ya da diğer mekanik kaldırma araçları vasıtasıyla taşıma
yapmak için, taşıma kayışı uygun değildir.
Cihaz veya bileşenleri ile birlikte kullanılan tüm kaldırma aksesuarlarının (kayış, toka,
zincir, vs.) düzenli olarak kontrol edilmesi gerekmektedir (örn. mekanik hasar, korozyon
veya çevresel koşullardan kaynaklanan diğer değişimlere karşı).
Test aralıkları ve testin kapsamı en azından ulusal normlar ve yönetmeliklere uygun
olmalıdır.
Koruyucu gaz bağlantısı için adaptör kullanımında, renksiz ve kokusuz koruyucu gazın
fark edilmeden sızıntı yapma tehlikesi. Koruyucu gaz bağlantısı için, adaptörün cihaz
tarafındaki vida dişlerini montaj öncesinde uygun teflon bantla sarın.
Koruyucu gazda
aranan nitelikler
Koruyucu gaz
tüpleri nedeniyle
tehlike
Özellikle halka bağlantılarında kirlenmiş koruyucu gaz, donanımda hasara ve kaynak
kalitesinde düşüşe sebep olabilir.
Koruyucu gaz kalitesinin sağlanması için aşağıdaki gereklilikler sağlanmalıdır:
- Katı tanecik boyutu < 40 µm
- Basınç yoğuşma noktası < -20 °C
- maks. yağ içeriği < 25 mg/m³
Gerekirse filtre kullanın!
Koruyucu gaz tüpleri basınç altında bulunan gaz içerir ve hasar gördüğünde patlayabilir.
Koruyucu gaz tüpleri, kaynak ekipmanının parçası olduğu için, çok dikkatli bir şekilde kullanılmalıdır.
Sıkıştırılmış gaz içeren koruyucu gaz tüplerini, aşırı ısıya, mekanik şoklara, çapağa,
çıplak ateşe, kıvılcıma ve arka karşı koruyun.
Koruyucu gaz tüplerini dikey monte edin ve devrilmemesi için kılavuza göre sabitleyin.
Koruyucu gaz tüplerini kaynak ya da diğer akım devrelerinden uzak tutun.
Torcu asla koruyucu gaz tüpüne asmayın.
Koruyucu gaz tüpüne asla bir elektrotla dokunmayın.
12
Patlama tehlikesi - basınçlı koruyucu gaz tüpü üzerinde asla kaynak yapmayın.
Sadece uygun koruyucu gaz tüplerinin ilgili kullanımı için daima buna uyan, uygun aksesuar (regülatör, hortum ve bağlantı elemanları, ...) kullanın. Koruyucu gaz tüplerini ve
aksesuarı sadece iyi durumda kullanın.
Koruyucu gaz tüpü vana ile açılırsa, yüzünüzü ağızdan öteye çevirin.
Kaynak yapılmadığı takdirde, koruyucu gaz tüpünün vanasını kapatın.
Koruyucu gaz tüpü bağlı değilken, kapağı koruyucu gaz tüpünün vanası üzerinde
bırakın.
Koruyucu gaz tüplerine ve aksesuar parçalarına yönelik üretici verilerine ve ilgili ulusal ve
uluslararası hükümlere uyun.
TR
Dışarıya sızan
koruyucu gaz
sebebiyle tehlike
Kurulum yerinde
ve taşıma
esnasında güvenlik tedbirleri
Kontrolsüz sızan koruyucu gaz sebebiyle boğulma tehlikesi
Koruyucu gaz renksiz ve kokusuzdur ve dışarıya sızması durumunda ortam havasındaki
oksijeni bastırabilir.
- Yeterli ölçüde temiz hava girişi sağlayın; havalandırma oranı saatte en az 20 m³
olmalı
- Koruyucu gaz tüpündeki veya ana gaz beslemesindeki güvenlik ve bakım uyarılarını
dikkate alın
- Kaynak yapılmadığı takdirde, koruyucu gaz tüpünün vanasını veya ana gaz beslemesini kapatın.
- Koruyucu gaz tüpünü veya ana gaz beslemesini her kullanımdan önce kontrolsüz
gaz sızıntısı yönünde kontrol edin.
Devrilecek bir cihaz hayati tehlike anlamına gelebilir! Cihazı düz, sağlam alt zemine
hizalı bir şekilde yerleştirin
- Maksimum 10° eğim açısına izin verilir.
Yangın ve patlama tehlikesi olan yerlerde özel kurallar geçerlidir
- ilgili ulusal ve uluslararası hükümlere riayet edin.
Kurum içi talimatlar ve kontroller yardımıyla işyeri çevresinin daima temiz ve ferah
olmasını sağlayın.
Cihaz yalnızca anma değerleri plakasında belirtilen IP'de kurulmalı ve çalıştırılmalıdır.
Normal işletim
durumunda
güvenlik önlem-
leri
Cihaz kurulumunda, cihaz çevresinde 0,5 m (1 ft. 7.69 in.) boşluk olmasını sağlayın,
böylece soğutma havasının serbestçe içeri akmasını ve dışarı çıkmasını sağlamış olursunuz.
Cihazı taşıma esnasında, geçerli ulusal ve yerel talimatnamelere ve kaza önleme kurallarına uyulmasını sağlayın. Bu özellikle taşıma ve sevk esnasında oluşan hasarla ilgili
direktifler için geçerlidir.
Aktif cihazları kaldırmayın veya taşımayın. Cihazları taşımadan veya kaldırmadan önce
kapatın!
Cihaz her taşındığında, soğutucu maddeyi tamamen boşaltın ve aşağıdaki bileşenleri
demonte edin:
- Tel sürme
- Tel makarası
- Koruyucu gaz tüpü
Taşıma sonrasında devreye almadan önce, cihazı hasar açısından görsel kontrol yapın.
Devreye alma öncesi olası hasarlar eğitimli servis personeli tarafından onarılmalıdır.
Cihazı, tüm güvenlik donanımlarının tam olarak işlevlerini yerine getirdiklerinden emin
olduktan sonra çalıştırın. Güvenlik donanımlarının tam olarak işlevlerini yerine getirme-
mesi durumunda
- operatörün ya da üçüncü kişilerin hayatları,
- cihaz ve işletme sahibinin maddi varlıkları,
- cihazla verimli çalışma açısından tehlike mevcuttur.
Cihazı devreye almadan önce tam fonksiyonlu olmayan güvenlik donanımlarını onarın.
Güvenlik donanımlarını asla baypas etmeyin ya da devre dışı bırakmayın.
13
Cihazı devreye almadan önce kimsenin risk altında olmadığından emin olun.
Cihazı en azından haftada bir defa, dışarıdan fark edilebilir hasarlar ve güvenlik
donanımlarının fonksiyonelliği açısından kontrol edin.
Koruyucu gaz tüpünü daima iyi sabitleyin ve vinçle taşıma esnasında önceden ağırlığını
azaltın.
Cihazlarımızda kullanılmak üzere özellikleri nedeniyle (elektriksel iletkenlik, donmaya
karşı koruma, malzeme uygunluğu, yanabilirlik, ...) sadece üreticinin orijinal soğutma
maddesi uygundur.
Sadece üreticinin uygun orijinal soğutma maddesini kullanın.
Üreticinin orijinal soğutma maddesini diğer soğutucu maddelerle karıştırmayın.
Sadece üreticiye ait sistem bileşenlerini soğutma ünitesi devresine bağlayın.
Başka sistem bileşenleri veya başka soğutucu madde kullanımı esnasında hasarlar ortaya çıkarsa, üretici bundan sorumlu tutulamaz ve bu tür durumlarda garanti geçersizdir.
Cooling Liquid FCL 10/20 yanıcı değildir. Etanol temelli soğutucu madde belirli koşullar
altında yanıcıdır. Soğutucu maddeyi sadece kapalı orijinal kutusunda taşıyın ve ateşleme
kaynaklarından uzak tutun
Artık kullanılmayan soğutucu maddeyi ulusal ve uluslararası kurallara uygun olarak profesyonel şekilde atığa çıkartın. Soğutucu madde güvenlik bilgi formunu servis noktanızdan ya da üreticinin internet sayfasından elde edebilirsiniz.
Devreye alma,
bakım ve onarım
Teknik güvenlik
denetimi
Soğutulan tesiste her kaynak başlangıcından önce soğutucu madde seviyesini kontrol
edin.
Dışarıdan satın alınan parçaların, strese dayanıklı ve güvenlik koşullarını yerine getirecek şekilde tasarlanmış ve üretilmiş olduğu garanti edilmez.
- Yalnızca orijinal yedek parçalar ve sarf malzemeleri kullanın (norm parçalar dahil).
- Üreticinin onayı olmadan cihaz üzerinde değişiklik, ilave ya da tadilat yapmayın.
- Kusursuz durumda olmayan yapı parçalarını derhal değiştirin.
- Sipariş esnasında yedek parça listesine göre tam adı ve malzeme numarasını yanı
sıra cihazın seri numarasını belirtin.
Mahfaza vidaları, mahfaza parçalarının topraklaması için koruyucu iletken bağlantısını
oluşturur.
Daima uygun sayıda orijinal mahfaza vidasını belirtilen dönme momenti ile kullanın.
Üretici, en az her 12 ayda bir cihaz üzerinde teknik güvenlik denetimi yaptırmanızı tavsiye eder.
Üretici, aynı 12 aylık zaman aralığı içinde bir güç kaynağı kalibrasyonu tavsiye eder.
Teknik güvenlikle ilgili denetimi lisanslı, uzman bir elektrikçinin gerçekleştirmesi tavsiye
edilir
- modifikasyon ardından
- montaj ve tadilat ardından
- tamirat, bakım ve onarım ardından
- en azından her on iki ayda bir.
14
Teknik güvenlikle ilgili denetimler için uygun ulusal ve uluslararası standartlara ve direktiflere uyun.
Teknik güvenlikle ilgili denetimlere ve kalibrasyona yönelik daha fazla bilgiyi servis noktasından elde edebilirsiniz. Bu, istek üzerine size gerekli dokümanları temin eder.
Atık yönetimi Bu cihazı evsel atıklarla birlikte atmayın! Eskimiş elektrik ve elektronik aletlerle ilgili
Avrupa Birliği Direktifine ve ulusal yasada yapılan değişikliğe göre kullanılmış elektrikli
aletler ayrı olarak toplanmak ve çevresel koruma çerçevesinde geri kazanıma yönlendiril-
mek zorundadır. Kullanılmış cihazınızı, satıcınıza iade edin ya da yerel ve yetkili bir toplama ve imha etme sistemi hakkında bilgi edinin. Bu AB direktifinin göz ardı edilmesi,
çevreniz ve sağlığınız üzerinde potansiyel bazı etkilerin ortaya çıkmasına yol açabilir!
Güvenlik işareti CE işareti olan cihazlar, alçak gerilim ve elektromanyetik uyumluluk direktiflerinde belirti-
len temel koşulları yerine getirir (örn. EN 60 974 standart serisinin önemli ürün normları).
Fronius International GmbH, cihazın 2014/53/EU yönetmeliğine uygun olduğunu açıklar.
AB Uygunluk bildiriminin tam metni aşağıdaki internet adresinde mevcuttur: http://
www.fronius.com
CSA uygunluk işareti ile işaretlenmiş cihazlar, Kanada ve ABD için önemli standartların
koşullarını yerine getirir.
TR
Veri yedekleme Fabrika ayarlarında yapılacak değişikliklere ilişkin verilerin yedeklenmesi kullanıcının
sorumluluğundadır. Kişisel ayarların silinmesi durumunda üretici hiçbir sorumluluk kabul
etmez.
Telif hakkı Bu kullanım kılavuzunun telif hakkı üreticiye aittir.
Metin ve resimler, baskının hazırlandığı tarihte geçerli olan teknik düzeyi yansıtmaktadır.
Değişiklik yapma hakkı saklıdır. Kullanım kılavuzunun içeriği, alıcıya hiçbir hak vermez.
İyileştirme önerileri ve kullanım kılavuzundaki hatalara yönelik bilgilendirmeler için
teşekkür ederiz.
15
16
Genel bilgi
17
18
Genel bilgi
Cihaz konsepti Soğutma ünitesi, TransSteel güç kaynak-
ları modüler ürün konseptine optimal
biçimde eklenir.
Soğutma ünitesi güç kaynağı ile bir ünite
oluşturur. Aynı şekilde yalnızca güç
kaynağı, taşıma arabasına montaj için güç
kaynağı ve soğutma ünitesinden oluşan bir
üniteye uygundur.
Versiyonlar Soğutma ünitesinin iki tipi mevcuttur:
- FK 5000 (temel model)
- FK 5000 MV (Multi voltaj modeli)
TR
FK 5000 MV kendini otomatik olarak mevcut şebeke gerilimine ayarlar. Multi voltaj
modeli sadece fabrika çıkışlı olarak sunulur.
Teslimat kapsamı Teslimat kapsamı şunlardan oluşur:
- Soğutma ünitesi
- 5 litrelik bidonda soğutucu madde
- 4 adet 5 x 25 mm kendinden diş açan cıvatalar
- Kullanım kılavuzu
Kullanım alanı Soğutma ünitesi şunlar için kullanılabilir:
- su soğutmalı MIG/MAG el torcu
"Genel Teslimat
ve Ödeme
Koşulları"
geçerliliği
Fiyat listesine göre "Genel Teslimat ve Ödeme Koşulları" soğutma üniteleri için yalnızca
aşağıdaki koşullarda geçerlidir:
- Azami 8 saat/gün süre ile çalışıldığında (tek vardiyalı işletim)
- Sadece üreticinin orijinal soğutucu maddesi kullanıldığında
- Düzenli bakım yapıldığında ve soğutucu madde düzenli değiştirildiğinde
Soğutucu madde
pompasının ömrü
NOT!
Kurallara uygun kullanılması halinde soğutucu madde pompası yakl. 10.000
çalışma saatlik bir ömre sahiptir. Teorik ömrün sona ermesinden sonra soğutucu
madde pompasında bir arıza mümkündür. Uzun süreli bir iş kesintisini önlemek
için yakl. 10.000 çalışma saati sonrasında bir pompa değiştirme planlanmalıdır.
19
Soğutucu mad-
0.42 MPa (4.2 bar) 1.0 kW
P1l/min
1~
50 Hz
IEC 60 974-2/-10 Cl.A IP 23
0.7 A
U1
400 V
pmax
I1
www.fronius.com
Ser.No.:
Part No.:
pmax
I1
deye ilişkin bilgiler
DİKKAT!
İzin verilmeyen bir soğutucu madde kullanımı sebebiyle tehlike.
Ağır maddi hasarlara neden olabilir.
Sadece üreticinin sunduğu soğutucu maddeleri kullanın.
▶
Farklı soğutucu maddeleri karıştırmayın.
▶
Soğutucu madde değişimi yaparken, tüm soğutucu maddeyi değiştirin.
▶
Etanol bazlı soğutucu maddeden FCL 10 soğutucu maddeye geçerken mutlaka
▶
Change Kit FCL10'u kullanın ve teslimat kapsamındaki talimatlara uyun.
Sızıntılarla ilgili
bilgiler
Soğutucu madde pompasının içindeki mil conta alanları, soğutucu maddeyle yağlanmaktadır ve bu sebeple daima belirli bir sızıntı akımı hesaba katılmalıdır. Az bir sızıntı
akımına izin verilir.
İlk devreye almadan sonra veya uzun bir bekleme süresinden sonra tekrar devreye alma
durumunda, soğutucu madde pompası için belirli bir ısınma süresi gereklidir. Bu ısınma
süresi esnasında daha yüksek bir sızıntı akımı meydana gelebilir. Isınma süresi sona
erdikten sonra normalde sızıntı akımı da tekrar düşük bir seviyeye iner. Bu durum söz
konusu değilse, servis hizmetlerine haber verilmelidir.
Genel bilgiler Donanım yazılımı güncellemeleri nedeniyle, cihazınızda bu kullanım kılavuzunda
açıklanmamış fonksiyonlar bulunabilir veya tersi durum söz konusu olabilir. Ayrıca bazı
resimler cihazınızdaki kontrol elemanlarından biraz farklı olabilir. Ancak bu kontrol elemanlarının çalışma prensibi özdeştir.
Cihaz üzerindeki
uyarı notları
Soğutma ünitesi, güvenlik sembolleri ve bir anma değerleri plakası ile donatılmıştır. Bu
uyarı levhası ve güvenlik sembolleri yerlerinden çıkartılmamalı ya da bunların üzeri
kapatılmamalıdır. Semboller, mal ve can kaybına yol açabilecek hatalı kullanımlara karşı
sizi uyarır.
20
Kaynak yapmak tehlikelidir. Cihazla doğru bir şekilde çalışmak için
aşağıdaki temel koşullar yerine getirilmiş olmalıdır:
- Yeterli düzeyde kaynak yapma kalifikasyonu
- Uygun koruma ekipmanı
- İlgili olmayan kişilerin soğutma ünitesi ve kaynak prosesinden uzakta
tutulması
Burada tarif edilen işlevleri, aşağıdaki dokümanları tam olarak okuduktan
ve anladıktan sonra kullanın:
- bu belge
- başta güvenlik kuralları olmak üzere sistem bileşenlerine ait tüm
dokümanlar
Artık kullanılmayan cihazları ev çöpüne atmayın, bilakis güvenlik kurallarına uygun biçimde atık olarak elden çıkarın.
TR
21
Opsiyonlar
Genel bilgi Aşağıda belirtilen opsiyonlar, soğutma ünitesinin tüm modelleri için mevcuttur.
Soğutucu madde
- sıcaklık izleme
ve akış izleme
Soğutucu madde sıcaklık izleme ve akış izleme bir kurulum setinin bileşenleri olup
sadece birlikte ısmarlanabilir.
Soğutucu madde sıcaklık izleme
Bir sıcaklık sensörü, kaynak işletimi sırasında soğutucu maddenin geri akış sıcaklığını
kontrol eder.
Çalışma prensibi:
- Soğutucu maddenin sıcaklığı 70 ° C'nin (158 ° F) üzerine yükselir:
• Tel sürme ünitesi / güç kaynağı "hot l H2O" servis kodunu bildirir
• sıcaklık sensörü kaynak akımını keser
• soğutma ünitesi aktif kalmaya devam eder
- Soğutucu madde sıcaklığı 65 ° C'nin (149 ° F) altına düştüğünde sıcaklık
sensörü kaynak akımını tekrar açar
Akış izleme sistemi
Bir akış sensörü kaynak işletiminde soğutma sıvısı sirkülasyonunu izler.
Çalışma prensibi:
- Soğutma sıvısı sirkülasyonu hızı 0,7 l/dk (0,18 gal./dk. [US]) değerinin altına
düşerse
• Tel sürme ünitesi / güç kaynağı "no l H2O" servis kodunu bildirir
• akış izleme kaynak akımını keser
• soğutma ünitesi kapanır
Soğutucu madde
filtresi
Önde bulunan
soğutucu madde
bağlantıları
Filtre montajı /
Soğutucu madde
bağlantısı ikilisi
22
Soğutucu madde filtresi bir CrNi süzgeci ile donatılmıştır ve 150 mikrometrenin üzerindeki soğutucu madde kirlerinin filtrelenmesine hizmet eder. Böylelikle kaba kirlerin
soğutma dolaşımına ulaşması engellenir. Soğutucu madde filtresi, soğutma ünitesinin
soğutucu madde geri akış bağlantı noktasına monte edilir.
Ön soğutucu madde bağlantıları, entegre tel tahriki ile donatılmış güç kaynağı (kompakt
güç kaynağı) ile birlikte soğutma ünitesinin kullanımını mümkün kılar.
Bu setle, soğutucu üniteye iki ilave soğutucu madde bağlantısı eklenmektedir. Böylelikle
soğutucu madde filtresi korunaklı bir şekilde arka tarafa monte edilebilmekte ve torç normalde olduğu gibi ön tarafta bağlı kalabilmektedir (kompakt güç kaynakları).
Bağlantı noktaları ve mekanik
bileşenler
23
24
Bağlantı noktaları ve mekanik bileşenler
(1)
(2) (3) (4)
(5)
(6)
(7)
(8)
(9)
0.42 MPa (4.2 bar) 1.0 kWP1l/min
1~
50 Hz
IEC 60 974-2/-10 Cl.A IP 23
0.7 AU1400 V
pmax
I1
www.fronius.com
Ser.No.:
Part No.:
pmax
I1
Bağlantı soketleri
ve mekanik
bileşenler
TR
Soğutma ünitesi ön tarafı
Soğutma ünitesi arka tarafı
(1) Kör kapak
- önde bulunan soğutucu madde bağlantıları seçeneği öne monte edildiği tak-
dirde soğutucu madde ileri akış bağlantısı (mavi)
(2) Kör kapak
- soğutucu madde bağlantıları seçeneği öne monte edildiği takdirde soğutucu
madde geri akış bağlantısı (kırmızı)
(3) Soğutucu tankı için kapatma kapağı
(4) Bakım ve kullanım için uyarılar
(5) Soğutucu madde izleme camı
(6) Güç kaynağı bağlantı soketi
(7) Anma değerleri plakası
(8) Soğutucu madde geri akış bağlantısı (kırmızı)
- soğutucu madde bağlantıları seçeneği öne monte edildiği takdirde kör kapak
(9) Soğutucu madde ileri akış bağlantısı (mavi)
- soğutucu madde bağlantıları seçeneği öne monte edildiği takdirde kör kapak
25
26
Kurulum ve işletmeye alma
27
28
Kurulumdan ve işletmeye almadan önce
TR
Güvenlik
Kurulum yönet-
meliği
TEHLİKE!
Hatalı kullanım veya hatalı yapılan çalışmalar sebebiyle tehlike.
Ciddi derecede mal ve can kaybı tehlikesi meydana gelebilir.
Bu dokümanda tanımlanan tüm çalışmalar ve fonksiyonlar sadece eğitimli uzman
▶
personel tarafından yerine getirilmeli ve uygulanmalıdır.
Bu doküman komple okunmalı ve anlaşılmalıdır.
▶
Sistem bileşenlerine ait tüm kullanım kılavuzları, özellikle de güvenlik kuralları
▶
komple okunmalı ve anlaşılmalıdır.
TEHLİKE!
Cihazın aşağı düşmesinden veya devrilmesinden doğabilecek tehlike.
Ciddi can ve mal kayıpları meydana gelebilir
Tüm sistem bileşenlerini düz ve sağlam alt zemine hizalı bir şekilde kurun.
▶
TEHLİKE!
Elektrik akımı nedeniyle tehlike.
Elektrik çarpması öldürücü olabilir.
Soğutma ünitesinin düzgün şekilde izole edilmesini sağlayın.
▶
Daima soğutma ünitesinin zeminindeki sac ile zemin arasında hiçbir elektrik ileten
▶
bağlantı bulunmadığından emin olun.
Soğutma ünitesi monte edilmeden önce soğutma ünitesinin zemin sacı ile zemin
▶
arasındaki elektrik ileten tüm parçalar çıkarılmalıdır.
Cihaz, IP23 koruma derecesine göre test edilmiştir, bunun anlamı şudur:
- Ø 12,5 mm'den (49 in.) daha büyük katı yabancı maddelerin girişine karşı koruma
- Düşey doğrultudan 60°'lik açıya kadar püskürtme suyuna karşı koruma
Soğutma havası
Sistem, yan parçaların havalandırma yarıklarından soğutma havasının akışını engellemeyecek şekilde kurulmalıdır. Cihazın etrafında her zaman 0,5 m (1 ft. 7,69 in.)
ölçüsünde mesafe olmalıdır.
DİKKAT!
Az soğutma havası girişi sebebiyle risk.
Ağır maddi hasarlara neden olabilir.
Hava giriş ve çıkış açıklıkları hiçbir şekilde kısmen bile olsa kapalı halde olma-
▶
malıdır.
Toz
Metal tozların fan ile tesisin doğrudan içerisine emilmediğinden emin olun (örneğin
törpüleme çalışmalarında).
Açık havada işletim
Cihaz, IP23 koruma derecesi uyarınca dışarıya yerleştirilebilir ve çalıştırılabilir. Doğrudan
neme (örn. yağmur nedeniyle) maruz kalması önlenmelidir.
29
Soğutucu maddeye ilişkin bilgi-
ler
Soğutma ünitesi boş durumda teslim edilir.
Soğutma ünitesini doldurmak için yalnızca üreticinin orijinal soğutma maddesini (Cooling
Liquid FCL 10/20 veya torç soğutucu sıvı) kullanın. Diğer soğutucu maddeler elektrik iletkenliği ve yetersiz malzeme uyumluluğu nedeniyle uygun değildir.
Soğutucu madde
pompası için gar-
anti yönetmelikleri
Amaca uygun
kullanım
Soğutucu madde pompası yalnızca üreticinin orijinal soğutma sıvısı ile birlikte
çalıştırılmalıdır. Soğutucu madde pompasının (kısa süreli de olsa) kuru çalıştırılması
uygun değildir ve soğutucu madde pompasının zarar görmesine neden olur. Bu tür
durumlarda her türlü sorumluluk reddedilir.
Cihaz, sadece Fronius sistem bileşenleriyle bağlantılı olarak kullanılır.
Cihaz yalnızca kullanım amacına uygun şekilde kullanılmalıdır.
Başka türlü ya da bu çerçevenin dışına çıkan kullanımlar, kullanım amacına uygun olarak
kabul edilmez. Bu türden kullanımlardan doğan hasarlardan yanı sıra yetersiz veya hatalı
iş sonuçlarından üretici sorumlu değildir.
Amaca uygun kullanım kapsamına şu hususlar da dahildir
- bu kullanım kılavuzunun tam olarak okunması
- bu kullanım kılavuzundaki tüm talimatlar ile güvenlik kurallarının takip edilmesi
- denetleme ve bakım işlemlerinin yapılması
Cihaz, endüstri ve ticaret alanında kullanılmak üzere tasarlanmıştır. Yaşam alanında kullanımdan kaynaklanan zararlardan üretici sorumlu tutulamaz.
30
Taşıyıcı arabalara soğutma ünitesi monte etme
*)
*)
*)
*)
2
3
4
5
1
Genel Soğutma ünitesi dahil tüm kaynak sisteminin hareket kabiliyetini artırmak için kaynak sis-
temi taşıma arabası üzerine monte edilebilir.
DİKKAT!
Hatalı yapılan çalışmalar sebebiyle risk.
Ağır maddi hasarlara neden olabilir
Kaynak sistemi oto transformatör ile donatılmadığı takdirde soğutma ünitesini daima
▶
tam aşağıya monte edin.
TR
Taşıma arabalarına soğutma
ünitesi monte
etme
*) TU Car 4 Pro teslimat kapsamı
31
Soğutma ünitesini güç kaynağına bağlama
7
8
6
5
3
4
9
*)
*)
*)
*)
2
3
4
5
1
Güvenlik
Soğutma ünitesini güç
kaynağına
bağlama
TEHLİKE!
Elektrik akımı nedeniyle tehlike.
Elektrik çarpması öldürücü olabilir.
Aşağıda açıklanan işlemlere başlamadan önce:
▶
Güç kaynağının şebeke şalterini "O" konumuna çevirin.
▶
Güç kaynağını şebekeden ayırın.
▶
Güç kaynağının tüm işlemler bitene kadar şebeke ile bağlanmadığından emin olun.
▶
Cihazı uygun bir ölçme aleti yardımıyla açtıktan sonra, elektrik yüklü yapı
▶
parçalarının (örn. kondansatörler) deşarj olduğundan emin olun.
TEHLİKE!
Yetersiz koruyucu iletken bağlantıları sebebiyle tehlike.
Ciddi derecede mal ve can kaybı tehlikesi meydana gelebilir.
Mahfaza vidaları, mahfazanın topraklaması için uygun bir koruyucu iletken bağlantısı
▶
teşkil eder ve hiç bir şekilde güvenilir koruyucu iletken bağlantısı olmayan diğer vidalarla değiştirilmemelidir.
DİKKAT!
Bükülmüş veya hasar görmüş kablo nedeniyle kısa devre tehlikesi.
Güç kaynağının soğutma ünitesinin üzerine yerleştirilmesi sırasında kabloların bükülmemesine dikkat edin.
1
*) Þ Soğutma ünitesi teslimat kapsamı
2
32
2
1
3
6
5
4
1
3
2
4
TR
33
Soğutucu madde hortumlarını soğutma ünitesine
bağlayın
Güvenlik
Bağlantı hortum
paketindeki
soğutucu madde
hortumlarını
soğutma ünite-
sine bağlayın
TEHLİKE!
Elektrik akımı nedeniyle tehlike.
Elektrik çarpması öldürücü olabilir.
Güç kaynağının şebeke şalterini "O" konumuna çevirin.
▶
Güç kaynağını şebekeden ayırın.
▶
güç kaynağının tüm işlemler bitene kadar şebeke ile bağlanmadığından emin olun.
▶
1
NOT!
Soğutucu madde hortumlarını renkli
işaretleri gereğince soğutma ünitesinde
bulunan soğutucu madde ön akış ve
soğutucu madde arka akış bağlantısına
bağlayın.
Torçtaki
soğutucu madde
hortumlarını
soğutma ünite-
sine bağlayın
1
NOT!
Soğutucu madde hortumlarını renkli
işaretleri gereğince soğutma ünitesinde
bulunan soğutucu madde ön akış ve
soğutucu madde arka akış bağlantısına
bağlayın.
34

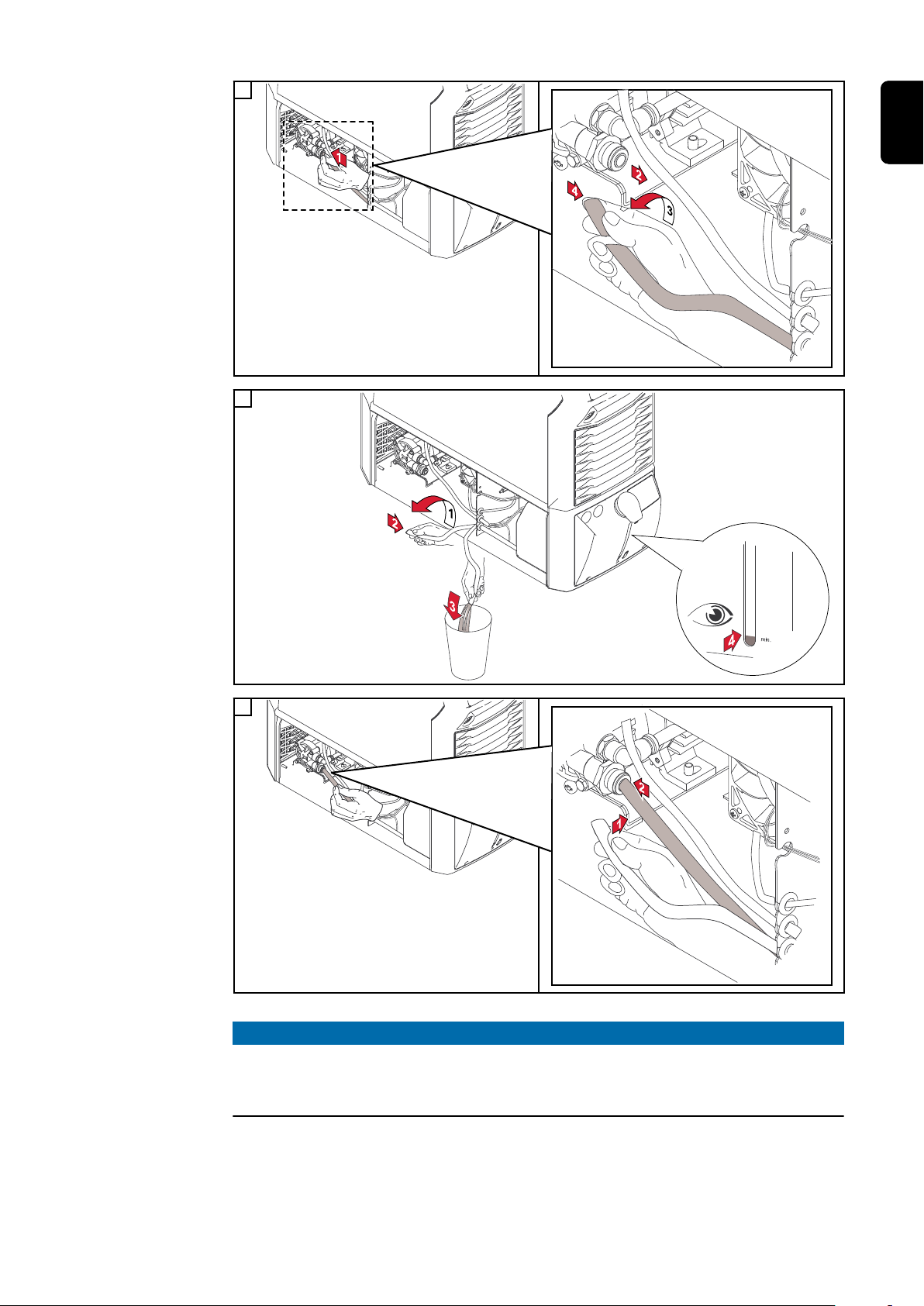

Soğutma ünitesini doldurma ve çalıştırma
4
TR
Soğutma ünite-
sini doldurma
TEHLİKE!
Elektrik akımı nedeniyle tehlike.
Elektrik çarpması öldürücü olabilir.
Güç kaynağının şebeke şalterini "O" konumuna çevirin.
▶
Güç kaynağını şebekeden ayırın.
▶
güç kaynağının tüm işlemler bitene kadar şebeke ile bağlanmadığından emin olun.
▶
DİKKAT!
Soğutucu madde sızması nedeniyle risk
Ağır maddi hasarlara neden olabilir.
Soğutucu maddenin soğutma ünitesinin dışına temas etmesi halinde, soğutucu mad-
▶
deyi derhal çıkarın.
Cihazın iç kısmına soğutucu madde girmediğinden emin olun.
▶
DİKKAT!
Hatalı yapılan çalışmalar sebebiyle risk
Ağır maddi hasarlara neden olabilir.
Soğutucu madde bağlantıları soğutma ünitesinin ön tarafında bulunduğu takdirde,
▶
aşağıda belirtilen işlemleri gösterildiği şekilde gerçekleştirin - ancak soğutucu madde
ön akışı ön bağlantısında (mavi).
1 2
35
3
2
max.
1
3 4
5
Soğutma ünite-
sini çalıştırma
NOT!
Soğutma ünitesini her devreye almadan önce soğutma ünitesinde yeterli soğutucu
madde bulunduğu ve soğutucu maddenin kir içermediğinden emin olun.
NOT!
Kaynak işletimi sırasında soğutma sıvısı sirkülasyonunu düzenli aralıklarla kontrol
edin.
Soğutucu madde haznesinde sorunsuz bir geri akış görünür olmalıdır.
Soğutma ünitesinin gerilim beslemesi güç kaynağı üzerinden sağlanır. Güç kaynağının
şebeke şalteri - I - konumuna alınırsa soğutma ünitesi çalışmaya başlar.
36
Soğutucu madde filtre seçeneğini monte etme
4
5
3
2
1
TR
Güvenlik
Soğutucu madde
filtre seçeneğini
monte etme
TEHLİKE!
Elektrik akımı nedeniyle tehlike.
Elektrik çarpması öldürücü olabilir.
Güç kaynağının şebeke şalterini "O" konumuna çevirin.
▶
Güç kaynağını şebekeden ayırın.
▶
güç kaynağının tüm işlemler bitene kadar şebeke ile bağlanmadığından emin olun.
▶
DİKKAT!
Sıcak soğutucu madde nedeniyle tehlike.
Yanık meydana gelebilir.
Aşağıda açıklanan işlemleri sadece soğutucu madde soğuduğunda gerçekleştirin.
▶
NOT!
Cihazın iç kısmına soğutucu madde girmediğinden emin olun.
Soğutucu maddenin cihazın dışına temas etmesi halinde, soğutucu maddeyi derhal
▶
çıkarın.
NOT!
Soğutucu madde bağlantıları soğutma ünitesinin ön tarafında bulunduğu takdirde
soğutucu madde filtresini aynı şekilde monte edin.
Soğutucu madde filtresini soğutma ünitesinin ön tarafında bulunan soğutucu madde
▶
geri akışı bağlantı soketine bağlayın (kırmızı).
1
37
38
Arıza tespiti, arıza giderme
39
40
Arıza tespiti, arıza giderme
TR
Güvenlik
TEHLİKE!
Hatalı yapılan çalışmalar sebebiyle tehlike.
Ciddi can ve mal kayıpları meydana gelebilir
Aşağıda açıklanan tüm işlemler yalnızca eğitimli uzman personel tarafından
▶
yapılmalıdır.
Bu doküman komple okunmalı ve anlaşılmalıdır.
▶
Sistem bileşenlerine ait tüm kullanım kılavuzları, özellikle de güvenlik kuralları
▶
komple okunmalı ve anlaşılmalıdır.
TEHLİKE!
Elektrik akımı nedeniyle tehlike.
Elektrik çarpması öldürücü olabilir.
Güç kaynağının şebeke şalterini "O" konumuna çevirin.
▶
Güç kaynağını şebekeden ayırın.
▶
güç kaynağının tüm işlemler bitene kadar şebeke ile bağlanmadığından emin olun.
▶
Cihazı uygun bir ölçme aleti yardımıyla açtıktan sonra, elektrik yüklü iş parçalarının
▶
(örn. kondansatörler) deşarj olduğundan emin olun.
TEHLİKE!
Yetersiz koruyucu iletken bağlantıları sebebiyle tehlike.
Ciddi can ve mal kayıpları meydana gelebilir.
Mahfaza vidaları, mahfazanın topraklaması için uygun bir koruyucu iletken bağlantısı
▶
teşkil eder ve hiç bir şekilde güvenilir koruyucu iletken bağlantısı olmayan diğer vidalarla değiştirilmemelidir.
DİKKAT!
Sıcak soğutucu madde nedeniyle tehlike.
Yanık meydana gelebilir.
Aşağıda açıklanan tüm işlemleri sadece soğutucu madde soğuduğunda
▶
gerçekleştirin.
DİKKAT!
Soğutucu madde sızması nedeniyle risk.
Ağır maddi hasarlara neden olabilir.
Cihazın iç kısmına soğutucu madde girmediğinden emin olun.
▶
Soğutucu maddenin soğutma ünitesinin dışına temas etmesi halinde, soğutucu mad-
▶
deyi derhal çıkarın.
Arıza tespiti, arıza
giderme
Cihazın seri numarasını ve konfigürasyonunu not edin ve aşağıda belirtilmemiş bir arıza
meydana geldiğinde
- Aşağıda listelenmemiş olan hatalar söz konusu olduğunda
- sözü edilen arıza giderme yöntemlerinin işe yaramaması durumunda
41
Çok az soğutma sıvısı sirkülasyonu mevcut veya hiç yok
Nedeni:
Çözüm:
Soğutucu madde seviyesi çok düşük
Soğutucu madde ilave edin
Nedeni:
Çözüm:
Nedeni:
Çözüm:
Nedeni:
Çözüm:
Nedeni:
Çözüm:
Nedeni:
Çözüm:
Soğutucu madde pompası soğutucu madde pompasının mili döndürüldükten
sonra işlevsiz kalır
Nedeni:
Çözüm:
Soğutma ünitesi dolaşımında dar nokta veya yabancı madde
Dar noktayı veya yabancı maddeyi uzaklaştırın
Soğutucu madde kirli
Soğutucu maddeyi değiştirme
Soğutucu madde geri akış bağlantı soketinde soğutucu madde filtresi (opsi-
yonel) tıkanmış
Soğutucu madde filtresini temizleyin / Filtre elemanını yenileyin
Soğutucu madde pompası sabit
Soğutucu madde pompa şaftını sıkın (bkz. Kullanım kılavuzu, bölüm
"Soğutucu madde pompa şaftını sıkma"). Soğutucu madde pompa mili
dönmediği takdirde servis hizmetlerini bilgilendirin
Soğutucu madde pompası arızalı
Servise danışın
Soğutucu madde pompasının sıcaklık şalteri devreye girmiştir
Soğutucu madde pompasının soğutma evresini bekleyin (2 - 3 dakika)
Çok düşük soğutma gücü
Nedeni:
Çözüm:
Nedeni:
Çözüm:
Nedeni:
Çözüm:
Akustik olarak yüksek çalışma gürültüsü
Nedeni:
Çözümü:
Nedeni:
Çözümü:
Soğutucu kirlenmiş
Soğutucuyu kuru basınçlı hava ile temizleyin
Fan arızası
Servise danışın
Soğutucu madde pompası arızalı
Servise danışın
Soğutucu madde seviyesi çok düşük
Soğutucu madde ilave edin
Soğutucu madde pompası arızalı
Servise danışın
42
Torç çok ısınıyor
Nedeni:
Çözüm:
Soğutma ünitesi çok düşük boyutlandırılmış
Devrede kalma oranına ve yük sınırlarına dikkat edin
TR
Görüntülenen
Servis Kodları
Nedeni:
Çözüm:
Nedeni:
Çözüm:
Nedeni:
Çözüm:
NOT!
Kaynak sistemine göre servis kodları güç kaynağında veya tel sürme ünitesinde
gösterilir.
hot l H2O
Soğutma ünitesindeki opsiyonel soğutucu madde sıcaklık kontrol sistemi uyarı veriyor.
Torç çok düşük boyutlandırılmış
Devrede kalma oranına ve yük sınırlarına dikkat edin
Soğutma sıvısı sirkülasyonu hızı çok düşük
Soğutucu madde seviyesini kontrol edin. Gerekli olduğu takdirde soğutucu
madde doldurun
Soğutucu maddeyi kir olup olmadığına dair kontrol edin. Gerektiği takdirde
soğutucu maddeyi değiştirin
Soğutma sıvısı sirkülasyonu hızı çok düşük
Soğutucu madde pompası sabit: Soğutucu madde pompa şaftını sıkın (bkz.
Kullanım kılavuzu, bölüm "Soğutucu madde pompa şaftını sıkma").
Soğutucu madde pompa mili dönmediği takdirde servis hizmetlerini bilgilen-
dirin
Nedeni:
Çözüm:
no l H2O
Soğutma ünitesindeki opsiyonel akış izleme sistemi uyarı veriyor.
Nedeni:
Çözüm:
Nedeni:
Çözüm:
Soğutucu madde sıcaklığı çok yüksek
"hot | H2O" tekrar görüntülenmeyene kadar soğutma evresini bekleyin.
ROB 5000 veya robot kontrolü için Feldbus çoğaltıcı kullanıldığında: Sorun
giderme işleminin ardından kaynak işlemini yenilemeden önce "Kaynak
arızasını onayla" sinyalini (Kaynak hatasını sıfırla) kurun.
Soğutucu madde akışında hata
Soğutucu madde seviyesini kontrol edin. Gerekli olduğu takdirde soğutucu
madde doldurun
Soğutucu maddeyi kir olup olmadığına dair kontrol edin. Gerektiği takdirde
soğutucu maddeyi değiştirin
Soğutucu madde geri akış bağlantı soketinde soğutucu madde filtresi (opsi-
yonel) tıkanmış
Soğutucu madde filtresini temizleyin / Filtre elemanını yenileyin
43
Soğutucu madde pompası milini döndürün
㻝
max.
5
3
4
2
1
6
7
Güvenlik
Soğutucu madde
pompası milini
döndürün
TEHLİKE!
Hatalı yapılan çalışmalar sebebiyle tehlike.
Ciddi derecede mal ve can kaybı tehlikesi meydana gelebilir
Aşağıda açıklanan tüm işlemler yalnızca eğitimli uzman personel tarafından
▶
yapılmalıdır.
Bu doküman komple okunmalı ve anlaşılmalıdır.
▶
Sistem bileşenlerine ait tüm kullanım kılavuzları, özellikle de güvenlik kuralları
▶
komple okunmalı ve anlaşılmalıdır.
TEHLİKE!
Elektrik akımı nedeniyle tehlike.
Elektrik çarpması öldürücü olabilir.
Güç kaynağının şebeke şalterini "O" konumuna çevirin.
▶
Güç kaynağını şebekeden ayırın.
▶
güç kaynağının tüm işlemler bitene kadar şebeke ile bağlanmadığından emin olun.
▶
1
44
Bakım, onarım ve atık yönetimi
45
46
Bakım, onarım ve atık yönetimi
TR
Güvenlik
TEHLİKE!
Hatalı yapılan çalışmalar sebebiyle tehlike.
Aşağıda açıklanan tüm işlemler yalnızca eğitimli uzman personel tarafından yapılmalıdır.
Bu doküman komple okunmalı ve anlaşılmalıdır.
▶
Sistem bileşenlerine ait tüm kullanım kılavuzları, özellikle de güvenlik kuralları
▶
komple okunmalı ve anlaşılmalıdır.
TEHLİKE!
Elektrik akımı nedeniyle tehlike.
Elektrik çarpması öldürücü olabilir.
Güç kaynağının şebeke şalterini "O" konumuna çevirin.
▶
Güç kaynağını şebekeden ayırın.
▶
güç kaynağının tüm işlemler bitene kadar şebeke ile bağlanmadığından emin olun.
▶
Cihazı uygun bir ölçme aleti yardımıyla açtıktan sonra, elektrik yüklü iş parçalarının
▶
(örn. kondansatörler) deşarj olduğundan emin olun.
TEHLİKE!
Yetersiz koruyucu iletken bağlantısı sebebiyle tehlike.
Ciddi can ve mal kayıpları meydana gelebilir.
Mahfaza vidaları, mahfazanın topraklaması için uygun bir koruyucu iletken bağlantısı
▶
teşkil eder ve hiç bir şekilde güvenilir koruyucu iletken bağlantısı olmayan diğer vidalarla değiştirilmemelidir.
DİKKAT!
Sıcak soğutucu madde nedeniyle tehlike.
Yanık meydana gelebilir.
Aşağıda açıklanan tüm işlemleri sadece soğutucu madde soğuduğunda
▶
gerçekleştirin.
DİKKAT!
Soğutucu madde sızması nedeniyle risk.
Ağır maddi hasarlara neden olabilir.
Cihazın iç kısmına soğutucu madde girmediğinden emin olun.
▶
Soğutucu maddenin soğutma ünitesinin dışına temas etmesi halinde, soğutucu mad-
▶
deyi derhal çıkarın.
Genel bilgiler Cihaz normal çalıştırma koşulları altında sadece çok az bakım ve onarım gerektirir.
Bununla birlikte kaynak sistemi yıllarca çalışabilir durumda tutmak için birkaç noktaya
dikkat etmek zorunludur.
47
Soğutma ünitesi
(1)
(2)
(3)
bakımı ve onarımı
için semboller
(1) Soğutucu maddeyi değiştirme
(2) Soğutucuyu havayla temizleme
(3) Kullanım kılavuzunu okuma
Uygun bakım aralıkları ve bakım işlemleri
aşağıdaki sayfalarda detaylı olarak
açıklanmıştır.
Bakım aralıkları,
bakım işleri
Her devreye alma esnasında
DİKKAT!
Soğutucu madde olmadan devreye alma sonucu risk.
Ağır maddi hasarlara neden olabilir.
Su soğutmalı sistem bileşenleri soğutucu madde olmadan çalıştırılırsa, bu genellikle
▶
sistem bileşenlerinde hasara neden olur.
Bu türden kullanımlardan doğan hasarlardan üretici sorumlu değildir ve garanti
geçersizdir
- Tüm hortum paketleri, torçlar ve şasi bağlantısının hasar görmemiş olduğundan
emin olun
- Cihazın etrafındaki boş alanın 0,5 m (1 ft. 7,69 in.) olduğundan ve böylece soğutma
havasının serbestçe içeri akabileceğini ve çıkabileceğini kontrol edin
- Tüm sistem bileşenleri arasındaki vida bağlantılarının iyi yapıldığından emin olun
- Kaynak sisteminin tüm soğutucu madde bağlantılarının sızdırmaz olduğundan emin
olun
- Soğutucu tankındaki soğutucu madde geri akış miktarını kontrol edin
- Soğutucu madde geri akışı olmadığı takdirde bunun nedenini bulun ve giderin
Haftada bir defa
- Soğutucu madde seviyesini kontrol edin. "min" işaretinin altındaki soğutucu madde
seviyesine kadar soğutucu madde takviye edin
- Soğutucu maddenin saf olduğunu kontrol edin. Gerektiği takdirde soğutucu maddeyi
değiştirin
48
DİKKAT!
İzin verilmeyen soğutucu madde sebebiyle risk.
Ağır maddi hasarlara neden olabilir.
Soğutma ünitesini doldurmak için yalnızca üreticinin orijinal soğutma maddesini
▶
(Cooling Liquid FCL 10/20 veya torç soğutucu sıvı) kullanın.
Diğer soğutucu maddeler elektrik iletkenliği ve yetersiz malzeme uyumluluğu nede-
▶
niyle uygun değildir.
Her 2 ayda bir
- Eğer varsa: Soğutucu madde filtresini kirlenme bakımından kontrol edin ve gerekirse
temizleyin
Soğutucuyu hav-
1
ayla temizleme
Her 6 ayda bir
- Soğutucuyu havayla temizleme
3 vardiyalı işletmede etanol bazlı soğutucu maddede her 6 ayda bir
- Soğutucuyu havayla temizleme
- Soğutucu maddeyi değiştirme
1 vardiyalı işletmede etanol bazlı soğutucu maddede her 12 ayda bir
- etanol bazlı soğutucu maddeyi değiştirme
3 vardiyalı işletmede FCL 10/20 soğutucu maddede her 12 ayda bir
- Soğutucu maddeyi değiştirme
1 vardiyalı işletmede FCL 10/20 soğutucu maddede her 24 ayda bir
- Soğutucu maddeyi değiştirme
DİKKAT!
TR
Soğutucunun havayla temizlenmesi sebebiyle risk.
Elektronik iş parçaları hasar görebilir.
Her durumda, "Bakım, Onarım ve Atık Yönetimi" bölümünün başında yer alan
▶
"Güvenlik" kısmındaki talimatlara uyun.
Elektronik yapı parçalarına yakın mesafeden basınçlı hava üflemeyin.
▶
Aşağıdaki şekilde daha iyi bir gösterim sağlamak için soğutma ünitesi güç kaynağı olmadan gösterilmiştir. Soğutma ünitesini havayla temizlerken güç kaynağı soğutucu ünitede
kalabilir.
- Cihaz yan parçalarını demonte edin
ve soğutucuyu temizleyin
Yoğun toz durumunda:
- cihazın yan parçalarını demonte edin
ve cihazın iç kısmını kuru, düşük
basınçlı hava üfleyerek temizleyin.
Soğutucu maddeyi değiştirme
Soğutucu maddeyi değiştirme:
49
DİKKAT!
3
4
5
6
Kaynak akımının ve arkın istenmeyen ateşlenmesinin neden olduğu yaralanma ve
maddi hasar tehlikesi.
Çalışmaya başlamadan önce:
Kaynak sistemi ve iş parçası arasındaki şasi bağlantısını kesin
▶
Kullanılan torçtan kaynak telini çıkartın
▶
Sisteme göre, güç kaynağı veya tel sürme ünitesinden tel makarası veya tel bobinini
▶
çıkartın
NOT!
Soğutucu maddeyi atık su kanalizasyonu aracılığıyla atmayın.
Soğutucu maddenin atılması sadece geçerli ulusal ve bölgesel hükümlere göre
yapılmalıdır.
NOT!
Soğutma ünitesini doldurmak için yalnızca üreticinin orijinal soğutucu maddesini
kullanın.
1
NOT!
Soğutucu madde hortumunu soğutucu madde pompasının bağlantı soketinden
çıkardıktan sonra, soğutucu madde hortumunu derhal kapatın.
Böylece cihazın iç kısmına mümkün olduğunca az soğutucu madde girer. Cihazın iç
kısmına giren ve dış yüzeyinde bulunan soğutucu maddeyi hemen çıkarın.
50
2
TR
3
4
NOT!
Soğutucu madde bağlantıları soğutma ünitesinin ön tarafında bulunduğu takdirde,
aşağıda belirtilen işlemleri gösterildiği şekilde gerçekleştirin - ancak ön soğutucu
madde akışında (mavi).
51
5 6
7 8
9
Tüm hortum bağlantılarının kurallara uygun şekilde yapıldığından ve sızdırmaz
10
olduğundan emin olun
cihazın içinde ve dış tarafında soğutucu madde bulunmadığından emin olun
11
52
1
2
3
4
12
Atık yönetimi Atığa çıkartma sadece geçerli ulusal ve bölgesel hükümlere göre yapılmalıdır.
TR
53
54
Teknik özellikler
55
56
Teknik özellikler
Genel Soğutma ünitesinin soğutma kapasitesi şunlara bağlıdır:
- Ortam sıcaklığı
- Basma yüksekliği
- Akış miktarı Q (l/dk)Akış miktarı Q, bağlantı hortumu paketinin uzunluğuna ve hortum çapına bağlıdır
TR
FK 5000, FK 5000
MV
FK 5000 FK 5000 MV
Şebeke gerilimi 400 V AC 200-230/400-480 V
AC
Şebeke gerilimi toleransı %-10 / %+10 %-10 / %+10
Şebeke frekansı 50 / 60 Hz 50 / 60 Hz
Akım tüketimi 0,6 / 0,7 A 0,6 / 1,4 A
Q = 1 l/dk + 25 ° C (77 ° F)
Q = 1l / dk + 40 ° C (104 ° F)
Q = maks. + 25 ° C (77 ° F)
Q = maks. + 40 ° C (104 ° F) durumunda soğutma gücü
Maks. basma yüksekliği 35 m
Maks. debi 3,5 l/dk
Maks. pompa basıncı 4,2 bar
Pompa Santrifüj pompa Santrifüj pompa
1000 W
800 W
1500 W
1000 W
114 ft. 9.95 in.
0,92 gal./dk [US]
60,89 psi
1000 W
800 W
1500 W
1000 W
35 m
114 ft. 9.95 in.
3,5 l/dk
0,92 gal./dk [US]
4,2 bar
60,89 psi
Pompa kullanım ömrü yakl. 10.000 saat yakl. 10.000 saat
Soğutucu madde içeriği 6 l
1,59 gal. [US]
Koruma derecesi IP 23 IP 23
Ebatlar, u/g/y 710/300/230 mm
27.95/11.81/9.06 in.
Ağırlık (soğutucu madde hariç) 13,6 kg
29.98 Ib.
Akışı izleme* Sensör
0,7 l/dk. (0.18 gal./
dk.) altında hata [US]
Soğutucu madde sıcaklık kontrol sis-
temi*
Test onay işareti CE CE, CSA
* Opsiyonel
70 ° C (158 ° F)
üzerinde hata
6 l
1,59 gal. [US]
710/300/230 mm
27.95/11.81/9.06 in.
16 kg
35.27 lb.
Sensör
0,7 l/dk. (0.18 gal./
dk.) altında hata [US]
70 ° C (158 ° F)
üzerinde hata
57
58
TR
59
FRONIUS INTERNATIONAL GMBH
Froniusstraße 1
A-4643 Pettenbach
AUSTRIA
contact@fronius.com
www.fronius.com
Under www.fronius.com/contact you will find the addresses
of all Fronius Sales & Service Partners and locations
Loading...
