FK 2200
FK 2200 FC
Návod na obsluhu
SK
Chladiace zariadenie
42,0426,0035,SK 005-08062021
Obsah
Bezpečnostné predpisy 5
Vysvetlenie bezpečnostných upozornení 5
Všeobecne 5
Použitie podľa určenia 6
Okolité podmienky 6
Povinnosti prevádzkovateľa 6
Povinnosti personálu 6
Sieťová prípojka 7
Vlastná ochrana a ochrana ďalších osôb 7
Informácie o hodnotách hlukových emisií 7
Nebezpečenstvo spôsobené škodlivými plynmi a parami 8
Nebezpečenstvo v dôsledku úletu iskier 8
Nebezpečenstvá spôsobené sieťovým a zváracím prúdom 9
Blúdivé zváracie prúdy 10
Klasifikácia zariadení podľa EMK 10
Opatrenia v oblasti elektromagnetickej kompatibility 10
Opatrenia v elektromagnetických poliach 11
Osobitné miesta ohrozenia 11
Požiadavky na ochranný plyn 12
Nebezpečenstvo vychádzajúce z fliaš s ochranným plynom 13
Nebezpečenstvo v dôsledku unikajúceho ochranného plynu 13
Bezpečnostné opatrenia na mieste nainštalovania a pri preprave 13
Bezpečnostné opatrenia v normálnej prevádzke 14
Uvedenie do prevádzky, údržba a renovácia 15
Bezpečnostnotechnická kontrola 15
Likvidácia 15
Označenie bezpečnosti 15
Bezpečnosť dát 15
Autorské práva 16
Všeobecné informácie 17
Koncepcia zariadenia 17
Prehľad 17
Oblasť nasadenia 17
Informácie o chladiacom médiu 18
Informácie o únikoch 18
Doplnkové vybavenie 19
Montážna súprava monitorovača prúdenia s vodným filtrom 19
Montážna súprava tepelného dozoru 19
Ovládacie prvky a prípojné miesta 20
Zadná strana 20
Predná strana 20
Chladiace zariadenie namontovať na pojazdový vozík 21
Všeobecné informácie 21
Chladiace zariadenie namontovať na dno pojazdového vozíka 21
Spojenie chladiaceho zariadenia s prúdovým zdrojom 22
Prúdový zdroj spojiť s chladiacim zariadením 22
Prenášanie chladiaceho zariadenia a prúdového zdroja 22
Pripojenie zváracieho horáka 23
Zvárací horák pripojiť na prúdový zdroj 23
Zvárací horák pripojiť na chladiace zariadenie 23
Uvedenie chladiaceho zariadenia do prevádzky 24
Zvárací horák pripojiť na prúdový zdroj 24
Záručné podmienky čerpadla chladiaceho média 24
Informácie k chladiacemu médiu 24
Chladiace zariadenie vyplniť 24
Odvzdušniť chladiace zariadenie 24
Chladiace zariadenie uviesť do prevádzky 25
Výmena zváracieho horáka 25
Ošetrovanie, údržba a likvidácia 26
Všeobecné informácie 26
SK
3
Bezpečnosť 26
Symboly pre ošetrovanie a údržbu chladiaceho zariadenia 26
Pri každom uvedení do prevádzky 27
Raz týždenne 27
Každých 2 mesiacov 27
Každých 6 mesiacov 27
Každých 6 mesiacov pri trojzmennej prevádzke s chladiacim médiom na báze etanolu 28
Každých 12 mesiacov pri jednozmennej prevádzke s chladiacim médiom na báze etanolu 28
Každých 12 mesiacov pri trojzmennej prevádzke s chladiacim médiom FCL 10/20 28
Každých 24 mesiacov pri jednozmennej prevádzke s chladiacim médiom FCL 10/20 28
Platnosť „Všeobecných dodacích a platobných podmienok“ 28
Likvidácia 28
Diagnostika chýb, odstránenie chýb 29
Všeobecné informácie 29
Diagnostika chýb, odstránenie chýb 29
Technické údaje 31
Všeobecne 31
FK 2200 31
4
Bezpečnostné predpisy
SK
Vysvetlenie
bezpečnostných
upozornení
VÝSTRAHA!
Označuje bezprostredne hroziace nebezpečenstvo.
Ak sa mu nevyhnete, môže to mať za následok smrť alebo najťažšie úrazy.
▶
NEBEZPEČENSTVO!
Označuje možnosť vzniku nebezpečnej situácie.
Ak sa jej nezabráni, dôsledkom môže byť smrť alebo najťažšie zranenia.
▶
POZOR!
Označuje potenciálne škodlivú situáciu.
Ak sa jej nezabráni, dôsledkom môžu byť ľahké alebo nepatrné zranenia, ako aj
▶
materiálne škody.
UPOZORNENIE!
Označuje možnosť nepriaznivo ovplyvnených pracovných výsledkov a poškodení
výbavy.
Všeobecne Zariadenie je vyhotovené na úrovni súčasného stavu techniky a uznávaných
bezpečnostnotechnických predpisov. Predsa však pri chybnej obsluhe alebo zneužití
hrozí nebezpečenstvo:
- ohrozenia života a zdravia operátora alebo tretej osoby,
- zariadenia a iných vecných hodnôt prevádzkovateľa,
- znemožnenia efektívnej práce s týmto zariadením.
Všetky osoby, ktoré sú poverené uvedením do prevádzky, obsluhou, údržbou
a udržiavaním tohto zariadenia, musia:
- byť zodpovedajúco kvalifikované,
- mať znalosti zo zvárania
- a kompletne si prečítať tento návod na obsluhu a postupovať presne podľa neho.
Tento návod na obsluhu treba mať neustále uložený na mieste použitia zariadenia.
Okrem tohto návodu na obsluhu treba dodržiavať všeobecne platné, ako aj miestne
predpisy na prevenciu úrazov a na ochranu životného prostredia.
Všetky bezpečnostné pokyny a upozornenia na nebezpečenstvo na zariadení:
- udržiavajte v čitateľnom stave,
- nepoškodzujte,
- neodstraňujte,
- neprikrývajte, neprelepujte ani nepremaľovávajte.
Umiestnenie bezpečnostných pokynov a upozornení na nebezpečenstvo na zariadení
nájdete v kapitole „Všeobecné“ v návode na obsluhu vášho zariadenia!
Pred zapnutím zariadenia sa musia odstrániť poruchy, ktoré môžu nepriaznivo ovplyvniť
bezpečnosť!
Ide o vašu bezpečnosť!
5
Použitie podľa
určenia
Zariadenie sa musí používať výhradne na práce v zmysle použitia podľa určenia.
Zariadenie je určené výlučne na zvárací postup uvedený na výkonovom štítku.
Každé iné použitie alebo použitie presahujúce tento rámec sa považuje za neprimerané.
Za takto vzniknuté škody výrobca neručí.
K použitiu podľa určenia takisto patrí:
- dôsledné prečítanie a dodržiavanie všetkých upozornení z návodu na obsluhu,
- dôsledné prečítanie a dodržiavanie všetkých bezpečnostných pokynov a upozornení
na nebezpečenstvá,
- dodržiavanie inšpekčných a údržbových prác.
Zariadenie nikdy nepoužívajte na nasledujúce aplikácie:
- roztápanie potrubí,
- nabíjanie batérií/akumulátorov,
- štartovanie motorov.
Zariadenie je určené na prevádzku v priemysle a podnikaní. Za poškodenia vyplývajúce
z použitia v obytnej oblasti výrobca neručí.
Výrobca v žiadnom prípade neručí za nedostatočné alebo chybné pracovné výsledky.
Okolité podmienky
Povinnosti
prevádzkovateľa
Prevádzkovanie alebo skladovanie zariadenia mimo uvedenej oblasti je považované za
použitie, ktoré nie je v súlade s určením. Za takto vzniknuté škody výrobca neručí.
Teplotný rozsah okolitého vzduchu:
- Pri prevádzkovaní: -10 °C až + 40 °C (14 °F až 104 °F)
- Pri preprave a skladovaní: -20 °C až +55 °C (-4 °F až 131 °F)
Relatívna vlhkosť vzduchu:
- do 50 % pri 40 °C (104 °F)
- do 90 % pri 20 °C (68 °F)
Okolitý vzduch: bez prachu, kyselín, korozívnych plynov alebo látok atď.
Nadmorská výška: do 2 000 m (6561 ft. 8.16 in.)
Prevádzkovateľ sa zaväzuje na zariadení nechať pracovať iba osoby, ktoré
- sú oboznámené so základnými predpismi o pracovnej bezpečnosti a o predchádzaní
úrazom a sú zaučené do manipulácie so zariadením,
- si prečítali a porozumeli tomuto návodu na obsluhu, predovšetkým kapitole
„Bezpečnostné predpisy“ a potvrdili to svojim podpisom,
- sú vyškolené v súlade s požiadavkami na pracovné výsledky.
Bezpečnostnú informovanosť personálu treba v pravidelných intervaloch kontrolovať.
Povinnosti personálu
6
Všetky osoby, ktoré sú poverené prácami na zariadení, sa pred začiatkom práce
zaväzujú
- dodržiavať základné predpisy pre bezpečnosť pri práci a predchádzanie úrazom,
- prečítať si tento návod na obsluhu, predovšetkým kapitolu „Bezpečnostné predpisy“,
a svojim podpisom potvrdiť, že jej porozumeli a že ju budú dodržiavať.
Pred opustením pracoviska zabezpečte, aby aj počas neprítomnosti nemohlo dochádzať
k žiadnym personálnym a materiálnym škodám.
Sieťová prípojka Zariadenia s vysokým výkonom môžu svojím prúdovým odberom ovplyvňovať kvalitu
energie v sieti.
Niektorých zariadení sa to môže dotýkať vo forme:
- obmedzenia pripojenia,
-
požiadaviek súvisiacich s maximálnou dovolenou impedanciou siete *),
-
požiadaviek súvisiacich s minimálnym požadovaným skratovým výkonom *).
*)
Vždy v mieste pripojenia k verejnej sieti.
Pozri Technické údaje.
V tomto prípade sa prevádzkovateľ alebo používateľ zariadenia musí uistiť, či sa zariadenie môže pripojiť. Podľa potreby je žiaduce sa poradiť s energetickým rozvodným podnikom.
sDÔLEŽITÉ UPOZORNENIE! Dbajte na bezpečné uzemnenie sieťovej prípojky!
SK
Vlastná ochrana
a ochrana
ďalších osôb
Pri zaobchádzaní so zariadením sa vystavujete početným ohrozeniam, ako napríklad:
- úlet iskier, poletujúce horúce častice kovov,
- žiarenie elektrického oblúka poškodzujúce zrak a pokožku,
- škodlivé elektromagnetické polia, ktoré pre nositeľov kardiostimulátorov znamenajú
ohrozenie života,
- elektrické nebezpečenstvo spôsobené sieťovým a zváracím prúdom,
- zvýšené zaťaženie hlukom,
- škodlivý dym a plyny zo zvárania.
Pri zaobchádzaní so zariadením použite vhodné ochranné oblečenie. Ochranné
oblečenie musí mať nasledujúce vlastnosti:
- ťažko zápalné,
- izolujúce a suché,
- pokrývajúce celé telo, nepoškodené a v dobrom stave,
- zahŕňa ochrannú prilbu a
- nohavice bez manžiet.
Za súčasť ochranného odevu sa, okrem iného, považuje:
- Ochrana očí a tváre ochranným štítom s predpisovou filtračnou vložkou pred ultrafialovým žiarením, horúčavou a úletom iskier.
- Ochranné okuliare za ochranným štítom s bočnou ochranou spĺňajúce predpisy.
- Noste pevnú obuv izolujúcu aj pri zvýšenej vlhkosti.
- Chráňte si ruky vhodnými ochrannými rukavicami (elektricky i tepelne izolujúce).
- Používajte ochranu sluchu na zníženie zaťaženia hlukom a na ochranu pred zraneniami.
Informácie o hodnotách hlukových
emisií
Osoby, predovšetkým deti, držte v dostatočnej vzdialenosti od zariadení v prevádzke
a od zváracieho procesu. Ak sa však predsa v blízkosti nachádzajú osoby:
- poučte ich o všetkých nebezpečenstvách (nebezpečenstvo oslepnutia vplyvom elektrického oblúka, nebezpečenstvo poranenia úletom iskier, zdraviu škodlivý dym zo
zvárania, zaťaženie hlukom, možné ohrozenie spôsobené sieťovým alebo zváracím
prúdom…),
- poskytnite im vhodné ochranné prostriedky
- alebo postavte vhodné ochranné steny či závesy.
Maximálna hladina akustického tlaku vyžarovaného týmto zariadením je < 80 dB (A) (ref.
1 pW) pri chode naprázdno a počas ochladzovacej fázy po prevádzke, pri maximálnom
dovolenom pracovnom bode a normovanom zaťažení podľa EN 60974-1.
7
Konkrétna hodnota emisií pri zváraní (a rezaní) pre určité pracovisko sa nedá špecifikovať, pretože je určovaná postupom a okolitými podmienkami. Závisí od najrôznejších
parametrov, ako je napr. zvárací postup (zváranie MIG/MAG, TIG), zvolený druh prúdu
(jednosmerný prúd, striedavý prúd), výkonový rozsah, druh zváraného materiálu, rezonančné správanie zvarenca, okolie pracoviska a pod.
Nebezpečenstvo
spôsobené škodlivými plynmi
a parami
Dym vznikajúci pri zváraní obsahuje plyny a pary škodlivé zdraviu.
Dym zo zvárania obsahuje látky, ktoré podľa Monografie 118 Medzinárodnej agentúry
pre výskum rakoviny spôsobujú rakovinu.
Využívajte bodové odsávanie a odsávanie miestnosti.
Ak je to možné, používajte zváracie horáky s integrovaným odsávacím zariadením.
Hlavu držte mimo zóny tvorby dymu zo zvárania a plynov.
Vznikajúci dym, ako aj škodlivé plyny
- nevdychujte,
- odsávajte ich z pracovnej oblasti vhodnými prostriedkami.
Postarajte sa o dostatočný prívod čerstvého vzduchu. Uistite sa, že sa vždy dodržuje
miera dodávania vzduchu najmenej 20 m³/hodinu.
Pri nedostatočnom vetraní používajte zváraciu kuklu s prívodom vzduchu.
Ak si nie ste istí, či je odsávací výkon dostatočný, porovnajte namerané hodnoty škodlivých emisií s prípustnými medznými hodnotami.
Za mieru škodlivosti dymu zo zvárania sú okrem iných zodpovedné aj tieto komponenty:
- kovy použité na zvarenec,
- elektródy,
- povlakovanie,
- čističe, odmasťovače a podobné prostriedky,
- použitý zvárací proces.
Nebezpečenstvo
v dôsledku úletu
iskier
Zohľadňujte preto príslušné technické listy o materiálovej bezpečnosti a údaje výrobcu
o uvedených komponentoch.
Odporúčania v prípadoch ožiarenia, opatrenia v rámci riadenia rizík a na identifikáciu
pracovných podmienok nájdete na webovej stránke Európskej asociácie pre zváranie
(European Welding Association) v sekcii Zdravie a bezpečnosť (Health & Safety).
V blízkosti elektrického oblúka sa nesmú vyskytovať horľavé pary (napr. výpary
z rozpúšťadiel).
Ak sa nezvára, treba zatvoriť ventil fľaše s ochranným plynom alebo hlavný prívod plynu.
Úlet iskier môže vyvolať požiare a explózie.
Nikdy nezvárajte v blízkosti horľavých materiálov.
Horľavé materiály musia byť od elektrického oblúka vzdialené minimálne 11 metrov
(36 ft. 1.07 in.) alebo musia byť prikryté kontrolným krytovaním.
Treba mať pripravené vhodné odskúšané hasiace prístroje.
Iskry a horúce častice kovov sa môžu aj cez malé škáry a otvory dostať do okolitých
priestorov. Zabezpečte zodpovedajúce opatrenia, aby napriek tomu nevznikalo žiadne
riziko poranení a požiarov.
8
Nezvárajte v oblastiach ohrozených požiarmi a výbuchmi a na uzavretých zásobníkoch,
sudoch alebo potrubiach, ak tieto nie sú riadne pripravené podľa zodpovedajúcich
národných a medzinárodných noriem.
Na nádobách, v ktorých sú/boli skladované plyny, palivá, minerálne oleje a podobne, sa
nesmie zvárať. S ohľadom na ich zvyšky existuje nebezpečenstvo explózie.
SK
Nebezpečenstvá
spôsobené
sieťovým
a zváracím
prúdom
Zasiahnutie elektrickým prúdom je v zásade životunebezpečné a môže byť smrteľné.
Nedotýkajte sa častí pod napätím vnútri zariadenia ani mimo neho.
Pri zváraní MIG/MAG a TIG je pod napätím aj zvárací drôt, cievka drôtu, posuvové
kladky, ako aj častice kovov, ktoré sú v kontakte so zváracím drôtom.
Podávač drôtu vždy postavte na dostatočne izolovaný podklad alebo použite vhodné izolujúce uchytenie podávača drôtu.
Postarajte sa o vhodnú vlastnú ochranu a ochranu ďalších osôb prostredníctvom suchej
podložky alebo krytu, dostatočne izolujúcich voči zemniacemu potenciálu alebo
potenciálu kostry. Táto podložka alebo kryt musia úplne pokrývať celú oblasť medzi
telom a zemniacim potenciálom alebo potenciálom kostry.
Všetky káble a vodiče musia byť pevné, nepoškodené, zaizolované a dostatočne dimenzované. Uvoľnené spojenia, privarené, poškodené alebo poddimenzované káble
a vodiče ihneď vymeňte.
Pred každým použitím skontrolujte prúdové spojenia prostredníctvom uchopenia
ohľadne pevného uloženia.
Pri prúdových kábloch s bajonetovou zástrčkou prúdový kábel pretočte min. o 180° okolo
pozdĺžnej osi a predpnite ho.
Káble ani vodiče neovíjajte okolo tela ani častí tela.
Elektródu (tyčovú elektródu, volfrámovú elektródu, zvárací drôt...):
- nikdy kvôli ochladeniu neponárajte do kvapalín,
- nikdy sa jej nedotýkajte pri zapnutom prúdovom zdroji.
Medzi elektródami dvojice zváracích systémov sa môže napríklad vyskytovať
dvojnásobné napätie chodu naprázdno jedného zváracieho systému. Pri súčasnom
dotyku potenciálov oboch elektród existuje podľa okolností nebezpečenstvo ohrozenia
života.
Sieťový kábel nechajte pravidelne odborným elektrikárom prekontrolovať ohľadne
funkčnej spôsobilosti ochranného vodiča.
Zariadenia triedy ochrany I vyžadujú pre správnu prevádzku sieť s ochranným vodičom
a zásuvkový systém s kontaktom pre ochranný vodič.
Prevádzka zariadenia na sieti bez ochranného vodiča a na zásuvke bez kontaktu pre
ochranný vodič je povolená iba vtedy, ak sú dodržané všetky národné predpisy
o ochrane elektrickým oddelením.
V opačnom prípade sa to považuje za hrubú nedbanlivosť. Za takto vzniknuté škody
výrobca neručí.
Ak je to potrebné, vhodnými prostriedkami sa postarajte o dostatočné uzemnenie zvarenca.
Nepoužívané zariadenia vypnite.
Pri prácach vo väčšej výške noste bezpečnostný postroj na zaistenie proti pádu.
Pred prácami na zariadení treba toto zariadenie vypnúť a vytiahnuť sieťovú vidlicu.
9
Zariadenie prostredníctvom zreteľne čitateľného a zrozumiteľného výstražného štítka
zaistite proti zasunutiu sieťovej vidlice a proti opätovnému zapnutiu.
Po otvorení zariadenia:
- vybite všetky konštrukčné diely, ktoré akumulujú elektrické náboje,
- zabezpečte, aby boli všetky komponenty zariadenia v bezprúdovom stave.
Ak sú nutné práce na dieloch pod napätím, je potrebné privolať druhú osobu, ktorá včas
vypne hlavný vypínač.
Blúdivé zváracie
prúdy
Ak sa ďalej uvádzané upozornenia nerešpektujú, je možný vznik blúdivých zváracích
prúdov, ktoré môžu zapríčiniť:
- nebezpečenstvo požiaru,
- prehriatie konštrukčných dielov, ktoré sú spojené so zvarencom,
- porušenie ochranných vodičov,
- poškodenie zariadenia a iných elektrických zariadení.
Postarajte sa o pevné spojenie pripojovacej zvierky na zvarenci s týmto zvarencom.
Pripojovaciu zvierku na zvarenci pripevnite čo možno najbližšie k zváranému miestu.
Zariadenie postavte tak, aby bola zabezpečená jeho dostatočná izolácia od elektricky
vodivého prostredia, napr.: izolácia od elektricky vodivých podláh alebo elektricky
vodivých stojanov.
Pri použití prúdových rozvádzačov, dvojhlavových uchytení atď. dbajte na nasledujúce
pokyny: Aj elektróda nepoužitého zváracieho horáka/držiaka elektródy je pod napätím.
Postarajte sa o dostatočnú izoláciu uloženia nepoužívaného zváracieho horáka/držiaka
elektródy.
Pri automatických aplikáciách MIG/MAG drôtovú elektródu preveďte iba izolovane
z nádoby so zváracím drôtom, z veľkokapacitnej cievky alebo z cievky drôtu k podávaču
drôtu.
Klasifikácia zariadení podľa EMK
Opatrenia
v oblasti elektromagnetickej kompatibility
Zariadenia emisnej triedy A:
- sú určené len na použitie v priemyselnom prostredí,
- v inom prostredí môžu spôsobovať rušenie po vedení a vyžarovanie v závislosti od
výkonu.
Zariadenia emisnej triedy B:
- spĺňajú požiadavky na emisie pre obytné a priemyselné prostredie. Platí to aj pre
obytné prostredie, v ktorom sa napájanie energiou zabezpečuje z verejnej nízkonapäťovej siete.
Klasifikácia zaradení EMK podľa typového štítka alebo technických údajov.
V osobitných prípadoch môže napriek dodržiavaniu normalizovaných medzných hodnôt
emisií dochádzať k negatívnemu ovplyvňovaniu prostredia danej aplikácie (napr. ak sa
na mieste inštalácie nachádzajú citlivé zariadenia alebo ak sa miesto inštalácie
nachádza v blízkosti rádiového alebo televízneho prijímača).
V takom prípade je prevádzkovateľ povinný prijať primerané opatrenia na odstránenie
rušenia.
10
Odolnosť proti rušeniu zariadení v okolí zariadenia skontrolujte a vyhodnoťte v súlade
s národnými a medzinárodnými ustanoveniami. Príklady pre zariadenia so sklonom
k rušeniu, ktoré môžu byť ovplyvnené zariadením:
- bezpečnostné zariadenia,
- sieťové a signálové káble a takisto káble na prenos dát,
- zariadenia na elektronické spracovanie údajov a telekomunikačné zariadenia,
- zariadenia na meranie a kalibráciu.
Podporné opatrenia na zabránenie problémom s elektromagnetickou kompatibilitou:
1. Sieťové napájanie
- Ak aj napriek predpísanému pripojeniu na sieť dochádza k elektromagnetickým
poruchám, prijmite dodatočné opatrenia (napr. použite vhodný sieťový filter).
2. Zváracie káble
- zachovajte ich čo možno najkratšie,
- nechajte ich prebiehať uložené tesne pri sebe (aj kvôli zabráneniu problémom
s elektromagnetickými poľami),
- uložte ich v dostatočnej vzdialenosti od iných vodičov.
3. Vyrovnanie potenciálov
4. Uzemnenie zvarenca
- Ak je to potrebné, vytvorte uzemňovacie spojenie cez vhodné kondenzátory.
5. Odtienenie, ak je to potrebné
- Odtieňte iné zariadenia v okolí.
- Odtieňte celú zváraciu inštaláciu.
SK
Opatrenia v elektromagnetických
poliach
Osobitné miesta
ohrozenia
Elektromagnetické polia môžu zapríčiniť zdravotné poškodenia, ktoré ešte nie sú známe:
- účinky na zdravie susedných osôb, napr. nositeľov kardiostimulátorov a pomôcok
pre nedoslýchavých
- Nositelia kardiostimulátorov sa musia poradiť so svojim lekárom prv, než sa budú
zdržiavať v bezprostrednej blízkosti tohto zariadenia a zváracieho procesu
- Z bezpečnostných dôvodov treba udržiavať podľa možnosti čo najväčšie odstupy
medzi zváracími káblami a hlavou/trupom zvárača
- Zváracie káble a hadicové zväzky nenosiť prevesené cez plece a neovinúť si ich
okolo tela a častí tela
Nepribližujte sa rukami, vlasmi, kusmi odevu ani nástrojmi k pohyblivým častiam, akými
napr. sú:
- ventilátory,
- ozubené kolesá,
- kolieska,
- hriadele,
- cievky drôtu a zváracie drôty.
Nesiahajte do otáčajúcich sa ozubených kolies pohonu drôtu ani do otáčajúcich sa
hnacích častí.
Kryty a bočné časti sa smú otvárať/odstraňovať iba pri vykonávaní údržbových
a opravárenských prác.
Počas prevádzky
- Zabezpečte, aby boli všetky kryty zatvorené a aby boli riadne namontované všetky
bočné časti.
- Všetky kryty a bočné časti udržiavajte v zatvorenom stave.
Výstup zváracieho drôtu zo zváracieho horáka spôsobuje vysoké riziko zranení (prepichnutie ruky, zranenie tváre a očí...).
Zvárací horák preto vždy držte smerom od tela (zariadenia s podávačom drôtu)
a používajte vhodné ochranné okuliare.
11
Počas zvárania ani po ňom sa zvarenca nedotýkajte – nebezpečenstvo popálenia.
Z chladnúcich zvarencov môže odskočiť troska. Preto aj pri dodatočných prácach
na zvarencoch noste predpísané ochranné vybavenie a postarajte sa o dostatočnú
ochranu iných osôb.
Zváracie horáky a iné komponenty vybavenia s vysokou prevádzkovou teplotou nechajte
ochladiť prv, než sa na nich bude pracovať.
V priestoroch s nebezpečenstvom požiaru a výbuchu platia špeciálne predpisy
– dodržiavajte zodpovedajúce národné a medzinárodné ustanovenia.
Prúdové zdroje pre prácu v priestoroch so zvýšeným elektrickým ohrozením (napr. kotly)
musia byť vyznačené znakom (Safety). Prúdový zdroj sa však v takýchto priestoroch
nesmie nachádzať.
Nebezpečenstvo obarenia uniknutým chladiacim médiom. Pred nasunutím prípojok
pre prívod alebo spätný odtok chladiaceho média treba chladiace zariadenie vypnúť.
Pri manipulácii s chladiacim médiom dodržiavajte údaje karty bezpečnostných údajov
chladiaceho média. Kartu bezpečnostných údajov chladiaceho média dostanete
vo vašom servisnom stredisku alebo prostredníctvom internetovej stránky výrobcu.
Pri prenášaní zariadení žeriavom používajte iba vhodné prostriedky na uchytenie bremena od výrobcu.
- Reťaze alebo laná zaveste na všetky závesné body vhodného prostriedku na uchytenie bremena.
- Reťaze alebo laná musia byť polohované s čo možno najmenším uhlom vzhľadom
na zvislicu.
- Odstráňte plynovú fľašu a podávač drôtu (zariadenia MIG/MAG a TIG).
Požiadavky na
ochranný plyn
Pri zavesení podávača drôtu na žeriav počas zvárania použite vždy vhodné izolujúce
zavesenie podávača drôtu (zariadenia MIG/MAG a TIG).
Ak je zariadenie vybavené nosným popruhom alebo nosnou rukoväťou, tieto slúžia
výlučne na ručné prenášanie. Pre prenášanie pomocou žeriava, vidlicového vozíka
alebo iných mechanických zdvíhadiel nie je tento nosný popruh vhodný.
Je potrebné skontrolovať všetky viazacie prostriedky (popruhy, spony, reťaze atď.), ktoré
sa používajú v súvislosti so zariadením alebo jeho komponentmi (napr. ohľadne mechanických poškodení, korózie alebo zmien spôsobených poveternostnými vplyvmi).
Interval a rozsah kontroly musia zodpovedať minimálne platným národným normám
a smerniciam.
Pri použití adaptéra na pripojenie ochranného plynu hrozí nebezpečenstvo nespozorovaného úniku bezfarebného ochranného plynu bez zápachu. Závit adaptéra zo strany
zariadenia na pripojenie ochranného plynu treba pred montážou utesniť pomocou vhodnej teflónovej pásky.
Najmä v okružných vedeniach môže znečistený inertný plyn spôsobovať poškodenie
zariadenia a viesť k zníženiu kvality zvárania.
Vyžaduje sa splnenie nasledujúcich špecifikácií týkajúcich sa kvality ochranného plynu:
- veľkosť častíc pevných látok < 40 µm,
- tlakový rosný bod < -20 °C,
- max. obsah oleja < 25 mg/m³.
12
V prípade potreby treba použiť filtre!
Nebezpečenstvo
vychádzajúce z
fliaš s ochranným
plynom
Fľaše s ochranným plynom obsahujú plyn pod tlakom a pri poškodení môžu explodovať.
Keďže tieto fľaše s ochranným plynom sú súčasťou zváracieho vybavenia, musí sa
s nimi narábať veľmi opatrne.
Fľaše so stlačeným ochranným plynom chráňte pred prílišnou horúčavou, mechanickými
nárazmi, troskou, otvoreným plameňom, iskrami a elektrickými oblúkmi.
Fľaše s ochranným plynom namontujte do zvislej polohy a upevnite podľa návodu, aby
sa nemohli prevrátiť.
Fľaše s ochranným plynom neuchovávajte v blízkosti zváracích ani iných elektrických
prúdových obvodov.
Zvárací horák nikdy nevešajte na fľašu s ochranným plynom.
Fľaše s ochranným plynom sa nikdy nedotýkajte elektródou.
Nebezpečenstvo explózie, nikdy nezvárajte na fľaši s ochranným plynom pod tlakom.
Vždy použite iba vhodné fľaše s ochranným plynom pre príslušné použitie a k nim sa
hodiace príslušenstvo (regulátor, hadice a armatúry...). Fľaše s ochranným plynom
a príslušenstvo používajte iba ak sú v dobrom stave.
Pri otváraní ventilu fľaše s ochranným plynom odvráťte tvár od vývodu.
Ak sa nezvára, treba zatvoriť ventil fľaše s ochranným plynom.
SK
Nebezpečenstvo
v dôsledku unikajúceho
ochranného
plynu
Bezpečnostné
opatrenia
na mieste
nainštalovania
a pri preprave
Na ventile nepripojenej fľaše s ochranným plynom nechávajte kryt.
Postupujte podľa údajov výrobcu, ako aj zodpovedajúcich národných a medzinárodných
ustanovení pre fľaše s ochranným plynom a časti príslušenstva.
Nebezpečenstvo zadusenia nekontrolovane unikajúcim ochranným plynom
Ochranný plyn je bez farby a bez zápachu a môže pri úniku potlačiť kyslík v okolitom
vzduchu.
- Postarajte sa o dostatočný prísun čerstvého vzduchu – miera prevzdušnenia
minimálne 20 m³/hodinu.
- Dodržiavajte bezpečnostné a údržbové pokyny fľaše s ochranným plynom alebo
hlavného zásobovania plynom.
- Ak sa nezvára, treba zatvoriť ventil fľaše s ochranným plynom alebo hlavné zásobovanie plynom.
- Fľašu s ochranným plynom alebo hlavné zásobovanie plynom skontrolujte
pred každým uvedením do prevádzky ohľadne nekontrolovaného úniku plynu.
Padajúce zariadenie môže znamenať nebezpečenstvo ohrozenia života! Zariadenie stabilne postavte na rovný pevný poklad.
- Je prípustný uhol sklonu maximálne 10°.
V priestoroch s nebezpečenstvom požiaru a výbuchu platia špeciálne predpisy.
- Dodržiavajte príslušné národné a medzinárodné ustanovenia.
Vnútroprevádzkovými pokynmi a kontrolami zabezpečte, aby bolo okolie pracoviska vždy
čisté a prehľadné.
Zariadenie postavte a prevádzkujte iba podľa podmienok pre stupeň krytia, ktorý je uvedený na výkonovom štítku.
13
Po postavení zariadenia zabezpečte odstup dookola 0,5 m (1 ft. 7.69 in.), aby chladiaci
vzduch mohol nerušene vstupovať a vystupovať.
Pri preprave zariadenia sa postarajte o to, aby sa dodržali platné národné a regionálne
smernice a predpisy na prevenciu úrazov. Platí to špeciálne pre smernice týkajúce sa
ohrozenia pri transporte a preprave.
Nezdvíhajte ani neprepravujte žiadne aktívne zariadenia. Zariadenia pred prepravou
alebo zdvíhaním vypnite!
Pred každým prepravovaním zariadenia treba chladiace médium úplne vypustiť, ako aj
demontovať nasledujúce komponenty:
- podávač drôtu
- cievku drôtu
- fľašu s ochranným plynom
Pred uvedením do prevádzky a po preprave sa musí bezpodmienečne vykonať vizuálna
kontrola zariadenia ohľadne prípadných poškodení. Eventuálne poškodenia musí
pred uvedením do prevádzky opraviť vyškolený servisný personál.
Bezpečnostné
opatrenia
v normálnej
prevádzke
Zariadenie prevádzkujte iba vtedy, ak sú plne funkčné všetky bezpečnostné zariadenia.
Ak nie sú bezpečnostné zariadenia plne funkčné, vzniká nebezpečenstvo:
- ohrozenia života a zdravia operátora alebo tretej osoby,
- pre zariadenie a iné vecné hodnoty prevádzkovateľa,
- znemožnenia efektívnej práce s týmto zariadením.
Bezpečnostné zariadenia, ktoré nie sú plne funkčné, je potrebné pred zapnutím zariadenia opraviť.
Bezpečnostné zariadenia nikdy neobchádzajte ani nevyraďujte z prevádzky.
Pred zapnutím zariadenia zabezpečte, že nikomu nehrozí nebezpečenstvo.
Minimálne raz za týždeň skontrolujte, či sa na zariadení nevyskytujú zvonku rozpoznateľné škody a skontrolujte funkčnosť bezpečnostných zariadení.
Fľašu s ochranným plynom vždy dobre upevnite, pričom pred prenášaním žeriavom sa
musí najprv zložiť.
Na základe vlastností (elektrická vodivosť, ochrana proti mrazu, kompatibilita
s materiálmi, horľavosť...) je pre použitie v našich zariadeniach vhodné iba originálne
chladiace médium od výrobcu.
Používajte iba vhodné originálne chladiace médium od výrobcu.
Originálne chladiace médium od výrobcu nemiešajte s inými chladiacimi médiami.
14
K chladiacim zariadeniam pripájajte len systémové komponenty od výrobcu.
Ak pri použití iných systémových komponentov alebo iných chladiacich médií dôjde
k poškodeniam, výrobca za ne neručí a všetky záručné nároky zanikajú.
Médium Cooling Liquid FCL 10/20 nie je zápalné. Chladiace médium založené na etanole je za určitých predpokladov zápalné. Chladiace médium prepravujte iba v uzatvorených originálnych nádobách a neuchovávajte ho v blízkosti zápalných zdrojov.
Opotrebované chladiace médium riadne zlikvidujte podľa požiadaviek národných
a medzinárodných predpisov. Kartu bezpečnostných údajov chladiaceho média dostanete vo svojom servisnom stredisku alebo získate prostredníctvom internetovej stránky
výrobcu.
Po ochladení zariadenia treba vždy pred začiatkom zvárania prekontrolovať stav chladiaceho média.
Uvedenie
do prevádzky,
údržba
a renovácia
Pri dieloch z iných zdrojov nie je zaručené, že boli skonštruované a vyrobené primerane
danému namáhaniu a bezpečnosti.
- Používajte iba originálne náhradné diely a spotrebné diely (platí tiež pre normalizované diely).
- Bez povolenia výrobcu nevykonávajte na zariadení žiadne zmeny, osádzania ani
prestavby.
- Ihneď vymeňte konštrukčné diely, ktoré nie sú v bezchybnom stave.
- Pri objednávke uvádzajte presný názov a registračné číslo podľa zoznamu
náhradných dielov, ako aj výrobné číslo svojho zariadenia.
Skrutky krytu predstavujú spojenie ochranného vodiča pre uzemnenie dielov krytu.
Vždy používajte originálne skrutky krytu v príslušnom počte s uvedeným uťahovacím
momentom.
SK
Bezpečnostnotechnická kontrola
Likvidácia Neodhadzujte toto zariadenie do domového odpadu! Podľa európskej smernice o elek-
Prevádzkovateľ odporúča najmenej raz za 12 mesiacov vykonať bezpečnostnotechnickú
kontrolu zariadenia.
V priebehu toho istého intervalu 12 mesiacov odporúča výrobca kalibráciu prúdových
zdrojov.
Odporúča sa, aby poverený elektrikár vykonal bezpečnostnotechnickú kontrolu:
- po zmene,
- po osadzovaniach alebo prestavbách,
- po oprave, ošetrení a údržbe,
- minimálne každých 12 mesiacov.
Pri tejto bezpečnostnotechnickej kontrole postupujte podľa príslušných národných
a medzinárodných noriem a smerníc.
Bližšie informácie o bezpečnostnotechnickej kontrole a kalibrácii získate vo vašom servisnom stredisku. V stredisku vám na požiadanie poskytnú aj potrebné podklady.
trických a elektronických starých prístrojoch a o ich uplatnení v národnom práve musia
byť opotrebované elektrické nástroje zbierané separátne a odovzdané na environmentálne správne opätovné využitie. Zabezpečte, aby vaše použité zariadenie bolo odovzdané späť predajcovi alebo si zadovážte informácie o miestnom systéme zberu a likvidácie. Ignorovanie tejto smernice EÚ môže viesť k potenciálnym dopadom na životné
prostredie a na vaše zdravie!
Označenie
bezpečnosti
Bezpečnosť dát Za dátové zaistenie zmien oproti nastaveniam z výroby je zodpovedný používateľ. V
Zariadenia s označením CE spĺňajú základné požiadavky smernice pre nízke napätia
a elektromagnetickú kompatibilitu (napr. relevantné normy pre výrobky z radu noriem EN
60 974).
Fronius International GmbH vyhlasuje, že zariadenie zodpovedá smernici 2014/53/EÚ.
Úplný text prehlásenia EÚ o zhode je k dispozícii na nasledujúcej internetovej adrese:
http://www.fronius.com.
Zariadenia označené kontrolným znakom CSA spĺňajú požiadavky relevantných noriem
pre Kanadu a USA.
prípade vymazaných osobných nastavení výrobca neručí.
15
Autorské práva Autorské práva na tento návod na obsluhu zostávajú u výrobcu.
Text a vyobrazenia zodpovedajú technickému stavu pri zadaní do tlače. Zmeny sú vyhradené. Obsah návodu na obsluhu v žiadnom prípade neopodstatňuje nároky zo strany
kupujúceho. Za zlepšovacie návrhy a upozornenia na chyby v tomto návode na obsluhu
sme vďační.
16
Všeobecné informácie
SK
Koncepcia zariadenia
Prehľad Toto chladiace zariadenie sa vkladá
Chladiace zariadenie FK 2200 sa hodí pre prevádzkovanie s nasledujúcimi prúdovými
zdrojmi:
- TransTig 2200
- MagicWave 1700/2200
optimálne do modulového konceptu produktov prúdových zdrojov TransTig 2200 a
MagicWave 1700/2200..
Chladiace zariadenie sa spája spolu s
prúdovým zdrojom do jednej jednotky.
Práve tak ako prúdový zdroj samotný, je
tiež táto jednotka z prúdového zdroja a
chladiaceho zariadenia vhodná pre
montáž na pojazdový vozík.
Prídavne sa dá chladiace zariadenia FK 2200 vybaviť opciami „monitorovač prúdenia“ a
„monitorovač teploty“. Ak chladiace zariadenie disponuje týmito voliteľnými vybaveniami
alebo ide o prístroje typu FK 2200 FC so snímačom prúdenia, vypína sa prúdový zdroj v
zmysle optimálnej bezpečnosti procesu, ak sa vyskytne niektorá z nasledujúcich udalostí:
- pokleslo sa pod určité prietokové množstvo (napr. príliš nízky stav kvapaliny v nádrži
chladiaceho média)
- prekročila sa určitá teplota vody na spätnom prítoku (napr. prehriaty zvárací horák)
Prídavne obslužný panel prúdového zdroja ukazuje zodpovedajúci alarm.
Oblasť nasadenia Chladiace zariadenie FK 2200 sa môže používať pre:
- MagicWave 1700
- TransTig / MagicWave 2200
- vodou chladený ručný horák pre zváranie WIG, aj pre zváranie WIG so studeným
drôtom
- vodou chladený strojový horák pre zváranie WIG, aj pre zváranie WIG so studeným
drôtom
Dĺžky hadicových balíkov pre zváracie horáky môžu byť maximálne:
- 18 m (59 stôp) pri MagicWave 1700
- 18 m (59 stôp) pri TransTig / MagicWave 2200
17
Informácie
o chladiacom
médiu
POZOR!
Nebezpečenstvo použitia nesprávneho chladiaceho média.
Následkom môžu byť vážne materiálne škody.
Používajte výhradne chladiace médiá, ktoré poskytuje výrobca.
▶
Nemiešajte rôzne chladiace médiá.
▶
Pri výmene chladiaceho média vymeňte celý objem chladiaceho média.
▶
Pri prechode z chladiaceho média na báze etanolu na chladiace médium FCL 10
▶
musíte použiť Change Kit FCL10 a dodržiavať priložené pokyny.
Informácie o
únikoch
Plochy hriadeľového tesnenia vnútri čerpadla chladiaceho média sa mažú chladiacim
médiom, takže vždy je potrebné počítať s určitým únikom. Nepatrný únik je povolený.
Po prvom uvedení do prevádzky alebo opätovnom uvedení do prevádzky po dlhšej
odstávke je potrebný určitý čas na zabehnutie čerpadla chladiaceho média. Počas tohto
obdobia môže dochádzať k únikom. Po uplynutí času zabehnutia klesne množstvo unikajúcej kvapaliny opäť na zanedbateľnú úroveň. V opačnom prípade upovedomte servisnú službu.
18
Doplnkové vybavenie
SK
Montážna
súprava monitorovača prúdenia
s vodným filtrom
Montážna
súprava
tepelného dozoru
Opcia monitorovača prúdenia s vodným filtrom monitoruje prietok chladiaceho média vo
zváračskom režime. Ak v prietoku chladiaceho média dôjde k poruche, vydáva opcia
monitorovača prúdenia výstražný signál. Prúdový zdroj sa vypína.
Porucha v prietoku chladiaceho média môže byť vyvolaná
- príliš malým množstvom chladiaceho média
- nedostatočným odvzdušnením chladiaceho okruhu
- znečistením chladiaceho média
- netesnosťami v chladiacom okruhu
- chybnými čerpadlami chladiaceho média
- zamrznutím chladiaceho média (prevádzkovanie pri príliš nízkych teplotách)
Opcia tepelného dozoru monitoruje teplotu chladiacej kvapaliny. Ak je teplota chladiaceho média príliš vysoká, vydáva opcia tepelného dozoru výstražný signál. Prúdový
zdroj sa vypína.
19
Ovládacie prvky a prípojné miesta
(1)
(3)(4)
(2)
(6)
(5)
(7)
Zadná strana
Predná strana
(1) Priezor chladiaceho média
(2) Priechodzí otvor pre hriadeľ
čerpadla chladiaceho média
(3) Poistka čerpadla chladiaceho
média
(4) Skrutkovací kryt / plniace hrdlo
FK 2200 - prípoje na zadnej strane
(5) Násuvný prípoj odtoku vody
(čierny)
(6) Násuvný prípoj spätného
prítoku vody (červený)
FK 2200 - prípoje na prednej strane
(7) Kontrolná indikácia … svieti,
keď čerpadlo chladiaceho média
beží
20
Chladiace zariadenie namontovať na pojazdový
vozík
Všeobecné
informácie
Chladiace zariadenie namontovať na dno
pojazdového
vozíka
Aby sa zvýšila mobilita celkového zváracieho zariadenia vrátane chladiaceho zariadenia,
môže sa zváracie zariadenie postaviť na pojazdový vozík.
UPOZORNENIE!
Chladiace zariadenie sa pri tomto nainštaluje celkom dolu.
Sieťový spínač prepnúť do polohy „O“
1
Upevňovací uholník zakaždým pomo-
2
cou troch skrutiek „Extrude-Tite“
namontovať na dne pojazdového
vozíka.
Chladiace zariadenie usadiť na dno
3
pojazdového vozíka
Chladiace zariadenie zakaždým
4
pomocou dvoch skrutiek „Extrude-Tite“
vpredu a vzadu pripevniť na
upevňovacie uholníky dna pojazdového vozíka.
SK
DÔLEŽITÉ!
Montáž prúdového zdroja na pojazdovom vozíku (bez chladiaceho zariadenia) je
identická s hore opísaným priebehom.
21
Spojenie chladiaceho zariadenia s prúdovým zdro-
(8)
(9)
(10)
jom
Prúdový zdroj
spojiť s chladiacim zariadením
Sieťový spínač prepnúť do polohy „O“
1
Prúdový zdroj usadiť na chladiace
2
zariadenie: prúdový zdroj na vhodnom
zdvíhacom zariadení nechať visieť
nad chladiacim zariadením
Spojovaciu zástrčku (8) prúdového
3
zdroja potiahnuť cez otvor na spodnej
strane tak ďaleko, ako je to možné
Násuvné spojenie medzi prúdovým zdrojom a chla-
diacim zariadením
Vytvoriť násuvné spojenie (9) medzi prúdovým zdrojom a chladiacim zariadením
4
POZOR!
Zalomené resp.
poškodené káble môžu zapríčiniť skraty. Pri nasadzovaní prúdového zdroja dbať na to,
aby sa spojovacie konektory a káble nezalomili.
Prúdový zdroj opatrne usadiť na chladiace zariadenie
5
Prúdový zdroj upevniť vpredu a vzadu
6
na chladiacom zariadení pomocou
priložených skrutiek (10)
Prenášanie chladiaceho zariadenia a prúdového
zdroja
POZOR!
Nebezpečenstvo na základe prevrhnutých resp.
spadnutých zariadení. Všetky skrutkové
spoje prekontrolovať ohľadom pevného
dotiahnutia.
Upevňovacie priečky pre montáž prúdového zdroja
POZOR!
Nebezpečenstvo zranení na základe spadnutých zariadení.
Na prenášanie prúdového zdroja s pevne namontovaným chladiacim zariadením musí
byť tento prúdový zdroj vybavený „transportnou rukoväťou“.
22
Pripojenie zváracieho horáka
(6)
(5)
SK
Zvárací horák pripojiť na prúdový
zdroj
Zvárací horák pripojiť na chladiace zariadenie
Zvárací horák pripojiť na prúdový zdroj (pozri návod na obsluhu prúdového zdroja).
1
Vodné prípoje zváracieho horáka
1
vsunúť do prípojov výstupu vody (5) čierny - a spätný prítok vody (6) červený – chladiaceho zariadenia..
Vodné prípoje pre zvárací horák
23
Uvedenie chladiaceho zariadenia do prevádzky
Zvárací horák pripojiť na prúdový
zdroj
Záručné podmienky čerpadla
chladiaceho
média
Informácie k chladiacemu médiu
Chladiace zariadenie vyplniť
Zvárací horák pripojiť na prúdový zdroj (pozri návod na obsluhu prúdového zdroja).
1
Čerpadlo chladiaceho média sa môže prevádzkovať iba s originálnym chladiacim
médiom výrobcu. Chod čerpadla chladiaceho média nasucho (aj krátkodobý) nie je
prípustný a vedie k zničeniu čerpadla chladiaceho média. V takýchto prípadoch sa
odmietne každé ručenie.
Na vyplnenie chladiaceho zariadenia použiť iba originálne chladiace médium Fronius.
Iné nemrznúce prostriedky sa kvôli ich elektrickej vodivosti resp. kompatibility nedajú
odporúčať.
DÔLEŽITÉ!
Chladiace zariadenie sa expeduje bez chladiacej kvapaliny.
Chladiace médium sa dodáva separátne v kanistri s obsahom 5 l. Pred uvedením chladiaceho zariadenia do prevádzky treba chladiace médium naplniť !
Odvzdušniť chladiace zariadenie
Naplniť chladiace médium:
Sieťový spínač prepnúť do polohy „O“
1
Odskrutkovať skrutkovací kryt
2
Naplniť chladiace médium
3
Skrutkovací kryt znovu naskrutkovať - chladiace zariadenie je pripravené na
4
prevádzkovanie
UPOZORNENIE!
Ak sa chladiace zariadenie plní chladiacou kvapalinou po prvýkrát, treba toto chladiace zariadenie pred uvedením do prevádzky odvzdušniť.
Chladiace zariadenie odvzdušniť
- po prvom naplnení,
- ak pri bežiacom čerpadle chladiaceho média nedochádza k cirkulácii tohto chladiaceho média
Chladiace zariadenie odvzdušniť:
Sieťovú zástrčku nasunúť resp. vytvoriť prúdové napájanie
1
Sieťový spínač prepnúť do polohy „I“ - chladiace zariadenie je pripravené na
2
prevádzku
Na násuvnom prípoji výtoku vody – čierne označenom - stiahnuť zaisťovací krúžok
3
Stiahnuť hadicu výtoku vody
4
24
Pomocou dreveného alebo plastového kolíka opatrne zatlačiť a zadržať tesniaci
5
kužeľ v strede násuvného prípoja výtoku vody
Tesniaci kužeľ pustiť, keď vystupuje kvapalina
6
Hadicu výtoku vody znovu nasunúť
7
Prekontrolovať prípoje vody zvonku ohľadom tesnosti
8
Operáciu odvzdušnenia opakovať tak často, kým v plniacom hrdle nebude viditeľný bezchybný spätný prítok.
SK
Chladiace zariadenie uviesť do
prevádzky
Výmena
zváracieho
horáka
UPOZORNENIE!
Pred každým uvedením chladiaceho zariadenia do prevádzky treba prekontrolovať
stav chladiaceho média, ako aj čistotu chladiaceho média.
Sieťovú zástrčku nasunúť resp. vytvoriť prúdové napájanie
1
Sieťový spínač prepnúť do polohy „I“ - čerpadlo chladiaceho média začína pracovať
2
Prekontrolovať prietok chladiaceho média, až kým nebude rozoznateľný bezchybný
3
prietok. Prípadne chladiace zariadenie odvzdušniť.
UPOZORNENIE!
Počas zváračskej prevádzky kontrolovať prietok chladiaceho média v pravidelných intervaloch – v plniacom hrdle musí byť zjavný bezchybný spätný prítok.
POZOR!
Nebezpecenstvo poškodenia chladiaceho prístroja nadmerným tlakom.
Pred vyfúkaním zváracieho horáka odskrutkujte skrutkovacie viecko z plniaceho hrdla.
25
Ošetrovanie, údržba a likvidácia
(1)
(2) (3)
(4)
Všeobecné
informácie
Bezpečnosť
Chladiace zariadenie vyžaduje za normálnych prevádzkových podmienok iba minimálne
ošetrenie a údržbu. Rešpektovanie niektorých bodov je však nevyhnutné, aby sa
zváracie zariadenie udržalo pripravené na prevádzkovanie počas dlhých rokov.
NEBEZPEČENSTVO!
Zasiahnutie elektrickým prúdom môže byť smrteľné.
Pred otvorením zariadenia treba toto zariadenie vypnúť, oddeliť sieťové spojenie a
nainštalovať zreteľne čitateľný zrozumiteľný štítok proti opätovnému zapnutiu - prípadne
vybiť elektrické kondenzátory. Skrutky skrine predstavujú vhodné spojenie ochranného
vodiča pre uzemnenie tejto skrine. Tieto skrutky sa v žiadnom prípade nesmú vymeniť za
iné skrutky bez spoľahlivého spojenia ochranného vodiča.
POZOR!
Nebezpečenstvo obarenia v dôsledku príliš horúcej chladiacej kvapaliny.
Prípoje vody kontrolovať iba vo vychladenom stave chladiacej kvapaliny.
DÔLEŽITÉ!
Chladiace médium sa nesmie likvidovať do kanalizácie !

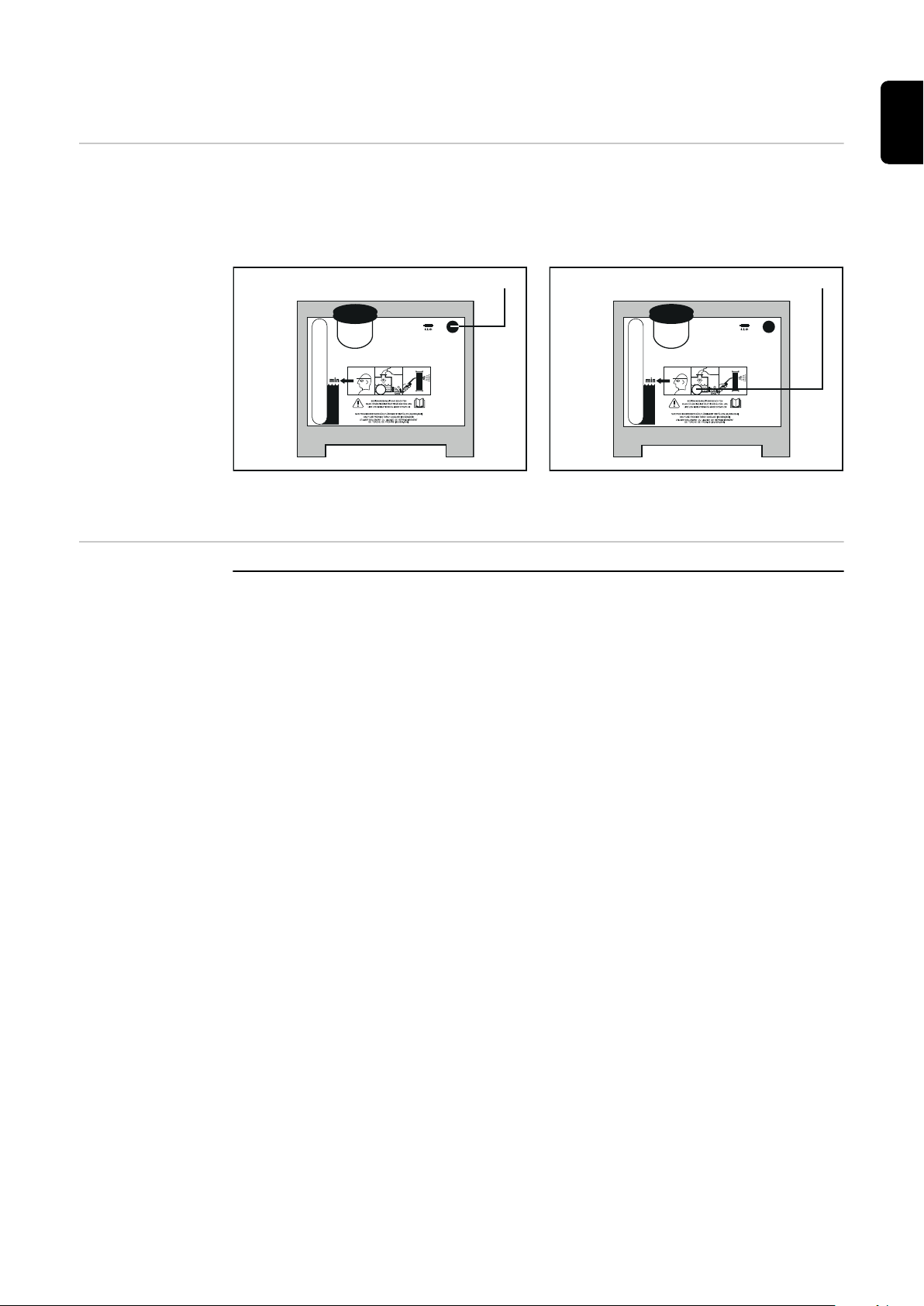

Symboly
pre ošetrovanie
a údržbu chladiaceho zariadenia
UPOZORNENIE!
Na opätovné vyplnenie chladiaceho zariadenia použiť iba chladiacu kvapalinu od
výrobcu.
(1) Skontrolujte stav chladiaceho
média.
(2) Vymeňte chladiace médium.
(3) Chladič vyfúkajte.
(4) Prečítajte si návod na obsluhu.
Príslušné intervaly údržby a údržbové
práce sú podrobne popísané na nasledujúcich stranách.
26
Pri každom uvedení do
prevádzky
- prekontrolovať poškodenia zváracieho horáka, balíka spojovacích hadíc a spojenia
na kostru
- prekontrolovať, či odstup zariadenia dookola činí 0,5 m (1.6 stopy), aby tým mohol
nerušene pritekať a unikať chladiaci vzduch
UPOZORNENIE!
Prídavne nesmú byť v žiadnom prípade zakryté otvory pre vstup a výstup vzduchu, tiež nie aj čiastočne.
POZOR!
Nebezpečenstvo obarenia v dôsledku príliš horúcej chladiacej kvapaliny.
Prípoje vody kontrolovať iba vo vychladenom stave chladiacej kvapaliny.
Pri použití vodou chladených zváracích horákov:
- vodné prípoje prekontrolovať ohľadom tesnosti
- monitorovať množstvo spätného toku vody v nádrži chladiaceho média
- ak nedochádza k spätnému prítoku vody, chladiace zariadenie prekontrolovať a
prípadne odvzdušniť
UPOZORNENIE!
SK
Raz týždenne
Každých 2 mesiacov
Každých 6 mesiacov
Ak sa uvádzajú do prevádzky vodou chladené zváracie horáky bez chladiacej
vody, má toto za následok väčšinou defekt na telese horáka alebo hadicovom
balíku.
Za škody z tohto vyplývajúce výrobca neručí a zanikajú všetky záručné nároky.
Prekontrolovať stav chladiaceho média, ako aj čistotu tohto média.
1
Pri stave chladiaceho média pod označením „min“ … doplniť chladiace médium.
2
Prekontrolovať spätný prítok ohľadom znečistenia a prípadne vyčistiť
1
Ak je prítomný: vodný filter a monitorovač prietoku prekontrolovať ohľadom funkcie
2
resp. znečistenia a prípadne vyčistiť
Zdemontovať bočné časti zariadenia a vnútrajšok zariadenia dočista vyfúkať
1
suchým, zredukovaným tlakovým vzduchom
UPOZORNENIE!
Nebezpečenstvo poškodenia elektronických konštrukčných častí.
Na elektronické konštrukčné časti nefúkať z krátkej vzdialenosti.
Pri zvýšenej prašnosti vyčistiť aj vodný chladič
1
27
Každých 6 mesiacov pri trojzmennej prevádzke s
chladiacim
médiom na báze
etanolu
Vyfúknutie chladiča
1
Výmena chladiaceho média
2
Každých 12
mesiacov pri jednozmennej
prevádzke s chladiacim médiom
na báze etanolu
Každých 12
mesiacov pri trojzmennej
prevádzke s chladiacim médiom
FCL 10/20
Každých 24
mesiacov pri jednozmennej
prevádzke s chladiacim médiom
FCL 10/20
Výmena chladiaceho média na báze etanoluu.
1
Opotrebovanú chladiacu kvapalinu odborne zlikvidovať.
2
Výmena chladiaceho média
1
Opotrebovanú chladiacu kvapalinu odborne zlikvidovať
2
Výmena chladiaceho média
1
Opotrebovanú chladiacu kvapalinu odborne zlikvidovať.
2
Platnosť
„Všeobecných
dodacích a platobných podmienok“
„Všeobecné dodacie a platobné podmienky“ podľa cenníka platia vzhľadom na chladiace
zariadenia iba za nasledujúcich predpokladov:
- Pri dobe prevádzkovania max. 8 h / deň (prevádzkovanie s jednou pracovnou zmenou)
- pri výlučnom použití chladiacej kvapaliny Fronius
- pri pravidelnej údržbe a pravidelnej výmene chladiaceho média
Likvidácia Likvidáciu vykonať iba podľa platných národných a regionálnych ustanovení.
28
Diagnostika chýb, odstránenie chýb
(7)
(2)
SK
Všeobecné
informácie
Diagnostika
chýb,
odstránenie chýb
Ak je chladiace zariadenie vybavené niektorou z nasledujúcich opcií, tak sa na
obslužnom paneli prúdového zdroja ukáže dotyčné chybové hlásenie:
- Monitorovač prúdenia ... no | H2O (chyba v prietoku chladiaceho média)
- Tepelný dozor ... hot | H2O (teplota chladiaceho média je príliš vysoká)
Poistka čerpadla chladiaceho média
Príliš malý resp. žiadny prietok vody
Príčina:
Odstránenie
:
Príčina:
Odstránenie
:
Príčina:
Odstránenie
:
Príčina:
Odstránenie
:
Príčina:
Odstránenie
:
stav chladiaceho média je príliš nízky
chladiace médium doplniť
zúžené miesto resp. cudzie telesá v chladiacom okruhu
zúžené miesto resp. cudzie telesá odstrániť
chybná poistka čerpadla chladiaceho média
poistku čerpadla chladiaceho média vymeniť
chybné čerpadlo chladiaceho média
čerpadlo chladiaceho média vymeniť
čerpadlo chladiacej kvapaliny je zablokované
‑ Odstrániť poistku čerpadla chladiaceho média (7
‑ vhodný plochý skrutkovač zaviesť zvonku cez priechodzí otvor hriadeľa
motora
‑ pretočiť hriadeľ motora (2)
‑ vymeniť poistku čerpadla chladiaceho média (7)
Priechodzí otvor na pretáčanie hriadeľa motora pri
zablokovanom čerpadle chladiacej kvapaliny
Príčina:
Odstránenie
:
filter chladiaceho média (opcia) preložený pri násuvnom prípoji na spätnom
prítoku vody
filter chladiaceho média vyčistiť čistou vodou z vodovodu alebo vymeniť
vložku filtra
29
Príliš nízky chladiaci výkon
Príčina:
Odstránenie
:
Príčina:
Odstránenie
:
Príčina:
Odstránenie
:
Príčina:
Odstránenie
:
Vysoká hlučnosť pri chode
Príčina:
Odstránenie
:
Príčina:
Odstránenie
:
chybný ventilátor
ventilátor vymeniť
chybné čerpadlo chladiaceho média
čerpadlo chladiaceho média vymeniť
znečistený chladič
chladič vyfúkať suchým tlakovým vzduchom
pripojené chladiace zariadenie s príliš nízkym chladiacim výkonom
použiť chladiace zariadenie s vyšším chladiacim výkonom
stav chladiaceho média je príliš nízky
chladiace médium doplniť
chybné čerpadlo chladiaceho média
čerpadlo chladiaceho média vymeniť
no l H2O
Aktivoval sa snímač prúdenia (voliteľné vybavenie) v chladiacom zariadení. Na
obslužnom paneli prúdového zdroja sa ukazuje chybové hlásenie.
Príčina:
Odstránenie
:
Príčina:
Odstránenie
:
hot l H2O
Tepelný dozor chladiaceho zariadenia je aktivovaný. Na obslužnom paneli prúdového
zdroja sa ukazuje chybové hlásenie.
Príčina:
Odstránenie
:
chyba v prietoku chladiaceho média
prekontrolovať chladiace zariadenie; prípadne naplniť chladiace médium
resp. odvzdušniť na výtoku vody, podľa kapitoly „Chladiace zariadenie
uviesť do prevádzky“
upchaný vodný filter
vyčistiť alebo vymeniť vodný filter
teplota chladiaceho média je príliš vysoká
vyčkať počas fázy ochladenia, až kým sa viac nebude ukazovať hot | H2O.
ROB 5000 alebo prepojovací prvok externej zbernice na reguláciu robota:
Pred opätovným zahájením zvárania aktivovať signál „Poruchu zdroja
potvrdiť“ (Source error reset).
30
Zvárací horák je veľmi zohriaty
Príčina:
Odstránenie
:
Príčina:
Odstránenie
:
zvárací horák je príliš slabo nadimenzovaný
dbať na dobu zapnutia a hranice zaťaženia
iba pri vodou chladených zariadeniach: prietok vody je príliš malý
Prekontrolovať stav vody, prietokové množstvo vody, znečistenie vody, atď.,
zablokované čerpadlo chladiaceho média: Pootočiť hriadeľ čerpadla chladiaceho média pomocou skrutkovača na priebežnom otvore (2)
Technické údaje
Všeobecne Chladiaci výkon chladiaceho zariadenia závisí od:
- okolitej teploty,
- prepravnej výšky,
- objemového prietoku Q (l/min) – objemový prietok Q (l/min) závisí od dĺžky spojovacieho hadicového vedenia a od priemeru hadíc.
SK
FK 2200
Sieťové napätie 230 V AC
Tolerancia sieťového napätia -30% / +15%
Sieťová frekvencia 50 / 60 Hz
Prúdový odber 1,35 A
Chladiaci výkon pri
Q = 1 l/min + 20 °C (68 °F)
Q = 1 l/ min + 40 °C (104 °F)
Q = max. + 20 °C (68 °F)
Q = max. + 40 °C (104 °F)
Max. prepravná výška 25 m
Max. prepravné množstvo 3 l/min
Max. tlak čerpadla 4,3 baru
Čerpadlo Obežné čerpadlo 24 V
Obsah chladiaceho média 1,5 l
Krytie IP 23
850 W
500 W
950 W
570 W
82 ft.
0.79 galónov/min [US]
62 psi
0.4 gal. [US]
Rozmery dĺžka/šírka/výška 540/180/180 mm
21.3/7.1/7.1 in.
Hmotnosť (bez chladiaceho média) 6,6 kg
14.5 Ib.
Hmotnosť (chladiace médium naplnené do minima) 7 kg
15.4 Ib.
Skúšobný znak S, CE
31
FRONIUS INTERNATIONAL GMBH
Froniusstraße 1
A-4643 Pettenbach
AUSTRIA
contact@fronius.com
www.fronius.com
Under www.fronius.com/contact you will find the addresses
of all Fronius Sales & Service Partners and locations
Loading...
