Fronius Emergency Power Configuration Operating Instruction [DE, EN]

/ Perfect Charging / Perfect Welding / Solar Energy

Notstrom Konfiguration

Emergency power configuration

Bedienungsanleitung

DEEN

Netzgekoppelter Wechselrichter

Operating Instructions

Grid-connected inverter

42,0410,2298 001-10102016

2

Inhaltsverzeichnis

Notstrom Konfiguration .............................................................................................................................. 5

Voraussetzungen.................................................................................................................................. 5

Notstrom Konfiguration - Übersicht....................................................................................................... 5

In das CONFIG Menü einsteigen.......................................................................................................... 5

Alternatives (Notstrom)-Setup wählen .................................................................................................. 6

Digitale I/Os am Hybridmanager konfigurieren..................................................................................... 6

Anlagenübersicht am Hybridmanager konfigurieren ............................................................................ 7

Energiemanagement am Hybridmanager konfigurieren (Option) ........................................................ 8

DE

3

4

Notstrom Konfiguration

Voraussetzungen Um die Notstromfunktion des Hybrid-Wechselrichters nützen zu können, müssen folgende

Voraussetzungen erfüllt sein:

- Richtige Verkabelung des Notstromsystems in der Elektroinstallation
(siehe Dokument „Fronius Energy Package - Beispiele Notstrom-Umschaltung“)
Verkabelung überprüfen

- Der Zähler (Fronius Smart Meter) muss im Einspeisepunkt montiert und konfiguriert
werden

- Aktuelle Hybridmanager-Firmware am Wechselrichter: min. V 1.3.2-3 oder höher
gegebenenfalls Firmware-Update durchführen

DE

Notstrom Konfi­guration - Über­sicht

In das CONFIG
Menü einsteigen

- In das CONFIG-Menü einsteigen

- Alternatives (Notstrom)-Setup wählen

- Digitale I/Os am Hybridmanager konfigurieren

- Anlagenübersicht am Hybridmanager konfigurieren

- Energiemanagement am Hybridmanager konfigurieren (Option)

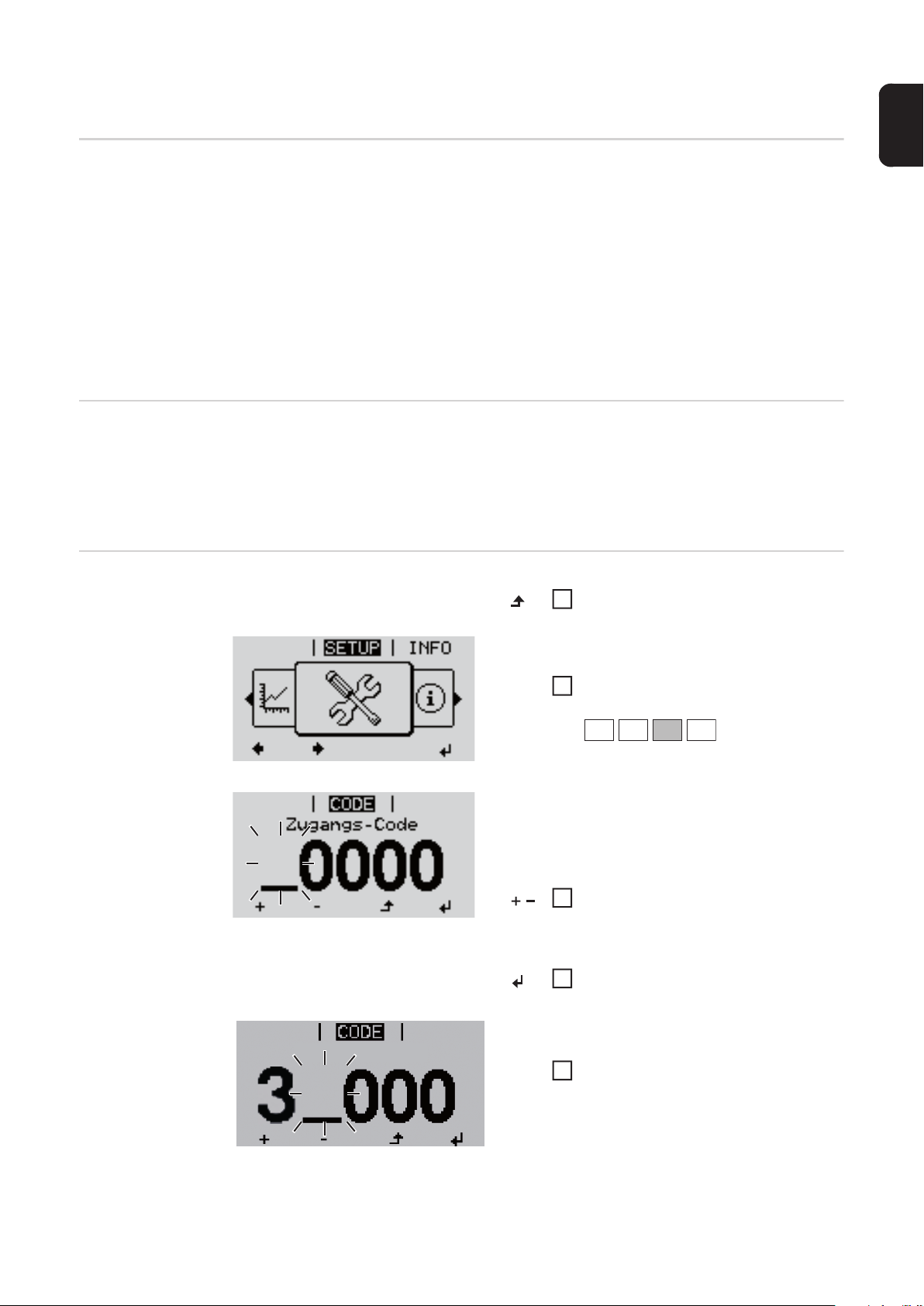

Taste ‘Menü’ drücken

1

GRAPH

Die Menüebene wird angezeigt.

Die nicht belegte Taste ‘Menü / Esc’

2

5 x drücken

Im Menü ‘CODE’ wird ‘Zugangs-Code‘ an­gezeigt, die erste Stelle blinkt.
Der Zugangs-Code für das CONFIG
Menü lautet: 39872

Zugangs-Code

Den Zugangs-Code für das CONFIG

3

Menü eingeben: Mittels Tasten ‘auf’
oder ‘ab’ den Wert für die erste Stelle
des Codes auswählen

Taste ‘Enter’ drücken

4

Die zweite Stelle blinkt.

Arbeitsschritt 3. und 4. für die zweite,

5

die dritte, die vierte und die fünfte
Stelle des Codes wiederholen, bis ...

5

der eingestellte Code blinkt.

Taste ‘Enter’ drücken

6

Der erste Parameter des CONFIG Menüs
wird angezeigt

Alternatives (Not­strom)-Setup
wählen

Digitale I/Os am
Hybridmanager
konfigurieren

Als „Alternatives (Notstrom)-Setup stehen die Setups mit der Bezeichnung „Emergency­Power“ zur Verfügung:

- EmergencyPower 50Hz: für alle Länder mit der Nominalfrequenz 50 Hz

- EmergencyPower 60Hz: für alle Länder mit der Nominalfrequenz 60 Hz

Mittels Tasten ‘auf’ oder ‘ab’ Alterna-

1

tives (Notstrom)-Setup wählen
Taste ‘Enter’ drücken

2

Web-Seite der Fronius Anlagenüberwachung (= Hybridmanager) aufrufen

1

Einstellungen auswählen

2

Als „Service“ anmelden

3

Menüpunkt IO-Zuordnung auswählen

4

Benutzer wechseln

5

„Notstrom“ aktivieren und öffnen

6

(2)

(3)

(1)

6

Nach Verkabelung unter „Notstrom“ (1) die Pins konfigurieren

7

Anlagenüber­sicht am Hybrid­manager
konfigurieren

Die Default-Werte für die Pins entsprechen den Einstellungen, die im Dokument „Fro­nius Energy Package Beispiele Notstrom-Umschaltung“ verwendet werden.

Die Verkabelung nochmals kontrollieren

8

Optional die Feedback Verriegelung (2) konfigurieren

9

Zum Übernehmen der Eingaben Schaltfläche „Speichern“ (3) anklicken

10

Auf der Web-Seite der Fronius Anlagenüberwachung (= Hybridmanager) unter Ein-

1

stellungen den Menüpunkt Anlagenübersicht auswählen
Die Notstrom-Betriebsart (1) auf „Auto“ einstellen“

2

(2)

DE

(1)

Zum Übernehmen der Eingaben Schaltfläche „Speichern“ (2) anklicken

3

7

Energiemanage­ment am Hybrid­manager
konfigurieren
(Option)

Auf der Web-Seite der Fronius Anlagenüberwachung (= Hybridmanager) unter Ein-

1

stellungen den Menüpunkt Energiemanagement auswählen

Im Energiemanagement können die Batterierestkapazität (1) und das SOC Warning
Level (2) eingestellt werden.

(3)

(1)
(2)

Zum Übernehmen der Eingaben Schaltfläche „Speichern“ (3) anklicken

2

8

Contents

Emergency power configuration ................................................................................................................ 11

Requirements........................................................................................................................................ 11

Emergency power configuration - overview.......................................................................................... 11

Accessing the CONFIG menu............................................................................................................... 11

Selecting alternative (emergency power) setup.................................................................................... 12

Configuring the digital I/Os on the Fronius Datamanager..................................................................... 12

Configuring the system overview on the Fronius Datamanager .......................................................... 13

Configuring the energy management on the Fronius Datamanager (option) ....................................... 14

EN

9

10

Emergency power configuration

Requirements In order to use the hybrid inverter's emergency power function, the following prerequisites

must be fulfilled:

- Correct wiring of the emergency power system in the electrical installation
(see document entitled "Fronius Energy Package - Examples of emergency power
switchover")
Check wiring

- The meter (Fronius Smart Meter) must be installed at the feed-in point and configured

- Current Fronius Datamanager firmware on the inverter: min. V 1.3.2-3 or higher
Update the firmware if necessary

EN

Emergency pow­er configuration ­overview

Accessing the
CONFIG menu

- Accessing the CONFIG menu

- Selecting alternative (emergency power) setup

- Configuring the digital I/Os on the Fronius Datamanager

- Configuring the system overview on the Fronius Datamanager

- Configuring the energy management on the Fronius Datamanager (option)

Press the 'Menu' key

1

GRAPH

The menu level appears.

Press the unassigned 'Menu / Esc'

2

key
5 times

'Access Code' is displayed in the 'CODE'
menu; the first digit starts flashing.
The access code for the CONFIG menu
is: 39872

CODE

Access Code

Enter the access code for the CON-

3

FIG menu: Use the 'Up' and 'Down'
keys to select a value for the first digit
of the code

Press the 'Enter' key

4

The second digit starts flashing.

Repeat steps 3 and 4 for the second,

5

third, fourth and fifth digits of the ac­cess code until...

11

the selected code starts flashing.

Selecting alterna­tive (emergency
power) setup

Access Code

The setups with the designation "EmergencyPower" are available as "Alternative (emer­gency power) setups":

- EmergencyPower 50Hz: for all countries with a nominal frequency of 50 Hz

- EmergencyPower 60Hz: for all countries with a nominal frequency of 60 Hz

Select Altern. Config

Press the 'Enter' key

6

The first parameter of the CONFIG menu
is displayed

Use the 'Up' and 'Down' keys to select

1

the Alternative (emergency power)
setup

Press the 'Enter' key

2

Configuring the
digital I/Os on the
Fronius Dataman­ager

Open the Fronius system monitoring web page (= Fronius Datamanager)

1

Select settings

2

Sign in as "Service"

3

Select IO mapping from the menu

4

Switch user

5

Activate and open "Emergency power"

6

(1)

(2)

(3)

12

After installing the wiring, configure the pins under "Emergency power" (1)

7

The default values for the pins correspond to the settings used in the document enti­tled "Fronius Energy Package - Examples of emergency power switchover".

Check the wiring again

8

Configure the locking feedback (optional) (2)

9

Click the "save" button (3) to apply the entries

10

EN

Configuring the
system overview
on the Fronius
Datamanager

Under "Settings" on the Fronius system monitoring (= Fronius Datamanager) web

1

page, select "System overview" from the menu
Set the emergency power operating mode (1) to "Auto"

2

(2)

(1)

Click the "save" button (2) to apply the entries

3

13

Configuring the
energy manage­ment on the Fro­nius
Datamanager (op­tion)

Under "Settings" on the Fronius system monitoring (= Fronius Datamanager) web

1

page, select "Energy management" from the menu

The remaining battery capacity (1) and SoC warning level (2) can be set under energy
management.

(3)

(1)
(2)

Click the "save" button (3) to apply the entries

2

14

EN

15
