Kezelési útmutató

Hűtőberendezés

42,0426,0224,HU 010-14062021

Tartalomjegyzék

Biztonsági előírások 5

A biztonsági tudnivalók értelmezése 5 Általános tudnivalók 5 Rendeltetésszerű használat 6 Környezeti feltételek 6 Az üzemeltető kötelezettségei 6 A személyzet kötelezettségei 6 Hálózati csatlakozás 7 Magunk és mások védelme 7 Zajkibocsátási értékek megadása 7 Ártalmas gázok és gőzök miatti veszély 8 Szikraugrás veszélye 8 Hálózati és hegesztőáram miatti veszély 9 Kóbor hegesztőáramok 10 A készülékek elektromágneses összeférhetőség besorolásai 10 Elektromágneses összeférhetőség-intézkedések 10 EMF-intézkedések 11 Különösen veszélyes helyek 11 Védőgázra vonatkozó követelmény 12 Védőgáz palackok által okozott veszély 12 Veszély a kiáramló védőgáz következtében 13 Biztonsági intézkedések a felállítás helyén és a szállítás során 13 Biztonsági intézkedések normál üzemben 14 Üzembe helyezés, karbantartás és javítás 14 Biztonságtechnikai ellenőrzés 15 Ártalmatlanítás 15 Biztonsági jelölés 15 Adatbiztonság 15 Szerzői jog 16

Általános tudnivalók 17

Készülék-koncepció 17 Készülékváltozatok 17 Alkalmazási terület 17 Szállítási terjedelem 18 Az „Általános Szállítási és Fizetési Feltételek” érvényessége 18 Hűtőközeg-szivattyú élettartama 18 Általános tudnivalók 18 Hűtőközeggel kapcsolatos információk 18 Szivárgásokra vonatkozó információk 18 Figyelmeztetések a készüléken 18

Opciók 21

OPT/i CU áramlás-hőmérséklet-érzékelő 21 OPT CU hűtőközegszűrő 21

Csatlakozók és mechanikai alkatrészek 22

Szerelés és üzembe helyezés előtt 23

Biztonság 23 Felállítási utasítások 23 Hűtőközeggel kapcsolatos információk 24 A hűtőközeg-szivattyúra vonatkozó garanciális rendelkezések 24 Rendeltetésszerű használat 24

Hűtőegység felszerelése a mozgatókocsira 25

Általános tudnivalók 25 Hűtőegység felszerelése a TU Car 2 Easy mozgatókocsira 25

Hűtőegység összekapcsolása az áramforrással 26

Biztonság 26 Hűtőegység összekapcsolása az áramforrással 26

Hűtőközeg-tömlők csatlakoztatása a hűtőegységhez 28

Biztonság 28 Hegesztőpisztoly hűtőközeg-tömlőinek csatlakoztatása a hűtőegységhez 28

Hűtőegység feltöltése és üzembe helyezése 29

A hűtőegység feltöltése 29 A hűtőegység üzembe helyezése 30 CU 600t /MC: a hegesztőpisztoly tömlőköteg kiürítése/feltöltése 30 Üzemmódok 31

Hűtőegység leválasztása az áramforrásról 32

Biztonság 32 Hűtőegység leválasztása az áramforrásról 32

Hűtőközegszűrő opció felszerelése 34

Biztonság 34 Hűtőközegszűrő opció felszerelése 34

Hibadiagnosztika, hibaelhárítás 35

Biztonság 35 Hibadiagnosztika, hibaelhárítás 35

A hűtőközeg-szivattyú tengelyének megforgatása 38

Biztonság 38 A hűtőközeg-szivattyú tengelyének megforgatása 38

Ápolás, karbantartás és ártalmatlanítás 39

Biztonság 39 Általános tudnivalók 39 A hűtőegység ápolási és karbantartási szimbólumai 40 Karbantartási időközök, karbantartási munkák 40 Hűtő kifúvatása 41 Hűtőközeg-csere 41 Ártalmatlanítás 44

MŰSZAKI ADATOK 45

Általános tudnivalók 45 CU 600t 45 CU 600t /MV 46 CU 600t /MC 47 CU 600t MV /MC 48

Biztonsági előírások

A biztonsági tudnivalók értelmezése

FIGYELMEZTETÉS!

Közvetlenül fenyegető veszélyt jelez.

Halál vagy súlyos sérülés a következménye, ha nem kerüli el.

▶

VESZÉLY!

Veszélyessé is válható helyzetet jelöl.

Ha nem kerüli el, következménye halál vagy súlyos sérülés lehet.

▶

VIGYÁZAT!

Károssá válható helyzetet jelöl.

Ha nem kerüli el, következménye könnyű személyi sérülés vagy csekély anyagi kár

▶

lehet.

MEGJEGYZÉS!

Olyan lehetőséget jelöl, amely a munka eredményét hátrányosan befolyásolja és a felszerelésben károkat okozhat.

Általános tudnivalók

A készüléket a technika mai állása és elismert biztonságtechnikai szabályok szerint készítettük. Ennek ellenére hibás kezelés vagy visszaélés esetén veszély fenyegeti

- a kezelő vagy harmadik személy testi épségét és életét,

- az üzemeltető készülékét és egyéb anyagi értékeit,

- a készülékkel végzett hatékony munkát.

A készülék üzembe helyezésével, kezelésével, karbantartásával és állagmegóvásával foglalkozó személyeknek

- megfelelően képzettnek kell lenniük,

- hegesztési ismeretekkel kell rendelkezniük és

- teljesen ismerniük és pontosan követniük kell ezt a kezelési útmutatót.

A kezelési útmutatót állandóan a készülék felhasználási helyén kell őrizni. A kezelési útmutató előírásain túl be kell tartani a balesetek megelőzésére és a környezet védelmére szolgáló általános és helyi szabályokat is.

A készüléken található összes biztonsági és figyelmeztető feliratot

- olvasható állapotban kell tartani

- nem szabad tönkretenni

- eltávolítani

- letakarni, átragasztani vagy átfesteni.

A készüléken lévő biztonsági és veszélyjelző útmutatások helyét a készülék kezelési útmutatójának „Általános információk” című fejezete adja meg. A biztonságot veszélyeztető hibákat a készülék bekapcsolása előtt meg kell szüntetni.

Az Ön biztonságáról van szó!

Rendeltetésszerű használat

A készüléket kizárólag rendeltetésszerűen szabad használni.

A készülék kizárólag az adattáblán megadott hegesztőeljárásra szolgál. Az egyéb vagy ezen túlmenő használat nem rendeltetésszerűnek minősül. Az ebből eredő károkért a gyártó nem felel.

A rendeltetésszerű használathoz tartozik még

- a kezelési útmutató összes tudnivalójának teljes ismerete és betartása

- az összes biztonsági és veszélyre figyelmeztető útmutatás teljes ismerete és betartása

- az ellenőrzési és karbantartási munkák elvégzése.

Tilos a készüléket a következő alkalmazásokhoz használni:

- csövek jégtelenítése

- elemek/akkumulátorok töltése

- motorok indítása

A készülék ipari és kisipari használatra alkalmas. A lakóterületen történő használatból eredő károkért a gyártó nem vállal felelősséget.

Hiányos vagy hibás munkavégzésért a gyártó szintén nem vállal felelősséget.

Környezeti feltételek

Az üzemeltető kötelezettségei

A készüléknek a megadott tartományon kívül történő üzemeltetése vagy tárolása nem rendeltetésszerűnek minősül. Az ebből eredő károkért a gyártó nem felel.

Környezeti levegő hőmérséklet-tartománya:

- Üzem közben: -10 °C ... +40 °C (14 °F ... 104 °F)

- Szállítás és tárolás során: -20 °C ... +55 °C (-4 °F ... 131 °F)

Relatív páratartalom:

- max. 50% 40 °C-on (104 °F)

- max. 90% 20 °C-on (68 °F)

Környezeti levegő: portól, savaktól, korrozív gázoktól vagy anyagoktól, stb. mentes Tengerszint feletti telepítési magasság: max. 2000 m (6561 láb) 8.16 hüvelyk)

Az üzemeltető kötelezettséget vállal arra vonatkozóan, hogy csak olyan személyekkel végeztet munkát a géppel, akik

- az alapvető munkabiztonsági és balesetmegelőzési előírásokkal tisztában vannak és a készülék kezelésére betanították őket

- a kezelési útmutatót, különösen a „Biztonsági előírások“ fejezetet elolvasták, megértették és azt aláírásukkal igazolták

- A munka eredményével szemben támasztott követelményeknek megfelelő képzésben részesültek.

A személyzet biztonságtudatos munkáját rendszeres időközönként ellenőrizni kell.

A személyzet kötelezettségei

Mindenki, aki a készülékkel végzendő munkával van megbízva, köteles a munka megkezdése előtt

- az alapvető munkabiztonsági és balesetmegelőzési előírásokat betartani

- a kezelési útmutatót, különösen a „Biztonsági előírások“ fejezetet elolvasni és aláírásával igazolni, hogy azt megértette és betartja.

A munkahely elhagyása előtt győződjön meg arról, hogy a távollétében sem keletkezhetnek személyi vagy anyagi károk.

Hálózati csatlakozás

A nagy teljesítményű készülékek áramfelvételük miatt befolyásolhatják a hálózat energetikai minőségét.

Ez néhány készüléktípust a következő formában érinthet:

- csatlakoztatási korlátozások

a maximális megengedett hálózati impedanciára vonatkozó követelmények

a minimálisan szükséges rövidzárlati teljesítményre vonatkozó követelmények

Mindenkor a közhálózathoz menő csatlakozón

lásd a műszaki adatokat

Ebben az esetben a készülék üzemeltetője vagy felhasználója – adott esetben az energiaszolgáltató vállalattal egyeztetve – köteles meggyőződni arról, hogy a készüléket szabad-e csatlakoztatni.

FONTOS! Ügyeljen a hálózati csatlakozó biztonságos földelésére.

Magunk és mások védelme

A készülék használata során Ön számos veszélynek teszi ki magát, pl.:

- szikrahullás, repkedő, forró fém alkatrészek

- szem- és bőrkárosító ívsugárzás

- káros elektromágneses terek, amelyek szívritmus-szabályozóval ellátott személyek számára életveszélyt jelentenek

- hálózati és hegesztőáram miatti veszély

- fokozott zajterhelés

- káros hegesztési füst és gázok

A készülék használata során viseljen megfelelő védőruházatot. A védőruházatnak a következő tulajdonságokkal kell rendelkeznie:

- nehezen gyulladó

- szigetelő és száraz

- az egész testet befedő, sérülésmentes és jó állapotú

- védősisak

- hajtóka nélküli nadrág

A védőruházathoz tartozik többek között:

- A szemet és az arcot UV-sugárzás, hőség és szikrahullás ellen védő, előírásszerű szűrőbetéttel rendelkező védőpajzzsal kell védeni.

- A védőpajzs mögött előírásszerű, oldalvédővel rendelkező védőszemüveg viselése.

- Stabil, nedvesség esetén is szigetelő cipő viselése.

- A kéz védelme megfelelő kesztyűvel (elektromosan szigetelő, hővédő).

- Hallásvédő viselése a zajterhelés csökkentése és a sérülések elleni védelem érdekében.

Zajkibocsátási értékek megadása

Üzem közben más személyeket, mindenekelőtt a gyermekeket tartsa távol a készülékektől és a hegesztési eljárástól. Ha mégis tartózkodnak személyek a közelben, akkor

- részesítse őket a veszélyekre (ív általi vakításveszély, szikrahullás általi sérülésveszély, egészségkárosító hegesztési füst, zajterhelés, hálózati és hegesztőáram által előidézett esetleges veszélyeztetés, ...) vonatkozó oktatásban,

- bocsásson rendelkezésre megfelelő védőeszközt, vagy

- építsen megfelelő védőfalakat és -függönyöket.

A készülék <80dB(A) (ref. 1pW) maximális hangteljesítményszintet hoz létre üresjáratban, valamint az üzemelés utáni hűtési fázisban a normál terhelésnél maximálisan megengedett munkapontnak megfelelően az EN 60974-1 szerint.

Hegesztésnél (és vágásnál) nem adható meg munkahelyre vonatkoztatott zajkibocsátási érték, mivel az eljárás- és környezetfüggő. Különböző paraméterektől, pl. a hegesztőeljárástól (MIG/MAG-, AWI-hegesztés), a választott áramnemtől (egyenáram, váltóáram), a teljesítménytartománytól, a heganyag fajtájától, a munkadarab rezonanciaviselkedésétől, a munkahelyi környezettől, stb. függ.

Ártalmas gázok és gőzök miatti veszély

A hegesztéskor keletkező füst egészségkárosító gázokat és gőzöket tartalmaz.

A hegesztési füst olyan anyagokat tartalmaz, amelyek az International Agency for Research on Cancer 118. sz. tanulmánya szerint rákot okoznak.

Pontszerű elszívást és helyiségelszívást kell alkalmazni. Ha lehetséges, akkor beépített elszívó szerkezettel rendelkező hegesztőpisztolyt kell használni.

Tartsa távol a fejét a keletkező hegesztési füsttől és gázoktól.

A keletkező füstöt, valamint káros gázokat

- ne lélegezze be

- megfelelő eszközökkel szívassa el a munkaterületről.

Gondoskodjon elegendő friss levegő hozzávezetéséről. Gondoskodjon arról, hogy a szellőztetés mértéke mindig legalább 20 m³/óra legyen.

Nem megfelelő szellőztetés esetén viseljen levegőbevezetéses hegesztősisakot.

Ha bizonytalan abban, hogy az elszívási teljesítmény elegendő-e, hasonlítsa össze a mért károsanyag-kibocsátási értékeket a megengedett határértékekkel.

Többek között a következő komponensek felelősek a hegesztési füstért:

- a munkadarabhoz felhasznált fémek

- elektródák

- bevonatok

- tisztítók, zsírtalanítók és hasonlók

- az alkalmazott hegesztési eljárás

Szikraugrás veszélye

Ezért vegye figyelembe a felsorolt komponensekkel kapcsolatos megfelelő anyagbiztonsági adatlapokat és gyártói adatokat.

Az esetleg előfordulható expozícióra, a kockázatkezelési intézkedésekre és a munkakörülmények azonosítására vonatkozó ajánlások megtalálhatók a European Welding Association weboldalán, a Health & Safety területen (https://european-welding.org).

Tartsa távol a gyúlékony gőzöket (például oldószergőzöket) az ív sugárzási tartományától.

Ha nem hegeszt, zárja el a védőgáz palack vagy a fő gázellátás szelepét.

A szikraátugrás tüzet és robbanást okozhat.

Soha ne hegesszen gyúlékony anyagok közelében.

A gyúlékony anyagoknak legalább 11 méter (36 láb 1.07 hüvelyk) távolságban kell lenniük az ívtől, vagy bevizsgált burkolattal le kell fedni őket.

Tartson készenlétben megfelelő, bevizsgált tűzoltó készüléket.

Szikrák és forró fémrészecskék kis repedéseken és nyílásokon keresztül is bejuthatnak a környező területekre. Tegyen megfelelő intézkedéseket a sérülés- és balesetveszély elkerülésére.

Ne hegesszen tűz- és robbanásveszélyes területen és zárt tartályokban, hordókban vagy csövekben, ha azok nincsenek a megfelelő nemzeti és nemzetközi szabványok szerint előkészítve.

Nem szabad hegeszteni olyan tartályokat, amelyekben gázt, üzemanyagot, ásványolajat és hasonlókat tároltak/tárolnak. A maradványok robbanásveszélyt jelentenek.

Hálózati és hegesztőáram miatti veszély

Az elektromos áramütés alapvetően életveszélyes és halálos lehet.

Ne érintsen semmilyen feszültség alatt álló alkatrészt a készüléken belül és kívül.

MIG/MAG és AVI hegesztőeljárásnál a hegesztőhuzal, a huzaltekercs, az előtológörgők, valamint a hegesztőhuzallal kapcsolatban álló összes fém alkatrész feszültség alatt áll.

Mindig tegye jól szigetelt alapfelületre a huzalelőtolót, vagy használjon megfelelő, szigetelt huzalelőtoló-befogót.

Gondoskodjon a megfelelő ön- és személyvédelemről a föld- vagy testpotenciállal szemben jól szigetelő, száraz alátétlemez vagy burkolat segítségével. Az alátétlemeznek vagy burkolatnak teljesen le kell fednie az emberi test és a föld- vagy testpotenciál közötti teljes területet.

Az összes kábelnek és vezetéknek jól rögzítettnek, sértetlennek, szigeteltnek és megfelelően méretezettnek kell lennie. A laza, megégett, károsodott vagy alulméretezett kábeleket és vezetékeket azonnal ki kell cserélni. Minden használat előtt kézzel ellenőrizni kell az áramösszeköttetések stabilitását. Bajonettzáras áramkábelek esetén az áramkábelt min. 180°-kal el kell forgatni a hossztengelye körül és elő kell feszíteni.

Ne hurkolja a teste vagy testrészei köré a kábeleket és vezetékeket.

Az elektródát (bevont elektródát, wolframelektródát, hegesztőhuzalt, ...)

- soha ne merítse hűtés céljából folyadékba

- soha ne érintse meg bekapcsolt áramforrás esetén.

Két áramforrás elektródái között például az egyik áramforrás üresjárati feszültségének kétszerese léphet fel. A két elektróda potenciáljainak egyidejű érintésekor adott esetben életveszély áll fenn.

A hálózati és készülékcsatlakozó kábelekben rendszeresen vizsgáltassa meg villamos szakemberrel a védővezeték működőképességét.

Az I. védelmi osztályú készülékeknek védővezetős hálózatra és védőérintkezős dugaszrendszerre van szükségük az előírásszerű működéshez.

A készülékek védővezető nélküli hálózaton és védőérintkező nélküli dugaszoló aljzaton történő üzemeltetése csak akkor megengedett, ha betartanak minden, a védőleválasztásra vonatkozó nemzeti rendelkezést. Ellenkező esetben ez durva hanyagságnak minősül. Az ebből eredő károkért a gyártó nem felel.

Szükség esetén gondoskodjon alkalmas eszközzel a munkadarab megfelelő földeléséről.

Kapcsolja ki a nem használt készüléket.

Nagyobb magasságban végzett munkához viseljen zuhanásvédő biztonsági hevedert.

A készüléken végzendő munka előtt kapcsolja ki készüléket és húzza ki a hálózati csatlakozó dugót.

Jól olvasható és érthető figyelmeztető táblával biztosítsa a készüléket a hálózati csatlakozó dugó csatlakoztatása ellen.

A készülék felnyitása után:

- süsse ki az elektromos töltést tároló összes alkatrészt

- Biztosítsa, hogy a készülék összes komponense árammentes legyen.

Ha feszültség alatt álló alkatrészeken kell dolgozni, vonjon be egy másik személyt, aki időben lekapcsolja a főkapcsolót.

Kóbor hegesztőáramok

A készülékek elektromágneses összeférhetőség besorolásai

Amennyiben nem veszi figyelembe az alábbi tájékoztatót, kóbor hegesztőáramok keletkezhetnek, amelyek a következőket okozhatják:

- tűzveszély

- a munkadarabbal összekapcsolt alkatrészek túlmelegedése

- védővezetők tönkremenetele

- a készülék és egyéb elektromos alkatrészek károsodása

Gondoskodjon a munkadarab-csatlakozókapocs és a munkadarab fix kapcsolatáról.

A munkadarab-csatlakozókapcsot rögzítse a lehető legközelebb a hegesztési helyhez.

Az elektromosan vezetőképes környezettől, pl. vezetőképes padlótól vagy vezetőképes állványoktól megfelelően elszigetelve kell felállítani a készüléket.

Áramelosztók, duplafejű befogók, stb. használata esetén ügyeljen a következőkre: A nem használt hegesztőpisztoly / elektródatartó elektródája is potenciálvezető. Gondoskodjon a nem használt hegesztőpisztoly / elektródatartó megfelelően szigetelt elhelyezéséről.

Automatizált MIG/MAG alkalmazások esetén a huzalelektródát csak szigetelve vezesse a hegesztőhuzal-hordóból, a nagy tekercsről vagy a huzaltekercsről a huzalelőtolóhoz.

„A” zavarkibocsátási osztályú készülékek:

- csak ipari területen történő használatra szolgálnak

- más területen vezetéken terjedő és sugárzott zavarokat okozhatnak.

„B” zavarkibocsátási osztályú készülékek:

- teljesítik az ipari és a lakóterületek zavarkibocsátási követelményeit. Ez érvényes olyan lakóterületekre is, ahol az energiaellátás a nyilvános kisfeszültségű hálózatból történik.

Elektromágneses összeférhetőségintézkedések

A készülékek elektromágneses összeférhetőség besorolása a típustábla vagy a műszaki adatok alapján.

Különleges esetekben a készülék a szabványban rögzített zavarkibocsátási határértékek betartása ellenére is befolyással lehet a tervezett alkalmazási területre (pl. ha a felállítás helyén érzékeny készülékek vannak, vagy ha a felállítás helye rádió- vagy televízióvevőkészülékek közelébe esik). Ebben az esetben az üzemeltető köteles a zavar elhárítására megfelelő intézkedéseket tenni.

Végezze el a készülék környezetében lévő berendezések zavartűrésének vizsgálatát és értékelését a nemzeti és nemzetközi rendelkezések szerint. Példák olyan zavarérzékeny berendezésekre, amelyeket a készülék befolyásolhat:

- biztonsági berendezések

- hálózat-, jel- és adatátviteli vezetékek

- elektronikus adatfeldolgozó és telekommunikációs berendezések

- mérő és kalibráló berendezések

EMC-problémák elkerülését elősegítő intézkedések:

1. Hálózati ellátás

- Amennyiben az előírásszerű hálózati csatlakozás ellenére elektromágneses

zavarok lépnek fel, tegyen kiegészítő intézkedéseket (pl. megfelelő hálózati szűrő használata).

2. Hegesztőáram vezetők

- a lehető legrövidebbek legyenek

- szorosan együtt legyenek vezetve (az elektromágneses mezőkkel (EMF) kap-

csolatos problémák elkerülése érdekében is)

- legyenek távol más vezetékektől

3. Potenciál-kiegyenlítés

4. Munkadarab földelése

- Szükség esetén megfelelő kondenzátorok segítségével hozzon létre földcsatla-

kozást.

5. Árnyékolás, szükség esetén

- Árnyékolja le a környezetben található más berendezéseket

- Árnyékolja le a teljes hegesztőrendszert

EMFintézkedések

Különösen veszélyes helyek

Az elektromágneses mezők eddig nem ismert egészségkárosodást okozhatnak:

- A szomszédban lévő, pl. szívritmus-szabályozót vagy hallásjavító készüléket viselő személyekre gyakorolt hatások

- A szívritmus-szabályozót viselőknek orvosi tanácsot kell kérniük, mielőtt a készülék és a hegesztési eljárás közvetlen közelébe mennek

- A hegesztőkábelek és a hegesztő feje/törzse közötti távolságot biztonsági okokból a lehető legnagyobbra kell választani

- A hegesztőkábeleket és a tömlőkötegeket ne vigye a vállán és ne tekerje a teste vagy testrészei köré

Kezét, haját, ruhadarabjait és szerszámait tartsa távol a mozgó alkatrészektől, mint például:

- ventilátorok

- fogaskerekek

- görgők

- tengelyek

- Huzaltekercsek és hegesztőhuzalok

Ne nyúljon a huzalelőtoló forgó fogaskerekei vagy a hajtás forgó alkatrészei közé.

A burkolatokat és oldalelemeket csak a karbantartási és javítási munkák idejére nyissa ki/távolítsa el.

Üzem közben

- Gondoskodjon róla, hogy az összes burkolat zárva legyen és az összes oldalelem szabályszerűen fel legyen szerelve.

- Tartsa zárva az össze fedelet és oldalelemet.

A hegesztőhuzal hegesztőpisztolyból történő kilépése nagy sérülési kockázatot jelent (kéz átszúródása, arc vagy szem sérülése, ...).

Ezért mindig tartsa el a testétől a hegesztőpisztolyt (huzalelőtolásos készülékek) és viseljen megfelelő védőszemüveget.

Hegesztés közben és után ne érintse meg a munkadarabot - égési sérülés veszélye.

A lehűlő munkadarabról salak pattanhat le. Ezért a munkadarab utómunkálataihoz is előírásszerű védőfelszerelést kell viselni és más személyek megfelelő védelméről is gondoskodni kell.

Hagyja lehűlni a hegesztőpisztolyt és a többi magas üzemi hőmérsékletű felszerelési elemet, mielőtt dolgozni kezd rajtuk.

Tűz- és robbanásveszélyes helyiségekben különleges előírások érvényesek

- vegye figyelembe a megfelelő nemzeti és nemzetközi rendelkezéseket.

A fokozott elektromos veszélyeztetettségnek kitett helyiségekben (pl. kazánok) végzendő munkához használt áramforrásokat a (Safety) jellel kell megjelölni. Az áramforrásnak azonban nem szabad ilyen helyiségekben lennie.

Forrázásveszély a kifolyó hűtőközeg következtében. A hűtőközeg előremenő és visszatérő köre csatlakozóinak leválasztása előtt kapcsolja le a hűtőegységet.

A hűtőközeggel végzett munkához vegye figyelembe a hűtőközeg biztonsági adatlapjának adatait. A hűtőközeg biztonsági adatlapja a szerviztől vagy a gyártó honlapjáról szerezhető be.

Készülékek daruval történő szállításához csak a gyártó megfelelő teherfüggesztő szerkezetét használja.

- Akassza be a láncokat vagy köteleket a megfelelő teherfüggesztő szerkezet felfüggesztési pontjain.

- A láncoknak vagy köteleknek a lehető legkisebb szöget kell bezárniuk a függőlegessel.

- Távolítsa el a gázpalackot és a huzalelőtolót (AFI/VFI- és AWI-készülékek).

A huzalelőtoló hegesztés közbeni darus felfüggesztéséhez mindig megfelelő, szigetelt huzalelőtoló-felfüggesztőt használjon (MIG/MAG- és AWI-készülékek).

Védőgázra vonatkozó követelmény

Ha a készülék tartóhevederrel vagy hordozófogantyúval van felszerelve, az kizárólag kézzel történő szállításra szolgál. Daruval, villás targoncával vagy más mechanikus emelőeszközzel történő szállításra a tartóheveder nem alkalmas.

Minden függesztéket (hevederek, csatok, láncok, stb.), amely a készülékkel vagy komponenseivel kapcsolatban kerül felhasználásra, rendszeresen ellenőrizni kell (pl. mechanikai sérülések, korrózió vagy egyéb környezeti hatások miatt bekövetkező változások szempontjából). a vizsgálati intervallumnak és a vizsgálat terjedelmének legalább a mindenkori hatályos nemzeti szabványoknak és irányelveknek megfelelőnek kell lennie.

Színtelen és szagtalan védőgáz észrevétlen kiömlésének veszélye védőgázcsatlakozó adapter használata esetén. A védőgázcsatlakozó adapter készülékoldali menetét a szerelés előtt megfelelő teflonszalaggal kell tömíteni.

A szennyezett védőgáz - különösen körvezetékeknél - károkat okozhat a felszerelésen és a hegesztés minőségének csökkenéséhez vezethet. A védőgáz minőségét tekintve a következő előírásokat kell teljesíteni:

- szilárd anyagok részecskenagysága < 40 µm

- nyomás alatti harmatpont < -20 °C

- max. olajtartalom < 25 mg/m³

Szükség esetén használjon szűrőt!

Védőgáz palackok által okozott veszély

A védőgáz palackok nyomás alatt álló gázt tartalmaznak és sérülés esetén felrobbanhatnak. Mivel a védőgáz palackok a hegesztő felszerelés részei, nagyon óvatosan kell kezelni őket.

Védje a sűrített gázt tartalmazó védőgáz palackokat a túl nagy hőségtől, mechanikus ütésektől, salaktól, nyílt lángtól, szikrától és ívtől.

Szerelje függőlegesen és rögzítse az utasítás szerint a védőgáz palackokat, hogy ne borulhassanak fel.

Hegesztő vagy más elektromos áramköröktől tartsa távol a védőgáz palackokat.

Soha ne akassza a hegesztőpisztolyt a védőgáz palackra.

Soha ne érintsen elektródát a védőgáz palackhoz.

Robbanásveszély - soha ne hegesszen nyomás alatt álló védőgáz palackon.

Mindig csak a mindenkori alkalmazáshoz megfelelő védőgáz palackot és hozzávaló, alkalmas tartozékokat (szabályozókat, tömlőket és csőszerelvényeket, ...) használjon. Csak jó állapotban lévő védőgáz palackokat és tartozékokat használjon.

Ha kinyitja egy védőgáz palack szelepét, fordítsa el az arcát a kieresztőnyílástól.

Ha nem hegeszt, zárja el a védőgáz palack szelepét.

Nem csatlakoztatott védőgáz palack esetén a hagyja a sapkát a védőgáz palack szelepén.

Tartsa be a védőgáz palackokra és tartozékalkatrészekre vonatkozó gyártói utasításokat, valamint a megfelelő nemzeti és nemzetközi rendelkezéseket.

Veszély a kiáramló védőgáz következtében

Biztonsági intézkedések a felállítás helyén és a szállítás során

Fulladásveszély az ellenőrizetlenül kiáramló védőgáz következtében

A védőgáz színtelen, szagtalan és kiáramláskor kiszoríthatja a környezeti levegőben lévő oxigént.

- Gondoskodjon a megfelelő friss levegő bevezetésről - szellőztetési tényező legalább 20 m³ / óra.

- Vegye figyelembe a védőgáz palackra vagy a fő gázellátásra vonatkozó biztonsági és karbantartási utasításokat

- Ha nem hegeszt, zárja el a védőgáz palack vagy a fő gázellátás szelepét.

- Minden üzembe helyezés előtt vizsgálja meg ellenőrizetlen gázkiáramlás szempontjából a védőgáz palackot vagy a fő gázellátást.

A felboruló készülék életveszélyes lehet! Az akkumulátort sík és szilárd alapfelületen kell stabilan felállítani.

- Maximum 10°-os dőlésszög megengedett.

Tűz- és robbanásveszélyes helyiségekben különleges előírások érvényesek

- Vegye figyelembe a megfelelő nemzeti és nemzetközi rendelkezéseket.

Üzemen belüli utasításokkal és ellenőrzésekkel biztosítsa, hogy a munkahely környezete mindig tiszta és áttekinthető legyen.

A készüléket csak az adattáblán megadott IP-védettséggel állítsa fel és üzemeltesse.

A készülék felállításakor biztosítson 0,5 m (1 láb 7.69 hüvelyk) körkörös távolságot, hogy a hűtőlevegő akadálytalanul beáramolhasson és távozhasson.

A készülék szállításakor gondoskodjon arról, hogy a hatályos nemzeti és nemzetközi irányelveket és balesetvédelmi előírásokat betartsák. Ez speciálisan a szállítás és fuvarozás során fennálló veszélyekre vonatkozó irányelveket jelenti.

Ne emeljen fel vagy szállítson aktív készülékeket. Szállítás vagy emelés előtt kapcsolja ki a készülékeket!

A készülék minden szállítása előtt eressze le teljesen a hűtőközeget, valamint szerelje le a következő komponenseket:

- huzalelőtoló

- huzaltekercs

- védőgáz palack

Az üzembe helyezés előtt, a szállítás után feltétlenül végezze el a készülék sérülésekre vonatkozó szemrevételezését. Az esetleges sérüléseket az üzembe helyezés előtt képzett szervizszemélyzettel hozassa rendbe.

Biztonsági intézkedések normál üzemben

A készüléket csak akkor üzemeltesse, ha valamennyi biztonsági berendezés működőképes. Ha a biztonsági berendezések nem teljesen működőképesek, akkor az veszélyezteti

- a kezelő vagy harmadik személy testi épségét és életét,

- az üzemeltető készülékét és egyéb anyagi értékeit

- a készülékkel végzett hatékony munkát.

A készülék bekapcsolása előtt hozassa rendbe a nem teljesen működőképes biztonsági berendezéseket.

A biztonsági berendezéseket soha ne kerülje meg és ne helyezze üzemen kívül.

A készülék bekapcsolása előtt biztosítsa, hogy senki se legyen veszélyben.

Legalább hetente egyszer ellenőrizze a készüléket a biztonsági berendezések külsőleg felismerhető károsodásai szempontjából.

Mindig rögzítse jól és darus szállítás esetén előtte vegye le a védőgáz palackot.

Tulajdonságai (elektromos vezetőképesség, fagyállóság, anyag-összeférhetőség, gyúlékonyság, ...) alapján csak a gyártó eredeti hűtőközege alkalmas készülékeinkben történő felhasználásra.

Csak a gyártó megfelelő eredeti hűtőközegét használja.

Ne keverje más hűtőközeggel a gyártó eredeti hűtőközegét.

Üzembe helyezés, karbantartás és javítás

Csak a gyártó rendszerelemeit csatlakoztassa a hűtőkörhöz.

Más rendszerelemek vagy más hűtőközegek használata során keletkező károkért a gyártó nem vállal felelősséget és minden szavatossági igény elvész.

A Cooling Liquid FCL 10/20 folyadék nem gyúlékony. Az etanol alapú hűtőközeg bizonyos feltételek mellett gyúlékony. A hűtőközeget csak zárt eredeti göngyölegben szállítsa és tartsa távol a gyújtóforrásoktól

Az elhasználódott hűtőközeget ártalmatlanítsa szakszerűen, a nemzeti és nemzetközi rendelkezések megfelelően. A hűtőközeg biztonsági adatlapja a szerviztől vagy a gyártó honlapjáról szerezhető be.

Lehűlt berendezés esetén a hegesztés kezdete előtt mindig ellenőrizze a hűtőközegszintet.

Idegen forrásból beszerzett alkatrészek esetén nem garantált, hogy az igénybevételnek és a biztonsági igényeknek megfelelően tervezték és gyártották őket.

- Csak eredeti pót- és kopó alkatrészeket használjon (ez érvényes a szabványos alkatrészekre is).

- A gyártó beleegyezése nélkül ne végezzen a készüléken semmiféle változtatást, bevagy átépítést.

- A nem kifogástalan állapotú alkatrészeket azonnal cserélje ki.

- A rendelésnél adja meg az alkatrészjegyzék szerinti pontos megnevezést és cikkszámot, valamint a készülék sorozatszámát.

A ház csavarjai védővezető-csatlakozást biztosítanak a ház részeinek földeléséhez. Mindig megfelelő számú eredeti házcsavart használjon a megadott forgatónyomatékkal.

Biztonságtechnikai ellenőrzés

Ártalmatlanítás Ne tegye a háztartási hulladékba a készüléket! Az elhasználódott elektromos és elektro-

A gyártó javasolja, hogy legalább 12 havonta végeztesse el a gép biztonságtechnikai ellenőrzését.

Ugyanazon 12 hónapos intervallumon belül javasolja a gyártó az áramforrások kalibrálását.

Ajánlatos a biztonságtechnikai ellenőrzést minősített villamos szakemberrel elvégeztetni

- módosítás után

- beszerelés vagy átépítés után

- javítás, ápolás és karbantartás után

- legalább tizenkét havonta.

A biztonságtechnikai ellenőrzés során követni kell a megfelelő nemzeti és nemzetközi szabványok és irányelvek előírásait.

A biztonságtechnikai ellenőrzéssel és a kalibrálással kapcsolatban közelebbi tájékoztatást a szerviz nyújt. A szerviz kérésre a szükséges dokumentumokat rendelkezésre bocsátja.

nikus berendezésekről szóló európai irányelv és az azt végrehajtó nemzeti jogszabály értelmében az elhasználódott elektromos szerszámokat külön kell gyűjteni, és gondoskodni kell a környezetvédelmi szempontból megfelelő újrahasznosításukról. Elhasználódott készülékét adja le a viszonteladónál vagy tájékozódjon a lakóhelyén működő engedélyezett gyűjtési és ártalmatlanítási rendszerről. Ennek az EU-irányelvnek a betartása a környezet védelmét és az Ön egészségének megőrzését szolgálja!

Biztonsági jelölés A CE-jellel ellátott készülékek teljesítik a kisfeszültségre és az elektromágneses

összeférhetőségre vonatkozó irányelv (pl. az EN 60 974 szabványsor fontos termékszabványai) alapvető követelményeit.

A Fronius International GmbH kijelenti, hogy a készülék megfelel a 2014/53/EU irányelv előírásainak. Az EU megfelelőségi nyilatkozat teljes szövege a következő Internet-címen áll rendelkezésre: http://www.fronius.com

A CSA vizsgálati jellel jelölt készülékek teljesítik a Kanadában és az USA-ban érvényes releváns szabványok előírásait.

Adatbiztonság A gyári beállítások megváltoztatása esetén az adatok biztonságáért (mentéséért) a fel-

használó felelős. A személyes beállítások kitörlődéséért a gyártó nem felel.

Szerzői jog A jelen kezelési útmutató szerzői joga a gyártóé.

A szöveg és az ábrák a nyomdába adás időpontjában fennálló műszaki állapotnak felelnek meg. A változtatás jogát fenntartjuk. A kezelési útmutató tartalma semmiféle igényre nem adhat alapot. Újítási javaslatokat és a kezelési útmutatóban előforduló hibák közlését köszönettel vesszük.

Általános tudnivalók

Készülék-koncepció

Készülékváltozatok

A hűtőegység az áramforrással együtt egy egységet képez. Az egyedül álló áramforráshoz hasonlóan az áramforrásból és hűtőegységből álló egység is felszerelhető mozgatókocsira.

CU 600t (standard változat)

- Egyműszakos üzemhez

- A hűtőközeg-szivattyú és a ventilátor alapkivitelben automatikusan kapcsolódik. A különböző üzemmódok kiválasztásával a hűtőegység üzemállapota kézzel módosítható

CU 600t /MV (többfeszültségű változat)

- Egyműszakos és többfeszültségű üzemhez

- A hűtőközeg-szivattyú és a ventilátor alapkivitelben automatikusan kapcsolódik. A különböző üzemmódok kiválasztásával a hűtőegység üzemállapota kézzel módosítható

CU 600t /MC (MultiControl változat)

- Egyműszakos üzemhez

- A hűtőközeg-szivattyú és a ventilátor alapkivitelben automatikusan kapcsolódik. A különböző üzemmódok kiválasztásával a hűtőegység üzemállapota kézzel módosítható

- Az áramlásos hőmérséklet-érzékelő szériafelszerelés

- A hegesztőpisztoly tömlőköteg kiürítési és betöltési funkciója szériafelszerelésként (a hegesztőpisztoly test „száraz” cseréje – a hűkőközeg nem jut el az összekapcsolási helyre)

CU 600t MV/MC (többfeszültségű/MultiControl változat)

- Egyműszakos és többfeszültségű üzemhez

- A hűtőközeg-szivattyú és a ventilátor alapkivitelben automatikusan kapcsolódik. A különböző üzemmódok kiválasztásával a hűtőegység üzemállapota kézzel módosítható

- Az áramlásos hőmérséklet-érzékelő szériafelszerelés

Alkalmazási terület

A hűtőegység vízhűtésű TIG kézi hegesztőpisztolyhoz alkalmazható.

Szállítási terjedelem

A szállítási terjedelem a következőkből tevődik össze:

- Hűtőegység

- 5 l hűtőközeg kannában

- 4 darab 5 x 25 mm-es önmetsző csavar

- Kezelési útmutató

A MultiControl változatoknál továbbá:

- Gáztömlő, 0,7 m

- Gázelosztó T-idom

Az „Általános Szállítási és Fizetési Feltételek” érvényessége

Hűtőközeg-szivattyú élettartama

Általános tudnivalók

Az árlista szerinti „Általános Szállítási és Fizetési Feltételek” csak az alábbi előfeltételek mellett érvényesek a hűtőegységekre:

- max. 8 óra/nap üzemtartam (egy műszakos üzem)

- a gyártó eredeti hűtőközegének kizárólagos használata

- rendszeres karbantartás és a hűtőközeg rendszeres cseréje

MEGJEGYZÉS!

Előírásszerű használat esetén a hűtőközeg-szivattyú élettartama kb. 10 000 munkaóra. Az elméleti élettartam letelte után a hűtőközeg-szivattyú meghibásodhat. A hosszabb munkamegszakítás elkerülése érdekében kb. 10 000 munkaóra után szivattyúcserét kell betervezni.

A firmware-frissítések miatt a készüléken elérhetők lehetnek olyan funkciók, amelyeket ez a kezelési útmutató nem említ, vagy fordítva. Ezenkívül egyes ábrák csekély mértékben eltérhetnek az Ön készülékének kezelőelemeitől. A kezelőelemek működési módja azonban megegyezik.

Hűtőközeggel kapcsolatos információk

Szivárgásokra vonatkozó információk

Figyelmeztetések a készüléken

VIGYÁZAT!

Anyagi kár veszélye.

Kizárólag a gyártónál kapható hűtőközeget használjon.

▶

Ne keverje a különböző hűtőközegeket.

▶

Hűtőközegcserénél a teljes hűtőközeg-mennyiséget cserélje le.

▶

A hűtőközeg-szivattyúban lévő tengelytömítések felületét a hűtőközeg keni, úgy hogy bizonyos szivárgással mindig számolni kell. A kis mértékű szivárgás megengedett.

Első üzembe helyezés után vagy hosszabb állásidő esetén bizonyos bejáródási időre van szüksége a hűtőközeg-szivattyúnak. Ez alatt a bejáródási idő alatt fokozott szivárgás léphet fel. A bejáródási idő után normál esetben ismét alacsony szintre csökken a szivárgás. Ha nem így van, akkor értesíteni kell a szervizszolgálatot.

A hűtőegység biztonsági szimbólumokkal és adattáblával van felszerelve. Az adattáblát és a biztonsági szimbólumokat tilos eltávolítani vagy átfesteni. A szimbólumok figyelmez-

tetnek a helytelen kezelésre, melynek súlyos személyi sérülések és anyagi károk lehet-

AIR

nek a következményei.

A hegesztés veszélyes tevékenység. A készülékkel végzett szabályszerű munkához a következő alapfeltételeknek kell teljesülniük:

- Megfelelő hegesztői képzettség

- Megfelelő védőfelszerelés

- Illetéktelen személyek távoltartása a hűtőegységtől és a hegesztési eljárástól

Az ismertetett funkciókat csak akkor használja, ha a következő dokumentumokat teljesen átolvasta és megértette:

- ez a dokumentum

- a rendszerelemek összes dokumentuma, különösen a biztonsági előírások

A kiszolgált készülékeket ne tegye a háztartási hulladékba, hanem a biztonsági előírásoknak megfelelően ártalmatlanítsa.

Opciók

OPT/i CU áramláshőmérsékletérzékelő

Az OPT/i CU áramlás-hőmérséklet-érzékelő egy hűtőközeg hőmérséklet-felügyeletből és egy átáramlás-felügyeletből áll.

A hűtőközeg hőmérséklet-felügyelet és az átáramlás-felügyelet a beszerelőkészlet részét képezi és csak együtt rendelhető meg.

Hűtőközeg hőmérséklet-felügyelet

Hegesztő üzemmódban egy hőmérséklet-érzékelő felügyeli a hűtőközeg visszatérési hőmérsékletét.

Működési mód:

Ha a hűtőközeg hőmérséklete 68 °C-ra (154,4 °F) emelkedik

- az áramforrás figyelmeztetést ad ki

- a hegesztőáram nem szakad meg

- a hűtőegység továbbra is aktív marad

Ha a hűtőközeg hőmérséklete 70 °C (158 °F) fölé emelkedik:

- az áramforrás hibaüzenetet ad ki

- a hőmérséklet-érzékelő megszakítja a hegesztőáramot

- a hűtőegység továbbra is aktív marad

Ha a hűtőközeg hőmérséklete 65 °C-ra (149 °F) csökken, a hőmérséklet-érzékelő újra engedélyezi a hegesztőáramot

OPT CU hűtőközegszűrő

Átáramlás-felügyelet

Hegesztő üzemmódban egy áramlásérzékelő felügyeli a hűtőközeg átáramlását.

Működési mód:

Ha a hűtőközeg átáramlás az 1 – 0,7 l/perc (0.26 – 0.18 gallon/perc) tartományba esik

- az áramforrás figyelmeztetést ad ki

- a hegesztőáram nem szakad meg

- a hűtőegység továbbra is aktív marad

Ha a hűtőközeg átáramlás 0,7 l/perc (0.18 gallon/perc) alá esik

- az áramforrás hibaüzenetet ad ki

- az átáramlás-felügyelet megszakítja a hegesztőáramot

- a hűtőegység lekapcsol

Az opció a CU készülékcsalád összes hűtőegységéhez rendelkezésre áll.

A CrNi-szitával felszerelt hűtőközegszűrő a 100 mikrométernél nagyobb hűtőközeg szennyeződések kiszűrésére szolgál. Ez biztosítja, hogy durva szennyeződések ne jussanak be a hűtőkörbe. A hűtőközegszűrő a hűtőegység hűtőközegének visszatérő köri csatlakozójára van szerelve.

Csatlakozók és mechanikai alkatrészek

Elülső oldal Hátoldal

Sz. Funkció

(1) Hűtőközeg előremenő köri csatlakozó

(kék)

(2) Hűtőközeg visszatérő köri csatlakozó

(piros)

(3) Hűtőközeg-tartály zárósapkája

(4) Áramforrás csatlakozó

(5) Hűtőközeg kémlelőablak

(6) Karbantartási és kezelési útmutató

(7) Biztonsági tartó

(csak CU 600t MV és CU 600t MV /MC esetén)

Vakdugó CU 600t és CU 600t /MC esetén

(8) Adattábla

(9) Nyílás a hűtőközeg-szivattyú tengelyének megforgatásához

(10) Gáz csatlakozó

(csak CU 600t /MC és CU 600t MV /MC esetén) max. 20 l/perc Gázáramlás a nyomáscsökkentőn max. 4 bar

Vakdugó

CU 600t és CU 600t MV esetén

Szerelés és üzembe helyezés előtt

Biztonság

Felállítási utasítások

VESZÉLY!

Hibás kezelés és hibásan elvégzett munkák miatti veszély.

Súlyos személyi sérülés és anyagi kár lehet a következmény.

Az ebben a dokumentumban ismertetett összes munkát és funkciót csak képzett

▶

szakszemélyzetnek szabad elvégeznie és használnia. Olvassa el és értse meg teljesen ezt a dokumentumot.

▶

Olvassa el és értse meg teljesen a rendszerelemek összes kezelési útmutatóját,

▶

különösen a biztonsági előírásokat.

VESZÉLY!

Felboruló vagy leeső készülékek miatti veszély.

Súlyos személyi sérülés és anyagi kár lehet a következmény.

Az összes rendszerelemet sík és szilárd alapfelületre, stabilan kell felállítani.

▶

VESZÉLY!

Elektromos áram miatti veszély.

Az áramütés halálos lehet.

Gondoskodjon a hűtőegység előírásszerű szigeteléséről.

▶

Mindig győződjön meg arról, hogy a hűtőegység fenéklemeze és az alapfelület

▶

között nincs elektromosan vezető kapcsolat. A hűtőegység szerelése előtt távolítsa el a fenéklemez és az alapfelület közötti

▶

összes elektromosan vezető részt.

A készülék az IP23 védettség szempontjából be van vizsgálva, ami az alábbiakat jelenti:

- Védelem Ø 12,5 mm-nél (0.49 in.) nagyobb idegen testek behatolása ellen

- Védelem vízpermet ellen a függőlegeshez képest 60°-os szögig

Hűtőlevegő

A berendezést úgy kell felállítani, hogy a hűtőlevegő akadálytalanul át tudjon áramolni az oldalrészek szellőzőnyílásain. Mindig legalább 0,5 m (1 ft. 7.69 in.) körkörös távolságnak kell lennie a készüléktől.

VIGYÁZAT!

Túl kevés hűtőlevegő-bevezetés miatti veszély.

Ennek komoly anyagi károk lehetnek a következményei.

A levegő be- és kiömlőnyílásait semmiképpen, még részben sem szabad lefedni.

▶

Por

Ügyeljen arra, hogy a keletkező fémes port a ventilátor ne szívja be közvetlenül a készülékbe (pl. csiszolási munkák során).

Szabadban végzett munka

A készülék az IP23 védettség szerint a szabadban is felállítható és üzemeltethető. Kerülje a nedvesség közvetlen behatolását (pl. esőzés által).

Hűtőközeggel kapcsolatos információk

A hűtőegységet üres állapotban szállítjuk ki.

A hűtőegység feltöltéséhez csak a gyártó eredeti hűtőközegét (Cooling Liquid FCL 10/20 vagy hegesztőpisztoly hűtőfolyadék) használja. Más hűtőközegek elektromos vezetőképességük és nem megfelelő anyag-összeférhetőségük miatt nem alkalmasak.

A hűtőközeg-szivattyúra vonatkozó garanciális rendelkezések

Rendeltetésszerű használat

A hűtőközeg-szivattyú csak a gyártó eredeti hűtőközegével együtt üzemeltethető. A hűtőközeg-szivattyú még rövid ideig tartó szárazon futása sem megengedett és a hűtőközeg-szivattyú tönkremenetelét okozza. Ilyen esetekben mindennemű felelősséget elhárítunk.

A készülék kizárólag Fronius rendszerelemekkel történő üzemeltetésre szolgál.

A készüléket kizárólag rendeltetésszerűen szabad használni.

Másfajta vagy attól eltérő felhasználás nem rendeltetésszerűnek minősül. Az ebből eredő károkért, továbbá a hiányos vagy hibás működésért a gyártó nem felel.

A rendeltetésszerű használathoz tartozik még:

- a teljes kezelési útmutató elolvasása

- a kezelési útmutató összes utasításának és biztonsági előírásának betartása

- az ellenőrzési és karbantartási munkák elvégzése

A készülék ipari és kézműipari használatra alkalmas. A lakóterületen történő használatból eredő károkért a gyártó nem vállal felelősséget.

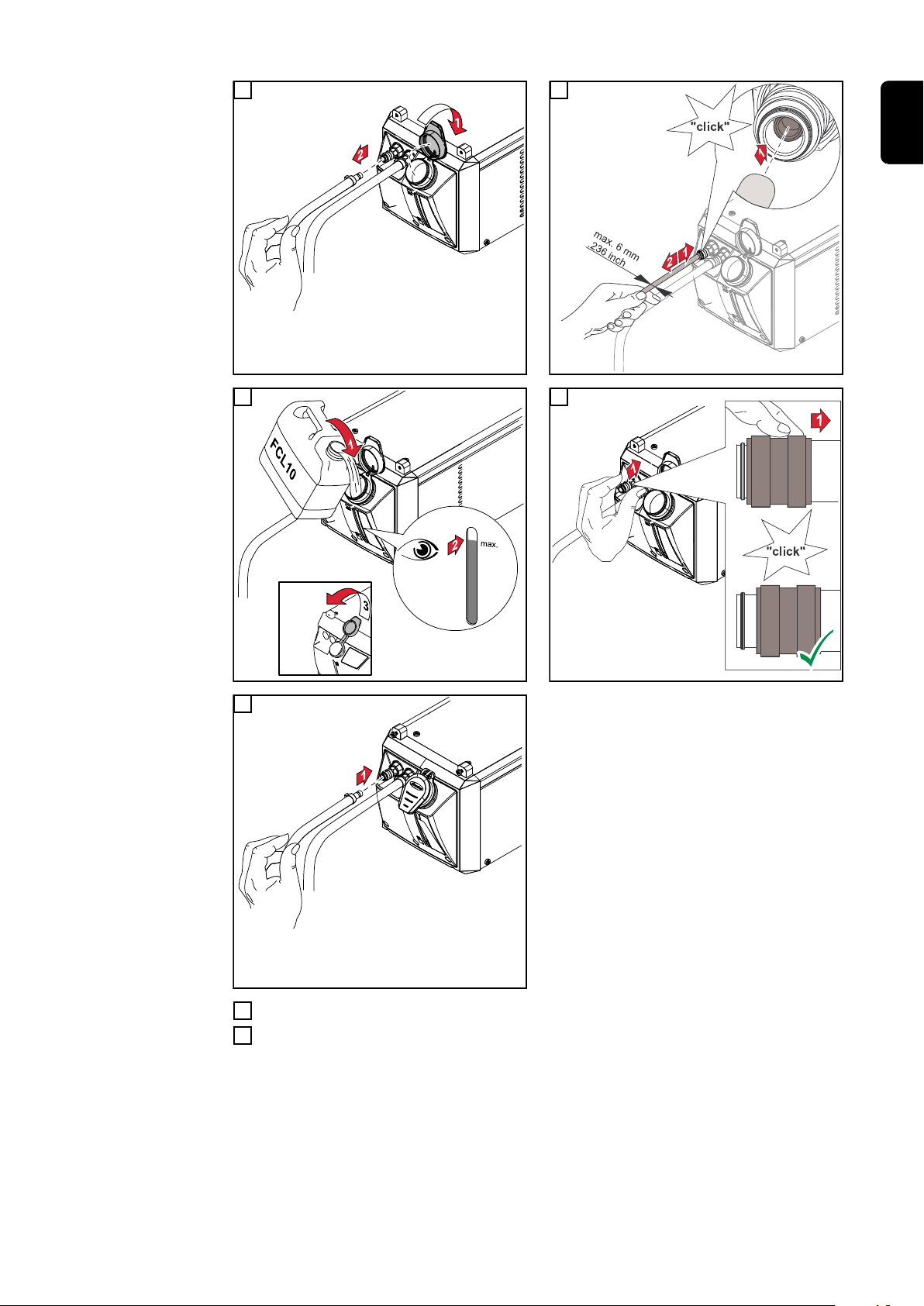

Hűtőegység felszerelése a mozgatókocsira

Általános tudnivalók

Hűtőegység felszerelése a TU Car 2 Easy mozgatókocsira

A hűtőegységet is magába foglaló teljes hegesztőrendszer mobilitásának növelése érdekében a hegesztőrendszer mozgatókocsira szerelhető.

VIGYÁZAT!

Hibásan elvégzett munkák miatti kockázat.

Ennek komoly anyagi károk lehetnek a következményei.

Ha a hegesztőrendszer nincs auto-transzformátorral felszerelve, a hűtőegységet

▶

mindig legalulra kell szerelni.

MEGJEGYZÉS!

A csavarokat a mozgatókocsival együtt szállítjuk.

A mozgatókocsira vonatkozó közelebbi információkat az adott mozgatókocsi kezelési útmutatójában/szerelési útmutatójában találhatja meg.

1 2

Hűtőegység összekapcsolása az áramforrással

Biztonság

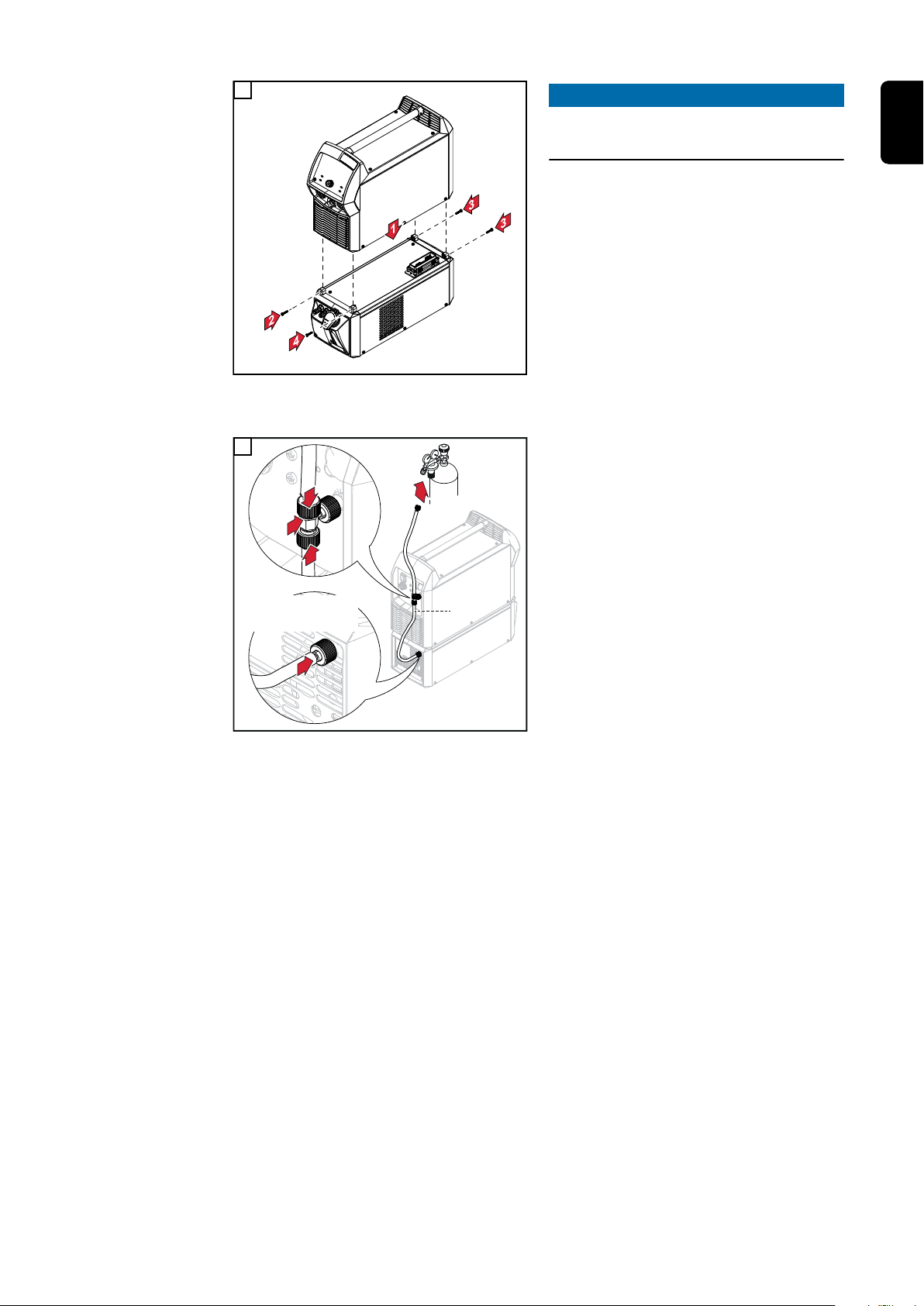

Hűtőegység összekapcsolása az áramforrással

VESZÉLY!

Elektromos áram miatti veszély.

Az áramütés halálos lehet.

Kapcsolja az áramforrás hálózati kapcsolóját - O - állásba.

▶

Válassza le az áramforrást a hálózatról.

▶

Gondoskodjon arról, hogy az áramforrás a munkálatok befejezéséig a hálózatról

▶

leválasztva maradjon.

Biztosítsa, hogy a hűtőegység csatlakozója (1) és az áramforrás csatlakozója (2)

tiszta és sérülésmentes legyen

* 0,7 m

max. 20 l/Min.*** max. 4 bar

MEGJEGYZÉS!

Csak MultiControl változatoknál:

A csavarokat a hűtőegységgel együtt szállítjuk.

* Gáztömlő, 0,7 m, az MC-

hűtőegység szállítási terjedelméből ** Gázellátásra *** max. 20 l/perc Gázáramlás a

nyomáscsökkentőn/max. 4 bar

Hűtőközeg-tömlők csatlakoztatása a hűtőegységhez

Biztonság

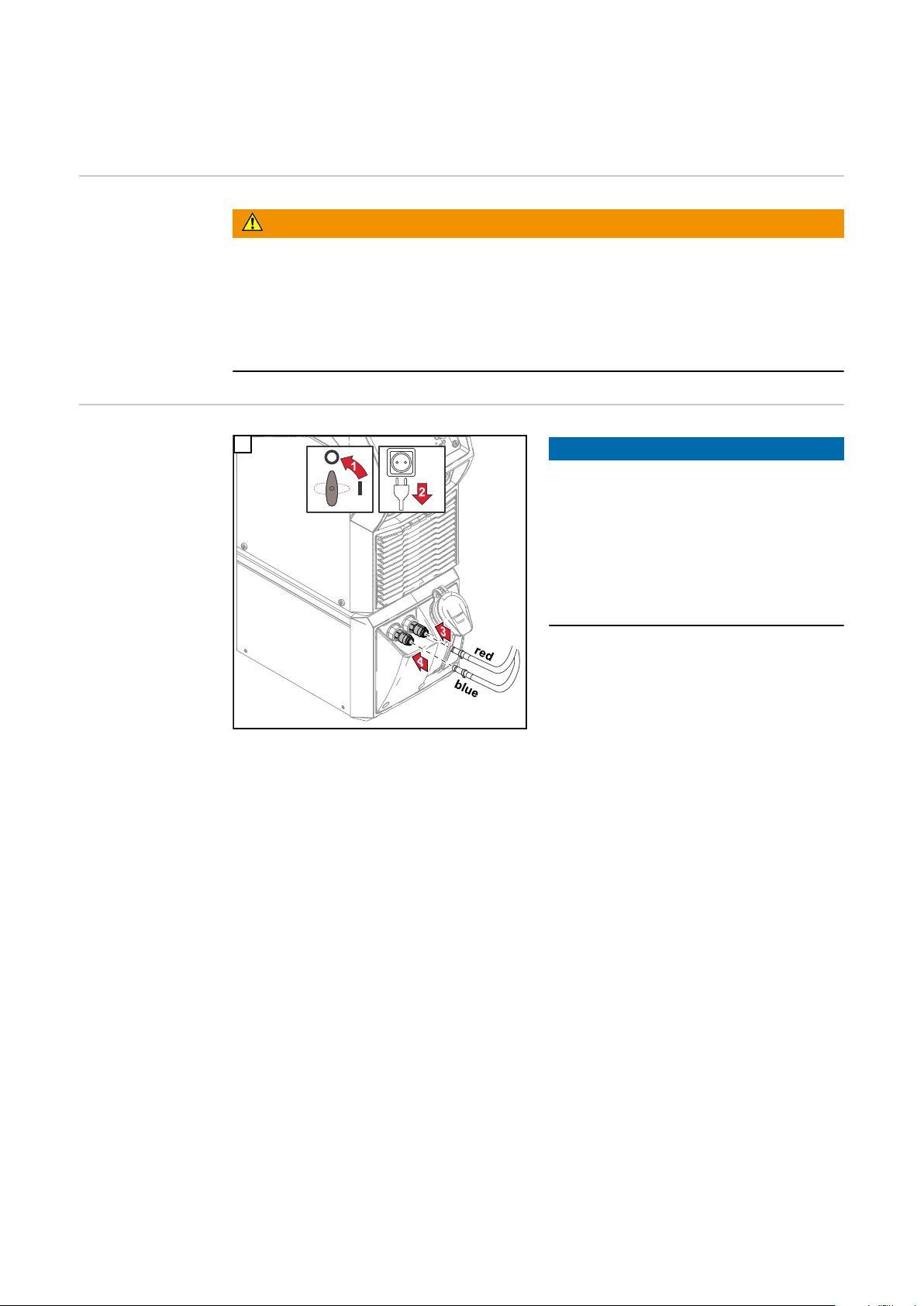

Hegesztőpisztoly hűtőközegtömlőinek csatlakoztatása a hűtőegységhez

VESZÉLY!

Elektromos áram miatti veszély.

Az áramütés halálos lehet.

Kapcsolja az áramforrás hálózati kapcsolóját - O - állásba.

▶

Válassza le az áramforrást a hálózatról.

▶

Gondoskodjon arról, hogy az áramforrás a munkálatok befejezéséig a hálózatról

▶

leválasztva maradjon.

MEGJEGYZÉS!

A hűtőközeg-tömlőt csak a

▶

hűtőegységre felszerelt hegesztőpisztoly test esetén csatlakoztassa! Színjelölésüknek megfelelően csatla-

▶

koztassa a hűtőközeg-tömlőket a hűtőegység hűtőközegének előremenő köri és visszatérő köri csatlakozójához.

Hűtőegység feltöltése és üzembe helyezése

A hűtőegység feltöltése

VESZÉLY!

Az áramütés halálos lehet.

Az alábbiakban ismertetett munkák kezdete előtt:

Kapcsolja az áramforrás hálózati kapcsolóját - O - állásba

▶

Kapcsolja le az áramforrást a hálózatról

▶

Gondoskodjon arról, hogy az áramforrás a munkálatok befejezéséig a hálózatról

▶

leválasztva maradjon

MEGJEGYZÉS!

Biztosítsa, hogy ne jusson hűtőközeg a készülék belső terébe.

Ha hűtőközeg jut a hűtőegység külső oldalára, azonnal távolítsa el.

1 2

3 4

5 6

A hűtőegység üzembe helyezése

MEGJEGYZÉS!

A hűtőegység minden üzembe helyezése előtt ellenőrizze, hogy

a hűtőegységben elegendő hűtőközeg legyen,

▶

a hűtőközeg szennyeződésektől mentes legyen,

▶

a hegesztőpisztoly test fel legyen szerelve.

▶

MEGJEGYZÉS!

Hegesztő üzemmódban rendszeres időközönként ellenőrizze a hűtőközeg átáramlását.

A hűtőközeg-tartályban kifogástalan visszaáramlás legyen látható.

A hűtőegység áramellátása és vezérlése az áramforrás segítségével történik. Ha az áramforrás hálózati kapcsolóját - l - állásba kapcsolja, a hűtőegység az alábbiak szerint kezd működni (automata üzemmódban):

- a ventilátor kb. 5 másodpercig jár

- a hűtőközeg-szivattyú kb. 3 percig jár. Ha kb. 3 perc elteltével nem kezdődik el a hegesztés, a hűtőközeg-szivattyú is újra kikapcsolódik

A különböző üzemmódok kiválasztásával a hűtőegység üzemállapota kézzel módosítható.

CU 600t /MC: a hegesztőpisztoly tömlőköteg kiürítése/ feltöltése

MultiControl hűtőegységgel való üzemeltetése során az áramforrás Beállítás menüjében az AUT és ECO üzemmódok komponensek beállításai alatt rendelkezésre áll a „Hegesztőpisztoly tömlőköteg kiürítése/feltöltése” beállítási paraméter.

Ezzel a funkcióval a hűtőközeg a hegesztőpisztoly tömlőkötegből visszaszállítható a hűtőközegtartályba, például a hegesztőpisztoly test cseréje során. Az áramforrást ilyenkor nem kell kikapcsolni.

MEGJEGYZÉS!

4 méternél hosszabb tömlőköteg kiürítése esetén egy teljesen teli hűtőközegtartály túltöltődhet – megcsúszás veszélye!

Ha a hűtőközeg hőmérséklete < 50 °C, akkor a kiürítési folyamat az áramforrás Beállítás menüjén vagy a hegesztőpisztolyon keresztül indítható el, és 60 másodpercig tart.

A hegesztőpisztoly test sikeres cseréje után a hegesztőpisztoly tömlőköteg újra feltölthető hűtőközeggel.

MEGJEGYZÉS!

Hosszabb hegesztőpisztoly tömlőköteg (>4 m, hosszabbító tömlőköteg) feltöltésének az eljárásmódja:

Csatlakoztassa a tömlőköteget/hosszabbító tömlőköteget az áramforrásra

▶

Töltse fel a hűtőközegtartályt a maximális szintig

▶

Töltse fel hűtőközeggel a tömlőköteget

▶

A hűtőközegtartályt ne töltse fel a hiányzó mennyiséggel, mivel ekkor a

▶

hegesztőpisztoly tömlőköteg kiürítésekor a hűtőközegtartály túltöltődhet.

A hegesztőpisztoly tömlőköteg kiürítéséről/feltöltéséről bővebb információkat az áramforrás vagy a hegesztőpisztoly kezelési útmutatója tartalmaz.

Üzemmódok

MEGJEGYZÉS!

Az egyes üzemmódok az áramforráson választhatók ki.

Folyamatos üzem Az áramforrás bekapcsolásakor működni kezd a hűtőegység (a ventilátor és a hűtőközeg-szivattyú folyamatosan jár)

off

Nincs működés, a hegesztés kezdetekor sem.

auto (gyári beállítás)

A hegesztés kezdetekor működni kezd a hűtőegység (a ventilátor és a hűtőközeg-szivattyú jár). A hegesztés vége után a hűtőegység 2 percig tovább működik. A 2 perc letelte után a hűtőegység is lekapcsol.

eco

A hűtőközeg-szivattyú a hegesztés kezdetekor kezd működni. A ventilátor 40 °C (104 °F) hűtőközeg visszavezetési hőmérséklettől kezd el működni (csak a Flow-Thermo-Sensor (hőmérséklet-érzékelő) opcióval kapcsolatban).

A hegesztőpisztoly tömlőköteg feltöltésekor a hűtőközeg-szivattyú 10 másodpercig tovább fut, amint az átáramlás > 0,7 l/perc lesz.

A hegesztés végén a hűtőegység még legalább 15 másodpercig tovább jár. Amint a hűtőközeg visszavezetési hőmérséklete < 40 °C, a hűtőegység kikapcsol. A maximális utánfutási idő 2 perc.

Hűtőegység leválasztása az áramforrásról

Biztonság

Hűtőegység leválasztása az áramforrásról

VESZÉLY!

Elektromos áram miatti veszély.

Az áramütés halálos lehet.

Kapcsolja az áramforrás hálózati kapcsolóját - O - állásba.

▶

Válassza le az áramforrást a hálózatról.

▶

Gondoskodjon arról, hogy az áramforrás a munkálatok befejezéséig a hálózatról

▶

leválasztva maradjon.

VIGYÁZAT!

Forró hűtőközeg miatti veszély.

Súlyos forrázás lehet a következmény.

Az alábbiakban ismertetett munkákat csak lehűlt hűtőközeg esetén végezze el.

▶

MEGJEGYZÉS!

Biztosítsa, hogy ne jusson hűtőközeg a készülék belső terébe.

Ha hűtőközeg jut a hűtőegység külső oldalára, azonnal távolítsa el.

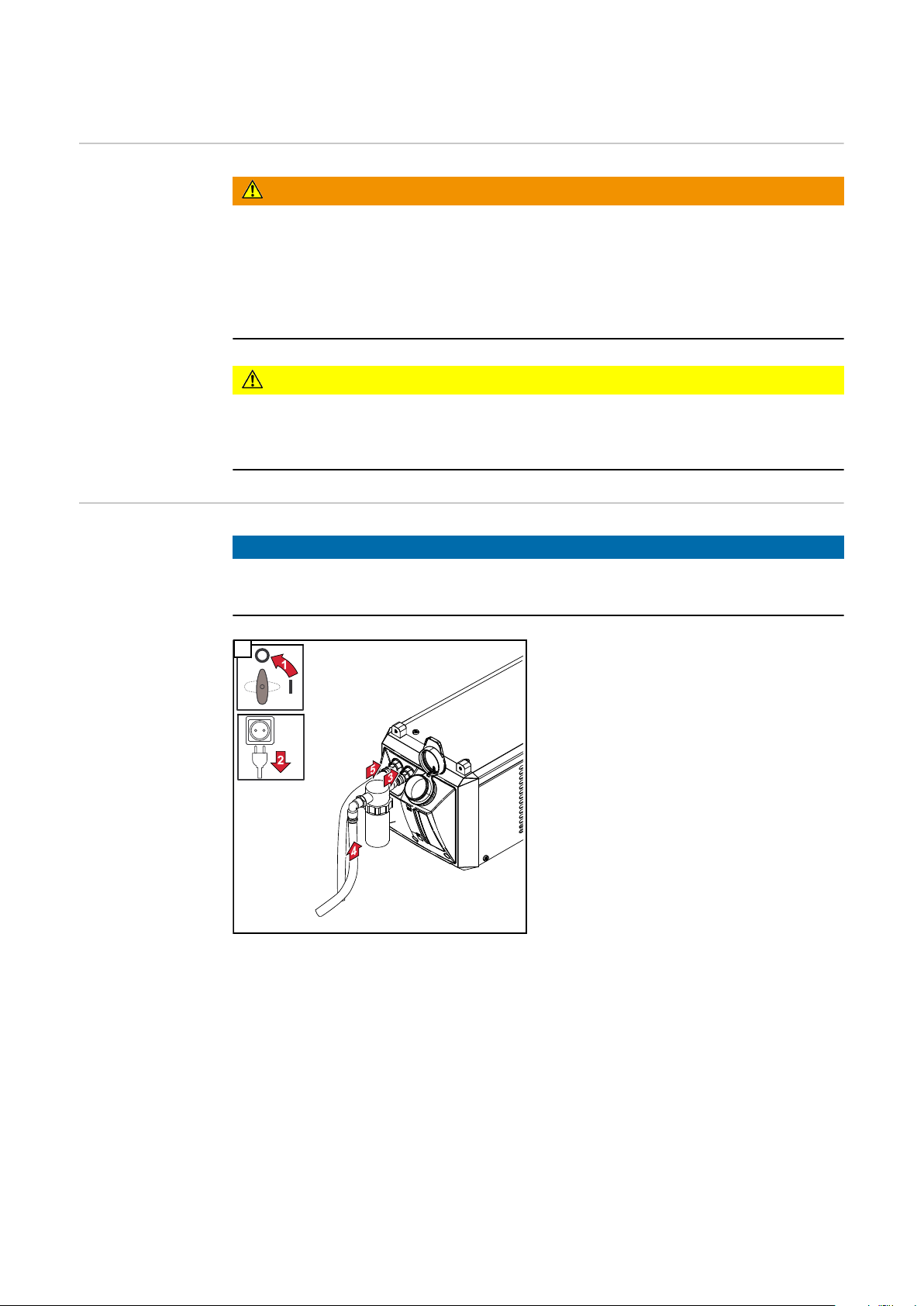

Hűtőközeg-tömlők leválasztása a hűtőegységről

VIGYÁZAT!

Személyi sérülések és anyagi károk veszélye az áramforrás alsó részén található hűtőegység csatlakozó zárlata következtében.

A szennyeződések és sérülések a hűtőegység csatlakozó zárlatát okozhatják. Az áramforrás leszerelése után mindig zárja le az áramforrás alsó részén található hűtőegység csatlakozó fedelét (1).

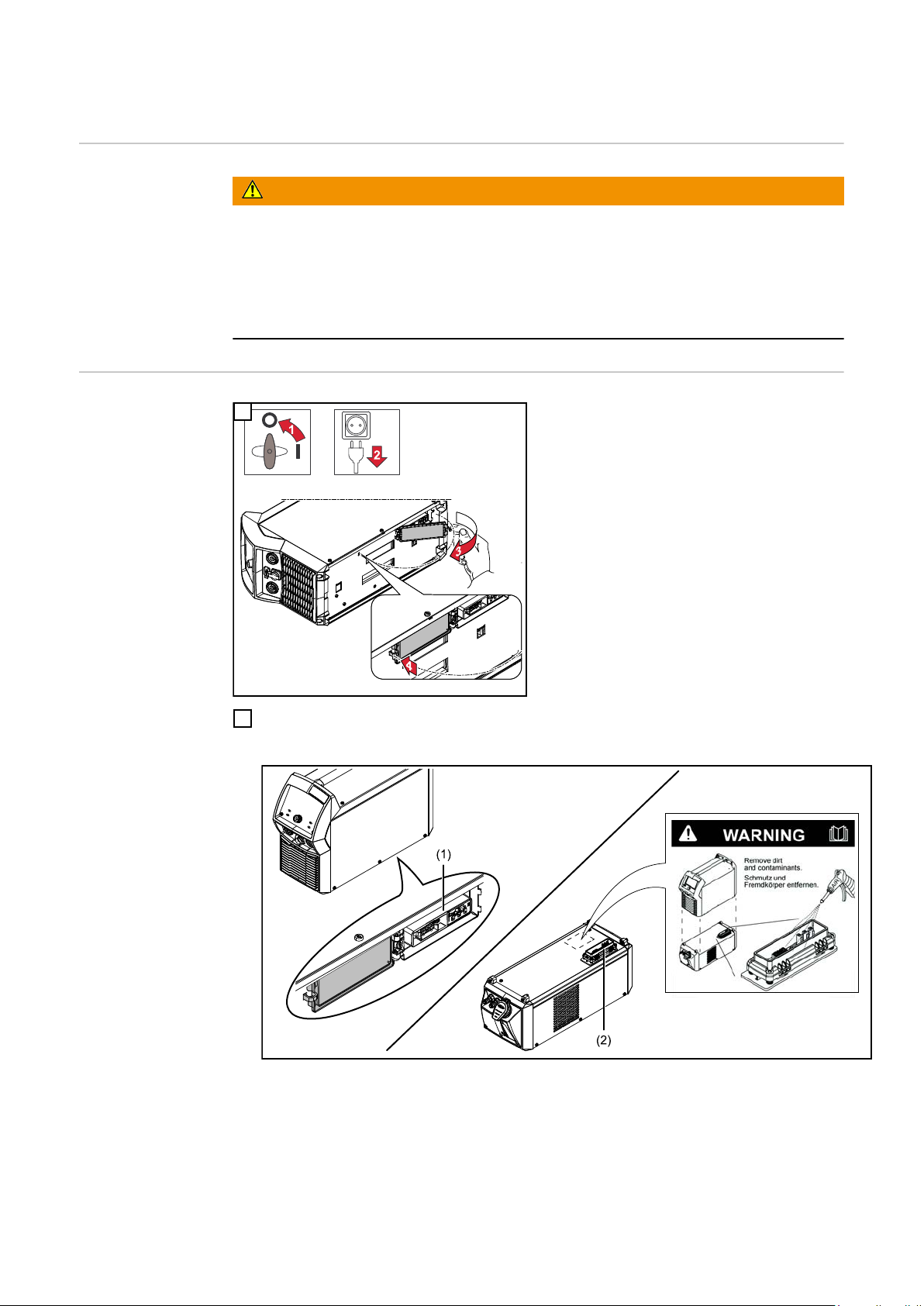

Hűtőközegszűrő opció felszerelése

Biztonság

Hűtőközegszűrő opció felszerelése

VESZÉLY!

Elektromos áram miatti veszély.

Az áramütés halálos lehet.

Kapcsolja az áramforrás hálózati kapcsolóját - O - állásba.

▶

Válassza le az áramforrást a hálózatról.

▶

Gondoskodjon arról, hogy az áramforrás a munkálatok befejezéséig a hálózatról

▶

leválasztva maradjon.

VIGYÁZAT!

Forró hűtőközeg miatti veszély.

Súlyos forrázás lehet a következmény.

Az alábbiakban ismertetett munkákat csak lehűlt hűtőközeg esetén végezze el.

▶

MEGJEGYZÉS!

Biztosítsa, hogy ne jusson hűtőközeg a készülék belső terébe.

Ha hűtőközeg jut a hűtőegység külső oldalára, azonnal távolítsa el.

▶

Hibadiagnosztika, hibaelhárítás

Biztonság

VESZÉLY!

Hibásan elvégzett munkák miatti veszély.

Súlyos személyi sérülés és anyagi kár lehet a következmény.

Az alábbiakban leírt összes munkát csak képzett szakszemélyzet végezheti el.

▶

Olvassa el és értse meg teljesen ezt a dokumentumot.

▶

Olvassa el és értse meg teljesen a rendszerelemek összes kezelési útmutatóját,

▶

különösen a biztonsági előírásokat.

VESZÉLY!

Elektromos áram miatti veszély.

Az áramütés halálos lehet.

Kapcsolja az áramforrás hálózati kapcsolóját - O - állásba.

▶

Válassza le az áramforrást a hálózatról.

▶

Gondoskodjon arról, hogy az áramforrás a munkálatok befejezéséig a hálózatról

▶

leválasztva maradjon. A készülék felnyitása után megfelelő mérőműszerrel győződjön meg arról, hogy az

▶

elektromosan feltöltött alkatrészek (pl. kondenzátorok) kisültek-e.

VESZÉLY!

Hibadiagnosztika, hibaelhárítás

Nem megfelelő védővezető-összekötések miatti veszély.

Súlyos személyi sérülés és anyagi kár lehet a következmény.

A ház csavarjai megfelelő védővezető-csatlakozást biztosítanak a ház földeléséhez,

▶

és ezeket semmi esetre sem szabad megbízható védővezető-csatlakozás nélküli más csavarra cserélni.

VIGYÁZAT!

Forró hűtőközeg miatti veszély.

Súlyos forrázás lehet a következmény.

Az alábbiakban ismertetett összes munkát csak lehűlt hűtőközeg esetén végezze el.

▶

VIGYÁZAT!

Hűtőközeg-kilépés miatti kockázat.

Ennek komoly anyagi károk lehetnek a következményei.

Biztosítsa, hogy ne jusson hűtőközeg a készülék belső terébe.

▶

Ha hűtőközeg jut a hűtőegység külső oldalára, azonnal távolítsa el.

▶

Jegyezze fel a készülék sorozatszámát és konfigurációját, valamint részletes hibaleírással értesítse a szervizszolgálatot, ha

- a következőkben fel nem sorolt hibák lépnek fel

- a felsorolt elhárítási intézkedések nem vezetnek eredményre

Túl gyenge vagy hiányzó hűtőközeg átáramlás

Ok: Elhárítás:

Túl alacsony a hűtőközegszint Töltsön be hűtőközeget

Ok: Elhárítás:

Ok:

Elhárítás:

Ok: Elhárítás:

A hűtőközeg-szivattyú tengelyének megforgatása után nem működik a hűtőközegszivattyú

Ok: Elhárítás:

Túl gyenge vagy hiányzó hűtőközeg átáramlás.

Ok: Elhárítás:

Szűk keresztmetszet vagy idegen test a hűtőkörben Szüntesse meg a szűk keresztmetszetet vagy távolítsa el az idegen testet

Elszennyeződött a hűtőközeg Cserélje le a hűtőközeget, majd légtelenítse a hűtőegységet

Eltömítődött a hűtőközegszűrő (opció) a hűtőközeg visszatérő kör csatlakozásánál

Tiszta csapvízzel tisztítsa meg a hűtőközegszűrőt vagy cserélje ki a szűrőbetétet

Hűtőközeg-szivattyú hibás Értesítse a szervizszolgálatot

Kioldott a hűtőközeg-szivattyú hőmérséklet-kapcsolója Várja meg a hűtőközeg-szivattyú lehűlési fázisát (2 - 3 perc)

Megszorult a hűtőközeg-szivattyú. Értesítse a szervizszolgálatot.

Túl alacsony hűtési teljesítmény

Ok: Elhárítás:

Erős futási zaj

Ok: Elhárítás:

Elszennyeződött a hűtő Száraz sűrített levegővel fúvassa ki a hűtőt

Hibás ventilátor Értesítse a szervizszolgálatot

Hűtőközeg-szivattyú hibás Értesítse a szervizszolgálatot

Túl alacsony a hűtőközegszint Töltsön be hűtőközeget

Hűtőközeg-szivattyú hibás Értesítse a szervizszolgálatot

A hegesztőpisztoly nagyon felforrósodik

Ok: Elhárítás:

A hűtőegység túl gyengére van méretezve Ügyeljen a bekapcsolási időtartamra és a terhelési határokra

Ok: Elhárítás:

A hegesztőpisztoly alul van méretezve Ügyeljen a bekapcsolási időtartamra és a terhelési határokra

Túl gyenge a hűtőközeg átáramlás Ellenőrizze a hűtőközegszintet. Szükség esetén töltsön be hűtőközeget.

Ellenőrizze a hűtőközeget szennyezettség szempontjából. Szükség esetén cserélje le a hűtőközeget

Túl gyenge a hűtőközeg átáramlás Megszorult a hűtőközeg-szivattyú: Forgassa meg a hűtőközeg-szivattyú

tengelyét (lásd a kezelési útmutató „A hűtőközeg-szivattyú tengelyének megforgatása” című részét). Ha nem lehet megforgatni a hűtőközeg-szivattyú tengelyét, értesítse a szervizszolgálatot.

A hűtőközeg-szivattyú tengelyének megforgatása

Biztonság

A hűtőközeg-szivattyú tengelyének megforgatása

VESZÉLY!

Hibásan elvégzett munkák miatti veszély.

Súlyos személyi sérülés és anyagi kár lehet a következmény.

Az alábbiakban leírt összes munkát csak képzett szakszemélyzet végezheti el.

▶

Olvassa el és értse meg teljesen ezt a dokumentumot.

▶

Olvassa el és értse meg teljesen a rendszerelemek összes kezelési útmutatóját,

▶

különösen a biztonsági előírásokat.

VESZÉLY!

Elektromos áram miatti veszély.

Az áramütés halálos lehet.

Kapcsolja az áramforrás hálózati kapcsolóját - O - állásba.

▶

Válassza le az áramforrást a hálózatról.

▶

Gondoskodjon arról, hogy az áramforrás a munkálatok befejezéséig a hálózatról

▶

leválasztva maradjon.

Ápolás, karbantartás és ártalmatlanítás

Biztonság

VESZÉLY!

Hibásan elvégzett munkák miatti veszély.

Az alábbiakban leírt összes munkát csak képzett szakszemélyzet végezheti el.

Olvassa el és értse meg teljesen ezt a dokumentumot.

▶

Olvassa el és értse meg teljesen a rendszerelemek összes kezelési útmutatóját,

▶

különösen a biztonsági előírásokat.

VESZÉLY!

Elektromos áram miatti veszély.

Az áramütés halálos lehet.

Kapcsolja az áramforrás hálózati kapcsolóját - O - állásba.

▶

Válassza le az áramforrást a hálózatról.

▶

Gondoskodjon arról, hogy az áramforrás a munkálatok befejezéséig a hálózatról

▶

leválasztva maradjon. A készülék felnyitása után megfelelő mérőműszerrel győződjön meg arról, hogy az

▶

elektromosan feltöltött alkatrészek (pl. kondenzátorok) kisültek-e.

VESZÉLY!

Nem megfelelő védővezető-összekötés miatti veszély.

Súlyos személyi sérülés és anyagi kár lehet a következmény.

A ház csavarjai megfelelő védővezető-csatlakozást biztosítanak a ház földeléséhez,

▶

és ezeket semmi esetre sem szabad megbízható védővezető-csatlakozás nélküli más csavarra cserélni.

Általános tudnivalók

VIGYÁZAT!

Forró hűtőközeg miatti veszély.

Súlyos forrázás lehet a következmény.

Az alábbiakban ismertetett összes munkát csak lehűlt hűtőközeg esetén végezze el.

▶

VIGYÁZAT!

Hűtőközeg-kilépés miatti kockázat.

Ennek komoly anyagi károk lehetnek a következményei.

Biztosítsa, hogy ne jusson hűtőközeg a készülék belső terébe.

▶

Ha hűtőközeg jut a hűtőegység külső oldalára, azonnal távolítsa el.

▶

Szokásos üzemeltetési feltételek mellett a készülék csak minimális ápolást és karbantartást igényel. Néhány pont betartása azonban elengedhetetlen ahhoz, hogy éveken át működőképes állapotban maradjon a hegesztőrendszer.

A hűtőegység

(1)

(2)

(3)

(4)

ápolási és karbantartási szimbólumai

(1) Karbantartási tevékenységek (2) Hűtő kifúvatása (3) Hűtőközeg csere

Csak Fronius hűtőközeget használjon

(4) Figyelmeztetések a készüléken,

lásd 18 oldal

A megfelelő karbantartási időközöket és karbantartási munkákat a következő oldalakon részletesen ismertetjük.

Karbantartási időközök, karbantartási munkák

Minden üzembe helyezésnél

MEGJEGYZÉS!

Vízhűtéses rendszerelemek hűtőközeg nélküli üzembe helyezésének többnyire a rendszerelemek meghibásodása a következménye.

Az ebből eredő károkért a gyártó nem vállal felelősséget és mindennemű garanciális igény megszűnik.

- Győződjön meg arról, hogy az összes tömlőköteg, hegesztőpisztoly és testelés sérülésmentes

- Biztosítsa, hogy a készülék körkörös távolsága 0,5 m (1 ft. 7.69 in.) értékű-e, hogy a hűtőlevegő akadálytalanul beáramolhasson és távozhasson

- Biztosítsa, hogy a rendszerelemek közötti csavarkötések meg legyenek húzva

- Biztosítsa, hogy a hegesztőrendszer összes hűtőközeg-csatlakozása tömített legyen

- Felügyelje a hűtőközeg visszatérési mennyiséget a hűtőközeg-tartályban; Ha nincs hűtőközeg visszatérés, keresse meg és szüntesse meg az okát

Hetente egyszer

- Ellenőrizze a hűtőközegszintet. Ha a hűtőközegszint a „min” szint alatt van, töltsön be hűtőközeget

- Ellenőrizze a hűtőközeg tisztaságát. Szükség esetén cserélje le a hűtőközeget

MEGJEGYZÉS!

A hűtőegység feltöltéséhez csak a gyártó eredeti hűtőközegét használja.

Más hűtőközegek elektromos vezetőképességük és nem megfelelő anyagösszeférhetőségük miatt nem alkalmasak.

2 havonta

- Amennyiben van: Ellenőrizze a hűtőközegszűrőt szennyezettség szempontjából és adott esetben tisztítsa meg

6 havonta

- Hűtő kifúvatása

12 havonta 3 műszakos üzemben FCL 10/20 hűtőközeggel

Hűtő kifúvatása

- Hűtőközeg-csere

24 havonta 1 műszakos üzemben FCL 10/20 hűtőközeggel

- Hűtőközeg-csere

MEGJEGYZÉS!

A karbantartási munkákat a következő oldalakon ismertetjük.

MEGJEGYZÉS!

A jobb ábrázolás érdekében a hűtőegység a következő ábrán áramforrás nélkül látható.

A hűtőegység kifúvatásához az áramforrásnak a hűtőegységben kell maradnia. Minden esetben kövesse az „Ápolás, karbantartás és ártalmatlanítás” rész elején található, „Biztonság” című szakaszban szereplő utasításokat.

Hűtőközeg-csere

VIGYÁZAT!

Elektronikus alkatrészek sérülésének veszélye.

Ne fúvassa rövid távolságból az elekt-

▶

ronikus alkatrészeket.

- Szerelje le a készülék oldalait és tisztítsa meg a hűtőt

Erős porképződés esetén:

- Szerelje le a készülék oldalait és száraz, csökkentett nyomású sűrített levegővel fúvassa tisztára a készülék belsejét

Személyi sérülések és anyagi károk veszélye a hegesztőáram és az ív véletlen meggyújtása következtében.

A munkák kezdete előtt:

szüntesse meg a hegesztőrendszer és a munkadarab közötti testelést

▶

vegye ki a huzalelektródát az alkalmazott hegesztőpisztolyból

▶

rendszertől függően távolítsa el a huzaltekercset vagy a kosártekercset az áram-

▶

forrásból vagy a huzalelőtolásból

MEGJEGYZÉS!

Ne a szennyvízcsatornán keresztül ártalmatlanítsa a hűtőközeget.

A hűtőközeget kizárólag a hatályos nemzeti és regionális rendelkezéseknek megfelelően ártalmatlanítsa.

MEGJEGYZÉS!

A hűtőegység újratöltéséhez csak a gyártó eredeti hűtőközegét használja.

Miután a hűtőközeg-tömlőt kihúzta a hűtőközeg-szivattyú csatlakozójából, azonnal zárja el a hűtőközeg-tömlőt.

Így a lehető legkevesebb hűtőközeg jut be a készülék belső terébe. A készülék belső terébe vagy külső oldalára jutott hűtőközeget azonnal távolítsa el.

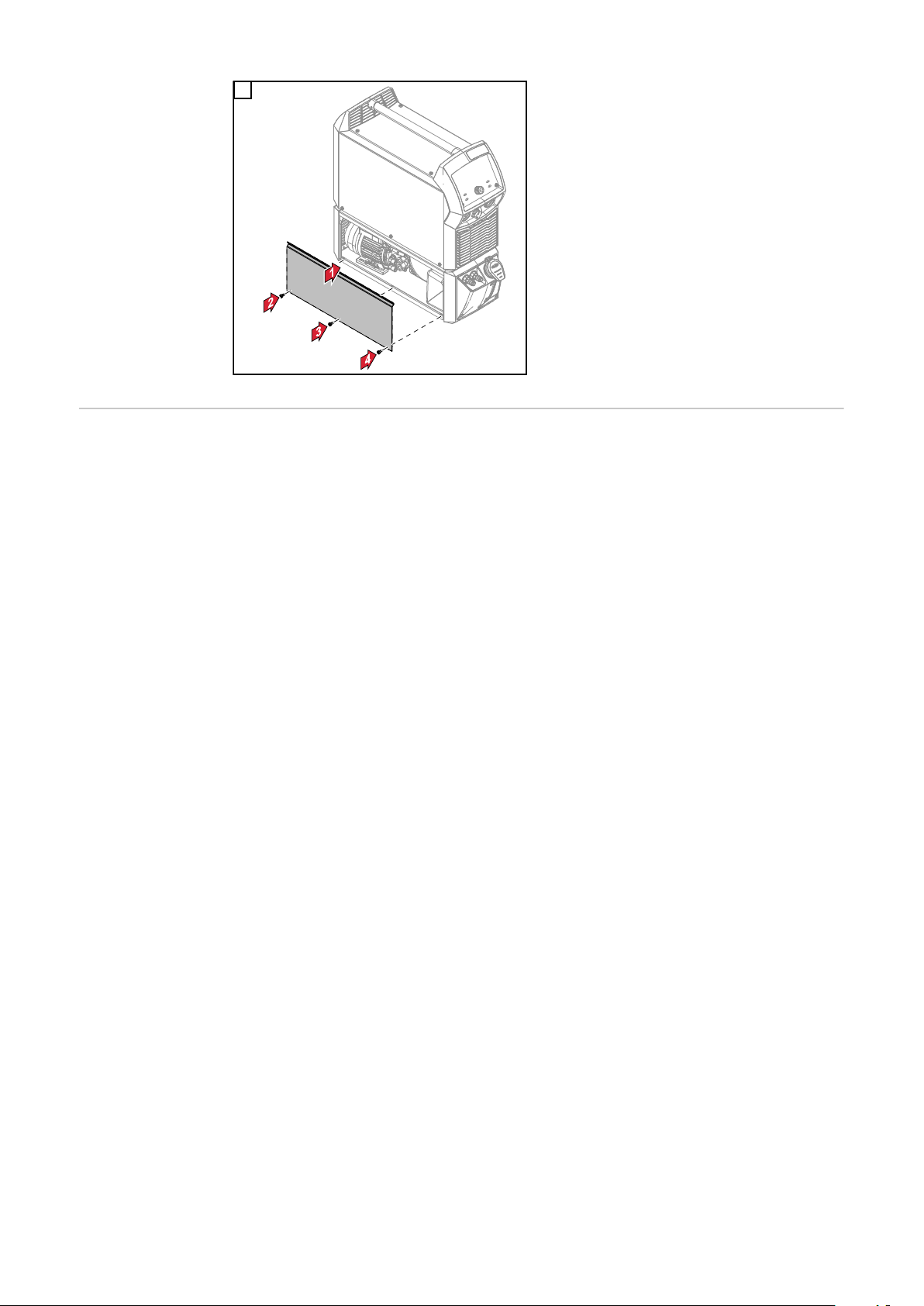

3 4

MEGJEGYZÉS!

5 6

7 8

Biztosítsa, hogy az összes tömlőcsatlakozás szabályszerű és tömített legyen

Biztosítsa, hogy a készülék belső terében vagy külső oldalán ne legyen hűtőközeg

Ártalmatlanítás Az ártalmatlanítást a hatályos nemzeti és regionális előírásoknak megfelelően végezze

el.

MŰSZAKI ADATOK

Általános tudnivalók

CU 600t

A hűtőegység hűtési teljesítménye a következőktől függ:

- környezeti hőmérséklet

- szállítómagasság

- átáramlási mennyiség Q (l/min) - a Q átáramlási mennyiség az összekötő tömlőköteg hosszától és a tömlő átmérőjétől függ

Tápfeszültség 1 x 230 V AC

(-10%/+15%)

50/60 Hz Áramfelvétel 1,2 A Hűtési teljesítmény:

Q = 1 l/perc + 25 °C (77 °F) Q = 1 l/perc + 40 °C (104 °F) Q = max. + 25 °C (77 °F) Q = max. + 40 °C (104 °F)

Max. szállítómagasság 35 m/114 ft. 9.95 in. Max. szállított mennyiség 3,5 l/perc/0.92 gallon/perc [US] Max. szivattyúnyomás 4,2 bar/60.92 psi Szivattyú Keringtető szivattyú

600 W 400 W 900 W 600 W

A szivattyú élettartama kb. 10 000 h Hűtőközeg-tartalom 2,1 l/0.55 gallon [US] IP-védettség IP23 Méretek (ho/sz/ma) 706/260/219 mm/27.8/10.24/8.62 in. Tömeg (hűtőközeg nélkül) 10,3 kg/22.71 Ib. Átáramlás-felügyelet*

(érzékelő)

Hűtőközeg hőmérséklet-felügyelet* Figyelmeztetés 68 °C (154.4 °F) felett,

Vizsgálati jel CE

* Opció

(0.26 – 0.18 gallon/perc [US]) értéknél,

Figyelmeztetés 1 – 0,7 l/perc

hibaüzenet 0,7 l/perc

(0.18 gallon/perc [US]) érték alatt

hibaüzenet 70 °C (158 °F) felett

CU 600t /MV

Tápfeszültség 1 x 120/230 V AC

(-10%/+15%)

50/60 Hz Áramfelvétel 2,4 A/1,2 A Hűtési teljesítmény:

Q = 1 l/perc + 25 °C (77 °F) Q = 1 l/perc + 40 °C (104 °F) Q = max. + 25 °C (77 °F) Q = max. + 40 °C (104 °F)

Max. szállítómagasság 35 m/114 ft. 9.95 in. Max. szállított mennyiség 3,5 l/perc/0.92 gallon/perc [US] Max. szivattyúnyomás 4,2 bar/60.92 psi Szivattyú Keringtető szivattyú A szivattyú élettartama kb. 10 000 h Hűtőközeg-tartalom 2,1 l/0.55 gallon [US] IP-védettség IP23 Méretek (ho/sz/ma) 706/260/219 mm/27.8/10.24/8.62 in. Tömeg (hűtőközeg nélkül) 12,9 kg/28.44 Ib.

600 W 400 W 900 W 600 W

Átáramlás-felügyelet* (érzékelő)

Hűtőközeg hőmérséklet-felügyelet* Figyelmeztetés 68 °C (154.4 °F) felett,

Vizsgálati jel CE, CSA

* Opció

(0.26 – 0.18 gallon/perc [US]) értéknél,

Figyelmeztetés 1 – 0,7 l/perc

hibaüzenet 0,7 l/perc

(0.18 gallon/perc [US]) érték alatt

hibaüzenet 70 °C (158 °F) felett

CU 600t /MC

Tápfeszültség 1 x 230 V AC

(-10%/+15%)

50/60 Hz Áramfelvétel 1,2 A Hűtési teljesítmény:

Q = 1 l/perc + 25 °C (77 °F) Q = 1 l/perc + 40 °C (104 °F) Q = max. + 25 °C (77 °F) Q = max. + 40 °C (104 °F)

600 W 400 W 900 W 600 W

Átáramlás-felügyelet (érzékelő)

Hűtőközeg hőmérséklet-felügyelet Figyelmeztetés 68 °C (154.4 °F) felett,

Hegesztőpisztoly tömlőköteg kiürítési/ feltöltési funkció

Vizsgálati jel CE

(0.26 – 0.18 gallon/perc [US]) értéknél,

Figyelmeztetés 1 – 0,7 l/perc

hibaüzenet 0,7 l/perc

(0.18 gallon/perc [US]) érték alatt

hibaüzenet 70 °C (158 °F) felett

szériatartozék

CU 600t MV /MC

Tápfeszültség 1 x 120/230 V AC

(-10%/+15%)

50/60 Hz Áramfelvétel 2,4 A/1,2 A Hűtési teljesítmény:

Q = 1 l/perc + 25 °C (77 °F) Q = 1 l/perc + 40 °C (104 °F) Q = max. + 25 °C (77 °F) Q = max. + 40 °C (104 °F)

600 W 400 W 900 W 600 W

Átáramlás-felügyelet (érzékelő)

Hűtőközeg hőmérséklet-felügyelet Figyelmeztetés 68 °C (154.4 °F) felett,

Hegesztőpisztoly tömlőköteg kiürítési/ feltöltési funkció

Vizsgálati jel CE, CSA

(0.26 – 0.18 gallon/perc [US]) értéknél,

Figyelmeztetés 1 – 0,7 l/perc

hibaüzenet 0,7 l/perc

(0.18 gallon/perc [US]) érték alatt

hibaüzenet 70 °C (158 °F) felett

szériatartozék

FRONIUS INTERNATIONAL GMBH

Froniusstraße 1

A-4643 Pettenbach

AUSTRIA

contact@fronius.com

www.fronius.com

Under www.fronius.com/contact you will find the addresses

of all Fronius Sales & Service Partners and locations

Fronius CU 600t Operating Instruction [HU]

Specifications and Main Features

Frequently Asked Questions

User Manual
