Fronius CU 2000i Pro /MC Operating Instruction [TR]

Fronius prints on elemental chlorine free paper (ECF) sourced from certified sustainable forests (FSC).

/ Perfect Charging / Perfect Welding / Solar Energy

CU 2000i Pro /MC

Kullanım kılavuzu

TR

Soğutma ünitesi

42,0426,0228,TR 006-16062021

İçindekiler

Güvenlik kuralları 5

Güvenlik talimatları açıklaması 5

Genel 5
Amaca uygun kullanım 6
Ortam koşulları 6
İşletme sahibinin yükümlülükleri 6
Personelin yükümlülükleri 6
Ağ bağlantısı 7
Kendini koruma ve çalışanların korunması 7
Gürültü emisyon değerlerine ilişkin bilgiler 7
Zararlı gazlar ve buharlardan kaynaklanan tehlike 8
Kıvılcımdan kaynaklanan tehlike 8
Şebeke ve kaynak akımından kaynaklanan tehlikeler 9
Kaçak kaynak akımları 10
EMU cihaz sınıfları 10
EMU ile ilgili önlemler 10
EMA ile ilgili önlemler 11
Özel tehlike noktaları 11
Koruyucu gazda aranan nitelikler 12
Koruyucu gaz tüpleri nedeniyle tehlike 12
Dışarıya sızan koruyucu gaz sebebiyle tehlike 13
Kurulum yerinde ve taşıma esnasında güvenlik tedbirleri 13
Normal işletim durumunda güvenlik önlemleri 13
Devreye alma, bakım ve onarım 14
Teknik güvenlik denetimi 14
Atık yönetimi 15

Güvenlik işareti 15
Veri yedekleme 15
Telif hakkı 15

TR

Genel Bilgiler 17

Genel bilgi 19

Cihaz konsepti 19

"Genel Teslimat ve Ödeme Koşulları" geçerliliği 19
Çok vardiyalı işletim için soğutma ünitelerinin soğutucu madde pompasının ömrü 19
Genel bilgiler 19
Soğutucu maddeye ilişkin bilgiler 19

Cihaz üzerindeki uyarı notları 20

Teslimat kapsamı ve seçenekler 21

Teslimat kapsamı 21

OPT CU soğutucu madde filtresi 21

Kurulu sensörlerin çalışma prensibi 22

Çalışma prensibi CU Flow-Thermo-Sensor 22
Çalışma prensibi CU Level-Sensor 22

Bağlantı noktaları ve mekanik bileşenler 23

Bağlantı noktaları ve mekanik bileşenler 25

Bağlantı soketleri ve mekanik bileşenler: Ana parça CU 2000i Pro /MC 25
Bağlantı soketleri ve mekanik bileşenler: Soğutucu parça CU 2000i Pro /MC 26

Kurulum ve işletmeye alma 27

Kurulumdan ve işletmeye almadan önce 29

Güvenlik 29

Kurulum yönetmeliği 29
Soğutucu maddeye ilişkin bilgiler 30
Soğutucu madde pompası için garanti yönetmelikleri 30
Amaca uygun kullanım 30

Soğutma ünitesi ve güç kaynağını taşıma arabasına / ayaklı konsola vidalayın 31

3

Güvenlik 31
Soğutma ünitesi ve güç kaynağını taşıma arabasına vidalayın 31
Soğutma ünitesi ve güç kaynağını bir ayaklı konsola vidalayın 32
Soğutma ünitesi ve güç kaynağını ayaklı iki konsola vidalayın 33

Soğutucu madde hortumlarını soğutma ünitesine bağlayın 34

Güvenlik 34
Soğutucu madde hortumlarını soğutma ünitesine bağlayın 34

Soğutma ünitesini doldurma ve çalıştırma 37

Soğutma ünitesini doldurma 37
Soğutma ünitesini çalıştırma 38

İşletim modları 38
İşletim modunun tavsiye edilen kullanımı 39

Sistem bileşenlerini birbirinden ayırın 41

Sistem bileşenlerini birbirinden ayırın 43

Güvenlik 43
Sistem bileşenlerini birbirinden ayırın 43

Arıza tespiti, arıza giderme 45

Arıza tespiti, arıza giderme 47

Güvenlik 47
Arıza tespiti, arıza giderme 47

Bakım, onarım ve atık yönetimi 49

Bakım, onarım ve atık yönetimi 51

Güvenlik 51

Genel bilgiler 51
Soğutma ünitesi bakımı ve onarımı için semboller 52
Bakım aralıkları, bakım işleri 52
Soğutucuyu havayla temizleme 53
Soğutucu maddeyi değiştirme 54
Atık yönetimi 56

Teknik özellikler 57

Teknik özellikler 59

Genel 59
CU 2000i Pro /MC 59

4

Güvenlik kuralları

TR

Güvenlik talimat­ları açıklaması

UYARI!

Doğrudan tehdit oluşturan bir tehlikeyi ifade eder.

Bu tehlike önlenmediği takdirde ölüm ya da ciddi yaralanma meydana gelir.

▶

TEHLİKE!

Tehlikeli oluşturması muhtemel bir durumu ifade eder.

Bu tehlike önlenmediği takdirde ölüm ve ciddi yaralanma meydana gelebilir.

▶

DİKKAT!

Zarar vermesi muhtemel bir durumu ifade eder.

Bu tehlike önlenmediği takdirde hafif ya da küçük çaplı yaralanmalar ve maddi

▶

kayıplar meydana gelebilir.

NOT!

Yapılan işlemin sonuçlarını etkileyebilecek ihtimali ve ekipmanda meydana gelebi­lecek hasar ihtimalini ifade eder.

Genel Cihaz, günümüz teknolojisine ve geçerliliği kabul edilmiş düzenlemelere uygun olarak

üretilmiştir. Bununla birlikte hatalı ya da amaç dışı kullanımda;

- operatörün ya da üçüncü kişilerin hayatları,

- cihaz ve işletme sahibinin maddi varlıkları,

- cihazla verimli çalışma açısından tehlike mevcuttur.

Cihazın devreye alınması, kullanılması, bakımı ve onarımı ile görevli kişilerin,

- gerekli yetkinliğe sahip olması,

- kaynak bilgisine sahip olması ve

- bu kullanım kılavuzunu eksiksiz bir şekilde okuyarak tam olarak uygulaması zorunlu­dur.

Kullanım kılavuzu, sürekli olarak cihazın kullanıldığı yerde muhafaza edilmelidir. Kul­lanım kılavuzuna ek olarak, kazaları önlemeye ve çevrenin korunmasına yönelik genel
ve yerel düzenlemelere de uyulması zorunludur.

Cihaz üzerindeki tüm güvenlik ve tehlike notları,

- okunur durumda bulunacak

- zarar verilmeyecek

- yerinden çıkartılmayacak

- üzeri kapatılamayacak, üzerine herhangi bir şey yapıştırılmayacak ya da üzeri boy­anmayacaktır.

Cihaz üzerinde bulunan güvenlik ve tehlike talimatlarının yerleri için cihazınızın kullanım
kılavuzunun "Genel bilgi" bölümüne bakın.
Güvenliği etkileyebilecek arızaları cihazı devreye almadan önce ortadan kaldırın.

Söz konusu olan sizin güvenliğiniz!

5

Amaca uygun
kullanım

Ortam koşulları Cihazın belirtilen alanlar dışında çalıştırılması ya da depolanması da amaç dışı kullanım

Cihaz yalnızca kullanım amacına uygun işler için kullanılmalıdır.

Cihaz yalnızca anma değerleri plakasında belirtilen kaynak yöntemleri için tasarlanmıştır.

Başka türlü ya da bu çerçevenin dışına çıkan kullanımlar, kullanım amacına uygun olarak
kabul edilmez. Bu türden kullanımlardan doğan hasarlardan üretici sorumlu değildir.

Amaca uygun kullanım kapsamına şu hususlar da dahildir

- kullanım kılavuzundaki tüm bilgi notlarının tam olarak okunması ve tatbik edilmesi

- tüm güvenlik ve tehlike notlarının tam olarak okunması ve tatbik edilmesi

- denetleme ve bakım işlemlerinin yapılması.

Cihazı aşağıdaki uygulamalar için asla kullanmayın:

- Boruların buzunu çözme

- Pilleri/Aküleri şarj etme

- Motorlara yol verme

Cihaz, endüstri ve ticaret alanında kullanılmak üzere tasarlanmıştır. Yaşam alanında kul­lanımdan kaynaklanan zararlardan üretici sorumlu tutulamaz.

Kusurlu ya da hatalı iş sonuçları dolayısıyla üretici hiçbir sorumluluk kabul etmez.

olarak değerlendirilir. Bu türden kullanımlardan doğan hasarlardan üretici sorumlu

değildir.

İşletme sahibinin
yükümlülükleri

Ortam havasının sıcaklık aralığı:

- işletme esnasında: -10 ° C ila + 40 ° C (14 ° F ila 104 ° F)

- taşıma ve depolama esnasında: -20 ° C ila +55 ° C (-4 ° F ila 131 ° F)

Bağıl hava nemi:

- 40 ° C'de (104 ° F) % 50

- 20° C'de (68 ° F) % 90'a kadar

Ortam havası: tozdan, asitlerden, aşındırıcı gazlardan ya da kimyasal maddelerden vb.
arındırılmış olmalıdır
Deniz seviyesinden yükseklik: en fazla 2000 m (6561 ft. 8.16 in.)

Sadece

- iş güvenliği ve kazaları önleme konusunda temel kurallara aşina ve cihazın kullanımı
konusunda eğitilmiş,

- bu kullanım kılavuzunu, özellikle "Güvenlik kuralları" bölümünü okumuş, anlamış ve
bunu imzasıyla onaylamış,

- taleplere uygun iş sonuçları konusunda eğitimli kişilerin cihaz üzerinde çalışması

işletme sahibinin yükümlülüğü altındadır.

Personelin güvenlik bilinciyle çalışıp çalışmadığı düzenli aralıklarla kontrol edilmelidir.

Personelin
yükümlülükleri

6

Cihazda çalışmakla yükümlü tüm kişiler, çalışma öncesinde

- iş güvenliği ve kazaları önleme konusunda temel kurallara uymakla

- bu kullanım kılavuzunu, özellikle "Güvenlik kuralları" bölümünü ve uyarı notlarını
okumakla ve bunları anladıklarını ve uyguladıklarını imza ile onaylamakla mükelleftir.

İşyerini terk etmeden önce, kimse yokken dahi can ve mal kayıplarının oluşmay­acağından emin olun.

Ağ bağlantısı Yüksek güçlü cihazlar akım tüketimleri nedeniyle şebekenin enerji kalitesini etkileyebilir-

ler.

Bu durum bazı cihaz tiplerini aşağıdaki şekillerde ilgilendirebilir:

- Bağlantı ile ilgili sınırlamalar

-

İzin verilen maksimum şebeke empedansı ile ilgili gereksinimler

-

Gerekli minimum kısa devre kapasitesi ile ilgili gereksinimler

*)

umumi şebekeye yapılan her bir arabirim üzerinde

*)

*)

bkz. Teknik Veriler

Bu durumda işletme sahibi ya da cihaz kullanıcısı, cihaz bağlantısının yapılıp yapılamay­acağına elektrik dağıtım şirketine danışarak karar vermek zorundadır.

ÖNEMLİ! Ağ bağlantısının güvenli bir topraklamaya sahip olmasına dikkat edin!

TR

Kendini koruma
ve çalışanların
korunması

Cihazı kullanırken birçok tehlikeyle karşı karşıya kalırsınız, örneğin:

- Kıvılcım, etrafa saçılan sıcak metal parçalar

- gözlere ve deriye zarar veren ark ışınımı

- kalp pili taşıyan kişiler için hayati tehlike anlamına gelen tehlikeli elektromanyetik
alanlar

- şebeke ve kaynak akımından kaynaklanan elektriksel tehlike

- artan gürültü kirliliği

- zararlı kaynak dumanı ve gazlar

Cihazı kullanırken uygun koruyucu giysi kullanın. Koruyucu giysi aşağıdaki özelliklere
sahip olmalıdır:

- aleve dayanıklı

- izole ve kuru

- tüm bedeni kaplayan, hasar görmemiş ve iyi durumda

- koruyucu kask

- paçasız pantolon

Koruyucu giysilere ayrıca şunlar dahildir:

- Uygun filtre içeren koruyucu siperlik vasıtasıyla gözleri ve yüzü UV ışınlarına, ısıya
ve kıvılcıma karşı koruyun.

- Koruyucu siperlik gerisinde kenar koruması olan uygun bir koruyucu gözlük takın.

- Islak yüzeylerde bile yalıtım sağlayan sağlam ayakkabı giyin.

- Elleri uygun eldivenlerle koruyun (elektrik yalıtımı, ısıdan koruma).

- Gürültü kirliliğini azaltmak ve yaralanmalardan korunmak için kulaklık takın.

Gürültü emisyon
değerlerine ilişkin
bilgiler

İnsanları, özellikle çocukları, cihazların işletimi ve kaynak prosesi esnasında uzak tutun.
Buna rağmen etrafta insanlar bulunduğu takdirde

- ortaya çıkabilecek tehlikeler konusunda (ark nedeniyle parlama, kıvılcım, sağlığa
zararlı kaynak dumanı, gürültü kirliliği nedeniyle yaralanma tehlikesi, şebeke ya da
kaynak akımı nedeniyle olası kazalar vb.) bu kişileri bilgilendirin,

- uygun korunma araçları bulundurun ya da

- uygun koruyucu duvarlar ve perdeler inşa edin.

Cihaz boşta iken ve EN 60974-1 uyarınca standart yükte izin verilen maksimum çalışma
noktasına uygun olarak çalışma sonrası soğuma evresinde 80dB(A)'dan düşük bir mak­simum ses şiddeti seviyesi (ref. 1pW) üretir.

Yönteme ve ortama göre değişiklik gösterdiği için, işyeri ile ilgili bir emisyon değeri kay­nak esnasında (ve kesme esnasında) belirtilmeyebilir. Kaynak yöntemi (MIG/MAG
kaynağı, TIG kaynağı), seçilen akım tipi (doğru akım, alternatif akım), güç aralığı, kay-

7

natılmış metal tipi, iş parçasının rezonans karakteristiği, iş yeri ortamı gibi çok farklı para­metrelere bağlıdır.

Zararlı gazlar ve
buharlardan kay­naklanan tehlike

Kaynak esnasında ortaya çıkan duman sağlığa zararlı gazlar ve buharlar içerir.

Kaynak dumanında, International Agency for Research on Cancer'in 118. Monografı
uyarınca kansere yol açan içerikler bulunmaktadır.

Noktaya odaklı çekiş ve oda çekişi uygulayın.
Mümkünse entegre çekiş düzeneği olan torç kullanın.

Başınızı ortaya çıkan kaynak dumanından ve gazlardan uzak tutun.

Ortaya çıkan duman ve zararlı gazları

- solumayın

- uygun araçlarla çalışma alanından tahliye edin.

Yeterli taze hava girişi sağlayın. Havalandırma oranının her zaman saatte en az 20 m³
olmasını sağlayın.

Yetersiz havalandırma durumunda, hava girişi olan bir kaynak kaskı kullanın.

Emiş gücünün yeterli olup olmadığı konusunda belirsizlik varsa, ölçülen zararlı madde
emisyon değerlerini izin verilen sınır değerlerle karşılaştırın.

Aşağıdaki bileşenler diğerlerine nazaran kaynak dumanının zararlılık derecesinden

sorumludur:

- iş parçası için teşkil edilen metaller

- Elektrotlar

- Kaplamalar

- Temizleyiciler, yağ gidericiler ve benzerleri

- kullanılan kaynak prosesi

Kıvılcımdan kayn­aklanan tehlike

Bu nedenle listelenen bileşenlere ilişkin uygun malzeme güvenliği veri sayfalarını ve
üretici verilerini göz önünde bulundurun.

Maruz kalma senaryoları, risk yönetimi önlemleri ve iş koşulları tanımlanması için tavsi­yeleri European Welding Association web sitesindeHealth & Safety alanında bulabilirsiniz
(https://european-welding.org).

Alev alabilir buharları (örneğin solvent buharları) arkın ışının alanından uzak tutun.

Kaynak yapılmadığı takdirde, koruyucu gaz tüpünün vanasını veya ana gaz beslemesini
kapatın.

Kıvılcım, yangınlara ve patlamalara neden olabilir.

Yanıcı maddelerin yakınında asla kaynak yapmayın.

Yanıcı maddeler arktan en az 11 metre (36 ft. 1.07 in.) yüksekte olmalı veya onaylanmış
bir kapakla kapatılmalıdır.

Uygun, test edilmiş yangın söndürücüleri hazır bulundurun.

Kıvılcım ve sıcak metal parçaları küçük çatlak ve deliklerden bile etraftaki alanlara
ulaşabilir. Yaralanma ve yangın tehlikesi oluşmaması için uygun tedbirler alın.

Uygun ulusal ve uluslararası standartlara göre hazırlanmayan, yangın ve patlama tehli-
kesi olan alanlarda ve kapalı tanklarda, varillerde ya da borularda kaynak yapmayın.

8

İçinde gaz, yakıt, mineral yağı vb. depolanmış olan konteynerlerde kaynak yapılma­malıdır. Artık madde nedeniyle patlama tehlikesi olabilir.

TR

Şebeke ve kay­nak akımından
kaynaklanan teh-

likeler

Elektrik çarpması çok tehlikelidir ve öldürücü olabilir.

Cihazın içindeki ve dışındaki gerilim altında bulunan parçalara dokunmayın.

MIG/MAG ve TIG kaynağında, kaynak teli, tel makarası, besleme makaraları ve kaynak
teli ile bağlantılı olan tüm metal parçalar da gerilim altında bulunur.

Tel sürme ünitesini daima yeterli şekilde yalıtılmış alt zemine yerleştirin ya da uygun,
yalıtılmış tel sürme ünitesi tespit yuvası kullanın.

Kişisel korunma ve çalışanların korunması için toprak ya da toprak potansiyeli karşısında
bulunan yeterli şekilde yalıtılmış, kuru altlık ya da kapak sağlayın. Altlık ya da kapak, tüm
bölgeyi gövde ve toprak ya da toprak potansiyeli arasında tamamen kaplamalıdır.

Tüm kablo ve iletim hatları sıkı, hasarsız, izole edilmiş ve yeterli ölçülere sahip olmalıdır.
Gevşek bağlantıları, yanık, hasar görmüş ya da yetersiz ölçülere sahip kabloları ve iletim
hatlarını derhal yenileyin.
Her kullanımdan önce manuel olarak akım bağlantısı sıkı oturma bakımından kontrol

edin.

Bajonet soketli akım kablolarında akım kablosunu uzunlamasına eksende en az 180°
döndürün ve gerin.

Kabloları ya da iletim hatlarını ne gövde ne de gövde parçaları etrafına dolamayın.

MMA (örtülü elektrot, tungsten elektrot, kaynak teli...)

- soğutmak için asla sıvı içine daldırmayın

- devrede bulunan güç kaynağına asla temas etmeyin.

İki kaynak sisteminin elektrotları arasında, örneğin bir kaynak sisteminin iki kat boşta
çalışma gerilimi ortaya çıkabilir. Her iki elektrot potansiyeline aynı anda temas edince
muhtemelen hayati tehlikeye neden olabilir.

Şebeke ve cihaz kablosunu, koruyucu iletkenin fonksiyonel etkinliği açısından uzman bir
elektrikçiye düzenli olarak kontrol ettirin.

Koruma sınıfı I olan cihazların düzenli çalışması için koruyucu iletkeni olan bir ağ ve
koruyucu iletken kontağı olan bir priz sistemi gerekmektedir.

Cihazın koruyucu iletkeni olan bir ağ ve koruyucu iletken kontağı olan bir priz sistemi
olmadan çalıştırılmasına sadece güvenli ayırma yönündeki tüm ulusal kurallar uyulması
durumunda izin verilmektedir.

Aksi takdirde ağır ihmal olarak kabul edilir. Bu türden kullanımlardan doğan hasarlardan
üretici sorumlu değildir.

Gerekirse iş parçasını yeterli düzeyde topraklamak için uygun araçlar temin edin.

Kullanılmayan cihazları kapatın.

Yüksekte çalışırken düşmeyi önlemek için emniyet kemeri takın.

Cihaz üzerinde çalışmadan önce, cihazı kapatın ve şebeke fişini çekin.

Cihazı, şebeke fişi takılmasın ve tekrar açılmasın diye açık şekilde okunabilen ve
anlaşılır bir uyarı levhası ile güvenceye alın.

Cihazı açtıktan sonra:

- elektrik yükleri depolayan tüm iş parçalarını deşarj edin

- cihazın tüm bileşenlerinin enerjisiz olduğundan emin olun.

Gerilim altında bulunan parçalarda çalışmak gerekirse, ana şalteri zamanında devreden
çıkaracak ikinci bir kişi çağırın.

9

Kaçak kaynak
akımları

Aşağıda belirtilen uyarılar dikkate alınmazsa, kaçak kaynak akımı oluşması mümkündür,
bu akımlar aşağıdakilere neden olabilir:

- Yangın tehlikesi

- İş parçasına bağlı olan yapı parçalarının aşırı ısınması

- Koruyucu iletkenlerin tahrip olması

- Cihazın ve diğer elektrik tesisatının hasar görmesi

İş parçası klemensinin iş parçasına sağlam şekilde bağlanmasını sağlayın.

İş parçası klempini, kaynak yapılacak yere mümkün olduğunca yakın şekilde sabitleyin.

Cihazı elektrik iletkenliği olan ortama karşı yeterli bir izolasyonla kurun, örn.: İletken
zemin veya iletken raflara karşı izolasyon sağlayın.

Akım bölücü, çift başlıklı yuva vb. kullanımında, aşağıdakilere dikkat edin: Kullanılmayan
torç / elektrot tutucu elektrotu bile gerilim taşır. Kullanılmayan torç / elektrot tutucu için

yeterli düzeyde yalıtılmış bir depolama alanı sağlayın.

Otomatik MIG/MAG uygulamalarında, tel sürme için sadece kaynak teli fıçısından, büyük
makaradan ya da tel makarasından izole edilen kaynak teli sürün.

EMU cihaz
sınıfları

EMU ile ilgili
önlemler

Emisyon sınıfı A olan cihazlar:

- yalnızca sanayi bölgelerinde kullanım için uygundur

- bunun dışındaki bölgelerde performansı etkileyen ve tahrip edici arızalara yol açabi-

lir.

Emisyon sınıfı B olan cihazlar:

- yerleşim ve sanayi bölgeleri için öngörülen emisyon şartlarını sağlarlar. Bu durum
enerjinin umumi bir alçak gerilim şebekesinden temin edildiği yerleşim bölgeleri için

de geçerlidir.

Anma değerleri plakasına ya da teknik özelliklere uygun EMU cihaz sınıfı.

Bazı özel durumlarda normlarda belirtilen emisyon sınır değerleri aşılmamasına rağmen
öngörülen uygulama alanına yönelik bazı etkiler ortaya çıkabilir (örn. kurulumun yapıldığı
yerde hassas cihazlar varsa ya da kurulumun yapıldığı yerin yakınlarında radyo ya da
televizyon alıcıları varsa).
Bu tür bir durumda arızanın ortadan kaldırılması için gerekli önlemleri almak işletme

sahibinin sorumluluğundadır.

Cihazın çevresindeki ekipmanların ulusal ve uluslararası yönetmeliklere uygunluğunu
test edin ve değerlendirin. Cihazdan etkilenebilecek arızalı ekipmanlara örnekler şu şekil­dedir:

- Güvenlik ekipmanları

- Şebeke, sinyal ve veri aktarım hatları

- EDV ve telekomünikasyon ekipmanları

- Ölçme ve kalibre etme ekipmanları

10

EMU sorunlarını önleyecek destekleyici tedbirler:

1. Şebeke beslemesi

- Kurallara uygun ağ bağlantısına rağmen elektromanyetik bozulmalar ortaya

çıkarsa, ek tedbirler alın (örn. uygun şebeke filtresi kullanın).

2. Kaynak hatlarını

- mümkün olduğunca kısa tutun

- birbirine yakın çektirin (aynı zamanda EMF sorunlarını önlemek için)

- diğer hatlardan oldukça uzağa yerleştirin

3. Eşpotansiyel bağlantısı

4. İş parçasını topraklama

- Gerekirse, toprak bağlantısını uygun kondansatörler üzerinden yapın.

5. Gerekirse perdeleme

- Ortamdaki diğer ekipmanları perdeleyin

- Komple kaynak donanımını perdeleyin

TR

EMA ile ilgili
önlemler

Özel tehlike nokt­aları

Elektromanyetik alanlar sebebi henüz bilinmeyen sağlık sorunlarına neden olabilirler,

- Yakında bulunan kişilerin sağlığı üzerinde etkiler, örn. kalp pili ve işitme cihazları
taşıyanlar

- Kalp pili taşıyan kişiler, cihazın ve kaynak prosesinin hemen yakınında durmadan
önce, doktorundan tavsiye almalıdır

- Kaynak kabloları ve torcun başlık/gövde kısımları arasındaki mesafe güvenlik nede­niyle mümkün olduğunca büyük tutulmalıdır

- Kaynak kablosunu ve hortum paketlerini sırtınızda taşımayın ve vücut ve vücut
parçaları etrafına sarmayın

Elleri, saçları, giysi parçalarını ve aletleri hareketli parçalardan uzak tutun, örneğin:

- Vantilatörler

- Dişliler

- Makaralar

- Akslar

- Tel makaraları ve kaynak telleri

Tel tahrik motorunun dönen dişlilerini ya da dönen tahrik parçalarını tutmayın.

Kapaklar ve yan parçalar sadece bakım ve onarım çalışması esnasında açılabilir /

uzaklaştırılabilir.

Çalışma esnasında

- Tüm kapakların kapalı ve tüm kenar parçalarının düzenli şekilde monte edildiğinden
emin olun.

- Bütün kapaklar ve kenar parçaları kapalı halde tutulmalıdır.

Torçtan kaynak teli sızıntısı yüksek yaralanma riski anlamına gelir (elin delinmesi, yüzün
ve gözlerin yaralanması...).

Bu nedenle, torcu vücudunuzdan uzak tutun (tel sürmeli cihazlar) ve koruyucu bir gözlük
kullanın.

Kaynak esnasında ve kaynaktan sonra iş parçasına dokunmayın - yanma tehlikesi.

Soğuyan iş parçalarından cüruf dökülebilir. Bu nedenle iş parçasını düzeltme
çalışmasında dahi uygun koruyucu ekipman takın ve diğer kişilerin yeterli şekilde korun­masını sağlayın.

Yüksek çalışma sıcaklığı olan torç ve diğer donanım parçalarını üzerinde çalışmadan
önce soğumasını bekleyin.

Yangın ve patlama tehlikesi olan yerlerde özel kurallar geçerlidir

- ilgili ulusal ve uluslararası hükümlere riayet edin.

Elektrik tehlikesi yüksek olan alanlarda çalışacak güç kaynakları (örn. boyler), (Safety)
işareti ile işaretlenmelidir. Güç kaynağı yine de bu tür yerlerde bulunmamalıdır.

Kaçak soğutucu madde nedeniyle yanık tehlikesi. İleri ve geri su akışı için bağlantıları
tanımlamadan önce, soğutma ünitesini devre dışı bırakın.

Soğutma maddesiyle çalışırken, soğutucu madde güvenlik bilgi formu talimatlarını

gözetin. Soğutucu madde güvenlik bilgi formunu servis noktanızdan ya da üreticinin
internet sayfasından elde edebilirsiniz.

11

Cihazları vinçle taşımak için, sadece üreticinin uygun yük taşıma ekipmanları kullanın.

- Uygun yük taşıma ekipmanının ön görülen tüm askı noktalarına zincir ya da halat
asın.

- Zincir ya da halatlar dikeyden olabildiğince küçük bir açı ile durmalıdır.

- Gaz tüpünü ve tel sürme ünitesini (MIG/MAG ve TIG cihazları) uzaklaştırın.

Kaynak esnasında tel sürme ünitesinin vinç askısında, daima uygun, izole tel makarası
asma tertibatı kullanın (MIG/MAG ve TIG cihazları).

Cihaz taşıma kayışı ya da taşıma tutamağı ile teçhiz edilmişse, bu özellikle elle taşıma
yapmaya yarar. Vinç, forklift ya da diğer mekanik kaldırma araçları vasıtasıyla taşıma
yapmak için, taşıma kayışı uygun değildir.

Cihaz veya bileşenleri ile birlikte kullanılan tüm kaldırma aksesuarlarının (kayış, toka,
zincir, vs.) düzenli olarak kontrol edilmesi gerekmektedir (örn. mekanik hasar, korozyon

veya çevresel koşullardan kaynaklanan diğer değişimlere karşı).
Test aralıkları ve testin kapsamı en azından ulusal normlar ve yönetmeliklere uygun
olmalıdır.

Koruyucu gaz bağlantısı için adaptör kullanımında, renksiz ve kokusuz koruyucu gazın
fark edilmeden sızıntı yapma tehlikesi. Koruyucu gaz bağlantısı için, adaptörün cihaz
tarafındaki vida dişlerini montaj öncesinde uygun teflon bantla sarın.

Koruyucu gazda
aranan nitelikler

Koruyucu gaz

tüpleri nedeniyle
tehlike

Özellikle halka bağlantılarında kirlenmiş koruyucu gaz, donanımda hasara ve kaynak
kalitesinde düşüşe sebep olabilir.

Koruyucu gaz kalitesinin sağlanması için aşağıdaki gereklilikler sağlanmalıdır:

- Katı tanecik boyutu < 40 µm

- Basınç yoğuşma noktası < -20 °C

- maks. yağ içeriği < 25 mg/m³

Gerekirse filtre kullanın!

Koruyucu gaz tüpleri basınç altında bulunan gaz içerir ve hasar gördüğünde patlayabilir.
Koruyucu gaz tüpleri, kaynak ekipmanının parçası olduğu için, çok dikkatli bir şekilde kul­lanılmalıdır.

Sıkıştırılmış gaz içeren koruyucu gaz tüplerini, aşırı ısıya, mekanik şoklara, çapağa,
çıplak ateşe, kıvılcıma ve arka karşı koruyun.

Koruyucu gaz tüplerini dikey monte edin ve devrilmemesi için kılavuza göre sabitleyin.

Koruyucu gaz tüplerini kaynak ya da diğer akım devrelerinden uzak tutun.

Torcu asla koruyucu gaz tüpüne asmayın.

Koruyucu gaz tüpüne asla bir elektrotla dokunmayın.

12

Patlama tehlikesi - basınçlı koruyucu gaz tüpü üzerinde asla kaynak yapmayın.

Sadece uygun koruyucu gaz tüplerinin ilgili kullanımı için daima buna uyan, uygun akse­suar (regülatör, hortum ve bağlantı elemanları, ...) kullanın. Koruyucu gaz tüplerini ve
aksesuarı sadece iyi durumda kullanın.

Koruyucu gaz tüpü vana ile açılırsa, yüzünüzü ağızdan öteye çevirin.

Kaynak yapılmadığı takdirde, koruyucu gaz tüpünün vanasını kapatın.

Koruyucu gaz tüpü bağlı değilken, kapağı koruyucu gaz tüpünün vanası üzerinde
bırakın.

Koruyucu gaz tüplerine ve aksesuar parçalarına yönelik üretici verilerine ve ilgili ulusal ve
uluslararası hükümlere uyun.

TR

Dışarıya sızan
koruyucu gaz
sebebiyle tehlike

Kurulum yerinde
ve taşıma
esnasında güven­lik tedbirleri

Kontrolsüz sızan koruyucu gaz sebebiyle boğulma tehlikesi

Koruyucu gaz renksiz ve kokusuzdur ve dışarıya sızması durumunda ortam havasındaki
oksijeni bastırabilir.

- Yeterli ölçüde temiz hava girişi sağlayın; havalandırma oranı saatte en az 20 m³
olmalı

- Koruyucu gaz tüpündeki veya ana gaz beslemesindeki güvenlik ve bakım uyarılarını
dikkate alın

- Kaynak yapılmadığı takdirde, koruyucu gaz tüpünün vanasını veya ana gaz besle­mesini kapatın.

- Koruyucu gaz tüpünü veya ana gaz beslemesini her kullanımdan önce kontrolsüz
gaz sızıntısı yönünde kontrol edin.

Devrilecek bir cihaz hayati tehlike anlamına gelebilir! Cihazı düz, sağlam alt zemine
hizalı bir şekilde yerleştirin

- Maksimum 10° eğim açısına izin verilir.

Yangın ve patlama tehlikesi olan yerlerde özel kurallar geçerlidir

- ilgili ulusal ve uluslararası hükümlere riayet edin.

Kurum içi talimatlar ve kontroller yardımıyla işyeri çevresinin daima temiz ve ferah
olmasını sağlayın.

Cihaz yalnızca anma değerleri plakasında belirtilen IP'de kurulmalı ve çalıştırılmalıdır.

Normal işletim
durumunda

güvenlik önlem-
leri

Cihaz kurulumunda, cihaz çevresinde 0,5 m (1 ft. 7.69 in.) boşluk olmasını sağlayın,
böylece soğutma havasının serbestçe içeri akmasını ve dışarı çıkmasını sağlamış olur­sunuz.

Cihazı taşıma esnasında, geçerli ulusal ve yerel talimatnamelere ve kaza önleme kural­larına uyulmasını sağlayın. Bu özellikle taşıma ve sevk esnasında oluşan hasarla ilgili

direktifler için geçerlidir.

Aktif cihazları kaldırmayın veya taşımayın. Cihazları taşımadan veya kaldırmadan önce

kapatın!

Cihaz her taşındığında, soğutucu maddeyi tamamen boşaltın ve aşağıdaki bileşenleri
demonte edin:

- Tel sürme

- Tel makarası

- Koruyucu gaz tüpü

Taşıma sonrasında devreye almadan önce, cihazı hasar açısından görsel kontrol yapın.
Devreye alma öncesi olası hasarlar eğitimli servis personeli tarafından onarılmalıdır.

Cihazı, tüm güvenlik donanımlarının tam olarak işlevlerini yerine getirdiklerinden emin
olduktan sonra çalıştırın. Güvenlik donanımlarının tam olarak işlevlerini yerine getirme-
mesi durumunda

- operatörün ya da üçüncü kişilerin hayatları,

- cihaz ve işletme sahibinin maddi varlıkları,

- cihazla verimli çalışma açısından tehlike mevcuttur.

Cihazı devreye almadan önce tam fonksiyonlu olmayan güvenlik donanımlarını onarın.

Güvenlik donanımlarını asla baypas etmeyin ya da devre dışı bırakmayın.

13

Cihazı devreye almadan önce kimsenin risk altında olmadığından emin olun.

Cihazı en azından haftada bir defa, dışarıdan fark edilebilir hasarlar ve güvenlik

donanımlarının fonksiyonelliği açısından kontrol edin.

Koruyucu gaz tüpünü daima iyi sabitleyin ve vinçle taşıma esnasında önceden ağırlığını
azaltın.

Cihazlarımızda kullanılmak üzere özellikleri nedeniyle (elektriksel iletkenlik, donmaya
karşı koruma, malzeme uygunluğu, yanabilirlik, ...) sadece üreticinin orijinal soğutma
maddesi uygundur.

Sadece üreticinin uygun orijinal soğutma maddesini kullanın.

Üreticinin orijinal soğutma maddesini diğer soğutucu maddelerle karıştırmayın.

Sadece üreticiye ait sistem bileşenlerini soğutma ünitesi devresine bağlayın.

Başka sistem bileşenleri veya başka soğutucu madde kullanımı esnasında hasarlar ort­aya çıkarsa, üretici bundan sorumlu tutulamaz ve bu tür durumlarda garanti geçersizdir.

Cooling Liquid FCL 10/20 yanıcı değildir. Etanol temelli soğutucu madde belirli koşullar
altında yanıcıdır. Soğutucu maddeyi sadece kapalı orijinal kutusunda taşıyın ve ateşleme
kaynaklarından uzak tutun

Artık kullanılmayan soğutucu maddeyi ulusal ve uluslararası kurallara uygun olarak pro­fesyonel şekilde atığa çıkartın. Soğutucu madde güvenlik bilgi formunu servis nok­tanızdan ya da üreticinin internet sayfasından elde edebilirsiniz.

Devreye alma,
bakım ve onarım

Teknik güvenlik
denetimi

Soğutulan tesiste her kaynak başlangıcından önce soğutucu madde seviyesini kontrol
edin.

Dışarıdan satın alınan parçaların, strese dayanıklı ve güvenlik koşullarını yerine geti­recek şekilde tasarlanmış ve üretilmiş olduğu garanti edilmez.

- Yalnızca orijinal yedek parçalar ve sarf malzemeleri kullanın (norm parçalar dahil).

- Üreticinin onayı olmadan cihaz üzerinde değişiklik, ilave ya da tadilat yapmayın.

- Kusursuz durumda olmayan yapı parçalarını derhal değiştirin.

- Sipariş esnasında yedek parça listesine göre tam adı ve malzeme numarasını yanı
sıra cihazın seri numarasını belirtin.

Mahfaza vidaları, mahfaza parçalarının topraklaması için koruyucu iletken bağlantısını
oluşturur.

Daima uygun sayıda orijinal mahfaza vidasını belirtilen dönme momenti ile kullanın.

Üretici, en az her 12 ayda bir cihaz üzerinde teknik güvenlik denetimi yaptırmanızı tav­siye eder.

Üretici, aynı 12 aylık zaman aralığı içinde bir güç kaynağı kalibrasyonu tavsiye eder.

Teknik güvenlikle ilgili denetimi lisanslı, uzman bir elektrikçinin gerçekleştirmesi tavsiye
edilir

- modifikasyon ardından

- montaj ve tadilat ardından

- tamirat, bakım ve onarım ardından

- en azından her on iki ayda bir.

14

Teknik güvenlikle ilgili denetimler için uygun ulusal ve uluslararası standartlara ve direktif­lere uyun.

Teknik güvenlikle ilgili denetimlere ve kalibrasyona yönelik daha fazla bilgiyi servis nok­tasından elde edebilirsiniz. Bu, istek üzerine size gerekli dokümanları temin eder.

Atık yönetimi Bu cihazı evsel atıklarla birlikte atmayın! Eskimiş elektrik ve elektronik aletlerle ilgili

Avrupa Birliği Direktifine ve ulusal yasada yapılan değişikliğe göre kullanılmış elektrikli
aletler ayrı olarak toplanmak ve çevresel koruma çerçevesinde geri kazanıma yönlendiril-
mek zorundadır. Kullanılmış cihazınızı, satıcınıza iade edin ya da yerel ve yetkili bir topl­ama ve imha etme sistemi hakkında bilgi edinin. Bu AB direktifinin göz ardı edilmesi,
çevreniz ve sağlığınız üzerinde potansiyel bazı etkilerin ortaya çıkmasına yol açabilir!

Güvenlik işareti CE işareti olan cihazlar, alçak gerilim ve elektromanyetik uyumluluk direktiflerinde belirti-

len temel koşulları yerine getirir (örn. EN 60 974 standart serisinin önemli ürün normları).

Fronius International GmbH, cihazın 2014/53/EU yönetmeliğine uygun olduğunu açıklar.
AB Uygunluk bildiriminin tam metni aşağıdaki internet adresinde mevcuttur: http://
www.fronius.com

CSA uygunluk işareti ile işaretlenmiş cihazlar, Kanada ve ABD için önemli standartların
koşullarını yerine getirir.

TR

Veri yedekleme Fabrika ayarlarında yapılacak değişikliklere ilişkin verilerin yedeklenmesi kullanıcının

sorumluluğundadır. Kişisel ayarların silinmesi durumunda üretici hiçbir sorumluluk kabul
etmez.

Telif hakkı Bu kullanım kılavuzunun telif hakkı üreticiye aittir.

Metin ve resimler, baskının hazırlandığı tarihte geçerli olan teknik düzeyi yansıtmaktadır.
Değişiklik yapma hakkı saklıdır. Kullanım kılavuzunun içeriği, alıcıya hiçbir hak vermez.
İyileştirme önerileri ve kullanım kılavuzundaki hatalara yönelik bilgilendirmeler için
teşekkür ederiz.

15

16

Genel Bilgiler

17

18

Genel bilgi

Cihaz konsepti Soğutma ünitesi iki parçadan oluşur:

- Ana parça, bakınız Bağlantı soket-

leri ve mekanik bileşenler: Ana
parça CU 2000i Pro /MC sayfa 25

- Soğutucu parça, bakınız Bağlantı

soketleri ve mekanik bileşenler:
Soğutucu parça CU 2000i Pro /MC

sayfa 26

Soğutma ünitesi güç kaynağı ile bir ünite
oluşturur. Aynı şekilde yalnızca güç
kaynağı, taşıma arabasına montaj için güç
kaynağı ve soğutma ünitesinden oluşan bir
üniteye uygundur.

TR

"Genel Teslimat
ve Ödeme
Koşulları"

geçerliliği

Çok vardiyalı
işletim için
soğutma ünitele­rinin soğutucu

madde pom­pasının ömrü

Genel bilgiler Donanım yazılımı güncellemeleri nedeniyle, cihazınızda bu kullanım kılavuzunda

Fiyat listesine göre "Genel Teslimat ve Ödeme Koşulları" soğutma üniteleri için yalnızca
aşağıdaki koşullarda geçerlidir:

- Çok vardiyalı işletimde

- Sadece üreticinin orijinal soğutucu maddesi kullanıldığında

- düzenli bakım yapıldığında ve soğutucu madde düzenli değiştirildiğinde

Kullanılan işletim moduna bağlı olarak kurallara uygun kullanıldığında soğutucu madde
pompasının 30.000 çalışma saatine kadar bir kullanım ömrü bulunmaktadır. Teorik
ömrün sona ermesinden sonra soğutucu madde pompasında bir arıza mümkündür. Uzun

süreli bir iş kesintisini önlemek için yakl. 30.000 çalışma saati sonrasında bir pompa
değiştirme planlanmalıdır.

açıklanmamış fonksiyonlar bulunabilir veya tersi durum söz konusu olabilir. Ayrıca bazı
resimler cihazınızdaki kontrol elemanlarından biraz farklı olabilir. Ancak bu kontrol elem­anlarının çalışma prensibi özdeştir.

Soğutucu mad­deye ilişkin bilgi-

ler

DİKKAT!

İzin verilmeyen bir soğutucu madde kullanımı sebebiyle tehlike.

Ağır maddi hasarlara neden olabilir.

Sadece üreticinin sunduğu soğutucu maddeleri kullanın.

▶

Farklı soğutucu maddeleri karıştırmayın.

▶

Soğutucu madde değişimi yaparken, tüm soğutucu maddeyi değiştirin.

▶

Etanol bazlı soğutucu maddeden FCL 10 soğutucu maddeye geçerken mutlaka

▶

Change Kit FCL10'u kullanın ve teslimat kapsamındaki talimatlara uyun.

19

Cihaz üzerindeki

www.fronius.com

Ser.No.:

Part No.:

uyarı notları

Soğutma ünitesi, güvenlik sembolleri ve bir anma değerleri plakası ile donatılmıştır. Bu
uyarı levhası ve güvenlik sembolleri yerlerinden çıkartılmamalı ya da bunların üzeri
kapatılmamalıdır. Semboller, mal ve can kaybına yol açabilecek hatalı kullanımlara karşı
sizi uyarır.

Kaynak yapmak tehlikelidir. Cihazla doğru bir şekilde çalışmak için
aşağıdaki temel koşullar yerine getirilmiş olmalıdır:

- Yeterli düzeyde kaynak yapma kalifikasyonu

- Uygun koruma ekipmanı

- İlgili olmayan kişilerin soğutma ünitesi ve kaynak prosesinden uzakta
tutulması

Burada tarif edilen işlevleri, aşağıdaki dokümanları tam olarak okuduktan
ve anladıktan sonra kullanın:

- bu belge

- başta güvenlik kuralları olmak üzere sistem bileşenlerine ait tüm
dokümanlar

Artık kullanılmayan cihazları ev çöpüne atmayın, bilakis güvenlik kural­larına uygun biçimde atık olarak elden çıkarın.

20

Teslimat kapsamı ve seçenekler

Teslimat kapsamı

TR

OPT CU
soğutucu madde

filtresi

Soğutucu madde filtresi bir CrNi süzgeci ile donatılmıştır ve 100 mikrometrenin üzerin­deki soğutucu madde kirlerinin filtrelenmesine hizmet eder. Böylelikle kaba kirlerin

soğutma dolaşımına ulaşması engellenir. Soğutucu madde filtresi, soğutma ünitesinin
soğutucu madde geri akış bağlantı soketine monte edilir.

Soğutucu madde filtresi soğutma ünitesi için opsiyonel olarak sunulmaktadır.

21

Kurulu sensörlerin çalışma prensibi

Çalışma prensibi
CU Flow-Thermo­Sensor

Flow-Thermo-Sensor (Soğutucu madde sıcaklık izleme ve akış izleme) fabrika çıkışlı ola­rak soğutma ünitesine takılmaktadır.

Soğutucu madde sıcaklık izleme

Bir sıcaklık sensörü, kaynak işletimi sırasında soğutucu maddenin geri akış sıcaklığını
kontrol eder.

Çalışma prensibi:

- Soğutucu maddenin sıcaklığı 68 ° C'ye (154,4 ° F) yükselir

• güç kaynağı bir uyarı verir

• kaynak akımı kesilmediği takdirde

• soğutma ünitesi aktif kalmaya devam eder

- Soğutucu maddenin sıcaklığı 70 ° C'nin üstüne (158 ° F) yükselir

• güç kaynağı bir hata mesajı verir

• sıcaklık sensörü kaynak akımını keser

• soğutma ünitesi aktif kalmaya devam eder

- Soğutucu madde sıcaklığı 65 ° C'nin (149 ° F) altına düştüğünde sıcaklık sensörü
kaynak akımını tekrar açar

Akış izleme sistemi

Bir akış sensörü kaynak işletiminde soğutma sıvısı sirkülasyonunu izler.

Çalışma prensibi
CU Level-Sensor

Çalışma prensibi:

- Soğutma sıvısı sirkülasyonu 1 - 0,7 l/dk (0.26 - 0.18 gal./dk [US]) aralığına düşer

• güç kaynağı bir uyarı verir

• kaynak akımı kesilmediği takdirde

• soğutma ünitesi aktif kalmaya devam eder

- Soğutma sıvısı sirkülasyonu hızı 0,7 l/dk (0,18 gal./dk. [US]) değerinin altına düşerse

• güç kaynağı bir hata mesajı verir

• akış izleme kaynak akımını keser

• soğutma ünitesi kapanır

Level-Sensor fabrika çıkışlı olarak soğutma ünitesine takılmaktadır ve soğutma ünite-
sindeki soğutucu madde seviyesini kontrol eder.

Çalışma biçimi:
Soğutucu madde dolum seviyesi minimum seviyenin altına düşer

- güç kaynağı bir uyarı verir

- kaynak akımı kesilmediği takdirde

- soğutma ünitesi aktif kalmaya devam eder

22

Bağlantı noktaları ve mekanik

bileşenler

23

24

Bağlantı noktaları ve mekanik bileşenler

www.fronius.com

Ser.No.:

Part No.:

(1)

(2)

(3)

(4)

(6)

(7)

(9) (10)

(5)

(8)

Bağlantı soketleri
ve mekanik
bileşenler: Ana
parça CU 2000i
Pro /MC

(1) Kör kapak

(2) Kör kapak

TR

(3) Soğutucu tankı için kapatma kapağı

(4) Bakım ve kullanım için notlar

(5) Soğutucu madde gözetim penceresi

(6) Soğutucu madde geri akış bağlantı soketi (kırmızı)

(7) Soğutucu madde ileri akış bağlantı soketi (mavi)

(8) Anma değerleri plakası

(9) Bağlantı soketi

CU 2000i Pro /MC soğutucu parça ile bağlantı için

(10) Soğutma ünitesi/Güç kaynağı bağlantı soketi

Kaynak sisteminin kurulumuna göre, CU 2000i Pro /MC soğutucu parça veya bir
güç kaynağı ile bağlantı için

25

Bağlantı soketleri

(1) (2) (3) (4) (6)

(7)

(5)

ve mekanik
bileşenler:

Soğutucu parça
CU 2000i Pro /MC

(1) Kör kapak

(2) Kör kapak

(3) Soğutucu madde geri akış bağlantı soketi (kırmızı)

(4) Soğutucu madde ileri akış bağlantı soketi (mavi)

(5) Bağlantı kablosu

CU 2000i Pro /MC ana parça ile bağlantı için

(6) Güç kaynağı bağlantısı

Bir güç kaynağına bağlantı için

(7) Soğutma ünitesi bağlantı soketi

CU 2000i Pro /MC ana parça ile bağlantı için

26

Kurulum ve işletmeye alma

27

28

Kurulumdan ve işletmeye almadan önce

TR

Güvenlik

Kurulum yönet-

meliği

TEHLİKE!

Hatalı kullanım veya hatalı yapılan çalışmalar sebebiyle tehlike.

Ciddi derecede mal ve can kaybı tehlikesi meydana gelebilir.

Bu dokümanda tanımlanan tüm çalışmalar ve fonksiyonlar sadece eğitimli uzman

▶

personel tarafından yerine getirilmeli ve uygulanmalıdır.
Bu doküman komple okunmalı ve anlaşılmalıdır.

▶

Sistem bileşenlerine ait tüm kullanım kılavuzları, özellikle de güvenlik kuralları

▶

komple okunmalı ve anlaşılmalıdır.

TEHLİKE!

Cihazın aşağı düşmesinden veya devrilmesinden doğabilecek tehlike.

Ciddi can ve mal kayıpları meydana gelebilir

Tüm sistem bileşenlerini düz ve sağlam alt zemine hizalı bir şekilde kurun.

▶

TEHLİKE!

Elektrik akımı nedeniyle tehlike.

Elektrik çarpması öldürücü olabilir.

Soğutma ünitesinin düzgün şekilde izole edilmesini sağlayın.

▶

Daima soğutma ünitesinin zeminindeki sac ile zemin arasında hiçbir elektrik ileten

▶

bağlantı bulunmadığından emin olun.
Soğutma ünitesi monte edilmeden önce soğutma ünitesinin zemin sacı ile zemin

▶

arasındaki elektrik ileten tüm parçalar çıkarılmalıdır.

Cihaz, IP23 koruma derecesine göre test edilmiştir, bunun anlamı şudur:

- Ø 12,5 mm'den (49 in.) daha büyük katı yabancı maddelerin girişine karşı koruma

- Düşey doğrultudan 60°'lik açıya kadar püskürtme suyuna karşı koruma

Soğutma havası

Sistem, yan parçaların havalandırma yarıklarından soğutma havasının akışını engelle­meyecek şekilde kurulmalıdır. Cihazın etrafında her zaman 0,5 m (1 ft. 7,69 in.)
ölçüsünde mesafe olmalıdır.

DİKKAT!

Az soğutma havası girişi sebebiyle risk.

Ağır maddi hasarlara neden olabilir.

Hava giriş ve çıkış açıklıkları hiçbir şekilde kısmen bile olsa kapalı halde olma-

▶

malıdır.

Toz

Metal tozların fan ile tesisin doğrudan içerisine emilmediğinden emin olun (örneğin
törpüleme çalışmalarında).

Açık havada işletim

Cihaz, IP23 koruma derecesi uyarınca dışarıya yerleştirilebilir ve çalıştırılabilir. Doğrudan
neme (örn. yağmur nedeniyle) maruz kalması önlenmelidir.

29

Soğutucu mad­deye ilişkin bilgi-

ler

Soğutma ünitesi boş durumda teslim edilir.

Soğutma ünitesini doldurmak için yalnızca üreticinin orijinal soğutma maddesini (Cooling

Liquid FCL 10/20 veya torç soğutucu sıvı) kullanın. Diğer soğutucu maddeler elektrik ilet­kenliği ve yetersiz malzeme uyumluluğu nedeniyle uygun değildir.

Soğutucu madde
pompası için gar-

anti yönetmelik­leri

Amaca uygun
kullanım

Soğutucu madde pompası yalnızca üreticinin orijinal soğutma sıvısı ile birlikte
çalıştırılmalıdır. Soğutucu madde pompasının (kısa süreli de olsa) kuru çalıştırılması
uygun değildir ve soğutucu madde pompasının zarar görmesine neden olur. Bu tür
durumlarda her türlü sorumluluk reddedilir.

Cihaz, sadece Fronius sistem bileşenleriyle bağlantılı olarak kullanılır.

Cihaz yalnızca kullanım amacına uygun şekilde kullanılmalıdır.

Başka türlü ya da bu çerçevenin dışına çıkan kullanımlar, kullanım amacına uygun olarak
kabul edilmez. Bu türden kullanımlardan doğan hasarlardan yanı sıra yetersiz veya hatalı
iş sonuçlarından üretici sorumlu değildir.

Amaca uygun kullanım kapsamına şu hususlar da dahildir

- bu kullanım kılavuzunun tam olarak okunması

- bu kullanım kılavuzundaki tüm talimatlar ile güvenlik kurallarının takip edilmesi

- denetleme ve bakım işlemlerinin yapılması

Cihaz, endüstri ve ticaret alanında kullanılmak üzere tasarlanmıştır. Yaşam alanında kul­lanımdan kaynaklanan zararlardan üretici sorumlu tutulamaz.

30

Soğutma ünitesi ve güç kaynağını taşıma ara­basına / ayaklı konsola vidalayın

Güvenlik

Soğutma ünitesi
ve güç kaynağını
taşıma arabasına

vidalayın

Elektrik akımı nedeniyle tehlike.

Elektrik çarpması öldürücü olabilir.

▶
▶
▶

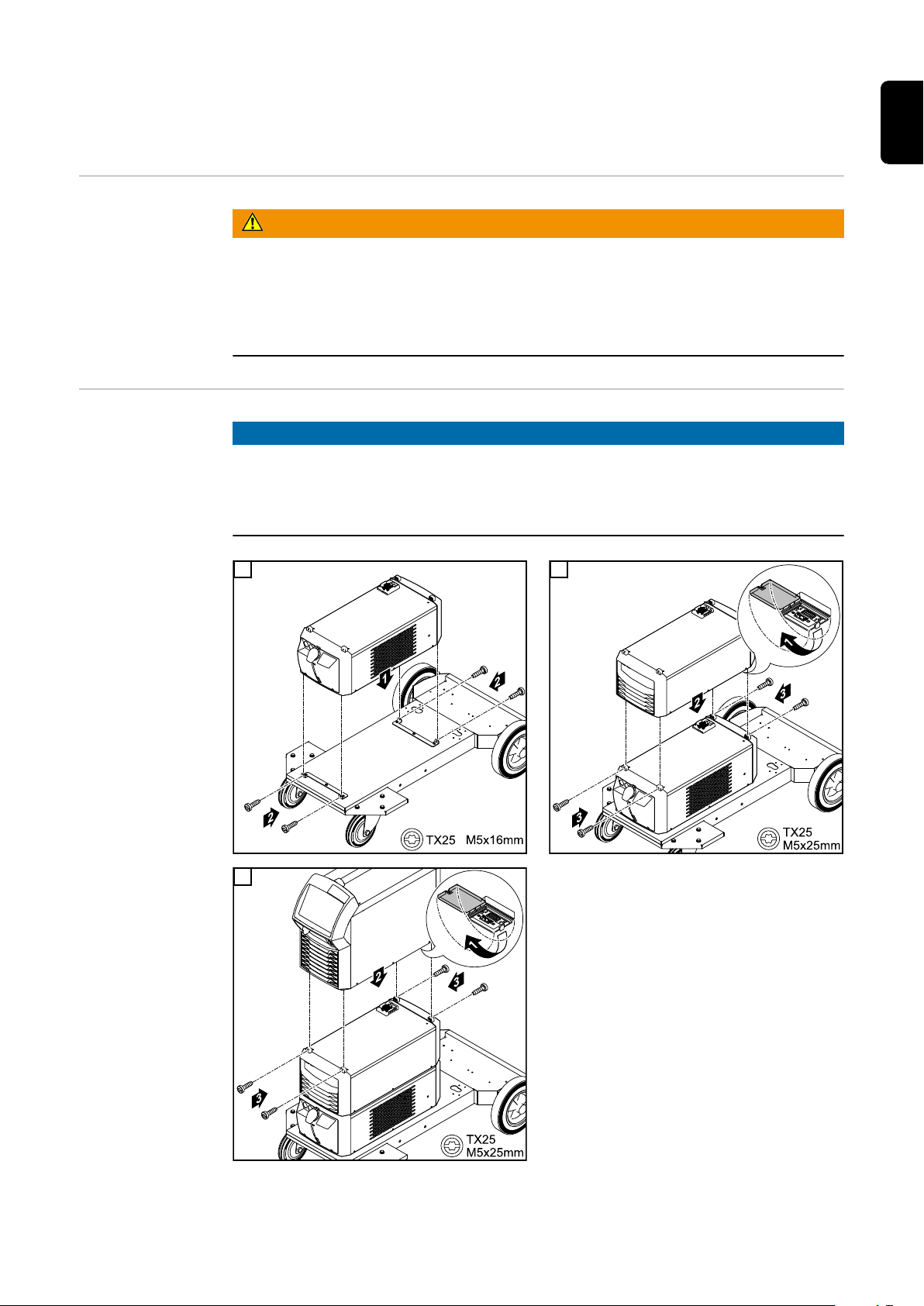

Soğutma ünitesini taşıma arabasına vidalamak için gerekli olan vidalar taşıma ara­basıyla birlikte teslim edilir.

Diğer gerekli olan vidalar soğutma ünitesi ile birlikte teslim edilir.

1 2

TEHLİKE!

Güç kaynağının şebeke şalterini "O" konumuna çevirin.
Güç kaynağını şebekeden ayırın.
güç kaynağının tüm işlemler bitene kadar şebeke ile bağlanmadığından emin olun.

NOT!

TR

3

31

Soğutma ünitesi
ve güç kaynağını

bir ayaklı konsola
vidalayın

NOT!

Soğutma ünitesini ayaklı konsola vidalamak için gerekli olan vidalar ayaklı kon­solla birlikte teslim edilir.

Diğer gerekli olan vidalar soğutma ünitesi ile birlikte teslim edilir.

1 2

3

32

Soğutma ünitesi
ve güç kaynağını
ayaklı iki konsola

vidalayın

NOT!

Soğutma ünitesini ayaklı konsollara vidalamak için gerekli olan vidalar ayaklı kon­sollarla birlikte teslim edilir.

Diğer gerekli olan vidalar soğutma ünitesi ile birlikte teslim edilir.

NOT!

Soğutma ünitesinin ana parçasının üstüne sadece OPT/i TPS 2. NT241 CU 1400i
içeren güç kaynaklarını vidalayın.

1

TR

2

NOT!

Ayaklı iki konsol kullanıyorsanız kaynak sistemlerini, soğutma ünitesinin hava
çıkış girişi dışarıya doğru gösterecek şekilde kurun.

33

Soğutucu madde hortumlarını soğutma ünitesine
bağlayın

Güvenlik

Soğutucu madde
hortumlarını
soğutma ünite-
sine bağlayın

TEHLİKE!

Elektrik akımı nedeniyle tehlike.

Elektrik çarpması öldürücü olabilir.

Güç kaynağının şebeke şalterini "O" konumuna çevirin.

▶

Güç kaynağını şebekeden ayırın.

▶

güç kaynağının tüm işlemler bitene kadar şebeke ile bağlanmadığından emin olun.

▶

NOT!

Soğutucu madde hortumlarını renkli işaretleri gereğince soğutma ünitesinde bulu­nan soğutucu madde ön akış ve soğutucu madde arka akış bağlantısına bağlayın.

NOT!

Aşağıda gösterilen soğutucu madde filtresi opsiyonel olarak sunulmaktadır.

Soğutma ünitesine soğutucu madde hortumlarının bağlanması / Kaynak sisteminin
taşıma arabasına veya bir ayaklı konsola monte edilmesi:

1

2

34

3

* = Bağlantı hortum paketi

Soğutma ünitesine soğutucu madde hortumlarının bağlanması / Kaynak sisteminin
ayaklı iki konsola monte edilmesi:

4

TR

5

35

6

* = Bağlantı hortum paketi

36

Soğutma ünitesini doldurma ve çalıştırma

3

2

max.

1

TR

Soğutma ünite-
sini doldurma

TEHLİKE!

Elektrik akımı nedeniyle tehlike.

Elektrik çarpması öldürücü olabilir.
Aşağıda açıklanan işlemlere başlamadan önce:

Güç kaynağının şebeke şalterini - O - konumuna getirin

▶

Güç kaynağını ağdan ayırın

▶

güç kaynağının tüm işlemler bitene kadar ağ ile bağlanmadığından emin olun

▶

NOT!

Cihazın iç kısmına soğutucu madde girmediğinden emin olun.

Soğutucu maddenin soğutma ünitesinin dışına temas etmesi halinde, soğutucu maddeyi
derhal çıkarın.

1 2

3 4

37

5

Soğutma ünite-
sini çalıştırma

NOT!

Soğutma ünitesini her devreye almadan önce soğutma ünitesinde yeterli soğutucu
madde bulunduğu ve soğutucu maddenin kir içermediğinden emin olun.

NOT!

Kaynak işletimi sırasında soğutma sıvısı sirkülasyonunu düzenli aralıklarla kontrol
edin.

Soğutucu tankında sorunsuz bir geri akış görünür olmalıdır.

Soğutma ünitesinin gerilim beslemesi ve kontrolü güç kaynağı üzerinden sağlanır. Güç
kaynağının şebeke şalteri - I - konumuna alınırsa soğutma ünitesi aşağıda açıklandığı
şekilde çalışmaya başlar.

- Fanlar yaklaşık 5 saniye çalışır.

- Soğutucu madde pompası yaklaşık 3 dakika çalışır. Yaklaşık 3 dakika sonra kaynak
başlamadığı takdirde soğutucu madde pompası ve fan tekrar kapanır.

NOT!

Uzun hortum paketlerinde ilk devreye almadan sona seviye sensörü muhtemelen
bir hata mesajı gösterilmesine yol açar.

Durum böyleyse, tekrardan soğutucu madde doldurun.

İşletim modları

38

NOT!

Tekil işletim modları, güç kaynağında seçilir.

on

- Soğutucu madde pompası, güç kaynağının açılmasıyla birlikte çalışmaya başlar ve
soğutucu madde geri akış sıcaklığına ve soğutma sıvısı sirkülasyonuna bağlı
biçimde elektronik olarak ayarlanır. Bu esnada soğutucu madde pompası en az 1,1
l/dak (0.29 gal./dak [US]) soğutucu madde taşır.

- Fanlar tam yükle çalışır.

- Güç kaynağı kapatılana kadar soğutucu madde pompası ve fan aktif durumda kalır.

off

- Kaynak başlangıcı dahil olmak üzere işletim yok.

auto
(Fabrika ayarı)

- Soğutucu madde pompası ve fan kaynağın başlamasıyla birlikte çalışmaya başlar.

- Kaynak sonunda soğutucu madde pompası ve fan 2 dakika daha çalışmaya devam
eder.

eco

- Soğutucu madde pompası, kaynağın başlamasıyla birlikte çalışmaya başlar ve
soğutucu madde geri akış sıcaklığına ve soğutma sıvısı sirkülasyonuna bağlı
biçimde elektronik olarak ayarlanır. Bu esnada soğutucu madde pompası en az 1
l/dak (0.26 gal./dak [US]) soğutucu madde taşır.

- Ana parçadaki fan 40 °C (104 °F) üstü bir soğutucu madde geri akış sıcaklığından

itibaren çalışmaya başlar ve soğutucu madde geri akış sıcaklığına bağlı şekilde
elektronik olarak ayarlanır.

- Soğutucu parçadaki fan 40 °C (104 °F) üstü bir soğutucu madde geri akış
sıcaklığından itibaren tam yükle çalışmaya başlar.

- Kaynak sonunda ana parçadaki soğutucu madde pompası ve fan soğutucu madde

geri akış sıcaklığına bağlı olarak 2 dakika daha çalışmaya devam eder. Soğutucu
parçadaki soğutucular tam yükle çalışmaya devam eder. 2 dakikanın bitiminden

sonra, tüm fanların ve soğutucu madde pompasının çalışması sona erer.

TR

İşletim modunun
tavsiye edilen

kullanımı

on

Yüksek verimli kaynak için (soğutma ünitesinin maksimum soğutma kapasitesi)

eco

Enerji bakımından verimli soğutma için

- Soğutucu madde pompasının ömrü uzar

- Soğutma ünitesindeki soğutucu daha az kirlenir

- Daha az ses emisyonu

- Daha az güç tüketimi

39

40

Sistem bileşenlerini birbirinden

ayırın

41

42

Sistem bileşenlerini birbirinden ayırın

TR

Güvenlik

Sistem bileşenle­rini birbirinden

ayırın

TEHLİKE!

Elektrik akımı nedeniyle tehlike.

Elektrik çarpması öldürücü olabilir.

Güç kaynağının şebeke şalterini "O" konumuna çevirin.

▶

Güç kaynağını şebekeden ayırın.

▶

güç kaynağının tüm işlemler bitene kadar şebeke ile bağlanmadığından emin olun.

▶

DİKKAT!

Sıcak soğutucu madde nedeniyle tehlike.

Yanık meydana gelebilir.

Aşağıda açıklanan işlemleri sadece soğutucu madde soğuduğunda gerçekleştirin.

▶

NOT!

Aşağıdaki bilgiler tüm olası sistem kurulumlarında dikkate alınmalıdır (taşıma ara­basında kaynak sistemi, ayaklı iki konsolda kaynak sistemi, .

..).

DİKKAT!

Güç kaynağı / Soğutma ünitesi alt kısım bağlantısında kısa devre oluşması sonucu
can kaybı ve maddi hasar tehlikesi.

Kirler ve hasarlar bağlantıda kısa devrelere yol açabilir. Güç kaynağı / Soğutma ünitesi
söküldükten sonra daima kapak klapesi (1) takılmalıdır.

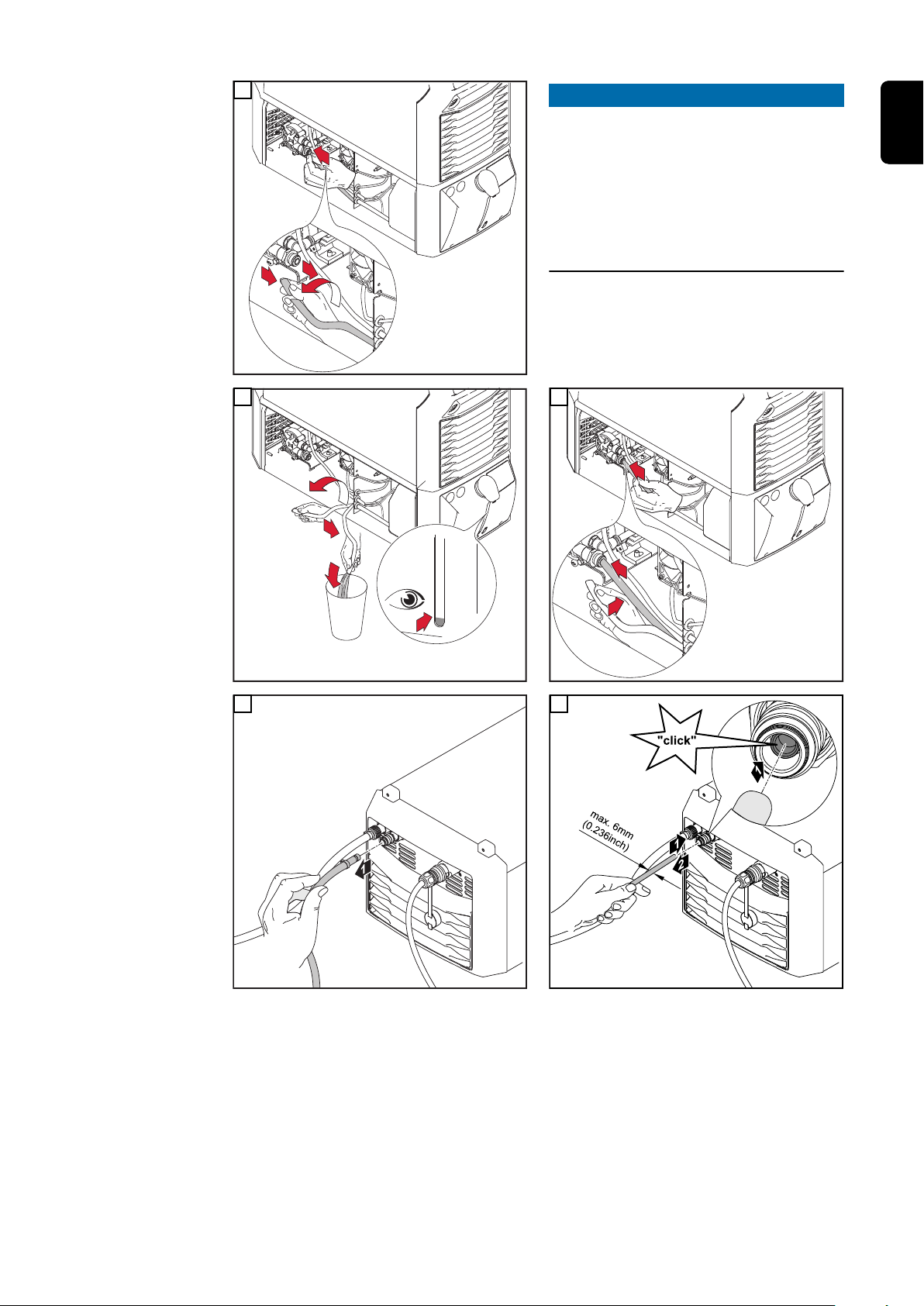

Soğutucu madde hortumlarını soğutma ünitesinden ayırın

1

43

"click"

"click"

8

5

3

6

3

6

4

7

(1)

(1)

2

44

Arıza tespiti, arıza giderme

45

46

Arıza tespiti, arıza giderme

TR

Güvenlik

TEHLİKE!

Hatalı yapılan çalışmalar sebebiyle tehlike.

Ciddi can ve mal kayıpları meydana gelebilir

Aşağıda açıklanan tüm işlemler yalnızca eğitimli uzman personel tarafından

▶

yapılmalıdır.
Bu doküman komple okunmalı ve anlaşılmalıdır.

▶

Sistem bileşenlerine ait tüm kullanım kılavuzları, özellikle de güvenlik kuralları

▶

komple okunmalı ve anlaşılmalıdır.

TEHLİKE!

Elektrik akımı nedeniyle tehlike.

Elektrik çarpması öldürücü olabilir.

Güç kaynağının şebeke şalterini "O" konumuna çevirin.

▶

Güç kaynağını şebekeden ayırın.

▶

güç kaynağının tüm işlemler bitene kadar şebeke ile bağlanmadığından emin olun.

▶

Cihazı uygun bir ölçme aleti yardımıyla açtıktan sonra, elektrik yüklü iş parçalarının

▶

(örn. kondansatörler) deşarj olduğundan emin olun.

TEHLİKE!

Yetersiz koruyucu iletken bağlantıları sebebiyle tehlike.

Ciddi can ve mal kayıpları meydana gelebilir.

Mahfaza vidaları, mahfazanın topraklaması için uygun bir koruyucu iletken bağlantısı

▶

teşkil eder ve hiç bir şekilde güvenilir koruyucu iletken bağlantısı olmayan diğer vida­larla değiştirilmemelidir.

DİKKAT!

Sıcak soğutucu madde nedeniyle tehlike.

Yanık meydana gelebilir.

Aşağıda açıklanan tüm işlemleri sadece soğutucu madde soğuduğunda

▶

gerçekleştirin.

DİKKAT!

Soğutucu madde sızması nedeniyle risk.

Ağır maddi hasarlara neden olabilir.

Cihazın iç kısmına soğutucu madde girmediğinden emin olun.

▶

Soğutucu maddenin soğutma ünitesinin dışına temas etmesi halinde, soğutucu mad-

▶

deyi derhal çıkarın.

Arıza tespiti, arıza
giderme

Cihazın seri numarasını ve konfigürasyonunu not edin ve aşağıda belirtilmemiş bir arıza
meydana geldiğinde

- Aşağıda listelenmemiş olan hatalar söz konusu olduğunda

- sözü edilen arıza giderme yöntemlerinin işe yaramaması durumunda

47

Çok az soğutma sıvısı sirkülasyonu mevcut veya hiç yok

Nedeni:

Çözüm:

Soğutucu madde seviyesi çok düşük
Soğutucu madde ilave edin

Nedeni:

Çözüm:

Nedeni:

Çözüm:

Nedeni:

Çözüm:

Nedeni:

Çözüm:

Çok düşük soğutma gücü

Nedeni:

Çözüm:

Nedeni:

Çözüm:

Soğutma ünitesi dolaşımında dar nokta veya yabancı madde
Dar noktayı veya yabancı maddeyi uzaklaştırın

Soğutucu madde kirli
Soğutucu maddenin değiştirin, bakınız Soğutucu maddeyi değiştirme

sayfa 54.

Soğutucu madde geri akış bağlantı soketinde soğutucu madde filtresi
tıkanmış

Soğutucu madde filtresini temiz musluk suyu ile temizleyin veya filtre ele­manını değiştirin

Soğutucu madde pompası arızalı
Servise danışın

Soğutucu kirlenmiş
Soğutucuyu kuru basınçlı hava ile temizleyin

Fan arızası

Servise danışın

Nedeni:

Çözüm:

Akustik olarak yüksek çalışma gürültüsü

Nedeni:

Çözümü:

Nedeni:

Çözümü:

Torç çok ısınıyor

Nedeni:

Çözüm:

Nedeni:

Çözüm:

Nedeni:

Çözüm:

Soğutucu madde pompası arızalı
Servise danışın

Soğutucu madde seviyesi çok düşük
Soğutucu madde ilave edin

Soğutucu madde pompası arızalı
Servise danışın

Soğutma ünitesi çok düşük boyutlandırılmış
Devrede kalma oranına ve yük sınırlarına dikkat edin

Torç çok düşük boyutlandırılmış
Devrede kalma oranına ve yük sınırlarına dikkat edin

Soğutma sıvısı sirkülasyonu hızı çok düşük
Soğutucu madde seviyesini kontrol edin. Gerekli olduğu takdirde soğutucu

madde doldurun
Soğutucu maddeyi kir olup olmadığına dair kontrol edin. Gerekirse soğutucu
maddeyi değiştirin, bunun için bakınız Soğutucu maddeyi değiştirme
sayfa 54.

48

Nedeni:

Çözüm:

Soğutma sıvısı sirkülasyonu çok düşük, soğutucu madde pompası takılı
takmış

Servise danışın

Bakım, onarım ve atık yönetimi

49

50

Bakım, onarım ve atık yönetimi

TR

Güvenlik

TEHLİKE!

Hatalı yapılan çalışmalar sebebiyle tehlike.

Aşağıda açıklanan tüm işlemler yalnızca eğitimli uzman personel tarafından yapılmalıdır.

Bu doküman komple okunmalı ve anlaşılmalıdır.

▶

Sistem bileşenlerine ait tüm kullanım kılavuzları, özellikle de güvenlik kuralları

▶

komple okunmalı ve anlaşılmalıdır.

TEHLİKE!

Elektrik akımı nedeniyle tehlike.

Elektrik çarpması öldürücü olabilir.

Güç kaynağının şebeke şalterini "O" konumuna çevirin.

▶

Güç kaynağını şebekeden ayırın.

▶

güç kaynağının tüm işlemler bitene kadar şebeke ile bağlanmadığından emin olun.

▶

Cihazı uygun bir ölçme aleti yardımıyla açtıktan sonra, elektrik yüklü iş parçalarının

▶

(örn. kondansatörler) deşarj olduğundan emin olun.

TEHLİKE!

Yetersiz koruyucu iletken bağlantısı sebebiyle tehlike.

Ciddi can ve mal kayıpları meydana gelebilir.

Mahfaza vidaları, mahfazanın topraklaması için uygun bir koruyucu iletken bağlantısı

▶

teşkil eder ve hiç bir şekilde güvenilir koruyucu iletken bağlantısı olmayan diğer vida­larla değiştirilmemelidir.

DİKKAT!

Sıcak soğutucu madde nedeniyle tehlike.

Yanık meydana gelebilir.

Aşağıda açıklanan tüm işlemleri sadece soğutucu madde soğuduğunda

▶

gerçekleştirin.

DİKKAT!

Soğutucu madde sızması nedeniyle risk.

Ağır maddi hasarlara neden olabilir.

Cihazın iç kısmına soğutucu madde girmediğinden emin olun.

▶

Soğutucu maddenin soğutma ünitesinin dışına temas etmesi halinde, soğutucu mad-

▶

deyi derhal çıkarın.

Genel bilgiler Cihaz normal çalıştırma koşulları altında sadece çok az bakım ve onarım gerektirir.

Bununla birlikte kaynak sistemi yıllarca çalışabilir durumda tutmak için birkaç noktaya
dikkat etmek zorunludur.

51

Soğutma ünitesi

(1)

(2)

(3)

bakımı ve onarımı
için semboller

(1) Soğutucu maddeyi değiştirme
(2) Soğutucuyu havayla temizleme
(3) Kullanım kılavuzunu okuma

Uygun bakım aralıkları ve bakım işlemleri
aşağıdaki sayfalarda detaylı olarak
açıklanmıştır.

Bakım aralıkları,
bakım işleri

Her devreye alma esnasında

DİKKAT!

Soğutucu madde olmadan devreye alma sonucu risk.

Ağır maddi hasarlara neden olabilir.

Su soğutmalı sistem bileşenleri soğutucu madde olmadan çalıştırılırsa, bu genellikle

▶

sistem bileşenlerinde hasara neden olur.
Bu türden kullanımlardan doğan hasarlardan üretici sorumlu değildir ve garanti

geçersizdir

- Tüm hortum paketleri, torçlar ve şasi bağlantısının hasar görmemiş olduğundan
emin olun

- Cihazın etrafındaki boş alanın 0,5 m (1 ft. 7,69 in.) olduğundan ve böylece soğutma
havasının serbestçe içeri akabileceğini ve çıkabileceğini kontrol edin

- Tüm sistem bileşenleri arasındaki vida bağlantılarının iyi yapıldığından emin olun

- Kaynak sisteminin tüm soğutucu madde bağlantılarının sızdırmaz olduğundan emin
olun

- Soğutucu tankındaki soğutucu madde geri akış miktarını kontrol edin

- Soğutucu madde geri akışı olmadığı takdirde bunun nedenini bulun ve giderin

Haftada bir defa

- Soğutucu madde seviyesini kontrol edin. "min" işaretinin altındaki soğutucu madde
seviyesine kadar soğutucu madde takviye edin

- Soğutucu maddenin saf olduğunu kontrol edin. Gerektiği takdirde soğutucu maddeyi
değiştirin

52

DİKKAT!

İzin verilmeyen soğutucu madde sebebiyle risk.

Ağır maddi hasarlara neden olabilir.

Soğutma ünitesini doldurmak için yalnızca üreticinin orijinal soğutma maddesini

▶

(Cooling Liquid FCL 10/20 veya torç soğutucu sıvı) kullanın.
Diğer soğutucu maddeler elektrik iletkenliği ve yetersiz malzeme uyumluluğu nede-

▶

niyle uygun değildir.

Her 2 ayda bir

- Eğer varsa: Soğutucu madde filtresini kirlenme bakımından kontrol edin ve gerekirse
temizleyin

Her 6 ayda bir

1

- Soğutucuyu havayla temizleme

3 vardiyalı işletmede etanol bazlı soğutucu maddede her 6 ayda bir

- Soğutucuyu havayla temizleme

- Soğutucu maddeyi değiştirme

1 vardiyalı işletmede etanol bazlı soğutucu maddede her 12 ayda bir

- etanol bazlı soğutucu maddeyi değiştirme

3 vardiyalı işletmede FCL 10/20 soğutucu maddede her 12 ayda bir

- Soğutucu maddeyi değiştirme

1 vardiyalı işletmede FCL 10/20 soğutucu maddede her 24 ayda bir

- Soğutucu maddeyi değiştirme

TR

Soğutucuyu hav­ayla temizleme

Soğutucuyu havayla temizleme:

NOT!

Aşağıdaki şekilde daha iyi bir gösterim sağlamak için soğutma ünitesi güç kaynağı
olmadan gösterilmiştir.

Soğutma ünitesini havayla temizlerken güç kaynağı soğutucu ünitede kalabilir.
Her durumda, "Bakım, Onarım ve Atık Yönetimi" bölümünün başında yer alan "Güvenlik"
kısmındaki talimatlara uyun.

DİKKAT!

Elektronik yapı parçaların hasar görme tehlikesi.

Elektronik yapı parçalarına yakın mesafeden basınçlı hava üflemeyin.

▶

Cihaz yan parçalarını demonte edin ve soğutucuyu temizleyin

1

Yoğun toz durumunda: Cihazın yan parçalarını demonte edin ve cihazın iç kısmını

2

kuru, düşük basınçlı hava üfleyerek temizleyin

Ana parça Soğutucu parça

53

Soğutucu mad-

2

1

6

4

5

3

deyi değiştirme

Soğutucu maddeyi değiştirme:

DİKKAT!

Kaynak akımının ve arkın istenmeyen ateşlenmesinin neden olduğu yaralanma ve
maddi hasar tehlikesi.

Çalışmaya başlamadan önce:

kaynak sistemi ve iş parçası arasındaki şasi bağlantısını kesin

▶

Kullanılan torçtan kaynak telini çıkartın

▶

sisteme göre, güç kaynağı veya tel sürme ünitesinden tel makarası veya tel bobinini

▶

çıkartın

NOT!

Soğutucu maddeyi atık su kanalizasyonu aracılığıyla atmayın.

Soğutucu maddenin atılması sadece geçerli ulusal ve bölgesel hükümlere göre
yapılmalıdır.

NOT!

Soğutma ünitesini doldurmak için yalnızca üreticinin orijinal soğutma maddesini
kullanın.

1

54

1

3

2

4

2

2

1

3

4

min.

1

2

NOT!

Soğutucu madde hortumunu soğutucu

TR

madde pompasının bağlantı soketinden
çıkardıktan sonra, soğutucu madde
hortumunu derhal çıkarın.

Böylece cihazın iç kısmına mümkün
olduğunca az soğutucu madde girer.
Cihazın iç kısmına veya dış yüzeyine giren
soğutucu maddeyi hemen çıkarın.

3

4

5 6

55

4

3

max.

2

1

7 8

1

2

3

9

Tüm hortum bağlantılarının kurallara uygun şekilde yapıldığından ve sızdırmaz

10

olduğundan emin olun
Cihazın içinde ve dış tarafında soğutucu madde bulunmadığından emin olun

11

12

Atık yönetimi Atığa çıkartma sadece geçerli ulusal ve bölgesel hükümlere göre yapılmalıdır.

56

Teknik özellikler

57

58

Teknik özellikler

Genel Soğutma ünitesinin soğutma kapasitesi şunlara bağlıdır:

- Ortam sıcaklığı

- Basma yüksekliği

- Akış miktarı Q (l/dk)Akış miktarı Q, bağlantı hortumu paketinin uzunluğuna ve hor­tum çapına bağlıdır

TR

CU 2000i Pro /MC

Besleme gerilimi 24 V DC

Akım tüketimi maks. 6,5 A

Q = 1 l/dk + 25 ° C (77 ° F)
Q = 1 l/dk + 40 ° C (104 ° F)
Q = maks. + 25 ° C (77 ° F)
Q = maks. + 40 ° C (104 ° F) durumunda
soğutma kapasitesi

Maks. basma yüksekliği, 5 bar (72.52 psi)
pompa basıncında

Maks. debi 3 l/dk

4750 U/dk'da (4750 rpm) maks. pompa
basıncı, işletim modu auto

6500 U/dk'ya (6500 rpm) kadar maks.
pompa basıncı, işletim modu eco ve açık

Pompa Contasız santrifüj pompa

Pompa kullanım ömrü 30.000 saate kadar

Soğutucu madde içeriği 6 l

147 ft'ye kadar. 7.65 in.

0.79 gal./dk [US]

2000 W
1500 W
3200 W
2400 W

45 m

4 bar

58.02 psi

5 bar

72.52 psi

1.59 gal. [US]

Koruma derecesi IP 23

Ana parça ebatlar, u/g/y 710/300/230 mm

27.95/11.81/9.06 in.

Soğutucu parça ebatlar, u/g/y 660/300/230 mm

25.98/11.81/9.06 in.

Ağırlık (soğutucu madde hariç) 23 kg

50.71 lb.

Akış izleme
(sensör)

Soğutucu madde sıcaklık kontrol sistemi 68 ° C (154,4 ° F) aşıldığında uyarı,

Sensör seviyesi Uyarı veya hata mesajı

Test onay işareti CE, CSA

1 - 0,7 l/dk (0.26 - 0.18 gal./dk [US])

olduğunda uyarı,

0,7 l/dk (0.18 gal./dk [US]) altına

inildiğinde hata mesajı

70 ° C (158 ° F) üzerine çıkıldığında hata

mesajı

59

FRONIUS INTERNATIONAL GMBH

Froniusstraße 1

A-4643 Pettenbach

AUSTRIA

[e-mail]

www.fronius.com

Under www.fronius.com/contact you will find the addresses

of all Fronius Sales & Service Partners and locations
