Kranaufhängung VR 3300
Crane hoisting fixture VR 3300
Suspension de grue VR 3300
Montageanleitung
Systemerweiterung
Fitting instructions
System extension
Instructions de montage
Extension système
42,0410,1066 001-18062013
0
Kranaufhängung VR 3300
DE
Lieferumfang
Benötigtes Werkzeug
(1) Kranaufhängung VR 3300 (2-teilig)
(2) 4 Schrauben TX 25
(3) diese Montageanleitung (nicht ab-
gebildet)
(1)
(2)
- Schraubendreher TX 25
- Drehmoment-Schlüssel
Sicherheit
WARNUNG! Fehlbedienung und fehlerhaft durchgeführte Arbeiten können
schwerwiegende Personen- und Sachschäden verursachen.
Alle in diesem Dokument beschriebenen Arbeiten und Funktionen dürfen nur von
geschultem Fachpersonal ausgeführt werden, wenn folgende Dokumente vollständig gelesen und verstanden wurden:
- dieses Dokument
- sämtliche Dokumente der Systemkomponenten, insbesondere Sicherheitsvorschriften
WARNUNG! Ein elektrischer Schlag kann tödlich sein. Vor Beginn der Arbeiten
- Netzschalter der Stromquelle in Stellung - O - schalten
- Stromquelle vom Netz trennen
- ein verständliches Warnschild gegen Wiedereinschalten anbringen
- den Drahtvorschub von allen Systemkomponenten trennen
WARNUNG! Gefahr schwerwiegender Personen- und Sachschäden durch umstürzende oder herabfallende Gegenstände. Alle in diesem Dokument beschriebenen Schrauben mit dem angegebenen Anzugsmoment festschrauben.
1

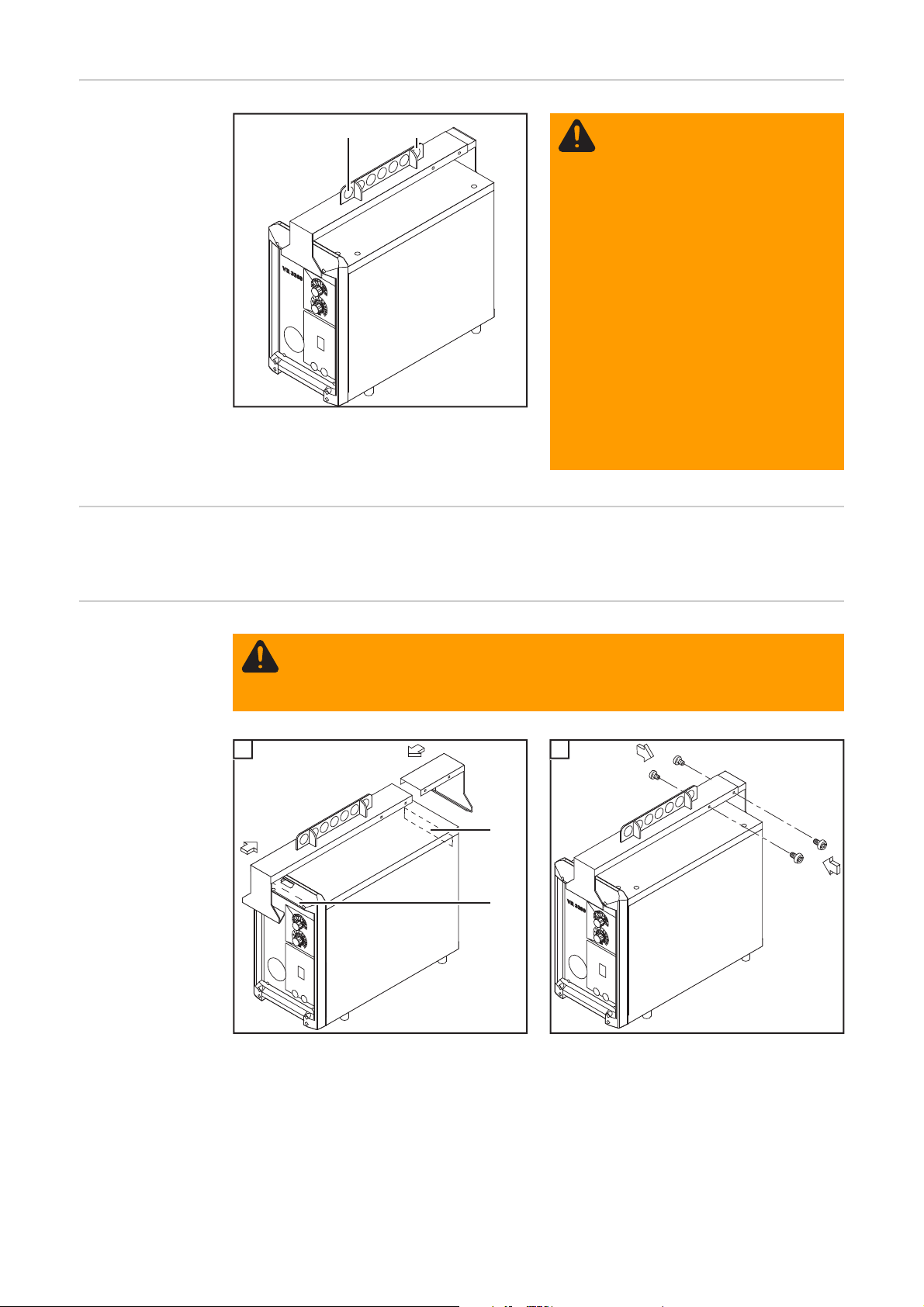

Vorgaben für den
(1)(1)
2
Transport mittels
Kran
WARNUNG! Gefahr schwerwie-
gender Personen- und Sachschäden durch umstürzende oder
herabfallende Gegenstände. Bei
Krantransport:
- Ketten und Seile nur an den
Aufhängungspunkten (1) einhängen
- Ketten und Seile immer an
beiden Aufhängungspunkten
(1) einhängen
- Ketten und Seile in einem
möglichst geringen Winkel
zur Senkrechten führen
- Alle Systemkomponenten
vom Drahtvorschub abschließen
- Drahtspule / Korbspule dem
Drahtvorschub entnehmen
Maximale Traglast
Kranaufhängung
montieren
Die maximale Traglast der Kranaufhängung beträgt 33 kg.
WARNUNG! Gefahr schwerwiegender Personen- und Sachschäden durch umstürzende oder herabfallende Gegenstände. Nach der Montage der Kranaufhängung sicherstellen, dass beide Teile der Kranaufhängung in den Ausnehmungen
(1) und (2) des Drahtvorschubes arretiert sind.
1
(1)
(2)
Anzugsmoment = 3,5 Nm
2
Crane hoisting fixture VR 3300

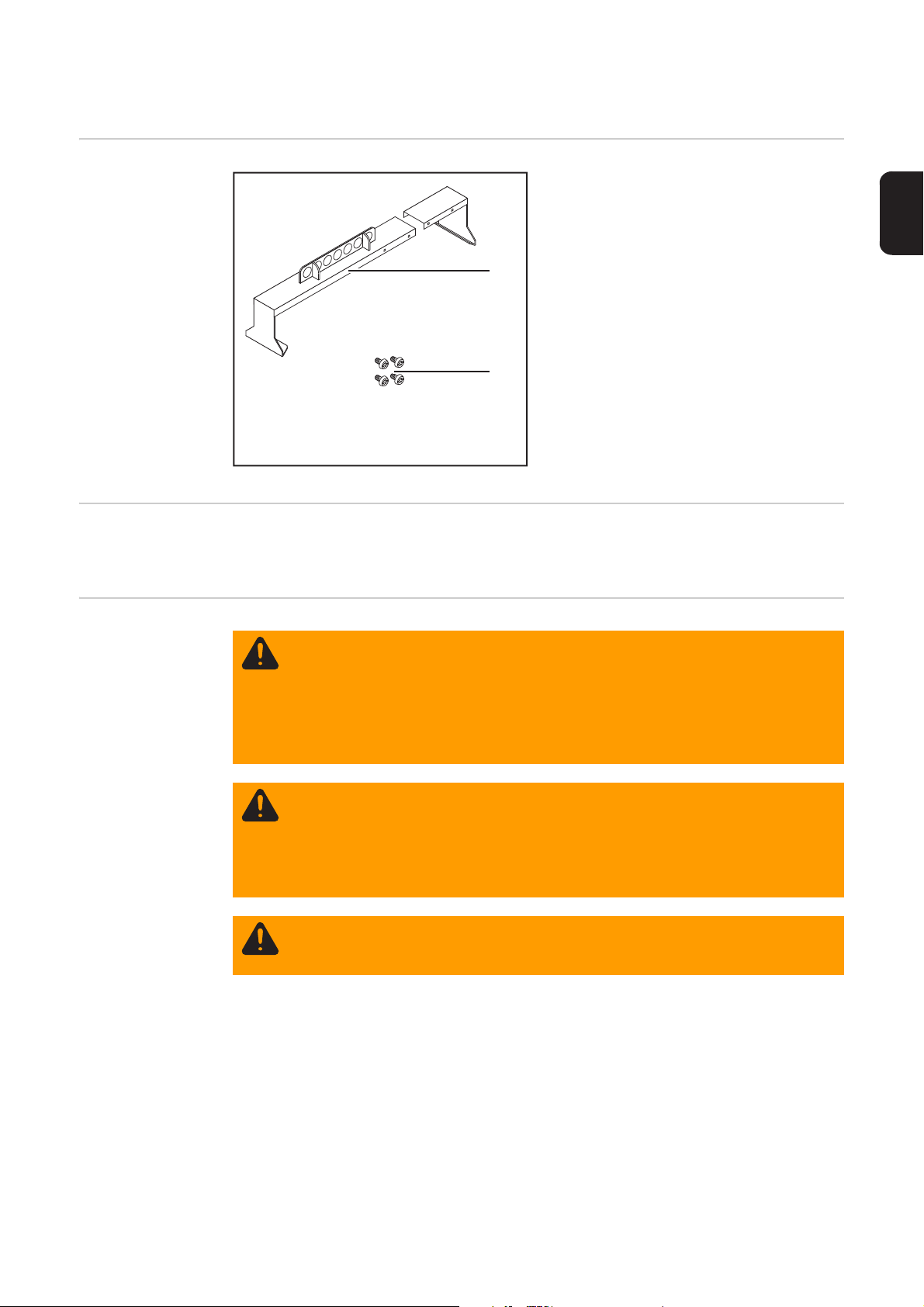

Scope of supply
Tools required - TX 25 screwdriver
- Torque wrench
(1)
(2)
(1) VR 3300 crane attachment (2-part)
(2) Four TX 25 screws
(3) These fitting instructions (not
shown)
EN
Safety
WARNING! Incorrect operation or shoddy workmanship can cause serious injury
or damage.
All functions described in this document may only be carried out by trained and
qualified personnel after they have fully read and understood the following documents:
- this document
- all documents relating to the system components, especially the safety rules
WARNING! An electric shock can be fatal. Before starting work:
- turn the power source mains switch to the "O" position
- disconnect the power source from the mains
- put up an easy-to-understand warning sign to stop anybody inadvertently
switching it back on again
- disconnect the wire-feed unit from all system components
WARNING! Risk of serious injury and damage from articles being dropped or falling over. Tighten all the screws mentioned in this document to the specified tightening torque.
3

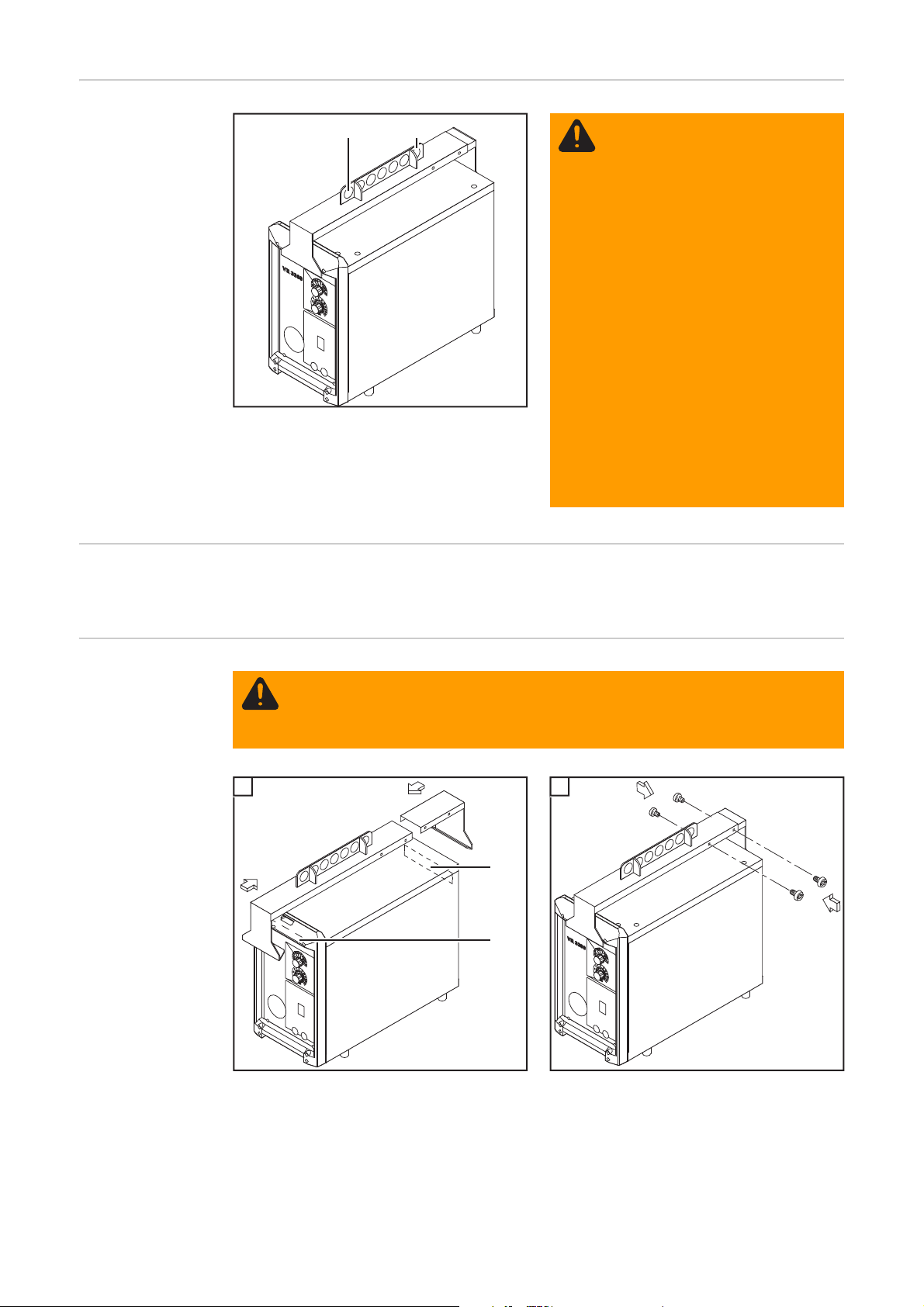

Instructions for
(1)(1)
2
transporting with
the crane
Maximum load The maximum permitted load on the crane attachment is 33 kg.
WARNING! Risk of serious injury
and damage from articles being
dropped or falling over. When
transporting by crane:
- hook chains and ropes onto
the suspension points (1) only
- always hook chains and
ropes onto both suspension
points (1)
- route chains and ropes so
they are at the smallest possible angle to the vertical
- disconnect all system components from the wire-feed unit
- take wirespool/basket-type
spool off the wire-feed unit
Fitting the crane
attachment
WARNING! Risk of serious injury and damage from articles being dropped or fall-
ing over. After fitting the crane attachment, check that both parts of the crane attachment are securely engaged in recesses (1) and (2) of the wire-feed unit.
1
(1)
(2)
Tightening torque = 3.5 Nm
4
Suspension de grue VR 3300

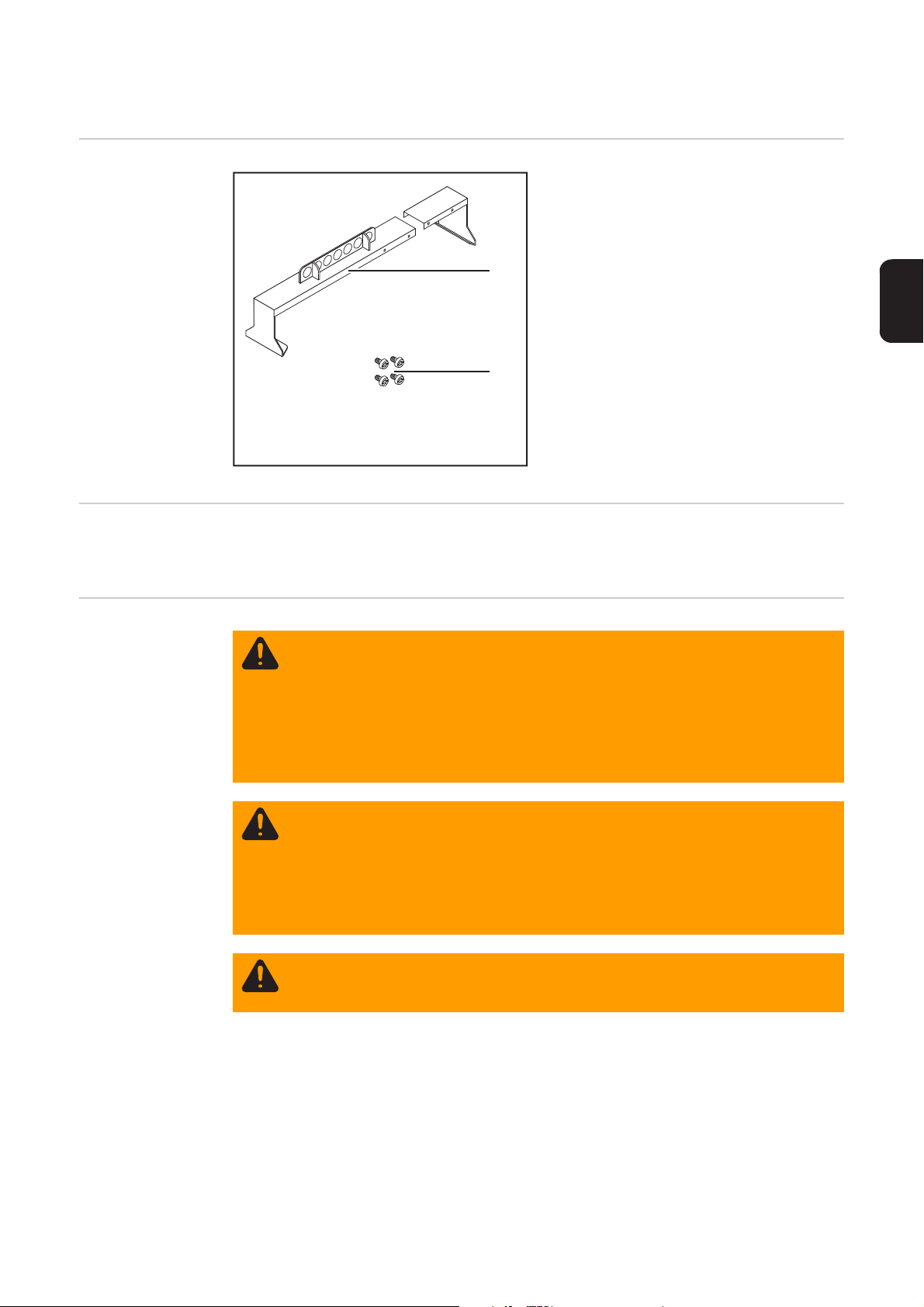

Contenu de la livraison
Outillage nécessaire
- Tournevis TX 25
- Clé dynamométrique
(1)
(2)
(1) Dispositif d'accrochage pour grue
VR 3300 (en 2 parties)
(2) 4 vis TX 25
(3) les présentes Instructions de mon-
tage (non représentées)
FR
Sécurité
AVERTISSEMENT ! Les erreurs de manipulation ou les erreurs en cours d'opé-
ration peuvent entraîner des dommages corporels et matériels graves.
Tous les travaux et fonctions décrits dans le présent document ne doivent être
effectués que par un personnel qualifié ayant entièrement lu et compris les documents suivants :
- le présent document,
- tous les documents relatifs aux composants périphériques, en particulier les
consignes de sécurité.
AVERTISSEMENT ! Une décharge électrique peut être mortelle. Avant d'entamer les travaux :
- Placer l'interrupteur secteur de la source de courant en position - O -.
- Débrancher la source de courant du secteur.
- Apposer un panneau d'avertissement compréhensible afin de prévenir toute
remise en marche.
- Débrancher le dévidoir de tous les composants périphériques.
AVERTISSEMENT ! Risque de dommages corporels et matériels graves en cas
de chute ou de basculement d'objets. Visser toutes les vis décrites dans ce document avec le couple de serrage indiqué.
5
Prescriptions
(1)(1)
2
pour le transport
avec grue
AVERTISSEMENT ! Risque de
dommages corporels et matériels
graves en cas de chute ou de basculement d'objets. Pour le transport par grue :
- Accrocher les chaînes et les
câbles uniquement aux points
prévus à cet effet (1).
- Toujours accrocher les chaînes et les câbles aux deux
points prévus à cet effet (1).
- Positionner les chaînes et les
câbles dans un angle aussi
réduit que possible par rapport à la verticale.
- Déconnecter tous les composants périphériques du dévidoir.
- Retirer la bobine de fil ou la
bobine type panier du dévidoir.
Capacité de charge maximale
Monter le dispositif d'accrochage
pour grue
La capacité de charge maximale du dispositif d'accrochage pour grue est de 33 kg.
AVERTISSEMENT ! Risque de dommages corporels et matériels graves en cas
de chute ou de basculement d'objets. Après le montage, s'assurer que les deux
parties du dispositif d'accrochage pour grue soient bloquées dans les évidements
(1) et (2) du dévidoir.
1
(1)
(2)
Couple de serrage = 3,5 Nm
6
DE German Deutsch EN English English FR French Française
EU-KONFORMITÄTSERKLÄRUNG 2012
EC-DECLARATION OF CONFORMITY 2012
DECLARATION DE CONFORMITE DE LA CE, 2012
Wels-Thalheim, 2012-04-24
eingapmoc aLrerutcafunaMamriF eiD
FRONIUS INTERNATIONAL GMBH
Günter Fronius Straße 1, A-4600 Wels-Thalheim
erklärt in alleiniger Verantwortung,
dass folgendes Produkt:
Kranaufhängung VR 3300
Lastaufnahmemittel
auf das sich diese Erklärung
bezieht, mit folgenden Richtlinien
bzw. Normen übereinstimmt:
Richtlinie 2006/42/EG
Maschinenrichtlinie
Europäische Normen inklusive
zutreffende Änderungen
Die oben genannte Firma hält
Dokumentationen als Nachweis der
Erfüllung der Sicherheitsziele und
die wesentlichen Schutzanforderungen zur Einsicht bereit.
Dokumentationsverantwortlicher:
(technische Dokumentation)
Ing. Josef Feichtinger
Günter Fronius Straße 1
A - 4600 Wels-Thalheim
Hereby certifies on its sole
responsibility that the following
product:
Kranaufhängung VR 3300
lifting accessories
which is explicitly referred to by this
Declaration meet the following
directives and standard(s):
Directive 2006/42/EC
Machinery Directive
European Standards including
relevant amendments
Documentation evidencing
conformity with the requirements of
the Directives is kept available for
inspection at the above
Manufacturer.
person responsible for documents:
(technical documents)
Ing. Josef Feichtinger
Günter Fronius Straße 1
A - 4600 Wels-Thalheim
se déclare seule responsable du fait
que le produit suivant:
Kranaufhängung VR 3300
les accessoires de levage
qui est l’objet de la présente
déclaration correspondent aux
suivantes directives et normes:
Directive 2006/42/CE
Directive aux machines
Normes européennes avec
amendements correspondants
En tant que preuve de la satisfaction
des demandes de sécurité la
documentation peut être consultée
chez la compagnie susmentionnée.
responsable documentation:
(technique documentation)
Ing. Josef Feichtinger
Günter Fronius Straße 1
A - 4600 Wels-Thalheim
2012
ppa. Mag.Ing.H.Hackl
7
