Fronius control unit FCU-20 Flyer Welding Automation [DE]

/ Perfect Welding / Solar Energy / Perfect Charging

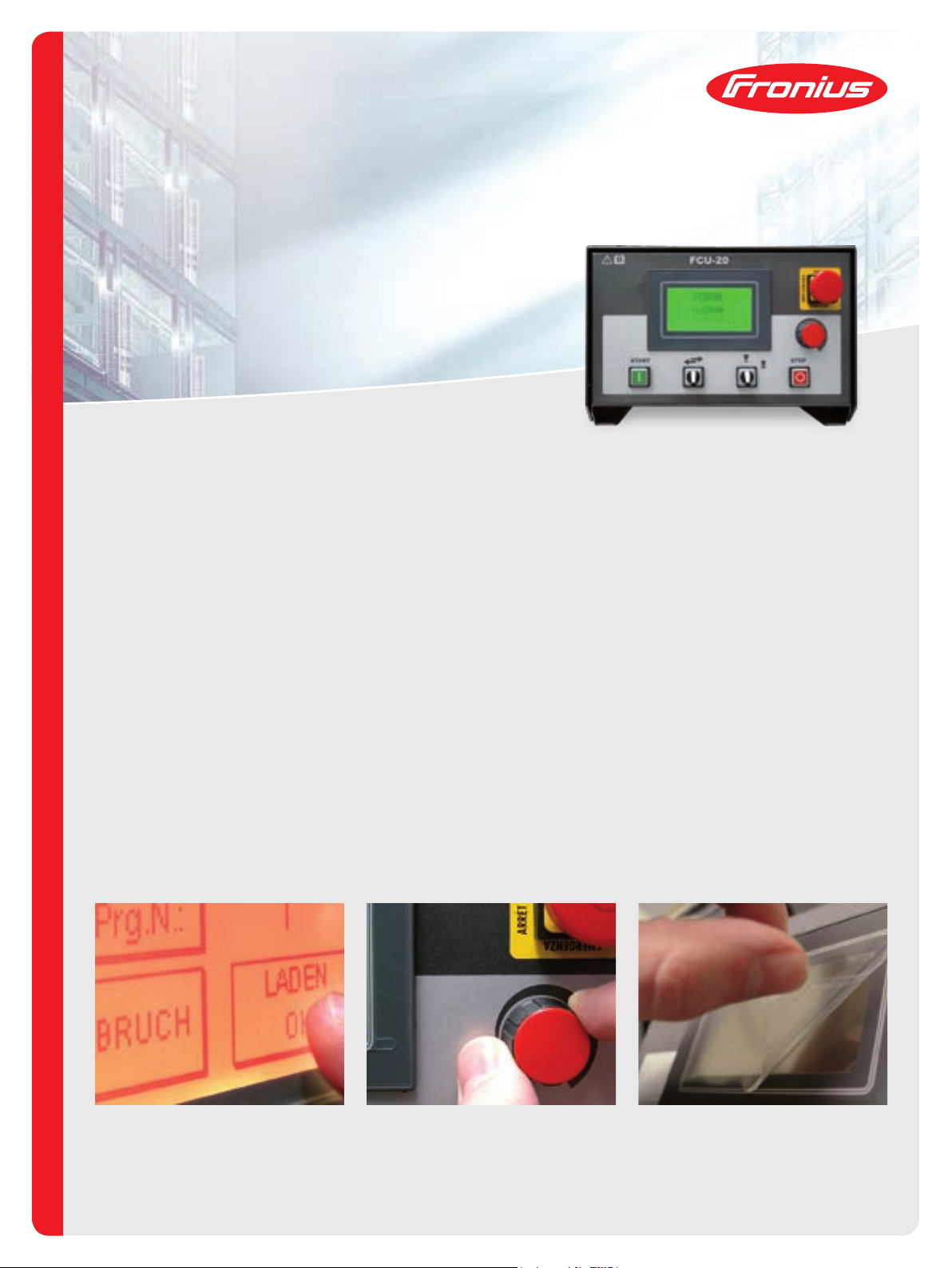

STEUERGERÄT FCU-20

/ Steuerung zum mechanisierten Rundnahtschweißen

/

Das FCU-20 ist eine kompakte Steuerung für Drehtische (FTT 10/40/150, FRT 50/150H), speziell für mechanisierte

Rundnahtschweißaufgaben (MIG/MAG, WIG und Plasma)

SERIENAUSSTATTUNG

/ Touchscreen Display mit grafischer Benutzerführung
/ Auswechselbare Display-Schutzfolie
/ Sprachauswahl: DE, EN, ES, CZ, IT, FR
/ Alternative Bedienung über Multifunktionsrad (Drehen
& Klicken)
/ Parameteranwahl und -korrektur auch während dem
Programmablauf möglich
/ SPS-Steuerung mit Frequenzumrichter
/ EMV-Gehäuse
/ 2-Takt Betrieb
/ Steuerleitungen zum Drehtisch 3,5 m
/ Steuerleitungen zur Stromquelle 5 m
/ Netzkabel mit Stecker 5 m

OPTIONEN UND ZUBEHÖR

/ Rob 3000 Interface für Jobumschaltung
/ E-Set Jobumschaltung 2. Stromquelle
/ E-Set Ansteuerung FRC-1 Fußfernregler
/ E-Set Ansteuerung FRT 150 Drehtisch
/ E-Set Versatzachse
/ Verbindungskabel 5 m zu FCU-11/FCU-12
/ Verbindungskabel 3 m zu KD 4010 Drahtvorschub
/ Verbindungskabel 5 m zu FPT (Pneumatische Brenner­zustellung)
/ Aufnahme FCU (Ständer für FCU Steuergeräte)

/ Touch Screen / Multifunktionsrad

/ Wechselbare Schutzfolie

Text und Abbildungen entsprechen dem tech nischen Stand bei Dr ucklegung. Änder ungen vorbehalten.

Alle Angaben sind trotz sorgfältiger Bearbeit ung ohne Gewähr - Ha ftung ausgeschlo ssen. Urheberrecht © 2011 Fronius™. Al le Rechte vorbehalten .

FUNKTIONEN DER STEUERUNG

/ Hauptschalter Ein/Aus
/ Start/Stopp
/ Schweißen Ein/Aus
/ Richtungsauswahl
/ Feinpositionierung
/ Eilgang
/ Pneumatische Brennerzustellung
/ Externer Start/Stopp
/ Folgeprogrammumschaltung
/ Abfrage Stromfluss-Signal
/ Not-Aus

EINSTELLBARE PARAMETER

/ Zeit Anfahrverzögerung
/ Jobauswahl
/ Zeit für Schweißnahtüberlappung
/ Zeit für Downslope
/ Zeit Endkraterstrom
/ Zeitverzögerung für externen Start
/ Abkühlzeit
/ Flying Start
/ Drehrichtung
/ Drehgeschwindigkeit
/ Pneumatik Ein/Aus
/ Folgeprogramme Ein/Aus
/ Automatische Rückfahrt Ein/Aus
/ Externer Start

TECHNISCHE DATEN

FCU-20

Netzspannung, 50 - 60 Hz 230 V
Steuerspannung 24 V
Netzsicherung 1,5 A
Anschlussleistung 230 VA
Abmessungen l/b/h 350 x 245 x 160 mm
Eigengewicht 6,1 kg

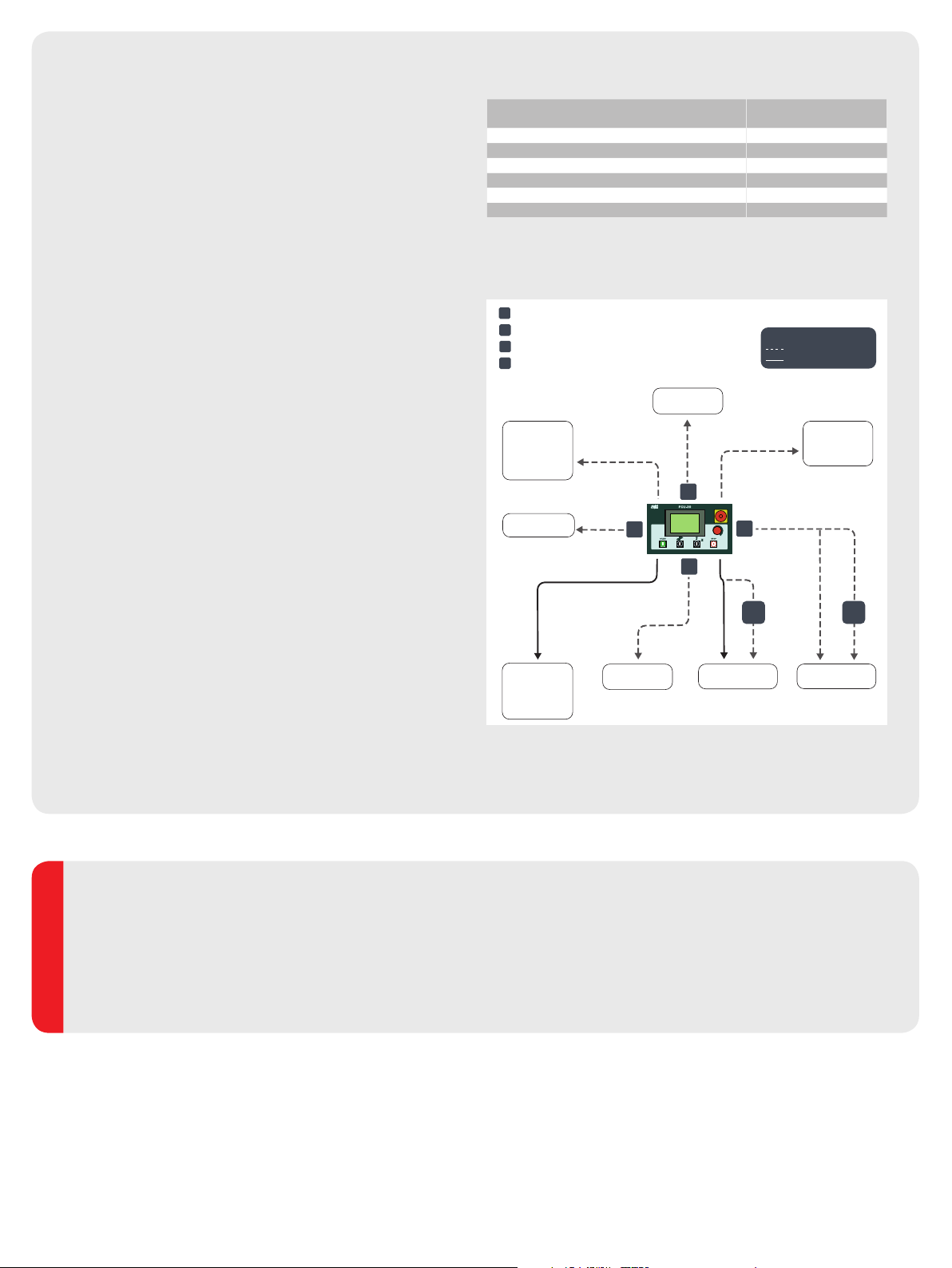

SYSTEMÜBERSICHT

E-Set Ansteuerung FRC 1: 8,100,112

1

E-Set Versatzachse: 8,100,151

2

E-Set Jobumschaltung 2. Stromquelle: 8,100,113

3

E-Set Ansteuerung FRT 150: 8,100,125

4

Versatzachse

Externer Start

FCU-11
FCU-12
FRC-12
KD 4010

Fußfernregler

FRC 1

Drehtisch

FTT 10
FTT 40
FTT 150
FRT 50

FCU / FRC:
38,0100,0188

KD 4010:
38,100,0128

1

Drehtisch Jobumschaltung

FRT 150

FTU

8,100,152

2

4

Stromquelle A

38,0100,0081

3

Rob

3000

TUCHEL

38,0100,0219

LEGENDE:

Option
Serienausstattung

Pneumatik-

zylinder

FPT 100
FPT 150

38,0101,0014

TUCHEL

38,0100,0219

Jobumschaltung

Stromquelle B

Rob

3000

38,0101,0014
