Change KIT FCL 10

Benutzerinformation

DEEN-US

Kühlgerät

User information

Cooling unit

42,0410,2324 001-08012018

2

Allgemeines

DE

Allgemeine Infor­mationen zum
Kühlmittel FCL 10

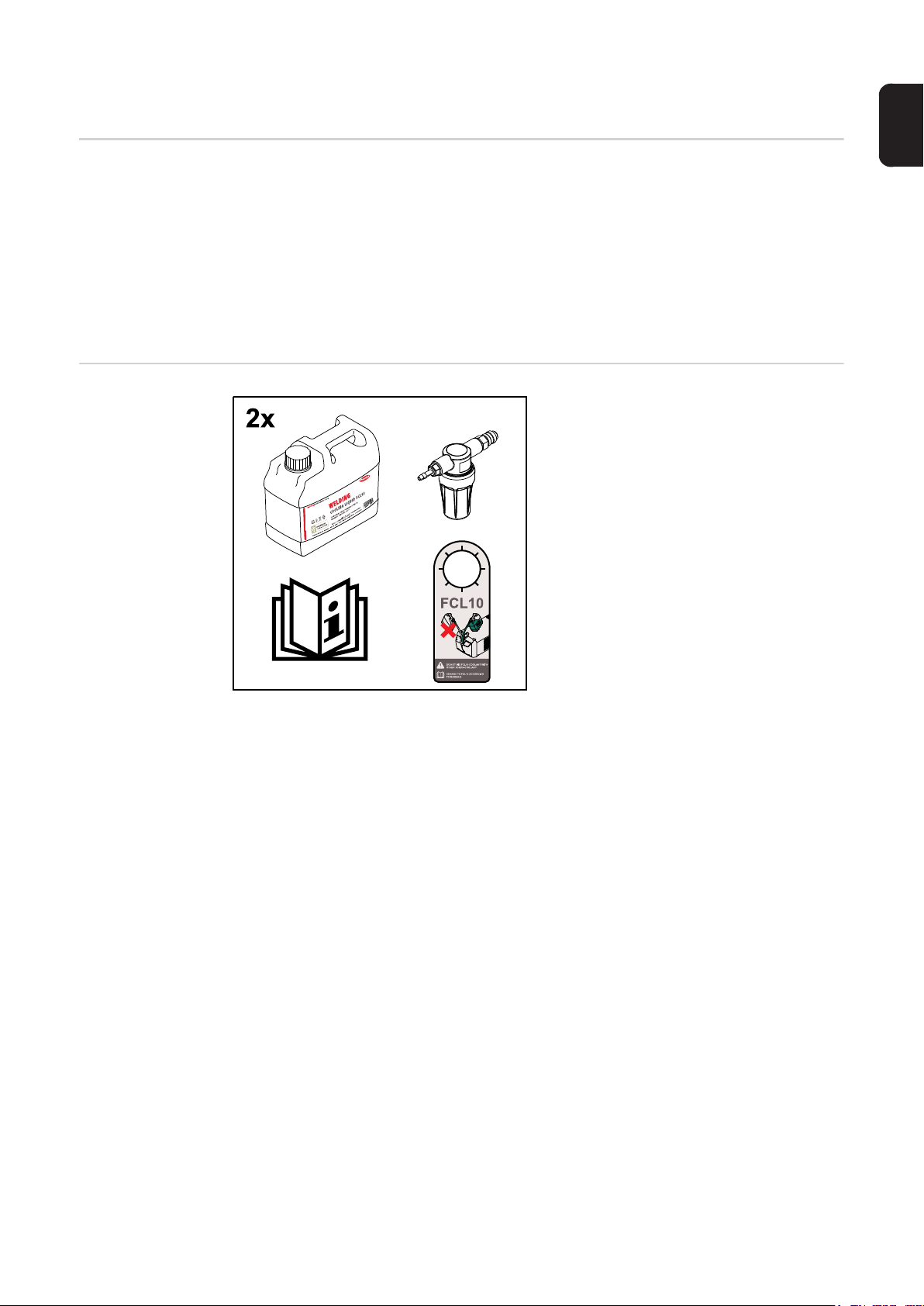

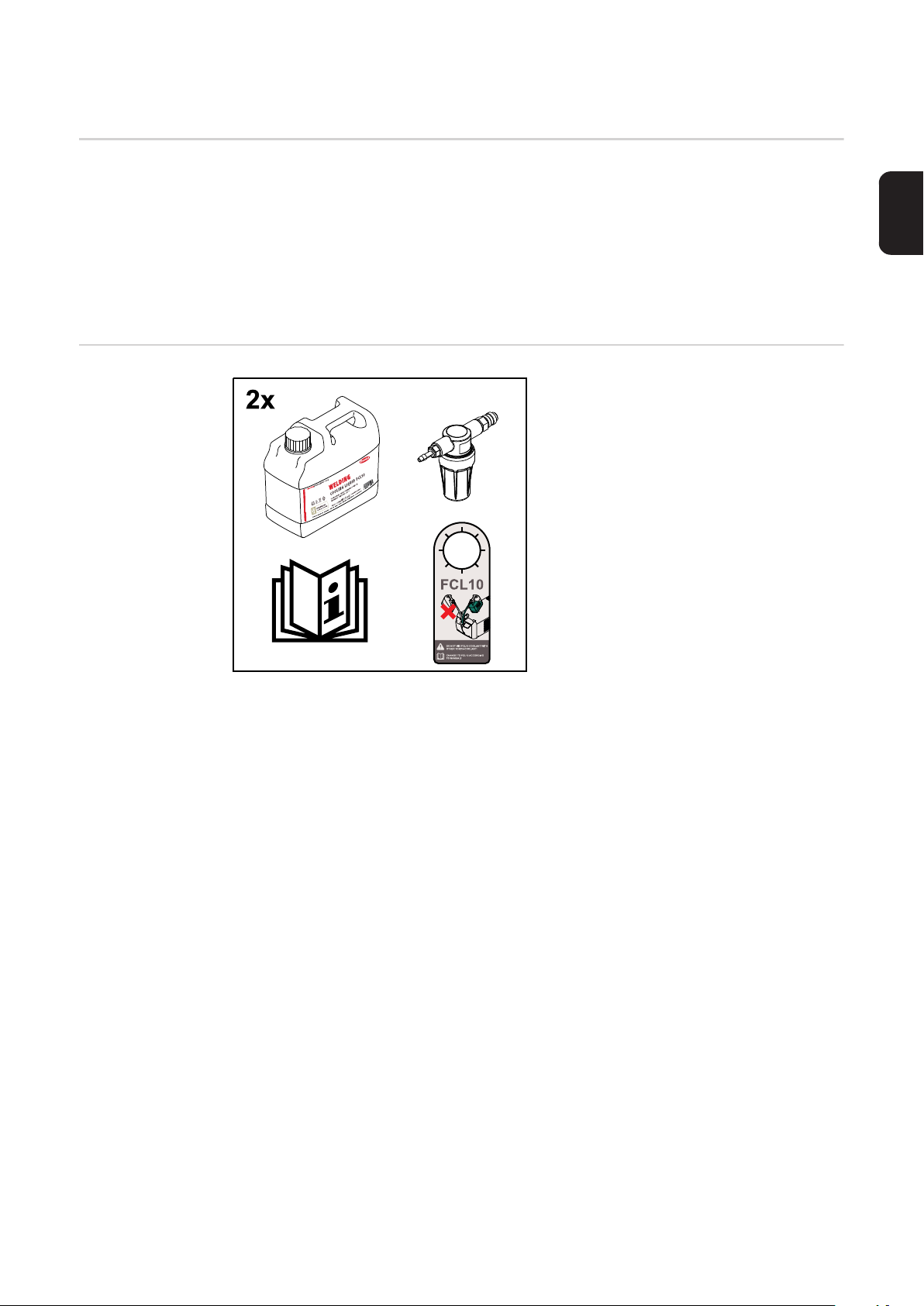

Lieferumfang

- Bei Anlagen, welche mit einem ethanolbasierten Kühlmittel (altes Kühlmittel) betrie­ben wurden, können sich Ablagerungen im Kühlsystem gebildet haben

- Das Kühlmittel FCL 10 (glykolbasiert) löst eventuell vorhandene Ablagerungen aus
dem Kühlsystem

- dadurch wird die optimale Leistung des Kühlsystems wiederhergestellt

- Die gelösten Ablagerungen werden von dem mitgelieferten Kühlmittel-Filter auf-

gefangen

- Zusätzlich verfügt das Kühlmittel FCL 10 im Vergleich zu ethanolbasierten Kühlmitteln
über einen wesentlich besseren Korrosionsschutz

3

Sicherheit

Sicherheit

WARNUNG! Fehlerhaft durchgeführte Arbeiten können schwerwiegende Perso-

nen- und Sachschäden verursachen. Alle nachfolgend beschriebenen Arbeiten
dürfen nur von geschultem Fachpersonal durchgeführt werden. Alle nachfolgend
beschriebenen Arbeiten erst durchführen, wenn folgende Dokumente vollständig
gelesen und verstanden wurden:

- dieses Dokument

- sämtliche Bedienungsanleitungen der Systemkomponenten, insbesondere
Sicherheitsvorschriften

WARNUNG! Ein elektrischer Schlag kann tödlich sein. Vor Beginn der nachfol­gend beschriebenen Arbeiten:

- Netzschalter der Stromquelle in Stellung - O - schalten

- Stromquelle vom Netz trennen

- sicherstellen, dass die Stromquelle bis zum Abschluss aller Arbeiten vom
Netz getrennt bleibt

Nach dem Öffnen des Gerätes mit Hilfe eines geeigneten Messgerätes sicher­stellen, dass elektrisch geladene Bauteile (z.B. Kondensatoren) entladen sind.

WARNUNG! Unzureichende Schutzleiter-Verbindung kann schwerwiegende
Personen- und Sachschäden verursachen. Die Gehäuse-Schrauben stellen eine
geeignete Schutzleiter-Verbindung für die Erdung des Gehäuses dar und dürfen
keinesfalls durch andere Schrauben ohne zuverlässige Schutzleiter-Verbindung
ersetzt werden.

VORSICHT! Verbrühungsgefahr durch heißes Kühlmittel. Alle nachfolgend be­schriebenen Arbeiten nur bei abgekühltem Kühlmittel durchführen.

HINWEIS! Sicherstellen, dass kein Kühlmittel in den Geräte-Innenraum gelangt.
Wenn Kühlmittel an die Außenseite des Kühlgerätes gelangt, dieses sofort ent­fernen.

4

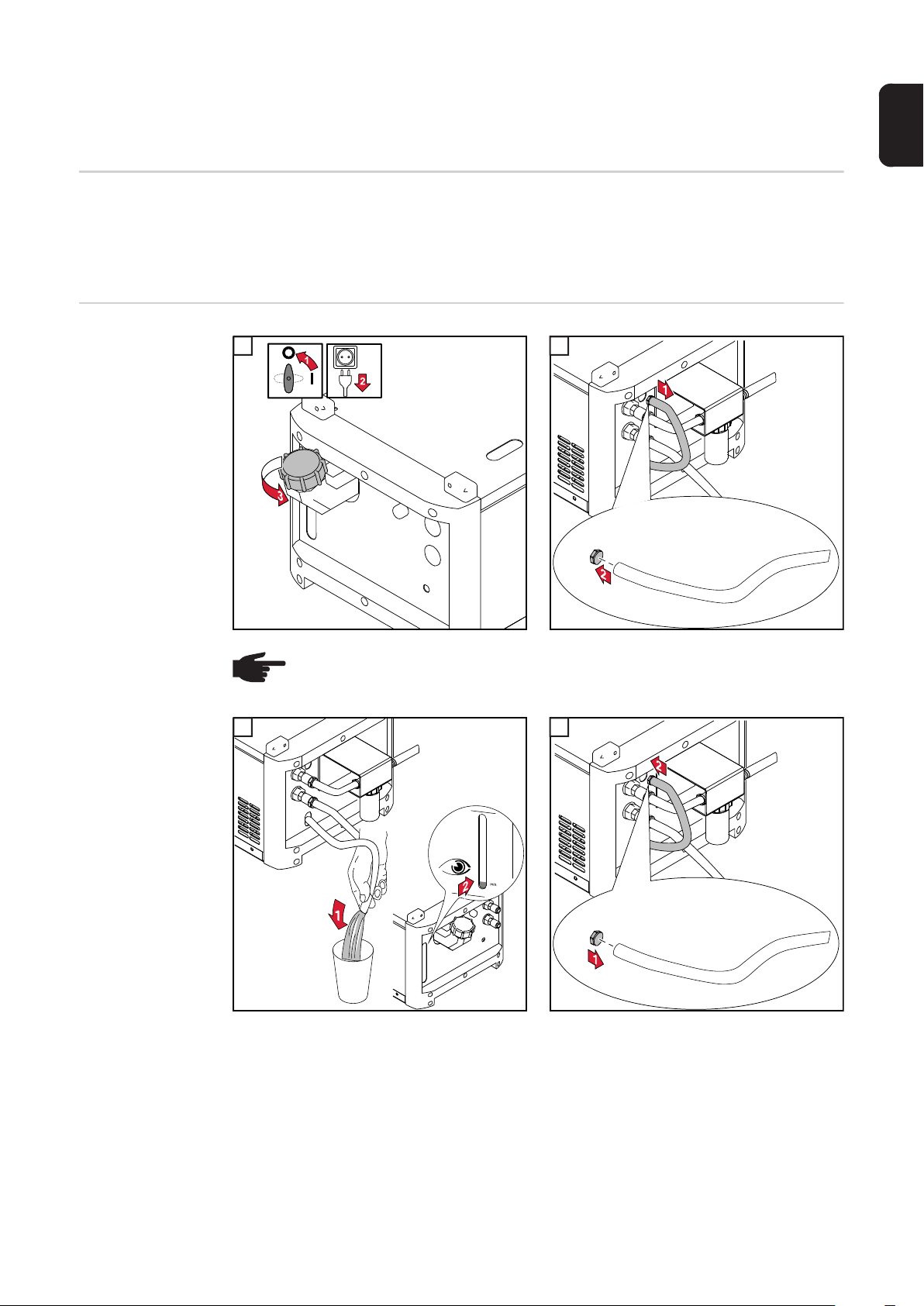

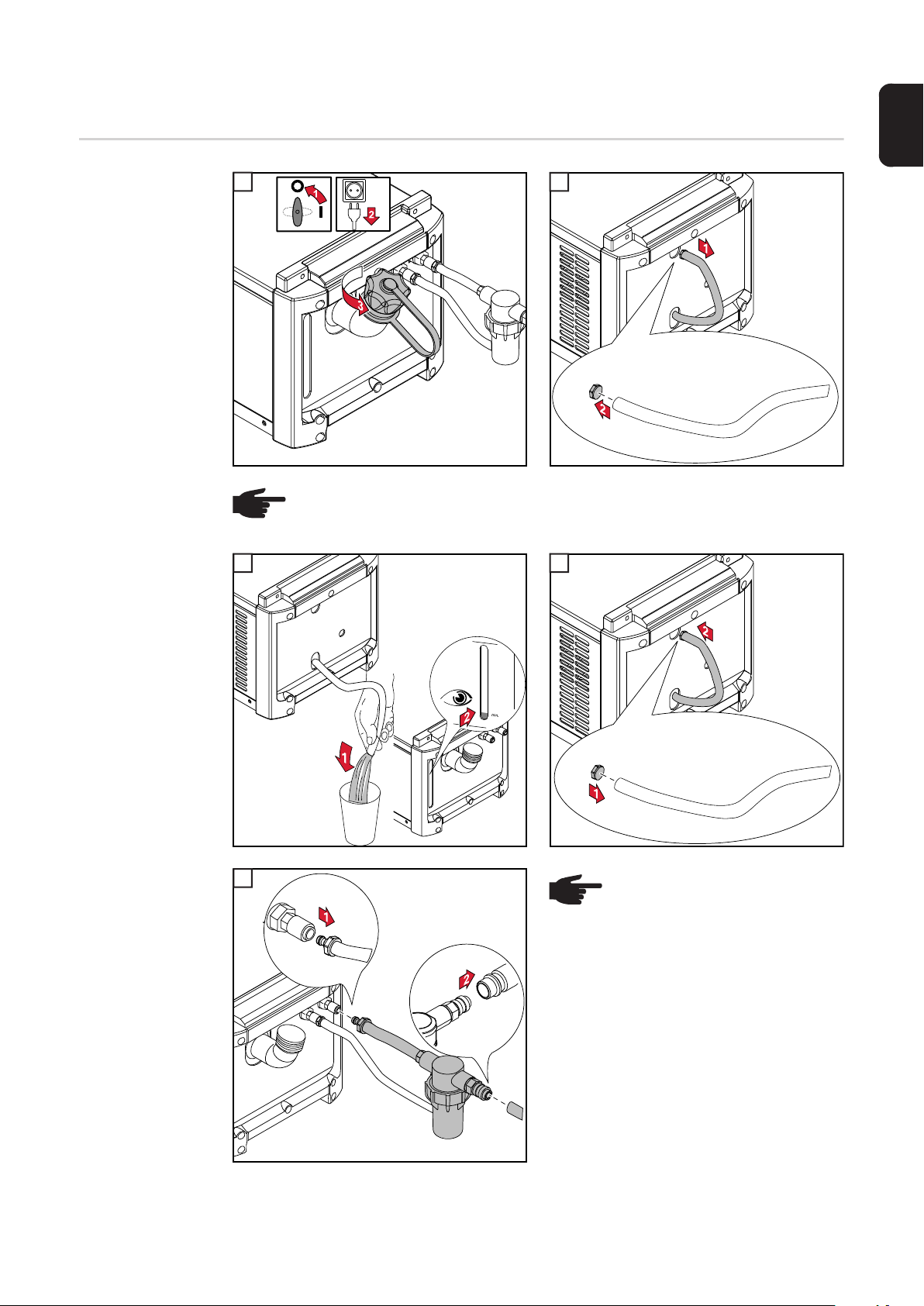

Kühlmittel bei FK 4000-R, FK 9000-R Kühlgeräten er­setzen

Kompatibilität
des Kühlmittels
FCL 10

Kühlmittel und
Kühlmittel-Filter
ersetzen

Die nachfolgend angführten Kühlgeräte sind mit dem Kühlmittel FCL 10 nicht kompatibel
und dürfen damit nicht betrieben werden.

- FK 4000, Artikelnummer 4,045,836

- FK 4000, Artikelnummer 4,045,836,630

1 2

1

2

DE

HINWEIS! Das Kühlmittel nicht über die Abwasserkanalisation entsorgen. Das

Kühlmittel nur gemäß den geltenden nationalen und regionalen Bestimmungen
entsorgen.

1 2

3 4

5

3

5

(2) (3)

(1)

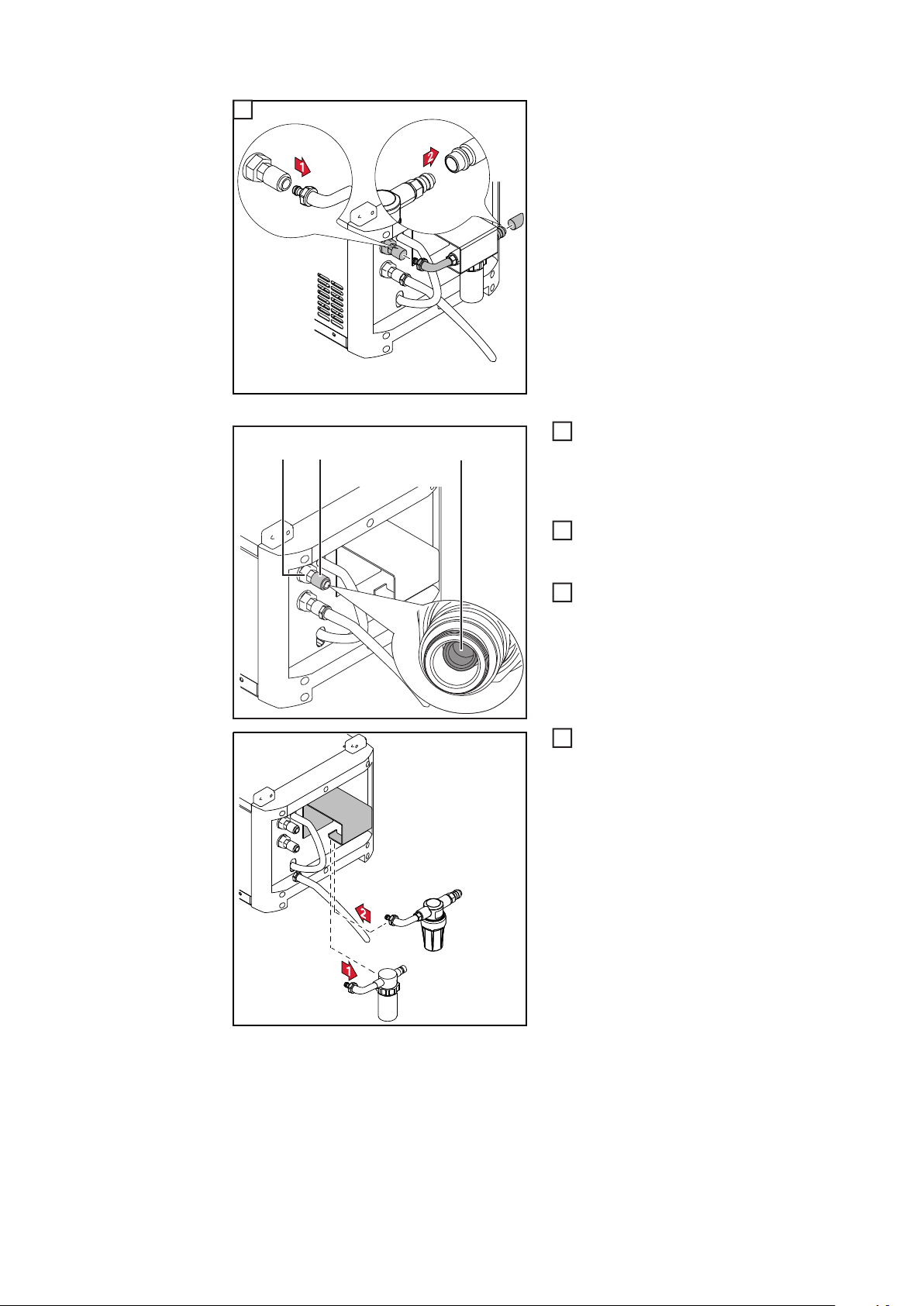

Dichtkegel (1) im Zentrum des An-

6

schlusses Kühlmittel-Vorlauf (2) mit­tels Holz- oder Kunststoff- Stift (Ø =
max.6 mm / 0.236 in.) zurückdrücken,
bis der Dichtkegel hörbar arretiert

Kühlmittel FCL 10 beim Einfüllstutzen

7

einfüllen - bis zur Markierung „max“
am Kühlmittel-Behälter des Kühlgerä­tes

Sicherungsring (3) zurückziehen um

8

den Dichtkegel (1) wieder freizuge­ben und den Sicherungsring (3) an­schließend loslassen

Den bestehenden Kühlmittel-Filter

9

durch den neuen Kühlmittel-Filter er­setzen und den bestehenden Kühl­mittel-Filter gemäß den geltenden
nationalen und regionalen Bestim­mungen entsorgen

HINWEIS! Ist kein bestehender Kühlmit­tel-Filter vorhanden, in jedem Fall den mit­gelieferten Kühlmittel-Filter montieren.

6

1

10

2

11

1

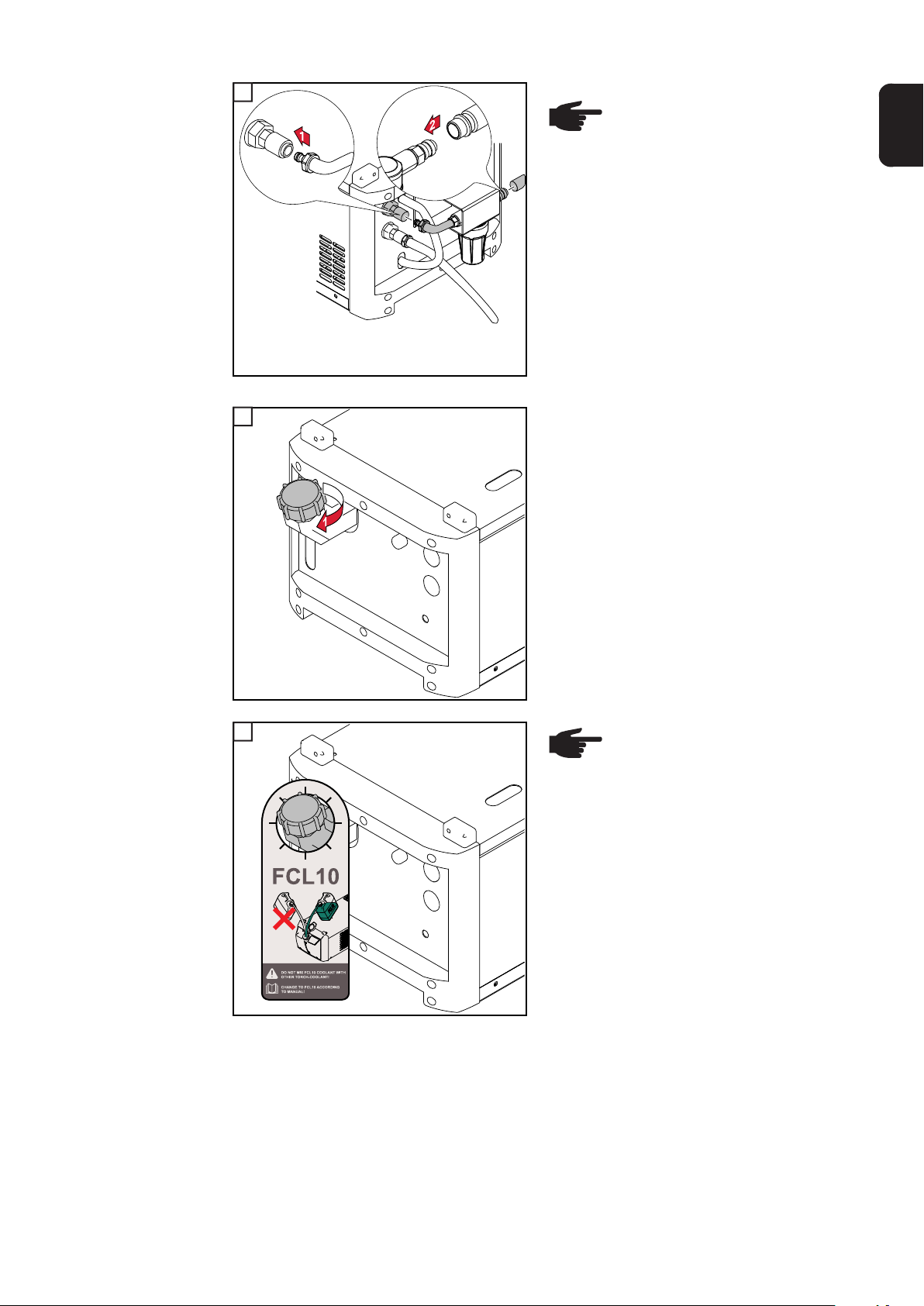

HINWEIS! Befinden sich die Kühl­mittel-Anschlüsse an der Vorder­seite des Kühlgerätes, den

DE

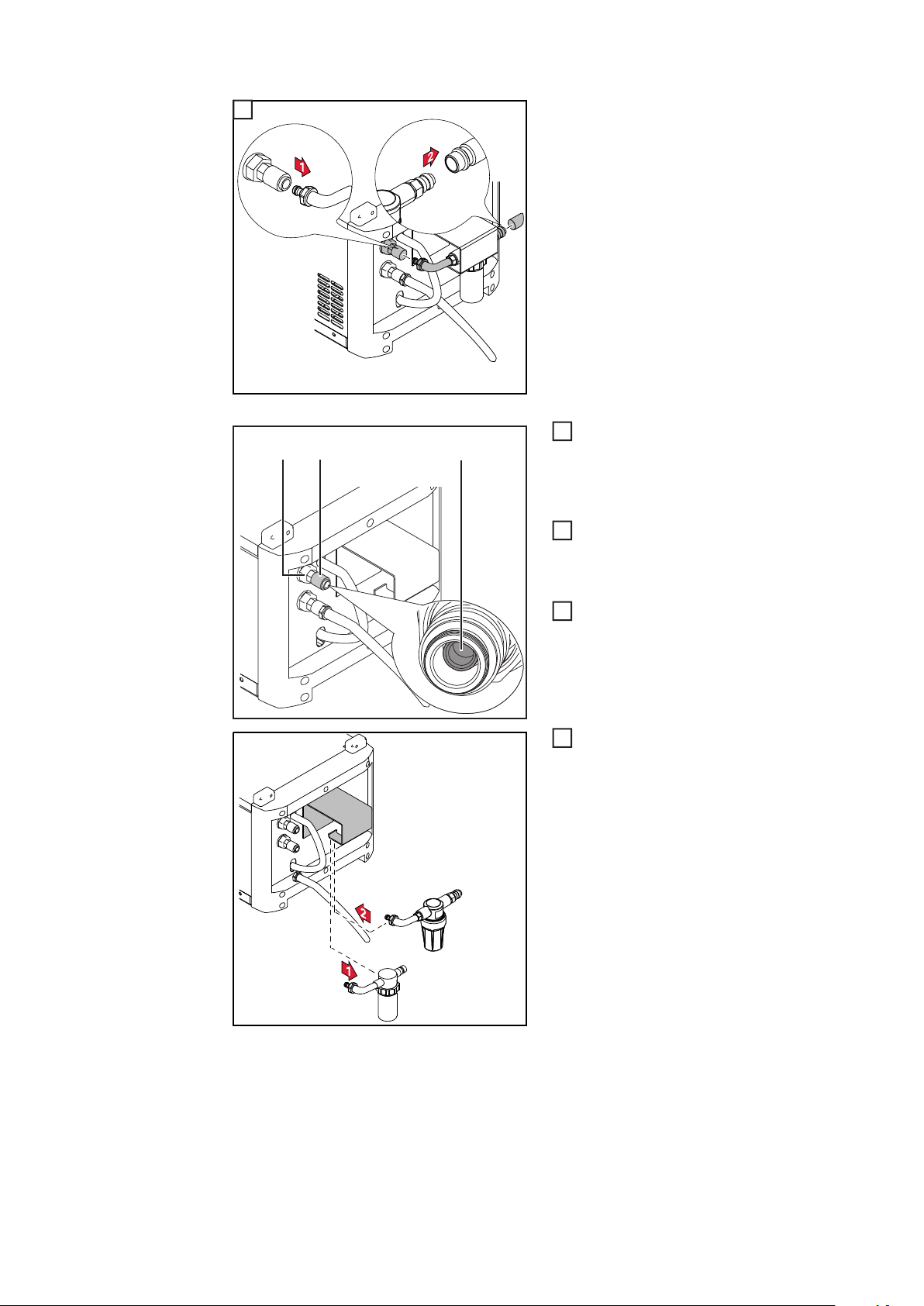

Kühlmittel-Filter auf die gleiche
Weise montieren

- Kühlmittel-Filter an Anschluss
Kühlmittel-Rücklauf (rot) an
der Vorderseite des Kühlge­rätes anschließen

3

12

4

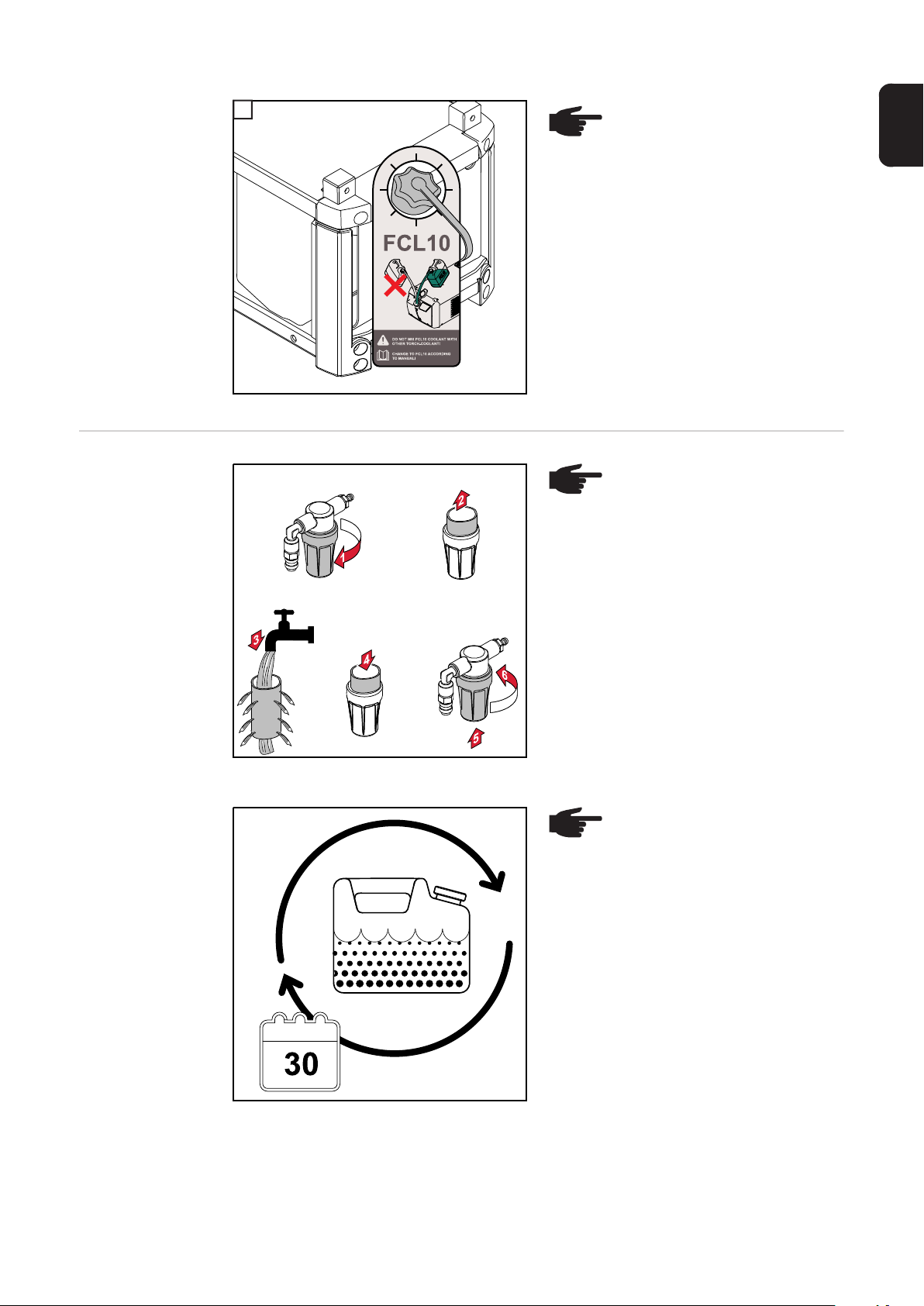

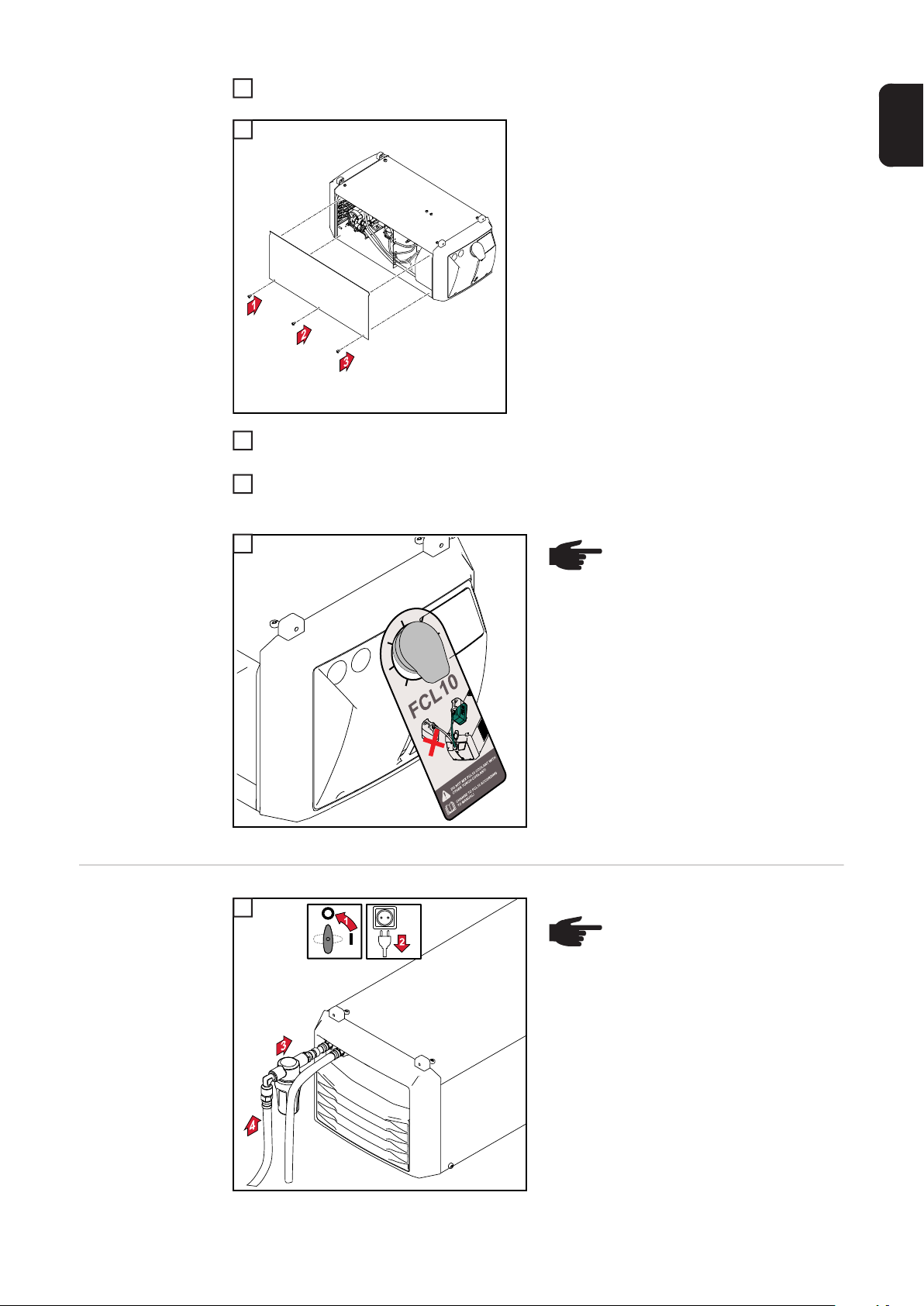

HINWEIS! Nach Abschluss der
Arbeiten, die mitgelieferte Hin­weislasche am Kühlgerät anbrin­gen.

7

Abschließende
Tätigkeiten

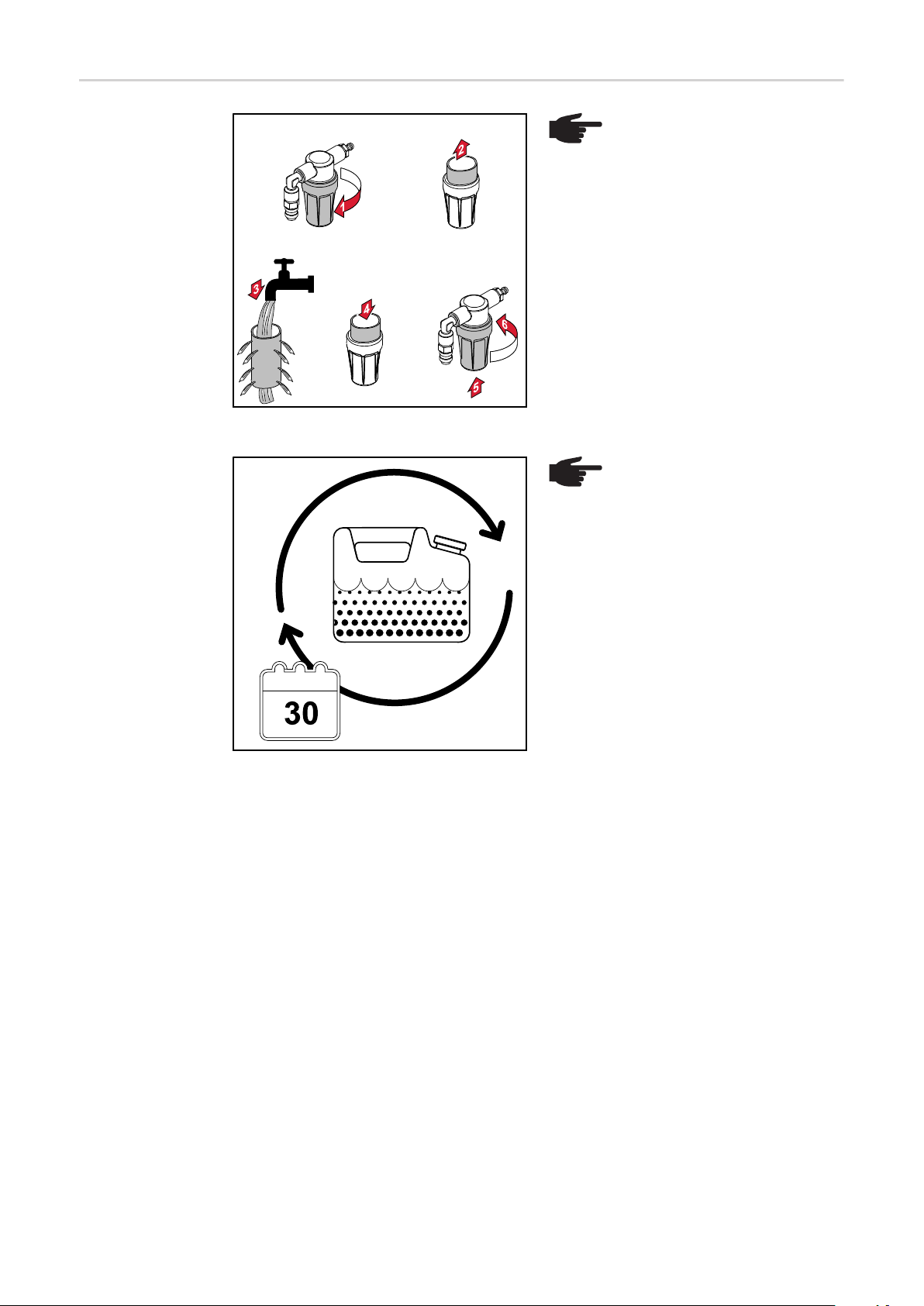

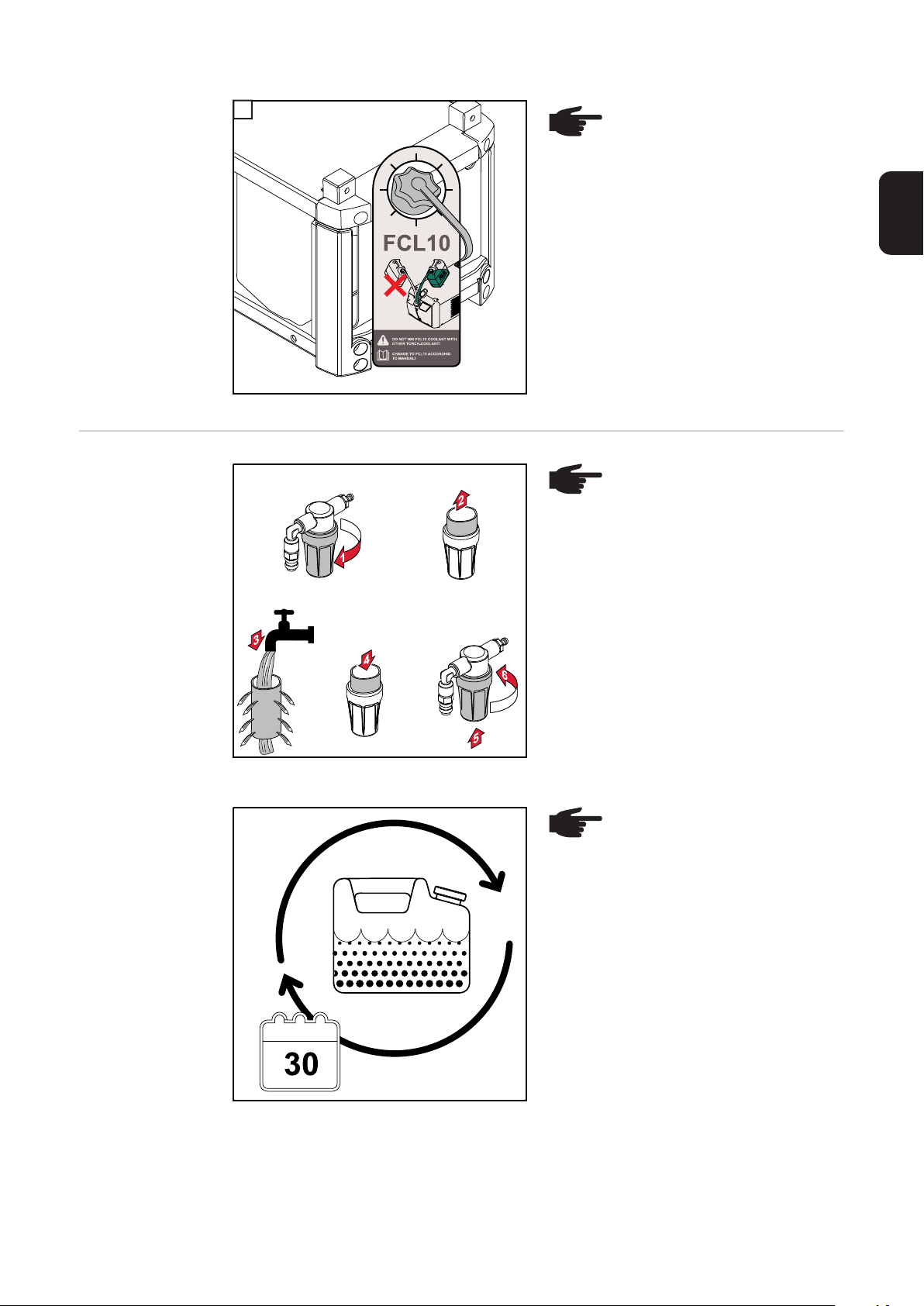

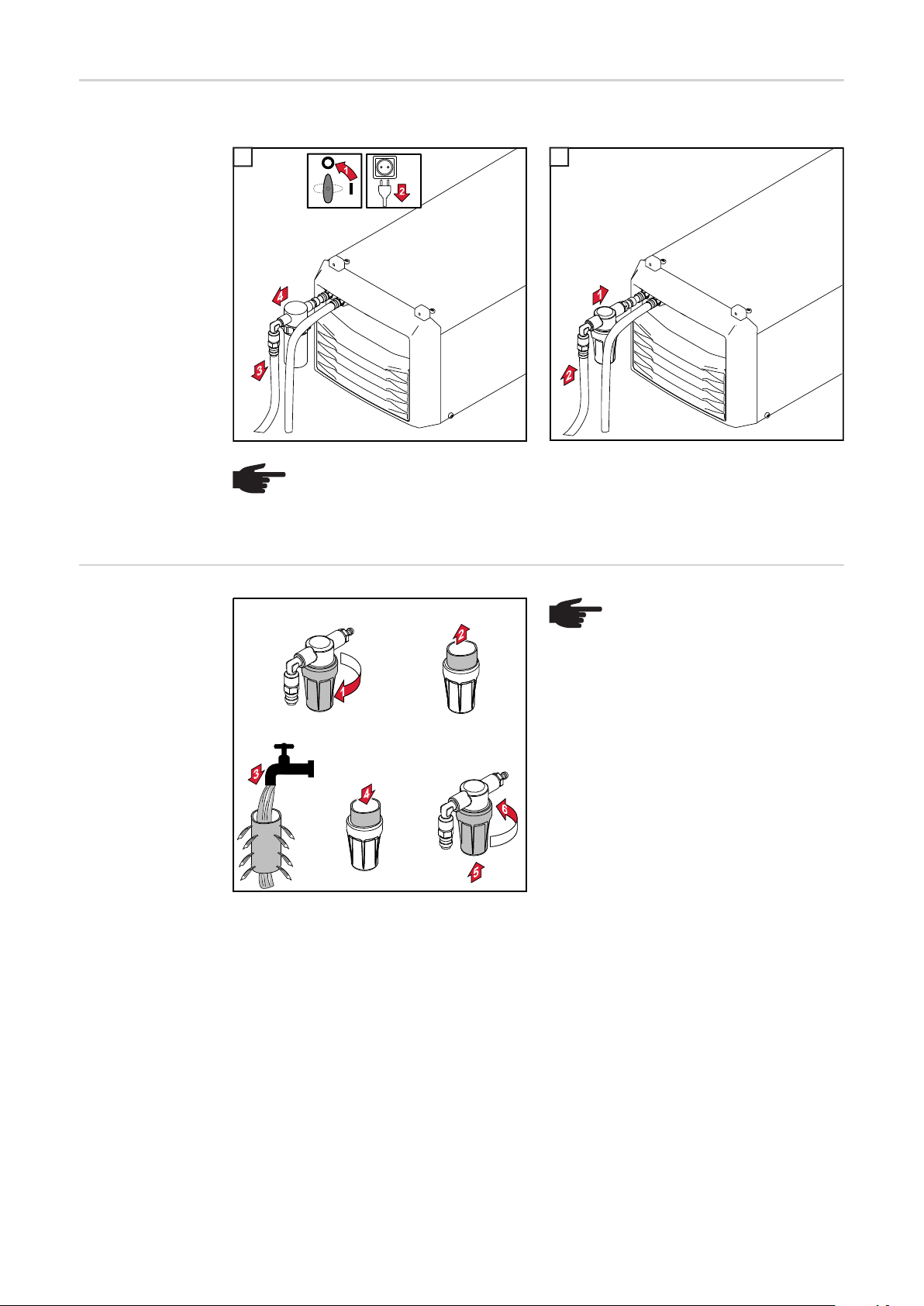

HINWEIS! In den ersten 4 Wo-

chen, nach dem Ersetzen des
Kühlmittels, den Kühlmittel-Filter
wöchentlich auf Verunreinigungen
prüfen und falls notwendig wie
dargestellt reinigen.

Kühlmittel-Filter reinigen

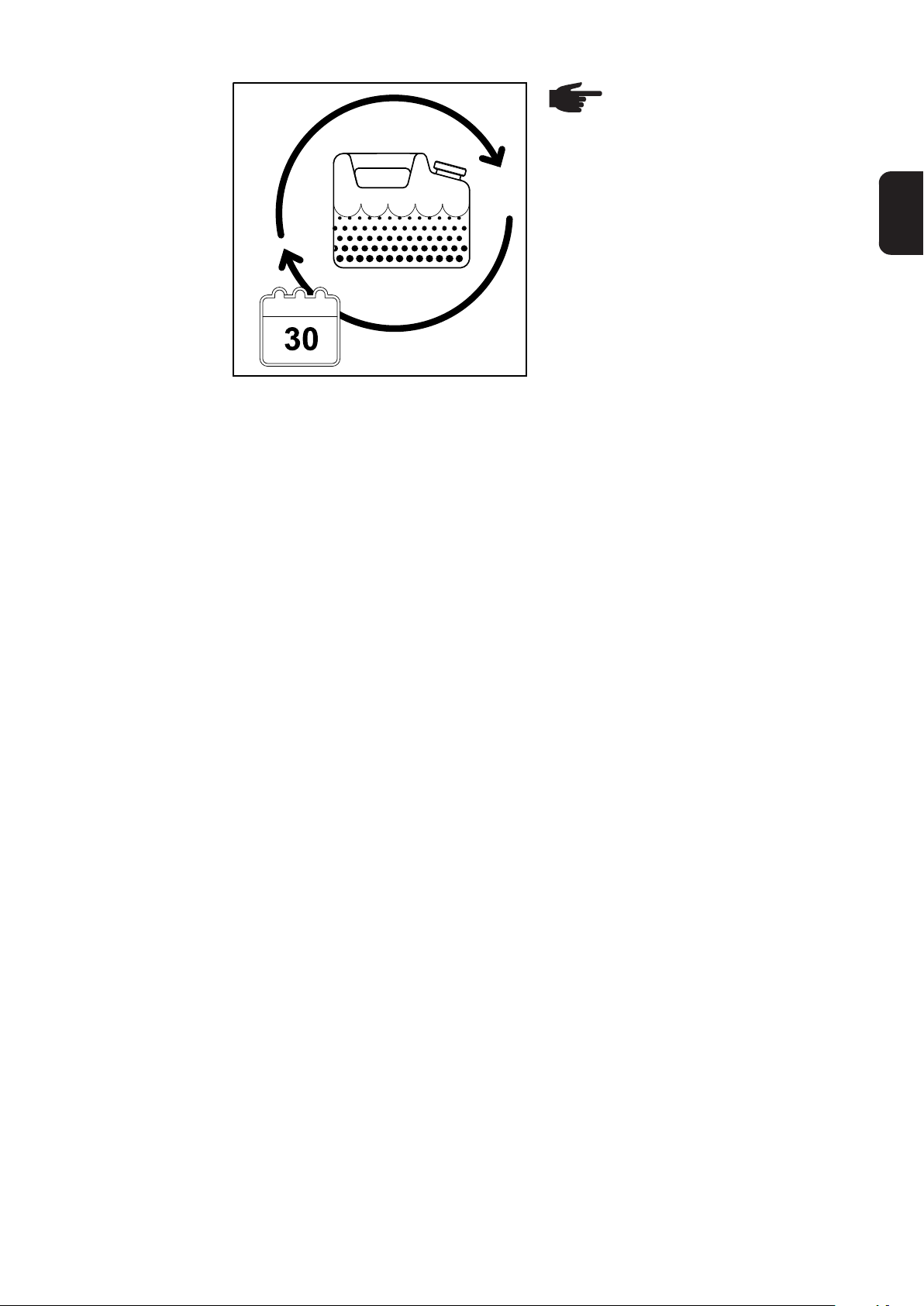

HINWEIS! 4 Wochen nach der
Erstbefüllung des Kühlgerätes mit
dem Kühlmittel FCL 10, das Kühl­mittel FCL 10 wechseln. Nur da­durch kann das Kühlmittel FCL 10
seine Produkteigenschaften opti­mal entfalten.

8

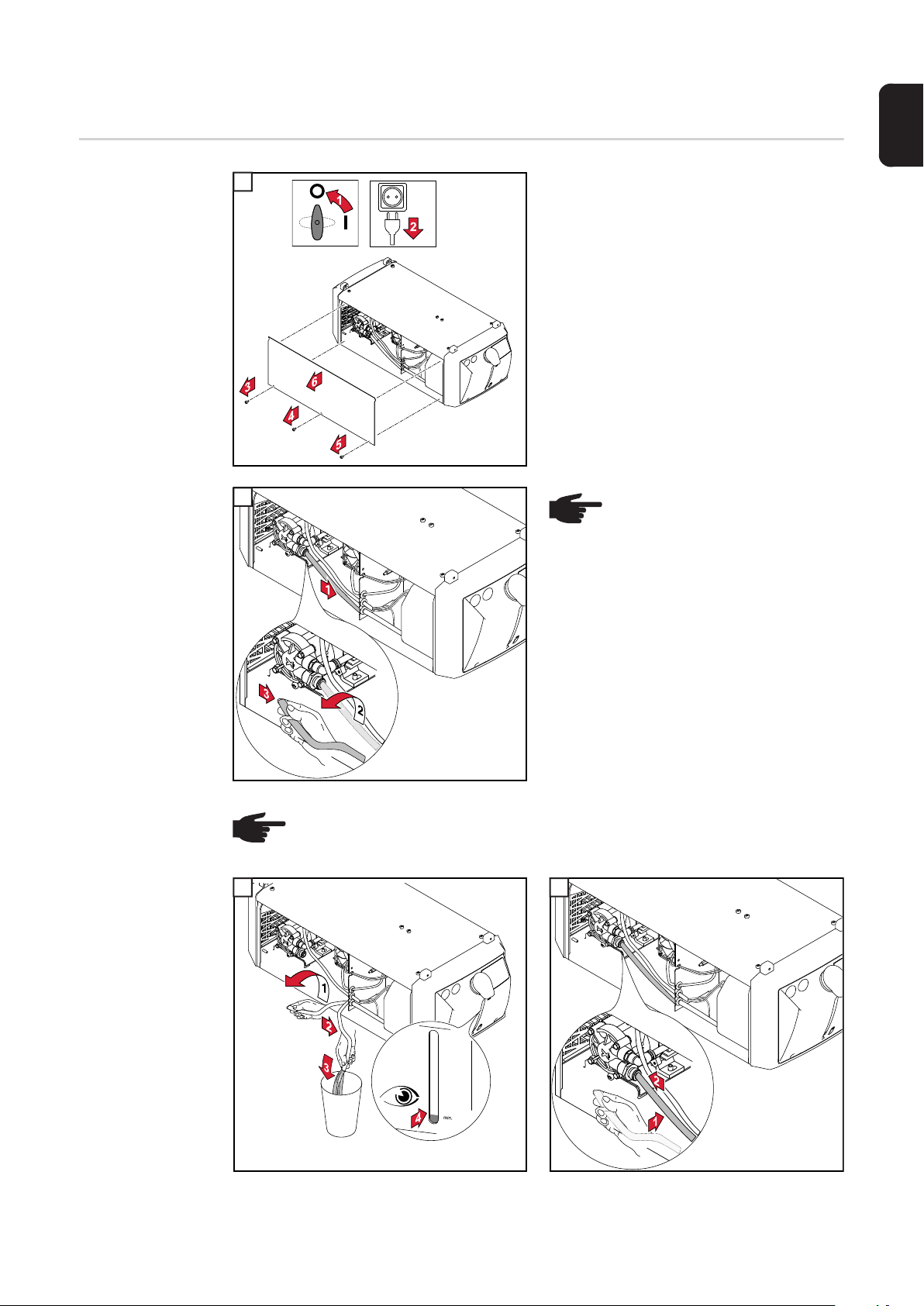

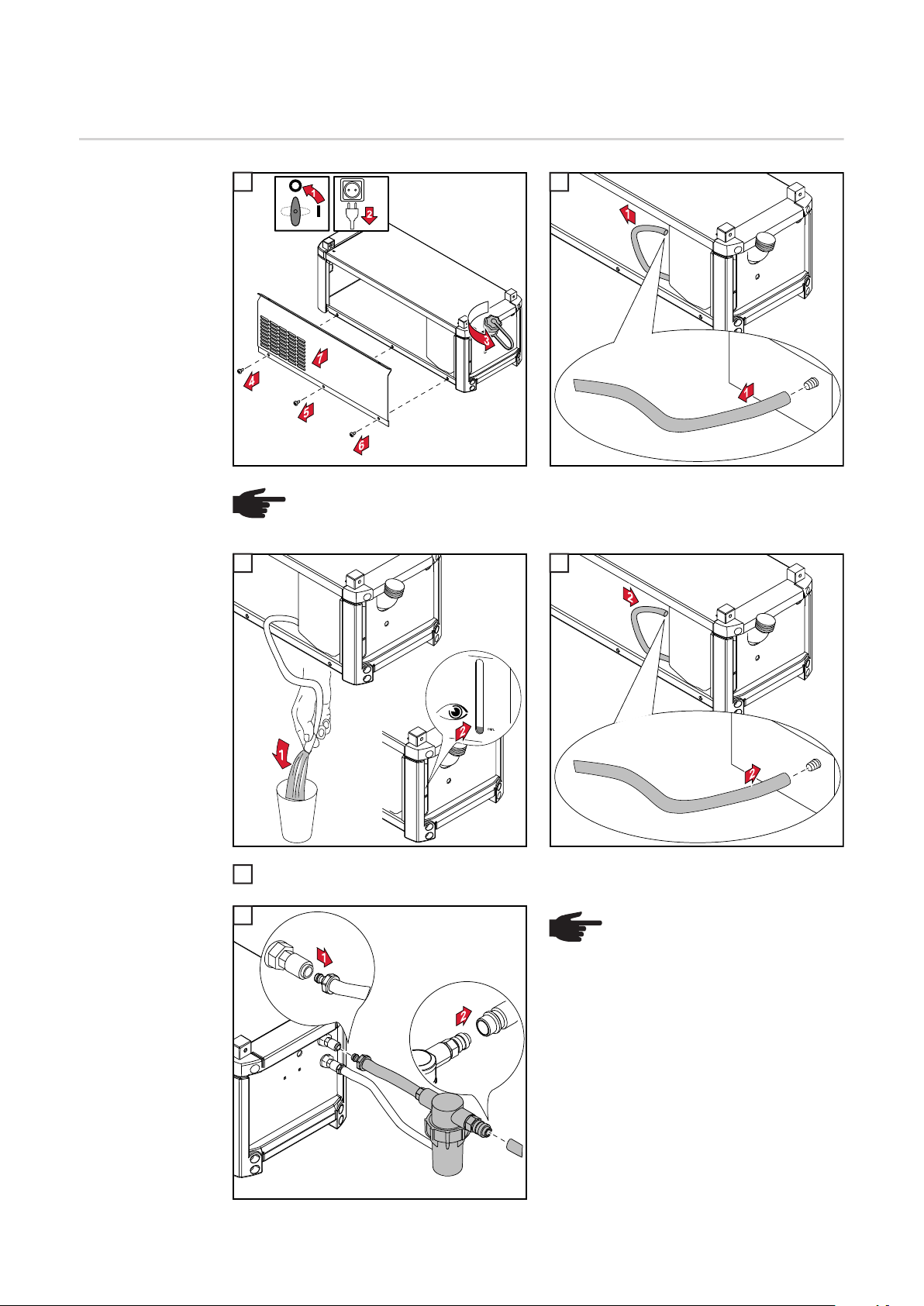

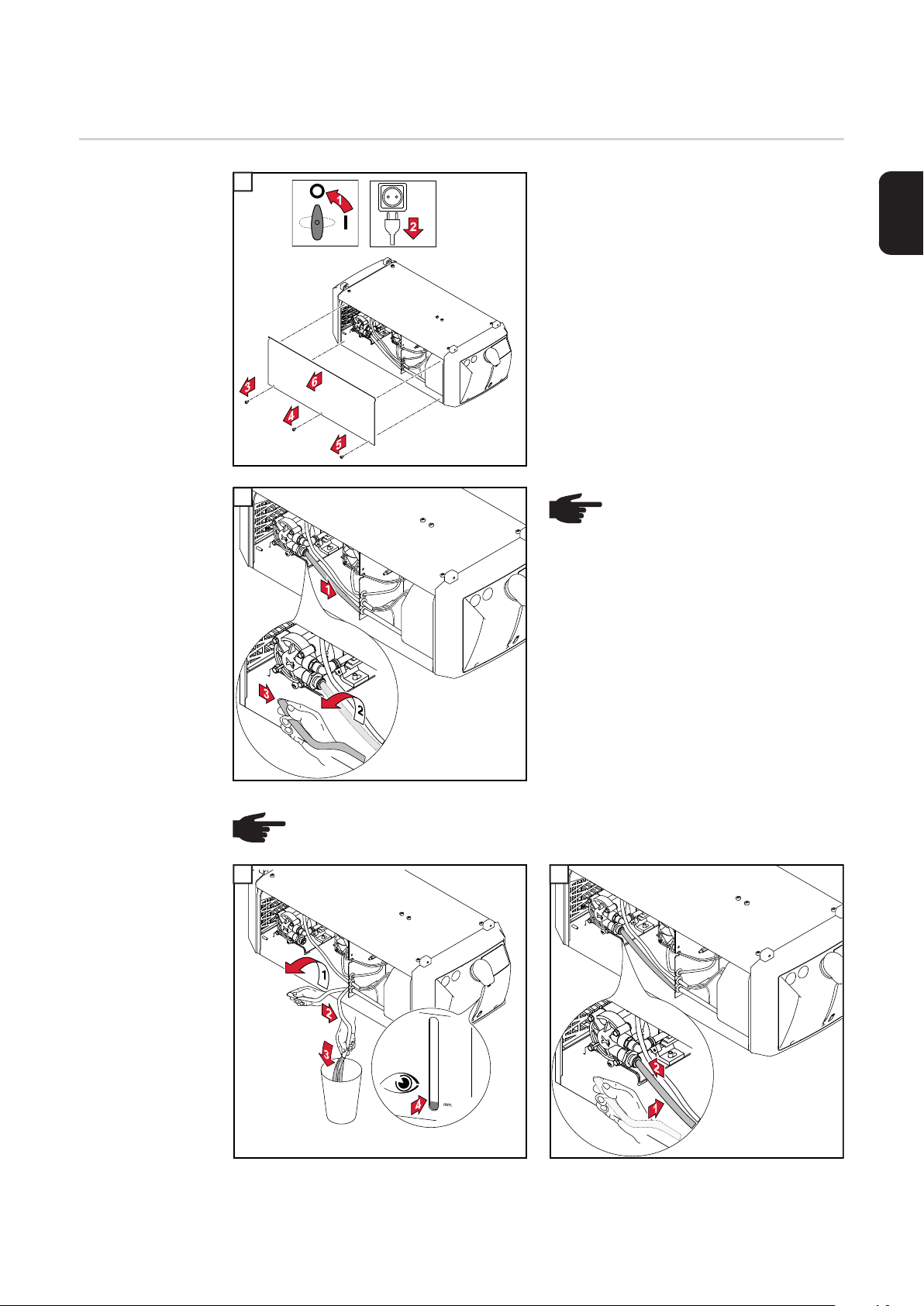

Kühlmittel bei CU und FK 5000 Kühlgeräten ersetzen

DE

Kühlmittel erset­zen

1

1

2

2

3

HINWEIS! Nach dem Herauszie­hen des Kühlmittel-Schlauches
aus dem Anschluss der Kühlmit­tel-Pumpe, den Kühlmittel
Schlauch sofort verschließen. Da­durch gelangt möglichst wenig
Kühlmittel in den Geräteinnen­raum. Kühlmittel dass in den Ge­räteinnenraum oder die an
Geräte-Außenseite gelangt sofort
entfernen.

HINWEIS! Das Kühlmittel nicht über die Abwasserkanalisation entsorgen. Das
Kühlmittel nur gemäß den geltenden nationalen und regionalen Bestimmungen
entsorgen.

1 2

3 4

9

3 4

5 6

5 6

7 8

7

9

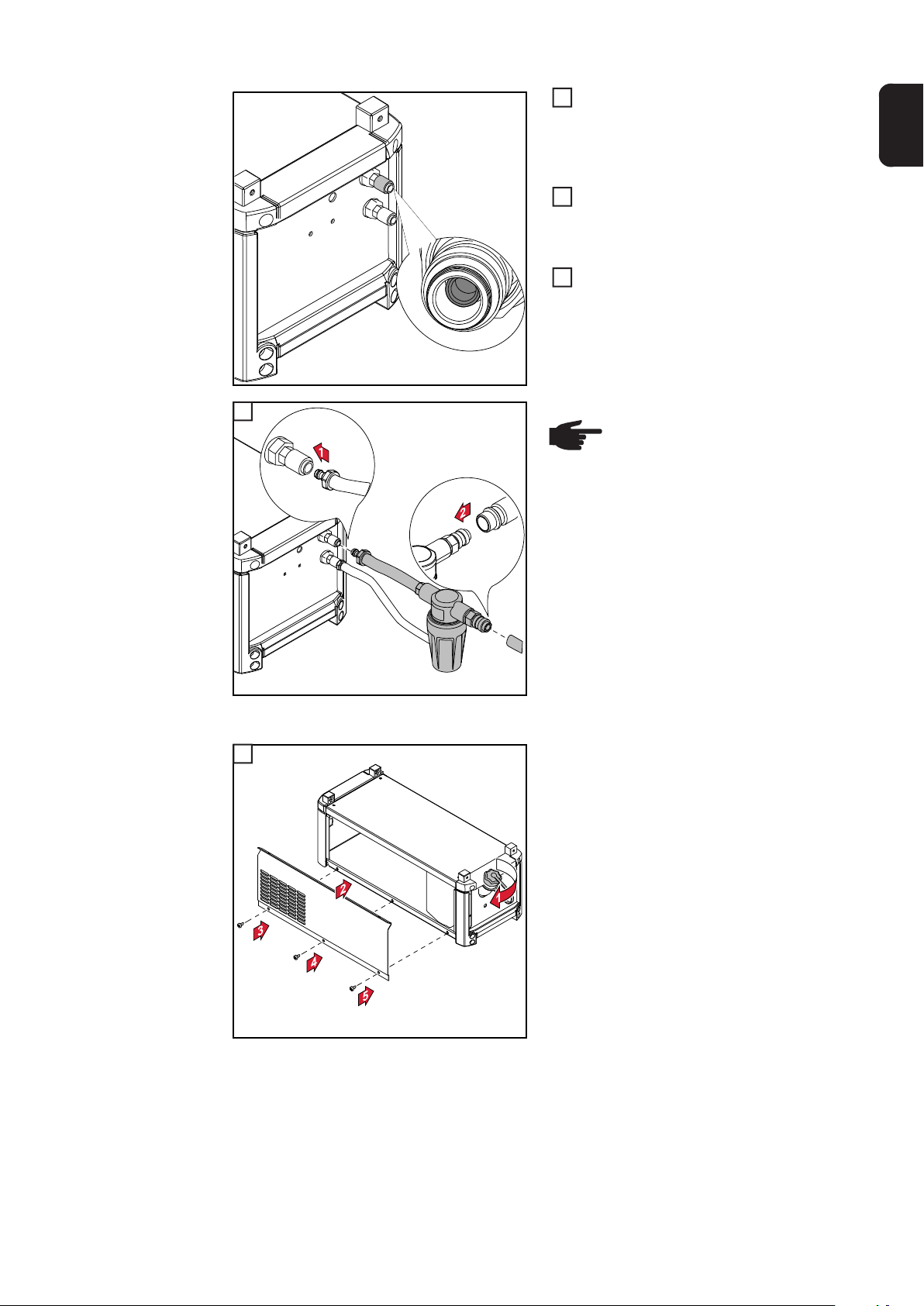

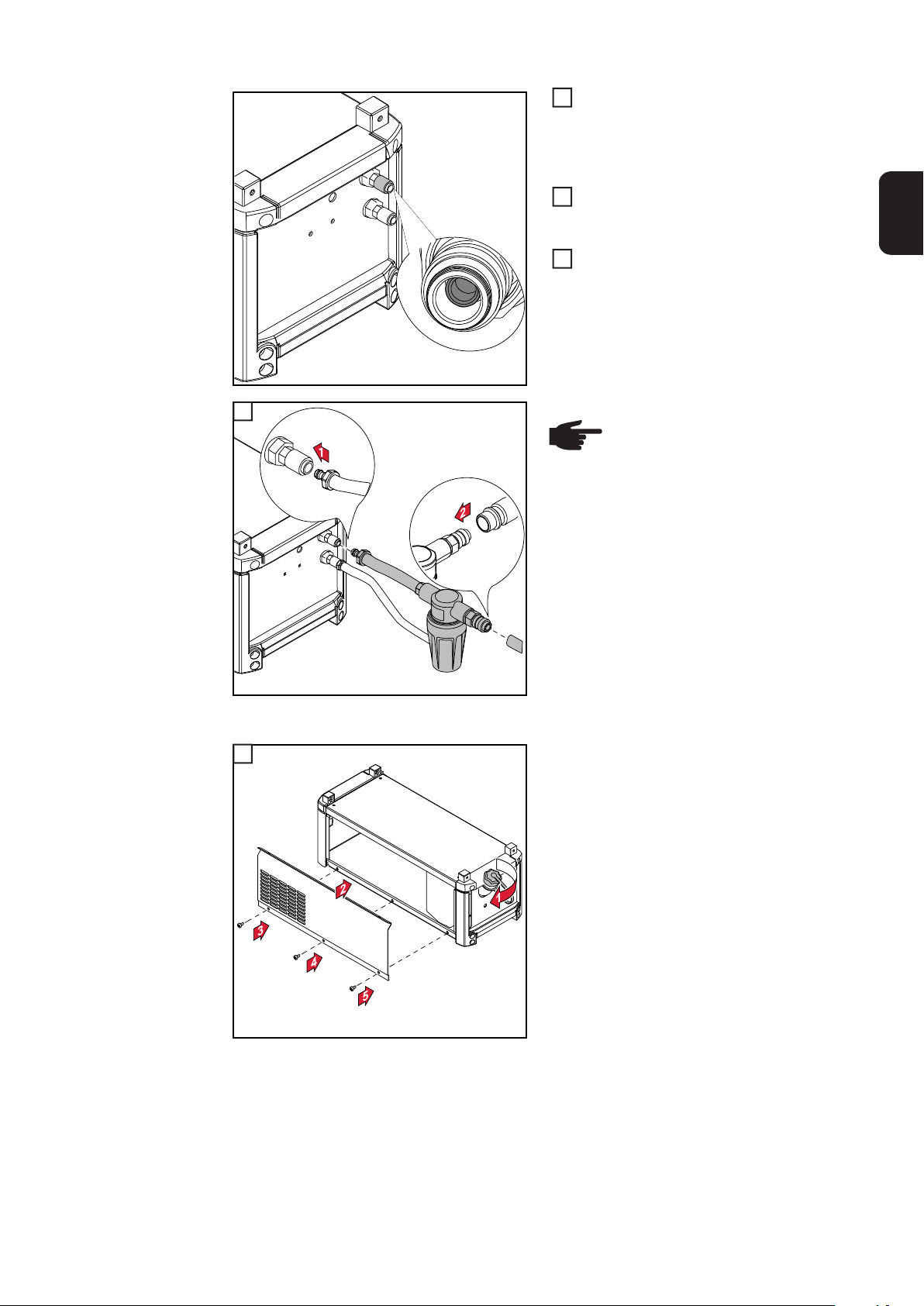

Sicherstellen, dass alle Schlauchverbindungen ordnungsgemäß hergestellt und dicht

10

sind

10

Sicherstellen, dass sich im Geräte-Innenraum und an der Geräte-Außenseite kein

11

Kühlmittel befindet

8

12

Ist am Kühlgerät kein Kühlmittel-Filter vorhanden, den mitgelieferten Kühlmittel-Filter

13

montieren - siehe nachfolgender Abschnitt „Kühlmittel-Filter montieren“
Ist am Kühlgerät bereits ein Kühlmittel-Filter vorhanden, den bestehenden Kühlmittel-

14

Filter durch den mitgelieferten Kühlmittel-Filter ersetzen - siehe nachfolgender Ab­schnitt „Kühlmittel-Filter ersetzen“

9

15

10

HINWEIS! Nach Abschluss der
Arbeiten, die mitgelieferte Hin­weislasche am Kühlgerät anbrin­gen.

DE

Kühlmittel-Filter
montieren

1

1

1

HINWEIS! Befinden sich die Kühl­mittel-Anschlüsse an der Vorder­seite des Kühlgerätes, den
Kühlmittel-Filter auf die gleiche
Weise montieren.

- Kühlmittel-Filter an Anschluss
Kühlmittel-Rücklauf (rot) an
der Vorderseite des Kühlge­rätes anschließen

11

Kühlmittel-Filter
ersetzen

Bestehenden Kühlmittel-Filter entfernen: Neuen Kühlmittel-Filter montieren:

1 2

1

2

HINWEIS! Befinden sich die Kühlmittel-Anschlüsse an der Vorderseite des Kühl­gerätes, den Kühlmittel-Filter auf die gleiche Weise montieren.

- Kühlmittel-Filter an Anschluss Kühlmittel-Rücklauf (rot) an der Vorderseite
des Kühlgerätes anschließen

Abschließende
Tätigkeiten

HINWEIS! In den ersten 4 Wo-

chen, nach dem Ersetzen des
Kühlmittels, den Kühlmittel-Filter
wöchentlich auf Verunreinigungen
prüfen und falls notwendig wie
dargestellt reinigen.

Kühlmittel-Filter reinigen

12

HINWEIS! 4 Wochen nach der
Erstbefüllung des Kühlgerätes mit
dem Kühlmittel FCL 10, das Kühl­mittel FCL 10 wechseln. Nur da­durch kann das Kühlmittel FCL 10
seine Produkteigenschaften opti­mal entfalten.

DE

13

Kühlmittel bei FK 2200 Kühlgeräten ersetzen

Kühlmittel erset­zen

1 2

1

HINWEIS! Das Kühlmittel nicht über die Abwasserkanalisation entsorgen. Das
Kühlmittel nur gemäß den geltenden nationalen und regionalen Bestimmungen
entsorgen.

3 4

3 4

2

14

Sicherstellen, dass sich im Geräte-Innenraum und an der Geräte-Außenseite kein

5

Kühlmittel befindet

5

6

6

HINWEIS! Falls vorhanden, den
bestehenden Kühlmittel-Filter de­montieren und gemäß den gelten­den nationalen und regionalen
Bestimmungen entsorgen.

Den bestehenden Kühlmittel-Filter entfernen

7

10

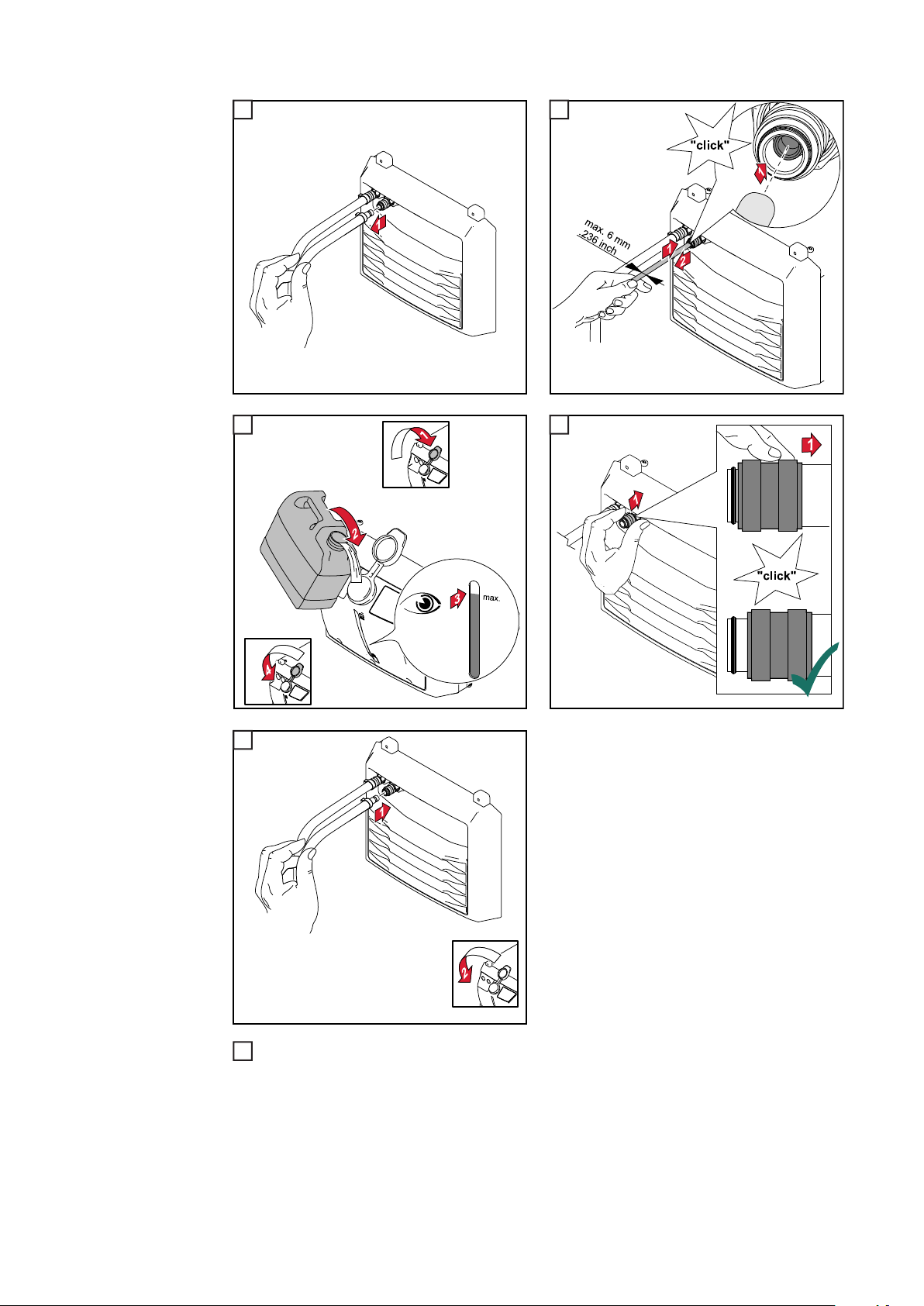

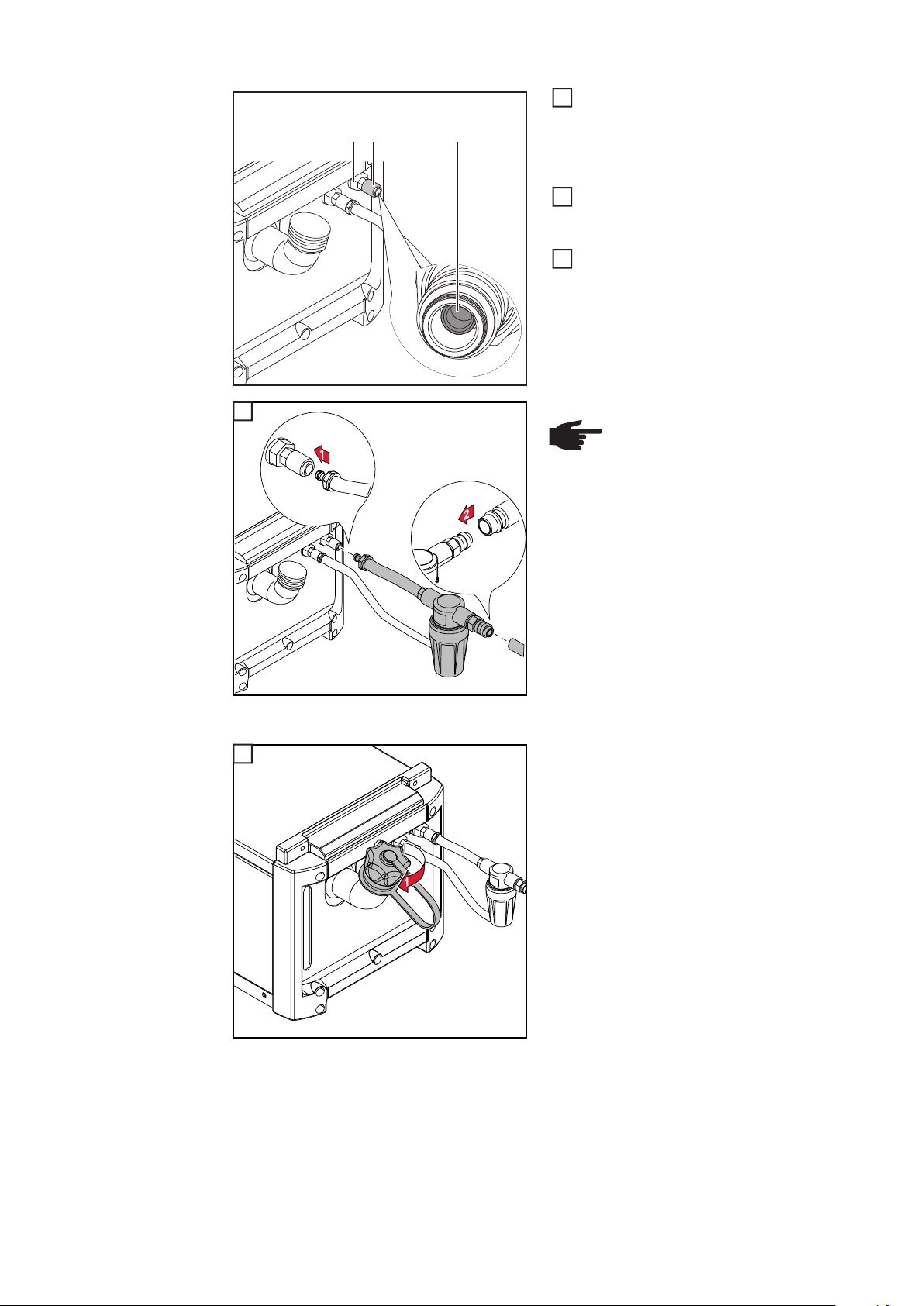

Dichtkegel (1) im Zentrum des An-

7

schlusses Kühlmittel-Vorlauf (2) mit­tels Holz- oder Kunststoff- Stift (Ø =
max.6 mm / 0.236 in.) zurückdrücken,
bis der Dichtkegel hörbar arretiert

Kühlmittel FCL 10 beim Einfüllstutzen

8

einfüllen - bis zur Markierung „max“
am Kühlmittel-Behälter des Kühlgerä­tes

Sicherungsring (3) zurückziehen um

9

den Dichtkegel (1) wieder freizuge­ben und den Sicherungsring (3) an­schließend loslassen

8

HINWEIS! Befinden sich die Kühl­mittel-Anschlüsse an der Vorder­seite des Kühlgerätes, den
Kühlmittel-Filter auf die gleiche
Weise montieren

- Kühlmittel-Filter an Anschluss
Kühlmittel-Rücklauf (rot) an
der Vorderseite des Kühlge­rätes anschließen

DE

Den neuen Kühlmittel-Filter montieren

9

11

15

10

12

11

HINWEIS! Nach Abschluss der
Arbeiten, die mitgelieferte Hin­weislasche am Kühlgerät anbrin­gen.

Abschließende
Tätigkeiten

HINWEIS! In den ersten 4 Wo-

chen, nach dem Ersetzen des
Kühlmittels, den Kühlmittel-Filter
wöchentlich auf Verunreinigungen
prüfen und falls notwendig wie
dargestellt reinigen.

Kühlmittel-Filter reinigen

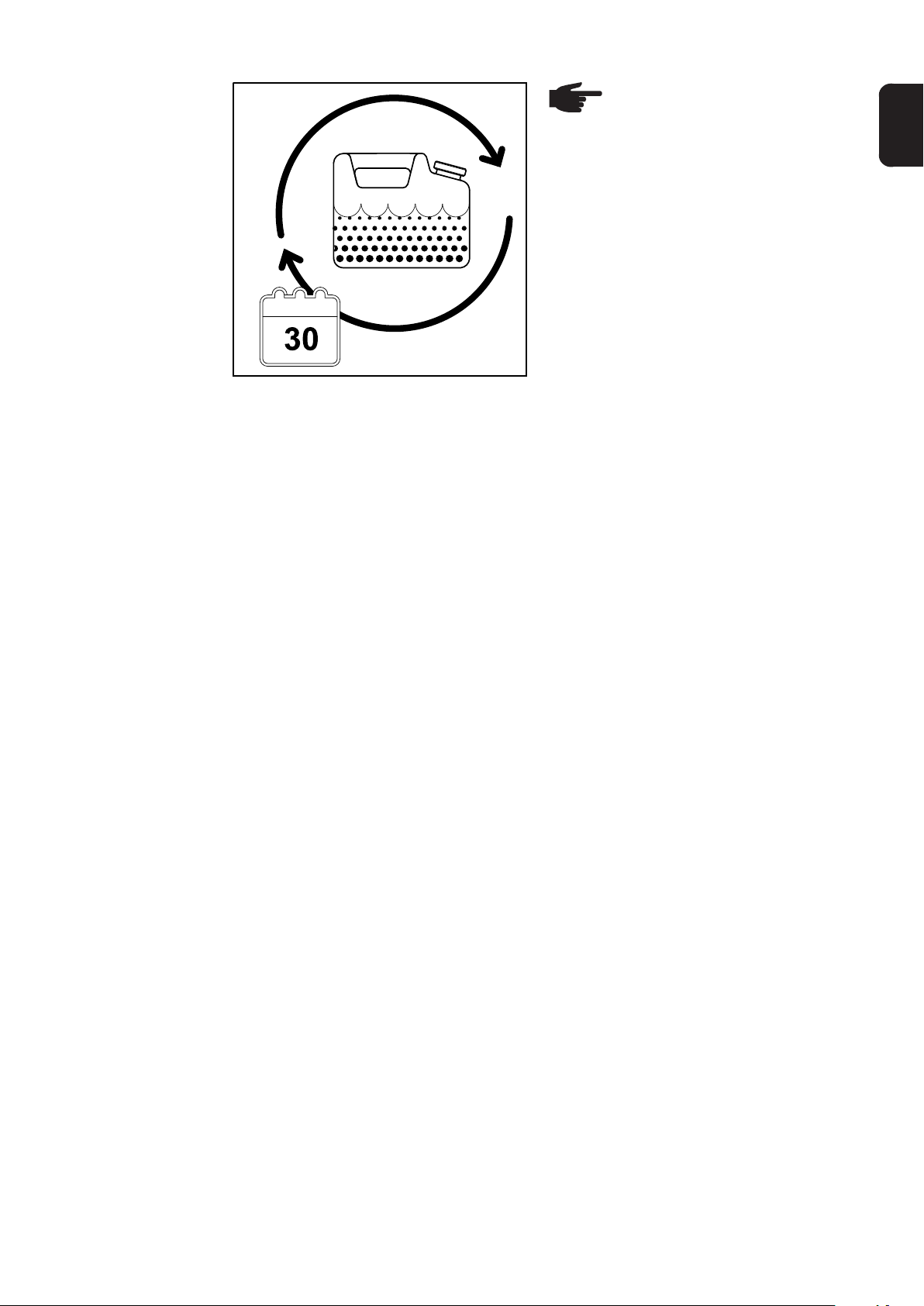

HINWEIS! 4 Wochen nach der
Erstbefüllung des Kühlgerätes mit
dem Kühlmittel FCL 10, das Kühl­mittel FCL 10 wechseln. Nur da­durch kann das Kühlmittel FCL 10
seine Produkteigenschaften opti­mal entfalten.

16

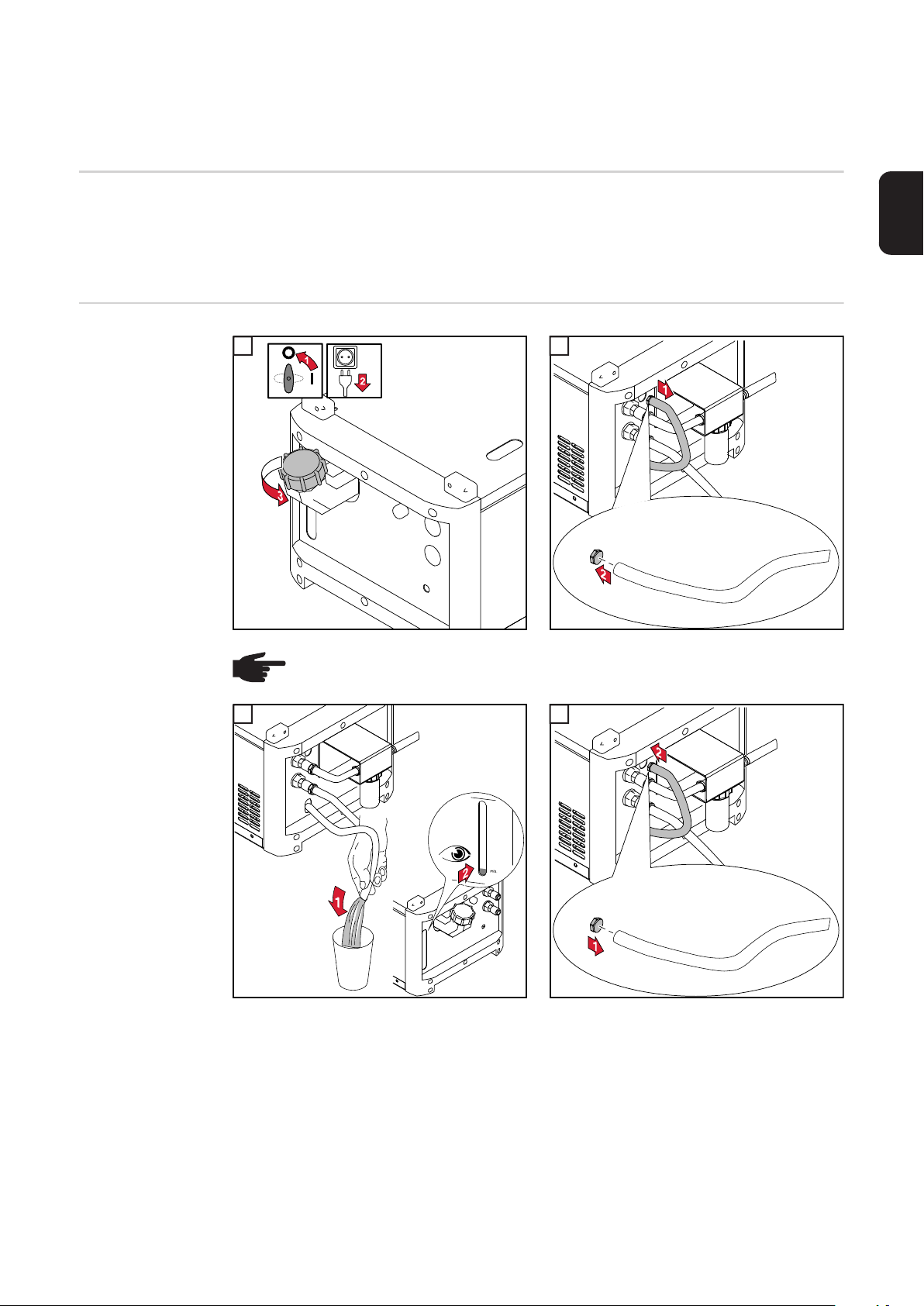

Kühlmittel bei FK 2500 Kühlgeräten ersetzen

DE

Kühlmittel erset­zen

1 2

1

HINWEIS! Das Kühlmittel nicht über die Abwasserkanalisation entsorgen. Das
Kühlmittel nur gemäß den geltenden nationalen und regionalen Bestimmungen
entsorgen.

1 2

3 4

2

3

5

Den bestehenden Kühlmittel-Filter entfernen

4

HINWEIS! Falls vorhanden, den
bestehenden Kühlmittel-Filter de­montieren und gemäß den gelten­den nationalen und regionalen
Bestimmungen entsorgen.

17

Dichtkegel (1) im Zentrum des An-

6

schlusses Kühlmittel-Vorlauf (2) mit-

(3)(2) (1)

tels Holz- oder Kunststoff- Stift (Ø =
max.6 mm / 0.236 in.) zurückdrücken,
bis der Dichtkegel hörbar arretiert

Kühlmittel FCL 10 beim Einfüllstutzen

7

einfüllen - bis zur Markierung „max“
am Kühlmittel-Behälter des Kühlgerä­tes

Sicherungsring (3) zurückziehen um

8

den Dichtkegel (1) wieder freizuge­ben und den Sicherungsring (3) an­schließend loslassen

1

9

1

HINWEIS! Befinden sich die Kühl­mittel-Anschlüsse an der Vorder­seite des Kühlgerätes, den
Kühlmittel-Filter auf die gleiche
Weise montieren

- Kühlmittel-Filter an Anschluss
Kühlmittel-Rücklauf (rot) an
der Vorderseite des Kühlge­rätes anschließen

Den mitgelieferten Kühlmittel-Filter montieren

2

10

18

3

11

4

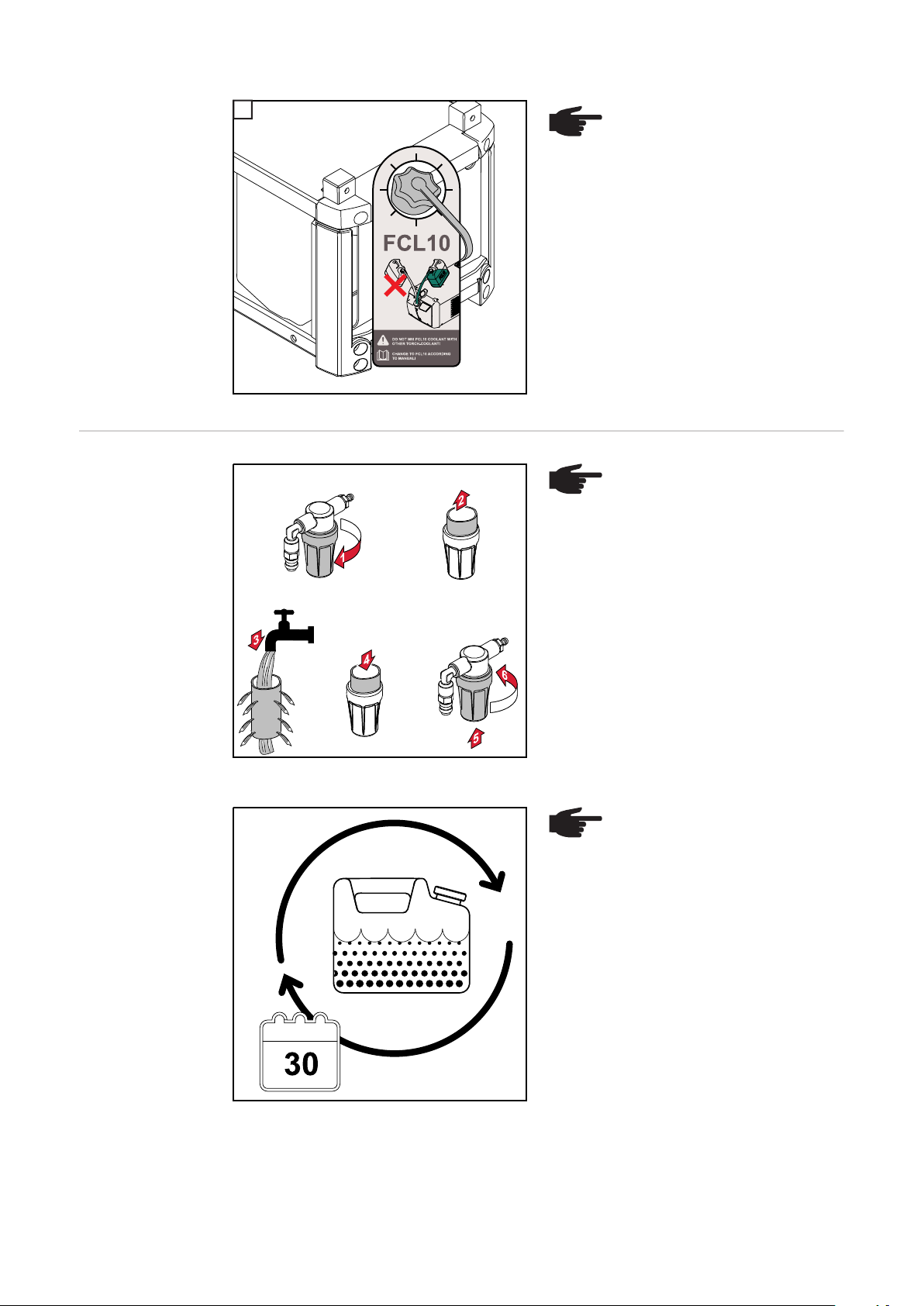

HINWEIS! Nach Abschluss der
Arbeiten, die mitgelieferte Hin-

DE

weislasche am Kühlgerät anbrin­gen.

Abschließende
Tätigkeiten

HINWEIS! In den ersten 4 Wo-

chen, nach dem Ersetzen des
Kühlmittels, den Kühlmittel-Filter
wöchentlich auf Verunreinigungen
prüfen und falls notwendig wie
dargestellt reinigen.

Kühlmittel-Filter reinigen

HINWEIS! 4 Wochen nach der
Erstbefüllung des Kühlgerätes mit
dem Kühlmittel FCL 10, das Kühl­mittel FCL 10 wechseln. Nur da­durch kann das Kühlmittel FCL 10
seine Produkteigenschaften opti­mal entfalten.

19

20

General

General informa­tion on FCL 10
coolant

Scope of Supply

- For systems that are operated with an ethanol-based coolant (old coolant), deposits
may have formed within the cooling system

- The FCL 10 coolant (glycol-based) dissolves any possible deposits within the cooling
system

- This restores the optimal performance of the cooling system

- The dissolved deposits are collected by the supplied coolant filter

- The FCL 10 coolant also provides significantly better corrosion protection in compari­son to ethanol-based coolants

EN-US

21

Safety

Safety

WARNING! Work performed incorrectly can cause serious injury and damage to

property. All work described in the following may only be performed by trained
specialist personnel. Do not perform the work described below until you have
thoroughly read and understood the following documents:

- this document

- all Operating Instructions for system components, in particular the safety
rules

WARNING! An electric shock can be fatal. Before starting the described work:

- Set the power switch of the power source to - O -

- Disconnect the power source from the grid

- Ensure that the power source remains disconnected from the grid until all
work is complete

After opening the device, use a suitable measuring tool to ensure that electrically
charged components (e.g. capacitors) are discharged.

WARNING! An inadequate ground conductor connection can cause serious inju­ry and damage to property. The housing screws provide an adequate ground con­ductor connection for grounding the housing and should not be replaced under
any circumstances by other screws that do not provide a reliable ground conduc­tor connection.

CAUTION! Risk of scalding due to hot coolant. All activities described in the fol­lowing should only by carried out when the coolant has cooled off.

NOTE! Make sure that no coolant ends up inside the machine. If coolant ends up
on the outside of the cooling unit, this should be removed immediately.

22

Replace coolant for cooling units FK 4000-R, FK
9000-R

Compatibility of
FCL 10 coolant

Replacing the
coolant and cool­ant filter

The cooling units listed in the following are not compatible with FCL 10 coolant and must
not be operated with it.

- FK 4000, item number 4,045,836

- FK 4000, item number 4,045,836,630

1 2

1

2

EN-US

NOTE! Do not dispose of coolant in the sewage system. Coolants should be dis-

posed of according to applicable national and local regulations.

1 2

3 4

23

3

5

(2) (3)

(1)

Push back taper (1) in the center of

6

the coolant supply hose connection
(2) with wooden or plastic pin (Ø =
max. 6 mm/0.236 in.) until taper audi­bly locks into place

Pour in FCL 10 coolant at filler plug

7

up to “max” marking on the cooling
unit’s coolant container

Pull back locking ring (3) to release

8

taper (1) again, then release the lock­ing ring (3)

Replace existing coolant filter with a

9

new filter and dispose of existing
coolant filter according to applicable
national and local regulations

NOTE! If no coolant filter is present install
the supplied coolant filter in any case.

24

1

10

2

11

1

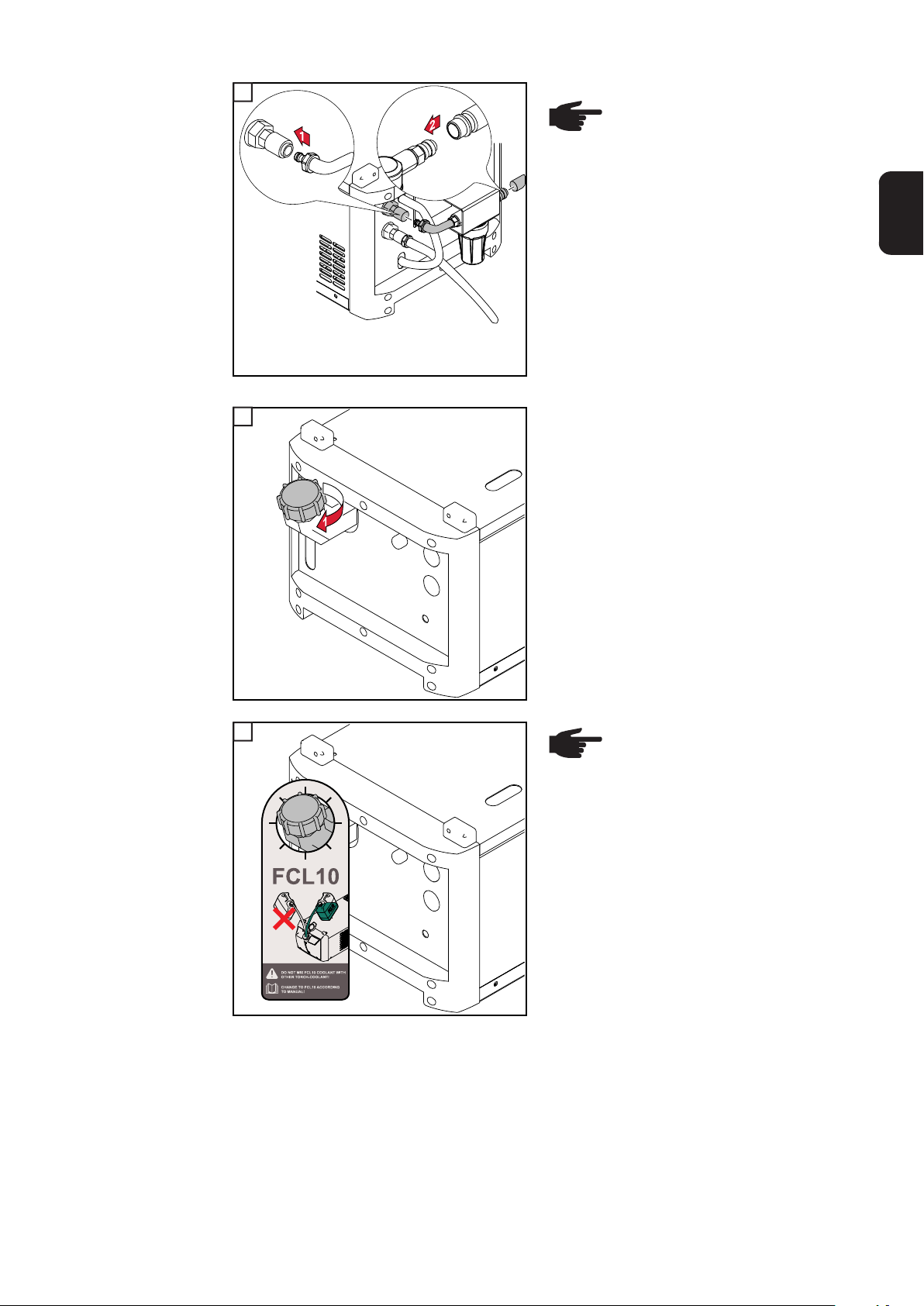

NOTE! If the coolant connections
are situated on the front of the
cooling unit, install the coolant fil­ter in the same way

- Connect coolant filter connec­tion to coolant return flow
connection (red) at the front
of the cooling unit

EN-US

3

12

4

NOTE! Once this has been com­pleted, attach the reference strap
provided to the cooling unit.

25

Final tasks

NOTE! For the first four weeks af-

ter replacing the coolant, the cool­ant filter should be checked
weekly for contamination and
then, as necessary, be cleaned.

Cleaning of the coolant filter

NOTE! Replace the FCL 10 cool­ant four weeks after first filling the
cooling unit. Only then will the
product characteristics of the FCL
10 coolant be able to perform to
their optimal level.

26

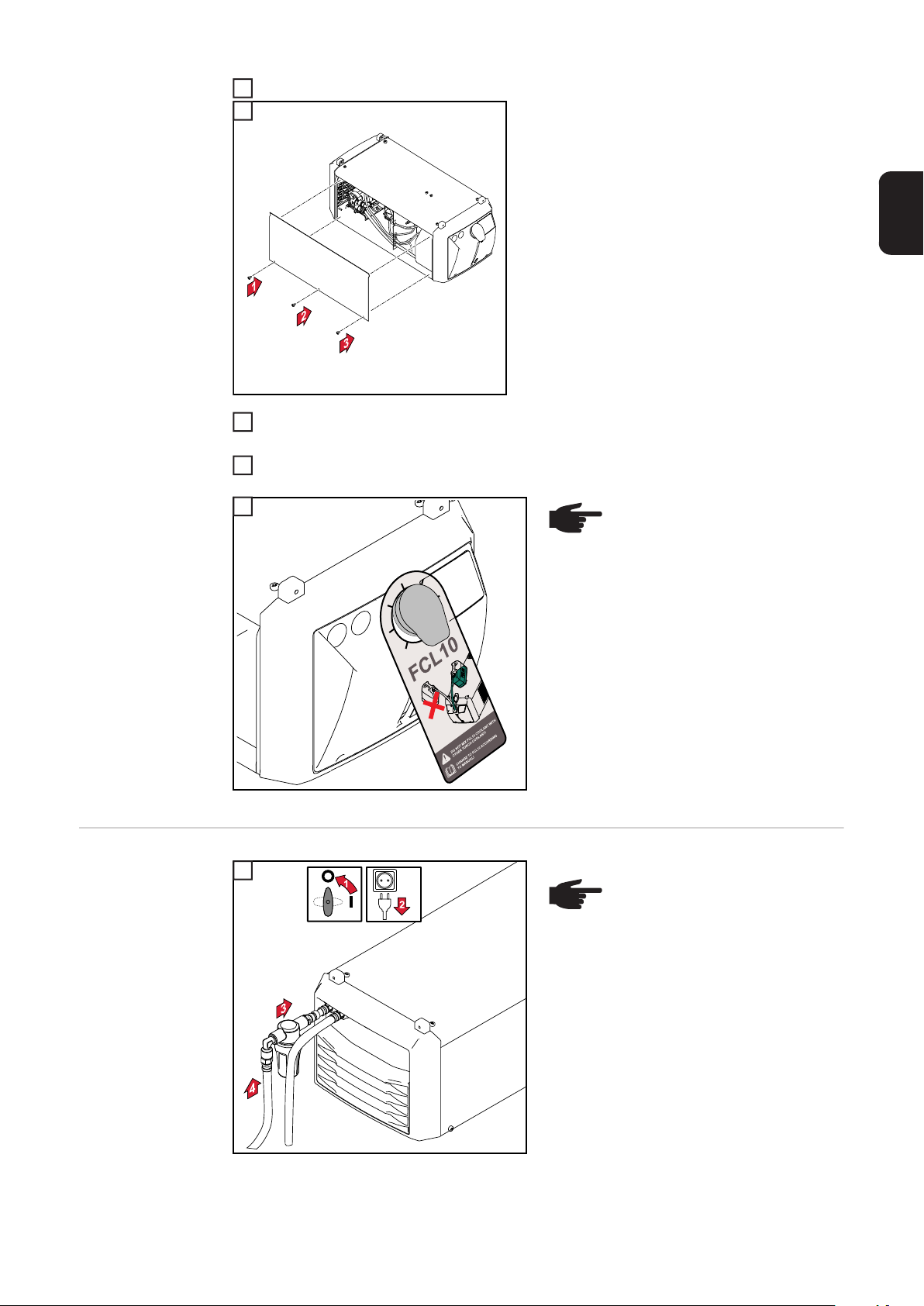

Replacing coolant for cooling units CU and FK 5000

Replace coolant

1

1

EN-US

2

2

3

NOTE! After disconnecting the
coolant hose from the coolant
pump connection, close the hose
off immediately. This way as little
coolant as possible ends up inside
the machine. Immediately remove
coolant that has ended up inside
or on the outside of the machine.

NOTE! Do not dispose of coolant in the sewage system. Coolants should be dis­posed of according to applicable national and local regulations.

1 2

3 4

27

3 4

5 6

5 6

7 8

7

9

Ensure that all hose connections have been established properly and that they are all

10

leak-tight

28

Ensure that there is no coolant inside or on the outside of the machine

11

8

12

If no cooling unit is present on the cooling unit, install the coolant filter provided—see

13

following section “Installation of cooling filter”
If there already is a cooling filter present on the cooling unit replace the existing filter

14

with the supplied coolant filter—see following section “Replacing the coolant filter”

9

15

10

NOTE! Once this has been com­pleted, attach the reference strap
provided to the cooling unit.

EN-US

Installing the
coolant filter

1

1

1

NOTE! If the coolant connections
are situated on the front of the
cooling unit, install the coolant fil­ter in the same way.

- Connect coolant filter connec­tion to coolant return flow
connection (red) at the front
of the cooling unit

29

Replacing the
coolant filter

Removing the existing coolant filter: Installing the new coolant filter:

1 2

1

2

NOTE! If the coolant connections are situated on the front of the cooling unit, in­stall the coolant filter in the same way.

- Connect coolant filter connection to coolant return flow connection (red) at
the front of the cooling unit

Final tasks

NOTE! For the first four weeks af-

ter replacing the coolant, the cool­ant filter should be checked
weekly for contamination and
then, as necessary, be cleaned.

Cleaning of the coolant filter

30

NOTE! Replace the FCL 10 cool­ant four weeks after first filling the
cooling unit. Only then will the
product characteristics of the FCL
10 coolant be able to perform to
their optimal level.

EN-US

31

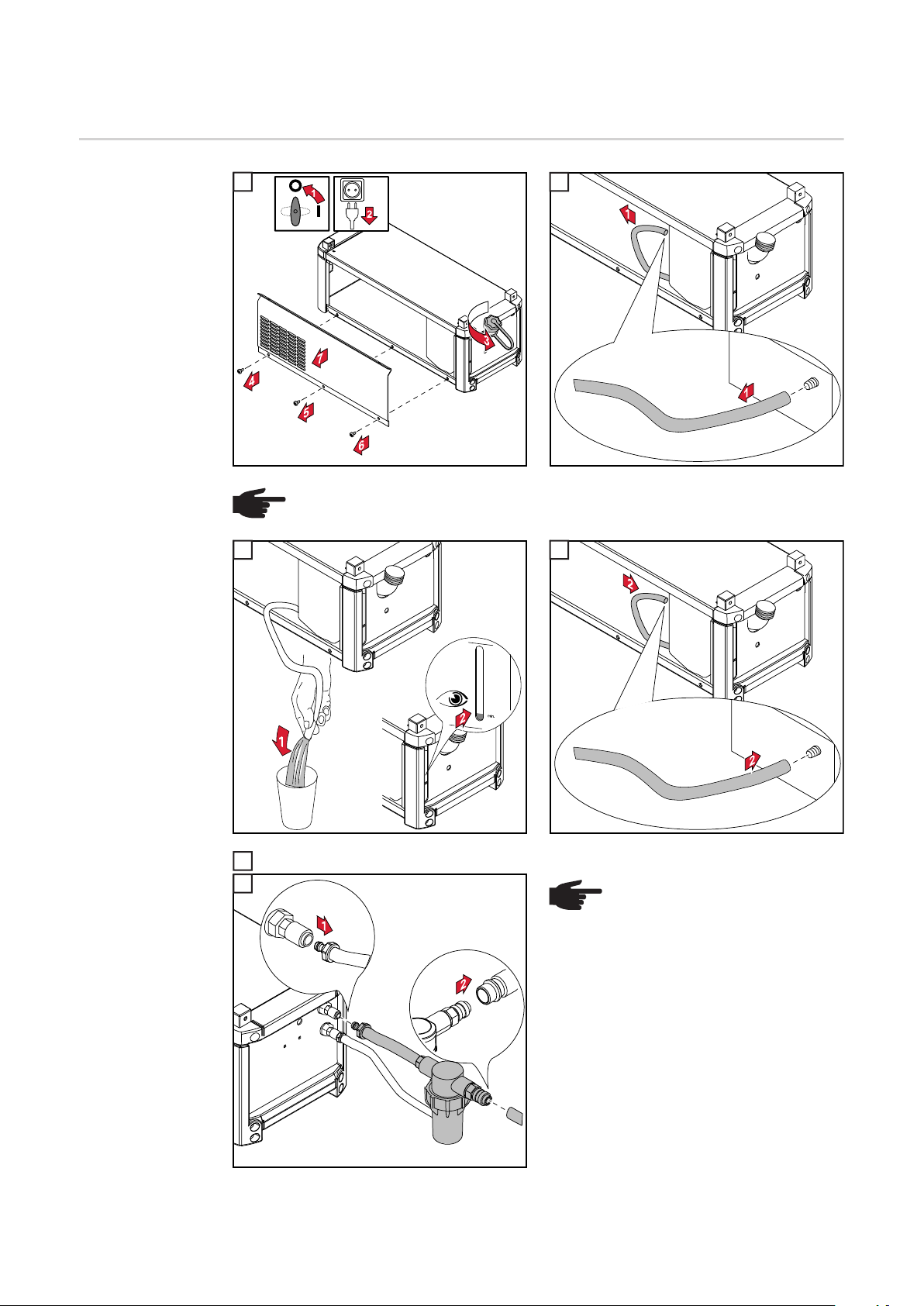

Replacing coolant for cooling units FK 2200

Replace coolant

1 2

1

NOTE! Do not dispose of coolant in the sewage system. Coolants should be dis­posed of according to applicable national and local regulations.

3 4

3 4

2

32

Ensure that there is no coolant inside or on the outside of the machine

5

5

6

6

NOTE! De-install the existing
coolant filter, if any, and dispose of
it according to applicable national
and local regulations.

Remove the existing coolant filter

7

10

Push back taper (1) in the center of

7

the coolant supply hose connection
(2) with wooden or plastic pin (Ø =
max. 6 mm/0.236 in.) until taper audi­bly locks into place

Pour in FCL 10 coolant at filler plug

8

up to “max” marking on the cooling
unit’s coolant container

Pull back locking ring (3) to release

9

taper (1) again, then release the lock­ing ring (3)

8

NOTE! If the coolant connections
are situated on the front of the
cooling unit, install the coolant fil­ter in the same way

- Connect coolant filter connec­tion to coolant return flow
connection (red) at the front
of the cooling unit

EN-US

Installing the new coolant filter

9

11

33

10

12

11

NOTE! Once this has been com­pleted, attach the reference strap
provided to the cooling unit.

Final tasks

NOTE! For the first four weeks af-

ter replacing the coolant, the cool­ant filter should be checked
weekly for contamination and
then, as necessary, be cleaned.

Cleaning of the coolant filter

NOTE! Replace the FCL 10 cool­ant four weeks after first filling the
cooling unit. Only then will the
product characteristics of the FCL
10 coolant be able to perform to
their optimal level.

34

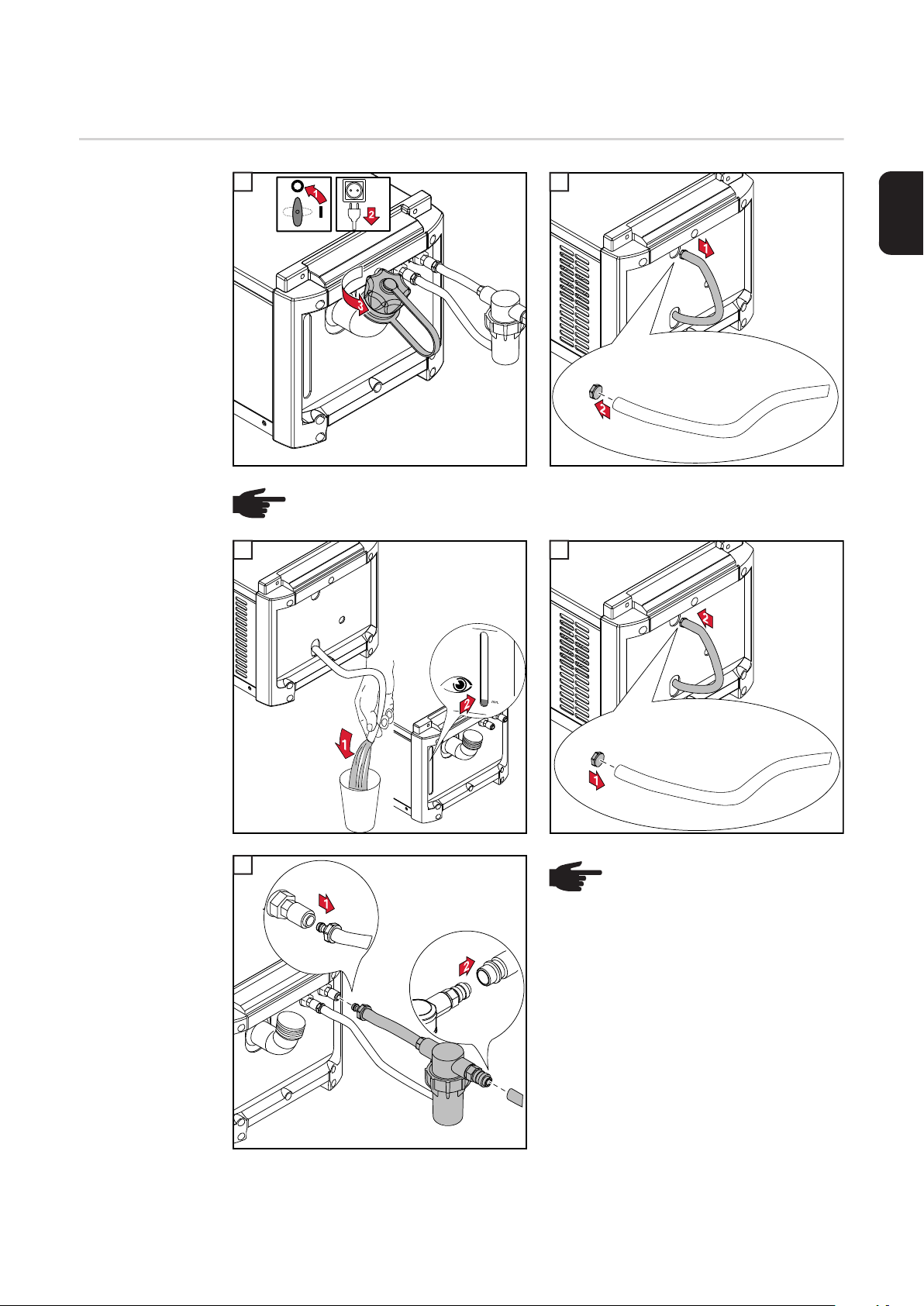

Replacing coolant for cooling units FK 2500

Replace coolant

1 2

1

NOTE! Do not dispose of coolant in the sewage system. Coolants should be dis­posed of according to applicable national and local regulations.

1 2

3 4

2

EN-US

3

5

Remove the existing coolant filter

4

NOTE! De-install the existing
coolant filter, if any, and dispose of
it according to applicable national
and local regulations.

35

Push back taper (1) in the center of

6

the coolant supply hose connection

(3)(2) (1)

(2) with wooden or plastic pin (Ø =
max. 6 mm/0.236 in.) until taper audi­bly locks into place

Pour in FCL 10 coolant at filler plug

7

up to “max” marking on the cooling
unit’s coolant container

Pull back locking ring (3) to release

8

taper (1) again, then release the lock­ing ring (3)

1

9

1

NOTE! If the coolant connections
are situated on the front of the
cooling unit, install the coolant fil­ter in the same way

- Connect coolant filter connec­tion to coolant return flow
connection (red) at the front
of the cooling unit

Installing the coolant filter provided

2

10

36

3

11

4

NOTE! Once this has been com­pleted, attach the reference strap
provided to the cooling unit.

EN-US

Final tasks

NOTE! For the first four weeks af-

ter replacing the coolant, the cool­ant filter should be checked
weekly for contamination and
then, as necessary, be cleaned.

Cleaning of the coolant filter

NOTE! Replace the FCL 10 cool­ant four weeks after first filling the
cooling unit. Only then will the
product characteristics of the FCL
10 coolant be able to perform to
their optimal level.

37

38

EN-US

39

FRONIUS INTERNATIONAL GMBH

Froniusplatz 1, A-4600 Wels, Austria

Tel: [phone], Fax: [phone]

E-Mail: [e-mail]

www.fronius.com

www.fronius.com/addresses

Under http://www.fronius.com/addresses you will find all addresses

of our Sales & service partners and Locations
