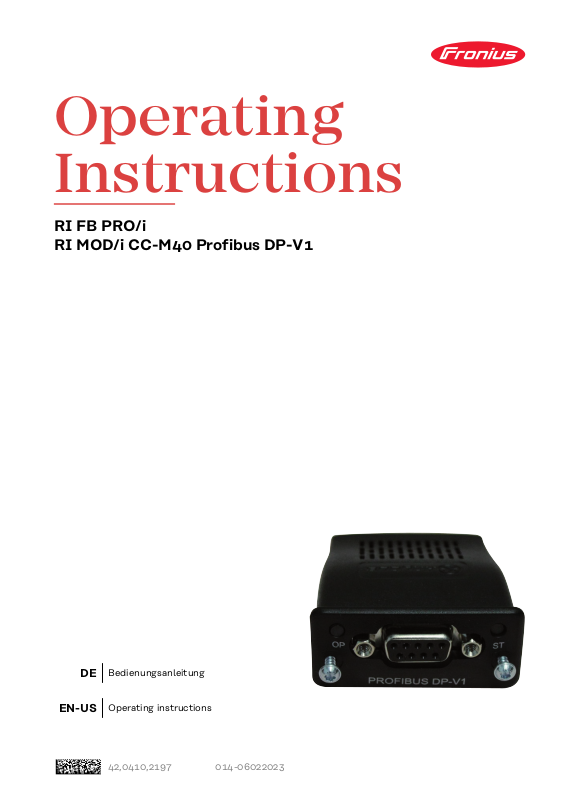

Fronius Busmodule RI MOD/i CC-M40 Profibus DP-V1 Operating Instruction [DE, EN]

Operating
Instructions

RI FB PRO/i
RI MOD/i CC-M40 Profibus DP-V1

DE

EN-US

Bedienungsanleitung

Operating instructions

42,0410,2197 014-06022023

Inhaltsverzeichnis

Allgemeines 4

Sicherheit 4
Anschlüsse und Anzeigen 4
Eigenschaften der Datenübertragung 5
Konfigurationsparameter 5

Knotenadresse des Busmoduls einstellen 7

Knotenadresse des Busmoduls einstellen 7

Prozessdaten-Breite des Busmoduls einstellen 9

Prozessdaten-Breite des Busmoduls einstellen 9

Ein- und Ausgangssignale 10

Datentypen 10
Verfügbarkeit der Eingangssignale 10
Eingangssignale (vom Roboter zur Stromquelle) 10
Wertebereich Working mode 15
Wertebereich Documentation mode 15
Wertebereich Process controlled correction 16
Wertebereich Processline selection 16
Wertebereich TWIN mode 16
Verfügbarkeit der Ausgangssignale 17
Ausgangssignale (von der Stromquelle zum Roboter) 17
Zuordnung Sensorstatus 1-4 20
Wertebereich Safety status 20
Wertebereich Process Bit 21

DE

3

Allgemeines

5

4 3 2 1

9 8

7 6

Sicherheit

Anschlüsse und
Anzeigen

WARNUNG!

Gefahr durch Fehlbedienung und fehlerhaft durchgeführte Arbeiten.

Schwere Personen- und Sachschäden können die Folge sein.

Alle in diesem Dokument beschriebenen Arbeiten und Funktionen dürfen

▶

nur von technisch geschultem Fachpersonal ausgeführt werden.
Dieses Dokument vollständig lesen und verstehen.

▶

Sämtliche Sicherheitsvorschriften und Benutzerdokumentationen dieses

▶

Gerätes und aller Systemkomponenten lesen und verstehen.

Pin Signal Beschreibung

1 - -

2 - -

3 B Line Positiv RxD/TxD,

RS485 Level

4 RTS Request to send

5 GND Bus Ground (isoliert)

6 +5 V Bus

Output

+5 V termination
power (isoliert,
kurzschluss­geschützt)

7 - -

8 A Line Negative RxD/TxD,

RS485 Level

9 - -

Gehäuse = Kabelschirmung

(1) LED ST - Status

Aus:

Nicht initialisiert
Anybus Status = ‘SETUP’
oder ‘NW_INIT’

Leuchtet grün:

Initialisiert
Anybus Modul hat den ‘NW_INIT’
Status verlassen

Blinkt grün:

Initialisiert, Diagnose läuft
Erweitertes Diagnose-Bit ist gesetzt

Leuchtet rot:

Ausnahmefehler
Anybus Status = ‘EXCEPTION’

4

(2) LED OP - Betriebsmodus

Eigenschaften
der Da­tenübertragung

Aus:

Nicht online oder keine Versorgungs­spannung

Leuchtet grün:

Datenaustausch

Blinkt grün:

Clear

Blinkt rot (1-mal):

Parametrierungs-Fehler

Blinkt rot (2-mal):

Profibus Konfigurationsfehler

Netzwerk Topologie:

Linearer Bus, aktiver Busabschluss an beiden Enden, Stichleitungen sind
möglich

Medium und maximale Buslänge:

Bei der Auswahl der Kabel, Stecker und Abschluss-Widerstände ist die Profi­bus Installationsrichtlinie für die Planung und Installation von Profibus Syste­men zu beachten.

DE

Konfigurations­parameter

Anzahl der Stationen:

32 Stationen in jedem Segment ohne Repeater. Mit Repeatern erweiterbar bis
127 Stationen.

Übertragungs-Geschwindigkeit:

Wird automatisch vom Busmodul erkannt. Folgende Geschwindigkeiten werden
unterstützt:
9,6 kBit/s | 19,2 kBit/s | 45,45 kBit/s | 93,75 kBit/s | 187,5 kBit/s | 500 kBit/s |
1,5 MBit/s | 3 MBit/s | 6 MBit/s | 12 MBit/s

Prozessdaten-Breite:

siehe Abschnitt Prozessdaten-Breite des Busmoduls einstellen auf Seite 9

Bei einigen Robotersteuerungen kann es erforderlich sein die hier beschriebenen
Konfigurationsparameter anzugeben, damit das Busmodul mit dem Roboter
kommunizieren kann.

Parameter Wert

Vendor Name: Fronius International GmbH

Ident Number: 0F37

hex

(3895

dez

)

Die folgenden Parameter geben Detailinformationen über das Busmodul. Auf die
Daten kann durch den Profibus-Master mittels azyklischer Lese/Schreib-Dienste
zugegriffen werden.

Parameter Wert

IM Manufacturer ID: 01B0

hex

(432

) Fronius International GmbH

dez

5

Parameter Wert

IM Order ID: 0

IM Revision Counter: 0001

IM Profile ID: F600

IM Profile Specific Ty-

0004

pe:

IM Version: 0101

IM Supported: 001E

hex

hex

hex

hex

hex

(257

(1

)

dez

(62976

(4

dez

(30

dez

) Generic Device

dez

) Communication Module

)

dez

) IM0..4 supported

6

Knotenadresse des Busmoduls einstellen

DE

Knotenadresse
des Busmoduls
einstellen

Die Knotenadresse des Busmoduls
kann eingestellt werden:

mit dem DIP-Schalter im Interface

1.
im Bereich von 1 bis 63

Werkseitig sind alle Positionen

-

in Stellung OFF geschaltet. In
diesem Fall muss die Einstel­lung der IP-Adresse auf die
Website der Stromquelle ein­gestellt werden

auf der Website der Stromquelle

2.
im Bereich von 1 bis 126 (wenn alle
Positionen des DIP-Schalter in
Stellung OFF geschaltet sind)

Beispiel für das Einstellen der Knotenadresse des Busmoduls mit dem DIP­Schalter im Interface:

DIP-Schalter

8 7 6 5 4 3 2 1 IP-Adresse

- -

OFF OFF OFF OFF OFF ON

1

- -

- -

- -

- -

OFF OFF OFF OFF ON OFF

OFF OFF OFF OFF ON ON

ON ON ON ON ON OFF

ON ON ON ON ON ON

2

3

62

63

Die Knotenadresse wird mit den Positionen 1 bis 6 des DIP-Schalters eingestellt.
Die Einstellung erfolgt im Binärformat. Das ergibt einen Einstellbereich von 1 bis
63 im Dezimalformat.

Knotenadresse auf der Website der Stromquelle einstellen:

IP-Adresse der verwendeten Stromquelle notieren:

Am Bedienpanel der Stromquelle „Voreinstellungen“ auswählen

1

Am Bedienpanel der Stromquelle „System“ auswählen

2

Am Bedienpanel der Stromquelle „Information“ auswählen

3

Angezeigte IP-Adresse notieren (Beispiel: 10.5.72.13)

4

Website der Stromquelle im Internetbrowser aufrufen:

Computer mit dem Netzwerk der Stromquelle verbinden

5

IP-Adresse der Stromquelle in die Suchleiste des Internetbrowsers eingeben

6

und bestätigen

Standard-Benutzernamen (admin) und Passwort (admin) eingeben

7

Website der Stromquelle wird angezeigt

-

Knotenadresse des Busmoduls einstellen:

Auf der Website der Stromquelle den Reiter „RI FB PRO/i“ auswählen

8

7

Bei Punkt „Modulkonfiguration“ die gewünschte Knotenadresse für das Inter-

9

face eingeben
Beispielsweise: 2

„Konfiguration setzen“ auswählen

10

„Feldbus-Modul neu starten“ auswählen

11

die eingestellte Knotenadresse wird übernommen

-

8

Prozessdaten-Breite des Busmoduls einstellen

DE

Prozessdaten­Breite des Bus­moduls einstel­len

IP-Adresse der verwendeten Stromquelle notieren:

Am Bedienpanel der Stromquelle „Voreinstellungen“ auswählen

1

Am Bedienpanel der Stromquelle „System“ auswählen

2

Am Bedienpanel der Stromquelle „Information“ auswählen

3

Angezeigte IP-Adresse notieren (Beispiel: 10.5.72.13)

4

Website der Stromquelle im Internetbrowser aufrufen:

Computer mit dem Netzwerk der Stromquelle verbinden

5

IP-Adresse der Stromquelle in die Suchleiste des Internetbrowsers eingeben

6

und bestätigen

Standard-Benutzernamen (admin) und Passwort (admin) eingeben

7

Website der Stromquelle wird angezeigt

-

Prozessdaten-Breite des Busmoduls einstellen:

Auf der Website der Stromquelle den Reiter „RI FB PRO/i“ auswählen

8

Bei Punkt „Prozessdaten“ die gewünschte Prozessdaten-Konfiguration

9

auswählen

„Speichern“ auswählen

10

Die Feldbus-Verbindung wird neu gestartet und die Konfiguration über-

-

nommen

9

Ein- und Ausgangssignale

Datentypen Folgende Datentypen werden verwendet:

UINT16 (Unsigned Integer)

-

Ganzzahl im Bereich von 0 bis 65535
SINT16 (Signed Integer)

-

Ganzzahl im Bereich von -32768 bis 32767

Umrechnungsbeispiele:

für positiven Wert (SINT16)

-

z.B. gewünschter Drahtvorschub x Faktor

12.3 m/min x 100 = 1230

für negativen Wert (SINT16)

-

z.B. gewünschte Lichtbogen-Korrektur x Faktor

-6.4 x 10 = -64

= FFC0

dez

= 04CE

dez

hex

hex

Verfügbarkeit
der Eingangssi­gnale

Eingangssignale
(vom Roboter
zur Stromquelle)

Die nachfolgend angeführten Eingangssignale sind ab Firmware V1.7.0 des RI FB
PRO/i verfügbar.

10

Adresse

relativ absolut

Prozess-


DE

WORD

0

BYTE

BIT

0 0 Welding Start steigend

1 1 Robot ready High

2 2 Working mode Bit 0 High

3 3 Working mode Bit 1 High

0

4 4 Working mode Bit 2 High

5 5 Working mode Bit 3 High

6 6 Working mode Bit 4 High

7 7 —

0 8 Gas on steigend

1 9 Wire forward steigend

2 10 Wire backward steigend

3 11 Error quit steigend

4 12 Touch sensing High

1

5 13 Torch blow out steigend

6 14 Processline selection Bit 0 High Siehe Tabelle

7 15 Processline selection Bit 1 High

BIT

Signal

Aktivität /

Datentyp

Bereich

Siehe Tabelle

Wertebereich

Working mode

Wertebereich

selection auf Sei-

auf Seite 15

Processline

te 16

Faktor

Standard

ü ü

Economy

0 16 Welding Simulation High

1 17 Synchro pulse on High

2 18 —

3 19 —

2

4 20 —

5 21 —

6 22 Wire brake on High

1

7 23 Torchbody Xchange High

ü ü

0 24 —

1 25 Teach mode High

2 26 —

3 27 —

3

4 28 —

5 29 Wire sense start steigend

6 30 Wire sense break steigend

7 31 —

11

Adresse

relativ absolut

Prozess-


WORD

2

BYTE

BIT

0 32 TWIN mode Bit 0 High Siehe Tabelle

1 33 TWIN mode Bit 1 High

2 34 —

3 35 —

4

4 36 —

5 37 Documentation mode High

6 38 —

7 39 —

0 40 —

1 41 —

2 42 —

3 43 —

5

4 44 —

BIT

Signal

Aktivität /

Datentyp

Bereich

Wertebereich

TWIN mode auf

Siehe Tabelle

Wertebereich Do-

cumentation mo-

de auf Seite 15

Seite 16

Faktor

Standard

ü ü

Economy

5 45 —

6 46 —

7 47

Disable process controlled
correction

High

12

Adresse

relativ absolut

Prozess-


DE

WORD

3

BYTE

BIT

0 48 —

1 49 —

2 50 —

3 51 —

6

4 52 —

5 53 —

6 54 —

7 55 —

0 56

1 57

2 58

3 59

7

4 60

BIT

Signal

ExtInput1 => OPT_Output
1

ExtInput2 => OPT_Output
2

ExtInput3 => OPT_Output
3

ExtInput4 => OPT_Output
4

ExtInput5 => OPT_Output
5

Aktivität /

Datentyp

High

High

High

High

High

Bereich

Faktor

Standard

ü ü

Economy

5 61

6 62

7 63

8 0-7 64-71

4

9 0-7 72-79

10,

5

0-7 80-95

11

ExtInput6 => OPT_Output
6

ExtInput7 => OPT_Output
7

ExtInput8 => OPT_Output
8

Welding characteristic- /
Job number

Beim Schweißverfahren
MIG/MAG Puls-Synergic,
MIG/MAG Standard-Syn­ergic,
MIG/MAG Standard-Ma­nuell,
MIG/MAG PMC,
MIG/MAG LSC,
CMT,
ConstantWire:

Wire feed speed command
value

Beim Job-Betrieb:

Power correction

High

High

High

UINT16 0 bis 1000 1

-327,68 bis

SINT16

SINT16

327,67

[m/min]

-20,00 bis
20,00

[%]

100

100

ü ü

ü ü

13

Adresse

relativ absolut

Prozess-


WORD

6

BYTE

12,

0-7 96-111

13

BIT

BIT

Signal

Beim Schweißverfahren
MIG/MAG Puls-Synergic,
MIG/MAG Standard-Syn­ergic,
MIG/MAG PMC,
MIG/MAG LSC,
CMT:

Arclength correction

Beim Schweißverfahren
MIG/MAG Standard-Ma­nuell:

Welding voltage

Beim Job-Betrieb:

Arclength correction

Beim Schweißverfahren
ConstantWire:

Hotwire current

Aktivität /

Datentyp

SINT16

UINT16

SINT16

UINT16

Bereich

-10,0 bis
10,0

[Schritte]

0,0 bis

6553,5

[V]

-10,0 bis
10,0

[Schritte]

0,0 bis

6553,5

[A]

10

10

10

10

Faktor

Standard

ü ü

Economy

14,

7

8

9

10

0-7 112-127

15

16 0-7 128-135

17 0-7 136-143

18 0-7 144-151

19 0-7 152-159

20 0-7 160-167

21 0-7 168-175

Beim Schweißverfahren
MIG/MAG Puls-Synergic,
MIG/MAG Standard-Syn­ergic,
MIG/MAG PMC,
MIG/MAG LSC,
CMT:

Pulse-/dynamic correction

Beim Schweißverfahren
MIG/MAG Standard-Ma­nuell:

Dynamic

Wire retract correction UINT16

Welding speed UINT16

Process controlled correc­tion

SINT16

UINT16

-10,0 bis
10,0

[Schritte]

0,0 bis

10,0

[Schritte]

0,0 bis

10,0

[Schritte]

0,0 bis

1000,0

[cm/min]

Siehe Tabelle

Wertebereich

Process control-

led correction auf

Seite 16

10

10

10

10

ü ü

ü

ü

ü

14

Adresse

relativ absolut

Prozess-


DE

WORD

BYTE

BIT

22 0-7 176-183

11

23 0-7 184-191

24 0-7 192-199

12

25 0-7 200-207

26 0-7 208-215

13

27 0-7 216-223

28 0-7 224-231

14

29 0-7 232-239

30 0-7 240-247

15

31 0-7 248-255

32 0-7 256-263

16

33 0-7 264-271

34 0-7 272-279

17

35 0-7 280-287

36 0-7 288-295

18

37 0-7 296-303

BIT

Signal

Aktivität /

Datentyp

Bereich

—

—

—

—

Wire forward / backward
length

UINT16

OFF / 1 bis

65535

[mm]

OFF / 0,5

Wire sense edge detection UINT16

bis 20,0

[mm]

—

—

1

10

Faktor

Standard

Economy

ü

ü

ü

ü

ü

ü

ü

ü

38 0-7 304-311

19

39 0-7 312-319

Wertebereich
Working mode

Wertebereich
Documentation
mode

Seam number UINT16

0 bis

65535

1

Bit 4 Bit 3 Bit 2 Bit 1 Bit 0 Beschreibung

0 0 0 0 0 Parameteranwahl intern

0 0 0 0 1 Kennlinien Betrieb Sonder 2-Takt

0 0 0 1 0 Job-Betrieb

0 1 0 0 0 Kennlinien Betrieb 2-Takt

0 1 0 0 1 MIG/MAG Standard-Manuell 2-Takt

1 0 0 0 1 Kühlmittel-Pumpe stoppen

Wertebereich Betriebsart

Bit 0 Beschreibung

0 Nahtnummer von Stromquelle (intern)

1 Nahtnummer von Roboter (Word 19)

Wertebereich Dokumentationsmodus

ü

15

Wertebereich
Process control­led correction

Prozess

Signal

PMC Arc length stabilizer SINT16

Wertebereich prozessabhängige Korrektur

Aktivität /

Wertebereich

Datentyp

Einstellbereich

-327,8 bis +327,7
0,0 bis +5,0 Volt 10

Einheit

Faktor

Wertebereich
Processline
selection

Wertebereich
TWIN mode

Bit 1 Bit 0 Beschreibung

0 0 Prozesslinie 1 (default)

0 1 Prozesslinie 2

1 0 Prozesslinie 3

1 1 Reserviert

Wertebereich Prozesslinien-Auswahl

Bit 1 Bit 0 Beschreibung

0 0 TWIN Single mode

0 1 TWIN Lead mode

1 0 TWIN Trail mode

1 1 Reserve

Wertebereich TWIN-Betriebsart

16

Verfügbarkeit
der Ausgangssi­gnale

Ausgangssignale
(von der Strom­quelle zum Ro­boter)

Adresse

relativ absolut

Die nachfolgend angeführten Ausgangssignale sind ab Firmware V1.7.0 des RI
FB PRO/i verfügbar.

Prozess-


DE

WORD

0

BYTE

BIT

0 0 Heartbeat Powersource High/Low 1 Hz

1 1 Power source ready High

2 2 Warning High

3 3 Process active High

0

4 4 Current flow High

5 5 Arc stable- / touch signal High

6 6 Main current signal High

7 7 Touch signal High

0 8 Collisionbox active Low

1 9 Robot Motion Release High

2 10 Wire stick workpiece High

3 11 —

1

4 12 Short circuit contact tip High

5 13

BIT

Signal

Parameter selection in­ternally

Aktivität /

Datentyp

High

Bereich

0 = Kollisi-

on oder

Kabel-

bruch

Standard

Faktor

ü ü

Economy

6 14

7 15 Torch body gripped High

Characteristic number
valid

High

17

Adresse

relativ absolut

Prozess-


WORD

1

BYTE

BIT

0 16

1 17 Correction out of range High

2 18 —

3 19 Limitsignal High

2

4 20 —

5 21 —

6 22 Main supply status Low

7 23 —

0 24 Sensor status 1 High

1 25 Sensor status 2 High

2 26 Sensor status 3 High

3 27 Sensor status 4 High

3

4 28 —

5 29 —

6 30 —

BIT

Signal

Command value out of
range

Aktivität /

Datentyp

High

Bereich

Siehe Tabelle Zu-

ordnung Sensorsta-

tus 1-4 auf Seite

20

Faktor

Standard

ü ü

Economy

7 31 —

0 32 —

1 33 —

2 34 —

3 35 Safety status Bit 0 High Siehe Tabelle Wer-

4

4 36 Safety status Bit 1 High

5 37 —

6 38 Notification High

2

7 39 System not ready High

0 40 —

1 41 —

2 42 —

3 43 —

5

4 44 —

5 45 —

6 46 —

tebereich Safety

status auf Seite 20

ü ü

18

7 47 —

Adresse

relativ absolut

Prozess-


DE

WORD

3

BYTE

BIT

0 48 Process Bit 0 High

1 49 Process Bit 1 High

2 50 Process Bit 2 High

3 51 Process Bit 3 High

6

4 52 Process Bit 4 High

5 53 —

6 54 Touch signal gas nozzle High

7 55

0 56

1 57

2 58

3 59

7

4 60

BIT

Signal

TWIN synchronization
active

ExtOutput1 <= OPT_In­put1

ExtOutput2 <= OPT_In­put2

ExtOutput3 <= OPT_In­put3

ExtOutput4 <= OPT_In­put4

ExtOutput5 <= OPT_In­put5

Aktivität /

Datentyp

High

High

High

High

High

High

Bereich

Siehe Tabelle Wer-

tebereich Process

Bit auf Seite 21

Faktor

Standard

ü ü

Economy

5 61

6 62

7 63

8 0-7 64-71

4

9 0-7 72-79

10 0-7 80-87

5

11 0-7 88-95

12 0-7 96-103

6

13 0-7 104-111

14 0-7 112-119

7

15 0-7 120-127

16 0-7 128-135

8

17 0-7 136-143

18 0-7 144-151

9

19 0-7 152-159

ExtOutput6 <= OPT_In­put6

ExtOutput7 <= OPT_In­put7

ExtOutput8 <= OPT_In­put8

Welding voltage UINT16

Welding current UINT16

Wire feed speed SINT16

Actual real value for
seam tracking

Error number UINT16

Warning number UINT16

High

High

High

UINT16

0,0 bis

655,35 [V]

0,0 bis

6553,5 [A]

-327,68

bis 327,67

[m/min]

0 bis

6,5535

0 bis

65535

0 bis

65535

100

10

100

10000

1

1

ü ü

ü ü

ü ü

ü ü

ü

ü

19

Adresse

relativ absolut

Prozess-


WORD

BYTE

BIT

20 0-7 160-167

10

21 0-7 168-175

22 0-7 176-183

11

23 0-7 184-191

24 0-7 192-199

12

25 0-7 200-207

26 0-7 208-215

13

27 0-7 216-223

28 0-7 224-231

14

29 0-7 232-239

30 0-7 240-247

15

31 0-7 248-255

32 0-7 256-263

16

33 0-7 264-271

BIT

Signal

Motor current M1 SINT16

Motor current M2 SINT16

Motor current M3 SINT16

—

—

—

Wire position SINT16

Aktivität /

Datentyp

Bereich

-327,68

bis 327,67

[A]

-327,68

bis 327,67

[A]

-327,68

bis 327,67

[A]

-327,68

bis 327,67

[mm]

100

100

100

100

Faktor

Standard

Economy

ü

ü

ü

ü

ü

ü

ü

34 0-7 272-279

17

35 0-7 280-287

36 0-7 288-295

18

37 0-7 296-303

38 0-7 304-311

19

39 0-7 312-319

Zuordnung Sen­sorstatus 1-4

Wertebereich
Safety status

—

—

—

Signal Beschreibung

Sensor status 1 OPT/i WF R Drahtende (4,100,869)

Sensor status 2 OPT/i WF R Drahtfass (4,100,879)

Sensor status 3 OPT/i WF R Ringsensor (4,100,878)

Sensor status 4 Drahtpufferset CMT TPS/i (4,001,763)

Bit 1 Bit 0 Beschreibung

0 0 Reserve

ü

ü

ü

20

0 1 Halt

1 0 Stopp

Bit 1 Bit 0 Beschreibung

Wertebereich
Process Bit

1 1 Nicht eingebaut / aktiv

Bit 4 Bit 3 Bit 2 Bit 1 Bit 0 Beschreibung

0 0 0 0 0 kein Prozess oder Parameteranwahl

intern

0 0 0 0 1 MIG/MAG Puls-Synerigc

0 0 0 1 0 MIG/MAG Standard-Synergic

0 0 0 1 1 MIG/MAG PMC

0 0 1 0 0 MIG/MAG LSC

0 0 1 0 1 MIG/MAG Standard-Manuell

0 0 1 1 0 Elektrode

0 0 1 1 1 WIG

0 1 0 0 0 CMT

0 1 0 0 1 ConstantWire

DE

21

22

Table of contents

General 24

Safety 24
Connections and Indicators 24
Data Transfer Properties 25
Configuration Parameters 25

Setting the Bus Module Node Address 27

Setting the Bus Module Node Address 27

Set the Process Data Width of the Bus Module 29

Set the Process Data Width of the Bus Module 29

Input and output signals 30

Data types 30
Availability of Input Signals 30
Input Signals (From Robot to Power Source) 30
Value Range for Working Mode 36
Value Range for Documentation Mode 36
Value range for Process controlled correction 37
Value range Process line selection 37
Value Range for TWIN Mode 37
Availability of Output Signals 38
Output Signals (from Power Source to Robot) 38
Assignment of Sensor Statuses 1–4 41
Value range Safety status 41
Value Range for Process Bit 42

EN-US

23

General

5

4 3 2 1

9 8

7 6

Safety

Connections and
Indicators

WARNING!

Danger from incorrect operation and work that is not carried out properly.

This can result in serious personal injury and damage to property.

All the work and functions described in this document must only be carried

▶

out by technically trained and qualified personnel.
Read and understand this document in full.

▶

Read and understand all safety rules and user documentation for this equip-

▶

ment and all system components.

Pin Signal Description

1 - -

2 - -

3 B Line Positive RxD/TxD,

RS485 Level

4 RTS Request to send

5 GND Bus Ground (isolated)

6 +5 V Bus

Output

+5 V termination
power (isolated,
short-circuit pro­tected)

7 - -

8 A Line Negative RxD/TxD,

RS485 Level

9 - -

Housing = cable shielding

(1) ST LED - status

Off:

Not initialized
Anybus status = 'SETUP' or 'NW_IN­IT'

Lights up green:

Initialized
Anybus module has left the 'NW_IN­IT' status

Flashes green:

Initialized, diagnosis is running
Advanced diagnosis bit is set

Lights up red:

Exception error
Anybus status = 'EXCEPTION'

24

(2) OP LED - operating mode

Off:

Not online or no supply voltage

Lights up green:

Data exchange

Flashes green:

Clear

Flashes red (once):

Configuration error

Flashes red (twice):

Profibus configuration error

EN-US

Data Transfer
Properties

Configuration
Parameters

Network topology:

Linear bus, active bus termination on both ends, stub cables are possible

Medium and maximum bus length:

When selecting the cable, plug, and terminating resistors, the Profibus installa­tion guideline for the planning and installation of Profibus systems must be ob­served.

Number of stations:

32 stations in each segment without repeater. With repeaters can be extended
up to 127 stations.

Transmission speed:

Automatically detected by the bus module. The following speeds are suppor­ted:

9.6 kbit/s | 19.2 kbit/s | 45.45 kbit/s | 93.75 kbit/s | 187.5 kbit/s | 500 kbit/s |

1.5 Mbit/s | 3 Mbit/s | 6 Mbit/s | 12 Mbit/s

Process data width:

See section Set the Process Data Width of the Bus Module on page 29

In some robot control systems, it may be necessary to state the configuration pa­rameters described here so that the bus module can communicate with the ro­bot.

Parameter Value

Vendor Name: Fronius International GmbH

Ident Number: 0F37

hex

(3895

dec

)

The following parameters provide detailed information about the bus module.
The Profibus master can access the data using acyclic read/write services.

Parameter Value

IM Manufacturer ID: 01B0

hex

(432

) Fronius International GmbH

dec

IM Order ID: 0

IM Revision Counter: 0001

hex

(1

dec

)

25

Parameter Value

IM Profile ID: F600

IM Profile Specific Ty-

0004

pe:

IM Version: 0101

IM Supported: 001E

hex

hex

hex

hex

(257

(62976

(4

dec

(30

dec

) Generic Device

dec

) Communication Module

)

dec

) IM0..4 supported

26

Setting the Bus Module Node Address

Setting the Bus
Module Node
Address

You can set the bus module node ad­dress as follows:

Using the DIP switch in the inter-

1.
face within the range 1 to 63

All positions are set to the

-

OFF position at the factory. In
this case, the IP address must
be set on the website of the
power source

On the website of the power

2.
source within the range 1 to 126 (if
all positions of the DIP switch are
set to the OFF position)

Example for setting the node address of the bus module using the DIP switch
in the interface:

Dip switch

8 7 6 5 4 3 2 1 IP address

- -

OFF OFF OFF OFF OFF ON

1

EN-US

- -

- -

- -

- -

OFF OFF OFF OFF ON OFF

OFF OFF OFF OFF ON ON

ON ON ON ON ON OFF

ON ON ON ON ON ON

2

3

62

63

The node address is set with positions 1 to 6 of the dip switch.
The configuration is carried out in binary format. This results in a configuration
range of 1 to 63 in decimal format.

Setting the node address on the website of the power source:

Note down the IP address of the power source used:

On the power source control panel, select "Defaults"

1

On the power source control panel, select "System"

2

On the power source control panel, select "Information"

3

Note down the displayed IP address (example: 10.5.72.13)

4

Access website of the power source in the internet browser:

Connect the computer to the network of the power source

5

Enter the IP address of the power source in the search bar of the internet

6

browser and confirm

Enter the standard user name (admin) and password (admin)

7

The website of the power source is displayed

-

Set the bus module node address:

On the power source website, select the "RI FB PRO/i" tab

8

27

Enter the desired node address for the interface under "Module configurati-

9

on"
For example: 2

Select "Set configuration"

10

Select "Restart module"

11

The set node address is applied

-

28

Set the Process Data Width of the Bus Module

Set the Process
Data Width of
the Bus Module

Note down the IP address of the power source used:

On the power source control panel, select "Presets"

1

On the power source control panel, select "System"

2

On the power source control panel, select "Information"

3

Note down the displayed IP address (example: 10.5.72.13)

4

Access website of the power source in the internet browser:

Connect computer with the network of the power source

5

Enter the IP address of the power source in the search bar of the Internet

6

browser and confirm

Enter standard user name (admin) and password (admin)

7

The website of the power source is displayed

-

Set the process data width of the bus module:

On the power source website, select the "RI FB PRO/i" tab

8

Under the "Process data" point, select the desired process data configuration

9

Select "Save"

10

The field bus connection is restarted and the configuration is adopted

-

EN-US

29

Input and output signals

Data types The following data types are used:

UINT16 (Unsigned Integer)

-

Whole number in the range from 0 to 65535
SINT16 (Signed Integer)

-

Whole number in the range from -32768 to 32767

Conversion examples:

for a positive value (SINT16)

-

e.g. desired wire speed x factor

12.3 m/min x 100 = 1230

for a negative value (SINT16)

-

e.g. arc correction x factor

-6.4 x 10 = -64

= FFC0

dec

= 04CE

dec

hex

hex

Availability of
Input Signals

Input Signals
(From Robot to
Power Source)

The input signals listed below are available as of firmware V1.7.0 of the RI FB
PRO/i.

30

Address

relative absolute

Process


WORD

0

BYTE

BIT

0 0 Welding Start

1 1 Robot ready High

2 2 Working mode Bit 0 High

3 3 Working mode Bit 1 High

0

4 4 Working mode Bit 2 High

5 5 Working mode Bit 3 High

6 6 Working mode Bit 4 High

7 7 —

0 8 Gas on

1 9 Wire forward

2 10 Wire backward

3 11 Error quit

1

BIT

Signal

Activity /

data type

Increa-

sing

Increa-

sing

Increa-

sing

Increa-

sing

Increa-

sing

Range

See table Value

Working Mode on

Range for

page 36

Factor

Standard

ü ü

Economy

EN-US

4 12 Touch sensing High

5 13 Torch blow out

6 14 Process line selection Bit 0 High See table Value

7 15 Process line selection Bit 1 High

Increa-

sing

range Process li-

ne selection on

page 37

31

Address

relative absolute

Process


WORD

1

BYTE

BIT

0 16 Welding Simulation High

1 17 Synchro pulse on High

2 18 —

3 19 —

2

4 20 —

5 21 —

6 22 Wire brake on High

7 23 Torchbody Xchange High

0 24 —

1 25 Teach mode High

2 26 —

3 27 —

4 28 —

3

5 29 Wire sense start

6 30 Wire sense break

BIT

Signal

Activity /

data type

Increa-

sing

Increa-

sing

Range

Factor

Standard

ü ü

Economy

7 31 —

32

Address

relative absolute

Process


WORD

2

BYTE

BIT

0 32 TWIN mode Bit 0 High See table Value

1 33 TWIN mode Bit 1 High

2 34 —

3 35 —

4

4 36 —

5 37 Documentation mode High

6 38 —

7 39 —

0 40 —

1 41 —

2 42 —

3 43 —

5

4 44 —

BIT

Signal

Activity /

data type

Range

Range for TWIN

Mode on page

See table Value

Range for Docu­mentation Mode

on page 36

37

Factor

Standard

ü ü

Economy

EN-US

5 45 —

6 46 —

7 47

Disable process controlled
correction

High

33

Address

relative absolute

Process


WORD

3

BYTE

BIT

0 48 —

1 49 —

2 50 —

3 51 —

6

4 52 —

5 53 —

6 54 —

7 55 —

0 56

1 57

2 58

3 59

7

4 60

BIT

Signal

ExtInput1 => OPT_Output
1

ExtInput2 => OPT_Output
2

ExtInput3 => OPT_Output
3

ExtInput4 => OPT_Output
4

ExtInput5 => OPT_Output
5

Activity /

data type

High

High

High

High

High

Range

Factor

Standard

ü ü

Economy

5 61

6 62

7 63

8 0-7 64-71

4

9 0-7 72-79

10,

5

0-7 80-95

11

ExtInput6 => OPT_Output
6

ExtInput7 => OPT_Output
7

ExtInput8 => OPT_Output
8

Welding characteristic- /
Job number

With the welding process
MIG/MAG pulse synergic,
MIG/MAG standard syner­gic,
MIG/MAG standard manu­al,
MIG/MAG PMC,
MIG/MAG LSC,
CMT,
ConstantWire:

Wire feed speed command
value

With the Job mode:

Power correction

High

High

High

UINT16 0 to 1000 1

-327.68 to

SINT16

SINT16

327.67

[m/min]

-20.00 to

20.00
[%]

100

100

ü ü

ü ü

34

Address

relative absolute

Process


WORD

6

BYTE

12,

0-7 96-111

13

BIT

BIT

Signal

With the welding process
MIG/MAG pulse synergic,
MIG/MAG standard syner­gic,
MIG/MAG PMC,
MIG/MAG LSC,
CMT:

Arclength correction

With the welding process
MIG/MAG standard manu­al:

Welding voltage

With the Job mode:

Arclength correction

With the welding process
ConstantWire:

Hotwire current

Activity /

data type

SINT16

UINT16

SINT16

UINT16

Range

-10.0 to

10.0

[Steps]

0.0 to

6553.5 [V]

-10.0 to

10.0

[Steps]

0.0 to

6553.5 [A]

10

10

10

10

Factor

Standard

ü ü

Economy

EN-US

14,

7

8

9

10

0-7 112-127

15

16 0-7 128-135

17 0-7 136-143

18 0-7 144-151

19 0-7 152-159

20 0-7 160-167

21 0-7 168-175

With the welding process
MIG/MAG pulse synergic,
MIG/MAG standard syner­gic,
MIG/MAG PMC,
MIG/MAG LSC,
CMT:

Pulse-/dynamic correction

With the welding process
MIG/MAG standard manu­al:

Dynamic

Wire retract correction UINT16

Welding speed UINT16

Process controlled correc­tion

SINT16

UINT16

-10.0 to

10.0

[Steps]

0.0 to 10.0
[Steps]

0.0 to 10.0
[Steps]

0.0 to

1000.0

[cm/min]

See table Value

range for Pro-

cess controlled

correction on pa-

ge 37

10

10

10

10

ü ü

ü

ü

ü

22 0-7 176-183

11

23 0-7 184-191

—

ü

35

Address

relative absolute

Process


WORD

BYTE

BIT

24 0-7 192-199

12

25 0-7 200-207

26 0-7 208-215

13

27 0-7 216-223

28 0-7 224-231

14

29 0-7 232-239

30 0-7 240-247

15

31 0-7 248-255

32 0-7 256-263

16

33 0-7 264-271

34 0-7 272-279

17

35 0-7 280-287

36 0-7 288-295

18

37 0-7 296-303

38 0-7 304-311

19

39 0-7 312-319

BIT

Signal

Activity /

data type

Range

—

—

—

Wire forward / backward
length

UINT16

OFF / 1 to

65535

[mm]

OFF / 0.5

Wire sense edge detection UINT16

to 20.0

10

[mm]

—

—

Seam number UINT16 0 to 65535 1

Factor

Standard

Economy

ü

ü

ü

1

ü

ü

ü

ü

ü

Value Range for
Working Mode

Value Range for
Documentation
Mode

Bit 4 Bit 3 Bit 2 Bit 1 Bit 0 Description

0 0 0 0 0 Internal parameter selection

0 0 0 0 1 Special 2-step mode characteristics

0 0 0 1 0 Job mode

0 1 0 0 0 2-step mode characteristics

0 1 0 0 1 2-step MIG/MAG standard manual

1 0 0 0 1 Stop coolant pump

Value range for operating mode

Bit 0 Description

0 Seam number of power source (internal)

1 Seam number of robot (Word 19)

Value range for documentation mode

36

Value range for
Process control­led correction

Process

Signal

PMC Arc length stabilizer SINT16

Value range for process-dependent correction

Activity /

Value range

configuration

data type

-327.8 to +327.7

0.0 to +5.0 Volts 10

range

Unit

Factor

EN-US

Value range Pro­cess line selec­tion

Value Range for
TWIN Mode

Bit 1 Bit 0 Description

0 0 Process line 1 (default)

0 1 Process line 2

1 0 Process line 3

1 1 Reserved

Value range for process line selection

Bit 1 Bit 0 Description

0 0 TWIN Single mode

0 1 TWIN Lead mode

1 0 TWIN Trail mode

1 1 Reserved

Value range for TWIN mode

37

Availability of
Output Signals

Output Signals
(from Power
Source to Robot)

Address

relative absolute

The output signals listed below are available as of firmware V1.7.0 of the RI FB
PRO/i.

Process


WORD

0

BYTE

BIT

0 0 Heartbeat Powersource High/Low 1 Hz

1 1 Power source ready High

2 2 Warning High

3 3 Process active High

0

4 4 Current flow High

5 5 Arc stable- / touch signal High

6 6 Main current signal High

7 7 Touch signal High

0 8 Collisionbox active Low

1 9 Robot Motion Release High

2 10 Wire stick workpiece High

3 11 —

1

4 12 Short circuit contact tip High

5 13

BIT

Signal

Parameter selection in­ternally

Activity /

data type

High

Range

0 = collisi-

on or ca­ble break

Standard

Factor

ü ü

Economy

38

6 14

7 15 Torch body gripped High

Characteristic number
valid

High

Address

relative absolute

Process


WORD

1

BYTE

BIT

0 16

1 17 Correction out of range High

2 18 —

3 19 Limitsignal High

2

4 20 —

5 21 —

6 22 Main supply status Low

7 23 —

0 24 Sensor status 1 High

1 25 Sensor status 2 High

2 26 Sensor status 3 High

3 27 Sensor status 4 High

3

4 28 —

5 29 —

6 30 —

BIT

Signal

Command value out of
range

Activity /

data type

High

Range

See table Assign-

ment of Sensor Sta-

tuses 1–4 on page

41

Factor

Standard

ü ü

Economy

EN-US

7 31 —

0 32 —

1 33 —

2 34 —

3 35 Safety status Bit 0 High See table Value ran-

4

4 36 Safety status Bit 1 High

5 37 —

6 38 Notification High

2

7 39 System not ready High

0 40 —

1 41 —

2 42 —

3 43 —

5

4 44 —

5 45 —

6 46 —

ge Safety status on

page 41

ü ü

7 47 —

39

Address

relative absolute

Process


WORD

3

BYTE

BIT

0 48 Process Bit 0 High

1 49 Process Bit 1 High

2 50 Process Bit 2 High

3 51 Process Bit 3 High

6

4 52 Process Bit 4 High

5 53 —

6 54 Touch signal gas nozzle High

7 55

0 56

1 57

2 58

3 59

7

4 60

BIT

Signal

TWIN synchronization
active

ExtOutput1 <= OPT_In­put1

ExtOutput2 <= OPT_In­put2

ExtOutput3 <= OPT_In­put3

ExtOutput4 <= OPT_In­put4

ExtOutput5 <= OPT_In­put5

Activity /

data type

High

High

High

High

High

High

Range

See table Value

Range for Process

Bit on page 42

Factor

Standard

ü ü

Economy

5 61

6 62

7 63

8 0-7 64-71

4

9 0-7 72-79

10 0-7 80-87

5

11 0-7 88-95

12 0-7 96-103

6

13 0-7 104-111

14 0-7 112-119

7

15 0-7 120-127

16 0-7 128-135

8

17 0-7 136-143

18 0-7 144-151

9

19 0-7 152-159

ExtOutput6 <= OPT_In­put6

ExtOutput7 <= OPT_In­put7

ExtOutput8 <= OPT_In­put8

Welding voltage UINT16

Welding current UINT16

Wire feed speed SINT16

Actual real value for
seam tracking

Error number UINT16

Warning number UINT16

High

High

High

UINT16

0.0 to

655.35 [V]

0.0 to

6553.5 [A]

-327.68 to

327.67 [m/
min]

0 to

6.5535

0 to

65535

0 to

65535

100

10

100

10000

1

1

ü ü

ü ü

ü ü

ü ü

ü

ü

40

Address

relative absolute

Process


WORD

BYTE

BIT

20 0-7 160-167

10

21 0-7 168-175

22 0-7 176-183

11

23 0-7 184-191

24 0-7 192-199

12

25 0-7 200-207

26 0-7 208-215

13

27 0-7 216-223

28 0-7 224-231

14

29 0-7 232-239

30 0-7 240-247

15

31 0-7 248-255

32 0-7 256-263

16

33 0-7 264-271

34 0-7 272-279

17

35 0-7 280-287

BIT

Signal

Motor current M1 SINT16

Motor current M2 SINT16

Motor current M3 SINT16

—

—

—

Wire position SINT16

—

Activity /

data type

Range

-327.68 to

327.67 [A]

-327.68 to

327.67 [A]

-327.68 to

327.67 [A]

-327.68 to

327.67
[mm]

100

100

100

100

Factor

Standard

Economy

ü

ü

ü

ü

ü

ü

ü

ü

EN-US

36 0-7 288-295

18

37 0-7 296-303

38 0-7 304-311

19

39 0-7 312-319

Assignment of
Sensor Statuses
1–4

Value range
Safety status

—

—

Signal Description

Sensor status 1 OPT/i WF R wire end (4,100,869)

Sensor status 2 OPT/i WF R wire drum (4,100,879)

Sensor status 3 OPT/i WF R ring sensor (4,100,878)

Sensor status 4 Wire buffer set CMT TPS/i (4,001,763)

Bit 1 Bit 0 Description

0 0 Reserve

ü

ü

0 1 Hold

1 0 Stop

1 1 Not installed / active

41

Value Range for
Process Bit

Bit 4 Bit 3 Bit 2 Bit 1 Bit 0 Description

0 0 0 0 0 No internal parameter selection or

process

0 0 0 0 1 MIG/MAG pulse synergic

0 0 0 1 0 MIG/MAG standard synergic

0 0 0 1 1 MIG/MAG PMC

0 0 1 0 0 MIG/MAG LSC

0 0 1 0 1 MIG/MAG standard manual

0 0 1 1 0 Electrode

0 0 1 1 1 TIG

0 1 0 0 0 CMT

0 1 0 0 1 ConstantWire

42

EN-US

43
