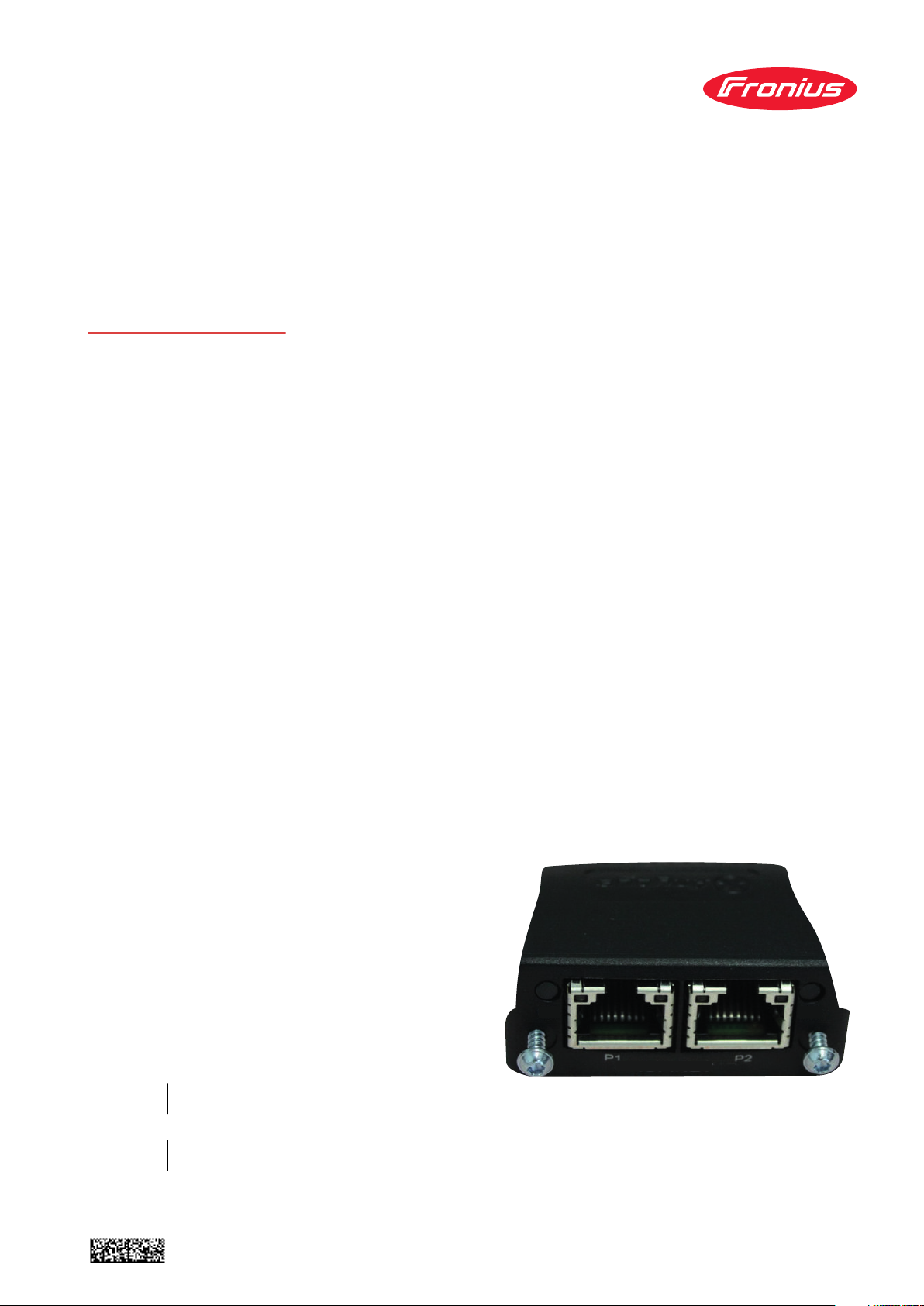

Fronius Busmodule RI MOD/i CC-M40 Powerlink Operating Instruction [DE, EN]

Operating
Instructions

RI FB Inside/i
RI MOD/i CC-M40 Powerlink

DE

EN-US

Bedienungsanleitung

Operating instructions

42,0410,1919 017-13092022

Inhaltsverzeichnis

Allgemeines 4

Sicherheit 4
Anschlüsse und Anzeigen 4
Eigenschaften der Datenübertragung 5
Konfigurationsparameter 6

Roboter-Interface konfigurieren 7

Funktion DIP Schalter 7
Konfiguration der Prozessdaten-Breite 7
Knotenadresse einstellen mit DIP-Schalter(Beispiel) 7
Knotenadresse einstellen 9
Die Webseite der Stromquelle 9
SmartManager der Stromquelle aufrufen und anmelden 9

Ein- und Ausgangssignale 11

Datentypen 11
Verfügbarkeit der Eingangssignale 11
Eingangssignale (vom Roboter zur Stromquelle) 11
Wertebereich Working mode 16
Wertebereich Processline selection 16
Wertebereich TWIN mode 17
Wertebereich Documentation mode 17
Wertebereich Process controlled correction 17
Verfügbarkeit der Ausgangssignale 18
Ausgangssignale (von der Stromquelle zum Roboter) 18
Zuordnung Sensorstatus 1-4 21
Wertebereich Safety status 21
Wertebereich Process Bit 22

DE

3

Allgemeines

(12)(11)(10)

(14)(13)

(9)

(1)

(2)

(3)

(4)

(5)

(6)

(7)

(8)

Sicherheit

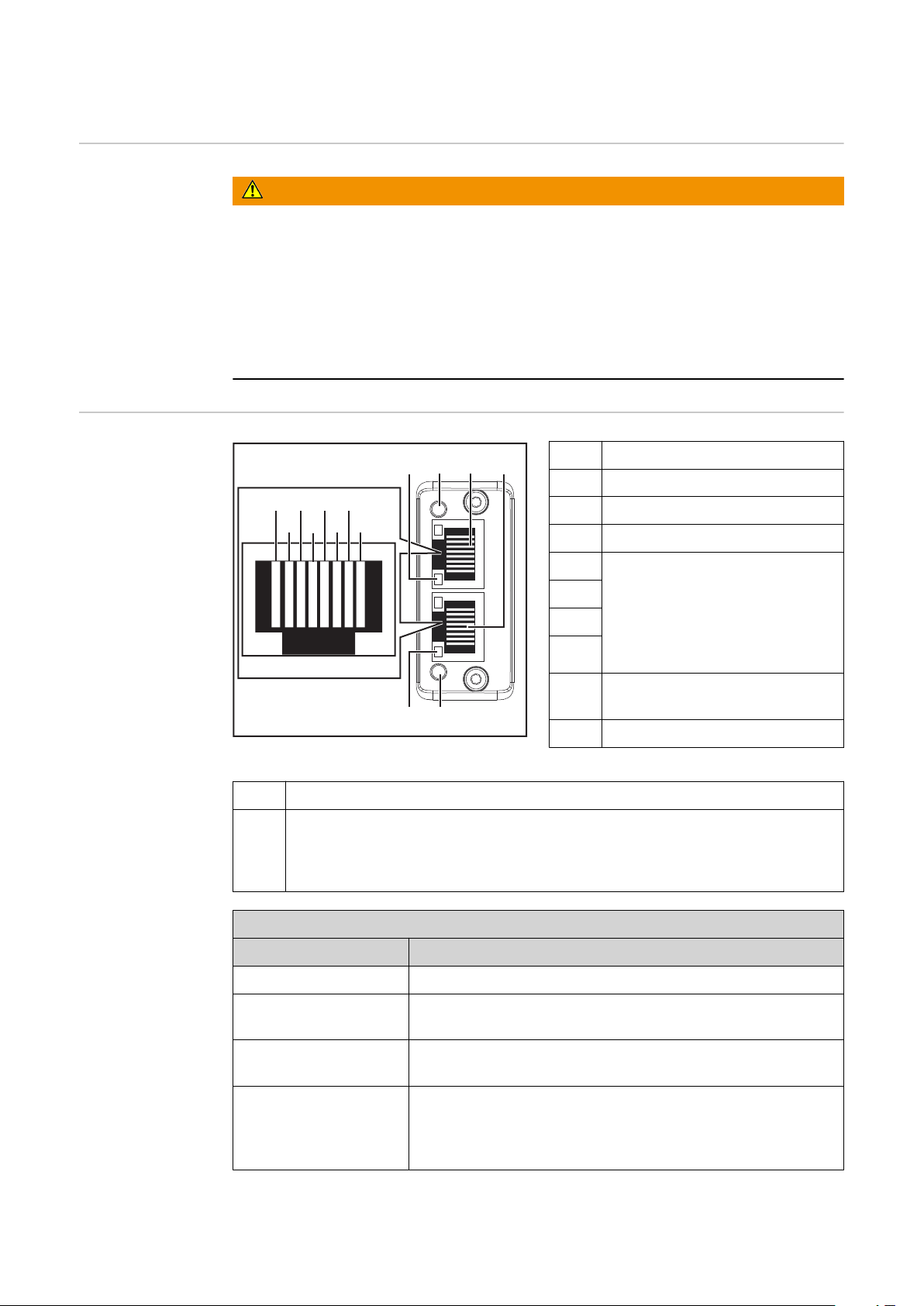

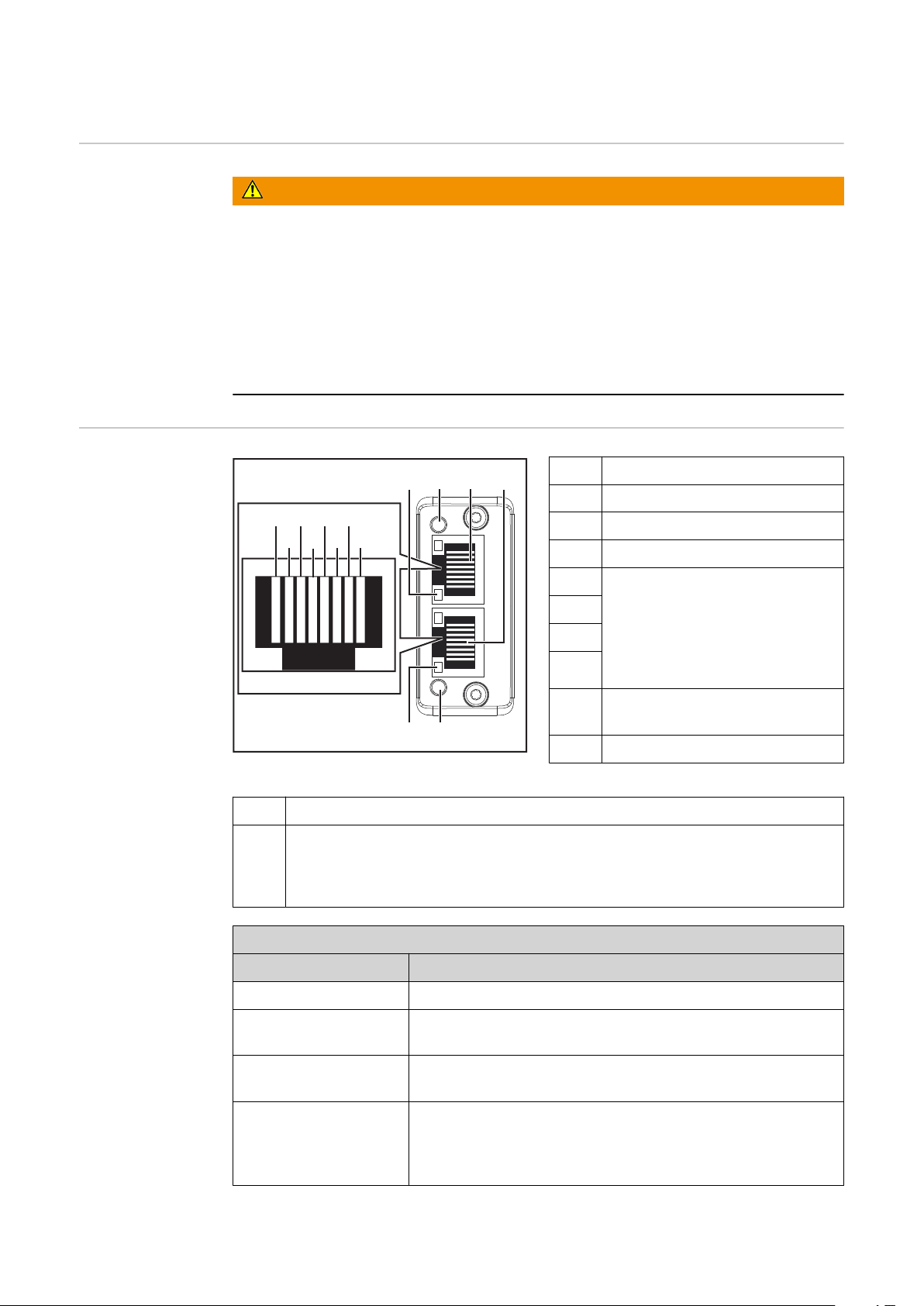

Anschlüsse und
Anzeigen

WARNUNG!

Fehlbedienung und fehlerhaft durchgeführte Arbeiten können schwerwiegende
Personen- und Sachschäden verursachen.

Alle in diesem Dokument beschriebenen Arbeiten und Funktionen dürfen nur
von geschultem Fachpersonal ausgeführt werden, wenn folgende Dokumente
vollständig gelesen und verstanden wurden:

dieses Dokument

▶

die Bedienungsanleitung des Roboterinterface “RI FB Inside/i“

▶

sämtliche Dokumente der Systemkomponenten, insbesondere Sicherheits-

▶

vorschriften

(1) TX+

(2) TX-

(3) RX+

(6) RX-

(4) Normalerweise nicht verwen-

(5)

(7)

(8)

det; um die Signalvollständig­keit sicherzustellen, sind die­se Pins miteinander verbun­den und enden über einen Fil­terkreis am Schutzleiter (PE).

(9) LED Verbindung/Aktivität

Anschluss 2

(10) LED Error (Netzwerkstatus)

(11) RJ 45 Anschluss 2

(12) RJ 45 Anschluss 1

(13) LED Verbindung/Aktivität Anschluss 1

(14) LED Status (Modulstatus)

LED Status (Modulstatus)

Status Bedeutung

Aus Nicht initialisiert / nicht aktiv

Blinkt schnell grün NMT_CS_BASIC_ETHERNET

Blinkt grün (1-mal) NMT_CS_PRE_OPERATIONAL_1

Blinkt grün (2-mal) NMT_CS_PRE_OPERATIONAL_2

kein Datenverkehr

Nur asynchrone Daten

Asynchrone und synchrone Daten.
Keine PDO-Daten: Sämtliche Prozessdaten sind
ungültig. Empfangene Daten werden ignoriert.

4

LED Status (Modulstatus)

Status Bedeutung

Blinkt grün (3-mal) NMT_CS_READY_TO_OPERATE

Betriebsbereit.
Asynchrone und synchrone Daten.
Keine PDO-Daten: Sämtliche Prozessdaten sind
ungültig. Empfangene Daten werden ignoriert

Leuchtet grün NMT_CS_OPERATIONAL

Normaler Betrieb.
Asynchrone und synchrone Daten.
PDO-Daten werden empfangen und gesendet

Blinkt langsam grün NMT_CS_STOPPED

Modul gestoppt (beispielsweise für Außerbetriebnah­me)
Asynchrone und synchrone Daten.
Keine PDO-Daten: Sämtliche Prozessdaten sind
ungültig. Empfangene Daten werden ignoriert

Leuchtet rot Ausnahmezustand, schwerer Fehler, ...

LED Error (Netzwerkstatus)

Status Bedeutung

Aus kein Fehler

DE

Eigenschaften
der Da­tenübertragung

Leuchtet rot Ausnahmezustand, schwerer Fehler, ...

Leuchtet Fehler

LED Verbindung/Aktivität

Status Bedeutung

Aus kein Verbindung

Leuchtet rot Verbindung hergestellt, kein Datenverkehr

Leuchtet Verbindung hergestellt, Datenverkehr vorhanden

Übertragungstechnik

Ethernet

Medium

Bei der Auswahl der Kabel, Stecker und Abschluss-Widerstände ist die Power­link Montagerichtline für die Planung und Installation von Powerlink Systemen
zu beachten.

Übertragungs-Geschwindigkeit

100 Mbit/s, Half-Duplex-Mode

Busanschluss

2 x Ethernet Powerlink ports (RJ45)

Application Layer

CANopen

5

Konfigurations­parameter

Bei einigen Roboter-Steuerungen kann es erforderlich sein die hier beschriebe-

nen Konfigurationsparameter anzugeben, damit das Busmodul mit dem Robo­ter kommunizieren kann.

Parameter Wert

Vendor-ID 000002C1

Product-Code 0x00010301

0x00010302

hex

(Economy Image)

hex

(Standard Image)

hex

Manufacture Device Name Fronius FB-INSIDE-Powerlink

6

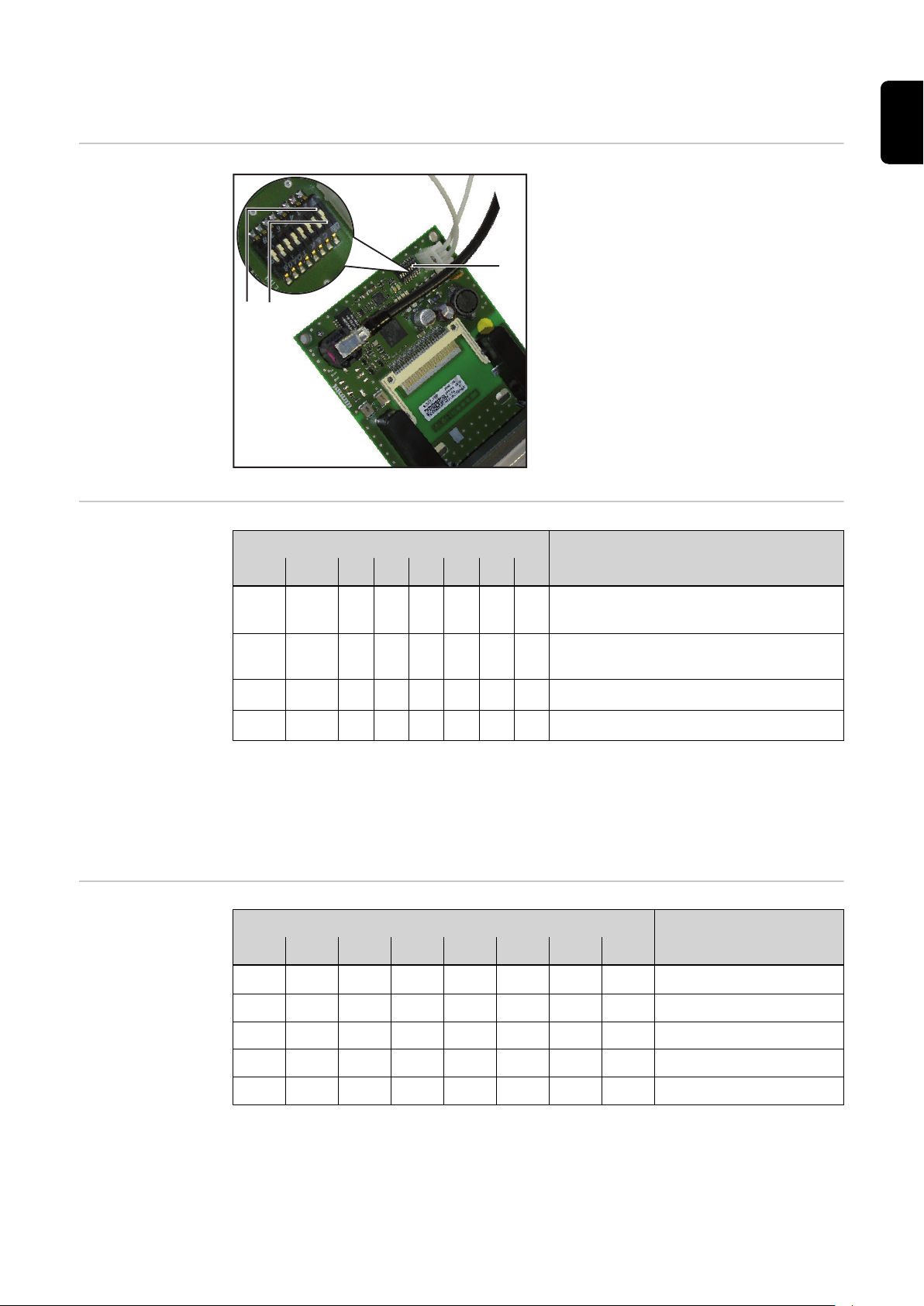

Roboter-Interface konfigurieren

(1)

(2)(3)

ON

OFF

DE

Funktion
DIP Schalter

Konfiguration
der Prozessda­ten-Breite

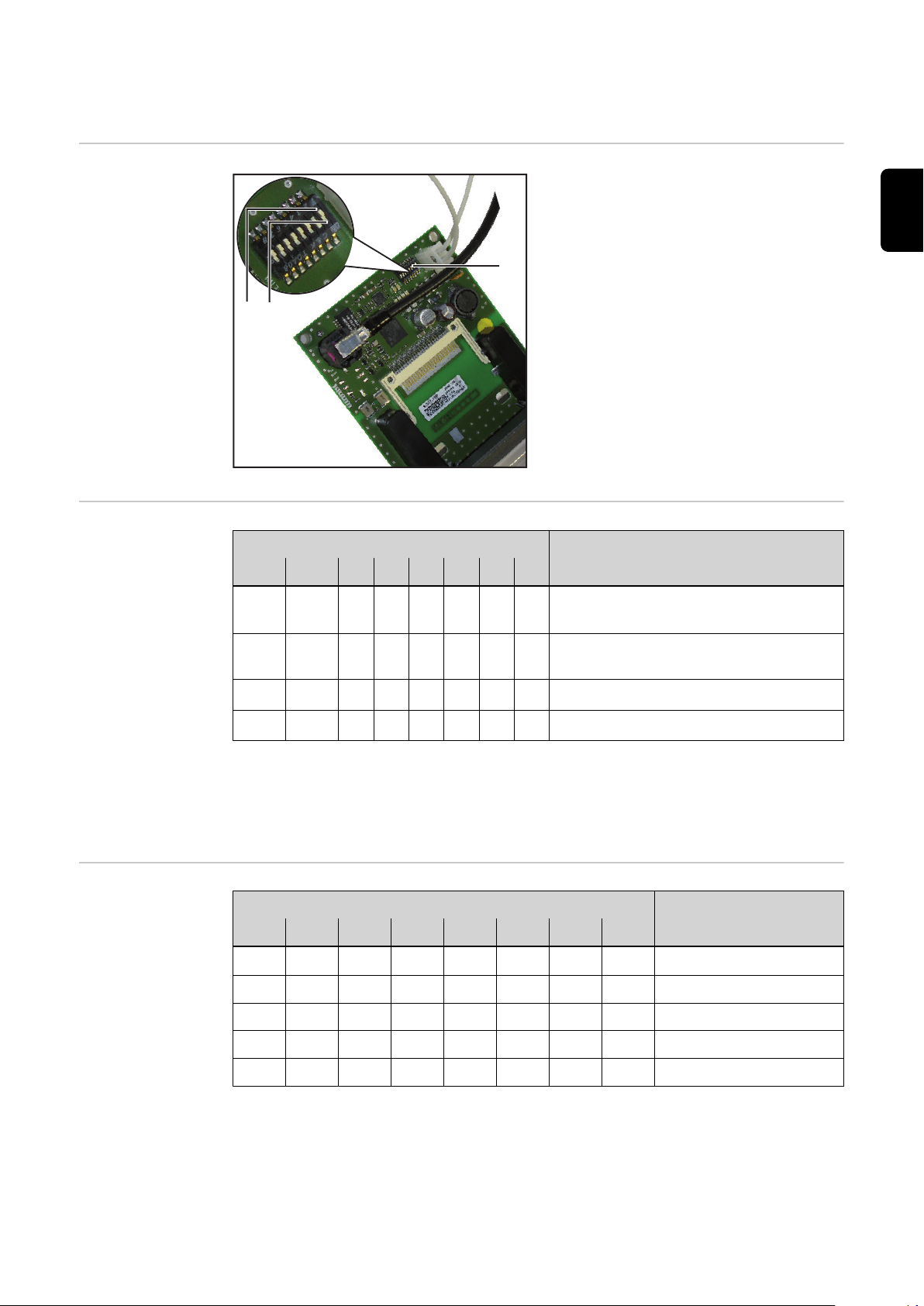

Der DIP‑Schalter (1) am Roboter-In­terface RI FB Inside/i dient zur Ein­stellung

der Prozessdaten-Breite

-

der Knotenadresse / IP-Adresse

-

Werksseitig sind alle Positionen des
DIP‑Schalters in der Stellung OFF (3).
Das entspricht dem binären Wert 0.

Die Stellung ON (2) entspricht dem
binären Wert 1.

DIP-Schalter

8 7 6 5 4 3 2 1 Konfiguration

OFF OFF

- - - - - -

Standard image

320 Bit

Knotenadresse
einstellen mit
DIP-Schalter
(Beispiel)

OFF ON

ON OFF

ON ON

- - - - - -

- - - - - - Nicht verwendet

- - - - - - Nicht verwendet

Economy Image

128 Bit

Über die Prozessdaten-Breite wird der Umfang der übertragenen Datenmenge
definiert.
Welche Datenmenge übertragen werden kann ist abhängig von

der Roboter-Steuerung

-

der Anzahl der Stromquellen

-

DIP-Schalter

8 7 6 5 4 3 2 1 Knotenadresse

- - OFF OFF OFF OFF OFF ON 1

- - OFF OFF OFF OFF ON OFF 2

- - OFF OFF OFF OFF ON ON 3

- - ON ON ON ON ON OFF 62

- - ON ON ON ON ON ON 63

Die Knotenadresse wird mit den Positionen 1 bis 6 des DIP-Schalters eingestellt.
Die Einstellung erfolgt im Binärformat. Das ergibt einen Einstellbereich von 1 bis
63 im Dezimalformat

7

HINWEIS!

Nach jeder Änderung der DIP-Schalter Einstellungen ist ein Neustart des Inter­face durchzuführen damit die Änderungen wirksam werden.

(Neustart = Unterbrechen und Wiederherstellen der Spannungsversorgung
oder Ausführen der entsprechenden Funktion auf der Webseite der Stromquelle)

8

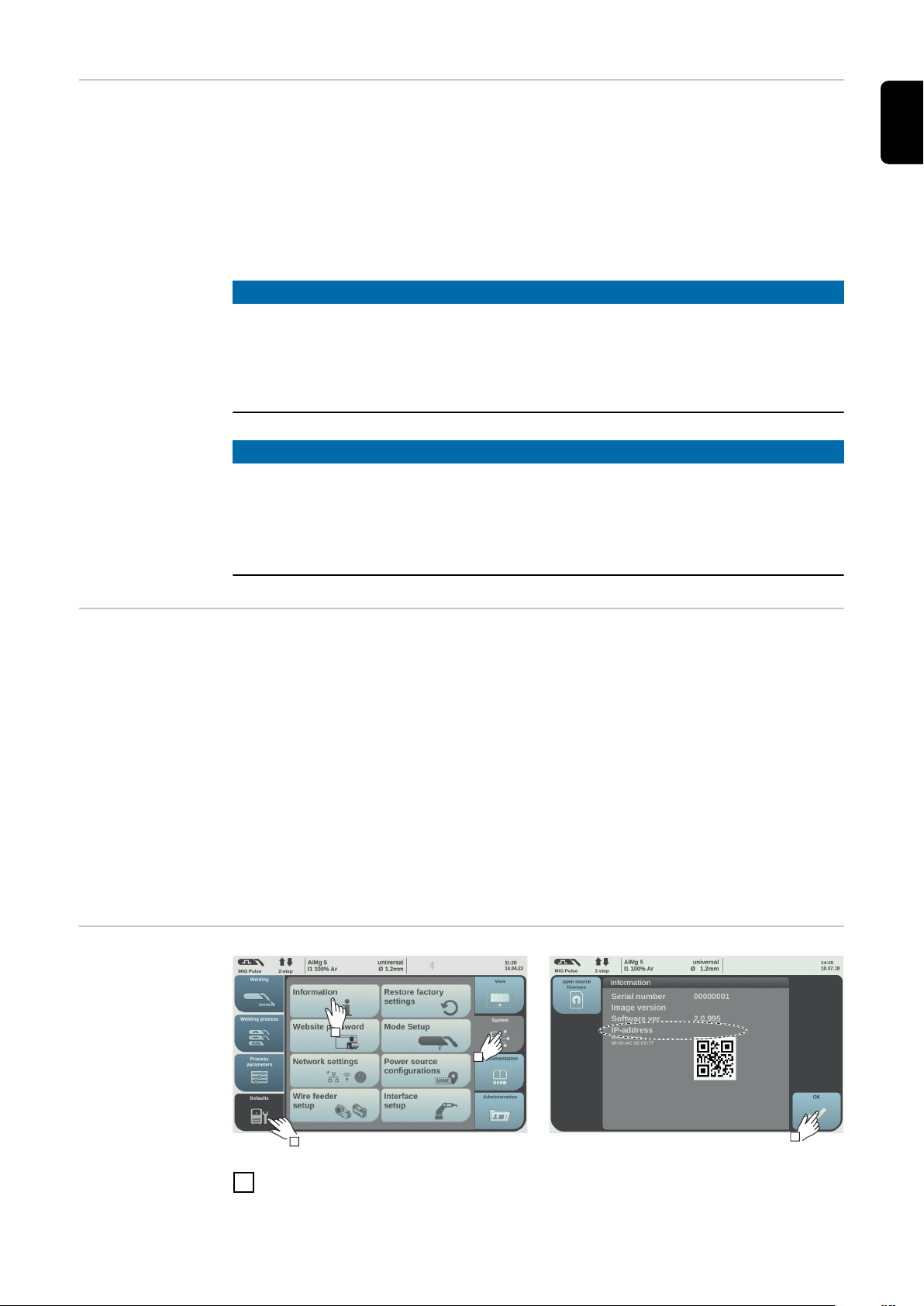

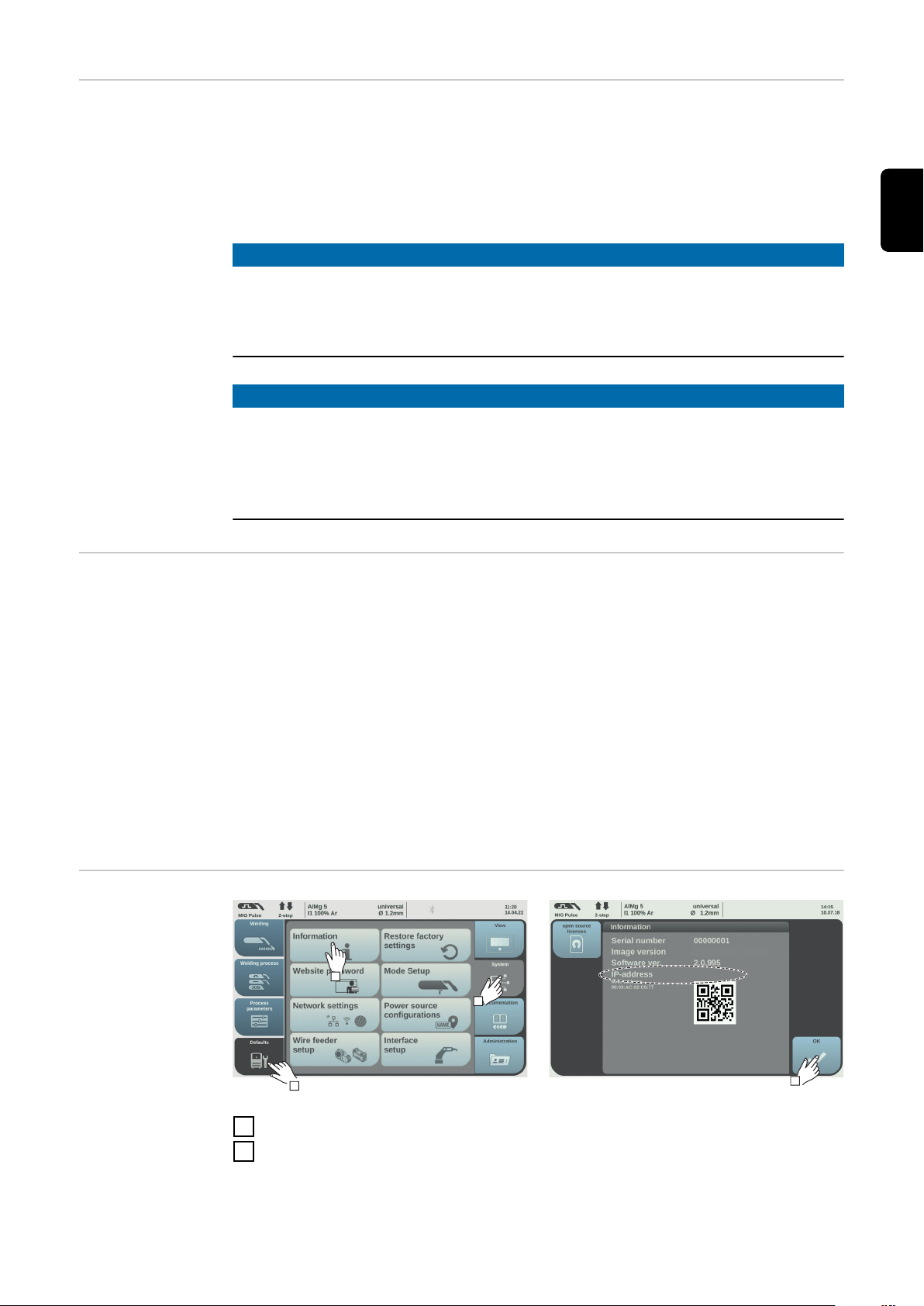

Knotenadresse

3

2

1

4

xx.x.xxx.x

1.9.0-16501.9508

einstellen

Bei Auslieferung ist die Knotenadresse 0 eingestellt. Die Knotenadresse kann auf
2 Arten eingestellt werden:

Knotenadressen im Bereich von 1 bis 63 können mit dem DIP-Schalter einge-

-

stellt werden.
Wird am DIP-Schalter die Knotenadresse 0 belassen, können Knotenadres-

-

sen im Bereich von 1 bis 125 nur über folgende Konfigurations-Tools einge­stellt werden:

die Webseite der Stromquelle

-

HINWEIS!

Wird die Knotenadresse mit dem DIP-Schalter wieder größer 0 gesetzt, ist nach
dem nächsten Neustart des Roboter-Interface die entsprechende Knotenadres­se im Bereich 1 bis 63 eingestellt.

Eine zuvor von einem Konfigurations-Tool eingestellte Knotenadresse wird über­schrieben.

HINWEIS!

Wurden bereits Einstellungen vorgenommen gibt es 2 Arten um alle Netzwerk­Einstellungen auf Auslieferungszustand zurückzusetzen:

Alle DIP-Schalter wieder auf 0 setzen und Interface neu starten

▶

oder
Mit dem Button Restore factory settings auf der Webseite der Stromquelle

▶

DE

Die Webseite der
Stromquelle

SmartManager
der Stromquelle
aufrufen und an­melden

Die Stromquelle verfügt über eine eigene Webseite, den SmartManager.
Sobald die Stromquelle in einem Netzwerk integriert ist, kann der SmartManager
über die IP-Adresse der Stromquelle aufgerufen werden.

Abhängig von Anlagenkonfiguration und Software-Erweiterungen enthält der
SmartManager folgende Einträge:

Übersicht

-

Update

-

Screenshot

-

Sichern & Wiederherstellen

-

Funktionspakete

-

Job-Daten

-

Kennlinienübersicht

-

RI FB INSIDE/i

-

Voreinstellungen / System / Information ==> IP-Adresse der Stromquelle no-

1

tieren

9

IP-Adresse im Suchfeld des Browsers eingeben

2

Benutzername und Kennwort eingeben

3

Werkseinstellung:
Benutzername = admin
Kennwort = admin

Angezeigten Hinweis bestätigen

4

Der SmartManager der Stromquelle wird angezeigt.

10

Ein- und Ausgangssignale

Datentypen Folgende Datentypen werden verwendet:

UINT16 (Unsigned Integer)

-

Ganzzahl im Bereich von 0 bis 65535
SINT16 (Signed Integer)

-

Ganzzahl im Bereich von -32768 bis 32767

Umrechnungsbeispiele:

für positiven Wert (SINT16)

-

z.B. gewünschter Drahtvorschub x Faktor

12.3 m/min x 100 = 1230

für negativen Wert (SINT16)

-

z.B. gewünschte Lichtbogen-Korrektur x Faktor

-6.4 x 10 = -64

= FFC0

dez

= 04CE

dez

hex

DE

hex

Verfügbarkeit
der Eingangssi­gnale

Eingangssignale
(vom Roboter
zur Stromquelle)

Die nachfolgend angeführten Eingangssignale sind ab Firmware V2.3.0 bei allen
Inside/i-Systemen verfügbar.

11

Adresse

relativ absolut

Prozess-


WORD

0

BYTE

BIT

0 0 Welding Start steigend

1 1 Robot ready High

2 2 Working mode Bit 0 High

3 3 Working mode Bit 1 High

0

4 4 Working mode Bit 2 High

5 5 Working mode Bit 3 High

6 6 Working mode Bit 4 High

7 7 —

0 8 Gas on steigend

1 9 Wire forward steigend

2 10 Wire backward steigend

3 11 Error quit steigend

4 12 Touch sensing High

1

5 13 Torch blow out steigend

6 14 Processline selection Bit 0 High Siehe Tabelle

7 15 Processline selection Bit 1 High

BIT

Signal

Aktivität /

Datentyp

Bereich

Siehe Tabelle

Wertebereich

Working mode

Wertebereich

selection auf Sei-

auf Seite 16

Processline

te 16

Faktor

Standard

ü ü

Economy

0 16 Welding Simulation High

1 17 Synchro pulse on High

2 18 —

3 19 —

2

4 20 —

5 21 —

6 22 Wire brake on High

1

7 23 Torchbody Xchange High

ü ü

0 24 —

1 25 Teach mode High

2 26 —

3 27 —

3

4 28 —

5 29 Wire sense start steigend

6 30 Wire sense break steigend

7 31 —

12

Adresse

relativ absolut

Prozess-


DE

WORD

2

BYTE

BIT

0 32 TWIN mode Bit 0 High Siehe Tabelle

1 33 TWIN mode Bit 1 High

2 34 —

3 35 —

4

4 36 —

5 37 Documentation mode High

6 38 —

7 39 —

0 40 —

1 41 —

2 42 —

3 43 —

5

4 44 —

BIT

Signal

Aktivität /

Datentyp

Bereich

Wertebereich

TWIN mode auf

Siehe Tabelle

Wertebereich Do-

cumentation mo-

de auf Seite 17

Seite 17

Faktor

Standard

ü ü

Economy

5 45 —

6 46 —

7 47

Disable process controlled
correction

High

13

Adresse

relativ absolut

Prozess-


WORD

3

BYTE

BIT

0 48 —

1 49 —

2 50 —

3 51 —

6

4 52 —

5 53 —

6 54 —

7 55 —

0 56

1 57

2 58

3 59

7

4 60

BIT

Signal

ExtInput1 => OPT_Output
1

ExtInput2 => OPT_Output
2

ExtInput3 => OPT_Output
3

ExtInput4 => OPT_Output
4

ExtInput5 => OPT_Output
5

Aktivität /

Datentyp

High

High

High

High

High

Bereich

Faktor

Standard

ü ü

Economy

5 61

6 62

7 63

8 0-7 64-71

4

9 0-7 72-79

10,

5

0-7 80-95

11

ExtInput6 => OPT_Output
6

ExtInput7 => OPT_Output
7

ExtInput8 => OPT_Output
8

Welding characteristic- /
Job number

Beim Schweißverfahren
MIG/MAG Puls-Synergic,
MIG/MAG Standard-Syn­ergic,
MIG/MAG Standard-Ma­nuell,
MIG/MAG PMC,
MIG/MAG LSC,
CMT,
ConstantWire:

Wire feed speed command
value

Beim Job-Betrieb:

Power correction

High

High

High

UINT16 0 bis 1000 1

-327,68 bis

SINT16

SINT16

327,67

[m/min]

-20,00 bis
20,00

[%]

100

100

ü ü

ü ü

14

Adresse

relativ absolut

Prozess-


DE

WORD

6

BYTE

12,

0-7 96-111

13

BIT

BIT

Signal

Beim Schweißverfahren
MIG/MAG Puls-Synergic,
MIG/MAG Standard-Syn­ergic,
MIG/MAG PMC,
MIG/MAG LSC,
CMT:

Arclength correction

Beim Schweißverfahren
MIG/MAG Standard-Ma­nuell:

Welding voltage

Beim Job-Betrieb:

Arclength correction

Beim Schweißverfahren
ConstantWire:

Hotwire current

Aktivität /

Datentyp

SINT16

UINT16

SINT16

UINT16

Bereich

-10,0 bis
10,0

[Schritte]

0,0 bis

6553,5

[V]

-10,0 bis
10,0

[Schritte]

0,0 bis

6553,5

[A]

10

10

10

10

Faktor

Standard

ü ü

Economy

14,

7

8

9

10

0-7 112-127

15

16 0-7 128-135

17 0-7 136-143

18 0-7 144-151

19 0-7 152-159

20 0-7 160-167

21 0-7 168-175

Beim Schweißverfahren
MIG/MAG Puls-Synergic,
MIG/MAG Standard-Syn­ergic,
MIG/MAG PMC,
MIG/MAG LSC,
CMT:

Pulse-/dynamic correction

Beim Schweißverfahren
MIG/MAG Standard-Ma­nuell:

Dynamic

Wire retract correction UINT16

Welding speed UINT16

Process controlled correc­tion

SINT16

UINT16

-10,0 bis
10,0

[Schritte]

0,0 bis

10,0

[Schritte]

0,0 bis

10,0

[Schritte]

0,0 bis

1000,0

[cm/min]

Siehe Tabelle

Wertebereich

Process control-

led correction auf

Seite 17

10

10

10

10

ü ü

ü

ü

ü

15

Adresse

relativ absolut

Prozess-


WORD

BYTE

BIT

22 0-7 176-183

11

23 0-7 184-191

24 0-7 192-199

12

25 0-7 200-207

26 0-7 208-215

13

27 0-7 216-223

28 0-7 224-231

14

29 0-7 232-239

30 0-7 240-247

15

31 0-7 248-255

32 0-7 256-263

16

33 0-7 264-271

34 0-7 272-279

17

35 0-7 280-287

36 0-7 288-295

18

37 0-7 296-303

BIT

Signal

Aktivität /

Datentyp

Bereich

—

—

—

—

Wire forward / backward
length

UINT16

OFF / 1 bis

65535

[mm]

OFF / 0,5

Wire sense edge detection UINT16

bis 20,0

[mm]

—

—

1

10

Faktor

Standard

Economy

ü

ü

ü

ü

ü

ü

ü

ü

38 0-7 304-311

19

39 0-7 312-319

Wertebereich
Working mode

Wertebereich
Processline
selection

Seam number UINT16

0 bis

65535

1

Bit 4 Bit 3 Bit 2 Bit 1 Bit 0 Beschreibung

0 0 0 0 0 Parameteranwahl intern

0 0 0 0 1 Kennlinien Betrieb Sonder 2-Takt

0 0 0 1 0 Job-Betrieb

0 1 0 0 0 Kennlinien Betrieb 2-Takt

0 1 0 0 1 MIG/MAG Standard-Manuell 2-Takt

1 0 0 0 1 Kühlmittel-Pumpe stoppen

Wertebereich Betriebsart

Bit 1 Bit 0 Beschreibung

0 0 Prozesslinie 1 (default)

0 1 Prozesslinie 2

ü

16

1 0 Prozesslinie 3

Bit 1 Bit 0 Beschreibung

Wertebereich
TWIN mode

Wertebereich
Documentation
mode

1 1 Reserviert

Wertebereich Prozesslinien-Auswahl

Bit 1 Bit 0 Beschreibung

0 0 TWIN Single mode

0 1 TWIN Lead mode

1 0 TWIN Trail mode

1 1 Reserve

Wertebereich TWIN-Betriebsart

Bit 0 Beschreibung

0 Nahtnummer von Stromquelle (intern)

1 Nahtnummer von Roboter (Word 19)

Wertebereich Dokumentationsmodus

DE

Wertebereich
Process control­led correction

Prozess Signal

Arc length stabili-

PMC

Wertebereich prozessabhängige Korrektur

zer SINT16

Aktivität /

Wertebereich

Datentyp

Einstellbereich

-327,8 bis +327,7
0,0 bis +5,0 Volt 10

Einheit

Faktor

17

Verfügbarkeit
der Ausgangssi­gnale

Ausgangssignale
(von der Strom­quelle zum Ro­boter)

Adresse

relativ absolut

Die nachfolgend angeführten Ausgangssignale sind ab Firmware V2.3.0 bei allen
Inside/i-Systemen verfügbar.

Prozess-


WORD

0

BYTE

BIT

0 0 Heartbeat Powersource High/Low 1 Hz

1 1 Power source ready High

2 2 Warning High

3 3 Process active High

0

4 4 Current flow High

5 5 Arc stable- / touch signal High

6 6 Main current signal High

7 7 Touch signal High

0 8 Collisionbox active Low

1 9 Robot Motion Release High

2 10 Wire stick workpiece High

3 11 —

1

4 12 Short circuit contact tip High

5 13

BIT

Signal

Parameter selection in­ternally

Aktivität /

Datentyp

High

Bereich

0 = Kollisi-

on oder

Kabel-

bruch

Standard

Faktor

ü ü

Economy

18

6 14

7 15 Torch body gripped High

Characteristic number
valid

High

Adresse

relativ absolut

Prozess-


DE

WORD

1

BYTE

BIT

0 16

1 17 Correction out of range High

2 18 —

3 19 Limitsignal High

2

4 20 —

5 21 —

6 22 Main supply status Low

7 23 —

0 24 Sensor status 1 High

1 25 Sensor status 2 High

2 26 Sensor status 3 High

3 27 Sensor status 4 High

3

4 28 —

5 29 —

6 30 —

BIT

Signal

Command value out of
range

Aktivität /

Datentyp

High

Bereich

Siehe Tabelle Zu-

ordnung Sensorsta-

tus 1-4 auf Seite

21

Faktor

Standard

ü ü

Economy

7 31 —

0 32 —

1 33 —

2 34 —

3 35 Safety status Bit 0 High Siehe Tabelle Wer-

4

4 36 Safety status Bit 1 High

5 37 —

6 38 Notification High

2

7 39 System not ready High

0 40 —

1 41 —

2 42 —

3 43 —

5

4 44 —

5 45 —

6 46 —

tebereich Safety

status auf Seite 21

ü ü

7 47 —

19

Adresse

relativ absolut

Prozess-


WORD

3

BYTE

BIT

0 48 Process Bit 0 High

1 49 Process Bit 1 High

2 50 Process Bit 2 High

3 51 Process Bit 3 High

6

4 52 Process Bit 4 High

5 53 —

6 54 Touch signal gas nozzle High

7 55

0 56

1 57

2 58

3 59

7

4 60

BIT

Signal

TWIN synchronization
active

ExtOutput1 <= OPT_In­put1

ExtOutput2 <= OPT_In­put2

ExtOutput3 <= OPT_In­put3

ExtOutput4 <= OPT_In­put4

ExtOutput5 <= OPT_In­put5

Aktivität /

Datentyp

High

High

High

High

High

High

Bereich

Siehe Tabelle Wer-

tebereich Process

Bit auf Seite 22

Faktor

Standard

ü ü

Economy

5 61

6 62

7 63

8 0-7 64-71

4

9 0-7 72-79

10 0-7 80-87

5

11 0-7 88-95

12 0-7 96-103

6

13 0-7 104-111

14 0-7 112-119

7

15 0-7 120-127

16 0-7 128-135

8

17 0-7 136-143

18 0-7 144-151

9

19 0-7 152-159

ExtOutput6 <= OPT_In­put6

ExtOutput7 <= OPT_In­put7

ExtOutput8 <= OPT_In­put8

Welding voltage UINT16

Welding current UINT16

Wire feed speed SINT16

Actual real value for
seam tracking

Error number UINT16

Warning number UINT16

High

High

High

UINT16

0,0 bis

655,35 [V]

0,0 bis

6553,5 [A]

-327,68

bis 327,67

[m/min]

0 bis

6,5535

0 bis

65535

0 bis

65535

100

10

100

10000

1

1

ü ü

ü ü

ü ü

ü ü

ü

ü

20

Adresse

relativ absolut

Prozess-


DE

WORD

BYTE

BIT

20 0-7 160-167

10

21 0-7 168-175

22 0-7 176-183

11

23 0-7 184-191

24 0-7 192-199

12

25 0-7 200-207

26 0-7 208-215

13

27 0-7 216-223

28 0-7 224-231

14

29 0-7 232-239

30 0-7 240-247

15

31 0-7 248-255

32 0-7 256-263

16

33 0-7 264-271

BIT

Signal

Motor current M1 SINT16

Motor current M2 SINT16

Motor current M3 SINT16

—

—

—

Wire position SINT16

Aktivität /

Datentyp

Bereich

-327,68

bis 327,67

[A]

-327,68

bis 327,67

[A]

-327,68

bis 327,67

[A]

-327,68

bis 327,67

[mm]

100

100

100

100

Faktor

Standard

Economy

ü

ü

ü

ü

ü

ü

ü

34 0-7 272-279

17

35 0-7 280-287

36 0-7 288-295

18

37 0-7 296-303

38 0-7 304-311

19

39 0-7 312-319

Zuordnung Sen­sorstatus 1-4

Wertebereich
Safety status

—

—

—

Signal Beschreibung

Sensor status 1 OPT/i WF R Drahtende (4,100,869)

Sensor status 2 OPT/i WF R Drahtfass (4,100,879)

Sensor status 3 OPT/i WF R Ringsensor (4,100,878)

Sensor status 4 Drahtpufferset CMT TPS/i (4,001,763)

Bit 1 Bit 0 Beschreibung

0 0 Reserve

ü

ü

ü

0 1 Halt

1 0 Stopp

21

Bit 1 Bit 0 Beschreibung

1 1 Nicht eingebaut / aktiv

Wertebereich
Process Bit

Bit 4 Bit 3 Bit 2 Bit 1 Bit 0 Beschreibung

0 0 0 0 0 kein Prozess oder Parameteranwahl

intern

0 0 0 0 1 MIG/MAG Puls-Synerigc

0 0 0 1 0 MIG/MAG Standard-Synergic

0 0 0 1 1 MIG/MAG PMC

0 0 1 0 0 MIG/MAG LSC

0 0 1 0 1 MIG/MAG Standard-Manuell

0 0 1 1 0 Elektrode

0 0 1 1 1 WIG

0 1 0 0 0 CMT

0 1 0 0 1 ConstantWire

22

Table of contents

General 24

Safety 24
Connections and indicators 24
Data Transfer Properties 25
Configuration Parameters 26

Configuration of robot interface 27

Dip switch function 27
Configuration of the process data width 27
Set node address with dip switch(example) 27
Configuring the Node Address 29
The Website of the Power Source 29
Opening and Logging into the SmartManager for the Power Source 29

Input and output signals 31

Data types 31
Availability of Input Signals 31
Input Signals (From Robot to Power Source) 31
Value Range for Working Mode 37
Value range Process line selection 37
Value Range for TWIN Mode 38
Value Range for Documentation Mode 38
Value range for Process controlled correction 38
Availability of Output Signals 39
Output Signals (from Power Source to Robot) 39
Assignment of Sensor Statuses 1–4 42
Value range Safety status 42
Value Range for Process Bit 43

EN-US

23

General

(12)(11)(10)

(14)(13)

(9)

(1)

(2)

(3)

(4)

(5)

(6)

(7)

(8)

Safety

Connections and
indicators

WARNING!

Incorrect operation and faulty work can cause serious personal injury and mate­rial damage.

All work and functions described in this document must be performed only by
trained specialist personnel who have read and understood the following docu­ments in full:

this document

▶

the Operating Instructions of the robot interface “RI FB Inside/i”

▶

all documents relating to system components, especially the safety rules

▶

(1) TX+

(2) TX-

(3) RX+

(6) RX-

(4) Not normally used; to ensure

(5)

(7)

(8)

signal completeness, these
pins must be interconnected
and, after passing through a
filter circuit, must terminate
at the ground conductor (PE).

(9) Connection/activity at con-

nection 2 LED

(10) LED Error (network status)

(11) RJ45 connection 2

(12) RJ45 connection 1

(13) Connection/activity at connection 1 LED

(14) LED Status (module status)

LED Status (module status)

Status Meaning

Off Not initialized / not active

Flashes green quick-lyNMT_CS_BASIC_ETHERNET

Flashes green (once) NMT_CS_PRE_OPERATIONAL_1

Flashes green (twice) NMT_CS_PRE_OPERATIONAL_2

No data traffic

Asynchronous data only

Asynchronous and synchronous data.
No PDO data: all process data are invalid. Received da­ta are ignored.

24

LED Status (module status)

Status Meaning

Flashes green (three
times)

Lights up green NMT_CS_OPERATIONAL

Flashes green slowly NMT_CS_STOPPED

Lights up red Exception state, serious fault, etc.

LED Error (network status)

Status Meaning

Off No error

Lights up red Exception state, serious fault, etc.

Lights up Error

NMT_CS_READY_TO_OPERATE
Ready for operation.
Asynchronous and synchronous data.
No PDO data: all process data are invalid. Received da­ta are ignored.

Normal operation.
Asynchronous and synchronous data.
PDO data are received and sent.

Module stopped (for example, for decommissioning)
Asynchronous and synchronous data.
No PDO data: all process data are invalid. Received da­ta are ignored.

EN-US

Data Transfer
Properties

Connection/activityLED

Status Meaning

Off No connection

Lights up red Connection established, no data traffic

Lights up Connection established, data traffic present

Transmission technology

Ethernet

Medium

When selecting the cable, plug and termination resistances, the Powerlink as­sembly guideline for the planning and installation of Powerlink systems must
be observed.

Transmission speed

100 Mbit/s, Half-Duplex-Mode

Bus connection

2 x Ethernet Powerlink ports (RJ45)

Application Layer

CANopen

25

Configuration
Parameters

In some robot control systems, it may be necessary to state the configuration

parameters described here so that the bus module can communicate with the
robot.

Parameter Value

Vendor ID 000002C1

hex

Product Code 0x00010301

0x00010302

Manufacturer Device Na-

Fronius FB-INSIDE-PowerLink

me

(Economy image)

hex

(Standard image)

hex

26

Configuration of robot interface

(1)

(2)(3)

ON

OFF

Dip switch func­tion

Configuration of
the process data
width

The dip switch (1) on the robot inter­face RI FB Inside/i is used to configure

the process data width

-

the node address/IP address

-

At the factory all positions of the dip
switch are set to OFF (3).
This corresponds to the binary value 0.

The position (2) corresponds to the bi­nary value 1.

Dip switch

8 7 6 5 4 3 2 1 Configuration

OFF OFF

- - - - - -

Standard image

320 Bit

EN-US

Set node ad­dress with dip
switch
(example)

OFF ON

ON OFF

ON ON

- - - - - -

- - - - - - Not used

- - - - - - Not used

Economy image

128 Bit

The process data width defines the scope of the transferred data volume.
The kind of data volume that can be transferred depends on

the robot controls

-

the number of power sources

-

Dip switch

8 7 6 5 4 3 2 1 Node address

- - OFF OFF OFF OFF OFF ON 1

- - OFF OFF OFF OFF ON OFF 2

- - OFF OFF OFF OFF ON ON 3

- - ON ON ON ON ON OFF 62

- - ON ON ON ON ON ON 63

The node address is set with positions 1 to 6 of the dip switch.
The configuration is carried out in binary format. This results in a configuration
range of 1 to 63 in decimal format

27

NOTE!

After every change of the configurations of the dip switch settings, the inter­face needs to be restarted so that the changes will take effect.

(Restart = interrupting and restoring the power supply
or executing the relevant function on the website of the power source)

28

Configuring the

3

2

1

4

xx.x.xxx.x

1.9.0-16501.9508

Node Address

Upon delivery the configured node address is 0. The node address can be confi­gured in two ways:

Node addresses in the range of 1 to 63 can be configured with the dip switch.

-

If node address 0 is kept on the dip switch, the node addresses in the range

-

of 1 to 125 can only be configured with the following configuration tools:

the website of the power source

-

NOTE!

If the node address is set to higher than 0 with the dip switch, the relevant node
address will be configured to the range of 1 to 63 after restarting the robot in­terface.

A node address previously configured by a configuration tool is overwritten.

NOTE!

If configurations have already been made, the network configurations can be
restored to factory settings in two ways:

set all dip switches back to 0 and restart interface

▶

or
with the button Restore factory settings on the website of the power source

▶

EN-US

The Website of
the Power
Source

Opening and
Logging into the
SmartManager
for the Power
Source

The power source has its own website, the SmartManager.
As soon as the power source has been integrated into a network, the SmartMana­ger can be opened via the IP address of the power source.

Depending on the system configuration and software upgrades, the SmartMana­ger may contain the following entries:

Overview

-

Update

-

Screenshot

-

Save and restore

-

Function packages

-

Job data

-

Overview of characteristics

-

RI FB INSIDE/i

-

Presettings/System/Information ==> note down IP address of power source

1

Enter the IP address into the search field of the browser

2

29

Enter username and password

3

Factory setting:
Username = admin
Password = admin

Confirm displayed message

4

The SmartManager of the power source is displayed.

30

Input and output signals

Data types The following data types are used:

UINT16 (Unsigned Integer)

-

Whole number in the range from 0 to 65535
SINT16 (Signed Integer)

-

Whole number in the range from -32768 to 32767

Conversion examples:

for a positive value (SINT16)

-

e.g. desired wire speed x factor

12.3 m/min x 100 = 1230

for a negative value (SINT16)

-

e.g. arc correction x factor

-6.4 x 10 = -64

= FFC0

dec

= 04CE

dec

hex

EN-US

hex

Availability of
Input Signals

Input Signals
(From Robot to
Power Source)

The input signals listed below are available from firmware V2.3.0 for all Inside/i
systems.

31

Address

relative absolute

Process


WORD

0

BYTE

BIT

0 0 Welding Start

1 1 Robot ready High

2 2 Working mode Bit 0 High

3 3 Working mode Bit 1 High

0

4 4 Working mode Bit 2 High

5 5 Working mode Bit 3 High

6 6 Working mode Bit 4 High

7 7 —

0 8 Gas on

1 9 Wire forward

2 10 Wire backward

3 11 Error quit

1

BIT

Signal

Activity /

data type

Increa-

sing

Increa-

sing

Increa-

sing

Increa-

sing

Increa-

sing

Range

See table Value

Working Mode on

Range for

page 37

Factor

Standard

ü ü

Economy

4 12 Touch sensing High

5 13 Torch blow out

6 14 Process line selection Bit 0 High See table Value

7 15 Process line selection Bit 1 High

Increa-

sing

range Process li-

ne selection on

page 37

32

Address

relative absolute

Process


WORD

1

BYTE

BIT

0 16 Welding Simulation High

1 17 Synchro pulse on High

2 18 —

3 19 —

2

4 20 —

5 21 —

6 22 Wire brake on High

7 23 Torchbody Xchange High

0 24 —

1 25 Teach mode High

2 26 —

3 27 —

4 28 —

3

5 29 Wire sense start

6 30 Wire sense break

BIT

Signal

Activity /

data type

Increa-

sing

Increa-

sing

Range

Factor

Standard

ü ü

Economy

EN-US

7 31 —

33

Address

relative absolute

Process


WORD

2

BYTE

BIT

0 32 TWIN mode Bit 0 High See table Value

1 33 TWIN mode Bit 1 High

2 34 —

3 35 —

4

4 36 —

5 37 Documentation mode High

6 38 —

7 39 —

0 40 —

1 41 —

2 42 —

3 43 —

5

4 44 —

BIT

Signal

Activity /

data type

Range

Range for TWIN

Mode on page

See table Value

Range for Docu­mentation Mode

on page 38

38

Factor

Standard

ü ü

Economy

5 45 —

6 46 —

7 47

Disable process controlled
correction

High

34

Address

relative absolute

Process


WORD

3

BYTE

BIT

0 48 —

1 49 —

2 50 —

3 51 —

6

4 52 —

5 53 —

6 54 —

7 55 —

0 56

1 57

2 58

3 59

7

4 60

BIT

Signal

ExtInput1 => OPT_Output
1

ExtInput2 => OPT_Output
2

ExtInput3 => OPT_Output
3

ExtInput4 => OPT_Output
4

ExtInput5 => OPT_Output
5

Activity /

data type

High

High

High

High

High

Range

Factor

Standard

ü ü

Economy

EN-US

5 61

6 62

7 63

8 0-7 64-71

4

9 0-7 72-79

10,

5

0-7 80-95

11

ExtInput6 => OPT_Output
6

ExtInput7 => OPT_Output
7

ExtInput8 => OPT_Output
8

Welding characteristic- /
Job number

With the welding process
MIG/MAG pulse synergic,
MIG/MAG standard syner­gic,
MIG/MAG standard manu­al,
MIG/MAG PMC,
MIG/MAG LSC,
CMT,
ConstantWire:

Wire feed speed command
value

With the Job mode:

Power correction

High

High

High

UINT16 0 to 1000 1

-327.68 to

SINT16

SINT16

327.67

[m/min]

-20.00 to

20.00
[%]

100

100

ü ü

ü ü

35

Address

relative absolute

Process


WORD

6

BYTE

12,

0-7 96-111

13

BIT

BIT

Signal

With the welding process
MIG/MAG pulse synergic,
MIG/MAG standard syner­gic,
MIG/MAG PMC,
MIG/MAG LSC,
CMT:

Arclength correction

With the welding process
MIG/MAG standard manu­al:

Welding voltage

With the Job mode:

Arclength correction

With the welding process
ConstantWire:

Hotwire current

Activity /

data type

SINT16

UINT16

SINT16

UINT16

Range

-10.0 to

10.0

[Steps]

0.0 to

6553.5 [V]

-10.0 to

10.0

[Steps]

0.0 to

6553.5 [A]

10

10

10

10

Factor

Standard

ü ü

Economy

14,

7

8

9

10

0-7 112-127

15

16 0-7 128-135

17 0-7 136-143

18 0-7 144-151

19 0-7 152-159

20 0-7 160-167

21 0-7 168-175

With the welding process
MIG/MAG pulse synergic,
MIG/MAG standard syner­gic,
MIG/MAG PMC,
MIG/MAG LSC,
CMT:

Pulse-/dynamic correction

With the welding process
MIG/MAG standard manu­al:

Dynamic

Wire retract correction UINT16

Welding speed UINT16

Process controlled correc­tion

SINT16

UINT16

-10.0 to

10.0

[Steps]

0.0 to 10.0
[Steps]

0.0 to 10.0
[Steps]

0.0 to

1000.0

[cm/min]

See table Value

range for Pro-

cess controlled

correction on pa-

ge 38

10

10

10

10

ü ü

ü

ü

ü

36

22 0-7 176-183

11

23 0-7 184-191

—

ü

Address

relative absolute

Process


WORD

BYTE

BIT

24 0-7 192-199

12

25 0-7 200-207

26 0-7 208-215

13

27 0-7 216-223

28 0-7 224-231

14

29 0-7 232-239

30 0-7 240-247

15

31 0-7 248-255

32 0-7 256-263

16

33 0-7 264-271

34 0-7 272-279

17

35 0-7 280-287

36 0-7 288-295

18

37 0-7 296-303

38 0-7 304-311

19

39 0-7 312-319

BIT

Signal

Activity /

data type

Range

—

—

—

Wire forward / backward
length

UINT16

OFF / 1 to

65535

[mm]

OFF / 0.5

Wire sense edge detection UINT16

to 20.0

10

[mm]

—

—

Seam number UINT16 0 to 65535 1

Factor

Standard

Economy

EN-US

ü

ü

ü

1

ü

ü

ü

ü

ü

Value Range for
Working Mode

Value range Pro­cess line selec­tion

Bit 4 Bit 3 Bit 2 Bit 1 Bit 0 Description

0 0 0 0 0 Internal parameter selection

0 0 0 0 1 Special 2-step mode characteristics

0 0 0 1 0 Job mode

0 1 0 0 0 2-step mode characteristics

0 1 0 0 1 2-step MIG/MAG standard manual

1 0 0 0 1 Stop coolant pump

Value range for operating mode

Bit 1 Bit 0 Description

0 0 Process line 1 (default)

0 1 Process line 2

1 0 Process line 3

1 1 Reserved

Value range for process line selection

37

Value Range for
TWIN Mode

Bit 1 Bit 0 Description

0 0 TWIN Single mode

0 1 TWIN Lead mode

1 0 TWIN Trail mode

1 1 Reserved

Value range for TWIN mode

Value Range for
Documentation
Mode

Value range for
Process control­led correction

Bit 0 Description

0 Seam number of power source (internal)

1 Seam number of robot (Word 19)

Value range for documentation mode

Process Signal

Activity /

Data type

Arc length stabili-

PMC

Value range for process-dependent correction

zer SINT16

Value range

configuration

range

Unit

-327.8 to +327.7

0.0 to +5.0 Volts 10

Factor

38

Availability of
Output Signals

Output Signals
(from Power
Source to Robot)

Address

relative absolute

The output signals listed below are available from firmware V2.3.0 for all Inside/i
systems.

EN-US

Process


WORD

0

BYTE

BIT

0 0 Heartbeat Powersource High/Low 1 Hz

1 1 Power source ready High

2 2 Warning High

3 3 Process active High

0

4 4 Current flow High

5 5 Arc stable- / touch signal High

6 6 Main current signal High

7 7 Touch signal High

0 8 Collisionbox active Low

1 9 Robot Motion Release High

2 10 Wire stick workpiece High

3 11 —

1

4 12 Short circuit contact tip High

5 13

BIT

Signal

Parameter selection in­ternally

Activity /

data type

High

Range

0 = collisi-

on or ca-

ble break

Standard

Factor

ü ü

Economy

6 14

7 15 Torch body gripped High

Characteristic number
valid

High

39

Address

relative absolute

Process


WORD

1

BYTE

BIT

0 16

1 17 Correction out of range High

2 18 —

3 19 Limitsignal High

2

4 20 —

5 21 —

6 22 Main supply status Low

7 23 —

0 24 Sensor status 1 High

1 25 Sensor status 2 High

2 26 Sensor status 3 High

3 27 Sensor status 4 High

3

4 28 —

5 29 —

6 30 —

BIT

Signal

Command value out of
range

Activity /

data type

High

Range

See table Assign-

ment of Sensor Sta-

tuses 1–4 on page

42

Factor

Standard

ü ü

Economy

7 31 —

0 32 —

1 33 —

2 34 —

3 35 Safety status Bit 0 High See table Value ran-

4

4 36 Safety status Bit 1 High

5 37 —

6 38 Notification High

2

7 39 System not ready High

0 40 —

1 41 —

2 42 —

3 43 —

5

4 44 —

5 45 —

6 46 —

ge Safety status on

page 42

ü ü

40

7 47 —

Address

relative absolute

Process


WORD

3

BYTE

BIT

0 48 Process Bit 0 High

1 49 Process Bit 1 High

2 50 Process Bit 2 High

3 51 Process Bit 3 High

6

4 52 Process Bit 4 High

5 53 —

6 54 Touch signal gas nozzle High

7 55

0 56

1 57

2 58

3 59

7

4 60

BIT

Signal

TWIN synchronization
active

ExtOutput1 <= OPT_In­put1

ExtOutput2 <= OPT_In­put2

ExtOutput3 <= OPT_In­put3

ExtOutput4 <= OPT_In­put4

ExtOutput5 <= OPT_In­put5

Activity /

data type

High

High

High

High

High

High

Range

See table Value

Range for Process

Bit on page 43

Factor

Standard

ü ü

Economy

EN-US

5 61

6 62

7 63

8 0-7 64-71

4

9 0-7 72-79

10 0-7 80-87

5

11 0-7 88-95

12 0-7 96-103

6

13 0-7 104-111

14 0-7 112-119

7

15 0-7 120-127

16 0-7 128-135

8

17 0-7 136-143

18 0-7 144-151

9

19 0-7 152-159

ExtOutput6 <= OPT_In­put6

ExtOutput7 <= OPT_In­put7

ExtOutput8 <= OPT_In­put8

Welding voltage UINT16

Welding current UINT16

Wire feed speed SINT16

Actual real value for
seam tracking

Error number UINT16

Warning number UINT16

High

High

High

UINT16

0.0 to

655.35 [V]

0.0 to

6553.5 [A]

-327.68 to

327.67 [m/
min]

0 to

6.5535

0 to

65535

0 to

65535

100

10

100

10000

1

1

ü ü

ü ü

ü ü

ü ü

ü

ü

41

Address

relative absolute

Process


WORD

BYTE

BIT

20 0-7 160-167

10

21 0-7 168-175

22 0-7 176-183

11

23 0-7 184-191

24 0-7 192-199

12

25 0-7 200-207

26 0-7 208-215

13

27 0-7 216-223

28 0-7 224-231

14

29 0-7 232-239

30 0-7 240-247

15

31 0-7 248-255

32 0-7 256-263

16

33 0-7 264-271

34 0-7 272-279

17

35 0-7 280-287

BIT

Signal

Motor current M1 SINT16

Motor current M2 SINT16

Motor current M3 SINT16

—

—

—

Wire position SINT16

—

Activity /

data type

Range

-327.68 to

327.67 [A]

-327.68 to

327.67 [A]

-327.68 to

327.67 [A]

-327.68 to

327.67
[mm]

100

100

100

100

Factor

Standard

Economy

ü

ü

ü

ü

ü

ü

ü

ü

36 0-7 288-295

18

37 0-7 296-303

38 0-7 304-311

19

39 0-7 312-319

Assignment of
Sensor Statuses
1–4

Value range
Safety status

—

—

Signal Description

Sensor status 1 OPT/i WF R wire end (4,100,869)

Sensor status 2 OPT/i WF R wire drum (4,100,879)

Sensor status 3 OPT/i WF R ring sensor (4,100,878)

Sensor status 4 Wire buffer set CMT TPS/i (4,001,763)

Bit 1 Bit 0 Description

0 0 Reserve

ü

ü

42

0 1 Hold

1 0 Stop

1 1 Not installed / active

Value Range for
Process Bit

Bit 4 Bit 3 Bit 2 Bit 1 Bit 0 Description

0 0 0 0 0 No internal parameter selection or

process

0 0 0 0 1 MIG/MAG pulse synergic

0 0 0 1 0 MIG/MAG standard synergic

0 0 0 1 1 MIG/MAG PMC

0 0 1 0 0 MIG/MAG LSC

0 0 1 0 1 MIG/MAG standard manual

0 0 1 1 0 Electrode

0 0 1 1 1 TIG

0 1 0 0 0 CMT

0 1 0 0 1 ConstantWire

EN-US

43
