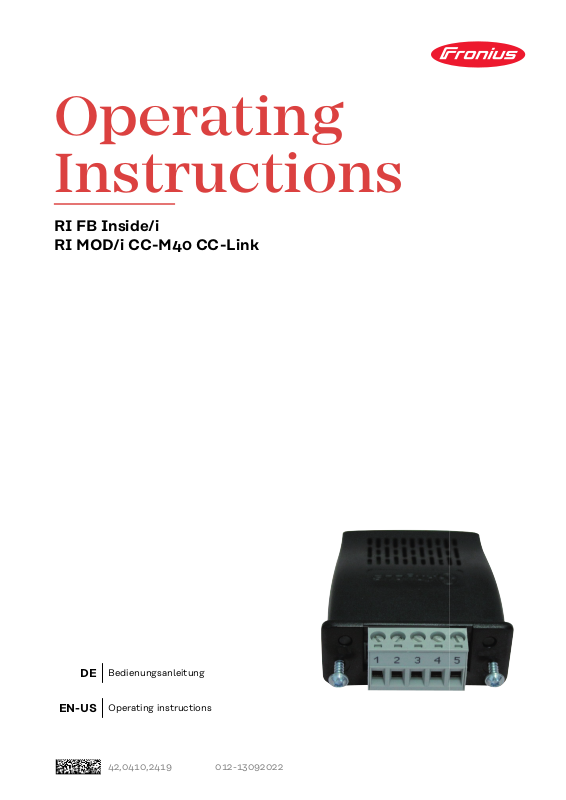

Operating
Instructions

RI FB Inside/i
RI MOD/i CC-M40 CC-Link

DE

EN-US

Bedienungsanleitung

Operating instructions

42,0410,2419 012-13092022

Inhaltsverzeichnis

Allgemeines 4

Sicherheit 4
Anschlüsse und Anzeigen 4
Eigenschaften der Datenübertragung 5

Roboter-Interface konfigurieren 6

Funktion DIP Schalter 6
Konfiguration der Prozessdaten-Breite 6
Knotenadresse einstellen mit DIP-Schalter(Beispiel) 6
Knotenadresse einstellen 8
Die Webseite der Stromquelle 8
SmartManager der Stromquelle aufrufen und anmelden 8
Notwendige Netzwerkeinstellungen am Master 9
Datenaustausch zwischen Roboter und Stromquelle aktivieren 9

Ein- und Ausgangssignale 12

Datentypen 12
Verfügbarkeit der Eingangssignale 12
Eingangssignale (vom Roboter zur Stromquelle) 12
Wertebereich Working mode 17
Wertebereich Processline selection 17
Wertebereich TWIN mode 18
Wertebereich Documentation mode 18
Wertebereich Process controlled correction 18
Verfügbarkeit der Ausgangssignale 19
Ausgangssignale (von der Stromquelle zum Roboter) 19
Zuordnung Sensorstatus 1-4 22
Wertebereich Safety status 22
Wertebereich Process Bit 23

DE

3

Allgemeines

(1)

(2)

(3)

(4)

(5)

(6)

(7)

Sicherheit

Anschlüsse und
Anzeigen

WARNUNG!

Fehlbedienung und fehlerhaft durchgeführte Arbeiten können schwerwiegende
Personen- und Sachschäden verursachen.

Alle in diesem Dokument beschriebenen Arbeiten und Funktionen dürfen nur
von geschultem Fachpersonal ausgeführt werden, wenn folgende Dokumente
vollständig gelesen und verstanden wurden:

dieses Dokument

▶

die Bedienungsanleitung des Roboterinterface “RI FB Inside/i“

▶

sämtliche Dokumente der Systemkomponenten, insbesondere Sicherheits-

▶

vorschriften

Anschluss DeviceNet

Pin Signal Beschreibung

(1) DA Positive RS485

RxD/TxD

(2) DB Negative RS485

RxD/TxD

(3) DG Signalerdung

(4) SLD Kabel-Abschirmung

(5) FG Erdung

Anzeigen

(6) LED Error

(7) LED Run

LED Error

Status Bedeutung

Aus Kein Fehler oder keine Versorgungsspannung

Leuchtet rot nicht behebbarer Fehler

Blinkt rot CRC Fehler

Flackert rot Knotenadresse oder Baudrate haben sich seit Inbe-

triebnahme geändert

LED Run

Status Bedeutung

Aus Nicht online oder keine Versorgungsspannung

Leuchtet grün Online, normaler Datenverkehr

Leuchtet rot kritischer Verbindungsfehler

4

Eigenschaften
der Da­tenübertragung

Netzwerk Topologie:

Linearer Bus, Busabschluss an beiden Enden (110 Ohm), Stichleitungen sind
möglich

Medium und maximale Buslänge:

Zugelassene CC-Link-Kabel mit einer Impedanz von 110 Ohm und max. Dämp­fung von 1,6dB/100m

Anzahl der Stationen:

max. 65 Stationen

Übertragungs-Geschwindigkeit:

2,5 Mbps

Prozessdaten-Breite:

konfigurierbar am Roboter-Interface
siehe nachfolgenden Abschnitt „Roboter-Interface konfigurieren“

DE

5

Roboter-Interface konfigurieren

(1)

(2)(3)

ON

OFF

Funktion
DIP Schalter

Konfiguration
der Prozessda­ten-Breite

Der DIP‑Schalter (1) am Roboter-In­terface RI FB Inside/i dient zur Ein­stellung

der Prozessdaten-Breite

-

der Knotenadresse / IP-Adresse

-

Werksseitig sind alle Positionen des
DIP‑Schalters in der Stellung OFF (3).
Das entspricht dem binären Wert 0.

Die Stellung ON (2) entspricht dem
binären Wert 1.

DIP-Schalter

8 7 6 5 4 3 2 1 Konfiguration

OFF OFF

- - - - - -

Standard image

320 Bit

Knotenadresse
einstellen mit
DIP-Schalter
(Beispiel)

OFF ON

ON OFF

ON ON

- - - - - -

- - - - - - Nicht verwendet

- - - - - - Nicht verwendet

Economy Image

128 Bit

Über die Prozessdaten-Breite wird der Umfang der übertragenen Datenmenge
definiert.
Welche Datenmenge übertragen werden kann ist abhängig von

der Roboter-Steuerung

-

der Anzahl der Stromquellen

-

DIP-Schalter

8 7 6 5 4 3 2 1 Knotenadresse

- - OFF OFF OFF OFF OFF ON 1

- - OFF OFF OFF OFF ON OFF 2

- - OFF OFF OFF OFF ON ON 3

- - ON ON ON ON ON OFF 62

- - ON ON ON ON ON ON 63

Die Knotenadresse wird mit den Positionen 1 bis 6 des DIP-Schalters eingestellt.
Die Einstellung erfolgt im Binärformat. Das ergibt einen Einstellbereich von 1 bis
63 im Dezimalformat

6

HINWEIS!

Nach jeder Änderung der DIP-Schalter Einstellungen ist ein Neustart des Inter­face durchzuführen damit die Änderungen wirksam werden.

(Neustart = Unterbrechen und Wiederherstellen der Spannungsversorgung
oder Ausführen der entsprechenden Funktion auf der Webseite der Stromquelle)

DE

7

Knotenadresse

3

2

1

4

xx.x.xxx.x

1.9.0-16501.9508

einstellen

Bei Auslieferung ist die Knotenadresse 0 eingestellt. Die Knotenadresse kann auf
2 Arten eingestellt werden:

Knotenadressen im Bereich von 1 bis 63 können mit dem DIP-Schalter einge-

-

stellt werden.
Wird am DIP-Schalter die Knotenadresse 0 belassen, können Knotenadres-

-

sen im Bereich von 1 bis 63 auch über folgende Konfigurations-Tools einge­stellt werden:

die Webseite der Stromquelle

-

HINWEIS!

Wird die Knotenadresse mit dem DIP-Schalter wieder größer 0 gesetzt, ist nach
dem nächsten Neustart des Roboter-Interface die entsprechende Knotenadres­se im Bereich 1 bis 63 eingestellt.

Eine zuvor von einem Konfigurations-Tool eingestellte Knotenadresse wird über­schrieben.

HINWEIS!

Wurden bereits Einstellungen vorgenommen gibt es 2 Arten um alle Netzwerk­Einstellungen auf Auslieferungszustand zurückzusetzen:

Alle DIP-Schalter wieder auf 0 setzen und Interface neu starten

▶

oder
Mit dem Button Restore factory settings auf der Webseite der Stromquelle

▶

Die Webseite der
Stromquelle

SmartManager
der Stromquelle
aufrufen und an­melden

Die Stromquelle verfügt über eine eigene Webseite, den SmartManager.
Sobald die Stromquelle in einem Netzwerk integriert ist, kann der SmartManager
über die IP-Adresse der Stromquelle aufgerufen werden.

Abhängig von Anlagenkonfiguration und Software-Erweiterungen enthält der
SmartManager folgende Einträge:

Übersicht

-

Update

-

Screenshot

-

Sichern & Wiederherstellen

-

Funktionspakete

-

Job-Daten

-

Kennlinienübersicht

-

RI FB INSIDE/i

-

8

Voreinstellungen / System / Information ==> IP-Adresse der Stromquelle no-

1

tieren
IP-Adresse im Suchfeld des Browsers eingeben

2

Benutzername und Kennwort eingeben

3

Werkseinstellung:
Benutzername = admin
Kennwort = admin

Angezeigten Hinweis bestätigen

4

Der SmartManager der Stromquelle wird angezeigt.

DE

Notwendige
Netzwerkeinstel­lungen am Mas­ter

Datenaustausch
zwischen Robo­ter und Strom­quelle aktivieren

HINWEIS!

Abhängig vom verwendeten Image (Standar Image 320 Bit oder Economy
Image 128 Bit) müssen am Master die nachfolgenden Einstellungen getätigt
werden.

Standard Image 320 Bit:

CC-Link Version 02h

Number of occupied stations 2

Number of extension cycles 2

Economy Image 128 Bit:

CC-Link Version 01h

Number of occupied stations 3

Number of extension cycles 1

Den Datenaustausch zwischen Roboter und Stromquelle wie nachfolgend be­schrieben aktivieren.

9

Ausgangslage:

Auf X1000 bis X103F liegen die Signale der Stromquelle

-

Auf X1000 liegt das Signal Heartbeat der Stromquelle. Die Signalaktivität wechselt jede Se-

-

kunde
Auf X100D liegt das Signal Parameteranwahl intern (Wertebereich Arbeitsmodus)

-

Auf X1050 bis X105F liegen diverse Status- und Diagnosesignale des Busmoduls

-

Auf X1058 liegt das Signal Initial Data Processing Request

-

Datenaustausch zwischen Roboter und Stromquelle aktivieren:

das Signal Y1058 Initial Data Processing Complete setzen

1

das Signal X1058 Initial Data Processing Request ist nicht mehr gesetzt

-

das Signal X105B Remote Ready wird gesetzt

-

auf X1000 und W0 sind keine Signale mehr gesetzt

-

W4 hat den Wert 18224

-

10

das Signal Y1001 Robot ready setzen

2

W4 wechselt auf den Wert 0

-

DE

11

Ein- und Ausgangssignale

Datentypen Folgende Datentypen werden verwendet:

UINT16 (Unsigned Integer)

-

Ganzzahl im Bereich von 0 bis 65535
SINT16 (Signed Integer)

-

Ganzzahl im Bereich von -32768 bis 32767

Umrechnungsbeispiele:

für positiven Wert (SINT16)

-

z.B. gewünschter Drahtvorschub x Faktor

12.3 m/min x 100 = 1230

für negativen Wert (SINT16)

-

z.B. gewünschte Lichtbogen-Korrektur x Faktor

-6.4 x 10 = -64

= FFC0

dez

= 04CE

dez

hex

hex

Verfügbarkeit
der Eingangssi­gnale

Eingangssignale
(vom Roboter
zur Stromquelle)

Die nachfolgend angeführten Eingangssignale sind ab Firmware V2.3.0 bei allen
Inside/i-Systemen verfügbar.

12

Adresse

relativ absolut

Prozess-


DE

WORD

0

BYTE

BIT

0 0 Welding Start steigend

1 1 Robot ready High

2 2 Working mode Bit 0 High

3 3 Working mode Bit 1 High

0

4 4 Working mode Bit 2 High

5 5 Working mode Bit 3 High

6 6 Working mode Bit 4 High

7 7 —

0 8 Gas on steigend

1 9 Wire forward steigend

2 10 Wire backward steigend

3 11 Error quit steigend

4 12 Touch sensing High

1

5 13 Torch blow out steigend

6 14 Processline selection Bit 0 High Siehe Tabelle

7 15 Processline selection Bit 1 High

BIT

Signal

Aktivität /

Datentyp

Bereich

Siehe Tabelle

Wertebereich

Working mode

Wertebereich

selection auf Sei-

auf Seite 17

Processline

te 17

Faktor

Standard

ü ü

Economy

0 16 Welding Simulation High

1 17 Synchro pulse on High

2 18 —

3 19 —

2

4 20 —

5 21 —

6 22 Wire brake on High

1

7 23 Torchbody Xchange High

ü ü

0 24 —

1 25 Teach mode High

2 26 —

3 27 —

3

4 28 —

5 29 Wire sense start steigend

6 30 Wire sense break steigend

7 31 —

13

Adresse

relativ absolut

Prozess-


WORD

2

BYTE

BIT

0 32 TWIN mode Bit 0 High Siehe Tabelle

1 33 TWIN mode Bit 1 High

2 34 —

3 35 —

4

4 36 —

5 37 Documentation mode High

6 38 —

7 39 —

0 40 —

1 41 —

2 42 —

3 43 —

5

4 44 —

BIT

Signal

Aktivität /

Datentyp

Bereich

Wertebereich

TWIN mode auf

Siehe Tabelle

Wertebereich Do-

cumentation mo-

de auf Seite 18

Seite 18

Faktor

Standard

ü ü

Economy

5 45 —

6 46 —

7 47

Disable process controlled
correction

High

14

Adresse

relativ absolut

Prozess-


DE

WORD

3

BYTE

BIT

0 48 —

1 49 —

2 50 —

3 51 —

6

4 52 —

5 53 —

6 54 —

7 55 —

0 56

1 57

2 58

3 59

7

4 60

BIT

Signal

ExtInput1 => OPT_Output
1

ExtInput2 => OPT_Output
2

ExtInput3 => OPT_Output
3

ExtInput4 => OPT_Output
4

ExtInput5 => OPT_Output
5

Aktivität /

Datentyp

High

High

High

High

High

Bereich

Faktor

Standard

ü ü

Economy

5 61

6 62

7 63

8 0-7 64-71

4

9 0-7 72-79

10,

5

0-7 80-95

11

ExtInput6 => OPT_Output
6

ExtInput7 => OPT_Output
7

ExtInput8 => OPT_Output
8

Welding characteristic- /
Job number

Beim Schweißverfahren
MIG/MAG Puls-Synergic,
MIG/MAG Standard-Syn­ergic,
MIG/MAG Standard-Ma­nuell,
MIG/MAG PMC,
MIG/MAG LSC,
CMT,
ConstantWire:

Wire feed speed command
value

Beim Job-Betrieb:

Power correction

High

High

High

UINT16 0 bis 1000 1

-327,68 bis

SINT16

SINT16

327,67

[m/min]

-20,00 bis
20,00

[%]

100

100

ü ü

ü ü

15

Adresse

relativ absolut

Prozess-


WORD

6

BYTE

12,

0-7 96-111

13

BIT

BIT

Signal

Beim Schweißverfahren
MIG/MAG Puls-Synergic,
MIG/MAG Standard-Syn­ergic,
MIG/MAG PMC,
MIG/MAG LSC,
CMT:

Arclength correction

Beim Schweißverfahren
MIG/MAG Standard-Ma­nuell:

Welding voltage

Beim Job-Betrieb:

Arclength correction

Beim Schweißverfahren
ConstantWire:

Hotwire current

Aktivität /

Datentyp

SINT16

UINT16

SINT16

UINT16

Bereich

-10,0 bis
10,0

[Schritte]

0,0 bis

6553,5

[V]

-10,0 bis
10,0

[Schritte]

0,0 bis

6553,5

[A]

10

10

10

10

Faktor

Standard

ü ü

Economy

14,

7

8

9

10

0-7 112-127

15

16 0-7 128-135

17 0-7 136-143

18 0-7 144-151

19 0-7 152-159

20 0-7 160-167

21 0-7 168-175

Beim Schweißverfahren
MIG/MAG Puls-Synergic,
MIG/MAG Standard-Syn­ergic,
MIG/MAG PMC,
MIG/MAG LSC,
CMT:

Pulse-/dynamic correction

Beim Schweißverfahren
MIG/MAG Standard-Ma­nuell:

Dynamic

Wire retract correction UINT16

Welding speed UINT16

Process controlled correc­tion

SINT16

UINT16

-10,0 bis
10,0

[Schritte]

0,0 bis

10,0

[Schritte]

0,0 bis

10,0

[Schritte]

0,0 bis

1000,0

[cm/min]

Siehe Tabelle

Wertebereich

Process control-

led correction auf

Seite 18

10

10

10

10

ü ü

ü

ü

ü

16

Adresse

relativ absolut

Prozess-


DE

WORD

BYTE

BIT

22 0-7 176-183

11

23 0-7 184-191

24 0-7 192-199

12

25 0-7 200-207

26 0-7 208-215

13

27 0-7 216-223

28 0-7 224-231

14

29 0-7 232-239

30 0-7 240-247

15

31 0-7 248-255

32 0-7 256-263

16

33 0-7 264-271

34 0-7 272-279

17

35 0-7 280-287

36 0-7 288-295

18

37 0-7 296-303

BIT

Signal

Aktivität /

Datentyp

Bereich

—

—

—

—

Wire forward / backward
length

UINT16

OFF / 1 bis

65535

[mm]

OFF / 0,5

Wire sense edge detection UINT16

bis 20,0

[mm]

—

—

1

10

Faktor

Standard

Economy

ü

ü

ü

ü

ü

ü

ü

ü

38 0-7 304-311

19

39 0-7 312-319

Wertebereich
Working mode

Wertebereich
Processline
selection

Seam number UINT16

0 bis

65535

1

Bit 4 Bit 3 Bit 2 Bit 1 Bit 0 Beschreibung

0 0 0 0 0 Parameteranwahl intern

0 0 0 0 1 Kennlinien Betrieb Sonder 2-Takt

0 0 0 1 0 Job-Betrieb

0 1 0 0 0 Kennlinien Betrieb 2-Takt

0 1 0 0 1 MIG/MAG Standard-Manuell 2-Takt

1 0 0 0 1 Kühlmittel-Pumpe stoppen

Wertebereich Betriebsart

Bit 1 Bit 0 Beschreibung

0 0 Prozesslinie 1 (default)

0 1 Prozesslinie 2

ü

1 0 Prozesslinie 3

17

Bit 1 Bit 0 Beschreibung

1 1 Reserviert

Wertebereich Prozesslinien-Auswahl

Wertebereich
TWIN mode

Wertebereich
Documentation
mode

Wertebereich
Process control­led correction

Bit 1 Bit 0 Beschreibung

0 0 TWIN Single mode

0 1 TWIN Lead mode

1 0 TWIN Trail mode

1 1 Reserve

Wertebereich TWIN-Betriebsart

Bit 0 Beschreibung

0 Nahtnummer von Stromquelle (intern)

1 Nahtnummer von Roboter (Word 19)

Wertebereich Dokumentationsmodus

Prozess Signal

Aktivität /

Arc length stabili-

PMC

Wertebereich prozessabhängige Korrektur

zer SINT16

Wertebereich

Datentyp

Einstellbereich

-327,8 bis +327,7
0,0 bis +5,0 Volt 10

Einheit

Faktor

18

Verfügbarkeit
der Ausgangssi­gnale

Ausgangssignale
(von der Strom­quelle zum Ro­boter)

Adresse

relativ absolut

Die nachfolgend angeführten Ausgangssignale sind ab Firmware V2.3.0 bei allen
Inside/i-Systemen verfügbar.

Prozess-


DE

WORD

0

BYTE

BIT

0 0 Heartbeat Powersource High/Low 1 Hz

1 1 Power source ready High

2 2 Warning High

3 3 Process active High

0

4 4 Current flow High

5 5 Arc stable- / touch signal High

6 6 Main current signal High

7 7 Touch signal High

0 8 Collisionbox active Low

1 9 Robot Motion Release High

2 10 Wire stick workpiece High

3 11 —

1

4 12 Short circuit contact tip High

5 13

BIT

Signal

Parameter selection in­ternally

Aktivität /

Datentyp

High

Bereich

0 = Kollisi-

on oder

Kabel-

bruch

Standard

Faktor

ü ü

Economy

6 14

7 15 Torch body gripped High

Characteristic number
valid

High

19

Adresse

relativ absolut

Prozess-


WORD

1

BYTE

BIT

0 16

1 17 Correction out of range High

2 18 —

3 19 Limitsignal High

2

4 20 —

5 21 —

6 22 Main supply status Low

7 23 —

0 24 Sensor status 1 High

1 25 Sensor status 2 High

2 26 Sensor status 3 High

3 27 Sensor status 4 High

3

4 28 —

5 29 —

6 30 —

BIT

Signal

Command value out of
range

Aktivität /

Datentyp

High

Bereich

Siehe Tabelle Zu-

ordnung Sensorsta-

tus 1-4 auf Seite

22

Faktor

Standard

ü ü

Economy

7 31 —

0 32 —

1 33 —

2 34 —

3 35 Safety status Bit 0 High Siehe Tabelle Wer-

4

4 36 Safety status Bit 1 High

5 37 —

6 38 Notification High

2

7 39 System not ready High

0 40 —

1 41 —

2 42 —

3 43 —

5

4 44 —

5 45 —

6 46 —

tebereich Safety

status auf Seite 22

ü ü

20

7 47 —

Adresse

relativ absolut

Prozess-


DE

WORD

3

BYTE

BIT

0 48 Process Bit 0 High

1 49 Process Bit 1 High

2 50 Process Bit 2 High

3 51 Process Bit 3 High

6

4 52 Process Bit 4 High

5 53 —

6 54 Touch signal gas nozzle High

7 55

0 56

1 57

2 58

3 59

7

4 60

BIT

Signal

TWIN synchronization
active

ExtOutput1 <= OPT_In­put1

ExtOutput2 <= OPT_In­put2

ExtOutput3 <= OPT_In­put3

ExtOutput4 <= OPT_In­put4

ExtOutput5 <= OPT_In­put5

Aktivität /

Datentyp

High

High

High

High

High

High

Bereich

Siehe Tabelle Wer-

tebereich Process

Bit auf Seite 23

Faktor

Standard

ü ü

Economy

5 61

6 62

7 63

8 0-7 64-71

4

9 0-7 72-79

10 0-7 80-87

5

11 0-7 88-95

12 0-7 96-103

6

13 0-7 104-111

14 0-7 112-119

7

15 0-7 120-127

16 0-7 128-135

8

17 0-7 136-143

18 0-7 144-151

9

19 0-7 152-159

ExtOutput6 <= OPT_In­put6

ExtOutput7 <= OPT_In­put7

ExtOutput8 <= OPT_In­put8

Welding voltage UINT16

Welding current UINT16

Wire feed speed SINT16

Actual real value for
seam tracking

Error number UINT16

Warning number UINT16

High

High

High

UINT16

0,0 bis

655,35 [V]

0,0 bis

6553,5 [A]

-327,68

bis 327,67

[m/min]

0 bis

6,5535

0 bis

65535

0 bis

65535

100

10

100

10000

1

1

ü ü

ü ü

ü ü

ü ü

ü

ü

21

Adresse

relativ absolut

Prozess-


WORD

BYTE

BIT

20 0-7 160-167

10

21 0-7 168-175

22 0-7 176-183

11

23 0-7 184-191

24 0-7 192-199

12

25 0-7 200-207

26 0-7 208-215

13

27 0-7 216-223

28 0-7 224-231

14

29 0-7 232-239

30 0-7 240-247

15

31 0-7 248-255

32 0-7 256-263

16

33 0-7 264-271

BIT

Signal

Motor current M1 SINT16

Motor current M2 SINT16

Motor current M3 SINT16

—

—

—

Wire position SINT16

Aktivität /

Datentyp

Bereich

-327,68

bis 327,67

[A]

-327,68

bis 327,67

[A]

-327,68

bis 327,67

[A]

-327,68

bis 327,67

[mm]

100

100

100

100

Faktor

Standard

Economy

ü

ü

ü

ü

ü

ü

ü

34 0-7 272-279

17

35 0-7 280-287

36 0-7 288-295

18

37 0-7 296-303

38 0-7 304-311

19

39 0-7 312-319

Zuordnung Sen­sorstatus 1-4

Wertebereich
Safety status

—

—

—

Signal Beschreibung

Sensor status 1 OPT/i WF R Drahtende (4,100,869)

Sensor status 2 OPT/i WF R Drahtfass (4,100,879)

Sensor status 3 OPT/i WF R Ringsensor (4,100,878)

Sensor status 4 Drahtpufferset CMT TPS/i (4,001,763)

Bit 1 Bit 0 Beschreibung

0 0 Reserve

ü

ü

ü

22

0 1 Halt

1 0 Stopp

Bit 1 Bit 0 Beschreibung

Wertebereich
Process Bit

1 1 Nicht eingebaut / aktiv

Bit 4 Bit 3 Bit 2 Bit 1 Bit 0 Beschreibung

0 0 0 0 0 kein Prozess oder Parameteranwahl

intern

0 0 0 0 1 MIG/MAG Puls-Synerigc

0 0 0 1 0 MIG/MAG Standard-Synergic

0 0 0 1 1 MIG/MAG PMC

0 0 1 0 0 MIG/MAG LSC

0 0 1 0 1 MIG/MAG Standard-Manuell

0 0 1 1 0 Elektrode

0 0 1 1 1 WIG

0 1 0 0 0 CMT

0 1 0 0 1 ConstantWire

DE

23

24

Table of contents

General 26

Safety 26
Connections and displays 26
Data transfer properties 27

Configuration of robot interface 28

Dip switch function 28
Configuration of the process data width 28
Set node address with dip switch(example) 28
Configure node address 30
The Website of the Power Source 30
Opening and Logging into the SmartManager for the Power Source 30
Necessary network settings in the Master 31
Activate data exchange between the robot and the power source. 31

Input and output signals 34

Data types 34
Availability of Input Signals 34
Input Signals (From Robot to Power Source) 34
Value Range for Working Mode 40
Value range Process line selection 40
Value Range for TWIN Mode 41
Value Range for Documentation Mode 41
Value range for Process controlled correction 41
Availability of Output Signals 42
Output Signals (from Power Source to Robot) 42
Assignment of Sensor Statuses 1–4 45
Value range Safety status 45
Value Range for Process Bit 46

EN-US

25

General

(1)

(2)

(3)

(4)

(5)

(6)

(7)

Safety

Connections and
displays

WARNING!

Incorrect operation and faulty work can cause serious personal injury and mate­rial damage.

All work and functions described in this document must be performed only by
trained specialist personnel who have read and understood the following docu­ments in full:

this document

▶

the Operating Instructions of the robot interface “RI FB Inside/i”

▶

all documents relating to system components, especially the safety rules

▶

Connection DeviceNet

Pin Signal Description

(1) DA Positive RS485

RxD/TxD

(2) DB Negative RS485

RxD/TxD

(3) DG Signalerdung

(4) SLD Cable shield

(5) FG Grounding

Displays

(6) LED Error

(7) LED Run

LED Error

Status Meaning

Off No error or no supply voltage

Lights up red Non-correctable error

Flashes red CRC fault

Flickers red Node address or baud rate have changed since the

start-up

LED Run

Status Meaning

Off Not online or no supply voltage

26

Lights up green Online, normal data traffic

Lights up red Critical connection error

Data transfer
properties

Network topology:

Linear bus, bus termination on both ends (110 Ohm), stub cables are possible

Medium and maximum bus length:

Permitted CC-Link cable with an impedance of 110 Ohm and a maximum dam­pening of 1.6 dB/100 m

Number of stations:

Max. 65 stations

Transmission speed:

2.5 Mbps

Process data width:

Can be configured in the robot interface
see following section “Configuration of robot interface”

EN-US

27

Configuration of robot interface

(1)

(2)(3)

ON

OFF

Dip switch func­tion

Configuration of
the process data
width

The dip switch (1) on the robot inter­face RI FB Inside/i is used to configure

the process data width

-

the node address/IP address

-

At the factory all positions of the dip
switch are set to OFF (3).
This corresponds to the binary value 0.

The position (2) corresponds to the bi­nary value 1.

Dip switch

8 7 6 5 4 3 2 1 Configuration

OFF OFF

- - - - - -

Standard image

320 Bit

Set node ad­dress with dip
switch
(example)

OFF ON

ON OFF

ON ON

- - - - - -

- - - - - - Not used

- - - - - - Not used

Economy image

128 Bit

The process data width defines the scope of the transferred data volume.
The kind of data volume that can be transferred depends on

the robot controls

-

the number of power sources

-

Dip switch

8 7 6 5 4 3 2 1 Node address

- - OFF OFF OFF OFF OFF ON 1

- - OFF OFF OFF OFF ON OFF 2

- - OFF OFF OFF OFF ON ON 3

- - ON ON ON ON ON OFF 62

- - ON ON ON ON ON ON 63

The node address is set with positions 1 to 6 of the dip switch.
The configuration is carried out in binary format. This results in a configuration
range of 1 to 63 in decimal format

28

NOTE!

After every change of the configurations of the dip switch settings, the inter­face needs to be restarted so that the changes will take effect.

(Restart = interrupting and restoring the power supply
or executing the relevant function on the website of the power source)

EN-US

29

Configure node

3

2

1

4

xx.x.xxx.x

1.9.0-16501.9508

address

Upon delivery the configured node address is 0. The node address can be confi­gured in two ways:

Node addresses in the range of 1 to 63 can be configured with the dip switch.

-

If node address 0 is kept on the dip switch, the node addresses in the range

-

of 1 to 63 can also be configured with the following configuration tools:

the website of the power source

-

NOTE!

If the node address is set to higher than 0 with the dip switch, the relevant node
address will be configured to the range of 1 to 63 after restarting the robot in­terface.

A node address that has been previously configured by a configuration tool will
be overwritten.

NOTE!

If configurations have already been made, the network configurations can be
restored to factory settings in two ways:

set all dip switches back to 0 and restart interface

▶

or
with the button Restore factory settings on the website of the power source

▶

The Website of
the Power
Source

Opening and
Logging into the
SmartManager
for the Power
Source

The power source has its own website, the SmartManager.
As soon as the power source has been integrated into a network, the SmartMana­ger can be opened via the IP address of the power source.

Depending on the system configuration and software upgrades, the SmartMana­ger may contain the following entries:

Overview

-

Update

-

Screenshot

-

Save and restore

-

Function packages

-

Job data

-

Overview of characteristics

-

RI FB INSIDE/i

-

Presettings/System/Information ==> note down IP address of power source

1

Enter the IP address into the search field of the browser

2

30

Enter username and password

3

Factory setting:
Username = admin
Password = admin

Confirm displayed message

4

The SmartManager of the power source is displayed.

EN-US

Necessary net­work settings in
the Master

Activate data ex­change between
the robot and
the power
source.

NOTE!

Depending on the Image (Standar Image 320 Bit or Economy Image 128 Bit)
used, the following settings must be made in the Master.

Standard Image 320 Bit:

CC-Link version 02h

Number of occupied stations 2

Number of extension cycles 2

Economy Image 128 Bit:

CC-Link version 01h

Number of occupied stations 3

Number of extension cycles 1

Activate the data exchange between the robot and the power source as descri­bed below.

31

Starting position:

The signals of the power source are live on X1000 to X103F.

-

The signal Heartbeat of the power source is live on X1000. The signal activity changes every

-

second.
The signal internal parameter selection (value range for operating mode) is live on X100D.

-

Various status and diagnosis signals of the bus module are live on X1050 to X105F.

-

The signal Initial Data Processing Request is live on X1058.

-

Activate data exchange between the robot and the power source:

Set the signal Y1058 Initial Data Processing Complete.

1

The signal X1058 Initial Data Processing Request is no longer set.

-

The signal X105B Remote Ready is set.

-

X1000 and W0 no longer have a set signal.

-

W4 has the value 18224.

-

32

Set the signal Y1001 Robot ready.

2

W4 changes to value 0.

-

EN-US

33

Input and output signals

Data types The following data types are used:

UINT16 (Unsigned Integer)

-

Whole number in the range from 0 to 65535
SINT16 (Signed Integer)

-

Whole number in the range from -32768 to 32767

Conversion examples:

for a positive value (SINT16)

-

e.g. desired wire speed x factor

12.3 m/min x 100 = 1230

for a negative value (SINT16)

-

e.g. arc correction x factor

-6.4 x 10 = -64

= FFC0

dec

= 04CE

dec

hex

hex

Availability of
Input Signals

Input Signals
(From Robot to
Power Source)

The input signals listed below are available from firmware V2.3.0 for all Inside/i
systems.

34

Address

relative absolute

Process


WORD

0

BYTE

BIT

0 0 Welding Start

1 1 Robot ready High

2 2 Working mode Bit 0 High

3 3 Working mode Bit 1 High

0

4 4 Working mode Bit 2 High

5 5 Working mode Bit 3 High

6 6 Working mode Bit 4 High

7 7 —

0 8 Gas on

1 9 Wire forward

2 10 Wire backward

3 11 Error quit

1

BIT

Signal

Activity /

data type

Increa-

sing

Increa-

sing

Increa-

sing

Increa-

sing

Increa-

sing

Range

See table Value

Working Mode on

Range for

page 40

Factor

Standard

ü ü

Economy

EN-US

4 12 Touch sensing High

5 13 Torch blow out

6 14 Process line selection Bit 0 High See table Value

7 15 Process line selection Bit 1 High

Increa-

sing

range Process li-

ne selection on

page 40

35

Address

relative absolute

Process


WORD

1

BYTE

BIT

0 16 Welding Simulation High

1 17 Synchro pulse on High

2 18 —

3 19 —

2

4 20 —

5 21 —

6 22 Wire brake on High

7 23 Torchbody Xchange High

0 24 —

1 25 Teach mode High

2 26 —

3 27 —

4 28 —

3

5 29 Wire sense start

6 30 Wire sense break

BIT

Signal

Activity /

data type

Increa-

sing

Increa-

sing

Range

Factor

Standard

ü ü

Economy

7 31 —

36

Address

relative absolute

Process


WORD

2

BYTE

BIT

0 32 TWIN mode Bit 0 High See table Value

1 33 TWIN mode Bit 1 High

2 34 —

3 35 —

4

4 36 —

5 37 Documentation mode High

6 38 —

7 39 —

0 40 —

1 41 —

2 42 —

3 43 —

5

4 44 —

BIT

Signal

Activity /

data type

Range

Range for TWIN

Mode on page

See table Value

Range for Docu­mentation Mode

on page 41

41

Factor

Standard

ü ü

Economy

EN-US

5 45 —

6 46 —

7 47

Disable process controlled
correction

High

37

Address

relative absolute

Process


WORD

3

BYTE

BIT

0 48 —

1 49 —

2 50 —

3 51 —

6

4 52 —

5 53 —

6 54 —

7 55 —

0 56

1 57

2 58

3 59

7

4 60

BIT

Signal

ExtInput1 => OPT_Output
1

ExtInput2 => OPT_Output
2

ExtInput3 => OPT_Output
3

ExtInput4 => OPT_Output
4

ExtInput5 => OPT_Output
5

Activity /

data type

High

High

High

High

High

Range

Factor

Standard

ü ü

Economy

5 61

6 62

7 63

8 0-7 64-71

4

9 0-7 72-79

10,

5

0-7 80-95

11

ExtInput6 => OPT_Output
6

ExtInput7 => OPT_Output
7

ExtInput8 => OPT_Output
8

Welding characteristic- /
Job number

With the welding process
MIG/MAG pulse synergic,
MIG/MAG standard syner­gic,
MIG/MAG standard manu­al,
MIG/MAG PMC,
MIG/MAG LSC,
CMT,
ConstantWire:

Wire feed speed command
value

With the Job mode:

Power correction

High

High

High

UINT16 0 to 1000 1

-327.68 to

SINT16

SINT16

327.67

[m/min]

-20.00 to

20.00
[%]

100

100

ü ü

ü ü

38

Address

relative absolute

Process


WORD

6

BYTE

12,

0-7 96-111

13

BIT

BIT

Signal

With the welding process
MIG/MAG pulse synergic,
MIG/MAG standard syner­gic,
MIG/MAG PMC,
MIG/MAG LSC,
CMT:

Arclength correction

With the welding process
MIG/MAG standard manu­al:

Welding voltage

With the Job mode:

Arclength correction

With the welding process
ConstantWire:

Hotwire current

Activity /

data type

SINT16

UINT16

SINT16

UINT16

Range

-10.0 to

10.0

[Steps]

0.0 to

6553.5 [V]

-10.0 to

10.0

[Steps]

0.0 to

6553.5 [A]

10

10

10

10

Factor

Standard

ü ü

Economy

EN-US

14,

7

8

9

10

0-7 112-127

15

16 0-7 128-135

17 0-7 136-143

18 0-7 144-151

19 0-7 152-159

20 0-7 160-167

21 0-7 168-175

With the welding process
MIG/MAG pulse synergic,
MIG/MAG standard syner­gic,
MIG/MAG PMC,
MIG/MAG LSC,
CMT:

Pulse-/dynamic correction

With the welding process
MIG/MAG standard manu­al:

Dynamic

Wire retract correction UINT16

Welding speed UINT16

Process controlled correc­tion

SINT16

UINT16

-10.0 to

10.0

[Steps]

0.0 to 10.0
[Steps]

0.0 to 10.0
[Steps]

0.0 to

1000.0

[cm/min]

See table Value

range for Pro-

cess controlled

correction on pa-

ge 41

10

10

10

10

ü ü

ü

ü

ü

22 0-7 176-183

11

23 0-7 184-191

—

ü

39

Address

relative absolute

Process


WORD

BYTE

BIT

24 0-7 192-199

12

25 0-7 200-207

26 0-7 208-215

13

27 0-7 216-223

28 0-7 224-231

14

29 0-7 232-239

30 0-7 240-247

15

31 0-7 248-255

32 0-7 256-263

16

33 0-7 264-271

34 0-7 272-279

17

35 0-7 280-287

36 0-7 288-295

18

37 0-7 296-303

38 0-7 304-311

19

39 0-7 312-319

BIT

Signal

Activity /

data type

Range

—

—

—

Wire forward / backward
length

UINT16

OFF / 1 to

65535

[mm]

OFF / 0.5

Wire sense edge detection UINT16

to 20.0

10

[mm]

—

—

Seam number UINT16 0 to 65535 1

Factor

Standard

Economy

ü

ü

ü

1

ü

ü

ü

ü

ü

Value Range for
Working Mode

Value range Pro­cess line selec­tion

Bit 4 Bit 3 Bit 2 Bit 1 Bit 0 Description

0 0 0 0 0 Internal parameter selection

0 0 0 0 1 Special 2-step mode characteristics

0 0 0 1 0 Job mode

0 1 0 0 0 2-step mode characteristics

0 1 0 0 1 2-step MIG/MAG standard manual

1 0 0 0 1 Stop coolant pump

Value range for operating mode

Bit 1 Bit 0 Description

0 0 Process line 1 (default)

0 1 Process line 2

1 0 Process line 3

1 1 Reserved

Value range for process line selection

40

Value Range for
TWIN Mode

Bit 1 Bit 0 Description

0 0 TWIN Single mode

0 1 TWIN Lead mode

1 0 TWIN Trail mode

1 1 Reserved

Value range for TWIN mode

EN-US

Value Range for
Documentation
Mode

Value range for
Process control­led correction

Bit 0 Description

0 Seam number of power source (internal)

1 Seam number of robot (Word 19)

Value range for documentation mode

Process Signal

Activity /

Data type

Arc length stabili-

PMC

Value range for process-dependent correction

zer SINT16

Value range

configuration

range

Unit

-327.8 to +327.7

0.0 to +5.0 Volts 10

Factor

41

Availability of
Output Signals

Output Signals
(from Power
Source to Robot)

Address

relative absolute

The output signals listed below are available from firmware V2.3.0 for all Inside/i
systems.

Process


WORD

0

BYTE

BIT

0 0 Heartbeat Powersource High/Low 1 Hz

1 1 Power source ready High

2 2 Warning High

3 3 Process active High

0

4 4 Current flow High

5 5 Arc stable- / touch signal High

6 6 Main current signal High

7 7 Touch signal High

0 8 Collisionbox active Low

1 9 Robot Motion Release High

2 10 Wire stick workpiece High

3 11 —

1

4 12 Short circuit contact tip High

5 13

BIT

Signal

Parameter selection in­ternally

Activity /

data type

High

Range

0 = collisi-

on or ca-

ble break

Standard

Factor

ü ü

Economy

42

6 14

7 15 Torch body gripped High

Characteristic number
valid

High

Address

relative absolute

Process


WORD

1

BYTE

BIT

0 16

1 17 Correction out of range High

2 18 —

3 19 Limitsignal High

2

4 20 —

5 21 —

6 22 Main supply status Low

7 23 —

0 24 Sensor status 1 High

1 25 Sensor status 2 High

2 26 Sensor status 3 High

3 27 Sensor status 4 High

3

4 28 —

5 29 —

6 30 —

BIT

Signal

Command value out of
range

Activity /

data type

High

Range

See table Assign-

ment of Sensor Sta-

tuses 1–4 on page

45

Factor

Standard

ü ü

Economy

EN-US

7 31 —

0 32 —

1 33 —

2 34 —

3 35 Safety status Bit 0 High See table Value ran-

4

4 36 Safety status Bit 1 High

5 37 —

6 38 Notification High

2

7 39 System not ready High

0 40 —

1 41 —

2 42 —

3 43 —

5

4 44 —

5 45 —

6 46 —

ge Safety status on

page 45

ü ü

7 47 —

43

Address

relative absolute

Process


WORD

3

BYTE

BIT

0 48 Process Bit 0 High

1 49 Process Bit 1 High

2 50 Process Bit 2 High

3 51 Process Bit 3 High

6

4 52 Process Bit 4 High

5 53 —

6 54 Touch signal gas nozzle High

7 55

0 56

1 57

2 58

3 59

7

4 60

BIT

Signal

TWIN synchronization
active

ExtOutput1 <= OPT_In­put1

ExtOutput2 <= OPT_In­put2

ExtOutput3 <= OPT_In­put3

ExtOutput4 <= OPT_In­put4

ExtOutput5 <= OPT_In­put5

Activity /

data type

High

High

High

High

High

High

Range

See table Value

Range for Process

Bit on page 46

Factor

Standard

ü ü

Economy

5 61

6 62

7 63

8 0-7 64-71

4

9 0-7 72-79

10 0-7 80-87

5

11 0-7 88-95

12 0-7 96-103

6

13 0-7 104-111

14 0-7 112-119

7

15 0-7 120-127

16 0-7 128-135

8

17 0-7 136-143

18 0-7 144-151

9

19 0-7 152-159

ExtOutput6 <= OPT_In­put6

ExtOutput7 <= OPT_In­put7

ExtOutput8 <= OPT_In­put8

Welding voltage UINT16

Welding current UINT16

Wire feed speed SINT16

Actual real value for
seam tracking

Error number UINT16

Warning number UINT16

High

High

High

UINT16

0.0 to

655.35 [V]

0.0 to

6553.5 [A]

-327.68 to

327.67 [m/
min]

0 to

6.5535

0 to

65535

0 to

65535

100

10

100

10000

1

1

ü ü

ü ü

ü ü

ü ü

ü

ü

44

Address

relative absolute

Process


WORD

BYTE

BIT

20 0-7 160-167

10

21 0-7 168-175

22 0-7 176-183

11

23 0-7 184-191

24 0-7 192-199

12

25 0-7 200-207

26 0-7 208-215

13

27 0-7 216-223

28 0-7 224-231

14

29 0-7 232-239

30 0-7 240-247

15

31 0-7 248-255

32 0-7 256-263

16

33 0-7 264-271

34 0-7 272-279

17

35 0-7 280-287

BIT

Signal

Motor current M1 SINT16

Motor current M2 SINT16

Motor current M3 SINT16

—

—

—

Wire position SINT16

—

Activity /

data type

Range

-327.68 to

327.67 [A]

-327.68 to

327.67 [A]

-327.68 to

327.67 [A]

-327.68 to

327.67
[mm]

100

100

100

100

Factor

Standard

Economy

ü

ü

ü

ü

ü

ü

ü

ü

EN-US

36 0-7 288-295

18

37 0-7 296-303

38 0-7 304-311

19

39 0-7 312-319

Assignment of
Sensor Statuses
1–4

Value range
Safety status

—

—

Signal Description

Sensor status 1 OPT/i WF R wire end (4,100,869)

Sensor status 2 OPT/i WF R wire drum (4,100,879)

Sensor status 3 OPT/i WF R ring sensor (4,100,878)

Sensor status 4 Wire buffer set CMT TPS/i (4,001,763)

Bit 1 Bit 0 Description

0 0 Reserve

ü

ü

0 1 Hold

1 0 Stop

1 1 Not installed / active

45

Value Range for
Process Bit

Bit 4 Bit 3 Bit 2 Bit 1 Bit 0 Description

0 0 0 0 0 No internal parameter selection or

process

0 0 0 0 1 MIG/MAG pulse synergic

0 0 0 1 0 MIG/MAG standard synergic

0 0 0 1 1 MIG/MAG PMC

0 0 1 0 0 MIG/MAG LSC

0 0 1 0 1 MIG/MAG standard manual

0 0 1 1 0 Electrode

0 0 1 1 1 TIG

0 1 0 0 0 CMT

0 1 0 0 1 ConstantWire

46

EN-US

47
