Fronius Autotrafo MW 1700, MW 2200, TT 1700, TT 2200 Operating Instruction [FR]

Operating Instructions
Transformateur automatique MW 1700, MW 2200, TT 1700, TT 2200
Instructions de service
FR
42,0426,0037,FR 003-27092022
Sommaire
Conception de l‘appareil 4 Éléments de commande et connexions 4
Avant la mise en service 5
Sécurité 5 Prescriptions en matière de câbles de raccordement 5 Monteur le câble de raccordement 6 Connecter le câble de raccordement à l‘auto-transformateur 6 Confectionner un câble d‘alimentation avec fiche 7 Postcontrôle 7
Mise en service 8
Sécurité 8 Monter des cornières de fixation sur le chariot 8 Monter les composants du système sur le chariot 9 Mise en service 9
Maintenance, entretien et élimination 10
Sécurité 10 À chaque mise en service 10 Tous les 6 mois 11 Élimination 11
Diagnostic d’erreur, élimination de l'erreur 12
Sécurité 12 Diagnostic d’erreur, élimination de l'erreur 13
Caractéristiques techniques 15
Sécurité 15 Auto-transformateur MW/TT 1700/2200 15
FR
3
Généralités
(1)
(3)(2)
Conception de l‘appareil
Éléments de commande et connexions
La famille d‘appareils numériques est garante d‘une extraordinaire flexibilité et d‘une adaptabilité aux tâches les plus diverses. Elle doit ses caractéristiques fa­vorables d‘un côté à la conception modulaire, de l‘autre aux possibilités d‘exten­sion simple du système. Les appareils sont extrêmement fiables et robustes ; ils intègrent des composants de haute qualité, sont dotés d‘un cadre protecteur en matière plastique et d‘un boîtier en aluminium thermopoudré. L‘auto-transformateur MW/TT 1700/2200 a été spécialement conçu pour répondre aux exigences de la famille d‘appareils numériques et est utilisable avec les générateurs de soudage MW 1700/2200 et TT 21700/2200. Il permet égale­ment de connecter le générateur de soudage numérique à une tension secteur de 460 V.

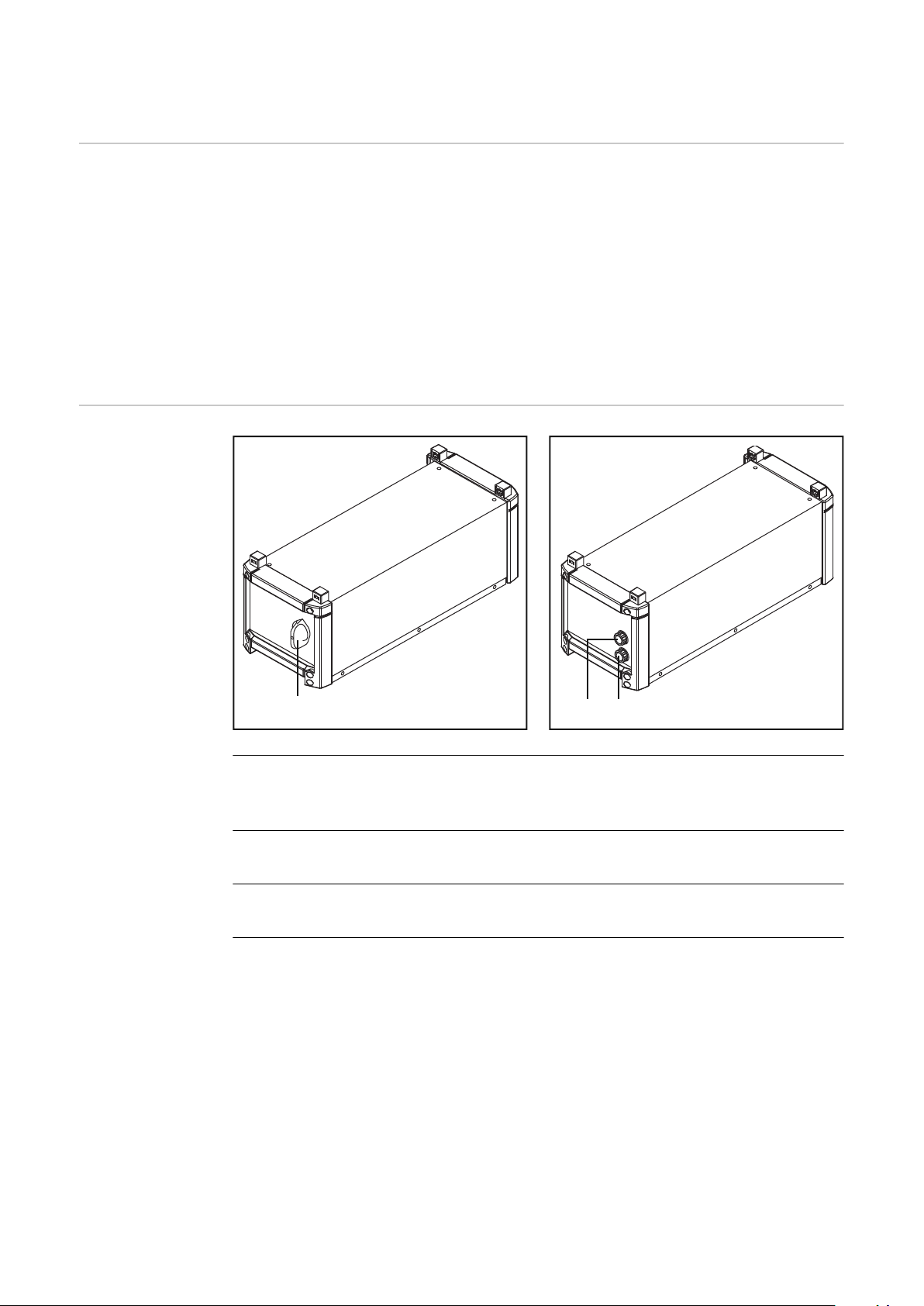

Panneau avant de l‘auto-transformateur
(1) Interrupteur principal
pour la mise en circuit/hors circuit centralisée de tous les composants de l‘installation de soudage
(2) Serre-fil du générateur de soudage
pour le passage du câble de raccordement du générateur de soudage
(3) Serre-fil de l‘auto-transformateur
pour le passage du câble d‘alimentation secteur
Panneau arrière de l‘auto-transformateur
4
Avant la mise en service
FR
Sécurité
AVERTISSEMENT!
Danger dû à une erreur de manipulation et d'erreur en cours d'opération.
Cela peut entraîner des dommages corporels et matériels graves.
Toutes les fonctions et tous les travaux décrits dans le présent document
doivent uniquement être exécutés par du personnel techniquement qualifié. Ce document doit être lu et compris dans son intégralité.
Lire et comprendre toutes les consignes de sécurité et la documentation uti-
lisateur de cet appareil et de tous les composants périphériques.
AVERTISSEMENT!
Risque d'électrocution.
Cela peut entraîner des dommages corporels et matériels graves.
Avant d'entamer les travaux, déconnecter tous les appareils et composants
concernés et les débrancher du réseau électrique. S'assurer que tous les appareils et composants concernés ne peuvent pas
être remis en marche. Après ouverture de l'appareil, s'assurer, à l'aide d'un appareil de mesure appr-
oprié, que les composants à charge électrique (condensateurs, par ex.) sont déchargés.
Prescriptions en matière de câbles de raccor­dement
AVERTISSEMENT!
Danger dû à un courant électrique suite à des composants périphériques défec­tueux et une erreur de manipulation.
Cela peut entraîner des dommages corporels et matériels graves.
Tous les câbles, conduites et faisceaux de liaison doivent toujours être solide-
ment raccordés, intacts et correctement isolés. N'utiliser que des câbles, conduites et faisceaux de liaison de dimensions suf-
fisantes.
AVERTISSEMENT!
Danger en cas de connexions insuffisantes des conducteurs de terre.
Cela peut entraîner des dommages corporels et matériels graves.
Les vis du boîtier constituent une connexion de conducteur de terre appro-
priée pour la mise à la terre du corps de l'appareil. Les vis du boîtier ne doivent en aucun cas être remplacées par d'autres vis
qui n'offriraient pas ce type de connexion à la terre autorisée.
Générateur de soudage 3x AWG12, 3,31mm² (.1304 in.) 43,0004,1993
Auto-transformateur 3x AWG12, 3,31mm² (.1304 in.) 43,0004,1993
5
Monteur le câble
7
Câble d‘alimentation “ENTRÉE 50/60 Hz“
Générateur
“SORTIE 50/60 Hz“
Terre 460V 460V 230V 230V Terre
de raccordement
Les serre-fils suivant sont livrés avec l‘auto-transformateur :
serre-fil générateur de soudage MW/TT 1700/2200 pour le câble de raccor-
-
dement 3xAWG12 serre-fil auto-transformateur MW/TT 1700/2200 pour le câble de raccorde-
-
ment 3xAWG12
Effectuer les opérations suivantes sur le câble de raccordement au générateur de soudage ainsi que sur le câble de raccordement à l‘auto-transformateur.
Mettre l‘interrupteur principal de l‘auto-transformateur sur “0“
1
Retirer le fiche secteur / couper l‘alimentation électrique
2
Démonter le couvercle de l‘auto-transformateur
3
Dénuder env. 170 mm (6,7 pouces) du câble de raccordement
4
Monter des douilles de protection
5
aux extrémités du conducteur de terre
Couper les fils de phase à env. 150
6
mm (5,9 pouces) et placer des douilles aux extrémités IMPORTANT! Si les fils ne sont pas protégés par des douilles aux ex­trémités, il y a risque de court-cir­cuit entre les fils de phase.
Insérer le câble de raccordement
7
dans le serre-fil. Serrer l‘écrou de serrage
8
Connecter le câble de raccor­dement à l‘auto­transformateur
Bornier
REMARQUE!
Faire fonctionner l‘auto-transforma­teur lorsque tous les fils de phase n‘ont pas été connectés peut entraîner de graves dommages matériels. Tou­jours connecter tous les fils de phase ainsi que le conducteur de terre.
Connecter les fils de phase et le
1
conducteur de terre du câble de raccordement au générateur de soudage aux raccords générateur “SORTIE 50/60 Hz“.
Connecter les fil sde phase et le
2
conducteur de terre du câble de raccordement à l‘auto-transforma­teur aux raccords câble d‘alimenta­tion “ENTRÉE 50/60 Hz“.
6
Confectionner un câble d‘ali­mentation avec fiche
L‘auto-transformateur est conçu pour la tension figurant sur la plaque si­gnalétique. Si le câble de raccordement de l‘auto-transformateur doit être confectionné avec une fiche, celle-ci doit être conforme à la réglementation na­tionale en la matière. La protection par fusibles du câble d‘alimentation secteur est indiquée dans les caractéristiques techniques.
REMARQUE!
Une installation électrique incorrectement dimensionnée peut entraîner de gr­aves dommages matériels. Le fiche secteur, le câble d‘alimentation et les fu­sibles doivent être choisis en fonction de l‘installation.
FR
Postcontrôle
Vérifier si les fils de phase et le conducteur de terre des câbles de raccorde-
1
ment sont correctement connectés Vérifier si les fils de phase et le conducteur de terre des câbles de raccorde-
2
ment sont bien fixés sur le bornier
AVERTISSEMENT!
Danger en raison de la tension d‘alimentation ou la tension de sortie de l‘auto­transformateur.
Un choc électrique peut être mortel.
Les opérations suivantes doivent être effectuées sur l‘appareil hors circuit.
Ne surtout pas toucher l‘auto-transformateur ou ses éléments tant que ce­lui-ci est connecté au secteur.
Sur l‘auto-transformateur, mettre l‘interrupteur principal de l‘alimentation
3
secteur sur “0“ Brancher la fiche secteur / établir l‘alimentation électrique
4
Contrôler à l‘aide d‘un appareil de mesure adéquat la tension d‘alimentation
5
aux raccords câble d‘alimentation “ENTRÉE 50/60 Hz“ Mettre l‘interrupteur principal de l‘auto-transformateur sur “I“
6
Contrôler à l‘aide d‘un appareil de mesure adéquat la tension d‘alimentation
7
aux raccords générateur de soudage “SORTIE 50/60 Hz“ Mettre l‘interrupteur principal de l‘auto-transformateur sur “0“
8
Monter le couvercle de l‘auto-transformateur
9
REMARQUE!
Les vis du boîtier constituent une bonne liaison au conducteur de terre de l‘ap­pareil. Ne remplacez jamais ces vis par d‘autres n‘ayant pas de liaison fiable au conducteur de terre.
Sur l‘auto-transformateur, mettre l‘interrupteur principal de l‘alimentation
10
secteur sur “I“ Contrôler l‘isolement et le conducteur de terre avec un appareil d‘essai appr-
11
oprié. Placer la pointe d‘essai sur une des vis de fixation du couvercle. Mettre l‘interrupteur principal de l‘auto-transformateur sur “0“
12
Débrancher la fiche / couper l‘alimentation
13
7
Mise en service
Sécurité
AVERTISSEMENT!
Danger dû à une erreur de manipulation et d'erreur en cours d'opération.
Cela peut entraîner des dommages corporels et matériels graves.
Toutes les fonctions et tous les travaux décrits dans le présent document
doivent uniquement être exécutés par du personnel techniquement qualifié. Ce document doit être lu et compris dans son intégralité.
Lire et comprendre toutes les consignes de sécurité et la documentation uti-
lisateur de cet appareil et de tous les composants périphériques.
AVERTISSEMENT!
Risque de blessure en cas de basculement des appareils.
Cela peut entraîner des dommages corporels et matériels graves.
Si l'installation de soudage n'est pas équipée d'un auto-transformateur, le re-
froidisseur doit toujours être monté tout en bas. Des informations complémentaires sur le chariot sont disponibles dans la do-
cumentation utilisateur du chariot concerné.
IMPORTANT! Le montage de l‘auto-transformateur est expliqué à titre d‘exemple avec la combinaison : générateur de soudage MW 2200, refroidisseur FK 2200 et chariot “Easy”. Le montage d‘autres combinaisons s‘effectue de ma­nière analogue.
Monter des cor­nières de fixation sur le chariot
Renverser le chariot, le poser sur
1
les poignées et le maintenir en po­sition verticale.
Transpercer les trous prévus à cet
2
effet du tapis en caoutchouc à l‘aide d‘un objet pointu.
Retourner le chariot et le poser sur
3
les roues. Fixer les cornières de fixation avec
4
3 vis sur la plaque support
8
Monter les com­posants du système sur le chariot
Placer les composants du
1
systèmes les uns au-dessus des autres et les fixer sur l‘appareil si­tué en dessous / sur le chariot à l‘aide de 4 vis.
IMPORTANT! Faire attention à la fiche de connexion au moment du montage du générateur de soudage. Les câbles de raccordement ne peuvent pas être tendus.
FR
Mise en service
AVERTISSEMENT!
Danger dû à une erreur de manipulation et d'erreur en cours d'opération.
Cela peut entraîner des dommages corporels et matériels graves.
Toutes les fonctions et tous les travaux décrits dans le présent document
doivent uniquement être exécutés par du personnel techniquement qualifié. Ce document doit être lu et compris dans son intégralité.
Lire et comprendre toutes les consignes de sécurité et la documentation uti-
lisateur de cet appareil et de tous les composants périphériques.
REMARQUE!
L‘aération de l‘auto-transformateur est un dispositif de sécurité important. Choisir le lieu d‘implantation de sorte que l‘air de refroidissement puisse circu­ler librement par les fentes d‘aération.
Mettre l‘interrupteur d‘alimentation secteur du générateur de soudage sur
1
“0” Mettre l‘interrupteur principal d‘alimentation secteur de l‘auto-transforma-
2
teur sur “0” Brancher la fiche secteur de l‘auto-transformateur / du générateur de sou-
3
dage Mettre l‘interrupteur d‘alimentation secteur du transformateur sur “I”
4
L‘auto-transformateur est en ordre de marche
5
9
Maintenance, entretien et élimination
Sécurité
AVERTISSEMENT!
Danger dû à une erreur de manipulation et d'erreur en cours d'opération.
Cela peut entraîner des dommages corporels et matériels graves.
Toutes les fonctions et tous les travaux décrits dans le présent document
doivent uniquement être exécutés par du personnel techniquement qualifié. Ce document doit être lu et compris dans son intégralité.
Lire et comprendre toutes les consignes de sécurité et la documentation uti-
lisateur de cet appareil et de tous les composants périphériques.
AVERTISSEMENT!
Risque d'électrocution.
Cela peut entraîner des dommages corporels et matériels graves.
Avant d'entamer les travaux, déconnecter tous les appareils et composants
concernés et les débrancher du réseau électrique. S'assurer que tous les appareils et composants concernés ne peuvent pas
être remis en marche. Après ouverture de l'appareil, s'assurer, à l'aide d'un appareil de mesure appr-
oprié, que les composants à charge électrique (condensateurs, par ex.) sont déchargés.
À chaque mise en service
AVERTISSEMENT!
Danger dû à un courant électrique suite à des composants périphériques défec­tueux et une erreur de manipulation.
Cela peut entraîner des dommages corporels et matériels graves.
Tous les câbles, conduites et faisceaux de liaison doivent toujours être solide-
ment raccordés, intacts et correctement isolés. N'utiliser que des câbles, conduites et faisceaux de liaison de dimensions suf-
fisantes.
AVERTISSEMENT!
Danger en cas de connexions insuffisantes des conducteurs de terre.
Cela peut entraîner des dommages corporels et matériels graves.
Les vis du boîtier constituent une connexion de conducteur de terre appro-
priée pour la mise à la terre du corps de l'appareil. Les vis du boîtier ne doivent en aucun cas être remplacées par d'autres vis
qui n'offriraient pas ce type de connexion à la terre autorisée.
Vérifier les éventuels dommages sur le câble réseau et la fiche réseau
-
Vérifier que l'espace libre autour de l'appareil de 0,5 m (1 ft. 8 in) par rapport
-
à l'appareil est bien respecté, afin que l'air de refroidissement puisse circuler sans problème
10
REMARQUE!
D'autre part, les orifices d'admission et de sortie d'air ne doivent en aucun cas être recouverts, pas même partiellement.
Tous les 6 mois
ATTENTION!
Danger en cas d'utilisation d'air comprimé.
Cela peut entraîner des dommages matériels.
Respecter une certaine distance en soufflant l'air comprimé sur ces compo-
sants.
Démonter les panneaux latéraux de l'appareil et nettoyer l'intérieur de l'ap-
1
pareil à l'air comprimé sec, débit réduit. Nettoyer les canaux d'air de refroidissement en cas de forte accumulation de
2
poussière.
AVERTISSEMENT!
Une décharge électrique peut être mortelle !
Risque de décharge électrique en cas de câble de terre et de mises à la terre de l'appareil mal raccordés.
Lors du remontage des panneaux latéraux, veiller à ce que le câble de terre
et les mises à la terre de l'appareil soient correctement raccordés.
FR
Élimination Conformément à la directive européenne et à la législation nationale, les déchets
d’équipement électriques et électroniques doivent être collectés de manière séparée et faire l’objet d’un recyclage respectueux de l’environnement. Les ap­pareils usagés doivent être retournés au revendeur ou via un système de collecte et d’élimination local agréé. Une élimination correcte des appareils usagés favor­ise le recyclage durable des ressources matérielles. Une élimination incorrecte peut avoir des conséquences sur la santé/l’environnement.
Matériaux d’emballage
Collecte sélective. Vérifiez la réglementation de votre commune. Réduisez le vo­lume du carton.
11
Diagnostic d’erreur, élimination de l'erreur
Sécurité
AVERTISSEMENT!
Danger dû à une erreur de manipulation et d'erreur en cours d'opération.
Cela peut entraîner des dommages corporels et matériels graves.
Toutes les fonctions et tous les travaux décrits dans le présent document
doivent uniquement être exécutés par du personnel techniquement qualifié. Ce document doit être lu et compris dans son intégralité.
Lire et comprendre toutes les consignes de sécurité et la documentation uti-
lisateur de cet appareil et de tous les composants périphériques.
AVERTISSEMENT!
Risque d'électrocution.
Cela peut entraîner des dommages corporels et matériels graves.
Avant d'entamer les travaux, déconnecter tous les appareils et composants
concernés et les débrancher du réseau électrique. S'assurer que tous les appareils et composants concernés ne peuvent pas
être remis en marche. Après ouverture de l'appareil, s'assurer, à l'aide d'un appareil de mesure appr-
oprié, que les composants à charge électrique (condensateurs, par ex.) sont déchargés.
AVERTISSEMENT!
Danger dû à un courant électrique suite à des composants périphériques défec­tueux et une erreur de manipulation.
Cela peut entraîner des dommages corporels et matériels graves.
Tous les câbles, conduites et faisceaux de liaison doivent toujours être solide-
ment raccordés, intacts et correctement isolés. N'utiliser que des câbles, conduites et faisceaux de liaison de dimensions suf-
fisantes.
AVERTISSEMENT!
Danger en cas de connexions insuffisantes des conducteurs de terre.
Cela peut entraîner des dommages corporels et matériels graves.
Les vis du boîtier constituent une connexion de conducteur de terre appro-
priée pour la mise à la terre du corps de l'appareil. Les vis du boîtier ne doivent en aucun cas être remplacées par d'autres vis
qui n'offriraient pas ce type de connexion à la terre autorisée.
12
Diagnostic d’err­eur, élimination de l'erreur
La source de courant ne fonctionne pas
Interrupteur d'alimentation commuté mais les voyants ne s'allument pas
FR
Cause :
Remède :
Cause : Remède :
Cause : Remède :
Cause : Remède :
Le fusible du réseau ou le système de protection automatique réagit
Cause : Remède :
Cause : Remède :
Ligne d'alimentation du réseau interrompue, fiche réseau non br­anchée
Vérifier le câble d’alimentation du réseau, contrôler le cas échéant la tension du réseau
Prise ou fiche réseau défectueuse Remplacer les pièces défectueuses
Interrupteur du réseau du transformateur automatique défectueux Contacter le service après-vente (Échanger l'interrupteur du réseau
du transformateur automatique)
Conducteurs de phase (L1, L2, L3) mal branchés Brancher les conducteurs de phase conformément à la description
Le réseau est insuffisamment protégé Installer la protection par fusibles des câbles d'alimentation du
réseau conformément à la plaque signalétique
Court-circuit au niveau des bobines du transformateur Changer de transformateur automatique
Cause : Remède :
Tension de sortie trop faible
Cause : Remède :
Cause : Remède :
Cause : Remède :
Tension de sortie trop élevée
Cause :
Remède :
Cause : Remède :
Mauvais raccord du transformateur automatique Réaliser un raccordement au réseau correct
Mauvaise tension de réseau Vérifier la tension du réseau
Branchement incorrect des câbles d'alimentation du réseau Rectifier le raccordement au réseau
L1 / L2 / L3 inversé avec le neutre Réaliser un raccordement au réseau correct
La tension du réseau réelle est supérieure à la tension du réseau ad­missible pour le transformateur automatique
Adapter la tension du réseau
Mauvais raccord du transformateur automatique Réaliser un raccordement au réseau correct
13
La surface du boîtier du transformateur automatique est brûlante au toucher
Cause : Remède :
Durée maximale de fonctionnement dépassée Commuter l’interrupteur du réseau du transformateur automatique
en position - O - et laisser refroidir le transformateur automatique
Cause :
Remède :
Cause : Remède :
Cause : Remède :
Cause : Remède :
Cause : Remède :
Tension de sortie asymétrique
Cause : Remède :
Absorption de courant de l'installation de soudage raccordée trop importante
Vérifier l'absorption de courant de l'installation de soudage raccordée
Emplacement d'installation inadapté Changer d'emplacement (permettre une circulation sans obstacle de
l'air par les ouvertures du boîtier)
Température ambiante trop élevée Réduire la température ambiante ou changer d'emplacement
Intérieur du boîtier encrassé Ouvrir le transformateur automatique et souffler à l'air comprimé sec
pour le nettoyer
Tension de réseau trop élevée Vérifier la tension et assurer une alimentation réseau convenable
Fiche réseau / câble réseau mal raccordé Raccorder convenablement le neutre et les conducteurs de phase du
câble réseau / Monter une nouvelle fiche réseau / Contacter le ser­vice après-vente (Remplacer la borne de raccordement)
Cause : Remède :
Cause :
Remède :
Cause : Remède :
Cause : Remède :
Interrupteur réseau - Coupure / Faux contact Contacter le service après-vente (Remplacer l'interrupteur principal)
Câble réseau endommagé / Conducteurs de phases interrompus / Borne de raccordement défectueuse
Remplacer le câble réseau / Contacter le service après-vente (Rem­placer la borne de raccordement)
Branchement asymétrique du transformateur automatique Effectuer le branchement symétrique du transformateur automa-
tique
Borne de raccordement- Coupure / Faux contact Contacter le service après-vente (Réparer / remplacer la borne de
raccordement)
14
Caractéristiques techniques
FR
Sécurité
Auto-transfor­mateur MW/TT 1700/2200
REMARQUE!
Des dimensions non adaptées de la prise réseau, de la ligne d'alimentation ou de leur protection par fusible peuvent être à l’origine de dommages importants sur l'appareil. Si la source de courant utilisée est conçue pour une tension spéciale, les caractéristiques techniques sur la plaquette signalétique sont valables. La prise réseau, la ligne d’alimentation et leurs fusibles doivent être dimensionnés de manière adéquate.
Tension secteur 2 x 460 V
Tolérance de tension secteur +/- 10 %
Fréquence secteur 50 / 60 Hz
Tension de sortie 2 x 230 V
Protection par fusible à action retardée 16 A
Puissance apparente maximale 6,6 kVA
Puissance apparente effective 3,7 kVA
Cos phi 0,9
Courant primaire maximal 14,5 A
Courant primaire effectif 8 A
Courant secondaire effectif à 10 min / 40 °C
10 min / 40 °C
Degré de protection IP 23
Type de refroidissement F
Classe d‘isolation F
Dimensions L/ l / h 470 x 180 x 175 mm
Poids 17,55 kg
Marquage de sécurité CE
40 % facteur de marche
100 % facteur de marche
28.9 A 16 A
18.5 x 7.01 x 6.89 in.
38.69 lb.
15
Loading...
