Operating Instructions

AccuPocket 150/400 TIG ActiveCharger 1000

Návod na obsluhu

42,0426,0200,SK 034-22082022

Obsah

Bezpečnostné predpisy 7

Všeobecne 9

Vysvetlenie bezpečnostných upozornení 9 Podmienky okolitého prostredia 9 Povinnosti prevádzkovateľa 10 Povinnosti personálu 10 Klasifikácia zariadení podľa EMK 10 Likvidácia 10 Bezpečnosť dát 10 Autorské práva 10

Prúdový zdroj 12

Všeobecne 12 Použitie podľa určenia 12 Vlastná ochrana a ochrana ďalších osôb 13 Informácie o hodnotách emisií hluku 13 Nebezpečenstvo spôsobené škodlivými plynmi a parami 13 Nebezpečenstvo v dôsledku úletu iskier 14 Nebezpečenstvá spôsobené zváracím prúdom 14 Nebezpečenstvá spôsobené akumulátorom 15 Blúdivé zváracie prúdy 16 Opatrenia v oblasti elektromagnetickej kompatibility 17 Opatrenia v elektromagnetických poliach 17 Požiadavky na ochranný plyn 17 Nebezpečenstvo vychádzajúce z ﬂiaš s ochranným plynom 18 Nebezpečenstvo v dôsledku unikajúceho ochranného plynu 18 Bezpečnostné opatrenia na mieste inštalácie, pri skladovaní a preprave 18 Bezpečnostné opatrenia v normálnej prevádzke 19 Bezpečnostnotechnická kontrola 19 Uvedenie do prevádzky, údržba a renovácia 20 Označenie bezpečnosti 20

Nabíjačka 21

Všeobecné informácie 21 Okolité podmienky 21 Použitie podľa určenia 21 Sieťová prípojka 22 Nebezpečenstvá spôsobované sieťovým a nabíjacím prúdom 22 Vlastná ochrana a ochrana ďalších osôb 22 Bezpečnostné opatrenia v normálnej prevádzke 22 Opatrenia v oblasti elektromagnetickej kompatibility 23 Údržba 23 Opravy a údržba 23 Záruka a ručenie 23 Bezpečnostno-technická kontrola 23 Označenia na zariadení 24 Všeobecné informácie a elektrické riziká 24

Prúdový zdroj 25

Všeobecné informácie 27

Koncepcia zariadenia 27 Výstražné upozornenia na zariadení 27 Oblasti použitia 28

Manipulácia s akumulátormi 29

Bezpečnosť 29 Skladovanie a preprava 29 Životnosť akumulátora 29

Funkcie zariadenia na ochranu akumulátora 31

Všeobecné informácie 31 Ochrana proti hlbokému vybitiu 31 Automatické vypnutie 31 Monitorovanie teploty 32 Ochrana pred prebíjaním 32

Pred uvedením do prevádzky 33

Bezpečnosť 33 Použitie podľa určenia 33 Pokyny na inštalovanie 33 Elektrická prípojka 34 Pred prvým uvedením do prevádzky 34

Ovládacie prvky a prípojné miesta 35

Bezpečnosť 35 Prípojky a mechanické komponenty 35 Ovládací panel 37

Zváranie tyčovou elektródou 39

Príprava 39 Zváranie obaľovanou elektródou 39 Funkcia Softstart/Hotstart 39 Dynamika 41

Druhy režimu TIG 42

Symboly a vysvetlenie 42 2-taktný režim 42 4-taktný režim 43

Zváranie TIG 44

Všeobecne 44 Pripojenie plynovej fľaše 44 Príprava 44 Nastavenie tlaku plynu 45 Zváranie TIG 45 TIG Comfort Stop 46 Pulzné zváranie TIG 48 Funkcia stehovania 49

Ponuka Setup (Nastavenie) 50

Vstup do ponuky Setup 50 Zmena parametrov 50 Odchod z ponuky Setup 50 Parametre pre zváranie obaľovanou elektródou 50 Zváracie parametre TIG 52

Bezpečnostné zariadenie VRD (voliteľné) 54

Všeobecné informácie 54 Funkcia 54

Ošetrovanie a údržba 55

Bezpečnosť 55 Všeobecne 55 Pri každom uvedení do prevádzky 55 Každé 2 mesiace 56

Likvidácia 57

Všeobecné informácie 57 Bezpečnosť 57 Demontáž súpravy akumulátorov 58

Odstránenie poruchy 61

Bezpečnosť 61 Zobrazené poruchy 61 Servisné hlásenia 62 Žiadna funkcia 63 Nedostatočná funkcia 65

Technické údaje 67

Podmienky okolitého prostredia 67 Vysvetlenie pojmu zaťažovateľ 67 Technické údaje 68

Nabíjačka 69

Všeobecné informácie 71

Výstražné upozornenia na zariadení 71 Výstražné upozornenia na zariadení 72 Použitie podľa určenia 72

Pred uvedením do prevádzky 73

Sieťová prípojka 73 Generátorový režim 73 Pokyny na inštalovanie 73 Potreba miesta 74

Ovládacie prvky a prípojné miesta 75

Bezpečnosť 75 Prípojky a komponenty 75 Ovládací panel 76

Uvedenie do prevádzky 77

Bezpečnosť 77 Uvedenie do prevádzky 77 Prevádzkové režimy 78

Doplnkové vybavenie 79

Montáž nástenného držiaka 79

Odstránenie poruchy 80

Bezpečnosť 80 Zobrazené poruchy 80 Žiadna funkcia 80

Technické údaje 81

Podmienky okolitého prostredia 81 Technické údaje 230 V 82 Normy 230 V 82 Technické údaje 120 V 83 Normy 120 V 83 Technické údaje 100 V 84 Normy 100 V 84

Bezpečnostné predpisy

Všeobecne

Vysvetlenie bezpečnostných upozornení

VÝSTRAHA!

Označuje bezprostredne hroziace nebezpečenstvo.

Ak sa mu nevyhnete, môže to mať za následok smrť alebo najťažšie úrazy.

▶

NEBEZPEČENSTVO!

Označuje možnosť vzniku nebezpečnej situácie.

Ak sa jej nezabráni, dôsledkom môže byť smrť alebo najťažšie zranenia.

▶

POZOR!

Označuje potenciálne škodlivú situáciu.

Ak sa jej nezabráni, dôsledkom môžu byť ľahké alebo nepatrné zranenia, ako

▶

aj materiálne škody.

UPOZORNENIE!

Označuje možnosť nepriaznivo ovplyvnených pracovných výsledkov a poškodení výbavy.

Podmienky okolitého prostredia

Preprava, skladovanie alebo prevádzka zariadenia mimo uvedenej oblasti sa považuje za použitie, ktoré nie je v súlade s určením. Za takto vzniknuté škody výrobca neručí.

Teplotný rozsah okolitého vzduchu:

pri prevádzke: -10 °C až + 40 °C (14 °F až 104 °F)

pri preprave: -20 °C až +55 °C (-4 °F až 131 °F)

odporúčaný teplotný rozsah počas nabíjania:

+ 4 °C až + 40 °C (+ 39,2 °F až + 104 °F) odporúčaný teplotný rozsah pre skladovanie:

0 °C až + 20 °C (+ 32 °F až + 68 °F)

Pri uskladnení má byť ideálny stav nabitia 50 – 80 % (zodpovedá pribl. 2 až 3 prúžkom zobrazenia stavu nabitia).

Relatívna vlhkosť vzduchu:

do 50 % pri teplote 40 °C (104 °F)

do 90 % pri teplote 20 °C (68 °F)

Okolitý vzduch: bez prachu, kyselín, korozívnych plynov alebo látok atď. Nadmorská výška: do 2 000 m (6 561 ft.).

Povinnosti prevádzkovateľa

Prevádzkovateľ sa zaväzuje na zariadení nechať pracovať iba osoby, ktoré

sú oboznámené so základnými predpismi o pracovnej bezpečnosti a o

predchádzaní úrazom a sú zaučené do manipulácie so zariadením, si prečítali a porozumeli tomuto návodu na obsluhu, predovšetkým kapitole

„Bezpečnostné predpisy“ a potvrdili to svojim podpisom, sú vyškolené v súlade s požiadavkami na pracovné výsledky.

Bezpečnostnú informovanosť personálu treba v pravidelných intervaloch kontrolovať.

Povinnosti personálu

Klasifikácia zariadení podľa EMK

Všetky osoby, ktoré sú poverené prácami na zariadení, sa pred začiatkom práce zaväzujú

dodržiavať základné predpisy pre bezpečnosť pri práci a predchádzanie úra-

zom, prečítať si tento návod na obsluhu, predovšetkým kapitolu „Bezpečnostné

predpisy“, a svojim podpisom potvrdiť, že jej porozumeli a že ju budú dodržiavať.

Pred opustením pracoviska zabezpečte, aby aj počas neprítomnosti nemohlo dochádzať k žiadnym personálnym a materiálnym škodám.

Zariadenia emisnej triedy A:

sú určené len na použitie v priemyselnom prostredí,

v inom prostredí môžu spôsobovať rušenie po vedení a vyžarovanie v závislos-

ti od výkonu.

Zariadenia emisnej triedy B:

spĺňajú požiadavky na emisie pre obytné a priemyselné prostredie. Platí to aj

pre obytné prostredie, v ktorom sa napájanie energiou zabezpečuje z verejnej nízkonapäťovej siete.

Klasifikácia zaradení EMK podľa typového štítka alebo technických údajov.

Likvidácia Staré elektrické prístroje a elektronika sa musia zbierať oddelene a recyklovať

ekologickým spôsobom v súlade s európskou smernicou a vnútroštátnymi právnymi predpismi. Použité zariadenia odovzdajte predajcovi alebo do miestneho, autorizovaného zberného a likvidačného systému. Správnou likvidáciou starých prístrojov podporujete trvalo udržateľnú recykláciu materiálových zdrojov. Ignorovanie takejto likvidácie môže mať negatívny vplyv na zdravie alebo životné prostredie.

Obalové materiály

Separovaný zber. Overte si predpisy platné vo vašej obci. Zmenšite objem škatule na minimum.

Bezpečnosť dát Za dátové zaistenie zmien oproti nastaveniam z výroby je zodpovedný používateľ.

V prípade vymazaných osobných nastavení výrobca neručí.

Autorské práva Autorské práva na tento návod na obsluhu zostávajú u výrobcu.

Text a vyobrazenia zodpovedajú technickému stavu pri zadaní do tlače. Zmeny sú vyhradené. Obsah návodu na obsluhu v žiadnom prípade neopodstatňuje nároky zo strany kupujúceho. Za zlepšovacie návrhy a upozornenia na chyby v tomto návode na obsluhu sme vďační.

Prúdový zdroj

Všeobecne Zariadenie je vyhotovené na úrovni súčasného stavu techniky a uznávaných bez-

pečnostnotechnických predpisov. Predsa však pri chybnej obsluhe alebo zneužití hrozí nebezpečenstvo:

ohrozenia života a zdravia operátora alebo tretej osoby,

zariadenia a iných vecných hodnôt prevádzkovateľa,

znemožnenia efektívnej práce s týmto zariadením.

Všetky osoby, ktoré sú poverené uvedením do prevádzky, obsluhou, údržbou a udržiavaním tohto zariadenia, musia:

byť zodpovedajúco kvalifikované,

mať znalosti zo zvárania

a kompletne si prečítať tento návod na obsluhu a postupovať presne podľa

neho.

Tento návod na obsluhu treba mať neustále uložený na mieste použitia zariadenia. Okrem tohto návodu na obsluhu treba dodržiavať všeobecne platné, ako aj miestne predpisy na prevenciu úrazov a na ochranu životného prostredia.

Všetky bezpečnostné pokyny a upozornenia na nebezpečenstvo na zariadení:

udržiavajte v čitateľnom stave,

nepoškodzujte,

neodstraňujte,

neprikrývajte, neprelepujte ani nepremaľovávajte.

Použitie podľa určenia

Umiestnenie bezpečnostných pokynov a upozornení na nebezpečenstvo na zariadení nájdete v kapitole „Všeobecné“ v návode na obsluhu vášho zariadenia! Pred zapnutím zariadenia sa musia odstrániť poruchy, ktoré môžu nepriaznivo ovplyvniť bezpečnosť!

Ide o vašu bezpečnosť!

Zariadenie sa musí používať výhradne na práce v zmysle použitia podľa určenia.

Zariadenie je určené výlučne na zvárací postup uvedený na výkonovom štítku. Každé iné použitie alebo použitie presahujúce tento rámec sa považuje za neprimerané. Za takto vzniknuté škody výrobca neručí.

K použitiu podľa určenia takisto patrí:

dôsledné prečítanie a dodržiavanie všetkých upozornení z návodu na obsluhu,

dôsledné prečítanie a dodržiavanie všetkých bezpečnostných pokynov a upo-

zornení na nebezpečenstvá, dodržiavanie inšpekčných a údržbových prác.

Zariadenie nikdy nepoužívajte na nasledujúce aplikácie:

roztápanie potrubí,

nabíjanie batérií/akumulátorov,

štartovanie motorov.

Zariadenie je určené na prevádzku v priemysle a podnikaní. Za poškodenia vyplývajúce z použitia v obytnej oblasti výrobca neručí.

Výrobca v žiadnom prípade neručí za nedostatočné alebo chybné pracovné výsledky.

Vlastná ochrana a ochrana ďalších osôb

Pri zaobchádzaní so zariadením sa vystavujete početným ohrozeniam, ako napríklad:

úlet iskier, poletujúce horúce častice kovov,

žiarenie elektrického oblúka poškodzujúce zrak a pokožku,

škodlivé elektromagnetické polia, ktoré pre nositeľov kardiostimulátorov zna-

menajú ohrozenie života, elektrické nebezpečenstvo spôsobené sieťovým a zváracím prúdom,

zvýšené zaťaženie hlukom,

škodlivý dym a plyny zo zvárania.

Pri zaobchádzaní so zariadením použite vhodné ochranné oblečenie. Ochranné oblečenie musí mať nasledujúce vlastnosti:

ťažko zápalné,

izolujúce a suché,

pokrývajúce celé telo, nepoškodené a v dobrom stave,

zahŕňa ochrannú prilbu a

nohavice bez manžiet.

Za súčasť ochranného odevu sa, okrem iného, považuje:

Ochrana očí a tváre ochranným štítom s predpisovou filtračnou vložkou pred

ultrafialovým žiarením, horúčavou a úletom iskier. Ochranné okuliare za ochranným štítom s bočnou ochranou spĺňajúce pred-

pisy. Noste pevnú obuv izolujúcu aj pri zvýšenej vlhkosti.

Chráňte si ruky vhodnými ochrannými rukavicami (elektricky i tepelne izo-

lujúce). Používajte ochranu sluchu na zníženie zaťaženia hlukom a na ochranu pred

zraneniami.

Informácie o hodnotách emisií hluku

Osoby, predovšetkým deti, držte v dostatočnej vzdialenosti od zariadení v prevádzke a od zváracieho procesu. Ak sa však predsa v blízkosti nachádzajú osoby:

poučte ich o všetkých nebezpečenstvách (nebezpečenstvo oslepnutia vply-

vom elektrického oblúka, nebezpečenstvo poranenia úletom iskier, zdraviu škodlivý dym zo zvárania, zaťaženie hlukom, možné ohrozenie spôsobené sieťovým alebo zváracím prúdom…), poskytnite im vhodné ochranné prostriedky

alebo postavte vhodné ochranné steny či závesy.

Maximálna hladina akustického tlaku vyžarovaného týmto zariadením je < 80 dB (A) (ref. 1 pW) pri chode naprázdno a počas ochladzovacej fázy po prevádzke, pri maximálnom dovolenom pracovnom bode a normovanom zaťažení podľa EN 60974-1.

Hodnota emisií pri zváraní (a rezaní) pre určité pracovisko sa nedá špecifikovať, pretože je určovaná postupom a okolitými podmienkami. Závisí od najrôznejších zváracích parametrov, ako je napr. zvárací postup (zváranie MIG/MAG, TIG), zvolený druh prúdu (jednosmerný prúd, striedavý prúd), rozsah výkonu, druh zváraného kovu, rezonančné správanie zvarenca, okolie pracoviska a pod.

Nebezpečenstvo spôsobené škodlivými plynmi a parami

Dym vznikajúci pri zváraní obsahuje plyny a pary škodlivé zdraviu.

Dym zo zvárania obsahuje látky, ktoré podľa Monografie 118 Medzinárodnej agentúry pre výskum rakoviny spôsobujú rakovinu.

Využívajte bodové odsávanie a odsávanie miestnosti. Ak je to možné, používajte zváracie horáky s integrovaným odsávacím zariadením.

Hlavu držte mimo zóny tvorby dymu zo zvárania a plynov.

Vznikajúci dym, ako aj škodlivé plyny

nevdychujte,

odsávajte ich z pracovnej oblasti vhodnými prostriedkami.

Postarajte sa o dostatočný prívod čerstvého vzduchu. Uistite sa, že sa vždy dodržuje miera dodávania vzduchu najmenej 20 m³/hodinu.

Pri nedostatočnom vetraní používajte zváraciu kuklu s prívodom vzduchu.

Ak si nie ste istí, či je odsávací výkon dostatočný, porovnajte namerané hodnoty škodlivých emisií s prípustnými medznými hodnotami.

Za mieru škodlivosti dymu zo zvárania sú okrem iných zodpovedné aj tieto komponenty:

kovy použité na zvarenec,

elektródy,

povlakovanie,

čističe, odmasťovače a podobné prostriedky,

použitý zvárací proces.

Zohľadňujte preto príslušné technické listy o materiálovej bezpečnosti a údaje výrobcu o uvedených komponentoch.

Odporúčania v prípadoch ožiarenia, opatrenia v rámci riadenia rizík a na identifikáciu pracovných podmienok nájdete na webovej stránke Európskej asociácie pre zváranie (European Welding Association) v sekcii Zdravie a bezpečnosť (Health & Safety).

Nebezpečenstvo v dôsledku úletu iskier

V blízkosti elektrického oblúka sa nesmú vyskytovať horľavé pary (napr. výpary z rozpúšťadiel).

Ak sa nezvára, treba zatvoriť ventil fľaše s ochranným plynom alebo hlavný prívod plynu.

Úlet iskier môže vyvolať požiare a explózie.

Nikdy nezvárajte v blízkosti horľavých materiálov.

Horľavé materiály musia byť od elektrického oblúka vzdialené minimálne 11 metrov (36 ft. 1.07 in.) alebo musia byť prikryté kontrolným krytovaním.

Treba mať pripravené vhodné odskúšané hasiace prístroje.

Iskry a horúce častice kovov sa môžu aj cez malé škáry a otvory dostať do okolitých priestorov. Zabezpečte zodpovedajúce opatrenia, aby napriek tomu nevznikalo žiadne riziko poranení a požiarov.

Nezvárajte v oblastiach ohrozených požiarmi a výbuchmi a na uzavretých zásobníkoch, sudoch alebo potrubiach, ak tieto nie sú riadne pripravené podľa zodpovedajúcich národných a medzinárodných noriem.

Na nádobách, v ktorých sú/boli skladované plyny, palivá, minerálne oleje a podobne, sa nesmie zvárať. S ohľadom na ich zvyšky existuje nebezpečenstvo explózie.

Nebezpečenstvá spôsobené zváracím prúdom

Zásah elektrickým prúdom je v zásade životunebezpečný a môže byť smrteľný.

Nedotýkajte sa častí pod napätím vnútri zariadenia ani mimo neho.

Postarajte sa o vhodnú vlastnú ochranu a ochranu ďalších osôb prostredníctvom suchej podložky alebo krytu, dostatočne izolujúcich voči zemniacemu potenciálu alebo potenciálu kostry. Táto podložka alebo kryt musia úplne pokrývať celú oblasť medzi telom a zemniacim potenciálom alebo potenciálom kostry.

Všetky káble a vodiče musia byť pevné, nepoškodené, zaizolované a dostatočne dimenzované. Voľné spojenia, pripálené, poškodené alebo poddimenzované káble a vodiče ihneď vymeňte.

Káble alebo vodiče neovíjajte okolo tela ani častí tela.

Zváraciu elektródu (tyčovú elektródu, volfrámovú elektródu, zvárací drôt...):

nikdy kvôli ochladeniu neponárajte do kvapalín,

nikdy sa jej nedotýkajte pri zapnutom prúdovom zdroji.

Medzi zváracími elektródami dvojice zváracích zariadení sa môže napríklad vyskytovať dvojnásobné napätie chodu naprázdno jedného zváracieho zariadenia. Pri súčasnom dotyku potenciálov oboch elektród existuje podľa okolností nebezpečenstvo ohrozenia života.

Ak je to potrebné, vhodnými prostriedkami sa postarajte o dostatočné uzemnenie zvarenca.

Nepoužívané zariadenia vypnite.

Nebezpečenstvá spôsobené akumulátorom

Zložky, ktoré sa nachádzajú v akumulátoroch používaných v tomto zariadení, môžu mať škodlivé účinky na životné prostredie a zdravie ľudí a zvierat. V prípade poškodenia zariadenia treba dbať na tieto zásady:

postarajte sa o to, aby sa unikajúce kvapaliny nedostali do zeme ani pod-

zemných vôd, ak už k znečisteniu došlo, odstráňte ho v súlade s platnými národnými pred-

pismi.

V nevhodných podmienkach môže kvapalina z akumulátora vytiecť.

Kvapalina môže spôsobiť podráždenia či popáleniny.

Vyhnite sa kontaktu s touto kvapalinou.

Pri náhodnom kontakte vyčistite postihnuté miesto vodou.

Pri kontakte kvapaliny s očami okrem toho vyhľadajte lekára.

Pri prehriatí akumulátora hrozí nebezpečenstvo požiaru. Zariadenie chráňte pred horúčavou. (Napr. pred trvalým pôsobením horúčavy a ohňa.)

V prípade poškodenia a nevhodného používania akumulátora môže dôjsť k úniku nebezpečných pár, ktoré spôsobujú podráždenia dýchacích ciest. Vykonajte tieto opatrenia:

zabezpečte prívod čerstvého vzduchu,

v prípade zdravotných ťažkostí vyhľadajte lekára.

V prípade poškodeného akumulátora môže zo zariadenia vytekať kvapalina.

Zabráňte kontaktu s kvapalinou.

Zariadenie odovzdajte na opravu Fronius servisnému partnerovi..

Zariadenie vyčistite a skontrolujte diely, ktoré prišli do kontaktu s kvapalinou.

Prevádzka a skladovanie v potenciálne výbušných atmosférach sú zakázané. V miestnostiach s rizikom požiaru a v potenciálne výbušných miestnostiach platia osobitné predpisy – dodržiavajte príslušné národné a medzinárodné nariadenia.

V súlade s európskou smernicou 2006/66/ES o batériách a akumulátoroch a jej uplatnením v národnom práve sa opotrebované akumulátory a sekundárne aku-

mulátory musia zbierať separátne a opätovne sa zhodnotiť environmentálne správnym spôsobom. Zabezpečte, aby sa použité zariadenie odovzdalo späť predajcovi alebo si zadovážte informácie o miestnom systéme zberu a likvidácie. Ignorovanie tejto smernice EÚ môže mať následky na životné prostredie a na vaše zdravie!

Zariadenia s mechanicky nepoškodenými sekundárnymi akumulátormi je možné zaslať na opravu alebo výmenu akumulátora Fronius servisnému partnerovi.

Ak sa vychádza z toho, že sekundárny akumulátor bol mechanicky poškodený (napr. pre únik elektrolytu), je potrebné zariadenie zlikvidovať v súlade s národnými zákonmi a smernicami na najbližšom recyklačnom zbernom mieste. Pri nejasnostiach alebo otázkach k likvidácii kontaktujte príslušného Fronius servisného partnera.

Prúdový zdroj nabíjajte len nabíjačkou „ActiveCharger 1000“. Pri používaní inej nabíjačky hrozí nebezpečenstvo požiaru.

Prúdový zdroj prevádzkujte len s akumulátorom, ktorý je preň určený. Používanie iného akumulátora môže spôsobiť riziko zranenia či požiaru.

Ak sa akumulátor vyberie, držte ho v dostatočnej vzdialenosti od kovových predmetov, ako sú kancelárske spinky, mince, kľúče, klince, skrutky alebo iné malé kovové predmety, ktoré by mohli vytvoriť spojenie medzi prípojkami akumulátora. Skrat pólov akumulátora môže viesť k popáleninám či požiaru.

Blúdivé zváracie prúdy

Nepoužívajte poškodené či upravené akumulátory a prúdové zdroje. Poškodené či upravené komponenty a zariadenia sa môžu správať nepredvídateľne, čo môže viesť k výbuchom alebo nebezpečenstvu požiaru.

Prúdový zdroj a akumulátor nevystavujte ohňu ani teplote nad 130 °C (266 °F). Môže to viesť k explóziám.

Riaďte sa pokynmi na nabíjanie tohto návodu na obsluhu. Nenabíjajte akumulátor mimo prípustného rozsahu teplôt – pozri odsek Okolité podmienky na strane

21. Nevhodné nabíjanie či neprípustné teploty môžu akumulátor poškodiť

a zvýšiť riziko požiaru.

Ak sa ďalej uvádzané upozornenia nerešpektujú, je možný vznik blúdivých zváracích prúdov, ktoré môžu zapríčiniť nasledovné:

nebezpečenstvo požiaru,

prehriate konštrukčných dielov, ktoré sú spojené so zvarencom,

porušenie ochranných vodičov,

poškodenie zariadenia a iných elektrických zariadení.

Postarajte sa o pevné spojenie pripojovacej zvierky na zvarenci s týmto zvarencom.

Pripojovaciu zvierku na zvarenci pripevnite čo možno najbližšie k zváranému miestu.

Pri elektricky vodivých podlahách postavte zariadenie s dostatočnou izoláciou voči podlahe.

Pri použití prúdových rozvádzačov, dvojhlavových uchytení atď. dbajte na nasledovné: Aj elektróda nepoužitého zváracieho horáka/držiaka elektródy je pod napätím. Postarajte sa o dostatočnú izoláciu uloženia nepoužívaného zváracieho horáka/držiaka elektródy.

Opatrenia v oblasti elektromagnetickej kompatibility

V osobitných prípadoch môže napriek dodržiavaniu normalizovaných medzných hodnôt emisií dochádzať k negatívnemu ovplyvňovaniu prostredia danej aplikácie (ak sa napríklad na mieste inštalácie nachádzajú citlivé zariadenia alebo ak sa miesto inštalácie nachádza v blízkosti rádiového alebo televízneho prijímača). V takom prípade je prevádzkovateľ povinný prijať primerané opatrenia na odstránenie rušenia.

Odolnosť proti rušeniu zariadení v okolí zariadenia skontrolujte a vyhodnoťte v súlade s národnými a medzinárodnými ustanoveniami. Príklady pre zariadenia so sklonom k rušeniu, ktoré môžu byť ovplyvnené zariadením:

bezpečnostné zariadenia,

sieťové a signálové káble a káble na prenos dát,

zariadenia na elektronické spracovanie údajov a telekomunikačné zariadenia,

zariadenia na meranie a kalibráciu.

Podporné opatrenia na zabránenie problémom s elektromagnetickou kompatibilitou:

Sieťové napájanie

1. Pri výskyte elektromagnetických porúch aj napriek sieťovému pripojeniu,

ktoré je v súlade s predpismi, zaveďte dodatočné opatrenia (napríklad použite vhodný sieťový filter).

Zváracie káble

2. zachovajte ich čo možno najkratšie,

nechajte ich prebiehať uložené tesne pri sebe (aj kvôli zabráneniu

problémom s elektromagnetickými poľami), uložte ich v dostatočnej vzdialenosti od iných vodičov.

Vyrovnanie potenciálov

Uzemnenie zvarenca

4. Ak je to potrebné, vytvorte uzemňovacie spojenie cez vhodné kon-

denzátory.

Odtienenie, ak je to potrebné

5. Odtieňte ostatné zariadenia v okolí.

Odtieňte celú zváraciu inštaláciu.

Opatrenia v elektromagnetických poliach

Požiadavky na ochranný plyn

Elektromagnetické polia môžu spôsobiť poškodenie zdravia, ktoré ešte nie je známe:

účinky na zdravie okolitých osôb, napríklad nositeľov kardiostimulátorov

a pomôcok pre nedoslýchavých, osoby s kardiostimulátorom sa musia poradiť so svojím lekárom prv, než sa

budú zdržiavať v bezprostrednej blízkosti tohto zariadenia a zváracieho procesu, z bezpečnostných dôvodov treba udržiavať podľa možnosti čo najväčšie od-

stupy medzi zváracími káblami a hlavou/trupom zvárača, zváracie káble a hadicové vedenia nenosiť prevesené cez plece ani ovinuté

okolo tela a častí tela.

Najmä v okružných vedeniach môže znečistený inertný plyn spôsobovať poškodenie zariadenia a viesť k zníženiu kvality zvárania. Vyžaduje sa splnenie nasledujúcich špecifikácií týkajúcich sa kvality ochranného plynu:

veľkosť častíc pevných látok < 40 µm,

tlakový rosný bod < -20 °C,

max. obsah oleja < 25 mg/m³.

V prípade potreby treba použiť filtre!

Nebezpečenstvo vychádzajúce z ﬂiaš s ochranným plynom

Fľaše s ochranným plynom obsahujú plyn pod tlakom a pri poškodení môžu explodovať. Keďže tieto fľaše s ochranným plynom sú súčasťou zváracieho vybavenia, musí sa s nimi narábať veľmi opatrne.

Fľaše so stlačeným ochranným plynom chráňte pred prílišnou horúčavou, mechanickými nárazmi, troskou, otvoreným plameňom, iskrami a elektrickými oblúkmi.

Fľaše s ochranným plynom namontujte do zvislej polohy a upevnite podľa návodu, aby sa nemohli prevrátiť.

Fľaše s ochranným plynom neuchovávajte v blízkosti zváracích ani iných elektrických prúdových obvodov.

Zvárací horák nikdy nevešajte na fľašu s ochranným plynom.

Fľaše s ochranným plynom sa nikdy nedotýkajte elektródou.

Nebezpečenstvo explózie, nikdy nezvárajte na fľaši s ochranným plynom pod tlakom.

Vždy použite iba vhodné fľaše s ochranným plynom pre príslušné použitie a k nim sa hodiace príslušenstvo (regulátor, hadice a armatúry...). Fľaše s ochranným plynom a príslušenstvo používajte iba ak sú v dobrom stave.

Pri otváraní ventilu fľaše s ochranným plynom odvráťte tvár od vývodu.

Ak sa nezvára, treba zatvoriť ventil fľaše s ochranným plynom.

Nebezpečenstvo v dôsledku unikajúceho ochranného plynu

Bezpečnostné opatrenia na mieste inštalácie, pri skladovaní a preprave

Na ventile nepripojenej fľaše s ochranným plynom nechávajte kryt.

Postupujte podľa údajov výrobcu, ako aj zodpovedajúcich národných a medzinárodných ustanovení pre fľaše s ochranným plynom a časti príslušenstva.

Nebezpečenstvo zadusenia nekontrolovane unikajúcim ochranným plynom

Ochranný plyn je bez farby a bez zápachu a môže pri úniku potlačiť kyslík v okolitom vzduchu.

Postarajte sa o dostatočný prísun čerstvého vzduchu – miera prevzdušnenia

minimálne 20 m³/hodinu. Dodržiavajte bezpečnostné a údržbové pokyny fľaše s ochranným plynom

alebo hlavného zásobovania plynom. Ak sa nezvára, treba zatvoriť ventil fľaše s ochranným plynom alebo hlavné

zásobovanie plynom. Fľašu s ochranným plynom alebo hlavné zásobovanie plynom skontrolujte

pred každým uvedením do prevádzky ohľadne nekontrolovaného úniku plynu.

Padajúce zariadenie môže znamenať nebezpečenstvo ohrozenia života! Zariadenie stabilne postavte na rovný pevný poklad.

Je prípustný uhol sklonu maximálne 10°.

Prevádzka alebo skladovanie v oblastiach s nebezpečenstvom výbuchu sú zakázané. V priestoroch s rizikom vzniku ohňa a výbuchu platia špeciálne predpisy – dodržiavajte príslušné národné a medzinárodné ustanovenia.

Vnútroprevádzkovými pokynmi a kontrolami zabezpečte, aby bolo okolie pracoviska vždy čisté a prehľadné.

Zariadenie postavte a prevádzkujte iba podľa podmienok pre stupeň krytia, ktorý je uvedený na výkonovom štítku.

Po postavení zariadenia zabezpečte odstup dookola 0,5 m (1 ft. 7.69 in.), aby mohol chladiaci vzduch bez prekážok prúdiť a unikať.

Pri preprave zariadenia sa postarajte o to, aby sa dodržali platné národné a regionálne smernice a predpisy na prevenciu úrazov. Platí to špeciálne pre smernice týkajúce sa ohrozenia pri transporte a preprave.

Pred uvedením do prevádzky a po preprave sa musí bezpodmienečne vykonať vizuálna kontrola zariadenia ohľadne prípadných poškodení. Eventuálne poškodenia musí pred uvedením do prevádzky opraviť vyškolený servisný personál.

Pri použití adaptéra na pripojenie ochranného plynu hrozí nebezpečenstvo nespozorovaného úniku bezfarebného ochranného plynu bez zápachu. Závit adaptéra zo strany zariadenia na pripojenie ochranného plynu treba pred montážou utesniť pomocou vhodnej teﬂónovej pásky.

Bezpečnostné opatrenia v normálnej prevádzke

Bezpečnostnotechnická kontrola

Zariadenie prevádzkujte iba vtedy, ak sú plne funkčné všetky bezpečnostné zariadenia. Ak nie sú bezpečnostné zariadenia plne funkčné, vzniká nebezpečenstvo:

ohrozenia života a zdravia operátora alebo tretej osoby,

pre zariadenie a iné materiálne hodnoty prevádzkovateľa,

znemožnenia efektívnej práce s týmto zariadením.

Bezpečnostné zariadenia, ktoré nie sú plne funkčné, je potrebné pred zapnutím zariadenia opraviť.

Bezpečnostné zariadenia nikdy neobchádzajte ani nevyraďujte z prevádzky.

Pred zapnutím zariadenia zabezpečte, aby nemohol byť nikto ohrozený.

Minimálne raz za týždeň skontrolujte, či sa na zariadení nevyskytujú zvonku rozpoznateľné škody a skontrolujte funkčnosť bezpečnostných zariadení.

Prevádzkovateľ odporúča najmenej raz za 12 mesiacov vykonať bezpečnostnotechnickú kontrolu zariadenia.

V priebehu toho istého intervalu 12 mesiacov odporúča výrobca kalibráciu prúdových zdrojov.

Odporúča sa, aby poverený elektrikár vykonal bezpečnostnotechnickú kontrolu:

po zmene,

po osadzovaniach alebo prestavbách,

po oprave, ošetrení a údržbe,

minimálne každých 12 mesiacov.

Pri tejto bezpečnostnotechnickej kontrole postupujte podľa príslušných národných a medzinárodných noriem a smerníc.

Bližšie informácie o bezpečnostnotechnickej kontrole a kalibrácii získate vo vašom servisnom stredisku. V stredisku vám na požiadanie poskytnú aj potrebné podklady.

Uvedenie do prevádzky, údržba a renovácia

Pri dieloch z iných zdrojov nie je zaručené, že boli skonštruované a vyrobené primerane danému namáhaniu a bezpečnosti.

Používajte iba originálne náhradné diely a spotrebné diely (platí tiež pre nor-

malizované diely). Bez povolenia výrobcu nevykonávajte na zariadení žiadne zmeny, osádzania

ani prestavby. Ihneď vymeňte konštrukčné diely, ktoré nie sú v bezchybnom stave.

Pri objednávke uvádzajte presný názov a registračné číslo podľa zoznamu

náhradných dielov, ako aj výrobné číslo svojho zariadenia.

Skrutky krytu predstavujú spojenie ochranného vodiča pre uzemnenie dielov krytu. Vždy používajte originálne skrutky krytu v príslušnom počte s uvedeným uťahovacím momentom.

Označenie bezpečnosti

Zariadenia s označením CE spĺňajú základné požiadavky smernice pre nízke napätia a elektromagnetickú kompatibilitu (napríklad relevantné normy pre výrobky z radu noriem EN 60 974).

Spoločnosť Fronius International GmbH vyhlasuje, že zariadenie zodpovedá smernici 2014/53/EÚ. Úplný text prehlásenia EÚ o zhode je k dispozícii na nasledujúcej internetovej adrese: http://www.fronius.com

Zariadenia označené kontrolným znakom CSA spĺňajú požiadavky relevantných noriem pre Kanadu a USA.

Nabíjačka

Všeobecné informácie

Zariadenie je vyhotovené na úrovni súčasného stavu techniky a uznávaných bezpečnostno-technických predpisov. Predsa však pri chybnej obsluhe alebo zneužití hrozí nebezpečenstvo:

ohrozenia života a zdravia operátora alebo tretej osoby,

pre zariadenie a iné vecné hodnoty prevádzkovateľa,

znemožnenia efektívnej práce s týmto zariadením.

Všetky osoby, ktoré sú poverené uvedením do prevádzky, obsluhou, údržbou a udržiavaním tohto zariadenia, musia:

byť zodpovedajúco kvalifikované,

kompletne si prečítať tento návod na obsluhu a postupovať presne podľa ne-

ho.

Všetky bezpečnostné pokyny a upozornenia na nebezpečenstvo na zariadení:

udržiavajte v čitateľnom stave,

nepoškodzujte,

neodstraňujte,

neprikrývajte, neprelepujte ani nepremaľovávajte.

Umiestnenie bezpečnostných pokynov a upozornení na nebezpečenstvo na zariadení nájdete v kapitole „Všeobecné informácie“ v návode na obsluhu vášho zariadenia. Pred zapnutím zariadenia sa musia odstrániť poruchy, ktoré môžu nepriaznivo ovplyvniť bezpečnosť.

Okolité podmienky

Použitie podľa určenia

Ide o vašu bezpečnosť!

Prevádzkovanie alebo skladovanie zariadenia mimo uvedenej oblasti je považované za použitie, ktoré nie je v súlade s určením. Za takto vzniknuté škody výrobca neručí.

Presné informácie o dovolených okolitých podmienkach sa nachádzajú v kapitole „Technické údaje“.

Zariadenie sa musí používať výlučne na účely zodpovedajúce jeho určeniu. Každé iné použitie alebo použitie presahujúce tento rámec sa považuje za použitie v rozpore s určením. Výrobca neručí za takto vzniknuté škody, ani za nedostatočné či chybné výsledky práce.

K použitiu podľa určenia takisto patrí:

kompletné prečítanie a dodržiavanie návodu na obsluhu a všetkých bez-

pečnostných pokynov a upozornení na nebezpečenstvo, dodržiavanie inšpekčných a údržbových prác,

dodržiavanie všetkých upozornení od výrobcu akumulátora a vozidla.

Bezchybná funkcia zariadenia závisí od manipulácie v súlade s predpismi. V žiadnom prípade zariadenie pri manipulácii s ním neťahajte za kábel.

Sieťová prípojka Zariadenia s vysokým výkonom môžu svojím prúdovým odberom ovplyvňovať kva-

litu energie v sieti.

Niektorých zariadení sa to môže dotýkať vo forme:

obmedzenia pripojenia,

požiadaviek súvisiacich s maximálnou dovolenou impedanciou siete *),

požiadaviek súvisiacich s minimálnym požadovaným skratovým výkonom *).

Vždy v mieste pripojenia k verejnej sieti.

Pozri Technické údaje.

V tomto prípade sa prevádzkovateľ alebo používateľ zariadenia musí uistiť, či sa zariadenie môže pripojiť. Podľa potreby je žiaduce sa poradiť s energetickým rozvodným podnikom.

sDÔLEŽITÉ UPOZORNENIE! Dbajte na bezpečné uzemnenie sieťovej prípojky!

Nebezpečenstvá spôsobované sieťovým a nabíjacím prúdom

Vlastná ochrana a ochrana ďalších osôb

Pri práci s nabíjačkami sa vystavujete početným ohrozeniam, ako napr.:

elektrickému ohrozeniu vplyvom sieťového a nabíjacieho prúdu,

škodlivým elektromagnetickým poliam, ktoré pre nositeľov kardiostimuláto-

rov znamenajú ohrozenie života.

Zásah elektrickým prúdom môže byť smrteľný. Každý zásah elektrickým prúdom je v zásade životu nebezpečný. Na zamedzenie zásahov elektrickým prúdom počas prevádzky:

sa nedotýkajte častí pod napätím v rámci zariadenia alebo mimo neho,

neskratujte nabíjací kábel.

Všetky káble a vodiče musia byť pevné, nepoškodené, zaizolované a dostatočne nadimenzované. Voľné spojenia, pripálené, poškodené alebo poddimenzované káble a vodiče nechajte ihneď vymeniť v autorizovanom špecializovanom podniku.

Osoby, predovšetkým deti, držte v dostatočnej vzdialenosti od zariadenia a pracovnej oblasti. Ak sa však predsa v blízkosti nachádzajú osoby:

tieto poučte o všetkých nebezpečenstvách,

poskytnite im vhodné ochranné prostriedky.

Pred opustením pracovnej oblasti zabezpečte, aby aj v neprítomnosti nemohlo dochádzať k žiadnym personálnym či materiálnym škodám.

Bezpečnostné opatrenia v normálnej prevádzke

Zariadenia s ochranným vodičom prevádzkujte len na sieti s ochranným vodičom a so zásuvkou s kontaktom ochranného vodiča. Ak sa zariadenie prevádzkuje na sieti bez ochranného vodiča alebo na zásuvke bez kontaktu ochranného vodiča, je to považované za hrubú nedbalosť. Za takto vzniknuté škody výrobca neručí.

Zariadenie prevádzkujte iba podľa podmienok stanovených pre stupeň krytia uvádzaný na výkonovom štítku.

V žiadnom prípade neuvádzajte zariadenie do prevádzky, ak vykazuje poškodenia.

Sieťový kábel nechajte pravidelne odborným elektrikárom prekontrolovať ohľadne funkčnej spôsobilosti ochranného vodiča.

Nie plne funkčné bezpečnostné zariadenia a chybné konštrukčné diely je pred zapnutím zariadenia potrebné nechať opraviť v autorizovanom špecializovanom podniku.

Ochranné zariadenia nikdy neobchádzajte ani nevyraďujte z prevádzky.

Po montáži je potrebná voľne prístupná sieťová zástrčka.

Opatrenia v oblasti elektromagnetickej kompatibility

Údržba Pred každým uvedením do prevádzky skontrolujte poškodenie sieťovej zástrčky a

Opravy a údržba Údržbové a opravárske práce smie vykonávať iba autorizovaný odborný podnik.

V osobitných prípadoch môže napriek dodržiavaniu normalizovaných hraničných hodnôt emisií dochádzať k negatívnemu ovplyvňovaniu prostredia danej aplikácie (napr. ak sa na mieste inštalácie nachádzajú citlivé zariadenia alebo ak sa miesto inštalácie nachádza v blízkosti rádiového alebo televízneho prijímača). V takom prípade je prevádzkovateľ povinný prijať primerané opatrenia na odstránenie rušenia.

sieťového kábla, ako aj nabíjacích vedení a nabíjacích svoriek. Povrch krytu zariadenia pri znečistení vyčistite mäkkou handrou a výhradne čistiacimi prostriedkami neobsahujúcimi rozpúšťadlá.

Používajte iba originálne náhradné diely a spotrebné diely (platí tiež pre normalizované diely). Pri dieloch z iných zdrojov nie je zaručené, že boli skonštruované a vyrobené primerane danému namáhaniu a bezpečnosti.

Zmeny, vstavby alebo prestavby sú povolené len so súhlasom výrobcu.

Záruka a ručenie Pre zariadenie platí záručná doba 2 roky od dátumu zakúpenia.

Výrobca však nepreberá žiadnu záruku, ak poškodenie súvisí s jednou alebo s viacerými nasledujúcimi príčinami:

Použitie zariadenia v rozpore s určením,

neodborná montáž a obsluha,

prevádzkovanie zariadenia s chybnými ochrannými zariadeniami,

nedodržiavanie upozornení v návode na obsluhu,

svojvoľné zmeny na zariadení,

katastrofické prípady vplyvom pôsobenia cudzieho telesa a vyššej moci.

Bezpečnostnotechnická kontrola

Výrobca odporúča nechať vykonať bezpečnostno-technickú kontrolu zariadenia najmenej každých 12 mesiacov.

Bezpečnostno-technickú kontrolu smie vykonávať len elektrotechnický odborník, ktorý je na to oprávnený

po zmene,

po vstavbách alebo prestavbách,

po oprave, ošetrení a údržbe,

najmenej každých 12 mesiacov.

V rámci bezpečnostno-technickej kontroly sa riaďte príslušnými národnými a medzinárodnými normami a smernicami.

Bližšie informácie o bezpečnostno-technickej kontrole získate v autorizovanom servise. Tento vám na požiadanie poskytne aj potrebné podklady.

Označenia na zariadení

Všeobecné informácie a elektrické riziká

Zariadenia s označením CE vyhovujú základným požiadavkám príslušných smerníc.

Zariadenia označené kontrolným znakom EAC spĺňajú požiadavky relevantných smerníc pre Rusko, Bielorusko, Kazachstan, Arménsko a Kirgizsko.

USCHOVAJTE TIETO POKYNY – Tento návod na obsluhu obsahuje dôležité

bezpečnostné a manipulačné pokyny pre tento typ nabíjačky (model nájdete na prvej strane tohto dokumentu).

Nabíjačku nevystavujte snehu ani dažďu.

Používanie príslušenstva, ktoré nie je odporúčané ani predávané výrobcom

nabíjačky, môže viesť k nebezpečenstvu požiaru, zásahu elektrickým prúdom alebo poraneniu osôb.

Minimálny prierez vodičov predlžovacieho kábla

7,6 m (25 ft) 15,2 m (50 ft) 30,5 m (100 ft) 45,6 m (150 ft) AWG 16 AWG 12 AWG 10 AWG 8

Riziko poškodenia konektora a kábla pri odpájaní nabíjačky znížite tým, že bu-

dete ťahať za konektor, a nie za kábel. Predlžovací kábel používajte, len ak je to absolútne potrebné. Používanie ne-

správneho predlžovacieho kábla môže viesť k nebezpečenstvu požiaru a zásahu elektrickým prúdom. Ak sa predlžovací kábel musí použiť, zaistite, aby

sa kolíky konektora predlžovacieho kábla hodili ku konektoru z hľadiska

počtu, veľkosti a tvaru, bol predlžovací kábel správne zapojený a v dobrom elektrickom stave,

veľkosť kábla je dostatočne veľká pre ampérovú hodnotu AC nabíjačky,

pozri kapitolu Technické údaje od strany 81.

Nabíjačku neprevádzkujte s poškodeným káblom ani konektorom – kábel ale-

bo konektor ihneď vymeňte. Nabíjačku neprevádzkujte, keď bola vystavená tvrdému nárazu, spadla alebo

sa poškodila iným spôsobom; odovzdajte ju kvalifikovanému servisnému technikovi.

Nabíjačku nerozoberajte, ale odovzdajte ju kvalifikovanému servisnému tech-

nikovi, ak by bola nevyhnutná údržba či oprava. Nesprávne opätovné zloženie môže viesť k riziku požiaru či zásahu elektrickým prúdom.

Nebezpečenstvo zásahu elektrickým prúdom znížite tým, že nabíjačku pred

každou údržbou alebo čistením vytiahnete zo zásuvky. Prepnutie ovládacích prvkov do polohy „vyp“ toto riziko nezníži.

Prúdový zdroj

Všeobecné informácie

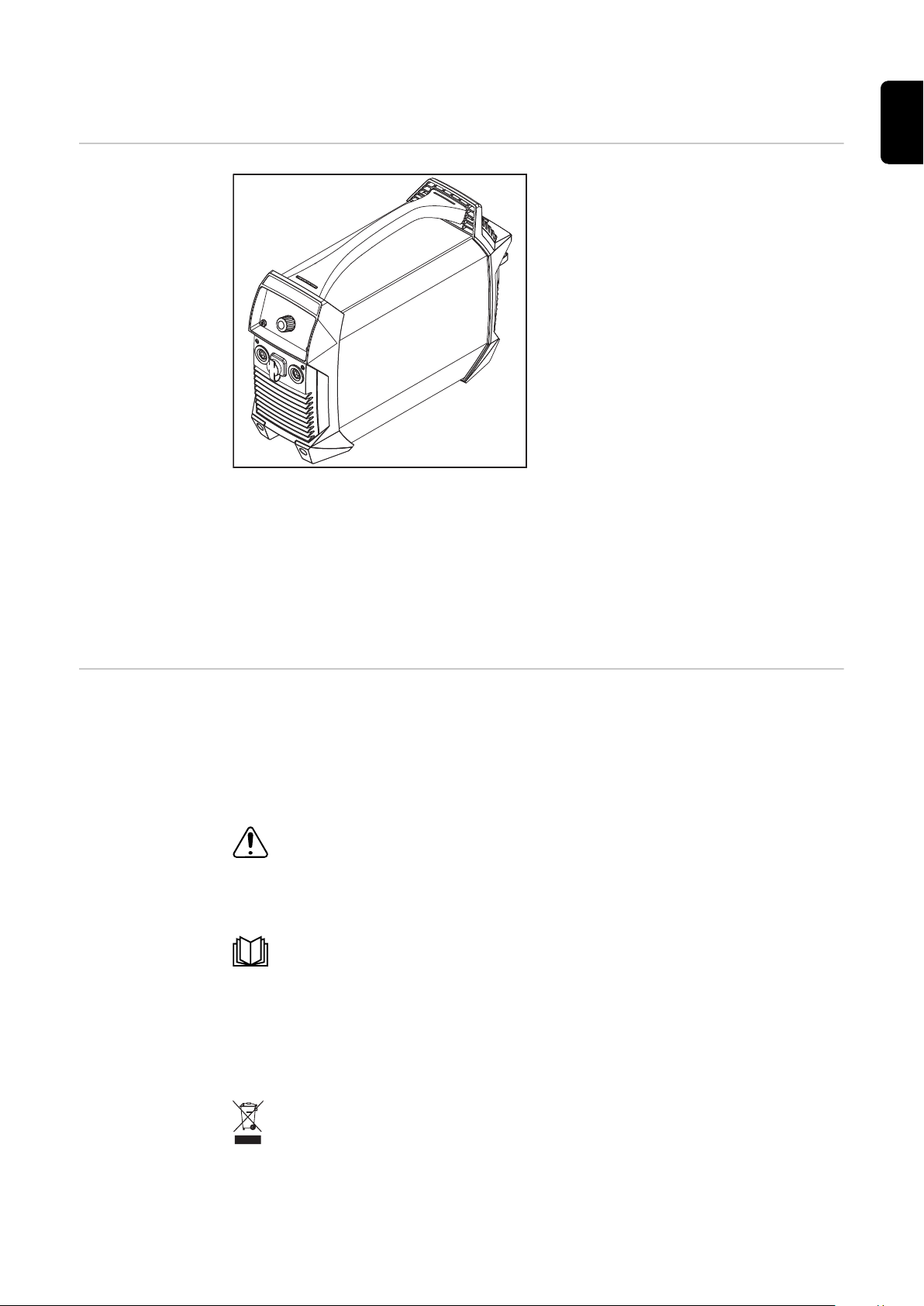

Koncepcia zariadenia

Prúdový zdroj sa vyznačuje nasledujúcimi vlastnosťami:

prevádzka bez elektrickej siete,

malé rozmery,

robustné plastové teleso,

vysoká spoľahlivosť aj za ťažkých

podmienok nasadenia, nosný popruh pre jednoduchú pre-

pravu aj na staveniskách, chránene umiestnené ovládacie

prvky, prípojky s bajonetovým uzáverom.

Pri zváraní prispôsobuje elektronický regulátor charakteristiku prúdového zdroja k zváracej elektróde. Z toho vyplývajú vynikajúce zápalné a zváracie vlastnosti pri najnižšej hmotnosti a malých rozmeroch. Pri použití celulózových elektród (CEL) sa stará vlastný navoliteľný prevádzkový režim o perfektné výsledky zvárania.

Zváranie TIG s dotykovým zapaľovaním predstavuje výrazné rozšírenie oblasti použitia a aplikácií.

Výstražné upozornenia na zariadení

Výstražné upozornenia a bezpečnostné symboly nachádzajúce sa na prúdovom zdroji sa nesmú odstraňovať ani pretrieť iným náterom. Upozornenia a symboly varujú pred chybnou obsluhou, ktorá môže viesť k závažným poraneniam osôb a vecným škodám.

Význam bezpečnostných upozornení na zariadení:

Nebezpečenstvo ťažkých úrazov a vecných škôd spôsobené nesprávnou obsluhou.

Uvedené funkcie použite až vtedy, keď si kompletne prečítate nasledujúce dokumenty a porozumiete im:

tento návod na obsluhu,

všetky návody na obsluhu systémových komponentov prúdového zdroja, pre-

dovšetkým bezpečnostné predpisy.

Staré zariadenia nelikvidujte spolu s komunálnym odpadom, ale zlikvidujte ich podľa bezpečnostných predpisov.

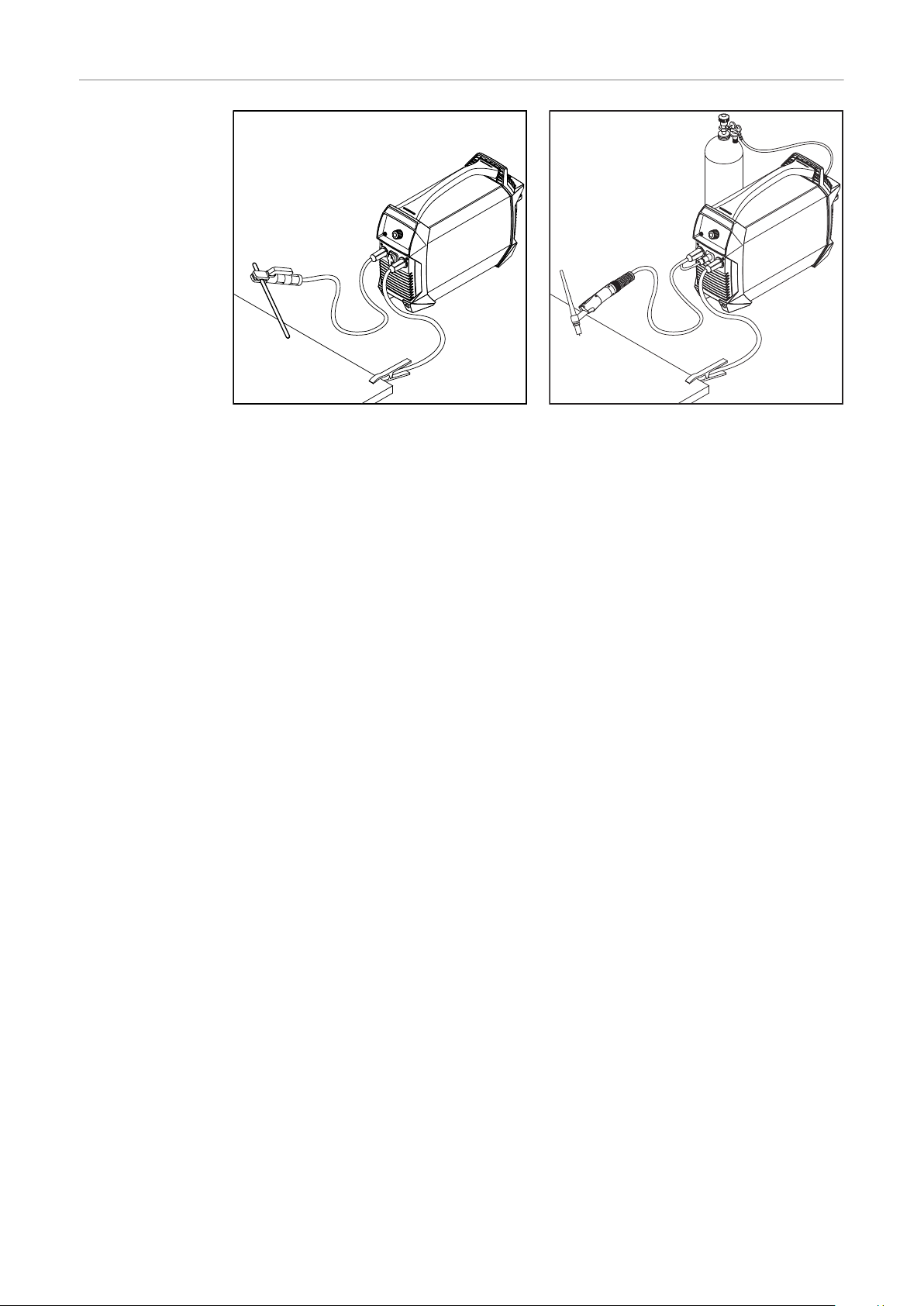

Oblasti použitia

Zváranie obaľovanou elektródou Zváranie TIG

Manipulácia s akumulátormi

Bezpečnosť

NEBEZPEČENSTVO!

Nebezpečenstvo v dôsledku neodbornej manipulácie s lítiovo-iónovým akumulátorom.

Následkom môžu byť vážne poranenia alebo materiálne škody.

Prúdový zdroj nevystavujte otvorenému ohňu. Pri príliš veľkej horúčave sa

▶

môže akumulátor zapáliť alebo explodovať. Prúdový zdroj neotvárajte, akumulátor nedemontujte. Ak sa akumulátor

▶

poškodí pri neodbornej manipulácii, môžu uniknúť jedovaté látky a spôsobiť zdravotné problémy. Prúdový zdroj nevhadzujte do vody. V dôsledku toho môže aj pri vypnutom

▶

prúdovom zdroji dôjsť ku skratu. Toto vedie k následnému zahriatiu, zapáleniu alebo explózii akumulátora.

NEBEZPEČENSTVO!

Nebezpečenstvo v dôsledku nesprávnej obsluhy a nesprávne vykonaných prác.

Následkom môžu byť vážne poranenia alebo materiálne škody.

Prúdový zdroj neotvárajte.

▶

Prúdový zdroj smie otvoriť len Fronius servisný technik.

▶

Na výmenu akumulátora odovzdajte prúdový zdroj Fronius servisnému par-

▶

tnerovi.

Skladovanie a preprava

Životnosť akumulátora

Pri skladovaní a preprave prúdového zdroja vezmite do úvahy podmienky okolitého prostredia v odseku Technické údaje od strany 67.

Špeciálne pri dlhšom skladovaní prúdového zdroja dodržiavajte nasledujúce body:

prúdový zdroj skladujte iba v nabitom stave. Ideálny stav nabitia je v rozsahu

50 a 80 %, optimálna teplota skladovania: 0 °C až +20 °C (+32 °F až +68 °F),

prúdový zdroj dobite znovu minimálne raz za pol roka.

Pri preprave prúdového zdroja je potrebné dodržiavať príslušné národné smernice. Pri preprave dodržiavajte nasledujúce bezpečnostno-technické údaje:

Trieda nebezpečných látok: 9

Kód klasifikácie: M4

Kategória obalu: II

UPOZORNENIE!

Životnosť akumulátora závisí výlučne od spôsobu zaobchádzania s ním.

Preto je mimoriadne dôležité, ako a za akých podmienok sa akumulátor prevádzkuje a skladuje.

Inteligentné funkcie prúdového zdroja (pozri odsek Funkcie zariadenia na ochra-

nu akumulátora na strane 31) prispievajú vo veľkej miere k predĺženiu životnosti

akumulátora.

Ak chcete dosiahnuť maximálnu životnosť akumulátora, je potrebné bezpodmienečne dodržiavať tieto body:

Po každom vybití akumulátor znovu dobite.

S nabíjaním počkajte, až kým nie je akumulátor úplne vybitý.

Prúdový zdroj chráňte pred extrémnymi vplyvmi.

Optimálne podmienky okolitého prostredia pre prevádzku:

Teplota: +15 °C až +25 °C (+59 °F až +77 °F)

Vlhkosť vzduchu: 50 %

Okolitý vzduch: bez prachu, agresívnych pár alebo plynov.

Ak prúdový zdroj nepoužívate, pravidelne ho nabíjajte.

Prúdový zdroj minimálne raz za 6 mesiacov skontrolujte a v prípade potreby

dobite.

Funkcie zariadenia na ochranu akumulátora

Všeobecné informácie

Ochrana proti hlbokému vybitiu

Funkcie zariadenia na ochranu akumulátora slúžia na:

zvýšenie životnosti akumulátora,

ochranu akumulátora pred dlhodobými poškodeniami,

zaistenie prevádzkovej bezpečnosti prúdového zdroja.

Prúdový zdroj disponuje ochranou proti hlbokému vybitiu, ktorá používateľa pri príliš nízkom stave nabitia akumulátora varuje a prúdový zdroj sa odpojí.

Funkcia ochrany proti hlbokému vybitiu:

Ak je vyčerpaná kapacita akumulátora:

po troch sekundách sa prúdový zdroj automaticky vypne.

Nebezpečenstvo v dôsledku dlhšieho skladovania akumulátora vo vybitom stave.

Následkom môže byť poškodenie akumulátora.

Ak sa aktivuje ochrana proti hlbokému vybitiu, prúdový zdroj okamžite nabi-

▶

te!

blikajú všetky prvky zobrazenia kapacity akumulátora,

na displeji sa zobrazuje „Lo“,

nie je viac možná zváracia prevádzka,

POZOR!

Automatické vypnutie

Automatické vypnutie zabraňuje nepotrebnej spotrebe prúdu a predlžuje tak efektívnu dobu prevádzky s nabíjaním akumulátora.

Ak sa prúdový zdroj určitý čas nepoužíva alebo neobsluhuje, prúdový zdroj sa samočinne vypne.

Pre revitalizáciu prúdového zdroja je potrebné na min. 2 sekundy stlačiť tlačidlo ZAP/VYP.

UPOZORNENIE!

Zo závodu je nastavených 15 minút až po automatické vypnutie (ak sa 15 minút nevykoná žiadne zváranie, prúdový zdroj sa automaticky vypne).

Táto hodnota sa môže meniť v ponuke Setup prostredníctvom parametra tSd.

Monitorovanie teploty

Monitorovanie teploty zabraňuje nabíjaniu alebo vybíjaniu akumulátora, ak sa teplota akumulátora nachádza mimo povoleného rozsahu.

Nabíjačka disponuje interným manažmentom teploty

Od 30 °C: Ochrana pred prehriatím nabíjačky samočinným ponížením výkonu

(Derating). Od 45 °C je možné len štandardné nabíjanie na zvýšenie životnosti aku-

mulátora. Od 70 °C sa prúdový zdroj vypne.

Pod 0 °C nie je nabíjanie možné. Zváranie je možné v závislosti od výšky

prúdu. Dva dodatočné snímače priamo na výkonovom diele.

Nízka teplota

Ak nie je dosiahnutý povolený rozsah teploty akumulátora, v princípe nie je možný žiadny režim zvárania alebo nabíjania.

Ochrana pred prebíjaním

Nadmerná teplota

Režim nabíjania je znovu možný, až keď je teplota akumulátora nižšia ako +45 °C.

Ak sa prekročí povolený rozsah teploty akumulátora:

svieti indikácia teploty, na displeji sa zobrazí „hot“,

režim zvárania alebo nabíjania nie je možný dovtedy, kým nezhasne indikácia

teploty (kým nie je akumulátor vychladený).

Ak je akumulátor plne nabitý, nabíjačka sa samočinne vypne a prejde do prevádzkového režimu udržiavacieho nabíjania.

Bližšie informácie o spôsobe fungovania nabíjačky a jednotlivých prevádzkových režimov sú uvedené v opise nabíjačky od strany 69.

Pred uvedením do prevádzky

Bezpečnosť

Použitie podľa určenia

NEBEZPEČENSTVO!

Nebezpečenstvo v dôsledku nesprávnej obsluhy a nesprávne vykonaných prác.

Následkom môžu byť vážne poranenia osôb a materiálne škody.

Všetky práce a funkcie opísané v tomto dokumente smie vykonávať iba tech-

▶

nicky vyškolený odborný personál. Prečítajte si celý dokument tak, aby ste mu porozumeli.

▶

Prečítajte si všetky bezpečnostné predpisy a dokumentáciu pre používateľa k

▶

tomuto zariadeniu a všetkým systémovým komponentom tak, aby ste im porozumeli.

Prúdový zdroj je určený výlučne na zváranie obaľovanou elektródou a na zváranie TIG. Nabíjanie integrovaného akumulátora sa smie vykonávať iba pomocou nabíjačky Fronius ActiveCharger 1000. Iné použitie alebo použitie presahujúce tento rámec platí ako používanie v rozpore s určením. Za takto vzniknuté škody výrobca neručí.

K použitiu podľa určenia takisto patrí:

kompletné prečítanie tohto návodu na obsluhu,

dodržiavanie všetkých pokynov a bezpečnostných predpisov uvedených

v tomto návode na obsluhu, dodržiavanie inšpekčných a údržbových prác.

Pokyny na inštalovanie

NEBEZPEČENSTVO!

Nebezpečenstvo preklopenia alebo padnutia zariadenia.

Následkom môžu byť vážne poranenia osôb a materiálne škody.

Zariadenie stabilne postavte na rovný pevný poklad.

▶

Po montáži skontrolujte, či sú všetky skrutkové spoje pevne utiahnuté.

▶

Zariadenie je odskúšané podľa stupňa krytia IP 23, to znamená:

ochranu proti vniknutiu pevných cudzích telies väčších ako Ø 12,5 mm

(.49 in.), ochranu proti striekajúcej vode až do uhla 60° od kolmice.

Chladiaci vzduch

Zariadenie musí byť umiestnené tak, aby mohol chladiaci vzduch nerušene prúdiť cez otvory na prednej a zadnej strane.

Prach

Dávajte pozor na to, aby ventilátor nenasal do zariadenia prípadný kovový prach. Napríklad pri brúsení.

Prevádzka na voľnom priestranstve

Toto zariadenie sa s ohľadom na stupeň krytia IP 23 môže nainštalovať a prevádzkovať na voľnom priestranstve. Vyhnite sa bezprostrednému účinku vlhkosti (napr. v dôsledku dažďa).

Elektrická prípojka

Pred prvým uvedením do prevádzky

Zariadenie je vhodné pre prevádzku v elektrickej sieti iba prostredníctvom nabíjačky Fronius ActiveCharger 1000 (= hybridná prevádzka, pozri aj Prevádz-

kové režimy na strane 78).

UPOZORNENIE!

Pri prevádzkovaní s nesprávnymi nabíjačkami strácajú platnosť všetky záručné nároky.

Ak je akumulátor úplne nabitý:

Po pripojení bliká na prúdovom zdroji zobrazenie kapacity akumulátora

pri aktuálnom stave nabitia – akumulátor sa nabíja.

na nabíjačke svieti zobrazenie COMPLETED,

na prúdovom zdroji svietia všetky prvky zobrazenia kapacity akumulátora, prúdový zdroj sa môže uviesť do prevádzky.

Ovládacie prvky a prípojné miesta

(1)

(2) (3)

(4)

(5)

(6)

(7)

(8)

Bezpečnosť

Prípojky a mechanické komponenty

NEBEZPEČENSTVO!

Nebezpečenstvo v dôsledku nesprávnej obsluhy a nesprávne vykonaných prác.

Následkom môžu byť vážne poranenia osôb a materiálne škody.

Všetky práce a funkcie opísané v tomto dokumente smie vykonávať iba tech-

▶

nicky vyškolený odborný personál. Prečítajte si celý dokument tak, aby ste mu porozumeli.

▶

Prečítajte si všetky bezpečnostné predpisy a dokumentáciu pre používateľa k

▶

tomuto zariadeniu a všetkým systémovým komponentom tak, aby ste im porozumeli.

V dôsledku aktualizácií softvéru môžu byť vo vašom zariadení dostupné funkcie, ktoré nie sú opísané v tomto návode na obsluhu, alebo opačne. Okrem toho sa môžu niektoré zo zobrazení nepatrne líšiť od ovládacích prvkov na vašom zariadení. Princíp činnosti týchto ovládacích prvkov je však identický.

(1) (-) prúdová zásuvka

s bajonetovým uzáverom

(2) Prípojka TMC (TIG Multi Connector)

(3) (+) prúdová zásuvka

s bajonetovým uzáverom

(4) Nosný popruh

(5) Popruh na káble

na uchytenie sieťového a zváracieho kábla Nepoužívajte ho na prepravu zariadenia!

(6) Prípojka nabíjačky

(7) Vzduchový filter

(8) Prípojka ochranného plynu

Použitie prúdových prípojok v závislosti od zváracieho postupu:

zváranie obaľovanou elektródou (v závislosti od typu elektródy)

(+) prúdová zásuvka pre kábel držiaka elektródy alebo uzemňovací kábel (-) prúdová zásuvka pre kábel držiaka elektródy alebo uzemňovací kábel,

zváranie TIG

(+) zásuvka pre uzemňovací kábel (-) zásuvka pre zvárací horák. Prípojka TMC pre riadiacu prípojku zváracieho horáka Fronius.

Ovládací panel

(10)

(8)

(7)

(3)

(4)

(5)

(6)

(11)

(9)

(1)

(2)

(1) Zobrazenie hodnoty nastavenia

zobrazuje, ktorá hodnota nastavenia je zvolená:

Dynamika Zvárací prúd Funkcia SoftStart/HotStart Pulzné zváranie TIG/zváranie s impulzným oblúkom

(2) Zobrazenie jednotky

zobrazuje jednotku hodnoty, ktorá sa aktuálne mení pomocou nastavovacieho kolieska (8):

Percentá

Napätie (volt) Frekvencia (hertz)

Čas (sekundy)

(3) Zobrazenie kapacity akumulátora

zobrazuje stav nabitia akumulátora:

Akumulátor plne nabitý Kapacita akumulátora 75 % Kapacita akumulátora 50 % Kapacita akumulátora 25 %

Akumulátor vybitý Akumulátor ihneď nabite!

Zobrazuje prevádzkový režim:

svieti,

v čisto zváracej prevádzke,

pri udržiavacom nabíjaní.

Okrem toho bliká prúžok v prevádzkových režimoch

nabíjanie,

rýchle nabíjanie,

hybridná prevádzka.

(4) Displej (5) Zobrazenie zváracieho postupu

zobrazuje, ktorý zvárací postup je zvolený:

Zváranie obaľovanou elektródou Zváranie obaľovanou elektródou s celulózovou elektródou Zváranie TIG rezervované pre špeciálne programy

(6) Tlačidlo zváracieho postupu

na výber zváracieho postupu

(7) Tlačidlo ZAP/VYP

na zapnutie a vypnutie prúdového zdroja. Tlačidlo sa musí držať stlačené min. 2 sekundy, aby zareagovalo (ochrana pred neúmyselným stlačením).

(8) Nastavovacie koliesko (9) Zobrazenie TAC

svieti, ak je aktivovaná funkcia stehovania (možné iba pri variante zariadenia TIG vo zváracom postupe TIG).

(10) Tlačidlo hodnoty nastavenia

na výber požadovanej hodnoty nastavenia (1)

(11) Zobrazenia stavu

slúžia na zobrazenie rôznych prevádzkových stavov prúdového zdroja:

VRD – svieti, keď je k dispozícii bezpečnostné zariadenie VRD

(voliteľne) a na zváracie svorky dolieha znížené bezpečnostné napätie.

Setup – svieti v režime Setup. Teplota – prúdový zdroj sa nachádza mimo povoleného rozsahu

teploty.

Porucha – pozri aj odsek Odstránenie poruchy od strany 61.

Zváranie tyčovou elektródou

Príprava

Pre vypnutie prúdového zdroja stlačte tlačidlo ZAP/VYP min. na 2 sekun-

dy.

Zobrazenia zhasnú.

V závislosti od typu elektródy zasuňte prúdový konektor uzemňovacieho kábla do prúdovej zásuvky (+) alebo (-) a otočením doprava ho zaistite.

Druhým koncom uzemňovacieho kábla vytvorte spojenie k zvarencu. V závislosti od typu elektródy zasuňte prúdový konektor držiaka elektródy do

prúdovej zásuvky (+) alebo (-) a otočením doprava ho zaistite. Obaľovanú elektródu vložte do držiaka elektródy.

NEBEZPEČENSTVO!

Nebezpečenstvo zásahu elektrickým prúdom.

Následkom môžu byť vážne poranenia osôb a materiálne škody.

Hneď ako je prúdový zdroj zapnutý, vedie elektróda napätie v držiaku

▶

elektródy. Dbajte na to, aby sa elektróda nedotkla osôb ani elektricky vodivých alebo uzemnených častí (napr. skrine...).

Pre zapnutie prúdového zdroja stlačte tlačidlo ZAP/VYP min. na 2 sekun-

dy:

zobrazenie zváracieho prúdu sa rozsvieti,

displej zobrazuje nastavený zvárací prúd.

Zváranie obaľovanou elektródou

Funkcia Softstart/Hotstart

Funkcia slúži na nastavenie štartovacieho prúdu.

Rozsah nastavenia: 0 – 200 %

Spôsob fungovania:

Zvárací prúd sa pritom na začiatku zvárania v závislosti od nastavenia o 0,5 sekundy zníži (Softstart) alebo zvýši (Hotstart). Zmena sa pritom uvádza v percentách nastaveného zváracieho prúdu.

Tlačidlom Zvárací postup vyberte jeden z nasledujúcich postupov:

Zváranie obaľovanou elektródou – po výbere svieti zobrazenie zvára-

nia obaľovanou elektródou

Zváranie obaľovanou elektródou s celulózovou elektródou – po výbe-

re svieti zobrazenie zvárania obaľovanou elektródou s celulózovou elektródou

Tlačidlo hodnoty nastavenia stláčajte dovtedy, kým

sa rozsvieti zobrazenie zváracieho prúdu.

Pomocou nastavovacieho kolieska vyberte intenzitu prúdu.

Prúdový zdroj je pripravený na zváranie.

Dobu štartovacieho prúdu je možné meniť v ponuke Setup prostredníctvom parametra Hti, pozri Parametre pre zváranie obaľovanou elektródou na strane 50.

Nastavenie štartovacieho prúdu:

I (A)

90A

0,5 s 1 s 1,5 s

120A

Tlačidlo hodnoty nastavenia stláčajte dovtedy, kým

sa rozsvieti zobrazenie Softstart/Hotstart.

Nastavovacie koliesko otáčajte dovtedy, kým sa dosiahne požadovaná hod-

nota.

Prúdový zdroj je pripravený na zváranie.

UPOZORNENIE!

Maximálny prúd horúceho štartu je obmedzený na 180 A.

Príklady:

(nastavený zvárací prúd = 100 A)

100 % Štartovací prúd = 100 A Funkcia je deaktivovaná

80 % Štartovací prúd = 80 A Softstart

135 % Štartovací prúd = 135 A Hotstart

200 % Štartovací prúd = 180 A Hotstart (dosiahnutá maximálna hranica prúdu!)

Znaky funkcie Softstart:

Zníženie tvorby pórov pri určitých

typoch elektród.

Príklad pre funkciu horúceho štartu

Znaky funkcie horúci štart:

Zlepšenie zapaľovacích vlastností,

aj pri elektródach so zlými zapaľovacími vlastnosťami. Lepšie natavenie základného mate-

riálu v štartovacej fáze, vďaka tomu menej studených miest. Podstatná eliminácia vtrúsenín

trosky.

Dynamika Aby sa dosiahol optimálny výsledok zvárania, treba vo viacerých prípadoch nasta-

viť dynamiku.

Rozsah nastavenia: 0 – 100 (zodpovedá zvýšeniu prúdu 0 – 200 A)

Spôsob fungovania:

V momente prenosu kvapky alebo v prípade skratu sa vykonáva krátkodobé zvýšenie intenzity prúdu pre získanie stabilného elektrického oblúka. Ak hrozí, že tyčová elektróda prepadne do tavného kúpeľa, zabráni toto opatrenie stuhnutiu tavného kúpeľa, ako aj dlhšiemu vyskratovaniu elektrického oblúka. Týmto sa do značnej miery vylúči zalepenie tyčovej elektródy.

Nastavenie dynamiky:

Tlačidlo hodnoty nastavenia stláčajte dovtedy, kým

sa rozsvieti zobrazenie dynamiky.

Nastavovacie koliesko otáčajte dovtedy, kým sa dosiahne požadovaná hod-

nota korekcie.

Prúdový zdroj je pripravený na zváranie.

UPOZORNENIE!

Maximálna dynamika prúdu je obmedzená na 180 A.

Príklady:

dynamika = 0

dynamika deaktivovaná;

mäkší elektrický oblúk bez rozstrekov;

dynamika = 20

dynamika so zvýšením prúdu 40 A;

tvrdší a stabilnejší elektrický oblúk;

nastavený zvárací prúd = 100 A / dynamika = 60

dynamika teoreticky so zvýšením prúdu 120 A;

skutočné zvýšenie prúdu iba 80 A, keďže sa dosiahla hranica maximálne-

ho prúdu!

Druhy režimu TIG

I-1

GPo

GPr

1 2 3

tdowntup

Symboly a vysvetlenie

tlačidlo horáka potiahnite dozadu a podržte

uvoľnite tlačidlo horáka smerom dopredu

tlačidlo horáka potlačte dopredu a podržte

uvoľnite tlačidlo horáka smerom dozadu

Nastaviteľné parametre:

GPo: Čas doprúdenia plynu

I-S: Fáza štartovacieho prúdu – opatrné ohrievanie nízkym zváracím prúdom,

aby sa správne polohoval prídavný materiál I-E: Fáza koncového prúdu – na zabránenie trhlinám alebo lunkerom kon-

cového krátera I-1: Fáza hlavného prúdu (fáza zváracieho prúdu) – rovnomerné vnášanie

tepla do základného materiálu vyhriateho predtým vneseným teplom I-2: Fáza klesajúceho prúdu – prechodné zníženie zváracieho prúdu na za-

bránenie lokálnemu prehriatiu základného materiálu

Nenastaviteľné parametre:

GPr: Čas predfuku plynu

tup: Fáza UpSlope – plynulé zvýšenie zváracieho prúdu

Trvanie = 0,5 sekundy

: Fáza DownSlope – plynulé zníženie zváracieho prúdu

down

Trvanie = 0,5 sekundy tS: Čas štartovacieho prúdu

tE: Čas koncového prúdu

2-taktný režim Pre aktiváciu 2-taktného režimu pozri na strane .

Volfrámovú elektródu nasaďte na zvarenec, potom tlačidlo horáka potiahnite

dozadu a podržte => ochranný plyn prúdi.

Volfrámovú elektródu nadvihnite => elektrický oblúk horí.

I-1

GPr

I-S

I-E

I-2

GPo

I-1

tdown tets

1 2 3 4 5 6 7

tup

Uvoľnite tlačidlo horáka => koniec zvárania.

4-taktný režim Pre aktiváciu 4-taktného režimu pozri na strane .

4-taktný režim s prechodným znížením I-2

Pri prechodnom znížení zvárač pomocou tlačidla horáka počas fázy hlavného prúdu zníži zvárací prúd na nastavený znížený prúd I-2.

Volfrámovú elektródu nasaďte na zvarenec, potom tlačidlo horáka potiahnite

dozadu a podržte => ochranný plyn prúdi. Nadvihnite volfrámovú elektródu => štart zvárania so štartovacím prúdom I-

S. Uvoľnite tlačidlo horáka => zváranie s hlavným prúdom I-1.

Tlačidlo horáka potlačte dopredu a podržte => aktivovanie prechodného

zníženia so zníženým prúdom I-2. Uvoľnite tlačidlo horáka => zváranie s hlavným prúdom I-1.

Tlačidlo horáka potiahnite dozadu a podržte => zníženie na koncový prúd I-E.

Uvoľnite tlačidlo horáka => koniec zvárania.

Zváranie TIG

max. 5 bar (72 psi)

Všeobecne

Pripojenie plynovej fľaše

UPOZORNENIE!

Pri zvolenom postupe Zváranie TIG nepoužívajte čisto volfrámové elektródy (identifikačná farba: zelená).

NEBEZPEČENSTVO!

Nebezpečenstvo v dôsledku prevrhnutých plynových ﬂiaš.

Následkom môžu byť vážne poranenia osôb alebo materiálne škody.

Fľaše s ochranným plynom postavte na stabilný rovný a pevný podklad. Fľaše

▶

s ochranným plynom zaistite proti prevráteniu. Dodržte bezpečnostné predpisy výrobcu plynovej fľaše.

▶

Príprava

Ak chcete vypnúť prúdový zdroj, stlačte tlačidlo ZAP/VYP min. na 2 se-

kundy.

Zobrazenia zhasnú.

Prúdový konektor zváracieho horáka TIG zasuňte do prúdovej zásuvky (-) a zaistite pootočením doprava.

TMC konektor zváracieho horáka TIG zasuňte do prípojky TMC prúdového zdroja.

Zvárací horák osaďte podľa návodu na obsluhu zváracieho horáka. Prúdový konektor uzemňovacieho kábla zasuňte do prúdovej zásuvky (+)

a zaistite otočením doprava.

Druhým koncom uzemňovacieho kábla vytvorte spojenie k zvarencu.

Nastavenie tlaku plynu

NEBEZPEČENSTVO!

Nebezpečenstvo zásahu elektrickým prúdom.

Následkom môžu byť vážne poranenia osôb a materiálne škody.

Hneď ako sa prúdový zdroj zapne, je elektróda vo zváracom horáku pod

▶

napätím. Dbajte na to, aby sa elektróda nedotkla osôb ani elektricky vodivých alebo uzemnených častí (napr. skrine, ...).

Ak chcete zapnúť prúdový zdroj, stlačte tlačidlo ZAP/VYP min. na 2 se-

kundy.

Rozsvieti sa zobrazenie zváracieho prúdu.

Displej zobrazuje nastavený zvárací prúd.

Zvárací horák s tlačidlom horáka (a konektorom TMC):

Stlačte tlačidlo horáka.

Ochranný plyn prúdi.

Pomocou regulačného ventilu na-

stavte požadované množstvo plynu.

Uvoľnite tlačidlo horáka.

Zváranie TIG

Zvárací horák s tlačidlom horáka (a konektorom TMC)

Pomocou tlačidla zváracieho postupu zvoľte zváranie TIG.

Zobrazenie zvárania TIG sa rozsvieti.

Tlačidlo hodnoty nastavenia stláčajte dovtedy, kým

sa rozsvieti zobrazenie zváracieho prúdu.

Zvárací prúd nastavte pomocou nastavovacieho kolieska.

Pri použití zváracieho horáka s tlačidlom horáka a konektorom TMC (s výrobným nastavením 2-taktný režim):

Plynovú hubicu nasaďte na miesto zapaľovania tak, aby medzi volfrámovou

elektródou a zvarencom zostával odstup približne 2 až 3 mm (5/64 až 1/8 in.). Zvárací horák pomaly napriamujte, až kým sa volfrámová elektróda nedotkne

zvarenca. Potiahnutie tlačidla horáka dozadu a podržanie

Ochranný plyn prúdi.

Zvárací horák nadvihnite a natočte do normálnej polohy.

Elektrický oblúk horí.

Vykonajte zváranie.

4 6 7

TIG Comfort

1 2 3 4 5

Stop

Bližšie informácie o aktivácii a nastavení funkcie TIG Comfort Stop nájdete v časti Zváracie parametre TIG od strany 52.

Spôsob fungovania a použitie funkcie TIG Comfort Stop:

zváranie

nadvihnutie zváracieho horáka počas zvárania

elektrický oblúk sa zreteľne predĺži

spustenie zváracieho horáka nadol

elektrický oblúk sa zreteľne skráti

spustí sa funkcia TIG Comfort Stop

zachovanie výšky zváracieho horáka

zvárací prúd sa pílovitým priebehom znižuje (Down Slope), až kým elek-

trický oblúk nezhasne.

Počkajte na čas doprúdenia plynu a zvárací horák nadvihnite od zvarenca.

tdown

Max. A

70 A

(1)

(2)

1 2

3 4 5+

Priebeh zváracieho prúdu a predfuku plynu pri aktivovanej funkcii TIG Comfort Stop

(1) Predfuk plynu (2) Doprúdenie plynu

DownSlope:

Čas DownSlope t

Doprúdenie plynu:

Doprúdenie plynu je možné v ponuke Setup zmeniť prostredníctvom hodnoty „GPo“, pozri časť Zváracie parametre TIG na strane 52.

predstavuje 0,5 sekundy a nemôže sa prestaviť.

down

Pulzné zváranie

1/F-P

I-P

I-G

down

I-S

I-E

dcY

TIG

Pulzné zváranie TIG je zváranie TIG s pulzujúcim zváracím prúdom. Používa sa na zváranie oceľových rúr v nútenej polohe alebo na zváranie tenkých plechov.

Pri týchto použitiach nemusí byť zvárací prúd nastavený na začiatku procesu zvárania vždy výhodný pre celú operáciu zvárania:

pri príliš nízkej intenzite prúdu nebude základný materiál dostatočne nata-

vený, pri prehrievaní hrozí nebezpečenstvo, že tekutý tavný kúpeľ bude od-

kvapkávať.

Rozsah nastavenia: 0,5 – 990 Hz

Spôsob fungovania:

Nízky základný prúd I-G stúpa po prudkom vzostupe na značne vyšší impulzný prúd I-P a po čase dcY (Duty-Cycle) znovu klesá na základný prúd I-G. Pritom v strede vzniká hlavný prúd I-1. Pri pulznom TIG zváraní sa malé úseky zváraného miesta rýchlo natavia a znovu aj rýchlo stuhnú.

Aktivácia pulzného zvárania TIG/nastavenie frekvencie impulzov:

Tlačidlo hodnoty nastavenia stláčajte dovtedy, kým

sa rozsvieti zobrazenie pulzného TIG zvárania.

Nastavovacie koliesko otáčajte dovtedy, kým sa dosiahne požadovaná hod-

nota frekvencie (Hz)

Prúdový zdroj je pripravený na zváranie

Pulzné zváranie TIG – priebeh zváracieho prúdu

Legenda: I-P Impulzný prúd

I-S štartovací prúd F-P Frekvencia impulzov *) I-E Koncový prúd dcY Duty-Cycle

Down

UpSlope I-G Základný prúd

Down Slope I-1 Hlavný prúd

*) (1/F-P = odstup v čase medzi dvoma impulzmi)

Funkcia stehova-

tAC

I-1

down

I-S

I-E

nia

Pre aktiváciu a nastavenie funkcie stehovania pozrite odsek Funkcia stehovania

(tACking) na strane 53.

Funkcia stehovania je k dispozícii len pre postup „zváranie TIG DC“.

Len čo sa pre nastavovací parameter Setup tAC (stehovanie) nastaví určitá

doba, sú všetky prevádzkové režimy obsadené funkciou stehovania. Základný priebeh týchto prevádzkových režimov zostáva nezmenený.

Počas tejto doby je k dispozícii pulzný zvárací prúd, ktorý optimalizuje

vzájomné stekanie tavných kúpeľov pri stehovaní dvojice konštrukčných dielov.

Spôsob fungovania funkcie stehovania – priebeh zváracieho prúdu

Legenda:

tAC Doba trvania pulzného zváracieho prúdu pre stehovací postup I-S Štartovací prúd I-E Koncový prúd t

Down

UpSlope

DownSlope

I-1 Hlavný prúd

UPOZORNENIE!

Pre pulzný zvárací prúd platí:

Prúdový zdroj automaticky reguluje pulzné parametre v závislosti od nasta-

▶

veného hlavného prúdu I-1. Nemusia sa nastavovať žiadne pulzné parametre.

▶

Pulzný zvárací prúd začína:

po uplynutí fázy štartovacieho prúdu IS,

s fázou UpSlope tup.

Po uplynutí času tAC sa zvára ďalej s konštantným zváracím prúdom, k dispozícii sú prípadne nastavené pulzné parametre.

Ponuka Setup (Nastavenie)

Vstup do ponuky Setup

Zmena parametrov

Pomocou tlačidla Zvárací postup zvoľte taký postup, pre ktorý sa majú

zmeniť parametere Setup:

zváranie obaľovanou elektródou

zváranie obaľovanou elektródou s celulózovou elektródou

zváranie TIG

+ Súčasne stlačte hodnotu nastavenia a tlačidlo zváracieho postupu.

Po uvoľnení tlačidiel sa v ponuke Setup zobrazí skratka prvého paramet-

ra.

Nastavovacie koliesko otáčajte pre výber požadovaného parametra.

Nastavovacie koliesko stlačte pre zobrazenie nastavenej hodnoty

parametra.

Odchod z ponuky Setup

Parametre pre zváranie obaľovanou elektródou

Nastavovacie koliesko otáčajte pre zmenu hodnoty.

Nastavená hodnota je okamžite aktívna.

Výnimka: Pri obnove výrobného nastavenia je potrebné nastavo-

vacie koliesko po zmene hodnoty stlačiť pre aktiváciu zmeny.

Nastavovacie koliesko stlačte pre návrat späť do zoznamu paramet-

rov.

Stlačte tlačidlo hodnoty nastavenia alebo

zváracieho postupu pre odchod z ponuky Setup.

Doba štartovacieho prúdu

0,1 - 1,5 Sekundy pre funkciu Softstart/Hotstart Výrobné nastavenie: 0,5 sekundy

Anti-Stick

On / OFF Pri aktivovanej funkcii Anti-Stick sa v prípade skratu (prilepenie elektródy) elektrický oblúk po 1,5 sekunde vypne. Výrobné nastavenie: ON (aktivované)

Napätie odtrhnutia (U cut off)

25 - 80 Volty Slúži na stanovenie, pri akej dĺžke elektrického oblúka je proces zvárania na konci. Zváracie napätie stúpa s dĺžkou elektrického oblúka. Pri dosiahnutí tu nastaveného napätia sa elektrický oblúk vypne. Výrobné nastavenie: 45 V

Verzia softvéru

Úplné číslo verzie aktuálneho softvéru je rozdelené na viacero zobrazení displeja a je možné ho vyvolať otáčaním nastavovacieho kolieska.

Automatické vypnutie (time Shut down)

300 - 900 Sekundy / OFF Ak sa prúdový zdroj počas nastaveného času nepoužíva alebo neobsluhuje, prúdový zdroj sa samočinne vypne. Výrobné nastavenie: 900 sekúnd

Výrobné nastavenie (FACtory)

Tu je možné prúdový zdroj vrátiť späť na výrobné nastavenia. no / YES / ALL

Prerušenie obnovy

Obnova parametrov pre nastavený zvárací postup na výrobné nastavenie

Obnova parametrov pre všetky zváracie postupy na výrobné nastavenie

Na obnovu výrobného nastavenia je potrebné zvolenú hodnotu potvrdiť stlačením nastavovacieho kolieska!

Zváracie parametre TIG

Prevádzkový režim (trigger mode)

OFF/2t/4t

Prevádzka so zváracím horákom bez tlačidla horáka

2-taktný režim

4-taktný režim

Výrobné nastavenie: 2 t

Štartovací prúd (I-Start)

1 – 200 percent Tento parameter je k dispozícii iba vo 4-taktnom režime (tri = 4t). Výrobné nastavenie: 50 %

Znížený prúd

1 – 200 percent Tento parameter je k dispozícii iba vo 4-taktnom režime (tri = 4t). Výrobné nastavenie: 50 %

Koncový prúd (I-End)

1 – 100 percent Tento parameter je k dispozícii iba vo 4-taktnom režime (tri = 4t). Výrobné nastavenie: 50 %

Čas doprúdenia plynu (Gas Post ﬂow)

0,2 – 9,9 sekúnd Časový interval, počas ktorého plyn prúdi po konci zvárania. Výrobné nastavenie: 9,9 sekundy

Citlivosť Comfort Stop (Comfort Stop Sensitivity)

0,3 – 2,0 V/OFF Tento parameter je k dispozícii iba vtedy, keď je parameter tri nastavený na možnosť OFF (VYP). Výrobné nastavenie: OFF

Podrobnosti nájdete v odseku TIG Comfort Stop od strany 46.

Odtrhovacie napätie (U cut off)

12 – 35 V Slúži na stanovenie toho, pri akej dĺžke elektrického oblúka je proces zvárania na konci. Zváracie napätie stúpa s dĺžkou elektrického oblúka. Pri dosiahnutí tu nastaveného napätia sa elektrický oblúk vypne. Tento parameter je k dispozícii iba vtedy, ak sú parametre tri a CSS nastavené na možnosť OFF. Výrobné nastavenie: 15 V

Funkcia stehovania (tACking)

0,1 – 9,9 sekúnd/OFF Výrobné nastavenie: ON

Podrobnosti nájdete v odseku Funkcia stehovania na strane 49.

Verzia softvéru

Úplné číslo verzie aktuálneho softvéru je rozdelené na viacero zobrazení displeja a je možné ho vyvolať otáčaním nastavovacieho kolieska.

Automatické vypnutie (time Shut down)

300 – 900 sekúnd/OFF Ak sa prúdový zdroj počas nastaveného času nepoužíva alebo neobsluhuje, prúdový zdroj sa samočinne vypne. Výrobné nastavenie: 900 sekúnd

Výrobné nastavenie (FACtory)

no/YES/ALL Tu je možné obnoviť výrobné nastavenia prúdového zdroja.

Prerušenie obnovy

Obnova parametrov pre nastavený zvárací postup na výrobné nastavenie

Obnova parametrov pre všetky zváracie postupy na výrobné nastavenie

Ak chcete obnoviť výrobné nastavenia, je potrebné zvolenú hodnotu potvrdiť stlačením nastavovacieho kolieska!

Bezpečnostné zariadenie VRD (voliteľné)

Všeobecné informácie

Funkcia

VRD je dodatočné bezpečnostné zariadenie a bráni čo najväčšej možnej miere vzniku výstupných napätí, ktoré by mohli ohrozovať ľudí. VRD = Voltage Reduction Device = zariadenie na zníženie napätia.

Odpor zváracieho obvodu je väčší ako minimálny odpor tela (väčší alebo rovný 200 ohm):

VRD je aktívne

napätie chodu naprázdno je obme-

dzené na 14 V

VRD je aktívne

VRD nie je aktívne

Odpor zváracieho obvodu je menší ako minimálny odpor tela (menší ako 200 ohm):

zobrazenie VRD svieti

Príklad: neúmyselný dotyk oboch zváracích zásuviek naraz nespôsobí žiadne nebezpečenstvo.

VRD nie je aktívne bez obmedzenia výstupného napätia, aby sa zaistil dostatočný zvárací výkon zobrazenie VRD nesvieti Príklad: spustenie zvárania

UPOZORNENIE!

Do 0,3 sekundy od konca zvárania:

VRD je znova aktívne

▶

obmedzenie výstupného napätia na 14 V je znovu zaručené

▶

Ošetrovanie a údržba

Bezpečnosť

NEBEZPEČENSTVO!

Nebezpečenstvo v dôsledku nesprávnej obsluhy a nesprávne vykonaných prác.

Následkom môžu byť vážne poranenia osôb a materiálne škody.

Všetky práce a funkcie opísané v tomto dokumente smie vykonávať iba tech-

▶

nicky vyškolený odborný personál. Prečítajte si celý dokument tak, aby ste mu porozumeli.

▶

Prečítajte si všetky bezpečnostné predpisy a dokumentáciu pre používateľa k

▶

tomuto zariadeniu a všetkým systémovým komponentom tak, aby ste im porozumeli.

NEBEZPEČENSTVO!

Nebezpečenstvo zásahu elektrickým prúdom.

Následkom môžu byť vážne poranenia osôb a materiálne škody.

Pred začiatkom prác vypnite všetky používané zariadenia a komponenty a od-

▶

pojte ich od elektrickej siete. Všetky používané zariadenia a komponenty zaistite proti opätovnému zapnu-

▶

tiu. Po otvorení zariadenia pomocou vhodného meracieho prístroja sa uistite, že

▶

elektricky nabité konštrukčné diely (napr. kondenzátory) sú vybité.

NEBEZPEČENSTVO!

Nebezpečenstvo v dôsledku nesprávnej obsluhy a nesprávne vykonaných prác.

Následkom môžu byť vážne poranenia osôb a materiálne škody.

Prúdový zdroj neotvárajte. Prúdový zdroj smie otvárať iba servisný technik

▶

Fronius. Pre výmenu akumulátora odovzdajte zariadenie Fronius servisnému partne-

▶

rovi.

Všeobecne Zariadenie za normálnych prevádzkových podmienok vyžaduje iba minimálne

ošetrenie a údržbu. Dodržiavanie niektorých bodov je však nevyhnutné, aby sa zváracie zariadenie udržalo pripravené na prevádzku počas dlhých rokov.

Pri každom uvedení do prevádzky

Prekontrolujte prípadné poškodenie nabíjacieho kábla, zváracieho horáka/

držiaka elektródy a uzemňovacieho spojenia. Poškodené komponenty vymeňte. Zaistite, aby sa okolo prístroja zachovala vzdialenosť 0,5 m (1 ft. 8 in.), aby

ním mohol bez zábran smerom k nemu prúdiť a unikať chladiaci vzduch.

UPOZORNENIE!

V žiadnom prípade nesmú byť zakryté otvory pre vstup a výstup vzduchu, a to ani čiastočne.

Každé 2 mesiace Ak je k dispozícii, vyčistite vzduchový filter:

Likvidácia

Všeobecné informácie

Bezpečnosť

Pri likvidácii rešpektujte platné národné a regionálne predpisy.

V každom prípade zariadenie likvidujte oddelene od namontovaného akumulátora.

Demontáž akumulátora je opísaná v nasledujúcom odseku.

NEBEZPEČENSTVO!

Nebezpečenstvo v dôsledku nesprávnej obsluhy a nesprávne vykonaných prác.

Následkom môžu byť vážne poranenia osôb a materiálne škody.

Všetky práce a funkcie opísané v tomto dokumente smie vykonávať iba od-

▶

borne vyškolený personál. Prečítajte si tento dokument tak, aby ste mu porozumeli.

▶

Prečítajte si všetky návody na obsluhu systémových komponentov, najmä bez-

▶

pečnostné predpisy, tak, aby ste im porozumeli.

NEBEZPEČENSTVO!

Nebezpečenstvo zásahu elektrickým prúdom.

Zásah elektrickým prúdom môže byť smrteľný.

Prúdový zdroj vypnite.

▶

Prúdový zdroj odpojte od nabíjačky.

▶

Zaistite, aby prúdový zdroj zostal až do ukončenia všetkých prác odpojený od

▶

nabíjačky. Po otvorení zariadenia pomocou vhodného meracieho prístroja sa uistite, že

▶

elektricky nabité konštrukčné diely (napr. kondenzátory) sú vybité.

Demontáž

súpravy akumulátorov

UPOZORNENIE!

Nasledujúce pracovné kroky na demontáž súpravy akumulátorov sa smú použiť výlučne pri likvidácii zariadenia!

V prípade opravy alebo výmeny súpravy akumulátorov kontaktujte servisnú

▶

službu.

UPOZORNENIE!

Pred demontážou súpravy akumulátorov musí byť prúdový zdroj odpojený od nabíjačky!

Zaistite, aby bol prúdový zdroj úplne vybitý.

▶

Demontáž ovládacieho panela

(+) Odpojte prúdový kábel súpravy akumulátorov, odstráňte 2 skrutky TX25.

Odstráňte 2 skrutky TX25, odstráňte pätky zariadenia na prednej strane.

Odstráňte 2 skrutky TX25, odstráňte kryt.

Odstráňte 2 skrutky TX25, odstráňte pätky zariadenia, bočnú stranu vyklopte nabok.

Prednú a zadnú stranu vytlačte von, odstráňte plášť zariadenia.

Prednú a zadnú stranu vytlačte von, odstráňte držiak.

POZOR!

Nebezpečenstvo požiaru z dôvodu skratu akumulátora!

Pri skrate akumulátora môže dôjsť k tvorbe iskier a následkom toho k požiaru akumulátora.

Prúdový kábel (-) po zakončení dobre zaizolujte (napr. omotajte izolačnou

▶

páskou)!

Odstráňte skrutku TX25 a zakončite (-) prúdový kábel súpravy akumulátorov. DÔLEŽITÉ! Zakončené káblové oko dobre zaizolujte!

Zariadenie a súpravu akumulátorov zlikvidujte samostatne podľa regionálnych

16-pólový konektor X1 odpojte od súpravy akumulátorov, odstráňte 6 skrutiek TX 20, vyberte súpravu akumulátorov.

smerníc.

Odstránenie poruchy

Bezpečnosť

NEBEZPEČENSTVO!

Nebezpečenstvo v dôsledku nesprávnej obsluhy a nesprávne vykonaných prác.

Následkom môžu byť vážne poranenia osôb a materiálne škody.

Všetky práce a funkcie opísané v tomto dokumente smie vykonávať iba tech-

▶

nicky vyškolený odborný personál. Prečítajte si celý dokument tak, aby ste mu porozumeli.

▶

Prečítajte si všetky bezpečnostné predpisy a dokumentáciu pre používateľa k

▶

tomuto zariadeniu a všetkým systémovým komponentom tak, aby ste im porozumeli.

NEBEZPEČENSTVO!

Nebezpečenstvo zásahu elektrickým prúdom.

Následkom môžu byť vážne poranenia osôb a materiálne škody.

Pred začiatkom prác vypnite všetky používané zariadenia a komponenty a od-

▶

pojte ich od elektrickej siete. Všetky používané zariadenia a komponenty zaistite proti opätovnému zapnu-

▶

tiu. Po otvorení zariadenia pomocou vhodného meracieho prístroja sa uistite, že

▶

elektricky nabité konštrukčné diely (napr. kondenzátory) sú vybité.

Zobrazené poruchy

NEBEZPEČENSTVO!

Nebezpečenstvo v dôsledku nesprávnej obsluhy a nesprávne vykonaných prác.

Následkom môžu byť vážne poranenia osôb a materiálne škody.

Prúdový zdroj neotvárajte. Prúdový zdroj smie otvárať iba servisný technik

▶

Fronius. Pre výmenu akumulátora odovzdajte zariadenie Fronius servisnému partne-

▶

rovi.

Prehriatie

Na displeji sa zobrazí „hot“, zobrazenie teploty svieti

Príčina: Odstránenie:

Podídenie teploty

Na displeji sa ako pohyblivé písmo zobrazí „cold“, zobrazenie teploty svieti

Teplota zariadenia je príliš vysoká. Skontrolujte/znížte teplotu okolitého prostredia, prúdový zdroj

nechajte ochladiť.

Príčina: Odstránenie:

Teplota zariadenia je príliš nízka. Skontrolujte/zvýšte teplotu okolitého prostredia, prúdový zdroj

prevádzkujte v teplejšom prostredí.

Pre bližšie informácie pozri aj odsek Podmienky okolitého pro-

stredia na strane 67

Ochrana proti hlbokému vybitiu

Na displeji sa zobrazí „Lo“, zobrazenie kapacity akumulátora bliká

Servisné hlásenia

Príčina: Riešenie:

POZOR!

Nebezpečenstvo v dôsledku dlhšieho skladovania akumulátora vo vybitom stave.

Následkom môže byť poškodenie akumulátora.

Ak sa aktivuje ochrana proti hlbokému vybitiu, prúdový zdroj včas nabite!

▶

Ak sa na displeji zobrazí E a dvojmiestne číslo chyby (napr. E02) a svieti zobrazenie poruchy, ide o interný servisný kód prúdového zdroja.

Príklad:

Môžu byť prítomné aj viaceré čísla chýb. Tieto sa zobrazia pri otočení nastavovacieho kolieska.

Vybitý akumulátor, spustila sa ochrana proti hlbokému vybitiu. Akumulátor ihneď nabite.

Prevádzka je znovu možná od kapacity akumulátora od

25 %.

Poznačte si zobrazené čísla chýb spolu s výrobným číslom a konfiguráciou prúdového zdroja a servisnú službu upovedomte s detailným popisom chyby.

E02 / E03 / E05 / E06

Príčina:

Odstránenie:

E07/E72

Príčina: Riešenie:

E09/E10

Príčina:

Odstránenie:

E11

Príčina: Odstránenie:

E12 / E13 / E14

Príčina: Odstránenie:

Chyba na internom snímači teploty PC-Board ACCUPLT / ACCUPLT-TIG.

Upovedomte servisnú službu.

interné napájacie napätie 15 V mimo platného rozsahu Upovedomte servisnú službu.

Príliš vysokoohmové zaťaženie na prúdových zásuvkách prúdového zdroja.

Prúdový zdroj používajte na zváranie v súlade s určením.

Žiadna komunikácia s ovládacím panelom. Upovedomte servisnú službu.

Interná chyba na PC-Board ACCUPLT / ACCUPLTTIG. Upovedomte servisnú službu.

E16

Príčina:

Odstránenie:

E18

Príčina: Riešenie:

E19/E22/E30/E53/E83

Príčina: Riešenie:

E23

Príčina: Odstránenie:

Komunikačná chyba medzi akumulátorom a PC-Board ACCUPLT / ACCUPLT-TIG.

Upovedomte servisnú službu.

Načítal sa nesprávny firmvér (softvér) Upovedomte servisnú službu.

chyba akumulátora Upovedomte servisnú službu.

Na prúdových zásuvkách bolo namerané napätie > 113 V DC. Upovedomte servisnú službu.

Žiadna funkcia

Prúdový zdroj sa nedá zapnúť

Príčina:

Odstránenie:

Príčina: Odstránenie:

Akumulátor sa nenabíja

Prúdový zdroj je pripojený k nabíjačke, nabíjačka je pripojená k elektrickej sieti, žiadna indikácia nabíjania na prúdovom zdroji.

Príčina: Riešenie:

Akumulátor je hlboko vybitý v dôsledku príliš dlhého času skladovania bez nabitia.

Akumulátor ihneď nabite.

Prevádzka je možná znovu od kapacity akumulátora od 25 %. Ak nie je nabíjanie viac možné, upovedomte servisnú službu.

Chybný ovládací panel. Upovedomte servisnú službu.

Teplota zariadenia je príliš vysoká. Skontrolujte/znížte teplotu okolitého prostredia, akumulátor

nechajte vychladnúť.

Teplota zariadenia je príliš nízka. Skontrolujte/zvýšte teplotu okolitého prostredia, znovu oddeľte

a pripojte nabíjačku

Príčina: Riešenie:

Chybný nabíjací kábel Vymeňte nabíjací kábel

Žiaden zvárací prúd

Prúdový zdroj je zapnutý, zobrazenie pre zvolený zvárací postup svieti

Príčina: Odstránenie:

Príčina:

Odstránenie:

Žiaden zvárací prúd

Prúdový zdroj je zapnutý, zobrazenie pre zvolený zvárací postup svieti, zobrazenie nadmernej teploty svieti

Príčina:

Odstránenie:

Príčina: Odstránenie:

Prerušené spojenia zváracieho kábla. Spojenia zváracieho kábla vytvorte v súlade s predpismi.

Zlé alebo žiadne uzemnenie. Vytvorte spojenie k zvarencu.

Prerušený prúdový kábel vo zváracom horáku alebo držiaku elektródy.

Zvárací horák alebo držiak elektródy vymeňte.

Doba zapnutia bola prekročená – preťaženie prúdového zdroja – ventilátor beží.

Dodržiavajte dobu zapnutia.

Tepelná bezpečnostná automatika spôsobila vypnutie. Vyčkajte fázu ochladenia; prúdový zdroj sa po krátkej dobe sa-

močinne znovu zapne.

Príčina: Odstránenie:

Žiaden zvárací prúd

Prúdový zdroj je zapnutý, zobrazenie pre zvolený zvárací postup svieti, zobrazenie nadmernej teploty svieti

Príčina: Odstránenie:

Chybný ventilátor v prúdovom zdroji. Upovedomte servisnú službu.

Nedostatočný prívod chladiaceho vzduchu. Zabezpečte dostatočný prívod vzduchu.

Znečistený vzduchový filter. Vyčistite vzduchový filter.

Chyba výkonového dielu. Prúdový zdroj vypnite a následne znovu zapnite.

Ak sa chyba vyskytuje častejšie, upovedomte servisnú službu.

Nedostatočná funkcia

Zlé vlastnosti zapaľovania pri zváraní obaľovanou elektródou

Príčina: Riešenie:

Zvolili ste nesprávny zvárací postup. Zvoľte zvárací postup „zváranie obaľovanou elektródou“ alebo

„zváranie obaľovanou elektródou s celulózovou elektródou“.

Príčina:

Riešenie:

Príčina:

Riešenie:

Elektrický oblúk sa počas zváracieho postupu niekedy odtrhne.

Príčina:

Odstránenie:

Príčina: Odstránenie:

Obaľovaná elektróda má sklon k lepeniu.

Príčina:

Odstránenie:

Príliš nízky štartovací prúd; elektróda zostáva pri procese zapaľovania prilepená.

Zvýšte štartovací prúd pomocou funkcie horúci štart.

Príliš vysoký štartovací prúd; elektróda sa pri procese zapaľovania rýchlo opáli alebo veľmi odstrekuje.

Znížte štartovací prúd pomocou funkcie Softstart.

Príliš vysoké napätie horenia elektródy (napr. drážková elektróda).

Podľa možnosti použite alternatívnu elektródu alebo zváracie zariadenie s vyšším zváracím výkonom.

Comfort Stop Sensitivity (CSS) je nastavený príliš citlivo. V ponuke Setup zvýšte alebo deaktivujte hodnotu CSS.

Napätie odtrhnutia (Uco) je nastavené príliš nízko. V ponuke Setup zvýšte napätie odtrhnutia (Uco).

Parameter dynamiky (zváranie obaľovanou elektródou) je nastavený na príliš nízku hodnotu.

Parameter dynamiky nastavte na vyššiu hodnotu.

Zlá zváracia vlastnosť

(intenzívna tvorba rozstrekov)

Príčina: Odstránenie:

Volfrámová elektróda sa odtavuje.

Prímesi volfrámu v základnom materiáli počas fázy zapaľovania.

Príčina: Odstránenie:

Nesprávne pólovanie elektródy. Prepólujte elektródu (rešpektujte pokyny výrobcu).

Zlé uzemňovacie spojenie. Svorku kostry pripevnite priamo na zvarenec.

Nepriaznivé nastavenie Setup pre vybraný zvárací postup. V ponuke Setup optimalizujte nastavenie vybraného zváracieho

postupu.

Nesprávne pólovanie volfrámovej elektródy. Zvárací horák TIG pripojte k prúdovej zásuvke (-).

Nesprávny ochranný plyn, žiadny ochranný plyn. Používajte inertný ochranný plyn (argón).

VRD nesvieti, aj keď nie je k dispozícii žiadny zvárací proces.

Príčina:

Odstránenie:

Opcia VRD nie je k dispozícii alebo interná chyba zariadenia.

Upovedomte servisnú službu.

Technické údaje

10 Min.6 Min.

150 A

0 Min.

0 A

4 Min.6 Min.

60 %

Podmienky okolitého prostredia

Vysvetlenie pojmu zaťažovateľ

Preprava, skladovanie alebo prevádzka zariadenia mimo uvedenej oblasti sa považuje za použitie, ktoré nie je v súlade s určením. Za takto vzniknuté škody výrobca neručí.

Teplotný rozsah okolitého vzduchu:

pri prevádzke: -10 °C až + 40 °C (14 °F až 104 °F)

pri preprave: -20 °C až +55 °C (-4 °F až 131 °F)

odporúčaný teplotný rozsah počas nabíjania:

+ 4 °C až + 40 °C (+ 39,2 °F až + 104 °F) odporúčaný teplotný rozsah pre skladovanie:

0 °C až + 20 °C (+ 32 °F až + 68 °F)

Pri uskladnení má byť ideálny stav nabitia 50 – 80 % (zodpovedá pribl. 2 až 3 prúžkom zobrazenia stavu nabitia).

Relatívna vlhkosť vzduchu:

do 50 % pri teplote 40 °C (104 °F)

do 90 % pri teplote 20 °C (68 °F)

Okolitý vzduch: bez prachu, kyselín, korozívnych plynov alebo látok atď. Nadmorská výška: do 2 000 m (6 561 ft.).

Zaťažovateľ (Z) je časový interval 10-minútového cyklu, počas ktorého sa zariadenie môže prevádzkovať s uvedeným výkonom bez toho, aby sa prehrialo.

UPOZORNENIE!

Hodnoty Z uvedené na výkonovom štítku sa vzťahujú na teplotu okolitého prostredia 40 °C.

Ak je teplota okolitého prostredia vyššia, je potrebné zodpovedajúco znížiť Z alebo výkon.

Príklad: zváranie prúdom 150 A pri 60 % Z

fáza zvárania = 60 % z 10 min = 6 min.

fáza chladenia = zvyšný čas = 4 min.

Po fáze chladenia sa cyklus začne odznovu.

Ak by malo zariadenie zostať v prevádzke bez prerušenia:

V technických údajoch vyhľadajte hodnotu 100 % Z, ktorá platí pre existujúcu

teplotu okolitého prostredia. Podľa tejto hodnoty znížte výkon alebo intenzitu prúdu, takže zariadenie

môže zostať v prevádzke bez fázy chladenia.

Technické údaje

Menovité napätie akumulátora 50,4 V Nabíjací prúd 10 A Nabíjací prúd rýchleho nabíjania 18 A Kapacita akumulátora 15 Ah Typ akumulátora Li-ion Štandardné nabíjanie 90 min. Rýchle nabíjanie 50 min Zvárací čas Ø 2,5 mm Elektróda 21 – 27 ks

Ø 3,25 mm

Elektróda 9 – 12 ks

Rozsah zváracieho prúdu Elektróda DC 10 – 150 A TIG DC 3 – 150 A Zvárací prúd v hybridnej prevádzke zvárania obaľovanou elektródou

40 °C (104 °F)

18 % Z

25 % Z

100 % Z

150 A

100 A

40 A

Zvárací prúd v hybridnej prevádzke zvárania TIG

40 °C (104 °F)

25 % Z

50 % Z

100 % Z

150 A

100 A

65 A

Napätie chodu naprázdno 91 V znížené napätie chodu naprázdno

14 V

(len u doplnkového zariadenia VRD) Stupeň krytia IP 23 Typ chladenia AF Rozmery d x š x v 435 x 160 x 310 mm

17.1 x 6.3 x 12.2 in. Hmotnosť 11,4 kg (25.1 lb.) Max. tlak ochranného plynu 5 bar (72 psi)

Z = zaťažovateľ

Nabíjačka

Všeobecné informácie

xxxxxxxx

4,010,341,xxx

In:

ActiveCharger 1000/230V

~230V 50/60Hz; 1100W

DC 58V/18A

A-4600 Wels

www.fronius.com

Protective class I

Out

MAX

IP 43S

Chr. No.

Part No.

EMC Emission

Class A

Výstražné upozornenia na zariadení

Nabíjačka je vybavená bezpečnostnými symbolmi na výkonovom štítku. Bezpečnostné symboly sa nesmú odstrániť ani pretrieť náterom.

Uvedené funkcie použite až vtedy, keď si kompletne prečítate nasledujúce dokumenty a porozumiete im:

tento návod na obsluhu,

všetky návody na obsluhu systémových komponentov prúdového zdroja, pre-

dovšetkým bezpečnostné predpisy.

Možné zápalné zdroje, ako aj oheň, iskry a otvorený oheň držte v dostatočnej vzdialenosti od akumulátora.

Počas nabíjania sa postarajte o dostatočný prívod čerstvého vzduchu. Počas nabíjania dodržte minimálnu vzdialenosť 0,5 m (19,69 ") medzi akumulátorom a nabíjačkou.

Staré zariadenia nelikvidujte spolu s komunálnym odpadom, ale zlikvidujte ich podľa bezpečnostných predpisov.

Výstražné upo-

Entladezeit > 5 sek. Discharge time > 5 sec. Temps de décharge > 5 s

zornenia na zariadení

Zásah elektrickým prúdom môže byť smrteľný. Zariadenie neotvárajte!

Skriňu smú otvárať iba vyškolení servisní technici spoločnosti Fronius. Pred prácami pri otvorenej skrini sa zariadenie musí odpojiť od siete. Vhodným meracím prístrojom treba zistiť, či sú elektricky nabité konštrukčné diely (napr. kondenzátory) úplne vybité. Zaistite, aby zariadenie zostalo až po ukončenie všetkých prác odpojené od siete.

Tento výstražný štítok sa nachádza vo vnútri zariadenia. Nesmie sa odstrániť, ani pretrieť inými nátermi.

Doba vybitia kondenzátorov je približne 1 minúta.

Použitie podľa určenia

Nabíjačka slúži iba na nabíjanie nasledujúcich uvedených prúdových zdrojov. Každé iné použitie alebo použitie presahujúce tento rámec sa považuje za použitie v rozpore s určením. Za poškodenia z toho vyplývajúce výrobca neručí. K použitiu podľa určenia takisto patrí:

kompletné prečítanie tohto návodu na obsluhu,

dodržiavanie všetkých pokynov a bezpečnostných predpisov uvedených

v tomto návode na obsluhu,

NEBEZPEČENSTVO!

Nabíjanie iných zariadení môže spôsobiť závažné poranenia osôb a materiálne škody, a preto je zakázané.

Povolené je nabíjanie nasledujúcich prúdových zdrojov:

Fronius AccuPocket 150/400,

Fronius AccuPocket 150/400 TIG.

Fronius Ignis 150 B /750

Nabíjačka je určená iba na komerčné použitie.

Pred uvedením do prevádzky

Sieťová prípojka Na plášti sa nachádza výkonový štítok s údajom o prípustnom sieťovom napätí.

Zariadenie je určené len pre uvedené sieťové napätie. Informácie o požadovanom istení sieťového prívodného kábla nájdete v odseku Technické údaje od strany

81. Ak prevedenie vášho zariadenia nemá nainštalovaný sieťový kábel ani sieťovú

vidlicu, namontujte sieťový kábel alebo sieťovú vidlicu v súlade s národnými normami.

POZOR!

Nebezpečenstvo v dôsledku nedostatočne dimenzovanej elektroinštalácie.

Následkom môžu byť vážne materiálne škody.

Sieťový kábel a tiež jeho istenie treba nadimenzovať zodpovedajúc exis-

▶

tujúcemu prúdovému napájaniu. Dbajte na technické údaje na výkonovom štítku.

▶

Generátorový režim

Pokyny na inštalovanie

Nabíjačka je absolútne vhodná pre generátor, ak maximálne odovzdaný zdanlivý výkon generátora predstavuje minimálne 2 kVA. To platí aj v prípade, ak pri generátore ide o striedač.

UPOZORNENIE!

Odovzdané napätie generátora nesmie v žiadnom prípade podísť ani prekročiť toleranciu sieťového napätia.

Údaj tolerancie sieťového napätia je uvedený v odseku Technické údaje od strany

81.

NEBEZPEČENSTVO!

Nebezpečenstvo preklopenia alebo padnutia zariadenia.

Následkom môžu byť vážne poranenia osôb a materiálne škody.

Zariadenie stabilne postavte na rovný pevný poklad.

▶

Po montáži skontrolujte, či sú všetky skrutkové spoje pevne utiahnuté.

▶

Zariadenie je odskúšané podľa stupňa krytia IP 40, to znamená:

ochranu proti vniknutiu pevných cudzích telies väčších ako Ø 1,0 mm

(.04 in.), ochranu proti striekajúcej vode až do uhla 60° od kolmice, ak nie je spustený

ventilátor.

Prach

Dávajte pozor na to, aby ventilátor nenasal do zariadenia prípadný kovový prach. Napríklad pri brúsení.

Prevádzka na voľnom priestranstve

Toto zariadenie sa s ohľadom na stupeň krytia IP40 môže nainštalovať a prevádzkovať na voľnom priestranstve. Vyhnite sa bezprostrednému účinku vlhkosti (napr. v dôsledku dažďa).

Potreba miesta Pri montáži nabíjačky do skriňového rozvádzača (alebo podobných uzavretých

100 mm

3.9 inch

168 mm

6.6 inch

275 mm

10.8 inch

priestorov) sa musíte postarať o dostatočné odvádzanie tepla prostredníctvom núteného vetrania. Vzdialenosť okolo zariadenia má byť 10 cm (3.9 in.).

Ovládacie prvky a prípojné miesta

(1) (2) (3)

Bezpečnosť

Prípojky a komponenty

NEBEZPEČENSTVO!

Nebezpečenstvo v dôsledku nesprávnej obsluhy a nesprávne vykonaných prác.

Následkom môžu byť vážne poranenia osôb a materiálne škody.

Všetky práce a funkcie opísané v tomto dokumente smie vykonávať iba tech-

▶

nicky vyškolený odborný personál. Prečítajte si celý dokument tak, aby ste mu porozumeli.

▶

Prečítajte si všetky bezpečnostné predpisy a dokumentáciu pre používateľa k

▶

tomuto zariadeniu a všetkým systémovým komponentom tak, aby ste im porozumeli.

(1) Sieťový kábel

Na spojenie s elektrickou sieťou

(2) Prípojka P1 – zásuvka nabíja-

cieho kábla

Na pripojenie nabíjacieho kábla, pre spojenie s prúdovým zdrojom

(3) Ovládací panel

Ovládací panel

CHARGING

ActiveCharger 1000

QUICK CHA RGING

QUICK

CHARGE

QUICK

CHARGE

COMPLETED

(5)(4)

(1)

(2)

(3)

(6)

(1) Zobrazenie CHARGING (ze-

lené)

je spustená nabíjacia prevádzka

(2) Zobrazenie QUICK CHARGING

(zelené)

je spustená rýchlonabíjacia prevádzka

(3) Zobrazenie COMPLETED (ze-

lené)

úplne nabitý prúdový zdroj

(4) Zobrazenie poruchy (červené)

pozri odsek Odstránenie poru-

chy od strany 80

(5) Zobrazenie siete (zelené)

napájacie napätie z elektrickej siete je k dispozícii

(6) Tlačidlo QUICK CHARGE

na spustenie či ukončenie prevádzky rýchleho nabíjania

Uvedenie do prevádzky

Bezpečnosť

Uvedenie do prevádzky

NEBEZPEČENSTVO!

Nebezpečenstvo v dôsledku nesprávnej obsluhy a nesprávne vykonaných prác.

Následkom môžu byť vážne poranenia osôb a materiálne škody.

Všetky práce a funkcie opísané v tomto dokumente smie vykonávať iba tech-

▶

nicky vyškolený odborný personál. Prečítajte si celý dokument tak, aby ste mu porozumeli.

▶

Prečítajte si všetky bezpečnostné predpisy a dokumentáciu pre používateľa k

▶

tomuto zariadeniu a všetkým systémovým komponentom tak, aby ste im porozumeli.

Ak je akumulátor úplne nabitý:

UPOZORNENIE!

Pre optimálnu jednoduchosť obsluhy disponuje systém, okrem iných, nasledujúcimi vlastnosťami:

▶ ▶

Po pripojení bliká na prúdovom zdroji zobrazenie kapacity akumulátora

pri aktuálnom stave nabitia – akumulátor sa nabíja.

Ak sa to vyžaduje, vyberte prevádzkový režim rýchlonabíjania (Quick Charge) – podrobnosti k dostupným prevádzkovým režimom nájdete v nasledujúcom odseku.

na nabíjačke svieti zobrazenie COMPLETED,

na prúdovom zdroji svietia všetky prvky zobrazenia kapacity akumuláto-

ra.

Je jedno, v akom poradí sa navzájom spoja zariadenia a elektrická sieť. Prúdový zdroj je možné s nabíjačkou spojiť aj počas prevádzky.

Prevádzkové režimy

Nabíjanie

Spustí sa automaticky, ak je nabíjačka pripojená k prúdovému zdroju a elektrickej sieti.

svieti zobrazenie CHARGING

svieti zobrazenie siete prúdový zdroj sa nabíja optimálnym nabíjacím výkonom charakteristika tohto prevádzkového režimu zabezpečuje maximálnu životnosť prúdového zdroja

ak svieti zobrazenie COMPLETED, prúdový zdroj je úplne nabitý a nabíjačka sa prepne do prevádzkového režimu udržiavacieho nabíjania

Rýchle nabíjanie

Aktivácia:

stlačte tlačidlo QUICK CHARGING

svieti zobrazenie QUICK CHARGING

svieti zobrazenie siete prúdový zdroj sa nabíja maximálnym možným nabíjacím výkonom

ak svieti zobrazenie COMPLETED, prúdový zdroj je úplne nabitý a nabíjačka sa prepne do prevádzkového režimu udržiavacieho nabíjania

Deaktivácia:

znova stlačte tlačidlo QUICK CHARGING

pokračuje prevádzkový režim Nabíjanie

Udržiavacie nabíjanie

Spustí sa automaticky, keď nabíjačka úplne nabila prúdový zdroj.

svieti zobrazenie siete

svieti zobrazenie COMPLETED Prúdový zdroj sa nabíja výkonom udržiavacieho nabíjania. Prúdový zdroj môže v tomto prevádzkovom režime ostať pripojený k nabíjačke bez toho, aby došlo k poškodeniu.

Hybridná prevádzka

= keď nabíjačka nabíja prúdový zdroj, zatiaľ čo je prúdový zdroj v chode.

Aktivácia:

zváraním počas nabíjania alebo

pripojením prúdového zdroja k nabíjačke počas prevádzky

svieti zobrazenie QUICK CHARGING (v hybridnej prevádzke sa nabíja s maximálnym možným nabíjacím výkonom).

svieti zobrazenie siete prúdový zdroj sa v závislosti od prevádzkového zaťaženia vybije a súčasne ho nabíjačka začne znova nabíjať.

Doplnkové vybavenie

~ 120 mm

~ 4.72 inch

130 mm

5.12 inch

Montáž nástenného držiaka

UPOZORNENIE!

Podľa druhu podkladu sú na montáž nástenného držiaka potrebné rôzne kolíky a skrutky.

Kolíky a skrutky preto nie sú súčasťou dodávky. Za správny výber vhodných kolíkov a skrutiek zodpovedá samotný montážny pracovník.

1 2

Odstránenie poruchy

QUICK

CHARGE

QUICK

CHARGE

Bezpečnosť

Zobrazené poruchy

NEBEZPEČENSTVO!

Nebezpečenstvo zásahu elektrickým prúdom.

Zásah elektrickým prúdom môže byť smrteľný.

Zariadenie neotvárajte.

▶

Porucha sa signalizuje blikaním alebo svietením nasledujúcich zobrazení:

Porucha bliká, sieť svieti

Príčina: Odstránenie:

Porucha bliká, sieť bliká

Príčina: Odstránenie:

Porucha v akumulátore Upovedomte servisnú službu

Chyby v elektrickej sieti (prepätie alebo podpätie) Prekontrolujte napájacie napätie elektrickej siete (pozri Tech-

nické údaje)

Zobrazenie poruchy Zobrazenie siete

Žiadna funkcia

Porucha svieti, sieť svieti

Príčina: Odstránenie:

Vypína sa sieťová poistka alebo poistkový automat

Príčina: Odstránenie:

Porucha v nabíjačke Upovedomte servisnú službu

Príliš slabá poistka siete / nesprávny automat Sieť správne poistite (pozri Technické údaje)

Sieťová poistka sa vypína v chode naprázdno Upovedomte servisnú službu

Technické údaje

Podmienky okolitého prostredia

Preprava, skladovanie alebo prevádzka zariadenia mimo uvedenej oblasti sa považuje za použitie, ktoré nie je v súlade s určením. Za takto vzniknuté škody výrobca neručí.

Teplotný rozsah okolitého vzduchu:

pri prevádzke: -10 °C až + 40 °C (14 °F až 104 °F)

pri preprave: -20 °C až +55 °C (-4 °F až 131 °F)

odporúčaný teplotný rozsah počas nabíjania:

+ 4 °C až + 40 °C (+ 39,2 °F až + 104 °F) odporúčaný teplotný rozsah pre skladovanie:

0 °C až + 20 °C (+ 32 °F až + 68 °F)

Pri uskladnení má byť ideálny stav nabitia 50 – 80 % (zodpovedá pribl. 2 až 3 prúžkom zobrazenia stavu nabitia).

Relatívna vlhkosť vzduchu:

do 50 % pri teplote 40 °C (104 °F)

do 90 % pri teplote 20 °C (68 °F)

Okolitý vzduch: bez prachu, kyselín, korozívnych plynov alebo látok atď. Nadmorská výška: do 2 000 m (6 561 ft.).

Technické údaje 230 V

Sieťové napätie ~ 230 V AC, ±15 % Sieťová frekvencia 50/60 Hz Sieťový prúd max. 9,5 A ef. Sieťové istenie max. 16 A Účinnosť max. 95 % Činný výkon max. 1 100 W Zdanlivý výkon max. 2 370 VA Príkon (pohotovostná prevádzka) max. 2,1 W Trieda ochrany I (s ochranným vodičom) Max. povolená impedancia siete na rozhraní

(PCC) k verejnej sieti Trieda zariadení EMK A Kontrolný znak CE

Rozsah výstupného napätia 30 – 58 V DC Výstupný prúd max. 18 A DC Výstupný výkon max. 1040 W

Chladenie Konvekcia a ventilátor Rozmery d x š x v 270 x 168 x 100 mm Hmotnosť (bez kábla) cca 2 kg

Stupeň krytia IP43S Kategória prepäťovej ochrany

Zariadenie prevádzkujte iba v sieťach s uzemneným nulovým bodom.

žiadna

Normy 230 V

EN 62477-1 EN 60974-10 (Class A)

Technické údaje 120 V

Sieťové napätie ~ 120 V AC, ±15 % Sieťová frekvencia 50/60 Hz Sieťový prúd max. 15 A ef. Sieťové istenie max. 20 A Účinnosť max. 94 % Činný výkon max. 1 100 W Zdanlivý výkon max. 1 900 VA Príkon (pohotovostná prevádzka) max. 1,6 W Trieda ochrany I (s ochranným vodičom)

Max. povolená impedancia siete na rozhraní (PCC) k verejnej sieti

Trieda zariadení EMK A

Rozsah výstupného napätia 30 – 58 V DC Výstupný prúd max. 18 A DC Výstupný výkon max. 1 000 W

Chladenie Konvekcia a ventilátor Rozmery d x š x v 270 x 168 x 100 mm Hmotnosť cca 2 kg

Stupeň krytia IP43S Kategória prepäťovej ochrany

Zariadenie prevádzkujte iba v sieťach s uzemneným nulovým bodom.

žiadna

Normy 120 V

UL 1012 C22.2 No.107.1-01 FCC CFR 47 Part 15 (Class A)

Technické údaje 100 V

Sieťové napätie ~ 100 – 110 V AC,

+10 %/-15 % Sieťová frekvencia 50/60 Hz Sieťový prúd max. 15,7 A ef. Sieťové istenie max. 16 A Účinnosť max. 92 % Činný výkon max. 940 W Zdanlivý výkon max. 1 600 VA Príkon (pohotovostná prevádzka) max. 1,6 W Trieda ochrany I (s ochranným vodičom) Max. povolená impedancia siete na rozhraní

(PCC) k verejnej sieti Trieda zariadení EMK A

Rozsah výstupného napätia 30 – 58 V DC Výstupný prúd max. 15 A DC Výstupný výkon max. 840 W

Chladenie Konvekcia a ventilátor Rozmery d x š x v 270 x 168 x 100 mm Hmotnosť cca 2 kg

Stupeň krytia IP43S Kategória prepäťovej ochrany

Zariadenie prevádzkujte iba v sieťach s uzemneným nulovým bodom.

žiadna

Normy 100 V

EN 62477-1 EN 60974-10 (Class A)

Fronius AccuPocket 150/400 TIG, ActiveCharger 1000 Operating Instruction [SK]

Specifications and Main Features

Frequently Asked Questions

User Manual
