Operating Instructions

AccuPocket 150/400 ActiveCharger 1000

Manualul de utilizare

42,0426,0176,RO 034-22082022

Cuprins

Prevederi de siguranţă 7

Generalităţi 9

Explicarea instrucțiunilor de securitate 9 Condiții ambiante 9

Obligaţii ale utilizatorului 9 Obligaţiile personalului 10 Clasicarea aparatelor din punct de vedere al compatibilităţii electromagnetice 10 Eliminarea ca deşeu 10 Siguranţa datelor 10

Dreptul de autor 10

Sursă de curent 11

Generalităţi 11 Utilizarea conformă 11 Protecţie individuală şi a persoanelor 12 Date privind valorile emisiilor de zgomot 12 Pericole generate de gaze şi vapori toxici 12 Pericol din cauza scânteilor 13 Pericole generate de curentul de sudare 14 Pericole din cauza acumulatorului 14 Curenți vagabonzi de sudare 15 Măsuri referitoare la compatibilitatea electromagnetică 16 Măsuri CEM 16 Cerințe privind gazul de protecție 16 Pericol din cauza buteliilor de gaz protector 17 Pericol din cauza emanaţiilor de gaz protector 17 Măsuri de siguranță la locul de instalare, pentru depozitare și transport 17 Măsuri de siguranţă în regimul normal de funcţionare 18 Vericarea din punct de vedere al tehnicii siguranţei 18 Punere în funcțiune, întreţinere şi reparaţii 19 Simboluri de siguranță 19

Încărcător 20

Generalităţi 20 Condiții ambientale 20 Utilizarea conformă 20 Alimentare de la reţea 21 Pericole generate de curentul de la rețea și curentul de încărcare 21 Protecţie individuală şi a persoanelor 21 Măsuri de siguranţă în regimul normal de funcţionare 21 Măsuri CEM 22

Întreţinere 22 Reparaţii 22 Garanţie şi răspundere 22 Vericarea din punct de vedere al tehnicii siguranţei 23

Marcaje pe aparat 23 Pericole generale și electrice 23

Sursă de curent 25

Generalităţi 27

Conceptul aparatului 27 Etichete de avertizare pe aparat 27 Domenii de utilizare 28

Manevrarea aparatelor cu acumulatori 29

Siguranță 29 Depozitare și transport 29 Durata de viață a acumulatorului 29

Funcțiile aparatului pentru protecția acumulatorului 31

Generalități 31 Protecția împotriva descărcării profunde 31 Deconectare automată 31 Supravegherea temperaturii 32 Protecție împotriva supraîncărcării 32

Înainte de punerea în funcţiune 33

Siguranță 33 Utilizarea conformă 33 Prescripții de instalare 33 Racord electric 34 Înainte de prima punere în funcțiune 34

Elemente de operare şi racorduri 35

Siguranță 35 Racorduri și componente mecanice 35 Panou de operare 37

Sudare cu electrod învelit 39

Pregătire 39 Sudare cu electrod învelit 39 Funcţie Soft-Start / HotStart 39 Dinamică 41

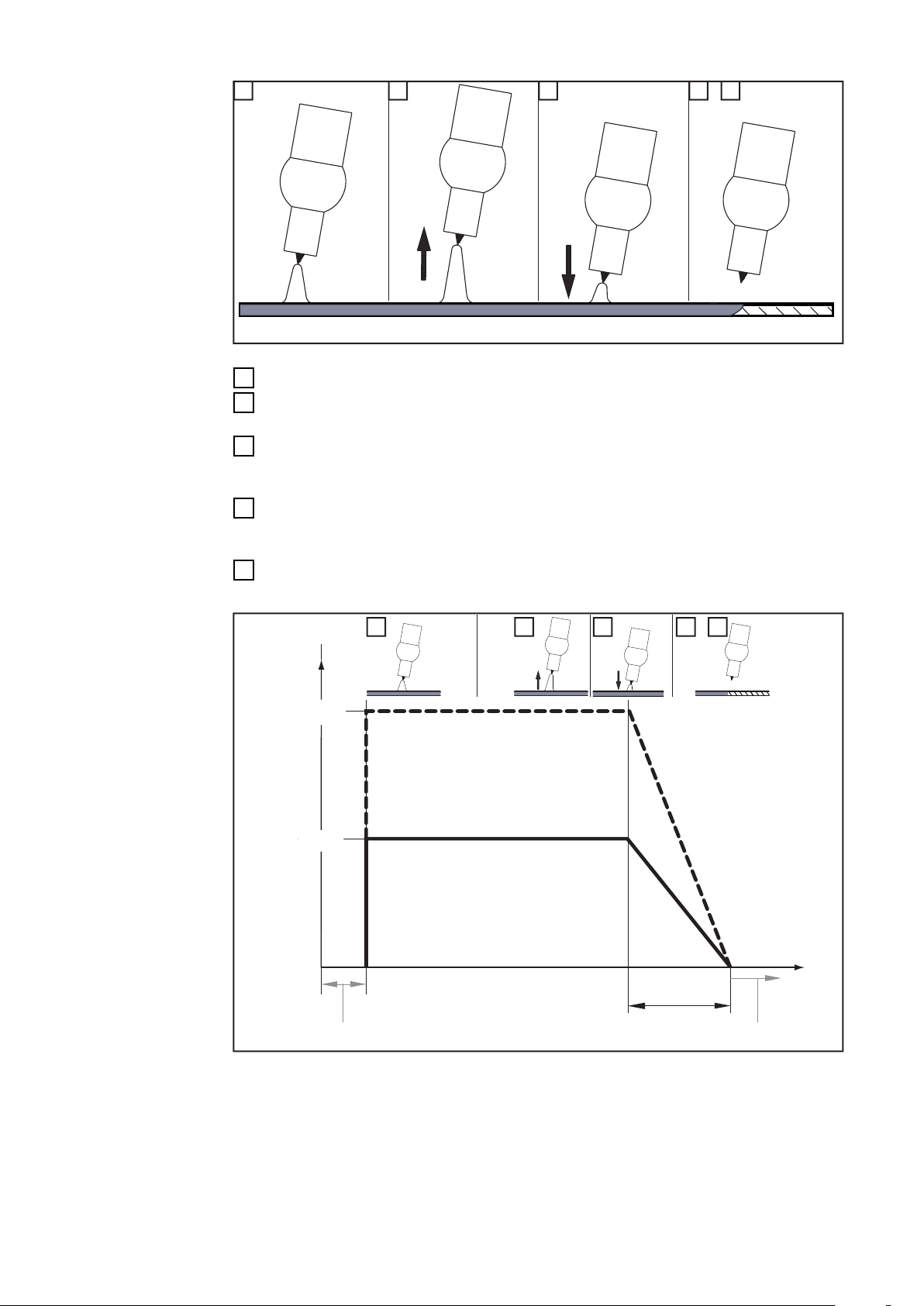

Sudura WIG 42

Generalităţi 42 Racordarea buteliei de gaz 42 Pregătire 42 Reglaţi presiunea gazului 43 Sudare WIG 43 TIG COMFORT STOP 43

Meniul de congurare 46

Intrarea în meniul de congurare 46

Modicare parametri 46 Ieşirea din meniul de congurare 46

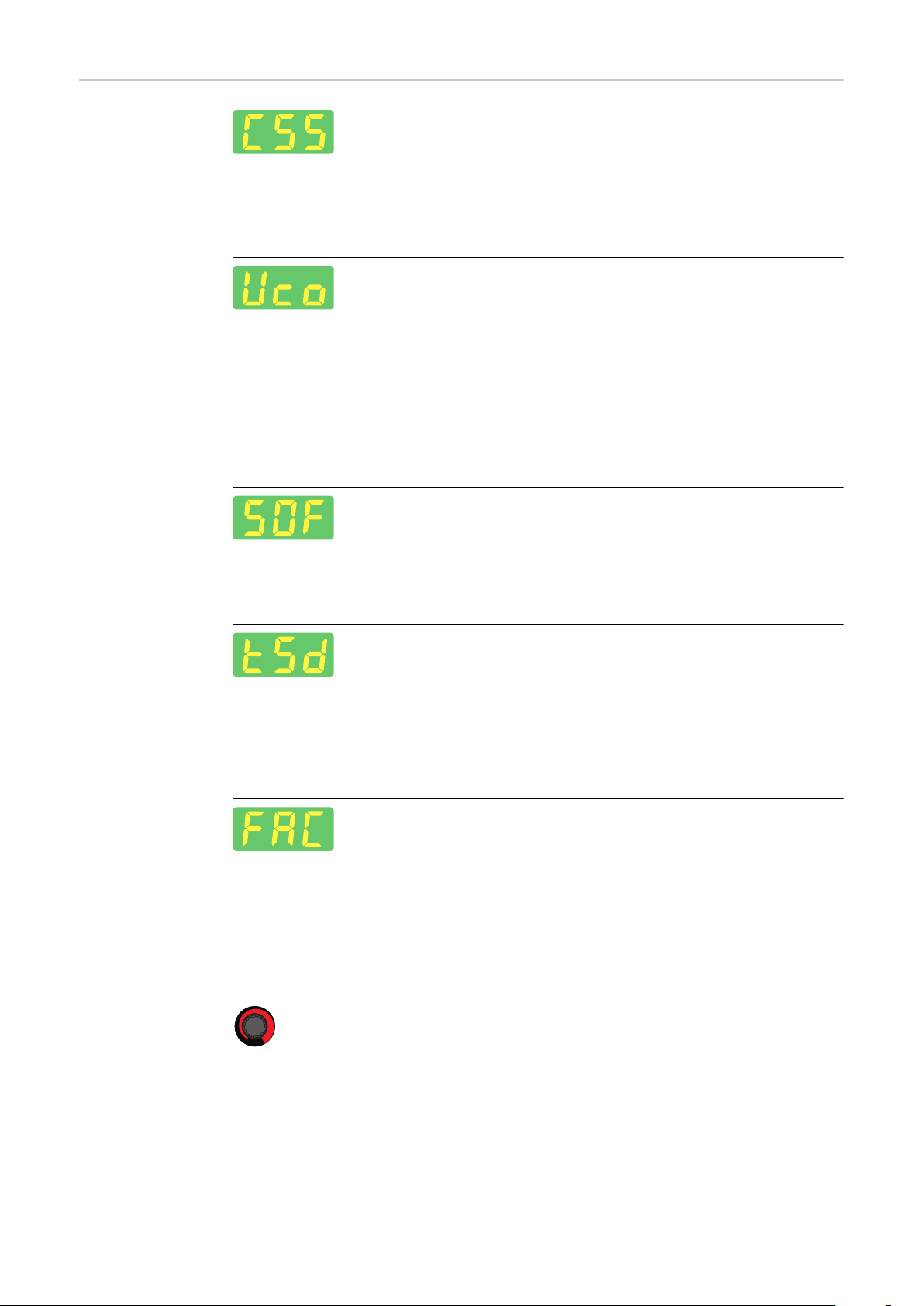

Parametri pentru sudarea cu electrod învelit 46 Parametri pentru sudarea WIG 48

Dispozitiv de siguranță VRD (opțional) 49

Generalităţi 49 Funcţia 49

Îngrijire şi întreţinere 50

Siguranţă 50 Generalităţi 50

La ecare punere în funcţiune 50 la ecare 2 luni 51

Eliminarea ca deșeu 52

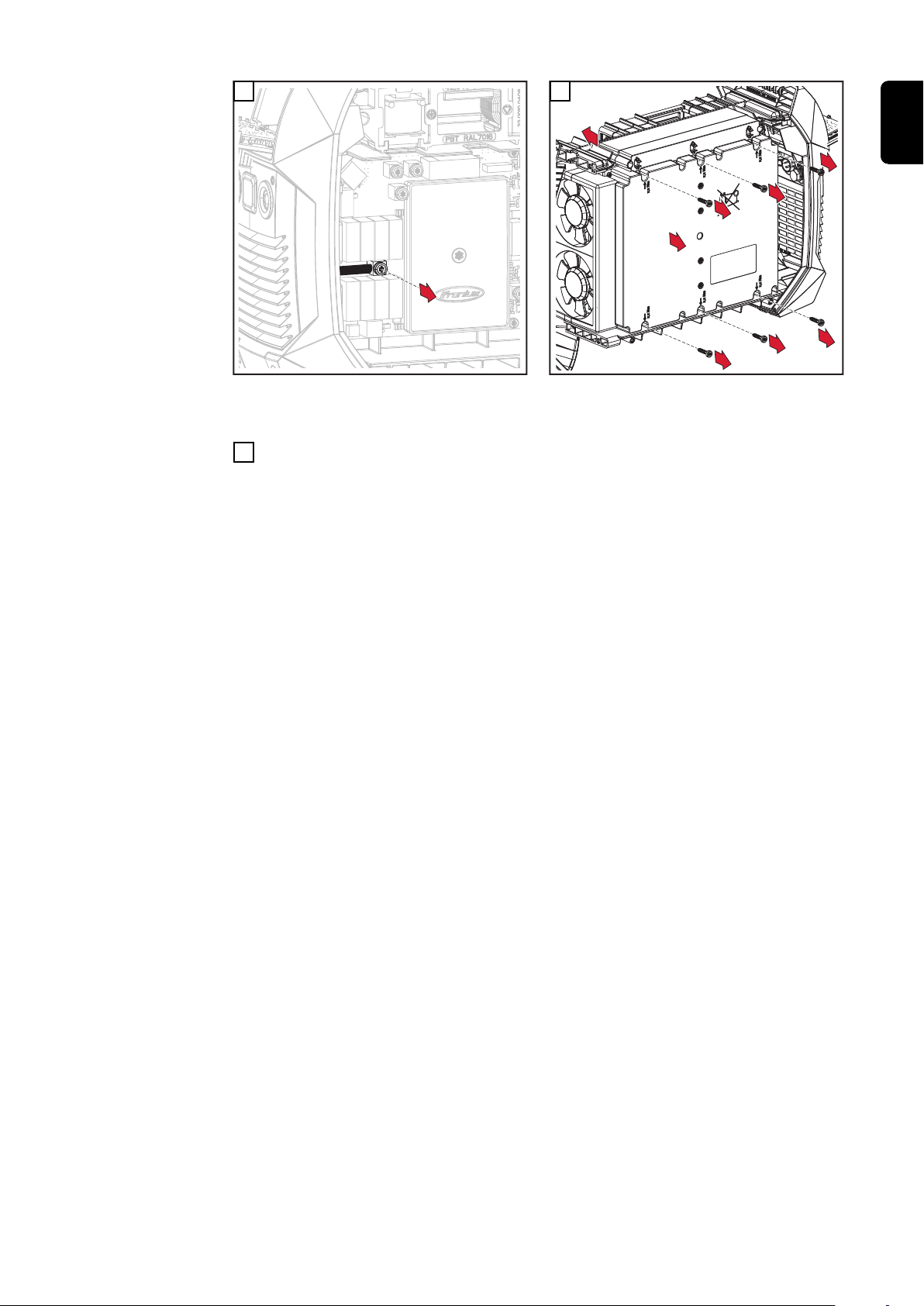

Generalități 52 Siguranță 52 Demontarea pachetului de acumulatori 53

Remedierea defecţiunilor 56

Siguranţă 56 Defecţiuni aşate 56

Mesaje de service 57 Lipsă funcţie 58 Funcţionare defectuoasă 60

Date tehnice 62

Condiții ambiante 62 Explicaţia noţiunii de "durată activă" 62 DATE TEHNICE 63

Încărcător 65

Generalităţi 67

Indicații de avertizare pe aparat 67 Etichete de avertizare pe aparat 68 Utilizarea conformă 68

Înainte de punerea în funcţiune 69

Alimentare de la rețea 69 Funcţionarea pe generator 69 Prescripții de instalare 69 Necesarul de spațiu 70

Elemente de operare şi racorduri 71

Siguranță 71 Racorduri şi componente 71 Panou de operare 72

Punerea în funcţiune 73

Siguranță 73 Punere în funcţiune 73 Regimuri de funcționare 74

Opţiuni 75

Montarea suportului de perete 75

Remedierea defecţiunilor 76

Siguranță 76 Defecţiuni aşate 76 Lipsă funcţie 76

Date tehnice 77

Condiții ambiante 77 Date tehnice 230V 78 Norme 230V 78 Date tehnice 120V 79 Norme 120V 79 Date tehnice 100V 80 Norme 100V 80

Prevederi de siguranţă

Generalităţi

Explicarea in‐ strucțiunilor de securitate

AVERTIZARE!

Indică un pericol iminent.

Dacă acesta nu este evitat, urmările pot  decesul sau răniri extrem de grave.

▶

PERICOL!

Indică o situaţie posibil periculoasă.

Dacă aceasta nu este evitată, urmările pot  decesul şi răniri extrem de grave.

▶

ATENŢIE!

Indică o situaţie care poate genera prejudicii.

Dacă aceasta nu este evitată, urmările pot  răniri uşoare sau minore, precum

▶

şi pagube materiale.

REMARCĂ!

Indică posibilitatea afectării rezultatelor muncii şi al unor posibile defecţiuni ale echipamentului.

Condiții ambiante

Obligaţii ale utili‐ zatorului

Transportul, operarea sau depozitarea aparatului în afara zonelor specicate este considerată ca ind neconformă. Producătorul nu este responsabil pentru daunele astfel rezultate.

Intervalul de temperatură ambiantă:

în timpul funcționării: -10 °C până la + 40 °C (14 °F până la 104 °F)

în timpul transportului: -20 °C până la +55 °C (-4 °F până la 131 °F)

intervalul de temperatură recomandat în timpul încărcării: + 4 °C până la + 40 °C (+ 39,2 °F până la + 104 °F)

intervalul de temperatură recomandat pentru depozitare: 0 °C până la + 20 °C (+ 32 °F până la + 68 °F)

La depozitare starea de încărcare ar trebui să se situeze în mod ideal între 50 80% (echivalentul a cca 2 până la 3 bare pe indicatorul stării de încărcare).

Umiditatea relativă a aerului:

până la 50 % la 40 °C (104 °F)

până la 90 % la 20 °C (68 °F)

Aerul ambiant: fără conţinut de praf, acizi, gaze sau substanţe corozive etc. Altitudinea peste nivelul mării: până la 2000 m (6561 ft.)

Utilizatorul se obligă să permită utilizarea aparatului doar persoanele care

şi-au însuşit normele de bază privind siguranţa muncii şi protecţia împotriva ac‐ cidentelor şi au fost instruite în ceea ce priveşte manevrarea aparatului

au citit şi au înţeles prezentul manual de utilizare, în special capitolul „Indicaţii de siguranţă“ şi le-au conrmat prin semnătură

deţin calicările corespunzătoare cerinţelor cu privire la rezultatele lucrărilor.

Modul de lucru în siguranţă al personalului trebuie vericat periodic.

Obligaţiile perso‐

nalului

Clasicarea apa‐ ratelor din punct de vedere al com‐ patibilităţii elec‐ tromagnetice

Toate persoanele însărcinate cu efectuarea de lucrări la aparat se obligă ca înainte de începerea lucrărilor

să urmeze prevederile generale privind siguranţa muncii şi protecţia împotriva accidentelor

să citească prezentul manual de utilizare, în special capitolul „Indicaţii de sigu‐ ranţă“ şi să conrme prin semnătură faptul că au înţeles conţinutul şi îl vor res‐

pecta.

Înainte de părăsirea zonei de lucru asiguraţi-vă că nici în lipsa dumneavoastră nu pot apărea vătămări corporale sau pagube materiale.

Aparate din clasa de emisie A:

sunt prevăzute doar pentru utilizarea în zone industriale

în alte zone pot provoca perturbaţii legate de performanţă şi radiaţii.

Aparate din clasa de emisie B:

Îndeplinesc condiţiile privitoare la emisii pentru zone locuite şi industriale. Acest lucru este valabil şi pentru zone locuite în care alimentarea cu energie se face de la reţeaua publică de joasă tensiune.

Clasicarea aparatelor din punct de vedere al compatibilităţii electromagnetice con‐ form panoului indicator de putere sau datelor tehnice.

Eliminarea ca

deşeu

Siguranţa datelor Utilizatorul este responsabil pentru asigurarea datelor care conţin modicări faţă

Dreptul de autor Dreptul de autor asupra prezentului manual de utilizare îi revine producătorului.

Echipamentele electrice și electronice vechi trebuie colectate separat conform direc‐ tivei europene și legislației naționale și trebuie să facă obiectul unei reciclări ecolo‐ gice. Aparatele uzate trebuie returnate distribuitorului sau la un centru local autori‐ zat de colectare și reciclare. O eliminare corectă a aparatului vechi stimulează o re‐ valoricare sustenabilă a resurselor reciclabile. Ignorarea poate duce la efecte po‐ tențiale asupra sănătății/mediului înconjurător.

Ambalaje Colectare separată. Vericaţi prevederile valabile la nivel local. Reduceți volumul cartonului.

de setările din fabrică. Producătorul nu este responsabil în cazul ştergerii setărilor personale.

Textele şi gurile corespund nivelului tehnic din momentul tipăririi. Ne rezervăm dreptul de a aduce modicări. Conţinutul manualului de utilizare nu poate repre‐ zenta baza nici unor pretenţii din partea cumpărătorului. Vă suntem recunoscători pentru eventuale propuneri de îmbunătăţire şi pentru indicarea unor eventuale erori în manualul de utilizare.

Sursă de curent

Generalităţi Aparatul este produs conform stadiului actual de dezvoltare al tehnicii şi potrivit

normelor de siguranţă tehnică recunoscute. Cu toate acestea, operarea greşită sau necorespunzătoare pot genera pericole pentru

viaţa şi sănătatea operatorului sau a unor terţi,

aparat şi alte bunuri materiale ale utilizatorului,

lucrul ecient cu aparatul.

Toate persoanele care sunt implicate în montarea, punerea în funcţiune, operarea, revizia şi întreţinerea aparatului trebuie

să e calicate în mod corespunzător,

să aibă cunoştinţe despre sudură şi

să citească în totalitate şi să respecte cu stricteţe prezentul manual de utilizare.

Manualul de utilizare trebuie păstrat tot timpul în locaţia de utilizare a aparatului. În plus faţă de conţinutul manualului de utilizare trebuie respectate toate regle‐ mentările general valabile, precum şi cele locale privind prevenirea accidentelor şi protecţia mediului înconjurător.

Toate instrucţiunile de siguranţă şi indicaţiile de avertizare asupra pericolelor de pe aparat

trebuie păstrate în stare lizibilă

nu trebuie deteriorate

nu trebuie îndepărtate

nu trebuie acoperite sau vopsite.

Utilizarea con‐ formă

Poziţia instrucţiunilor de siguranţă şi a indicaţiilor de avertizare de pe aparat este specicată în capitolul „Generalităţi“ al manualului de utilizare al aparatului. Defecţiunile care pot afecta siguranţa trebuie remediate înainte de pornirea apara‐

tului.

Este vorba despre propria dumneavoastră siguranţă!

Aparatul este destinat exclusiv folosirii în sensul prevederilor privind utilizarea con‐ formă.

Aparatul este destinat exclusiv pentru metoda de sudură indicată pe plăcuţa indica‐ toare. Orice altă utilizare este considerată ca ind neconformă. Producătorul nu este res‐ ponsabil pentru daunele astfel rezultate.

Utilizarea conformă presupune şi

citirea şi respectarea tuturor indicaţiilor din manualul de utilizare

citirea completă şi respectarea tuturor instrucţiunilor de siguranţă şi a indicaţii‐ lor de avertizare

respectarea operaţiunilor de inspecţie şi revizie.

A nu se utiliza niciodată acest aparat pentru următoarele aplicaţii:

dezgheţarea ţevilor

încărcarea bateriilor/acumulatorilor

pornirea motoarelor

Aparatul este conceput pentru utilizarea în domeniul industrial şi comercial. Pro‐ ducătorul nu îşi asumă nicio răspundere pentru daunele rezultate în urma utilizării aparatului în spaţiul locativ.

Producătorul nu îşi asumă de asemenea nicio răspundere pentru rezultatele defec‐ tuoase sau eronate ale lucrărilor.

Protecţie indivi‐ duală şi a persoa‐ nelor

Când utilizaţi aparatul vă expuneţi unor numeroase pericole, cum ar :

scântei împrăştiate, piese metalice propulsate în jur

radiaţia arcului electric, periculoasă pentru ochi şi piele

câmpuri electromagnetice nocive, care reprezintă un pericol letal pentru per‐ soanele care utilizează stimulatoare cardiace

pericole de natură electrică, generate de curentul de la reţea şi curentul de încărcare

poluare sonoră ridicată

fum şi gaze nocive, care se degajă în timpul sudării

Când utilizaţi aparatul trebuie să purtaţi îmbrăcăminte de protecţie corespunzătoa‐ re. Îmbrăcămintea de protecţie trebuie să prezinte următoarele caracteristici:

să e greu inamabilă

să e izolantă şi uscată

să acopere întreg corpul, să nu e deteriorată şi să se ae în stare bună

cască de protecţie

pantaloni fără manşoane

Din îmbrăcămintea de protecţie fac parte, printre altele:

Protejaţi-vă ochii şi faţa de razele UV, de căldură şi scânteile împrăştiate, cu o mască de protecţie cu ltru conform specicaţiilor.

Pe sub mască purtaţi ochelari de protecţie conformi specicaţiilor, cu protecţie laterală.

Purtaţi încălţăminte solidă, care izolează şi în condiţii de umiditate.

Protejaţi-vă mâinile cu mânuşi adecvate (izolate electric şi termic).

Purtaţi căşti de urechi pentru reducerea expunerii la poluare sonoră şi pentru a vă proteja de accidentări.

Date privind valo‐ rile emisiilor de zgomot

Nu permiteţi apropierea persoanelor, în special a copiilor, de aparat şi de zona de lucru, în timpul funcţionării aparatului. Dacă totuşi se mai aă persoane în apropie‐ re

informaţi-le cu privire la toate pericolele existente (pericol de pierdere a vederii din cauza arcului electric, pericol de accidentare din cauza împrăştierii scântei‐ lor, gaze toxice degajate în timpul sudării, poluare sonoră, posibile pericole ge‐ nerate de curentul de la reţea şi curentul de încărcare, ...),

puneţi-le la dispoziţie mijloace de protecţie adecvate sau

instalaţi pereţi de protecţie şi cortine de protecţie adecvate.

Aparatul emite un nivel de putere acustică maxim <80dB(A) (ref. 1pW) la funcţiona‐ rea în gol precum şi în faza de răcire după funcţionare în conformitate cu punctul de funcționare maxim admis la capacitatea standard conform EN 60974-1.

O valoare a emisiei raportată la locul de muncă nu poate  indicată la sudură (şi tăiere), deoarece acestea sunt condiţionate de metodă şi mediul ambiant. Aceasta depinde de diverşii parametri de sudare, de exemplu de procedeul de sudare (suda‐ re MIG/MAG, WIG), de tipul de curent ales (curent continuu, c.a.), de intervalul de putere, de tipul de material sudat, de rezonanţa piesei, de mediul ambiant al spațiu‐ lui de lucru și de alți factori.

Pericole generate de gaze şi vapori toxici

Fumul generat la sudură conţine gaze şi vapori dăunători pentru sănătate.

Fumul de sudare conţine substanţe care, conform Studiului 118 al Agenţiei Inter‐

naţionale de Cercetare în Domeniul Cancerului, declanşează cancer.

Utilizaţi un sistem de aspiraţie punctual şi un sistem de aspiraţie al încăperii. Dacă este posibil, utilizaţi pistolete de sudare cu dispozitive de aspiraţie proprii.

Păstraţi distanţa faţă de fumul de sudare şi gazele generate.

Fumul şi gazele dăunătoare rezultate

nu se inhalează

se aspiră din perimetrul de lucru folosind mijloace adecvate.

Se asigură alimentarea sucientă cu aer proaspăt. Asiguraţi-vă că în orice moment este garantată o rată de ventilaţie de minimum 20 m³ / oră.

În cazul ventilării insuciente utilizaţi o mască pentru sudare cu alimentare cu aer.

În cazul în care aveţi dubii legate de puterea de aspirație, comparaţi nivelul de emi‐ sii poluante cu valorile limită admise.

Următoarele componente sunt responsabile, printre altele, pentru toxicitatea fumu‐ lui de sudură:

Metalele utilizate pentru piesă

Electrozii

Acoperirile

Produsele de curăţare, degresare sau similare

Procedeu de sudare utilizat

Prin urmare este obligatorie respectarea şelor de date de siguranţă a materialelor şi informaţiile producătorului privind componentele enumerate.

Pericol din cauza scânteilor

Recomandări pentru scenarii de expunere, măsuri de management al riscurilor şi pentru identicarea condiţiilor de lucru se găsesc pe pagina web European Welding Association la secţiunea Health & Safety (https://european-welding.org).

Vaporii inamabili (de exemplu vapori de solvenţi) se vor menţine la distanţă de ra‐ za de acţiune a arcului electric.

În cazul în care nu se efectuează suduri, supapa buteliei de gaz de protecție sau ad‐ misia principală de gaz se menţin închise.

Scânteile purtate în aer pot declanşa incendii şi explozii.

Nu sudaţi niciodată în apropierea materialelor inamabile.

Materialele inamabile trebuie să se ae la o distanţă de minim 11 metri (36 ft. 1.07 in.) de arcul electric sau trebuie să e acoperite cu un material adecvat.

Păstraţi la îndemână extinctoare adecvate, vericate.

Scânteile şi particule metalice erbinţi pot ajunge în perimetrul învecinat şi prin mici fante sau deschideri. Luaţi măsurile corespunzătoare pentru a evita riscul de acci‐ dentare şi incendiu.

Nu sudaţi în zone cu risc de incendiu şi explozie sau la rezervoare, butoaie sau ţevi închise, atunci când acestea nu au fost pregătite în prealabil conform normelor naţionale şi internaţionale specice.

Este interzisă efectuarea de lucrări de sudură la rezervoarele în care sunt sau au fost depozitate gaze, combustibili, uleiuri minerale sau alte substanţe similare. Res‐ turile din aceste rezervoare pot provoca explozii.

Pericole generate de curentul de su‐ dare

Electrocutarea este de regulă foarte periculoasă şi poate  letală.

Nu atingeţi componente aate sub tensiune din interiorul şi exteriorul aparatului.

Protecţia proprie şi a altor persoane se asigură prin utilizarea unui suport la rădăcină temporar sau a unei acoperiri uscate, izolate sucient faţă de potenţialul de împământare sau de masă. Suportul la rădăcină temporar sau masca trebuie să acopere complet întreaga zonă dintre corp şi potenţialul de împământare sau de masă.

Toate cablurile şi conductorii trebuie să e xe, nedeteriorate, izolate şi dimensiona‐ te sucient. Conexiunile slăbite, cablurile topite, deteriorate sau subdimensionate precum şi conductorii se vor înlocui imediat.

Este interzisă înfăşurarea cablurilor şi conductorilor în jurul corpului sau în jurul unor părţi ale corpului.

Electrodul (electrod învelit, electrod de wolfram, sârmă pentru sudare, ...)

nu se scufundă niciodată în lichide în vederea răcirii

nu se atinge niciodată atunci când sursa de curent este pornită.

Între electrozii a două sisteme de sudare se poate forma de ex. tensiunea dublă de mers în gol a unui sistem de sudare. Atingerea simultană a potenţialelor celor doi electrozi prezintă uneori un pericol de moarte.

În cazul în care este necesar, asiguraţi împământarea corespunzătoare a piesei prin mijloace adecvate.

Pericole din cauza acumulatorului

Deconectaţi aparatele care nu sunt utilizate.

Substanțele conținute în acumulatorul utilizat în acest aparat pot avea efecte peri‐ culoase asupra mediului și sănătății oamenilor și animalelor. În cazul deteriorării aparatului trebuie respectate următoarele puncte:

aveți grijă ca lichidele scurse să nu ajungă în pământ sau în pânza freatică

dacă s-a produs deja o poluare, luați toate măsurile necesare pentru îndepărta‐ rea acesteia conform dispozițiilor naționale în vigoare

În condiții improprii de utilizare, există riscul scurgerii de lichid din acumulator.

Lichidul poate cauza iritații sau arsuri.

Evitați contactul cu acest lichid.

În cazul contactului accidental spălați imediat locul afectat cu multă apă.

În cazul contactului cu ochii consultați de asemenea un medic.

Supraîncălzirea acumulatorului prezintă un risc de incendiu. Protejați aparatul împotriva căldurii. (de ex. împotriva expunerii de lungă durată la surse de căldură și foc)

În cazul deteriorării sau utilizării neconforme a acumulatorului se pot degaja vapori periculoși care pot cauza iritații ale căilor respiratorii. Măsuri:

asigurați aerisirea

în cazul manifestărilor neplăcute consultați medicul

În cazul unui acumulator defect se pot înregistra scurgeri de lichid din aparat.

Evitați contactul cu lichidul

Trimiteți aparatul la un Fronius Service Partner pentru reparații

Curățați și vericaţi componentele care au venit în contact cu lichidul

Funcționarea sau depozitarea în zone cu risc de explozie sunt interzise. În spațiile cu pericol de incendiu sau explozie se aplică prevederi speciale

- a se respecta dispozițiile naționale și internaționale corespunzătoare.

Conform Directivei Europene 2006/66/CE cu privire la baterii și acumulatori și imple‐ mentarea acesteia în dreptul național, bateriile uzate și acumulatorii se colectează separat și se predau pentru revaloricarea ecologică. Asigurați-vă că aparatul uzat este returnat la reprezentantul comercial de la care l-ați achiziționat sau informațivă asupra unui sistem local autorizat de colectare sau eliminare. Ignorarea acestei directive UE poate avea efecte negative asupra mediului și asupra sănătății dumne‐ avoastră!

Aparatele cu acumulatori nedeteriorați mecanici pot  trimise la Fronius Service Partner în vederea reparării sau a înlocuirii acumulatorului.

De îndată ce există suspiciunea că acumulatorul a fost deteriorat mecanic (de ex. din cauza scurgerilor de electrolit), în conformitate cu legile și directivele locale ba‐ teria trebuie eliminată la cel mai apropiat centru de colectare și reciclare. În caz de neclarități sau întrebări privind eliminarea contactați Fronius Service Part‐ ner.

Încărcați sursa de curent doar cu încărcătorul „ActiveCharger 1000”. În cazul uti‐ lizării unui alt încărcător există riscul de producere a unui incendiu.

Sursa de curent poate funcționa doar cu acumulatorul prevăzut. Utilizarea unui alt acumulator poate cauza pericol de accidentare și incendiu.

Curenți vaga‐ bonzi de sudare

În cazul demontării acumulatorului, acesta trebuie ținut la distanță de obiecte me‐ talice precum cleme de birou, monede, chei, cuie, șuruburi sau alte obiecte metalice mici care ar putea forma accidental o conexiune între racordurile acumulatorului. Scurtcircuitarea polilor bateriei poate cauza arsuri sau un incendiu.

Nu folosiți acumulatori sau surse de curent care prezintă deteriorări sau modicări. Componentele și aparatele deteriorate sau modicate pot prezenta un comporta‐ ment neprevăzut, care poate duce la explozii sau pericole de accidentare.

Nu expuneți sursa de curent sau acumulatorul la foc sau la o temperatură de peste 130 °C (266 °F). Aceasta poate provoca o explozie.

Urmați instrucțiunile de încărcare din acest MU. Nu încărcați acumulatorul în afara intervalului de temperatură admis - vezi secțiunea Condiții ambientale pe pagina

20. Încărcarea neconformă sau temperaturile nepermise pot deteriora acumulato‐

rul și pot spori pericolul de incendiu.

În cazul nerespectării indicațiilor de mai jos există riscul apariției curenților vaga‐ bonzi de sudare, care pot cauza următoarele:

Pericol de incendiu

Supraîncălzirea componentelor conectate cu piesa

Distrugerea conductorilor de protecție

Deteriorarea aparatului și a altor dispozitive electrice

Asigurați îmbinarea xă a bornei de racordare a piesei cu piesa.

Fixați borna de racordare a piesei cât mai aproape de punctul de sudură.

La pardoselile conductoare electric, aparatul se va amplasa pe sol cu o izolație su‐

cientă.

În cazul utilizării distribuitoarelor de curent, a suporturilor pentru cap dublu etc., se vor reține următoarele: Chiar și electrodul pistoletului de sudare / port-electrodului

neutilizat este sub tensiune. Asigurați depozitarea sucient de izolată a pistoletului de sudare/port-electrodului neutilizat.

Măsuri referitoa‐ re la compatibili‐ tatea electromag‐ netică

În cazuri speciale, în ciuda respectării limitelor de emisie standardizate, pot apărea inuenţe pentru zona de utilizare prevăzută (de exemplu dacă în locaţia de ampla‐ sare se aă aparate sensibile sau dacă zona de amplasare se aă în apropierea re‐ ceptorilor radio sau TV). În acest caz exploatatorul este obligat să ia măsuri adecvate pentru eliminarea per‐

turbaţiilor.

Vericaţi şi evaluaţi rezistenţa la perturbaţii a dispozitivelor aate în vecinătatea

aparatului, în conformitate cu dispoziţiile naţionale şi internaţionale. Exemple de dispozitive expuse la perturbaţii, care pot  inuenţate de către aparat:

dispozitive de siguranță

cabluri de rețea, de semnal sau cabluri de transfer date

echipamente IT și de comunicații

echipamente de măsură și calibrare

Măsuri de protecție în vederea evitării problemelor de compatibilitate electromag‐ netică:

1. Alimentarea de la rețea

În cazul în care intervin perturbații electromagnetice în ciuda alimentării corecte de la rețea, luați măsuri suplimentare (de ex. utilizați ltre de rețea adecvate).

2. Cablurile de sudură

se menţin cât mai scurte

se pozează pe trasee comune, cât mai apropiate (pentru evitarea proble‐ melor legate de câmpurile electromagnetice - CEM)

se pozează la distanţă cât mai mare de alte cabluri

3. Echilibrarea de potenţial

4. Împământarea piesei

Dacă este necesar, se va realiza o legătură la masă prin condensatori adec‐

vaţi.

5. Ecranare, dacă este necesar

Se ecranează alte echipamente din zonă

Se ecranează întreaga instalaţie de sudură

Măsuri CEM Câmpurile electromagnetice pot cauza daune pentru sănătate, care nu sunt cunos‐

cute încă:

Efecte asupra sănătăţii persoanelor învecinate, de exemplu a persoanelor purtătoare de stimulatoare cardiace sau aparate auditive

Persoanele purtătoare de stimulatoare cardiace trebuie să consulte medicul cu‐ rant înainte de a staţiona în imediata vecinătate a aparatului sau procedeului de sudare

Distanţele între cablurile de sudură şi capul/trunchiul sudorului trebuie să e cât mai mari, din motive de siguranţă

Cablul de sudură şi pachetele de furtunuri nu se poartă pe umeri şi nu se înfăşoară în jurul corpului sau a părţilor corpului

Cerințe privind gazul de protecție

În special la conductele inelare, gazul de protecție cu impurități poate cauza deteri‐ orări ale echipamentului și o diminuare a calității sudurii. Trebuie îndeplinite următoarele norme referitoare la calitatea gazului de protecție:

Dimensiunea particulelor solide < 40 µm

Punct de condensare sub presiune < -20 °C

Conținut max. de ulei < 25 mg/m³

Dacă este necesar utilizați un ltru!

Pericol din cauza buteliilor de gaz protector

Buteliile de gaz protector conţin gaz sub presiune şi pot exploda în caz de deteriora‐ re. Deoarece buteliile de gaz protector sunt o componentă a echipamentului de su‐ dură, acestea trebuie tratate cu maximă precauţie.

Protejaţi buteliile de gaz protector umplute cu gaz comprimat împotriva căldurii ex‐ cesive, a şocurilor mecanice, a zgurii, focului deschis, scânteilor şi arcurilor electrice.

Montaţi buteliile de gaz protector în poziţie verticală şi xaţi-le conform instrucţiuni‐ lor, pentru ca acestea să nu poată cădea.

Menţineţi buteliile de gaz protector la distanţă de circuitele de sudură sau alte circu‐

ite electrice.

Nu agăţaţi niciodată un arzător de sudură pe o butelie de gaz protector.

Nu atingeţi niciodată o butelie de gaz protector cu un electrod.

Pericol de explozie - nu efectuaţi niciodată suduri la o butelie de gaz protector aată sub presiune.

Folosiţi întotdeauna doar buteliile de gaz protector adecvate pentru respectiva apli‐ caţie şi accesoriile adecvate (dispozitive de reglare, furtunuri şi ttinguri, ...). Utilizaţi

doar buteliile de gaz protector şi accesoriile aate în stare perfectă de funcţionare.

În cazul în care se deschide o supapă a unei butelii de gaz protector, întoarceţi faţa dinspre oriciul de ieşire.

Pericol din cauza emanaţiilor de gaz protector

În cazul în care nu se efectuează suduri, supapa buteliei de gaz protector se menţine închisă.

În cazul în care butelia de gaz protector nu este racordată, capacul de la supapa bu‐ teliei de gaz protector se lasă montat.

A se respecta indicaţiile producătorului precum şi dispoziţiile naţionale şi internaţio‐ nale privind buteliile de gaz protector şi accesoriile.

Pericol de asxiere din cauza emanaţiilor necontrolate de gaz protector

Gazul protector este inodor şi insipid, având totodată capacitatea de a dislocui oxi‐ genul din aerul ambiant.

Asiguraţi un ux sucient de aer proaspăt - rată de ventilaţie de minim 20 m³ / oră

Respectaţi instrucţiunile de siguranţă şi întreţinere de pe butelia de gaz protec‐ tor sau de la sursa principală de alimentare cu gaz

În cazul în care nu se efectuează suduri, supapa buteliei de gaz protector sau admisia principală de gaz se menţin închise.

Vericaţi sticla de gaz protector sau sursa de alimentare cu gaz înainte de eca‐ re punere în funcţiune, în ceea ce priveşte scurgerile necontrolate de gaz.

Măsuri de sigu‐ ranță la locul de instalare, pentru depozitare și transport

Un aparat în cădere poate reprezenta un pericol de moarte! Plasați aparatul în poziție stabilă pe o suprafață plană, solidă

Este permis un unghi de înclinare de maximum 10°.

Funcționarea sau depozitarea în zone cu risc de explozie sunt interzise. În spațiile cu pericol de incendiu sau explozie se aplică prevederi speciale

- a se respecta dispozițiile naționale și internaționale corespunzătoare.

Prin instrucțiunile și controalele interne se va asigura ca perimetrul din jurul spațiu‐ lui de lucru să e mereu în stare de ordine și curățenie.

Instalați și operați aparatul doar în conformitate cu clasa de protecție specicată pe plăcuța indicatoare.

La instalarea aparatului asigurați o distanță perimetrală de 0,5 m (1 ft. 7.69 in.), pen‐ tru ca aerul de răcire să poată intra și ieși nestingherit.

La transportul aparatului aveți grijă ca directivele și normele de prevenire a acciden‐ telor naționale și regionale să e respectate. Acest lucru este valabil în special pen‐ tru directivele privind deteriorările produse în timpul transportului.

Înainte de punerea în funcțiune, după transport efectuați obligatoriu o examinare vizuală a aparatului în ceea ce privește deteriorările. Înainte de punerea în funcțiu‐ ne solicitați repararea daunelor de către personalul de service instruit.

Pericol de emisii insesizabile de gaz de protecție incolor și inodor, la utilizarea unui adaptor pentru racordul de gaz de protecție. Filetul adaptorului de pe partea apara‐ tului, aferent racordului pentru gaz de protecție, se etanșează înainte de montaj cu ajutorul unei benzi adecvate din teon.

Măsuri de sigu‐ ranţă în regimul normal de

funcţionare

Vericarea din

punct de vedere al tehnicii sigu‐

ranţei

Exploataţi aparatul numai atunci când toate dispozitivele de siguranţă sunt complet funcţionale. Dacă dispozitivele de siguranţă nu sunt perfect funcţionale, acest lucru

poate reprezenta un pericol pentru

viaţa şi sănătatea operatorului sau a unor terţi,

aparat şi alte bunuri materiale ale utilizatorului

lucrul ecient cu aparatul.

Dispozitivele de siguranţă care nu prezintă o ecienţă funcţională completă trebuie reparate înainte de pornirea aparatului.

Nu evitaţi şi nu scoateţi niciodată din funcţiune dispozitivele de siguranţă.

Înainte de pornirea aparatului asiguraţi-vă că se exclude orice pericol la care ar pu‐ tea  expuse persoanele.

Vericaţi aparatul cel puţin o dată pe săptămână în ceea ce priveşte daunele vizibile şi funcţionarea dispozitivelor de siguranţă.

Producătorul recomandă efectuarea cel târziu la ecare 12 luni a unei vericări a aparatului din punct de vedere al tehnicii siguranţei.

În acelaşi interval de 12 luni, producătorul recomandă o calibrare a surselor de ali‐ mentare cu energie.

Se recomandă efectuarea unei vericări din punct de vedere al tehnicii siguranţei, de către un electrician specializat şi autorizat

după o modicare

după montarea de piese suplimentare sau reechipare

după lucrări de reparaţie şi întreţinere

cel puţin la ecare douăsprezece luni.

În cadrul vericării din punct de vedere al tehnicii siguranţei trebuie respectate nor‐ mele şi directivele naţionale şi internaţionale corespunzătoare.

Pentru informaţii amănunţite referitoare la vericarea din punct de vedere al tehni‐ cii siguranţei şi la calibrare vă rugăm să consultaţi unitatea de service. La cerere, aceasta vă va pune la dispoziţie documentele necesare.

Punere în funcțiu‐ ne, întreţinere şi

reparaţii

Simboluri de sigu‐ ranță

În cazul pieselor unor terţi producători nu garantăm că acestea construite şi fabri‐ cate pentru a face faţă diverselor solicitări şi cerinţe de siguranţă.

Utilizaţi doar piese de schimb şi consumabile originale (valabil şi pentru piese standard).

Nu aduceţi modicări, nu montaţi piese suplimentare şi nu reechipaţi aparatul fără aprobarea producătorului.

Piesele care nu sunt în stare ireproșabilă trebuie înlocuite imediat.

Când comandați piesele, indicați denumirea exactă și numărul articolului con‐ form listei pieselor de schimb, precum și numărul de serie al aparatului dvs.

Şuruburile carcasei reprezintă sistemul de conectare a conductorilor de protecţie pentru împământarea carcasei. Utilizaţi întotdeauna şuruburi de carcasă originale, în cantitatea corespunzătoare şi strânse cu cuplul indicat.

Aparatele cu marcajul CE îndeplinesc cerințele fundamentale ale Directivei privitoa‐ re la joasa tensiune și compatibilitatea electromagnetică (de exemplu standarde re‐ levante ale produselor din seria de standarde EN 60 974).

Fronius International GmbH declară că aparatul corespunde directivei 2014/53/CE. Textul integral al declarației de conformitate CE este disponibil la următoarea adresă de Internet: http://www.fronius.com

Aparatele prevăzute cu marcajul de vericare CSA îndeplinesc cerințele standarde‐ lor relevante pentru Canada și SUA.

Încărcător

Generalităţi Aparatul este produs conform stadiului actual de dezvoltare al tehnicii şi potrivit

normelor de siguranţă tehnică recunoscute. Cu toate acestea, operarea greşită sau necorespunzătoare poate genera pericole pentru

viaţa şi sănătatea operatorului sau a unor terţi,

aparat şi alte bunuri materiale ale utilizatorului,

lucrul ecient cu aparatul.

Toate persoanele care sunt implicate în montarea, punerea în funcţiune, operarea, revizia şi întreţinerea aparatului trebuie

să e calicate în mod corespunzător,

să citească în totalitate şi să respecte cu stricteţe prezentul manual de utilizare.

Toate instrucţiunile de siguranţă şi indicaţiile de avertizare asupra pericolelor de pe aparat

trebuie păstrate în stare lizibilă,

nu trebuie deteriorate,

nu trebuie îndepărtate,

nu trebuie acoperite sau vopsite.

Condiții ambien‐ tale

Utilizarea con‐ formă

Poziţia instrucţiunilor de siguranţă şi a indicaţiilor de avertizare de pe aparat este specicată în capitolul „Informaţii generale“ al manualului de utilizare al aparatului. Defecţiunile care pot afecta siguranţa trebuie remediate înainte de pornirea apara‐

tului.

Este vorba despre propria dumneavoastră siguranţă!

Operarea sau depozitarea aparatului în afara zonelor specicate este considerată ca

ind neconformă. Producătorul nu este responsabil pentru daunele astfel rezultate.

Informaţii mai detaliate cu privire la condiţiile admisibile privind mediul ambiant

sunt disponibile în cadrul capitolului „Date tehnice”.

Aparatul este destinat exclusiv folosirii în sensul prevederilor privind utilizarea con‐ formă. Orice altă utilizare, care depăşeşte cadrul acestor prevederi este considerată ca ind neconformă. Producătorul nu este responsabil pentru daunele astfel rezul‐ tate, pentru obţinerea unor rezultate deciente sau eronate în timpul lucrului.

Utilizarea conformă presupune şi

citirea completă şi respectarea manualului de utilizare şi a tuturor instrucţiuni‐ lor de siguranţă şi a indicaţiilor de avertizare,

respectarea operaţiunilor de inspecţie şi revizie,

respectarea tuturor indicaţiilor producătorului bateriei şi al vehiculului.

Funcționarea ireproșabilă a aparatului depinde de utilizarea corespunzătoare a acestuia. În timpul manipulării aparatul nu are voie sub nicio formă să e tras de cablu.

Alimentare de la

reţea

Aparatele de mare putere pot inuenţa calitatea energiei din cadrul reţelei datorită consumului mare de curent.

În cazul anumitor tipuri de aparate această situaţie poate duce la următoarele:

Limitări în ceea ce priveşte racordul

Cerinţe privind impedanţa maximă admisă de rețea

Cerinţe privind puterea minimă de scurtcircuit necesară

la interfaţa cu reţeaua publică

vezi Datele tehnice

În acest caz este necesar ca exploatatorul sau utilizatorul aparatului să se asigure că este permisă racordarea aparatului, consultându-se eventual cu operatorul rețelei de distribuție.

IMPORTANT! Se va asigura împământarea sigură a alimentării de la rețea!

Pericole generate de curentul de la rețea și curentul de încărcare

Protecţie indivi‐ duală şi a persoa‐ nelor

În cazul lucrului cu dispozitive de încărcare apar numeroase pericole, cum ar :

pericole de natură electrică, generate de curentul de la rețea și curentul de încărcare

câmpuri electromagnetice nocive, care pot reprezenta un pericol letal pentru persoanele care utilizează stimulatoare cardiace

Un șoc electric poate  mortal. În esență, orice șoc electric pune viața în pericol. Pentru a evita șocurile electrice în timpul funcționării:

nu atingeți componente aate sub tensiune din interiorul și exteriorul aparatu‐ lui.

Nu scurtcircuitați cablul de încărcare

Toate cablurile și conductorii trebuie să e xe, nedeteriorate, izolate și dimensiona‐ te sucient. Solicitați repararea imediată de către o unitate specializată, autorizată a conexiunilor desfăcute, cablurilor și conductorilor carbonizați, deteriorați sau subdi‐ mensionați.

Nu permiteţi apropierea persoanelor de aparat şi de zona de lucru, în special a copi‐ ilor, în timpul funcţionării aparatului. Dacă totuşi se mai aă persoane în apropiere

informați-le în legătură cu toate pericolele,

puneţi-le la dispoziţie mijloace de protecţie adecvate.

Măsuri de sigu‐ ranţă în regimul normal de

funcţionare

Înainte de părăsirea zonei de lucru asiguraţi-vă că nici în lipsa dumneavoastră nu pot apărea vătămări corporale sau pagube materiale.

Operaţi aparatele cu conductor de protecţie numai la o reţea cu conductor de pro‐ tecţie şi priză cu contact pentru conductor de protecţie. Operarea aparatului la o reţea fără conductor de protecţie sau la o priză fără contact pentru conductor de protecţie este considerată o neglijenţă gravă. Producătorul nu este responsabil pen‐

tru daunele astfel rezultate.

Operaţi aparatul doar în conformitate cu tipul de protecţie specicat pe panoul indi‐ cator de putere.

Aparatul nu trebuie pus în nici un caz în funcţiune dacă prezintă deteriorări.

Branşamentul la reţea şi alimentarea aparatului trebui vericate regulat de către un electrician specializat în ceea ce priveşte ecienţa funcţională a conductorului de protecţie.

Dispozitivele de siguranţă care nu prezintă o ecienţă funcţională completă şi com‐ ponentele care nu se aă într-o stare perfectă trebuie reparate înainte de pornirea aparatului de către o unitate specializată şi autorizată.

Nu evitaţi şi nu scoateţi niciodată din funcţiune dispozitivele de protecţie.

După montaj este necesar un ştecher de reţea la care accesul să e liber.

Măsuri CEM În cazuri speciale, în ciuda respectării limitelor de emisie standardizate, pot apărea

inuenţe pentru zona de utilizare prevăzută (de ex. dacă în locaţia de amplasare se aă aparate sensibile sau dacă zona de amplasare se aă în apropierea receptorilor

radio sau TV). În acest caz exploatatorul este obligat să ia măsuri adecvate pentru eliminarea per‐

turbaţiilor.

Întreţinere Vericaţi înaintea ecărei puneri în funcţiune integritatea ştecherului şi a cablului

de alimentare, precum şi a cablurilor şi a bornelor de încărcare. În cazul murdăririi suprafeţei carcasei aparatului curăţaţi-o cu o cârpă moale, uti‐ lizând doar substanţe de curăţare fără solvenţi.

Reparaţii Lucrările de reparaţie pot  efectuate exclusiv de către o unitate specializată şi auto‐

rizată. Utilizaţi doar piese de schimb şi consumabile originale (valabil şi pentru piese standard). În cazul pieselor unor terţi producători nu garantăm că sunt acestea con‐ struite şi fabricate pentru a face faţă diverselor solicitări şi cerinţe de siguranţă.

Nu aduceţi modicări, nu montaţi piese suplimentare şi nu reechipaţi aparatul fără aprobarea producătorului.

Garanţie şi răspundere

Perioada de garanţie pentru aparat este de 2 ani începând de la data facturii. Producătorul nu acordă însă garanţie în cazul în care defecţiunile sunt generate de una sau mai multe dintre următoarele cauze:

Utilizarea neconformă a aparatului.

Montarea şi operarea necorespunzătoare.

Exploatarea aparatului cu dispozitivele de protecţie defecte.

Nerespectarea indicaţiilor din manualul de utilizare.

Modicări neautorizate ale aparatului.

Catastrofe datorate inuenţei unor corpuri străine sau unor cazuri de forţă ma‐ joră.

Vericarea din punct de vedere

Producătorul recomandă efectuarea unei vericări a aparatului din punct de vedere al tehnicii siguranţei, cel târziu la ecare 12 luni.

al tehnicii sigu‐

ranţei

Se recomandă efectuarea unei vericări din punct de vedere al tehnicii siguranţei de către un electrician specializat şi autorizat

după o modicare,

după montarea de piese suplimentare sau reechipare,

după lucrări de reparaţie şi întreţinere,

cel puţin la ecare douăsprezece luni.

În cadrul vericării din punct de vedere al tehnicii siguranţei trebuie respectate nor‐ mele şi directivele naţionale şi internaţionale corespunzătoare.

Vă rugăm să consultaţi unitatea de service pentru informaţii amănunţite referitor la vericarea din punct de vedere al tehnicii siguranţei. La cerere, aceasta vă va pune la dispoziţie documentele necesare.

Marcaje pe aparat Aparatele cu marcajul CE îndeplinesc condițiile fundamentale ale Directivelor aplica‐

bile.

Aparatele prevăzute cu marcajul de conformitate EAC îndeplinesc cerințele norme‐ lor relevante pentru Rusia, Bielorusia, Kazahstan, Armenia și Kirghizstan.

Pericole generale și electrice

PĂSTRAȚI ACEST MU- Acest MU conține instrucțiuni de siguranță și de operare

importante pentru acest tip de încărcător (pentru model a se vedea prima pa‐ gină a acestui document)

A nu se expune încărcătorul la precipitații sub formă de zăpadă sau ploaie

Utilizarea accesoriilor care nu sunt recomandate sau vândute de producătorul

încărcătorului pot duce la pericol de incendiu, șoc electric sau rănirea persoane‐ lor

Mărimea AWG minimă a unui cablu prelungitor 25 ft (7.6 m) 50 ft (15.2 m) 100 ft (30.5 m) 150 ft (45.6 m) AWG 16 AWG 12 AWG 10 AWG 8

Pentru a reduce riscul deteriorării prizei și a cablului, la extragerea încărcătoru‐

lui din priză țineți întotdeauna de cablu Utilizați un cablu prelungitor doar atunci când este absolut necesar. Utilizarea

unui cablu prelungitor inadecvat poate cauza incendiu și electrocutare. Dacă trebuie utilizat un cablu prelungitor, asigurați-vă că

bornele şei cablului prelungitor corespund ca mărime, număr și formă cu priza încărcătorului

cablul prelungitor este cablat corect și în stare electrică bună

mărimea cablului este sucentă pentru valoarea amperilor AC a încărcăto‐ rului, vezi capitolul Date tehnice de la pagina 77

Nu exploatați încărcătorul cu un cablu sau o şă defectă - înlocuiți imediat ca‐

blul sau şa Nu exploatați încărcătorul după ce acesta a suferit o lovitură, a fost lăsat să

cadă sau a fost deteriorat în alt mod; acesta trebuie predat personalului de ser‐ vice calicat

Nu demontați încărcătorul; înmânați-l personalului de service calicat, în cazul

în care sunt necesare lucrări de întreținere sau reparații. Reasamblarea greșită poate cauza pericol de incendiu sau electrocutare

Pentru a reduce riscul de electrocutare, scoateți încărcătorul din priză înainte de

orice lucrare de întreținere sau curățare. Comutarea elementelor de comandă în poziția „Oprit” nu poate reduce acest risc

Sursă de curent

Generalităţi

Conceptul apara‐ tului

Sursa de curent se remarcă prin următoarele caracteristici:

funcționarea fără rețea electrică

dimensiuni mici

carcasă robustă din plastic

abilitate sporită chiar şi în condiţii de utilizare dure

centură pentru un transport simplu chiar şi pe şantiere

elemente de comandă montate pro‐ tejat

racorduri cu închizător-baionetă

Un dispozitiv electronic de reglare adaptează în timpul operaţiunii de sudare carac‐ teristica sursei de curent la electrodul de sudat. Astfel se asigură proprietăți la aprindere şi sudare remarcabile la o greutate minimă şi la cele mai mici dimensiuni posibile. La utilizarea electrozilor celulozici un mod de funcţionare selectabil special în acest scop asigură rezultate de sudură perfecte.

Sudarea WIG cu aprindere la contact reprezintă o extensie semnicativă a domeniu‐ lui de utilizare şi aplicaţii ale acestui aparat.

Etichete de averti‐ zare pe aparat

Avertismentele şi simbolurile de siguranţă montate pe sursa de curent nu pot  îndepărtate sau acoperite cu vopsea. Indicaţiile şi simbolurile avertizează asupra si‐ tuaţiilor de operare necorespunzătoare care pot cauza vătămări corporale şi daune materiale grave.

Semnicaţia simbolurilor de siguranţă de pe aparat:

Pericol de vătămări corporale sau daune materiale grave din cauza operării neco‐ respunzătoare.

Utilizaţi funcţiile descrise doar dacă aţi citit în totalitate şi aţi înţeles următoarele do‐ cumente:

prezentele MU

toate MU ale componentelor de sistem ale sursei de curent, în special pre‐ scripțiile de securitate.

Aparatele uzate nu se vor arunca în gunoiul menajer, ci se vor elimina conform pre‐ scripţiilor de securitate.

Domenii de utili‐ zare

Sudare cu electrod învelit Sudare WIG cu pistolet cu supapă manuală pentru

gaz

Manevrarea aparatelor cu acumulatori

Siguranță

PERICOL!

Pericol din cauza tratării necorespunzătoare a acumulatorului cu ioni de litiu. Urmarea o pot reprezenta vătămări corporale grave sau pagube materiale majore.

Este interzisă expunerea sursei de curent la foc deschis. În cazul unei tempera‐

▶

turi prea ridicate acumulatorul se poate aprinde sau poate plesni. Nu deschideți sursa de curent, nu demontați acumulatorul. În cazul în care acu‐

▶

mulatorul este deteriorat printr-un tratament necorespunzător se pot scurge substanţe toxice care pot afecta sănătatea. Nu aruncați sursa de curent în apă. Chiar și la sursa de curent oprită există ris‐

▶

cul de scurtcircuit. În continuare, acesta duce la înerbântare, aprindere sau plesnirea acumulatorului.

PERICOL!

Pericol din cauza utilizării greșite și a lucrărilor executate defectuos. Urmarea o pot reprezenta vătămări corporale grave sau pagube materiale majore.

Nu deschideți sursa de curent.

▶

Sursa de curent poate  deschisă doar de către un tehnician de service Fronius.

▶

Pentru înlocuirea acumulatorului, predați sursa de curent unui Fronius Service

▶

Partner.

Depozitare și transport

Durata de viață a acumulatorului

La depozitarea și transportul sursei de curent respectați condițiile de mediu din secțiunea Date tehnice de la pagina 62.

În special la o depozitare mai îndelungată a sursei de curent respectați următoarele puncte:

Depozitați sursa de curent doar în stare încărcată. Starea de încărcare trebuie să se situeze în mod ideal între 50 și 80%

temperatura de depozitare optimă: 0 °C până la +20 °C (+32 °F până la +68 °F)

cel puțin o dată la șase luni încărcați din nou complet sursa de curent

La transportul sursei de curent trebuie urmate directivele naționale în vigoare. La transport trebuie respectate următoarele date de siguranță:

Clasa de mărfuri periculoase: 9

Cod de clasicare: M4

Grupa de ambalaje: II

REMARCĂ!

Durata de viață a acumulatorului depinde exclusiv de tratamentul acestuia. De aceea este foarte important modul în care și în ce condiții este utilizat și depozi‐ tat acumulatorul.

Funcțiile inteligente ale sursei de curent (vezi secțiunea Funcțiile aparatului pentru

protecția acumulatorului de la pagina 31) au o contribuție importantă la prelungi‐

rea duratei de viață a acumulatorului.

Următoarele puncte trebuie respectate obligatoriu de către utilizator pentru a ga‐ ranta durata maximă de viață a acumulatorului:

După ecare descărcare încărcați din nou acumulatorul Nu așteptați ca acumulatorul să e descărcat complet pentru a-l încărca din nou.

Protejați sursa de curent împotriva inuenţelor extreme

Condiții de mediu optime pentru funcționare:

Temperatura: +15 °C până la +25 °C (+59 °F până la +77 °F)

Umiditatea aerului: 50 %

Aer ambiant fără praf, vapori sau gaze agresive

În pauzele de utilizare încărcați periodic sursa de curent

Controlați sursa de curent cel puțin o dată la 6 luni și eventual încărcați-o din nou

Funcțiile aparatului pentru protecția acumulatorului

Generalități Funcțiile aparatului pentru protecția acumulatorului au ca scop:

prelungirea duratei de viață a acumulatorului

protejarea acumulatorului împotriva daunelor pe termen lung

garantarea siguranței în funcționare a sursei de curent

Protecția împotri‐ va descărcării profunde

Deconectare automată

Sursa de curent dispune de o protecție împotriva descărcării profunde care averti‐ zează utilizatorul în condiții de încărcare prea redusă a acumulatorului și deconec‐ tează sursa de curent.

Funcția protecției împotriva descărcării profunde:

atunci când capacitatea acumulatorului este consumată

după 3 secunde sursa de curent se deconectează automat

Pericol din cauza depozitării prelungite a acumulatorului în stare descărcată. Există riscul de deteriorare a acumulatorului.

Atunci când protecția împotriva descărcării profunde se activează, încărcați

▶

imediat sursa de curent!

Deconectarea automată evită consumul inutil de curent și prelungește astfel durata efectivă de funcționare cu o încărcare a acumulatorului.

toate segmentele indicatorului de capacitate a acumulatorului se

aprind intermitent

pe display apare “Lo“

sudarea nu mai poate  efectuată

ATENŢIE!

Atunci când sursa de curent nu este utilizată sau comandată pentru o anumită peri‐ oadă de timp, sursa de curent se deconectează de la sine.

Pentru reactivarea sursei de curent apăsați tasta Pornit/Oprit pentru min. 2 secun‐ de.

REMARCĂ!

Din fabrică sunt setate 15 minute până la oprirea automată (dacă timp de 15 minu‐ te nu are loc sudarea, sursa de curent se deconectează automat). Această valoare poate  modicată în meniul de congurare prin parametrul tSd.

Supravegherea temperaturii

Supravegherea temperaturii împiedică încărcarea sau descărcarea acumulatorului atunci când temperatura acumulatorului nu se încadrează în intervalul admis.

Încărcătorul dispune de un sistem intern de management al temperaturii

De la 30°C: Protecție împotriva supraîncălzirii încărcătorului prin reducerea automată a puterii (derating)

De la 45°C este posibilă doar încărcarea standard, pentru a spori durata de viață a acumulatorului.

La 70°C se deconectează sursa de curent.

Sub 0°C nu este posibilă încărcarea. Sudarea este posibilă condiționat în funcție de intensitatea curentului.

Doi senzori suplimentari direct pe modulul de putere

Subtemperatură Atunci când temperatura scade sub limita inferioară a intervalului admisibil, în prin‐ cipiu sudarea sau încărcarea nu mai sunt posibile.

Protecție împotri‐ va supraîncărcării

Supratemperatură Regimul de încărcare este posibil doar de la o temperatură a acumulatorului de +45°C.

Atunci când intervalul admis de temperatură al acumulatorului este depășit:

se aprinde indicatorul de temperatură, pe display apare „hot“

nu este posibil regimul de sudare sau încărcare până la stingerea indicatorului de temperatură (până când acumulatorul este răcit)

Acumulatorul este complet încărcat, deconectează de la sine încărcătorul și comută în modul de funcționare Încărcare de menținere.

Mai multe informații despre modul de funcționare a încărcătorului și regimurile in‐ dividuale de funcționare se găsesc în descrierea încărcătorului de la pagina 65.

Înainte de punerea în funcţiune

Siguranță

Utilizarea con‐ formă

PERICOL!

Pericol din cauza utilizării greșite și a lucrărilor executate defectuos. Urmarea o pot reprezenta vătămări corporale grave și pagube materiale majore.

Toate lucrările și funcțiile descrise în acest document pot  executate doar de

▶

către personal de specialitate cu calicare tehnică. Citiți și înțelegeți în întregime acest document.

▶

Citiți și înțelegeți toate prescripțiile de securitate și documentațiile pentru utili‐

▶

zator care însoțesc acest aparat și toate componentele de sistem.

Sursa de curent este dimensionată special pentru sudarea cu electrod învelit şi pen‐ tru sudarea WIG în combinaţie cu componentele de sistem ale producătorului. Încărcarea acumulatorului integrat poate  efectuată doar cu încărcătorul Froni‐ us ActiveCharger 1000. Orice altă utilizare este considerată ca ind neconformă. Pentru daunele rezultate de aici producătorul nu îşi asumă nicio responsabilitate.

Utilizarea conformă presupune şi

citirea completă a prezentelor MU

respectarea tuturor indicaţiilor şi prescripţiilor de securitate din aceste in‐ strucţiuni de utilizare

respectarea activităţilor de vericare şi a lucrărilor de întreţinere

Prescripții de in‐ stalare

PERICOL!

Pericol din cauza căderii sau răsturnării obiectelor. Urmarea o pot reprezenta vătămări corporale grave și pagube materiale majore.

Plasaţi aparatul în poziţie stabilă pe o suprafaţă plană şi solidă.

▶

După montaj, vericaţi ca toate îmbinările cu șurub să e xate corect.

▶

Aparatul este vericat conform clasei de protecție IP 23,ceea ce înseamnă:

protecție împotriva pătrunderii corpurilor străine solide mai mari de Ø 12,5 mm (.49 in.)

protecție împotriva apei pulverizate până la un unghi de 60° față de verticală

Aer de răcire Aparatul trebuie instalat astfel încât aerul de răcire să poată circula nestingherit prin fantele de aerisire de pe partea frontală și posterioară a aparatului.

Praf Aveți grijă ca pulberile metalice rezultate să nu e absorbite de către ventilator în aparat. De exemplu la lucrările de polizare.

Funcționarea în aer liber Conform clasei de protecție IP23 aparatul poate  instalat și utilizat în aer liber. A se evita expunerea directă la umezeală (de ex. prin precipitații).

Racord electric Aparatul este adecvat pentru funcționarea într-o rețea electrică doar prin încărcăto‐

rul Fronius ActiveCharger 1000 (= mod hibrid, vezi și Regimuri de funcționare la pa‐ gina 74).

REMARCĂ!

Funcționarea cu alte încărcătoare duce la anularea tuturor drepturilor de garanție.

Înainte de prima punere în funcțiu‐ ne

Dacă acumulatorul este încărcat complet:

După conectare pe sursa de curent se aprinde indicatorul pentru capacita‐

tea acumulatorului la starea de încărcare actuală - acumulatorul este încărcat

Se aprinde indicatorul COMPLETED pe încărcător

Pe sursa de curent se aprind toate segmentele indicatorului pentru capaci‐ tatea acumulatorului Sursa de curent poate  pusă în funcțiune

Elemente de operare şi racorduri

(1)

(2)

(5)

(6)

(4)

(3)

Siguranță

Racorduri și com‐ ponente mecani‐ ce

PERICOL!

Pericol din cauza utilizării greșite și a lucrărilor executate defectuos. Urmarea o pot reprezenta vătămări corporale grave și pagube materiale majore.

Toate lucrările și funcțiile descrise în acest document pot  executate doar de

▶

către personal de specialitate cu calicare tehnică. Citiți și înțelegeți în întregime acest document.

▶

Citiți și înțelegeți toate prescripțiile de securitate și documentațiile pentru utili‐

▶

zator care însoțesc acest aparat și toate componentele de sistem.

Datorită actualizărilor de software este posibil ca aparatul dumneavoastră să dis‐ pună de funcții care nu sunt descrise în prezentul MU sau invers. În plus, este posibil să existe mici diferențe între imagini și elementele de operare de pe aparat. Modul de funcționare al acestor elemente de operare este însă iden‐ tic.

(1) bornă de curent (-)

cu închizător-baionetă

(2) bornă de curent (+)

cu închizător-baionetă

(3) Centură de purtare

(4) Centură cablu

pentru prinderea cablului de alimentare și a cablului de sudură A nu se utiliza pentru transportul aparatului!

(5) Racord încărcător

(6) Filtru de aer

Utilizarea racordurilor electrice în funcție de procedeul de sudare:

Sudare cu electrod învelit (în funcție de tipul de electrod) bornă de curent (+)pentru port-electrod sau cablu de masă bornă de curent (-) pentru port-electrod sau cablu de masă

Sudare WIG bornă de curent (+) pentru cablu de masă bornă de curent (-) pentru pistolet de sudare

Panou de operare

(10)

(8)

(7)

(3)

(4)

(5)

(6)

(11)

(9)

(1)

(2)

(1) Aşarea valorii de reglare

indică valoarea setată selectată:

Dinamică Curent de sudare Funcție Soft-Start / HotStart Impulsuri WIG/ Sudare în impulsuri

(2) Aşarea unităţii

indică ce unitate deţine valoarea, care este modicată actual cu roata de setare (8):

Procent

Tensiune (volți) Frecvență (Hertz)

Timp (secunde)

(3) Indicatorul capacității acumulatorului

indică starea de încărcare a acumulatorului:

Acumulator complet încărcat Capacitate acumulator 75 % Capacitate acumulator 50 % Capacitate acumulator 25 %

Acumulator descărcat Încărcați imediat acumulatorul!

aşează modul de funcționare

se aprinde

în regim de sudare

la încărcarea de menținere

suplimentar se aprinde intermitent o bară în modurile de funcționare

încărcare

încărcare rapidă

mod hibrid (4) Ecran (5) Aşajul procedurii de sudare

indică procedeul de sudare selectat:

Sudare cu electrod învelit Sudare cu electrod învelit celulozic Sudare WIG rezervat pentru programe speciale

(6) Tasta Procedura de sudare

pentru selectarea procedurii de sudare

(7) Tasta pornit/oprit

pentru activarea și dezactivarea sursei de curent tasta trebuie apăsată minim 2 secunde pentru a reacționa (protecție împo‐

triva acționării accidentale) (8) Roată de setare (9) Aşare TAC

se aprinde atunci când funcţia de heftuire este activată

(doar la varianta de aparat TIG în procedeul de sudare WIG) (10) Tasta valorii de reglare

pentru selectarea valorii de reglare dorite (1) (11) Indicatoarele de stare

au rolul de a aşa diversele stări de funcţionare ale sursei de curent:

VRD - se aprinde atunci când există dispozitivul de siguranţă VRD (opțional) iar la bornele de sudare se înregistrează tensiunea de sigu‐ ranță redusă

Setup - se aprinde în modul de congurare

Temperatură - sursa de curent în afara intervalului de tempera‐ tură admis

Defecțiune - vezi și secțiunea Remedierea defecţiunilor de la pagi‐ na 56

Sudare cu electrod învelit

Pregătire

Apăsați tasta Pornit/Oprit timp de min. 2 secunde pentru a opri sursa de

curent

toate aşările se sting

Introduceţi şa de curent a cablului de masă în funcţie de tipul electrodului în

borna de curent (-) sau (+) şi blocaţi-l prin rotire spre dreapta. Cu celălalt capăt al cablului de masă realizaţi legătura la piesă Introduceţi şa de curent a port-electrodului în funcţie de tipul electrodului în

borna de curent (+) sau (-) şi blocaţi prin rotire spre dreapta. Așezarea electrodului în port-electrod

PERICOL!

Pericol de electrocutare. Urmarea o pot reprezenta vătămări corporale grave și pagube materiale majo‐ re.

De îndată ce sursa de curent este pornită, electrodul din port-electrod este

▶

sub tensiune. Aveţi grijă ca electrodul să nu vină în contact cu persoane sau părţi conductoare sau împământate (de ex. carcasă, ...).

Apăsați tasta Pornit/Oprit timp de min. 2 secunde pentru a porni sursa de

curent

se aprinde aşajul Curent de sudare

display-ul aşează curentul de sudare setat

Sudare cu elec‐ trod învelit

Funcţie SoftStart / HotStart

Funcţia are rolul de a regla curentul de start.

Domeniu de setare: 0 - 200 %

Mod de acționare: În funcţie de setare, la începutul procesului de sudare curentul de sudare este re‐ dus (Soft-Start) sau mărit (HotStart) timp de 0,5 secunde. Modicarea este indicată în procente din curentul de sudare setat.

Cu ajutorul tastei pentru procedeul de sudare puteţi alege unul dintre

următoarele procedee:

Sudare cu electrod învelit - după selectare se aprinde aşajul Sudare cu

electrod învelit

Sudare cu electrod învelit, cu electrod celulozic - după selectare se

aprinde aşajul Sudare cu electrod învelit, cu electrod celulozic

apăsaţi tasta valoare de setare până când

se aprinde aşajul Curent de sudare

Selectarea intensității curentului cu roata de reglare

Sursa de curent este gata de sudare

Durata curentului de start poate  modicată în meniul Congurare prin intermedi‐ ul parametrului Hti, vezi Parametri pentru sudarea cu electrod învelit la pagina 46.

Setarea curentului de start:

I (A)

90A

0,5 s 1 s 1,5 s

120A

apăsaţi tasta valoare de setare până când

Se aprinde aşarea Soft-Start / HotStart

Rotiţi roata de setare până la atingerea valorii dorite

Sursa de curent este gata de sudare

REMARCĂ!

Curentul HotStart maxim este limitat la 180 A.

Exemple: (curent de sudare setat = 100 A)

100 % Curent de start = 100 A Funcţie dezactivată

80 % Curent de start = 80 A Soft-Start

135 % Curent de start = 135 A HOTSTART

200 % Curent de start = 180 A HotStart (limita maximă a curentului a fost atinsă!)

Caracteristici ale funcţiei Soft-Start:

Reducerea formării porilor la anu‐ mite tipuri de electrozi

Exemplu pentru funcţia HotStart

Caracteristici ale funcţiei HotStart:

Îmbunătăţirea proprietăţilor de aprindere, chiar şi la electrozi cu proprietăţi de aprindere defectuoa‐ se

Fuziunea mai bună a materialului de bază în faza de pornire, cu mai puţine zone reci

Evitarea pe scară extinsă a incluziu‐ nilor de zgură

Dinamică Pentru a obţine un rezultat optim al sudurii, în anumite cazuri este necesară setarea

dinamicii.

Domeniu de setare: 0 - 100 (corespunde unei creşteri a curentului 0 - 200 A)

Mod de acțiune: În momentul transferului picăturilor sau în caz de scurtcircuit are loc o creştere temporară a intensităţii pentru a menţine arcul electric stabil. În cazul riscului ca electrodul învelit să se scufunde în baia de metal topit, această măsură previne întărirea băii de metal topit, precum şi un scurtcircuit mai îndelun‐ gat al arcului electric. Blocarea electrodului învelit este astfel exclusă.

Setarea dinamicii:

apăsaţi tasta valoare de setare până când

se aprinde aşajul Dinamică

Rotiţi roata de setare până la atingerea valorii de corectură dorite

Sursa de curent este gata de sudare

REMARCĂ!

Dinamica maximă a curentului este limitată la 180 A.

Exemple:

Dinamică = 0

Dinamică dezactivată

arc electric mai moale şi fără stropi

Dinamică = 20

Dinamică având intensitatea crescută cu 40 A

arc electric mai rigid şi mai stabil

curent de sudare setat = 100 A / dinamică = 60

Dinamică teoretică având intensitatea crescută cu 120 A

creşterea reală a intensităţii electrice doar 80 A deoarece se atinge limita maximă a intensității!

Sudura WIG

Generalităţi

Racordarea bute‐ liei de gaz

REMARCĂ!

La metoda selectată sudură WIG, nu utilizaţi electrod din wolfram pur (culoare de identicare: verde).

PERICOL!

Pericol din cauza buteliilor care se răstoarnă. Urmarea o pot reprezenta vătămări corporale și daune materiale grave.

Plasați buteliile de gaz în poziție stabilă pe o suprafață plană și solidă. Asigurați

▶

buteliile de gaz împotriva căderii. Respectați prescripțiile de securitate ale producătorului buteliei de gaz.

▶

Pregătire

Apăsați tasta Pornit/Oprit timp de min. 2 secunde pentru a opri sursa de

curent

toate aşările se sting

Introduceți şa de curent a pistoletului de sudare WIG în borna de curent (-) și blocați prin rotire spre dreapta

Echipaţi pistoletul de sudare conform MU ale acestuia Introduceți şa de curent a cablului de masă în borna de curent (+) și blocați

prin rotire spre dreapta Cu celălalt capăt al cablului de masă realizaţi legătura la piesă

ATENŢIE!

Pericol de rănire sau daune materiale datorită şocului electric. De îndată ce sursa de curent este pornită, electrodul din pistoletul de sudare este sub tensiune. Aveţi grijă ca electrodul să nu vină în contact cu persoane sau părţi conductoare sau împământate (de ex. carcasă, ...).

4 6 7

Apăsați tasta Pornit/Oprit timp de min. 2 secunde pentru a porni sursa de

curent

se aprinde aşajul Curent de sudare

display-ul aşează curentul de sudare setat

Reglaţi presiunea gazului

Sudare WIG

Pistolet de sudare cu ventil de închidere gaz

Cu ajutorul tastei pentru procedeul de sudare selectaţi sudarea WIG

aşajul Sudare WIG se aprinde

Deschiderea ventilului de închidere

gaz la pistoletul de sudare

Se declanşează uxul de gaz de protecţie

La regulatorul de presiune reglaţi

cantitatea de gaz dorită Închiderea ventilului de închidere

gaz la pistoletul de sudare

apăsaţi tasta valoare de setare până când

se aprinde aşajul Curent de sudare

reglaţi curentul de sudare cu ajutorul roţii de reglare

Aplicaţi duza de gaz pe punctul de aprindere, astfel încât între electrodul din

wolfram şi piesă să existe cca. 2 până la 3 mm (5/64 până la 1/8 in.) distanţă Acţionaţi ventilul de închidere gaz

Se declanşează uxul de gaz de protecţie

Aliniați lent pistoletul de sudare până când electrodul de wolfram atinge piesa

Ridicaţi pistoletul de sudare şi rabataţi-l în poziţia normală

Arcul electric se amorsează

Efectuaţi sudura

TIG COMFORT STOP

Pentru informații mai detaliate referitoare la activarea și setarea funcției TIG Com‐ fort Stop veziParametri pentru sudarea WIG pe pagina 48.

Funcționarea și utilizarea funcției TIG Comfort Stop:

1 2 3 4 5

Sudare

tdown

Max. A

70 A

(1)

(2)

1 2

3 4 5+

În timpul sudării, ridicați pistoletul de sudare

Arcul electric este prelungit vizibil

Coborâți pistoletul de sudare

Arcul electric este scurtat vizibil

Funcția TIG Comfort Stop se declanșează

Mențineți înălțimea pistoletului de sudare

Curentul de sudare este redus în rampă (DownSlope), până la stingerea ar‐ cului electric

Așteptați până la scurgerea timpului de post-curgere gaz și ridicați pistoletul de

sudare de pe piesă

Parcurs curent de sudare și ux gaz la activarea funcției TIG Comfort Stop

(1) Pre-curgere gaz (2) Post-curgere gaz

DownSlope: Timpul DownSlope t

este de 0,5 secunde și nu poate  modicat.

down

Post-curgere gaz: Fluxul ulterior de gaz se aplică manual.

Meniul de congurare

Intrarea în meniul de congurare

Modicare para‐ metri

Cu ajutorul tastei Procedeu de sudare selectaţi metoda pentru care trebuie

modicaţi parametrii de congurare:

Sudare cu electrod învelit

Sudare cu electrod învelit celulozic

Sudare WIG

+ Apăsaţi simultan tasta Valoare de setare şi tasta Procedeu de sudare

după eliberarea tastelor este aşată prescurtarea primului parametru în meniul de congurare

Rotiți roata de setare pentru a selecta parametrul dorit

Apăsați roata de setare pentru a aşa valoarea setată a parametrului

Rotiți roata de setare pentru a modica valoarea

valoarea setată este activă imediat

Excepție: La resetarea la valoarea din fabrică, după modicarea valorii trebuie apăsată roata de setare pentru a activa modica‐

rea.

Ieşirea din meniul

de congurare

Parametri pentru sudarea cu elec‐ trod învelit

Apăsați roata de setare pentru a reveni la lista parametrilor

Apăsaţi tasta Valoare de setare sau

tasta Procedeu de sudare pentru a ieşi din nou din meniul de congurare

Durată curent de start 0,1 - 1,5 secunde pentru funcţia Soft-Start / HotStart Setările din fabrică: 0,5 secunde

Anti-Stick On / OFF La activarea funcţiei Anti-Stick, în cazul unui scurtcircuit (lipirea electrodului) arcul electric este deconectat după 1,5 secunde Setările din fabrică: ON (activat)

Tensiunea limitată la nalul sudării (U cut o) 25 - 80 Volt Se utilizează pentru a stabili la ce lungime a arcului electric se încheie operaţiunea de sudare. Tensiunea de sudare creşte odată cu lungimea arcului electric. La atingerea tensiu‐ nii setate aici arcul electric este deconectat. Setările din fabrică: 45 Volt

Versiune Software Numărul complet al versiunii actuale software este repartizat pe mai multe ferestre de aşaj şi poate  vizualizat prin rotirea roţii de setare.

Deconectare automată (time Shut down) 300 - 900 secunde / OFF Atunci când sursa de curent nu este utilizată sau comandată pentru durata setată, sursa de curent se deconectează de la sine. Setările din fabrică: 900 secunde

Setările din fabrică (FACtory) Aici sursa de curent poate  resetată la valorile din fabrică no / YES / ALL (toate)

Întrerupere resetare

Resetare parametri pentru procedeul de sudare la setările din fabrică

Resetare parametri pentru toate procedeele de sudare la setările din fabrică

Pentru resetarea la setările din fabricaţie, valoarea selectată trebuie conrmată prin apăsarea roţii de setare!

Parametri pentru sudarea WIG

Sensibilitate Comfort Stop (Comfort Stop Sensitivity) 0,3 - 2,0 Volt / OFF Setare din fabrică: 0,5 Pentru detalii vezi secțiunea TIG COMFORT STOP de la pagina 43.

Tensiune de rupere (U cut o) 12 - 35 Volt Cu ajutorul acesteia se determină la ce lungime a arcului electric se încheie proce‐ deul de sudare. Tensiunea de sudare crește odată cu lungimea arcului electric. La atingerea tensiunii setate aici, arcul electric este deconectat . Acest parametru este disponibil numai atunci când parametrii CSS sunt setați pe OFF. Setare din fabrică: 15 Volt

Versiune software Numărul complet al versiunii actuale software este repartizat pe mai multe ferestre de aşaj și poate  vizualizat prin rotirea roții de setare.

Deconectare automată (time Shut down) 300 - 9000 secunde / OFF În cazul în care sursa de curent nu este utilizată sau operată pe durata setată, sursa de curent se deconectează automat. Setare din fabrică: 900 secunde

Setare din fabrică (FACtory) no / YES / ALL Aici, sursa de curent poate  readusă la setările din fabrică.

Întrerupere resetare

Resetare parametri pentru procedeul de sudare la setările din fabricaţie

Resetare parametri pentru toate procedeele de sudare la setările din fabrică

Pentru resetarea la setările din fabricaţie, valoarea selectată trebuie conrmată prin apăsarea roţii de setare!

Dispozitiv de siguranță VRD (opțional)

Generalităţi VRD este un dispozitiv de siguranţă suplimentar, care împiedică pe cât posibil ten‐

siunile iniţiale, ce ar putea pune în pericol persoanele. VRD = Voltage Reduction Device = Dispozitiv de reducere a tensiunii.

Funcţia

Voltage Reduction Device este activă

Voltage Reduction Device nu este activă

Rezistenţa circuitului de sudare este mai mare decât rezistenţa minimă a corpului (mai mare sau egală cu 200 Ohm):

Voltage Reduction Device: este ac‐ tivă

Tensiunea de mers în gol este limi‐ tată la 14 V

Rezistenţa circuitului de sudare este mai mică decât rezistenţa minimă a corpului (mai mare decât 200 Ohm):

Aşarea Voltage Reduction Devi‐ ce: se aprinde Exemplu: atingerea accidentală a celor două prize de sudură simultan nu cauzează niciun pericol.

Voltage Reduction Device: este inac‐ tivă nicio limitare a tensiunii iniţiale, pentru a asigura o putere de sudare

sucientă Aşarea Voltage Reduction Device

nu se aprinde Exemplu: Pornire sudură

REMARCĂ!

În interval de 0,3 secunde după sfârșitul sudării:

Voltage Reduction Device este din nou activ

▶

Limitarea tensiunii iniţiale la 14 V este asigurată din nou

▶

Îngrijire şi întreţinere

Siguranţă

PERICOL!

Pericol din cauza utilizării greșite și a lucrărilor executate defectuos. Urmarea o pot reprezenta vătămări corporale grave și pagube materiale majore.

Toate lucrările și funcțiile descrise în acest document pot  executate doar de

▶

către personal de specialitate cu calicare tehnică. Citiți și înțelegeți în întregime acest document.

▶

Citiți și înțelegeți toate prescripțiile de securitate și documentațiile pentru utili‐

▶

zator care însoțesc acest aparat și toate componentele de sistem.

PERICOL!

Pericol de electrocutare. Urmarea o pot reprezenta vătămări corporale grave și pagube materiale majore.

Înainte de efectuarea lucrărilor deconectaţi toate aparatele și componentele

▶

implicate și separaţi-le de la reţeaua electrică. Asiguraţi toate aparatele și componentele implicate împotriva reconectării acci‐

▶

dentale. După deschiderea aparatului asiguraţi-vă cu ajutorul unui aparat de măsură co‐

▶

respunzător că piesele încărcate electric (de ex. condensatorii) sunt descărcate.

PERICOL!

Pericol din cauza utilizării greșite și a lucrărilor executate defectuos. Urmarea o pot reprezenta vătămări corporale grave și pagube materiale majore.

Nu deschideți sursa de curent. Sursa de curent poate  deschisă doar de către

▶

un tehnician de service de la Fronius. Pentru înlocuirea unui acumulator trimiteți aparatul la un Fronius Service Part‐

▶

ner.

Generalităţi În condiţii normale de utilizare aparatul necesită un volum minim de îngrijire şi

întreţinere. Respectarea anumitor puncte este însă esenţială pentru a păstra dispo‐

nibilitatea de exploatare pe termen îndelungat a aparatului.

La ecare punere în funcţiune

Vericaţi cablul de încărcare, pistoletul de sudare / port-electrodul, cablul de su‐ dură și conexiunea la masă în ceea ce priveşte deteriorările. Înlocuiţi compo‐ nentele deteriorate

Asiguraţi-vă că distanţa de siguranţă a sursei de curent de 0,5 m (1 ft. 8 in.), pentru ca aerul de răcire să poată intra şi ieşi nestingherit

REMARCĂ!

Deschiderile de intrare şi ieşire nu trebuie să e acoperite, nici chiar parţial.

la ecare 2 luni Dacă există, curățați ltrul de aer:

Eliminarea ca deșeu

Generalități Eliminaţi aparatul doar în conformitate cu normele naţionale şi regionale.

În orice caz eliminați aparatul separat de acumulatorul montat.

Demontarea acumulatorului este descrisă în secțiunea de mai jos.

Siguranță

PERICOL!

Pericol din cauza utilizării greșite și a lucrărilor executate defectuos. Urmarea o pot reprezenta vătămări corporale și daune materiale grave.

Toate lucrările și funcțiile descrise în acest document pot  executate doar de

▶

către personal de specialitate calicat. Citiți și înțelegeți acest document.

▶

Citiți și înțelegeți toate MU ale componentelor de sistem, în special prescripțiile

▶

de securitate.

PERICOL!

Pericol cauzat de curentul electric. Un șoc electric poate  mortal.

Deconectați sursa de curent.

▶

Separați sursa de curent de la încărcător.

▶

Asigurați-vă că sursa de curent rămâne separată de la încărcător până la înche‐

▶

ierea tuturor lucrărilor. După deschiderea aparatului asigurați-vă cu ajutorul unui aparat de măsură co‐

▶

respunzător că piesele încărcate electric (de ex. condensatorii) sunt descărcate.

Demontarea pa‐

chetului de acu‐ mulatori

REMARCĂ!

Următorii pași de lucru pentru demontarea pachetului de acumulatori trebuie apli‐ cați exclusiv la eliminarea aparatului!

În caz de reparații sau pentru înlocuirea pachetului de acumulatori anunțați

▶

unitatea de service.

REMARCĂ!

Înainte de demontarea pachetului de acumulatori sursa de curent trebuie să e se‐ parată de la încărcător!

Asigurați-vă că sursa de curent este complet descărcată.

▶

Demontarea panoului de operare

(+) Decuplați cablul electric de la pachetul de acu‐ mulatori, îndepărtați cele două șuruburi TX25

Îndepărtați 2 șuruburi TX25, îndepărtați picioarele aparatului de pe partea frontală

Îndepărtați 2 șuruburi TX25, îndepărtați capacul

Îndepărtați 2 șuruburi TX25, îndepărtați picioarele aparatului, basculați în lateral partea posterioară

Apăsați partea frontală și posterioară în exterior, îndepărtați carcasa aparatului

Apăsați partea frontală și posterioară în exterior, îndepărtați mânerul de purtare

ATENŢIE!

Pericol de incendiu prin scurtcircuitarea acumulatorului! La un scurtcircuit al acumulatorului se pot forma scântei și acumulatorul poate lua foc.

După racordarea cablului electric (-) acesta trebuie izolat bine (de ex. prin

▶

înfășurare cu bandă izolatoare)!

Îndepărtați șurubul TX25 și racordați cablul elec‐ tric (-) al pachetului de acumulatori;

IMPORTANT!

dat!

Izolați bine papucul de cablu racor‐

Eliminați aparatul și pachetul de acumulatori separat conform directivelor regio‐

Extrageți ștecherul cu 16 X1 din pachetul de acu‐ mulatori, îndepărtați 6 șuruburi TX 20, scoateți pa‐ chetul de acumulatori

nale

Remedierea defecţiunilor

Siguranţă

PERICOL!

Pericol din cauza utilizării greșite și a lucrărilor executate defectuos. Urmarea o pot reprezenta vătămări corporale grave și pagube materiale majore.

Toate lucrările și funcțiile descrise în acest document pot  executate doar de

▶

către personal de specialitate cu calicare tehnică. Citiți și înțelegeți în întregime acest document.

▶

Citiți și înțelegeți toate prescripțiile de securitate și documentațiile pentru utili‐

▶

zator care însoțesc acest aparat și toate componentele de sistem.

PERICOL!

Pericol de electrocutare. Urmarea o pot reprezenta vătămări corporale grave și pagube materiale majore.

Înainte de efectuarea lucrărilor deconectaţi toate aparatele și componentele

▶

implicate și separaţi-le de la reţeaua electrică. Asiguraţi toate aparatele și componentele implicate împotriva reconectării acci‐

▶

dentale. După deschiderea aparatului asiguraţi-vă cu ajutorul unui aparat de măsură co‐

▶

respunzător că piesele încărcate electric (de ex. condensatorii) sunt descărcate.

PERICOL!

Defecţiuni aşate

Pericol din cauza utilizării greșite și a lucrărilor executate defectuos. Urmarea o pot reprezenta vătămări corporale grave și pagube materiale majore.

Nu deschideți sursa de curent. Sursa de curent poate  deschisă doar de către

▶

un tehnician de service de la Fronius. Pentru înlocuirea unui acumulator trimiteți aparatul la un Fronius Service Part‐

▶

ner.

Supratemperatură Pe aşaj apare “hot“, aşajul de temperatură se aprinde

Cauză: Remediere:

Subtemperatură Pe aşaj apare „cold”, aşajul de temperatură se aprinde

Cauză: Remediere:

Temperatura aparatului prea ridicată Vericaţi / reduceți temperatura ambiantă, lăsați sursa de curent să se

răcească

Temperatura aparatului prea redusă Vericaţi / ridicați temperatura ambiantă, utilizați sursa de curent într-

un mediu cu temperatură mai ridicată

Pentru informații mai detaliate vezi și secțiunea Condiții ambiante la pa‐ gina 62

Protecția împotriva descărcării profunde Pe aşaj apare „Lo”, indicatorul pentru capacitatea acumulatorului luminează inter‐

mitent

Cauză:

Remediere:

Pericol din cauza depozitării prelungite a acumulatorului în stare descărcată. Există riscul de deteriorare a acumulatorului.

Atunci când protecția împotriva descărcării profunde se activează, încărcați

▶

imediat sursa de curent!

Mesaje de service Dacă pe aşaj apare E şi un număr de eroare din 2 cifre (de ex. E02) şi se aprinde

indicatorul de defecţiune, este vorba de un cod de service intern al sursei de curent.

acumulator descărcat, protecție împotriva descărcării profunde de‐ clanșată

Încărcați imediat acumulatorul

De la capacitatea acumulatorului de 25% este posibilă din nou

funcționarea

ATENŢIE!

Exemplu:

Pot exista mai multe numere de eroare. Acestea se aşează prin rotirea roţii de se‐ tare.

Notaţi toate numerele de eroare aşate precum şi numărul de serie şi conguraţia sursei de curent şi comunicaţi unităţii de service o descriere detaliată a erorii.

E02 / E03 / E05 / E06 Cauză:

Remediere:

E07 / E72 Cauză: Remediere:

E09 / E10 Cauză:

Remediere:

E11 Cauză: Remediere:

Eroare la senzorul de temperatură al plăcii de comandă Print ACCUPLT / ACCUPLT-TIG

anunţaţi Service-ul

tensiunea de alimentare internă 15V în afara intervalului valabil anunțați unitatea de service

Încărcare cu rezistență prea ridicată la bornele de curent ale sursei de curent

Utilizați corect sursa de curent pentru sudare

Lipsă comunicare cu panoul de operare anunţaţi Service-ul

E12 / E13 /E14 Cauză: Remediere:

E16 Cauză:

Remediere:

E18 Cauză: Remediere:

E19 / E22 / E30 / E53 / E83 Cauză: Remediere:

E23 Cauză: Remediere:

Eroare internă la placa de comandă ACCUPLT / ACCUPLTTIG anunţaţi Service-ul

Eroare de comunicare între acumulator și placa de comandă ACCUPLT / ACCUPLT-TIG

anunţaţi Service-ul

A fost încărcat un rmware (software) greșit anunţaţi Service-ul

Eroare la acumulator anunțați unitatea de service

La bornele de curent a fost măsurată o tensiune > 113 V DC anunţaţi Service-ul

Lipsă funcţie

Sursa de curent nu poate  pornită Cauză:

Remediere:

Cauză: Remediere:

Acumulatorul nu se încarcă Sursa de curent este conectată la încărcător, încărcătorul este conectat la rețeaua

electrică, nu se aşează încărcarea pe sursa de curent

Cauză: Remediere:

Acumulator descărcat profund din cauza depozitării prea îndelungate fără încărcare

Încărcați imediat acumulatorul

De la capacitatea acumulatorului de 25% este posibilă din nou funcționarea. Dacă încărcarea nu mai este posibilă, anunțați Service-ul.

Panou de operare defect anunţaţi Service-ul

Temperatura aparatului prea ridicată Vericaţi / reduceți temperatura ambiantă, lăsați acumulatorul să se

răcească

Temperatura aparatului prea redusă Vericaţi/remediaţi temperatura ambiantă, separați și conectați din nou

încărcătorul

Cauză: Remediere:

Cablu de încărcare defect Înlocuiți cablul de încărcare

lipsă curent de sudură Sursa de curent pornită, aşajul pentru metoda selectată se aprinde

Cauză: Remediere:

lipsă curent de sudare Sursă de curent pornită, aşajul pentru procedeul de sudare selectat este aprins,

aşajul de supratemperatură este aprins

Cauză:

Remediere:

Cauză: Remediere:

Conexiunile cablului de sudură întrerupte Realizaţi corect conexiunile cablului de sudură

Masă defectuoasă - sau lipsă masă Realizaţi conexiunile la piesă

Cablul de curent din pistoletul de sudare sau portelectrod este întrerupt Înlocuiţi pistoletul de sudare sau portelectrodul

Durata activă este depăşită - sursă de curent supraîncărcată - ventilator în funcţiune

Respectaţi durata activă

Termostatul de siguranță automat a deconectat aparatul Aşteptaţi faza de răcire; sursa de curent se reconectează de la sine după

scurt timp

Ventilatorul din sursa de curent este defect anunţaţi Service-ul

Cauză: Remediere:

Lipsă curent de sudare Sursă de curent pornită, aşajul pentru procedeul de sudare selectat este aprins,

aşajul de supratemperatură este aprins

Cauză: Remediere:

Alimentarea cu aer de răcire este insucientă asiguraţi aducţiunea sucientă de aer proaspăt

Filtru de aer murdar Curăţare ltru de aer

Eroare la modulul de putere Opriţi sursa de curent şi apoi porniţi-o din nou

Dacă eroarea apare mai frecvent - anunţaţi unitatea de service

Funcţionare de‐ fectuoasă

Proprietăţi defectuoase de aprindere la sudarea cu electrod învelit Cauză: Remediere:

Procedeul de sudare selectat este fals Selectaţi procedeul „Sudare cu electrod învelit” sau „Sudare cu electrod

învelit celulozic”

Cauză:

Remediere:

Cauză:

Remediere:

Arcul electric se rupe în timpul operaţiunii de sudare Cauză:

Remediere:

Cauză: Remediere:

Electrodul învelit are tendinţa de lipire Cauză:

Remediere:

caracteristici de sudare defectuoase (formare excesivă de stropi)

curent de start prea redus; electrodul se lipeşte la operaţiunea de aprin‐ dere

măriţi curentul de start cu funcţia HotStart

curent de start prea ridicat; electrodul arde prea rapid la operaţiunea de aprindere sau emană stropi

reduceţi curentul de start cu funcţia Soft-Start

tensiune prea ridicată de funcționare a electrodului (de ex. electrod ca‐ nelat)

atunci când este posibil, utilizaţi un electrod alternativ sau un sistem de sudare cu o putere de sudare mai ridicată

Tensiunea de rupere (Uco) este prea redusă În meniul de congurare majoraţi tensiunea de rupere (Uco)

Paramerul Dinamică (sudura cu electrod învelit) este setat la o valoare prea redusă

Setaţi parametrul Dinamică la o valoare mai ridicată

Cauză: Remediere:

Electrodul din wolfram se topeşte Incluziuni de wolfram în materialul de bază în faza de aprindere

Cauză: Remediere:

polaritate greşită a electrodului schimbaţi polaritatea electrodului (respectaţi datele producătorului)

legătură defectuoasă de punere la masă xaţi bornele de legare la masă direct la piesă

setare de congurare nefavorabilă pentru procedeul selectat în meniul de congurare optimizaţi setarea de congurare pentru pro‐

cedeul selectat

polaritate greşită a electrodului din wolfram racordaţi arzătorul de sudură WIG la priza (-)

gaz protector greşit, lipsă gaz protector Folosiţi gaz protector inert (Argon)

Voltage Reduction Device nu se aprinde deși nu funcționează niciun procedeul de sudare

Cauză:

Remediere:

Opțiunea Voltage Reduction Device nu există sau eroare internă a aparatului

anunţaţi Service-ul

Date tehnice

10 Min.6 Min.

150 A

0 Min.

0 A

4 Min.6 Min.

60 %

Condiții ambiante

Explicaţia noţiunii de "durată activă"

Transportul, operarea sau depozitarea aparatului în afara zonelor specicate este considerată ca ind neconformă. Producătorul nu este responsabil pentru daunele astfel rezultate.

Intervalul de temperatură ambiantă:

în timpul funcționării: -10 °C până la + 40 °C (14 °F până la 104 °F)

în timpul transportului: -20 °C până la +55 °C (-4 °F până la 131 °F)

intervalul de temperatură recomandat în timpul încărcării: + 4 °C până la + 40 °C (+ 39,2 °F până la + 104 °F)

intervalul de temperatură recomandat pentru depozitare: 0 °C până la + 20 °C (+ 32 °F până la + 68 °F)

La depozitare starea de încărcare ar trebui să se situeze în mod ideal între 50 80% (echivalentul a cca 2 până la 3 bare pe indicatorul stării de încărcare).

Umiditatea relativă a aerului:

până la 50 % la 40 °C (104 °F)

până la 90 % la 20 °C (68 °F)

Aerul ambiant: fără conţinut de praf, acizi, gaze sau substanţe corozive etc. Altitudinea peste nivelul mării: până la 2000 m (6561 ft.)

Durata activă (ED) este intervalul unui ciclu de 10 minute în care aparatul poate  utilizat cu puterea indicată fără să se încingă.

REMARCĂ!

Valorile trecute pe plăcuţa indicatoare pentru ED se referă la o temperatură am‐ bientală de 40°C. Dacă temperatura ambientală este mai mare, ED sau puterea trebuie redusă în mod corespunzător.

Exemplu: Sudare cu 150 A la 60 % ED

Faza de sudare = 60 % din 10 min. = 6 min.

Faza de răcire = restul de timp = 4 min.

După faza de răcire ciclul se reia de la început.

Dacă aparatul trebuie să rămână în funcţiune fără întreruperi:

Căutați în datele tehnice o ED de 100 %, valabilă pentru temperatura ambien‐

tală existentă. Reduceţi puterea sau intensitatea curentului corespunzător acestei valori, aşa

încât aparatul să aibă voie să rămână în funcţiune fără faza de răcire.

DATE TEHNICE

Tensiunea nominală a acumulatorului 52,8 V Curent de încărcare 10 A Curent de încărcare la încărcarea ra‐

18 A

pidă Capacitatea acumulatorului 7,5 Ah Tip de acumulator litiu-ion Încărcare standard 50 min Încărcare rapidă 30 min Timp de sudare

2,5 mm

3,25 mm

Electrod 14 - 18 buc.

Electrod 6 - 8 buc.

Domeniul curentului de sudare Electrod-DC 10 - 140 A WIG-DC 3 - 150 A Curent de sudare în mod hibrid la sudarea cu electrod învelit 40 °C (104 °F)

40 °C (104 °F)

18 % ED

25 % ED

100 % ED

140 A

100 A

40 A

Curent de sudare în mod hibrid la sudarea WIG 40 °C (104 °F)

40 °C (104 °F)

25 % ED

50 % ED

100 % ED

150 A

100 A

65 A

Tensiune de mers în gol 91 V tensiune redusă de mers în gol

14 V

(numai la opțiunea Voltage Reduction Device) Clasă de protecție IP 23 Tip de răcire AF Marcaj de conformitate CE, S Dimensiuni l x l x î 435 x 160 x 310

17.1 x 6.3 x 12.2 in.

Greutate 10,9 kg (24.3 lb.)

DA = durata activă

Încărcător

Generalităţi

xxxxxxxx

4,010,341,xxx

In:

ActiveCharger 1000/230V

~230V 50/60Hz; 1100W

DC 58V/18A

A-4600 Wels

www.fronius.com

Protective class I

Out

MAX

IP 43S

Chr. No.

Part No.

EMC Emission

Class A

Indicații de averti‐ zare pe aparat

Încărcătorul este prevăzut cu simboluri de siguranță pe panoul indicator de putere. Nu este permisă îndepărtarea sau acoperirea cu vopsea a simbolurilor de sigu‐ ranță.

Utilizați funcțiile descrise doar dacă ați citit în totalitate și ați înțeles următoarele do‐ cumente:

prezentele instrucțiuni de utilizare

toate MU ale componentelor de sistem ale sursei de curent, în special pre‐ scripțiile de securitate.

Păstrați la distanță față de baterie orice posibile surse de aprindere, precum și fo‐ cul, sursele de scântei sau lumina cu acără deschisă.

În timpul încărcării asigurați aducțiunea sucientă de aer proaspăt. În timpul încărcării păstrați o distanță minimă de 0,5 m (19,69 inch) între baterie și încărcător.

Aparatele uzate nu se vor arunca în gunoiul menajer, ci se vor elimina ca deșeuri conform prescripțiilor de securitate.

Etichete de averti‐

Entladezeit > 5 sek. Discharge time > 5 sec. Temps de décharge > 5 s

zare pe aparat

Un şoc electric poate  mortal. Nu deschideți aparatul!

Carcasa poate  deschisă doar de către tehnicianul de service FRONIUS instruit de producător. Înainte de efectuarea lucrărilor la carcasa deschisă, aparatul trebuie de‐ conectat de la reţea. Printr-un aparat de măsură adecvat trebuie să vă asiguraţi că piesele încărcate electric (de exemplu condensatorii) sunt complet descărcate. Asi‐ guraţi-vă că aparatul rămâne separat de la reţea până la încheierea tuturor lucrări‐ lor.

Acest panou de avertizare se aă în inte‐ riorul aparatului. Nu este permisă îndepărtarea sau acoperirea cu vopsea a acestuia.

Timpul de descărcare al condensatorilor este de până cca. 1 minut.

Utilizarea con‐ formă

Încărcătorul servește la încărcarea surselor de curent menționate mai jos. Orice altă utilizare, care depășește cadrul acestor prevederi este considerată ca ind necon‐ formă. Producătorul nu este responsabil pentru daunele astfel rezultate. Utilizarea conformă presupune și

citirea completă a prezentului MU

respectarea tuturor indicațiilor și prescripțiilor de securitate din acest MU

PERICOL!

Încărcarea altor aparate poate cauza vătămări corporale grave sau daune materiale majore.

Este permisă încărcarea următoarelor surse de curent:

Fronius AccuPocket 150/400

Fronius AccuPocket 150/400 TIG

Fronius Ignis 150 B /750

Încărcătorul este conceput doar pentru utilizarea comercială.

Înainte de punerea în funcţiune

Alimentare de la rețea

Funcţionarea pe generator

Pe carcasă puteți găsi panoul indicator de putere, cu indicarea tensiunii de rețea permise. Aparatul este conceput doar pentru această tensiune. Pentru asigurarea necesară a alimentării de la rețea vezi secțiunea Date tehnice de la pagina77. În cazul în care cablul de alimentare sau ștecherul de rețea nu sunt deja montate la modelul de aparat, montați unele care să corespundă normelor naționale.

ATENŢIE!

Pericol din cauza instalației electrice dimensionate insucient. Urmarea o pot reprezenta daune materiale grave.

Branșamentul la rețea, precum și protecția acesta trebuie dimensionate con‐

▶

form alimentării cu energie electrică existente. Respectați datele tehnice de pe plăcuța tipologică.

▶

Încărcătorul este compatibil cu generatorul electric fără limitări, atunci când pute‐ rea aparentă maximă indicată a generatorului este de minim 2 kVA. Același lucru este valabil și atunci când generatorul este un invertor.

REMARCĂ!

Tensiunea indicată a generatorului electric nu trebuie să depăşească sau să scadă în niciun caz sub intervalul de toleranţă al tensiunii de reţea.

Prescripții de in‐ stalare

Toleranţa tensiunii de reţea este indicată în secţiunea Date tehnice de la pagina 77.

PERICOL!

Pericol din cauza căderii sau răsturnării obiectelor. Urmarea o pot reprezenta vătămări corporale grave și pagube materiale majore.

Plasaţi aparatul în poziţie stabilă pe o suprafaţă plană şi solidă.

▶

După montaj, vericaţi ca toate îmbinările cu șurub să e xate corect.

▶

Aparatul este vericat conform IP40, ceea ce înseamnă:

protecție împotriva pătrunderii corpurilor străine solide mai mari de Ø 1,0 mm (.04 in.)

protecţie împotriva apei pulverizate până la un unghi de 60° faţă de verticală, cu ventilator inactiv.

Praf Aveți grijă ca pulberile metalice rezultate să nu e absorbite de către ventilator în aparat. De exemplu la lucrările de polizare.

Funcționarea în aer liber Conform clasei de protecție IP40 aparatul poate  instalat și utilizat în aer liber. A se evita expunerea directă la umezeală (de ex. prin precipitații).

Necesarul de

100 mm

3.9 inch

168 mm

6.6 inch

275 mm

10.8 inch

spațiu

În cazul montării încărcătorului într-un tablou de comandă (sau în spații similare închise) asigurați evacuarea corespunzătoare a căldurii prin ventilare forțată. Spațiul liber în jurul încărcătorului trebuie să e de 10 cm (3,9 inch) pe toate laturile.

Elemente de operare şi racorduri

(1) (2) (3)

Siguranță

Racorduri şi com‐ ponente

PERICOL!

Pericol din cauza utilizării greșite și a lucrărilor executate defectuos. Urmarea o pot reprezenta vătămări corporale grave și pagube materiale majore.

Toate lucrările și funcțiile descrise în acest document pot  executate doar de

▶

către personal de specialitate cu calicare tehnică. Citiți și înțelegeți în întregime acest document.

▶

Citiți și înțelegeți toate prescripțiile de securitate și documentațiile pentru utili‐

▶

zator care însoțesc acest aparat și toate componentele de sistem.

(1) Cablu de alimentare

pentru conectarea la rețeaua electrică

(2) Racord P1 - mufă cablu de

încărcare pentru racordarea cablului de încărcare, pentru conectarea cu sursa de curent

(3) Panou de operare

Panou de operare

CHARGING

ActiveCharger 1000

QUICK CHA RGING

QUICK

CHARGE

QUICK

CHARGE

COMPLETED

(5)(4)

(1)

(2)

(3)

(6)

(1) Aşare CHARGING (verde)

Regimul de încărcare în funcțiu‐ ne

(2) Aşare QUICK CHARGING (verde)

Regimul de încărcare rapidă în funcțiune

(3) Aşare COMPLETED (verde)

Sursa de curent complet încărcată

(4) Aşare defecțiune (roșu)

a se vedea secțiunea Remedie‐

rea defecţiunilor de la pagina 76

(5) Aşare rețea (verde)

Tensiune de alimentare existentă de la rețeaua electrică

(6) Tasta QUICK CHARGE

Pentru începerea sau terminarea modului de încărcare rapidă

Punerea în funcţiune

Siguranță

Punere în funcţiu‐

PERICOL!

Pericol din cauza utilizării greșite și a lucrărilor executate defectuos. Urmarea o pot reprezenta vătămări corporale grave și pagube materiale majore.

Toate lucrările și funcțiile descrise în acest document pot  executate doar de

▶

către personal de specialitate cu calicare tehnică. Citiți și înțelegeți în întregime acest document.

▶

Citiți și înțelegeți toate prescripțiile de securitate și documentațiile pentru utili‐

▶

zator care însoțesc acest aparat și toate componentele de sistem.

Dacă acumulatorul este încărcat complet:

REMARCĂ!

Pentru ușurința optimă în utilizare, sistemul prezintă, printre altele, următoarele ca‐ racteristici:

▶ ▶

După conectare pe sursa de curent se aprinde indicatorul pentru capacita‐

tea acumulatorului la starea de încărcare actuală - acumulatorul este încărcat

Dacă se dorește selectați modul de funcționare încărcare rapidă (Quick Charge)

- detaliile despre modurile de funcționare disponibile se găsesc în secțiunea următoare

Se aprinde indicatorul COMPLETED pe încărcător

Pe sursa de curent se aprind toate segmentele indicatorului pentru capaci‐

tatea acumulatorului

Nu contează în ce ordine se conectează aparatele și rețeaua electrică Sursa de curent poate să rămână conectată cu încărcătorul chiar și în timpul

funcționării

Regimuri de funcționare

Încărcare Pornește automat atunci când încărcătorul este conectat cu sursa de curent și rețeaua electrică

Aşarea CHARGING se aprinde

Aşarea Rețea se aprinde Sursa de curent este încărcată cu puterea de încărcare optimă Linia sinergică de încărcare a acestui mod de funcționare asigură o durată ma‐ ximă de viață a sursei de curent

Atunci când aşarea COMPLETED se aprinde, sursa de curent este încărcată complet iar încărcătorul comută în regimul încărcare de menținere

Încărcare rapidă Activare:

Apăsați tasta QUICK CHARGING

Aşarea QUICK CHARGING se aprinde

Aşarea Rețea se aprinde Sursa de curent este încărcată cu puterea de încărcare maximă

Atunci când aşarea COMPLETED se aprinde, sursa de curent este încărcată complet iar încărcătorul comută în regimul încărcare de menținere

Dezactivare:

Apăsați din nou tasta QUICK CHARGING

Modul de funcționare pentru încărcare continuă

Încărcarea de menținere Pornește automat atunci când sursa de curent s-a încărcat complet

Aşarea Rețea se aprinde

Aşarea COMPLETED se aprinde Sursa de curent este încărcată cu puterea de încărcare de menținere În acest mod de funcționare sursa de curent poate rămâne conectată cu încărcătorul fără a suferi daune.

Mod hibrid = atunci când încărcătorul încarcă sursa de curent, în timp ce aceasta este în funcțiune

Activare:

efectuați o sudare în timpul încărcării sau

conectați sursa de curent cu încărcătorul în timpul funcționării

Aşarea QUICK CHARGING se aprinde (în modul hibrid este încărcată cu puterea de încărcare maximă)

Aşarea Rețea se aprinde sursa de curent este descărcată corespunzător cu sarcina de funcționare și si‐ multan este încărcată din nou de la încărcător

Opţiuni

~ 120 mm

~ 4.72 inch

130 mm

5.12 inch

Montarea supor‐ tului de perete

REMARCĂ!

În funcție de suprafața suport, pentru montajul suportului de perete sunt necesare dibluri și șuruburi diferite. De aceea, diblurile și șuruburile nu sunt incluse în pachetul de livrare. Montorul este direct responsabil pentru alegerea corectă a diblurilor și șuruburilor adecvate.

1 2

Remedierea defecţiunilor

QUICK

CHARGE

QUICK

CHARGE

Siguranță

Defecţiuni aşate

PERICOL!

Pericol de electrocutare. Un șoc electric poate  mortal.

Nu deschideți aparatul.

▶

O defecțiune este semnalizată prin aprinderea intermitentă sau continuă a următoarelor aşări:

Defecțiune luminează intermitent, Rețea luminează continuu Cauză: Remediere:

Defecțiune luminează intermitent, Rețea luminează intermitent Cauză: Remediere:

Defecțiune în acumulator anunţaţi Service-ul

Eroare în rețeaua electrică (supratensiune sau subtensiune) Vericaţi tensiunea de alimentare din rețeaua electrică (vezi datele teh‐

nice)

Aşare Defecțiune Aşare Rețea

Lipsă funcţie

Defecțiune luminează continuu, Rețea luminează continuu Cauză: Remediere:

Siguranța de rețea sau disjunctorul de protecție cade Cauză: Remediere:

Cauză: Remediere:

Defecțiune în încărcător anunţaţi Service-ul

Rețeaua este asigurată prea slab / disjunctor de protecție greșit Asigurați corect rețeaua (vezi datele tehnice)

Siguranța de rețea cade la ralanti anunţaţi Service-ul

Date tehnice

Condiții ambiante

Transportul, operarea sau depozitarea aparatului în afara zonelor specicate este considerată ca ind neconformă. Producătorul nu este responsabil pentru daunele astfel rezultate.

Intervalul de temperatură ambiantă:

în timpul funcționării: -10 °C până la + 40 °C (14 °F până la 104 °F)

în timpul transportului: -20 °C până la +55 °C (-4 °F până la 131 °F)

intervalul de temperatură recomandat în timpul încărcării: + 4 °C până la + 40 °C (+ 39,2 °F până la + 104 °F)

intervalul de temperatură recomandat pentru depozitare: 0 °C până la + 20 °C (+ 32 °F până la + 68 °F)

La depozitare starea de încărcare ar trebui să se situeze în mod ideal între 50 80% (echivalentul a cca 2 până la 3 bare pe indicatorul stării de încărcare).

Umiditatea relativă a aerului:

până la 50 % la 40 °C (104 °F)

până la 90 % la 20 °C (68 °F)

Aerul ambiant: fără conţinut de praf, acizi, gaze sau substanţe corozive etc. Altitudinea peste nivelul mării: până la 2000 m (6561 ft.)

Date tehnice 230V

Tensiunea rețelei ~ 230 V AC, ±15% Frecvența rețelei 50 / 60 Hz Curent reţea max. 9,5 A ef. Siguranță fuzibilă de rețea max. 16 A Randament max. 95 % Putere activă max. 1100 W Putere aparentă max. 2370 VA Putere absorbită (standby) max. 2,1 W Clasă de protecție I (cu conductor de protecție)

Impedanţă maximă admisă de reţea la inter‐ faţa (PCC) cu reţeaua publică

Clasă de aparate CEM A Marcaj de conformitate CE

Domeniu al tensiunii de ieşire 30 - 58 V c.c. Curent de ieşire max. 18 A DC Putere de ieșire max. 1040 W

Răcire Convecţie şi ventilator Dimensiuni L x l x Î 270 x 168 x 100 mm Greutate (fără cablu) cca 2 kg

IP IP43S Categorie supratensiune

Aparatul poate funcționa doar în rețele împământate în stea.

niciuna

Norme 230V

EN 62477-1 EN 60974-10 (clasa A)

Date tehnice 120V

Tensiunea rețelei ~ 120 V AC, ±15% Frecvența rețelei 50 / 60 Hz Curent reţea max. 15 A e. Siguranță fuzibilă de rețea max. 20 A Randament max. 94 % Putere activă max. 1100 W Putere aparentă max. 1900 VA Putere absorbită (standby) max. 1,6 W Clasă de protecție I (cu conductor de protecție)

Impedanţă maximă admisă de reţea la inter‐ faţa (PCC) cu reţeaua publică

Clasă de aparate CEM A

Domeniu al tensiunii de ieşire 30 - 58 V c.c. Curent de ieşire max. 18 A DC Putere de ieșire max. 1000 W

Răcire Convecţie şi ventilator Dimensiuni L x l x Î 270 x 168 x 100 mm Greutate cca 2 kg

IP IP43S Categorie supratensiune

Aparatul poate funcționa doar în rețele împământate în stea.

niciuna

Norme 120V

UL 1012 C22.2 No.107.1-01 FCC CFR 47 Part 15 (clasa A)

Date tehnice 100V

Tensiunea rețelei ~ 100 - 110 V AC, +10% / -15% Frecvența rețelei 50 / 60 Hz Curent reţea max. 15,7 A e. Siguranță fuzibilă de rețea max. 16 A Randament max. 92 % Putere activă max. 940 W Putere aparentă max. 1600 VA Putere absorbită (standby) max. 1,6 W Clasă de protecție I (cu conductor de protecție)

Impedanţă maximă admisă de reţea la inter‐ faţa (PCC) cu reţeaua publică

Clasă de aparate CEM A

Domeniu al tensiunii de ieşire 30 - 58 V c.c. Curent de ieşire max. 15 A DC Putere de ieșire max. 840 W

Răcire Convecţie şi ventilator Dimensiuni L x l x Î 270 x 168 x 100 mm Greutate cca 2 kg

IP IP43S Categorie supratensiune

Aparatul poate funcționa doar în rețele împământate în stea.

niciuna

Norme 100V

EN 62477-1 EN 60974-10 (clasa A)

Fronius International GmbH

Froniusstraße 1

4643 Pettenbach

Austria

contact@fronius.com

www.fronius.com

Under www.fronius.com/contact you will find the adresses

of all Fronius Sales & Service Partners and locations.

spareparts.fronius.com

SPAREPARTS

ONLINE

Fronius AccuPocket 150/400, ActiveCharger 1000 Operating Instruction [RO]

Specifications and Main Features

Frequently Asked Questions

User Manual
