/ Perfect Charging / Perfect Welding / Solar Energy
Acctiva Professional 35 A
EU / CH / UK / CN 充电器
操作说明书
ZH
电池充电系统
42,0426,0093,ZH 028-15072021
目录
安全规范 5
安全标志说明 5
概要 5
预期用途 5
环境条件 6
电源连接 6
来自电源电流和充电电流的危险 6
来自酸性液体、气体和蒸汽的危险 6
蓄电池处理的一般信息 7
保护您自己和他人 7
儿童及有缺陷人士使用 7
正常操作中的安全措施 7
EMC 设备分级 7
EMC 措施 8
数据保护 8
维护 8
维护与维修 8
质保和责任 8
安全检查 8
设备标识 8
废料处理 9
版权 9
安全规程 - 针对美国、加拿大和澳大利亚 10
常见电气风险 10
警告 - 爆炸性气体的危险 10
个人安全防范措施 10
准备充电 11
充电设备的放置位置 11
直流电连接防范措施 11
蓄电池内置于车辆中时所要遵循的步骤 11
蓄电池位于车辆外部时所要遵循的步骤 12
包括接地连接在内的电源线连接说明 12
30A + 50A 蓄电池充电设备（美国） 12
一般信息 13
原理 13
设备原理 13
设备上的警告标志 13
材料中的关注物质表 14
调试 15
安全标识 15
正确使用 15
电源连接 15
安全功能 - 标准保护装置 15
操作元件和接口 16
一般说明 16
控制面板 16
连接选件 16
接口 17
拆卸用于接口和附件的盖板 18
USB 更新选配件 18
为充电引线安装可选支架和应变消除装置 18
边角保护选配件 18
墙面托架选配件 19
安全锁的准备 19
安装 19
模式 21
概要信息 21
可用的操作模式 21
选择操作模式 21
充电模式 21
ZH
3
缓冲充电模式（缓冲运行） 21
Refresh 模式 22
更换蓄电池模式 22
电源模式 22
设备选项 22
充电模式 23
一般信息 23
为蓄电池充电 23
中断充电过程 25
继续充电过程 25
缓冲运行模式 26
一般信息 26
对蓄电池进行缓冲充电 26
中断 Buffering（缓冲）模式 27
继续缓冲运行 27
“Refresh”模式 28
概要信息 28
再生蓄电池 28
中断再生充电 30
继续“Refresh” 31
蓄电池更换模式 32
一般信息 32
更换蓄电池 32
电源模式 34
前提条件 34
电源模式 34
设备设置 36
概要信息 36
选择设备设置模式 36
配置 36
特征曲线 38
安全标识 38
可用的特性数据 38
错误诊断和错误排除 40
安全标识 40
保护装置 40
充电故障 41
技术数据 43
电气数据输入端 230V 43
标准 230V 43
电气数据输入端 120V 43
标准 120V 44
输出电气数据 44
蓄电池数据 44
技术数据 44
环境条件 44
4
安全规范
ZH
安全标志说明
警告!
表示存在直接危险。
若不予以避免，将导致死亡或严重的人身伤害。
▶
危险!
表示存在潜在危险的情况。
若不予以避免，可能会导致死亡或严重的人身伤害。
▶
小心!
表示可能导致财产损失或人身伤害的情况。
若不予以避免，可能会导致轻微的人身伤害和/或财产损失。
▶
注意
!
表示可能会导致不良后果及设备损坏。
概要 本设备根据尖端技术制造而成，且符合公认安全标准。任何方式的操作或使用不当，均可
能导致：
- 操作人员或第三方严重或致命伤害
- 设备损坏以及运营公司的其它物资损失
- 设备工作效率低下
所有调试、操作、维护和保养设备的人员必须：
- 具备适当的资格
- 认真阅读并遵循本操作说明书
无论何时使用设备，均须随身携带操作说明书。除此之外，还须特别注意与事故预防和环
境保护相关的所有一般通用法规和当地法规。
设备上的所有安全和危险警告标识：
- 必须清晰可读
- 必须完好无损/无标记
- 不得擅自移位
- 不得被覆盖、粘贴或刷涂
有关设备上安全和危险警告标识的位置，请参阅设备操作说明书中标题为“一般信息”的章
节。
开启设备前，请排除可能降低安全性的所有故障。
这关乎您的人身安全！
预期用途 本设备只能用于其预期用途。超出此用途的任何使用均被视为不当使用。生产商对由此造
成的任何损坏、意外或失误概不负责。
5
正确使用的要求还包括：
- 仔细阅读并遵守所有操作说明书、安全及危险标识
- 执行所有规定的检查和保养作业
- 遵循蓄电池和车辆生产商的所有说明书
合理使用设备对于设备的正常运转至关重要。切勿在设备使用期间拉扯电缆。
环境条件 在规定区域之外操作或储存设备属于违反指定用途行为。对于因此类误用所导致的任何损
失，制造商概不负责。
有关所允许环境条件的详细信息，请参阅“技术数据”。
电源连接 具有较高额定值的设备可能会因其电流消耗而影响电源的供电质量。
这可能会在以下几个方面对许多设备类型造成影响：
- 连接限制
*)
-
最大许用电源阻抗的相关标准
*)
-
最小短路功率要求的相关标准
*)
公共电网接口处
请参阅“技术数据”
来自电源电流和充
电电流的危险
来自酸性液体、气
体和蒸汽的危险
在这种情况下，工厂操作人员或使用该设备的人员应检查设备是否能够正常连接，并在适
当情况下与供电公司就此事进行沟通。
重要！请确保电源连接已正确接地
操作蓄电池充电设备的人员可能会面临诸多危险，例如：
- 因电源电流和充电电流而导致的触电死亡风险。
- 身处具有危害性的电磁场中可能危及心脏起搏器使用者的生命。
电击可能致命。每次遭受电击都有可能致命。使用充电设备时，为免遭电击：
- 请勿触摸充电设备内外的任何带电装备组件。
- 切勿触摸蓄电池电极。
- 请勿使充电电缆或充电端子发生短路。
所有电缆和引线必须连接牢固、完好无损、绝缘并且尺寸适当。如果电缆和引线连接不
良、烧焦、受损或尺寸不当，则必须由获得许可的人员立即进行维修。
蓄电池包含对眼睛和皮肤有害的酸性液体。充电期间释放的气体和蒸汽会危害身体健康，
且在某些环境下极易发生爆炸。
请仅在通风良好的的区域使用充电设备，以防止爆炸性气体累积。如果通过自然通风或强
制通风的方式可确保蓄电池区域的氢浓度低于 4 %，则不应将蓄电池区域视为危险区域。
在充电过程中，蓄电池和充电设备至少应保持 0.5 m (19.69 in.) 的距离。蓄电池必须远离
可能的着火源（如炉火和明火）。
充电期间不得以任何理由断开蓄电池连接（如充电连接端子）。
6
避免吸入任何释放的气体和蒸汽 - 确保充电区域通风良好。
为了防止短路，请勿将任何工具或导电金属物置于蓄电池上。
避免电解酸性液体进入眼睛，接触到皮肤或衣物。穿戴适合的防护服和防护镜。用清洁的
水彻底冲洗任何喷溅的酸性液体，必要时应就医。
ZH
蓄电池处理的一般
信息
保护您自己和他人 当充电设备正在运行时，让所有人，尤其是儿童，远离工作区域。但是，如果附近有人，
儿童及有缺陷人士
使用
- 避免蓄电池脏污和机械损坏。
- 将已充电蓄电池存放在阴凉处。温度在 +2 °C (35.6 °F) 左右时，自放电率最小。
- 每周至少进行一次目检，或按照蓄电池制造商所要求的频率进行检查，以确保蓄电池
中的酸性液体（电解质）位于最高液位。
- 发生以下情况时，请勿启动设备（如果已使用，请立即停止），并且需由获得许可的
修理车间对蓄电池进行检查：
- 可能由于存在故障而引起的酸性液体液位高低不均和/或各电池中的耗水量增多。
- 蓄电池温度超过 55 °C (131 °F)。
应当
- 警告他们注意所有可能发生的危险（危险的酸性溶液和气体、来自电源电流和充电电
流的危险等等）；
- 提供适合的保护装置。
在您离开工作区域前，请确保在您不在场时不会造成人员的伤害或财产的损失。
8 岁及以上儿童，以及身体、感官或智力能力低下，或缺乏相关知识和经验的人员，可在
监督下或受到安全使用培训后在完全知晓相关风险的情况下使用本设备。不得让儿童玩弄
本设备。儿童未经监督不得进行清洁或维护工作。
正常操作中的安全
措施
EMC 设备分级 放射等级 A 的设备：
带有保护接地线的充电设备在操作时必须采用带有保护接地线的电源和带有保护接地线触
点的插座。如果所操作充电设备未采用带有保护接地线的电源或使用带有保护接地线触点
的插座，则将被视为重大过失。对于因此类误用所导致的任何损失，制造商概不负责。
只能操作防护等级符合功率铭牌所示要求的充电设备。
切勿操作存在任何损坏迹象的充电设备。
安排有资格的电工定期检查电源线，以保证保护接地线能正常工作。
在启动充电设备前，任何无法正常工作或存在缺陷的安全装置和零部件必须由取得相关资
质的技术人员予以维修。
切勿略过或禁用保护装置。
安装后，需配备一个易于使用的电源插头。
- 规定仅用于工业区
- 如果应用于其他区域，可能引发线路连接和放射故障。
7
放射等级 B 的设备：
- 满足居民区和工业区的放射要求。也适用于使用公用低压线路供电的居民区。
根据功率铭牌或技术数据对 EMC 设备进行分级。
EMC 措施 在某些情况下，即使某一设备符合标准的排放限值，它仍可能影响到其设计应用区域（例
如，当同一位置存在敏感性装置或设备的安装地点附近设有无线电或电视接收机时）。
此时，运营公司必须采取适当措施来整顿这种局面。
数据保护 如果用户对装置出厂前的设置进行了更改，则由用户自己负责对该数据进行安全保护。生
产商对个人设置被删除的情况不承担任何责任。
维护 在开启前，始终检查电源插头和电缆以及充电器引线和充电终端是否存在危险迹象。
如果设备外壳表面较脏，请用软布和无溶剂清洁剂进行清洁。
维护与维修 维护和维修工作只能由获得许可的人员执行。只能使用原装备件和磨损件（此要求同样适
用于标准件）。无法保证外购件在设计和制造上都符合对其所提要求，或者无法保证其符
合安全要求。
未经制造商允许，切勿擅自改装、安装或改造。
质保和责任 充电设备的质保期为 2 年，自发票开具日算起。
但对于因以下一种或多种原因造成的损坏，制造商概不负责：
- 未将充电设备用于预期用途。
- 安装和操作不当。
- 充电设备的保护装置存在故障。
- 未遵守操作说明书。
- 对充电设备进行未授权改装。
- 第三方行为以及不可抗力造成的灾祸。
安全检查 制造商建议，至少每 12 个月对设备进行一次安全检查。
当出现以下情况时，安全检查只能由取得相应资质的电工完成
- 进行任何改造后
- 安装任何附件或进行任何改装后
- 进行维修、保养和维护后
- 至少每十二个月一次
安全检查时请遵循相应的国家与国际标准及指令。
有关安全检查的更多详细信息，可从服务中心获得。他们会根据您的要求为您提供任何可
能需要的文档。
设备标识 带有 CE 标识的设备符合适用指南的基本要求。
带有 EAC 合格标记的设备符合俄罗斯、白俄罗斯、哈萨克斯坦、亚美尼亚和吉尔吉斯斯
坦相关标准的要求。
8
显示此 CP 合格标记的设备符合摩洛哥相关标准的要求。
废料处理 绝不能将此设备扔在家庭垃圾里!按照欧洲有关旧电气和电子设备的 机械指令以及所执行
的国内法律，报废的电气工具必须分开搜集并做环保的废旧利用。请务必将您的旧设备返
还给您的经销商或从当地经过授权的收集和废品处理系统收集信息。无视该欧洲规定，可
能会对环境和您的健康造成潜在的影响!
版权 该操作说明书的版权归制造商所有。
文字和插图在操作说明书付印时符合当时的技术水平。生产商保留更改权。本操作说明书
的内容不构成顾客的任何权利。我们非常欢迎有关操作说明书的改进建议以及对其中错误
的提示。
ZH
9
安全规程 - 针对美国、加拿大和澳大利亚
常见电气风险
请妥善保管这些说明书 - 本指南包含这些充电设备型号的重要安全和操作说明书（有
1
关模型的详细信息，请参阅本文档的第一页）
切勿将充电设备暴露在雨雪中
2
使用非充电设备制造商出售或建议的配件可能会导致火灾、电击或人身伤害
3
延长电缆的最小 AWG 尺寸
25 ft (7.6 m) 50 ft (15.2 m) 100 ft (30.5 m) 150 ft (45.6 m)
AWG 16 AWG 12 AWG 10 AWG 8
为了降低损坏插头和电缆的风险，断电时请始终采用拔下充电设备插头的方式，切勿
4
拉拽电缆
确实必要的情况下方可使用延长电缆。使用错误的延长电缆会导致火灾或电击。如果
5
必须使用延长电缆，请确保
- 延长电缆插头插脚的数量、尺寸和形状与充电设备插头插脚相同
- 延长电缆接线正确且通电状况良好
- 如上所示，电缆尺寸要足以承受充电设备的交流电电流强度
切勿使用电缆或插头已损坏的充电设备 - 请立即更换该电缆或插头
6
切勿使用曾遭受过巨大冲击、掉落或存在其他破损的充电设备；请将其交给合格的维
7
修技术员维修
切勿拆卸充电设备；如需维修，请将其交给合格的维修技术员。重新组装不当可能会
8
导致火灾和电击
为了降低发生电击的风险，进行维修或清洁之前，必须从插座拔出插头将充电设备彻
9
底断电。将控制装置调至 Off（关闭）位置无法降低此风险
警告 - 爆炸性气体
的危险
在铅酸蓄电池附近工作具有一定的危险性。蓄电池会在正常工作期间产生爆炸性气体。因
此，请务必在使用此充电设备之前阅读本指南，并在使用时严格遵守各项说明。
为了降低蓄电池爆炸的风险，请遵守这些说明和蓄电池制造商以及计划在蓄电池附近
1
使用的任何配件的制造商所提供的说明。注意这些产品和装置上的警告标志。
个人安全防范措施 在铅酸蓄电池附近工作时，必须确保周围其他人与您的距离足以听到您的呼喊或前来给予
帮助。
请确保附近有足够的清水和肥皂，以备电解酸性液体接触到皮肤、衣物或眼睛时使用
1
必须穿戴全套的防护服和防护眼镜。在铅酸蓄电池附近工作时，切勿触摸眼睛
2
一旦皮肤或衣物接触到电解酸性液体，立即用肥皂和水清洗酸性液体。一旦酸性液体
3
进入眼睛，立即用冷流水冲洗至少 10 分钟，然后立即就医。
切勿在蓄电池或发动机附近吸烟或使它们靠近火星或明火
4
要格外小心，以免金属工具掉落到蓄电池上。这可能会产生火星或造成电池及其他电
5
气部件短路，从而引起爆炸。
进行与铅酸蓄电池相关操作之前，取下戒指、手链、项链和手表等金属材质的个人物
6
品。铅酸蓄电池可产生足以熔化戒指或类似物品的短路电流，所以可能会引起火灾。
请仅使用该充电设备为铅酸蓄电池充电。该设备不适用于为低电压系统（启动电机应
7
用除外）供电。请勿使用充电设备为主要用于家用电器的干电池充电。此类电池可能
在上述充电过程中发生爆裂，导致人身伤害和财产损失
切勿为已冻结的蓄电池充电
8
10
准备充电
充电之前，如需取下蓄电池，务必首先断开接地连接。请确保所有车辆设备均已关
1
闭，防止形成电弧
为蓄电池充电时，请确保蓄电池周围区域通风良好。使用硬纸板或其他非金属物（如
2
电扇）可有效地驱散释放的气体
清洁蓄电池连接端子。小心操作以确保腐蚀残留物不会接触到眼睛
3
向各电池中注入蒸馏水，直到电解酸性液体达到制造商指定的液位。这有助于排除电
4
池中多余的气体。请勿注入过满以致外溢。对于未配备电池帽的蓄电池，请严格遵守
制造商提供的充电说明
了解特定蓄电池制造商的所有安全防范措施及注意事项，如充电期间是否可以取下电
5
池帽以及建议的充电参数
借助车辆手册确定蓄电池电压，确保该电压与充电设备的输出相匹配
6
ZH
充电设备的放置位
置
直流电连接防范措
施
蓄电池内置于车辆
中时所要遵循的步
骤
在电缆长度允许的情况下，将充电设备放在距蓄电池尽可能远的位置
1
切勿直接将充电设备置于正在充电的蓄电池上方；因为蓄电池释放的气体可能会侵蚀
2
和毁坏充电设备
测量酸性液体浓度或向蓄电池中注入时，切勿使电解酸性液体滴到充电设备上
3
请勿在密闭区域或通风不畅的环境中操作充电设备
4
请勿将蓄电池置于充电设备上
5
仅当充电设备的所有控制装置均处于 Off（关）位置且已断开电源线与电源的连接
1
时，方可连接直流电连接端子或断开直流电连接端子的连接。切勿使连接端子相互接
触
如下一部分的第 5 点和第 6 点以及再下一部分中的第 2 点和第 4 点所示，将连接端子
2
连接到蓄电池和行走机构
将连接端子连接至蓄电池电极，然后来回转动数次以确保连接牢固。这会防止连接端
3
子从蓄电池电极上滑落，从而降低了产生火星的危险。
如果蓄电池内置于车辆中，请遵循以下步骤。蓄电池附近产生火星会引起蓄电池爆炸。为
降低蓄电池附近产生火星的风险：
合理布置直流电缆和交流电缆，使其不会被引擎罩、门或移动装备组件损坏
1
避开风扇叶片、皮带和其他可能会造成人身伤害风险的装备组件
2
检查蓄电池连接端子的极性。蓄电池正极 (POS, P, +) 的直径通常大于负极 (NEG, N,
3
-) 的直径
确定将蓄电池的哪一个电极连接至行走机构（接地）。如果将负极连接至行走机构
4
（对大多数车辆而言均是如此），则转至第 5 点。如果将正极连接至行走机构，则转
至第 6 点
对于负极接地的车辆，将充电连接端子正极（红色）连接至蓄电池的未接地电极正极
5
(POS, P, +)。将充电连接端子的负极（黑色）夹在远离蓄电池的行走机构或发动机缸
体上。请勿将连接端子连接到汽化器、油管和车身板件，而是连接到行走机构或发动
机缸体的牢固金属部件上
对于正极接地的车辆，将充电连接端子负极（黑色）连接至蓄电池未接地电极的负极
6
(NEG, N, -)。将充电连接端子的正极（红色）夹在远离蓄电池的行走机构或发动机缸
体上。请勿将连接端子连接到汽化器、油管和车身板件，而是连接到行走机构或发动
机缸体的牢固金属部件上
断开充电设备的连接时，需将控制装置切换到 Off（关闭）位置，断开电源线的连
7
接，从行走机构取下充电连接端子，然后才可从蓄电池取下充电连接端子
有关所需充电时间的详细信息，请参阅操作说明书
8
11
蓄电池位于车辆外
部时所要遵循的步
骤
如果蓄电池位于车辆外部，请遵循以下步骤。蓄电池附近产生火星会引起蓄电池爆炸。为
降低蓄电池附近产生火星的风险：
检查蓄电池连接端子的极性。蓄电池正极 (POS, P, +) 的直径通常大于负极 (NEG, N,
1
-) 的直径
将长度不小于 24 英寸 (609.5 mm) 的 6-gauge (AWG) 蓄电池绝缘电缆连接至蓄电池
2
的负极 (NEG, N, -)
将充电连接端子正极（红色）连接至蓄电池的正极 (POS, P, +)
3
将电缆的自由端移至距蓄电池尽可能远的位置，然后将充电连接端子的负极（黑色）
4
连接至电缆的自由端
进行最后的连接时，请勿面向蓄电池
5
按照与连接过程相反的顺序断开充电设备的连接，使得第一个断开连接操作尽可能地
6
远离蓄电池进行
（海运）船用蓄电池必须从设备中取出，并在干燥的陆地上进行充电。直接在船上对
7
蓄电池充电需要专门为海上应用而设计的特殊设备
包括接地连接在内
的电源线连接说明
30A + 50A 蓄电池
充电设备（美国）
充电设备必须接地以降低电击的风险。充电设备具有集成了接地导线的电源线和接地插
头。
将该插头连接至遵照当地规章和法规安装并接地的插座
1
危险 - 切勿更换所提供的电源线及其插头 - 插头与插座不匹配时，可由合格的电工安装合
适的插座。连接不当可能会造成发生电击的风险。
本设备专为电流大于 15 A 的用电环境设计，仅可用于额定电压为 120 V 的工作电路。设
备出厂时配备了专门的电源线和电源插头以便连接到适合的电路。
请确保充电设备连接到的插座与插头具有相同的配置。切勿将适配器用于充电设备
1
除非有负责人在场监督以确保安全使用设备，否则，儿童或体弱者不可使用此设备。
务必看管好儿童，严禁其玩弄此设备。
根据 FCC 规则第 15 部分的规定，该设备已经过测试并符合 A 级设备的极限值。
这些极限值旨在提供合理保护，以防该设备在商业环境中运行时产生有害干扰。
该设备能够产生、使用和辐射高频能量。若未按照操作说明书安装及使用该设备，则可能
会对无线电通信造成有害干扰。
在居民区使用该设备时可能会产生有害干扰，此时用户需自费纠正此类干扰。
12

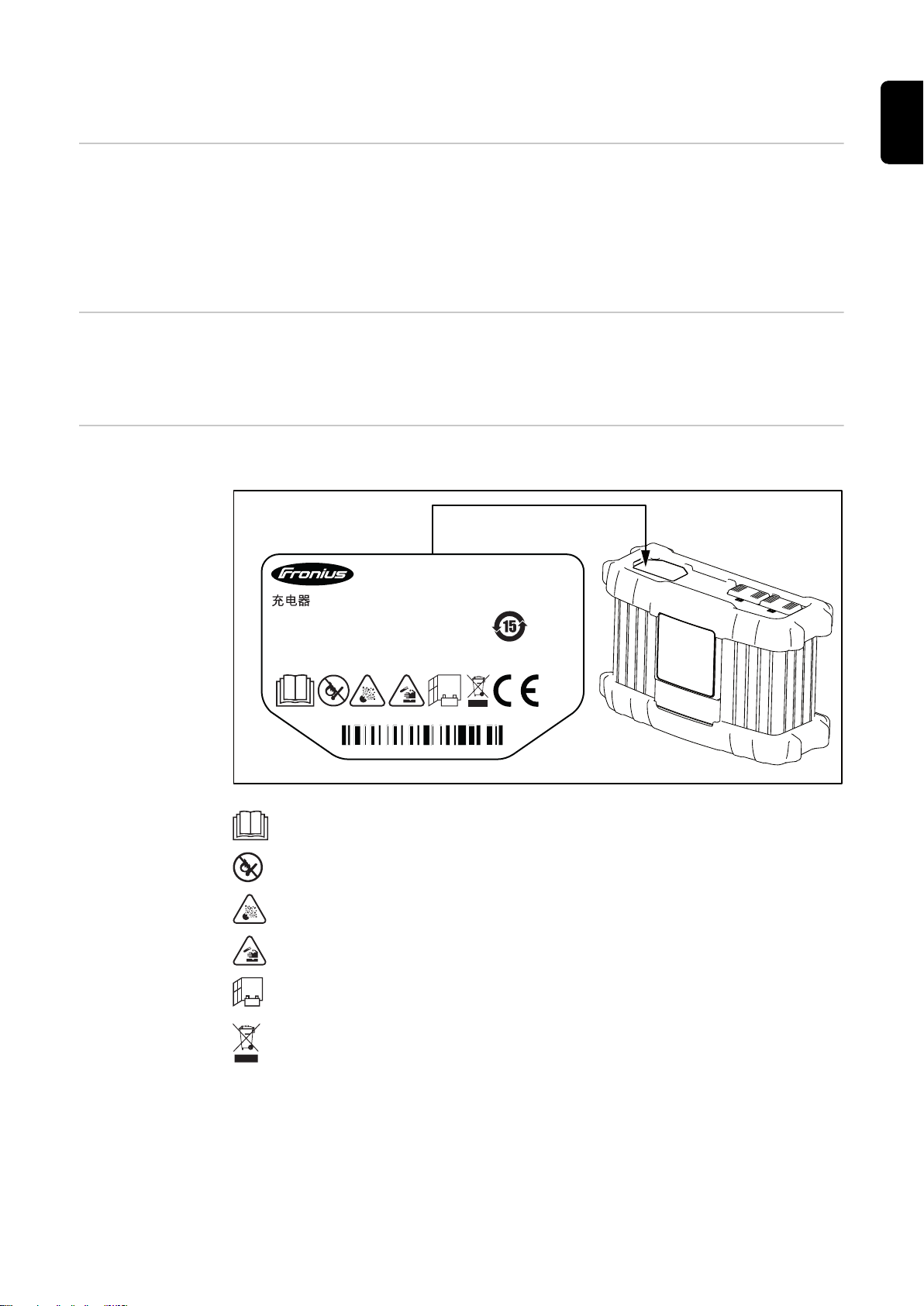

一般信息
In:
Out.:
Acctiva Professional 35A CN
~230V 50/60Hz;1120W
DC 2V-31V/35A
IP 40
4,010,361,651
EMC Emission
Class A
Ser. No.:
Part No.:
Fronius International GmbH
Froniusstraße 1
A-4643 Pettenbach
xxxxxxxx
xxxxxxxx
原理 新一代有源逆变器技术的主要特征在于智能化的充电过程。充电特性自动指向蓄电池的老
化和充电状态。从这项创新中，不仅提高了蓄电池的使用寿命、减少了蓄电池的维护作
业，还提高了经济性。
有源逆变器技术以带有有源整流系统和智能化断路保护的逆变器为基础。数字化调节系统
保持充电电流和电压恒定，不受电源电压突发波动的影响。
设备原理 紧凑型设计降低了空间需求，极为便携易用。除了大量已有的功能，该充电设备还采用了
模块化设计，完全可以满足未来的需求。提供多种多样的选项。14.4 V 电压限值为车载电
子设备提供最高等级的防护。
设备上的警告标志 充电设备的功率铭牌上具有大量安全标志。不得擅自挪动或刷涂这些安全标志。
ZH
使用这些功能之前，请务必完整阅读所有操作说明书。
必须使蓄电池远离可能的火源（如炉火、火星和明火）。
爆炸危险！蓄电池充电期间会产生爆炸性气体。
电解酸性液体具有腐蚀性，必须使其远离眼睛、皮肤和衣物。
确保充电期间的新鲜空气供给充足。将充电设备安装在地板上方至少 50 cm
处。
请勿将使用过的充电设备作为生活垃圾处理。在充电过程中，蓄电池和充电设
备至少应保持 0.5 m (19.69 in.) 的距离。
13
材料中的关注物质
表
部件名称
铅
(Pb)汞(Hg)
镉
(Cd)
有害物质
六价铬
(Cr(VI))
多溴联苯
(PBB)
多溴二苯醚
(PBDE)
螺丝
M4x12
垫片
125 A 8 MS C
保险丝
SPT 5x20 16 A T
SMD
本表格依据 SJ/T 11364 的规定编制。
o: 表示该有害物质在该部件所有均质材料中的含量均在 GB/T 26572 规定的限量要求
以下。
x: 表示该有害物质至少在该部件的某一均质材料中的含量超出 GB/T 26572 规定的限
量要求。
x o o o o o
x o o o o o
x o o o o o
14
调试
ZH
安全标识
误操作时存在危险。
此时可能导致严重的人身伤害和财产损失。
▶
▶
▶
▶
正确使用 该充电设备专用于为下列蓄电池充电。超出此范围的任何应用均视为不当使用。对于因此
类不当使用所导致的任何损失，制造商概不负责。正确使用的要求还包括：
- 遵守操作说明书中的所有操作说明
- 定期检查电源和充电引线
为干电池（一次电池）和非充电电池充电时存在危险。
此时可能导致严重的人身伤害和财产损失。
▶
危险!
在使用此处所介绍的功能前，请务必完整阅读并充分理解以下文档：
操作说明书
有关系统组件的所有操作说明书，尤其是安全规程
蓄电池和车辆生产商提供的操作说明书和安全规程
危险!
仅为下列型号的蓄电池充电。
可为下列型号的蓄电池充电：
- 湿式蓄电池：
具有液体电解质的封闭式蓄电池（可根据液孔塞识别）和少维护/免维护湿式蓄电池
(MF)
- 吸附式玻璃纤维棉 (AGM) 蓄电池：
具有固态电解质（密封剂）的封闭式蓄电池（阀控式密封铅酸蓄电池，VRLA）
- 胶体蓄电池：
具有固态电解质（胶体）的封闭式蓄电池 (VRLA)
电源连接 外壳上的功率铭牌包含所允许电源电压的相关信息。该设备仅针对此电源电压而设计。“技
术数据”部分包含了针对电源引线规定的熔断保护信息。若您所使用的设备规格不包含电源
线或电源插头，请选择符合国家标准的电源线或电源插头进行安装。
注意
!
电气安装尺寸不足时存在危险。
此时可能导致严重的财产损失。
电源引线及其保险丝的尺寸必须与当地电源相适应。功率铭牌上的技术数据有效。
▶
安全功能 - 标准保
护装置
下列安全功能为有源逆变器的标配：
- 无电压、无火花型连接端子可防止爆炸
- 反极性保护装置可防止充电设备受损或毁坏
- 短路保护装置可有效保护充电设备。即使出现短路事件，也无需更换保险丝
- 充电时间监控可有效防止蓄电池过充和毁坏
- 通过降额实现过温保护（若温度高于容许水平，则充电电流会降低）
15
操作元件和接口
(2)(1) (3) (4)
一般说明
控制面板
注意
!
固件更新后，您会发现设备中增加了操作说明书中未提及的功能，反之亦然。
此外，某些插图也可能与设备上的实际控制元素稍有不同。但这些控制元素的运行方式几
乎相同。
危险!
设备操作不当可能会造成严重的人身伤害和财产损失。
在使用此处所介绍的功能前，请务必仔细阅读并充分理解所提供的操作说明书
▶
在使用此处所介绍的功能前，请务必仔细阅读并充分理解有关系统组件的所有操作说
▶
明书，尤其是安全规程
编号 功能
(1) 图形显示屏
(2) Menu（菜单）键
- 选择所需设置，如 Ah（安时）
(3) 上/下键
- 选择所需的操作模式，如
Charging（充电）或 Battery
changing（更换蓄电池）
- 更改 Menu（菜单）键 (2) 所选
的设置
- 连接至新蓄电池后：
可手动从 6、12 或 24 V 三个
值中选择一个作为充电电压
(4) Stop/Start（停止/启动）键
连接选件
电源插头插入时连接选件和附件存在危险。
这可导致设备和附件损坏。
▶
16
- 用于中断和恢复充电
- 确认选择，如使用上/下键从 6、12 或 24 V 三个值中选择一个作为充电电压
后予以确认
注意
!
仅在拔掉电源插头并将充电引线与蓄电池断开后连接选件和系统附加组件。
接口
(1)(2)
(3) (4)
(6)
(7)
(5)
ZH
编号 功能
(1) 电源线 - 安全夹
(2) AC 输入 - 电源插口
(3) 接口 P2 - I/O 端口 - 没有作用，可以加装
用于连接选配件
- 防偏锁死
- 集中错误
- 防偏锁死和集中错误
(4) 接口 P1 - 充电缆插口
用于连接充电缆
另外还可连接由温度决定的充电选配件或外置启动/停止选配件
(5) 可以拆除的显示器
(6) 接口 P3 - -Visual Port
用于连接内置显示器
(7) 接口 P4 - 多端口
用于连接选配件
- 状态指示灯
- 通过 USB 接口进行软件更新
17
拆卸用于接口和附
(1)
(2)
1
2
3
4
(1) (2) (3) (4)
1
2
2
件的盖板
必要时，使用螺丝刀拆卸：
- 用于接口 P4 - 多端口的盖板 (1)。
- 用于接口 P2 - I/O 端口的盖板 (2)。
将盖板 (1) 和 (2) 留在未使用的 P2 和 P4
接口的原位。
USB 更新选配件 USB 更新选配件允许直接通过 USB 接口更新充电设备。
为充电引线安装可
选支架和应变消除
装置
边角保护选配件
请注意
：所有螺钉的扭矩为 2.5 Nm (1.84 ft. lb.)。
支架安装方法：
- 拧下螺钉 (1)。
- 用之前拧下的螺钉安装支架 (2)。
应变消除装置安装方法：
- 拧下螺钉 (3)。
- 用之前拧下的螺钉安装充电引线应变消
除装置 (4)。
按安装的反顺序拆卸边角保护装置。
在安装有边角保护装置时，不能安装保持
夹。
18
墙面托架选配件 根据底面，需要使用不同的墙上插头和螺丝来安装墙装托架。因此，墙上插头和螺丝不包
1
1
"click"
"click"
~ 120 mm
~ 4.72 inch
130 mm
5.12 inch
括在供货范围内。安装人员负责选择合适的墙上插头和螺丝。
安全锁的准备 安全锁没有包含在供货范围内。
只能
- 根据示意图在外壳槽上紧固安全锁
- 在精确相对的外壳槽上紧固安全锁
- 具有符合 DIN 125 或 DIN 134 要求的
间隔垫片 M8，根据示意图排列
ZH
安装
注意
!
开关柜（或类似密闭空间）内的充电设备安装不当时存在危险。
此时可能导致财产损失。
借助强制通风确保充分散热。
▶
设备周围应留有 10 cm (3.94 in.) 的空隙。
▶
以下所示以 mm (in.) 为单位的空间要求尺寸旨在确保方便地进行插接连接：
19
100
15,5
168
270
(10.63)
(6.61)
(3.94)
(.61)
带边角保护时的空间要求尺寸
247 (9.72)
88 (3.46)
126 (4.96)
140 (5.51)
60 +20*
70 + 20*
11 + 5*
162
(6.38)
(2.76 + .79)*
(2.36 + .79)*
(.43 + .2)*
233 (9.17)
(.26)
6,5
不带边角保护时的空间要求尺寸，以及带有信号灯和支架附件时的空间要求尺寸（* 安装/拆卸时所需的空间）
20
模式
概要信息 该充电设备适用于所有 6/12/24 V 的铅酸蓄电池（湿式蓄电池、MF、AGM 和胶体蓄电
池）。
可用的操作模式 设备提供以下操作模式：
- 充电
- 车辆诊断或软件更新期间的缓冲充电模式（缓冲运行）
- 再生
- 供电模式
- 更换蓄电池
- 设备选项
ZH
选择操作模式
充电模式 充电模式用于：
将电源线的一端连接至充电设备，另一端插入电源
1
使用上/下键选择其他操作模式
2
充电设备处于待机状态 - 显示 Charging
（充电）模式。
- 在蓄电池装配或拆掉的状态下进行充电
或微流充电
- 在车辆上用电器连接着的情况下充电
缓冲充电模式（缓
冲运行）
在电源上连接充电设备后，充电模式按标准
可供使用。
缓冲充电模式（缓冲运行）可在进行车辆诊
断或软件更新时减少车辆蓄电池的电量消
耗。
21
Refresh 模式 Refresh 模式用于激活深度放电或硫化的蓄
电池。在蓄电池拆掉时，在室外或通风良好
的室内进行再生充电。
更换蓄电池模式 更换蓄电池模式可在更换蓄电池期间为车载
电子设备持续提供电源供应。
电源模式 电源模式实现了在蓄电池拆掉进行维修作业
时对车辆供电。
设备选项 可通过以下设备选项采用多种方式对充电设
备进行配置：
- 语言
- 图形显示对比度
- 配置单独标准
- 恢复出厂设置
- 激活/停用 Expert（专家）模式
- 硬件和软件版本信息
22
充电模式
一般信息 充电模式用于：
- 在装配或拆卸状态下充电或微流充电
- 在车辆用电器连接着的情况下充电
ZH
为蓄电池充电
注意
!
故障蓄电池存在危险。
此时可能导致财产损失。
充电前，请确保要充电的蓄电池功能完好。
▶
插入充电设备电源插头
1
使用 Menu（菜单）键选择 Ah（安时）或 Battery type（蓄
2
电池型号）设置。
使用 Up/Down（上/下）键输入所需值，如 100 Ah 或 Wet
3
（湿式）蓄电池型号。
连接至电源后，充电设备会自动启动充电模
式。
连接蓄电池，同时要注意极性是否正确。由于充电端子已经断电，因此在连接至蓄电
4
池时，即使充电设备已连接至电源，也不会有产生火星的危险。
- 将红色充电引线连接至蓄电池的正极 (+)
- 将黑色充电引线连接至蓄电池的负极 (-)
充电设备可自动识别蓄电池的电压（如 12
V），并于 5 秒后启动充电过程。
如果未能正确识别蓄电池电压（如蓄电池深
度放电的情况下），您可在 5 秒内输入正
确的蓄电池电压，步骤如下所示：
注意
!
蓄电池电压设置错误时存在危险。
此时可能导致财产损失。
始终确保蓄电池电压设置正确。
▶
23
使用 Up/Down（上/下）键设置正确的蓄电池电压 (6V/12V/
5
24V)。
使用 Stop/Start（停止/启动）键确认选择
6
如果蓄电池电压选择窗口并未打开，则蓄电池处于极端深度放电状态（低于 2 V）。这
时，建议使用 Refresh（再生）模式对深度放电的蓄电池进行再生充电。有关详细信息，
请参阅“Refresh（再生）模式”部分。
- 随即会出现相应的警告
如果在蓄电池处于极端深度放电的状态下仍需采用 Charging（充电）模式
- 使用 Stop/Start（停止/启动）键选择 OK（确定）按钮确认警告。
- 使用 Up/Down（上/下）键在后续选择窗口中选择正确的蓄电池电压。
- 使用 Stop/Start（停止/启动）键确认选择
- 一组包含四个格的标志显示蓄电池的充
电状态（如三格代表充电状态为
80%）。
- 所有四个格始终持续显示。
- 充电状态为 100%。
- 蓄电池准备就绪，可供使用。
- 在某些情况下，蓄电池可能会保持同充
电设备的连接状态*)。
- 守恒充电可抵消蓄电池的自放电率。
危险!
*)
若守恒充电期间未对蓄电池进行监控则可能存在危险。
此时可能导致严重的人身伤害和财产损失，主要诱因包括短路、电弧和爆鸣气体爆炸。
根据制造商的规定，定期目检蓄电池（每周至少一次），以确保蓄电池内的酸性液体
▶
位于最高液位。
在发生下列情况时，切勿立即启动或关闭设备，此时应请获得许可的工场对蓄电池进
▶
行检查：
各电池酸性液体的液位不均匀或耗水量过大
不得将蓄电池加热至 55 °C (131 °F) 以上。
危险!
因充电引线过早断开而产生的火花存在引燃爆鸣气体的危险。
此时可能导致严重的人身伤害和财产损失。
断开充电引线前，请按下 Stop/Start（停止/启动）键完成充电。
▶
24
要结束充电过程：
7
- 按下 Stop/Start（停止/启动）键
断开充电设备的连接
8
- 断开黑色充电引线与蓄电池负极 (-) 的连接
- 断开红色充电引线与蓄电池正极 (+) 的连接
ZH
中断充电过程
继续充电过程
注意
!
充电期间断开或拔下充电引线时存在危险。
这可导致连接插座和终端连接器损坏。
充电时切勿断开或拔下充电引线。
▶
充电时，按下 Stop/Start（停止/启动）键
1
- 充电过程中断
按下开始/结束键，以继续充电过程
2
25
缓冲运行模式
一般信息 缓冲运行模式仅用于在车辆上进行诊断或软件更新时减轻蓄电池负担。获得的电流必须长
时间低于充电设备的最大输出电流 (35 A)，否则蓄电池会放电。缓冲运行模式不适合于为
蓄电池完全充电。
对蓄电池进行缓冲
充电
注意
!
故障蓄电池存在危险。
此时可能导致财产损失。
在进行缓冲充电前，请确保蓄电池功能完好。
▶
插入充电设备电源插头
1
使用 Up/Down（上/下）键选择 Buffering（缓冲）模式。
2
连接蓄电池 - 充电引线处于断电状态意味着，即使充电设备已连接至电源，连接至蓄
3
电池时也不会有产生火星的危险。
- 将红色充电引线连接至蓄电池的正极 (+)
- 将黑色充电引线连接至蓄电池的负极 (-)
注意
!
蓄电池电压设置错误时存在危险。
此时可能导致财产损失。
始终确保蓄电池电压设置正确。
▶
使用 Up/Down（上/下）键设置正确的蓄电池电压 (6V/12V/
4
24V)。
充电设备可自动识别蓄电池的电压（如 12
V），并于 5 秒后启动缓冲充电过程。
如果未能正确识别蓄电池电压（如蓄电池深
度放电的情况下），您可在 5 秒内输入正
确的蓄电池电压，步骤如下所示：
26
使用 Stop/Start（停止/启动）键确认选择
5
如果蓄电池电压选择窗口并未打开，则蓄电池处于极端深度放电状态（低于 2 V）。此时
不允许进行缓冲充电。我们建议更换蓄电池。
危险!
因充电引线过早断开而产生的火花存在引燃爆鸣气体的危险。
此时可能导致严重的人身伤害和财产损失。
断开充电引线前，请按下 Stop/Start（停止/启动）键完成缓冲充电。
▶
要取消 Buffering（缓冲）模式：
6
- 按下 Stop/Start（停止/启动）键
断开充电设备的连接
7
- 断开黑色充电引线与蓄电池负极 (-) 的连接
- 断开红色充电引线与蓄电池正极 (+) 的连接
ZH
中断 Buffering
（缓冲）模式
继续缓冲运行
注意
!
缓冲充电期间断开或拔下充电引线时存在危险。
这可导致连接插座和终端连接器损坏。
缓冲充电时切勿断开或拔下充电引线。
▶
缓冲充电时，按下 Stop/Start（停止/启动）键
1
- 充电过程中断
按下停止/开始键
2
- 继续缓冲运行
27
“Refresh”模式
概要信息 如果怀疑蓄电池长期处于深度放电状态（如经过硫化的蓄电池），则可以使用 Refresh
（再生）模式对蓄电池充电
- 充电后，蓄电池酸液浓度已达最大值
- 已对极板进行再生处理（硫化层衰减）
危险!
蓄电池过热可能会造成人身伤害和设备损坏。请勿在无人监管的情况下为蓄电池充电！监
控蓄电池的温度情况并在必要时中断充电过程。请勿在 30°C 以上的环境温度中为要进行
再生处理的蓄电池充电。Refresh（再生）模式下，蓄电池的温度可能高达 45°C。蓄电池
温度超过 45°C 时，请立即断开充电设备的连接。
小心!
再生充电可能会损坏车载电子设备。断开蓄电池的连接并将其从车辆中取出，然后方可进
行再生充电。
再生充电成功与否取决于蓄电池的硫化程度。
注意
!
采用再生模式时务必格外小心，因为再生充电可能会导致酸性液体减少或耗尽。此外，还
需确保
蓄电池温度处于室温水平 (20 - 25°C)
▶
电池容量设置正确
▶
蓄电池与车载电气系统的连接已断开
▶
仅在室外（避免阳光直射）或通风良好的区域为从车辆中取下的蓄电池进行再生充电
▶
小心!
人身伤害风险。处理电解酸性液体时，请穿戴合适的防护服和护目装置。用清洁的水彻底
冲洗任何喷溅的酸性液体，必要时应就医。避免吸入任何释放的气体和蒸汽。
Refresh（再生）模式可用于以下蓄电池：
- 湿式蓄电池：
具有液体电解质的封闭式蓄电池（可根据液孔塞识别）
再生后，请检查酸性液体的液位，如有必要可加注蒸馏水。
- AGM 蓄电池：
具有固态电解质（密封剂）的封闭式蓄电池（阀控式密封铅酸蓄电池，VRLA）和免
维护湿式蓄电池 (MF)
- 胶体蓄电池：
具有固态电解质（胶体）的封闭式蓄电池 (VRLA)
再生蓄电池
28
小心!
深度放电的蓄电池在 0°C 或更低环境温度中容易冻结。蓄电池冻结时会有损坏的风险。开
始再生充电之前，请确保要进行再生充电蓄电池的酸性液体并未冻结。
插入充电设备电源插头
1
使用上/下键选择 Refresh（再生）模式。
2
使用 Menu（菜单）键选择 Ah（安时）或 Battery type（蓄
3
电池型号）设置。
使用上/下键输入所需值，如 100 Ah 或 Wet（湿式）蓄电池
4
型号。
连接蓄电池 - 充电设备引线处于断电状态意味着，即使充电设备已连接至电源，连接
5
至蓄电池时也不会有产生火星的危险。
- 将红色充电设备引线连接至蓄电池的正极 (+)
- 将黑色充电设备引线连接至蓄电池的负极 (-)
ZH
充电设备可自动识别蓄电池的电压（如 12
V），并于 5 秒后启动充电过程。
如果未能正确识别蓄电池电压（如通常在蓄
电池深度放电的情况下），您可在 5 秒内
输入正确的蓄电池电压，步骤如下所示：
小心!
电压设置错误时，存在损坏设备的危险。始终确保蓄电池电压的设置正确。
使用上/下键设置正确的蓄电池电压 (6V / 12V / 24V)。
6
使用 Stop/Start（停止/启动）键确认选择。
7
如果蓄电池电压选择窗口并未打开，则蓄电池处于极为深度放电的状态（低于 2 V）。
- 随即会出现相应的警告
如果在蓄电池处于极为深度放电的状态下仍需采用 Refresh（再生）模式
- 使用 Stop/Start（停止/启动）键选择 OK（确定）按钮确认警告。
- 使用上/下键在后续选择窗口中选择正确的蓄电池电压。
- 使用 Stop/Start（停止/启动）键确认选择
29
分析阶段期间，充电设备会监控蓄电池电
压，该分析结果将用于后续充电过程。
- 一组包含四个格的标志显示蓄电池的充
电状态（如第三格代表充电状态为
80%）。
- 所有四个格始终持续显示
- 充电状态为 100%。
- 蓄电池准备就绪，可以使用。
- 该蓄电池可与充电设备保持任意时长的
连接。
- 守恒充电与蓄电池自放电的电荷量相互
抵消。
中断再生充电
小心!
如果断开充电设备引线连接的速度过快，会有产生火星的危险。断开充电设备引线的连接
之前，按下 Stop/Start（停止/启动）键完成充电。
要终止再生充电：
8
- 按下 Stop/Start（停止/启动）键
断开充电设备的连接
9
- 断开黑色充电设备引线与蓄电池负极 (-) 的连接
- 断开红色充电设备引线与蓄电池正极 (+) 的连接
注意
!
再生充电过程中断开或拔下连接插座和终端连接器时存在危险。
这可导致连接插座和终端连接器损坏。
再生充电时，切勿断开或拔下充电引线。
▶
再生充电时，按下 Stop/Start（停止/启动）键
1
- 再生充电中断
30
继续“Refresh”
按下停止/开始键
1
- 继续“Refresh”
ZH
31
蓄电池更换模式
一般信息 蓄电池更换模式能够在更换蓄电池期间为车载电子设备供电。在从车载电网上拆下旧蓄电
池之前，将充电缆与车辆的蓄电池线相连。保持连接，直到连接上新蓄电池。
更换蓄电池
注意
!
电压设置不正确时存在危险。
这可导致车载电子设备严重损坏。
始终确保将充电设备连接至车辆蓄电池引线后正确设置电压。
▶
插入充电设备电源插头
1
使用 Up/Down（上/下）键选择蓄电池更换模式。
2
按照以下所述的步骤将充电引线连接至车辆蓄电池引线 - 充电引线处于断电状态意味
3
着，即使充电设备已连接至电源，连接至蓄电池时也不会有产生火星的危险。
- 将红色充电引线连接至车辆蓄电池引线的正极 (+)
- 将黑色充电引线连接至车辆蓄电池引线的负极 (-)
注意
!
蓄电池电压设置错误时存在危险。
此时可能导致财产损失。
始终确保蓄电池电压设置正确。
▶
使用 Up/Down（上/下）键设置正确的蓄电池电压 (6V/12V/
4
24V)。
充电设备可自动识别蓄电池的电压（如 12
V），并于 5 秒后开始对车载电子设备进行
充电。
如果未能正确识别蓄电池电压（如通常在蓄
电池深度放电的情况下），您可在 5 秒内
输入正确的蓄电池电压，步骤如下所示：
32
使用 Stop/Start（停止/启动）键确认选择。
5
若蓄电池处于极端深度放电状态（低于 2V），则会出现一则警告，指示用户断开蓄电
池。
必须更换处于极端深度放电状态的蓄电池，且不得使用蓄电池更换模式。
安装并连接一个新的蓄电池
6
危险!
因充电引线过早断开而产生的火花存在引燃爆鸣气体的危险。
此时可能导致严重的人身伤害和财产损失。
断开充电引线前，请按下 Stop/Start（停止/启动）键完成缓冲充电。
▶
要取消蓄电池更换模式：
7
- 按下 Stop/Start（停止/启动）键
断开充电设备的连接
8
- 断开黑色充电引线与车辆充电引线负极 (-) 的连接
- 断开红色充电引线与车辆充电引线正极 (+) 的连接
ZH
切记：
启动充电模式以对（尚未完全充电的）蓄电池进行充电。
9
33
电源模式
前提条件 在电源模式下，将充电缆直接与车辆的蓄电池线或外部启动点相连。从而在拆掉蓄电池进
行维修作业的情况下也能为车载电子设备供电。由于车辆的蓄电池线与充电设备相连，所
以蓄电池电压识别功能不可用。
电源模式
注意
!
车辆电压设置不正确时存在危险。
这可导致车载电子设备严重损坏。
因此，将充电设备相连至车辆蓄电池引线前，请确保已正确设置电压。
▶
插入充电设备电源插头
1
使用 Up/Down（上/下）键选择 Power Supply（电源）模式
2
使用 Menu（菜单）键选择车载电源电压 (6 V/12 V/24 V)。
3
按照以下所述的步骤将充电引线连接至车辆蓄电池引线 - 充电引线处于断电状态意味
4
着，即使充电设备已连接至电源，连接至蓄电池时也不会有产生火星的危险。
- 将红色充电引线连接至车辆蓄电池引线的正极 (+)
- 将黑色充电引线连接至车辆蓄电池引线的负极 (-)
- 显示屏上随即出现一条安全消息，询问充电引线是否已正确连接。
使用 Stop/Start（停止/启动）键确认安全消息，然后开始为
5
车载电子设备供电。
注意
!
充电引线在按下 Stop/Start（停止/启动）键前断开时存在危险。
存储在车辆中的数据可能因此而丢失。
断开充电引线前，请按下 Stop/Start（停止/启动）键取消 Power Supply（电源）模
▶
式。
结束电源模式：
6
- 按下 Stop/Start（停止/启动）键
34
断开充电设备的连接
7
- 断开黑色充电引线与车辆蓄电池引线负极 (-) 的连接
- 断开红色充电引线与车辆蓄电池引线正极 (+) 的连接
ZH
35
设备设置
概要信息 可使用设备选项配置以下各项：
- 语言
选择用户指南的语言
- 图形显示对比度
- 配置
可设置单独标准
- 默认出厂设置
将所有设备选项恢复至默认出厂设置
- 激活/停用 Expert（专家）模式
- 信息
提供关于
硬件和软件版本的信息
总充电安时 (Ah)
总操作时间
选择设备设置模式
配置
用上/下键选择设备设置
1
小心!
另行选用单独的充电设备引线长度可能会造成设备损坏。要求提供较短的充电设备引线并
进行相应设置以使用单独的充电设备引线长度时，用户必须承担由此产生的一切后果。制
造商对由于此类操作所导致的任何损失不承担任何责任。
可配置以下参数创建单独的标准：
36
充电设备引线长度：
- 1 m - 10 m，最小可调整单位为 0.5 m
- 可应要求提供以下两种长度：2.5 m / 5 m
初始值：
- 启动模式（充电模式/缓冲运行）
- 电池容量 (3 – 350 Ah)
- 蓄电池型号（湿式蓄电池、胶体蓄电池和 AGM 蓄电池）
- 电压选择
自动
可选择长期设置为 6 V、12 V 或 24 V
充电参数：
- 快速充电（开启/关闭），出厂设置：开启
快速充电（开启）：缩短充电时间，从而使蓄电池能够更快地充满。检测到并行的耗
电设备（汽车音响等）时，充电设备将采用自身可提供的最大电流 (35 A)。
快速充电关闭意味着遵循传统的车间充电过程（指定电池容量为 100 Ah 时，固定充
电电流为 20 A）。此情况下未检测到并行的耗电设备（汽车音响等）。
- 专家模式（开启/关闭）
输入以下内容激活 Expert（专家）模式（开启）：
Code number 1511
设备处于充电模式时，Expert（专家）模式（开启）使得用户可对湿式、胶体和
AGM 蓄电池进行指定。可对以下各项进行配置：
充电终止电压
守恒充电电压
- 缓冲运行
可调整恒定电压
- 再生
输入以下内容更改 Refresh（再生）模式设置：
Code number 1511
可调整充电终止电压和持续时间
- 供电模式
可调整恒定电压
ZH
37
特征曲线
安全标识
可用的特性数据
危险!
误操作时存在危险。
此时可能导致严重的人身伤害和财产损失。
遵守蓄电池生产商提供的操作说明书。
▶
切勿在设置参数时将蓄电池连接至充电设备。
▶
操作模式 蓄电池 特性曲线
湿式
AGM
充电
IUoU
胶体
用户自
3)
定义
I
1
7.2/14.4/28.8
7.35/14.7/29.
35
7.05/14.1/28.
1)
U
1
[6/12/24V]
I
2
4
-
2
2-30 1.9-29.9
U
2
[6/12/24V]
6.75/13.5/27
6.84/13.68/2
7.36
缓冲模式 全部 IU 35 6.75/13.5/27 - - 是
湿式
7.2/14.4/28.8 4 6.75/13.5/27
Exp.
3)
是
7.35/14.7/29.
35
1)
7.05/14.1/28.
35
2)
4
6.84/13.68/2
2
7.36
2
2-34 - - 是
再生
AGM
胶体
用户自
定义
IUIoU
3)
IUa
电源模式 无 IU 35 6.75/13.5/27 - - 是
更换蓄电池 全部 IU 35 6.75/13.5/27 - - 否
I
1
主充电电流 [A]
最大设备电流：35 A
I
2
U
1
U
2
补充充电电流 [A，指定电池容量为 100 Ah]
充电终止电压 [V]
浮充电压 [V]
除 Expert（专家）模式下的用户自定义应用外，12 小时后自动转换为脉冲
电荷守恒
1)
2)
指定电池容量为 100 Ah 时，充电电流为 20 A
指定电池容量为 100 Ah 时，充电电流为 10 A
否
38
3)
Expert（专家）模式下可调整充电终止电压和守恒充电电压；仅限经过培
训的专业人员操作
I
1
U
1
U
2
充电特性曲线 IUoU：
I
1
U
1
U
2
I
2
I1 = 主充电电流
U1 = 充电终止电压
U2 = 守恒充电电压
再生特性曲线 IUIoU：
I1 = 主充电电流
U1 = 充电终止电压
I2 = 补充充电电流
U2 = 守恒充电电压
ZH
39
错误诊断和错误排除
安全标识
存在触电风险。
这可能导致严重的人员伤亡。
▶
▶
▶
▶
▶
保护接地线连接不良时存在危险。
此时可能导致严重的人身伤害或财产损失。
▶
保护装置 充电缆反极性，反极性保护装置触发
危险!
打开设备前：
将设备与电源断开。
断开蓄电池。
张贴易于理解的警告牌以防止任何人员不经意间再次接通电源。
使用合适的测量仪器进行检查，以确保带电部件（例如电容器）已充分放电。
危险!
可通过外壳上的螺钉进行适当的保护接地线连接，从而将外壳接地，在任何情况下均
不得使用无法提供可靠保护接地线连接的螺钉。
措施：
- 对蓄电池按正确的极性进行插接
充电端子或充电缆短路，短路识别激活
措施：
- 检查充电缆、触点和蓄电池两极
电源故障 - 电源电压在公差范围之外
措施：
- 检查电源条件
蓄电池过压
措施：
- 设置正确的蓄电池型号和正确的电压
40
充电故障
外部因素导致的状态代码：
30 原因：相应充电阶段超时
解决方法：
- 设置正确的 Ah 值
- 检查并行的耗电设备（汽车音响等）
- 蓄电池温度过高
31 原因：已充电 Ah 过高，设置的 Ah 过低
解决方法：
- 设置正确的 Ah 值
- 检查并行的耗电设备（汽车音响等）
- 更换存在故障的蓄电池
32 原因：由于温度过低而触发了外部温度传感器选件
ZH
解决方法：
- 在温度更为合适的区域为蓄电池充电
33 原因：由于过温保护而触发了外部温度传感器选件
解决方法：
- 等待蓄电池冷却，或在温度更为合适的区域为蓄电池充电
34 原因：蓄电池电压设置过高
解决方法：
- 设置正确的蓄电池电压
35 原因：2 小时后，电压低于目标电压 - Refresh（再生）模式处于分析阶段
解决方法：
- 检查并行的耗电设备（汽车音响等）
- 更换存在故障的蓄电池
36 原因：电池短路
解决方法：
- 检查并行的耗电设备（汽车音响等）
- 更换存在故障的蓄电池
37 原因：守恒充电电流过高
解决方法：
- 检查并行的耗电设备（汽车音响等）
41
设备发生故障时的状态代码：
50 原因：设备输出熔断器存在故障
解决方法：
- 请联系您的授权服务中心
51 原因：二次温度超出允许范围
解决方法：
- 请联系您的授权服务中心
52 原因：整流器存在故障
解决方法：
- 请联系您的授权服务中心
53 原因：外部温度传感器存在故障
解决方法：
- 更换外部温度传感器
60 原因：无效特性数
解决方法：
- 请联系您的授权服务中心
61 原因：特性块无效
解决方法：
- 请联系您的授权服务中心
62 原因：校准值的校验和不正确
解决方法：
- 请联系您的授权服务中心
63 原因：设备型号不正确
解决方法：
- 请联系您的授权服务中心
42
技术数据
ZH
电气数据输入端
230V
标准 230V
电源电压 ~ 230 V AC, +/- 15 %
电源频率 50 / 60 Hz
电源电流 最大有效电流 9 A
电源保险装置 最大 16 A
效率 最大 96 %
有效功率 最大 1120 W
功率消耗（待机） 最大 2.4 W
保护等级 I（带保护接地线）
连接公共电网的接口 (PCC) 上最大允许的电源阻抗 无
EMC 放射等级 A
验证标记 CE
IEC 60068-2-6 正弦形振动（10 -150 Hz；1.5 h /轴）
IEC 60068-2-29 重复冲击“Repetitive shock”（25 g / 6 ms / 1000 次冲击）
EN 60335-1 EN 60335-2-29
电气数据输入端
120V
EN 61000-6-2
EN 61000-6-4 (Class A)
EN 62233 电磁场 (EMF) 标准
电源电压 ~ 120 V AC, +/- 15 %
电源频率 50 / 60 Hz
电源电流 最大有效电流 16 A
电源保险装置 最大 20 A
效率 最大 94.5 %
有效功率 最大 1120 W
功率消耗（待机） 最大 7.8 W
保护等级 I（带保护接地线）
连接公共电网的接口 (PCC) 上最大允许的电源阻抗无
EMC 放射等级 A
验证标记 cTÜVus
43
标准 120V
UL1236
C22.2 No 107.1-01
FCC CFR 47 Part 15 (Class A)
IEC 60068-2-6 正弦形振动（10 -150 Hz；1.5 h /轴）
IEC 60068-2-29 重复冲击“Repetitive shock”（25 g / 6 ms / 1000 次冲击）
输出电气数据
蓄电池数据
技术数据
标定输出电压 6 V / 12 V / 24 V DC
输出电压范围 2 V - 34 V
输出电流 28.8 V DC 时 35 A
14.4 V DC 时 35 A
7.2 V DC 时 35 A
蓄电池反向电流 < 1 mA
6 V / 12 V / 24 V DC 3 - 350 Ah
制冷 对流和通风装置
尺寸：长 x 宽 x 高 270 x 168 x 100 mm
重量（不含电缆） 2 kg
环境条件
运行温度 -20 °C - +40 °C（>30 °C 减少）
存放温度 -40 °C - +85 °C
气候等级 B
防护等级 IP40
44
ZH
45
46
ZH
47
FRONIUS INTERNATIONAL GMBH
Froniusstraße 1
A-4643 Pettenbach
AUSTRIA
contact@fronius.com
www.fronius.com
Under www.fronius.com/contact you will find the addresses
of all Fronius Sales & Service Partners and locations
Loading...
