SicherheitDie nachfolgend angeführten Sicherheitshinweise gelten für alle in dieser Serviceanleitung
beschriebenen Tätigkeiten:
WARNUNG! Fehlerhaft durchgeführte Arbeiten können schwerwiegende Personen- und Sachschäden verursachen. Alle in der Serviceanleitung beschriebenen
Tätigkeiten dürfen nur von Fronius-geschultem Servicepersonal durchgeführt
werden. Beachten Sie das Kapitel „Sicherheitsvorschriften“ in der Bedienungsanleitung der Stromquelle.
WARNUNG! Ein elektrischer Schlag kann tödlich sein. Vor Öffnen des Gerätes
-Netzschalter in Stellung - O - schalten
-Gerät vom Netz trennen
-gegen Wiedereinschalten sichern
-mit Hilfe eines geeigneten Messgerätes sicherstellen, dass elektrisch geladene Bauteile (z.B. Kondensatoren) entladen sind
WARNUNG! Ein elektrischer Schlag kann tödlich sein. Wird das Gerät zu Testzwecken bei geöffnetem Gehäuse kurzzeitig eingeschaltet,
-Die Teile im Gehäuseinneren nicht anfassen
-Nur mit geeigneten Mess-Sonden oder Prüfspitzen berühren
DE
ESD-Bestimmungen
Fronius Technischer Support
National (TSN)
WARNUNG! Unzureichende Schutzleiter-Verbindung kann schwerwiegende
Personen- und Sachschäden verursachen. Die Gehäuse-Schrauben stellen eine
geeignete Schutzleiter-Verbindung für die Erdung des Gehäuses dar und dürfen
keinesfalls durch andere Schrauben ohne zuverlässige Schutzleiter-Verbindung
ersetzt werden.
HINWEIS! Beachten Sie beim Umgang mit elektronischen Bauteilen und Prints
die ESD-Bestimmungen. Dazu gehören vor allem ESD-gerechte
-Verpackungen
-Arbeitsflächen
-Böden
-Sitzgelegenheiten
-Erdungsmöglichkeiten
-Handhabung
Für einen unsachgemäß behandelten elektronischen Bauteil oder Print können keine Garantie- und Gewährleistungsansprüche geltend gemacht werden.
Sollten Sie bei der Fehleranalyse Fragen haben, steht Ihnen Ihr Verkaufsteam Fronius
Technischer Support National (TSN) als Ansprechpartner zur Verfügung.
mailto: welding.techsupport@fronius.com
7
8
Programmablauf
Programmablauf
DE
A3S Programm
und Messpunkte
Anschlussplan: A3S
1
Anschlussplan: Gerät
2
Online Prüfung starten oder das grüne
3
Symbol [GO] auswählen.
11
Auswahlfenster für die Leitungslänge
4
und Leerlaufspannung laut Typenschild
WICHTIG! Aktuelle Version der AAPMÜ01(XX) verwenden
Leerlaufspannung laut Typenschild (4)
5
Punkte der Sichtprüfung bestätigen
6
12
Bedienhinweis: Hauptschalter EIN
7
Hauptschalter EIN
8
DE

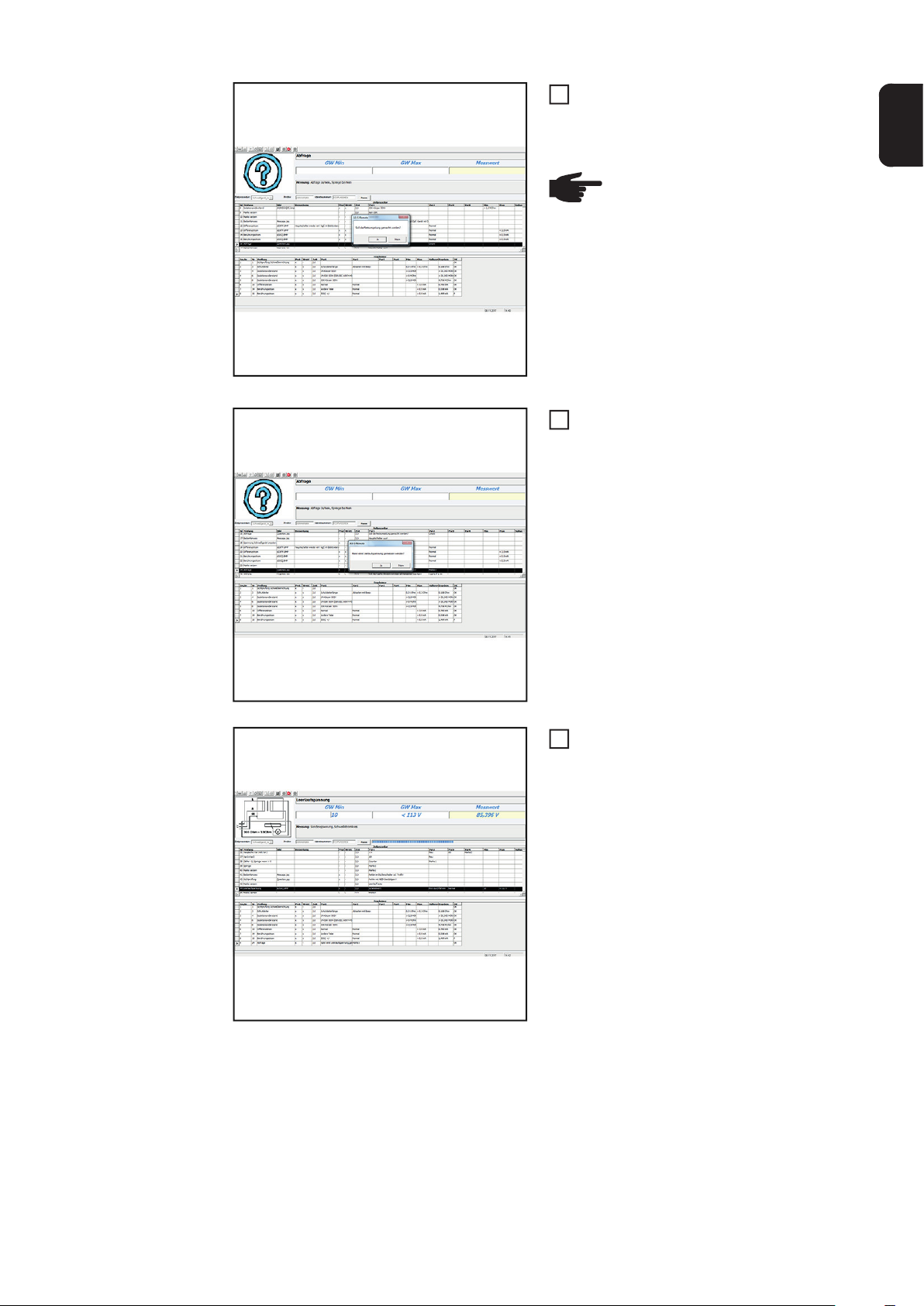

Prüfung: Schutzleiter
9
HINWEIS! Schutzleiterlänge
muss korrekt ausgewählt sein siehe Punkt 4
13
Messpunkt: Schutzleiter
10
Prüfung: Isolationswiderstand
11
Abfrage: Hat das Gerät einen Sekun-
12
därstromkreis?
Hauptschalter AUS
13
14
Bedienhinweis: Hauptschalter AUS
14
(um den Schaltschütz zu schonen)
Elektroden-Modus (MMA) auf dem Ge-
15
rät auswählen
Hauptschalter EIN
16
DE
Elektroden-Modus (MMA)
17
15
Messpunkt: Berührungsstrom
18
Messpunkt: Berührungsstrom
19
Messpunkt: Differenzstrom
20
16
Abfrage: Soll die Netzumpolung ge-
21
macht werden?
WICHTIG! Nur für einphasige Geräte
HINWEIS! Berührungsstrom und
Differenzstrom wird wiederholt
Abfrage: Kann eine Leerlaufspannung
22
gemessen werden?
DE
Leerlaufspannung AUTO oder Leer-
23
laufspannung manuell messen (Stufenschalter)
WICHTIG! Funktionsprüfung durchführen
17
Prüfablauf
DokumenteDie nachfolgenden Dokumente sind bei der Prüfung zu beachten und im Fronius Down-
loadCenter verfügbar.
-AA-PMÜ-01
-AA-PMÜ-02
-AA-PMÜ-03
-Die jeweils aktuell gültige Serviceanleitung
Die aktuelle Bedienungsanleitung ist unter folgender URL abrufbar.
-A3S Bedienungsanleitung
https://safetytest.biz/
A3S Prüfablauf
JANr.StartNEIN
1Bedienhinweis: Sichtprüfung der Schweißeinrich-
tung
2Bedienhinweis: Messleitungen anschließen und
Hauptschalter EIN
3Schutzleiter < 0,3 Ohm / Prüfstrom DC 200mA
Bedienhinweis: Die Schutzleiterlänge beachten
4Isolationswiderstand: LN-Körper 500V > 2,5
Mohm
65Abfrage: Hat das Gerät einen Sekundärstrom-
kreis
6Isolationswiderstand: Zwischen LN-SSK 500V
(DIN IEC 60974-4) > 5 Mohm
87Abfrage: Handelt es sich um ein Magic Cleaner
oder Plasma Gerät bis max.100V - diese Geräte
sind gesondert zu behandeln!
8Isolationswiderstand: SSK-Körper 500V
9Isolationswiderstand: SSK-Körper 500V > 2,5
Achtung Netzspannung!
11Differenzstrom Bedienhinweis: Hauptschalter ein
(um den Schaltschütz zu schonen)
12Differenzstrom < 3,5 mA
13Berührungsstrom andere Teile: +/- < 0,5 mA (Ma-
ximalwert im Protokoll)
14Berührungsstrom: ISSQ +/- < 0,5 mA
1615Abfrage: Soll die Netzumpolung gemacht wer-
den? Nur für einphasige Geräte!
16Bedienhinweis: Hauptschalter AUS!
17Netzspannung des Schweißgeräts umpolen
18Differenzstrom Bedienhinweis: Hauptschalter EIN
(um den Schaltschütz zu schonen)
10
10
21
18
JANr.StartNEIN
19Differenzstrom < 3,5 mA
20Berührungsstrom andere Teile +/-< 0,5 mA (Maxi-
malwert im Protokoll)
2221Abfrage: Kann eine Leerlaufspannung gemessen
werden?
2322Abfrage: Soll die Leerlaufspannung manuell ge-
messen werden?
23Zähler setzen (Anzahl der Messungen / Stufen)
24Brenner Taste-Relais EIN
25Leerlaufspannung TRMS Min 5V < 113V
26Variable auf Ergebnis setzen Alt
27Brenner Taste-Relais AUS
28Bedienhinweis: Nächste Stufe!
29Brenner Taste-Relais EIN
30Leerlaufspannung TRMS Min 0V < 113V
31Variable auf Ergebnis setzen NEU
3332Vergleiche Var1 mit Var2 Messfehler ==> 3535
33Var1=Var2Alt
3934Zähler -1, Springe wenn > 0
Anzahl der Messungen = 0Counter
35Bedienhinweis: Fehler im Stufenschalter oder
Trafo
36Sichtprüfung: Fehler mit NEIN bestätigen!
37Leerlauf AUTO
38Leerlaufspannung Scheitel Wert < 113 V
Toleranz +/- 15% 5k Potentiometer (Maximalwert
im Protokoll)
39Bedienhinweis: Funktionsprüfung durchführen!
40Ende
39
37
28
DE
