SISTEMI SPLIT
INVERTER
UNITÀ INTERNE
DA CONTROSOFFITTO
s.r.l.
s.r.l.
Page 2

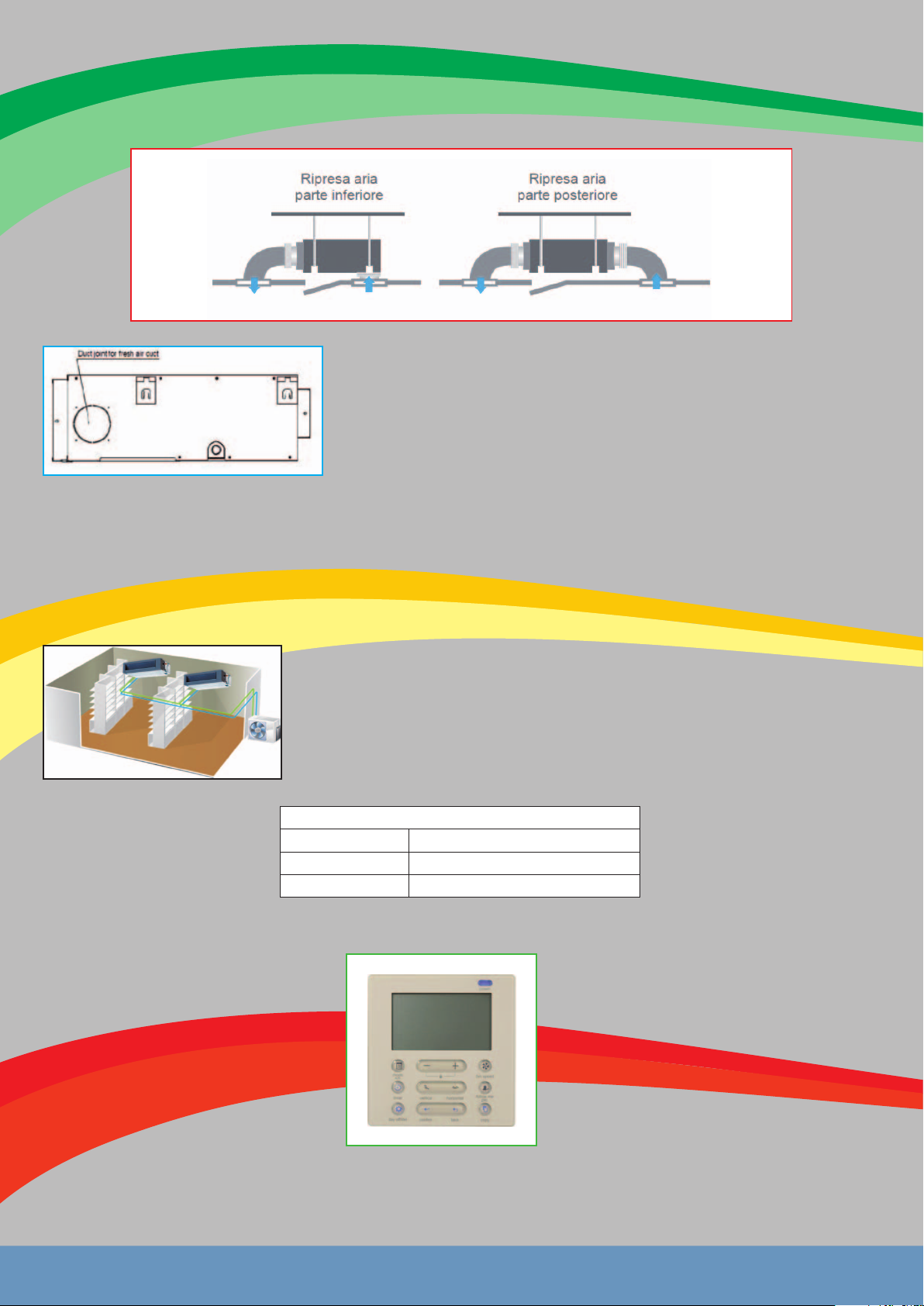

SEMPLICE INSTALLAZIONE: RIPRESA DAL BASSO O POSTERIORMENTE:
Nella fornitura standard la ripresa dell'aria è ssata dalla parte posteriore. Poiché i due pannelli, quello di aspirazione e quello
di chiusura, sono di uguali dimensioni, è facilmente modicabile la posizione dell'aspirazione da posteriore a inferiore
e viceversa, semplicemente spostando i due pannelli suddetti nella posizione desiderata.
PRESA ARIA ESTERNA:
Il foro per l'ingresso di aria esterna è di serie, ed è semplice per l'installatore connetterlo con il relativo canale.
MODALITÀ ANTI-ARIA FREDDA IN POMPA DI CALORE:
Quando il condizionatore viene avviato in modalità di riscaldamento, il funzionamento del ventilatore dell'unità interna
viene regolato automaticamente sulla velocità più bassa. La velocità viene successivamente incrementata no al valore
settato in corrispondenza dell'aumento della temperatura della batteria. Questa funzione impedisce che ad evaporatore
non ancora caldo so aria fredda dall'unità interna. Ciò si traduce in un maggior comfort di utilizzo.
COMBINAZIONE TWIN SPLIT:
Si realizza installando due unità interne di pari potenzialità accoppiate ad una
unità esterna di potenza doppia. Le unità interne operano una come master e
l’altra come slave.
COMBINAZIONI POSSIBILI
UNITÀ INTERNEUNITÀ ESTERNA
100
140
SBRINAMENTO AUTOMATICO:
La funzione di sbrinamento automatico
impedisce all'evaporatore di ghiacciare,
prolungando la vita del prodotto
e aumentando il risparmio energetico.
COMANDO A FILO:
Il comando a lo, contrariamente
a quello ad infrarossi, può essere
ssato al muro, evitando così
che venga smarrito.
FUNZIONE DI SOLA DEUMIDIFICAZIONE:
Il condizionatore è dotato di funzione di sola deumidicazione. Questa modalità deumidica la stanza in modo eciente,
senza abbassare la temperatura del locale.
50+50
71+71
RIAVVIO AUTOMATICO:
Se a causa di un black out il condizionatore
si spegne improvvisamente, al ritorno della
corrente elettrica si riavvierà automaticamente,
mantenendo la stessa modalità di funzionamento
settata precedentemente.
TIMER:
Il timer può essere impostato per accendere
e per spegnere il condizionatore in qualsiasi
momento lungo un arco di tempo di 24 ore.
Page 3

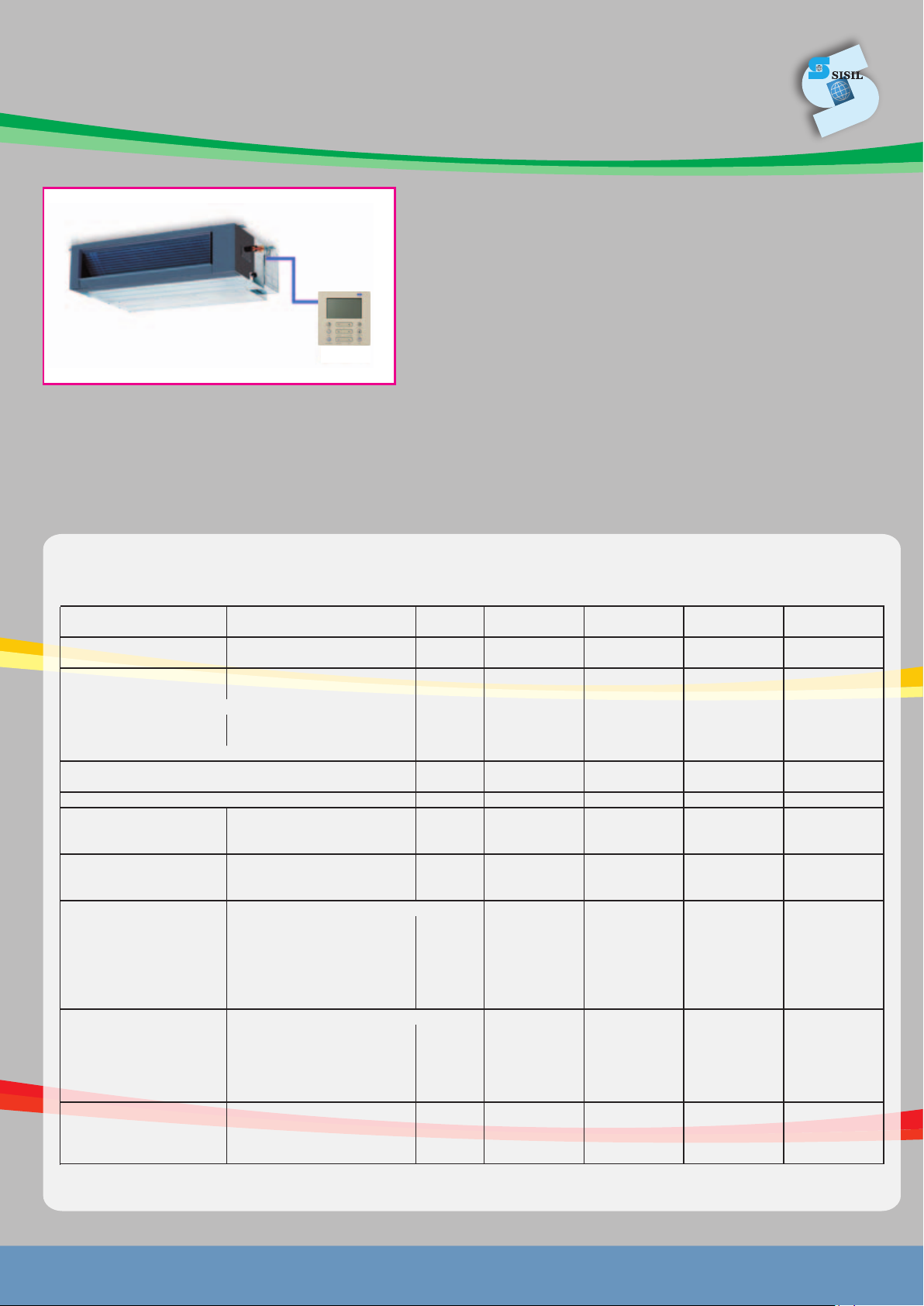

MODALITA' FUNZIONAMENTO NOTTURNO:
Tramite questa modalità, il condizionatore aumenta (in modalità rarescamento)
o diminuisce (in modalità riscaldamento) la temperatura di 1 °C ogni ora
per le prime due ore, poi la temperatura viene lasciata stabile per le successive
5 ore, inne l'unità si spegne automaticamente. Questa caratteristica garantisce
comfort e risparmio energetico durante il funzionamento notturno.
ATTACCHI TUBAZIONI CONDENSA DA AMBO I LATI:
Entrambi i lati della macchina sono dotati di attacchi per le tubazioni della condensa. L'installatore può quindi scegliere
da quale lato collegare le tubazioni.
SCHEDA TECNICA
Modelli a pompa di calore
Raffreddamento Pdesignc (1) kW 5.3 7,1 10,5 10,5
Riscaldamento/medio Pdesignh (2) kW 5.3 7,7 8,9 9,5
Raffreddamento SEER - 5,8 5,6 5,1 5,1
Consumo energeco annuo nella stagione di raffreddamento (3)
Riscaldamento/medio SCOP/A - 3,4 3,4 3,4 3,4
Consumo energeco annuo per una stagione di riscaldamento media (4)
Potenza sonora Unità Interna dB(A) 59 58 64 65
Potenza sonora Unità Esterna dB(A) 65 69 69 70
Tensione d'alimentazione V/ph/Hz 220~240-1-50 220~240-1-50 220~240-1-50 380~415-3-50
Funzionamento esvo
Funzionamento inver
Unità interna
Unità esterna
Tubazioni del refrigerante
nale
Unità interna F5CCY50AR F5CCY71AR F5CCY100AR F5CCY100AR
Unità esterna F5LCY50ARC F5LCY71ARC F5LCY100ARC F5LCY100ARC/3
Classe A+ A+ A A
Classe A A A A
Capacità frigorifera (5) Btu/h 18000 24000 36000 36000
Potenza assorbita W 1643 2184 3276 3266
Corrente assorbita A 7,1 9,5 14,2 5,4
Capacità termica (6) Btu/h 18000 26000 36000 36000
Potenza assorbita W 1461 2105 2914 2906
Corrente assorbita A 6,4 9,2 12,7 4,8
Modello F5CCY50AR F5CCY71AR F5CCY100AR F5CCY100AR
Portata aria (H/M/L)
Pressione staca ule (H) Pa 70 70 80 80
Pressione sonora (H/M/L)
Dimensioni unità (W*D*H)
Dimensioni imballo (W*D*H)
Peso neo/Peso lordo
Modello
Portata aria
Pressione sonora
Dimensioni unità (W*D*H)
Dimensioni imballo (W*D*H)
Peso neo/Peso lordo
Liquido/Vapore mm(inch)
Pre-carica g/m
Massima lunghezza m
Massimo dislivello m
kWh/anno 320 443 722 720
kWh/anno 2182 3170 3606 3912
m3/h
dB(A)
mm
mm
Kg
m3/h
dB(A)
mm
mm
Kg
850/700/550 1150/1000/850 1850/1550/1200 1850/1550/1200
40/38/36 43/37/34 48/44/40 48/44/40
920x635x210 920x635x270 1140x775x270 1140x775x270
1135x655x290 1135x655x350 1355x795x350 1355x795x350
22/27 26.5/31.5 35/42 35/42
F5LCY50ARC F5LCY71ARC F5LCY100ARC F5LCY100ARC/3
2500 3500 5500 5500
65 69 70 70
842x324x695 895x313x862 990x354x966 990x354x966
965x395x755 1043x395x915 1120x435x1100 1120x435x1100
44/47 59/63 77/88 77/88
Φ6.35/Φ12.7(1/4"/1/2") Φ9.52/Φ15.9(3/8"/5/8") Φ9.52/Φ15.9(3/8"/5/8") Φ9.52/Φ15. 9(3/8"/5/8")
1800 g / 5 m 2200 g / 5 m 2700 g / 5 m 2700 g / 5 m
30 50 65 65
20 25 30 30
continua...
Page 4
SCHEDA TECNICA
Modello
Modello
Albairate (MI)
s.r.l.
Modelli a pompa di calore
Unità interna F5CCY140AR F5CCY140AR F5CCY160AR
Unità esterna F5LCY140ARC F5LCY140ARC/3 F5LCY160ARC/3
Tensione d'alimentazione V/ph/Hz 220~240-1-50 380~415-3-50 380~415-3-50
Capacità frigorifera (5) Btu/h 46000 46000 55000
Potenza assorbita W 4020 4020 4880
Funzionamento esvo
EER W/W 3,35 3,35 3,30
Classe A A A
Corrente assorbita A 18,9 7,13 8,56
Capacità termica (6) Btu/h 50000 50000 58000
Potenza assorbita W 3900 3900 4510
Funzionamento invernale
COP W/W 3,75 3,75 3,77
Classe A A A
Corrente assorbita A 18,44 6,96 7,96
F5CCY140AR F5CCY140AR F5CCY160AR
Unità interna
Portata aria (H/M/L)
Pressione staca ule (H)
Pressione sonora (H/M/L)
Dimensioni unità (W*D*H)
Dimensioni imballo (W*D*H)
Peso neo/Peso lordo
m3/h
Pa
dB(A)
mm
mm
Kg
3010/2410/1940 3010/2410/1940 3010/2410/1940
100 100 100
46/43/41 46/43/41 46/43/41
1200x865x300 1200x865x300 1200x865x300
1385x920x373 1385x920x373 1385x920x373
45/53 45/53 45/53
F5LCY140ARC F5LCY140ARC/3 F5LCY160ARC/3
Unità esterna
Tubazioni del refrigerante
Portata aria
Pressione sonora
Dimensioni unità (W*D*H)
Dimensioni imballo (W*D*H)
Peso neo/Peso lordo
m3/h
dB(A)
mm
mm
Kg
Liquido/Vapore mm(inch)
Pre-carica m
Massima lunghezza m
Massimo dislivello m
7200 7200 7500
62 62,5 62
938x392x1369 938x392x1369 938x392x1369
1095x495x1505 1095x495x1505 1095x495x1505
99/112 102/115 107/120
Φ9.52/Φ15.9(3/8"/5/8 ") Φ9.52/Φ15.9(3/8"/5/ 8") Φ9.52/ Φ15.9(3/8"/5/8")
3,6/5 3,8/5 4,6/5
50 50 50
25 25 25
Stampa e confezione:
(1)-(2) Valori di resa alle condizioni di progeazione di riferimento fissate dal regolamento UE 206/2012:
Raffreddamento: temperatura interna dell'aria Tin 27 °C b.s. 19 °C b.u.- temperatura esterna dell'aria Tdesginc 35°C b.s. 24°C b.u.
Riscaldamento/medio: temperatura interna dell'aria Tin 20°C b.s. 15 °C b.u.- temperatura esterna dell'aria Tdesignc -10°C b.s. -11°C b.u.
(3)-(4) Consumo energeco annuo nella stagione di raffreddamento; Consumo energeco annuo per una stagione di riscaldamento media:
Consumo di energia kWh/anno in base ai risulta di prove standard. Il consumo effevo dipende dalle modalità di ulizzo dell'apparecchio e dal luogo dove è installato
(5) Capacità frigorifera: alle seguen condizioni: Temperatura aria interna 27°C b.s. 19°C b.u. - Temperatura aria esterna 35°C b.s.
(6) Capacità termica: alle seguen condizioni: Temperatura aria interna 20°C b.s. - Temperatura aria esterna +7°C b.s. +6°C b.u.
I livelli di pressione sonora dell'unità interna sono misura posizionando il microfono a m 1 di distanza e m 1 soo all'unità.
I livelli di pressione sonora dell'unità esterna sono misura posizionando il microfono a m 1 di distanza orizzontale dal centro dell'unità.
Limi operavi: Estate: temperatura aria esterna -15°C/+50°C b.s. Inverno: temperatura aria esterna -15°C/+24°C
Refrigerante R410A GWP = 1975
La perdita di refrigerante contribuisce al cambiamento climaco. In caso di rilascio nell'atmosfera i refrigeran con un potenziale di riscaldamento globale (GWP) più basso
contribuiscono in misura minore al riscaldamento globale rispeo a quelli con un GWP più elevato.
Questo apparecchio conene un fluido refrigerante con un GWP di 1975. Se un kg di questo fluido refrigerante fosse rilasciato in atmosfera, quindi, l'impao sul riscaldamento
globale sarebbe 1975 volte più elevato rispeo ad 1 kg di CO2 per un periodo di 100 anni.
In nessun caso l’utente deve cercare di intervenire sul circuito del refrigerante o di disassemblare il prodoo. In caso di necessità occorre sempre rivolgersi a personale qualificato.
Valori minimi fissa nella normava europea per l'anno 2013: SEER 3,60; SCOP 3,40
Le specifiche contenute in questo catalogo sono soggee a cambiamento senza avviso affinché Sisil Italia possa portare le ulme innovazioni ai suoi clien.
Sisil Italia non si assume responsabilità per eventuali errori od omissioni contenute in questo catalogo.
