Page 1

SISTEMI SPLIT

INVERTER

UNITÀ INTERNE A CASSETTA

s.r.l.

Page 2

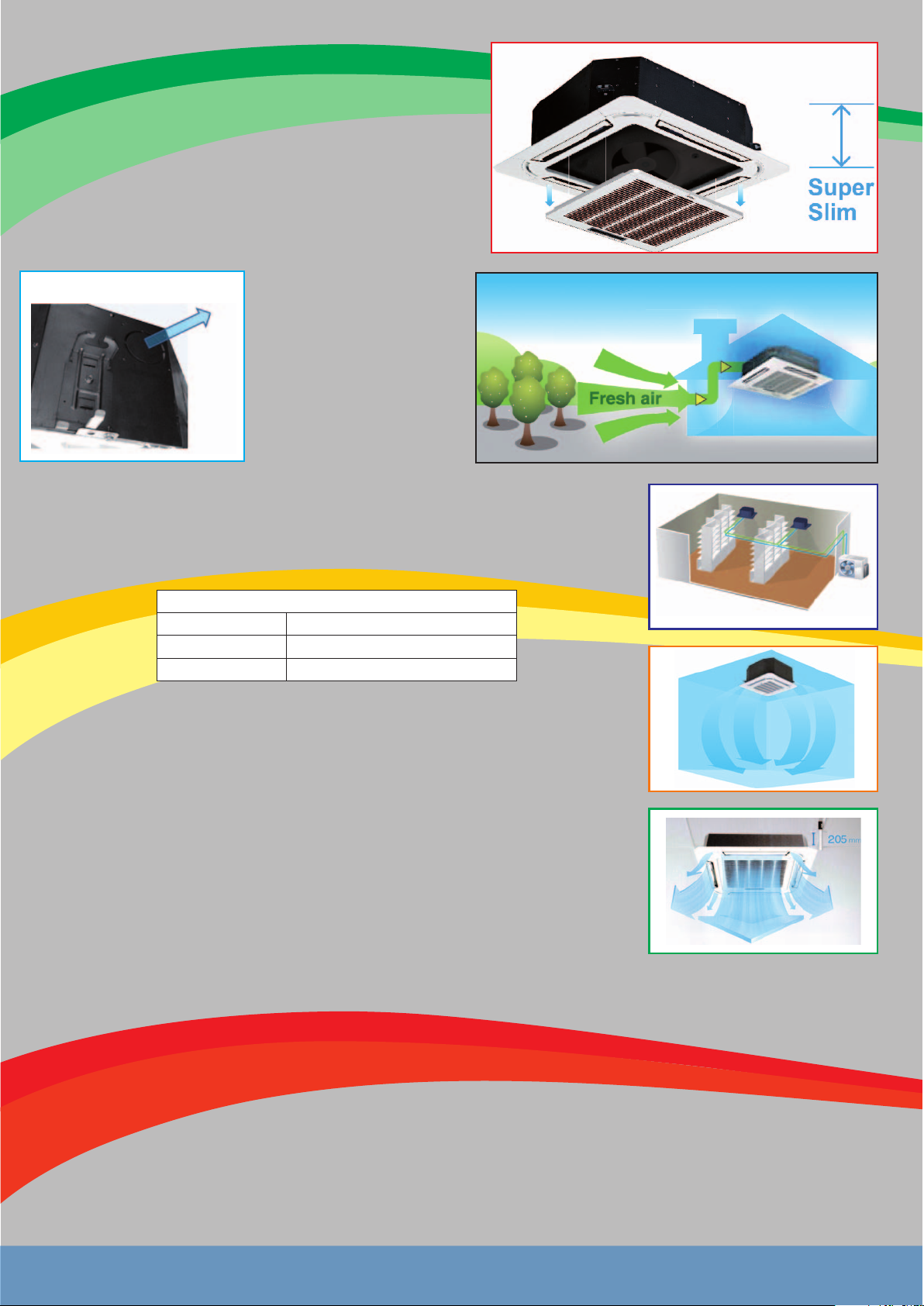

GENERALITÀ:

Il design compatto e il sottilissimo corpo dell'unità richiedono un minore spazio necessario all'installazione. Ogni aletta può essere controllata separatamente dalle altre, orendo la possibilità di personalizzare il usso d'aria.

PRESA ARIA ESTERNA:

PRESA ARIA ESTERNA

La possibilità di fornire aria

esterna all'unità permette di

immettere aria più salubre

nell'ambiente da condizionare.

COMBINAZIONE TWIN SPLIT:

Si realizza installando due unità interne di pari potenzialità accoppiate ad una unità esterna di potenza doppia. Le unità interne operano una come master e l'altra come slave.

COMBINAZIONI POSSIBILI

UNITÀ INTERNEUNITÀ ESTERNA 100 140

50+50 71+71

FLUSSO D'ARIA AD AMPIO ANGOLO D'OSCILLAZIONE:

Ciascuna aletta ha un ampio movimento d'oscillazione che consente in inverno di ri-

durre la straticazione dell'aria e in estate il lancio parallelo al sotto evitando

lo shock termico alle persone sottostanti.

PANNELLO DEL FLUSSO DELL'ARIA A 360°:

Il lancio dell'aria a 360° consente di condizionare l'ambiente

rapidamente e in forma omogenea.

SBRINAMENTO AUTOMATICO:

La funzione di sbrinamento automatico impedisce all'evaporatore di ghiacciare, prolungando la vita del prodotto e aumentando il risparmio energetico.

MODALITA' ANTI-ARIA FREDDA IN POMPA DI CALORE:

Quando il condizionatore viene avviato in modalità di riscaldamento,

il funzionamento del ventilatore dell'unità interna viene regolato

automaticamente sulla velocità più bassa. La velocità viene

successivamente incrementata no al valore settato in corrispondenza

dell'aumento della temperatura della batteria. Questa funzione

RIAVVIO AUTOMATICO:

Se a causa di un black out il condizionatore

impedisce che ad evaporatore non ancora caldo so aria fredda

dall'unità interna. Ciò si traduce in un maggior comfort di utilizzo.

si spegne improvvisamente, al ritorno della corrente elettrica si riavvierà automaticamente, mantenendo la stessa modalità di funzionamento

Il timer può essere impostato per accendere e per spegnere

il condizionatore in qualsiasi momento lungo

settata precedentemente.

TIMER:

un arco di tempo di 24 ore.

Page 3

MODALITÀ FUNZIONAMENTO NOTTURNO:

Tramite questa modalità, il condizionatore aumenta (in modalità rarescamento) o diminuisce (in modalità riscaldamento) la temperatura di 1 °C ogni ora per le prime due ore, poi la temperatura viene lasciata stabile per le successive 5 ore, inne l'unità si spegne automaticamente. Questa caratteristica garantisce comfort e risparmio energetico durante il funzionamento notturno.

FUNZIONE DI SOLA DEUMIDIFICAZIONE: Il condizionatore è dotato di funzione di sola deumidicazione. Questa modalità deumidica la stanza in modo eciente, senza abbassare la temperatura del locale.

POMPA DI SCARICO CONDENSA:

La pompa di scarico condensa consente il sollevamento dell'acqua di condensa no a 750 mm di altezza.

PORTE DEDICATE PER CONTROLLO ON-OFF REMOTO E ALLARME:

ON OFF REMOTO: con queste porte dedicate, è possibile connettere facilmente un interruttore remoto per accendere e spegnere l'unità. ALLARME: il PCB interno alla macchina possiede una serie di morsetti dedicati per il collegamento di un interruttore on-o remoto e per la segnalazione a distanza dell’allarme generale.

SCHEDA TECNICA

Modelli a pompa di calore

Raﬀreddamento Pdesignc (1) kW 5.3 7,1 10,5 10,5 Riscaldamento/medio Pdesignh (2) kW 5.3 7,8 8,9 9,2 Raﬀreddamento SEER W/W 5,6 6,2 5,7 5,4

Consumo energeco annuo nella stagione di raﬀreddamento (3) Riscaldamento/medio SCOP/A W/W 3,4 3,7 3,4 3,4

Consumo energeco annuo per una stagione di riscaldamento media (4) Potenza sonora Unità Interna dB(A) Potenza sonora Unità Esterna dB(A) Tensione d'alimentazione V/ph/Hz 220~240-1-50 220~240-1-50 220~240-1-50 380~415-3-50

Funzionamento esvo

Funzionamento invernale

Unità interna

Unità esterna

Tubazioni del ref

rigerante

Unità interna F5CKY50AR F5CKY71AR F5CKY100AR F5CKY100AR Unità esterna F5LCY50ARC F5LCY71ARC F5LCY100ARC F5LCY100ARC/3

Classe A+ A++ A+ A

Classe A A A A

Capacità frigorifera (5) Btu/h 18000 24000 36000 36000 Potenza assorbita W 1589 2191 3286 3286 Corrente assorbita A 6,9 9,5 14,3 5,5 Capacità termica (6) Btu/h 18000 26000 36000 36000 Potenza assorbita W 1457 2110 2922 2914 Corrente assorbita A 6,3 9,2 12,7 4,9

Modello

Portata aria (H/M/L) Pressione sonora (H/M/L) Dimensioni unità (W*D*H) Dimensioni pannello (W*D*H) Dimensioni imballo unità (W*D*H) Dimensioni imballo pannello (W+D+H) Peso neo/Peso lordo unità Peso neo/Peso lordo pannello

Modello

Portata aria Pressione sonora Dimensioni unità (W*D*H) Dimensioni imballo (W*D*H) Peso neo/Peso lordo Liquido/Vapore mm(inch) Pre-carica g/m Massima lunghezza m Massimo dislivello m

kWh/anno 331 400 657 680

kWh/anno 2182 2951 3751 3788

58 59 65 65 65 69 69 70

m3/h dB(A) mm mm mm mm Kg Kg

m3/h dB(A) mm mm Kg

F5CKY50AR F5CKY71AR F5CKY100AR F5CKY100AR

1150/950/800 1250/1050/900 1950/1650/1400 1950/1650/1400

47/43/36 48/44/40 54/50/48 54/50/48

840x840x205 840x840x205 840x840x245 840x840x245

950x950x55 950x950x55 950x950x55 950x950x55

900x900x225 900x900x225 900x900x265 900x900x265

1035x1035x90 1035x1035x90 1035x1035x90 1035x1035x90

22/25 22/26 25/29 25/29

5/8 5/8 5/8 5/8

F5LCY50ARC F5LCY71ARC F5LCY100ARC F5LCY100ARC/3

2500 3500 5500 5500

65 69 70 70 842x324x695 895x313x862 990x354x966 990x354x966 965x395x755 1043x395x915 1120x435x1100 1120x435x1100

44/47 59/63 77/88 77/88

Φ6.35/Φ12.7(1/4"/1/2") Φ9.52/Φ15.9(3/8"/5/8") Φ9.52/Φ15.9(3/8"/5/8") Φ9.52/Φ15.9(3/8"/5/8")

1800 g / 5 m 2200 g / 5 m 2700 g / 5 m 2700 g / 5 m

30 50 65 65

20 25 30 30

continua...

Page 4

SCHEDA TECNICA

Albairate (MI)

s.r.l.

Modelli a pompa di calore

Unità interna F5CKY140AR F5CKY140AR F5CKY160AR Unità esterna F5LCY140ARC F5LCY140ARC/3 F5LCY160ARC/3

Tensione d'alimentazione V/ph/Hz 220~240-1-50 380~415-3-50 380~415-3-50

Capacità frigorifera (5) Btu/h 46000 46000 51000 Potenza assorbita W 4110 4110 4580

Funzionamento esvo

EER W/W 3,28 3,28 3,27 Classe A A A Corrente assorbita A 19,03 7,18 8,6 Capacità termica (6) Btu/h 50000 50000 58000 Potenza assorbita W 3900 3900 4530

Funzionamento invernale

COP W/W 3,76 3,76 3,75 Classe A A A Corrente assorbita A 18,22 6,87 8

Modello

Unità interna

Portata aria (H/M/L) Pressione sonora (H/M/L)

Dimensioni unità (W*D*H) Dimensioni pannello (W*D*H) Dimensioni imballo unità (W*D*H) Dimensioni imballo pannello (W+D+H)

Peso neo/Peso lordo unità Peso neo/Peso lordo pannello

m3/h dB(A) mm mm mm mm

Kg Kg

Modello

Unità esterna

Portata aria Pressione sonora

Dimensioni unità (W*D*H) Dimensioni imballo (W*D*H)

Peso neo/Peso lordo

m3/h dB(A) mm mm

Liquido/Vapore mm(inch)

Tubazioni del refrigerante

Pre-carica g/m

Massima lunghezza m Massimo dislivello m

(1)-(2) Valori di resa alle condizioni di progeazione di riferimento ﬁssate dal regolamento UE 206/2012:

Raﬀreddamento: temperatura interna dell'aria Tin 27 °C b.s. 19 °C b.u.- temperatura esterna dell'aria Tdesginc 35°C b.s. 24°C b.u. Riscaldamento/medio: temperatura interna dell'aria Tin 20°C b.s. 15 °C b.u.- temperatura esterna dell'aria Tdesignc -10°C b.s. -11°C b.u.

(3)-(4) Consumo energeco annuo nella stagione di raﬀreddamento; Consumo energeco annuo per una stagione di riscaldamento media:

Consumo di energia kWh/anno in base ai risulta di prove standard. Il consumo eﬀevo dipende dalle modalità di ulizzo dell'apparecchio e dal luogo dove è installato

(5) Capacità frigorifera: alle seguen condizioni: Temperatura aria interna 27°C b.s. 19°C b.u. - Temperatura aria esterna 35°C b.s. (6) Capacità termica: alle seguen condizioni: Temperatura aria interna 20°C b.s. - Temperatura aria esterna +7°C b.s. +6°C b.u. I livelli di pressione sonora dell'unità interna sono misura posizionando il microfono a m 1 di distanza e m 1 soo all'unità. I livelli di pressione sonora dell'unità esterna sono misura posizionando il microfono a m 1 di distanza orizzontale dal centro dell'unità. Limi operavi: Estate: temperatura aria esterna -15°C/+50°C b.s. Inverno: temperatura aria esterna -15°C/+24°C

Refrigerante R410A GWP = 1975

La perdita di refrigerante contribuisce al cambiamento climaco. In caso di rilascio nell'atmosfera i refrigeran con un potenziale di riscaldamento globale (GWP) più basso contribuiscono in misura minore al riscaldamento globale rispeo a quelli con un GWP più elevato. Questo apparecchio conene un ﬂuido refrigerante con un GWP di 1975. Se un kg di questo ﬂuido refrigerante fosse rilasciato in atmosfera, quindi, l'impao sul riscaldamento globale sarebbe 1975 volte più elevato rispeo ad 1 kg di CO2 per un periodo di 100 anni. In nessun caso l’utente deve cercare di intervenire sul circuito del refrigerante o di disassemblare il prodoo. In caso di necessità occorre sempre rivolgersi a personale qualiﬁcato.

Valori minimi ﬁssa nella normava europea per l'anno 2013: SEER 3,60; SCOP 3,40

F5CKY140AR F5CKY140AR F5CKY160AR

2350/2000/1800 2350/2000/1800 2350/2000/1800

48/46/45 48/46/45 48/46/45

840x840x245 840x840x245 840x840x245

950x950x55 950x950x55 950x950x55

900x900x265 900x900x265 900x900x265

1035x1035x90 1035x1035x90 1035x1035x90

31/34 31/34 31/34

5/8 5/8 5/8

F5LCY140ARC F5LCY140ARC/3 F5LCY160ARC/3

7200 7200 7500

62 62,5 62

938x392x1369 938x392x1369 938x392x1369

1095x495x1505 1095x495x1505 1095x495x1505

99/112 102/115 107/120

Φ9.52/Φ15.9(3/8"/5/8") Φ9.52/Φ15.9(3/ 8"/5/8") Φ9.52/Φ15.9(3/8"/5/ 8")

3,6/5 3,8/5 4,6/5

50 50 50 25 25 25

Stampa e confezione:

Le speciﬁche contenute in questo catalogo sono soggee a cambiamento senza avviso aﬃnché Sisil Italia possa portare le ulme innovazioni ai suoi clien. Sisil Italia non si assume responsabilità per eventuali errori od omissioni contenute in questo catalogo.

CAT - FM - SIK - 02-13- 3000
