Frilec STUTTGART9512.1 User guide

NL Vaatwasmachine / Bedieningshandleiding

STUTTGART9512.1

INHOUD

• Technische specificaties ............................................................................................... 4

• Conformiteit met de normen en testgegevens ............................................................... 5

Veiligheidsinformatie en aanbevelingen ......................................................................... 

• Recycleren .................................................................................................................... 6

• Veiligheidsinformatie ..................................................................................................... 6

• Aanbevelingen .............................................................................................................. 10

• Niet-vaatwasbestendige items .......................................................................................... 10

Installatie van de machine ................................................................................................ 11

• De machine plaatsen ..................................................................................................... 11

• Wateraansluitingen ………………….... .......................................................................... 12

• Waterinlaatbuis ….……………………………………………………………………… .......... 1 3

• Wateruitlaatbuis ….……………………………………………………………………… ......... 1 4

• Elektrische aansluiting ………………….... ..................................................................... 6

• Voor de ingebruikname van de machine …………………………………………………... . 7

De machine voorbereiden voor gebruik .......................................................................... 17

1
1

• Het belang van water ontkalking ……………………………………………… .................... 17

• Opvullen met zout ......................................................................................................... 17

• Teststrip ....................................................................................................................... 18

• Zoutverbruik aanpassen ............................................................................................... 18

• Gebruik van afwasmiddelen …………………… ............................................................. 20

• Het afwasmiddel compartiment opvullen ……………………………………………………... 20

• Gecombineerd afwasmiddel .......................................................................................... 20

• Opvullen met spoelmiddel en de instelling uitvoeren ..................................................... 21

2

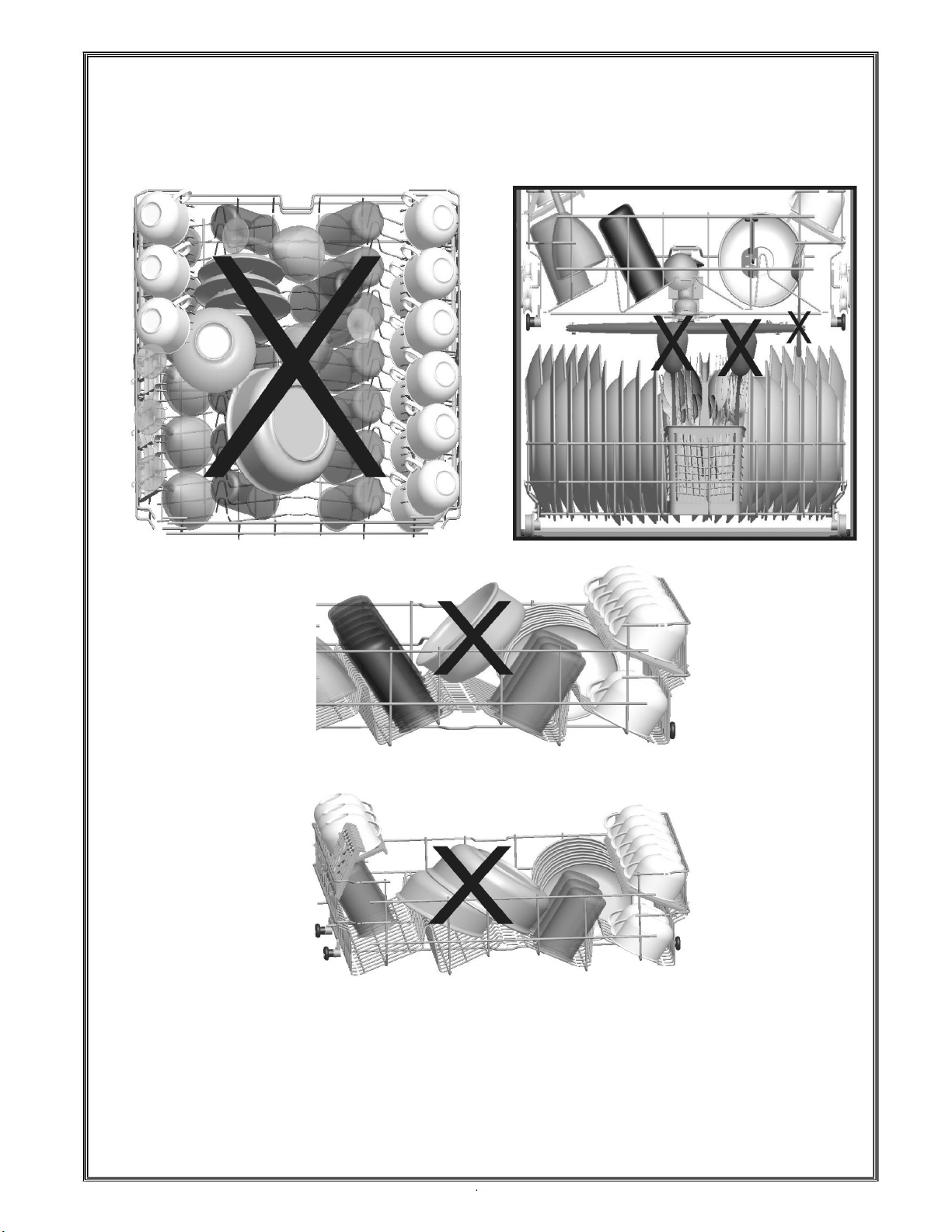

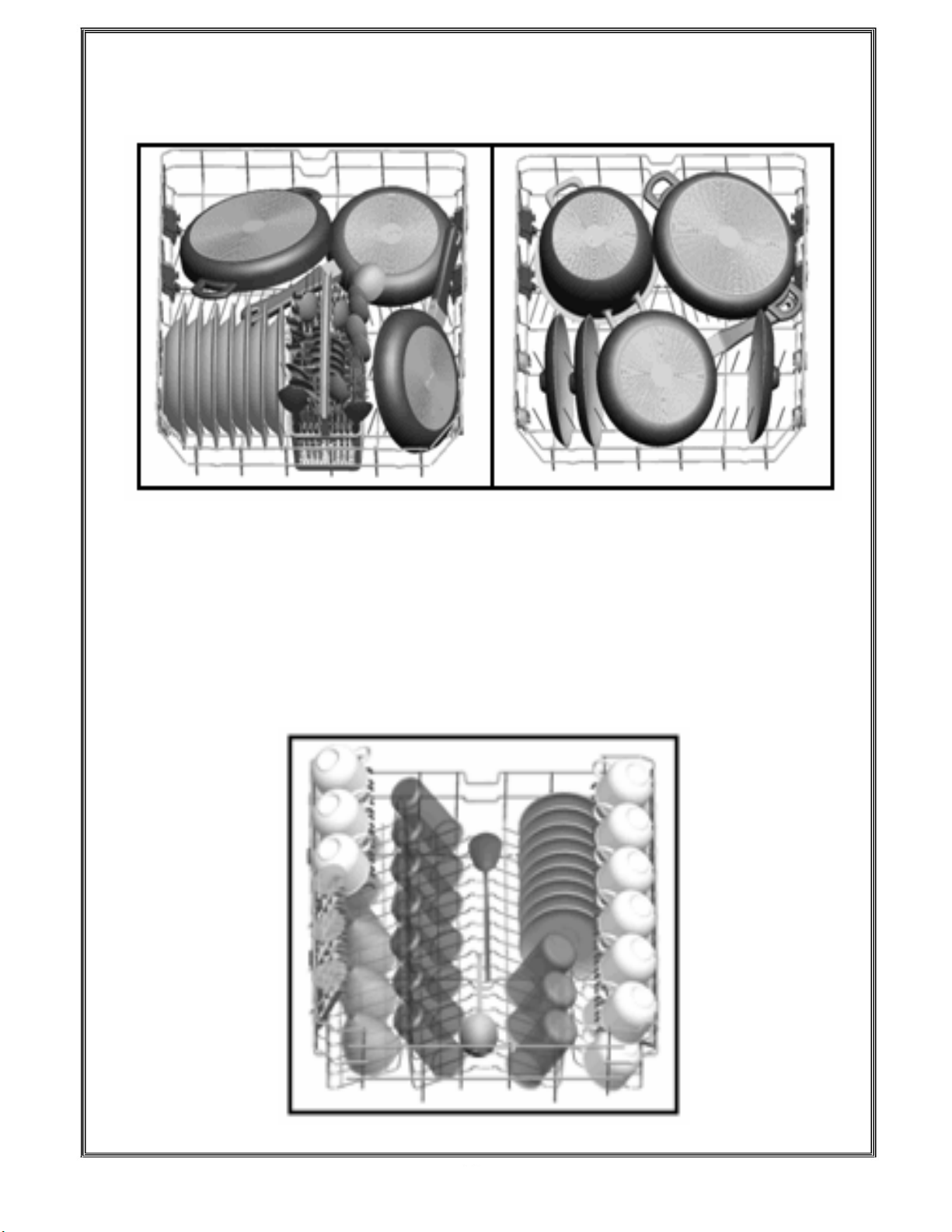

Uw vaatwasmachine opvullen ........................................................................................ 22

• Bovenste mand ............................................................................................................. 23

• Alternatieve ladingen .................................................................................................... 23

Programmabeschrijvingen .............................................................................................. 25

• Programma items ........................................................................................................ 25

De machine inschakelen en een programma selecteren ................................................ 27

• De machine inschakelen .............................................................................................. 27

• Programma opvolging ...................................................................................................

27

• Een programma wijzigen .............................................................................................. 27

• Een programma wijzigen met reset .............................................................................. 28

• De machine uitschakelen .............................................................................................. 28

Onderhoud en schoonmaak ............................................................................................ 29

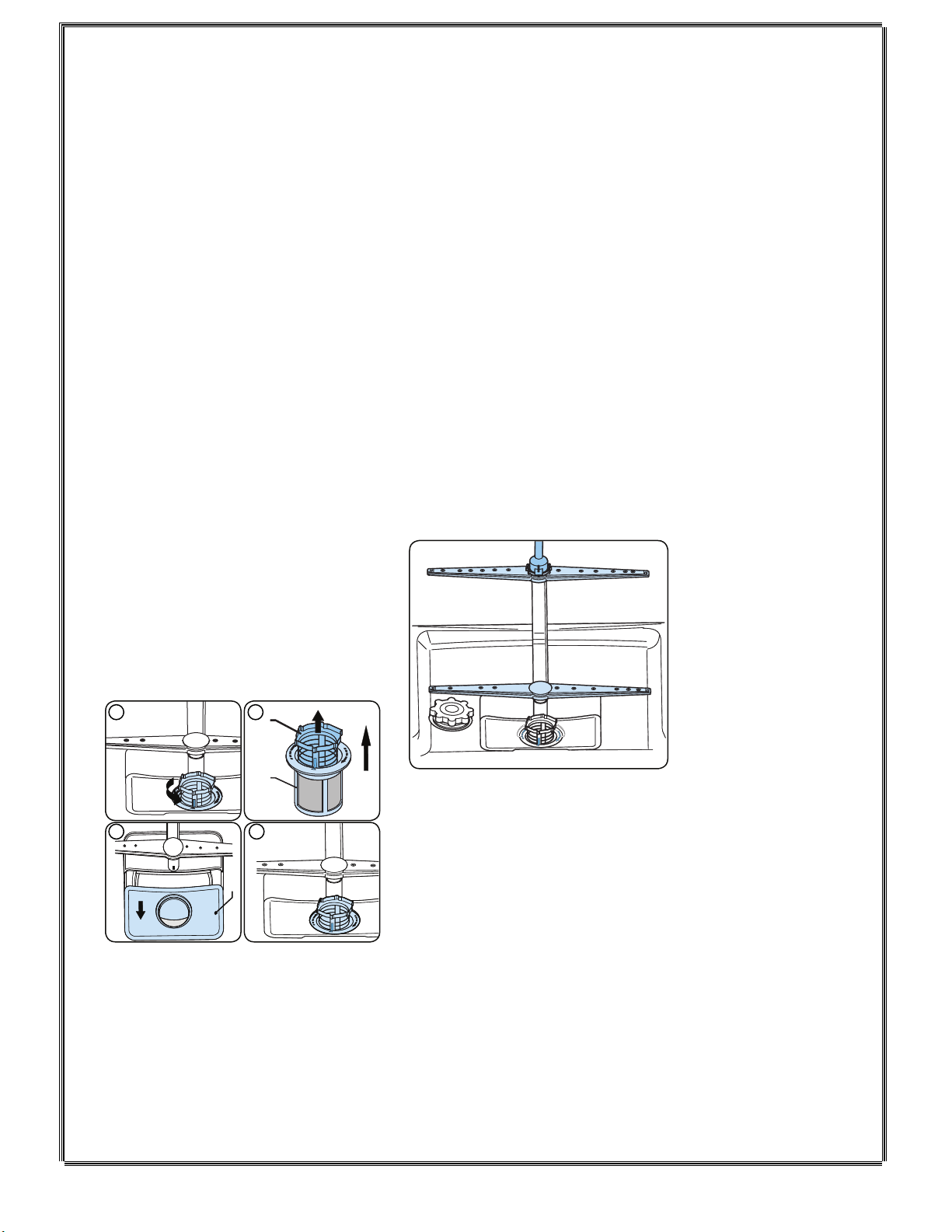

• Filters ........................................................................................................................... 29

• Spray armen ................................................................................................................. 30

• Slangfilter ..................................................................................................................... 30

Foutcodes en wat te doen bij defecten ........................................................................... 31

3

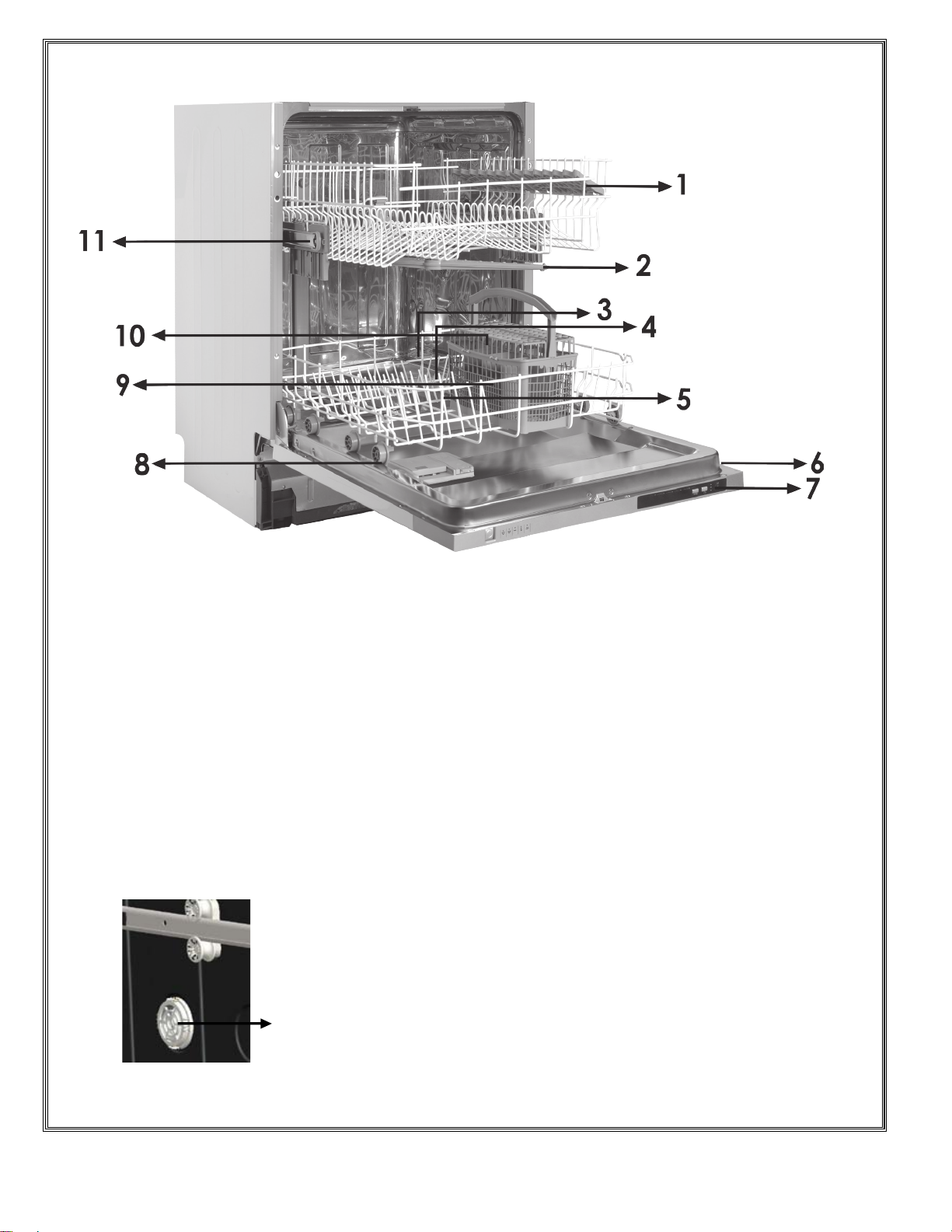

1.

Bovenste serviesrek

2.

Bovenste sproeiarm

3.

Onderste serviesrek

4.

Onderste sproeiarm

5.

Filters

6.

Typeplaatje

7.

8.

9.

10.

11.

11.

Bedieningspaneel
Afwas- en spoelmiddelreservoir
Bestekkorf
Zoutreservoir
Geleidingsrail bovenste serviesrek

12.

Actieve droger: Dit systeem biedt betere
droogprestaties voor uw vaat.

4

Technische specificaties

Capaciteit 12 couverts
Hoogte 820 mm - 870 mm
Breedte 598mm

Diepte 570 mm
Netto gewicht 36,100 kg
Netspanning 220-240 V, 50 Hz
Totaal opgenomen

1900 W

vermogen
Vermogen

1800 W

verwarmingselement
Opgenomen

100 W

vermogen pomp
Opgenomen vermogen

30 W

spoelpomp
Waterdruk 0,03 MPa
Stroomverbruik 10 A

(0,3 bar)-1 MPa (10 bar)

5

VEILIGHEIDSINFORMATIE EN AANBEVELINGEN

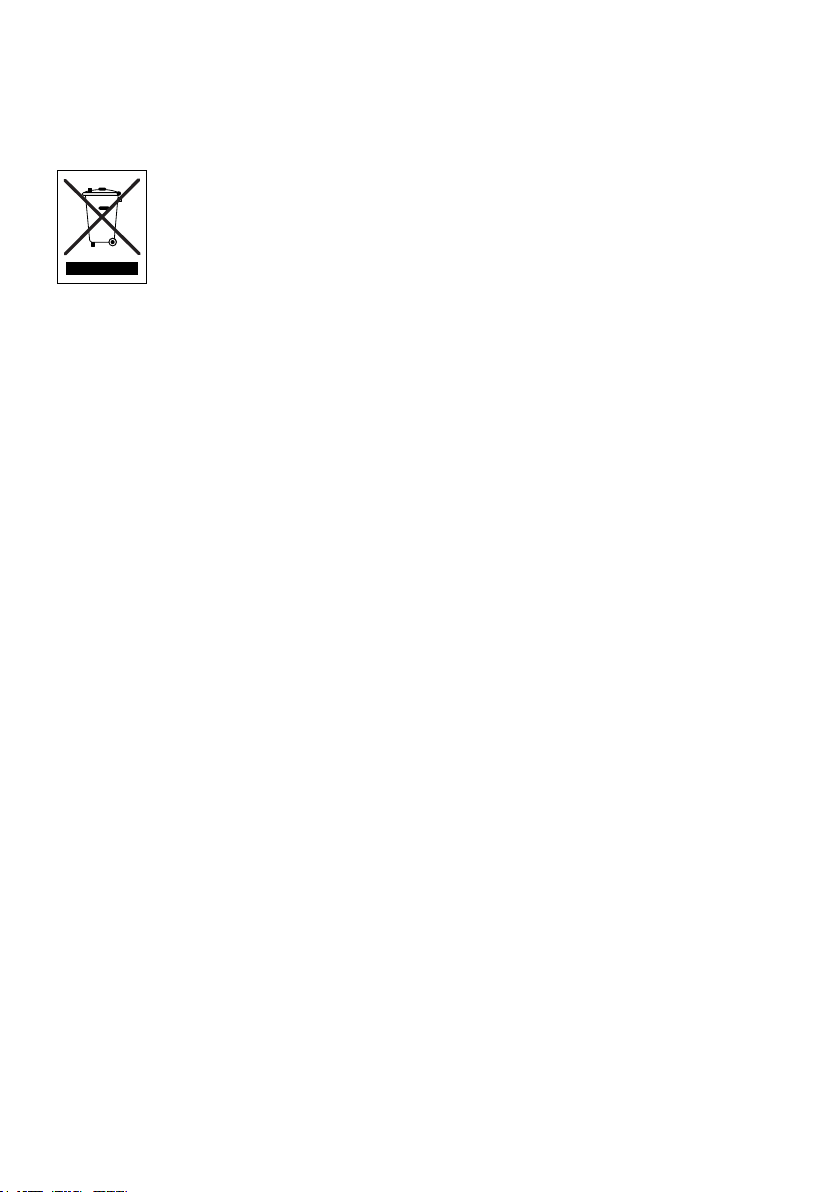

Hergebruik

• Een aantal onderdelen en de verpakking van de machine
zijn gemaakt van gerecycled materiaal.

• Kunststof onderdelen zijn voorzien van internationaal
toegepaste afkortingen: (>PE< , >PS< , >POM<, >PP<, )

• Kartonnen delen zijn gemaakt van gerecycled papier en
dienen te worden afgevoerd in speciale verzamelcontainers
voor hergebruik.

• Dergelijk materiaal hoort niet in de vuilnisbak. In plaats
daarvan dienen ze te worden aangeboden aan speciale
centra voor hergebruik.

• Neem voor informatie over hoe en waar het materiaal aan te
bieden, contact op met de desbetreffende centra.

Veiligheidsinformatie

Het in ontvangst nemen van de machine

• Ga na of de machine of de verpakking beschadigd is. Neem
nooit een beschadigde machine in gebruik, maar schakel een
bevoegde onderhoudsdienst in.

• Haal de machine uit de verpakking en voer de verpakking
volgens de voorschriften af.

Aandachtspunten tijdens de installatie van de machine

•

Kies een veilige en egale plek om de machine te plaatsen.

• Voer de installatie en de aansluiting van de machine uit
volgens de instructies.

•

Deze machine mag alleen door een bevoegde

onderhoudsdienst worden geïnstalleerd en gerepareerd.

6

• Er mogen alleen originele reserveonderdelen voor deze
machine worden gebruikt.

• Zorg ervoor dat vóór de installatie de stekker zich niet in het
stopcontact bevindt.

• Controleer of de elektrische beveiliging in het pand
volgens de voorschriften is aangesloten.

• Alle elektrische aansluitingen moeten geschikt zijn voor de
aangegeven waarden op het typeplaatje.

• Zorg ervoor dat de machine niet op de voedingskabel
staat. Besteed daar extra aandacht aan.

• Gebruik nooit een verlengkabel of een meervoudig
stopcontact voor de aansluiting. De stekker moet na de
installatie gemakkelijk te bereiken zijn.

• Nadat de machine op een geschikte plaats is geïnstalleerd,
dient u de machine eerst leeg (zonder vaatwerk) te laten
draaien.

Dagelijks gebruik

• Deze machine is bestemd voor huishoudelijk gebruik en
is niet geschikt voor andere doeleinden. Bij commercieel
gebruik van de vaatwasmachine vervalt de garantie.

• Ga niet op de vaatwasmachine staan of zitten en plaats
geen lading op de deur als die open is. De vaatwasmachine
zou naar voren kunnen kantelen.

• Vul het spoelmiddelreservoir uitsluitend met reinigings­en spoelmiddelen die geschikt zijn voor gebruik in een
vaatwasmachine. Ons bedrijf is niet aansprakelijk indien niet
wordt voldaan aan deze instructies.

• Het water in de machine is niet geschikt voor consumptie en
mag niet worden gedronken.

• In verband met gevaar voor explosie mogen er geen

7

chemische oplosmiddelen in de machine worden gebruikt.

• Controleer, voordat u kunststofvoorwerpen in de machine
afwast, of ze hittebestendig zijn.

• Dit apparaat mag worden gebruikt van kinderen van 8 jaar of
ouder en personen met lichamelijke, zintuiglijke of geestelijke
beperkingen of die geen ervaring met of kennis van het
apparaat hebben, mits zij onder toezicht staan of instructies
zijn gegeven met betrekking tot het veilig gebruik ervan en
van de eventuele gevaren van het gebruik op de hoogte
zijn. Kinderen mogen niet met het apparaat spelen.Kinderen
mogen zonder toezicht geen reinigingwerkzaamheden of
gebruikersonderhoud aan de machine plegen.

• Plaats geen voorwerpen in de machine die niet geschikt zijn
voor gebruik in een vaatwasmachine. Laad de serviesrekken
niet te vol. Ons bedrijf is anders niet aansprakelijk voor
krassen of roestvorming aan de binnenkant van de machine
ten gevolge van het verschuiven van de serviesrekken.

• De deur van de machine mag nooit worden geopend als hij
in werking is, omdat er heet water uit kan komen. Voor de
zekerheid zorgt een veiligheidsvoorziening voor het stoppen
van de machine zodra de deur wordt geopend.

• Laat de deur van de vaatwasmachine niet open staan. Dit
kan leiden tot ongelukken.

• Plaats messen en andere scherpe voorwerpen met het
lemmet naar beneden gericht in de bestekkorf.

• Als het netsnoer beschadigd is, moet het om gevaar
te voorkomen worden vervangen door de fabrikant, de
serviceagent of een soortgelijk gekwalificeerd persoon.

• Dit apparaat is niet bedoeld voor gebruik door personen

8

(inclusief kinderen) met verminderde lichamelijke, zintuiglijke
of geestelijke vaardigheden of met gebrek aan ervaring
en kennis, behalve wanneer zij onder toezicht staan of
instructies hebben gekregen met betrekking tot de bediening
van het apparaat door een persoon die voor hun veiligheid
verantwoordelijk is.

• Als voor de EnergySave-optie is gekozen, wordt de deur
na beëindiging van het programma geopend. Sluit gedurende
1 minuut de deur niet met geweld om te voorkomen
dat het automatische deurmechanisme beschadigd
raakt. Voor effectief drogen moet de deur gedurende 30
minuten open blijven staan.(in modellen met automatisch
deuropeningssysteem)
Waarschuwing Ga nadat het geluidssignaal van het
automatisch openen van de deur klinkt niet voor de deur
staan.

Voor de veiligheid van kinderen

• Zorg dat de verpakking buiten bereik van kinderen blijft,
nadat u de machine uit de verpakking heeft gehaald.

• Laat kinderen de machine niet aanzetten of ermee spelen.

• Houd afwas- en spoelmiddelen buiten bereik van kinderen.

•

Houd kinderen weg van de machine als deze open staat,

omdat er nog resten van schoonmaakmiddelen in de machine
aanwezig kunnen zijn.

• Zorg ervoor dat uw oude machine geen gevaar vormt
voor kinderen. Er zijn gevallen bekend dat kinderen zichzelf
hebben opgesloten in oude, afgedankte machines. Om een
dergelijke situatie te voorkomen, dient u het slot van de deur
onklaar te maken en de elektrische snoeren van de oude
machine te verwijderen.

9

In het geval van een defect

• Een defect aan de machine mag uitsluitend door
gekwalificeerde personen worden gerepareerd. Reparatiewerk
dat wordt uitgevoerd door een andere persoon dan bevoegd
onderhoudspersoneel laat de garantie vervallen.

• Voordat er enige reparatie wordt uitgevoerd aan de machine,
dient men er zich van te verzekeren dat er geen spanning staat
op de machine. Schakel de zekering uit of trek de stekker uit
het stopcontact. Als u de stekker uit het stopcontact haalt,
trek dan niet aan het snoer. Zorg dat de waterkraan dicht is.

Aanbevelingen

• Verwijder eerst grove etensresten van het servies voordat
het in de machine wordt geplaatst. Hiermee bespaart u water
en energie. Start de machine nadat hij volledig is ingeladen.

Gebruik het voorwasprogramma alleen wanneer dat nodig is.

• Plaats diepe voorwerpen met de opening omlaag in de
machine (kommen, glazen en pannen).

• Plaats alleen het aanbevolen vaatwerk in de machine en
laad hem niet te vol.

Voorwerpen die niet geschikt zijn voor de vaatwasmachine:

• Sigarettenas, kaarsresten, polijstmiddel, chemische
substanties, materialen van ijzerlegeringen;

10

• Vorken, lepels en messen met handvaten die afgewerkt zijn
met hout, been, ivoor of paarlemoer, gelijmde voorwerpen,
verf, voorwerpen waarop zich schurende, zure of basische
chemicaliën bevinden.

• Plastic voorwerpen die niet hittebestendig zijn, voorwerpen
die voorzien zijn van een koper- of tinlaag.

• Aluminium en zilveren voorwerpen (ze kunnen verkleuren of
dof worden).

•

Bepaald teer glaswerk, porselein met sierpatronen omdat dit

al na de eerste wasbeurt dof kan worden; bepaalde kristallen
voorwerpen omdat zij op den duur steeds minder doorzichtig
worden, samengevoegd bestek dat niet hittebestendig is,
kristallen glazen die lood bevatten, snijplanken, voorwerpen
gemaakt van synthetische vezels;

• Absorberende voorwerpen, zoals sponzen of keukendoeken,
zijn niet geschikt voor de vaatwasmachine.

Waarschuwing:Zorg ervoor dat nieuw aan te schaffen
voorwerpen geschikt zijn voor de vaatwasmachine.2]

DE MACHINE INSTALLEREN
De machine opstellen

Bij het bepalen van de plek waar de machine wordt opgesteld
is het belangrijk erop te letten dat deze gemakkelijk kan
worden geladen en uitgeruimd.

Plaats de machine niet in een ruimte waar de temperatuur
beneden 0°C kan komen.

11

Voordat de machine wordt geplaatst dient u deze uit de
verpakking te halen en daarbij de waarschuwingen op de
verpakking op te volgen.

Plaats de machine in de buurt van een waterkraan en
waterafvoer. Plaats de machine zodanig dat de aansluitingen
niet meer gewijzigd hoeven te worden.

Pak voor het verplaatsen van de machine niet de deur of het
paneel vast.

Laat aan alle zijden van de machine een vrije ruimte zodat
u de machine gemakkelijk naar voren en naar achteren kunt
schuiven voor het reinigen.

Zorg ervoor dat de aan- en afvoerslangen niet klem komen te
zitten tijdens de plaatsing van de machine. De machine mag
ook niet op het elektriciteitsnoer staan.

Draai de stelvoeten van de machine zodat deze waterpas en
stevig op de vloer staat. Een juiste plaatsing van de machine
betekent ook dat de deur probleemloos open en dicht gemaakt
kan worden.

Als de deur niet goed sluit, ga dan na of de machine stevig op
de vloer staat. Als dat niet zo is, verdraai dan de stelvoeten
en zorg voor een stabiele plaatsing.

12

Wateraansluiting

Controleer of het loodgieterswerk in huis geschikt is voor de
installatie van een vaatwasmachine. Wij bevelen ook aan
dat er een filter aan het begin van de wateraanvoer bij het
aftappunt van het huis of appartement wordt geplaatst. Dit
voorkomt schade ten gevolge van verontreinigingen (zand,
klei, roest enz.). Deze verontreinigingen kunnen via de
hoofdwateraanvoer of het loodgieterswerk in huis worden
aangevoerd en door middel van het plaatsen van een filter

worden

vergeling en neerslag

na het wassen

voorkomen..

Wateraanvoerslang

Gebruik, indien van toepassing, niet meer de
wateraanvoerslang van de oude machine,
maar in plaats daarvan de meegeleverde
aanvoerslang. Indien u een nieuwe of
een lange tijd niet gebruikte aanvoerslang
aansluit, laat er dan eerst een tijdje water
doorheen lopen voordat u de slang aansluit.
Sluit de wateraanvoerslang rechtstreeks
aan op de waterkraan. De waterdruk moet
minimaal 0,3 bar zijn en maximaal 10 bar.
Als de waterdruk hoger is dan 10 bar-dan
moet er een overdrukventiel tussen worden
gemonteerd.

13

Nadat de aansluitingen zijn gemaakt moet de kraan
volledig open worden gedraaid en gecontroleerd worden op
waterdichtheid. Draai na iedere afwasbeurt de waterkraan

dicht om schade aan de machine te voorkomen.

Wateraansluiting:
Let op de print op de watertoevoerslang!
Bij modellen die zijn aangemerkt met 25° mag de
watertemperatuur max. 25°C (koud water) zijn.
Voor alle andere modellen:
Bij voorkeur koud water; warm water max.
temperatuur 60°C.

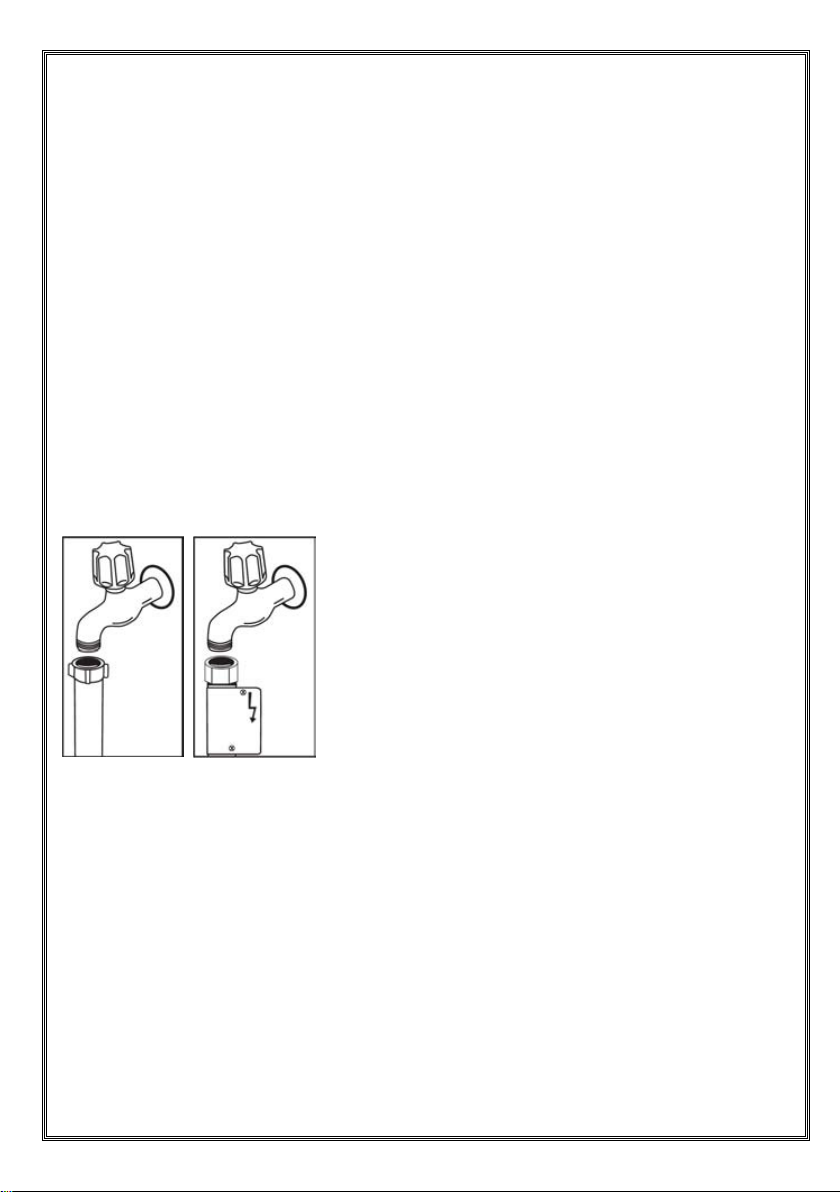

LET OP: Sommige modellen zijn
voorzien van een waterslot. Bij
gebruik van een waterslot ontstaat
een gevaarlijke druk.Snij niet in de
waterslot. Zorg dat deze niet bekneld
of verdraaid raakt.

14

Elektrische aansluiting

De aansluitingsstekker met randaarde van de machine
moet worden aangesloten op een geaard stopcontact dat
de juiste spanning en stroom levert. Als er geen
stopcontact met randaarde aanwezig is, laat dat dan door een
bevoegde elektricien aanleggen. Ons bedrijf is niet
aansprakelijk voor defecten bij gebruik van een niet-geaarde
elektriciteitsvoorziening.

De stekker van dit apparaat kan afhankelijk van het land van
bestemming een zekering van 13A bevatten (bijv. VK, Saoedi­Arabië)

De machine is geschikt voor gebruik op 220 -240 V. Als de
voedingspanning in huis 110 V bedraagt dan dient er een
transformator van 110/220 V-3.000 W tussen de machine en
het stopcontact te worden geplaatst. De stekker van de
machine mag zich tijdens het plaatsen niet in het stopcontact
bevinden.

Gebruik altijd de gecoate stekker die bij de machine geleverd is.
Bij een laag voltage neemt het wasresultaat van de machine af.
Het elektriciteitsnoer van de machine mag alleen door een

bevoegde onderhoudsdienst of door een bevoegde elektricien
worden vervangen. Gebeurt dit niet dan kan dat leiden tot
ongelukken.

Om veiligheidsredenen moet u altijd, nadat een wasprogramma
beëindigd is, de stekker uit het stopcontact halen.

Om een elektrische schok te voorkomen, mag u niet met
natte handen de stekker uit het stopcontact halen.

Trek altijd aan de stekker zelf als u die uit het stopcontact
haalt. Trek nooit aan het snoer.

Sluit het product aan op een geaard stopcontact
beschermd door een zekering die voldoet aan de waarden in
deTabel "Technische specificaties".

15

VOOR HET APPARAAT IN
GEBRUIK TE NEMEN

Voorbereiden van uw vaatwasmachine
voor het eerste gebruik

overstroomt. Het gebruik van een trechter
(4), indien beschikbaar, vereenvoudigt
het vullen. Sluit af door de dop er weer op
te draaien. Vul na iedere 20-30 cycli het
reservoir in uw machine volledig met zout
(circa 1 kg).

• Zorg ervoor dat de specificaties van
de elektriciteit en het toevoerwater
overeenkomen met de waarden die in
de installatie-instructies van de machine
worden aangegeven.

• Verwijder al het verpakkingsmateriaal in
de machine.

• Stel de waterontharder in.

• Vul het glansspoelmiddelreservoir.

Zoutgebruik (INDIEN BESCHIKBAAR)

Voor een goed wasresultaat heeft de
vaatwasmachine zacht, d.w.z. minder
kalkhoudend water nodig. Anders blijven er
witte kalkresten achter op de vaat
en het de binnenuitrusting. Dit heeft
een negatief effect op was-, droog- en
glansprestaties van uw machine. Als
er water door het onthardingssysteem
stroomt, worden de ionen die de hardheid
veroorzaken uit het water verwijderd en
krijgt het water de zachtheid die nodig
is om het beste wasresultaat te krijgen.
Afhankelijk van de waterhardheid van het
instromende water, hopen deze ionen
die het water harder maken snel op in
het onthardingssysteem. Daarom moet het
onthardingssysteem worden ververst zodat
het ook tijdens de volgende vaatwas met
dezelfde prestaties werkt. Hiervoor wordt
vaatwasmachinezout gebruikt.

1 2

3 4

ZOUT

Voeg alleen voor het eerste gebruik
water toe aan het zout.

Gebruik onthardingszout dat speciaal voor
vaatwasmachines is bestemd.

Als u de vaatwasmachine start, is het
zoutreservoir gevuld met water. Doe
daarom het onthardingszout in de machine
voordat u hem start.

Als er onthardingszout is gemorst/
overstroomd en u de machine niet
meteen laat draaien, dient u een kort
wasprogramma te draaien om uw machine
te beschermen tegen roest.

De machine kan alleen worden gebruikt
met speciaal vaatwasmachinezout om het
water te ontharden. Maak geen gebruik
van klein korrelzout of poederzout die met
gemak oplossen. Het gebruik van elk
ander soort zout kan uw machine
beschadigen.

Vul het zoutreservoir
(INDIEN BESCHIKBAAR)

Om het onthardingszout toe te voegen,
opent u de dop van het zoutreservoir door
deze naar links te draaien. (1) (2) Vul het
reservoir bij het eerste gebruik met 1 kg
zout en water (3) totdat het bijna

16

Teststrip

Laat het water uit
de kraan lopen (1

minuut).

1

munite

Houd de

teststrip onder

de waterstraal (1

sec.).

1

second

Schud de strip

af.

Wacht (1
minuut).

1

munite

Stel het hardheidsniveau

van uw machine in.

1
2
3
4
5
6

OPMERKING: Het hardheidsniveau vanaf fabriek is “3”. Als het water afkomstig is uit een
bron of als het water een hardheid heeft van meer dan 90 dF, raden wij u aan een filter en
waterzuiveringsapparaten te gebruiken.

Waterhardheidstabel

Niveau

1 0 - 5 0 - 9 0 - 6 Leds van P1 - 9u zijn aan.

2 6 - 11 10 - 20 7 - 14 Leds van P2 - 9u zijn aan.

3 12 - 17 21 - 30 15 - 21 Leds van 1/2 - 9u zijn aan.

4 18 - 22 31 - 40 22 - 28 Leds van 3u - 9u zijn aan.

5 23 - 31 41 - 55 29 - 39 Leds van 6u - 9u zijn aan.

6 32 - 50 56 - 90 40 - 63 Leds van P1 - 6u - 9u zijn aan.

Duitse

hardheid dH

Franse

hardheid

dF

Britse

hardheid dE

Aanduiding

Wateronthardingssysteem

De vaatwasmachine is uitgerust met een wateronthardingssysteem dat de hardheid van
het toevoerwater vermindert. Neem om de hardheid van uw kraanwater te weten te komen
contact op met het waterbedrijf of gebruik de teststrip (indien beschikbaar).

Instelling

Volg de onderstaande stappen om het zoutniveau te wijzigen:

• Open de deur van de machine.

• Zet de machine aan en druk op de programmaknop zodra de machine wordt
ingeschakeld.

• Houd de programmaknop ingedrukt totdat alle leds eenmaal knipperen.

• De machine geeft de laatste instelling weer.

• Stel het niveau in door op de programmaknop te drukken.

• Schakel de machine uit om de instelling op te slaan.

Vaatwasmiddelgebruik

Gebruik alleen wasmiddelen die specifiek gemaakt zijn voor gebruik in huishoudelijke
vaatwasmachines. Bewaar vaatwasmiddelen op een koele, droge plaats buiten het bereik

17

van kinderen.
Voeg het juiste wasmiddel toe voor het

gekozen programma om de beste prestatie
te garanderen. De hoeveelheid wasmiddel
hangt af van de cyclus, hoeveelheid vaat en
de vuilheidsgraad van de vaat.

Vul het wasmiddelvak niet met meer
wasmiddel dan nodig. Als u dit wel doet
blijven er witachtige strepen of een
blauwachtige waas achter op glazen
en borden en het kan ook glascorrosie
veroorzaken. Voortdurend gebruik van
een teveel aan wasmiddel kan de machine
beschadigen.

Een kleine hoeveelheid wasmiddel
kan leiden tot slechte reiniging en
hard water kan witachtige strepen
veroorzaken. Raadpleeg de instructies
van de vaatwasmiddelfabrikant voor meer
informatie.

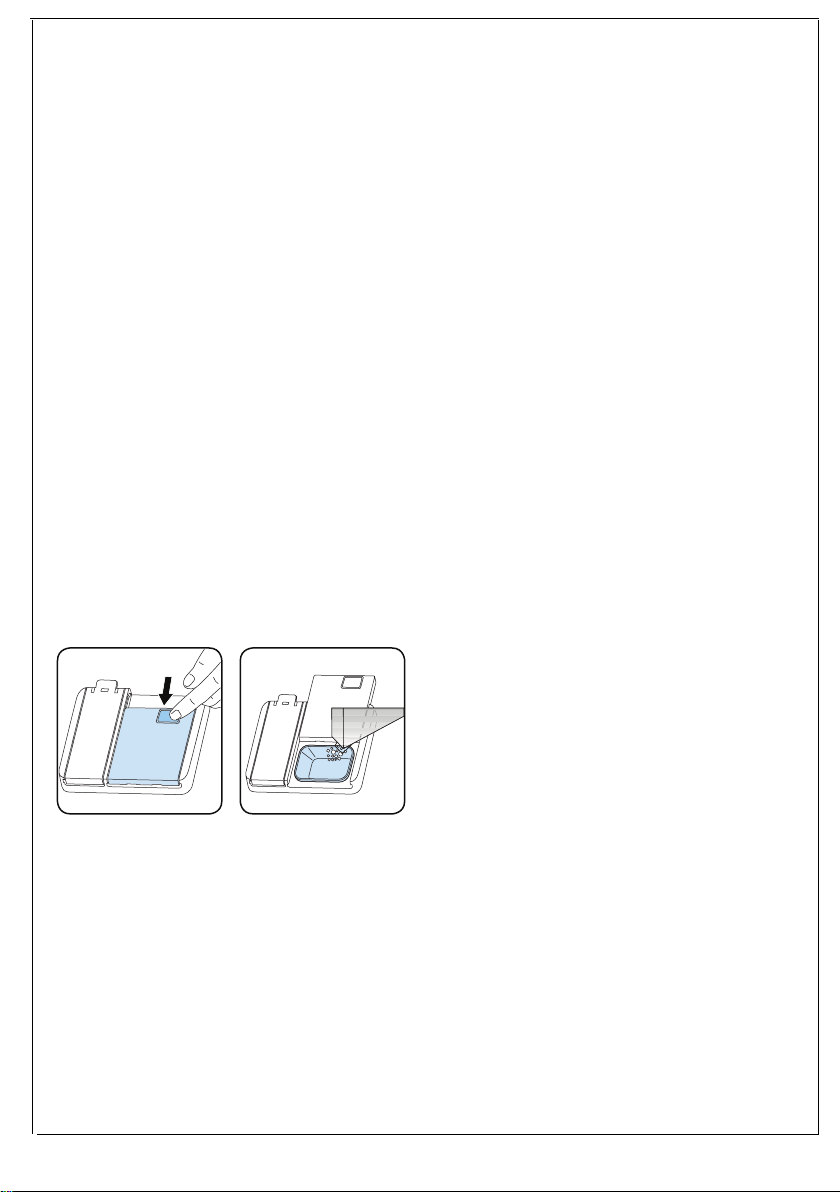

Vullen van het vaatwasmiddelvak

Druk op de pal om het vaatwasmiddelvak
te openen en doe er het vaatwasmiddel
in. Sluit de deksel en druk erop om hem
te vergrendelen. Het vak moet worden
gevuld net voordat ieder programma wordt
gestart. Als de vaat zwaar bevuild is, dient
u extra vaatwasmiddel in het voorwasvak t

plaatsen.

DETERGENT

Gecombineerd vaatwasmiddel

Deze producten dienen te worden gebruikt
volgens de instructies van de fabrikant.

Doe nooit gecombineerde vaatwasmiddelen
in het binnengedeelte of de bestekmand.

Gecombineerd vaatwasmiddel bevat
niet alleen vaatwasmiddel, maar ook
glansspoelmiddel, zoutvervangende
substanties en afhankelijk van de
combinatie extra componenten.

We raden u aan geen gecombineerd
vaatwasmiddel te gebruiken in korte
programma´s. Gebruik in dergelijke
programma´s vaatwaspoeder.

Indien u problemen ondervindt met
het gebruik van gecombineerde
vaatwasmiddelen, neem dan contact op
met de vaatwasmiddelfabrikant.

Als u geen gecombineerde
vaatwasmiddelen meer gebruikt, zorg
er dan voor dat de instellingen voor
waterhardheid en glansspoelmiddel op het
juiste niveau zijn gezet.

Gebruik van glansspoelmiddel

Het glansspoelmiddel helpt de vaat
vlekkeloos en streeploos op te laten
drogen. Glansspoelmiddel is nodig voor
vlekkeloos keukengerei en heldere glazen.
Het glansspoelmiddel wordt tijdens de
hete spoelfase automatisch gedoseerd.
Als de doseerinstelling van
glansspoelmiddel te laag is, blijven er
witachtige vlekken op de vaat achter en
wordt de vaat niet droog en schoon
gespoeld. Als de doseerinstelling van
glansspoelmiddel te hoog is, kunt u een
blauwachtige waas op glazen en borden
waarnemen.

Bijvullen van glansspoelmiddel en
instelling

Verwijder de dop van het
glansspoelmiddel om het
glansspoelmiddelreservoir
bij te vullen. Vul het reservoir met
glansspoelmiddel tot het MAX-niveau en
sluit met de dop. Let erop dat u niet te veel
glansspoelmiddel bijvult en veeg eventuele
lekkage weg.

Volg de onderstaande stappen om het
glansspoelmiddelniveau te wijzigen:

• Open de deur van de machine.

• Zet de machine aan en druk op de
programmaknop zodra de machine
wordt ingeschakeld.

• Houd de programmaknop ingedrukt
totdat alle leds tweemaal knipperen.
De glansspoelinstelling volgt de
waterhardheidinstelling.

• De machine geeft de laatste instelling
weer.

• Wijzig het niveau door op de
programmaknop te drukken.

• Schakel de machine uit om de instelling
op te slaan.

Het glasspoelmiddelniveau vanaf fabriek is
“4”.

18

Verhoog het niveau als de vaat niet juist
droogt of vlekken vertoont. Verlaag het
niveau als uw vaat blauwe vlekken vertoont.

Niveau Meer heldere

1 Er komt geen

2 Er komt 1 dosis

3 Er komen 2

4 Er komen 3

5 Er komen 4

dosis

glansspoelmiddel

vrij

vrij

dosissen vrij

dosissen vrij

dosissen vrij

Aanduiding

Leds van P1 - 9u zijn

aan.

Leds van P2 - 9u

zijn aan

Leds van 1/2 - 9u

zijn aan

Leds van 3u - 9u

zijn aan

Leds van 6u - 9u

zijn aan

19

LADEN VAN UW
VAATWASMACHINE

Volg deze laadrichtlijnen voor de beste
resultaten.

Door de huishoudelijke vaatwasmachine te
laden volgens de capaciteit die door de
fabrikant wordt aangegeven, draagt bij aan
besparing van energie en water.

Handmatig voorspoelen van vaatgoed leidt
tot verhoogd water- en energieverbruik en
wordt niet aanbevolen. U kunt uw kopjes,
glazen, glazen op pootjes, kleine borden,
kommen, enz. in de bovenmand plaatsen.
Laat lange tere glazen niet tegen elkaar
staan want ze kunnen niet stabiel blijven
staan en beschadigd raken.
Zet glazen en bokalen met lange stelen
tegen de rand van de mand of het rek en
niet tegen andere voorwerpen.

Plaats alle voorwerpen zoals kopjes,
glazen en pannen met hun opening naar
beneden in de vaatwasmachine, anders
vullen ze zich met water.

Als uw machine een bestekmand heeft
wordt u aangeraden om voor de beste
resultaten deze te gebruiken.

Plaats alle grote (pannen, deksels, borden,
schalen, enz.) en zeer vuile voorwerpen in
de ondermand.

De vaat en het bestek dienen niet boven
elkaar te worden geplaatst.

WAARSCHUWING: Zorg dat de

sproeiarmen vrij rond kunnen draaien.

WAARSCHUWING:Zorg er na het
laden van de vaat voor dat het openen van
het vaatwasmiddelvak niet wordt
belemmerd.

Aanbevelingen

Verwijder grote resten van de vaat voordat

u het in de machine zet. Start de machin
met een volle lading.

Overlaad de laden niet en plaats de
vaat niet in de verkeerde mand.

WAARSCHUWING: Om mogelijk
letsel te vermijden moeten messen met
lange handvaten en scherpe punten met
handvat/scherpe punt naar beneden of
horizontaal in de mand worden gelegd.

20

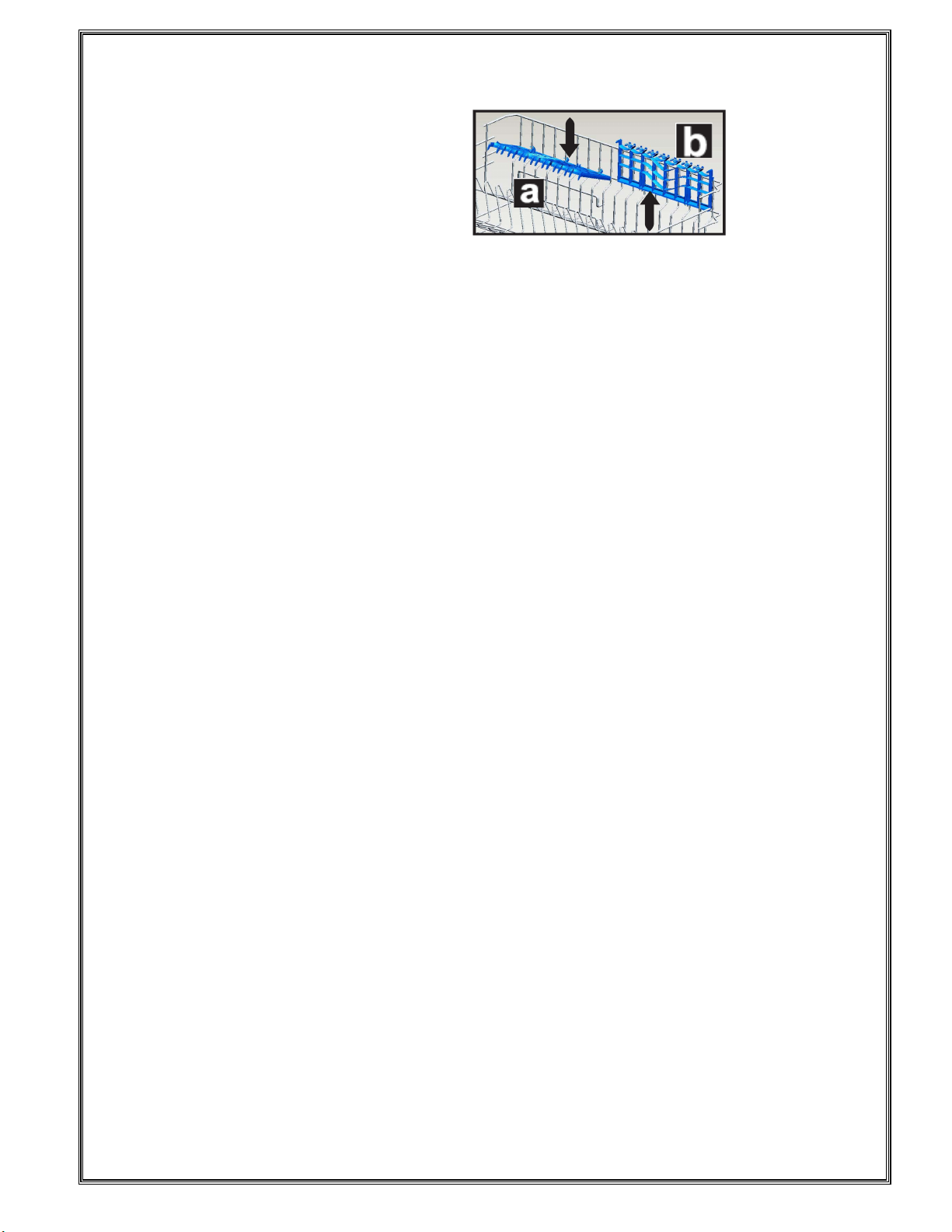

Schotelrek

Schotelrekken vindt u op de bovenste rek van
de machine (a) (b). Deze schotelrekken kunnen
in open of gesloten stand worden gebruikt. In de
open stand (a) kunt u er koppen op plaatsen en
in gesloten stand (b) kunt u hoge glazen in het
rek plaatsen. Ook kunt u lange vorken, messen
en lepels liggend op deze rekken plaatsen.

21

Alternatief mand geladen

Onderste Mand

Onjuiste lading

Onjuiste lading kan leiden tot slechte was- en droogresultaten. Volg de aanbevelingen van de fabrikant op
voor goede prestaties.

Mand geladen

22

Defective geladen

23

PROGRAMMATABEL

P1 P2 P3 P4 P5

Programmanaam: Eco

Intensief 65°C

(afhankelijk

van model)

Automatisch

(afhankelijk van

model)

Super 50’

Snelwas

(Quick) 30'

Voorwas

Standaardprogramma

voor normaal

Soort bevuiling:

Vuilgraad: middelmatig zwaar zwaar zwaar licht licht

Hoeveelheid

wasmiddel:

A: 25 cm3

B: 15 cm3”

Programmaduur

(u:min)

Elektriciteitsverbruik

(kWh/cyclus)

Waterverbruik (liter/

cyclus)

bevuilde dagelijkse

vaat met verlaagd

energie- en

waterverbruik.

A A A A A -

03:25 01:57 01:25 - 01:57 00:50 00:30 00:15

0,923

12,0 17,2 11,9 - 17,2 12,0 12,4 4,5

Geschikt

voor zwaar

bevuilde vaat

Automatisch

programma

voor zwaar

bevuilde vaat.

Geschikt

voor

normaal

bevuilde

dagelijkse

vaat met

een sneller

programma.

Geschikt
voor licht
bevuilde

vaat en

een snelle

vaatwas.

Geschikt

om vaat

af te

spoelen

die u
later wilt
wassen.

• De programmaduur kan wijzigen naar gelang de hoeveelheid vaat, de
watertemperatuur, de omgevingstemperatuur en gekozen extra functies.

• Waarden die zijn gegeven voor programma‘s buiten het ecoprogramma zijn slechts een
indicatie

• Indien uw model is voorzien van een troebelheidssensor, heeft deze een automatisch
programma in plaats van een intensief programma.

• Het ecoprogramma is geschikt om normaal bevuilde vaat te wassen. Dit is voor dit
doel het meest efficiënte programma als het gaat om de combinatie van energie- en
waterverbruik, en het wordt gebruikt om de naleving van de wetgeving van het eco­ontwerp van de EU vast te stellen.

• Het wassen van vaat in een huishoudelijke vaatwasmachine verbruikt doorgaans
minder energie en water in de gebruiksfase dan met de hand afwassen als de
huishoudelijke vaatwasmachine wordt gebruikt volgens de instructies van de fabrikant.

• Gebruik voor korte programma´s alleen vaatwaspoeder.

• Korte programma’s omvatten geen droogstap.

• Om het drogen te bevorderen, bevelen wij aan de deur na de droogcyclus een stukje te
openen.

• U kunt naar de productdatabase gaan waar informatie van het model is opgeslagen
door de QR-code op het energielabel te lezen.

OPMERKING: Volgens de voorschriften 1016/2010 en 1059/2010 kunnen de
verbruikswaarden van het ecoprogramma variëren. Deze tabel is in lijn met voorschriften
2019/2022 en 2017/2022.

24

HET BEDIENINGSPANEEL

i

2

1

ii

3 4

iv

v

vi

iii

1. Aan/uit-knop

2. Programmakeuzeknop

i. Programmaleds

3. Knop halve lading
ii. Led halve lading

4. Uitstelknop
iii. Uitstelleds
iv. Aanduiding zout
v. Aanduiding glansspoelmiddel
vi. Indicator programma-einde

1. Aan/uit-knop

Schakel de machine in door op de knop
Aan/Uit te drukken. Als de machine
aanstaat, brandt de indicator programma­einde (vi).

2.. Programmakeuzeknop

Kies een geschikt programma voor uw
vaat door op de programma te drukken. De

programmaled (i)van het geselecteerde
programma gaat branden en de indicator
voor programma-einde (vi) gaat uit. Het
programma start automatisch als de deur
wordt gesloten.

3.. Knop halve lading

Druk op de knop voor halve lading om
de tijdsduur van het gekozen programma te
verminderen en daarmee uw energie- en
waterverbruik te verlagen. Als de
halveladingoptie wordt geselecteerd, gaat
de led voor halve lading (ii) branden.

4.. Uitstelknop

Druk op de uitstelknop om de starttijd van
een programma 3, 6 of 9 uur uit te stellen.
Door eenmaal te drukken wordt de start 3
uur uitgesteld, tweemaal drukken

6 uur en driemaal drukken 9 uur. Druk
op de uitsteltijdknop om de start van de
uitsteltijd te wijzigen of te annuleren. De
uitstelled (iii) die de resterende uitsteltijd
(3, 6 of 9 uur) aangeeft, is aan. Als u de
machine uitschakelt nadat u de uitsteltimer
heeft geactiveerd, wordt de uitsteltijd
geannuleerd.

OPMERKING: Bekijk indien u besluit
het gekozen programma niet te starten de
hoofdstukken "Een programma wijzigen" en
"Een programma annuleren".

OPMERKING: Als er onvoldoende
onthardingszout aanwezig is, gaat het
waarschuwingslampje voor zouttekort
(iv) branden om aan te geven dat het
zoutreservoir aangevuld moet worden.

OPMERKING: Als er onvoldoende
glansspoelmiddel aanwezig is, gaat
het waarschuwingslampje voor
glansspoelmiddeltekort (v) branden om aan
te geven dat het glansspoelmiddelreservoir
aangevuld moet worden.

Een programma wijzigen

Volg de onderstaande stappen om een
programma te wijzigen terwijl deze in

werking in.

Open de deur en selecteer

een nieuw programma met de

programmakeuzeknop.

Na het sluiten van de deur zal het

nieuwe programma verdergaan
waar het oude programma was

gebleven.

OPMERKING: Open de deur eerst
voorzichtig om een programma te
onderbreken voordat het voltooid is om te
voorkomen dat er water uitspat.

25

Annuleren van een programma

Volg de volgende stappen om een
programma te annuleren dat aan de gang
is.

Als de deur van uw machine wordt

geopend, gaat het lampje van

het laatst gekozen programma

Druk op de programmakeuzeknop en houd

deze 3 seconden ingedrukt. Het lampje

voor programma-einde zal knipperen en

het programmalampje zal uitgaan.

Het waterafvoerproces zal beginnen

nadat de deur van de machine gesloten

is en 30 seconden duren. Als een

programma is geannuleerd hoort u 5 keer

een zoemer gaan en gaat het lampje voor

branden.

programma-einde branden.

geopend, wordt het programma beëindigd.
Uw machine is klaar voor een nieuwe
programmakeuze.

Zoemergeluid regelen

Volg de onderstaande stappen om het
niveau van de zoemer te wijzigen:

1.. Open de deur en druk 3 second
tegelijkertijd op de knoppen Programma (2)
en Halve lading (3).

2. Als de geluidsinstelling wordt herkend,
geeft de zoemer een lang geluid en zal de
machine

het laatste niveau weergeven, van “S0” tot
“S3”.

3.. Druk op de Programma-knop (2)
het geluidsniveau te verlagen. Druk op de
Halve lading-knop (3) om het geluidsniveau
te verhogen.

4. Als het stemgeluid wordt gewijzigd, gaat
de overeenstemmende leds zoals hieronder
in de tabel getoond branden.

De machine uitschakelen

Het lampje Programma-einde gaat branden als het

gekozen wasprogramma is voltooid. Ook klinkt er 5

maal een signaal. Hierna kunt u veilig uw machine

uitschakelen met de aan/uit-knop.

Trek de stekker uit het stopcontact

en draai de waterkraan dicht.

OPMERKING: Doe de deur niet open

voordat het programma klaar is.

OPMERKING: Als de deur van de
machine geopend of de stroom tijdens
het wassen onderbroken wordt, wordt
het programma hervat nadat de deur is
gesloten of de stroom terug is.

OPMERKING: Als de stroom
onderbroken wordt of de deur van de
machine tijdens het droogproces wordt

Stemniveau

S0 X

S1 X X

S2 X X X

S3 X X X X

1/2 3 u 6 u 9 u

leds

5.. Om het gekozen geluidsniveau
bewaren dient u

de machine uit te schakelen.
’’S0’’-niveau betekent dat alle geluiden

uitstaan. De fabrieksinstelling is “S3“.

Stroombesparingsmodus

Om de stroombeparingsmodus te activeren
of deactiveren

volgt u de volgende stappen:

1.. Open de deur en druk 3 second
tegelijkertijd op de knoppen Halve lading (3)
en Uitstel (4).

2.. De machine zal na 3 seconden de laats
instelling weergeven.

3. Als de stroombesparingsmodus wordt
geactiveerd, branden de leds P1, P2 en 1/2.

26

In deze modus gaan de lampjes 4 minuten
nadat de deur wordt geopend uit en zal de
machine na 15 minuten zonder activiteit
uitschakelen om energie te besparen.

4. Als de stroombesparingsmodus wordt
gedeactiveerd, branden de leds P1 en
P2. Als de stroombesparingsmodus
gedeactiveerd wordt, zijn de binnenlampjes
aan zolang de deur openstaat en de
machine zal altijd aanstaan, totdat hij door
de gebruiker wordt uitgeschakeld.

5.. Zet de machine uit om de gekoz
instelling op te slaan.

In de fabrieksinstellingen is de
stroombesparingsmodus actief.

Informatieled 2.1 (afhankelijk van
model)

Ledaanduiding Machinestatus

Rood,
ononderbroken

Rood, knipperend

Rood,
snelknipperend

Groen,
ononderbroken

De machine is bezig met een
programma.

Er wordt een programma
geannuleerd.

De machine geeft een
foutstoring. Raadpleeg het
hoofdstuk "Automatische

storingswaarschuwingen en
wat te doen".

Een programma is voltooid.

27

1. REINIGING EN ONDERHOUD

Het is van belang uw vaatwasmachine te
reinigen om de levensduur van de machine
te verlengen.
Zorg ervoor dat de instelling voor
waterontharding (indien aanwezig) correct
is uitgevoerd en de juiste hoeveelheid
wasmiddel wordt gebruikt om kalkaanslag
te voorkomen. Vul het zoutcompartiment
bij als het lampje van de zoutsensor gaat
branden.

Met de tijd kunnen er in uw
vaatwasmachine olieresten of kalkaanslag
ophopen. Indien dit gebeurt:

• Vul het wasmiddelvak maar plaats geen
vaat. Selecteer een programma met
een hoge temperatuur en draai dit met
een lege vaatwasmachine. Als dit uw
vaatwasmachine niet voldoende reinigt,
kunt u een reinigingsmiddel gebruiken
dat bestemd is voor vaatwasmachines.

• Reinig het apparaat regelmatig iedere
maand om zijn levensduur te verlengen.

• Veeg de deurrubbers regelmatig met
een vochtige doek om eventuele
opgehoopte resten of vreemde

voorwerpen te verwijderen.

Om de filtercombinatie te verwijderen
en te reinigen draait u deze naar links
en verwijdert u deze met een optillende
beweging (1). Trek het grove filter uit het
microfilter (2). Trek daarna het metalen
filter eruit (3). Spoel het filter met veel
water totdat het vrij is van resten. De filter
terugplaatsen. Zet de filters in elkaar en

draai het geheel naar rechts (4).

• Gebruik uw vaatwasmachine nooit
zonder filter.

••Het onjuist plaatsen van het filter zal de
waseffectiviteit verminderen.

Schone filters zijn van belang om de
machine correct te laten werken.

1.2. Sproeiarmen

Zorg dat de sproeigaten niet verstopt zijn
en dat er geen voedselresten of vreemd
voorwerp aan de sproeiarmen kleeft.
Verwijder de sproeiarmen bij verstopping
en reinig ze onder de kraan. Om de
bovensproeiarm te verwijderen, ontdoet u
hem van de moer die hem om zijn plaats
houdt door deze naar rechts te draaien en
vervolgens naar beneden te trekken. Zorg
dat de moer goed vastzit bij het terugzetten
van de bovensproeiarm.

1.1. Filters

Reinig de filters en sproeiarmen minstens
eenmaal per week. Indien er voedselresten
of vreemde voorwerpen op de grove en
fijne filters zijn achtergebleven, verwijdert u
de filters en reinigt u ze grondig met water.

a) Microfilter b) Grove filter
c) Metalen filter

1 2

b

a

3 4

28

1.3 Spoelpomp

Grote voedselresten of vreemde

voorwerpen die niet door de filters werden

opgevangen, kunnen de pomp voor het
afvoerwater verstoppen. Het spoelwater

bevindt zich dan bovenop het filter.

Waarschuwing: risico op snijwonden!

Zorg er bij het reinigen van de pomp voor
het afvoerwater voor dat u zichzelf niet
bezeerd aan glasscherven of puntige

voorwerpen.

In dit geval:

1. Trek als eerste altijd de stekker van het
apparaat uit het stopcontact.

2. Neem de manden uit.

3. Verwijder de filters.

4. Schep het water uit. Gebruik indien nodig

een spons.

5. Controleer het gebied en verwijder

vreemde voorwerpen.

6. Installeer de filters.

7. Plaats de manden terug.

29

AUTOMATISCHE FOUTMELDINGEN EN WAT TE DOEN

STORINGSCODE

P1 P2 1/2 3 u 6 u

MOGELIJKE

OORZAAK

Zorg ervoor dat de watertoevoerkraan

Storing in het

watertoevoersysteem

Storing in het
druksysteem

Voortdurende

watertoevoer

Kan water niet

wegpompen

Defect

verwarmingselement

Overstroming

Defecte elektronische

kaart

Oververhitting Neem contact op met de servicedienst.

Defecte

warmtesensor

Storing met

hoogspanning

Storing met

laagspanning

Haal de toevoerslang los van de kraan en

Neem contact op met de servicedienst als

Neem contact op met de servicedienst.

Draai de kraan dicht en neem contact op

Waterafvoerslang en filters kunnen verstopt

Neem contact op met de servicedienst als

Neem contact op met de servicedienst.

Neem contact op met de servicedienst.

Zet de machine uit en draai de kraan dicht.

Neem contact op met de servicedienst.

Neem contact op met de servicedienst.

Neem contact op met de servicedienst.

Neem contact op met de servicedienst.

Neem contact op met de servicedienst.

WAT TE DOEN

openstaat en er water stroomt.

reinig het filter in de slang.

de fout aanhoudt.

met de servicedienst.

zitten.

Annuleer het programma.

de fout aanhoudt.

30

• AUTOMATISCHE FOUTMELDINGEN EN WAT TE DOEN

• De installatie- en reparatieprocedures moeten altijd worden uitgevoerd door de erkende
servicemonteur om eventuele risico‘s te vermijden. De fabrikant kan niet aansprakelijk
worden gesteld voor schade die kan voortvloeien uit procedures die zijn uitgevoerd door
onbevoegde personen. Reparaties mogen alleen worden uitgevoerd door monteurs. Zorg
er bij vervanging van onderdelen voor dat er alleen originele reserveonderdelen worden
gebruikt.

• Onjuiste reparaties of het gebruik van onderdelen die niet origineel zijn, kunnen behoorlijke
schade veroorzaken en is aanzienlijk risicovol voor de gebruiker.

• De contactinformatie van uw klantenservice vindt u op de achterkant van dit document.

• Originele reserveonderdelen, die relevant zijn voor de machinewerking volgens de
overeenkomstige eco-ontwerpverordening, zijn verkrijgbaar bij de klantenservice
gedurende minstens 10 jaar nadat uw apparaat binnen de Europese Economische Ruimte
op de markt werd gebracht.

Als het programma niet start

• Controleer of de stekker is aangebracht.

• Controleer de zekeringen bij u thuis.

• Zorg ervoor dat de waterinlaatkraan open gedraaid is.

• Zorg ervoor dat u de machinedeur hebt gesloten.

• Zorg ervoor dat u de machine hebt uitgeschakeld door de Stroom aan/uit toets in te drukken.

• Zorg ervoor dat de waterinlaatfilter en de machinefilters niet geblokkeerd zijn.

Indien er resten van vaatwasmiddel in het vaatwasmiddel achterblijven

Vaatwasmiddel werd toegevoegd wanneer het compartiment nat was.

Indien er water in de machine blijft aan het einde van het programma

• De water draineringbuis is geblokkeerd of verwrongen.

• De filters zijn geblokkeerd.

• Het programma is nog niet beëindigd.

Als de machine stopt tijdens een wasbeurt

• Stroompanne.

• Waterinlaat fout.

Indien u schudden of kloppen opmerkt tijdens een wasbeurt

• Schotels incorrect geplaatst.

• Spray arm komt in contact met de schotels.

Als er nog steeds voedselresten aanwezig zijn op de schotels

• Schotels zijn incorrect geplaatst in de machine, het water heeft de betrokken plaatsen niet
bereikt.

• Mand overbelast.

• Schotels leunen tegen elkaar.

• Uiterst kleine hoeveelheid vaatwasmiddel toegevoegd.

• Een ongeschikt, eerder zwak wasprogramma geselecteerd.

• Spray arm geblokkeerd met voedselresten.

31

• Filters geblokkeerd.

• Filters incorrect aangebracht.

• Waterdraineringspomp geblokkeerd.

Als er witte vlekken op de schotels zijn

• Een uiterst kleine hoeveelheid vaatwasmiddel werd gebruikt.

• Spoelmiddel dosering op een laag niveau ingesteld.

• Er werd geen speciaal zout gebruikt ondanks de hoge waterhardheid.

• Waterverzachtingsysteem instelling is uiterst laag.

• Deksel van het zoutcompartiment sluit niet goed.

Als de schotels niet drogen

• Een programma zonder droogbewerking werd geselecteerd.

• Spoelmiddeldosering te laag ingesteld

• Schotels te snel uitgeladen

Als er roestvlekken op de schotels zijn

• Roestvrij vermogen van de gewassen schotels is onvoldoende.

• Hoog zoutniveau in het waswater.

• Deksel van het zoutcompartiment sluit niet goed.

• Te veel zout gemorst in de zijkanten en in de machine tijdens het opvullen met zout.

• Slechte aarding.

De deur opent/sluit niet correct:

• Incorrect gewicht, houten deel ingevoerd in het portaal. (volg de instructies met betrekking tot het

gewicht in de Montagehandleiding).

• De spanning van de portaalveer is niet correct aangepast. Voer de nodige wijzigingen uit op basis

van de Montagehandleiding.

Bel een geautoriseerde dienst als het probleem aanhoudt na de controles of indien er een
defect aanwezig is dat hierboven niet werd beschreven.

32

GARANTIEBEPALINGEN

4. 5. 6.

EXQUISIT SERVICEBEPALINGEN

4. 5.

Voor

service

→ E

XQUISIT

www.domest.nl

- zie service

I

mporteur

→

DOMEST

M

ULTIBRAND SALES & SERVICES

B.V

Koper

→

Naam_____________________________________________________________________________

1. Deze garantiebepalingen gelden uitsluitend voor de oorspronkelijke koper en voor huishoudelijk gebruik van
het apparaat in Nederland. Bij doorverkoop van gebruiker aan gebruiker vervalt de garantie.

2.

De garantie geldt slechts indien, bij eventueel beroep op de garantiebepalingen, dit garantiebewijs wordt
getoond, samen met de originele aankoopnota door de 1e koper.
Er is geen garantie van toepassing op gebreken, veroorzaakt door beschadigingen, ruwe of

3.
onoordeelkundige behandeling, nalatigheid van de gebruiker, het gebruik van het apparaat op een onjuiste
spanning of gebruik voor een ander doel dan het doel waarvoor het geleverd werd. Er kan ook geen
beroep op de garantie worden gedaan wanneer het typeplaatje met serienummer is veranderd of
verwijderd en wanneer er door ondeskundigen aan het apparaat is gewerkt.
Buiten garantie vallen: glas(keramiek), lampen, kunststof/metalen onderdelen en/of - accessoires (bijv.
filters, roosters, pandragers etc.), draadmanden en/of separatie schotten, lak- en/of emaille beschadigingen.
De garantie vangt aan op de dag van aankoop en houdt in:
Twee jaar garantie op het gehele apparaat en de elektrische onderdelen zoals thermostaat, thermische
beveiliging, relais, ventilator, transformator, schakelaar enz. met uitzondering van de onder 4 genoemde
zaken.

De garantie omvat uitsluitend het vervangen van defecte of beschadigde onderdelen voor zover wij ons

volgens deze garantiebepalingen verantwoordelijk hebben gesteld.

7.

Voorrijdkosten, arbeidsloon, transport- en/of verpakkingskosten, alsmede het transportrisico (voor apparaten
die alleen in onze eigen werkplaats gerepareerd kunnen worden) worden niet door de garantie gedekt en
zijn voor rekening van de gebruiker. Zie ook onze 'Exquisit Servicebepalingen' waarin o.a. de berekening
van de voorrijdkosten en het arbeidsloon worden omschreven.
P.S. Reparatiekosten moeten direct contant worden voldaan. lndien facturering van de monteurskosten
gewenst is, wordt het notabedrag verhoogd met extra administratiekosten.
Wij zijn niet verantwoordelijk voor de werkzaamheden of reparatiekosten, die niet in onze opdracht door

8.
derden zijn uitgevoerd. Tevens zijn we te allen tijde niet verantwoordelijk voor (extra) kosten en/of
gevolgen hiervan, op wat voor manier dan ook, die direct of indirect uit een storing, gebrek of
onoordeelkundig gebruik van het apparaat door derden, die niet in opdracht van Exquisit of diens
importeur en/of leverancier handelen, voortvloeien.

9.

Vervanging van onderdelen verlengt de originele garantietermijn niet!

1. Beschadigde apparaten bij ontvangst niet in gebruik nemen, maar dit direct melden bij uw leverancier.
Eventuele terugname van beschadigde, gebruikte apparaten is niet mogelijk!
Tijdens de eerste 24 maanden na aankoopdatum op de originele nota wordt voor serviceverlening ten

2.
aanzien van gevallen, die onder deze garantiebepalingen vallen, niets in rekening gebracht.

3.

Vanaf twee jaar na de aankoopdatum op de originele nota wordt in rekening gebracht:
a. de voorrijdkosten
b. het arbeidsloon
c. alle vervangen onderdelen.
Bij klantenbezoek dienen alle kosten en gebruikte materialen direct contant te worden voldaan met
inachtneming van de bepalingen aangegeven bij punt 7 van de Garantiebepalingen en bij de punten 2-4
van de Exquisit Servicebepalingen, ongeacht de aard van de werkzaamheden.
Eventueel verzenden van onderdelen geschiedt altijd onder rembours.

Tel. 0314 - 362244 (optie 2)
Fax. 0314 - 378232

E-mail: [email protected]

Adres_____________________________________________________________________________
Plaats_____________________________________________________________________________
Aankoop___________________________________________________________________________

.

J.F. Kennedylaan 101b 7001CZ Doetinchem NL
Tel. 0314 - 362244
Fax 0314 - 378232
E-mail: [email protected]

www.frilec.nl

EN

Dishwasher / User Manual

STUTTGART9512.1

Thank you for choosing this product.

This User Manual contains important information on safety and instructions intended to
assist you in the operation and maintenance of your appliance.

Please take the time to read this User Manual before using your appliance and keep this
book for future reference.

Icon Type Meaning

WARNING Serious injury or death risk

RISK OF ELECTRIC SHOCK Dangerous voltage risk

FIRE

CAUTION Injury or property damage risk

IMPORTANT / NOTE Operating the system correctly

CONTENTS

1.SAFETY INSTRUCTIONS ................................................................................................ 1

1.1. General Safety Warnings ..............................................................................................1

1.2. Installation Warnings .....................................................................................................2

1.3. During Use.....................................................................................................................3

2.INSTALLATION ................................................................................................................. 6

2.1. Machine Positioning .....................................................................................................6

2.2. Water Connection ..........................................................................................................6

2.3. Water Inlet Hose ............................................................................................................6

2.4. Drain Hose.....................................................................................................................6

2.5. Electrical Connection .................................................................................................... 7

2.6. Fitting the Machine Undercounter .................................................................................7

3.TECHNICAL SPECIFICATIONS ....................................................................................... 8

3.1. General Appearance...................................................................................................... 8

3.2. Technical Specifications ................................................................................................8

4.BEFORE USING THE APPLIANCE ................................................................................. 9

4.1. Preparing your Dishwasher for first use .......................................................................9

4.2. Salt usage......................................................................................................................9

4.3. Fill the salt ....................................................................................................................9

4.4. Test Strip ...................................................................................................................10

4.5. Water Hardness Table ................................................................................................. 10

4.6. Water Softener System ...............................................................................................10

4.7. Setting ...................................................................................................................10

4.8. Detergent Usege .........................................................................................................10

4.9. Filling the Detergent .................................................................................................... 11

4.10. Using Combined Detergents ..................................................................................... 11

4.11. Rinse-aid Usege ........................................................................................................ 11

4.12. Filling the Rinse-aid and Setting ................................................................................ 11

5.LOADING YOUR DISHWASHER ....................................................................................12

5.1. Recommendations....................................................................................................... 12

5.2. Alternative Basket Loads .............................................................................................14

6.PROGRAMME TABLE .................................................................................................... 15

7.THE CONTROL PANEL .................................................................................................. 16

7.1. Changing a Programme .............................................................................................17

7.2. Cancelling a Programme .............................................................................................17

7.3. Switching the Machine Off ........................................................................................... 17

CLEANING AND MAINTENANCE ................................................................................. 18

8.

8.1. Filters ...........................................................................................................................18

8.2. Spray Arms ..................................................................................................................18

8.3. Drain Pump ..................................................................................................................19

TROUBLESHOOTING .................................................................................................... 22

9.

1. SAFETY INSTRUCTIONS

1. General Safety Warnings

• Read these instructions carefully before using your
appliance and keep this manual for future reference.

Please check the packaging of your machine
before installation and the outer surface of the
machine once the packaging has been removed. Do
not operate the machine if it appears damaged or if
the packaging has been opened.

• Packaging materials protect your machine from any
damage that might occur during transportation. The
packaging materials are environmentally friendly
as they are recyclable. Use of recycled material
reduces raw material consumption and decreases
waste production.

This appliance can be used by children aged from
8 years and above, and by persons with reduced
physical, sensory or mental capabilities or lack of
experience and knowledge if they have been given
supervision or instruction concerning the use of the
appliance in a safe way and understand hazards
involved. Children should not be allowed to play with
the appliance.

Remove packaging and keep it out of reach of

children.

Keep children away from detergents and rinse
aids.

There may be some residue left in the machine
after washing. Keep children away from the machine
when it is open.

EN - 1

2. Installation Warnings

• Choose a suitable and safe place to install your

machine.

• Only original spare parts should be used with the

machine.

Unplug the machine before installation.

Your machine must only be installed by an
authorised service agent. Installation by anyone other
than an authorised agent may cause your warranty to
be void.

Check that the indoor electrical fuse system is

connected in line with safety regulations.

All electrical connections must match the values on

the plate.

Ensure the machine does not stand on the
electrical supply cable.

Never use an extension cord or a multiple socket

connection.

The plug should be accessible after the machine is

installed.

• After installation, run your machine unloaded for the

first time.

The machine must not be plugged in during

positioning.

Always use the coated plug supplied with your

machine.

If the electrical cable is damaged, it should only

be replaced by a qualified electrician.

• Connect the hose directly to the water inlet tap. The

pressure supplied by the tap should be a minimum
of 0.03 MPa and a maximum of 1 MPa. If the

EN - 2

pressure exceeds 1 MPa, a pressure relief valve
must be fitted between the connection.

3. During Usage

• This machine is for domestic use only; do not use

• it for other purposes. Commercial use will void the

guarantee.

Do not stand, sit or place loads on the open door of

the dishwasher.

Only use detergents and rinse aids produced
specifically for dishwashers. Our company is not
responsible for any damage that may occur due to
misuse.

Do not drink water from the machine.

Due to the danger of explosion, do not place any
chemical dissolving agents into the machine’s washing
section.

• Check the heat-resistance of plastic items before

washing them in the machine.

Only put items in the machine which are suitable for
dishwashing, and take care not to overfill the baskets.

Do not open the door while the machine is in
operation, hot water may spill out. Safety devices
ensure the machine stops if the door is opened.

The machine door should not be left open. It may
cause accidents.

Place knives and other sharp objects in the cutlery
basket in a blade-down position.

For models with the automatic door-opening
system, when the EnergySave option is active, the
door will open at the end of a program. To prevent
damage to your dishwasher, do not attempt to close

EN - 3

the door for one minute after it has opened. For
effective drying, keep the door open for 30 minutes
after a programme has ended. Do not stand in front of
the door after the auto-open signal sounds.

In the case of a malfunction, repair should only
be performed by an authorised service company,
otherwise the warranty will be void.

Before repair

work, the machine should be
disconnected from the mains. Do not pull the cable to
unplug the machine. Switch of

f the water tap.

Operation at a low voltage will cause a decline in

performance levels.

For safety

, disconnect the plug once

a program has

finished.

T

o avoid an electric shock, do not unplug the

machine with wet hands.

Pull the plug to disconnect the machine from the

mains, never pull on the cord.

RECYCLING

• Some machine components and packaging consist of recyclable materials.

• Plastics are marked with the international abbreviations:(>PE<, >PP<, etc. )

• The cardboard parts consist of recycled paper. They can be put into waste paper
containers for recycling.

• Material unsuitable for domestic waste must be disposed of at recycling centres.

• Contact a relevant recycling centre to obtain information about disposal of different
materials.

PACKAGING AND THE ENVIRONMENT

• Packaging materials protect your machine from damage that may occur during
transportation. The packaging materials are environmentally friendly as they are
recyclable. The use of recycled material reduces raw material consumption and
therefore decreases waste production.

EN - 4

CE Declaration of Conformity

We declare that our products meet the applicable European Directives, Decisions and
Regulations and the requirements listed in the standards referenced.

Disposal of your old machine

The symbol on the product or on its packaging indicates that this product
may not be treated as household waste. Instead, it shall be handed over to
the applicable collection point for the recycling of electrical and electronic
equipment. By ensuring this product is disposed of correctly, you will help
prevent potential negative consequences for the environment and human
health, which could otherwise be caused by inappropriate waste handling of

please contact your local city office, your household waste disposal service or the shop
where the product was purchased.

this product. For more detailed information about recycling of this product,

EN - 5

2. INSTALLATION

2.1. Machine positioning

When positioning the machine, place it in
an area where dishes can be easily loaded
and unloaded. Do not put the machine in an
area where the ambient temperature falls
below 0°C.

Read all warnings located on the packaging
before removing the packaging and
positioning the machine.

Place the machine close to a water tap
and drain. Take into consideration that the
connections will not be altered once the
machine is in position.

Do not hold the machine by its door or
panel.

Leave an adequate distance around the
machine to allow ease of movement when
cleaning.

Ensure the water inlet and outlet
hoses are not squeezed or trapped
and that the machine does not stand

on the electrical cable while positioning.
Adjust the feet so the machine is level and

balanced. The machine should be placed
on flat ground otherwise it will be unstable
and the door of the machine will not close
properly.

2.2. Water connection

We recommend fitting a filter to your water
inlet supply in order to prevent damage to
your machine due to contamination (sand,
rust, etc.) from indoor plumbing. This will
also help prevent yellowing and deposit
formation after washing.

WARNING: Use the new water inlet
hose supplied with your machine, do not
use an old machine’s hose.

WARNING: Run water through the

new hose before connecting.

WARNING: Connect the hose

directly to the water inlet tap. The pressure
supplied by the tap should be a minimum
of 0.03 MPa and a maximum of 1 MPa. If
the pressure exceeds 1 MPa, a pressure
relief valve must be fitted between the
connection.

WARNING: After the connections are
made, turn the tap on fully and check

for water leaks. Always turn off the
water inlet tap after a wash program has
finished.

An Aquastop water spout is available

with some models. Do not damage it

or allow it to become kinked or
twisted.

2.4. Drain Hose

Note printing on the water inlet hose!
If models are marked with 25°, the water
temperature may be max. 25 °C (cold
water).
For all other models:
Cold water preferred; hot water max.
temperature 60 °C.

2.3. Water inlet hose

Connect the water drain hose directly to
water drain hole or to the sink outlet spigot.
This connection should be minimum 50 cm
and maximum 110 cm from flor plane.

IMPORTANT: Items will not wash
properly if a drain hose longer than 4
m is used.

EN - 6

2.5. Electrical connection

WARNING: Your machine is set to

operate at 220-240 V. If the mains voltage
supply to your machine is 110 V, connect a
transformer of 110/220 V and 3000 W
between the electrical connection.

grounded outlet protected by a fuse
complying with the values in the
"Technical Specifications" table".

to an earthed outlet supplied by
suitable voltage and current.

earthing installation. In the case of use
without earthing installed, we will not be
responsible for any loss of use that may
occur.

incorporate 13A fuse depending on
the target country. (For Example UK,
Saudi Arabia)

Connect the product to a

The earthed plug of the
machine must be connected

In the absence of earthing
installation, an authorised
electrician should carry out an

The plug on this appliance may

EN - 7

3. TECHNICAL SPECIFICATIONS

3.2. Technical specifications

1

11

10
9

8

2

3

4

5

12

3.1. General appearance

1. Upper basket with racks

2. Upper spray arm

3. Lower basket

4. Lower spray arm

5. Filters

6. Rating plate

7. Control panel

8. Detergent and rinse-aid dispenser

9. Cutlery basket

10. Salt dispenser

11. Upper basket track latch

12. Mini Active Drying Unit: This system

provides better drying performance for
your dishes.

Capacity

12 place
settings

Dimensions
(mm)

6

7

Height
Width
Depth

820-870(mm)

598(mm)
570(mm)

Net weight 36,100 kg

Operating
voltage /
frequency

Total current
(A)

Total power
(W)

220-240V
50 Hz,

10(A)

1900(W)

Maximum:
Water supply
pressure

1 (Mpa)

Minimum:

0.03 (Mpa)

EN - 9

4. BEFORE USING
THE APPLIANCE

4.1. Preparing your
dishwasher for first use

• Make sure the electricity and supply
water specifications match the values
indicated in the installation instructions
for the machine.

• Remove all packaging material inside
the machine.

• Set the water softener level.

• Fill the rinse aid compartment.

4.2 Salt usage (IF AVAILABLE)

For a good washing function, the
dishwasher needs soft, i.e. less calcareous
water. Otherwise, White lime residues
will remain on the dishes and the interior
equipment. This will negatively affect your
machine’s washing, drying and shining
performance. When water flows through
the softener system, the ions forming the
hardness are removed from the water
and the water reaches the softness
required to obtain the best washing result.
Depending on the level of hardness of the
inflowing water, these ions that harden
the water accumulate rapidly inside the
softener system. Therefore, the softener
system has to be refreshed so that it
operates with the same performance
also during the next wash. For this
purpose, dishwasher salt is used.

Machine can only be used by special
dishwasher salt to soften the water.
Do not use any small grained or
powdered type of salts which can
easily soluble. Using any other type
of salt can damage your machine.

4.3. Fill the salt (IF AVAILABLE)

To add softener salt, open the salt
compartment cap by turning it counter
clockwise. (1) (2) At first use, fill the
compartment with 1 kg salt and water (3) until
it is almost overflowing. If available, using a
funnel (4) will make filling easier. Replace the
cap and close it. After every 20-30 Cycles
add salt into your mach until it fills up (approx.
1 kg).

1 2

3 4

SALT

Only add water to the salt compartment
on first use.

Use softener salt specifically produced for
use in dishwashers.

When you start your dishwasher, the salt
compartment is filled with water, therefore
put the softener salt in prior to starting your
machine.

If the softener salt has overflowed and you
do not start the machine immediately, run
a short washing program to protect your
machine against corrosion.

EN - 10

4.4. Test Strip

Run water through

the tap (1min.)

1

munite

Keep the strip in

the water (1sec)

1

second

Shake the strip. Wait (1min.)

1

munite

Set the hardness level of

your machine.

1
2
3
4
5
6

NOTE: The factory hardness level setting is “3”. If the water is well water or has a hardness
level above 90 dF, we recommend that you use filter and refinement devices.

4.5. Water Hardness Table

Level German dH French dF British dE Indicator

1 0-5 0-9 0-6 P1-9h LEDs are on.

2 6-11 10-20 7-14 P2-9h LEDs are on.

3 12-17 21-30 15-21 1/2-9h LEDs are on.

4 18-22 31-40 22-28 3h-9h LEDs are on.

5 23-31 41-55 29-39 6h-9h LEDs are on.

6 32-50 56-90 40-63 P1-6h-9h LEDs are on.

4.6. Water Softener System

The dishwasher is equipped with a water softener which reduces the hardness in the
mains water supply. To find out the hardness level of your tap water, contact your water
company or use a test strip (if available).

4.7. Setting

In order to change the salt level, follow the below steps:

• Open the door of the machine.

• Turn on the machine, and press the Programme button as soon as the machine is
turned on.

• Hold down the Programme button until all leds blink once.

• The machine will display the last setting.

• Set the level by pressing the Programme button.

• Switch off the machine to save the setting.

4.8. Detergent usage

Only use detergents specifically designed for domestic dishwashers. Keep your detergents
in cool, dry places out of reach of children.

Add the proper detergent for the selected program to ensure the best performance. The
amount of detergent needed depends on the cycle, load size, and soil level of dishes.

EN - 11

Do not fill detergent into the detergent
compartment more than required; otherwise
you can see whitish streaks or bluish layers
on glass and dishes and may cause glass
corrosion. Continued use of too much
detergent may cause machine damage.

Using little detergent can result in
poor cleaning and you can see whitish
streaksin hard water. See the detergent
manufacturer’s instructions for a further
information.

4.9. Filling the detergent

Push the latch to open the dispenser and
pour in the detergent. Close the lid and
press it until it locks in place. The dispenser
should be refilled just before the start of
each programme. If the dishes are heavily
soiled, place additional detergent in the pre-

wash detergent chamber.

DETERGENT

4.10. Using combined detergents

These products should be used according
to the manufacturer’s instructions.

Never put combined detergents into the
interior section or the cutlery basket.

Combined detergents contain not only
the detergent but also rinse-aid, salt
replacement substances and additional
components depending on the combination.

We recommend you do not use combined
detergents in short programmes.
Please use powder detergents in such
programmes.

If you encounter problems when using
combined detergents, please contact the
detergent manufacturer.

When you stop using combined detergents,
make sure that water hardness and rinse
aid settings are set to the correct level.

4.11. Rinse-aid usage

The rinse aid helps to dry the dishes without
streaks and stains. Rinse-aid is required for
stain-free utensils and clear glasses. The
rinse aid is automatically released during
the hot rinse phase. If rinse aid dosage

setting set too low, whitish stains remains
on dishes and dishes do not dry and
washed clean. If rinse aid dosage setting
set too height, you can see bluish layers on
glass and dishes.

4.12. Filling the rinse-aid and setting

To fill the rinse aid compartment, open
the rinse-aid compartment cap. Fill the
compartment with rinse aid to the MAX level
and then close the cap. Be careful not to
overfill the rinse aid compartment and wipe
up any spills.

In order to change the rinse aid level,
follow the below steps:

• Open the door of the machine.

• Turn on the machine, and press the
Programme button as soon as the
machine is turned on.

• Hold down the Programme button until
all leds blink twice. Rinse aid setting
follows water hardness setting.

• The machine will display the last setting.

• Change the level by pressing the
programme button.

• Switch off the machine to save the
setting.

The factory rinse aid level setting is “4”.
If the dishes are not drying properly or are

spotted, increase the level. If blue stains
form on your dishes, decrease the level.

Level Brightener Dose Indicator

1 Rinse-aid not

2 1 dose is

3 2 doses are

4 3 doses

5 4 doses

dispensed

dispensed

dispensed

dispensed

dispensed

P1-9h LEDs are on

P2-9h LEDs are on

1/2-9h LEDs are on

3h-9h LEDs are on

6h-9h LEDs are on

EN - 12

5. LOADING YOUR
DISHWASHER

For best results, follow these loading
guidelines.

Loading the household dishwasher up to
the capacity indicated by the manufacturer
will contribute to energy and water savings.

Manual pre-rinsing of tableware items leads
to increased water and energy
consumption and is not recommended
You can place cups, glasses, stemware,
small plates, bowls, etc. in upper basket.
Do not lean long glasses against one
another or they cannot remain steady and
may receive damage.
When placing long stem glasses and
goblets, lean them against the basket edge
or rack and not against other items.

Place all containers such as cups, glasses
and pots into the dishwasher with the
opening facing downwards otherwise water
can collect on items.

If there is cutlery basket in machine, you
are recommended to use the cutlery grid in
order to obtain the best result. Place all
large (pots, pans, lids, plates, bowls etc.)
and very dirty items in the lower rack.

WARNING: To avoid any possible
injuries, place long-handle and sharp­pointed knives with their sharp points facing
down or horizontally on the baskets.

Dishes and cutlery should not be placed
above each other.

WARNING: Take care not to obstruct

the rotation of spray arms.

WARNING: Make sure after loading
the dishes do not prevent opening the
detergent dispenser.

5.1. Recommendations
Remove any coarse residue on dishes
before placing the dishes in the machine.
Start the machine with full load.

Do not overload the drawers or place
dishes in the wrong basket.

EN - 13

Top basket
Fixed Rack

Upper basket racks have two positions:
open (a) and closed (b). You can place cups
on the racks to be washed. You can also
place long forks, knives and spoons on the
racks laterally.

b

a

EN - 14

5.2. Alternative basket loads
Lower basket

Upper basket

Incorrect Loads

Incorrect loading can cause poor washing
and drying performance. Please follow the
manufacturer's recommendations for a good
performans result.

Unsuitable items for dishwashing

• Cigarette ashes, candle leftovers,
polish, paint, chemical substances, iron­alloy materials.

••Forks, spoons and knives with wooden,
bone, ivory or nacrecoated handles;
glued items, items soiled with abrasive,
acidic or base chemicals.

Temperature-sensitive plastics, copper
or tincoated containers.

• Aluminium and silver objects.

• Some delicate glasses, ornamental
printed porcelains; some crystal items,
adhered cutlery, lead crystal glasses,
cutting boards, synthetic fibred items.

• Absorbent items such as sponges or
kitchen rugs.

IMPORTANT: In future, purchase

dishwasher-proof kitchenware.

Important Note for Test Laboratories

For detailed information required for tests
according to EN normatives and a softcopy
of the manual, please send the model name
and serial number to the following address:

EN - 15

6. PROGRAMME TABLE

P1 P2 P3 P4 P5

Program

Name:

Type of Soil:

Level of Soil: Medium Heavy Heavy Medium Light Light

Amount of
Detergent:

A: 25 cm3

B: 15 cm3”

Program
Duration

(h:min)

Electiricity

consumption

(kWh/cycle)

Water

consumption

(l/cycle)

Eco

Standard

program for

normally

soiled daily
using dishes
with reduced

energy

and water

consumptions.

A A A A A -

03:25 01:57 01:25 - 01:57 00:50 00:30 00:15

0.923 1.700 1.450 - 1.700 1.100 0.740 0.020

12.0 17.2 11.9 - 17.2 12.0 12.4 4.5

Intensive 65°C

(Model depending)

Suitable for

heavily soiled

dishes.

Auto

(Model depending)

Auto program

for heavily soiled

dishes.

Super 50’ Quick 30’ Prewash

Suitable for

normally

soiled daily

dishes

with faster

program.

Suitable

for lightly

soiled

dishes and

quick wash.

Suitable

to rinse

dishes

that you

plan to

wash
later.

• The program duration may change according to the amount of dishes, the water
temperature, the ambient temperature and selected additional functions.

• Values given for programmes other than the eco programme are indicative only

• If your model has turbidity sensor, it has Auto program instead of Intensive program.

• Eco programme is suitable to clean normally soiled tableware, that for this use, it is the
most efficient programme in terms of its combined energy and water consumption, and
that it is used to assess compliance with the EU ecodesign legislation.

• Washing tableware in a household dishwasher usually consumes less energy and
water in the use phase than hand dishwashing when the household dishwasher is used
according to the manufacturer’s instructions.

• Only use powder detergent for short programs.

• Short programs do not include drying.

• To assist drying, we recommend slightly opening the door after a cycle is complete.

• You can access the product database where the model information is stored by reading
the QR code on the energy label.

NOTE: According to regulations 1016/2010 and 1059/2010, Eco program energy
consumption values may differ. This table is in line with regulations 2019/2022 and
2017/2022.

EN - 16

7. THE CONTROL PANEL

i

2

1

ii

3 4

iv

vi

iii

1. On/Off button

2. Programme Selection Button
i. Programme Leds

3. Half Load Button
ii. Half Load Led

4. Delay Button
iii. Delay Leds
iv. Salt Indicator
v. Rinse Aid Indicator
vi. End of Programme Indicator

1. On/Off Button

Switch the machine on by pressing On/Off
button. When machine is on, the End Of
Programme Indicator (vi) will illuminate.

time is cancelled.

v

NOTE: If you decide not to start the

selected programme, please see the
"Changing a Programme" and "Cancelling a
Programme" sections.

NOTE: When there is insu󰀩cient

softening salt, the Salt Lack Warning
Indicator (iv) will illuminate to indicate the

salt chamber needs lling.

NOTE: When there is insu󰀩cient rinse

aid, the Rinse Aid Lack Warning Indicator
(v) will illuminate to indicate the rinse aid

chamber needs illing.

7.1 Changing a Programme

Follow the steps below to change a
programme while in operation.

2. Programme Selection Button

Select a suitable programme for your
dishes by pressing Programme

Selection button. The Programme Led (i)
corresponding to the selected programme
will illuminate and the End Of Programme
Indicator (vi) will switch off. The programme
will start automatically when the door is
closed.

3. Half Load Button

Press the Half Load button to reduce the
duration of the selected programme, and
therefore decrease your energy and water
consumption. When Half Load option is
selected, Half Load led (ii) will illuminate.

4. Delay Button

Press the Delay button to delay the start
time of a programme for 3, 6 or 9 hours.
Pressing once will delay the start time for 3
hours, pressing twice for 6 hours, and three
times for 9 hours. Press the Delay Timer
button to change or cancel the delayed start
time. The Delay led (iii) corresponding to
the remaining delay duration (3h, 6h, 9h)
will be on. If you switch off the machine
after activating the delay time, the delayed

EN - 17

Open the door and select a new

programme using the Programme

Selection button.

After closing the door, the new

programme will resume the course

of the old programme.

NOTE: Open the door slightly at first to
stop a programme before it is complete in
order to avoid water spillage.

7.2 Cancelling a Programme

Follow the steps below to cancel a
programme while in operation.

When the door of your machine is

opened, the light corresponding

to the most recently selected

programme will illuminate.

Press and hold the Programme Selection

button for 3 seconds. The End Of

Programme Indicator will flash and the

programme light will switch off.

Buzzer Sound Control

To change the buzzer sound level, follow
the below steps:

1. Open the door and press Programme (2)
and Half Load (3) buttons simultaneously
for 3 seconds.

2. When sound setting is recognized,
buzzer gives a long sound and machine will

display last set level, from “S0” to “S3”.

3. To decrease sound level press
Programme (2) button. To increase sound
level, press Half Load (3) button.

4. When voice level is changed,
corresponding leds shown below table
illuminate.

The water discharge process will start

after the door of the machine is closed

and will continue for 30 seconds.

A buzzer will sound 5 times when a

programme is cancelled and the End Of

Programme Indicator will illuminate.

7.3 Switching the Machine Off

The End Of Programme Indicator will illuminate

when a programme is complete. A signal will also

sound 5 times. You can then switch your machine off

using the Power On/Off button.

Disconnect the plug and turn off the

water tap.

NOTE: Do not open the door before the

programme is complete.

NOTE: If the door of the machine is
opened or the power is cut off while a
programme is in operation, the programme
will continue when the door is closed or the
power returns.

NOTE: If the power is cut or the
machine door is opened during the drying
process, the programme will terminate.
Your machine will now be ready for a new
programme selection.

Voice
Levels

S0 X

S1 X X

S2 X X X

S3 X X X X

1/2 3h 6h 9h

Leds

5. To save the selected sound level, turn o󰀨

the machine.

’’S0’’ level means all voices are o󰀨. Factory

setting is “S3.

Save Power Mode

To activate or deactivate save power mode,
follow the below steps:

1. Open the door and press Half Load (3)
and Delay (4) buttons simultaneously for 3
seconds.

2. After 3 seconds, the machine will display
last setting.

3. When Save Power Mode is activated,
P1, P2, 1/2 leds illuminate. On this mode,
interior lights will turn off 4 minutes after the
door is opened, and the machine will turn
off after 15 minutes of no activity in order to
save energy.

4. When Save Power Mode is deactivated
P1, P2 leds illuminate. If Save Power Mode
is deactive, interior lights will be on as long
as the door is open, and the machine will
always be on unless it is turned off by user.

EN - I8

5. To save the selected setting, turn off the
machine.

In factory setting, Save Power Mode is
active.

Infoled 2.1 (Model Dependent)

LED Indicator State of the Machine

Red, continuous

Red, flashing A program is cancelled.

The machine is running a
program.

Red, flashing
rapidly

Green, continuous A program is finished.

The machine has a fault. Refer
to section "Automatic fault

warnings and what to do".

EN - 19

8. CLEANING AND
MAINTENANCE

Cleaning your dishwasher is important to
maintain the machine’s service life
Make sure that the water softening setting
(If available) is done correctly and correct
amount of detergent is used to prevent
limescale accumulation. Refill the salt
compartment when the salt sensor light
comes on.

Oil and limescale may build up in your
Dishwasher over time. If this occurs:

• Fill the detergent compartment

but do not load any dishes. Select
a programme which runs at high
temperature and run the Dishwasher
empty. If this does not clean your
Dishwasher sufficiently, use a
cleaning agent designed for use with
dishwashers.

• To extend the life of your dishwasher,

clean the appliance regularly on each
month

• Wipe the door seals regularly with a

damp cloth to remove any accumulated
residue or foreign objects.

8.1. Filters

Clean the filters and spray arms at least
once a week. If any food waste remains
or foreign objects on the coarse and
fine filters, remove them and clean them
thoroughly with water.

Micro Filter b) Coarse Filter

a)
c) Metal Filter

To remove and clean the filter combination,
turn it counter clockwise and remove it by
lifting it upwards (1).Pull the coarse filter out
of the micro filter (2).Then pull and remove
the metal filter (3).Rinse the filter with lots of
water until it is free of residue. Reassemble
the filters. Replace the filter insert, and

rotate it clockwise (4).

• Never use your dishwasher without a
filter.

• Incorrect fitting of the filter will reduce
the washing effectiveness.

• Clean filters are necessary for proper
running of the machine.

8.2. Spray arms

Make sure that the spray holes are not
clogged and that no food waste or foreign
object is stuck to the spray arms. If there is
any clogging,remove the spray arms and
clean them under water. To remove the
upper spray arm undo the nut holding it in
position by turning it clockwise and pulling
it downwards. Make sure that the nut is
properly tightened when refitting the upper

spray arm.

1 2

3 4

c

b

a

EN - 20

8.3 Drain Pump

Large food residues or foreign objects
which were not captured by the filters may
block the waste water pump. The rinsing
water will then be above the filter.

Warning Risk of cuts!

When cleaning the waste water pump,
ensure that you do not injure yourself
on pieces of broken glass or pointed
implements.

In this case:

1. First always disconnect the appliance
from the power supply.

2. Take out baskets.

3. Remove the filters.

4. Scoop out water, use a sponge if

required.

5.Check the area and remove any foreign
objects.

6. Install filters.

7. Re-insert baskets.

EN - 21

9. TROUBLESHOOTING

FAULT POSSIBLE CAUSE TROUBLESHOOTING

Your Dishwasher is not plugged in. Plug your Dishwasher in.

The programme does

not start.

Water remains inside

the machine.

Machine stops during

washing.

Shaking and hitting

noises are heard during

a wash operation.

Your Dishwasher is not switched on.

Fuse blown. Check your indoor fuses.

Water inlet tap is closed. Turn on the water inlet tap.

Your Dishwasher door is open. Close the Dishwasher door.

Water inlet hose and machine filters

The programme is not finished yet. Wait until the programme is finished.

The spray arm is hitting the dishes in

Dishes placed incorrectly, sprayed

water not reaching affected dishes.

are clogged.

Water drain hose is clogged or

Dishes leaning each another.

twisted.

The filters are clogged. Clean the filters.

Power failure. Check mains power.

Water inlet failure. Check water tap.

the lower basket.

Switch your Dishwasher on by pressing the

Check the water inlet hose and machine

filters and make sure they are not clogged.

Check the drain hose, then either clean or

Move or remove items blocking the spray

Place dishes as instructed in the section on

On/Off button.

untwist it.

arm.

Do not overload baskets.

loading your dishwasher.

Partial food wastes

remain on the dishes.

Not enough detergent used.

Wrong wash programme selected.

Spray arms clogged with food waste.

Filters or water drain pump clogged

or filter misplaced.

EN - 22

Use the correct amount of detergent, as

instructed in the programme table.

Use the information in the programme table

to select the most appropriate programme.

Clean the holes in the spray arms with thin

Check the drain hose and filters are

objects.

correctly fitted.

FAULT POSSIBLE CAUSE TROUBLESHOOTING

Whitish stains remains

on dishes.

Dishes do not dry.

Rust stains form on the

dishes.

Detergent remains in the

detergent compartment.

Not enough detergent used.

Rinse aid dosage and/or water

softener setting set too low.

High water hardness level. Increase water softerner level and add salt.

Salt compartment cap not closed

Drying option is not selected. Select a programme with a drying option.

Rinse aid dosage set too low. Increase rinse aid dosage setting.

Stainless-steel quality of the dishes

High level of salt in wash water.

Salt compartment cap not closed

Dishwasher while filling it with salt.

Detergent was added when the

detergent compartment was wet.

properly.

is insufficient.

properly.

Too much salt spilled in the

A poor mains grounding. Consult a qualified electrician immediately.

Use the correct amount of detergent, as

instructed in the programme table.

Increase rinse aid and/or water softener

Check that the salt compartment cap is

Use only dishwasher-proof sets.

Adjust the water hardness level using water

Check that the salt compartment cap is

Use funnel while filling salt to the

compartment to avoid spillage.

Make sure detergent compartment is dry

level.

closed properly.

hardness table.

closed properly.

before use.

EN - 23

AUTOMATIC FAULT WARNINGS AND WHAT TO DO

TROUBLE CODE POSSIBLE FAULT WHAT TO DO

P1 P2 1/2 3h 6h

Water inlet system

failure

Make sure the water inlet tap is open

and water is flowing.

Separate the inlet hose from the tap and

clean the filter of the hose.

Contact for service if the error continues.

Pressure system

failure

Continuous water

input

Inability to

discharge water

Faulty heater Contact for service.

Overflow

Faulty electronic

card

Overheating Contact for service.

Faulty heater

sensor

Contact for service.

Close the tap and contact for service.

Water discharge hose and filters may

If the error continues, contact for

Unplug the machine and close the tap.

be clogged.

Cancel the programme.

service.

Contact for service.

Contact for service.

Contact for service.

Contact for service.

Hihg voltage

failure

Low voltage failure Contact for service.

Contact for service.

EN - 24

The installation and repairing procedures should always carried out by the Authorised
Service Agent in order to avoid possible risks. The manufacturer shall not be held liable
for damages that may arise from procedures carried out by unauthorised persons. Repairs
may be carried out by technicians only. If a component has to be replaced, ensure that only
original spare parts are used.

Improper repairs or use of non-original spare parts may cause considerable damage and
put the user at considerable risk.

Contact information for your customer service can be found on the back of this document.

Function-relevant genuine spare parts according to the corresponding Ecodesign order can
be obtained from Customer Service for a period of at least 10 years from the date on which
your appliance was placed on the market within the European Economic Area.

EN - 25

WARRANTY TERMS & CONDITIONS

1. These warranty conditions apply exclusively to the original

buyer

and for

domestic use

of the appliance in

3.

9.

SERVICE

TERMS

EXQUISIT

1.

4.

5.

For service

→ E

XQUISIT

www.domest.nl

- see service

Buyer

→

Name_____________________________________________________________________________

City________________________________________________________________________________

I

mporter

→ DOMEST M

ULTIBRAND SALES & SERVICES

B.V

E-mail: [email protected]

the Netherlands. If the appliance is resold from user to user, the warranty becomes null and void.
The warranty only applies if, in the event of a warranty claim, this warranty certificate with the original

2.
purchase invoice is shown by the original buyer.
No guarantee shall apply to defects caused by: damage, rough or injudicious handling, negligence on the
part of the user, use of the appliance at an incorrect voltage or use for a purpose other than that for which it
was supplied. Nor can the warranty be invoked when the rating plate with serial number has been changed
or removed and/or when the device has been worked on by unqualified persons.

4.

Not covered under the terms of this warranty: glass(ceramic), lighting, plastic/metal parts and/or
accessories (i.e. filters, grills, pan supports), wire baskets and/or separation partitions, lacquer and/or
enamel damage.

5.

The warranty period commences on the day of purchase and covers:
A two-year guarantee on the entire device and its electrical parts such as thermostat, thermal protection,
relay, ventilation fan, transformer, switch, etc. with the exception of all parts mentioned under 4.

6.

The warranty only covers the replacement of defective- or damaged parts in accordance with the stated
responsibility in these warranty conditions.

7.

Call-out charges, labour costs, transport and/or packaging costs as well as the transportation risk (for
equipment that can only be repaired in our service department) are not covered by the guarantee and will
be charged to the user. Please also read the 'Service Terms' below in which, among other things,
calculation of call-out charges and labour costs are specified.
P.S. Repair costs must be paid directly in cash. If invoicing of the mechanic’s costs is required, please take
into account that additional administration costs will be charged.

8.

We are not responsible for any work- and/or repair costs carried out by third parties, not commissioned by
by us. Nor are we, at any time, responsible for any (extra) costs and/or any consequences hereof, in any
case, directly or indirectly resulting from a malfunction, defect or injudicious use of the device caused by a
3rd party not deployed by Exquisit, its importer and/or suppliers.
Replacement of parts does not extend the original warranty period.

Do not use damaged appliances upon receipt, but report this immediately to your supplier.
It is not possible to return damaged, used appliances!

2.

During the first 24 months after the date of purchase on the original
invoice no costs will be charged for services which are covered by these
applicable warranty terms and conditions.

3.

After a warranty period of two years, starting on the date of purchase on the original invoice,
costs wil be charged for:
a. Call-out costs
b. Labour costs
c. All replaced parts
In case of a visit to the customer all costs and materials used, must be paid directly in cash in accordance with
the stipulations stated in point 7 in the Warranty Terms & Conditions and in points 2-4 in the Service Terms
Exquisit, regardless of the nature of the work.
Dispatch of any parts will always take place under the conditions of cash on delivery, C.O.D.

Phone 0314 - 362244 (optie 2)
Fax 0314 - 378232

E-mail: [email protected]

Address____________________________________________________________________________

Purchase___________________________________________________________________________

.

J.F.Kennedylaan 101b 7001CZ Doetinchem NL

Phone 0314 - 362244
Fax 0314 - 378232

www.frilec.nl

52253525 R35
