27" & 30" WARMER DRAWER INSTALLATION INSTRUCTIONS
INSTALLATION AND SERVICE MUST BE PERFORMED BY A QUALIFIED INSTALLER.
IMPORTANT: SAVE FOR LOCAL ELECTRICAL INSPECTOR'S USE.
READ AND SAVE THESE INSTRUCTIONS FOR FUTURE REFERENCE.
FOR YOUR SAFETY: Do not store or use gasoline or other flammable vapors and liquids in the
vicinity of this or any other appliance.
GENERAL INFORMATION
The Warmer Drawer can be used: As a stand alone appliance or as a combination Warmer Drawer with a built-in oven
mounted above
IMPORTANT: The warmer drawer must be installed on a surface leveled from left to right, rear to front and the surface
must be capable of supporting 100 pounds (45 Kg).
Warmer Drawer Dimensions
NOTE: A 60" (152 cm) long cable is supplied with the
Warmer Drawer.
Stand Alone Installation
C
60" (152 cm)
Cord
IMPORTANT: The Warmer Drawer runs off a single
phase three-wire 120 volt, 60 hertz, AC only electrical
supply with ground.
Combination Warmer Drawer/
30" (76 cm) Built-in Oven Installation
Caution: Two 3" (7,6 cm) wide X 3/
4" (1,9 cm) thick planks have to be
installed and they should be able to
support 200 pounds. (90,7 Kg)
Warmer Drawer
A
Warmer Drawer
Cutout
D
Minimum distance to floor
41/2" (11,4 cm)
B
F
E
FLOOR
A. HEIGHT B. WIDTH C. DEPTH
27" Models 10" (25,4 cm) 27" (68,6 cm) 23 3/8" (59.4 cm)
30" Models 10" (25,4 cm) 30" (76,2 cm) 23 3/8" (59.4 cm)
D. CUTOUT E. CUTOUT F. CUTOUT
HEI GHT WIDTH DEPTH
27" Models- Min. 8
Max. 8
30" Models- Min. 8
Max. 8
3
/
8" (21,3 cm) 25
5
/
8" (21,9 cm)* 25
3
/
8" (21,3 cm) 28
5
/
8" (21,9 cm)* 28 3/4" (73 cm) 24" (61 cm)
1
/
2 " (64,8 cm) 23 5/8" (60 cm)
3
/
4 " (65,4 cm) 24" (61 cm)
1
/
2 " (72,4 cm) 23 5/8" (60 cm)
29½"
(74.9 cm)
A
B
H* =10-1/8" (25.7 cm) Min. is a Critical dimension
and must be applied.
C
E
F
G
D
A. HEIGHT B. WIDTH C. DEPTH
27" Models 10" (25,4 cm) 27" (68,6 cm) 23 3/8" (59.4 cm)
30" Models 10" (25,4 cm) 30" (76,2 cm) 23 3/8" (59.4 cm)
D. CUTOUT E. CUTOUT F. CUTOUT G. HEIGHT
HEI GHT WIDTH DEPTH
3
27" - Min. 8
Max. 8
30" -Min. 8
Max. 8
/
8" (21,3 cm) 25½ " (64,8 cm) 23 5/8" (60 cm) 1½" (3.8 cm)
5
/
8" (21,9 cm) 25¾ " (65,4 cm) 24" (61 cm)
3
/
8" (21,3 cm) 28½ " (72,4 cm) 23 5/8" (60 cm) 1½" (3.8 cm)
5
/
8" (21,9 cm) 28¾" (73 cm) 24" (61 cm)
Depends on critical
dimension H
Depends on critical
dimension H
Bottom of oven cutout
H*
* Note: It is also possible to install this warmer drawer in a
height opening of 9¼" (23.5 cm). Please refer to page 3
for complete instructions.
Printed in United States
P/N 318201806 (0503) Rev. A
English – pages 1-4
Español – páginas 5-8
Français – pages 9-12
1
27" & 30" WARMER DRAWER INSTALLATION INSTRUCTIONS
Important Notes to the Installer
1. Read all the instructions contained in these installation
instructions before installing appliance.
2. Remove all packing material from the appliance before
connecting the electrical supply.
3. Observe all governing codes and ordinances.
4. Be sure to leave these instructions with the consumer.
Important Note to the Consumer
Keep these instructions for future reference.
IMPORTANT SAFETY
INSTRUCTIONS
• Be sure your appliance is installed and plugged
into a 120 Volt grounded outlet.
• This appliance must be electrically grounded in
accordance with the National Electrical Code ANSI/
NFPA No. 70—latest edition in the United States,
or CSA C22.1, Part 1 in Canada, and local code
requirements.
Tools You Will Need
Phillips® Screwdriver
Pencil
Ruler or Tape Measure and Straight-edge
Hand Saw or Saber Saw
Level
Warmer Drawer Installation
A. Standard installation (see cutout dimensions on
page 1).

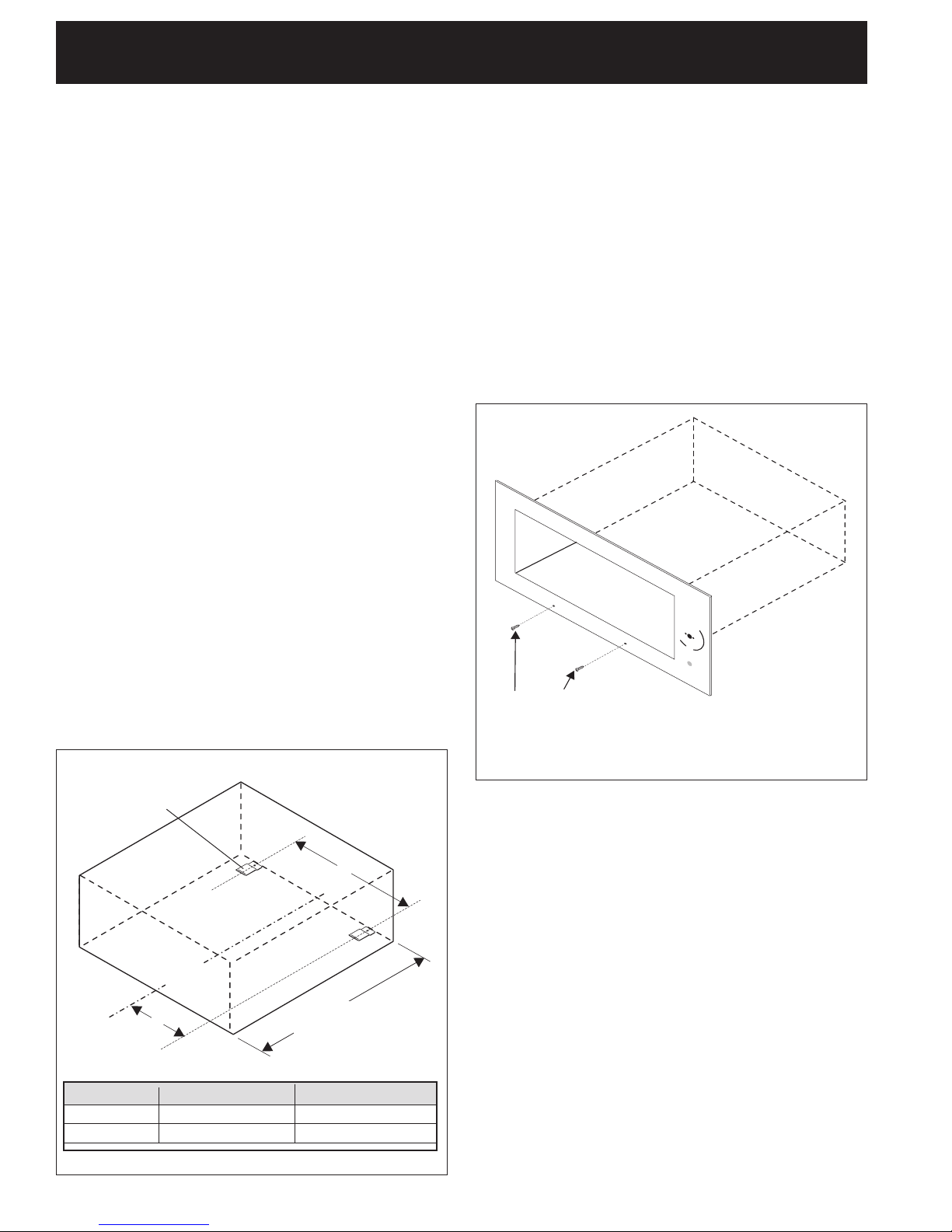

Anti-tip Bracket
1. Locate the 2 anti-tip brackets supplied as shown on
figure 1. Fix them using 2 of the 4 black head
screws (10-16 X 1¼") supplied.
2. Slide the drawer into the cutout opening until the
front frame of the drawer is flush against the
cabinet. Be careful not to pinch the electrical cord.
3. Remove the drawer as instructed in the Use & Care
Guide and secure the drawer housing to the cabinet
using the 2 black head screws (10-16 X ¾") supplied
(see Figure 2). Do not overtighten screws.
4. The 60" (152 cm) appliance power cord can now be
connected into the 120 Volt outlet.
5. Proceed with mounting the built-in oven above the
drawer (if applicable). Follow the installation
instructions provided with the built-in oven. Make
sure to use the anti-tip brackets supplied with the
built-in oven.
OFF
HI
LO
MED
Use the black head screws
supplied to attach the drawer
to the front of the cabinet.
Center
Line
A
AB
27" Models 10 31/32" (27,9 cm) 21 15/16" (55,7 cm)
30" Models 12 21/32" (32,2 cm) 25 5/16" (64,3 cm)
Figure 1
24" (64.3 cm) Max.
23 5/8" (60 cm) Min.
Figure 2
B
2
27" & 30" WARMER DRAWER INSTALLATION INSTRUCTIONS
B. Installation for a coutout height of 9¼ (23.5 cm)
1. Locate the 2 anti-tip brackets and the 2 front
supports supplied as shown on figure 3. Fix them
using the 4 black head screws (10-16 X 1¼")
supplied
2. Install the 4 spacers (Figure 4) supplied under drawer
as shown in figure 5 using the 4 screws (10-24 X 5/8").
Install two spacers on each side of drawer.
3. Slide the drawer into the cutout opening until the
front frame of the drawer is flush against the
cabinet. Be careful not to pinch the electrical cord.
4. Remove the drawer as instructed in the Use & Care
Guide and secure the drawer housing to the cabinet
using the 2 black head screws (8-18 X ½") supplied
(see Figure 2). Do not overtighten screws.
5. The 60" (152 cm) appliance power cord can now be
connected into the 120 Volt outlet.
6. Proceed with mounting the built-in oven above the
drawer (if applicable). Follow the installation
instructions provided with the built-in oven. Make
sure to use the anti-tip brackets supplied with the
built-in oven.
SPACER
SCREW
Figure 4
SPACER
Anti-tip Bracket
Front Support
7" (17.8 cm)
12 21/32"
(32.15 cm)
14"
(35.6 cm)
Center
Line
Figure 3
refer to B
on page 2
24" (64.3 cm) Max.
23 5/8" (60 cm) Min.
Use the screws supplied to fix
the drawer support
Figure 5
3
NOTES
27" & 30" WARMER DRAWER INSTALLATION INSTRUCTIONS
4
INSTRUCCIONES DE INSTALACIÓN PARA EL CAJÓN CALENTADOR DE 27" & 30"
LA INSTALACIÓN Y EL SERVICIO DEBEN SER EJECUTADOS POR UN INSTALADOR CALIFICADO.
IMPORTANTE: GUARDE ESTAS INSTRUCCIONES PARA EL USO DEL INSPECTOR LOCAL DE
ELECTRICIDAD. LEA Y GUARDE ESTAS INSTRUCCIONES PARA FUTURAS REFERENCIAS.
PARA SU SEGURIDAD: No almacene o use gasolina u otros vapores y líquidos combustibles
cerca a éste o a cualquier otro electrodoméstico.
INFORMACIÓN GENERAL
El cajón calentador puede ser usado:
• Como unidad independiente
• En una combinación entre el cajón calentador y el horno integrado y montado por encima del cajón
IMPORTANTE: El cajón calentador debe de estar instalado con una surperficie llana, de la izquierda a la derecha, de la
parte de atrás al frente. La superficie debe poder sostener 100 libras (45 Kg).
Dimensiones del cajón calentador
NOTA: Un cable de 60" (152 cm) de largo es
suministrado con el cajón calentador.
Instalación de la unidad independiente
C
Cable de 60"
(152 cm)
IMPORTANTE: El cajón calentador funciona con un
suministro de energía eléctrica de corriente alterna, de
tres cables, de una sola fase, de 120 voltios, 60 hertz
con línea a tierra.
Instalación de la combinación cajón
calentador y horno de 30" (76 cm) integrado
Precaución: Dos tablas de 3"(7,6
cm) por 3/4" (1,9 cm) necesitan ser
instaladas y deberán soportar 200
libras (90,7 Kg)
B
D
Distancia Minima del suelo
4 1/2" (11,4 cm)
F
E
Cajón Calentador
A
Abertura del Cajón
calentador
SUELO
A. Alto B. Ancho C. Largo
Modelos 27" 10" (25,4 cm) 27" (68,6 cm) 23 3/8" (59.4 cm)
Modelos 30" 10" (25,4 cm) 30" (76,2 cm) 23 3/8" (59.4 cm)
D. Altura de E. Ancho de la F. Largo de
la ab ert ura abertura la abertura
Modelos 27"- Mín. 8
Máx. 8
Modelos 30"- Mín. 8
Máx. 8
3
/
8" (21,3 cm) 25
5
/
8" (21,9 cm)* 25
3
/
8" (21,3 cm) 28
5
/
8" (21,9 cm)* 28 3/4" (73 cm) 24" (61 cm)
1
/
2 " (64,8 cm) 23 5/8" (60 cm)
3
/
4 " (65,4 cm) 24" (61 cm)
1
/
2 " (72,4 cm) 23 5/8" (60 cm)
29½"
(74.9 cm)
A
B
H*= 10-1/8" (25.7 cm) Min. es una dimensión
crítica y necesita ser respetada.
C
E
F
H*
G
D
A. Alto B. Ancho C. Largo
Modelos 27" 10" (25,4 cm) 27" (68,6 cm) 23 3/8" (59.4 cm)
Modelos 30" 10" (25,4 cm) 30" (76,2 cm) 23 3/8" (59.4 cm)
D. Altura de E. Ancho de F. Largo de G. Alto
la aber tur a la abertura la abertura
3
27" - Mí n. 8
Máx. 8
30" - Mín. 8
Máx. 8
/
8" (21,3 cm) 25½ " (64,8 cm) 23 5/8" (60 cm) 1½" (3.8 cm)
5
/
8" (21,9 cm) 25¾ " (65,4 cm) 24" (61 cm)
3
/
8" (21,3 cm) 28½ " (72,4 cm) 23 5/8" (60 cm) 1½" (3.8 cm)
5
/
8" (21,9 cm) 28¾" (73 cm) 24" (61 cm)
Depende de la
dimensión crítica H
Depende de la
dimensión crítica H
Parte inferior del horno
* Nota: Es tambien posible de instalar este cajón calentdor en una altura de abertura de
9¼" (23.5 cm). Por favor referese a la pagina 7 para instrucciones completas.
Imprimido en los Estados Unidos
P/N 318201806 (0503) Rev. A
English – pages 1-4
Español – páginas 5-8
5
Français – pages 9-12
INSTRUCCIONES DE INSTALACIÓN PARA EL CAJÓN CALENTADOR DE 27" & 30"
Notas importantes para el instalador
1. Lea todas las instrucciones de instalación antes de instalar
el electrodoméstico.
2. Retire todos los materiales de empaque del
electrodoméstico antes de conectar la fuente de energía.
3. Observe todos los códigos y leyes del gobierno
4. Asegúrese de dejarle estas instrucciones al consumidor.
Nota importante para el consumidor
Guarde estas instrucciones para futura referencia.
INSTRUCCIONES
IMPORTANTES DE
SEGURIDAD
• Asegúrese de que su electrodoméstico está instalado
y conectado en un tomacorriente de 120 voltios con
tierra.
• Este electrodoméstico debe ser puesto eléctricamente
a tierra de acuerdo con el Código Nacional Eléctrico
ANSI/NFPA No 7— de la última edición de los Estados
Unidos, o la CSA C22.1, Parte 1 en Canadá, y con los
requisitos de códigos locales.
Herramientas que usted necesita
Destornillador de estrella (Phillips)
Lápiz
Regla o cinta medidora y regla recta
Serrucho manual o serrucho de sable
Nivel de burbuja
1. Instale los 2 brackets anti-volteo como muestro la figura 1.
Instále los usando 2 de los 4 tornillos negros (10-16 X 1¼")
suministrados.
2. Deslice el cajón hacia dentro de la abertura hasta que el
marco frontal del cajón esté a ras contra el gabinete.
Tenga cuidado de no pinchar el cable eléctrico.
3. Remover el cajón como indica el manual de uso y cuidado
asegure el marco contra el gabinete utilizando los tornillos
negros (10-16 X ¾"). (vea la Figura 2). No apriete demasiado
los tornillos.
4. El cable de 60" (152 cm) del electrodoméstico puede ahora
conectarse en un tomacorriente de 120 voltios con tierra.
5. Proceda con el montaje del horno integrado por encima del
cajón (si es el caso). Siga las instrucciones provistas con el
horno integrado. Asegúrese de usar las abrazaderas
antideslizantes provistas con el horno integrado.
O
F
F
H
I
LO
M
E
D
Instalación del cajón calentador
A. Instalación estandard:
Brackets
anti-volteo
B
línea
central
A
AB
Modelos 27" 10 31/32" (27,9 cm) 21 15/16" (55,7 cm)
Modelos 30" 12 21/32" (32,2 cm) 25 5/16" (64,3 cm)
Figura 1
24" (64.3 cm) Max.
23 5/8" (60 cm) Min.
Utilizar los tornillos para fijar el
cajón al frente del gabinete.
Figura 2
6
INSTRUCCIONES DE INSTALACIÓN PARA EL CAJÓN CALENTADOR DE 27" & 30"
B. Instalación del cajón calentador con una abertura de
9¼ (23.5 cm)
1. Localice los 2 brackets anti-volteo y los 2 apoyos a nteriores
suministrados como mostrado en la figura 3. Instále los
usando los 4 tornillos negros (10-16 X 1¼") suministrados.
2. Instale los 2 apoyos (Figura 4) suministrado con el
cajón como mostrado en la figura 5 usando los 4
5
tornillos (10-24 X
/8") suministrados. Instale dos
apoyos en cada lado del cajón.
3. Deslice el cajón hacia dentro de la abertura hasta que el
marco frontal del cajón esté a ras contra el gabinete.
Tenga cuidado de no pinchar el cable eléctrico.
4. Remover el cajón como indica el manual de uso y cuidado
asegure el marco contra el gabinete utilizando los tornillos
negros (8-18 X ½"). (vea la Figura 2). No apriete
demasiado los tornillos.
5. El cable de 60" (152 cm) del electrodoméstico puede
ahora conectarse en un tomacorriente de 120 voltios con
tierra.
6. Proceda con el montaje del horno integrado por encima
del cajón (si es el caso). Siga las instrucciones provistas con
el horno integrado. Asegúrese de usar las abrazaderas
antideslizantes provistas con el horno integrado.
APOYO
TORNILLO
Figura 4
APOYO
Brackets
anti-volteo
Apoyo anterior
7" (17.8 cm)
12 21/32"
(32.15 cm)
14"
(35.6 cm)
línea
central
Figura 3
Referir a B
a la página 6
24" (64.3 cm) Max.
23 5/8" (60 cm) Min.
Utilice los tornillos suministrados para instalar
los apoyos del cajón
Figura 5
7
INSTRUCCIONES DE INSTALACIÓN PARA EL CAJÓN CALENTADOR DE 27" & 30"
NOTAS
8
INSTRUCTIONS D’INSTALLATION POUR LE TIROIR-RÉCHAUD DE 27" & 30"
L’INSTALLATION ET L’ENTRETIEN DOIVENT ÊTRE EFFECTUÉS PAR UN INSTALLATEUR
COMPÉTENT. IMPORTANT : CONSERVEZ CES INSTRUCTIONS POUR L’INSPECTEUR D’ÉLECTRICITÉ
LOCAL. LISEZ ET CONSERVEZ CES INSTRUCTIONS POUR RÉFÉRENCES ULTÉRIEURES.
POUR VOTRE SÉCURITÉ: N’entreposez et n’utilisez pas d’essence ou autres gaz et
liquides inflammables à proximité de cet appareil ou de tout autre appareil ménager.
RENSEIGNEMENTS GÉNÉRAUX
Ce tiroir-réchaud peut être utilisé comme:
• Appareil autonome
• Tiroir-réchaud combiné à un four encastré superposé
IMPORTANT: Le tiroir-réchaud doit être installé sur une surface de niveau, de gauche à droite et de l'arrière à l'avant. La surface
doit pouvoir supporter 100 lbs (45 Kg).
Warmer Drawer Dimensions
NOTE: Un câble de 60" (152 cm) est fourni avec le tiroir-
réchaud.
Installation pour appareil autonome
IMPORTANT: Le tiroir-réchaud fonctionne seulement
avec un circuit électrique mis à la terre à 3 fils de 120
volts, monophasé, 60 Hz CA.
D
Distance minimale du
plancher 41/2" (11,4 cm)
C
B
F
E
Tiroir-réchaud
A
Découpage pour
tiroir-réchaud
Cordon de
60" (152 cm)
four encastré de 30" (76 cm)
Attention: Deux planches de 3" (7,6
cm) de large X 3/4" (1,9 cm) d'épais
doivent être installées et elles doivent
être en mesure de supporter un
poids de 200 lbs. (90,7 Kg)
29½"
(74.9 cm)
A
B
C
E
F
Bas du découpage pour
le four
H*
G
D
PLANCHER
H* =10 1/8" (25.7 cm) Min. est une dimension
critique et doit être respectée.
Combiné tiroir-réchaud/
A. Hauteur B. Largeur C. Profondeur
Modèles 27" 10" (25,4 cm) 27" (68,6 cm) 23 3/8" (59.4 cm)
Modèles 30" 10" (25,4 cm) 30" (76,2 cm) 23 3/8" (59.4 cm)
D. Hauteur du E. Largeur du F. Profondeur
découpage découpage du découpage
Modèles 27"- Min. 8
Max. 8
Modèles 30"- Min. 8
Max. 8
3
/
8" (21,3 cm) 25
5
/
8" (21,9 cm)* 25
3
/
8" (21,3 cm) 28
5
/
8" (21,9 cm)* 28 3/4" (73 cm) 24" (61 cm)
1
/
2 " (64,8 cm) 23 5/8" (60 cm)
3
/
4 " (65,4 cm) 24" (61 cm)
1
/
2 " (72,4 cm) 23 5/8" (60 cm)
* Note : c'est aussi possible d'installer ce tiroir réchaud dans une overture de hauteur de
9¼" (23,5 cm). S'il vous plaît référez-vous à la page 11 pour des instructions complètes.
Imprimé aux États-Unis
A.Hauteur B. Largeur C. Profondeur
Modèles 27" 10" (25,4 cm) 27" (68,6 cm) 23 3/8" (59.4 cm)
Modèles 30" 10" (25,4 cm) 30" (76,2 cm) 23 3/8" (59.4 cm)
D. Hauteur du E. Largeur du F. Profondeur G. Hauteur
découpage découpage du découpage
3
27" - Min. 8
Max. 8
30" -Min. 8
Max. 8
/
8" (21,3 cm) 25½ " (64,8 cm) 23 5/8" (60 cm) 1½" (3.8 cm)
5
/
8" (21,9 cm) 25¾ " (65,4 cm) 24" (61 cm)
3
/
8" (21,3 cm) 28½ " (72,4 cm) 23 5/8" (60 cm) 1½" (3.8 cm)
5
/
8" (21,9 cm) 28¾" (73 cm) 24" (61 cm)
P/N 318201806 (0503) Rev. A
English – pages 1-4
Español – páginas 5-8
9
Français – pages 9-12
Dépend de la dimension critique H
Dépend de la dimension critique H
INSTRUCTIONS D’INSTALLATION POUR LE TIROIR-RÉCHAUD DE 27" & 30"
Notes importantes à l’installateur
1. Lisez toutes les instructions d’installation avant de procéder
à l’installation de cet appareil.
2. Retirez tout le matériel d’emballage de l’appareil avant de
brancher l’alimentation électrique.
3. Observez tous les règlements et codes locaux applicables.
4. Assurez-vous de laisser ces instructions à l’utilisateur.
Note importante à l’utilisateur
Conservez ces instructions pour références ultérieures.
INSTRUCTIONS DE
SÉCURITÉ IMPORTANTES
• Assurez-vous que votre appareil est installé et raccordé
à une prise murale de 120 volts mise à la terre.
• Cet appareil doit être mis à la terre conformément au
code d’électricité national ANSI/NFPA No. 70, dernière
édition, aux États-Unis, ou à l'ACNOR C22.1, partie 1
au Canada, et aux codes et règlements locaux.
Outils nécessaires
Tournevis Phillips
Crayon
Règle ou ruban à mesurer et équerre
Scie à main ou scie sauteuse
Niveau à bulle
Installation d’un tiroir-réchaud
A. Installation standard (voir les dimensions de
découpage à la page 1).
Supports Anti-
Bascule
1. Localisez les supports anti-bascules tel qu'indiqué à la
figure 1. Fixez-les à l'aide des vis noire fournies (10-16 X
¾")
2. Glissez le tiroir dans l'ouverture du découpage jusqu'à ce
que son cadre avant soit tout contre l'armoire. Veillez à ne
pas coincer le cordon électrique.
3. Retirez le tiroir tel qu'expliqué dans le manuel d'utilisation
et d'entretien et fixez le châssis du tiroir à l'armoire à l'aide
des 2 vis noir fournies (10-16 X ¾"). Ne serrez pas les vis
outre mesure. (voir figure 2)
4. Le cordon d’alimentation de l’appareil de 60" (152 cm)
peut à présent être branché à la prise murale de 120 volts.
5. Procédez maintenant au montage du four encastré
superposé au tiroir-réchaud (s’il y a lieu). Suivez les
instructions d’installation fournies avec le four encastré.
Assurez-vous d’utiliser les crochets anti-bascules fournis
avec le four.
OFF
HI
LO
MED
Utilisez les vis noir fournies
pour fixer le châssis du tiroir
à l'armoire.
Figure 2
Ligne
centrale
A
AB
Modèles 27" 10 31/32" (27,9 cm) 21 15/16" (55,7 cm)
Modèles 30" 12 21/32" (32,2 cm) 25 5/16" (64,3 cm)
Figure 1
24" (64.3 cm) Max.
23 5/8" (60 cm) Min.
B
10
INSTRUCTIONS D’INSTALLATION POUR LE TIROIR-RÉCHAUD DE 27" & 30"
B. Installation pour une hauteur de découpage de 9¼
(23.5 cm)
1. Localisez les 2 supports anti-bascules et les 2 supports
frontaux fournis comme indiqués à la figure 3. Fixez-les
à l'aide des 4 vis à noires fournies (10-16 X le 1¼ »)
2. Installez les 4 entretoises fournies (Figure 4) sous le tiroir
comme indiqué à la figure 5 en utilisant les 4 vis (10-24
X 5/8"). Installez deux entretoises sur chaque côté du
tiroir.
3. Glissez le tiroir dans l'ouverture du découpage
jusqu'à ce que son cadre avant soit tout contre
l'armoire. Veillez à ne pas coincer le cordon
électrique.
4. Retirez le tiroir tel qu'expliqué dans le manuel
d'utilisation et d'entretien et fixez le châssis du tiroir
à l'armoire à l'aide des 2 vis noir fournies (10-16 X
¾"). Ne serrez pas les vis outre mesure. (voir
figure 2)
5. Le cordon d’alimentation de l’appareil de 60" (152
cm) peut à présent être branché à la prise murale de
120 volts.
6. Procédez maintenant au montage du four encastré
superposé au tiroir-réchaud (s’il y a lieu). Suivez les
instructions d’installation fournies avec le four
encastré. Assurez-vous d’utiliser les crochets antibascules fournis avec le four.
ENTRETOISE
VIS
Figure 4
ENTRETOISE
Support Anti-
Support frontale
(35.6 cm)
7" (17.8 cm)
12 21/32"
(32.15 cm)
Bascules
14"
Ligne
centrale
Figure 3
Référez-vous à B
à la page 10
24" (64.3 cm) Max.
23 5/8" (60 cm) Min.
Utilisez les vis fournies pour fixer le châssis du tiroir
à l'armoire.
Figure 5
11
INSTRUCTIONS D’INSTALLATION POUR LE TIROIR-RÉCHAUD DE 27" & 30"
NOTES
12
Loading...
