MICROWAVE/ WALL OVEN COMBINATION
B
A
D
F
I
H
G
11½”
(29.2 cm)
11½”
(29.2 cm)
1¼”
(3.2 cm)
Min.
1¼”
(3.2 cm)
Min.
3” (7.6 cm)
Max.
3” (7.6 cm)
Max.
1” (2.5 cm)
Min.
1” (2.5 cm)
Min.
40-15/16”
(104 cm)
40-15/16”
(104 cm)
C
INSTALLATION INSTRUCTIONS
INSTALLATION AND SERVICE MUST BE PERFORMED BY A QUALIFIED INSTALLER.
IMPORTANT: SAVE FOR LOCAL ELECTRICAL INSPECTOR'S USE.
READ AND SAVE THESE INSTRUCTIONS FOR FUTURE REFERENCE.
FOR YOUR SAFETY: Do not store or use gasoline or other flammable vapors and liquids in
the vicinity of this or any other appliance.
Your new wall oven has been designed to fit a limited variety of cutout sizes to make the job of installing
easier. The first step of your installation should be to measure your current cutout dimensions and
compare them to the cutout dimensions chart below for your model. You may find little or no cabinet
work is necessary.
Do not remove spacers (if equipped) on the side walls and/or on the back of the built-in
oven. These spacers center the oven in the space provided. The oven must be centered to prevent
excess heat buildup that may result in heat damage or fire.
NOTES:
1. Base must be capable of supporting 225 pounds (102 kg).
2. Allow at least 21" (53.3 cm) clearance in front of oven for door
depth when it is open.
3. Dimension G (cutout depth) is
critical to the proper installation of
the built-in oven. If the oven
decorative trim does not butt
against the cabinet verify
dimension G to assure it is the
required depth.
Door Open
(see note 2)
* Suggested distance from floor
is 11½" (29.2 cm).
Minimum required distance is 4
Figure 1
½" (11.4 cm)
PRODUCT DIMENSIONS
Spacer
2" (5 cm) Wide Wood
Spacer if Needed
Hole for
Cable
(right or
left side
depending
on model)
Electrical
Junction Box
(right or left side)
MODEL
27" (68.6 cm) Wall Oven
30" (76.2 cm) Wall Oven
27" (68.6 cm) Wall Oven
30" (76.2 cm) Wall Oven
MODEL
24
28½ (72.4)
All dimensions are stated in inches and (cm).
Printed in United States
27 (68.6)
30 (76.2)
Min. F Max.
7
/8 (63.2)
A
B
42¾ (108.6)
42¾ (108.6)
CUTOUT DIMENSIONS AND CABINET WIDTH
29 (73.7)
G (Min.)
23½ (59.7)
23½ (59.7)
1
Min. H Max.
1
41
/8 (104.5)
1
41
/8 (104.5)
25¼ (64.1)
C
245/8 (62.5)
28¼ (71.8)
41¼ (104.8)
41¼ (104.8)
D
24½ (62.2)
24½ (62.2)
I
271/8 (68.9) Min
1
/8 (76.5) Min
30
P/N 318201521 (0503) Rev. A
English – pages 1-6
Español – páginas 7-12
MICROWAVE/ WALL OVEN COMBINATION
INSTALLATION INSTRUCTIONS
Important Notes to the Installer
1. Read all instructions contained in these installation
instructions before installing the combination oven.
2. Remove all packing material from the oven
compartments before connecting the electrical supply
to the wall oven.
3. Observe all governing codes and ordinances.
4. Be sure to leave these instructions with the consumer.
5. Oven door may be removed to facilitate installation.
6. THIS COMBINATION OVEN IS NOT APPROVED FOR
STACKABLE OR SIDE-BY-SIDE INSTALLATION.
Important Note to the Consumer
Keep these instructions with your Owner's Guide for future
reference. Do not discard oven removal tools found in the
literature bag.
IMPORTANT SAFETY INSTRUCTIONS
• Be sure your combination oven is installed and
grounded properly by a qualified installer or
service technician.
• This wall oven must be electrically grounded in
accordance with local codes or, in their absence,
with the National Electrical Code ANSI/NFPA
No.70- latest edition in United Sates, or with CSA
Standard C22.1, Canadian Electrical Code, Part 1, in
Canada.
Stepping, leaning or sitting on the
door of this wall oven can result in serious injuries
and can also cause damage to the wall oven.
1. Carpentry
Refer to figure 1 for the dimensions applicable to your
appliance, and the space necessary to receive the
combination oven. The oven support surface may be
solid plywood or similar material, however the surface
must be leveled from side to side and from front to rear.
2. Electrical Requirements
This combination oven must be supplied with the proper
voltage and frequency, and connected to an individual,
properly grounded branch circuit, protected by a circuit
breaker or fuse, having amperage as noted on the rating
plate (the rating plate is located on the side trim).
Observe all governing codes and local ordinances
1. A 3-wire or 4-wire single phase 120/240 or 120/208
Volt, 60 Hz AC only electrical supply is required on
a separate circuit fused on both sides of the line
(time-delay fuse or circuit breaker is recommended).
DO NOT fuse neutral. The fuse size must not exceed
the circuit rating of the appliance specified on the
nameplate.
2. The combination oven can consume up to 5200W
when both ovens are operating. Use a circuit
breaker of 30 Amp with wire gauge #10 AWG.
NOTE: Wire sizes and connections must conform with
the fuse size and rating of the appliance in accordance
with the American National Electrical Code ANSI/NFPA
No. 70-latest edition, or with Canadian CSA Standard
C22.1, Canadian Electrical Code, Part 1, and local codes
and ordinances.
• Never use your wall oven for warming or heating
the room. Prolonged use of the wall oven without
adequate ventilation can be dangerous.
The electrical power to the oven must
be shut off while line connections are being made.
Failure to do so could result in serious injury or
death.
An extension cord should not be used
with this appliance. Such use may result in a fire,
electrical shock, or other personal injury.
3. This combination oven should be connected to the
fused disconnect (or circuit breaker) box through
flexible armored or nonmetallic sheathed cable. The
flexible armored cable extending from the appliance
should be connected directly to the junction box. The
junction box should be located as shown in Figure 1
and with as much slack as possible remaining in the
cable between the box and the appliance, so the
latter can be moved if servicing is ever necessary.
4. A suitable strain relief must be provided to attach
the flexible armored cable to the junction box.
2
MICROWAVE/ WALL OVEN COMBINATION
INSTALLATION INSTRUCTIONS
Electrical Shock Hazard
• Electrical ground is required on this appliance.
• Do not connect to the electrical supply until
appliance is permanently grounded.
• Disconnect power to the junction box before
making the electrical connection.
• This appliance must be connected to a
grounded, metallic, permanent wiring system,
or a grounding connector should be connected
to the grounding terminal or wire lead on the
appliance.
• Do not use a gas supply line for grounding the
appliance.
Failure to do any of the above could result in a
fire, personal injury or electrical shock.
In cold weather shipping and storage
conditions, make sure that oven is in final location at
least three (3) hours before switching on power.
Switching on power while oven is still cold may damage
the oven controls.
Where local codes permit connecting the appliancegrounding conductor to the neutral (white) wire
(see figure 2):
1. Disconnect the power supply.
2. In the circuit breaker, fuse box or junction box:
connect appliance and power supply cable wires as
shown in Figure 2.
Cable from Power Supply
White Wire
(Neutral)
Red
Wires
Ground Wire
(Bare or Green Wire)
Cable from appliance
3-WIRE GROUNDED JUNCTION BOX
U.L.-Listed Conduit
Connector (or CSA listed)
Figure 2
Black
Wires
Junction
Box
White Wire
(Neutral)
3. Electrical connection
It is the responsibility and obligation of the consumer to
contact a qualified installer to assure that the electrical
installation is adequate and is in conformance with the
National Electrical Code ANSI/NFPA No. 70-latest
edition, or with CSA Standard C22.1, Canadian
Electrical Code, Part 1, and local codes and ordinances.
Electrical ground is required on this appliance.
This appliance is equipped with a copper conductor
flexible cable. If connection is made to aluminum house
wiring, use only special connectors which are approved
for joining copper and aluminum wires in accordance
with National Electrical Code and local codes and
ordinances.
This appliance is manufactured with a white neutral
power supply wire and a frame connected green or bare
copper grounding wire.
Improper connection of aluminum
house wiring to copper leads can result in a short
circuit or fire. Use only connectors designed for
joining copper to aluminum, and follow the
manufacturer's recommended procedure closely.
You may not ground the oven
through the neutral (white) wire if oven is used in
a new branch circuit installation (1996 NEC), mobile
home, recreational vehicle, or where local codes do
not permit grounding through the neutral (white)
wire. When grounding through the neutral (white)
wire is prohibited, you must use a 4-wire power
supply cable. See Figure 3. Failure to heed this
warning may result in electrocution or other
serious personal injury.
3
MICROWAVE/ WALL OVEN COMBINATION
INSTALLATION INSTRUCTIONS
If oven is used in a new branch circuit installation
(1996 NEC), mobile home, recreational vehicle, or
where local codes DO NOT permit grounding
through the neutral (white) wire (see figure 3):
1. Disconnect the power supply.
2. Separate the green (or bare copper) and white
appliance cable wires.
3. In the circuit breaker, fuse box or junction box:
connect appliance and power supply cable wires as
shown in Figure 3.
Cable from Power Supply
Ground Wire
White Wire
Red
Wires
Black
Ground Wire
(Bare or Green
Wire)
Junction Box
4-WIRE GROUNDED JUNCTION BOX
U.L.-Listed Conduit
Connector (or CSA listed)
Cable from appliance
Figure 3
Wires
White Wire
Heavy Weight Hazard
• Use 2 or more people to move and install this
combination oven.
• Failure to follow this instruction can result in injury
or damage to the unit.
4. Cabinet Installation
The combination oven can tip when
the door is open. The mounting brackets supplied
with the oven must be attached to the cabinet and
the appliance to prevent tipping of the wall oven
and injury to persons.

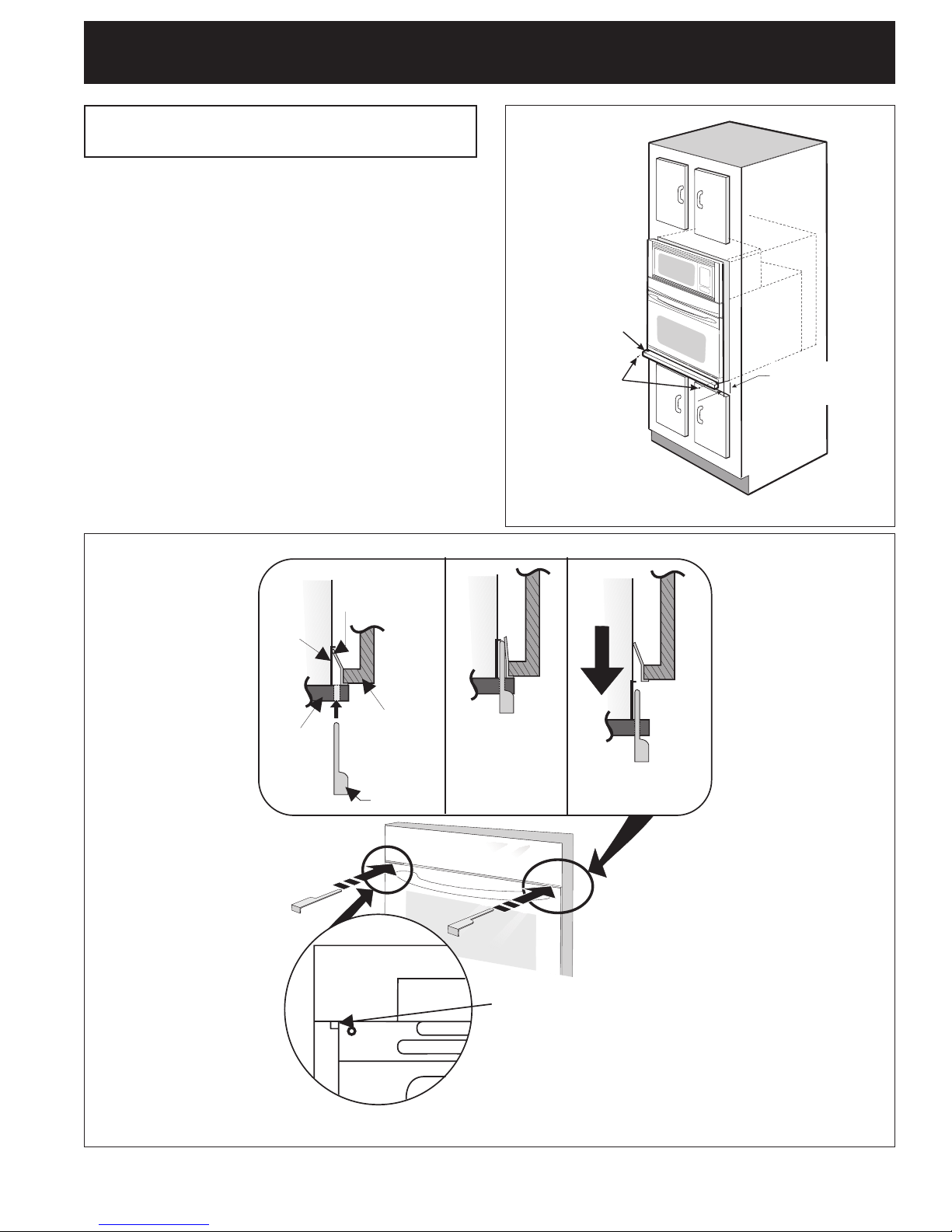

Mounting Brackets Installation Instructions
1. Unpack the wall oven. Remove the bottom trim taped
on the oven side panel. Find the 2 mounting brackets
and screws included in the literature package.
2. Install the mounting bracket in the wall cabinet as
shown in Figure 4. Note: To prevent damage to cabinet,
it is recommended to drill 1/16" (0.16 cm) dia. pilot
holes before installing the mounting brackets.
F
DO NOT ground to a gas supply pipe. DO NOT connect
to electrical power supply until appliance is permanently
grounded. Connect the ground wire before turning on
the power (Figure 3).
If connecting to a 4-wire electrical
system (mobile homes), the appliance frame MUST
NOT be connected to the neutral wire of the 4-wire
electrical system.
NOTE TO ELECTRICIAN: The armored cable leads
supplied with the appliance are UL-recognized for
connection to larger gauge household wiring. The
insulation of the leads is rated at temperatures much
higher than temperature rating of household wiring. The
current carrying capacity of the conductor is governed by
the temperature rating of the insulation around the wire,
rather than the wire gauge alone.
Mounting
Brackets
22 3/16" *
(56.4 cm)
H
* If wood spacers are needded (see figure1 ) please
calculate this dimension from the top of the spacer to
the middle of the mounting bracket.
Figure 4
3.Insert the oven into the cabinet opening. Slide oven
inward leaving 1½" (3.8 cm) clearance between the
oven and front of cabinet (see Figure 5). Pull the armored
cable through the hole for it in the cabinet and toward
the junction box while moving the appliance inward.
4
MICROWAVE/ WALL OVEN COMBINATION
INSTALLATION INSTRUCTIONS
IMPORTANT
Do not lift the oven by the door handle.
4.Push the oven in and against the cabinet; the oven side
bracket will clip into the mounting bracket installed into
the side of cabinet.
To pull out the oven for servicing you must use the two
tools supplied with the oven. Insert one tool into hole in
each side of oven frame. Holes are visible when door is
opened. After inserting tools pull the oven towards you
(see Figure 6).
Bottom Trim
5.Bottom Trim Installation:
Place the top of the bottom trim over the side trim tabs
on each side of the oven below the oven door and fix it
using the 2 screws supplied in the mounting holes located
on each side trim below the oven frame.
Mounting bracket
installed in
1
cabinet
Oven
side
trim
Cabinet
Oven
Right Side
Tool
supplied
2
Mounting
bracket released
Screws
supplied
Figure 5
3
Oven removed
from the cabinet
1½" (3.8 cm)
clearance
between unit
Hole where to
insert the tool
Figure 6
5
MICROWAVE/ WALL OVEN COMBINATION
INSTALLATION INSTRUCTIONS
6. Leveling the Wall Oven
1. Install an oven rack in the center of the upper oven
(see Figure 7).
2. Place a level on the rack. Take 2 readings with the
level placed diagonally in one direction and then the
other. Use wood shims under the wall oven to level
if necessary.
3. Repeat in the lower oven if you have a double cavity
wall oven. If the level indicates that the rack is not
level, use wood shims to reach a compromise for
both ovens.
Figure 7
7. Checking Operation
Your model is equipped with an Electronic Oven
Control. Each of the functions has been factory checked
before shipping. However, it is suggested that you verify
the operation of the electronic oven controls once more.
Refer to the Use and Care Guide for operation.
1. Remove all items from the inside of the oven.
2. Turn on the power to the oven (Refer to your Use &
Care Guide.)
3. Verify the operation of the electronic oven controls:
Bake - Verify that this function makes the oven hot.
20 seconds after turning oven on, open the door and
you should feel heat coming from the oven.
Broil - When the oven is set to BROIL, the upper
element in the oven should become red.
Model and Serial Number Location
The serial plate is located along the interior side trim of
the oven and visible when the door is opened.
When ordering parts for or making inquires about your
oven, always be sure to include the model and serial
numbers and a lot number or letter from the serial plate
on your oven.
IMPORTANT NOTE
A cooling fan inside the upper rear part
above the oven (some models) provides
cooling of the oven electrical and
electronic components. If the oven has
been operating at high temperatures, the
fan will continue to run after the oven is
turned off.
Before You Call for Service
Read the Before You Call for Service Checklist and
operating instructions in your Use and Care Guide. It
may save you time and expense. The list includes
common occurrences that are not the result of defective
workmanship or materials in this appliance.
Refer to your Use and Care Guide for service phone
numbers.
6
INSTRUCCIONES DE INSTALACIÓN PARA EL COMBINACIÓN
B
A
D
F
I
H
G
11½”
(29.2 cm)
11½”
(29.2 cm)
1¼”
(3.2 cm)
Min.
1¼”
(3.2 cm)
Min.
3” (7.6 cm)
Max.
3” (7.6 cm)
Max.
1” (2.5 cm)
Min.
1” (2.5 cm)
Min.
40-15/16”
(104 cm)
40-15/16”
(104 cm)
C
MICROONDAS / HORNO DE PARED
LA INSTALACION Y EL SERVICIO DEBEN SER EFECTUADOS POR UN INSTALADOR
CALIFICADO. IMPORTANTE: GUARDE ESTAS INSTRUCCIONES PARA USO DEL INSPECTOR
LOCAL DE ELECTRICIDAD. LEA Y GUARDE ESTAS INSTRUCCIONES PARA REFERENCIA
FUTURA.
PARA SU SEGURIDAD: No almanece ni utilice gasolina u otros vapores y líquidos inflamables
en la proximidad de este o de cualquier otro artefacto.
El primer paso para su instalación debe de ser el de medir las dimensiones de la apertura y compararlas con
las que se indican en el cuadro de dimensiones del hueco de la figura 1. Posiblemente encontrará que algún
trabajo de carpintería será necesario.
No quite los separadores de los muros laterales o/y de la parte posterior del horno
empotrado. Estos espaciadores centran el horno en el espacio provisto. El horno debe estar centrado para
prevenir una concentración excesiva de calor que podría resultar en daños por el calor o un incendio.
NOTAS:
1. La base debe poder sostener 255 libras (102 kg).
2. Deje por lo menos 21" (53.3 cm) de espacio libre para la
profundidad de la puerta cuando esta abierta.
3. La dimensión G (profundidad del
corte) está primordial para instalar
correctamente el horno de pared.
Si el adorno del armazón del horno
no topa contra el armario verifique
si la dimensión G está en
conformidad con la dimensión
requerida.
Puerta Abierta
(vea la nota 2)
* Distancia sugerida desde el
suelo es 11½" (29.2 cm).
La distancia miníma requerida
es 4½" (11.4 cm).
DIMENSIONES DEL APARATO
Figura 1
Espaciador
Espaciador de
Madera de 2"
(5 cm) de
ancho, si es
necesario
Orificio
para el
Cable
(derecha o
izquierda,
según el
modelo)
Caja elétrica
de empalme
(derecha o
izquierda)
MODELO
Horno de pared 27 (68.6)
Horno de pared 30 (76.2)
27 (68.6)
30 (76.2)
DIMENSIONES DEL HUECO Y ANCHURA DEL ARMARIO
MODELO
Horno de pared 27 (68.6)
Horno de pared 30 (76.2)
Todas las dimensiones se dan en pulgadas (cm).
Imprimido en los Estados Unidos
Min. F Max.
7
/8 (63.2)
24
28½ (72.4)
A
25¼ (64.1)
29 (73.7)
B
42¾ (108.6)
42¾ (108.6)
G (Min.)
23½ (59.7)
23½ (59.7)
7
C
245/8 (62.5)
28¼ (71.8)
Min. H Max.
1
41
/8 (104.5)
1
41
/8 (104.5)
41¼ (104.8)
41¼ (104.8)
D
24½ (62.2)
24½ (62.2)
I
271/8 (68.9) Min
1
/8 (76.5) Min
30
P/N 318201521 (0503) Rev. A
English – pages 1-6
Español – páginas 7-12
INSTRUCCIONES DE INSTALACIÓN PARA EL COMBINACIÓN
MICROONDAS / HORNO DE PARED
Notas importantes para el instalador
1. Lea todas las instrucciones contenidas en este manual
antes de instalar
el combinación microondas / horno
de pared.
2. Saque todo el material usado en el embalaje del
compartimiento del horno antes de conectar el
suministro eléctrico o de gas a la estufa.
3. Observe todos los códigos y reglamentos pertinentes.
4. Deje estas instrucciones con el consumidor.
5. La puerta del horno se puede retirar para facilitar la
instalación.
6. ESTE COMBINACIÓN MICROONDAS / HORNO DE
PARED NO ESTÁ APROBADO PARA LA
INSTALACIÓN APILABLE O DE LADO A LADO.
Nota importante al consumidor
Conserve estas instrucciones y el manual del usuario para
referencia futura.
No tirar las herramientas para retirar el
horno incluidas en la bolsa de la literatura.
INSTRUCCIONES
IMPORTANTES DE SEGURIDAD
• Asegúrese de que su combinación microondas /
horno de pared sea instalado y puesto a tierra de
forma apropiada por un instalador calificado o por
un técnico de servicio.
• Este horno de pared debe ser eléctricamente
puesto a tierra de acuerdo con los códigos locales
o, en su ausencia, con el Código Eléctrico Nacional
ANSI/NFPA No. 70–última edición en los Estados
Unidos, o el Código Eléctrico Canadiense CSA
Standard C22.1, Part 1, en Canadá.
2. Requisitos Eléctricos
Este artefacto debe ser suministrado con el voltaje y la
frecuencia adecuados, y conectado a un circuito
individual correctamente puesto a tierra, protegido por
un cortacircuito o un fusible con el amperio anotado en
la placa de calificación (la placa se encuentra en el
armazón del horno).
Cumpla con todos los códigos en vigor y todos los reglamentos locales.
1. Para el suministro eléctrico solamente se necesita
corriente con frecuencia de 60 Hz AC y fase única de
120/208 o 120/240 voltios suministrada por cable de 3 o
de 4 alambres en un circuito separado con fusibles en
ambos lados de la línea (se recomienda un fusible de
tiempo retardado o un cortacircuito). NO ponga un
fusible en hilo neutro. El tamaño del fusible no tiene que
exceder la capacidad del circuito necesario para el
electrodomésticos y la cual se especifica en la placa.
combinación microondas / horno de pared puede
2. El
consumir un máximo de 5200W cuando los dos hornos
están funcionando. Use un disyuntor de 30 amperes con
un cable #10 AWG.
NOTA: El tamaño de los cables y de las conexiones debe
de estar en conformidad con el tamaño del fusible y con la
capacidad del electrodomésticos y de acuerdo con el
Código Eléctrico Nacional ANSI/NFPA No. 70 - última
edición, o el Código Eléctrico Canadiense CSA Standard
C22.1, Part 1, y los códigos y reglamentos locales.
No se debera usar extensiones para
enchufar este electrodoméstico. Esto podría causar
un incendio, choque eléctrico u otro tipo de daño
personal.
Pisar, apoyarse, o sentarse sobre la
puerta de este horno de pared puede causar serias
lesiones y daños al horno de pared.
• Nunca use su horno de pared para calentar una
habitación. El uso prolongado de la estufa sin la
ventilación adecuada puede ser peligroso.
La corriente eléctrica al horno debe
estar apagada mientras se hacen las conexiones de
líneas. Si no se apaga, daños serios o la muerte
podrían resultar.
1. Carpintería
Consulte la Figura 1 para conocer las dimensiones pertinentes al modelo de su horno y al espacio necesario en el que
poner el horno. La superficie donde se va a apoyar el horno
debe de ser de madera contrachapada sólida u otro
material similar y, sobre todo, la superficie tiene que estar a
nivel, de lado a lado, y de atrás hacia adelante.
3. Este electrodoméstico debe conectarse a la caja de
fusibles (o de cortacircuito), por medio de un cable
blindado flexible o un cable con forro no metálico. El
cable blindado flexible que va desde el electrodoméstico
debe de estar conectado directamente a la caja de
empalme. La caja de empalme debe de estar localizada
en el lugar que se indica en la Figura 1, dejando tanto
exceso de cable como sea posible entre la caja y el
electrodoméstico, de forma que así el electrodoméstico
se pueda mover fácilmente, si fuera necesario para
hacer una reparación.
4. Se debe de usar un conector que reduzca la tirantez de
una forma adecuada para unir el cable blindado flexible
a la caja de empalme.
En cuanto a las condiciones de despacho
8
INSTRUCCIONES DE INSTALACIÓN PARA EL COMBINACIÓN
MICROONDAS / HORNO DE PARED
Riesgo de choque eléctrico
• Una puesta a tierra se require en este aparato.
• No lo conecte a la corriente eléctrica hasta que
el aparato haya sido puesto a tierra.
• Desconecte la corriente eléctrica a la caja de
empalmes antes de hacer la conexión eléctrica.
• Este aparato debe estar conectado con un
sistema de alambres puesto en tierra, metálico
y permanente o un conector de pueta a tierre
debe conectarse al terminal de puesta a tierra
o el alambre conductor en al aparato.
• No utilice el suministro de gas para hacer la
puesta a tierra.
La falta de cualquiera de las instrucciones
mencionadas podría resultar en un incendio,
choque eléctrico o lesiones personales.
y almacenamiento en el invierno, asegúrese de que el
horno llegue a su destino final como mínimo tres (3)
horas antes de encenderlo. Si se enciende el horno
cuando aún está frío, se pueden dañar los controles.
3. Conexión eléctrica
El usuario tiene la responsabilidad personal y obligación
de utilizar un instalador calificado, para asegurar que la
instalación eléctrica está hacha de forma adecuada y
está conforme con el Código Eléctrico Nacional ANSI/
NFPA No. 70-última edición en los Estados Unidos, o el
Código Eléctrico Canadiense CSA Standard C22.1, Part
1, en Canadá.
conductor de puesta a tierra del eléctrodoméstico al
neutral (blanco) (vea figura 2):
1. Desconecte el suministro eléctrico.
2. En el interruptor automático, caja de fusibles o caja de
juntas: conectar el aparato y los cables residenciales
como se muestra en la figura 2.
Cable desde el suministro de energía
Alambre blanco
(Neutral)
Alambre
negros
Alambre
rojos
Caja de
empalmes
Alambre
blanco
Alambre verde
o desnudo
Conductor de unión
(Neutral)
listado-UL (o CSA)
Cable de la estufa
Figura 2 - CAJA DE EMPALMES
DE 3 ALAMBRES PUESTA A TIERRA
Una conexión incorrecta del
alambrado de aluminio con los conductores de cobre
puede resultar en un cortacircuito o incendio. Use
solamente los conectores diseñados para juntar el
cobre con el aluminio y siga exactamente el
procedimiento recomendado por el fabricante.
En este electrodomestico se necesita un cable de
toma a tierra.
Este electrodoméstico viene equipado con un cable de
conexión de cobre. Si esto tuviera que conectarse a los
cables de aluminio de una casa, use solamente los
conectores especiales aprobados para empalmes de
cobre y aluminio, de acuerdo con el Código Eléctrico
Nacional y los reglamentos y códigos locales.
Este electrodoméstico se ha fabricado con un cable para
el suministro de energía que tiene un alambre neutro de
color blanco y un alambre pelado de toma a tierra
conectado al armazón.
Donde los códigos locales permitan conectar el
No se puede conectar a tierra el
horno a través del cable neutral (blanco) si el horno
es usado en una instalación de circuito de ramal
nuevo (1996 NEC), en una casa rodante, en un
vehículo para recreación o si los códigos locales no
permiten la conexión a tierra a través del cable
neutral (blanco). Si está prohibida la conexión a
tierra a través del cable neutral (blanco), se debe
usar un cable de alimentación de 4 hilos. Ver la
Figura 3. Si no se observa esta advertencia, esto
puede resultar en electrocución o en otra lesión
personal grave.
9
INSTRUCCIONES DE INSTALACIÓN PARA EL COMBINACIÓN
MICROONDAS / HORNO DE PARED
Si el horno se usa en una instalación de circuito de
ramal nuevo (1996 NEC), en una casa rodante, en
un vehículo para recreación o si los códigos
locales NO permiten la conexión a tierra a través
del cable neutral (blanco) (ver figura 3):
1. Desconecte el suministro eléctrico
2. Separe el alambre verde (o cobre desnudo) y el
alambre blanco del electrodoméstico.
3. En el interruptor automático, caja de fusibles o caja de
juntas:conectar el aparato y los cables residenciales
como se muestra en la figura 3.
Cable desde el suministro de energía
Alambre
desnudo
Alambre
rojos
Alambre
verde o
desnudo
Caja de
empalmes
Conductor de unión
listado-UL (o CSA)
Cable de la estufa
Figura 3- CAJA DE EMPALMES
DE 4 ALAMBRES PUESTA A TIERRA
Alambre
blanco
Alambre
negros
Alambre blanco
Peligro de Peso Pesado
• Use 2 personas o más para mover e instalar el
horno de pared.
• Si no cumple con esta instrucción, puede resultar
en lesiones pesonales o daños al horno de pared
4. Instalación del Gabinete
El horno de pared puede inclinarse
cuando la puerta esta abierta. Los soportes de
montaje que vienen con el horno de pared deben de
estar ajustadas al armario y al aparato para evitar que
el horno de pared se incline y ocasione quemaduras
graves.
Instrucciones de instalación de los soportes de
montaje
1. Desembalar el horno de pared. Extraer la guarnición
inferior con cinta al panel lateral del horno. Buscar las
dos ménsulas antideslizables y los tornillos que se
incluyen en el paquete de literatura.
2. Instale los soportes de montaje como en la figura 4. Nota:
Para prevenir cualquier tipo de daño al cabinete es
recomendable perforar agujeros conn un diametro de
1/16" (0,16cm) antes de instalar los soportes de montaje.
F
NO conecte el alambre puesto a tierra a una tubería de
suministro de gas. NO conecte el suministro de energía
eléctrica hasta que el electrodomestico haya sido
permanentemente puesto a tierra
Si está conectado a un sistema
eléctrico de 4 alambres, el armazón del
electrodoméstico NO TIENE QUE estar conectado al
alambre neutro del sistema eléctrico de 4 alambres.
NOTA AL ELECTRICISTA: Los conductores de cable
blindados provistos con este artefacto son aprobados por
UL para la conexión al alambrado de casa de un calibre
mayor. El aislamiento de los conductores está calificado
para temperaturas más altas que las del alambrado de la
casa. La capacidad de corriente del conductor está
gobernada por la calificación de la temperatura del
aislamiento alrededor del alambre en vez de solamente
el calibre del alambre.
(Figure 3).
Soportes de
montaje
22 3/16" *
(56.4 cm)
H
* Si hay instaladas cuñas de madera, calcular esta
dimensión desde la parte superior de la cuña hasta el
medio del soporte de montaje.
Figura 4
3.Insertar el horno en la abertura del gabinete. Deslizar el
horno hacia dentro dejando 1½” (3,8 cm) de espacio libre
entre el horno y la parte delantera del gabinete (ver la
Figura 5). Empujar el cable blindado a través del orificio del
gabinete y hacia la caja de paso mientras se desliza el
accesorio hacia adentro.
10
INSTRUCCIONES DE INSTALACIÓN PARA EL COMBINACIÓN
MICROONDAS / HORNO DE PARED
IMPORTANTE
No levante el horno por la manija de la puerta.
4.Empujar el horno hacia adentro y en contra del gabinete;
la ménsula lateral del horno enganchará en los soportes
de montaje instalados en el lado del gabinete.
Para extraer el horno en caso de reparación, usar las dos
herramientas provistas con el horno. Insertar una
herramienta en el orificio a cada costado del marco del
horno. Los orificios se pueden ver cuando la puerta está
abierta. Después de insertar las herramientas, extraer el
horno hacia fuera (ver la Figura 6).
Guarnición
Inferior
5.Instalación de la Guarnición Inferior
Colocar la parte superior de la guarnición inferior sobre
las lengüetas laterales del horno, debajo de la puerta del
horno, y fijarlas usando los 2 tornillos provistos con los
orificios de montaje ubicados a cada lado del marco del
horno.
Soporte de
montaje
instalado en el
1
Bracket
del
horno
Horno
gabinete
Cabinete
Lateral
derecho
herramienta
incluida
2
soporte de
montaje
liberado
Tornillos
provistos
3
Horno retirado del
gabinete
1 1/2" (3.8 cm)
distancía entre la
unidad y el gabinete
Figura 5
Introduzca la
herramienta
que trae el
electrodoméstico
en el hoyo.
Figura 6
11
INSTRUCCIONES DE INSTALACIÓN PARA EL COMBINACIÓN
MICROONDAS / HORNO DE PARED
6. Asegúrese de que el horno de
pared está a nivel
1. Instale una rejilla al centro del horno superior (vea la
Figura 7).
2. Ponga un nivel por encima de la rejilla. Lea 2 veces, una
vez con el nivel a la posición de lado a lado, y otra vez
de atrás hacia adelante. Utilice trozo de madera o cuñas por debajo del horno de pared para nivelar, si sea
necesario .
3. Vuelve a empezar en el horno inferior. Si el nivel mues-
tra que la rejilla no esta a nivel, utilice trozo de madera
o cuñas para componer ambos hornos.
7. Verificación del funcionamiento
Su modelo está equipado con un Control Electrónico de
Horno. Cada una de las funciones ha sido controlada en
fábrica antes del despacho. Sin embargo, le sugerimos
verificar el funcionamiento de los controles electrónicos
una vez más. Consulte la Guía de Uso y Cuidado para
ver el funcionamiento del horno.
1. Extraer todos los elementos de la parte interior del
horno.
2. Encender el horno (Consular la Guía de Uso y Cuidado.)
3. Verificar el funcionamiento de los controles electrónicos
del horno:
Hornear – Verificar que esta función caliente el horno.
Veinte minutos después de encender el horno, abrir la
puerta y ver si se siente que el calor emana desde su
interior.
Asar– Cuando se pone el horno para asar, el
elemento de arriba del horno debe de ponerse rojo.
Ubicación del número de modelo y de serie
La placa con el número de serie está ubicada en la
guarnición interior lateral del horno y se puede ver cuando
se abre la puerta.
Figura 7
IMPORTANTE
Un ventilador ubicado dentro de la parte
trasera superior arriba del horno (en
algunos modelos) permite la refrigeración
de los componentes eléctricos y
electrónicos de enfriamiento. Si el horno
ha estado funcionando a altas
temperaturas, el ventilador seguirá
funcionando después de apagar el horno.
Cuando haga pedidos de repuestos o solicite información
con respecto a su horno, esté siempre seguro de incluir
el número de modelo y de serie y el número o letra del
lote de la placa de serie de su horno.
Antes de llamar al servicio
Lea la sección Lista de Antes de llamar en su Manual del
Usuario. Esto le podrá ahorrar tiempo y gastos. Esta
lista incluye ocurrencias comunes que no son el resultado
de defectos de materiales o fabricación de este
artefacto.
Lea la garantía y la información sobre el servicio en su
Manual del Usuario para obtener el número de
teléfono gratuito y la dirección del servicio.
12
Loading...
