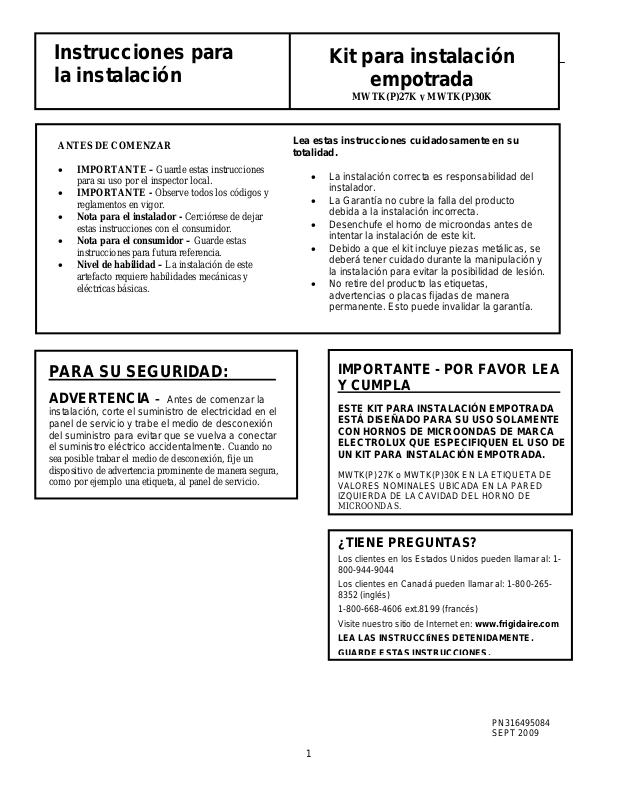

Frigidaire MWTK30KB User Manual

Instrucciones para
la instalación

Instrucciones para la instalación

ANTES DE COMENZAR

 IMPORTANTE – Guarde estas instrucciones

para su uso por el inspector local.

 IMPORTANTE - Observe todos los códigos y

reglamentos en vigor.

 Nota para el instalador - Cerciórese de dejar

estas instrucciones con el consumidor.

 Nota para el consumidor – Guarde estas

instrucciones para futura referencia.

 Nivel de habilidad – La instalación de este

artefacto requiere habilidades mecánicas y
eléctricas básicas.

PARA SU SEGURIDAD:

ADVERTENCIA – Antes de comenzar la

instalación, corte el suministro de electricidad en el
panel de servicio y trabe el medio de desconexión
del suministro para evitar que se vuelva a conectar
el suministro eléctrico accidentalmente. Cuando no

sea posible trabar el medio de desconexión, fije un
dispositivo de advertencia prominente de manera segura,
como por ejemplo una etiqueta, al panel de servicio.

Kit para instalación

empotrada

MWTK(P)27K y MWTK(P)30K

Lea es
totalidad.

tas instrucciones cuidadosamente en su

 La instalación correcta es responsabilidad del

instalador.

 La Garantía no cubre la falla del producto

debida a la instalación incorrecta.

 Desenchufe el horno de microondas antes de

intentar la instalación de este kit.

 Debido a que el kit incluye piezas metálicas, se

deberá tener cuidado durante la manipulación y
la instalación para evitar la posibilidad de lesión.

 No retire del producto las etiquetas,

advertencias o placas fijadas de manera
permanente. Esto puede invalidar la garantía.

IMPORTANTE - POR FAVOR LEA
Y CUMPLA

ESTE KIT PARA INSTALACIÓN EMPOTRADA
ESTÁ DISEÑADO PARA SU USO SOLAMENTE
CON HORNOS DE MICROONDAS DE MARCA
ELECTROLUX QUE ESPECIFIQUEN EL USO DE
UN KIT PARA INSTALACIÓN EMPOTRADA.

MWTK(P)27K o MWTK(P)30K EN LA ETIQUETA DE
VALORES NOMINALES UBICADA EN LA PARED
IZQUIERDA DE LA CAVIDAD DEL HORNO DE

MICROONDAS.

¿TIENE PREGUNTAS?

Los clientes en los Estados Unidos pueden llamar al: 1­800-944-9044

Los clientes en Canadá pueden llamar al: 1-800-265­8352 (inglés)

1-800-668-4606 ext.8199 (francés)
Visite nuestro sitio de Internet en: www.frigidaire.com

LEA LAS INSTRUCCIîNES DETENIDAMENTE.

PN316495084
SEPT 2009

1

Instrucciones para la instalación

PARTES QUE SE INCLUYEN EN
EL KIT

1. Conjunto de marco frontal – CANT. 1

2. Conjunto de conducto extractor – CANT. 1

3. Tornillo A – CANT. 2

4. Tornillo B – CANT. 4

SELECCIÓN DE LA UBICACIÓN
DE SU HORNO DE MICROONDAS
PARA EMPOTRAR

El kit para instalación empotrada permite instalar los hornos de
microondas que se indican a continuación empotrados en un
gabinete o pared por sí solos o sobre un horno eléctrico de
pared*.

Modelos de hornos de microondas:

FGM0205KB PLMBZ209GC CGM0205KB
FGM0205KF GLMB209DS CGM0205KF
FGM0205KW GLMB209DB CGM0205KW
FPM0209KF CPM0209KF

Véase la ilustración 1 para la ubicación correcta cuando el
horno se va a empotrar sobre un horno de pared. Siga las
instrucciones para la instalación del horno de pared y las
instrucciones del kit para instalación empotrada de
Electrolux cuidadosamente. Si se va a empotrar sobre un
horno de pared, cerciórese de que la separación vertical
entre el horno de pared y el horno de microondas sea de
por lo menos 3 pulgadas (7.5 cm).

*NOTA: El kit de marco para instalación empotrada y el

horno de microondas sólo podrán empotrarse
sobre un horno eléctrico autolimpiador o no
autolimpiador de pared de una sola cavidad.

Conjunto de marco frontal

Conjunto de conducto extractor

Tornillo A

ornillo B

T

RECORTE EN EL GABINETE O PARED

Dimensiones de la abertura

Altura (A)
Mínima
Máxima

Ancho (B)
Mínimo
Máximo

Profundidad (C)
Mínima

16

¾ pulg. (42.5 cm)

17 pulg. (43.2 cm)

3/4 pulg. (62.9 cm)

24
25

pulg. (63.5 cm)

20 pulg. (50.8 cm)

2

Ilustración 1
