INSTALLATION INSTRUCTIONS

30" ELECTRIC SLIDE-IN RANGE

INSTALLATION AND SERVICE MUST BE PERFORMED BY A QUALIFIED

INSTALLER.

IMPORTANT: SAVE FOR LOCAL ELECTRICAL INSPECTOR'S USE.

READ AND SAVE THESE INSTRUCTIONS FOR FUTURE REFERENCE.

United States

FOR YOUR SAFETY: Do not store or

use gasoline or other ammable vapors and liquids in the vicinity of this or any other appliance.

Table of Contents

Important Safety Instructions .......................................... 2

Product & Cabinet Dimensions....................................3-4

To Avoid Breakage .......................................................... 5

Serial Plate Location....................................................... 6

Factory Connected Power Supply Cord ......................... 6

Power Supply Cord Kit ................................................... 6

Access to Terminal Block & Grounding Strap ................. 6

Important Notes to the Installer

1. Read all instructions contained in these installation instructions before installing range.

2. Remove all packing material from the oven and the drawer compartments before connecting the electrical supply to the range.

3. Observe all governing codes and ordinances.

4. Be sure to leave these instructions with the consumer.

Canada

Electrical Connection to the Range ............................. 7-8

Cabinet Construction ................................................... 8-9

Range Installation ......................................................9-10

Leveling the range ........................................................ 10

Check Operation............................................................11

Anti-Tip Brackets Installation ................................... 12-13

Important Note to the Consumer

Keep these instructions with your owner's guide for future reference.

Printed in United States

P/N 318201632 (1602) Rev.B

English – pages 1-13

Spanish - pages 14-26

Français – pages 27-40

30" ELECTRIC SLIDE-IN RANGE INSTALLATION INSTRUCTIONS

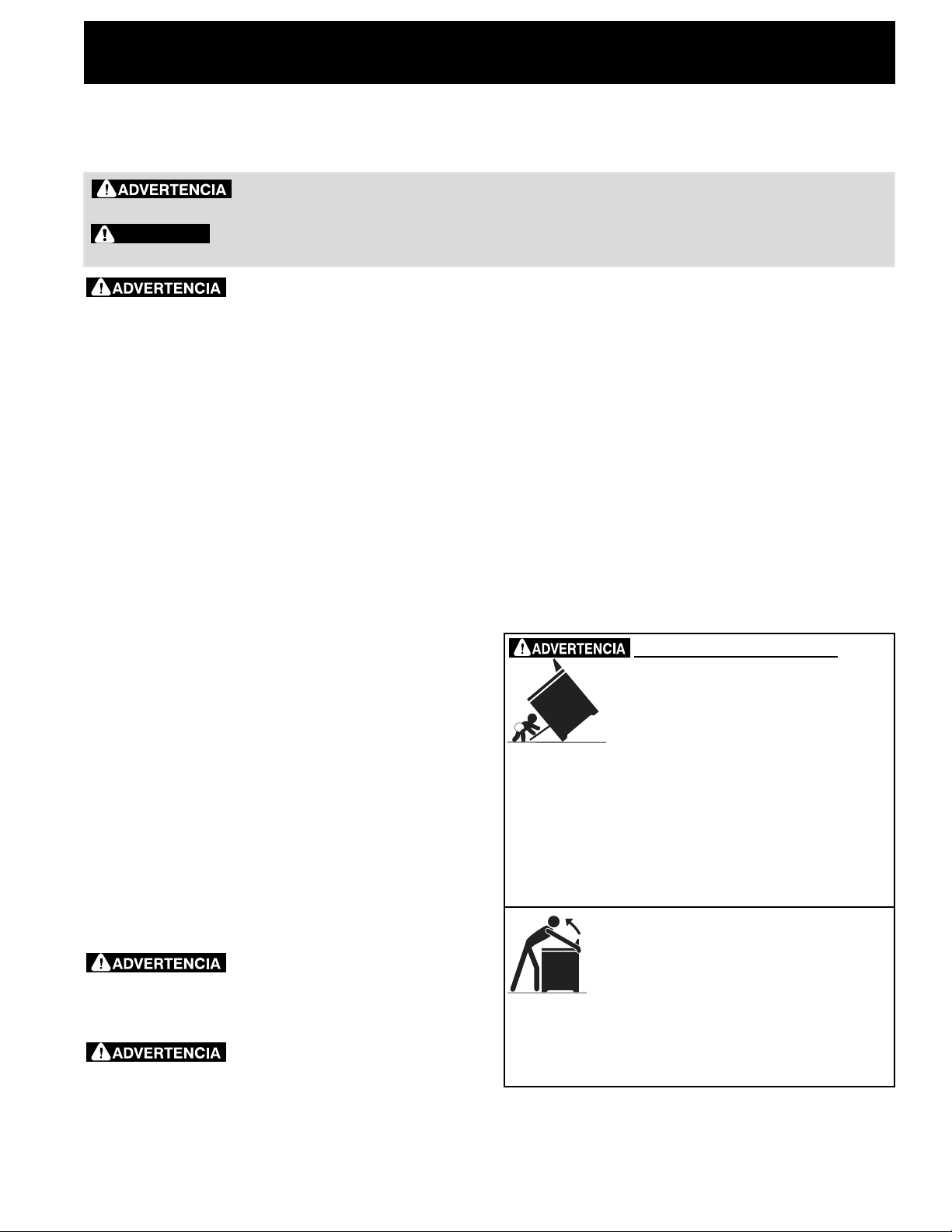

IMPORTANT SAFETY INSTRUCTIONS

This manual contains important safety symbols and instructions. Please pay attention to these symbols and follow all instructions given.

This symbol will help alert you to situations that may cause serious bodily harm, death or

property damage.

damage.

This symbol will help alert you to situations that may cause bodily injury or property

Cold temperatures can damage the

electronic control. When using the appliance for the

rsttime,orwhentheappliancehasnotbeenused

for an extended period of time, be certain the unit has been in temperatures above 32°F (0°C) for at least 3 hours before turning on the power to the appliance.

• Be sure your range is installed and grounded properly by a qualied installer or service technician.

• This range must be electrically grounded in accordance with local codes or, in their absence, with the National Electrical Code ANSI/NFPA No. 70—latest edition in United States or with CSA Standard C22.1, Canadian Electrical Code, Part 1 in Canada.

• Theinstallationofappliancesdesignedfor

manufactured (mobile) home installation must conform with Manufactured Home Construction and Safety Standard, title 24CFR, part 3280 [Formerly the Federal Standard for Mobile Home Construction and Safety, title 24, HUD (part 280)] or when such standard is not applicable, the Standard for Manufactured Home Installation 1982 (Manufactured Home Sites, Communities and Setups), ANSI Z225.1/NFPA 501Alatest edition, or with local codes in United States and with CAN/CSA-Z240 MH in Canada.

• Make sure the wall coverings around the range can withstand the heat generated by the range.

• Before installing the range in an area covered with linoleum or any other synthetic oor covering, make sure the oor covering can withstand heat at least 90°F (32,2°C) above room temperature without shrinking, warping or discoloring. Do not

install the range over carpeting unless you place an insulating pad or sheet of ¼" (0,64 cm) thick plywood between the range and carpeting.

Never leave children alone or

unattended in the area where an appliance is in

use. As children grow, teach them the proper, safe use of all appliances. Never leave the oven door open when the range is unattended.

Stepping, leaning or sitting on the door or drawer of this range can result in serious injuries and can also cause damage to the range.

• Do not store items of interest to children in the cabinets above the range. Children could be

seriously burned climbing on the range to reach items.

• To eliminate the risk of burns or re by reaching over heated surface units, cabinet storage space above the surface unit should be avoided. If

cabinet storage is to be provided the risk can be reduce by installing a range hood that projects horizontally a minimum of 5 inches beyond the bottom of the cabinet.

• Do not use the oven as a storage space. This creates a potentially hazardous situation.

• Never use your range for warming or heating the

room. Prolonged use of the range without adequate ventilation can be dangerous.

• Do not store or use gasoline or other ammable vapors and liquids near this or any other appliance. Explosionsorrescouldresult.

• Reset all controls to the "off" position after using

a programmable timing operation.

Tip Over Hazard

• A child or adult can tip the range and be killed.

• Verify the anti-tip device has been installedtooororwallasper

installation instructions.

• Ensuretheanti-tipdeviceisre-engagedtoooror

wall when the range is moved.

• Do not operate the range without the anti-tip device in place and engaged.

• Failure to follow these instructions can result in death or serious burns to children and adults.

To check if the anti-tip bracket is installed properly, use both arms and grasp the rear edge of range back. Carefully attempt to tilt range forward. When properly installed, the range should not tilt forward.

Refer to the anti-tip bracket installation instructions supplied with your range for proper installation.

30" ELECTRIC SLIDE-IN RANGE INSTALLATION INSTRUCTIONS

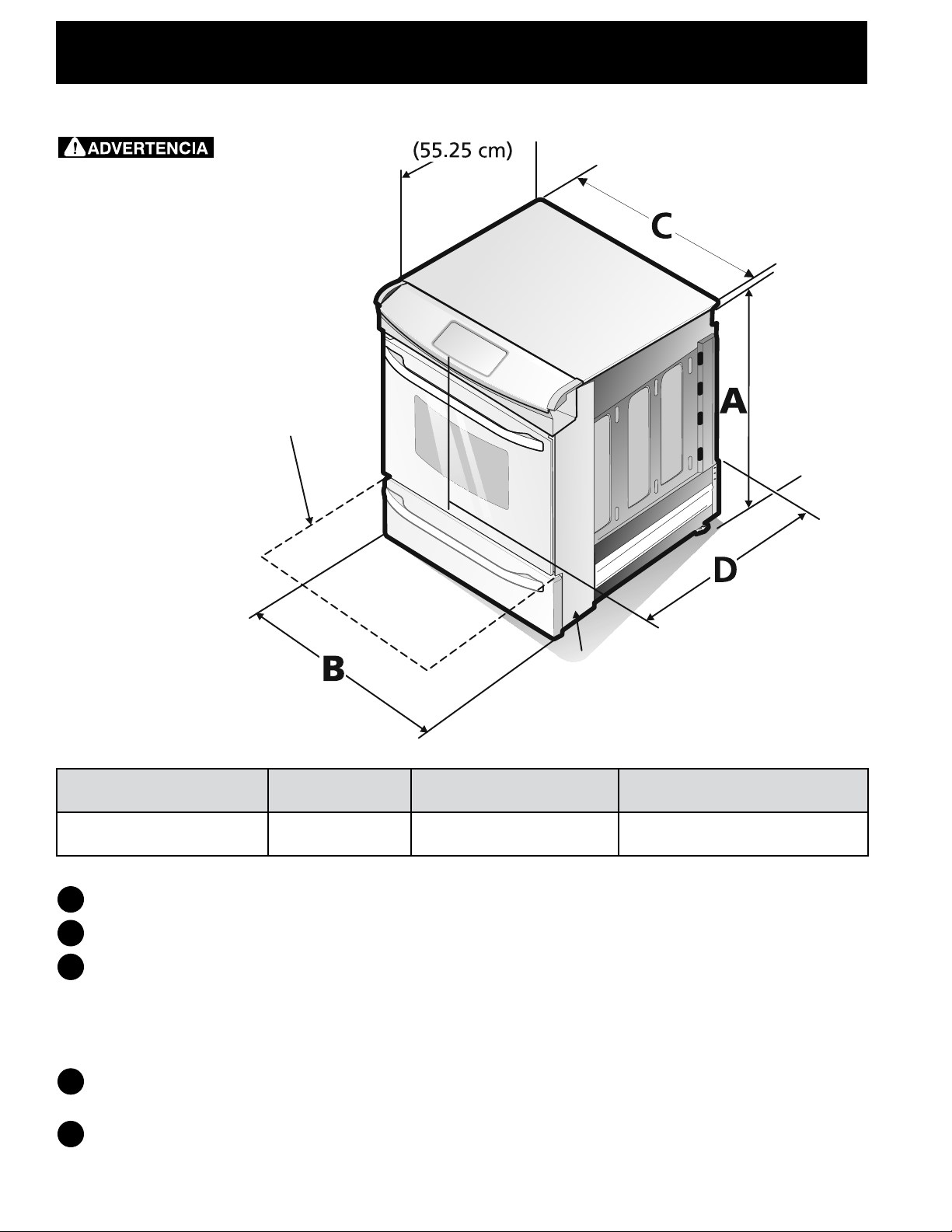

Product Dimensions

Do not

install the unit in the

cabinet before reading next two pages.

Open Door

(see note 5)

Side Panel

A. HEIGHT

(Under Cooktop)

35 3/4" (90,8 cm)

36 5/8" (93 cm)

B. WIDTH

30" (76,2 cm) 31 1/2" (80 cm) 28 5/16" (71,9 cm)

C. COOKTOP

WIDTH

D. TOTAL DEPTH TO FRONT

OF RANGE

NOTE:

1. Donotpinchthepowersupplycordortheexiblegasconduitbetweentherangeandthewall.

2. Do not seal the range to the side cabinets.

3. 24" (61 cm) minimum clearance between the cooktop and the bottom of the overhead cabinet when

thebottomofwoodormetalcabinetisprotectedbynotlessthan¼"(0,64cm)ameretardant

millboard covered with not less than No. 28 MSG sheet metal, 0,015" (0,4 mm) stainless steel, 0,024" (0,6 mm) aluminum, or 0,020" (0,5 mm) copper.

30" (76,2 cm) minimum clearance when the cabinet is unprotected.

4. For cutouts below 22 7/8" (58,1 cm), appliance will slightly show out of the cabinet.

5. Allow at least 19 ¼" (48,9 cm) clearance for door depth when it is open.

30" ELECTRIC SLIDE-IN RANGE INSTALLATION INSTRUCTIONS

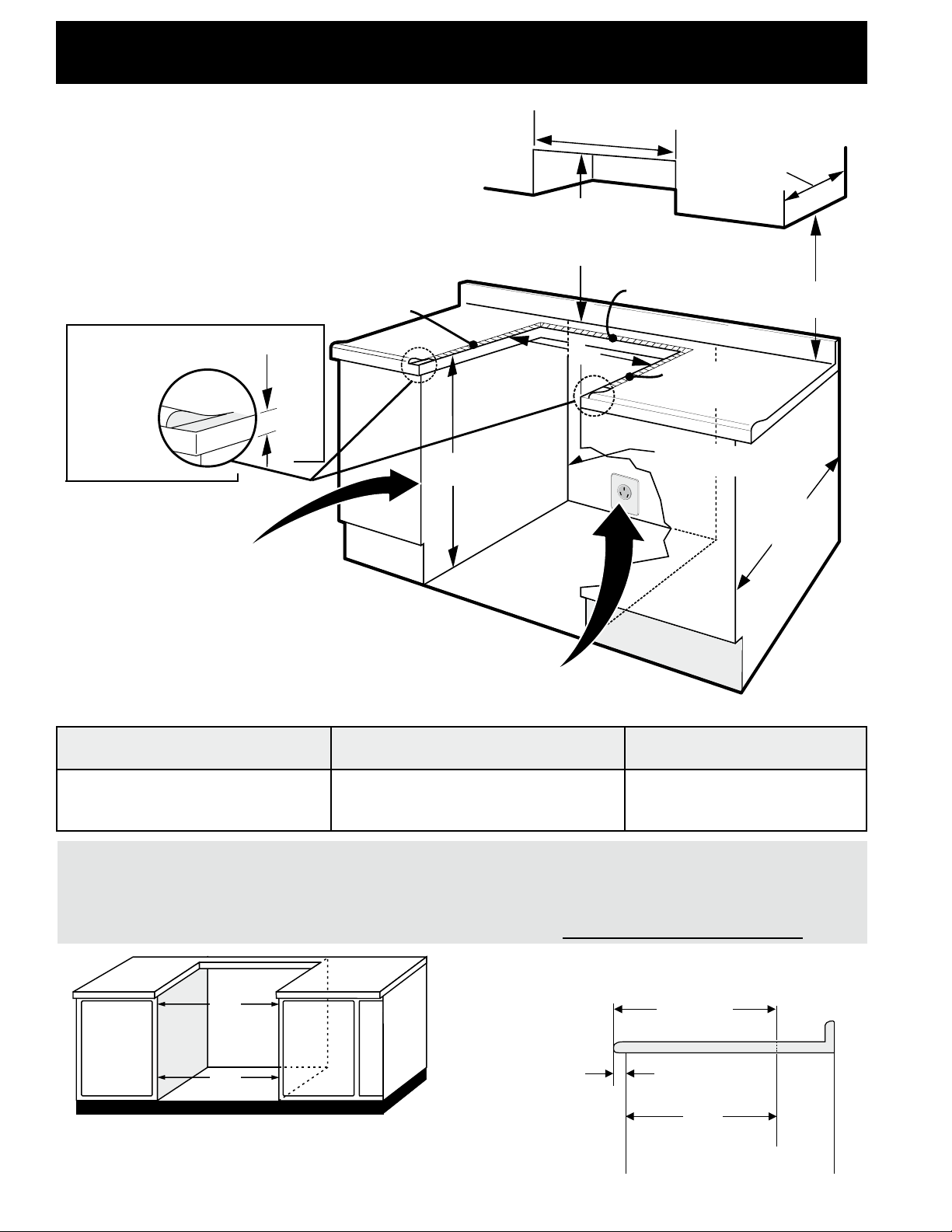

Cabinet Dimensions

Countertop hatched surfaces should be at & leveled.

Shave Raised Edge To Clear Space for 31½" (80 cm) Wide Cooktop Rim.

Locate Cabinet Doors 1" (2,5 cm) Min. From Cutout Opening

1½" Max.

(3,8 cm Max.)

½" Min.

(1,3 cm) Min.

30" Min.

(76,2 cm) Min.

30" Min. (See page 3,

note 3)

(76,2 cm) Min. (See

page 3, note 3)

3/8" Min.

(0,95 cm) Min.

13"

(33 cm)

18" Min.

(45,7 cm) Min.

½" Min.

(1,3 cm) Min.

Approx. 1 7/8"

(4,8 cm)

24" Min.

(61 cm) Min.

Grounded Junction Box or Wall Outlet Should Be

Located 8" to 17" (20,3 - 43,2 cm) From Right Cabinet

and 2" to 4" (5,1-10,2 cm) From Floor

E. CUTOUT WIDTH

(Countertop and cabinet)***

30±1/16"

(76,2±0,16 cm)

F. CUTOUT DEPTH

21 3/4" (55,2 cm) Min. 22 1/8" (56,2 cm) Max

24" (61 cm) Min. with backguard

G. HEIGHT

OF COUNTERTOP

35 7/8" (91,1 cm) Min.

36 5/8" (93 cm) Max.

***IMPORTANT: To avoid cooktop breakage for cutout width (E dimension) of more than 30 1/16" (76,4 cm), make sure the appliance is centered in the counter opening while pushing into it. Raise leveling legs and the rear adjustable wheels at a higher position than the cabinet height (see page

5), insert the appliance in the counter and then level. Make sure the unit is supported by the leveling legs at the front and the wheels at the back and NOT by the cooktop itself.

22 7/8"(58,1 cm) min.

23 1/4"(59,05 cm) max.

(see Note 4)

IMPORTANT: Cabinet and countertop

width should match the cutout width.

FRONT OF

CABINET

1 1/8"

(2,86 cm)

Ref.

30" ELECTRIC SLIDE-IN RANGE INSTALLATION INSTRUCTIONS

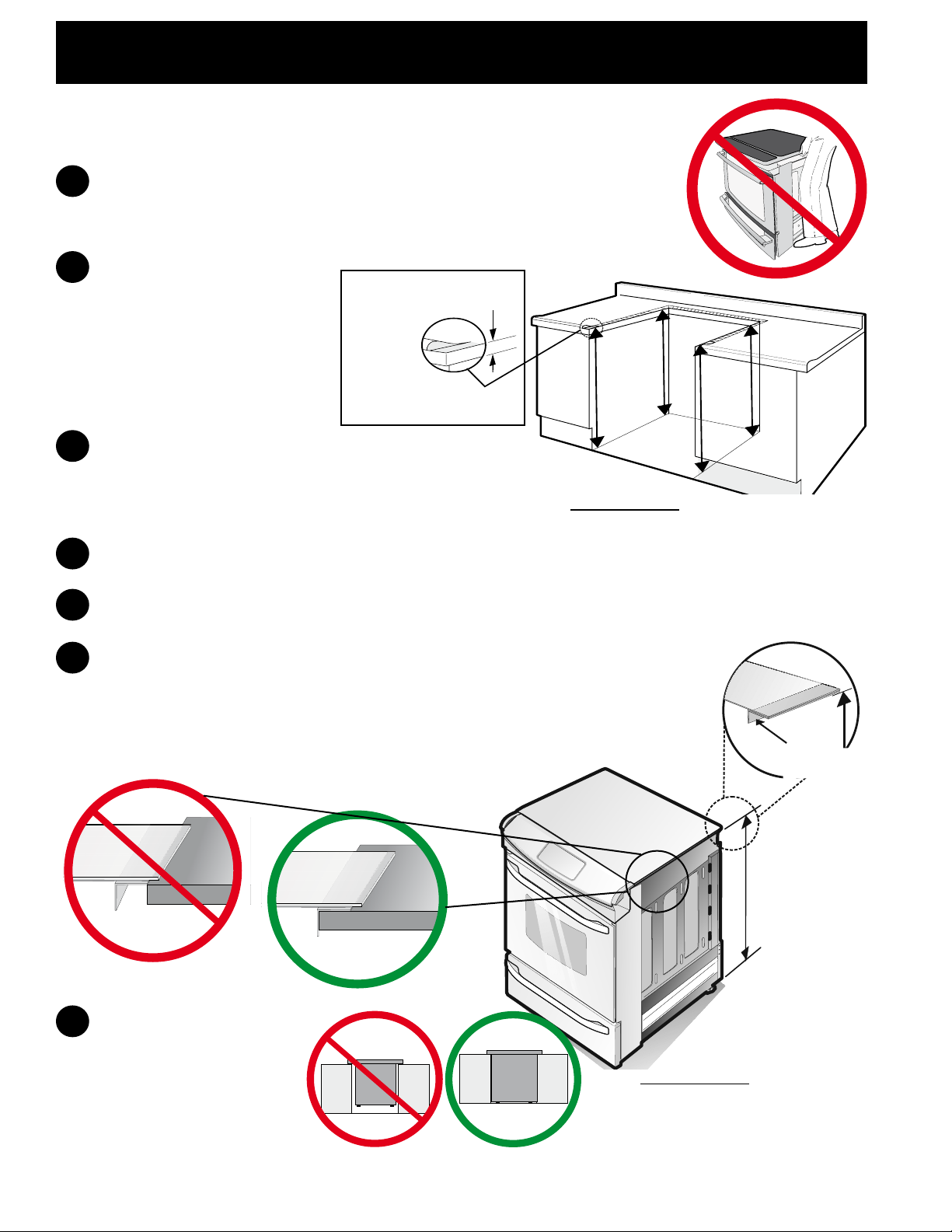

To avoid breakage: Do NOT handle or manipulate the unit by the cooktop.

1. Thecounter-toparoundthecut-outshouldbeatandleveled(see

hatched area on illustration 1)

2. Before installing the unit,

measure the heights of the two (2) cabinet sides (H1-4), front and back (see illustration 1) from

theoortothetopofthe

counter.

Shave Raised Edge to Clear Space for a 31½" (80 cm) Wide Cooktop.

1 ½" Max.

(3.8 cm Max.)

3. Level the range using the leveling legs and leveling

device (if equipped) so that the height from the

oortotheundersideofthecooktopglassframeis

Illustration 1

greater than the tallest cabinet measurement by at least 1/16" (0,16 cm) (see illustration 2).

4. Slide the unit into the cabinet. Make sure the center of the unit is aligned with the center of

the cabinet cut-out.

5. Remove the protective channels on each side of the cooktop (if provided).

6. ThemetalangeundereachsideofthecooktopMUST be placed

over the cabinet countertop for proper unit support. The cooktop should NOT rest directly on the countertop (see illustration 2) or else it could cause damage to the cooktop voiding the warranty. Level the unit if needed.

Metal Flange

7. After the installation,

MAKE SURE that the unit is supported by the leveling legs and NOT by the cooktop.

To successfully install the range, the initial level

heightfromoor

to underside of cooktop frame should be at

Illustration 2

least 1/16" (0,16 cm) taller than cabinet sides as measured in step 2.

30" ELECTRIC SLIDE-IN RANGE INSTALLATION INSTRUCTIONS

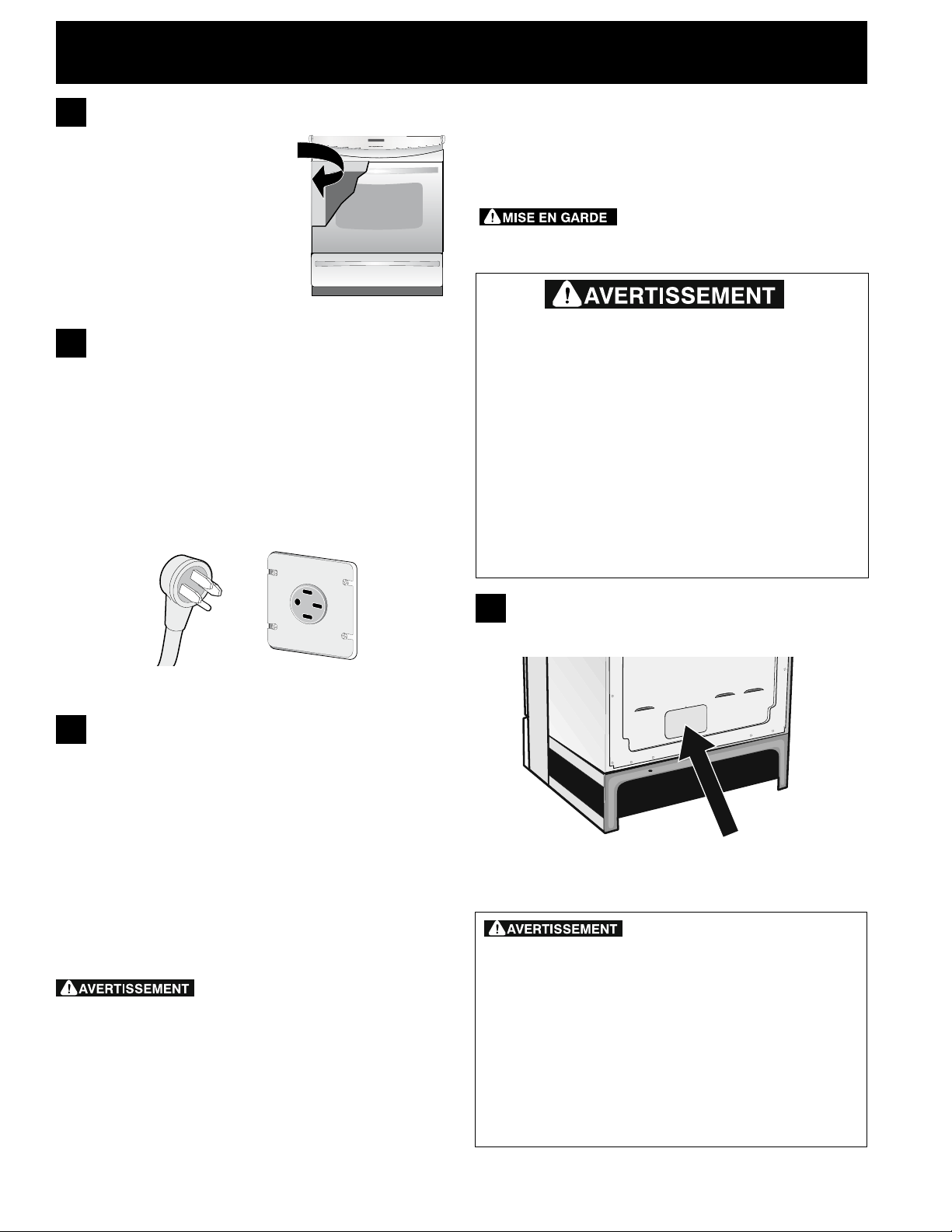

Serial Plate Location

Youwillndthemodelandserial

number printed on the serial plate. The serial plate is located as shown.

Remember to record the serial number for future reference.

Factory Connected Power

Supply Cord (Canada only)

This range is equipped with a factory-connected power cord (see Figure 1). Cord must be connected to a grounded 120/240 volt or 120/208 volt range outlet. If

nooutletisavailable,haveoneinstalledbyaqualied

electrician.

Canada Style

Figure 1

Electrical Shock Hazard

• Electrical ground is required on this appliance.

• Do not connect to the electrical supply until appliance is permanently grounded.

• Disconnect power to the circuit breaker or fuse box before making the electrical connection.

• This appliance must be connected to a grounded, metallic, permanent wiring system, or a grounding connector should be connected to the grounding terminal or wire lead on the appliance.

Failure to do any of the above could result in a re, personal injury or electrical shock.

Access to Terminal Block &

Grounding Strap (U.S.A.)

Power Supply Cord Kit (U.S.A.)

The user is responsible for connecting the power supply cord to the connection block located behind the back panel access cover.

This appliance may be connected by means of

permanent"hardwiring";exiblearmoredor

nonmetallic shielded copper cable (when local code allow it) or by means of a power supply cord kit.

NOTE: Electric Slide-in Range is shipped from factory

with11/8"(2,9cm)dia.holeasshownongure3.Ifa

larger hole is required, punch out the knockout.

Risk of re or electrical shock exists if an incorrect size range cord kit is used, the Installation Instructions are not followed, or the strain relief bracket is discarded.

For mobile homes, new installations or recreational vehicles, use only a power supply kit designed for a range at 125V/250V 50A recommended (minimum 40A). Cord must have either 3 (when local code permits grounding through neutral) or 4 conductors. Terminal on end of wires must be either closed loop or open spade lug with upturned ends. Cord must have strain-relief clamp.

Do not loosen the nuts which secure the factory-installed range wiring to terminal block while connecting range. Electrical failure or loss of electrical connection may occur.

Remove the wire cover here

for access to terminal block

Figure 2

This appliance is manufactured with the frame grounded by connection of a grounding strap between the neutral power supply terminal and the frame. If used in USA, in a new branch circuit installation (1996 NEC), mobile home or recreational vehicle, where local code do not permit grounding through neutral (white) wire or in Canada; remove the grounding strap from the frame and cut the other end, near the neutral terminal. Connect the appliance in

usual manner.

30" ELECTRIC SLIDE-IN RANGE INSTALLATION INSTRUCTIONS

Electrical Connection to the

Range (U.S.A.)

Three Conductor Wire Connection to

Range

If local codes permit connection of the frame grounding conductor to the neutral wire of the copper power supply cord (see Figure 3):

1. Remove the screw holding the rear wire cover, then remove the rear wire cover (access cover) to expose range terminal connection block (see Figure 2).

2. Using the nuts supplied in the literature package, connect the neutral of the copper power supply cord to the center silver-colored terminal of the terminal block, and connect the other wires to the outer terminals. Match wires and terminals by color (red wires connected to the right terminal, black

wiresconnectedtotheleftterminal)(seegure3).

3. Put back the rear wire cover using the screw removed on step 1.

Grounding Strap

Silver Colored Terminal

Red Wire

DO NOT loosen the screws that attach the terminal block to the appliance.

3. Using the nuts supplied with the literature package, connect the ground wire (green) of the copper power supply cord to the frame of the appliance with the ground screw, using the hole in the frame where the ground strap was removed (see Figure 4).

4. Connect the neutral of the copper power supply cord to the center silver-colored terminal of the terminal block, and connect the other wires to the outer terminals. Match wires and terminals by color (red wires connected to the right terminal, black

wires connected to the left terminal).

5. Put back the rear wire cover using the screw removed on step 1.

Terminal Block

Silver Colored Terminal

Red Wire

Black Wire

Terminal Block

Black Wire

A User Supplied Strain-relief Must Be Installed at This Location.

To 240 V Receptacle

Figure 3

1 1/8" (2,9 cm) Dia.

Knockout for 1 3/8"

Cord

Mounting

Plate

Neutral

(White Wire)

Direct Connection

Hole. Punch Out

(3,5 cm) Dia. Cord

Kit Hole.

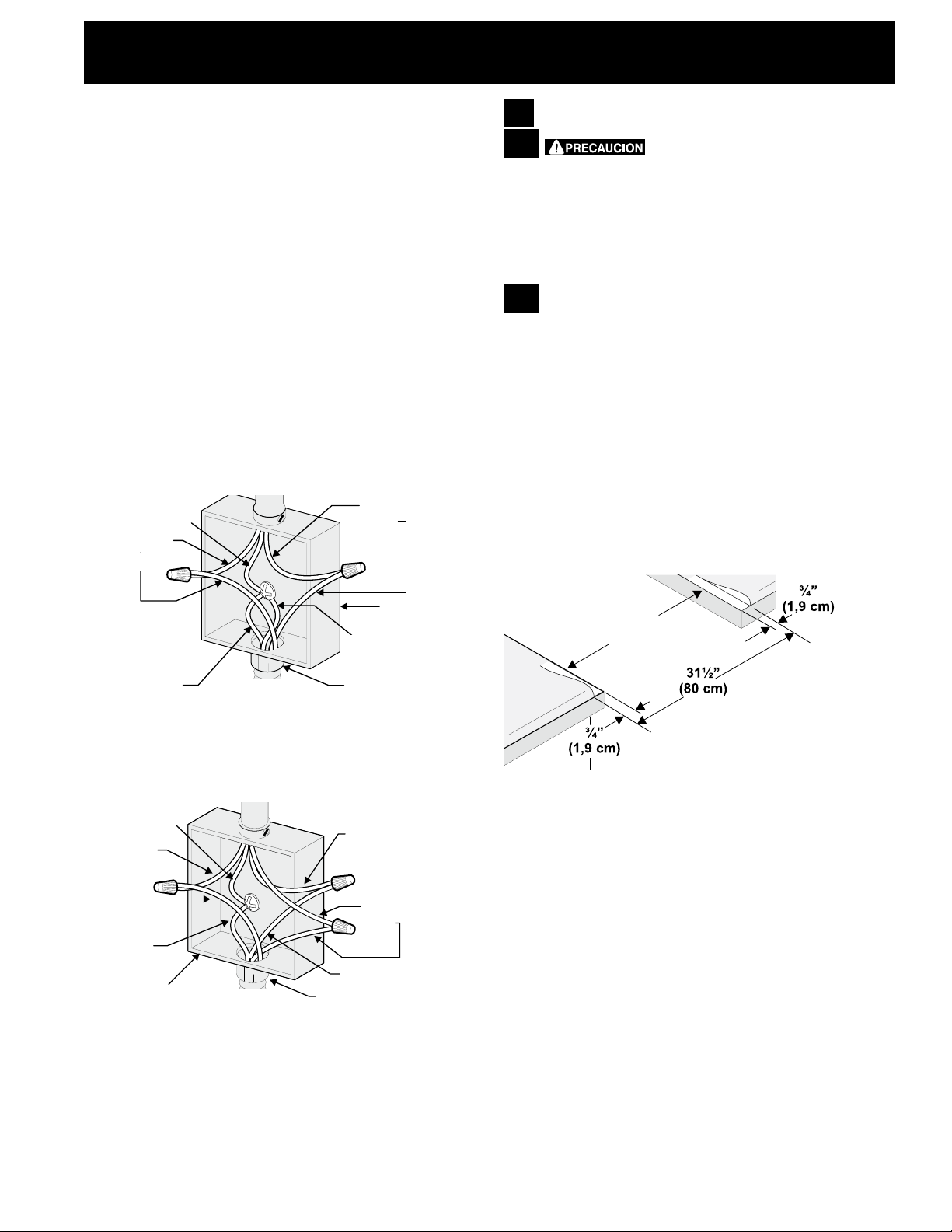

Four Conductor Wire Connection to Range

Where local codes DO NOT permit connection of the frame grounding conductor to the neutral wire of the copper power supply cord (see Figure 4):

1. Remove the screw holding the rear wire cover, then remove the rear wire cover (access cover) to expose range terminal connection block (see Figure 2).

2. Remove the grounding strap. Remove the screw that holds the strap against the appliance. Cut the strap off at the terminal block, or bend the strap back and forth to break it from the terminal block.

1 1/8" (2,9 cm) Dia. Direct Connection Hole. Punch Out Knockout for 1 3/8" (3,5 cm) Dia. Cord Kit Hole.

A User Supplied Strain-relief Must Be Installed at This Location

To 240 V Receptacle

Neutral (White Wire)

Ground (Bare Copper Wire)

Figure 4

Direct Electrical Connection to the Circuit Breaker, Fuse Box or Junction Box

Disconnect power to the circuit breaker

or fuse box before making the electrical connection. If the appliance is connected directly to the circuit

breaker,fuseboxorjunctionbox,useexible,armored

or nonmetallic sheathed copper cable (with grounding wire). Supply a U.L. listed strain-relief at each end of the cable. At the appliance end, the cable goes through the Direct Connection Hole (see Figure 4) on the Cord Mounting Plate. Wire sizes (copper wire only) and connections must conform to the rating of the appliance.

Where local codes permit connecting the appliance-grounding conductor to the neutral (white) wire (see Figure 5):

30" ELECTRIC SLIDE-IN RANGE INSTALLATION INSTRUCTIONS

1. Be sure that no power is supplied on the cable from residence.

2. DO NOT remove the grounding strap for 3-wire installation.

3. In the circuit breaker, fuse box or junction box:

a) Connect the green (or bare copper) wire, the white

appliance cable wire, and the neutral (white) wire together.

b) Connect the 2 black wires together. c) Connect the 2 red wires together.

Where local codes DO NOT permit connecting the appliance-grounding conductor to the neutral (white) wire, or if connecting to 4-wire electrical system (see Figure 6):

1. Be sure that no power is supplied on the cable

from residence.

2. Remove the grounding strap from the terminal

block and from the appliance frame.

3. In the circuit breaker, fuse box or junction box:

a) Connect the white appliance cable wire to the

neutral (white) wire. b) Connect the 2 black wires together. c) Connect the 2 red wires together. d) Connect the green (or bare copper) grounding

wire to the grounding wire of the circuit breaker,

fuse box or junction box.

Cable from Residence

Neutral

(white) Wire

Red Wires

Green (or Bare Copper) Wire

Cable from

Appliance

Black Wires

Junction

Box

White Wire

U.L.-listed Conduit Connector (or CSA listed)

Figure 5 - 3-Wire (Grounded Neutral) Electrical

System (Example: Junction Box)

Green (or Bare Copper) Wire

Red Wires

Cable from Residence

White Wire

Cabinet Construction

6.1

To eliminate the risk of burns

orrebyreachingoverheatedsurfaceunits,donot

have cabinet storage space above the range. If there is cabinet storage space above range, reduce risk by installing a range hood that projects horizontally a minimum of 5" (12,7 cm) beyond the bottom of the

cabinet.

6.2

Countertop Preparation

• Thecooktopsidesoftherangetoverthecutout

edge of your countertop.

• Ifyouhaveasquare nish (at) countertop, no

countertop preparation is required. Cooktop sides lay directly on edge of countertop.

• Formed front-edged countertops must have

moldededgeshavedat3/4"(1,9cm)fromeach

front corner of opening (Figure 7).

• Tile countertops may need trim cut back 3/4" (1,9

cm) from each front corner and/or rounded edge

attened(Figure7).

Min.

Cutout

Width

Formed or tile countertop

trimmed ¾" (1,9 cm) back at

front corners of countertop

opening.

Figure 7

• If the existing cutout width is greater than 30 1/16" (76,4 cm), reduce the ¾" (1,9 cm) dimension.

• Countertop must be level. Place a level on the

countertop,rstsidetoside,thenfronttoback.Ifthe

countertop is not level, the range will not be level. The oven must be level for satisfactory baking results.

Cooktopsidesofrangetoveredgesofcountertop

opening

Green (or Bare Copper) Wire

Junction

Box

Figure 6 – 4-Wire Electrical System

U.L.-listed Conduit

Cable from

Appliance

Connector (or CSA listed)

(Example: Junction Box)

Black Wires

White Wire

30" ELECTRIC SLIDE-IN RANGE INSTALLATION INSTRUCTIONS

Floor Mount

Mount

Anti-Tip Brackets Installation

7.1

Models Equipped with Leveling Device

To reduce the risk of tipping of the

range,therangemustbesecuredtotheoorby

properly installed anti-tip bracket and screws packed with the range. These parts are located in the oven. Failure to install the anti-tip bracket will allow the range to tip over if excessive weight is placed on an open door or if a child climbs upon it. Serious injury might result from spilled hot liquids or from the range itself.

Follow the instructions below to install the anti-tip brackets.

If range is ever moved to a different location, the antitip brackets must also be moved and installed with the range.

Tools Required:

Adjustable Wrench Ratchet Drill & 1/8" (0,32 cm) bit 5/16" (0,8 cm) Nutdriver Level

Theanti-tipbracketattachestotheoor(orbackwall)

at the back of the range to prevent range from tipping.

Whenfasteningbrackettotheoor,besurethatscrews

do not penetrate electrical wiring or plumbing. The screws provided will work in either wood or concrete.

1. Drawacenterline(CL)ontheoorwheretherange shouldbeinstalled.Alsodrawalineontheoorat

the range back position if there is no wall.

2. Unfoldpapertemplateandplaceitatontheoor

with the right rear corner positioned exactly on the intersection of the center and back lines you just drew before. (Use the diagram below to locate brackets if template is not available. (Figure 8))

3. Markontheoor(orwall)thelocationofthe

mounting holes shown on the template. For easier installation, 3/16" (0,48 cm) diameter pilot holes 1/2"

(1,27cm)deepcanbedrilledintotheoor(orwall).

4. Removetemplateandplacebracketonoor.Lineup holesinbracketwithmarksonoor/wallandattach

with screws provided. Bracket must be secured to

solidoororwall(Figure9).Ifattachingtoconcrete oor,rstdrill3/16"(0,48cm)dia.pilotholesusing

masonry drill bit.

5. Be sure the 4 levelling legs are at the highest position they can be.

6. Slide range into place making sure structure of the range is trapped by the anti-tip bracket (Figure 9). Lower the range by adjusting the levelling legs until the underside of the cooktop is sitting level on the countertop. Refer to “Levelling the Range” section.

7. After installation, verify that the anti-tip bracket is engaged by grasping the top rear edge of the range and carefully attempt to tilt it forward to make sure range is properly anchored.

(CL = Center line)

Figure 8

Range

Wall

Anti-Tip Bracket

Wall

Rear of Range

Floor

Figure 9

30" ELECTRIC SLIDE-IN RANGE INSTALLATION INSTRUCTIONS

Range side

FASTEN BRACKET

ALL OR FLOOR MOUNTING)

7.2

Models Equipped with Leveling Legs

To reduce the risk of tipping of the

range,therangemustbesecuredtotheoorbythe

properly installed anti-tip bracket and screws packed with the range. Failure to install the anti-tip bracket will allow the range to tip over if excessive weight is placed on an open door or if child climbs upon it. Serious injury might result from spilled hot liquids or from the range itself.

If range is ever moved to a different location, the antitip bracket must also be moved and installed with the range.

Instructions are provided for installation in wood or

cementoor.Whenfasteningtooor,besurethat

screws do not penetrate electrical wiring or plumbing.

A. Locate the Bracket Using the Template - Locate the bracket position (right or left side) by placing the

templatesymmetricallytothecenterofthenalrange

position. Mark the location of the screw holes, shown on template.

C. Level and position the range - Slide range to its

nalposition.Inserttherangelevelinglegintheanti-tip

bracket. Visually verify if the anti-tip bracket is engaged. Lower the range by adjusting the 4 leveling legs alternatively until the range is level. Check if the range is level by placing a spirit level on the oven rack. Take 2 readings with the spirit level placed diagonally; take a reading in one direction and then in the other direction. Level the range if necessary by adjusting the leveling legs.

Figure 12

B. Drill Pilot Holes and Fasten Bracket - Drill a 1/8"

(0,3 cm) pilot hole where screws are to be located. If bracket is to be mounted to the wall, drill pilot hole at an approximate 20° downward angle. If bracket is to be

mountedtomasonryorceramicoors,drilla3/16"(0,5

cm) pilot hole 1-3/4" (4,4 cm) deep. The screws provided may be used in wood or concrete material. Use a 5/16"

(0,8cm)nut-driveroratheadscrewdrivertosecurethe

bracket in place.

Leveling leg

Floor Mount

Figure 10

Wall mount

Rear of Range

Wall Plate

Anti-Tip Bracket

Figure 11

Leg

Leveler

Raise

Lower

Figure 13

Figure 14

30" ELECTRIC SLIDE-IN RANGE INSTALLATION INSTRUCTIONS

Range

Installation

Important Note:

Door removal is not a requirement for installation of the range, but is an added convenience. Refer to the Use and Care Guide for oven door removal instructions.

Standard Installation

The range cooktop overlaps the countertop at

8.1

thesidesandtherangerestsontheoor.The

cooktop is 31½" (80 cm) wide.

Install base cabinets 30" (76,2 cm) apart. Make

8.2

sure they are plumb and level before attaching cooktop. Shave raised countertop edge to clear 31½" (80 cm) wide range top rim.

Install cabinet doors 32" (81,3 cm) min. apart so

8.3

as not to interfere with range door opening.

Cutout countertop exactly as shown on page 4.

8.4

For models equipped with Leveling Device:

Make sure the front leveling legs and the rear

8.5

leveling device are setup higher than the height of the cabinet.

Install the anti-tip bracket at

8.6

this point before placing the range at its nal

position. Follow the installation instructions on page 12 or on the anti-tip bracket template supplied with the range.

To provide an optimum installation, the top

8.7

surface of the countertop must be level and

at(lieonthesameplane)aroundthe3sides

that are adjacent to range cooktop. Proper

adjustmentstomakethetopatshouldbemade

or gaps between the countertop and the range cooktop may occur.

To reduce the risk of damaging

8.8

your appliance, do not handle or manipulate it by the ceramic glass. Manipulate with care.

8.9

Position range in front of the cabinet opening.

Make sure the cooktop glass that overhangs the

8.10

countertop clears the countertop before sliding range into position. If necessary, raise the unit by lowering the leveling legs.

Slide the range into the cutout opening and

8.11

center it before leveling it.

8.12

Level the range (see section 9). Theoor

where the range is to be installed must be level. Follow the instructions under "Leveling the

Figure 15

Range- Models Equipped with Leveling Device".

On models with a leveling device, remove the

8.13

rear legs and discard. Adjust the leveling legs on the front of the appliance so that the cooktop glass clears the countertop. Level the appliance (see Leveling the range: Models Equipped with Leveling Device). The glass should not be supported by the countertop or any hatched or shaved areas of the countertop.

For models equipped with Leveling Leg only (no leveling device):

Make sure the four leveling legs (front and rear)

8.5

are setup higher than the height of the cabinet.

8.6

Install the anti-tip bracket at

this point before placing the range at its nal

position. Follow the installation instructions on page 13 or on the anti-tip bracket template supplied with the range.

To provide an optimum installation, the top

8.7

surface of the countertop must be level and

at(lieonthesameplane)aroundthe3sides

that are adjacent to range cooktop. Proper

adjustmentstomakethetopatshouldbemade

or gaps between the countertop and the range cooktop may occur.

To reduce the risk of damaging

8.8

your appliance, do not handle or manipulate it by the ceramic glass. Manipulate with care.

Position range in front of the cabinet opening.

8.9

Make sure that the glass which overhangs the

8.10

countertop clears the countertop. If necessary, raise the unit by lowering the leveling legs.

Level the range(seesection9).Theoor

8.11

where the range is to be installed must be level. Follow the instructions under "Leveling the Range-Models Equipped with Leveling Legs".

8.12

Slide the range into the cutout opening.

IMPORTANT

Installation With Backguard

The cutout depth of (21 3/4" (55,2 cm) Min., 22 1/8" (56,2 cm) Max.) needs to be increased to 24" (61 cm) when installing a backguard.

Installation With End Panel

A End Panel kit can be ordered through a Service Center.

Installation With Side Panels

A Side Panels kit can be ordered through a Service Center. Note: Install cabinet doors 32" (81,3 cm) min. apart so as not to interfere with range door opening.

If Accessories Needed :

30" ELECTRIC SLIDE-IN RANGE INSTALLATION INSTRUCTIONS

Leveling the range

9.1

Models Equipped with Leveling Device

Level the range after installation in the cutout

opening.

1. Open the range drawer. The leveling screws control the height of the rear wheels.

2. Adjust the appliance wheels and legs as follows until the underside of the cooktop surface is sitting level on the countertop (Figure 16). a. To adjust the front legs, use a wrench on

the leg base and turn clockwise to lower or counterclockwise to raise.

b. To adjust the rear wheels, use a ratchet

or a nutdriver and turn the leveling screws counterclockwise to lower or clockwise to raise.

3. Check if the range is level by installing an oven rack in the center of the oven and placing a level on the rack (Figure 17).

4. Take 2 readings with the level placed diagonally in one direction and then the other. Level the range, if necessary, by adjusting the leveling legs and wheels.

5. If the range cannot be level, contact a carpenter to

correctsaggingorslopingoor.

9.2

Models Equipped with Leveling Legs

Level the range and set cooktop height before installation in the cut-out opening.

1. Install an oven rack in the center of the oven.

2. Place a level on the rack (see Figure 17). Take 2 readings with the level placed diagonally in one direction and then the other. Level the range, if necessary, by adjusting the 4 leg levelers with a wrench (see Figure 13).

3. Taking care to not damage the countertop, slide range into cutout opening and double check for levelness.

Figure 17

Figure 16

30" ELECTRIC SLIDE-IN RANGE INSTALLATION INSTRUCTIONS

Decorative Rear Trim

10.

Installation (some models)

1. Disconnect the power from the range.

2. Make sure the range is leveled.

3. Pull range toward you.

4. Takethedistancebetweentheoorandthe

surface underneath the cooktop frame.

5. Mark that distance on the wall where the decorative trim will be installed.

6. Draw a line.

7. Place the top of the decorative trim under that line.

8. Usingthescrewsprovidedxthedecorativetrim

into the wall.

9. Slide the range back into position and reconnect the power source (the bottom of the cooktop should be located over the decorative trim).

Decorative Trim

Distance between the

oorand

the surface underneath the cooktop frame.

Screw (3)

11.2

Operation of Oven Elements

The oven is equipped with an electronic oven control. Each of the functions has been factory checked before shipping. However, it is suggested that you verify the operation of the electronic oven controls once more. Refer to the Use & Care Guide for operation. Follow the instructions for the Clock, Timer, Bake, Broil, Convection (some models) and Clean functions.

Bake–After setting the oven to 350°F (177°C) for baking, the lower element in the oven should become red.

Broil–When the oven is set to BROIL, the upper element in the oven should become red.

Clean–When the oven is set for a self-cleaning cycle, the upper element should become red during the preheat portion of the cycle. After reaching the selfcleaning temperature, the lower element will become red. Convection (some models)–When the oven is set to CONV. BAKE/ROAST at 350°F (177°C), the convection element cycles on and off and the convection fan turns. The convection fan will stop turning when the oven door is opened during convection baking or roasting.

Warmer Drawer (some models)–Set the control to HI and check to see the drawer is heating.

When Power Connection is Completed

Make sure all controls are left in the OFF position.

Figure 18

Check Operation

11.

Refer to the Use and Care Guide packaged with the range for operating instructions and for care and cleaning of your range.

Do not touch the elements. They may

be hot enough to cause burns.

Remove all packaging from the oven and the warmer drawer (if equipped) before testing.

11.1

Operation of Surface Elements

Turn on each of the four surface elements and check to see that they heat. Check the surface element indicator light(s), if equipped.

Model and Serial Number Location

The serial plate is located on the oven front frame behind the oven door (see section1).

When ordering parts for or making inquiries about your range, always be sure to include the model and serial numbers and a lot number or letter from the serial plate on your range.

Before You Call for Service

Read the Before You Call for Service Checklist and operating instructions in your Use & Care Guide. It may save you time and expense. The list includes common occurrences that are not the result of defective workmanship or materials in this appliance.

Refer to your Use & Care Guide for service phone numbers.

INSTRUCCIONES DE INSTALACIÓN

ESTUFA ELÉCTRICA EMPÓTRALES DE 30"

LA INSTALACIÓN Y EL SERVICIO DEBEN SER EFECTUADOS POR UN

INSTALADOR CALIFICADO.

IMPORTANTE: GUARDE ESTAS INSTRUCCIONES PARA USO DEL INSPECTOR

LOCAL DE ELECTRICIDAD. LEA Y GUARDE ESTAS INSTRUCCIONES PARA

REFERENCIA FUTURA.

Estados Unidos

PARA SU SEGURIDAD: No

almacene ni utilice gasolina u otros vapores y

líquidos inamables en la proximidad de este o de

cualquier otro artefacto.

Tabla de materias

Importantes instrucciones de seguridad ....................... 14

Dimensiones de la unidad y de la gabinete .............15-16

Para evitar fractura de la unidad .................................. 17

Ubicación de la placa de serie...................................... 18

Cable de fuente de energía .......................................... 18

Estuche de cable del suministro eléctrico .................... 18

Acceso al bloque de terminales.................................... 18

Conexión eléctrica a la cocina .................................19-20

Notas importantes para el instalador

1. Lea todas las instrucciones antes de instalar la cocina.

2. Retire todo material de empaquetado del horno y de la gaveta de entibiado antes de conectar el suministro eléctrico a la cocina.

3. Observe todo código o reglamento.

4. Asegúrese de dejar estas instrucciones con el consumidor

Canada

Construcción del armario.............................................. 21

Instalación de la estufa ................................................. 21

Nivelación de la estufa ................................................. 22

Comprobación del Funcionamiento .............................. 22

Instrucciones para la instalación de las jaciones de

anti-inclinacion ............................................................. 23

Notas ............................................................................ 24

Nota importante para el consumidor

Mantenga estas instrucciones con el manual del usuario para futuras referencias.

Impreso en Canada

P/N 318201632 (1602) Rev. B

English – páginas 1-13

Español – páginas 14-26

Français – páginas 27-40

INSTRUCCIONES DE INSTALACIÓN PARA LA ESTUFA ELÉCTRICA

DESLIZABLE DE 30"

IMPORTANTES INSTRUCCIONES DE SEGURIDAD

Este manual contiene importantes mensajes de seguridad. Siempre lea y obedezca todo mensaje

de seguridad.

Indica una situación muy peligrosa, la cual de no ser evitada puede ocasionar graves

heridas y hasta la muerte.

ATENCION

ocasionar heridas leves o daños al producto solamente.

Indica una situación de peligro inminente, la cual de no ser evitada puede

Los controles eléctricos pueden ser dañados con frías temperaturas. Cuando utilice su estufa por la primera vez, o si no ha sido utilizada por mucho tiempo asegúrese que no haya sido expuestas a temperaturas más altas que 0°C/32°F por más de 3 horas antes de conectar su estufa al suministro eléctrico.

• Asegúrese que su cocina está instalada y conectada

adecuadamente a tierra por un instalador calicado

o un técnico de servicio.

• Esta cocina debe ser conectada a tierra

eléctricamente de acuerdo con los códigos locales,

o de no existir, con la National Electrical Code ANSI/

NFPA No.70- última edición en el estados unidos o con la CSA Standard C22.1, Canadian Electrical Code, Part 1 en el Canada.

• La instalación de electrodomésticos destinados

para casas (movibles) deben conformarse con la Manufactured Home Construction and Safety Standard, título 24CFR, parte 3280 [antiguamente la Federal Standard for Mobile Home Construction and Safety, título 24, HUD (parte 280)] o cuando este código no se aplica, la Standard for Manufactured Home Installation 1982 (Manufactured Home sites, communities and setups) ; ANSIZ225.1/NFPA 501A- última edición o con códigos locales en el estados unidos o con CAN/CSAZ240 MH en el Canada.

• Asegúrese que el empapelado de pared alrededor

de la cocina pueda resistir el calor generado por la cocina.

• Antes de instalar la cocina en una área cubierta de

linóleo o cualquier otro revestidos de piso sintético, asegúrese que éste pueda resistir al menos 90°F

(32,2°C) sobre la temperatura de la pieza sin

encogerse, ladearse o descolorareis. No instale la cocina encima de una alfombra a menos que coloque una placa de aislamiento o una plancha de ¼" (0,64 cm) de madera entre la cocina y el alfombrado.

Nunca deje a los niños solos o

sin cuidado en el area donde el electrodoméstico está en uso. A medida que los niños crezcan, enséñeles el uso

adecuado de los electrodomésticos. Nunca deje la puerta del horno abierta cuando la cocina esté sin supervisión.

Pisar, apoyarse o sentarse en

las puertas o los cajones de la cocina pueden causar

graves heridas y también dañar la cocina.

• No coloque cosas que atraigan a los niños sobre

los gabinetes encima de la cocina. Los niños podrían

sufrir quemaduras tratando de alcanzarlos.

• Para evitar riesgos de quemaduras o incendios al tocar superficies calientes, se deben evitar los armarios sobre la superficie de los quemadores.

Si existe un armario, se pueden reducir los riesgos instalando una campana que se extienda horizontalmente en un mínimo de 5" por sobre la parte inferior de los armarios.

• No use el horno como espacio de almacenamiento. Esto crea una situación muy peligrosa.

• Nunca use su cocina para calentar la pieza. El uso prolongado de la cocina sin ventilación adecuada puede ser peligroso.

• No guarde o use gasolina u otros vapores

inamables y líquidos cerca de éste o cualquier otro

electrodoméstico. Esto podría causar una explosión o un incendio.

• Vuelva a programar todos los controles a la posición

"off" (apagado) después de haber utilizado el conteo contador automático.

Riesgo de volcamiento

• Un niño o adulto puede volcar la estufa y acabar muerto.

• Vericar que el braquet trasero

este calibrado con la cubierta o el utensilio del anti-vuelco sea instalado

en las paredes del cabinete como la indican las instrucciones.

• Asegurar que el braquet antivuelco sea calibrado con la cubierta o los lados de la cabina así como lo indican las instrucciones cuando la estufa sea movida.

• No utilice la estufa sin el dispositivo antivuelco instalado y acoplado.

• Si no se siguen estas instrucciones, se puede provocar la muerte o quemaduras graves en niños y adultos.

Para vericar si la jaciones de anti-inclinación

está instalado correctamente, sostenga el borde trasero de la parte trasera de la estufa usando ambos brazos. Intente inclinar la

estufa hacia adelante con cuidado. Si está instalada correctamente, la estufa no debería inclinarse hacia adelante. Consulte las instrucciones de instalación del soporte antivuelco proporcionadas con la estufa para instalarlo adecuadamente.

INSTRUCCIONES DE INSTALACIÓN PARA LA ESTUFA ELÉCTRICA

DESLIZABLE DE 30"

Dimensiones de la unidad

No instale la

unidad en el gabinete si no ha leído

esta página.

Puerta abierta

(vea nota 5)

Panel Lateral

A. ALTURA

(Debajo de la cubierta)

35 3/4" (90,8 cm)

36 5/8" (93 cm)

NOTAS:

No pellizque el cordón eléctrico o el conducto exible de gas entre la estufa y la pared.

No selle la estufa a los armarios de lado.

Un espacio mínimo de 24" (61 cm) entre la supercie de la estufa y el fondo del armario cuando el

fondo del armario de madera o metal está protegido por no menos de 1/4" (0,64 cm) de madera resistente al fuego cubierta por una lámina metálica de MSG, número 28, 0,015" (0,4 mm) de acero inoxidable, 0,024" (0,6 mm) de aluminio, ô 0,02" (0,5 mm) de cobre.

Un espacio mínimo de 30" (76,2 cm) cuando el armario no está protegido.

Para los recortados menos que 22 7/8", el electrodoméstico aparecería ligeramente en el exterior del

armario.

B. ANCHURA

30" (76,2 cm) 31 1/2" (80 cm) 28 5/16" (71,9 cm)

C. ANCHURA DE LA

PLANCHA DE COCINAR

D. PROFUNDIDAD TOTAL A

LA FRENTE DE LA ESTUFA

Deje por los 19 ¼" (48,9 cm) de espacio libre para la profundidad de la puerta cuando esta abierta.

INSTRUCCIONES DE INSTALACIÓN PARA LA ESTUFA ELÉCTRICA

DESLIZABLE DE 30"

Dimensiones de la Gabinete

Estas supercies deben

de ser planas y niveladas (área rayada).

Lije la parte elevada del borde para obtener las 31½" (80 cm) de ancho del reborde de la plancha de cocinar.

Localice las puertas del armario 1" (2,5 cm) mín. del hueco de la abertura.

1½" Max.

(3,8 cm Max.)

30" Min.

(76,2 cm) Min.

13"

(33 cm)

30" Min.

(76,2 cm) Min. (Vea

Nota 3, de la pagina 16)

18" Min.

(45,7 cm) Min.

Approx. 1 7/8"

(4,8 cm)

24" Min.

(61 cm) Min.

La caja de empalmes o el enchufe de conexión con la

tierra debería situarse de 8" a 17" (20,3 - 43,2 cm) del

armario derecho y de 2" a 4" (5,1-10,2 cm) del suelo.

E. ANCHURA DE RECORTADO

(encima y armario)***

30±1/16"

(76,2±0,15 cm)

***IMPORTANTE: Para el corte a lo ancho (dimensión E) de más de 30 1/16" (76,4 cm) para evitar que se rompa la cubierta, asegúrese que el artefacto esté centrado en la abertura de la mesada mientras lo presiona. Levante las patas ajustables a una altura mayor a la del mueble (ver página 18), inserte el electrodoméstico dentro del gabinete y después nivélelo. Asegúrese que le unidad este soportada por las patas y NO por la cubierta superior sobre la encimera.

F. PROFUNDIDAD DE RECORTADO

21 3/4" (55,2 cm) Min. 22 1/8" (56,2 cm) Max

24" (61 cm) Min. con un protector trasero

23 1/4"(59,05 cm) max.

G. ALTURA DEL

MOSTRADOR

35 7/8" (91,1 cm) Min.

36 5/8" (93 cm) Max.

22 7/8"(58,1 cm) min.

(vea Nota 4)

1 1/8"

IMPORTANTE: El ancho de la cubierta y el

armario debe de ser igual al ancho del corte.

PARTE

DELANTERA

DEL

ARMARIO

(2,86 cm)

Ref.

INSTRUCCIONES DE INSTALACIÓN PARA LA ESTUFA ELÉCTRICA

DESLIZABLE DE 30"

Para evitar fractura de la unidad: NO manipule

la unidad sosteniendo la cubierta.

La cubierta alrededor del espacio donde usted instalara su unidad

debe de estar plana y nivelada. (Vea el área sombreada en la ilustración número 1)

Antes de instalar la unidad,

mida la altura de los dos (2) lados de los gabinetes (H1-4), frente y parte trasera (vea ilustración

1) del piso a lo alto de la cubierta.

Nivele la estufa utilizando las 4 patas ajustables

delanteras de manera que la altura del suelo a la parte de abajo del reborde de metal sea de al menos1/16" (0,16 cm) (vea ilustración 2).

Lije el borde levantado para dejar espacio para una unidad con un dimensión de 31½” (80 cm).

1 ½" Max.

(3.8 cm Max.)

Ilustración 1

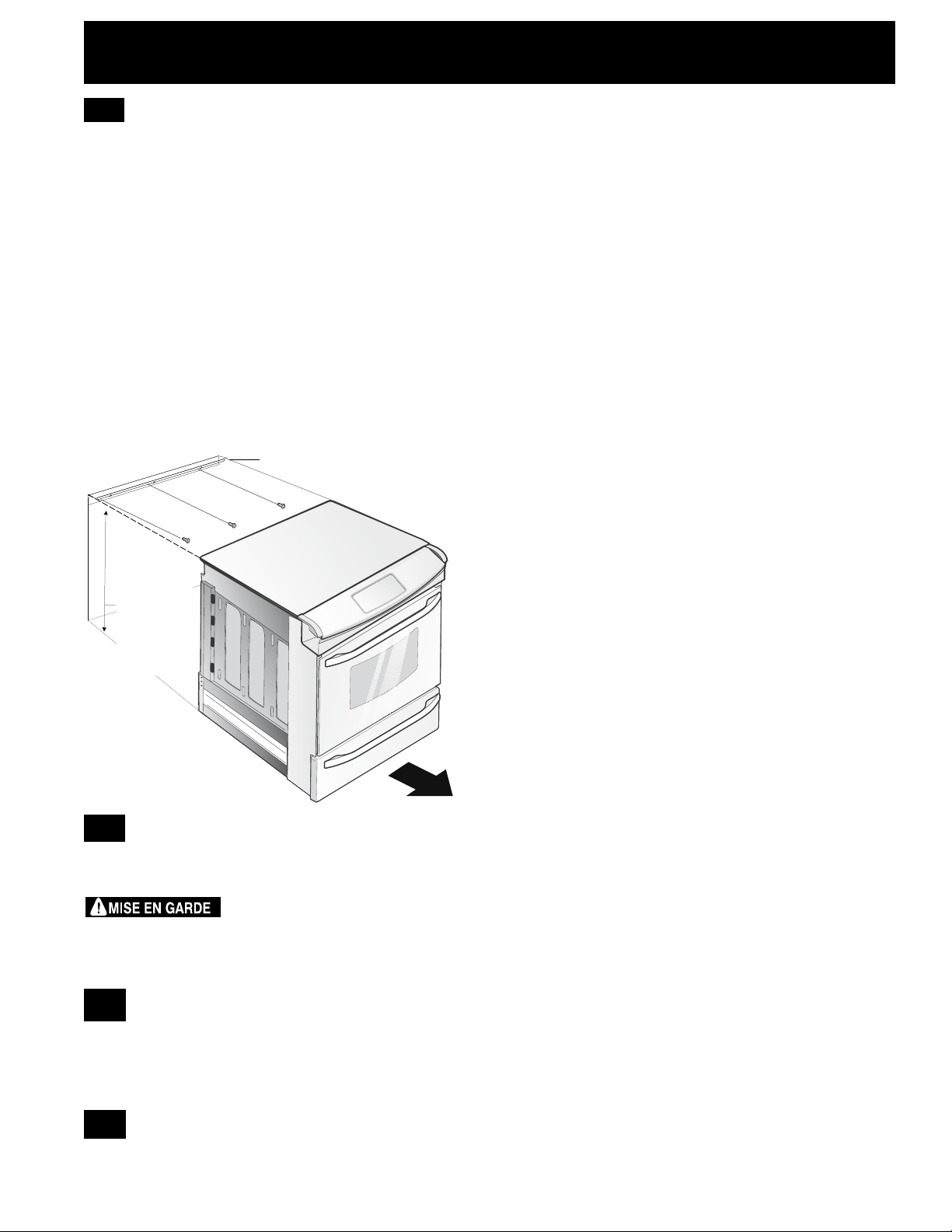

Deslice la unidad hacia el gabinete. Asegúrese que la unidad este centrada con el centro

de la abertura del gabinete.

Remueva la parte en plástico extruido en cada lado de la cubierta (Algunos modelos).

Es imprescindible que el reborde de metal que se encuentra debajo de

la cubierta este sobre la cubierta del gabinete. La cubierta no deberá tocar directamente la cubierta del gabinete (vea ilustración 2) de no ser asi la fractura de la cubierta anulará la garantía. Nivele la unidad si es necesario.

Después de

la instalación, ASEGÚRESE que la

Ilustración 2

Reborde de metal

Para instalar exitosamente su estufa, la medida inicial del piso

a la supercie

interior de la cubierta de vidrio debe ser mayor que la altura del gabinete por lo menos 1/16" (0,16 cm) como se midió en el paso número 2.

unidad este sostenida por las patas niveladoras y NO por la cubierta.

INSTRUCCIONES DE INSTALACIÓN PARA LA ESTUFA ELÉCTRICA

DESLIZABLE DE 30"

Ubicación de la placa de serie

Encontrará el modelo y el número de serie impresos en la placa de serie. Vea la ilustración para conocer su ubicación exacta.

Asegúrese de tomar nota del número de serie para futura referencia.

Cable de fuente de energía

conectado de fabrica (Canadá

solamente)

Esta estufa viene de fabrica equipada con un cable

de fuente de energía (vea a la gura 1). El cable debe

de ser conectado a una toma de corriente a tierra de 120/240 voltios o de 120/208 voltios. Si no hay una toma de corriente a tierra en la habitación, debe de ser

instalada por un técnico calicado.

Estilo Canadá

Figura 1

mínimo) debe de ser utilizad. La terminal al nal de los

alambres debe ser anillo o de tenedor con las puntas levantadas. El cable debe tener abrazadera de alivio de esfuerzo.

No desajuste las tuercas

que aseguran la conexión de la cocina al bloque

terminal cuando esté instalándola. El corte o la perdida de corriente eléctrica puede ocurrir.

Peligro de choque eléctrico

• La conexión a tierra es requerida para este

electrodoméstico.

• No conecte al suministro eléctrico hasta que

el electrodoméstico este conectado a tierra de manera permanente.

• Desconecte el suministro eléctrico hacia la caja de empalmes antes de hacer la conexión eléctrica.

• Este electrodoméstico debe ser conectado a un sistema de alambres permanentes, metálicos,

conectados a tierra o una puesta a tierra

debe ser conectada al terminal de tierra o un

emplomando al electrodoméstico.

El no seguir ninguna de estas instrucciones podría causar fuego, heridas personales o choques eléctricos.

Estuche de cable del suministro

eléctrico (U.S.A.)

El usuario es responsable de la conexión del cable del suministro eléctrico al bloque de conexión situado detrás del panel de acceso.

El electrodoméstico se puede conectar a través de un cableado permanente "cableado duro"; cable de cobre

blindado armado o cable no-metálico exible (cuando el

código local lo permite) o por medio de un kit de cable de alimentación.

NOTA: La cocina corrediza eléctrica viene de fabrica con un agujero de diámetro 1 1/8" (2,9 cm) come se

muestra en la gura 3. Si un agujero mas grande es

necesario retire la arandela pre-cortada.

El riesgo de fuego o choque

eléctrico puede aparecer si usa el tamaño de cable

incorrecto, si las instrucciones de instalación no

son seguidas o si retira la abrazadera de alivio de esfuerzo.

Para casas sobre ruedas, nuevas instalaciones, en los vehículos de recreativos o en las lugares donde los códigos locales no permiten la conexión del conductor de tierra al neutro, un ensamble de suministro eléctrico de 3 (cuando códigos locales permitan conexión a tierra)

o 4 conductores para estufas, calicado a 125/250

voltios mínimo, 50 Amperes recomendados (40 Amperes

Acceso al bloque de terminales y

al puente de tierra (E.E. U.U.)

Remover la cubierta del cableado aquí para

acceso de la terminal de bloque. - Figura 2

Este electrodoméstico

fue fabricado con el marco aterrizado a través de un puente de conexión entre el neutral de

la fuente de alimentación y el marco. Si es

utilizado en los E.E. U.U., con un circuito nuevo de instalación (1996 NEC), en casa sobre ruedas

o vehículo recreativo, donde el código local no

permite el atterizaje a través del cable neutro (blanco) o en Canadá; remueva el puente de aterrizaje del marco y corte el otro extremo,

cerca de la terminal de neutral. Conecte el electrodoméstico de la forma usual.

INSTRUCCIONES DE INSTALACIÓN PARA LA ESTUFA ELÉCTRICA

DESLIZABLE DE 30"

Conexión eléctrica a la cocina

(Estados Unidos)

Conexión del cable a tres alambres de la

cocina

Si los códigos locales permiten la conexión del conductor a tierra del armazón al alambre neutral del

cable de bronce del suministro eléctrico (vea gura 3).

1. Remover el tornillo el cual ja la cubierta del cable

(cubierta de acceso). Para exponer la terminal de la estufa (vea Figura 2).

2. Utilizar los tuercas suministraron en el paquete de la literatura para conectar la parte neutral del cable de bronce de suministro eléctrico ala terminal plateada que se encuentra al centro del bloque de terminales y, conectar los otros alambres a las terminales externas. Una los alambres y las terminales según el color (alambres rojos conectados ala terminal derecha, alambres negros conectados ala terminal

izquierda) (vea gura 3).

3. Reemplazar la cubierta del cable usando el tornillo quitado de la etapa 1.

Puente a

tierra

Bloque de terminales

Alambre Negro

Terminal plateada

Alambre rojo

Placa de

montaje

del cable

Neutro

(Alambre

Blanco)

NO aoje los tornillos que sujetan el bloque de

terminales del aparato.

3. Utilizar los tuercas suministraron en el paquete de la literatura para conectar el alambre de tierra (verde) del cable de bronce del suministro eléctrico al armazón del electrodoméstico con el tornillo de la base, usando el hoyo del armazón por donde retiró

el puente de la base (vea gura 4).

4. Conecte el alambre neutral (blanco) del cable de cobre del suministro eléctrico al terminal plateado del centro del bloque de terminales y, conecte los otros alambres a los terminales externas.

5. Reemplazar la cubierta del cable usando el tornillo quitado de la etapa 1.

Bloque terminal

Alambre

Negro 1 1/8" (2,9 cm) Dia. Agujero de la conexión directa. Retira la arandela pre-cortada para 1 3/8" (3,5 cm) dia. agujero. Una abrazadera de alivio de esfuerzo debe de estar instalada en está ubicación.

Hacia el 240 V receptáculo

Terminal plata

Alambre Rojo

Neutro

(Alambre

Blanco)

Puesta a tierra (cable de cobre)

Figura 4

Conexión eléctrica directa al cortacircuito, a la caja de fusibles o la caja de empalmes

Una abrazadera de alivio de esfuerzo debe de estar instalada en está ubicación.

Hacia el 240 V Receptáculo.

Figura 3

1 1/8" (2,9 cm) Agujero de la conexión directa. Retira la arandela precortada para 1 3/8" (3,5 cm) Dia. agujero.

Conexión del cable de cuatro conductores

a la cocina.

Donde los códigos locales NO permiten la conexión del conductor a tierra del armazón al alambre neutral del

cable de bronce del suministro eléctrico (vea gura 4).

1. Remover el tornillo el cual ja la cubierta del cable

(cubierta de acceso). Para exponer la terminal de la estufa (vea Figura 2).

2. Retirar el soporte a tierra. Quite el tornillo que sujeta el soporte contra el aparato. Corte el soporte en el bloque de terminales o dóblelo de un lado a otro hasta cortarlo del bloque de terminales.

Desconecte el suministro eléctrico

hacia la caja de empalmes antes de hacer la conexión eléctrica Si el aparato está conectado directamente al cortacircuito,

a la caja de fusibles o a la caja de empalmes, use un cable

blindado exible o no metálico recubierto de cobre (con

alambre a tierra). Provee una abrazadera de alivio de esfuerzo homólogo UL a cada extremidad del cable. A la extremidad del electrodoméstico, el cable pase a través del

agujero de la conexión directa (ver gura 4) en la placa de

montaje del cable. El tamaño de los alambres (alambre de cobre solamente) y las conexiones deben estar conforme

al régimen del electrodoméstico.

Donde los códigos locales permitan conectar el conductor de puesta a tierra del electrodoméstico al

neutral (blanco) (vea gura 5):

1. Desconecte el suministro eléctrico.

2. NO retirar la puente a tierra para una instalación de 3 cables.

INSTRUCCIONES DE INSTALACIÓN PARA LA ESTUFA ELÉCTRICA

DESLIZABLE DE 30"

3. En el cortacircuito, la caja de fusibles o la caja de empalmes:

a) Conecte el alambre verde (o cobre desnudo), el

alambre blanco del cable del electrodoméstico y el alambre neutral (blanco) juntos.

b) Conecte los dos alambres negros juntos. c) Conecte los dos alambres rojos juntos.

Donde los códigos locales NO permitan conectar el conductor de puesta a tierra del electrodoméstico al

neutral (blanco), o si está conectado con un sistema a 4 alambres (vea gura 6):

1. Desconecte el suministro eléctrico.

2. Remover el protector de tierra de la terminal de bloque y de la estructura del electrodoméstico.

3. En el caja de fusibles: a) Conectar el cable alambre blanco al neutral. b) Conector los 2 alambres negros juntos. c) Conector los 2 alambres rojos juntos. d) Conector el cable verde al cable de tierra de la

caja de fusibles.

Cable de la fuente de

alimentación

Alambre neutro

(blanco)

Alambres

rojos

Alambres negros

Construcción del armario

6.1

Para eliminar el riesgo de quemaduras o de fuego tratando de alcanzar algo por encima de las zonas calientes, evite de colocar artículos sobre la cocina. Si cree necesitar este espacio, el riesgo puede disminuir si instala un sombrerete que proteja horizontalmente un mínimo de 5" (12,7 cm) sobre la base del armario.

6.2

Preparación del mostrador

• Las extremidades de la cocina sobrepasan el borde

de su mostrador.

• Si tiene un mostrador con las extremidades

cuadradas (planas), no se necesita ninguna preparación del mostrador.

• El reborde de frente de mostradores moldeados

deben tener bordes moldeados a 3/4" (1,9 cm) a partir de cada extremidad de la apertura (Figura 7).

• Los mostradores enazulejos deberán necesitar un

recorte de 3/4" (1,9 cm) a partit de cada extremidad y/o un borde redondeado aplanado (Figura 7).

• Si el ancho de la abertura del mostrador es

más grande que 30 1/16" (76,4 cm), ajuste a las

dimensiones como para el 3/4" (1,9 cm).

Caja de

empalmes

Alambre blanco

Alambre desnudos o verdes

Cable de la

estufa

Conductor de unión listado-UL (listadoCSA)

Figura 5 - 3-cable (Neutral) sistema eléctrico

(Ejemplo: Caja de paso)

Alambre

desnudo o

verde

Alambres

rojos

Alambre desnudo o verde

Caja de

empalmes

Cable de la fuente de

alimentación

Cable de la

estufa

Conductor de unión listado-UL (o listado-CSA)

Alambre

blanco

Alambres negros

Alambre blanco

Figura 6 – 4 - Cable (Neutral) sistema eléctrico

(Ejemplo: Caja de paso)

Anchura de

hueco mín.

Mostrador moldeado o

enazulejo recortado 3/4"

(1,9 cm) hacia atrás en las

esquinas de frente de la

abertura del mostrador.

Figura 7

• El mostrador deber ser nivelado. Coloque un

nivelador sobre el mostrador, primero de lado a lado y luego del frente hacia atrás. Si el mostrador no está nivelado, la cocina no estará nivelada. El horno debe ser nivelado para tener resultados satisfactorios al hornear. Las extremidades de la plancha de la cocinar sobrepasan los bordes de la abertura del mostrador.

INSTRUCCIONES DE INSTALACIÓN PARA LA ESTUFA ELÉCTRICA

Montaje de suelo

de pared

DESLIZABLE DE 30"

Instrucciones de instalación de

la jación anti-inclinación

7.1

Para los modelos equipado con un

sistema de dispositivo de nivelación.

Para reducir el riesgo de

inclinación de la cocina, ésta debe ser asegurada

hacia el piso con las jaciones de anti-inclinación y los

tornillos que vienen con la cocina. Estos componentes

se encuentran en el horno. Si no instala las jaciones,

corre el riesgo que su cocina pueda inclinarse si pone demasiado peso en ella o si un niño sube sobre ésta. Esto podría ocasionar graves heridas causadas por líquidos calientes o por la propia cocina.

Siga estas instrucciones para instalar las jaciones de

anti-inclinación.

Si la cocina es trasladada a otro lugar, las jaciones de

anti-inclinación deben también ser trasladados con la cocina.

Herramientas necesarias: Llave de tuerca ajustable Trinquete Taladro eléctrico con barrena de 1/8" (0,32 cm) Aprietatuercas de 5/16" (0,8 cm) Nivel

Abrazadera sujetada al suelo en la parte trasera de la cocina para tener asida la parte posterior de la cocina.

Al jarla al suelo, vericar que los tornillos no atraviesen

la instalación eléctrica o de fontanería. Los tornillos provistos sirven para madera o concreto.

1. Dibujar una línea central en el piso donde se instalará la cocina. Si no hay pared posterior, dibujar otra línea en el piso que corresponda a la parte posterior de la cocina.

2. Desplegar el molde de papel y colocarlo alisado sobre el piso con el vértice posterior derecho posicionado exactamente en la intersección de las líneas central y posterior dibujadas anteriormente. (Si no se dispone de un molde, usar el diagrama incluido a continuación para ubicar las ménsulas (Fig. 8)).

3. Marque en el suelo la ubicación de los cuatro

oricios de montaje que aparecen en el modelo.

Para facilitar la instalación se pueden hacer en el

suelo oricios pilotos de 3/16" (0,48 cm) de diámetro

de 1/2" (1,27 cm) de profundidad.

4. Retire el modelo y ubique la abrazadera en el suelo.

Alinee los oricios en la abrazadera con las marcas

en el suelo y ajuste con los cuatro tornillos provistos.

La abrazadora debe quedar jada al suelo (gura 9) sólido. Si se ja al suelo concreto, primero haga oricios pilotos de un diámetro de 3/16" (0,48 cm),

utilizando una barrena para concreto.

5. Asegúrese que las 4 patas de nivelación están en la más alta posición posible.

6. Deslice la cocina hacia su lugar asegúrandóse que la pata de centro trasera está completamente

segura con el soporte anti-inclinación (gura 9).

Baje la cocina ajustando las 4 patas de nivelación hasta que la plancha de cocinar está apoyada en el

mostrador. Reere a la "Nivelación de la cocina".

7. Después de haber realizado la instalación verique que la jación anti-inclinación está empotrada. Usted

también puede asir el borde trasero de la cima de la estufa y cuidadosamente intentar voltearla para asegurarse de que la estufa sea adecuadamente anclada.

Figura 8

Cocina

anti-inclinación

Suelo

Figura 9

Fijación

Pared

Montaje

de la cocina

Parte posterior

INSTRUCCIONES DE INSTALACIÓN PARA LA ESTUFA ELÉCTRICA

Range side

MONTURA DE SU

DESLIZABLE DE 30"

7.2

Instrucción para la instalación de las

jaciones de anti-inclinación

de la cocina, ésta debe ser asegurada hacia el piso con

las jaciones de anti-inclinación y los tornillos que vienen con la cocina. Si no instala las jaciones, corre el riesgo

que su cocina pueda inclinarse si pone demasiado peso sobre la puerta abierta o si un niño sube sobre ésta. Esto podría ocasionar graves causadas por derrames de líquidos calientes o por la propria cocina.

Si la cocina es trasladada a otro lugar, las jaciones

de anti-inclinación deben también ser trasladadas y instaladas con la cocina.

Las instrucciones provistas sirven para instalación en

suelo de madera o concreto. Al jar los tornillos al suelo,

asegurase que no atraviesen la instalación eléctrica o de fontanería.

A. Localice la jación usando el papel modelo -

Localice la posición de la jación colocando la plantilla

simétricamente a la línea central de la apertura. El soporte antivuelco puede instalarse en el lado izquierdo o derecho en la parte posterior de la estufa. Marque la ubicación de los agujeros de tornillos come se muestra en el papel.

Para reducir el riesgo de inclinación

C. Nivele la cocina y coloque la cocina en su lugar.

Deslice la estufa a su lugar. Colocar la pata niveladora

dentro de la jaciones de anti-inclinación. Verique visualmente que las jaciones de anti-inclinación estén

correctamente enganchados (anclados). Nivele la cocina. Nivele la estufa si es necesario, ajustando las 4

patas niveladoras con una llave ajustable. Para vericar

que la cocina esta nivelada coloque un nivel en las parrillas interior del horno. Tome mínimo 2 lecturas con el nivel, coloque el nivel en diagonal para que la cocina este nivelada de atrás hacia adelante, si es necesario ajuste las patas niveladoras.

Deslice

la estufa

Estufa lado

Figura 12

B. Perforación de agujeros piloto y montura de sujeción – Perfore un agujero piloto de 1/8" en el lugar

en el que se vayan a instalar los tornillos. Si la montura se va a instalar a en la pared, practique un agujero piloto con una inclinación aproximada de 20° hacia abajo. Si la montura se va a instalar sobre hormigón para suelos cerámicos, practique un agujero de 3/16" con una profundidad de 1-3/4". Los tornillos que se suministran

pueden utilizarse en hormigón o madera. Para jar la

montura en su sitio, utilice un destornillador de cabeza plana o una llave para apretar tuercas de 5/16".

Pata de nivelación

Montaje en suelo

Figura 10

JECIÓN (MONTAJE EN PARED O SUEL

Montaje en pared

Parte posterior

de la cocina

Placa de pared

Montura antivuelco

Figura 11

Patas niveladoras

Levantar

Bajar

Figura 13

Figura 14

INSTRUCCIONES DE INSTALACIÓN PARA LA ESTUFA ELÉCTRICA

DESLIZABLE DE 30"

En los modelos con un sistema de nivelación, retire

Instalación de la estufa

Nota importante: No

es necesario, pero sí es conveniente, quitar la puerta para instalar el horno. Consulte las instrucciones para retirar la puerta en la Guía de Uso y Cuidado.

Instalación estándar

La plancha de cocinar se sobrepone por encima

8.1

del mostrador con sus extremidades y la cocina reposa sobre el suelo. La plancha de cocinar es 31½" (80 cm) de ancho.

Instale la base de los armarios a 30" (76,2 cm)

8.2

de espacio entre ellas. Asegúrese que estos están verticales y alineados antes de instalar la plancha de cocinar. Lije el borde del mostrador para obtener las 31 1/2" (80 cm) en la parte superior del mostrador.

Instale las puertas del armario a 32" (81,3 cm)

8.3

de espacio entre ellas para que no intereran

con la abertura de la puerta de la cocina.

8.4

Corte el mostrador exactamente como en la

página 17.

Para los modelos equipado con un sistema de dispositivo de nivelación:

Asegúrese que el frente de las patas niveladoras

8.5

y el dispositivo de nivelación posterior estén ajustados mas altos que la altura del gabinete.

8.6

Instale el soporte anti-

inclinación de acuerdo a las instrucciones

del patrón anti-inclinación ( si no lo tiene vea la página 25).

Para una instalación óptima, la supercie superior

8.7

de la cubierta debe estar nivelada y ser plana (sobre el mismo plano) en los 3 lados adyacentes a la cocina. Se deben hacer los ajustes correspondientes para hacer que la parte superior quede plana, de lo contrario podrán quedar espacios entre la cubierta y la cocina.

8.8

Para reducir el riesgo de

dañar su artefacto, no lo manipule cerca del vidrio cerámico. Manipúlelo con cuidado.

Coloque la cocina enfrente de la abertura del

8.9

armario.

Asegúrese de que el vidrio que está colgado

8.10

sobre la cubierta deje despejada la cubierta. Si es necesario, levante la unidad bajando las patas de nivelación.

Deslice la unidad hacia el gabinete y central antes

8.11

de nivelarla.

Nivele la cocina (vea Nivelación de la estufa).

8.12

El piso donde se instala la cocina debe estar nivelado. Siga las instrucciones "nivelación de la estufa- modelos equipado con un sistema de dispositivo de nivelación".

Figura 15

8.13

las patas traseras y deséchelas (ver ‘’modelos equipados con sistema de nivelación’’). En modelos con patas de nivelación, ajuste las patas de tal manera que el vidrio de la parrilla quede despejado de la cubierta. El vidrio no debe de ser soportado por la cubierta o por cualquier rebaba.

Para los modelos equipado con las patas niveladoras:

Asegúrese que el frente de las patas niveladoras

8.5

y el dispositivo de nivelación posterior estén ajustados mas altos que la altura del gabinete.

8.6

Instale el soporte anti-

inclinación de acuerdo a las instrucciones

del patrón anti-inclinación ( si no lo tiene vea la página 26).

Para una instalación óptima, la supercie

8.7

superior de la cubierta debe estar nivelada y ser plana (sobre el mismo plano) en los 3 lados adyacentes a la c. Se deben hacer los ajustes correspondientes para hacer que la parte superior quede plana, de lo contrario podrán quedar espacios entre la cubierta y la cocina.

8.8

Para reducir el riesgo de

dañar su artefacto, no lo manipule cerca del vidrio cerámico. Manipúlelo con cuidado.

Coloque la cocina enfrente de la abertura del

8.9

armario.

Asegúrese de que el vidrio que está colgado

8.10

sobre la cubierta deje despejada la cubierta. Si es necesario, levante la unidad bajando las patas de nivelación.

Nivele la cocina (vea Nivelación de la estufa).

8.11

El piso donde se instala la cocina debe estar nivelado. Siga las instrucciones "nivelación de la estufa- modelos equipado con las patas niveladoras".

Deslice la estufa en la abertura.

8.12

IMPORTANTE

Si se necesitan accesorios:

Instalación con un protector trasero

La profundidad del recortado de (21 3/4" (55,2 cm) Min., 22 1/8" (56,2 cm) Max.) necesita aumentarse a 24" (61 cm) al instalar un protector trasero.

Instalación con el juego de termino de panel.

Un juego de termino de panel puede ser pedido con su representante.

Instalación con Paneles Laterales

Paneles Laterales puede ser pedido con su representante. Instale las puertas de los armarios a 32" (81,3 cm)

de espacio entre ellas para que no intereran con la

abertura de la puerta de la cocina.

INSTRUCCIONES DE INSTALACIÓN PARA LA ESTUFA ELÉCTRICA

DESLIZABLE DE 30"

Nivelación de la estufa

9.1

Para los modelos equipados con un

sistema de dispositivos de nivelación.

Nivele la cocina después de haberla instalado en la abertura del mostrador.

1. Abra la gaveta. Las tornillos de nivelación controlan la altura de las ruedas traseras.

2. Baje el aparato, las patas y las ruedas de nivelación aleatoriamente, hasta que la parte

baja de la supercie de cocción repose sobre el mostrador (gura 9).

a. Para ajustar los patas delanteras, use una pinza

para sujetar la base de la pata y girar (manecillas del reloj) para bajar el nivel o al contrario para subir el nivel.

b. Para ajustar las ruedas traseras, use desarmador

y girar (manecillas del reloj) a los tornillos de nivelación para levantar gire al contrario para bajar el nivel.

3. Verique si la cocina está nivelada colocando una

parrilla en el centro del horno y poniendo un nivel

sobre esta (gura 10).

4. Mida dos veces con el nivel en posición diagonal en una dirección y luego en otra. Nivele la cocina si es necesario ajustando las patas y las ruedas de nivelación.

5. Si al cocina no se nivela, asegúrese que el piso este nivelado o contacte a un carpintero para nivelar.

9.2

Para los modelos equipado con las

patas niveladoras.

Nivele la estufa y ajuste la altura de la estufa antes

de instalarla en la abertura.

1. Coloque una parrilla del horno en el centro del horno.

2. Ponga un nivel sobre la parrilla (gura 10). Tome

dos lecturas con el nivel puesto diagonalmente en una dirección y después en la otra. Nivele la estufa, si es necesario, ajustando las 4 patas niveladoras

con una llave de tuercas (gura 16).

3. Asegúrese de no dañar al mostrador, deslice la estufa dentro de la abertura del hueco y vuelva a

vericar a la nivelación.

Figura 17

Figura 16

INSTRUCCIONES DE INSTALACIÓN PARA LA ESTUFA ELÉCTRICA

DESLIZABLE DE 30"

Instalación de Accesorio

10.

Decorativo Trasero (si se requiere)

1. Desconecte la alimentación del aparato.

2. Asegúrese de que el aparato esté nivelado.

3. Tire la cocina hacia usted.

4. Tome la distancia entre el piso y la supercie debajo

del marco de la parte superior de la cocina.

5. Marque la distancia sobre la pared donde instalará el accesorio decorativo.

6. Dibuje una línea.

7. Coloque la parte superior del accesorio decorativo debajo de esa línea.

8. Utilizando los tornillos provistos con este juego, je

el accesorio decorativo a la pared.

9. Deslice el aparato hacia atrás hasta que quede en la posición deseada y encienda la alimentación (la parte inferior de la parte superior de la cocina debe estar ubicada sobre el accesorio decorativo).

Accesorio Decorativo

Distancia entre el piso y la

supercie

debajo del marco de la parte superior de la cocina.

Tornillos (3)

Funcionamiento de los Elementos del

11.2

Horno

El horno está equipado con un control electrónico. Cada función ha sido probada en la fábrica antes del

transporte. Sin embargo, sugerimos que Ud. verique

el funcionamiento de los controles del horno una vez más. Véase el Manual del Usuario para la operación. Siga las instrucciones par el Reloj Minutero, Cocer, Asar, Convección (algunos modelos) y las funciones de limpieza.

Cocer/Bake–Después de poner el horno a 350°F (177°C) para cocer, el elemento inferior debe ponerse rojo

Asar/Broil–Cuando está puesto para BROIL, el elemento superior se debe poner rojo.

Limpieza/Clean–Cuando el horno está puesto para un ciclo de auto-limpieza, el elemento superior se pondrá rojo durante el período de precalentamiento del ciclo. Después de alcanzar la temperatura de auto-limpieza, el elemento inferior se pondrá rojo.

Convección/Convection (algunos modelos)– Cuando el horno se pone a CONV. BAKE/ROAST a 350°F (177°C), los dos elementos se enciendan y se apagan alternando en un ciclo y el ventilador se pone en marcha. El ventilador de convección se parará cuando se abre la puerta del horno durante el cocido o el asado por convección.

Cajón calentador (algunos modelos)–Ponga

la perilla de control a HI y verique que se está

calentando el cajón.

Figura 18

11.

Comprobación del

Funcionamiento

Consulte el Manual del Usuario incluido con la estufa para instrucciones de operación y instrucciones para el cuidado y limpieza de su estufa.

No toque los elemento. Pueden

estar bastante calientes para causar quemaduras.

Quite todo el embalaje de la unidad antes de comprobarla.

11.1

Operación de los elementos de

supercie

Encienda cada uno de los cuatro elementos de

supercie y controle que se calienten. Verique

el funcionamiento de las luces indicadoras de los

elementos de supercie, si equipadas.

Después de Terminar la Instalación

Asegúrese de que todos los controles estén en la posición OFF (apagada).

Ubicación del Número de Modelo y de Serie

La placa con el número de serie está ubicada en el marco delantero del horno detrás de la puerta del horno (sección 1). Cuando haga pedidos de repuestos o solicite información con respecto a su estufa, esté siempre seguro de incluir el número de modelo y de serie y el número o letra del lote de la placa de serie de su estufa.

Antes de Llamar al Servicio

Lea la sección Evite Llamadas de Servicio en su Manual del Usuario. Esto le podrá ahorrar tiempo y gasto. Esta lista incluye ocurrencias comunes que no son el resultado de defectos de materiales o fabricación de este artefacto. Lea la garantía y la información sobre el servicio en su Manual del Usuario para obtener el número de teléfono gratuito y la dirección del servicio. Por favor llame o escriba si tiene preguntas acerca de su estufa o necesita repuestos.

INSTRUCTIONS D'INSTALLATION CUISINIÈRE

ENCASTRABLE ÉLECTRIQUE DE 30"

L’INSTALLATION ET L’ENTRETIEN DOIVENT ÊTRE EFFECTUÉS PAR UN

INSTALLATEUR QUALIFIÉ.

IMPORTANT: CONSERVEZ POUR L’INSPECTEUR D’ÉLECTRICITÉ LOCAL.

LISEZ ET CONSERVEZ CES INSTRUCTIONS POUR RÉFÉRENCES ULTÉRIEURES.

United States

POUR VOTRE SÉCURITÉ :

N’entreposez pas ou n’utilisez pas d’essence ou d’autres

produits inammables à proximité de cet appareil ou de tout autre appareil électroménager.

Table des matières

Instructions de sécurité importantes .............................28

Dimensions du produit et du comptoir .................... 29-30

Pour éviter les cassures ...............................................31

Emplacement de la plaque de série .............................32

Cordon d'alimentation branché en usine ......................32

Ensemble de cordon d'alimentation .............................32

Accès au bloc de connexions

et à la plaque de mise à terre .......................................32

Notes importantes à l’installateur

1. Lisez toutes les instructions contenues dans ce feuillet

avant d’installer la cuisinière.

2. Enlevez tout le matériel d’emballage des compartiments

du four avant de connecter l’alimentation électrique à la cuisinière.

3. Respectez tous les codes et règlements applicables.

4. N’oubliez pas de laisser ces instructions au

consommateur.

Canada

Connexions électriques à la cuisinière ................... 33-34

Construction de l’armoire........................................ 34-35

Installation de la cuisinière ..................................... 35-36

Mise à niveau de la cuisinière ......................................36

Vérication du fonctionnement .....................................37

Installation du support anti-bascule ........................ 38-39

Notes ............................................................................40

Note importante au consommateur

Conservez ces instructions avec le guide de l’utilisateur pour référence future.

Imprimé aux États-Unis

P/N 318201632 (1602) Rev. B

English – pages 1-13

Espagnol - pages 14-26

Français – pages 27-40

INSTRUCTIONS D'INSTALLATION POUR LA CUISINIÈRE 30" ENCASTRABLE

INSTRUCTIONS DE SÉCURITÉ IMPORTANTES

Ce guide contient des instructions et symboles de sécurité importants. Veuillez faire particulièrement attention à ces symboles et suivre les instructions données.

Ce symbole vous prévient des situations qui risquent d’entraîner de graves blessures,

la mort ou des dommages matériels.

Ce symbole vous prévient des situations pouvant entraîner des blessures ou dommages

matériels.

Des températures trop basses peuvent endommager le contrôleur électronique de l'appareil. Au cours de la première utilisation ou lorsque l'appareil n'a pas été utilisé pendant un certain temps, assurez-vous qu'il a été exposé à des températures au dessus de 32°F (0°C) pendant une durée supérieure à 3 heures avant de le mettre en marche.

• Assurez‑vous que votre cuisinière est

correctement installée et mise à la terre par un installateur ou un technicien d’entretien qualié.

• Le circuit électrique de cette cuisinière doit être

mis à la terre conformément aux règlements locaux,

ou en l'absence de règlements, au code national de l'électricité ANSI/NFPA no. 70- dernière édition aux États-Unis ou à la norme canadienne d’électricité, ACNOR C22.1, partie 1, au Canada.

• L'installation d'appareils conçus pour les maisons

(mobiles) doit se conformer aux normes de la Manufactured Home Construction and Safety Standard, titre 24CFR, partie 3280 (antérieurement Federal Standard for Mobile Home Construction and Safety, titre 24, HUD (partie 280)) ou en l'absence de normes, aux normes de la Manufactured Home Installation 1982 (Manufactured Home Sites, Communities and Setups), ANSI Z225.1/NFPA 501A-dernière édition, ou aux codes locaux. Lorsque l'installation se fait au Canada, elle doit se conformer à la norme CAN/CSA-Z240 MH.

• Assurez‑vous que la tapisserie à proximité du

four peut résister à la chaleur générée par la

cuisinière.

• Avant d’installer la cuisinière à un endroit

recouvert de linoléum ou de tout autre couvre‑plancher synthétique, assurez‑vous que celui‑ci peut résister à un minimum de 90°F (32,2°C) de chaleur au‑dessus de la température de la pièce sans se rapetisser, se déformer ou se décolorer. N’installez pas la cuisinière sur un tapis, à

moins de placer un tampon isolant ou une feuille de contreplaqué d’une épaisseur de ¼" (0,64 cm) entre

la cuisinière et le tapis.

Ne laissez jamais les enfants seuls ou sans surveillance près d’un appareil en fonction. Au fur et à mesure qu’ils grandissent,

apprenez-leur à utiliser les appareils électroménagers de façon sécuritaire et appropriée. Ne laissez jamais la porte

du four ouverte lorsque la cuisinière est sans surveillance.

Le fait de monter sur les portes

ou les tiroirs de cette cuisinière, de s’y appuyer

ou de s’y asseoir peut occasionner des blessures

graves, tout en endommageant l’appareil.

• N’entreposez pas d’objets susceptibles

d’intéresser les enfants dans les armoires situées

au‑dessus de la cuisinière. Ces derniers risquent

de se brûler sérieusement s’ils essayent de grimper sur l’appareil pour atteindre les objets.

• Pour éliminer les risques de brûlures ou de feu en allongeant le bras au‑dessus des surfaces de cuisson chaudes, évitez d’installer des armoires

au‑dessus de la plaque de cuisson. Si vous devez en installer, il est possible de réduire le risque en plaçant une hotte pour cuisinière qui excède horizontalement d’un minimum de 5" (12,7 cm) la base de l’armoire.

• N’utilisez pas le four à des ns de rangement. Ceci génère une situation éventuellement dangereuse.

• N’utilisez jamais votre cuisinière pour réchauffer

ou chauffer la pièce. L’utilisation prolongée de la cuisinière sans une ventilation adéquate peut s’avérer dangereuse.

• Ne gardez pas de produits combustibles,

d’essence et d’autres produits inflammables à

proximité de cet appareil ou de tout autre appareil. Il pourrait en résulter des explosions ou un incendie.

• Replacez toutes les commandes à la position arrêt

"off" après l’utilisation d’une fonction programmable chronométrée.

Risque de basculement

• Un enfant ou un adulte peut faire basculer la cuisinière et en décéder.

• Vériez que le dispositif anti-renversement a été xé au plancher ou au mur tel qu'indiqué

dans les instructions d'installation.

• Assurez-vous d'enclencher le dispositif antirenversement lorsque la cuisinière est déplacée sur le plancher ou contre le mur.

• Ne faites pas fonctionner la cuisinière si le dispositif anti-renversement n'est pas en place et enclenché.

• Le non-respect de ces instructions peut causer des blessures fatales ou de graves brûlures aux enfants et aux adultes.

Pour vérier si le support anti-renversement

est correctement installé, attrapez le bord arrière de la cuisinière à deux mains. Essayez doucement de faire basculer la cuisinière vers l'avant. Lorsque le support est correctement installé, la cuisinière ne doit pas basculer vers l'avant.

INSTRUCTIONS D'INSTALLATION POUR LA CUISINIÈRE 30" ENCASTRABLE

Dimensions du produit

pas insérer l'unité dans le

comptoir sans avoir lu les

deux prochaines pages.

Porte ouverte

(voir la note 5)

Panneau latéral

A. HAUTEUR

(Sous la table de cuisson)

35 3/4" (90,8 cm)

36 5/8" (93 cm)

B. LARGEUR

30" (76,2 cm) 31 1/2" (80 cm) 28 5/16" (71,9 cm)

C. LARGEUR DE LA

TABLE DE CUISSON

D. PROFONDEUR TOTALE À

L'AVANT DE LA CUISINIÈRE

NOTE:

Ne coincez pas le cordon d'alimentation entre le mur et l'appareil.

Ne scellez pas l'appareil aux armoires latérales.

Dégagement minimum de 24" (61 cm) entre la plaque de cuisson et la bas de l'armoire du haut

lorsque le dessous de l'armoire en bois ou en métal est protégé par un celloderme retardateur

de ammes d'un minimum de ¼" (0,64 cm) recouvert d'une feuille de métal MSG No. 28, d'acier

inoxydable d'un minimum de 0,015" (0,4 mm), d'aluminium de 0,024" (0,6 mm) ou de cuivre de 0,020" (0,5 mm).

Dégagement minimum de 30" (76,2 cm) lorsque l'armoire n'est pas protégée.

Notez que pour les ouvertures de moins de 22 7/8" (58,1 cm) de profondeur, l'appareil dépassera

légèrement vers l'avant du comptoir.

Allouez au moins 19 ¼" (48,9 cm) d'espace pour permettre l'ouverture de la porte du four.

INSTRUCTIONS D'INSTALLATION POUR LA CUISINIÈRE 30" ENCASTRABLE

Dimensions du comptoir

Ces surfaces doivent

être planes et à niveau (région hachurée).

(1,3 cm) Min.

Arasez le dessus du comptoir à au moins 31 1/2" (80 cm) de largeur pour la cuisinière.

Installez les portes d'armoire à au moins 1" (2,5 cm) de l'ouverture.

1 ½" Max.

(3,8 cm Max.)

½" Min.

30" Min.

(76,2 cm) Min.

30" Min. (Voir la note 3

à la page 29)

(76,2 cm Min.) (Voir la

note 3 à la page 29)

(0,95 cm) Min.

13"

(33 cm)

3/8" Min.

18" Min.

(45,7 cm) Min.

½" Min.

(1,3 cm) Min.

Approx. 1 7/8"

(4,8 cm)

24" Min.

(61 cm) Min.

La prise murale mise à la terre ou la boîte de jonction doit se situer entre 8" à 17" (20,3 - 43,2 cm) de l'armoire de droite et 2" à 4" (5,1-10,2 cm) du plancher.

E. LARGEUR DE DÉCOUPAGE

(comptoir et armoire)

30±1/16"

(76,2±0,16 cm)

24" (61 cm) si un dosseret est installé

F. PROFONDEUR

DE DÉCOUPAGE

21 3/4" (55,2 cm) Min. 22 1/8" (56,2 cm) Max

G. HAUTEUR DU DESSUS

DE COMPTOIR

35 7/8" (91,1 cm) Min.

36 5/8" (93 cm) Max.

***IMPORTANT: Pour une largeur de découpage (dimension E) plus grande que 30 1/16" (76,4 cm) et pour éviter un bris de la table de cuisson, au moment d'insérer l'appareil dans le comptoir assurez‑vous qu'il est bien centré dans l'ouverture. Levez les pattes de nivellement et les roulettes de nivellement au maximum (page 31), insérez l'appareil dans le comptoir et ensuite nivelez‑le. Assurez‑vous que l'appareil est bien supporté par les pattes et les roulettes de nivellement et non par la table de cuisson.

22 7/8" (58,1 cm) min.

23 1/4" (59,05 cm) max.

(see note 4)

DEVANT

1 1/8"

(2,86 cm)

CABINET

IMPORTANT: La largeur du comptoir et de

l'armoire doit être égale à la largeur de découpage.

Ref.

INSTRUCTIONS D'INSTALLATION POUR LA CUISINIÈRE 30" ENCASTRABLE

Pour éviter les cassures: NE PAS manipuler l'appareil par la table de cuisson vitriée.

Le comptoir alentour de l'ouverture de découpage doit être plat et à

niveau (voir hachures sur illustration 1).

Avant d'installer

l'appareil, mesurer les hauteurs des deux (2) côtés du comptoir (H1-4), avant et arrière (voir illustration 1) du plancher jusqu'au

Arasez le dessus du comptoir à au moins 31½" (80 cm) de largeur pour la cuisinière.

1 ½" Max.

(3,8 cm Max.)

dessus du comptoir.

Mettre l'appareil à niveau en utilisant les pattes de nivellement

et le dispositif de nivellement (si présent) pour que la hauteur

Illustration 1

entre le plancher et le renfort de métal en dessous de la table de cuisson soit plus grande par 1/16" (0,16 cm) que la plus grande mesure H1-4 (voir illustration 2).

Glisser l'appareil dans le comptoir. Assurez-vous que le centre de l'appareil soit aligné

avec le centre de l'ouverture du comptoir.

Enlever les protecteurs de plastique sur chaque côté de la table de cuisson (si inclus

avec l'appareil).

Le renfort de métal en dessous de chaque côté de la table de cuisson

reposer sur le comptoir pour que l'appareil soit bien supporté. La table de cuisson ne doit toucher directement le comptoir (voir illustration 2), sinon cela pourrait provoquer un bris de la table qui annulera la garantie. Niveler l'appareil si nécessaire.

Après l'installation,

ASSUREZ-VOUS que l'appareil est soutenu par les quatre pattes de nivellement et NON par la table de cuisson.

Illustration 2

Renfort de Métal

An d'installer

correctement la cuisinière, la hauteur initiale entre le plancher et le renfort de métal en dessous de la table de cuisson doit être au moins 1/16" (0,16 cm) plus grande que les mesures du comptoir mesurés dans l'étape 2.

INSTRUCTIONS D'INSTALLATION POUR LA CUISINIÈRE 30" ENCASTRABLE

Emplacement de la

plaque signalétique

Vous trouverez les numéros de modèle et de série de votre appareil sur la plaque signalétique. Cette dernière est située à l'endroit montré ici.

Veuillez prendre en note ces numéros pour référence future.

Modèles avec cordon

d'alimentation branché en usine (Canada seulement)

Les cuisinières canadiennes sont munies d'un cordon d'alimentation branché en usine (voir Figure

1). Il doit être connecté à une prise d'alimentation de 120/240 volt, mise à la terre, ou à une prise de courant pour cuisinières de 120/208 volt. Si aucune prise d'alimentation n'est disponible, demandez à un électricien compétent d'en installer une.

(40A minimum). Le cordon doit soit avoir 3 (lorsque le code local permet la mise à terre par le neutre) ou 4 conducteurs. Les bornes aux extrémités des câbles doivent comporter soit une boucle fermée, soit des cosses à fourches ouvertes et aux extrémités renversées. Le cordon doit être muni d'un réducteur de tension.

Ne desserrez pas les écrous des ls installés en usine. Une panne, un bris ou des conditions dangereuses pourraient s'en suivre.

Risque de choc électrique

• La mise à la terre de cet appareil est obligatoire.

• Ne branchez pas l'appareil au circuit électrique avant qu'il soit mis à la terre correctement, en

permanence.

• Interrompez le courant dans la boîte de jonction avant d'effectuer la connexion électrique.

• Cet appareil doit être branché à un système de câblage métallique, mis à la terre en permanence, ou un connecteur mis à la terre doit être branché à la borne de mise à la terre ou

directement sur l'appareil.

Si vous ne suivez pas les instructions précitées à la lettre, il peut en résulter un incendie, des blessures ou un choc électrique.

Modèles canadiens

Figure 1

Ensemble de cordon

d'alimentation (États‑Unis)

Il incombe à l'utilisateur de faire raccorder le cordon d'alimentation au bloc de connexion situé derrière le couvercle du panneau arrière.

Il est possible de connecter l'appareil soit au moyen d'un

câblage "permanent dur" (câble exible en cuivre blindé

ou muni d'une gaine protectrice non métallique) soit au moyen d'un ensemble de cordon d'alimentation.

NOTE: L'appareil sort de l'usine avec un trou de 1 1/8"

(2,9 cm) dia. tel que montré à la gure 3. Si un trou plus

grand est requis, repoussez la pastille.

Il existe des risques d'incendie ou de choc électrique, si la capacité du cordon utilisé est inadéquate, si les instructions d'installation ne sont pas suivies ou si le réducteur de tension n'est pas utilisé.

Dans les maisons mobiles (États-Unis), les nouvelles installations ou les véhicules récréatifs, utilisez seulement un cordon d'alimentation conçu pour une cuisinière à 125/250 volts de 50 ampères recommandé

Accès au bloc de connexions et

à la plaque de mise à terre.

Enlevez le couvercle arrière

pour accéder aux bornes du bloc

de connexion de la cuisinière

Figure 2

Cet électroménager est manufacturé avec une mise à la terre au châssis à l'aide d'une plaque de mise à terre posée entre

le terminal neutre et le châssis. Si l'appareil est

utilisé, aux États‑Unis, dans une maison mobile, un nouveau branchement (1996 NEC), un véhicule récréatif où les codes locaux n'autorisent pas la connexion du conducteur de mise à la terre du

châssis au neutre ou au Canada

de mise à terre du châssis et coupez l'autre

bout, près du terminal neutre. Branchez ensuite

l'appareil de manière usuelle.

; retirez la plaque

INSTRUCTIONS D'INSTALLATION POUR LA CUISINIÈRE 30" ENCASTRABLE

Connexions électriques à la

cuisinière (U.S.A.)

Pour une connexion à un câble

d'alimentation à trois conducteurs (Etats‑

Unis seulement)

Si les codes locaux permettent la connexion du

conducteur de mise à la terre du châssis au l neutre du cordon d'alimentation en cuivre (voir g. 3).

1. Enlevez la vis qui retient le couvercle arrière de ls,

pour atteindre les bornes du bloc de connexion de

la cuisinière (voir g. 2).

2. Utilisez les écrous fournis dans l'enveloppe littérature pour raccorder le neutre du cordon d'alimentation cuivré à la borne argentée située au centre du bloc de connexion, et raccordez les autres

ls aux bornes extérieures. Assortissez les ls et les bornes conformément aux couleurs (branchez le l rouge à la borne de droite, et le l noir à la borne de gauche) (voir g. 3).

3. Replacez le couvercle arrière et xez-le à l'aide de

la vis enlevée à l'étape 1.

Plaque de mise à la terre

Borne argentée

Fil rouge

qui retient la plaque de mise à la terre de l'appareil. Coupez-la près du bloc de connexion, ou pliez-la

d'un côté à l'autre an de la briser et qu'elle s'enlève

du bloc de connexion. NE dévissez PAS la vis qui attache le bloc de connexion à l'appareil.

3. Branchez le l de mise à la terre (vert) du cordon

d'alimentation cuivré, au châssis de l'appareil avec la vis de mise à la terre, à l'aide du trou dans le châssis à l'endroit où la bande de mise à la terre a été enlevée (voir Fig. 4).

4. Utilisez les écrous fournis dans l'enveloppe littérature pour raccorder le neutre (blanc) du cordon d'alimentation cuivré, à la borne argentée située au centre du bloc de connexion, et raccordez

les autres ls aux bornes extérieures. Assortissez les ls et les bornes conformément aux couleurs (branchez le l rouge à la borne de droite, et le l

noir à la borne de gauche).

5. Replacez le couvercle arrière et xez-le à l'aide de

la vis enlevée à l'étape 1.

Bloc de connexion

Borne argentée

Fil rouge

Bloc de

connexion

Fil noir

Installez ici un réducteur de tension fourni par l'usager

240 V

Figure 3

Raccordement direct,

utilisez le trou de 1 1/8"

(2,9 cm) Dia. Ensemble

de cordon d'alimentation,

enlevez la pastille pour

utiliser le trou de 1 3/8" (3,5

Plaque de

montage du

cordon

Neutre

(Fil blanc)

cm) Dia.

Pour une connexion à un câble

d'alimentation à quatre conducteurs

(maisons mobiles) (États‑Unis)

Si les codes locaux NE permettent PAS la connexion

du conducteur de mise à la terre du châssis au l neutre du cordon d'alimentation en cuivre (voir g. 4).

1. Enlevez la vis qui retient le couvercle arrière de ls,

pour atteindre les bornes du bloc de connexion de

la cuisinière (voir g. 2).

2. Enlevez la plaque de mise à la terre. Retirez la vis

Fil noir

Raccordement direct, utilisez le trou de 1 1/8" (2,9 cm) Dia. Ensemble de cordon d'alimentation, enlevez la pastille pour utiliser le trou de 1 3/8" (3,5 cm) Dia.

Installez ici un réducteur de tension fourni par l'usager

240 V

Neutre

(l blanc)

Mise à la terre

(l cuivre)

Figure 4

Connexions électriques au système électrique de la résidence

Interrompez le courant dans la boîte

de jonction avant d'effectuer la connexion électrique.

L'appareil doit être raccordé directement au disjoncteur ou au compartiment de fusibles au moyen d'un

câble exible en cuivre, blindé ou muni d'une gaine protectrice non métallique (avec l de mise à la terre). Un des connecteurs homologués UL doit être xé à

chaque extrémité du câble d'alimentation (à l'appareil

et à la boîte de jonction). Les grosseurs des ls (l en cuivre seulement) et des raccordements doivent se

conformer à la capacité de l'appareil.

Si les codes locaux permettent le raccordement

INSTRUCTIONS D'INSTALLATION POUR LA CUISINIÈRE 30" ENCASTRABLE

du conducteur de mise à la terre du châssis au l neutre (blanc) de la boîte de jonction (voir gure 5):

1. Débranchez l'alimentation.

2. NE PAS retirer la plaque de mise à la terre lors d'un

branchement à une boîte de jonction à 3-ls.

3. Dans la boîte de jonction: a) Reliez ensemble, le fil blanc, le fil vert (dénudé)

de l'appareil et le fil neutre (blanc) du câble d'alimentation.

b) Reliez ensemble les deux ls noirs. c) Reliez ensemble les deux ls rouges.

Aux endroits où les codes locaux l'interdisent, ou si vous raccordez à un système électrique à quatre conducteurs, ne raccordez pas le conducteur de mise à la terre du châssis au l neutre (blanc) de la boîte de jonction (voir gure 6):

1. Débranchez l'alimentation électrique.

2. Enlevez la plaque de mise à la terre de la borne

centrale du bloc de connexion et du châssis de l'appareil. Conservez la vis de mise à la terre.

3. Dans la boîte de jonction:

a) Reliez le l blanc du câble de l'appareil au l

neutre (blanc) du câble d'alimentation.

b) Reliez les deux ls noirs ensemble. c) Reliez les deux ls rouges ensemble. d) Reliez le l de cuivre ou dénudé du câble de l'appareil

au l de cuivre ou dénudé du câble d'alimentation.

Câble d'alimentation

Fil dénudé

Fils rouges

Fils Noirs

Construction de l’armoire

6.1

Pour éliminer les risques de brûlures ou de feu, en étendant le bras au-dessus des surfaces de cuisson chaudes, évitez d’installer des armoires au-dessus de ces dernières. Si vous devez en installer, il est possible de réduire le risque en plaçant une hotte pour cuisinière qui excède horizontalement d’un minimum de 5" (12,7 cm) la base de l’armoire.

6.2

Préparation du dessus de comptoir

• Les côtés de la table de cuisson de la cuisinière

s’ajustent au-dessus du rebord du découpage du dessus de comptoir.

• Si vous avez un dessus de comptoir au fini carré

(plat), il n’est pas nécessaire de préparer le dessus du

comptoir.

• Les dessus de comptoir au rebord avant moulé

doivent être aplanis de ¾" (1,9 cm) à chaque coin avant de l’ouverture (Figure 7).

• Il est possible qu’il soit nécessaire d’araser de ¾"

(1,9 cm) les dessus de comptoir en mosaïque à chaque coin avant et/ou d’aplanir le rebord arrondi (Figure 7).

Largeur de découpage

minimum

Boîte de

jonction

Fil blanc

Fil dénudé ou vert

Câble de l'appareil

Connecteur homologué UL (ou CSA)

Figure 5

BOÎTE DE JONCTION À 3 FILS ‑ MISE À LA TERRE

Câble d'alimentation

Fil dénudé

Fils rouges

Fil dénudé ou vert

Boîte de

jonction

Câble de l'appareil

Fil blanc

Fils noirs

Fil blanc

Connecteur homologué UL (ou CSA)

Figure 6

BOÎTE DE JONCTION À 4 FILS ‑ MISE À LA TERRE

Dessus de comptoir moulé ou

en mosaïque aplani de 3/4"

(1,9 cm) aux rebords avant

de l'ouverture de dessus de

Figure 7

comptoir.

• Si la largeur de l'ouverture du dessus de

comptoir est supérieure à la largeur minimale

requise, ajustez en conséquence la dimension ¾" (1,9 cm).

• Le dessus de comptoir doit être à niveau. Placez un

niveau sur le dessus de comptoir, d’abord de chaque côté, et ensuite du devant à l’arrière. Si le dessus de comptoir n’est pas horizontal, la cuisinière ne le sera pas non plus. Le four doit être à l’horizontal pour obtenir des résultats de cuisson satisfaisants. Les côtés de la table de cuisson de la cuisinière s’ajustent au-dessus de l’angle du découpage du dessus de comptoir sans le toucher.

INSTRUCTIONS D'INSTALLATION POUR LA CUISINIÈRE 30" ENCASTRABLE

Cuisinière

Support

anti-bascule

Vis de

montage

Plancher

Arrière de

la cuisinière

Mur

Instructions d’installation du

support anti‑bascule

7.1

Modèles possédant un dispositif de

nivellement

Pour réduire le risque de basculement de la cuisinière, protégez-la en installant les vis et le support anti-bascule fournis avec la cuisinière. Ils sont situés dans un sac de plastique dans le four. Si vous n’installez pas ce support anti-bascule, la cuisinière risque de basculer si un poids excessif est placé sur une porte ouverte ou si un enfant y grimpe. Les renversements de liquides chauds ou la cuisinière peuvent provoquer de sérieuses blessures.

Suivez les instructions ci-dessous pour installer le support anti-bascule.

Si vous déplacez la cuisinière pour l’installer à un autre endroit, vous devez également déplacer le support anti-bascule pour les installer avec la cuisinière.

Outils Requis :

Tourne écrou de 5 /16" (0,79 cm) ou tournevis à tête carrée Clé à molette Perceuse électrique Foret de 3/16" (0,5 cm) de diamètre Foret de maçonnerie de 3/16" (0,5 cm) diamètre (si l’installation se fait dans du béton)

Le support anti-bascule se xe au plancher, à l’arrière

au centre de la cuisinière, pour retenir la patte arrière

centrale. En le xant au plancher, assurez-vous que

les vis ne pénètrent pas dans la plomberie ou le câblage électrique. Les vis fournies fonctionneront aussi bien dans du bois que dans du béton.

1. Dessinez une ligne au sol (à l'avant de l'ouverture) en ligne avec le devant des armoires (et non en ligne avec le retour d'armoire).

2. Dépliez le gabarit de papier et placez-le à plat sur le plancher, l’avant et les extrémités des côtés exactement sur la ligne préalablement tracée (utilisez le diagramme ci-dessous pour localiser le support anti-bascule si le gabarit de papier n’est pas disponible (Figure 8)).

3. Tracez sur le plancher l’emplacement des 4 trous de montage indiqués sur le gabarit. Pour faciliter l’installation, des trous pilotes d’un ½" (1,3 cm) de profondeur et 3/16" (0,5 cm) de diamètre peuvent être percés dans le plancher.

4. Enlevez le gabarit et placez le support anti-bascule sur le plancher. Alignez les trous dans le support anti-bascule avec les trous tracés sur le plancher

et xez avec les 4 vis fournies. Le support anti-bascule doit être xé sur un plancher solide (Figure 9). Si vous les xez à un plancher en béton,

percez d’abord des trous pilotes de 3/16" (0,5 cm) de diamètre à l’aide d’un foret à maçonnerie.

5. Assurez-vous que les vis de nivellement ainsi que les dispositifs de nivellement sont à la position la plus haute.

6. Replacez la cuisinière en la faisant glisser, en vous assurant que la patte centrale est bien agrippée au support anti-bascule (Figure 9). Abaissez l'appareil en ajustant les vis et les dispositifs de nivellement

jusqu'à ce que le dessous de la surface vitriée

touche à peine le dessus du comptoir. Référezvous à la section Mise à niveau de la cuisinière.

7. Après l'installation, vériez que la cuisinière est

bien agrippée au support anti-bascule en agrippant le dessus de l’extrémité arrière de la cuisinière et essayant soigneusement de l’incliner vers l’avant pour vous assurer que la cuisinière est correctement ancrée.

Figure 9

Figure 8

INSTRUCTIONS D'INSTALLATION POUR LA CUISINIÈRE 30" ENCASTRABLE

Range side

FIXER LE SUPPORT

PLANCHER)

Montage au plancher

7.2

Modèles possédant des vis de

nivellement

La cuisinière doit être xée au

plancher pour éviter qu'elle ne bascule, en installant un support anti-bascule à l'aide des vis fournies avec la cuisinière. Si le support anti-bascule n'est pas installé, la cuisinière peut basculer lorsqu'un poids excessif est exercé sur la porte ouverte ou qu'un enfant monte dessus. Des blessures graves peuvent s'ensuivre provenant de la cuisinière elle même ou du renversement de liquides chauds. Si la cuisinière doit être déplacée, le support antibascule doit être également déplacé.

Les directives fournies sont prévues pour la xation dans un plancher de bois ou de béton. Lors de la xation,

assurez-vous que les vis ne pénètrent pas dans les accessoires de plomberie ou le câblage électrique.

A. Positionnez le support à l’aide du gabarit. Positionnez le gabarit symétriquement au centre de

l’emplacement nal de la cuisinière. Marquez au sol la

position des vis du support tel que montré sur ce gabarit (le support peut être installé à droite ou à gauche).

C. Mise à niveau et positionnement de la cuisinière.

Glissez la cuisinière à son emplacement nal. Insérez

la patte de nivellement de la cuisinière dans le support. Assurez-vous que la patte de la cuisinière est bien

insérée dans le support en vériant visuellement. Placez

un niveau à bulle sur l’une des grilles de l’appareil pour

vérier s’il est de niveau. S’il est nécessaire, ajustez les

pattes de nivellement jusqu’à ce que l’appareil soit de niveau.

Glissez

l'appareil

vers

l'arrière

Côté de la

cuisinière

Figure 12

B. Percez des avant‑trous et xez le support ‑

Repérez le centre des trous indiqués et percez des avant-trous de 1/8". Si le support doit être xé au mur, percez un avant-trou dans un angle de 20°. Si le support

doit être xé sur un plancher en béton ou en céramique,

percez un avant-trou de 5/32" x 1-3/4" de profondeur. Les vis fournies peuvent être utilisées dans le bois comme dans le béton. Utilisez un tourne-écrou de 5/16"

pour xer le support.

Pattes de nivellement

Figure 10

(MONTAGE AU MUR OU AU

Montage sur

Arrière de

la cuisinière

le mur

Lisse

Support anti-bascule

Figure 11

Patte de

nivellement

Monter

Baisser

Figure 13

Figure 14

INSTRUCTIONS D'INSTALLATION POUR LA CUISINIÈRE 30" ENCASTRABLE

Ajustez les dispositifs de nivellement et les vis

Installation de la cuisinière

Note Importante:

L'enlèvement de la porte du four n'est pas requis pour l'installation de l'appareil, mais la facilite grandement. Référez-vous au manuel d'utilisation pour connaître les étapes.

Installation standard

La table de cuisson chevauche chaque côté du

8.1

dessus du comptoir et la cuisinière est assise sur le plancher. La largeur de la table de cuisson est de 31½" (80 cm).

Les armoires sous le comptoir doivent être

8.2

distantes de 30" (76,2 cm). Assurez-vous qu’elles sont d’aplomb et de niveau avant d’y installer la cuisinière. Araser le rebord bombé à l’extrémité avant du comptoir pour obtenir un ajustement serré entre les bords extérieurs de la table de cuisson de 31½" (80 cm) et le comptoir.

Distancez les portes des armoires de 32" (81,3

8.3

cm) minimum an qu’elles n’interfèrent pas avec

l’ouverture de la porte du four.

8.4

Découpez le comptoir tel que montré à la page 30.

Modèles possédant un dispositif de nivellement:

Lorsque vous déballez l'appareil les dispositifs de

8.5

nivellement situés à l'arrière de l'appareil sont à la position la plus haute. Assurez-vous que les pattes de nivellement à l'avant sont aussi plus hautes que le comptoir.

Installez le support anti‑bas‑

8.6

cule maintenant avant de placer l'appareil à sa

position nale. Suivez les instructions à la page 38 ou sur le gabarit fourni avec le support anti-bascule de l'appareil.

An d'obtenir une installation optimale, les 3 côtés

8.7

8.8

8.9

8.10

8.11

8.12

du comptoir recevant l'appareil doivent être plat et

à niveau. Tous les ajustements adéquats an que le

comptoir soit plat doivent être faits sinon des espaces entre l'appareil et le comptoir peuvent se produire.

Pour éviter d'endommager

l'appareil, ne pas le saisir ou le manipuler par la vitre de la surface de cuisson. Manipulez-le avec soin.

Centrez l'appareil devant l'ouverture du comptoir.

Assurez-vous que la surface de cuisson vitriée

allant par dessus le comptoir est bien plus haute que le comptoir. Si tel n'est pas le cas, levez l'appareil en baissant les pattes de nivellement.

Glissez l'appareil dans l'ouverture du comptoir et

centrez le avant de le mettre à niveau.

Nivelez la cuisinière (voir la section 9). Le plancher

qui supporte la cuisinière doit être de niveau.

Figure 15

8.13

Modèles possédant des vis de nivellement:

8.5

8.6

8.7

8.8

8.9

8.10

8.11

8.12

de nivellement avant pour que le dessous de la table de cuisson repose au dessus du comptoir. Doucement ajustez les dispositifs de nivellement

arrière an que le surface vitriée touche à peine le comptoir. La surface vitriée ne doit pas supporter

l'appareil. Finalement, ajustez doucement les vis de

nivellement avant jusqu'à ce que la surface vitriée

touche à peine le comptoir.

Assurez-vous que les quatre pattes de nivellement

(arrière et avant) soient installées plus hautes que la hauteur du comptoir.

Installez le support anti‑bas‑

cule maintenant avant de placer l'appareil à sa

position nale. Suivez les instructions à la page 39 ou sur le gabarit fourni avec le support anti-bascule de l'appareil.

An d'obtenir une installation optimale, les 3 côtés

du comptoir recevant l'appareil doivent être plat et

à niveau. Tous les ajustements adéquats an que

le comptoir soit plat doivent être faits sinon des espaces entre l'appareil et le comptoir peuvent se produire.

Pour éviter d'endommager

l'appareil, ne pas le saisir ou le manipuler par la vitre de la surface de cuisson. Manipulez-le avec soin.

Centrez l'appareil devant le centre de l'ouverture

du comptoir.

Assurez-vous que la surface de cuisson vitriée

allant par dessus le comptoir est bien plus haute que le comptoir. Si tel n'est pas le cas, levez l'appareil en baissant les pattes de nivellement.

Nivelez la cuisinière (voir la section 9). Le

plancher qui supporte la cuisinière doit être de niveau.

Finalement, glissez l'appareil dans l'ouverture du

comptoir.

IMPORTANT

Installation avec un dosseret

La profondeur du découpage de (21¾" (55,2 cm) Min., 22 1/8" (56,2 cm) Max.) doit être augmentée à 24" (61 cm) lorsqu’un dosseret est installé sur l’appareil.

Installation d'une moulure arrière

Vous pouvez commander un nécessaire pour moulure arrière dans un centre de service.

Installation de panneaux latéraux

Vous pouvez commander un nécessaire pour panneaux latéraux dans un centre de service. Distancez les portes des armoires de 32" (81,3

cm) minimum an qu’elles n’interfèrent pas avec

l’ouverture de la porte du four.

Si des accessoires sont requis:

INSTRUCTIONS D'INSTALLATION POUR LA CUISINIÈRE 30" ENCASTRABLE

Mise à niveau de la cuisinière

9.1

Modèles possédant un dispositif de

nivellement

Mettez à niveau l'appareil après l'avoir inséré dans le

comptoir

1. Ouvrez le tiroir de la cuisinière. Des vis de nivellement contrôlent la hauteur des dispositifs de nivellement arrière.

2. Ajustez les pieds de l'appareil, comme décrit plus loin, jusqu'à ce que le dessous de la surface de cuisson s'appuie délicatement sur le dessus du comptoir et soit à niveau (Figure 16).

a. Pour ajuster les vis de nivellement avant, utilisez une clé

à molette, localisez la vis et tournez-la dans le sens antihoraire pour baisser ou dans le sens horaire pour lever l'appareil.

b. Pour ajuster les dispositifs de nivellement arrière,

utilisez un tourne écrou ou un rochet et tournez l'écrou de nivellement dans le sens anti-horaire pour baisser et dans le sens horaire pour lever l'appareil.

3. Vériez si l'appareil est à niveau en installant une

grille au centre du four et en plaçant un niveau à bulle sur cette dernière (Figure 17).

4. Prenez 2 lectures en plaçant le niveau en diagonale dans une direction, puis dans l’autre direction. Si nécessaire, ajustez les 2 vis et les dispositifs de nivellement.

5. S'il est impossible de mettre à niveau l'appareil, contactez un menuisier pour corriger les défauts dans le plancher.

9.2

Modèles possédant des vis de

nivellement

Mettez la cuisinière de niveau et ajustez la hauteur de la table de cuisson avant de l’installer dans le

découpage du comptoir.

1. Installez une grille au centre du four.

2. Déposez un niveau à bulle sur la grille (gure 17).

Prenez 2 lectures en plaçant le niveau en diagonale dans une direction, puis dans l’autre direction. Si nécessaire, ajustez les vis de nivellement ou le

dispositif de nivellement (gure 13).

3. Glissez délicatement la cuisinière, en faisant

attention de ne pas abîmer le dessus du comptoir,

dans le découpage du comptoir et vériez si elle est

encore de niveau.

Figure 17

Figure 16

INSTRUCTIONS D'INSTALLATION POUR LA CUISINIÈRE 30" ENCASTRABLE

Installation de la moulure

10.

décorative arrière (si nécessaire)

1. Débranchez la cuisinière avant de procéder.

2. Assurez-vous qu'elle est de niveau.

3. Retirez l'appareil de son emplacement.

4. Déterminez la hauteur à laquelle la moulure doit être installée en mesurant du plancher au-dessous de la table de cuisson.

5. Reportez cette mesure sur le mur arrière où l'appareil est placé.

6. Tracez une ligne de niveau.

7. Placez la moulure sur le mur en prenant soin de localiser le haut de la moulure en bas de la ligne tracée précédemment.

8. Fixez la moulure au mur à l'aide des vis fournies.

9. Branchez et replacez la cuisinière (le dessous de la table de cuisson doit arriver au-dessus de la moulure).

Moulure décorative

Vis (3)

Distance entre le plancher et le dessous de la surface de cuisson.

des fonctions a été vériée à l’usine avant l’expédition. Nous

vous suggérons cependant de vérifier une fois de plus le fonctionnement des commandes du contrôleur électronique. Référez-vous au Manuel d'utilisation et d'entretien pour le mode de fonctionnement. Suivez les instructions sur les fonctions de l’Horloge (Clock), de la Minuterie (Timer), de la cuisson au four (Bake), au gril (Broil), par convection (Convection) (certains modèles) et de nettoyage (Clean). N'oubliez pas de régler l'horloge en premier.

Cuisson au four (Bake)– Après avoir réglé le four à 350°F (177°C) pour la cuisson au four, l’élément inférieur du four doit devenir rouge.

Cuisson au gril (Broil)– Lorsque le four est réglé à

Cuisson au GRIL (BROIL), l’élément supérieur du four

doit devenir rouge. Nettoyage (Clean) (certains modèles)– Lorsque le

four est réglé pour un cycle autonettoyant, l’élément supérieur devrait devenir rouge durant le préchauffage du cycle. Une fois la température autonettoyante atteinte, l’élément inférieur deviendra rouge.

Convection (certains modèles)– Lorsque le four est réglé à CONV. BAKE/ROAST à 350°F (177°C), l'élément convection se met à chauffer et le ventilateur de convection se met à tourner. Le ventilateur de convection arrête de tourner lorsque la porte du four est ouverte durant la cuisson par convection.

Tiroir‑réchaud (certains modèles)–Tournez le

bouton d'ajustement à ÉLEVÉ (HI) et vériez si le tiroir

chauffe.

Lorsque tous les raccords sont terminés

Vériez si toutes les commandes sont en position d’arrêt.

Figure 18

Vérication du Fonctionnement

11.

Référez-vous au Manuel d'utilisation et d'entretien fourni avec la cuisinière pour les directives de fonctionnement d’entretien et de nettoyage.

Ne touchez pas aux éléments. Ils

peuvent être assez chauds pour causer des brûlures. Enlevez tout le matériel d’emballage du four avant de

commencer les essais.

11.1

Fonctionnement des éléments de

surface

Régler les éléments de surface et vériez s'ils chauffent. Vérier si la (les) lampe(s) témoin(s) s'allume(nt) (certains

modèles).

11.2

Fonctionnement des éléments du four

Ce four peut être équipé d’un contrôleur électronique. Chacune

Emplacement des numéros de modèle et de série

La plaque signalétique est située sur la moulure interne du côté gauche du four et visible lorsque la porte est ouverte. (section 1) Lors d’une commande de pièces ou pour toute demande de renseignements au sujet de votre cuisinière, assurez-vous de toujours inclure les numéros de modèle et de série inscrits sur la plaque signalétique de votre cuisinière.

Avant d’appeler le service d’entretien

Révisez la liste des vérifications préventives et les

instructions d’opération dans votre Guide de l’utilisateur.

Vous sauverez probablement du temps et de l’argent. La liste contient les événements ordinaires qui ne résultent pas de défectuosités dans le matériel ou la fabrication de cet appareil.

Pour obtenir notre adresse et nos numéros de téléphone, référez-vous à la garantie et aux renseignements sur les services d’entretien dans votre Manuel d'utilisation et d'entretien. Prière de nous téléphoner ou de nous écrire pour toute demande d’information au sujet de votre cuisinière et/ ou si vous désirez commander des pièces.

NOTES

Frigidaire CFES3025PBA, CPES3085PFA, CPES3085PFB, CPES3085PFC, CPES3085PFE Installation Guide

Specifications and Main Features

Frequently Asked Questions

User Manual
