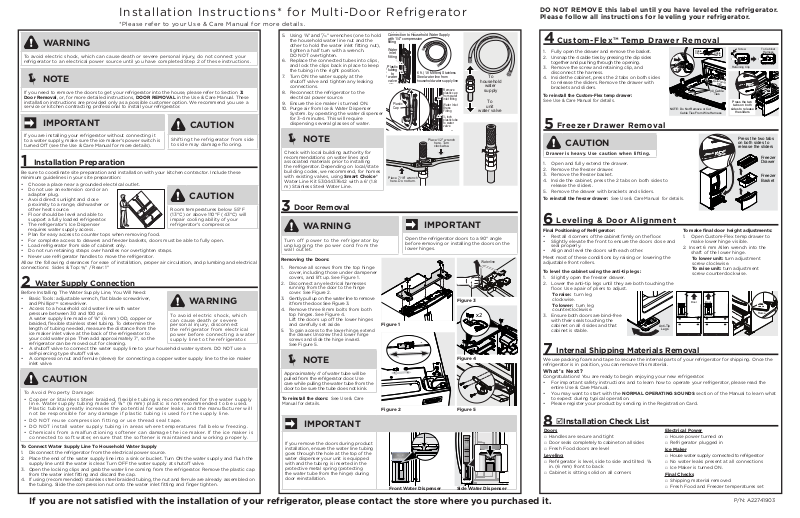

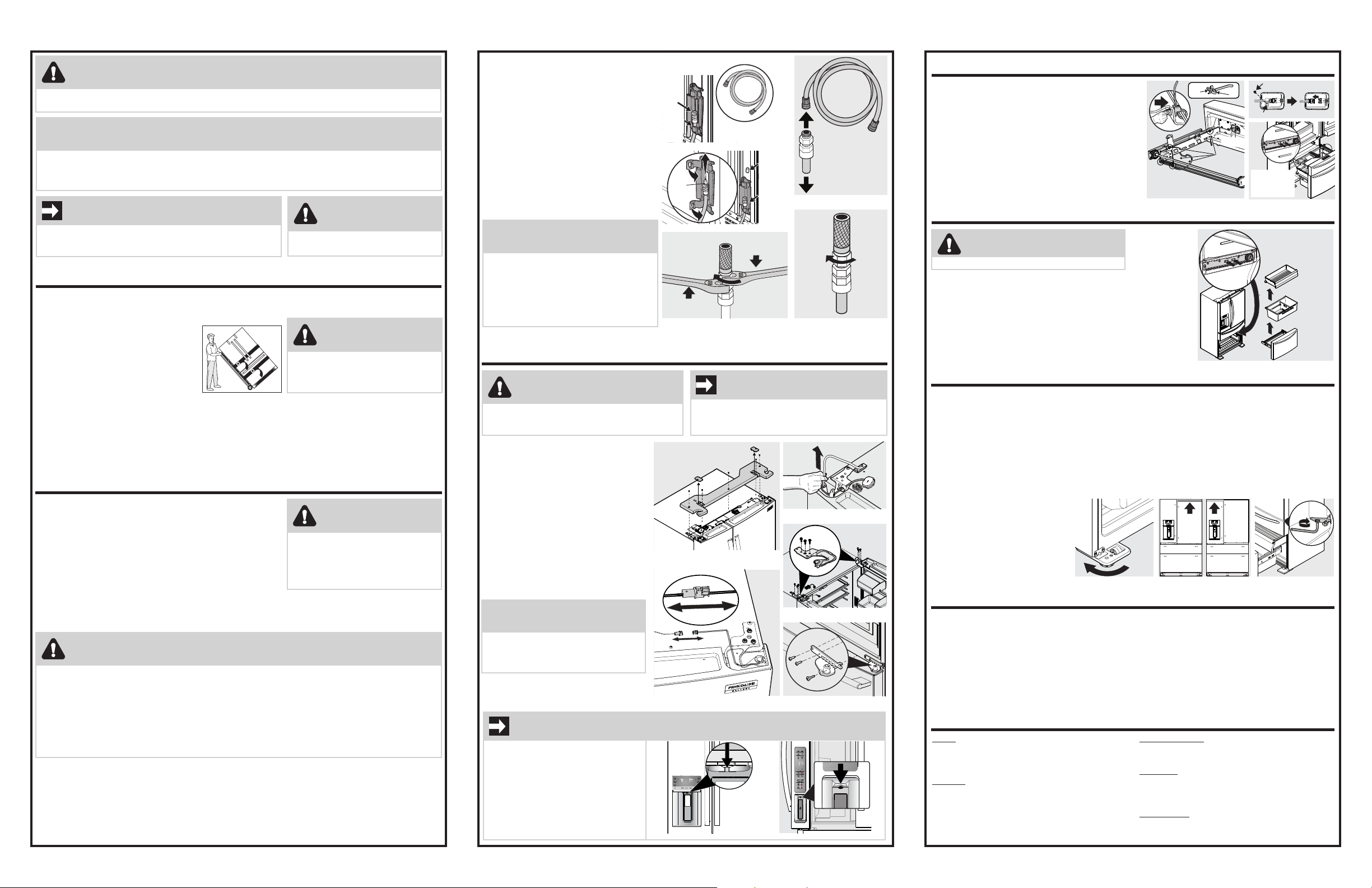

Installation Instructions* for Multi-Door Refrigerator
Retaining Clip
To Cabinet
Screw
Water
inlet
fitting
Plastic
tubing
to
water
valve
Connection to Household Water Supply
Remove
Waterline
*Please refer to your Use & Care Manual for more details.
WARNING
To avoid electric shock, which can cause death or severe personal injury, do not connect your
refrigerator to an electrical power source until you have completed Step 2 of these instructions.
NOTE
If you need to remove the doors to get your refrigerator into the house, please refer to Section 3:
Door Removal, or, for more detailed instructions, DOOR REMOVAL in the Use & Care Manual. These
installation instructions are provided only as a possible customer option. We recommend you use a
service or kitchen contracting professional to install your refrigerator.
IMPORTANT
If you are installing your refrigerator without connecting it
to a water supply, make sure the ice maker’s power switch is
turned O (see the Use & Care Manual for more details).
Installation Preparation
1
Be sure to coordinate site preparation and installation with your kitchen contractor. Include these
minimum guidelines in your site preparation:
• Choose a place near a grounded electrical outlet.
• Do not use an extension cord or an
adapter plug.
• Avoid direct sunlight and close
proximity to a range, dishwasher or
other heat source.
• Floor should be level and able to
support a fully loaded refrigerator.
• The refrigerator’s Ice Dispenser
requires water supply access.
• Plan for easy access to counter tops when removing food.
• For complete access to drawers and freezer baskets, doors must be able to fully open.
• Load refrigerator from side of cabinet only.
• Do not run retaining straps over handles nor overtighten straps.
• Never use refrigerator handles to move the refrigerator.
Allow the following clearances for ease of installation, proper air circulation, and plumbing and electrical
connections: Sides & Top: ⅜" / Rear: 1"
Water Supply Connection
2
Before Installing The Water Supply Line, You Will Need:
• Basic Tools: adjustable wrench, flat blade screwdriver,
and PhillipsTM screwdriver.
• Access to a household cold water line with water
pressure between 30 and 100 psi.
A water supply line made of¼" (6 mm) OD, copper or
braided, flexible stainless steel tubing. To determine the
length of tubing needed, measure the distance from the
ice maker inlet valve at the back of the refrigerator to
your cold water pipe. Then add approximately 7', so the
refrigerator can be moved out for cleaning.
• A shuto valve to connect the water supply line to your household water system. DO NOT use a
self-piercing type shuto valve.
• A compression nut and ferrule (sleeve) for connecting a copper water supply line to the ice maker
inlet valve.
CAUTION
To Avoid Property Damage:
• Copper or Stainless Steel braided, flexible tubing is recommended for the water supply
line. Water supply tubing made of ¼" (6 mm) plastic is not recommended to be used.
Plastic tubing greatly increases the potential for water leaks, and the manufacturer will
not be responsible for any damage if plastic tubing is used for the supply line.
• DO NOT reuse compression fitting or use thread seal tape.
• DO NOT install water supply tubing in areas where temperatures fall below freezing.
• Chemicals from a malfunctioning softener can damage the ice maker. If the ice maker is
connected to soft water, ensure that the softener is maintained and working properly.
To Connect Water Supply Line To Household Water Supply
1. Disconnect the refrigerator from the electrical power source.
2. Place the end of the water supply line into a sink or bucket. Turn ON the water supply and flush the
supply line until the water is clear. Turn OFF the water supply at shuto valve.
3. Open the locking clips and grab the water line coming from the refrigerator. Remove the plastic cap
from the water inlet fitting and discard the cap.
4. If using (recommended) stainless steel braided tubing, the nut and ferrule are already assembled on
the tubing. Slide the compression nut onto the water inlet fitting and finger tighten.
If you are not satisfied with the installation of your refrigerator, please contact the store where you purchased it.
CAUTION
Shifting the refrigerator from side
to side may damage flooring.
CAUTION
Room temperatures below 55°F
(13°C) or above 110°F (43°C) will
impair cooling ability of your
refrigerator’s compressor.
WARNING
To avoid electric shock, which
can cause death or severe
personal injury, disconnect
the refrigerator from electrical
power before connecting a water
supply line to the refrigerator.
5. Using ½" and 7/16" wrenches (one to hold
the household water line nut and the
other to hold the water inlet fitting nut),
tighten a half turn with a wrench.
DO NOT overtighten.
6. Replace the connected tubes into clips,
and lock the clips back in place to keep
the tubing in the right position.
7. Turn ON the water supply at the
shuto valve and tighten any leaking
connections.
8. Reconnect the refrigerator to the
electrical power source.
9. Ensure the ice maker is turned ON.
10. Purge air from Ice & Water Dispenser
System.
by operating the water dispenser
for 3-4 minutes. This will require
dispensing several glasses of water.
NOTE
Check with local building authority for
recommendations on water lines and
associated materials prior to installing
the refrigerator. Depending on local/state
building codes, we recommend, for homes
with existing valves, using Smart Choice®
Water Line Kit 5304437642 with a 6' (1.8
m) Stainless Steel Water Line.
Door Removal
3
WARNING
Turn off power to the refrigerator by
unplugging the power cord from the
wall outlet.
Removing the Doors:
1. Remove all screws from the top hinge
cover, including those under dampener
covers, and lift up. See Figure 1.
2. Disconnect any electrical harnesses
running from the door to the hinge
cover. See Figure 2.
3. Gently pull up on the water line to remove
it from the door. See Figure 3.
4. Remove three 8 mm bolts from both
top hinges. See Figure 4.
Lift the doors up o the lower hinges
and carefully set aside.
5. To gain access to the lower hinge, extend
the drawer. Unscrew the 3 lower hinge
screws and slide the hinge inward.
See Figure 5.
NOTE
Approximately 4' of water tube will be
pulled from the refrigerator door. Use
care while pulling the water tube from the
door to be sure the tube does not kink.
To reinstall the doors:
Manual for details.
See
Use & Care
IMPORTANT
If you remove the doors during product
installation, ensure the water line tubing
goes through the hole at the top of the
water dispenser your unit is equipped
with and the tubing is inserted in the
protective metal spring (protecting
the water tube from the hinge) during
door reinstallation.
with 1/4" compression
fitting
6 ft. (1.8 Meters) Stainless
Steel water line from
household water supply line
Plastic
Cap
Place 7/16" wrench
here. Do not turn.
Open the refrigerator doors to a 90° angle
before removing or installing the doors on the
lower hinges.
Figure 1
Figure 2
Front Water Dispenser
plastic cap
from water
inlet fitting
Water Inlet
Brass
Fitting
¼ inch
plastic tube
to water
valve
Place 1/2" wrench
here. Turn
clockwise.
IMPORTANT
Figure 3
Figure 4
Figure 5
Side Water Dispenser
To
household
water
supply
To
unit
water valve
x2
DO NOT REMOVE this label until you have leveled the refrigerator.
Please follow all instructions for leveling your refrigerator.
Custom-Flex™ Temp Drawer Removal
4
1. Fully open the drawer and remove the basket.
2. Unsnap the 4 cable ties by pressing the clip sides
together and pushing through the opening.
3. Remove the screw and retaining clip, and
disconnect the harness.
4. Inside the cabinet, press the 2 tabs on both sides
to release the sliders. Remove the drawer with
brackets and sliders.
To reinstall the Custom-Flex temp drawer:
See
Use & Care Manual for details.
NOTE: Do Not Remove or Cut
Freezer Drawer Removal
5
CAUTION
Drawer is heavy. Use caution when lifting.
1. Open and fully extend the drawer.
2. Remove the freezer drawer.
3. Remove the freezer basket.
4. Inside the cabinet, press the 2 tabs on both sides to
release the sliders.
5. Remove the drawer with brackets and sliders.
To reinstall the freezer drawer:
Leveling & Door Alignment
6
Final Positioning of Refrigerator:
• Rest all 4 corners of the cabinet firmly on the floor.
• Slightly elevate the front to ensure the doors close and
seal properly.
• Align and level the doors with each other.
Meet most of these conditions by raising or lowering the
adjustable front rollers.
To level the cabinet using the anti-tip legs:
1. Slightly open the freezer drawer.
2.
Lower the anti-tip legs until they are both touching the
floor. Use a pair of pliers to adjust.
To raise: turn leg
clockwise.
To lower: turn leg
counterclockwise.
3. Ensure both doors are bind-free
with their seals touching the
cabinet on all 4 sides and that
cabinet is stable.
Internal Shipping Materials Removal
7
We use packing foam and tape to secure the internal parts of your refrigerator for shipping. Once the
refrigerator is in position, you can remove this material.
What’s Next?
Congratulations! You are ready to begin enjoying your new refrigerator.
• For important safety instructions and to learn how to operate your refrigerator, please read the
entire Use & Care Manual.
• You may want to start with the NORMAL OPERATING SOUNDS section of the Manual to learn what
to expect during typical operation.
• Please register your product by sending in the Registration Card.
Installation Check List
8
Doors
□ Handles are secure and tight
□ Door seals completely to cabinet on all sides
□ Fresh Food doors are level
Leveling
□ Refrigerator is level, side to side and tilted ¼
in. (6 mm) front to back
□ Cabinet is sitting solid on all corners
See
Use & Care Manual for details.
Anti-Tip
Legs
Electrical Power
□ House power turned on
□ Refrigerator plugged in
Ice Maker
□ House water supply connected to refrigerator
□ No water leaks present at all connections
□ Ice Maker is turned ON.
Final Checks
□ Shipping material removed
□ Fresh Food and Freezer temperatures set
Cable
Cable
Clip
To make final door height adjustments:
1. Open Custom-Flex temp drawer to
make lower hinge visible.
2. Insert 6 mm Allen wrench into the
shaft of the lower hinge.
To lower unit: turn adjustment
screw clockwise.
To raise unit: turn adjustment
screw counterclockwise.
Door
Door
Door
Tie
Retaining
Clip
(4) Cable
Ties
Door
Press the two
tabs on both
sides to release
the sliders
Press the two tabs
on both sides to
release the sliders
P/N: A22741903
Harness
Freezer
Drawer
Freezer
Basket
Raise

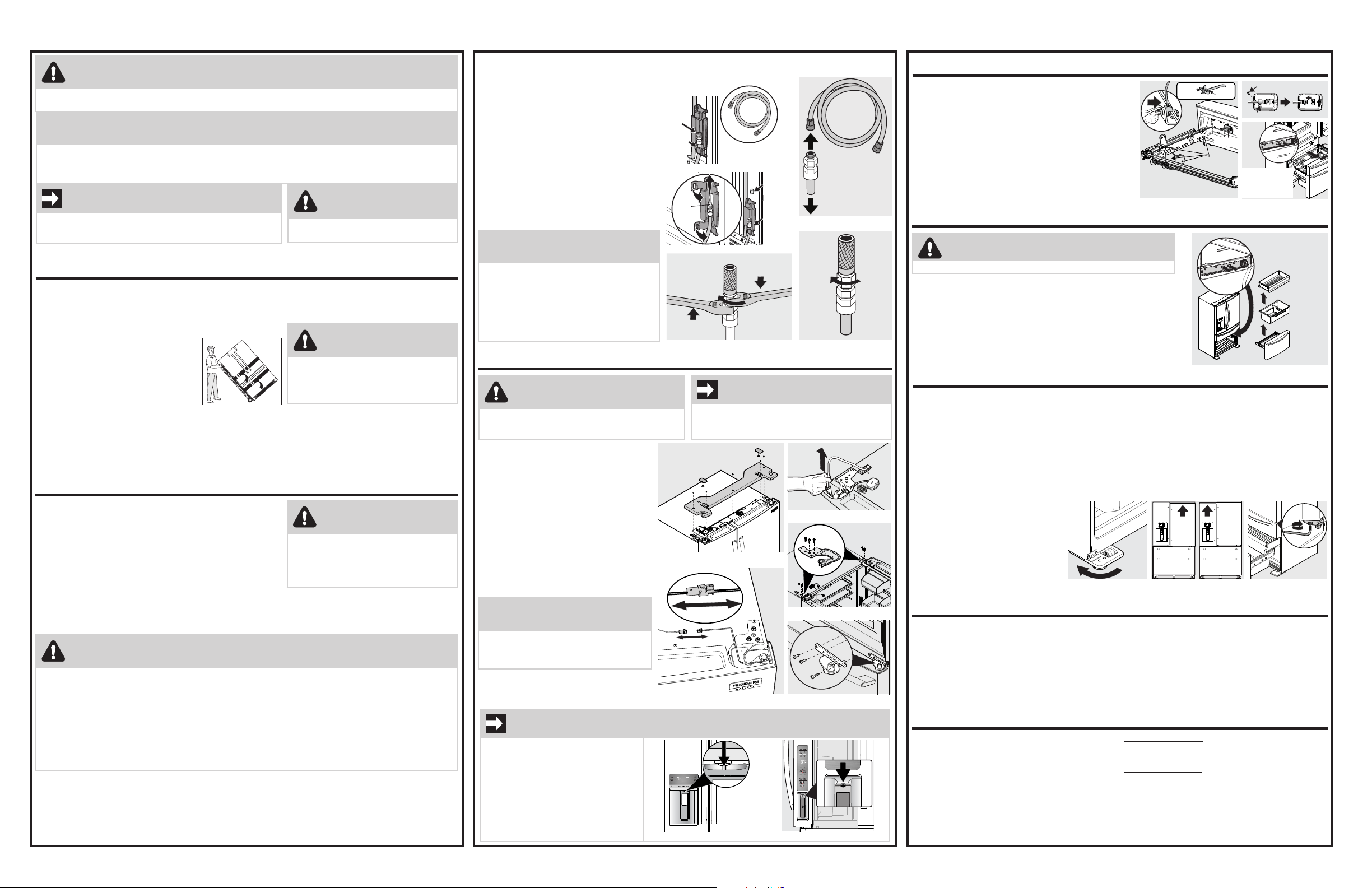

ADVERTENCIA
Clip de retención
pestañas en ambos
Racor
de la
toma
de agua
Tubo de
plástico
a la
válvula
de agua
Conexión al suministro de agua doméstica
Retire el
Waterline
Para evitar choques eléctricos, los cuales pueden causar la muerte o lesiones graves, no conecte el
refrigerador al suministro eléctrico hasta haber completado el paso 2 de estas instrucciones.
NOTA
Si tiene que retirar las puertas para meter el frigorífico en la casa, consulte la sección 3: Retiro de puerta, o, para
obtener instrucciones más detalladas, RETIRO DE PUERTA en la Manual de uso y cuidado. Estas instrucciones de
instalación se ofrecen sólo como una opción adicional para el consumidor. Nosotros recomendamos contratar a un
técnico profesional de servicio o de instalación de cocinas para instalar el refrigerador.
IMPORTANTE
Si va a instalar el refrigerador sin conectarlo al suministro de agua,
asegúrese de que el interruptor del fabricador de hielo esté apagado
(consulte la Manual de uso y cuidado para obtener más detalles).
Preparación de la instalación
1
Asegúrese de coordinar la preparación del lugar de instalación y la instalación misma con su contratista.
Incluya estas pautas mínimas para la preparación del sitio de instalación:
• Elija un lugar que se encuentre próximo a un tomacorriente con conexión a tierra.
• No use un cable de extensión ni un adaptador.
• Evite la luz solar directa y la proximidad a una estufa,
lavavajillas o cualquier otra fuente de calor.
• El piso debe estar nivelado y debe
poder soportar la carga de un
refrigerador lleno.
• El distribuidor de hielo del refrigerador
requiere acceso al suministro de agua.
• Planifique un fácil acceso a los
mostradores para cuando retire los
alimentos del refrigerador.
• Para obtener acceso completo a los
cajones del refrigerador y a las cestas del congelador, las puertas deben poder abrirse completamente.
• Levante el refrigerador por el costado solamente.
• No coloque los amarres de seguridad sobre las manijas y no los apriete demasiado.
• Nunca use las manijas del refrigerador para moverlo.
Deje los siguientes espacios libres para facilitar la instalación del refrigerador, la circulación adecuada del aire y
las conexiones eléctricas y de plomería: Costados y parte superior: ⅜" / Parte trasera: 1"
Conexión de suministro de agua
2
Para instalar la tubería de suministro de agua se necesita lo siguiente:
• Herramientas: llave ajustable, destornillador plano y
destornillador PhillipsMC.
• Acceso a una tubería de agua fría de la vivienda con
presión entre 30 y 100 psi.
• Una tubería de cobre o de acero inoxidable para suministro
de agua de (¼" / 6 mm) de diámetro externo. Para
determinar la longitud necesaria de la tubería, mida la
distancia desde la válvula de admisión del fabricador de
hielo (en la parte trasera del refrigerador) hasta la tubería
de agua fría. Luego agregue aproximadamente 7 pies de
tubería para poder sacar el refrigerador para la limpieza.
• Una válvula de cierre para conectar la tubería de suministro de agua al sistema de tuberías de su
vivienda. NO use una válvula de asiento autoperforante de cierre.
• Una tuerca de compresión y una guarnición (manguito) para conectar la tubería de cobre de suministro
de agua a la válvula de admisión del fabricador de hielo.
PRECAUCIÓN
Para evitar daños a la propiedad:
• Se recomienda el uso de tuberías tejidas de cobre o de acero inoxidable para el suministro de
agua. No se recomienda el uso de tuberías de suministro de agua de plástico de (¼” / 6 mm).
Las tuberías de plástico aumentan la posibilidad de escapes de agua, por lo que el fabricante
no se hará responsable por ningún daño si las utiliza para el suministro.
• NO vuelva a utilizar los accesorios de compresión ni utilice cinta para sellar roscas.
• NO instale tuberías de suministro de agua en áreas donde las temperaturas caen por debajo del punto de congelación.
• Las sustancias químicas provenientes de un suavizador de agua defectuoso pueden dañar
el fabricador de hielo. Si el fabricador de hielo está conectado a un suavizador de agua,
asegúrese de que se le dé mantenimiento y que funcione correctamente.
Para conectar el tubo de suministro de agua al suministro de agua doméstico
1. Desconecte el refrigerador del suministro eléctrico.
2. Coloque el extremo de la tubería de suministro de agua en el fregadero o en un cubo. Abra el suministro de
agua y purgue la tubería de suministro hasta que el agua salga limpia. Cierre la entrada de agua en la válvula
de desconexión.
3. Abra los ganchos de bloqueo y agarre la tubería de agua que viene del refrigerador. Retire el tapón de
plástico del racor de la toma de agua y deséchelo.
Si no está satisfecho con la instalación de su refrigerador, póngase en contacto con la tienda donde lo adquirió.
Instrucciones de instalación* del frigorífico de varias puertas
*Consulte la Manual de uso y cuidado para obtener más detalles.
4. Si utiliza un tubo de acero inoxidable trenzado (recomendado), la tuerca y
el manguito ya están montados en la tubería. Deslice la tuerca de compresión en el racor de la toma de
agua y apriétela con los dedos.
PRECAUCIÓN
Si mueve el refrigerador de lado a lado,
puede dañar el revestimiento del piso.
PRECAUCIÓN
Temperaturas ambiente menores de
55°F (13°C) o superiores a los 110°F
(43°C) impedirán la capacidad de
enfriamiento del compresor del
refrigerador.
ADVERTENCIA
Para evitar choques eléctricos, los
cuales pueden causar la muerte o
lesiones graves, desconecte el refrigerador del suministro eléctrico antes
de conectar una tubería de suministro
de agua al refrigerador.
5. Con llaves de ½” y 7/16” (una para sujetar la
tuerca de la línea de agua doméstica y la
otra para sujetar la tuerca de conexión de
entrada de agua), apriete media vuelta con
una llave. NO apriete demasiado.
6. Vuelva a colocar los tubos conectados en
los ganchos y ciérrelos para mantener el
tubo en la posición correcta.
7. Abra la válvula de desconexión y apriete
las conexiones que tengan pérdidas.
8. Vuelva a conectar el refrigerador al
suministro eléctrico.
9. Asegúrese de que el dispensador de hielo
esté encendido.
10. Para purgar el aire del sistema dispensador
de agua y hielo, opere el dispensador de
agua durante 3 a 4 minutos. Esto requerirá
llenar varios vasos de agua.
NOTA
Consulte con la autoridad de construcción
local para obtener recomendaciones sobre las
líneas de agua y materiales asociados antes
de instalar el refrigerador. Dependiendo de los
códigos de construcción locales / estatales,
recomendamos, para hogares con válvulas
existentes, usar el juego de tubería de agua
Smart Choice® 5304437642 con una tubería
de agua de acero inoxidable de 6' (1,8 m).
Retiro de puerta
3
ADVERTENCIA
Corte el suministro eléctrico del frigorífico
desconectando el cable de alimentación del
enchufe en la pared.
Retirar las puertas:
1. Quite los tornillos de la cubierta de
bisagra superior y levante hacia arriba.
Figura 1.
2. Desconecte el mazo de cables eléctricos
que va desde la puerta hasta la cubierta
de la bisagra. Figura 2.
3. Tire con cuidado hacia arriba de la
tubería de agua para separarla de la
puerta. Figura 3.
4. Quite tres pernos de 8 mm de ambas
bisagras superiores. Figura 4. Levante
las puertas de las bisagras superiores y
colóquela a unlado con cuidado.
5. Para acceder a la bisagra inferior deberá
sacar el cajón. Desatornille los tres tornillos
de la bisagra inferior y deslice la bisagra
hacia dentro. Figura
NOTA
Deberán sacarse alrededor de cuatro pies de
tubo de agua de la puerta de frigorífico. Tome
precauciones al sacar el tubo de agua de la
puerta para comprobar que no se se retuerza.
Para volver a colocar las puertas: Para
más información, consulte la Manual de
uso y mantenimiento.
5.
IMPORTANTE
Si quita las puertas durante la
instalación del producto, asegúrese de
que la tubería de la línea de agua pase
por el orificio en la parte superior del
dispensador de agua con el que está
equipada su unidad y que la tubería
esté insertada en el resorte metálico
protector (que protege el tubo de agua
de la bisagra) durante la reinstalación
de la puerta.
con racor de compresión
de 1/4 in (6 mm)
Tubería de agua de acero
inoxidable de 6 ft (1,8 m) del
suministro de agua doméstico
Tapón
de
plástico
Coloque la llave
de 1/2 in aquí. Gire
en sentido horario.
Coloque la llave de
7/16 in aquí. No la gire.
IMPORTANTE
Abra las puertas del frigorífico hasta un
ángulo de 90° antes de retirarlas o de volver a
colocarlas sobre las bisagras inferiores.
Figura 1
Figura 2
Dispensador de agua frontal
Al suministro
de agua
doméstico
tapón de
plástico del
racor de la
toma de agua
Racor de
latón de la
toma de agua
Tubo de
plástico de
¼ in (6 mm)
a la válvula
de agua
Figura 3
A la válvula
de agua
de la unidad
x2
Figura 4
Figura 5
Dispensador de agua lateral
DO NOT REMOVE this label until you have leveled the refrigerator.
Please follow all instructions for leveling your refrigerator.
Extracción del cajón de temperatura Custom-Flex™
4
1. Abra completamente el cajón y saque el cesto
del cajón.
2. Suelte las 4 presillas de cables apretando los laterales
y haciéndolos pasar por la abertura.
3. Quite el tornillo y el clip de retención ydesconecte el
mazo de cables.
4. En el interior del armario, presione las pestañas a
ambos lados para soltar las guías. Saque el cajón con
los soportes y las guías.
Para reinstalar el cajón de temperatura Custom-Flex:
Consulte el Manual de uso y cuidado para obtener
más detalles.
Extracción de cajón congelador
5
Nota: No retire ni cortar las retenciones
PRECAUCIÓN
El cajón es pesado. Tome precauciones allevantarlo.
1. Abra el cajón completamente hacia fuera.
2. Saque el cajón del congelador.
3. Retire el cesto del congelador.
4. En el interior del armario, presione las pestañas a ambos lados
para soltar las varillas.
5. Saque el cajón con soportes y varillas.
Para reinstalar el cajón de cajón del congelador:
Consulte el Manual de uso y cuidado para obtener más detalles.
Nivelación y alineación de puertas
6
Colocación final del frigorífico:
• Las 4 esquinas del mueble deben estar firmemente
asentadas sobre el suelo.
• El frontal deberá estar ligeramente elevado para que las
puertas queden perfectamente cerradas.
• Las puertas deben alinearse entre síyestar niveladas.
La mayoría de estos requisitos se pueden cumplir subiendo
o bajando las patas antivuelco ajustables.
Para nivelar el mueble usando las patas antivuelco delanteras:
1. Abra ligeramente el cajón del congelador.
2. Baje las patas antivuelco hasta que ambas toquen el
suelo. Utilice unos alicates para ajustarlas.
Para levantar el aparato: gire la
pataen el sentido de las agujas
del reloj.
Para bajar el aparato:
gire la pata ensentido contrario a
las agujas del reloj.
3. Asegúrese de que ninguna de las
puertas tenga picos y sus sellos toquen el mueble en los cuatro lados
y de que el mueble esté estable.
Eliminación de materiales de envío internos
7
Usamos espuma de embalaje y cinta adhesiva para asegurar las partes internas de su refrigerador para su
envío. Una vez que el refrigerador se encuentre en su posición, puede retirar este material.
¿Cuál es el próximo paso?
¡Felicitaciones! Ya está listo para disfrutar de su nuevo refrigerador.
• Para obtener instrucciones importantes de seguridad y aprender a usar el refrigerador, lea la Manual de
uso y cuidado en su totalidad.
• Puede comenzar con la sección SONIDOS DE FUNCIONAMIENTO NORMALES de la Manual para
aprender sobre el funcionamiento normal del electrodoméstico.
• Registre su producto enviando la Tarjeta de registro.
Lista de verificación de la instalación
8
Puertas
□ Las manijas están firmemente instaladas
□ La puerta se cierra bien contra el refrigerador en
todos los lados
□ Las puertas del refrigerador están niveladas
Nivelación
□ El refrigerador está nivelado, de lado a lado e
inclinado ¼ pulg. (6 mm) de adelante hacia atrás
□ El gabinete está sólido en todas las esquinas
Patas
antivuelco
Suministro eléctrico
□ El suministro eléctrico del hogar está activado
□ El refrigerador está enchufado
Fabricador de hielo
□ El suministro de agua está conectado al refrigerador
□ No hay goteos en ninguna de las conexiones
□ El fabricador de hielo está ENCENDIDO
Inspección final
□ Material de empaque removido
□ Temperaturas del refrigerador y set
congelador programadas
Abrazadera
de cable
Sujetacables
Clip de
sujeción
(4) abrazaderas
de cable
Para realizar ajustes finales de la altura
delapuerta:
1. Abra el cajón Custom-Flex Temp de modo
que quede visible la bisagra inferior.
2. Inserte una llave Allen de 6 mm en el
ejede la bisagra inferior.
Para bajar el aparato: gire los tornillos
de ajuste en el sentido de las agujas del
reloj.
Para levantar el aparato: gire los tornillos de ajuste en el sentido contrario a las
agujas del reloj.
Puerta
Puerta
Door
Door
Tornillo
Presione las dos
lados para liberar
los controles
deslizantes
Presione las dos
pestañas a ambos
lados para soltar
las varillas
P/N: A22741903
Para el arnés
del gabinete
Cajón del
congelador
Cesto del
congelador
Barrena

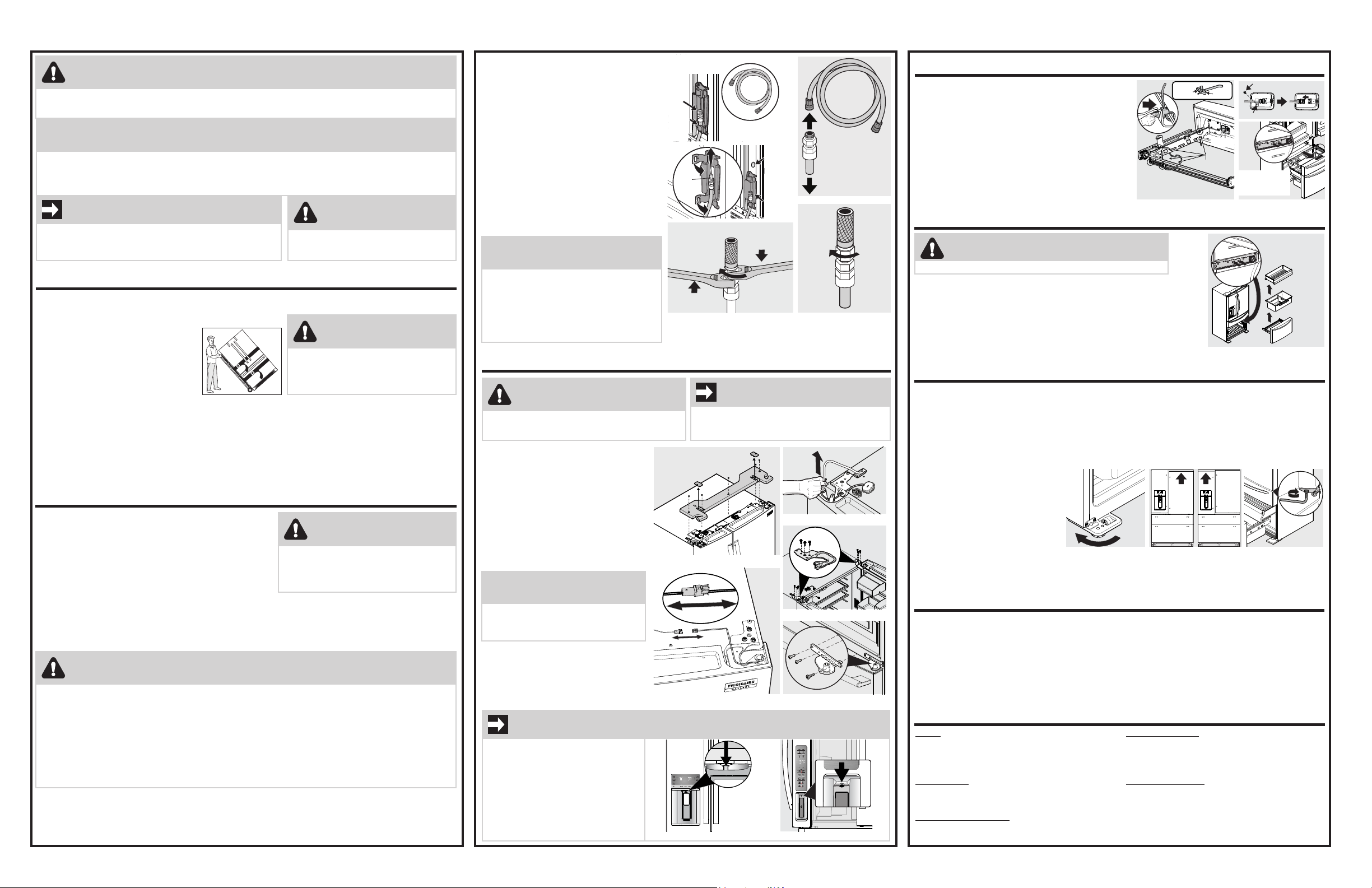

Clip de retenue
Faisceau
Boulon
Raccord
d'alimen-
tation
en eau
Tuyau en
plastique
vers la
soupape
d'eau
Retirez le
soupape d'eau
Placer la clé de 7/16 po ici.
Pattesanti
basculement
Conduite d'eau
Instructions d'installation* pour réfrigérateur multi-portes
*Veuillez vous référer à votre Manuel d’utilisation et d’entretien pour plus de détails.
4. Si (tel que recommandé) un tuyau tressé
en acier inoxydable est utilisé, l’écrou et la
AVERTISSEMENT
Pour éviter des chocs électriques susceptibles de causer de graves blessures ou la mort,
ne branchez pas votre réfrigérateur à une source d’alimentation en électricité avant d’avoir
terminé l’étape 2 de ces instructions.
REMARQUE
Si vous devez retirer les portes pour entrer votre réfrigérateur dans la maison, veuillez vous référer à
la Section 3 : Retrait de portes, ou pour des instructions plus détaillées, RETRAIT DE PORTES dans le
Manuel utilisation et entretien. Ces instructions d’installation ne sont fournies que pour vous donner la
possibilité d’installer l’appareil. Nous vous recommandons de faire appel à un professionnel de l’entretien
ou de la cuisine pour l’installation de votre réfrigérateur.
IMPORTANT
Si vous installez votre réfrigérateur sans le raccorder à une
conduite d’alimentation en eau, assurez-vous que l’interrupteur
de la machine à glaçons est en position d’arrêt (reportez-vous
au Manuel d’utilisation et d’entretien pour plus de détails).
Préparation de l’installation
1
Assurez-vous auprès de votre entrepreneur que votre cuisine possède l’emplacement nécessaire à
l’installation de votre appareil. Tenez compte des éléments suivants dans la préparation de l’emplacement
d’installation :
• Placez l’appareil près d’une prise
électrique mise à la terre.
• N’utilisez pas de rallonge électrique ni
de fiche d’adaptation.
• Évitez d’exposer le réfrigérateur aux
rayons directs du soleil et ne l’installez pas
près d’une cuisinière, d’un lave-vaisselle ou
de toute autre source de chaleur.
• Le plancher doit être de niveau et doit
pouvoir supporter un réfrigérateur
rempli à pleine capacité.
• Le d’eau de glaçons du réfrigérateur nécessite un raccordement à l’alimentation en eau.
• Prévoyez un accès facile aux comptoirs pour y déposer les aliments provenant du réfrigérateur.
• Pour accéder sans diculté aux bacs de rangement et aux paniers de congélateur, les portes doivent
pouvoir être ouvertes complètement.
• Installez le réfrigérateur sur le chariot seulement du côté e ses parois latérales.
• Ne faites pas passer de courroie de retenue pardessus les poignées et ne les serrez pas trop.
• Ne déplacez jamais le réfrigérateur par ses poignées.
Prévoyez les dégagements suivants pour faciliter l’installation, assurer une circulation d’air appropriée et
raccorder la plomberie et les branchements électriques :
Côtés et dessus : 9,4 mm (⅜ po) Arrière : 2,5 cm (1 po).
Raccordement à l’alimentation en eau
2
Avant d’installer l’alimentation en eau, vous aurez besoin :
• Des outils de base suivants : Une clé à molette, un
tournevis à pointe plate et un tournevis PhillipsMC.
• Un accès à la canalisation d’eau froide domestique
d’une pression située entre 30 et 100 lb/po2.
• Une conduite d’alimentation en eau en cuivre ou en
acier inoxydable, d’un diamètre extérieur de 6 mm
(¼ po). Pour déterminer la longueur de la conduite
en cuivre nécessaire, vous devez mesurer la distance
entre le robinet d’arrivée d’eau de la machine à
glaçons derrière le réfrigérateur et la conduite d’eau
froide. Puis, ajoutez approximativement 2,1 mètres (7 pieds) afin de pouvoir déplacer le réfrigérateur au
moment du nettoyage.
• Un robinet d’arrêt qui raccorde la conduite d’alimentation en eau à votre système de distribution d’eau
domestique. N’UTILISEZ PAS de robinets d’arrêt de type auto-perceur.
• Un écrou à compression et une bague (un raccord) pour raccorder la conduite d’alimentation en eau en
cuivre au robinet d’arrivée d’eau de la machine à glaçons.
Pour éviter un choc électrique qui
pourrait causer de graves blessures ou
même la mort, coupez l’alimentation
électrique du réfrigérateur avant de le
raccorder à l’alimentation en eau.
ATTENTION
Le déplacement latéral du
réfrigérateur peut endommager
le revêtement de sol.
ATTENTION
Des températures ambiantes inférieures à 13°C (55°F) ou supérieures à
43°C (110°F) diminueront la capacité
de refroidissement du compresseur de
votre réfrigérateur.
AVERTISSEMENT
ATTENTION
Pour éviter des dommages matériels :
• Il est recommandé d’utiliser une conduite en cuivre ou tressée en acier inoxydable pour l’alimentation en eau. L’utilisation d’un tube en plastique de 6,4 mm (¼po) n’est pas recommandée. Un
tube en plastique augmente grandement les risques de fuite d’eau et le fabricant n’est pas responsable des dommages causés par l’utilisation d’un tube en plastique pour l’alimentation en eau.
• Ne pas réutiliser la bague de compression ou du ruban d’étanchéité pour joints filetés.
• N’INSTALLEZ PAS un tuyau d’alimentation en eau en plastique dans les
régions où les températures descendent sous le point de congélation.
• Les produits chimiques provenant d’un adoucisseur qui fonctionne mal peuvent endommager la machine à glaçons. Si la machine à glaçons est raccordée à un adoucisseur, assurez-vous que ce dernier est entretenu adéquatement et qu’il fonctionne correctement.
Comment raccorder le tuyau d’alimentation en eau à l’alimentation en eau domestique
1. Débranchez le réfrigérateur de la source d’alimentation électrique.
2. Placer l’extrémité du tuyau d’alimentation en eau dans l’évier ou un seau. Ouvrir l’alimentation en eau et
rincer le tuyau jusqu’à ce que l’eau soit claire. Fermer l’alimentation en eau au moyen de la soupape d’arrêt.
3. Ouvrir les clips de verrouillage et saisir le tuyau d’eau du réfrigérateur. Retirer le capuchon en plastique
du raccord de l’alimentation en eau et le jeter.
Si vous n’êtes pas satisfait de l’installation de votre réfrigérateur, veuillez contacter le magasin où vous l’avez acheté.
bague sont déjà montés sur le tuyau. Faire
glisser l’écrou à compression sur le raccord
d’alimentation en eau et le serrer à la main.
5. À l’aide de clés½" et 7/16" (l’une pour
immobiliser l’écrou du tuyau d’alimentation en
eau domestique, l’autre pour immobiliser l’écrou
du raccord d’alimentation en eau), serrer d’un
demi-tour d’une seule clé. NE PAS trop serrer.
6. Replacer les tuyaux raccordés dans les clips
et les fermer pour maintenir les tuyaux en
bonne position.
7. Ouvrir la soupape d’alimentation en eau et
resserrer tout raccord présentant une fuite.
8. Rebrancher le réfrigérateur à sa source
d’alimentation électrique.
9. S’assurer que la machine à glaçons est en
position de marche.
10. Éliminer l’air du système de distributeur d’eau
et de glace en faisant fonctionner le distributeur
d’eau pendant 3 à 4 minutes
la distribution de plusieurs verres d’eau.
REMARQUE
Vérifiez auprès de l’autorité locale du bâtiment
pour obtenir des recommandations sur les
conduites d’eau et les matériaux associés avant
d’installer le réfrigérateur. Selon les codes du
bâtiment locaux/étatiques, nous recommandons,
pour les maisons avec des vannes existantes,
d’utiliser le kit de conduite d’eau Smart Choice®
5304437642 avec une conduite d’eau en acier
inoxydable de 1,8 m (6 pi).
Retrait de portes
3
. Cela demandera
AVERTISSEMENT
Pour mettre votre réfrigérateur hors
tension, vous devez débrancher le cordon
d’alimentation de la prise murale.
Retrait des portes :
1. Ôtez les vis de la charnière supérieure et
soulevez celle-ci. Figure 1.
2. Débranchez le faisceau électrique reliant
laporte au couvercle de la charnière. Figure 2.
3. Tirez doucement sur la conduite d’eau pour
la retirer de la porte. Figure 3.
4. Enlevez trois boulons de 8 mm des deux
charnières supérieures. Figure 4. Soulevez
les portes pour les dégager des charnières
inférieures et mettez-les de côté.
5. Il faut tirer sur le tiroir pour exposer la
charnière inférieure. Dévissez les trois vis
de la charnière inférieure et faites glisser
la charnière vers l’intérieur. Figure 5.
REMARQUE
Il faudra tirer environ 1,2m (4pi) de
tuyau d’eau de la porte du réfrigérateur.
Faites attention de ne pas plier ou pincer
le tuyau d’eau de la porte en le tirant.
Pour réinstaller les portes : Consultez le
Manuel d’utilisation et d’entretien pour plus
de détails.
IMPORTANT
Si vous retirez les portes lors de
l’installation du produit, assurez-vous
que le tube de la conduite d’eau passe
par le trou en haut du distributeur
d’eau dont votre appareil est équipé et
que le tube est inséré dans le ressort
métallique de protection (protection
le tube d’eau de la charnière) lors de la
réinstallation de la porte.
Raccord vers l'alimentation en eau domestique au moyen
d'un raccord à compression
de 6 mm (¼ po)
Tuyau d'eau en acier inoxydable
de 1,8 mètre (6 pi) à partir de la
canalisation d’eau domestique
capuchon
en plastique
du raccord
d'alimentation
Capuchon
en
plastique
Placer la clé de
7/16 po ici.
Ne pas tourner.
Tourner dans le sens
en eau
Raccord
en laiton
d'alimentation
en eau
Tuyau de
plastique de
6 mm (¼ po)
vers la
des aiguilles
d’une montre.
IMPORTANT
Ouvrez les portes du réfrigérateurs à un angle de
90° avant de retirer et installer les portes sur les
charnières inférieures.
Figure 1
Figure 2
De face fontaine à eau
Vers
l'alimentation
en eau
domestique
Vers la soupape
d'eau de l'appareil
Figure 3
x2
Figure 4
Figure 5
Distributeur d’eau latéral
NE RETIREZ PAS cette étiquette avant que le réfrigérateur n’ait été
mis au niveau. Veuillez suivre toutes les instructions pour mettre
votre réfrigérateur au niveau.
Retrait du tiroir Temp Custom-Flex™
4
1. Ouvrir complètement le tiroir. Retirer le panier
du tiroir.
2. Détacher les 4 colliers de serrage enpinçant les
côtés de la clip pourlapousser dans l’orifice.
3. Enlever la vis et la clip de retenue et déconnecter
le faisceau.
4. À l’intérieur de l’armoire, appuyez sur les deux
onglets de chaque côté pour libérer les glissières.
Retirez le tiroir avec ses montants et glissières.
Pour réinstaller le tiroir à température distincte
Custom-Flex™ : Consultez le Manuel d’utilisation et
d’entretien pour plus de détails.
Retrait du tiroir du congélateur
5
Le tiroir est lourd. Soyez prudent en le soulevant.
1. Ouvrir le tiroir à sa pleine grandeur.
2. Retirer le tiroir du congélateur.
3. Retirer le panier du congélateur.
4. À l’intérieur de l’armoire, appuyer sur les deux onglets pour libérer
les glissières.
5. Retirer le tiroir avec ses montants etglissières.
Pour réinstaller le tiroir du congélateur : Consultez le Manuel d’utilisation et
d’entretien pour plus de détails.
Nivellement et alignement de porte
6
Positionnement final du réfrigérateur :
• Les 4 coins de l’appareil doivent êtreposés
fermement sur le plancher.
• Le devant doit être légèrement surélevépour assurer
que les portes ferment hermétiquement.
• Les portes doivent être alignées etdeniveau.
La plupart de ces conditions peuvent être respectées en
relevant ou abaissant la hauteur des pattes ajustables à
l’avant de l’appareil.
Pour niveler le cabinet à l’aide des
pattes antibasculement :
1. Entrouvrir le tiroir du congélateur.
2. Abaisser les pattes anti
basculement jusqu’à ce qu’elles
touchent toutes euxlesol.
Utiliser des pinces pour faire
les ajustements.
Pour relever l’appareil : tourner
lapattedans le sens horaire.
Pour abaisser l’appareil : tourner lespattes dans le sens anti horaire.
3. S’assurer que les deux portes s’ouvrent à leur pleine grandeur et que leurs jointsd’étanchéité sont en
contact avec les 4 côtés de l’armoire et que l’appareilest stable.
Enlèvement des matériaux d’expédition internes
7
Nous utilisons de la mousse d’emballage et du ruban adhésif pour sécuriser les parties internes de votre
réfrigérateur pour l’expédition. Une fois le réfrigérateur en place, vous pouvez retirer ce matériau.
Et maintenant?
Toutes nos félicitations! Vous êtes prêt à commencer à profiter de votre nouveau réfrigérateur.
• Pour prendre connaissance des instructions de sécurité importantes et apprendre comment utiliser votre
réfrigérateur, veuillez lire le Manuel d’utilisation & d’entretien en entier.
• Vous pouvez commencer par la section BRUITS DE FONCTIONNEMENT NORMAUX
du manuel pour savoir à quoi vous attendre lors d’un fonctionnement typique.
• Veuillez enregistrer votre produit en envoyant la carte d’enregistrement.
Liste de contrôle d'installation
8
Portes
□ Les poignées sont solidement installées
□ La porte adhère fermement à tous les côtés
de l’armoire
□ Les portes pour aliments frais sont de niveau
Mise à niveau
□ Le réfrigérateur est de niveau, de part et d’autre et
incliné de ¼ pouce (6 mm) de l’avant vers l’arrière
□ L’armoire est bien assise au niveau de tous les coins
Alimentation électrique
□ Alimentation secteur en marche
□ Réfrigérateur branché
ATTENTION
Le Clip
de câble
Pour eectuer les réglages finaux :
1. Ouvrir le tiroir Custom-Flex Temp
pourexposer la charnière inférieure.
2. Introduire une clé Allen de 6 mm
dansl’arbre de la charnière inférieure.
Pour abaisser l’appareil : tourner
la vis de réglage dans le sens horaire.
Pour relever l’appareil : tourner la vis de
réglage dans le sens anti horaire.
Porte
Door
Machine à glaçons
□ Alimentation en eau potable raccordée au
réfrigérateur
□ Il n’y a aucune fuite au niveau des raccords
□ La machine à glaçons est en marche (ON)
Vérifications finales
□ Le matériel d’emballage est retiré
□ La température du congélateur et du
réfrigérateur est réglée
Attache
de câble
Clip de
retenue
(4) Les attaches
de câble
Porte
Door
Appuyez sur les
deux languettes des
deux côtés pour
libérer les curseurs
Appuyer sur les deux
plaquettes des deux
côtés afin de libérer
les coulisseaux
Monter
P/N: A22741903
au Cabinet
Tiroir
ducongélateur
Panier
ducongélateur
Loading...
