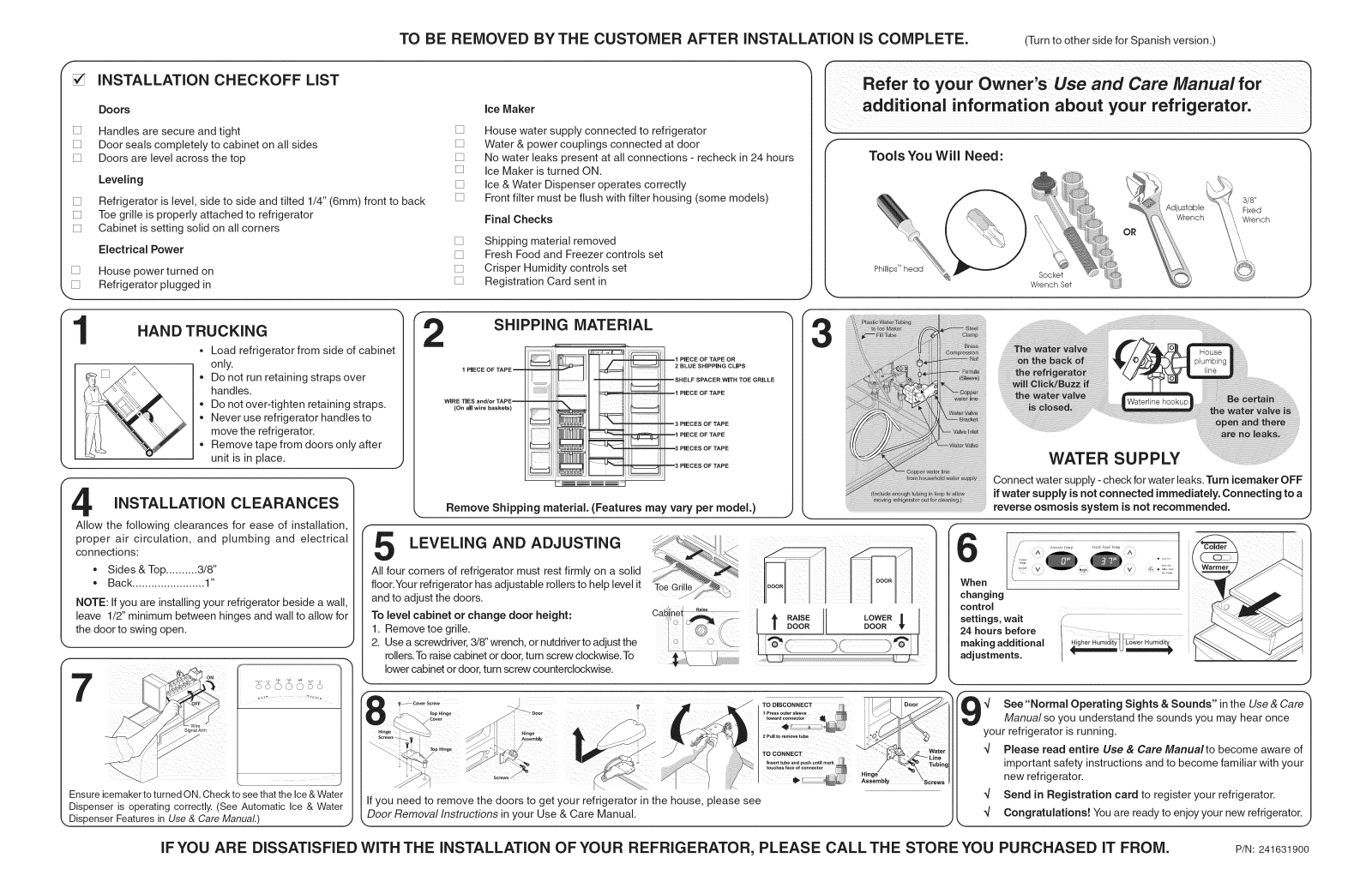

Frigidaire GLHS67SEPB0, GLHS67SEPW0 Installation Guide
TO BE REMOVED BY THE CUSTOMER AFTER INSTALLATION IS COMPLETE.
f
iNSTALLATiON CHECKOFF LIST
R efer tO yo ur Ow ner's Use an d Care Manual f o 1
(Turn to other side for Spanish version.)
Doors
[] Handles are secure and tight
[] Door seals completely to cabinet on all sides
[] Doors are level across the top
Leveling
[] Refrigerator is level, side to side and tilted 1/4" (6mm) front to back
[] Toegrille is properly attached to refrigerator
[] Cabinet is setting solid on all corners
Electrical Power
[]
House power turned on
[]
Refrigerator plugged in
1
HAND TRUCKING
• Load refrigerator from side of cabinet
only.
• Do not run retaining straps over
handles.
• Do not over4ighten retaining straps.
• Never use refrigerator handles to
move the refrigerator.
• Remove tape from doors only after
unit is in place.
INSTALLATION CLEARANCES
Allow the following clearances for ease of installation,
proper air circulation, and plumbing and electrical
connections:
• Sides & Top.......... 3/8"
• Back....................... 1"
NOTE: If you are installing your refrigerator beside a wall,
leave 1/2" minimum between hinges and wall to allow for
the door to swing open.
f
7
Ensureicemakerto turnedON. Checkto see thattheIce &Water
Dispenser is operating correctly.(See Automatic Ice & Water
,.,DispenserFeaturesinUse & CareManuaL) j
_ T
N ....................................................................................................................................................j
All four corners of refrigerator must rest firmly on a solid
floor.Your refrigerator has adjustable rollers to help level it /ToeGrille
and to adjust the doors,
1. Remove toe grille.
To ,eve, cabinet or change door height: _o_/_
2. Use ascrewdriver, 3/8"wrench, or nutdriverto adjust the _'_rollers.Toraisecabinet or door,turn screw clockwise.To
lower cabinet or door, turn screw counterclockwise.
f
If you need to remove the doors to get your refrigerator in the house, please see
Door Removal Instructions in your Use & Care Manual.
,,. .j
Ice Maker
[]
House water supply connected to refrigerator
[]
Water & power couplings connected at door
[]
No water leaks present at all connections - recheck in 24 hours
[]
Ice Maker is turned ON.
[]
Ice & Water Dispenser operates correctly
[]
Front filter must be flush with filter housing (some models)
Final Checks
[]
Shipping material removed
Fresh Food and Freezer controls set
[]
[]
Crisper Humidity controls set
[]
Registration Card sent in
SHIPPING
2
1 PIECE OF TAPE =
WIRE TIES and/or TAPE_
(On all wire baskets)
J
Remove Shipping material. (Features may vary per model.)
LEVELING AND ADJUSTING
_- Cover Screw
MATERIAL
I=:B====
_1 PIECE OF TAPE OR
2 BLUE SHIPPING CLIPS
_SHELF SPACER WITH TOE GRILLE
--1 PIECE OF TAPE
_3 PIECES OF TAPE
_1 PIECE OF TAPE
3 PIECES OF TAPE
_3 PIECES OF TAPE
_, Raise
Cab ne_
[ additionai information about you[ [efiigera!oii
f --
Tools You Will Need:
Phillips "_head
f
,J %,
RAISE LOWER |
I m oooR I oooRt j
i Door _'
2 Pull to remove tube
TO CONNECT
,. Water
Assembly _ Screws
Adjustable
Wrench
OR
hooku
WATER SUPPLY
Connect water supply - check for water leaks. Turn icemaker OFF
if water supply is not connected immediately. Connecting to a
reverse osmosis system is not recommended.
f
6
When
changing
control
settings, wait
24 hours before
making additional
adjustments.
9
k,. ,j
See "Normal Operating Sights & Sounds" inthe Use & Care
Manual so you understand the sounds you may hear once
your refrigerator is running.
_/ Please read entire Use & Care Manualto become aware of
_mportant safety instructions and to become familiar with your
new refrigerator
_/ Send in Registration card to register your refrigerator,
Congratulations! You are ready to enjoy your new refrigerator,
i
IF YOU ARE DISSATISFIED WITH THE INSTALLATION OF YOUR REFRIGERATOR, PLEASE CALL THE STORE YOU PURCHASED IT FROM. P/N:241631900

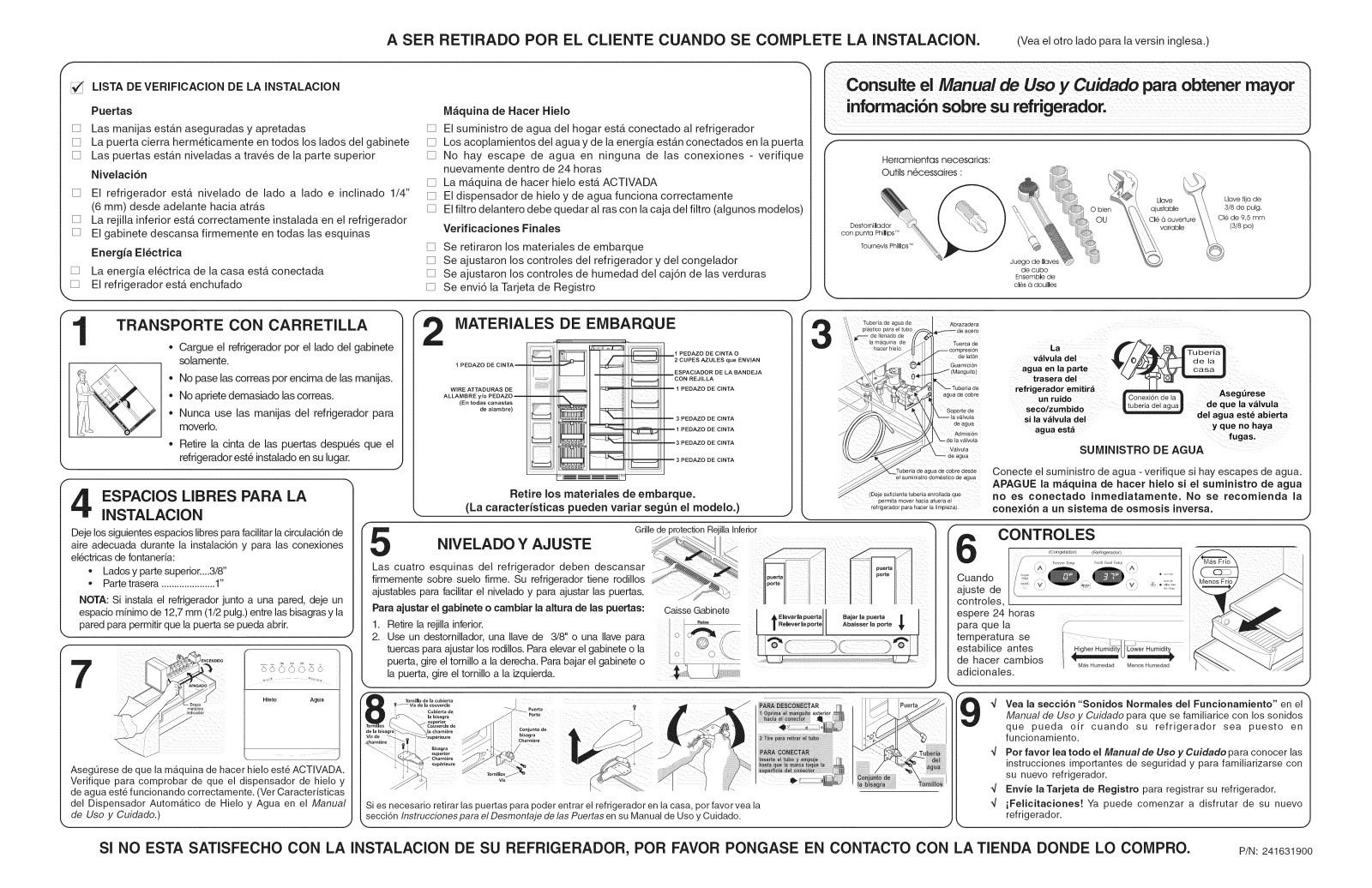

A SER RETIRADO POR EL CLIENTE CUANDO SE COMPLETE LA INSTALACION. (Veaelotroladoparalaversiningtesa.)
LISTA DE VERIFICACION DE LA INSTALACION
Puertas
[] Las manijas est&n aseguradas y apretadas
[] La puerta cierra hermeticamente en todos los lados del gabJnete
[] Las puertas est&n nJveladas a traves de la parte superior
Niveiaci6n
[] El refrigerador esta nivelado de lado a lado e inclinado 1/4"
(6 mm) desde adelante hacia arras
[] La rejilla inferior esta correctamente instalada en el refrigerador
[] El gabinete descansa firmemente en todas las esquinas
Energia El_ctrica
[] La energ[a electrica de la casa esta conectada
[] El refrigerador esta enchufado
TRANSPORTE CON CARRETILLA
1
• Cargue el refrigerador pot el lado del gabinete
solamente.
No pase las correas por encima de las manijas.
No apriete demasiado las correas.
Nunca use las manJjas del refrJgerador para
moverlo.
Retire la cinta de las puertas despues que el
refrigerador este instalado en su lugar.
ESPACIOS LIBRES PARA LA
INSTALACION
Dejelossiguientesespacioslibresparafacilitarlacirculaci6nde
aire adecuada durante la instalaci6n y para las conexiones
electricasdefontaneria:
, Ladosy partesuperior....3/8"
, Partetrasera.....................1"
NOTA:Si instala el refrigerador junto a una pared, deje un
espacio minimo de 12,7mm(1/2pulg.)entre las bisagrasy la
pared parapermitirquela puertase pueda abrir.
7
f
Las cuatro esquinas del refrigerador deben descansar "_ _i
firmemente sobre suelo firme. Su refrigerador tiene rodillos _
ajustablespara facilitar el niveladoy para ajustar las puertas.
Paraajustar el gabinete o cambiar la altura de las puertas:
1. Retire la rejillainferior.
2. Use un destornillador, una Ilavede 3/8" o una Ilave para
tuercaspara ajustarlos rodillos.Paraelevarelgabinete o la
puerta,gireel tornilloa la derecha.Parabajarel gabineteo
la puerta, gire el tornilloa laizquierda.
M_quina de Hacer Hielo
[] El suministro de agua del hogar estA conectado al refrigerador
[] Los acoplamJentos del agua y de la energ[a estAn conectados en la puerta
[] No hay escape de agua en nJnguna de las conexJones - verJfique
nuevamente dentro de 24 horas
[] La mAquina de hacer hielo estA ACTIVADA
[] El dispensador de hielo y de agua funciona correctamente
[] El filtro delantero debe quedar al ms con la caja del filtro (algunos modelos)
Verificaciones Finales
[] Se refiraron los materJales de embarque
[] Se ajustaron los controles del refrigerador y del congelador
[] Se ajustaron los controles de humedad del caj6n de las verduras
[] Se envJ6 la Tarjeta de Registro
MATERIALES DE EMBARQUE
_! _ _ _1 PEDAZO DE CtNTA O
I PEDAZO DE ClNTA J
2 CUPES AZULES que ENVIAN
,,........_ -_So_.%1_°_°E_AOA"OE_A
WIRE ATTADURAS DE
ALLAMBRE y/o PEDAZO
(En todas canastas
de alambre)
_ _ _ ____ _ _DDAA20 D: _11_:_ _ 1 PEDAZO DE CINTA
_ L_J __ '3PEDAZODEClNTA
Retire los materiales de embarque.
(La caracteristicas pueden variar seg=Jn el modelo.)
Grille de protection Rejilla Inferior
NIVELADO Y AJUSTE d_ __
Caisse Gabinete
Rai_
t Elevar la puerta Bajar la puertaAbaisser la porte _r
[ Co°.°..ot, o; l
r
Herramientas necesarias:
Outils necessaires :
Llave fija de
3/8 de pulg,
de cube
Ensemble de
cles (_ douilles
J
Tuber[a de agua de Abrazadera
pl_tstico para el tub0 _ de acero
\_ de Ilenad° de
\ ='_/ql q tFcomp reslon
Tuberia de agua de cobre desde
el surninistro dern#stic0 de agua
perm_ta mover hac_a afuera el
refrigerador para hacer la IJmpieza).
de lat6n
Guamici6n
!Ma"gu'!°!
agua de co b e
Valvula
de agua
Conecte el suministro de agua - verifique si hay escapes de agua.
APAGUE la maquina de hacer hielo si el suministro de agua
no es conectado inmediatamente. No se recomienda la
conexi6n a un sistema de osmosis inversa.
CONTROLES
Cuando
ajuste de
controles,
espere 24 horas
para que la
temperatura se
estabilice antes
de hacer cambios
adicionales.
v_lvula del _ __
agua en la part e _' /__-_ casa J
trasera del '-_" _=_ OL_
refrigerador emitir_ =r_ Ase-_rese
un ruido _Conexi6n de la _ _,__ _ ., :
seoo/zumb do _tuberia del agua_ ae que la valvula
Si la V_lvUla del _===='=====g'_ del agua este abierta
fugas,
SUMINISTRO DE AGUA
(Congelador) (RefngeradoQ
i
| Mas Humedad Menos Humedad
Hlelo Agua
\
AsegOresede que la m_quina de hacer hielo est_ACTIVADA.
Verifique para comprobar de que el dispensador de hielo y
de agua est6funcionando correctamente. (VerCaracteristicas
del Dispensador Autom&tico de Hielo y Agua en el Manual
de Uso y Cuidado.)
9
Si es necesario retirar las puertas para poder entrar el refrigerador en la casa, por favor vea la
secci6n Instrucciones para el Desmontaje de las Puertas en su Manual de Uso y Cuidado.
Vea la secci6n "Sonidos Normales del Funcionamiento" en el
Manual de Uso y Cuidado para que se familiarice con lossonidos
que pueda oir cuando su refrigerador sea puesto en
funcionamiento.
_/ Pot favor lea todo el Manual de Uso y Cuidado para conocer las
instrucciones importantes de seguridad y para familiarizarse con
su nuevo refrigerador.
_/ Envie la Tarjeta de Registro para registrar su refrigerador.
iFelicitaciones! Ya puede comenzar a disfrutar de su nuevo
refrigerador.
Sl NO ESTA SATISFECHO CON LA INSTALACION DE SU REFRIGERADOR, POR FAVOR PONGASE EN CONTACTO CON LA TIENDA DONDE LO COMPRO. P/N:241631900
