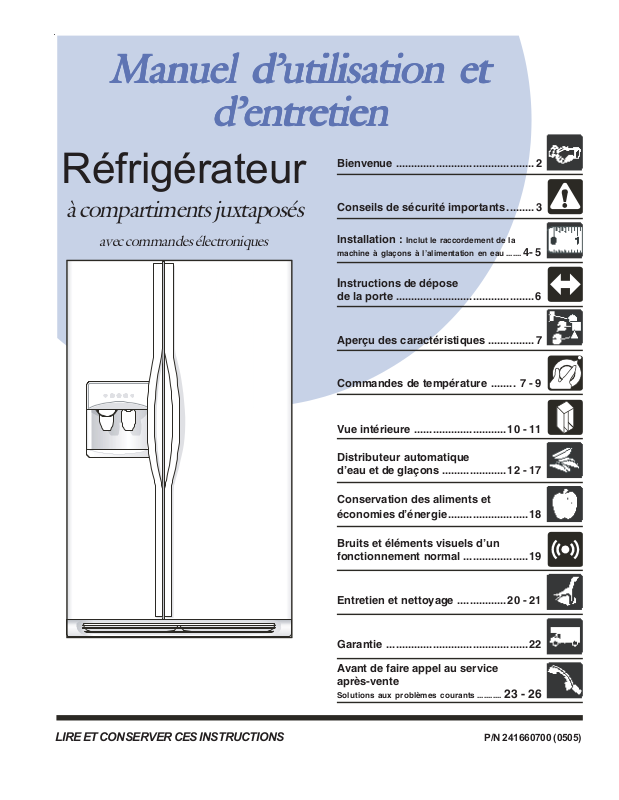

FRIGIDAIRE GLHS36EJSB, GLHS36EE, GLHS36EJW User Manual [fr]

Manuel d’utilisation etManuel d’utilisation et

Manuel d’utilisation et

Manuel d’utilisation etManuel d’utilisation et

d’entretiend’entretien

d’entretien

d’entretiend’entretien

Réfrigérateur

Bienvenue .............................................2

à compartiments juxtaposés

avec commandes électroniques

Conseils de sécurité importants.........3

Installation : Inclut le raccordement de la

machine à glaçons à l’alimentation en eau ....... 4- 5

Instructions de dépose

de la porte .............................................6

Aperçu des caractéristiques ...............7

Commandes de température ........ 7 - 9

Vue intérieure .............................. 10 - 11

Distributeur automatique

d’eau et de glaçons .....................12 - 17

Conservation des aliments et

économies d’énergie..........................18

LIRE ET CONSERVER CES INSTRUCTIONS

Bruits et éléments visuels d’un

fonctionnement normal .....................19

Entretien et nettoyage ................20 - 21

Garantie ..............................................22

Avant de faire appel au service
après-vente

Solutions aux problèmes courants ........... 23 - 26

P/N 241660700 (0505)

BIENVENUE ET FÉLICITATIONS

Félicitations pour l’achat de votre nouveau réfrigérateur!
Chez Electrolux Home Products Inc., nous sommes très
fiers de nos produits et nous nous engageons totalement à vous
fournir le meilleur service possible. Votre satisfaction est notre
priorité.

Veuillez lire ce guide d’utilisation et d’entretien très attentivement.
Il contient des informations importantes sur l’entretien de votre
nouveau réfrigérateur.

Nous sommes sûrs que vous allez être satisfait de votre nouveau
réfrigérateur et nous vous disons Merci d’avoir choisi un de nos
produits. Nous espérons vous servir à nouveau lors de vos
prochains achats.

VEUILLEZ LIRE CES INSTRUCTIONS ET LES
CONSERVER

Ce guide d’utilisation et d’entretien contient des instructions
d’utilisation spécifiques à votre modèle. Utilisez votre réfrigérateur
en suivant les instructions présentées dans ce manuel seulement.
Ces instructions ne répondent pas à toutes les conditions et
situations possibles. Le bon sens et la prudence doivent être
utilisés durant l’installation, l’emploi et l’entretien de tout
électroménager.

Veuillez noter ci-dessous le numéro de modèle et le numéro
de série de votre appareil pour pouvoir vous y reporter
ultérieurement. Ces informations se trouvent sur la plaque
signalétique située à l’intérieur du compartiment réfrigérateur.

Des questions?

1-800-944-9044

(États-Unis)

1-800-265-8352

(Canada)

ou visitez le site Web au www.frigidaire.com

Prolongez votre garantie

à l’aide d’un

contrat d’entretien prolongé

TÉLÉPHONEZ AU 1-800-944-9044

Vous profiterez des avantages suivants :

• Plus de factures de réparation à payer donc,

votre budget ne sera plus affecté par des
réparations inattendues.

• Un simple appel vous donne accès à un service
sans frais, rapide et pratique.

• Réparations de première qualité par des

experts formés à l’usine.

REMARQUEREMARQUE

REMARQUE

REMARQUEREMARQUE

N’utilisez que du savon et de l’eau pour nettoyer la plaque
signalétique.

Numéro de modèle :
Numéro de série :
Date d’achat :

Plaque signalétique

Veuillez annexer votre reçu pour pouvoir vous y

reporter ultérieurement.

• Accès rapide aux pièces de rechange
d’origine, vous avez ainsi l’assurance que votre

réfrigérateur est réparé à l’aide de composants
adéquats.

VEUILLEZ REMPLIR ET POSTER LA

D’ENREGISTREMENT DU PRODUIT

CARTE

FOURNIE AVEC

VOTRE RÉFRIGÉRATEUR.

2

CONSEILS DE SÉCURITÉ IMPORTANTS

AVERTISSEMENTAVERTISSEMENT

AVERTISSEMENT

AVERTISSEMENTAVERTISSEMENT

Veuillez lire toutes les instructions avant d’utiliser ce
réfrigérateur.

POUR VOTRE SÉCURITÉ

• N’entreposez pas et n’utilisez pas d’essence ou d’autres
liquides inflammables à proximité de cet appareil ou d’un autre.
Lisez les étiquettes du produit concernant les avertissements
d’inflammabilité et autres dangers.

• Ne faites pas fonctionner le réfrigérateur en présence de
vapeurs explosives.

• Évitez tout contact avec les pièces mobiles de la machine à
glaçons automatique.

• Enlevez toutes les agrafes du carton. Les agrafes peuvent
occasionner des coupures sévères et endommager les finitions
si elles entrent en contact avec d’autres électroménagers ou
meubles.

SÉCURITÉ DES ENFANTS

Détruisez ou recyclez le carton, les sacs en plastique et tout
matériau d’emballage externe immédiatement après le déballage
du réfrigérateur. Les enfants ne devraient JAMAIS jouer avec
ces articles. Les cartons recouverts de tapis, de couvertures, de
feuilles de plastique ou de film étirable peuvent devenir étanches
à l’air et rapidement provoquer un étouffement.

MISE AU REBUT APPROPRIÉE DE VOTRE
RÉFRIGÉRATEUR OU CONGÉLATEUR

Dangers d’enfermement des enfants

Les dangers d’enfermement et de
suffocation des enfants ne sont pas
des problèmes dépassés. Les
réfrigérateurs abandonnés ou mis
au rebut sont dangereux, même si
ce n’est « que pour quelques jours ».
Si vous désirez vous défaire de
votre vieux réfrigérateur ou
congélateur, veuillez suivre les
instructions ci-dessous afin d’aider
à prévenir les accidents.

Avant de mettre au rebut votre
vieux réfrigérateur/congélateur :

• Enlevez les portes.

• Laissez les clayettes en place pour que les enfants ne puissent
pas grimper facilement à l’intérieur.

• Demandez à un technicien de service qualifié d’enlever le
réfrigérant.

AVERTISSEMENTAVERTISSEMENT

AVERTISSEMENT

AVERTISSEMENTAVERTISSEMENT

Vous devez suivre ces directives pour que les mécanismes
de sécurité de votre réfrigérateur fonctionnent
correctement.

ÉLECTRICITÉ

• Le réfrigérateur doit être branché sur sa propre
prise électrique de 115 volts, 60 Hz, CA seulement. Le cordon

d’alimentation de l’appareil est muni d’une fiche à trois broches
avec mise à la terre afin de vous protéger contre les risques de
chocs électriques. Celle-ci doit être branchée directement
sur une prise à trois alvéoles correctement mise à la terre. La
prise murale doit être installée selon les ordonnances et les
codes locaux. Consultez un électricien qualifié. N’utilisez pas

de rallonge ni de fiche d’adaptation.

• Si le cordon d’alimentation électrique est endommagé,
demandez au fabricant, à un réparateur ou à une personne
qualifiée de le remplacer afin de prévenir tout danger.

• Ne débranchez jamais le réfrigérateur en tirant sur le cordon
d’alimentation. Prenez toujours la fiche et retirez-la de la prise
en la tenant bien droite pour éviter d’endommager le cordon
d’alimentation.

• Afin d’éviter les chocs électriques, débranchez le réfrigérateur
avant de le nettoyer et avant de remplacer une ampoule.

• Les performances de votre réfrigérateur risquent d’être affectées
si la tension varie de 10 % ou plus. L’utilisation du réfrigérateur
sans une alimentation électrique suffisante peut endommager
le compresseur. Un tel dommage n’est pas couvert par la garantie.

• Pour éviter que le réfrigérateur ne soit accidentellement
débranché, ne le branchez pas sur une prise commandée par
un interrupteur mural ou un cordon de tirage.

• Évitez de brancher le réfrigérateur à un circuit avec interrupteur
de défaut à la terre.

IMPORIMPOR

IMPOR

IMPORIMPOR

Vous pouvez arrêter le système de refroidissement de votre
réfrigérateur en appuyant sur le bouton On/Off, situé sur le
côté gauche du panneau de commande de température,
puis en le maintenant enfoncé pendant trois secondes.
L’alimentation de l’ampoule et des autres composants
électriques ne sera pas coupée. Pour couper l’alimentation
de votre réfrigérateur, débranchez la fiche de la prise de
courant.

TT

ANTANT

T

ANT

TT

ANTANT

Prise murale
avec mise à la terre

Ne jamais couper, enlever
ou mettre hors circuit la
broche avec mise à la
terre de cette fiche.

Cordon d’alimentation
muni d’une fiche à
trois broches avec
mise à la terre

3

INSTALLATION

Ce manuel d’utilisation et d’entretien contient des instructions
d’utilisation spécifiques à votre modèle. Utilisez votre réfrigérateur
en suivant les instructions présentées dans ce manuel seulement.

Avant de mettre le réfrigérateur en marche, suivez ces étapes
initiales importantes.

EMPLACEMENT

• Placez le réfrigérateur près d’une prise avec mise à la terre.

N’utilisez pas de rallonge ni de fiche d’adaptation.

• Si possible, ne placez pas le réfrigérateur directement sous la
lumière du soleil et placez-le loin de la cuisinière, du lave­vaisselle et des autres sources de chaleur.

• Le réfrigérateur doit être installé sur un plancher de niveau et
assez solide pour supporter le poids de l’appareil une fois
plein.

• Prenez en considération la proximité de l’approvisionnement
en eau pour les modèles munis d’une machine à glaçons
automatique.

INSTALLATION

AA

TTENTIONTTENTION

A

TTENTION

AA

TTENTIONTTENTION

N’installez pas le réfrigérateur dans un endroit où la
température descend en dessous de 13 °C (55°F) ou monte
au-dessus de 43 °C (110 °F). Le compresseur ne pourra
pas maintenir la température appropriée à l’intérieur du
réfrigérateur.

N’obstruez pas la grille de protection située à l’avant de
votre réfrigérateur. Une bonne circulation d’air est
essentielle pour que votre réfrigérateur fonctionne
correctement.

Pattes

Patte

Grille de

protection

Pour enlever la grille :

1. Ouvrez la porte du congélateur et du réfrigérateur.

2. À partir du côté gauche de la grille de protection, insérez vos
doigts entre le haut de la grille et la caisse. Tirez doucement
vers vous jusqu’à ce que les premières pattes soient dégagées.
Glissez votre main sur les
pattes dégagées et tirez
à nouveau vers vous
afin de dégager les
deuxièmes pattes. Répé­tez ce procédé jusqu’à ce
que toutes les pattes
soient dégagées et que
vous puissiez enlever la
grille. (Voyez le schéma ci­dessus, dans la colonne
de droite.)

Caisse

Grille

de

protection

Dégagement nécessaire pour l’installation

• Respectez les distances suivantes pour faciliter l’installation,
une bonne circulation d’air ainsi que les connexions
électriques et de plomberie :

Côtés et dessus ------------ 1 cm (3/8 po)
Arrière ------------------------- 2,5 cm (1 po)

OUVERTURE DE LA PORTE

REMARQUEREMARQUE

REMARQUE

REMARQUEREMARQUE

Si votre réfrigérateur est positionné contre un mur du côté des
charnières, vous devrez peut-être l’écarter du mur pour
permettre une plus grande ouverture de la porte.

Votre réfrigérateur doit être placé près d’un comptoir de manière
à vous permettre d’y déposer facilement la nourriture. Pour faciliter
l’utilisation des bacs du réfrigérateur et des paniers du
congélateur, placez le réfrigérateur de manière à permettre à la
porte du réfrigérateur et à celle du congélateur de s’ouvrir
complètement.

DÉPOSE ET REPOSE DE LA GRILLE DE PROTECTION :

Pour installer la grille :

1. Ouvrez la porte du congélateur et du réfrigérateur.

2. Alignez la grille de protection à la base du réfrigérateur,

en vous assurant que les quatre pattes du bas reposent sur
les trous de la base de la caisse.

3. En commençant par le côté gauche de la grille de protection,

appuyez sur la première patte en utilisant votre pouce et
poussez sur la grille de protection jusqu’à ce qu’elle
s’enclenche. Répétez ce procédé jusqu’à ce que toutes les
pattes soient enclenchées et que la grille de protection soit
bien fixée à votre réfrigérateur.

MISE À NIVEAU

Les quatre coins de votre réfrigérateur doivent reposer fermement sur
un plancher solide. Votre réfrigérateur est équipé de pieds de
nivellement à l’avant pour vous aider à le mettre à niveau. Le
réfrigérateur doit être incliné vers l’arrière de 6 mm (1/4 po), pour aider
à la fermeture de la porte et à ce qu’elle se referme correctement.

Pour mettre votre réfrigérateur à niveau :

1. Enlevez la grille de protection. (Voyez

2. Utilisez un tournevis à lame plate ou une clé de douille de 1 cm
(3/8 po) pour ajuster les roulettes avant.

REMARQUEREMARQUE

REMARQUE

REMARQUEREMARQUE

Les portes du réfrigérateur sont conçues pour se refermer d’elles­mêmes lorqu’elles ont un angle de 20 degrés ou moins.

Soulevez

3. Vérifiez que les joints hermétiques des deux portes sont en contact
avec la caisse sur les quatre côtés.

« Pour enlever la grille »

4

.)

INSTALLATION - RACCORDEMENT DE LA MACHINE À GLAÇONS

À L’ALIMENTATION EN EAU

AVERTISSEMENT AVERTISSEMENT

AVERTISSEMENT

AVERTISSEMENT AVERTISSEMENT

Pour éviter un choc électrique qui pourrait entraîner des
blessures graves ou la mort, coupez l’alimentation
électrique du réfrigérateur avant de le raccorder à
l’alimentation en eau.

AA

TTENTIONTTENTION

A

TTENTION

AA

TTENTIONTTENTION

Pour éviter des dommages matériels :

• Il est recommandé d’utiliser une conduite en cuivre pour
l’alimentation en eau. Un tube en plastique de
0,6 cm (1/4 po) n’est pas recommandé puisqu’il
augmente grandement les risques de fuites. Le fabricant
n’est pas responsable des dommages si un tube en
plastique est utilisé pour l’alimentation en eau.

• N’installez pas un tube en plastique dans les régions où
les températures descendent sous le point de
congélation.

• Les produits chimiques provenant d’un adoucisseur
ayant un mauvais fonctionnement peuvent endommager
la machine à glaçons. Si la machine à glaçons est
raccordée à un adoucisseur, assurez-vous que ce
dernier est entretenu et fonctionne correctement.

IMPORIMPOR

IMPOR

IMPORIMPOR

TT

ANTANT

T

ANT

TT

ANTANT

Pour raccorder l’alimentation en eau à l’arrivée du robinet
d’eau de la machine à glaçons

1. Débranchez le réfrigérateur.

2. Placez l’extrémité de la conduite en cuivre dans un évier ou
un seau. Ouvrez le robinet et laissez couler l’eau jusqu’à ce
qu’elle soit propre. Fermez le robinet d’arrêt.

3. Dévissez le capuchon en plastique de l’arrivée du robinet
d’eau et jetez-le.

4. Faites glisser l’écrou à compression en laiton, puis mettez la
bague sur la conduite en cuivre, comme il est illustré.

5. Poussez la conduite en cuivre dans l’arrivée du robinet,
aussi loin que possible 6,4 mm (1/4 po). Glissez la bague
dans l’arrivée du robinet d’eau et serrez l’écrou à
compression avec vos doigts sur le robinet. Serrez d’un autre
demi-tour à l’aide d’une clé; Ne serrez PAS trop.

6. Fixez la conduite d’eau au panneau arrière du réfrigérateur
avec un collier en acier et une vis, comme il est illustré.

7. Enroulez l’excès de la conduite d’eau (2 tours et demi
environ) derrière votre réfrigérateur, comme il est illustré et
placez l’excès enroulé de façon à ce qu’elle ne vibre pas ou
ne s’use pas contre d’autres surfaces.

8. OUVREZ le robinet d’arrêt de l’alimentation en eau et serrez
toute connexion qui coule.

9. Rebranchez le réfrigérateur.

10. Pour mettre en marche la machine à glaçons, abaissez la
manette (voyez le couvercle de la machine à glaçons pour
connaître la position MARCHE/ARRÊT.

Assurez-vous que l’alimentation en eau est conforme aux
codes de plomberie locaux.

Avant d’installer l’alimentation en eau, vous aurez besoin :

• d’outils de base : une clé à molette, un tournevis à lame plate

et un tournevis Phillips

MC

;

• d’un accès à la canalisation d’eau froide domestique d’une
pression entre 206,9 et 689,5 kPa (30 et 100 lb/po²);

• d’une alimentation en eau faite de conduite de cuivre d’un
diamètre extérieur de 6,4 mm (1/4 po). Pour déterminer la
longueur de conduite de cuivre nécessaire, vous devez
mesurer la distance entre l’arrivée du robinet d’eau de la
machine à glaçons à l’arrière du réfrigérateur et le tuyau d’eau
froide. Puis, ajoutez approximativement 2,1 m (7 pi) afin de
pouvoir déplacer le réfrigérateur lors du nettoyage (comme il
est illustré);

• d’un robinet d’arrêt qui raccorde l’alimentation en eau à votre
système de distribution d’eau domestique. N’utilisez PAS
utiliser de robinets d’arrêt de type auto-perceurs;

• d’un écrou à compression et une bague pour joindre
l’alimentation en eau à l’arrivée du robinet d’eau de la machine
à glaçons.

REMARQUEREMARQUE

REMARQUE

REMARQUEREMARQUE

L’ensemble de canalisation numéro 5303917950, disponible
chez votre marchand d’électroménagers moyennant des frais
supplémentaires, contient 7,6 m (25 pi) de conduite en cuivre
d’un diamètre extérieur de 0,6 cm (1/4 po), robinet à étrier
(sans perçage), (2) écrous à compression en laiton de 1/4 po,
(2) bagues et des instructions pour installer l’alimentation en
eau.

IMPORIMPOR

IMPOR

IMPORIMPOR

Tube en plastique pour

l’eau vers le tube de

remplissage de la

machine à glaçons

Conduite d’eau en cuivre en
provenance de l’alimentation en
eau de la maison

(Prévoir suffisamment de conduite dans la

boucle pour permettre le déplacement du

réfrigérateur lors d’un nettoyage.)

TT

ANTANT

T

ANT

TT

ANTANT

Collier en

acier

Écrou à

compression

en laiton

Bague

(virole)

Conduite

d’eau en cuivre

Support de la

soupape d’eau

Arrivée de la

soupape

Soupape d’eau

La machine à glaçons commence à produire de la glace
approximativement dans les 24 heures qui suivent. L’air dans
la tuyauterie neuve peut provoquer deux ou trois cycles à
vide avant que la machine à glaçons produise un bac à glaçons
plein. La glace peut être décolorée et avoir un goût étrange à
cause de la tuyauterie neuve. Jetez la glace fabriquée lors
des 24 premières heures.

5

Vis de

charnière

supérieure

Vis de couvre-

charnière

supérieure

Vis de
charnière
inférieure

INSTRUCTIONS DE DÉPOSE DE LA PORTE

Outils nécessaires :

OU

Clé à

molette

Clé fixe
de 3/8 po

Vis de couvre-charnière

Couvre-charnière
supérieur

Vis de
charnière

Charnière
supérieure

Porte

Ensemble de
charnière

Vis

DÉBRANCHEMENT

1. Poussez l’anneau extérieur contre
le raccord

2. Tirez pour enlever le tube

RACCORDEMENT

Insérez le tube et poussez-le jusqu’à ce
que le repère se trouve au ras du
raccord

Embout Phillips

MC

Jeu de clé

de douille

INSTRUCTIONS DE DÉPOSE DE LA PORTE :

Si vous devez faire passer le réfrigérateur par des portes étroites, enlevez
les portes en suivant les étapes ci-dessous.

REMARQUE

Avant de commencer, mettez la commande du congélateur et du réfrigérateur sur
« OFF » en appuyant sur le bouton On/Off et en le maintenant enfoncé pendant
trois secondes, puis débranchez la fiche du cordon de la prise murale. Enlevez la
nourriture sur les balconnets.

1. Débranchez l’alimentation électrique.

2. Ouvrez les deux portes, puis enlevez la grille de protection.

3. Fermez les portes.

Dépose de la porte du réfrigérateur :

1. Enlevez la vis du couvre-charnière supérieur de la porte du réfrigérateur et retirez-le.

2. À l’aide d’un crayon à mine, tracez le contour de la charnière. Il vous sera plus facile
d’aligner les portes lors de la repose.

3. Enlevez la charnière supérieure et soulevez la porte du réfrigérateur pour l’enlevez
de la tige de la charnière inférieure. Mettez la porte de côté.

4. Enlevez la charnière inférieure, si nécessaire.

5. Inversez les étapes de cette procédure pour réinstaller la porte du réfrigérateur.

Pour enlever la porte du congélateur :

1. Débranchez la conduite d’eau de la charnière inférieure du congélateur au
branchement situé sous l’avant du congélateur : Appuyez la bague extérieure contre
le devant du raccord, puis tirez pour enlever le tube.

2. Enlevez la vis du couvre-charnière supérieur de la porte du congélateur et retirez-le.

3. Débranchez la fiche du faisceau située près de la charnière supérieure : Placez vos
pouces sur les côtés plats de chacun des connecteurs, pliez les deux bouts dans un
mouvement de va-et-vient, puis en les maintenant fermement, séparez-les.

4. À l’aide d’un crayon à mine, tracez le contour de la charnière. Il vous sera plus facile
d’aligner les portes lors de la repose.

5. Enlevez la charnière supérieure, en faisant passer le faisceau par la charnière et
enlevez la porte du congélateur de la tige de la charnière inférieure. Posez la porte
à plat pour éviter de tortiller la conduite d’eau.

6. Enlevez la charnière inférieure, si nécessaire.

7. Inversez les étapes de cette procédure pour réinstaller la porte du congélateur.

Lorsque les deux portes sont réinstallées,
et en poussant jusqu’à ce que la marque rencontre le devant du raccord. Remettez la grille
de protection en place et branchez le cordon d’alimentation. Ajustez les deux commandes
de température à la position du centre. Modifiez les réglages au besoin.

branchez la conduite d’eau en insérant le tube

Porte

Tube

d’alimentation

Ensemble de
charnière

en eau

Vis

6

APERÇU DES CARACTÉRISTIQUES

Les caractéristiques peuvent

varier selon le modèle

Balconnet fixe

Bac à glaçons

Grand panier

Clayette pour crème glacée

Machine à glaçons

Clayette

Clayette

Balconnet

basculant

Petit panier

Grand
panier

coulissant
Balconnet

basculant

Balconnet

basculant

Commandes du congélateur

et du réfrigérateur

Clayette d’aspect

MC

SpillProof

Filtre à eau

Grille de protection

COMMANDES DE TEMPÉRATURE

ATTENTION:
N’enlevez pas l’aimant
derrière le compartiment
des produits laitiers

Compartiment des
produits laitiers

Balconnet

Clayette coulissante

MC

SpillProof
Balconnet

Dispositif de retenue
pour grandes bouteilles

Balconnet

Étagère pour les
articles spéciaux

Garde-viande et
couvercle

Étagère à
cannettes

Bac à fruits et
légumes et couvercle

Balconnet
fixe

REFROIDIR AVANT L’UTILISATION

Pour permettre une bonne conservation des aliments, faites fonctionner votre réfrigérateur et votre congélateur les portes fermées
pendant 8 à 12 heures avant d’y mettre de la nourriture. Durant cette période de refroidissement, vous n’avez pas à ajuster les
commandes puisque celles-ci ont été réglées à l’usine.

RÉGLAGE DES TEMPÉRATURES DE REFROIDISSEMENT

Votre réfrigérateur est muni d’un système de commande électronique numérique à la pointe du progrès. Le panneau de commande
du système est situé en haut du compartiment réfrigérateur.

Les deux affichages numériques sur la gauche du panneau de commande indiquent les températures actuelles de votre congélateur
et de votre réfrigérateur. Les modèles avec affichage de la température à deux chiffres servent à titre de référence seulement et
n’affichent pas la température actuelle exacte du compartiment. Si vous désirez voir la température actuelle exacte, placez un
thermomètre à l’intérieur du congélateur ou du réfrigérateur, à l’endroit désiré.

(Affichage de température : les caractéristiques peuvent varier.)

REMARQUEREMARQUE

REMARQUE

REMARQUEREMARQUE

Le système de commande électronique perfectionné
de votre réfrigérateur comporte d’autres modes
d’affichage que les réparateurs professionnels
peuvent utiliser pour diagnostiquer rapidement un
problème.

(Affichage à un chiffre : les caractéristiques peuvent varier.)

7

COMMANDES DE TEMPÉRATURE

Pour obtenir une température plus élevée ou plus basse,
appuyez sur les boutons comportant une flèche vers le Haut
(froid) ou vers le Bas (plus froid) qui sont situés à proximité de
l’affichage. La première fois que vous appuyez sur le bouton,
l’affichage indique le réglage actuel. Ensuite, chaque fois que
vous appuyez sur le bouton, le réglage change d’un degré.

L’affichage indique pendant quelques instants votre nouveau
réglage, puis retourne à la température actuelle.

CHOISIR ENTRE DEGRÉS CELSIUS OU FAHRENHEIT

En fonction de l’échelle de température que vous préférez utiliser,
vous pouvez régler l’affichage pour qu’il soit en degrés Fahrenheit
ou Celsius. Pour alterner entre les degrés Celsius et les degrés
Fahrenheit, appuyez sur le bouton Mode (situé entre les deux
afficheurs numériques).

RÉGLAGE DES TEMPÉRATURES

Une fois que votre réfrigérateur a fonctionné pendant
24 heures, vous pouvez régler les températures comme vous le
désirez. Faites des ajustements graduels et de petite amplitude,
laissant le temps aux températures de changer et de se stabiliser.
Référez-vous au guide ci-dessous pour effectuer les réglages
de température.

QUE FAIRE SI LES AFFICHAGES DE TEMPÉRATURES
CLIGNOTENT ?

Si l’un ou l’autre des deux affichages de température clignote
continuellement, il se peut que le système de commande ait
détecté un problème de fonctionnement. Appelez votre
représentant du service après-vente Electrolux qui peut
interpréter ce message clignotant.

Afficheur numérique

Congélateur Réfrigérateur

Maximum 1 1

Réglage d’usine 6 6

Minimum 9 9

Affichage de température (à deux chiffres)

Congélateur

F° C° F° C°

Réfrigérateur

Maximum 6° -14° 47° 8°

Réglage d’usine 0° -18° 37° 3°

Appuyez sur cette touche pour passer
des degrés Celsius aux degrés
Fahrenheit et inversement

Guide de réglage de la température

Si le réfrigérateur est trop chaud

Si le réfrigérateur est trop froid

Si le congélateur est trop chaud

Si le congélateur est trop froid

Réglez la commande du réfrigérateur à un

degré plus froid en appuyant sur le bouton

vers le Bas (Plus froid).

Réglez la commande du réfrigérateur à un

degré plus chaud en appuyant sur le

bouton vers le Haut (Froid).

Réglez la commande du congélateur à un

degré plus froid en appuyant sur le bouton

vers le Bas (Plus froid).

Réglez la commande du congélateur à un

degré plus chaud en appuyant sur le

bouton vers le Haut (Froid).

Minimum -6° -21° 33° 1°

8

COMMANDES DE TEMPÉRATURE

ALARMES DU SYSTÈME DE CONTRÔLE

Le système de commande électronique vérifie en permanence
si les températures du réfrigérateur et du congélateur sont
constantes, si les portes sont restées ouvertes et s’il y a eu une
panne de courant. Les variations des conditions normales de
fonctionnement sont communiquées au moyen de signaux
sonores et de deux témoins lumineux.

RÉPONSE AUX ALARMES (SIGNAUX SONORES ET
TÉMOINS LUMINEUX)

Le système de commande de votre réfrigérateur peut donner les
indications suivantes, grâce aux signaux sonores et aux témoins
lumineux.

TÉMOINS LUMINEUX DU FILTRE À AIR

Le filtre à air du compartiment réfrigérateur doit être changé périodiquement. Vous pouvez vérifier s’il doit être remplacé en
consultant le témoin lumineux pendant que le filtre est en « MARCHE ». Pour mettre le filtre à air en marche, appuyez sur le bouton
« Air Filter » (filtre à air). Pour éteindre le filtre à air, appuyez sur le bouton « Air Filter » (filtre à air). Pour RÉINITIALISER le filtre à air,
appuyez sur le bouton « Air Filter » (filtre à air) et maintenez-le enfoncé pendant trois secondes.

Porte

ouverte

Vert

clignotant

La porte du congélateur ou du
réfrigérateur est restée ouverte
pendant plus de cinq minutes.

Fermez la porte pour arrêter l’alarme
et la réarmer.

Témoin lumineux d’état du filtre (pas disponible sur tous les modèles)

Vert Filtre OK.

Jaune Le filtre à air est usé à 80 %. Veuillez en commander un de rechange.

Rouge Le filtre à air est usé à 100 %. Veuillez le remplacer immédiatement.

MISE EN MARCHE ET ARRÊT DU SYSTÈME DE
REFROIDISSEMENT

Vous pouvez arrêter le système de refroidissement de votre
réfrigérateur en appuyant sur le bouton On/Off (Marche/Arrêt)
situé sur la gauche du panneau de commande de température.

Pour éviter un arrêt accidentel du système de refroidissement, le
bouton ne fonctionne que si vous appuyez dessus

enfoncé

Lorsque le système de refroidissement est à l’ARRÊT (OFF),
« OFF » apparaît à l’afficheur numérique, « OF » s’il s’agit d’un
modèle avec affichage de température et « O » « F » pour les
modèles à affichages numériques.

Lorsque vous arrêtez le système de refroidissement, la
réfrigération des compartiments congélateur et réfrigérateur
cesse.

Pour remettre en marche le système de refroidissement, vous
devez appuyer à nouveau sur le bouton On/Off et le maintenir
enfoncé pendant trois secondes.

pendant trois secondes.

et le maintenez

Bouton Marche/Arrêt du système de refroidissement

IMPORIMPOR

IMPOR

IMPORIMPOR

Le bouton On/Off ne commande que le système de
refroidissement de votre réfrigérateur. L’alimentation des
lumières et des autres composants électriques est maintenue
jusqu’à ce que vous débranchiez le cordon d’alimentation.

TT

ANTANT

T

ANT

TT

ANTANT

9
