Table of Contents

Important Safety Instructions ................................................ 2 Reversing door .............................................................. 14-15

Pre-installation Requirements ................................................ 2 Accessories/Replacement parts............................................ 16

Installation Requirements .................................................. 3-7 Francais .............................................................................. 17

Installed Dimensions ............................................................. 8 Espa_ol............................................................................... 32

Installation Instructions ................................................... 9-13 Notes.................................................................................. 47

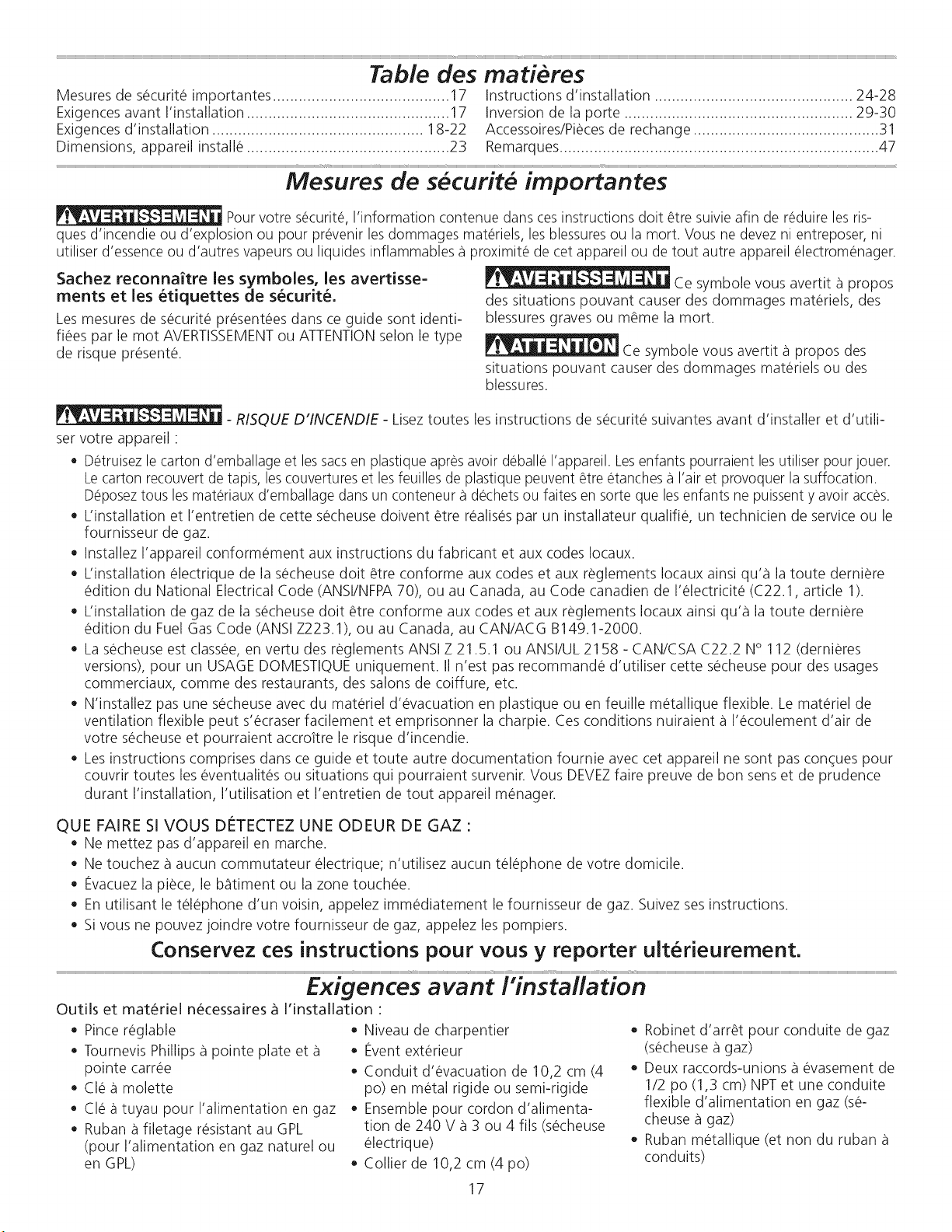

Important Safety Instructions

Foryour safety the information in this manual must be followed to minimize the risk of fire or explosion or to

prevent property damage, personal injury or loss of life. Do not store or use gasoline or other flammable vapors and liquids in the vicinity of this or any other appliance.

Recognize safety symbols, words and labels Safety items throughout this manual are labeled with a

WARNING or CAUTION based on the risk type as described:

- RISK OF FIRE - Read all of the following instructions before installing and using this appliance:

• Destroy the carton and plastic bags after the dryer is unpacked. Children might use them for play. Cartons covered with rugs, bedspreads, or plastic sheets can become airtight chambers causing suffocation. Placeall materials in a garbage

container or make materials inaccessible to children. Clothes dryer installation and service must be performed by a qualified installer, service agency or the gas supplier.

Install the clothes dryer according to the manufacturer's instructions and local codes. The electrical service to the dryer must conform with local codes and ordinances and the latest edition of the National

Electrical Code, ANSI/NFPA70, or in Canada, the Canadian electrical code C22.1 part 1. The gas serviceto the dryer must conform with local codes and ordinances and the latest edition of the National Fuel Gas

Code ANSI Z223.1, or in Canada, CAN/ACG B149.1-2000. The dryer is designed under ANSI Z 21.5.1 or ANSI/UL 2158 - CAN/CSA C22.2 No. 112 (latest editions) for HOME USE

only. This dryer is not recommended for commercial applications such as restaurants, beauty salons, etc. Do not install a clothes dryer with flexible plastic venting material. Flexible venting materials are known to collapse, be eas-

ily crushed and trap lint. These conditions will obstruct clothes dryer airflow and increase the risk of fire. The instructions in this manual and all other literature included with this dryer are not meant to cover every possible

condition and situation that may occur. Good safe practice and caution MUST be applied when installing, operating and maintaining any appliance.

may cause serious body harm, death or property damage.

_This symbol alerts you to situations that may cause bodily injury or property damage.

This symbol alerts you to situations that

WHAT TO DO IF YOU SMELL GAS:

Do not try to light any appliance. Do not touch any electrical switch; do not use any phone in your building.

Clear the room, building or area of all occupants. Immediately call your gas supplier from a neighbor's phone. Follow the gas supplier's instructions. If you cannot reach your gas supplier, call the fire department.

Save these instructions for future reference.

Pre-lnstallation Requirements

Tools and materials needed for installation:

Adjustable pliers Phillips, straight, & square bit screw-

drivers Adjustable wrench

Pipe wrench for gas supply (gas dryer) LP-resistant thread tape (for natural gas or LPsupply, gas dryer)

Carpenter's level External vent hood

4-inch (10.2 cm), rigid metal or semi- rigid metal exhaust duct work

3-wire or 4-wire 240 volt cord kit (electric dryer)

4 in. (10.2 cm) clamp

Gas line shutoff valve (gas dryer) 1/2NPTunion flare adapters (x2) and flexible gas supply line (gas dryer) Metal foil tape (not duct tape)

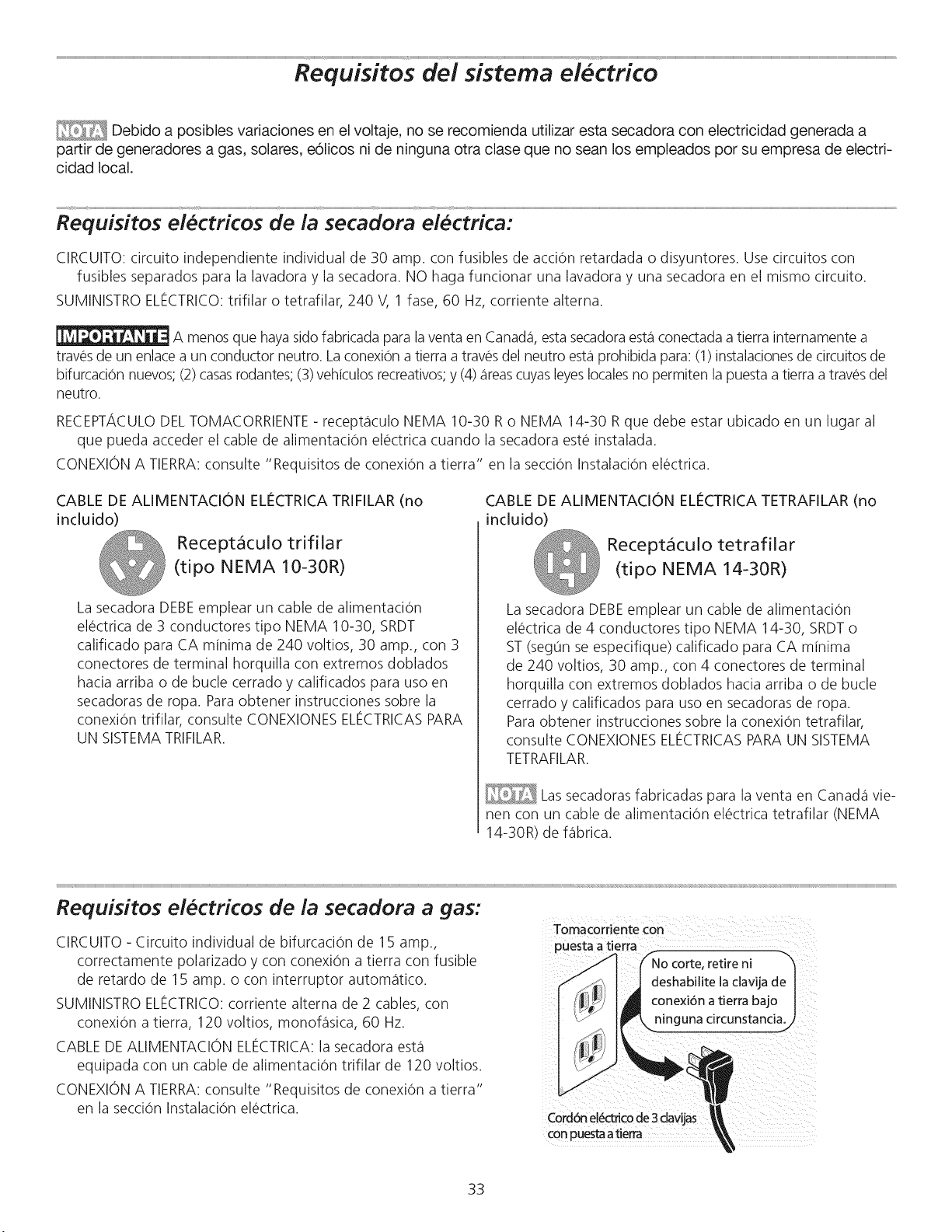

Electrical System Requirements

Because of potentially inconsistent voltage capabilities, the use of this dryer with power created by gas powered gen-

erators, solar powered generators, wind powered generators or any other generator other than the local utility company is not recommended.

Electrical requirements for electric dryer

CIRCUIT- Individual 30 amp. branch circuit fused with 30 amp. time delay fuses or circuit breakers. Use separately fused

circuits for washer and dryer. DO NOT operate a washer and a dryer on the same circuit.

POWERSUPPLY- 3-wire or 4-wire, 240 volt, single phase, 60 Hz, Alternating Current.

This dryer is internally grounded to neutral unless it was manufactured for sale in Canada. Grounding through the neutral link is prohibited for: (1) new branch circuit installations, (2) mobile homes, (3) recreational vehicles, and (4) areas where local codes do not permit grounding through the neutral.

OUTLETRECEPTACLE- NEMA 10-30R or NEMA 14-30R receptacle to be located so the power supply cord isaccessiblewhen the

dryer isin the installed position.

GROUNDING CONNECTION - See"Grounding requirements" in Electrical Installation section.

3-WIRE POWER SUPPLYCORD KIT (not supplied)

3-wire receptacle

(NEMA type 10-30R)

The dryer MUST employ a 3-conductor power supply cord

NEMA 10-30 type SRDTrated at 240 volt AC minimum,

30 amp, with 3 open end spade lug connectors with

upturned ends or closed loop connectors and marked

for use with clothes dryers. For 3-wire cord connection

instructions see ELECTRICALCONNECTIONSFORA

3-WIRE SYSTEM.

Electrical requirements for gas dryer

CIRCUIT- Individual, properly polarized and grounded 15

amp. branch circuit fused with 15 amp. time delay fuse or circuit breaker.

POWERSUPPLY- 2-wire, with ground, 120 volt, single phase,

60 Hz, Alternating Current.

POWERSUPPLYCORD - The dryer is equipped with a 120 volt

3-wire power cord.

GROUNDING CONNECTION - See"Grounding requirements"

in Electrical Installation section.

4-WIRE POWER SUPPLY CORD KIT (not supplied)

4-wire receptacle

(NEMA type 14-30R)

The dryer MUST employ a 4-conductor power supply cord

NEMA 14-30 type SRDTor ST(as required) rated at 240 volt AC minimum, 30 amp, with 4 open end spade lug connectors with upturned ends or closed loop connectors and marked for usewith clothes dryers. For4-wire cord

connection instructions see ELECTRICALCONNECTIONS

FORA 4-WIRE SYSTEM.

Dryers manufactured for sale in Canada have factory-

installed, 4-wire power supply cord (NEMA 14-30R).

Do not, under "_ any circumstances, cut, remove,

or bypassthe

,_grounding prong. _,

Powercord with 3-prong grounded plug

]

Gas supply requirements

- EXPLOSION HAZARD - Uncoated copper

tubing will corrode when subjected to natural gas, causing gas leaks. UseONLY black iron, stainless steel, or plastic-coat- ed brass piping for gas supply.

1. Installation MUST conform with local codes, or in the absence of local codes, with the National Fuel Gas Code, ANSI Z223.1 (latest edition).

2. The gas supply line should be 1/2 inch (1.27 cm) pipe.

3. If codes allow, flexible metal tubing may be used to connect your dryer to the gas supply line. The tubing

MUST be constructed of stainless steel or plastic-coated brass.

4. The gas supply line MUST have an individual shutoff valve.

Exhaust system requirements

Use only 4 inch (10.2 cm) diameter (minimum) rigid or flexible metal duct and approved vent hood which has a swing-out damper(s) that open when the dryer is in operation. When the dryer stops, the dampers automatically close to prevent

drafts and the entrance of insects and rodents. Toavoid restricting the outlet, maintain a minimum of 12 inches (30.5

cm) clearance between the vent hood and the ground or any other obstruction.

5. A 1/8 inch (0.32 cm) N.RT. plugged tapping, accessible for test gauge connection, MUST be installed immediately

upstream of the gas supply connection to the dryer.

6. The dryer MUST be disconnected from the gas supply

piping system during any pressure testing of the gas

supply piping system at test pressures in excess of 1/2 psig (3.45 kPa).

7. The dryer MUST be isolated from the gas supply piping system during any pressure testing of the gas supply

piping system at test pressures equal to or lessthan 1/2 psig (3.45 kPa).

8. Connections for the gas supply must comply with the Standard for Connectors for Gas Appliances, ANSI Z21.24.

- FIRE HAZARD - Failure to follow these in-

structions can create excessive drying times and fire hazards.

The following are specific requirements for proper and safe operation of your dryer.

- FIRE HAZARD - Do not install a clothes

dryer with flexible plastic or metal foil venting materials. Flexible venting materials are known to collapse, be easily crushed and trap lint. These conditions will obstruct clothes dryer airflow and increasethe risk of fire.

If your present system is made up of plastic duct or metal foil duct, replace it with a rigid or semi-rigid metal duct. Also, ensure the present duct is free of any lint prior to installing dryer duct.

Correct

'1i

Incorrect

'1ii

Incorrect

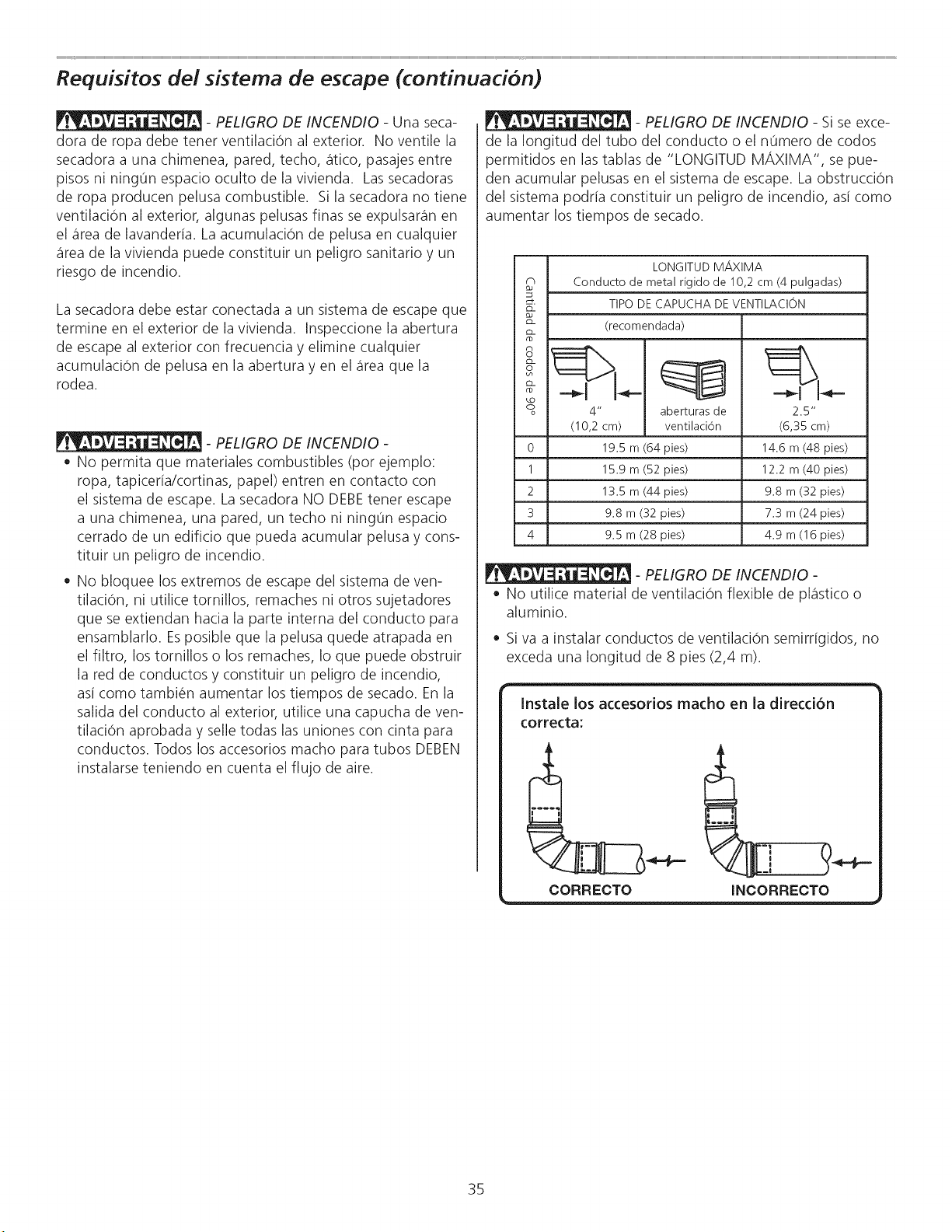

Exhaust system requirements, continued

- FIRE HAZARD - A clothes dryer must be

exhausted outdoors. Do not exhaust dryer into a chimney, a wall, a ceiling, an attic, a crawl space or any concealed space of a building. A clothes dryer produces combustible lint. If the dryer is not exhausted outdoors, some fine lint will be expelled into the laundry area. An accumulation of lint in any

area of the home can create a health and fire hazard.

The dryer must be connected to an exhaust outdoors. Regularly inspect the outdoor exhaust opening and remove any accumulation of lint around the outdoor exhaust opening and in the surrounding area.

- FIRE HAZARD -

• Do not allow combustible materials (for example: clothing, draperies/curtains, paper) to come in contact with exhaust system. The dryer MUST NOT be exhausted into a chim-

ney, a wall, a ceiling, or any concealed space of a building

which can accumulate lint, resulting in afire hazard.

Do not screen the exhaust ends of the vent system, or use any screws, rivets or other fasteners that extend into the duct to assemble the exhaust system. Lint can become caught in the screen, on the screws or rivets, clogging the duct work and creating a fire hazard aswell as increasing drying times. Use an approved vent hood to terminate the duct outdoors, and seal all joints with duct tape. All male duct pipe fittings MUST be installed downstream with the

flow of air.

- FIRE HAZARD - Exceedingthe length of

duct pipe or number of elbows allowed in the "MAXIMUM LENGTH" charts can cause an accumulation of lint in the ex-

haust system. Plugging the system could create a fire hazard, as well as increase drying times.

MAXIMUM LENGTH

of 4" (10.2cm) Rigid Metal Duct

VENT HOOD TYPE

1 2 3 4

(lO.2cm)

(Preferred)

64 ft. (19.5 m)

52 ft. (15.9 m)

44 ft. (13.5 m)

32 ft. (9.8 m) 28 ft. (9.5 m)

Iouvered

2.5"

(6.35cm)

48 ft. (14.6 m) 40 ft. (12.2 m)

32 ft. (9.8 m) 24 ft. (7.3 m)

16 ft. (4.9 m)

- FIRE HAZARD -

Do not install flexible plastic or flexible foil venting mate- rial.

If installing semi-rigid venting, do not exceed 8 ft. (2.4 m)

duct length.

Install male fittings in correct direction:

CORRECT INCORRECT

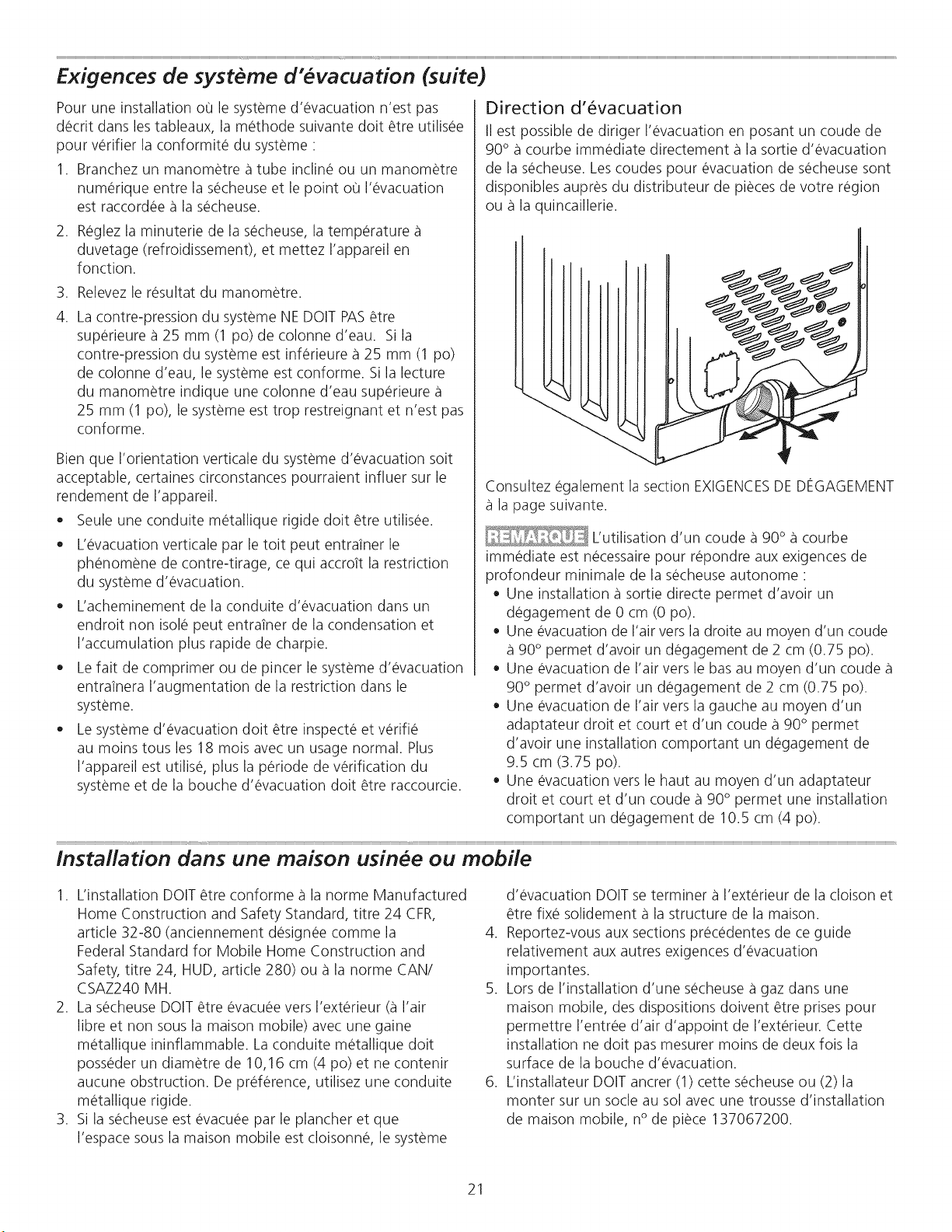

Exhaust system requirements, continued

In installations where the exhaust system is not described in the charts, the following method must be used to determine if the exhaust system is acceptable:

1. Connect an inclined or digital manometer between the dryer and the point the exhaust connects to the dryer.

2. Set the dryer timer and temperature to air fluff (cool down) and start the dryer.

3. Readthe measurement on the manometer.

4. The system back pressure MUST NOT be higher than

0.75 inches of water column. If the system back pressure

is lessthan 0.75 inches of water column, the system is

acceptable. If the manometer reading is higher than .075

inches of water column, the system istoo restrictive and

the installation is unacceptable.

Although vertical orientation of the exhaust system is acceptable, certain extenuating circumstances could affect the performance of the dryer:

• Only the rigid metal duct work should be used. Venting vertically through a roof may expose the exhaust

system to down drafts causing an increase in vent

restriction. Running the exhaust system through an uninsulated area

may cause condensation and faster accumulation of lint.

Compression or crimping of the exhaust system will cause an increase in vent restriction.

The exhaust system should be inspected and cleaned a

minimum of every 18 months with normal usage. The more the dryer is used, the more often you should check

the exhaust system and vent hood for proper operation.

Exhaust direction

Directional exhausting can be accomplished by installing a quick-turn 90° dryer vent elbow directly to exhaust outlet of dryer. Dryer vent elbows are available through your local parts

distributor or hardware store.

See also CLEARANCE REQUIREMENTSon the next page.

Use of 90° quick-turn elbow required to meet mini-

mum installation depth of free-standing dryer:

Straight back venting allows for 0" (0 cm) installation. Venting right with 90° elbow allows for 0.75" (2 cm)

installation.

Venting downward with 90° elbow allows for 0.75" (2 cm)

installation.

Venting left with short, straight adapter and 90° elbow allows for 3.75" (9.5 cm) installation. Venting upward with short, straight adapter and 90° elbow allows for 4" (10.5 cm) installation.

Manufactured or mobile home installation

1. Installation MUST conform to current Manufactured Home Construction & Safety Standard, Title 24 CFR,Part

32-80 (formerly the Federal Standard for Mobile Home Construction and Safety, Title 24, HUD Part 280) or

Standard CAN/CSAZ240 MH.

2. Dryer MUSTbe exhausted outside (outdoors, not beneath the mobile home) using metal ducting that will not support combustion. Metal ducting must be 4 inches (10.16 cm)in diameter with no obstructions. Rigid metal duct ispreferred.

3. If dryer is exhausted through the floor and area beneath the mobile home is enclosed, the exhaust system MUST

terminate outside the enclosure with the termination securely fastened to the mobile home structure.

4. Refer to previous sections in this guide for other important exhaust venting system requirements.

5. When installing a gas dryer into a mobile home, a

provision must be made for outside make up air. This provision is to be not lessthan twice the area of the dryer

exhaust outlet.

6. Installer MUST anchor this (1) dryer or (2) dryer mounted on pedestal to the floor with approved Mobile Home

Installation Kit- P/N137067200.

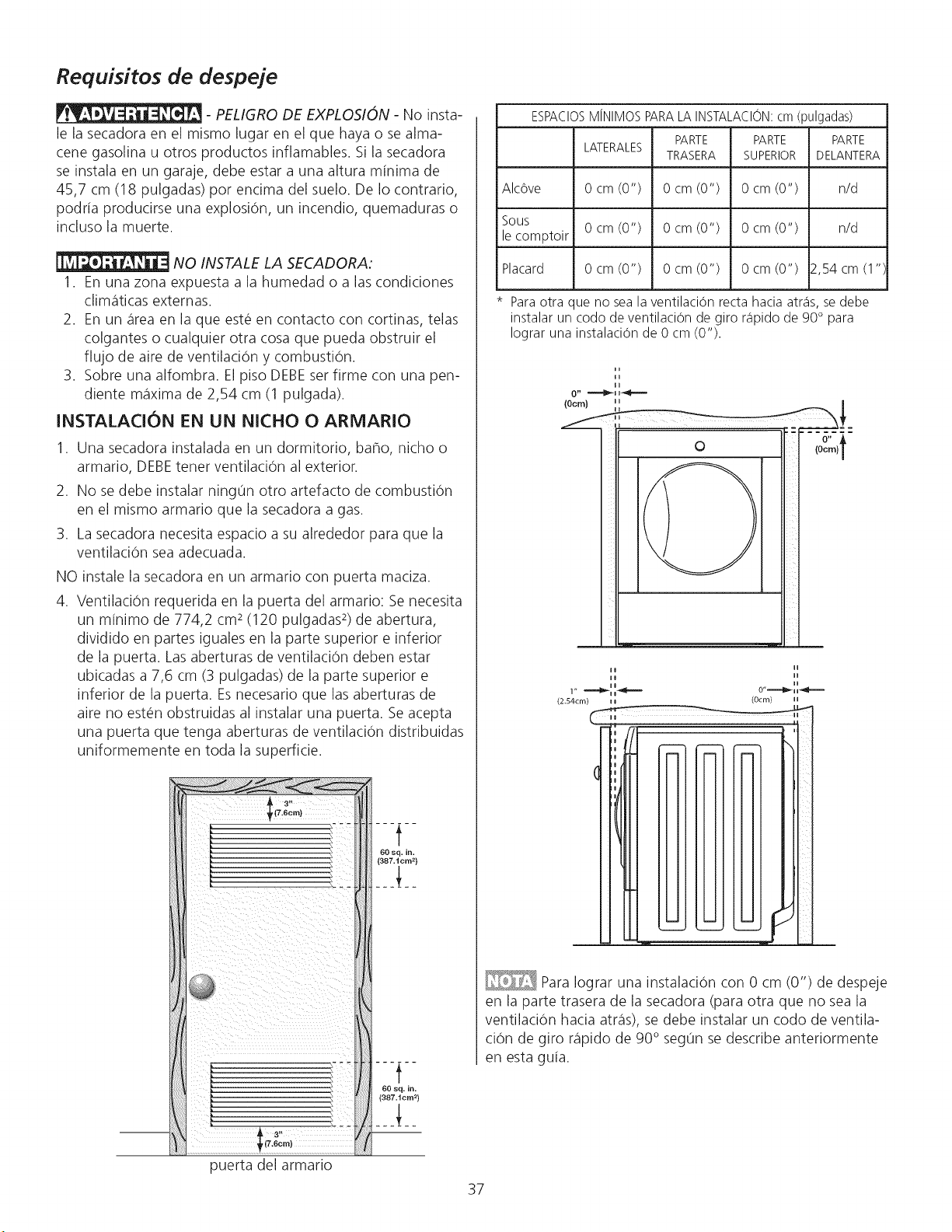

Clearance requirements

- EXPLOSION HAZARD - Do not install the

dryer where gasoline or other flammables are kept or stored. If the dryer is installed in a garage, it must be a minimum of 18 inches (45.7 cm) above the floor. Failure to do so can result in death, explosion, fire or burns.

DO NOT INSTALL YOUR DRYER:

1. In an area exposed to dripping water or outside weather conditions.

2. In an area where it will come in contact with curtains, drapes, or anything that will obstruct the flow of com-

bustion and ventilation air.

3. On carpet. Floor MUST be solid with a maximum slope of

1 inch (2.54 cm).

INSTALLATION IN A RECESS OR CLOSET

1. A dryer installed in a bedroom, bathroom, recessor closet, MUST be exhausted outdoors.

2. No other fuel burning appliance shall be installed in the same closet as the gas dryer.

3. Your dryer needs the space around it for proper ventilation.

DO NOT install your dryer in a closet with a solid door.

4. Closet door ventilation required: A minimum of 120 square inches (774.2 cm2)of opening, equally divided at the top and bottom of the door, is required. Openings should be located 3 inches (7.6 cm) from bottom and top of door. Openings are required to be unobstructed when a door is installed. A Iouvered door with equivalent air openings for the full length of the door is acceptable.

MINIMUM INSTALLATIONCLEARANCES-Inches (cm)

SIDES REAR TOP FRONT

Alcove 0" (0 cm) 0" (0 cm)* 0" (0 cm) n/a

Under-

Counter Closet 0" (0 cm) 0" (0 cm)* 0" (0 cm) 1" (2.54 cm)

* For other than straight back venting, a quick-turn 90°

dryer vent elbow (vented right or down in free-standing dryer or right on pedestal-mounted dryer) must be installed to achieve 0" (0 cm)installation.

0" (0 cm) 0" (0 cm)* 0" (0 cm) n/a

ii ii

0" ---41_ _---

(0cm) _ I

! t

ii ii

1" --"!l_h _1_ 0" _"'€_ m_''_

(2.54cm) i _ (Ocm) ii

closet door

To achieve an installation with 0" (0 cm) clearance

for the back of the dryer (for other than straight back vent- ing), a quick-turn 90° dryer vent elbow must be installed as described previously in this manual.

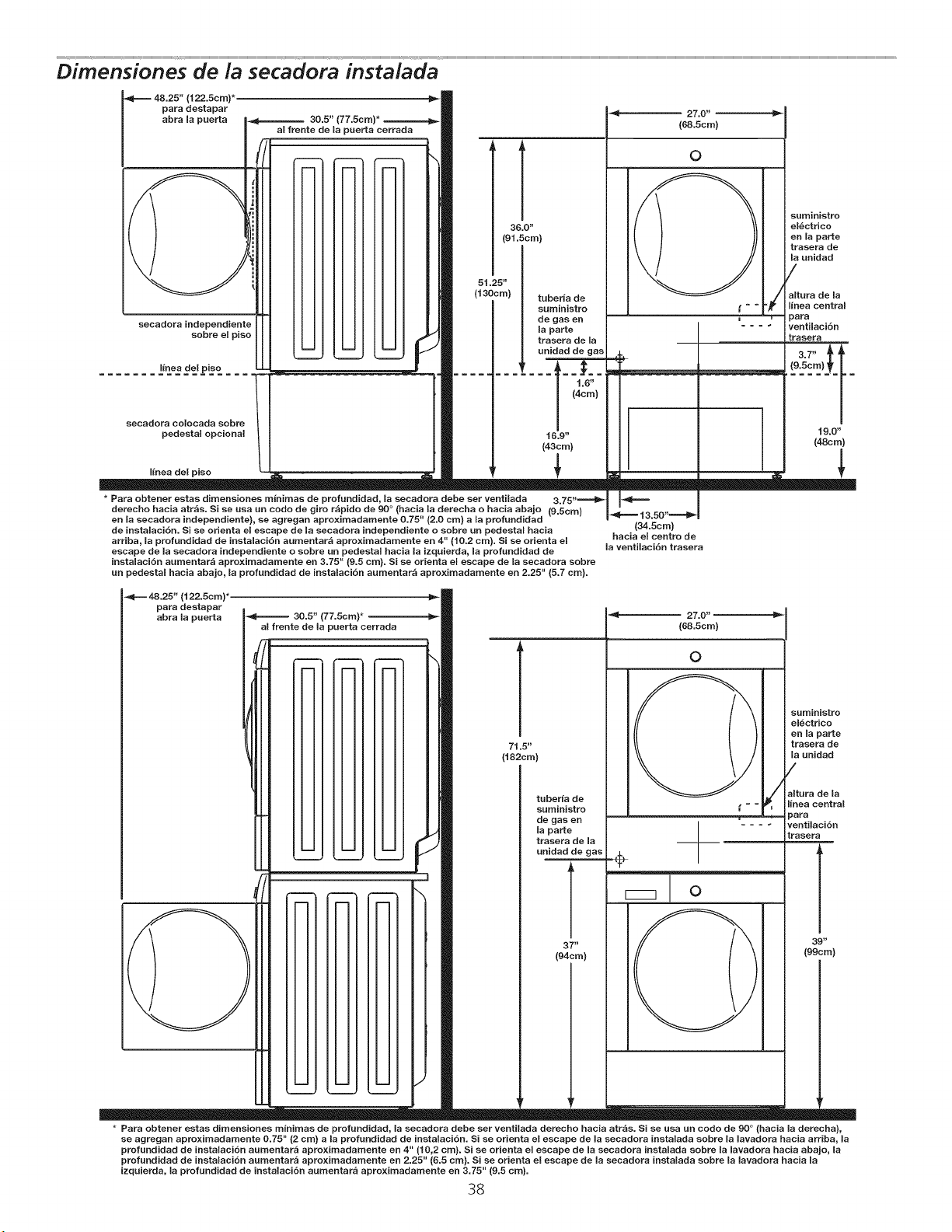

Installed dryer dimensions

._=== 48.25" (122.5cm)'

to clear open door

freestand dryer

on floor

.......... fLo_r=l_ = = =

30.5" (77,5cm)* _-

to front of dosed door

51,25"

(130cm)

36.0"

(91.5cm)

gas supply pipe on rear

of gas unit

27.0"

(68.5cm)

electrical supply on

rear of unit

c_'_enterline

height for rear vent

dryer mounted on

optional pedestal

* To obtain these minimal depth dimensions, dryer must be vented straight back.

Using a quick-turn 90 ° elbow (right or down on freestanding dryer) adds approximately

0.75 in. (2.0 cm) to instanation depth. Upward venting of exhaust on pedestal-mounted or freestanding dryer adds approximately 4 in. (10.2 cm) to installation depth. Leftward

venting on pedestal-mounted or freestanding dryer adds approximately 3.75 in. (9.5 cm) to installation depth. Downward venting of exhaust on pedestal-mounted dryer adds

approximately 2.25 in. (5.7 cm) to installation depth.

_,_===48.25" (122.5cm)'

to clear open door

f 6.9"

(43cm)

3.75"_ _l====

(9.5cm) _==== 13.50"_

gas supply pipe on of gas unit

(34.5cm)

to center of rear vent

27,0'

(68.5cm)

19.0"

(48cm)

electrical supply on

rear of unit

centerline height for

rear vent

39"

(99cm)

* To obtain these minimal depth dimensions, dryer must be vented straight back. Using a quick-turn 90 ° elbow (right) adds approximately 0.75 in. (2 cm) to

installation depth. Upward venting of exhaust on stacked dryer adds approximately 4 in. (40.2 cm) to installation depth. Downward venting of exhaust on stacked dryer adds approximately 2.25 in. (6.5 cm) to installation depth. Leftward venting of exhaust on stacked dryer adds approximately 3.75 in. (9.5 cm) to

installation depth.

Electrical installation

The following are specific requirements for proper and safe electrical installation of your dryer. Failure to follow these

instructions can create electrical shock and/or a fire hazard.

- ELECTRICAL SHOCK HAZARD -

• This appliance MUST be properly grounded. Electrical shock can result if the dryer is not properly grounded. Follow the instructions in this manual for proper ground-

ing. Do not use an extension cord with this dryer. Some ex-

tension cords are not designed to withstand the amounts of electrical current this dryer utilizes and can melt, creat- ing electrical shock and/or fire hazard. Locate the dryer within reach of the receptacle for the length power cord to be purchased, allowing some slack in the cord. Refer to the pre-installation requirements in this manual for the proper power cord to be purchased.

longer drying times than dryers operating on 240 volt power supply.

Grounding requirements - Electric dryer (USA)

- ELECTRICAL SHOCK HAZARD - Improper

connection of the equipment grounding conductor can result in a risk of electrical shock. Check with a licensed electrician

if you are in doubt asto whether the appliance is properly grounded.

For a grounded, cord-connected dryer:

1. The dryer MUST be grounded. In the event of a malfunction or breakdown, grounding will reduce the risk of electrical shock by a path of least resistance for

electrical current.

2. After you purchase and install a 3 wire or 4 wire power supply cord having an equipment-grounding conductor and a grounding plug that matches you wiring system,

DO NOT modify the plug you've installed on this appliance. For a permanently connected dryer:

1. The dryer MUST be connected to a grounded metal,

- ELECTRICAL SHOCK HAZARD -

A U.L.-approved strain relief must be installed onto pow- er cord. If the strain relief is not attached, the cord can be

pulled out of the dryer and can be cut by any movement of the cord, resulting in electrical shock.

Do not use an aluminum wired receptacle with acopper wired power cord and plug (or vice versa). A chemical reaction occurs between copper and aluminum and can cause electrical shorts. The proper wiring and receptacle is a copper wired power cord with a copper wired recep-

tacle.

Dryers operating on 208 volt power supply will have

the plug MUST be plugged into an appropriate, copper wired receptacle that is properly installed and grounded

in accordance with all local codes and ordinances. If in

doubt, call a licensed electrician.

permanent wiring system; or an equipment grounding

conductor must be run with the circuit conductors and connected to the equipment-grounding terminal or lead

on the appliance.

Grounding requirements - Electric dryer (Canada)

- ELECTRICAL SHOCK HAZARD - Improper

connection of the equipment grounding conductor can result in a risk of electrical shock. Check with a licensed electrician

if you are in doubt asto whether the appliance is properly grounded.

For a grounded, cord-connected dryer:

1. The dryer MUST be grounded. In the event of a malfunction or breakdown, grounding will reduce the risk of electrical shock by a path of least resistance for

electrical current.

2. Since your dryer is equipped with a power supply cord having an equipment-grounding conductor and a grounding plug, the plug must be plugged into an appropriate outlet that is properly installed and grounded

in accordance with all local codes and ordinances. If in

doubt, call a licensed electrician.

DO NOT modify the plug provided with the appliance.

1.Thedryerisequippedwithathree-prong(grounding)plug foryourprotectionagainstshockhazardandshouldbe

pluggeddirectlyintoaproperlygroundedthree-prong receptacle.

2. Theplugmustbepluggedintoanappropriateoutletthat isproperlyinstalledandgroundedinaccordancewithall

localcodesandordinances.Ifindoubt,callalicensed

electrician.

DONOTcutorremovegroundprongfromtheplug.

Gas connection

Grounding type wall receptacle

Do not, under

any circumstances, cut, remove,

or bypass the grounding prong,

Powercord with 3-prong grounded plug

1. Remove the shipping cap from gas pipe at the rear of the dryer.

DO NOT connect the dryer to L.R gas service without converting the gas valve. An L.R conversion kit must be installed by a qualified gas technician.

Connect a 1/2 inch (1.27 cm) I.D. semi-rigid or approved

pipe from gas supply line to the 3/8 inch (0.96 cm) pipe located on the back of the dryer. Use a 1/2 inch to 3/8

inch (1.27 cm to 0.96 cm) reducer for the connection.

Apply an approved thread sealer that is resistant to the corrosive action of liquefied gases on all pipe connections.

Manual GASFLOW Shutoff Flare _ Flare

Valve Union Union

; 1 1

--los R Nipple Flexible Inlet Plpeon Open Connector Back of Dryer

All connections must be wrench-tightened

The supply line must be equipped with an ap- proved manual shutoff valve. This valve should be located in the same room as the dryer and should be in a location that allows ease of opening and closing. Do not block accessto the gas shutoff valve.

3. Open the shutoff valve in the gas supply line to allow gas to flow through the pipe. Wait a few minutes for gas to

move through the gas line.

Shutoff Valve- Open position

4. Check for gas system leaks with a manometer. If a

manometer is not available, test all connections by brushing on a soapy water solution.

- EXPLOSION HAZARD - NEVERtest for gas

leaks with an open flame.

3-wire receptacle

(NEMA type 10-30R)

- ELECTRICAL SHOCK HAZARD - Failure

to disconnect power source before servicing could result in personal injury or even death.

1. Turn off power supply to outlet.

2. Remove the screw securing the terminal block access cover in the lower corner on the back of the dryer.

Install a UL-approved strain relief according to the power cord/strain relief manufacturer's instructions in the power cord entry hole below the accesspanel. At this time, the strain relief should be loosely in place.

4. Thread an UNPLUGGED,UL-approved, 30 amp. power cord, NEMA 10-30 type SRDT,through the strain relief.

5. Attach the power cord neutral (center wire) conductor to the SILVERcolored center terminal on the terminal block.

Tighten the screw securely.

6. Attach the remaining two power cord outer conductors to the outer, BRASScolored terminals on the terminal block. Tighten both screws securely.

............... _ Install

.................. strain relief here

UL-approved

Terminal screw

recovery slot

- ELECTRICAL SHOCK HAZARD - Do not

make a sharp bend or crimp wiring/conductor at connections.

7. Follow manufacturer's guidelines for firmly securing the strain relief and power cord.

8. Reinstall the terminal block cover.

If moving dryer from a 4-wire system and

installing it in a 3-wire system, move the internal ground from the center terminal back to the GREENscrew next to the

terminal block.

If a terminal screw falls during cord installation, it can be retrieved in the terminal screw recovery slot below the access panel.

DO NOT remove

internal ground in a 3-wire system!!

Neutral

terminal

Electrical connection (non-Canada) - 4 wire cord

4-wire receptacle

(NEMA type 14-30R)

- ELECTRICAL SHOCK HAZARD - Failure

to disconnect power source before servicing could result in personal injury or even death.

1. Turn off power supply to outlet.

2. Remove the screw securing the terminal block access cover in the lower corner on the back of the dryer.

3. Install a UL-approved strain relief according to the power cord/strain relief manufacturer's instructions in the power cord entry hole below the accesspanel. At this time, the strain relief should be loosely in place.

4. Thread an UNPLUGGED,UL-approved, 30 amp. power cord, NEMA 14-30 type STor SRDT,through the strain

relief.

5. Disconnect the internal (BLACK) dryer harness ground wire from the (GREEN)ground screw next to the terminal

block.

6. Attach the ground (GREEN)power cord wire to the cabinet with the ground (GREEN)screw. Tighten the screw securely.

7. Move the internal dryer harness ground (BLACK) wire to the terminal block and attach it along with the neutral (WHITE) power cord wire conductor to the center, SILVER colored terminal on the terminal block. Tighten the screw securely.

8. Attach the REDand BLACK power cord conductors to the outer, BRASScolored terminals on the terminal block. Tighten both screws securely.

- ELECTRICAL SHOCK HAZARD - Do not

make a sharp bend or crimp wiring/conductor at connections.

9. Follow manufacturer's guidelines for firmly securing the strain relief and power cord.

10. Reinstall the terminal block cover.

can be retrieved in the terminal screw recovery slot below the access panel.

-- Neutral ',WHITEwire)

Line 2

BRASS terminal)

Neutral

(SIWER terminal)

Line 1

(BRASS terminal)

Internal ground

(GREEN screw)

............... _ Install

UL-approved

strain relief here

Terminal screw

recovery slot

If a terminal screw falls during cord installation, it

Move internal ground (BLACK)

neutral (SILVER)

wire to for 4-wire system. "_h

terminal

"\\\

GREEN

Neutral

terminal

WHITE

neutral wire

ground screw

GREEN

ground wir,

RED power wir

BLACK or RED

power wire

BLACK or

General installation

Connect the exhaust duct to the outside exhaust system (see pages 4 through 6). Use of a 4" (10.2 cm) clamp (item A) isrecommended to connect the dryer to the exhaust vent system. Usemetal foil tape to seal all other joints.

Carefully slide the dryer to its final position. Adjust one or

more of the legs until the dryer is resting solidly on all four legs. Place a level on top of the dryer. The dryer MUST be

level and resting solidly on all four legs. Rock alternating corners to check for stability. Remove and discard door tape.

Be sure the power is off at a circuit breaker/

fuse box before plugging the power cord into an outlet.

3. Plug the power cord into a grounded outlet.

4. Turn on the power at the circuit breaker/fuse box.

5. Readthe Use & Care Guide provided with the dryer. It contains valuable and helpful information that will save you time and money.

6. If you have any questions during initial operation, please

review the "Avoid Service Checklist" in your Use & Care Guide before calling for service.

7. Placethese instructions in a location near the dryer for future reference.

A wiring diagram and technical data sheet are

located inside the dryer console,

wall rece

any circumstances,

Power coid with

3-prong grounded p!ug

Window Door Reversal Instructions

,:: ,::

Figure 1

1.Opendoor and remove four (4) plugs in the door opening opposite the hinges. Retainall parts for useslater, unless otherwise noted. (Figure 1)Note: Usecarein removing plugs in not scratching paint on the front panel.

Figure 4

5..Removetwo (2) door handle screws and two (2) hole plugs

from door Again taking care not to scratchpaint on door.. (Figure4)

Figure 2

2,,Beginremoving the four (4) screwsthat attach the hinge to the front panel. (Figure2) Forbest results,start by only removing one screw per hinge. Then only loosen the two remaining screwswhile firmly holding door to prevent damage to hinge, front panel or door After the remaining screwsare loosened, continue to remove all..

Figure 3

3, Placedoor on a towel or pad handle side down to prevent any possible scratchesto door, Removeall remaining four (4)

screws between hinge and door (Figure3)

4, Removefour (4) screwsfrom sideof door opposite of where

hinge was mounted,

Figure 5

6. Pullhandle awayfrom door assembtey (Figure 5)

Figure 6

7..Separatethe outer door from the inner door assemblywith a putty knife or flat screw driver (Figure 6)

Figure 7

8. Remove lens locating screw. (Figure 7)

11.Reassemblelenstotransitionringwithholesto install handleonright-handsideofdoorassembly.Forproperfit

insuretheretentiontabsontransitionringareontopoflens

Figure 11

12. Reassemblyouter door to inner door assembly. (Figure 11)

13. Install four (4) screws securing hinge to door assembly in the new location, take note to place hinge in correct

orientation.

14. Install four (4) screws into holes that had secured the

hinge.

15. Remove striker and discard.

Figure 8

9. Disengaging several of the retention tabs and pull lens away from the transition ring. (Figure 8)

Figure 9

16. Remove square plug and reinstall in hole striker was just removed.

17. Install striker (included in literature bag) into hole square plug was previously installed.

Figure 12

18. Reinstall door handle by placing the handle mounting bossesthrough holes in lens and transition ring and installing

screws through inner door and tighten into handle bosses. (Figure 12).

Figure 10

10. Removetwo (2) transition ring plugs and reinstall on previous handle side. (Figures 9 and 1O)

19. Grasping firmly the top of the door, position the door near the door opening and align the top hinge hole to the top hole

in the front panel door opening. Once the first screw is started, attach the second screw to the lower hinge. Once both screws

are tightened, instal{ the remaining two screws.

20. Install four (4) plugs into the front panel door opening where hinges were originally installed.

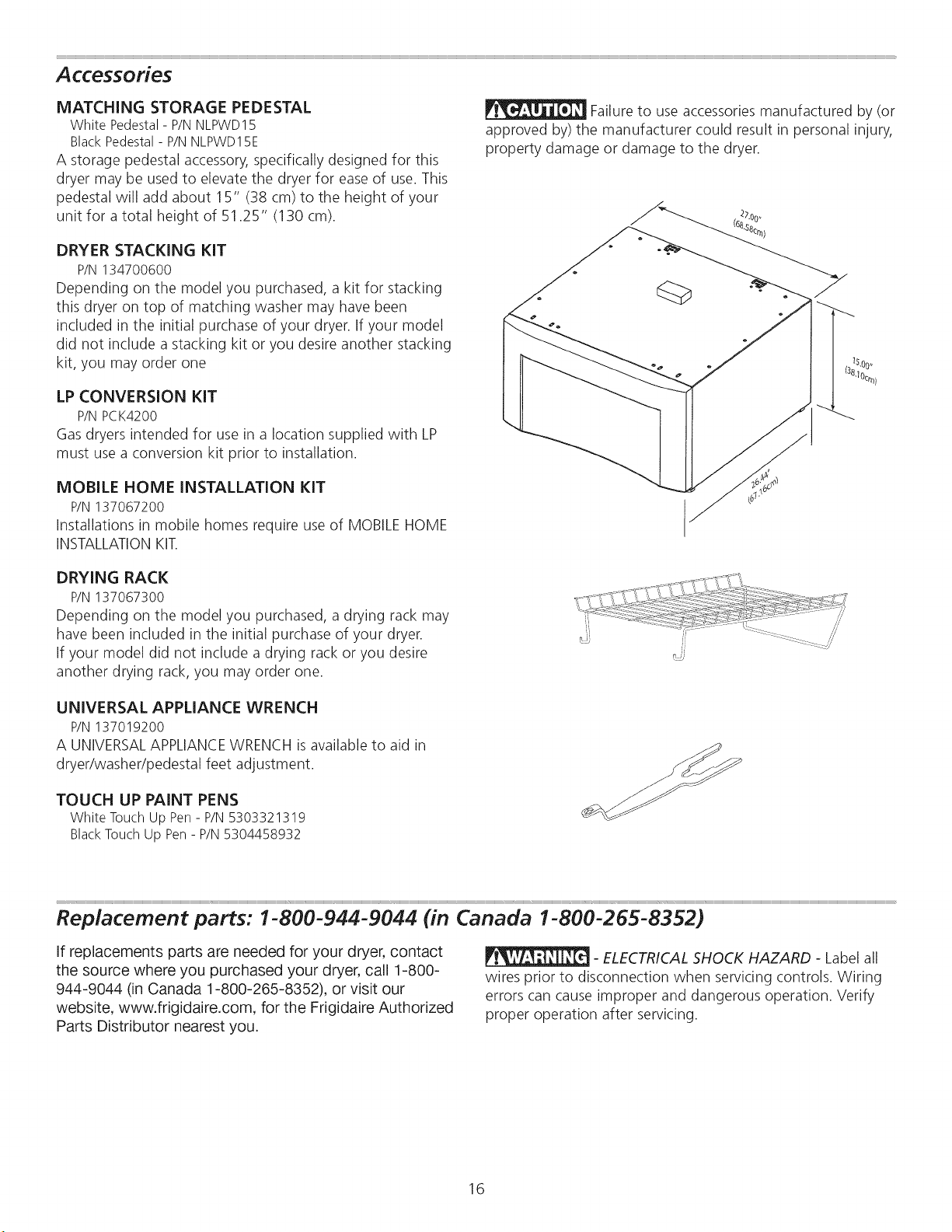

Accessories

MATCHING STORAGE PEDESTAL

White Pedestal-P/NNLPWD15 BlackPedestal-P/NNLPWD15E

A storage pedestal accessory, specifically designed for this dryer may be used to elevate the dryer for ease of use. This pedestal will add about 15" (38 cm) to the height of your unit for a total height of 51.25" (130 cm).

DRYER STACKING KIT

P/N134700600

Depending on the model you purchased, a kit for stacking this dryer on top of matching washer may have been included in the initial purchase of your dryer. If your model did not include a stacking kit or you desire another stacking kit, you may order one

LP CONVERSION KIT

P/NPCK4200

Gas dryers intended for use in a location supplied with LP must use a conversion kit prior to installation.

MOBILE HOME iNSTALLATiON KiT

P/N137067200

Installations in mobile homes require use of MOBILE HOME INSTALLATIONKIT.

Failureto use accessoriesmanufactured by (or

approved by) the manufacturer could result in personal injury, property damage or damage to the dryer.

7_00',

'S,00,,

DRYING RACK

P/N137067300

Depending on the model you purchased, a drying rack may have been included in the initial purchase of your dryer. If your model did not include a drying rack or you desire another drying rack, you may order one.

UNIVERSAL APPLIANCE WRENCH

P/N137019200

A UNIVERSALAPPLIANCEWRENCH isavailable to aid in dryer/washer/pedestal feet adjustment.

TOUCH UP PAINT PENS

White TouchUpPen- P/N5303321319 BlackTouchUp Pen-P/N5304458932

Replacement parts: 1-800-944-9044 (in Canada 1-800-265-8352)

If replacements parts are needed for your dryer, contact the source where you purchased your dryer, call 1-800- 944-9044 (in Canada 1-800-265-8352), or visit our website, www.frigidaire.com, for the Frigidaire Authorized Parts Distributor nearest you.

wires prior to disconnection when servicing controls. Wiring errors can cause improper and dangerous operation. Verify proper operation after servicing.

- ELECTRICAL SHOCK HAZARD - Label all

Table des matieres

Mesures de securite importantes ......................................... 17 {nstructions d'insta{{ation .............................................. 24-28

Exigences avant {'insta{{ation ............................................... 17 {nversion de {aporte ..................................................... ;_9-30

Exigences d'insta{{ation ................................................. 18-;_;_ Accessoires/Piecesde rechange ........................................... 31

Dimensions, apparel{ insta{{e ............................................... ;_3 Remarques.......................................................................... 47

Mesures de securite importantes

Pourvotre securite, I'information contenue clanscesinstructions dolt _tre suivie afin de reduire lesris-

ques d'incendie ou d'explosion ou pour prevenir lesdommages materiels, les blessuresou la mort. Vous ne devez ni entreposer, ni utiliser d'essence ou d'autres vapeursou liquides inflammables a proximite de cetappareil ou de tout autre appareil electromenager.

Sachez reconna}tre {es symboles, les avertisse- ments et {es _tiquettes de s_curit_.

Lesmesures de securite presentees dans ce guide sont identi- flees par le mot AVERTISSEMENTou ATTENTIONselon le type

de risque presente.

- RISQUE D'INCENDIE - Lisez toutes {esinstructions de securite suivantes avant d'installer et d'utili-

set votre apparel{ :

• Detruisez le carton d'emballage et lessacsen plastique apres avoir deballe I'appareil. Lesenfants pourraient lesutiliser pour jouer. Lecarton recouvert de tapis, lescouvertureset lesfeuilles de plastique peuvent _tre etanchesa I'air et provoquer lasuffocation. Deposeztousles materiaux d'emballage dans un conteneur a dechetsou faites en sorte que lesenfants nepuissent y avoir acces.

L'installation et I'entretien de cette secheuse doivent _tre realises par un installateur qualifie, un technicien de service ou le fournisseur de gaz.

{nstallez {'apparel{ conformement aux instructions du fabricant et aux codes Iocaux. L'installation electrique de ia secheuse dolt _tre conforme aux codes et aux reglements Iocaux ainsi qu'a ia toute derniere

edition du National Electrical Code (ANSI/NFPA70), ou au Canada, au Code canadien de I'electricite (C22.1, article 1). L'installation de gaz de ia secheuse dolt _tre conforme aux codes et aux reglements iocaux ainsi qu'a {atoute derniere

edition du Fuel Gas Code (ANSI Z223.1), ou au Canada, au CAN/ACG B149.1-2000. La secheuse est classee, en vertu des reglements ANSI Z 21.5.1 ou ANSI/UL 2158 - CAN/CSA C22.2 N° 112 (dernieres

versions), pour un USAGE DOMESTIQUEuniquement. 11n'est pas recommande d'utiliser cette secheuse pour des usages commerciaux, comme des restaurants, des salons de coiffure, etc.

N'installez pas une secheuse avec du materiel d'evacuation en plastique ou en feuille metallique flexible. Le materiel de ventilation flexible peut s'ecraser facilement et emprisonner la charpie. Ces conditions nuiraient a I'ecoulement d'air de votre secheuse et pourraient accrottre le risque d'incendie.

Lesinstructions comprises dans ce guide et toute autre documentation fournie avec cet apparel{ ne sont pas concues pour couvrir toutes ies eventualites ou situations qui pourraient survenir. Vous DEVEZfaire preuve de bon sens et de prudence

durant I'installation, I'utilisation et I'entretien de tout appareil menager.

des situations pouvant causer des dommages materiels, des biessures graves ou m#me la mort.

_Ce symbole vous avertit a propos des situations pouvant causer des dommages mat#riels ou des

blessures.

Ce symbole vous avertit apropos

QUE FAIRE SI VOUS Dt_TECTEZ UNE ODEUR DE GAZ :

Ne mettez pas d'appareil en marche. Ne touchez a aucun commutateur electrique; n'utilisez aucun telephone de votre domicile. Evacuez la piece, le b_timent ou la zone touchee. En utilisant le telephone d'un voisin, appelez immediatement le fournisseur de gaz. Suivez ses instructions. Si vous ne pouvez joindre votre fournisseur de gaz, appelez les pompiers.

Conservez ces instructions pour vous y reporter ulterieurement.

Exigences avast i'installation

Outils et materiel necessaires a I'installation :

Pince reglable Tournevis Phillips a pointe plate et

pointe carree Cle a molette

Cle atuyau pour I'alimentation en gaz Ruban a filetage resistant au GPL

(pour {'alimentation en gaz nature{ ou en GPL)

Niveau de charpentier Event exterieur

Conduit d'evacuation de 10,2 cm (4 po) en metal rigide ou semi-rigide

Ensemble pour cordon d'alimenta- tion de 240 V a 3 ou 4 ills (secheuse

electrique)

• Collier de 10,2 cm (4 po) 17

Robinet d'arr@t pour conduite de gaz (secheuse a gaz) Deux raccords-unions a evasement de

1/2 po (1,3 cm) NPTet une conduite flexible d'alimentation en gaz (se- cheuse a gaz)

Ruban metallique (et non du ruban conduits)

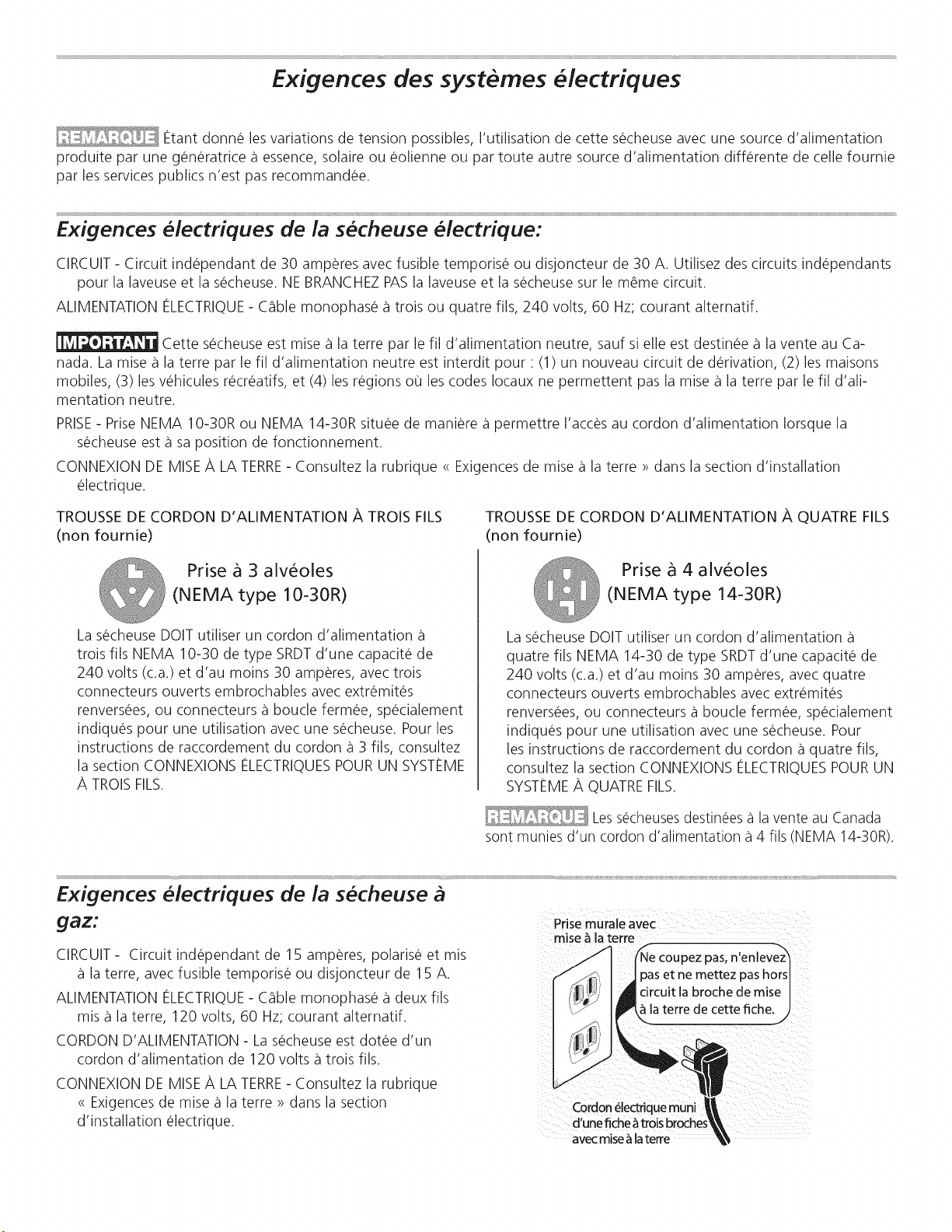

Exigences des systemes electriques

Etant donne les variations de tension possibles, I'utilisation de cette secheuse avec une source d'alimentation produite par une generatrice a essence,solaire ou eolienne ou par toute autre source d'alimentation differente de celle fournie par lesservices publics n'est pas recommandee.

Exigences electriques de la secheuse electrique:

CIRCUIT- Circuit independant de 30 amperes avec fusible temporise ou disjoncteur de 30 A. Utilisez des circuits independants

pour la laveuse et la secheuse. NE BRANCHEZPASla laveuse et la secheuse sur le m_me circuit.

ALIMENTATION ELECTRIQUE- Cable monophase a trois ou quatre ills, 240 volts, 60 Hz; courant alternatif.

Cette secheuse est mise a {aterre par {e fil d'alimentation neutre, sauf si elle est destinee a {avente au Ca- nada. La mise a la terre par le fil d'alimentation neutre est interdit pour • (1) un nouveau circuit de derivation, (2) les maisons mobiles, (3) lesvehicules recreatifs, et (4) les regions ou lescodes Iocaux ne permettent pas la mise a la terre par le fil d'ali-

mentation neutre. PRISE- PriseNEMA 10-30R ou NEMA 14-30R situee de maniere a permettre I'acces au cordon d'alimentation Iorsque la

secheuse est a saposition de fonctionnement.

CONNEXION DE MISEA LA TERRE- Consultez la rubrique <<Exigencesde mise a la terre >>dans la section d'installation

electrique.

TROUSSE DECORDON D'ALIMENTATION _, TROIS FILS (non fournie)

Prise a 3 alv_oles

(NEMA type 10-30R)

La secheuse DOlT utiliser un cordon d'alimentation a

trois ills NEMA 10-30 de type SRDTd'une capacite de 240 volts (c.a.) et d'au moins 30 amperes, avectrois

connecteurs ouverts embrochables avec extremites

renversees, ou connecteurs a boucle fermee, specialement indiques pour une utilisation avec une secheuse. Pour les

instructions de raccordement du cordon a 3 ills, consultez la section CONNEXIONS ELECTRIQUESPOURUNSYSTEME

A TROISFILS.

Exigences electriques de la secheuse b gaz:

CIRCUIT- Circuit independant de 15 amperes, polarise et mis

a la terre, avec fusible temporise ou disjoncteur de 15 A.

ALIMENTATION ELECTRIQUE- Cable monophase a deux ills

mis a laterre, 120 volts, 60 Hz; courant alternatif.

CORDON D'ALIMENTATION - La secheuse est dotee d'un

cordon d'alimentation de 120 volts a trois ills.

CONNEXION DE MISEA LA TERRE- Consultez la rubrique

<<Exigences de mise a la terre >>dans la section

d'installation electrique.

TROUSSE DECORDON D'ALIMENTATION _, QUATRE FILS (non fournie)

Prise a 4 alv_oles

(NEMA type 14-30R)

La secheuse DOlT utiliser un cordon d'alimentation a

quatre ills NEMA 14-30 de type SRDTd'une capacite de 240 volts (c.a.) et d'au moins 30 amperes, avec quatre

connecteurs ouverts embrochables avec extremites

renversees, ou connecteurs a boucle fermee, specialement indiques pour une utilisation avec une secheuse. Pour les instructions de raccordement du cordon a quatre ills,

consultez la section CONNEXIONS ELECTRIQUESPOURUN SYSTEMEA QUATREFILS.

_b_!__\_ _b'___'_'_,, Lessecheusesdestinees a lavente au Canada sont munies d'un cordon d'alimentation a4 ills (NEMA 14-30R).

Prise murale avec

raise_laterre

Necoupez pas, n en{ev_ pas et ne mettez pas hors I

circuit {a broche de mise I

_.ja terre de cette fiche.j)

Cordon _lectrique muni d'unefiche, =

avec raise_ laterre

- RISQUE D'EXPLOSION - Un tuyau en cuivre sans rev_tement secorrode Iorsqu'il entre en contact avec le gaz naturel, entra;nant des fuites. Utilisez SEULEMENT des tuyaux en fer noir, en acier inoxydable ou encore en cuivre avec rev_tement en plastique pour I'alimentation en gaz.

1. L'installation DOlT _tre conforme aux codes Iocaux ou au code national sur le combustible, ANSIZ223.1 (derniere

version), s'il n'existe pas de codes Iocaux.

2. Letuyau d'alimentation en gaz dolt _tre d'un diametre interieur de 1,27 cm (1/2 po).

3. Si les codes le permettent, un tuyau metallique flexible peut _tre utilise pour raccorder votre secheuse au tuyau

d'alimentation en gaz. Le tuyau DOlT _tre fabrique en acier inoxydable ou en laiton avec rev_tement en

plastique.

4. Letuyau d'alimentation en gaz DOlT _tre muni d'un

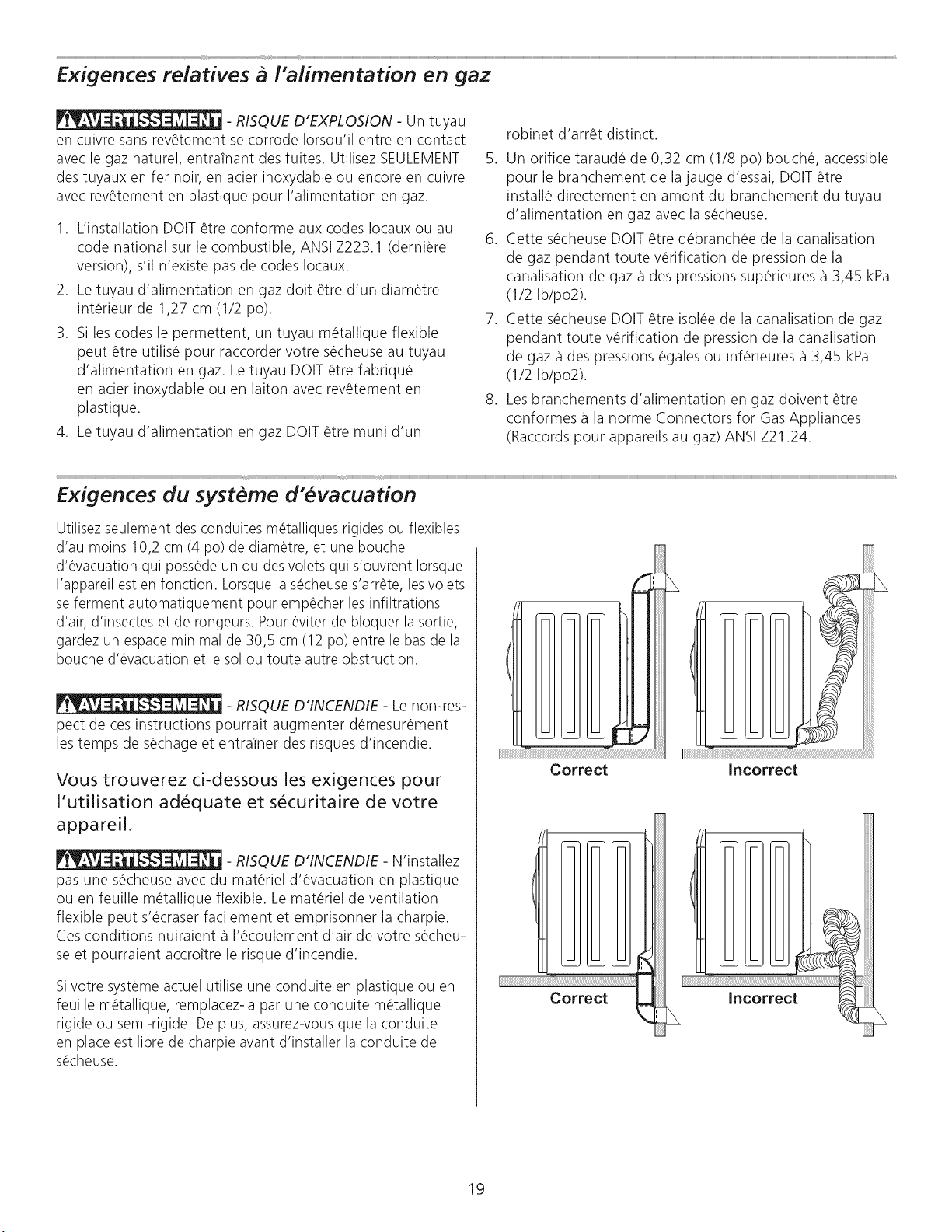

Exigences du systeme d'evacuation

Utilisez seulement des conduites metalliques rigides ou flexibles d'au moins 10,2 cm (4 po) de diametre, et une bouche d'evacuation qui possedeun ou desvolets qui s'ouvrent Iorsque I'appareil est en fonction. Lorsquela secheuses'arr_te, lesvolets seferment automatiquement pour emp_cher lesinfiltrations d'air, d'insectes et de rongeurs. Poureviter de bloquer la sortie, gardez un espaceminimal de 30,5 cm (12 po) entre le hasde la

bouche d'evacuation et lesol ou toute autre obstruction.

robinet d'arr_t distinct.

5. Un orifice taraude de 0,32 cm (1/8 po) bouche, accessible pour le branchement de la jauge d'essai, DOlT _tre insta% directement en amont du branchement du tuyau

d'alimentation en gaz avec la secheuse.

6. Cette secheuse DOlT _tre debranchee de la canalisation

de gaz pendant toute verification de pression de la canalisation de gaz a des pressions superieures a 3,45 kPa (1/2 Ib/po2).

7. Cette secheuse DOlT _tre isolee de la canalisation de gaz pendant toute verification de pression de la canalisation

de gaz a des pressions egales ou inferieures a 3,45 kPa (1/2 Ib/po2).

8. Lesbranchements d'alimentation en gaz doivent _tre

conformes a la norme Connectors for GasAppliances (Raccords pour appareils au gaz) ANSI Z21.24.

- RISQUE D'INCENDIE - Le non-res-

pect de ces instructions pourrait augmenter demesurement les temps de sechage et entratner des risques d'incendie.

Vous trouverez ci-dessous les exigences pour I'utilisation adequate et s_curitaire de votre

appareil.

- RISQUE D'INCENDIE - N'installez

pas une secheuse avec du materiel d'evacuation en plastique ou en feuille metallique flexible. Le materiel de ventilation flexible peut s'ecraser facilement et emprisonner la charpie.

Ces conditions nuiraient a I'ecoulement d'air de votre secheu- seet pourraient accrottre le risque d'incendie.

Sivotre systeme actuel utilise une conduite en plastique ou en feuille metallique, remplacez-la par une conduite metallique rigide ou semi-rigide. De plus, assurez-vousque la conduite en place est libre de charpie avant d'installer laconduite de

secheuse.

Correct

'1i

Incorrect

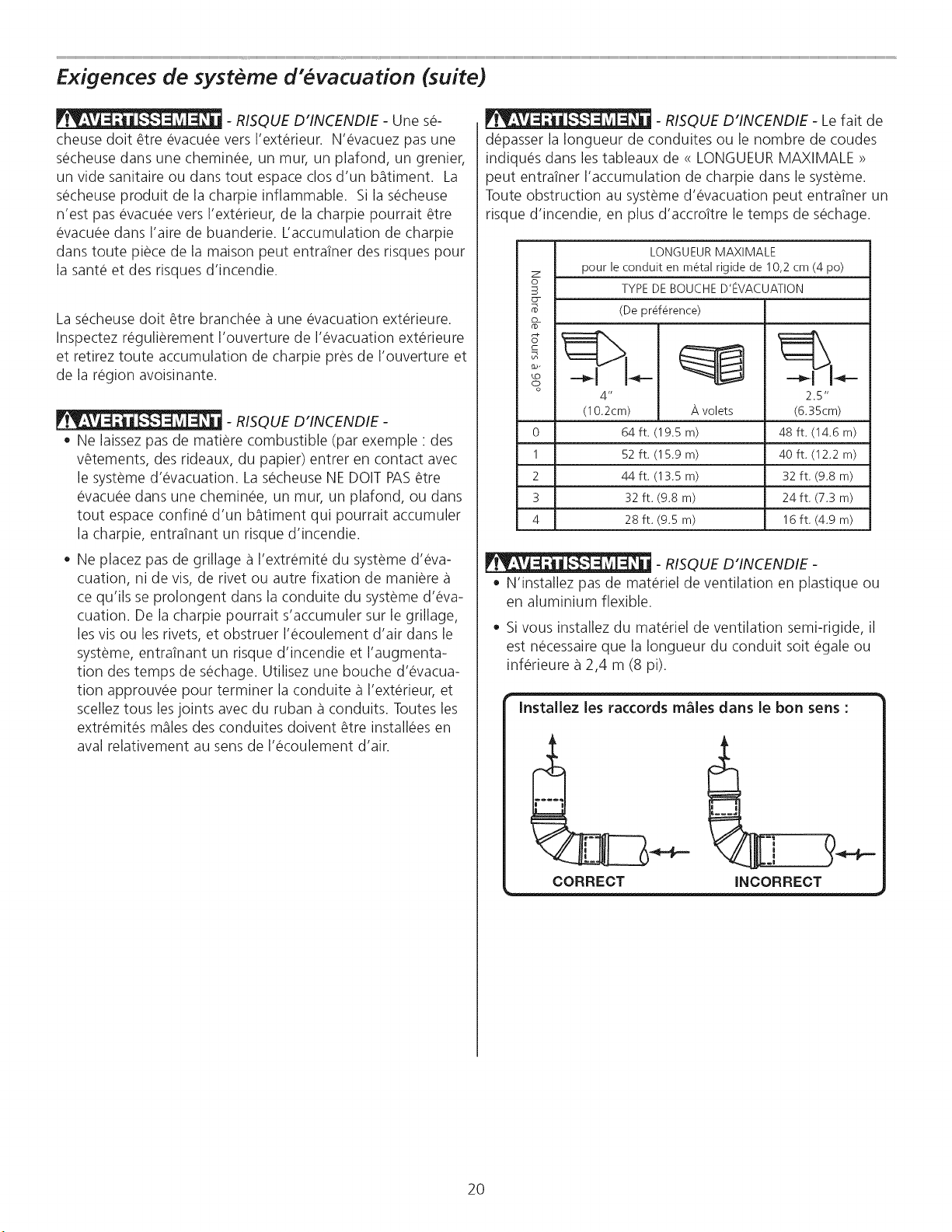

Exigences de systeme d'evacuation (suite)

- RISQUE D'INCENDIE - Une se-

cheuse dolt _tre evacuee vers I'exterieur. N'evacuez pas une secheuse dans une cheminee, un mur, un plafond, un grenier, un vide sanitaire ou dans tout espace clos d'un b_timent. La secheuse produit de la charpie inflammable. Si lasecheuse n'est pas evacuee vers I'exterieur, de la charpie pourrait _tre evacuee dans I'aire de buanderie. L'accumulation de charpie dans toute piece de la maison peut entratner des risques pour la sante et des risques d'incendie.

La secheuse dolt _tre branchee a une evacuation exterieure. Inspectez regulierement I'ouverture de I'evacuation exterieure

et retirez toute accumulation de charpie pres de I'ouverture et de la region avoisinante.

- RISQUE D'INCENDIE -

• Ne laissez pas de matiere combustible (par exemple : des v_tements, des rideaux, du papier) entrer en contact avec

le systeme d'evacuation. La secheuse NEDOlT PAS_tre evacuee dans une cheminee, un mur, un plafond, ou dans tout espace confine d'un b_timent qui pourrait accumuler

la charpie, entratnant un risque d'incendie.

Ne placez pas de grillage a I'extremite du systeme d'eva- cuation, ni de vis, de rivet ou autre fixation de maniere ce qu'ils se prolongent dans la conduite du systeme d'eva- cuation. De la charpie pourrait s'accumuler sur le grillage,

lesvis ou les rivets, et obstruer I'ecoulement d'air dans le systeme, entratnant un risque d'incendie et I'augmenta- tion des temps de sechage. Utilisez une bouche d'evacua- tion approuvee pour terminer la conduite a I'exterieur, et scellez tousles joints avec du ruban a conduits. Toutes les

extremites m_les des conduites doivent _tre installees en aval relativement au sens de I'ecoulement d'air.

- RISQUE D'INCENDIE - Le fait de

depasser la Iongueur de conduites ou le nombre de coudes indiques dans les tableaux de <<LONGUEURMAXIMALE >> peut entratner I'accumulation de charpie dans le systeme. Toute obstruction au systeme d'evacuation peut entratner un risque d'incendie, en plus d'accrottre le temps de sechage.

LONGUEUR MAXIMALE

z pour le conduit en m_tal rigide de 10,2 cm (4 pc) o

1 2 3 4

TYPE DE BOUCHE D'EVACUATION

(De preference)

(10.2cm)

64 ft. (19.5 m)

52 ft. (15.9 m)

44 ft. (13.5 m)

32 ft. (9.8 m) 28 ft. (9.5 m)

_,volets

2.5"

(6.35cm) 48 ft. (14.6 m) 40 ft. (12.2 m)

32 ft. (9.8 m) 24 ft. (7.3 m)

16 ft. (4.9 m)

- RISQUE D'INCENDIE -

N'installez pas de materiel de ventilation en plastique ou

en aluminium flexible. Si vous installez du materiel de ventilation semi-rigide, il

est necessaireque la Iongueur du conduit soit egale ou

inferieure a 2,4 m (8 pi).

Installez les raccords m_les dans le bon sens :

CORRECT INCORRECT

Exigences de systeme d'evacuation (suite)

Pour une installation oo le systeme d'evacuation n'est pas decrit dans lestableaux, la methode suivante dolt _tre utilisee

pour verifier la conformite du systeme :

1. Branchez un manometre a tube incline ou un manometre numerique entre la secheuse et le point oo I'evacuation

est raccordee a la secheuse.

Reglez la minuterie de la secheuse, la temperature

duvetage (refroidissement), et mettez I'appareil en fonction.

Relevezle resultat du manometre.

La contre-pression du systeme NE DOlT PAS_tre

superieure a 25 mm (1 po) de colonne d'eau. Si la contre-pression du systeme est inferieure a 25 mm (1 po) de colonne d'eau, le systeme est conforme. Si la lecture du manometre indique une colonne d'eau superieure 25 mm (1 po), le systeme est trop restreignant et n'est pas

conforme.

Bien que I'orientation verticale du systeme d'evacuation soit acceptable, certaines circonstances pourraient influer sur le rendement de I'appareil.

• Seule une conduite metallique rigide dolt _tre utilisee. L'evacuation verticale par le toit peut entratner le

phenomene de contre-tirage, ce qui accrott la restriction

du systeme d'evacuation.

L'acheminement de la conduite d'evacuation dans un

endroit non isole peut entratner de la condensation et

I'accumulation plus rapide de charpie. Lefait de comprimer ou de pincer le systeme d'evacuation

entratnera I'augmentation de la restriction dans le systeme.

Le systeme d'evacuation dolt _tre inspecte et verifie

au moins tousles 18 mois avec un usage normal. Plus

I'appareil est utilise, plus la periode de verification du

systeme et de la bouche d'evacuation dolt _tre raccourcie.

Direction d'6vacuation II est possible de diriger I'evacuation en posant un coude de

90° a courbe immediate directement a la sortie d'evacuation de la secheuse. Lescoudes pour evacuation de secheuse sont

disponibles aupres du distributeur de pieces de votre region ou a la quincaillerie.

Consultez egalement la section EXIGENCESDEDEGAGEMENT

la page suivante.

L'utilisation d'un coude a 90° a courbe immediate est necessaire pour repondre aux exigences de profondeur minimale de la secheuse autonome :

Une installation a sortie directe permet d'avoir un

degagement de 0 cm (0 po).

Une evacuation de I'air vers la droite au moyen d'un coude

90° permet d'avoir un degagement de 2 cm (0.75 po).

Une evacuation de I'air vers le has au moyen d'un coude

90 ° permet d'avoir un degagement de 2 cm (0.75 po).

Une evacuation de I'air vers la gauche au moyen d'un adaptateur droit et court et d'un coude a 90° permet d'avoir une installation comportant un degagement de

9.5 cm (3.75 po).

Une evacuation vers le haut au moyen d'un adaptateur droit et court et d'un coude a 90° permet une installation comportant un degagement de 10.5 cm (4 po).

Installation clans une maison usinee ou mobile

1. L'installation DOlT _tre conforme a la norme Manufactured Home Construction and Safety Standard, titre 24 CFR,

article 32-80 (anciennement designee comme la

Federal Standard for Mobile Home Construction and

Safety, titre 24, HUD, article 280) ou a la norme CAN/ CSAZ240 MH.

2. La secheuse DOlT _tre evacuee vers I'exterieur (a I'air libre et non sous la maison mobile) avec une gaine

metallique ininflammable. La conduite metallique dolt posseder un diametre de 10,16 cm (4 po) et ne contenir

aucune obstruction. De preference, utilisez une conduite

metallique rigide.

3. Si la secheuse est evacuee par le plancher et que I'espace sous la maison mobile est cloisonne, le systeme

4. Reportez-vous aux sections precedentes de ce guide

5. Lots de I'installation d'une secheuse a gaz dans une

6. L'installateur DOlT ancrer (1) cette secheuse ou (2)la

d'evacuation DOlT seterminer a I'exterieur de la cloison et _tre fixe solidement a la structure de la maison.

relativement aux autres exigences d'evacuation importantes.

maison mobile, des dispositions doivent _tre prisespour permettre I'entree d'air d'appoint de I'exterieur. Cette installation ne dolt pas mesurer moins de deux fois la

surface de la bouche d'evacuation.

monter sur un socle au sol avec une trousse d'installation

de maison mobile, n° de piece 137067200.

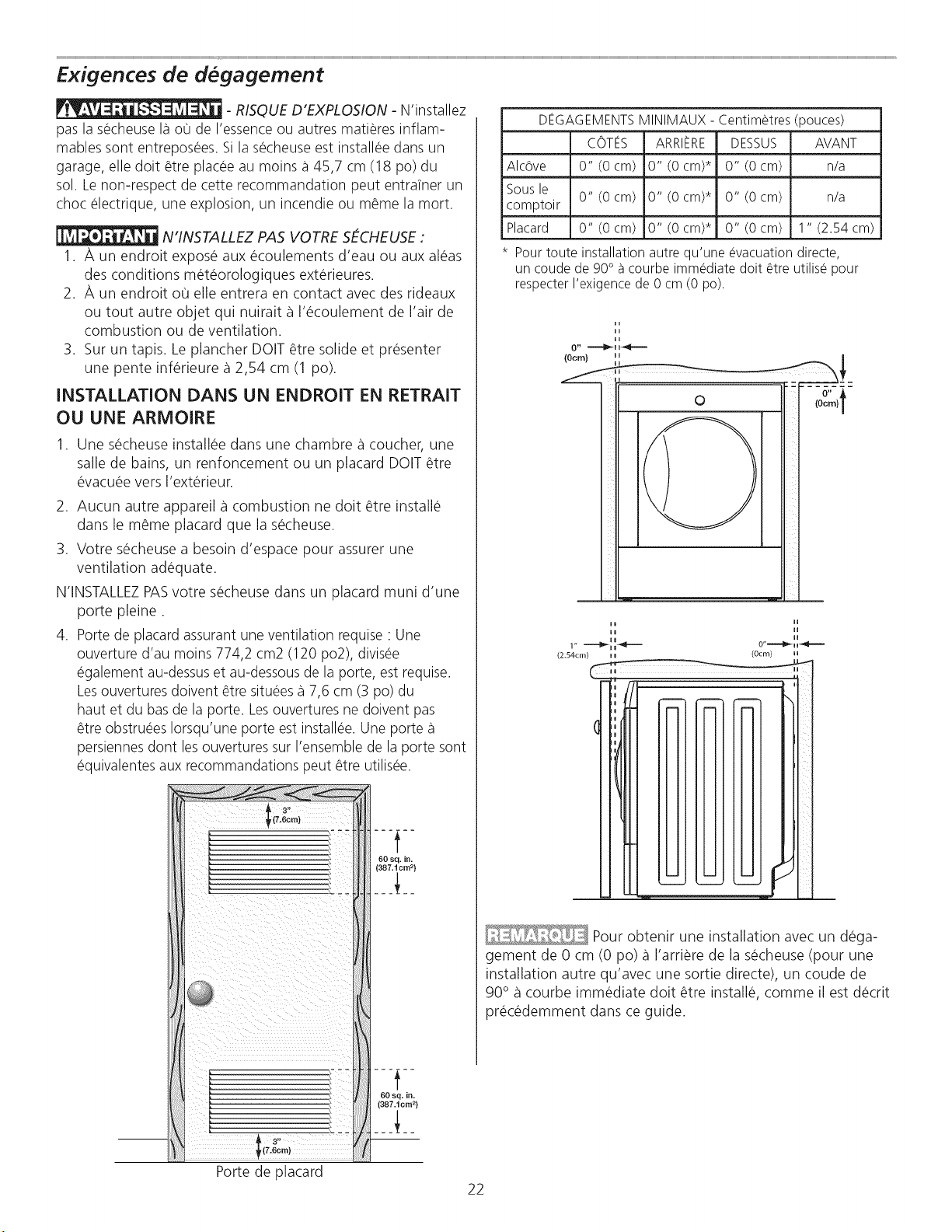

Exigences de degagement

- RISQUE D'EXPLOS!ON - N'installez

pas la secheuse la o0 de I'essenceou autres matieres inflam- mables sont entrepos@s. Si lasecheuse est install@ clansun garage, elle doit _tre plac@ au moins a45,7 cm (18 po) du sol. Le non-respect de cette recommandation peut entratner un choc electrique, une explosion, un incendie ou m_me la mort.

N'INSTALLEZ PAS VOTRE SE-CHEUSE:

1. A un endroit expose aux ecoulements d'eau ou aux aleas des conditions meteorologiques exterieures.

2. A un endroit o0 elle entrera en contact avec des rideaux ou tout autre objet qui nuirait a I'ecoulement de I'air de

combustion ou de ventilation.

3. Sur un tapis. Le plancher DOlT 6tre solide et presenter une pente inferieure a 2,54 cm (1 po).

INSTALLATION DANS UN ENDROIT EN RETRAIT OU UNE ARMOIRE

1. Une secheuse installee clans une chambre a coucher, une salle de bains, un renfoncement ou un placard DOlT _tre

evacuee vers I'exterieur.

2. Aucun autre appareil a combustion ne doit _tre installe clans le m_me placard que la secheuse.

3. Votre secheuse a besoin d'espace pour assurer une ventilation adequate.

N'INSTALLEZPASvotre secheuse clans un placard muni d'une

porte pleine.

4. Portede placard assurant uneventilation requise : Une ouverture d'au moins 774,2 cm2 (120 po2), divis@ egalement au-dessuset au-dessous de la porte, est requise.

Lesouvertures doivent _tre situeesa 7,6 cm (3 po) du haut et du basde laporte. Lesouvertures nedoivent pas

_tre obstru@s Iorsqu'une porte est install@. Une porte a

persiennesdont les ouvertures sur I'ensemble de la porte sont

equivalentes aux recommandations peut _tre utilis@.

DEGAGEMENTS MINIMAUX - Centimetres (pouces)

COTI_S ARRII_RE DESSUS AVANT

AlcOve 0" (0 cm) 0" (0 cm)* 0" (0 cm) n/a Sous le

comptoir

Placard 0" (0 cm) 0" (0 cm)* 0" (0 cm) 1" (2.54 cm)

Pour toute installation autre qu'une _vacuation directe, un coude de 90° a courbe immediate doit 6tre utilise pour respecter I'exigence de 0 cm (0 po).

0" (0 cm) 0" (0 cm)* 0" (0 cm) n/a

ii ii ii

0" ------€_1 a_l---_

(Ocm} 00 I

tOO

ii ii ii ii 10 ii

1" "--"!l_h i _1}---" 0"_"'€_1 r _''_

(2.54cm) i 0 (0cm) ii

_(7.6cm]

Porte de placard

60 sq. in.

(387.1 cm 2}

_::_s#:_ _:__::_ Pour obtenir une installation avec un dega- gement de 0 cm (0 po) a I'arriere de la secheuse (pour une installation autre qu'avec une sortie directe), un coude de

90° a courbe immediate doit @treinstalle, comme il est decrit pre@demment dans ce guide.

Dimensions de Finsta#ation de secheuse

_==== 48.25" (122.5cm)'

Avec {a porte

grande ouverte

30.5" (77.5cm)*

A part}r de _'avant de {a porte

_orsqu'eHe est ferrule

-_- 27.0" (68.5cm)

36.0"

(91.5cm)

51,25"

(130cm)

Alimentation

Secheuse autonome

sur _e p_ancher

P{ancher

en gaz I'arr{_re de I'appareil _ ga2

S_cheuse mont_e sur

{e sode optionne}

P{ancher

* Pour obtenir ces dimensions de profondeur minimales, {a s_chsuse doit _tre ventil_e tout 3.75"_

droit par I'arr{_re. L'utilisat{on d'un coude & 90 ° _ courbe immediate (vers la droite ou vers (9.5cm) le bas sur une s_cheuse autonome) n_cessite environ 2 cm (0.75 po) de profondeur de plus

pour I'installation. Les s_cheuses mont_es sur un socle ou autonomes mun{es d'un syst_me d'_vacuation de {'air vers {e haut requ{_rent environ 10.2 cm (4 po) de profondeur de p{us pour centre de I'_vent arr[_re

{'{nsta{iat{on. Les s_cheuses mont_es sur un soc{e ou autonomes munies d'un syst_me d'_vacuation vers la gauche n_cess{tent env{ron 3.75 cm (9.5 po) de profondeur de plus pour {'[nsta{{at{on. Les s_cheuses

mont_es sur un socle munies d'un syst_me d'_vacuat[on de {'air vers le bas requ[_rent environ 5.7 cm (2.25 po) de profondeur de plus pour I'instai{ation.

48.25" (122.5cm)' Avec {a porte {_._ 30.5" (77.5cm)* --_

grands ouverte { A partir de I'avant de {a porte

{orsqu'el{e est ferrule

_6,9"

(43cm)

_==== 13.50"==1=_

(34.5cm)

Du c6t_ jusqu'au

27.0'

(68.5cm)

A}}mentation

_lectdque

I'arr{_re de

la secheuse

Hauteur de {a {igne

centrale de I'_vent

artiste

i£9.2____)_

3.7" it

19.0"

(48cm)

_,limentation

_lectrique

{'artiSte de

la s_cheuse

Hauteur de la ligne

Alimentation en gaz

I'arri_re de I'appareil _ gaz

centrale de I'_vent

39"

(99cm)

* Pour obten{r ces dimens{ons de profondeur m{nimales, {a s&cheuse do{t _tre ventil&e tout dro{t par I'arri&re. L'utilisation d'un coude _ 90 ° _ courbe imm&diate

(oriente vers {a droite} necessite environ 0.75 po (2 cm) de prolondeur de plus pour I'instaHat[on. Les s_cheuses superposees mun[es d'un syst&me d'&vacuation de {'air vers le haut rsqu[&rent environ 4 po (10.2 cm) de profondeur de plus pour I'[nstaHat{on. Les s&cheuses superpos_es mun{es d'un syst&me d'&vacuation

de {'air vers le bas requ[&rent environ 2.25 po (6.5 cm) de profondeur de plus pour {'installation. Les s_cheuses superpos_es mun[es d'un syst&me d'&vacuation de {'air vers la gauche requi_rent environ 3.75 po (9.5 cm) de profondeur de plus pour I'[nstallat[on.

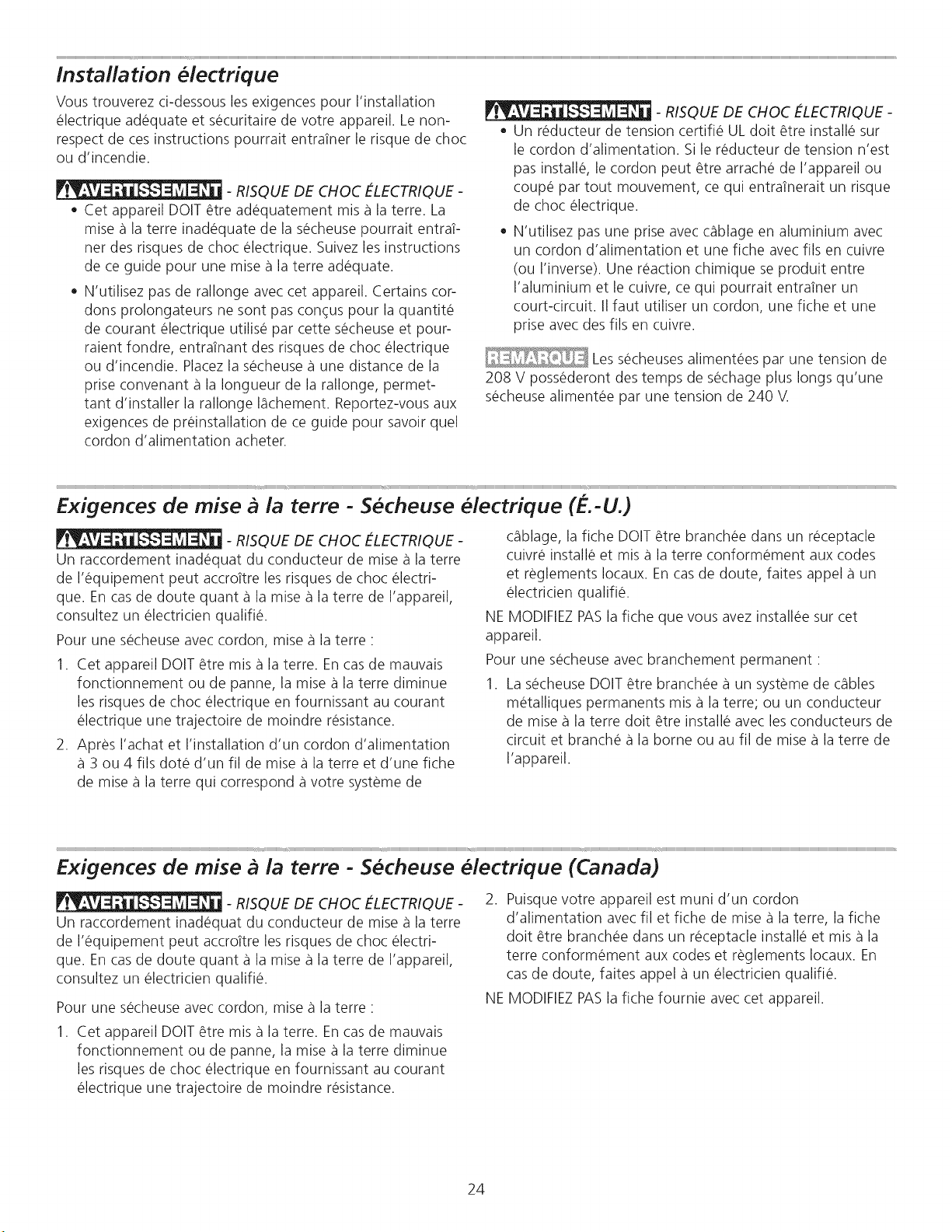

Installation electrique

Vous trouverez ci-dessous les exigences pour I'installation electrique adequate et securitaire de votre appareil. Le non- respect de ces instructions pourrait entratner le risque de choc

ou d'incendie.

- RISQUE DE CHOC ELECTRIQUE -

• Cet appareil DOlT _tre adequatement mis a la terre. La mise a la terre inadequate de la secheuse pourrait entrat- net des risques de choc electrique. Suivez les instructions de ce guide pour une mise a la terre adequate.

N'utilisez pas de rallonge avec cet appareil. Certains cor- dons prolongateurs ne sont pas concus pour la quantite de courant electrique utilise par cette secheuse et pour- talent fondre, entratnant des risques de choc electrique

ou d'incendie. Placezla secheuse a une distance de la prise convenant a la Iongueur de la rallonge, permet-

tant d'installer la rallonge I_chement. Reportez-vous aux exigences de preinstallation de ce guide pour savoir quel

cordon d'alimentation acheter.

Un reducteur de tension certifie UL dolt _tre insta% sur le cordon d'alimentation. Si le reducteur de tension n'est

pas installe, le cordon peut _tre attache de I'appareil ou coupe par tout mouvement, ce qui entratnerait un risque de choc electrique.

N'utilisez pas une prise avec c_blage en aluminium avec un cordon d'alimentation et une fiche avec ills en cuivre

(ou I'inverse). Une reaction chimique se produit entre I'aluminium et le cuivre, ce qui pourrait entratner un court-circuit. IIfaut utiliser un cordon, une fiche et une prise avecdes ills en cuivre.

Lessecheuses alimentees par une tension de 208 V possederont des temps de sechage plus longs qu'une secheuse alimentee par une tension de 240 V.

Exigences de mise b la terre - Secheuse electrique (E.-U.)

- RISQUE DE CHOC ELECTRIQUE -

Un raccordement inadequat du conducteur de mise a laterre de I'equipement peut accrottre les risques de choc electri- que. En cas de doute quanta la mise a la terre de I'appareil, consultez un electricien qualifie.

Pour une secheuse avec cordon, mise a la terre •

1. Cet appareil DOlT _tre mis a la terre. En casde mauvais fonctionnement ou de panne, la mise a la terre diminue

les risques de choc electrique en fournissant au courant

electrique une trajectoire de moindre resistance.

2. Apres I'achat et I'installation d'un cordon d'alimentation 3 ou 4 ills dote d'un fil de mise a laterre et d'une fiche

de mise a la terre qui correspond a votre systeme de

c_blage, la fiche DOlT _tre branchee dans un receptacle cuivre installe et mis a la terre conformement aux codes

et reglements Iocaux. En cas de doute, faites appel a un electricien qualifie.

NE MODIFIEZPASla fiche que vous avez installee sur cet appareil.

Pour une secheuse avec branchement permanent :

1. La secheuse DOlT _tre branchee a un systeme de c_bles metalliques permanents mis a la terre; ou un conducteur

de mise a la terre dolt _tre installe avec les conducteurs de circuit et branche a la borne ou au fil de mise a la terre de

I'appareil.

Exigences de mise b la terre - Secheuse electrique (Canada)

- RISQUE DE CHOC ELECTRIQUE - Un raccordement inadequat du conducteur de mise a laterre de I'equipement peut accrottre les risques de choc electri- que. En cas de doute quanta la mise a la terre de I'appareil, consultez un electricien qualifie.

Pour une secheuse avec cordon, mise a la terre :

1. Cet appareil DOlT _tre mis a la terre. En casde mauvais fonctionnement ou de panne, la mise a la terre diminue

les risques de choc electrique en fournissant au courant

electrique une trajectoire de moindre resistance.

2. Puisque votre appareil est muni d'un cordon d'alimentation avec filet fiche de mise a la terre, la fiche

dolt _tre branchee dans un receptacle insta% et mis a la terre conformement aux codes et reglements Iocaux. En cas de doute, faites appel a un electricien qualifie.

NE MODIFIEZPASla fiche fournie avec cet appareil.

Cet appareil est muni d'une fiche a trois broches (mise

la terre) pour assurer votre protection contre les chocs electriques. Cette fiche doit _tre branchee directement dans une prise a trois alveoles correctement mise a la

terre.

2. Lafiche doit _tre branchee dans un receptacle installe et mis a laterre conformement aux codes et reglements

Iocaux. En casde doute, faites appel a un electricien

qualifie.

N'ENLEVEZPASou ne coupez pas la broche de mise a laterre de cette fiche.

Connexion de gaz

Prise murale avec

raise_laterre

paset nemettez pas horsI

circuit labrochede mise I

la terre de cette fiche.l

Cordon _lectrique

muni d'une fiche _trois broches avec mise _ laterte

pas, n'enlevez%}

1. Retirez le capuchon d'expedition de la conduite de gaz I'arriere de I'appareil.

NE RACCORDEZPASla secheuse a une

alimentation en propane liquide sans avoir prealablement converti la soupape de gaz. Le necessaire de conversion au propane liquide doit @treinstalle par un technicien qualifie.

2. Branchez un tuyau semi-rigide ou approuve d'un diametre interieur de 1,27 cm (1/2 po) de la conduite d'alimentation

de gaz au tuyau de 0,96 cm (3/8 po) situe a I'arriere de

I'appareil. Utilisez un reducteur de 1,27 cm a 0,96 cm

(1/2 po a 3/8 po) pour effectuer le raccordement. Utilisez du ruban d'etancheite resistant a I'action corrosive des gaz

I'etat liquide a chaque raccord.

£COULEMENT

Robinet Raccord-

d'arr_t union

manuel _vasement

DU GAZ

Raccord-

union

_vasement

Tuyau d'entr6e

flexible

raccord6 _ I'arri_re

de la s_cheuse

3. Ouvrez le robinet d'arr_t dans la conduite d'alimentation de gaz pour permettre au gaz de s'ecouler dans le tuyau.

Attendez quelques minutes pour que le gaz s'ecoule dans

la conduite.

Robinet d'arr_t en position ouverte

4. Verifiez le systeme avecun manometre pour deceler toute fuite. Si vous n'avez pas de manometre, verifiez

les raccords en appliquant de I'eau savonneuse sur les

connexions.

- RISQUE D'EXPLOSION - Ne veri-

fiez JAMAIS la presence de fuites a I'aide d'une flamme nue.

La conduite d'alimentation doit _tre munie

d'un robinet d'arr_t approuve. Ce robinet doit _tre situe dans la m_me piece que la secheuse et place de maniere a _tre fa- cilement accessible. Ne bloquez pas I'acces au robinet d'arr_t de I'alimentation de gaz.

Connexion electrique (sauf au Canada) - cordon b 3 fils

Prise a 3 alv(_oles

(NEMA type 10-30R)

- RISQUE DE CHOC E-LECTRIQUE-

Le fait de ne pas debrancher I'appareil de sa source d'ali- mentation en electricite avant son entretien peut causer des

blessures, voire la mort.

1. Coupez I'alimentation a la prise.

2. Retirez lavis qui fixe le couvercle d'acces du hornier dans le coin inferieur du dos de la secheuse.

, Installez un reducteur de tension certifie UL conformement

aux instructions du fabricant de cordon d'alimentation ou de reducteur de tension dans I'orifice de cordon

d'alimentation sous le panneau d'acces. Ace moment, le reducteur de tension devrait _tre installe 13chement.

Passezun cordon de 30 A certifie UL NEMA 10-30 de type SRDT,NON BRANCHE, dans le reducteur de tension.

Fixez le fil neutre du cordon d'alimentation (ill du centre)

la borne centrale ARGENT du hornier. Serrezbien la vis.

6. Fixez lesdeux autres ills aux bornes externes en LAITON du hornier. Serrez bien les deux vis.

- RISQUE DE CHOC ELECTRIQUE -

N'effectuez pas de courbe soudaine, et ne pincez pas le ca- blage ou les conducteurs aux connexions.

7. Suivez les consignes du fabricant pour fixer solidement le reducteur de tension et le cordon d'alimentation.

8. Reinstallez le couvercle du panneau d'acces au hornier.

(ill du centre)

_ j._- Vis du panneau

__J -- Bloc de

__ branchement

_,,,,_ d'aco_s

(Borne en LAITON)

Fil neutre

(Borne en ARGENT)

Fil 1

(Borne en LAITON'

Mise _ la

terre interne (Vis VERTE)

Installez un

r#ducteur de

tension certifi_ UL icl

Fente de

r_cup#ration pour les vis des bornes

Si une vis de borne tombe pendant I'instal- lation du cordon, elle peut _tre recuperee dans la fente de recuperation sousle panneau d'acces.

N'ENLEVEZ PAS la mise

& la terre interne dans

un syst_me & trois ill!!

Borne

neutre

Si vous passezd'un systeme a quatre ills a un

systeme atrois ills, deplacez le fil de mise a la terre interne de la borne centrale du hornier a la vis VERTEa cote du hornier.

Connexion electrique (sauf au Canada) - cordon b 4 fils

Prise & 4 alveoles

(NEMA type 14-30R)

- RISQUE DE CHOC L-LECTRIQUE-

Le fait de ne pas debrancher I'appareil de sa source d'ali- mentation en electricite avant son entretien peut causer des blessures, voire la mort.

1. Coupez I'alimentation a la prise.

2. Retirez lavis qui fixe le couvercle d'acces du hornier dans le coin inferieur du dos de la secheuse.

3. Installez un reducteur de tension certifie UL conformement aux instructions du fabricant de cordon d'alimentation ou de reducteur de tension dans I'orifice

de cordon d'alimentation sous le panneau d'acces. 4, ce moment, le reducteur de tension devrait _tre installe I_chement.

4. Passezun cordon de 30 A certifie UL NEMA 14-30 de type SRDT,NON BRANCHE, dans le reducteur de tension.

5. Debranchez le fil de mise a la terre du faisceau electrique interne de la secheuse (NOIR)de la vis de mise a laterre

(VERTE)pres du hornier.

6. Fixez le fil de mise a la terre (VERT)du cordon d'alimentation a la caisseavec la vis de mise a la terre

(VERTE).Serrez bien la vis.

7. Deplacez le fil de mise a la terre du faisceau electrique interne (NOIR)au hornier et fixez-le avec le fil neutre du cordon d'alimentation (BLANC)a la borne centrale

ARGENTdu hornier. Serrez bien la vis.

8. Fixez lesills ROUGEet NOIR du cordon d'alimentation aux homes externes en LAITON du hornier. Serrez bien les deux vis.

- RISQUE DE CHOC ELECTRIQUE -

N'effectuez pas de courbe soudaine, et ne pincez pas le ca- blage ou les conducteurs aux connexions.

9. Suivez les consignes du fabricant pour fixer solidement le reducteur de tension et le cordon d'alimentation.

10. Reinstallez le couvercle du panneau d'acces au hornier.

-Fils neutres (Fils BLANCS)

_ _ Vis du panneau

_ _ d'aco_.s

_ _--z:_.Blocde

_ _-_" _4_ branchement

___f (Borne en LAITON) L _ Fil neutre

:____'_ (Borne an ARGENT)

"_: _ _ Borne en LAITON)

bn Fil 2

Mise & la

terre interne (Vis VERTE)

Installez un

r_ducteur de

tension certifi_ UL ici

Fente de

r_cup_ration pour ies vis des bornes

,,, Si une vis de borne tombe pendant I'instal- lation du cordon, elle peut _tre recuperee dans la fente de recuperation sousle panneau d'acces.

Dans un syst_me A 4 ills, branchez

le fil de mise & la terre interne (NOIR)_

zsur la borne neutre (ARGENT). ]

Vis de mise

Borne

neutre

Fil neutre

BLANC

Fil de mise

& laterre VERq

Fil d'alimentation

NOIR ou ROUGE

Fil d'ali-

T_entation NOIR ou

ROUGE

Installation (generale)

1. Branchez la conduite d'evacuation au systeme d'evacuation exterieur (reportez-vous aux pages 19 a 21).

L'utilisation d'un collier (piece A) de 10,2 cm (4 po) est

recommandee pour raccorder la secheuse au systeme d'evacuation. Utilisez du ruban metallique pour sceller les autres joints.

2. Faitesglisser soigneusement lasecheuse a son emplacement final. Reglez lespattes jusqu'a ce que la secheuse soit bien appuyee sur chacune d'entre elles.

Placez un niveau sur ledessus de la secheuse. Lasecheuse DOlT _tre de niveau et bien appuyee sur chacune des

pattes. Verifiez la stabilite de I'appareil en appuyant sur les

coins en altemance. Retirez et jetez le ruban de la porte.

Assurez-vous que I'alimentation electrique

est coupee au disjoncteur ou au bottler de fusibles avant de brancher le cordon d'alimentation dans une prise electrique.

3. Branchez le cordon d'alimentation a la prise electrique

mise a laterre.

4. Ouvrez I'alimentation electrique au disjoncteur ou au

bottler de fusibles.

5. Reportez-vous au Guide d'utilisation et d'entretien fourni avec la secheuse. II contient des renseignements tres utiles qui vous permettent d'economiser temps et argent.

6. Pour toute question relative a I'utilisation initiale, veuillez vous reporter a lasection <<Liste de verification >>de votre

Guide d'utilisation et d'entretien avant d'effectuer une

demande de service.

7. Laissezcesinstructions a proximite de la secheuse pour vous y reporter ulterieurement.

U schema electrique et une fiche techni-

que sont situes a I'interieur de la console de I'appareil,

mise_ ia terre

cou ozo,oolov

pas et ne mettez pas hors I circuit la broche de mise I

la terre de cette fiche. }

d'une fiche _troll

avecrnise_laterre

Instructions pour changer Pouverture de la Porte avec Fen tre

Figure 1

1. Ouvrez la Porte et enlevez les 4 bouchons d'en face oQon

trouve la charniere. Conservez toutes les pieces pour les utiliser posterieurement, & moins qu'on ne specifie le

contraire. (Figure 1). Note: Ayez des soins en enlevant les bouchons, pour ne pas abimer la peinture dans le Panneau

Frontal

Figure 4

5. Enlevez deux (2) vis de la poignee et deux (2) bouchons

de la Porte ; en prennant soin de ne pas doubler la peinture de la Porte. (Figure 4).

Figure 2

2. Detendez les quatre (4) vis qui tiennent la charniere au

Panneau Frontal. (Figure 2). Pour de meilleurs resultats, enlevez seulement une des vis. Enlevez ensuite les deux 7. Retirez la poignee loin du joint de la porte.

restants, entretemps prennez la porte fermement, pour eviter (Figure 5). qu'il tombe et cause des degats a la charniere, le Panneau

Frontal ou a la Porte. Apres avoir detendu les vis restantes, enlevez les completement.

7. Separez la porte externe du joint interne de la porte avec un couteau ou avec un tournevis plat. (Figure 6).

Figure 3

3. Placez la Porte, avec le c6te de la charniere vers le bas,

sur une serviette ou un matelas etroit, pour eviter qu'il soit double. Enlevez les quatre (4) vis restantes entre la

charniere et la porte. (Figure 3).

4. Enlevez quatre (4) vis du c6te de la Porte, oQ etait

installee la charniere.

Figure 5

Figure 6

Figure 7

8. Enlevez la vis qui fixe la lentille. (Figure 7).

Figure 8

9. en separant plusieurs des languettes de retenue et retirez

la lentille loin de I'anneau de transition. (Figure 8).

11.Montez&nouveaulalentille&I'anneaudetransitionavec lestrouspourinstallerlapoigneedanslec6tedroitde

I'assemblagedelaporte.PourI'ajustementapproprie, assurezqueleslanguettesderetenuedansI'anneaude

transitionsontsurlalentille.

Figure 11

12. Installez & nouveau la Porte externe au joint interne de la

porte. (Figure 11)

13. Installez quatre (4) vis pour tenir la charniere dans sa

nouvelle situation, en assurant que la charniere ait I'orientation correcte.

14. Installez quatre (4) vis dans les trous oQ etait soumise la

charniere.

15. Enlevez le contre de la charniere et jetez le aux ordures.

16. Enlevez le bouchon carte et installez-le dans le trou oQ

vous avez enleve le contre.

17. Installez le contre (meme qui est fourni dans la bourse

de la Litterature) dans le trou tombe juste, oQ vous avez enleve le bouchon.

Figure 9

Figure 12

18. Reinstallez de la poignee de la Porte, en faisant passer les protuberances d'assemblage de cette derniere, & travers

les trous dans le verre et I'annelle et en pla£;ant des vis travers le panneau interieur de la Porte et en les serrant

dans les protuberances de la poignee. (Figura 12).

19. En prenant la porte fermement de la partie superieure, mettez la pres de la cavite et iassurez vous d'aligner le trou

superieur de la charniere avec le trou superieur du Panneau Frontal. Une fois que vous avez commence a placer la

premiere vis, placez la deuxieme dans I'inferieur de la charniere. Quand tousles deux soient serres, installez les

Figure 10

10. Enlevez deux (2) bouchons de I'anneau de transition et 20. Installez quatre (4) bouchons dans les trous du Panneau

reinstallez au c6te precedent de la poignee. (Figures 9 et 10) Frontal, oQ etaient placees les charnieres a I'origine

autres deux vis.

Accessoires

SOCLE DE RANGEMENT ASSORTI

BlancPedestal-PIECEN° NLPWD15 Noir Pedestal-PIECEN° NLPWD15E

Un socle de rangement, concu expressement pour cette secheuse, peut 6tre utilise afin de soulever votre appareil, facilitant ainsi son utilisation. Le socle ajoute environ 38 cm (15 po) a votre secheuse, pour une hauteur totale de 130 cm (51.25 po).

NC:CESSAIRE DE SUPERPOSITION DE SECHEUSE

PIECEN° 13470060

Selon le modele que vous avez achete, il se peut qu'un necessaire pour superposer cette secheuse sur une laveuse

assortie ait ete inclus darts I'achat initial de votre secheuse. Si votre modele ne comprenait pas de necessaire de

superposition ou que vous en desirez un autre, il vous est possible d'en commander un.

NC:CESSAIRE DE CONVERSION AU GPL

PIECEN° PCK4200

Lessecheuses a gaz qui seront utilisees dans un endroit alimente par du propane liquide doivent recourir a un

necessaire de conversion avant I'installation.

TROUSSE D'INSTALLATION DE MAISON MOBILE

PIECEN° 137067200 Toute installation dans une maison mobile necessite I'utilisation d'une TROUSSED'INSTALLATIONDEMAISON

MOBILE.

Tout defaut d'utiliser les accessoiresfabriques

ou certifies par le fabricant pourrait entratner des blessures, des dommages aux biens ou a la secheuse.

€:TAGI=RE DE SI_CHAGE

PIECEN° 137067300

Selon le modele que vous avez achete, il se peut qu'une etagere de sechage ait ete incluse darts I'achat initial de votre secheuse. Si votre modele ne comprenait pas d'etagere de sechage ou que vous en desirez une autre, il vous est possible

d'en commander une.

CLE D'APPAREIL UNIVERSELLE

PIECEN° 137019200 UNE CLE D'APPAREILUNIVERSELLEest offerte pour faciliter le reglage des pieds de secheuse/laveuse/socle.

CRAYONS DE PEINTURE DE RETOUCHE

Crayonde retoucheBlanc- PIECEN° 5303321319 Crayonde retoucheNoir - PIECEN° 5304458932

Pieces de rechange • 1-800-944-9044 (au Canada 1-800-265-8352)

Si vous devez commander des pieces de rechange pour votre secheuse, communiquez avec le marchand qui vous a vendu votre appareil, composez le 1-800-944-9044 (au Canada 1-800-265-8352), ou visitez notre site Web I'adresse www.frigidaire.com, pour connattre le distributeur de pieces autorise Frigidaire le plus pres de chez vous.

tez tousles ills avant de lesdebrancher pendant I'entretien des commandes. Des erreurs de c_blage pourraient nuire au bon fonctionnement de I'appareil, et m_me _tre dangereu- ses.Verifiez le boa fonctionnement de I'appareil apres tout

entretien.

- RISQUE ELECTRIQUE - Etique-

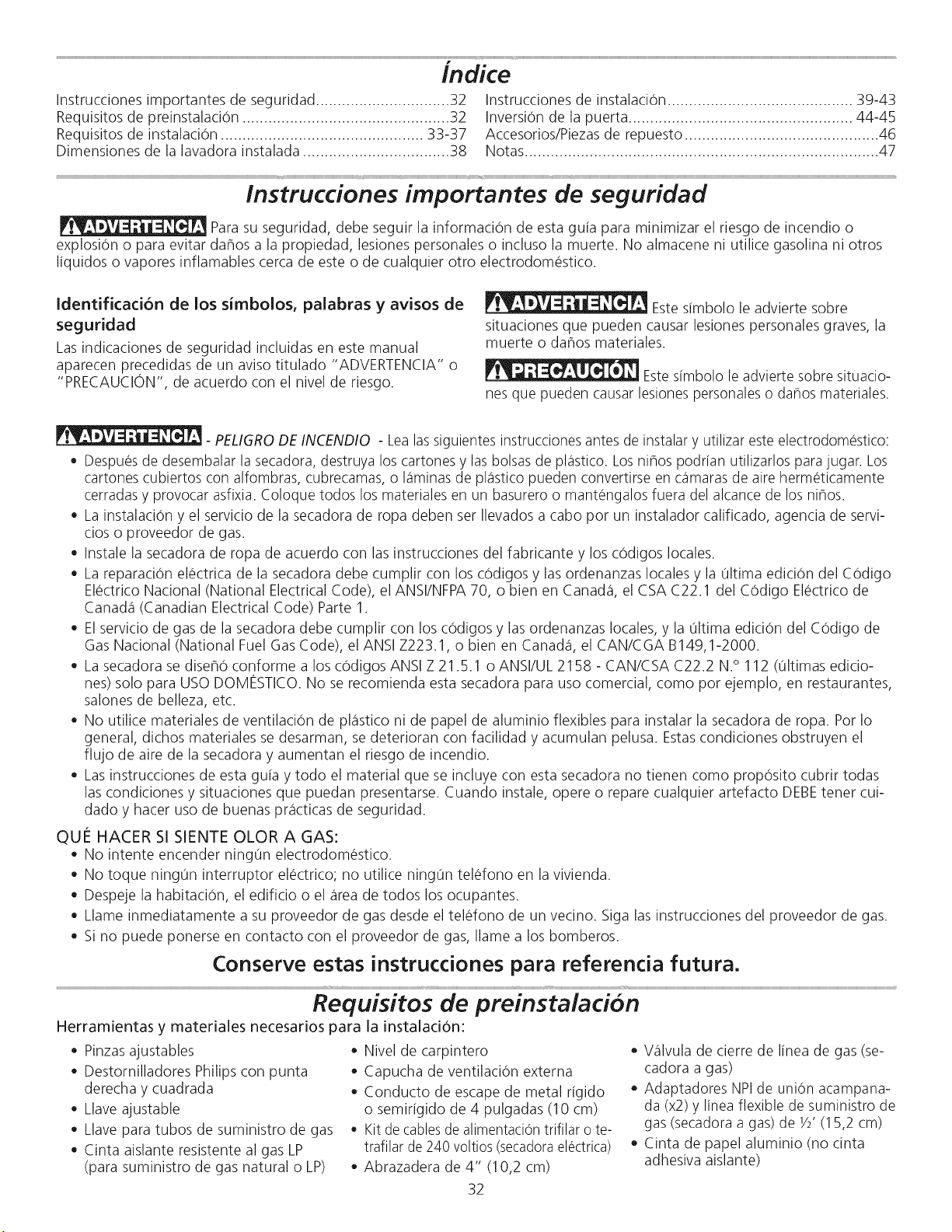

lndice

instrucciones importantes de seguridad ............................... 32

Requisitos de preinstalacion ................................................ 32

Requisitos de instalacion ............................................... 33-37

Dimensiones de la lavadora instalada .................................. 38

instrucciones de instalacion ........................................... 39-43

inversion de la puerta .................................................... 44-45

Accesorios/Piezas de repuesto ............................................. 46

Notas.................................................................................. 47

lnstrucciones importantes de seguridad

Parasu seguridad, debe seguir la informacion de esta guia para minimizar el riesgo de incendio o

explosion o para evitar da_os a la propiedad, lesiones personales o incluso la muerte. No almacene ni utilice gasolina ni otros liquidos o vapores inflamables cerca de este o de cualquier otto electrodomestico.

Identificaci6n de los simbolos, palabras y avisos de seguridad Lasindicaciones de seguridad incluidas en este manual

aparecen precedidas de un aviso titulado "ADVERTENCIA" o

"PRECAUCION", de acuerdo con el nivel de riesgo.

- PELIGRODEINCENDIO - Lealassiguientes instrucciones antes deinstalar y utilizar este electrodomestico:

• Despues de desembalar la secadora, destruya los cartones y las bolsasde pl_istico.Losni_os podrian utilizarlos para jugar. Los cartones cubiertos con alfombras, cubrecamas, o I_iminasde pl_isticopueden convertirse en c_imarasde aire hermeticamente cerradas y provocar asfixia. Coloque todos los materiales en un basurero o mantengalos fuera del alcance de los ni_os.

• La instalacion y el servicio de la secadora de ropa deben set Ilevados a cabo pot un instalador calificado, agencia de servi- cios o proveedor de gas.

• Instale la secadora de ropa de acuerdo con las instrucciones del fabricante y los codigos locales.

• La reparacion electrica de la secadora debe cumplir con los codigos y lasordenanzas locales y la ultima edicion del Codigo Electrico Nacional (National Electrical Code), el ANSI/NFPA70, o bien en Canada1,el CSA C22.1 del Codigo Electrico de

Canada1(Canadian Electrical Code) Parte 1.

• El servicio de gas de la secadora debe cumplir con los codigos y las ordenanzas locales, y la ultima edicion del Codigo de Gas Nacional (National Fuel GasCode), el ANSi Z223.1, o bien en Canada1,el CAN/CGA B149,1-2000.

• La secadora se dise_0 conforme a los codigos ANSi Z 21.5.1 o ANSI/UL 2158 - CAN/CSA C22.2 N.° 112 (ultimas edicio- nes) solo para USO DOMESTICO. No se recomienda esta secadora para uso comercial, como pot ejemplo, en restaurantes,

salones de belleza, etc.

• No utilice materiales de ventilacion de pl_istico ni de papel de aluminio flexibles para instalar la secadora de ropa. Pot Io general, dichos materiales se desarman, se deterioran con facilidad y acumulan pelusa. Estascondiciones obstruyen el flujo de aire de la secadora y aumentan el riesgo de incendio.

• Las instrucciones de esta guia y todo el material que se incluye con esta secadora no tienen como proposito cubrir todas las condiciones y situaciones que puedan presentarse. Cuando instale, opere o repare cualquier artefacto DEBEtenet cui- dado y hacer uso de buenas pr_icticas de seguridad.

QUI _ HACER SI SIENTE OLOR A GAS:

No intente encender ning0n electrodomestJco. No toque ning0n interruptor electrico; no utilice ning0n telefono en la vivienda. Despeje la habitacion, el edificio o el _ireade todos los ocupantes. Llame inmediatamente a su proveedor de gas desde el telefono de un vecino. Siga las instrucciones del proveedor de gas. Si no puede ponerse en contacto con el proveedor de gas, Ilame a los bomberos.

_Este simbolo le advierte sobre situaciones que pueden causar lesiones personales graves, la

muerte o da_os materiales. _Este simbolo le advierte sobre situacio-

nes que pueden causar lesiones personales o da_os materiales.

Conserve estas instrucdones para referenda futura.

Requisitos de preinstalacion

Herramientas y materiales necesarios para la instalaci6n:

• Pinzas ajustables

• Destornilladores Philips con punta derecha y cuadrada

• Llave ajustable

• Llave para tubos de suministro de gas

• Cinta aislante resistente al gas LP (para suministro de gas natural o LP)

• Nivel de carpintero

• Capucha de ventilacion externa

• Conducto de escape de metal rigido o semirigido de 4 pulgadas (10 cm)

• Kit de cablesde alimentaciOntrifilar o te- trafilar de 240 voltios (secadoraelectrica)

• Abrazadera de 4" (10,2 cm)

• V_ilvula de cierre de linea de gas (se- cadora a gas)

Adaptadores NPIde uni6n acampana- da (x2) y linea flexible de suministro de gas (secadora a gas) de 1/2'(15,2 cm)

Cinta de papel aluminio (no cinta adhesiva aislante)

Requisitos de! sistema electrico

Debido a posibles variaciones en el voltaje, no se recomienda utilizar esta secadora con electricidad generada a

partir de generadores a gas, solares, eolicos ni de ninguna otra clase que no sean los empleados pot su empresa de electri- cidad local.

Requisitos electricos de la secadora electrica:

CIRCUITO: circuito independiente individual de 30 amp. con fusibles de acci0n retardada o disyuntores. Use circuitos con

fusibles separados para la lavadora y lasecadora. NO haga funcionar una lavadora y una secadora en el mismo circuito.

SUMINISTROELECTRICO:trifilar o tetrafilar, 240 V, 1 fase, 60 Hz, corriente alterna.

A menos que haya sido fabricada para laventa enCanada1,estasecadoraest,1conectadaa tierra internamente a travesde un enlacea un conductor neutro. Laconexi0n a tierra atravesde{ neutro est,1prohibida para: (1)instalacionesde circuitos de bifurcaci0n nuevos;(2) casasrodantes; (3)vehiculos recreativos;y (4)_ireascuyasleyeslocalesno permiten la puestaa tierra atravesdel

neutro. RECEPTACULODELTOMACORRIENTE- recept_iculo NEMA 10-30 Ro NEMA 14-30 Rque debe estar ubicado en un lugar al

que pueda acceder el cable de alimentaci0n electrica cuando la secadora este instalada.

CONEXION A TIERRA:consulte "Requisitos de conexi0n a tierra" en la secci0n {nstalaci0n electrica. CABLE DE ALIMENTACION ELECTRICATRIFILAR (no

incluido)

Receptaculo trifilar

(tipo NEMA 10-30R)

La secadora DEBEemplear un cable de alimentaci0n electrica de 3 conductores tipo NEMA 10-30, SRDT calificado para CA minima de 240 voltios, 30 amp., con 3 conectores de terminal horquilla con extremos doblados

hacia arriba o de bucle cerrado y calificados para uso en secadoras de ropa. Paraobtener instrucciones sobre {a

conexi0n trifilar, consulte CONEXIONESELECTRICASPARA

UN SISTEMATRIFILAR.

Requisitos electricos de la secadora a gas:

CIRCUITO- Circuito individual de bifurcaci0n de 15 amp.,

correctamente polarizado y con conexi0n a tierra con fusible de retardo de 15 amp. o con interruptor autom_itico.

SUMINISTROELECTRICO:corriente alterna de 2 cables, con

conexi0n a tierra, 120 voltios, monof_isica, 60 Hz.

CABLEDEALIMENTACION ELECTRICA:la secadora est,1

equipada con un cable de alimentaci0n trifilar de 120 voltios.

CONEXION A TIERRA:consulte "Requisitos de conexi0n a tierra"

en la seccion Instalaci0n electrica.

CABLE DE ALIMENTAClON ELECTRICATETRAFILAR (no incluido)

Receptaculo tetrafilar

(tipo NEMA 14-30R)

La secadora DEBEemplear un cable de alimentaci0n electrica de 4 conductores tipo NEMA 14-30, SRDTo ST(segun se especifique) calificado para CA minima de 240 voltios, 30 amp., con 4 conectores de terminal

horquilla con extremos doblados hacia arriba o de bucle cerrado y calificados para uso en secadoras de ropa.

Para obtener instrucciones sobre {aconexi0n tetrafilar, consulte CONEXIONESELECTRICASPARAUN SISTEMA

TETRAFILAR.

Lassecadoras fabricadas para la venta en Canada1vie-

nen con un cable de alimentaci0n electrica tetrafilar (NEMA

14-30R) de flibrica.

Tomacorriente con

puesta a tierra

/'No corte, retire ni -'q

deshabilitelaclavijade

,_ conexi6natierra bajo

Coord6nel_<tricode3 davijas

npuestaatierra

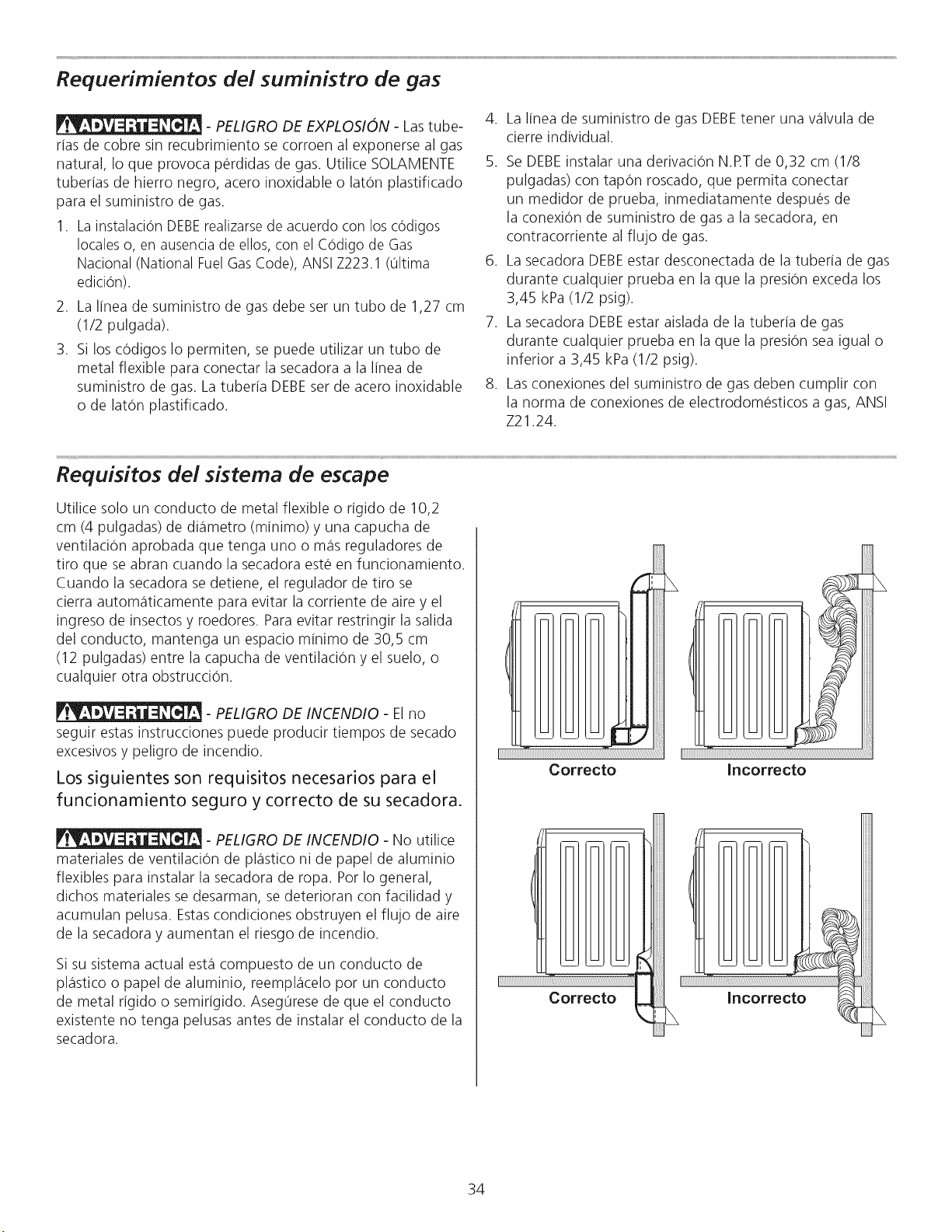

Requerimientos del suministro de gas

- PELIGRO DE EXPLOSION - Las tube- 4.

rias de cobre sin recubrimiento se corroen al exponerse al gas natural, Io que provoca perdiclas de gas. Utilice SOLAMENTE 5.

tuberias de hierro negro, acero inoxiclable o laton plastificaclo para el suministro de gas.

1. Lainstalacion DEBErealizarsede acuerdo con loscodigos localeso, en ausencia de ellos, con el Cocligo de Gas

Nacional (National FuelGasCode), ANSIZ223.1 (Oltima 6.

edicion).

2. La linea de suministro de gas clebe ser un tubo de 1,27 cm (1/2 pulgada). 7.

3. Si los codigos Io permiten, se puecle utilizar un tubo de

metal flexible para conectar la secaclora a la linea de suministro de gas. Latuberia DEBEser de acero inoxiclable 8. o de laton plastificaclo.

Requisitos del sistema de escape

Utilice solo un conducto de metal flexible o rigido de 10,2 cm (4 pulgadas) de diametro (minimo) y una capucha de ventilaci0n aprobada que tenga uno o mas reguladores de tiro que se abran cuando {a secadora este en funcionamiento. Cuando la secaclora se detiene, el regulador de tiro se cierra automaticamente para evitar {a corriente de aire y el ingreso de insectos y roeclores. Paraevitar restringir {a salida clel conducto, mantenga un espacio minimo de 30,5 cm (12 pulgadas) entre la capucha de ventilaci0n y el suelo, o cualquier otra obstrucci0n.

La {inea de suministro de gas DEBEtener una valvula de

cierre individual. Se DEBEinstalar una clerivaci0n N.RT de 0,32 cm (1/8

puigadas) con tap0n roscaclo, que permita conectar un meclidor de prueba, inmecliatamente clespues de la conexi0n de suministro de gas a la secadora, en

contracorriente al flujo de gas.

La secadora DEBEestar clesconectada de {a tuberia de gas durante cualquier prueba en la que la presi0n excecla los 3,45 kPa (1/2 psig).

La secadora DEBEestar aislaclade la tuberia de gas clurante cualquier prueba en la que la presi0n sea igual o

inferior a 3,45 kPa (1/2 psig).

Lasconexiones de{ suministro de gas cleben cumpiir con

la norma de conexiones de electroclomesticos a gas, ANSI Z21.24.

- PELIGRO DE INCENDIO - El no

seguir estas instrucciones puecle producir tiempos de secado excesivos y peligro de incendio.

Los siguientes son requisitos necesarios para el funcionamiento seguro y correcto de su secadora.

- PELIGRO DE INCENDIO - No utilice

materiales de ventilaci0n de plastico ni de pape{ de aluminio flexibies para instalar la secaclorade ropa. Pot Io general, dichos materiales se clesarman, se deterioran con facilidad y acumulan pelusa. Estasconcliciones obstruyen el flujo de aire de la secadora y aumentan el riesgo de incendio.

Si su sistema actual est,1compuesto de un conclucto de pbistico o papel de aluminio, reempbicelo por un conclucto de metal rigiclo o semirigiclo. Aseg0rese de que el conclucto existente no tenga pelusas antes de instalar el conclucto de la

secaclora.

iiiiiii iiiiiiiiiiiiiiiiiiiiiiiii!i_!_i_!_!_!_!_!_!_!_!_!_!_!_!_!_!_!_!_!_!_!_!_!_!_!_!_!_!_!_!_!_!_!_!_!_!_!_!_!_!_!_!_!_!_!_!_!_!_!_!_!_!_!_!_!_!_!_!_!_!_!_!_!_!_!_!_!_!_!_!_!_!_!_!_!_!_!_!_!_!_!_!_!_!_!_!_!_!_!_!_!_!_!_!_!_!_!_!_!_

Correcto

{ncorrecto

iii

Correcto

Incorrecto

Requisitos del sistema de escape (continuaci6n)

- PELIGRO DE INCENDIO - Una seca-

dora de ropa debe tenet ventilaci0n a{ exterior. No ventile {a secadora a una chimenea, pared, techo, _itico, pasajes entre pisos ni ning0n espacio oculto de {avivienda. Lassecadoras de ropa producen pelusa combustible. Si {asecadora no tiene ventilaci0n a{ exterior, algunas pelusas finas se expulsar_in en el _ireade lavanderia. La acumulaci0n de pelusa en cualquier _ireade la vivienda puede constituir un peligro sanitario y un riesgo de incendio.

La secadora debe estar conectada a un sistema de escape que termine en el exterior de {avivienda. Inspeccione la abertura de escape a{exterior con frecuencia y elimine cualquier acumulaci0n de pelusa en laabertura yen el _ireaque la

rodea.

- PELIGRO DE INCENDIO -

• No permita que materiales combustibles (pot ejemp{o: ropa, tapiceria/cortinas, pape{) entrenen contacto con

el sistema de escape. La secadora NO DEBEtenet escape a una chimenea, una pared, un techo ni ningun espacio cerrado de un edificio que pueda acumular pelusa y cons- tituir un peligro de incendio.

No bloquee los extremos de escape de{sistema de ven-

tilaci0n, ni utilice tornillos, remaches ni otros sujetadores que se extiendan hacia {a parte interna de{ conducto para ensamblar{o. Esposible que {a pelusa quede atrapada en el filtro, los tornillos o los remaches, Io que puede obstruir

la red de conductos y constituir un peligro de incendio,

asi como tambien aumentar los tiempos de secado. En {a salida de{ conducto a{exterior, utilice una capucha de ven- tilaci0n aprobada y selle todas {asuniones con cinta para conductos. Todos los accesorios macho para tubos DEBEN

instalarse teniendo en cuenta el flujo de aire.

- PELIGRO DE INCENDIO - Sise exce-

de la Iongitud del tubo del conducto o el n0mero de codos permitidos en las tabias de "LONGITUD MAXIMA", se pue- den acumular pelusas en el sistema de escape. Laobstrucci0n del sistema podria constituir un peligro de incendio, asi como aumentar los tiempos de secado.

¢h

Conducto de metal r[gido de 10,2 cm (4 pulgadas)

(recomendada)

LONGITUD MAXIMA

TIPO DECAPUCHA DEVENTILACION

0 19.5 m (64 pies)

1 15.9 m (52 pies) 2 13.5 m (44 pies) 3 9.8 m (32 pies) 4 9.5 m (28 pies)

4" aberturas de

(10,2 cm) ventilacibn

2.5"

(6,35 cm)

14.6 m (48 pies)

12.2 m (40 pies)

9.8 m (32 pies)

7.3 m (24 pies)

4.9 m (16 pies)

- PELIGRO DE INCENDIO -

No utilice material de ventilacion flexible de pbistico o

aluminio. Siva a instalar conductos de ventilaci0n semirrigidos, no

exceda una Iongitud de 8 pies (2,4 m).

Instale los accesorios macho en la direction

correcta:

CORRECTO INCORRECTO

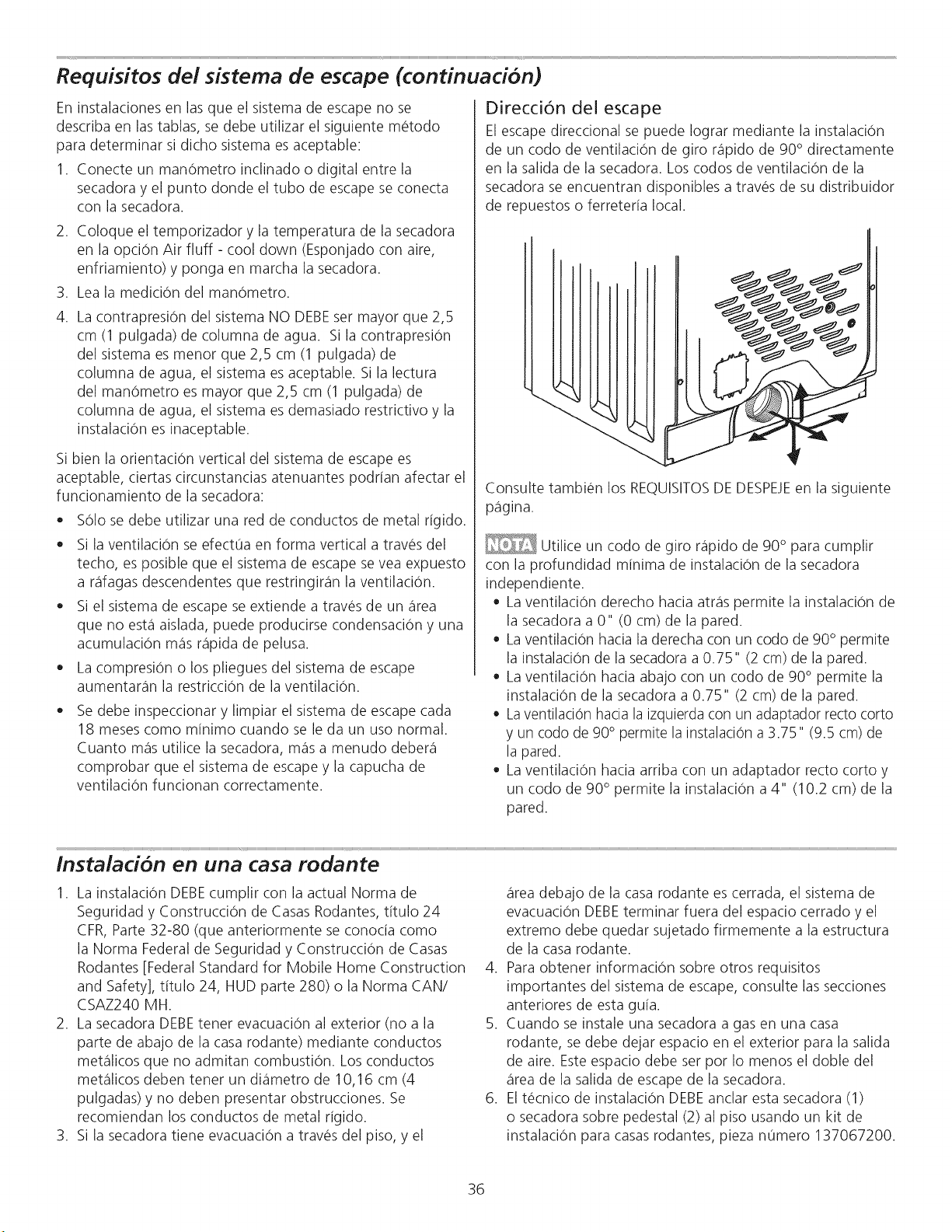

Requisitos del sistema de escape (continuacion)

En instalaciones en lasque el sistema de escape no se describa en las tablas, se debe utilizar el siguiente metodo para determinar si dicho sistema es aceptable:

1. Conecte un manometro inclinado o digital entre la secadora y el punto donde el tubo de escape se conecta

con la secadora.

Coloque el temporizador y la temperatura de la secadora en la opcion Air fluff - cool down (Esponjado con aire, enfriamiento) y ponga en marcha la secadora.

Lea la medicion del manometro.

La contrapresion del sistema NO DEBEser mayor que 2,5 cm (1 pulgada) de columna de agua. Sila contrapresion del sistema es menor que 2,5 cm (1 pulgada) de columna de agua, el sistema esaceptable. Si la lectura del manometro es mayor que 2,5 cm (1 pulgada) de columna de agua, el sistema esdemasiado restrictivo y la

instalacion es inaceptable.

Si bien la orientacion vertical del sistema de escape es aceptable, ciertas circunstancias atenuantes podrian afectar el

funcionamiento de la secadora:

• Solo se debe utilizar una red de conductos de metal rigido.

• Si la ventilacion se efectOa en forma vertical a traves del techo, es posible que el sistema de escape sevea expuesto

a r_ifagasdescendentes que restringir_in la ventilacion.

• Si el sistema de escape se extiende a traves de un _irea que no est_fiaislada, puede producirse condensacion y una acumulacion m_fisr_ipida de pelusa.

• La compresion o los pliegues del sistema de escape aumentar_in la restriccion de la ventilacion.

Se debe inspeccionar y limpiar el sistema de escape cada

18 mesescomo minimo cuando se le da un uso normal.

Cuanto m_fisutilice la secadora, m_fisa menudo deber_i comprobar que el sistema de escape y la capucha de

ventilacion funcionan correctamente.

Direcci6n del escape

El escape direccional se puede Iograr mediante la instalacion de un codo de ventilacion de giro r_ipido de 90° directamente

en la salida de la secadora. Los codos de ventilacion de la secadora seencuentran disponibles a traves de su distribuidor

de repuestos o ferreteria local.

Consulte tambien los REQUISITOSDEDESPEJEen la siguiente p_figina.

Utilice un codo de giro r_ipido de 90° para cumplir con la profundidad minima de instalacion de la secadora independiente.

• Laventilacion derecho hacia atr_is permite la instalacion de la secadora a 0" (0 cm) de la pared.

• Laventilacion hacia la derecha con un codo de 90° permite la instalacion de la secadora a 0.75" (2 cm) de la pared.

• Laventilacion hacia abajo con un codo de 90° permite la instalaci6n de la secadora a 0.7B" (2 cm) de la pared.

• Laventilation hacia laizquierda con un adaptador recto corto

y un codo de 90° permite la instalacion a3.75" (9.5 cm) de

la pared.

• Laventilacion hacia arriba con un adaptador recto corto y un codo de 90° permite la instalacion a 4" (10.2 cm) de la pared.

Instalacion en una casa rodante

1. La instalacion DEBEcumplir con la actual Norma de Seguridad y Construccion de Casas Rodantes, titulo 24 CFR, Parte 32-80 (que anteriormente seconocia como

la Norma Federal de Seguridad y Construcci6n de Casas Rodantes [Federal Standard for Mobile Home Construction

and Safety], titulo 24, HUD parte 280) o la Norma CAN/ CSAZ240 MH.

2. La secadora DEBEtener evacuacion al exterior (no a la parte de abajo de la casa rodante) mediante conductos met_filicosque no admitan combustion. Losconductos met_filicosdeben tener un di_imetro de 10,16 cm (4 pulgadas) y no deben presentar obstrucciones. Se recomiendan los conductos de metal rigido.

3. Si la secadora tiene evacuacion a traves del piso, y el

_ireadebajo de la casarodante es cerrada, el sistema de evacuacion DEBEterminar fuera del espacio cerrado y el extremo debe quedar sujetado firmemente a la estructura

de la casarodante.

4. Para obtener informacion sobre otros requisitos importantes del sistema de escape, consulte lassecciones

anteriores de esta guia.

5. Cuando se instale una secadora a gas en una casa rodante, se debe dejar espacio en el exterior para la salida

de aire. Este espacio debe ser por Io menos el doble del _ireade la salida de escape de la secadora.

6. Eltecnico de instalacion DEBEanclar esta secadora (1)

o secadora sobre pedestal (2) al piso usando un kit de

instalacion para casasrodantes, pieza numero 137067200.

Requisitos de despeje

- PELIGRO DE EXPLOSION - No insta-

le la secadora en el mismo lugar en el que haya o se alma- cene gasolina u otros productos inflamables. Si lasecadora se instala en un garaje, debe estar a una altura minima de 45,7 cm (18 pulgadas) por encirna del suelo. De Io contrario, podria producirse una explosion, un incendio, quemaduras o

incluso la muerte.

NO INSTALE LA SECADORA:

1. En una zona expuesta a la humedad o alas condiciones climaticas externas.

2. En un _ireaen la que este en contacto con cortinas, telas colgantes o cualquier otra cosa que pueda obstruir el flujo de aire de ventilacion y combustion.

3. Sobre una alfombra. El piso DEBEser firme con una pen- diente maxima de 2,54 cm (1 pulgada).

INSTALAClON EN UN NICHO O ARMARIO

1. Una secadora instalada en un dormitorio, baflo, nicho o armario, DEBEtenet ventilacion al exterior.

2. No sedebe instalar ningun otto artefacto de combustion en el mismo armario que la secadora a gas.

3. La secadora necesita espacio a su alrededor para que la ventilacion seaadecuada.

NO instale la secadora en un armario con puerta maciza.

4. Ventilacion requerida en la puerta del armario: Se necesita

un minimo de 774,2 cm2 (120 pulgadas2)de abertura, dividido en partes iguales en la parte superior e inferior de la puerta. Lasaberturas de ventilaci0n deben estar

ubicadas a 7,6 cm (3 pulgadas) de la parte superior e

inferior de la puerta. Esnecesario que las aberturas de aire no esten obstruidas al instalar una puerta. Se acepta

una puerta que tenga aberturas de ventilaci0n distribuidas

uniformemente en toda la superficie.

ESPAClOSMINIMOSPARALAINSTALACION:cm (pulgadas)

LATERALES

AIc6ve 0 cm (0") 0 cm (0") 0 cm (0") n/d

Sous

le comptoir

Placard 0 cm (0") 0 cm (0") 0 cm (0") __,54cm (1"'

* Para otra que no sea la ventilaciOn recta hacia atras, se debe

instalar un codo de ventilaciOn de giro rapido de 90° para Iograr una instalaciOn de 0 cm (0").

0 cm (0") 0 cm (0") 0 cm (0") n/d

ii ii

0" -----¢_m I_ _'_

(Ocm} aa

PARTE PARTE PARTE

TRASERA SUPERIOR DELANTERA

(Ocm}

0" t

II II II II II II

1" "='="_l o-_11=='=_ 0"-"""1_ u"_

(2.54cm) Io (Ocm) u

_ (7,6cm}

puerta del armario

60 sq. in.

(387.1 cm 2}

60 sq. in.

(387.1cm 2}

_/'s_T_ Para Iograr una instalacion con 0 cm (0") de despeje en la parte trasera de la secadora (para otra que no sea la ventilacion hacia atras), se debe instalar un codo de ventila- cion de giro rapido de 90° segun se describe anteriormente en esta guia.

Dimensiones de la secadora instalada

48.25" (122.5cm)* para destapar

abra la puerta

secadora [ndependiente

secadora colocada sobre

* Para obtener estas d{mens{ones m{nimas de profund{dad, {a secadora debe ser vent{{ada 3.75"_

derecho hacia atr_s. S} se usa un codo de giro r_p}do de 90 ° (hac{a {a derecha o hac}a abajo (9.5cm) en {a secadora independ{ente), se agregan aproximadamente 0.75" (2.0 cm) a {a profund{dad

de [nsta{aci6n. Si se odenta el escape de {a secadora independ{ente o sobre un pedesta{ hac{a arriba, {a profund{dad de insta{aci6n aumentar_ aproximadamente en 4" (10.2 cm). Si se or{enta e{ escape de la secadora {ndependiente o sobre un pedestal hac{a {a {zqu[erda, la profund}dad de

insta{ac{6n aurnentar_ aproximadamente en 3.75" (9.5 cm). S} se or[enta e{ escape de {a secadora sobre un pedestal hac}a abajo, {a profundidad de [nsta{aci6n aumentar_ aprox[madamente en 2.25" (5.7 cm).

_=== 48.25" (122.5cm)*

sobre el piso

{{nea del piso

pedesta{ opciona{

{{nea de{ piso

para destapar abra _a puerta {_ 30.5" (77.5cm)*

a{ frente de _a puerta cerrada

{

30.5" (77.5cm)* _

a{ frente de {a puerta cerrada

m _ m

51,25"

(130cm)

36.0"

(91.5cm)

tuberia de sumin}stro de gas en

{a parte

trasera de la

unidad de gas

16.9"

(43cm)

_- 27,0" --_'_

(68.5cm)

_p===

_P=== 13.50"===_

(34.5cm)

hac{a e{ centro de

_a ventHac}_n trasera

27,0'

(68.5cm)

surn}n{stro

e{_ctrico

en la parte trasera de

{a unidad

a{tura de {a

{{nea centra{

)ara

ventHaci6n trasera

19.5cm1

3.7" _i

19.0"

(48cm)

[

71.5"

(182cm)

tuber{a de

suministro de gas en _a parte

trasera de _a

_ m _ m B m

_ m _ m _ _

* Para obtener estas dimensiones minimas de profundidad, la secadora debe set venti{ada derecho hac[a atr_s. Si se usa un codo de 90 ° (hacia la derecha),

se agregan aproximadamente 0.75" (2 cm) a {a profundidad de insta{ac[6n. Si se orienta el escape de la secadora [nsta{ada sobre {a lavadora hacia arriba, la

profundidad de insta{aci6n aumentar_ aprox[madamente en 4" (10,2 cm). S{ se orienta e{ escape de la secadora [nsta{ada sobre {a lavadora hacia abajo, la profundidad de insta{aci6n aumentar_ aproximadamente en 2.25" (6.5 cm). Si se orienta e{ escape de la secadora [nsta{ada sobre {a lavadora hacia {a

izquierda, la profundidad de instalacibn aumentara aprox[madamente en 3.75" (9.5 crn).

unidad de gas

sum{nistro e{_ctr[co

en }a parte trasera de

{a unidad

_{tura de {a Hnea centra{

para ventilacibn

trasera

39"

(99cm)

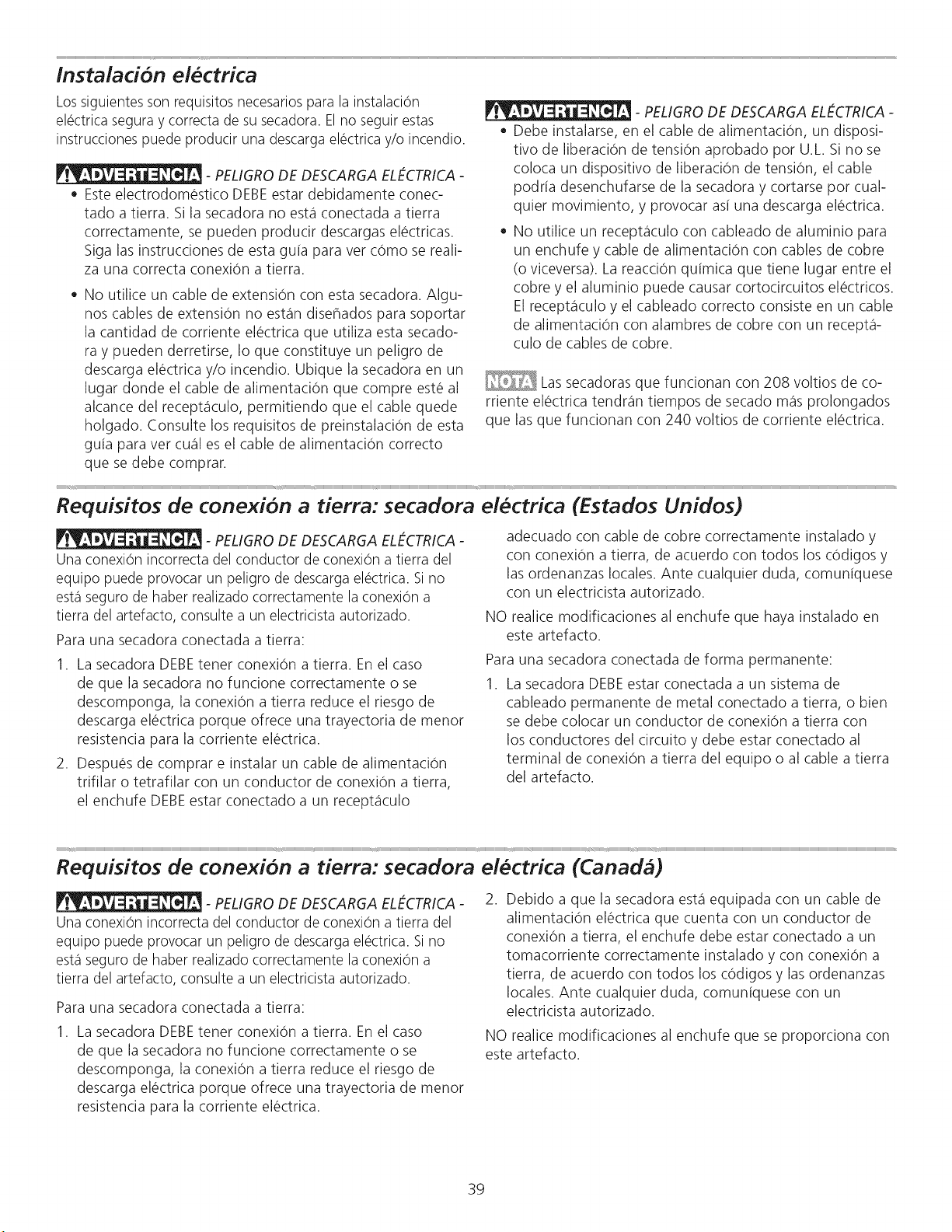

Instalad6n electrica

Lossiguientesson requisitos necesariospara lainstalacion electrica seguray correcta de su secadora. Elno seguir estas instrucciones puede producir una descargaelectrica y/o incendio.

- PELIGRODEDESCARGAELE-CTRICA-

Este electrodomestico DEBEestar debidamente conec- tado a tierra. Si la secadora no est,1conectada a tierra

correctamente, se pueden producir descargas electricas. Siga las instrucciones de esta guia para vet como se reali-

za una correcta conexion a tierra.

• No utilice un cable de extension con esta secadora. Algu- nos cables de extension no est_in disehados para soportar la cantidad de corriente electrica que utiliza esta secado- ray pueden derretirse, Io que constituye un peligro de

• Debe instalarse, en el cable de alimentacion, un disposi- tivo de liberacion de tension aprobado pot U.L. Si no se coloca un dispositivo de liberacion de tension, el cable podria desenchufarse de la secadora y cortarse pot cual- quiet movimiento, y provocar asi una descarga electrica.

• No utilice un recept_iculo con cableado de aluminio para un enchufe y cable de alimentacion con cables de cobre (o viceversa). La reaccion quimica que tiene lugar entre el cobre y el aluminio puede causar cortocircuitos electricos. El recept_iculo y el cableado correcto consiste en un cable de alimentacion con alambres de cobre con un recept_i-

culo de cables de cobre.

- PELIGRODEDESCARGAELECTRICA-

descarga electrica y/o incendio. Ubique la secadora en un lugar donde el cable de alimentacion que compre este al alcance del recept_iculo, permitiendo que el cable quede holgado. Consulte los requisitos de preinstalacion de esta

rriente electrica tendr_in tiempos de secado m_isprolongados que las que funcionan con 240 voltios de corriente electrica.

Lassecadoras que funcionan con 208 voltios de co-

guia para vet cu_iles el cable de alimentacion correcto que sedebe comprar.

Requisitos de conexi6n a tierra: secadora electrica (Estados Unidos)

- PELIGRODEDESCARGAELE-CTRICA-

Una conexiOnincorrecta del conductor de conexiOna tierra del equipo puede provocar un peligro de descargaelectrica. Si no

est,1seguro de haber realizado correctamente la conexiOna tierra delartefacto, consulte a un electricista autorizado.

Para una secadora conectada a tierra:

1. La secadora DEBEtenet conexion a tierra. En el caso de que la secadora no funcione correctamente o se

descomponga, la conexion a tierra reduce el riesgo de descarga electrica porque ofrece una trayectoria de menor

resistencia para la corriente electrica.

2. Despues de comprar e instalar un cable de alimentacion trifilar o tetrafilar con un conductor de conexi6n a tierra, el enchufe DEBEestar conectado a un recept_iculo

adecuado con cable de cobre correctamente instalado y con conexion a tierra, de acuerdo con todos los codigos y

lasordenanzas locales. Ante cualquier duda, comuniquese

con un electricista autorizado.

NO realice modificaciones al enchufe que haya instalado en

este artefacto.

Para una secadora conectada de forma permanente:

1. La secadora DEBEestar conectada a un sistema de cableado permanente de metal conectado a tierra, o bien

se debe colocar un conductor de conexion a tierra con

los conductores del circuito y debe estar conectado al

terminal de conexion a tierra del equipo o al cable atierra del artefacto.

Requisitos de conexi6n a tierra: secadora electrica (Canada)

- PELIGRODEDESCARGAELE-CTRICA-

Una conexiOnincorrecta del conductor de conexiOna tierra del equipo puede provocar un peligro de descargaelectrica. Si no

est,1seguro de haber realizado correctamente la conexiOna tierra delartefacto, consulte a un electricista autorizado.

Para una secadora conectada a tierra:

, Lasecadora DEBEtenet conexion a tierra. En el caso

de que la secadora no funcione correctamente o se descomponga, la conexion a tierra reduce el riesgo de descarga electrica porque ofrece una trayectoria de menor

resistencia para la corriente electrica.

Debido a que la secadora est,1equipada con un cable de

alimentacion electrica que cuenta con un conductor de conexion a tierra, el enchufe debe estar conectado a un

tomacorriente correctamente instalado y con conexion a tierra, de acuerdo con todos los c6digos y las ordenanzas

locales. Ante cualquier duda, comuniquese con un

electricista autorizado.

NO realice modificaciones al enchufe que se proporciona con este artefacto.

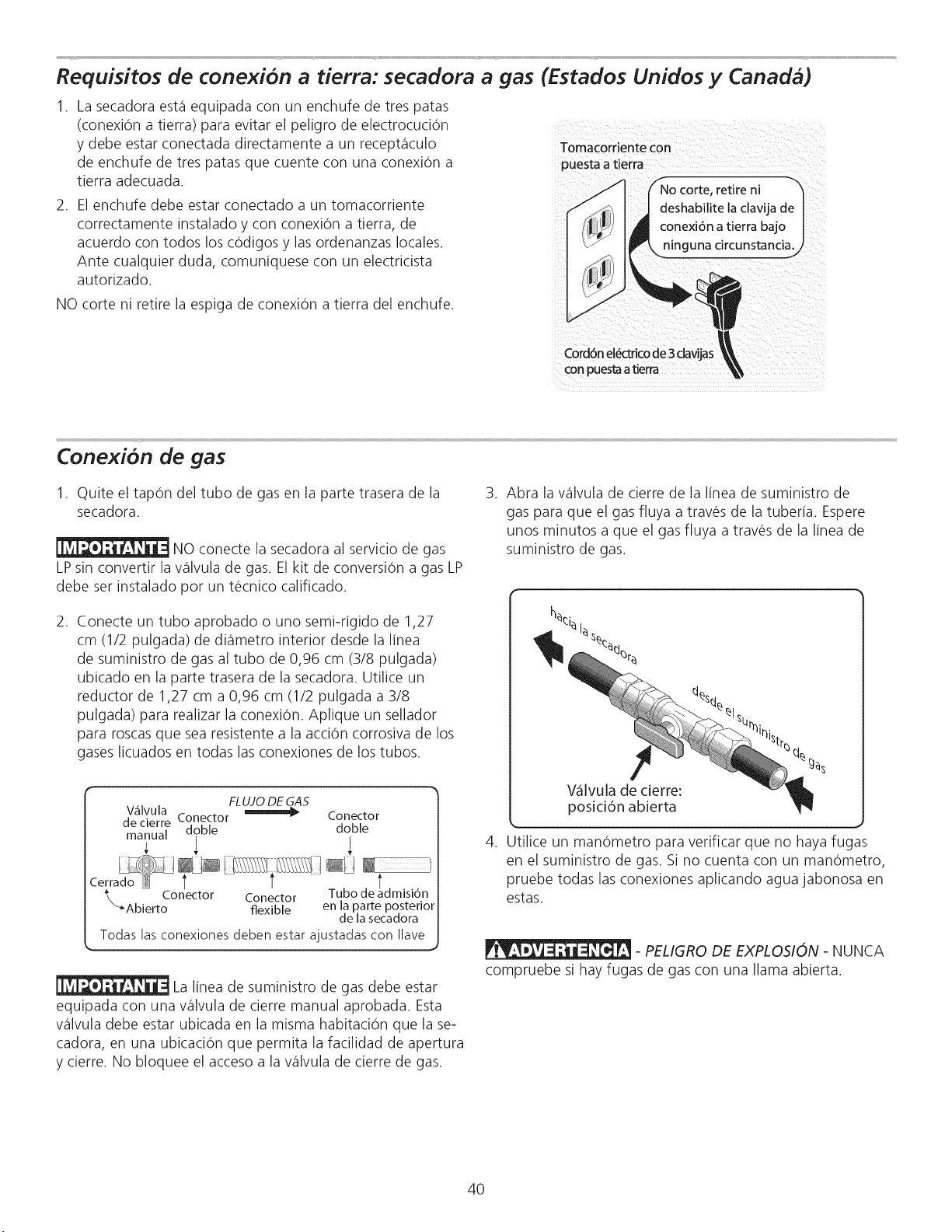

Requisitos de conexion a tierra: secadora a gas (Estados Unidos y Canada)

La secadora est,1equipada con un enchufe de tres patas (conexion a tierra) para evitar el peligro de electrocucion y debe estar conectada directamente a un recept_iculo de enchufe de tres patas que cuente con una conexion a

Tomacomente con puesta a tierra

tierra adecuada.

El enchufe debe estar conectado a un tomacorriente correctamente instalado y con conexion a tierra, de

acuerdo con todos los codigos y las ordenanzas locales•

No corte, retire m )

deshabilitelaclavijade / conexi6natierra bajo /

ninguna circunstancia. J

Ante cualquier duda, comuniquese con un electricista autorizado.

NO corte ni retire la espiga de conexion a tierra del enchufe.

Cord6n eLactrico de 3 davijas con puesta a tierra

Conexion de gas

1. Quite el tapon del tubo de gas en la parte trasera de la secadora.

NO conecte la secadora al servicio de gas LPsin convertir la wilvula de gas. El kit de conversion a gas LP debe ser instalado por un tecnico calificado.

Conecte un tubo aprobado o uno semi-rigido de 1,27 cm (1/2 pulgada) de dbimetro interior desde la linea de suministro de gas al tubo de 0,96 cm (3/8 pulgada)

ubicado en la parte trasera de la secadora. Utilice un reductor de 1,27 cm a 0,96 cm (1/2 pulgada a 3/8 pulgada) para realizar la conexion. Aplique un sellador para roscasque sea resistente a laacci6n corrosiva de los

gases licuados en todas lasconexiones de los tubos.

Wilvula

de cierre Conector Conector

manual doble doble

FLUJO DE GAS

Conector Tubo de admisi6n

flexible en la parte posterior

de la secadora

Todaslasconexiones deben estar ajustadascon Ilave

La linea de suministro de gas debe estar equipada con una wilvula de cierre manual aprobada. Esta

wilvula debe estar ubicada en la misma habitacion que la se- cadora, en una ubicacion que permita la facilidad de apertura y cierre. No bloquee el acceso a la wilvula de cierre de gas.

3. Abra la wilvula de cierre de la linea de suministro de gas para que el gas fluya a traves de la tuberia. Espere

unos minutos a que el gas fluya a traves de la linea de

suministro de gas.

V_ilvula de cierre:

posici6n abierta

4. Utilice un manometro para verificar que no haya fugas en el suministro de gas. Sino cuenta con un manometro,

pruebe todas lasconexiones aplicando agua jabonosa en

estas.

- PELIGRO DE EXPLOSION - NUNCA

compruebe si hay fugas de gas con una llama abierta.

Conexion electrica (fuera de Canada): trifilar

Recept_iculo trifilar

(tipo NEMA 10-30R)

- PELIGRODEDESCARGAELE-CTRICA-

El no desconectar el suministro electrico antes de realizar cualquier reparacion puede ocasionar lesiones personales o

incluso la muerte.

1. Desconecte el suministro electrico del tomacorriente.

Extraiga el tornillo que sujeta la cubierta de acceso del bloque terminal que se encuentra en laesquina inferior de la parte trasera de la secadora.

Instale un dispositivo de liberacion de tension aprobado pot U.L., de acuerdo con las instrucciones relativas al cable de alimentacion/dispositivo de liberacion de

tension del fabricante, en el orificio de entrada del cable de alimentacion debajo del panel de acceso. Eneste

momento, el dispositivo de liberaci0n de tension debe estar holgadamente en su lugar.

Paseun cable de alimentaci6n aprobado pot U.L. DESENCHUFADO,de 30 amp. tipo NEMA 10-30, SRDTa traves del dispositivo de liberacion de tension.

Conecte el conductor neutro (cable del centro) del cable de alimentacion alterminal PLATEADOdel centro del

bloque terminal. Ajuste el tornillo con firmeza.

Conecte los dos conductores externos restantes del cable de alimentacion alos terminales externos de color LATON

del bloque terminal. Ajuste los dos tornillos con firmeza.

_ _ cubierto

_------ _J_f, de acoeso

_Z Tablerode

.... (terminal de

Tornillo de

(termbal de

LATON)

Neutro

(terminal

PLATEADA)

Lfnea 1

LATON)

ConnexiOn

tierra interna

(tornillo VERDE)

Instale aquf un

dispositivo de

liberaciOn de tension

aprobado por U.L

Ranura de

recuperaci0n de

tornillos del terminal

Si un tornillo del terminal se cae durante la instala- cion del cable, se puede recuperar en la ranura de recupe- racion de tornillos del terminal que se encuentra debajo del panel de acceso.

- PELIGRODEDESCARGAELE-CTRICA-

No forme un _ingulo agudo con el cableado/conductor, ni los doble en el punto de conexion.

7. Siga las pautas del fabricante para sujetar firmemente el dispositivo de liberacion de tension y el cable de

alimentaci0n.

8. Vuelva a instalar la cubierta del bloque terminal.

Paramover la secadora desde un sistema

tetrafilar e instalarla en un sistema trifilar, mueva la conexion a tierra interna del terminal central nuevamente hacia el

tornillo VERDEque se encuentra junto al bloque terminal.

iNO retire la conexiOn

interna a tierra

en los sistemas trifilares!

Terminal

neutro

Conexion electrica (fuera de Canada): tetrafilar

Receptaculo tetrafilar

(tipo NEMA 14-30R)

- PELIGRODEDESCARGAELE-CTRICA-

El no desconectar el suministro electrico antes de realizar cualquier reparacion puede ocasionar lesiones personales o

incluso la muerte.

Desconecte el suministro electrico del tomacorriente.

Extraiga el tornillo que sujeta la cubierta de acceso del bloque terminal que se encuentra en laesquina inferior de la parte trasera de la secadora.

Instale un dispositivo de liberacion de tension aprobado pot U.L., de acuerdo con las instrucciones relativas al cable de alimentacion/dispositivo de liberacion de

tension del fabricante, en el orificio de entrada del cable de alimentacion debajo del panel de acceso. Eneste

momento, el dispositivo de liberaci0n de tension debe estar holgadamente en su lugar.

Paseun cable de alimentacion aprobado pot U.L. DESENCHUFADO,de 30 amp. tipo NEMA 14-30, SRDTo STa traves del dispositivo de liberacion de tension.

Desconecte el cable interno (NEGRO)de conexion a tierra que integra el enchufe preformado de la secadora del

tornillo de conexion a tierra (VERDE)que est,1junto al bloque terminal.

Conecte el cable de conexion a tierra (VERDE)del cable de alimentacion al gabinete utilizando el tornillo (VERDE) de conexion a tierra. Ajuste eltornillo con firmeza.

Mueva el cable interno (NEGRO)de conexi6n a tierra que integra el enchufe preformado de la secadora al bloque terminal y conectelo junto con el conductor neutro (BLANCO) del cable de alimentacion al terminal PLATEADOdel centro del bloque terminal. Ajuste el

tornillo con firmeza.

Conecte los conductores ROJOy NEGROdel cable de alimentacion a los terminales externos de color LATON

del bloque terminal. Ajuste los dos tornillos con firmeza.

_,_,:_' Si un tornillo del terminal se cae durante la instala- cion del cable, se puede recuperar en la ranura de recupe- racion de tornillos del terminal que se encuentra debajo del panel de acceso.

f1._ _---J terminales

Mueva el cable de conexiOn

interna a tierra (NEGRO) al

terminal del neutro (PLATEADO)'_'_h

para los sistemae tetrafilares.

. z _ ._, Cable BLANCO

Tornillo VERDE "',

de conexiOn

a tierra

--Neutro (cable BLANCO)

_ _ cubierto

_ de acceso

Tornillo de

Tablero de

Lfnea 2

(terminal de

LATON)

Neutro

(terminal

PLATEADA)

Lfnea 1

(terminal de

LATON)

ConnexiOn

tierra interna

(tornillo VERDE)

Instale aquf un

dispositivo de

liberaciOn de tension

aprobado por U.L.

Ranura de

recuperaci0n de

tornillos del terminal

Terminal

neutro

- PELIGRODEDESCARGAELE-CTRICA-

No forme un _ingulo agudo con el cableado/conductor, ni los doble en el punto de conexion.

9. Siga las pautas del fabricante para sujetar firmemente el dispositivo de liberacion de tension y el cable de

alimentaci0n.

10. Vuelva a instalar la cubierta del bloque terminal.

Cable VERDE Cable de

de conexiOn _limentaciOn

a tierra o ROJO

Cable de

alimentaciOn

NEGRO o ROJO

Instalad6n general

1. Conecte el tubo de escape al sistema de escape exterior (consulte las p_iginas34 a 36). Serecomienda usar una abrazadera (pieza A) de 4" (10,2 cm) para conectar las secadora al sistema de ventilaci0n de escape. Utilice cinta de papel de aluminio para sellar las dem_is uniones.

2. Deslice la secadora a su posici0n final cuidadosamente. Ajuste una o varias de las patas de la secadora hasta que se encuentre firme sobre lascuatro patas. Coloque un

nivel en la parte superior de la secadora. La secadora DEBE estar nivelada y firme sobre las cuatro patas. Presione las distintas esquinas para asegurarse de que la secadora est,1 estabilizada. Retire y deseche la cinta de la puerta.

Revisela caja del interruptor autom_itico/

fusibles para asegurarse de que la electricidad este desconec- tada antes de conectar el cable de alimentaci0n altomaco-

rriente.

3. Conecte el cable de alimentaci0n a un tomacorriente con conexi0n a tierra.

4. Conecte la electricidad desde la caja del interruptor autom_itico/fusi hies.

5. Consulte la Guia de uso y cuidado que se proporciona con

la secadora. Dicha guia contiene informaci0n 0til y valiosa

que le ahorrar_i tiempo y dinero.

6. Si tiene alguna pregunta durante el funcionamiento inicial,

repase la "Lista de control para evitar el servicio tecnico"

de su Guia de uso y cuidado antes de Ilamar al servicio tecnico.

7. Guarde estas instrucciones cerca de la secadora para

referencia futura.

Dentro de la consola de la secadora, encontrar_i una

hoja de informaci6n tecnica y un diagrama de cableado.

puesta a tierra

deshabilite la davija de

ninguna circunstancia.

Cord6nei_tricc

con puesta a fierra

Instrucciones para cambiar la apertura de la Puerta sin Ventana:

Figure 1

1. Abra la Puerta y quite los 4 tapones de enfrente a donde

se encuentra la bisagra. Conserve todas las piezas para utilizarlas posteriormente, a menos que se especifique Io

contrario. (Figura 1). Nota: Tenga cuidado al quitar los

tapones, para no dan~at la pintura en el Panel Frontal.

Figure 4

5. Quite dos (2) tornillos de la manija y dos (2) tapones de la Puerta; teniendo cuidado de no rayar la pintura de la Puerta.

(Figura 4).

Figure 2

2. Afloje los cuatro (4) tornil{os que sujetan la bisagra al

Panel Frontal. (Figura 2). Para mejores resultados, quite solo uno de los tomillos. Luego quite los dos restantes,

mientras sujeta la puerta firmemente, para evitar que caiga y cause un dan~o a la bisagra, a{ Panel o a la Puerta.

Despues de aflojar los tornil{os restantes, proceda a quitarlos completamente.

Figure 3

3. Coloque la Puerta, con el lado de la bisagra hacia abajo,

sobre una toalla o colchoneta, para evitar que se raye. Quite los cuatro (4) tornil{os restantes entre la bisagra y la puerta.

(Figura 3).

Figure 5

6. Retire la manija lejos de{ ensamble de la puerta. (Figura 5).

Figure 6

7. Separe la puerta externa del ensamble interno de la puerta con un cuchil{o o con un destornil{ador piano.

(Figura 6).

4. Quite cuatro (4) tornillos del lado contrario de la puerta,

donde estaba montada la bisagra.

Figure 7

8. Quite el tornillo que fija la lente. (Figura 7).

Figure 8

9. Desuniendo varias deqas lengOetas de retenci6n y retire

la lente lejos del anillo de transici6n. (Figura 8).

11.Vuelvaamontarlalentealanillodetransici6nconlos

agujerosparainstalarlamanijaenelladoderechodel montajedelapuerta.Paraelajusteapropiadoasegureque

laslengOetasderetenci6nenelanillodetransici6nest_n encimadelalente.

Figure 11

12. Vuelva a instalar la Puerta externa al ensamble interno de la puerta. (Figura 11)

13. Instale cuatro (4) tornillos que fijan la bisagra al ensamble de la Puerta en la nueva Iocalizaci6n, asegurase

de colocar la bisagra en la orientaci6n correcta.

14. Instale cuatro (4) tornillos en los agujeros que sujetaban la bisagra.

15. Quite la contra y deseche.

16. Quite el tapon cuadrado y reinst_lese en el agujero donde estaba la contra.

17. Instale la contra (mismo que se proporciona en la bolsa de la Literatura) en el agujero cuadrado, en donde quito el

tapon.

Figure 9

Figure 10

10. Quite dos (2) tapones del anillo de transici6n y

reinst_lese en lado anterior de la manija. (Figuras 9 y 10)

Figure 12

18. Re-instale la manija de la Puerta, haciendo pasar los pernos de montaje de la misma, a traves de los agujeros en

el vidrio y anillo y colocando tornillos a traves del panel interior de la Puerta y apretandolos en los pernos de la

manija. (Figura 12).

19. Tomando la puerta firmemente de la parte superior, coloquela cerca del hueco y asegurese de alinear el agujero

superior de la bisagra con el agujero superior del Panel Frontal. Una vez que inicia el ensamble del primer tornillo,

coloque el segundo en el inferior de la bisagra. Cuando ambos esten apretados, instale los otros dos tornillos.

20. Instale cuatro (4) tapones en los agujeros del Panel Frontal, donde estaban colocadas las bisagras

originalmente.

Accesorios

PEDESTAL DE ALMACENAMIENTO CONCORDANTE

Pedestalde color blanco- P/NNLPWD15

Pedestalde color negro- P/NNLPWD15E Un accesorio de pedestal de almacenamiento, especialmente diseflado para esta secadora, se puede utilizar para elevar la unidad y facilitar su uso. Dicho pedestal agregar_i aproximadamente 38 cm (15 pulgadas) a la altura de su unidad para una altura total de 130 cm (51.25 pulgadas).

KIT DE SECADORA PARA CENTRO DE LAVADO

PiezaNo.. 134700600

Dependiendo del modelo que haya comprado, es posible que esta secadora incluya un kit para instalarla sobre la lavadora correspondiente. Siel modelo que adquirio no incluye un kit de instalacion sobre la lavadora o desea un kit diferente, puede pedir uno.

KIT DE CONVERSION A GAS LP

PiezaNo..PCK4200

Lassecadoras a gas disefladas para el uso en lugares con suministro de LPrequieren utilizar un kit de conversion antes

de la instalaci0n.

KIT DE INSTALACION EN UNA CASA RODANTE

PiezaNo..137067200 La instalacion en una casa rodante requiere utilizar el KITDE

INSTALACION EN UNA CASA RQDANTE.

El no utilizar accesorios fabricados (o

aprobados) por el fabricante puede ocasionar lesiones perso- nales, daflos a la propiedad o daflos a la secadora.

?.00',

S.00,,

REJILLA DE SECADO

PiezaNo.. 1370067300

Dependiendo del modelo que haya comprado, es posible que esta secadora incluya una rejilla de secado. Si el modelo que adquirio no incluye una rejilla de secado o desea una rejilla adicional, puede pedir una.

LLAVE UNIVERSAL PARA ELECTRODOMESTICOS

PiezaNo..137019200 Tambien puede pedir una LLAVEUNIVERSALPARA

ELECTRODOMESTICOSpara ayudarlo a ajustar las patas de las secadoras, lavadoras o pedestales.

MARCADORES DE PINTURA DE RETOQUE

Marcadorde retoque de pintura blanca- PiezaN° 5303321319

Marcadorde retoquede pinturanegra- PiezaN° 5304458932

Piezas de repuesto: 1-800-944-9044 (en Canada 1-800-265-8352)

Si su secadora necesita piezas de repuesto, comuniquese con el sitio donde laadquirio, Ilame al 1-800-944-9044 (en Canada 1-800-265-8352) o visite nuestro sitio web en www.frigidaire.com para ponerse en contacto con la distribuidora autorizada de repuestos Frigidaire mas

cercana a su domicilio.

Cuando se reparen los controles, rotule todos los cables antes de desconectarlos. Loserrores de cableado pueden producir un funcionamiento incorrecto y peligroso. Verifique que el funcio- namiento es correcto despues de realizar las reparaciones.

- PELIGRODEDESCARGAELE-CTRICA-

Notes Remarques Notas

Frigidaire GLGQ2170KE0, GLGQ2170KS0 Installation Guide

Specifications and Main Features

Frequently Asked Questions

User Manual
