Frigidaire GLGQ2170KE, 137135100B User Manual

Download

Installation Instructions

Gas & Electric Dryer

Instructions d’Installation

Sécheuse à Gaz ou Électrique

Instrucciones de Instalación

Secadora a Gas y Eléctrica

www.frigidaire.com P/N 137135100B (0903)

Table of Contents

Important Safety Instructions ................................................2

Pre-installation Requirements ................................................2

Installation Requirements .................................................. 3-7

Installed Dimensions .............................................................8

Installation Instructions ................................................... 9-13

Reversing door .............................................................. 14-15

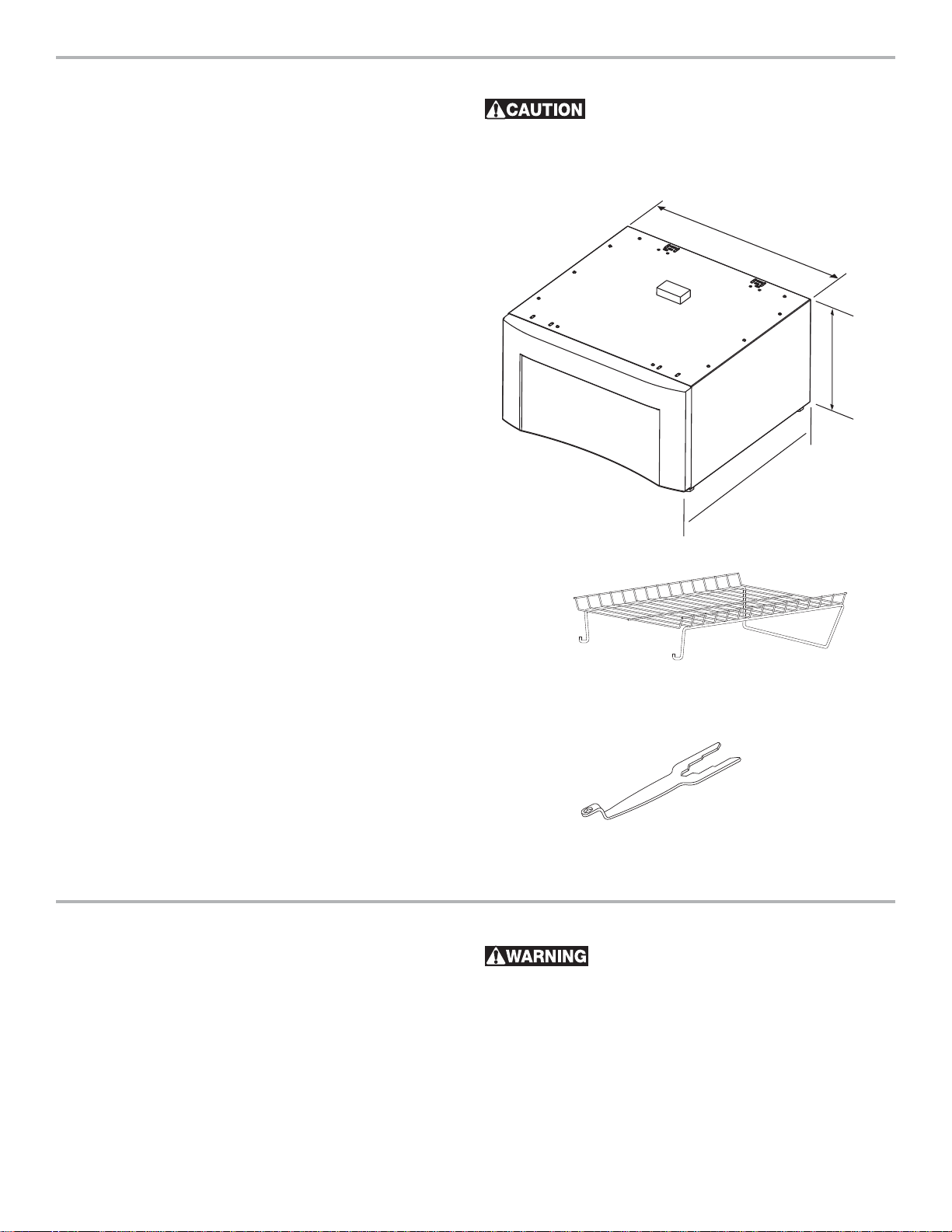

Accessories/Replacement parts ............................................16

Français ..............................................................................17

Español ...............................................................................32

Notes ..................................................................................47

Important Safety Instructions

For your safety the information in this manual must be followed to minimize the risk of ﬁ re or explosion or to prevent property damage, personal injury or loss of life. Do not store or use gasoline or other ﬂ ammable vapors and liquids in the vicinity of this or any other appliance.

Recognize safety symbols, words and labels

Safety items throughout this manual are labeled with a WARNING or CAUTION based on the risk type as described:

- RISK OF FIRE - Read all of the following instructions before installing and using this appliance:

Destroy the carton and plastic bags after the dryer is unpacked. Children might use them for play. Cartons covered with • rugs, bedspreads, or plastic sheets can become airtight chambers causing suffocation. Place all materials in a garbage container or make materials inaccessible to children.

Clothes dryer installation and service must be performed by a qualiﬁ ed installer, service agency or the gas supplier.• Install the clothes dryer according to the manufacturer’s instructions and local codes.• The electrical service to the dryer must conform with local codes and ordinances and the latest edition of the National •

Electrical Code, ANSI/NFPA 70, or in Canada, the Canadian electrical code C22.1 part 1. The gas service to the dryer must conform with local codes and ordinances and the latest edition of the National Fuel Gas •

Code ANSI Z223.1, or in Canada, CAN/ACG B149.1-2000. The dryer is designed under ANSI Z 21.5.1 or ANSI/UL 2158 - CAN/CSA C22.2 No. 112 (latest editions) for HOME USE •

only. This dryer is not recommended for commercial applications such as restaurants, beauty salons, etc. Do not install a clothes dryer with ﬂ exible plastic venting material. Flexible venting materials are known to collapse, be eas-•

ily crushed and trap lint. These conditions will obstruct clothes dryer airﬂ ow and increase the risk of ﬁ re. The instructions in this manual and all other literature included with this dryer are not meant to cover every possible •

condition and situation that may occur. Good safe practice and caution MUST be applied when installing, operating and maintaining any appliance.

may cause serious body harm, death or property damage.

cause bodily injury or property damage.

This symbol alerts you to situations that

This symbol alerts you to situations that may

WHAT TO DO IF YOU SMELL GAS:

Do not try to light any appliance.• Do not touch any electrical switch; do not use any phone in your building.• Clear the room, building or area of all occupants.• Immediately call your gas supplier from a neighbor’s phone. Follow the gas supplier’s instructions.•

If you cannot reach your gas supplier, call the ﬁ re department.•

Save these instructions for future reference.

Pre-Installation Requirements

Tools and materials needed for installation:

Adjustable pliers• Phillips, straight, & square bit screw-• drivers Adjustable wrench• Pipe wrench for gas supply (gas dryer)• LP-resistant thread tape (for natural • gas or LP supply, gas dryer)

Carpenter’s level• External vent hood• 4-inch (10.2 cm), rigid metal or semi-• rigid metal exhaust duct work 3-wire or 4-wire 240 volt cord kit • (electric dryer) 4 in. (10.2 cm) clamp•

Gas line shutoff valve (gas dryer)• ½ NPT union ﬂ are adapters (x2) and • ﬂ exible gas supply line (gas dryer) Metal foil tape (not duct tape)•

Electrical System Requirements

Grounding type

ll receptacle

wer cord with

3-prong grgr

ounded plug

Do not,

under

y cir

cumstances,

cut,

removeve,

or b

ypass the

ounding pr

ong.

Because of potentially inconsistent voltage capabilities, the use of this dryer with power created by gas powered generators, solar powered generators, wind powered generators or any other generator other than the local utility company is not recommended.

Electrical requirements for electric dryer

CIRCUIT - Individual 30 amp. branch circuit fused with 30 amp. time delay fuses or circuit breakers. Use separately fused

circuits for washer and dryer. DO NOT operate a washer and a dryer on the same circuit.

POWER SUPPLY - 3-wire or 4-wire, 240 volt, single phase, 60 Hz, Alternating Current.

This dryer is internally grounded to neutral unless it was manufactured for sale in Canada. Grounding through the neutral link is prohibited for: (1) new branch circuit installations, (2) mobile homes, (3) recreational vehicles, and (4) areas where local codes do not permit grounding through the neutral.

OUTLET RECEPTACLE - NEMA 10-30R or NEMA 14-30R receptacle to be located so the power supply cord is accessible when the

dryer is in the installed position.

GROUNDING CONNECTION - See “Grounding requirements” in Electrical Installation section.

3-WIRE POWER SUPPLY CORD KIT (not supplied)

3-wire receptacle

(NEMA type 10-30R)

The dryer MUST employ a 3-conductor power supply cord NEMA 10-30 type SRDT rated at 240 volt AC minimum, 30 amp, with 3 open end spade lug connectors with upturned ends or closed loop connectors and marked for use with clothes dryers. For 3-wire cord connection instructions see ELECTRICAL CONNECTIONS FOR A 3-WIRE SYSTEM.

Electrical requirements for gas dryer

CIRCUIT - Individual, properly polarized and grounded 15

amp. branch circuit fused with 15 amp. time delay fuse or circuit breaker.

POWER SUPPLY - 2-wire, with ground, 120 volt, single phase,

60 Hz, Alternating Current.

POWER SUPPLY CORD - The dryer is equipped with a 120 volt

3-wire power cord.

GROUNDING CONNECTION - See “Grounding requirements”

in Electrical Installation section.

4-WIRE POWER SUPPLY CORD KIT (not supplied)

4-wire receptacle

(NEMA type 14-30R)

The dryer MUST employ a 4-conductor power supply cord NEMA 14-30 type SRDT or ST (as required) rated at 240 volt AC minimum, 30 amp, with 4 open end spade lug connectors with upturned ends or closed loop connectors and marked for use with clothes dryers. For 4-wire cord connection instructions see ELECTRICAL CONNECTIONS FOR A 4-WIRE SYSTEM.

Dryers manufactured for sale in Canada have factory-

installed, 4-wire power supply cord (NEMA 14-30R).

Grounding type wawall receptacl

Do not,

under

anany cir

cumstances,

cut,

remo

or b

ypass th

PoPower cord with 3-prong

ounded plug

grgrounding pr

ong.

Gas supply requirements

- EXPLOSION HAZARD - Uncoated copper

tubing will corrode when subjected to natural gas, causing gas leaks. Use ONLY black iron, stainless steel, or plastic-coated brass piping for gas supply.

1. Installation MUST conform with local codes, or in the

absence of local codes, with the National Fuel Gas Code, ANSI Z223.1 (latest edition).

2. The gas supply line should be 1/2 inch (1.27 cm) pipe.

3. If codes allow, ﬂ exible metal tubing may be used to

connect your dryer to the gas supply line. The tubing MUST be constructed of stainless steel or plastic-coated brass.

4. The gas supply line MUST have an individual shutoff valve.

Exhaust system requirements

Use only 4 inch (10.2 cm) diameter (minimum) rigid or ﬂ exible metal duct and approved vent hood which has a swing-out damper(s) that open when the dryer is in operation. When the dryer stops, the dampers automatically close to prevent drafts and the entrance of insects and rodents. To avoid restricting the outlet, maintain a minimum of 12 inches (30.5 cm) clearance between the vent hood and the ground or any other obstruction.

5. A 1/8 inch (0.32 cm) N.P.T. plugged tapping, accessible for test gauge connection, MUST be installed immediately upstream of the gas supply connection to the dryer.

6. The dryer MUST be disconnected from the gas supply piping system during any pressure testing of the gas supply piping system at test pressures in excess of 1/2 psig (3.45 kPa).

7. The dryer MUST be isolated from the gas supply piping system during any pressure testing of the gas supply piping system at test pressures equal to or less than 1/2 psig (3.45 kPa).

8. Connections for the gas supply must comply with the Standard for Connectors for Gas Appliances, ANSI Z21.24.

- FIRE HAZARD - Failure to follow these in-

structions can create excessive drying times and ﬁ re hazards.

The following are speciﬁ c requirements for proper and safe operation of your dryer.

- FIRE HAZARD - Do not install a clothes

dryer with ﬂ exible plastic or metal foil venting materials. Flexible venting materials are known to collapse, be easily crushed and trap lint. These conditions will obstruct clothes dryer airﬂ ow and increase the risk of ﬁ re.

If your present system is made up of plastic duct or metal foil duct, replace it with a rigid or semi-rigid metal duct. Also, ensure the present duct is free of any lint prior to installing dryer duct.

Correct Incorrect

Exhaust system requirements, continued

- FIRE HAZARD - A clothes dryer must be

exhausted outdoors. Do not exhaust dryer into a chimney, a wall, a ceiling, an attic, a crawl space or any concealed space of a building. A clothes dryer produces combustible lint. If the dryer is not exhausted outdoors, some ﬁ ne lint will be expelled into the laundry area. An accumulation of lint in any area of the home can create a health and ﬁ re hazard.

The dryer must be connected to an exhaust outdoors. Regularly inspect the outdoor exhaust opening and remove any accumulation of lint around the outdoor exhaust opening and in the surrounding area.

- FIRE HAZARD -

Do not allow combustible materials (for example: clothing, • draperies/curtains, paper) to come in contact with exhaust system. The dryer MUST NOT be exhausted into a chimney, a wall, a ceiling, or any concealed space of a building which can accumulate lint, resulting in a ﬁ re hazard.

Do not screen the exhaust ends of the vent system, or use • any screws, rivets or other fasteners that extend into the duct to assemble the exhaust system. Lint can become caught in the screen, on the screws or rivets, clogging the duct work and creating a ﬁ re hazard as well as increasing drying times. Use an approved vent hood to terminate the duct outdoors, and seal all joints with duct tape. All male duct pipe ﬁ ttings MUST be installed downstream with the ﬂ ow of air.

- FIRE HAZARD - Exceeding the length of

duct pipe or number of elbows allowed in the “MAXIMUM LENGTH” charts can cause an accumulation of lint in the exhaust system. Plugging the system could create a ﬁ re hazard, as well as increase drying times.

MAXIMUM LENGTH

Number of 90° turns

0 64 ft. (19.5 m) 48 ft. (14.6 m)

1 52 ft. (15.9 m) 40 ft. (12.2 m)

2 44 ft. (13.5 m) 32 ft. (9.8 m)

3 32 ft. (9.8 m) 24 ft. (7.3 m)

4 28 ft. (9.5 m) 16 ft. (4.9 m)

of 4” (10.2cm) Rigid Metal Duct

VENT HOOD TYPE

(Preferred)

4”

(10.2cm) louvered

2.5”

(6.35cm)

- FIRE HAZARD -

Do not install ﬂ exible plastic or ﬂ exible foil venting mate-• rial.

If installing semi-rigid venting, do not exceed 8 ft. (2.4 m) • duct length.

Install male ﬁ ttings in correct direction:

CORRECT

INCORRECT

Exhaust system requirements, continued

In installations where the exhaust system is not described in the charts, the following method must be used to determine if the exhaust system is acceptable:

1. Connect an inclined or digital manometer between the dryer and the point the exhaust connects to the dryer.

2. Set the dryer timer and temperature to air ﬂ uff (cool down) and start the dryer.

3. Read the measurement on the manometer.

4. The system back pressure MUST NOT be higher than

0.75 inches of water column. If the system back pressure is less than 0.75 inches of water column, the system is acceptable. If the manometer reading is higher than .075 inches of water column, the system is too restrictive and the installation is unacceptable.

Although vertical orientation of the exhaust system is acceptable, certain extenuating circumstances could affect the performance of the dryer:

Only the rigid metal duct work should be used.• Venting vertically through a roof may expose the exhaust •

system to down drafts causing an increase in vent restriction.

Running the exhaust system through an uninsulated area • may cause condensation and faster accumulation of lint.

Compression or crimping of the exhaust system will cause • an increase in vent restriction.

The exhaust system should be inspected and cleaned a • minimum of every 18 months with normal usage. The more the dryer is used, the more often you should check the exhaust system and vent hood for proper operation.

Exhaust direction

Directional exhausting can be accomplished by installing a quick-turn 90° dryer vent elbow directly to exhaust outlet of dryer. Dryer vent elbows are available through your local parts distributor or hardware store.

See also CLEARANCE REQUIREMENTS on the next page.

Use of 90° quick-turn elbow required to meet mini-

mum installation depth of free-standing dryer:

Straight back venting allows for 0” (0 cm) installation.• Venting right with 90° elbow allows for 0.75” (2 cm) • installation. Venting downward with 90° elbow allows for 0.75” (2 cm) • installation. Venting left with short, straight adapter and 90° elbow • allows for 3.75” (9.5 cm) installation. Venting upward with short, straight adapter and 90° • elbow allows for 4” (10.5 cm) installation.

Manufactured or mobile home installation

Installation MUST conform to current Manufactured 1. Home Construction & Safety Standard, Title 24 CFR, Part 32-80 (formerly the Federal Standard for Mobile Home Construction and Safety, Title 24, HUD Part 280) or Standard CAN/CSAZ240 MH. Dryer MUST be exhausted outside (outdoors, not beneath 2. the mobile home) using metal ducting that will not support combustion. Metal ducting must be 4 inches (10.16 cm) in diameter with no obstructions. Rigid metal duct is preferred. If dryer is exhausted through the ﬂ oor and area beneath 3. the mobile home is enclosed, the exhaust system MUST

terminate outside the enclosure with the termination securely fastened to the mobile home structure. Refer to previous sections in this guide for other important 4. exhaust venting system requirements. When installing a gas dryer into a mobile home, a 5. provision must be made for outside make up air. This provision is to be not less than twice the area of the dryer exhaust outlet. Installer MUST anchor this (1) dryer or (2) dryer mounted 6. on pedestal to the ﬂ oor with approved Mobile Home Installation Kit - P/N 137067200.

Clearance requirements

- EXPLOSION HAZARD - Do not install the

dryer where gasoline or other ﬂ ammables are kept or stored. If the dryer is installed in a garage, it must be a minimum of 18 inches (45.7 cm) above the ﬂ oor. Failure to do so can result in death, explosion, ﬁ re or burns.

DO NOT INSTALL YOUR DRYER:

In an area exposed to dripping water or outside weather 1. conditions. In an area where it will come in contact with curtains, 2. drapes, or anything that will obstruct the ﬂ ow of combustion and ventilation air. On carpet. Floor MUST be solid with a maximum slope of 3. 1 inch (2.54 cm).

INSTALLATION IN A RECESS OR CLOSET

1. A dryer installed in a bedroom, bathroom, recess or closet, MUST be exhausted outdoors.

2. No other fuel burning appliance shall be installed in the same closet as the gas dryer.

3. Your dryer needs the space around it for proper ventilation.

DO NOT install your dryer in a closet with a solid door.

4. Closet door ventilation required: A minimum of 120 square inches (774.2 cm²) of opening, equally divided at the top and bottom of the door, is required. Openings should be located 3 inches (7.6 cm) from bottom and top of door. Openings are required to be unobstructed when a door is installed. A louvered door with equivalent air openings for the full length of the door is acceptable.

MINIMUM INSTALLATION CLEARANCES - Inches (cm)

SIDES REAR TOP FRONT Alcove 0” (0 cm) 0” (0 cm)* 0” (0 cm) n/a Under-

Counter

0” (0 cm) 0” (0 cm)* 0” (0 cm) n/a

Closet 0” (0 cm) 0” (0 cm)* 0” (0 cm) 1” (2.54 cm)

or other than straight back venting, a quick-turn 90° dryer vent elbow (vented right or down in free-standing dryer or right on pedestal-mounted dryer) must be installed to achieve 0” (0 cm) installation.

0”

(0cm)

0”

(0cm)

1”

(2.54cm)

0”

(0cm)

3”

(7.6cm)

3”

(7.6cm)

closet door

60 sq. in.

(387.1cm²)

60 sq. in.

(387.1cm²)

To achieve an installation with 0” (0 cm) clearance for the back of the dryer (for other than straight back venting), a quick-turn 90° dryer vent elbow must be installed as described previously in this manual.

Installed dryer dimensions

48.25” (122.5cm)*

to clear open door

freestand dryer

on floor

floor line

30.5” (77.5cm)*

to front of closed door

51.25”

(130cm)

36.0”

(91.5cm)

gas supply pipe on rear of gas unit

1.6”

(4cm)

27.0”

(68.5cm)

electrical supply on rear of unit

centerline height for rear vent

3.7”

(9.5cm)

dryer mounted on

optional pedestal

floor line

* To obtain these minimal depth dimensions, dryer must be vented straight back. Using a quick-turn 90° elbow (right or down on freestanding dryer) adds approximately

0.75 in. (2.0 cm) to installation depth. Upward venting of exhaust on pedestal-mounted or freestanding dryer adds approximately 4 in. (10.2 cm) to installation depth. Leftward venting on pedestal-mounted or freestanding dryer adds approximately 3.75 in. (9.5 cm) to installation depth. Downward venting of exhaust on pedestal-mounted dryer adds approximately 2.25 in. (5.7 cm) to installation depth.

48.25” (122.5cm)*

to clear open door

30.5” (77.5cm)*

to front of closed door

(182cm)

71.5”

16.9”

(43cm)

3.75”

(9.5cm)

gas supply pipe on rear of gas unit

13.50”

(34.5cm)

to center of rear vent

27.0”

(68.5cm)

19.0”

(48cm)

electrical supply on rear of unit

centerline height for rear vent

37”

(94cm)

* To obtain these minimal depth dimensions, dryer must be vented straight back. Using a quick-turn 90° elbow (right) adds approximately 0.75 in. (2 cm) to installation depth. Upward venting of exhaust on stacked dryer adds approximately 4 in. (10.2 cm) to installation depth. Downward venting of exhaust on stacked dryer adds approximately 2.25 in. (6.5 cm) to installation depth. Leftward venting of exhaust on stacked dryer adds approximately 3.75 in. (9.5 cm) to installation depth.

39”

(99cm)

Electrical installation

The following are speciﬁ c requirements for proper and safe electrical installation of your dryer. Failure to follow these instructions can create electrical shock and/or a ﬁ re hazard.

- ELECTRICAL SHOCK HAZARD -

This appliance MUST be properly grounded. Electrical • shock can result if the dryer is not properly grounded. Follow the instructions in this manual for proper grounding.

Do not use an extension cord with this dryer. Some ex-• tension cords are not designed to withstand the amounts of electrical current this dryer utilizes and can melt, creating electrical shock and/or ﬁ re hazard. Locate the dryer within reach of the receptacle for the length power cord to be purchased, allowing some slack in the cord. Refer to the pre-installation requirements in this manual for the proper power cord to be purchased.

A U.L.-approved strain relief must be installed onto pow-• er cord. If the strain relief is not attached, the cord can be pulled out of the dryer and can be cut by any movement of the cord, resulting in electrical shock.

Do not use an aluminum wired receptacle with a copper • wired power cord and plug (or vice versa). A chemical reaction occurs between copper and aluminum and can cause electrical shorts. The proper wiring and receptacle is a copper wired power cord with a copper wired receptacle.

longer drying times than dryers operating on 240 volt power supply.

Grounding requirements - Electric dryer (USA)

- ELECTRICAL SHOCK HAZARD -

Dryers operating on 208 volt power supply will have

- ELECTRICAL SHOCK HAZARD - Improper

connection of the equipment grounding conductor can result in a risk of electrical shock. Check with a licensed electrician if you are in doubt as to whether the appliance is properly grounded.

For a grounded, cord-connected dryer:

1. The dryer MUST be grounded. In the event of a malfunction or breakdown, grounding will reduce the risk of electrical shock by a path of least resistance for electrical current.

2. After you purchase and install a 3 wire or 4 wire power supply cord having an equipment-grounding conductor and a grounding plug that matches you wiring system,

the plug MUST be plugged into an appropriate, copper wired receptacle that is properly installed and grounded in accordance with all local codes and ordinances. If in

doubt, call a licensed electrician. DO NOT modify the plug you’ve installed on this appliance. For a permanently connected dryer:

1. The dryer MUST be connected to a grounded metal,

permanent wiring system; or an equipment grounding

conductor must be run with the circuit conductors and

connected to the equipment-grounding terminal or lead

on the appliance.

Grounding requirements - Electric dryer (Canada)

- ELECTRICAL SHOCK HAZARD - Improper

connection of the equipment grounding conductor can result in a risk of electrical shock. Check with a licensed electrician if you are in doubt as to whether the appliance is properly grounded.

For a grounded, cord-connected dryer:

1. The dryer MUST be grounded. In the event of a malfunction or breakdown, grounding will reduce the risk of electrical shock by a path of least resistance for electrical current.

2. Since your dryer is equipped with a power supply cord having an equipment-grounding conductor and a grounding plug, the plug must be plugged into an appropriate outlet that is properly installed and grounded in accordance with all local codes and ordinances. If in doubt, call a licensed electrician.

DO NOT modify the plug provided with the appliance.

Grounding type

ll receptacle

wer cord with

3-prong grgr

ounded plug

Do not,

under

y cir

cumstances,

cut,

removeve,

or b

ypass the

ounding pr

ong.

Grounding requirements - Gas dryer (USA and Canada)

The dryer is equipped with a three-prong (grounding) plug 1. for your protection against shock hazard and should be plugged directly into a properly grounded three-prong receptacle.

The plug must be plugged into an appropriate outlet that 2. is properly installed and grounded in accordance with all local codes and ordinances. If in doubt, call a licensed electrician.

DO NOT cut or remove ground prong from the plug.

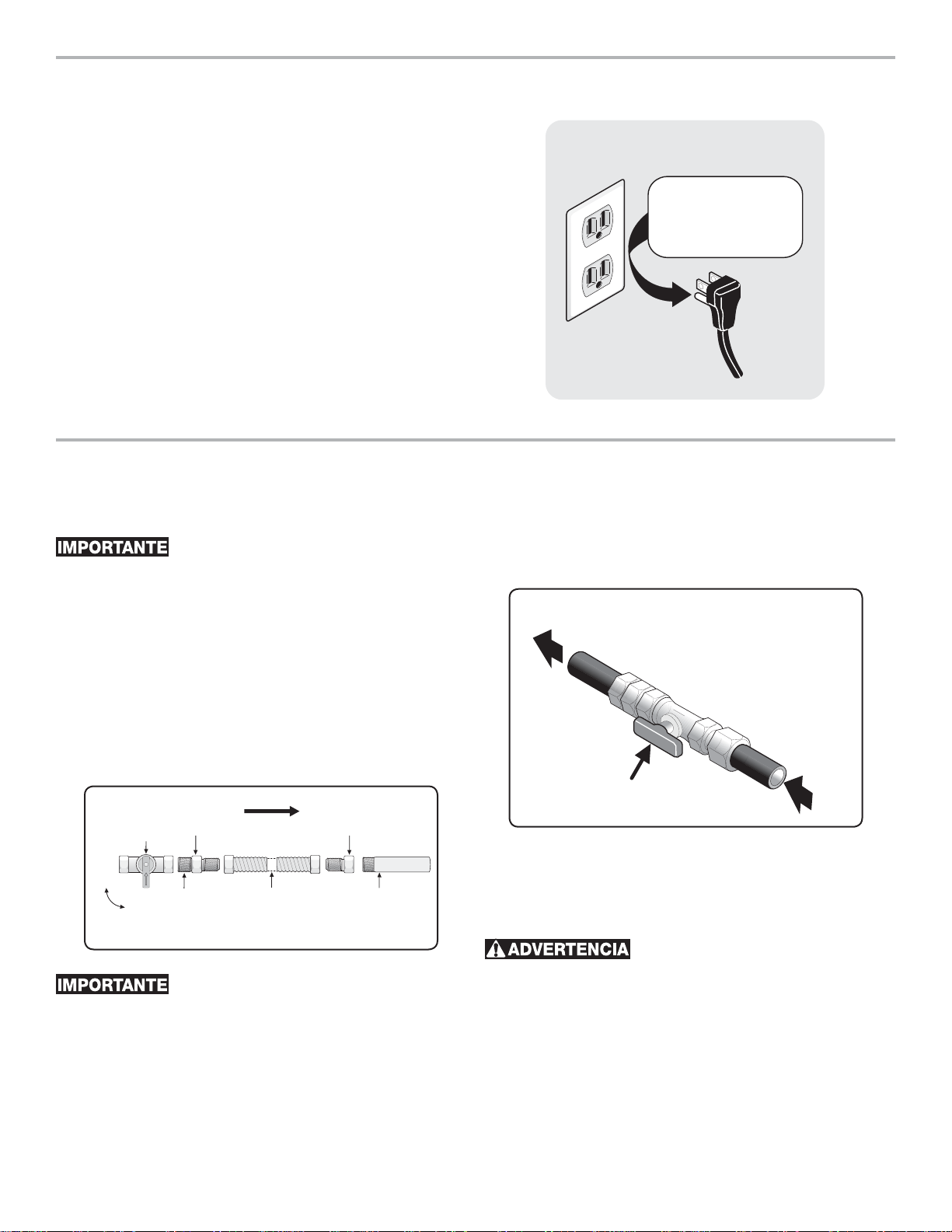

Gas connection

Remove the shipping cap from gas pipe at the rear of the 1. dryer.

DO NOT connect the dryer to L.P. gas service without converting the gas valve. An L.P. conversion kit must be installed by a qualiﬁ ed gas technician.

Grounding type wawall receptacl

Do not,

under

anany cir

cumstances,

cut,

remo

or b

ypass th

PoPower cord with 3-prong

ounded plug

grgrounding pr

ong.

Open the shutoff valve in the gas supply line to allow gas 3. to ﬂ ow through the pipe. Wait a few minutes for gas to move through the gas line.

to dryer

Connect a 1/2 inch (1.27 cm) I.D. semi-rigid or approved 2. pipe from gas supply line to the 3/8 inch (0.96 cm) pipe located on the back of the dryer. Use a 1/2 inch to 3/8 inch (1.27 cm to 0.96 cm) reducer for the connection. Apply an approved thread sealer that is resistant to the corrosive action of liqueﬁ ed gases on all pipe connections.

Closed

Manual Shuto

Valve

Open

Flare

Union

All connections must be wrench-tightened

The supply line must be equipped with an ap-

elppiN

GAS FLOW

Flexible

Connector

Flare

Union

Inlet Pipe on

Back of Dryer

proved manual shutoff valve. This valve should be located in the same room as the dryer and should be in a location that allows ease of opening and closing. Do not block access to the gas shutoff valve.

from gas supply

Shuto Valve Open position

Check for gas system leaks with a manometer. If a 4. manometer is not available, test all connections by brushing on a soapy water solution.

- EXPLOSION HAZARD - NEVER test for gas

leaks with an open ﬂ ame.

Electrical connection (non-Canada) - 3 wire cord

Internal ground (GREEN screw)

Install

UL-approved

strain relief here

Terminal screw

recovery slot

Line 1

(BRASS terminal)

Neutral

(SILVER terminal)

Line 2

(BRASS terminal)

Access cover

screw

Terminal

block

Neutral

(center wire)

30 AMP

NEMA 10-30

DO NOT remove

internal ground in

a 3-wire system!!

Neutral

terminal

3-wire receptacle

(NEMA type 10-30R)

- ELECTRICAL SHOCK HAZARD - Failure

to disconnect power source before servicing could result in personal injury or even death.

Turn off power supply to outlet. 1.

Remove the screw securing the terminal block access 2. cover in the lower corner on the back of the dryer.

Install a UL-approved strain relief according to the power 3. cord/strain relief manufacturer’s instructions in the power cord entry hole below the access panel. At this time, the strain relief should be loosely in place.

Thread an UNPLUGGED, UL-approved, 30 amp. power 4. cord, NEMA 10-30 type SRDT, through the strain relief.

30 AMP

NEMA 10-30

Neutral

(center wire)

Access cover

screw

Terminal

block

Line 2

(BRASS terminal)

Neutral

(SILVER terminal)

Line 1

(BRASS terminal)

Attach the power cord neutral (center wire) conductor to 5. the SILVER colored center terminal on the terminal block. Tighten the screw securely.

Attach the remaining two power cord outer conductors 6. to the outer, BRASS colored terminals on the terminal block. Tighten both screws securely.

make a sharp bend or crimp wiring/conductor at connections.

Follow manufacturer’s guidelines for ﬁ rmly securing the 7. strain relief and power cord.

Reinstall the terminal block cover.8.

installing it in a 3-wire system, move the internal ground from the center terminal back to the GREEN screw next to the terminal block.

- ELECTRICAL SHOCK HAZARD - Do not

If moving dryer from a 4-wire system and

Internal ground (GREEN screw)

Install

UL-approved

strain relief here

Terminal screw

recovery slot

If a terminal screw falls during cord installation, it can be retrieved in the terminal screw recovery slot below the access panel.

DO NOT remove

internal ground in

a 3-wire system!!

Neutral

terminal

Electrical connection (non-Canada) - 4 wire cord

Internal ground

(GREEN screw)

Install

UL-approved

strain relief here

Terminal screw

recovery slot

Line 1

(BRASS terminal)

Neutral

(SILVER terminal)

Line 2

(BRASS terminal)

Access cover

screw

Terminal

block

Neutral

(WHITE wire)

30 AMP

NEMA 14-30

Ground

(GREEN wire)

Move internal ground (BLACK)

wire to neutral (SILVER)

terminal for 4-wire system.

Neutral

terminal

GREEN

ground screw

BLACK or

RED power wire

BLACK or RED

power wire

GREEN

ground wire

WHITE

neutral wire

4-wire receptacle

(NEMA type 14-30R)

- ELECTRICAL SHOCK HAZARD - Failure

to disconnect power source before servicing could result in personal injury or even death.

30 AMP

NEMA 14-30

Ground

(GREEN wire)

Neutral

(WHITE wire)

Turn off power supply to outlet. 1. Remove the screw securing the terminal block access 2.

cover in the lower corner on the back of the dryer. Install a UL-approved strain relief according to the power 3.

cord/strain relief manufacturer’s instructions in the power cord entry hole below the access panel. At this time, the strain relief should be loosely in place.

Thread an UNPLUGGED, UL-approved, 30 amp. power 4. cord, NEMA 14-30 type ST or SRDT, through the strain relief.

Disconnect the internal (BLACK) dryer harness ground 5. wire from the (GREEN) ground screw next to the terminal block.

Attach the ground (GREEN) power cord wire to the 6. cabinet with the ground (GREEN) screw. Tighten the screw securely.

Move the internal dryer harness ground (BLACK) wire to 7. the terminal block and attach it along with the neutral (WHITE) power cord wire conductor to the center, SILVER colored terminal on the terminal block. Tighten the screw securely.

Attach the RED and BLACK power cord conductors to 8. the outer, BRASS colored terminals on the terminal block. Tighten both screws securely.

- ELECTRICAL SHOCK HAZARD - Do not

make a sharp bend or crimp wiring/conductor at connections.

Access cover

screw

Terminal

block

Line 2

(BRASS terminal)

Neutral

(SILVER terminal)

Line 1

(BRASS terminal)

Internal ground (GREEN screw)

Install

UL-approved

strain relief here

Terminal screw

recovery slot

If a terminal screw falls during cord installation, it can be retrieved in the terminal screw recovery slot below the access panel.

Move internal ground (BLACK)

wire to neutral (SILVER)

terminal for 4-wire system.

Neutral

terminal

Follow manufacturer’s guidelines for ﬁ rmly securing the 9. strain relief and power cord.

Reinstall the terminal block cover.10.

GREEN

ground screw

GREEN

ground wire

WHITE

neutral wire

BLACK or RED

power wire

BLACK or

RED power wire

General installation

Grounding type

ll receptacle

wer cord with

3-prong grgr

ounded plug

Do not,

under

y cir

cumstances,

cut,

removeve,

or b

ypass the

ounding pr

ong.

Connect the exhaust duct to the outside exhaust system 1. (see pages 4 through 6). Use of a 4” (10.2 cm) clamp (item A) is recommended to connect the dryer to the exhaust vent system. Use metal foil tape to seal all other joints.

Carefully slide the dryer to its ﬁ nal position. Adjust one or 2. more of the legs until the dryer is resting solidly on all four legs. Place a level on top of the dryer. The dryer MUST be level and resting solidly on all four legs. Rock alternating corners to check for stability. Remove and discard door tape.

Be sure the power is off at a circuit breaker/

fuse box before plugging the power cord into an outlet.

Plug the power cord into a grounded outlet.3. Turn on the power at the circuit breaker/fuse box.4. Read the5. Use & Care Guide provided with the dryer. It

contains valuable and helpful information that will save you time and money.

If you have any questions during initial operation, please 6. review the “Avoid Service Checklist” in your Use & Care Guide before calling for service.

Place these instructions in a location near the dryer for 7. future reference.

A wiring diagram and technical data sheet are

located inside the dryer console.

Grounding type wawall receptacl

PoPower cord with 3-prong

Do not, anany cir cut,

remo

or b

ypass th

grgrounding pr

ounded plug

under

cumstances,

ong.

Window Door Reversal Instructions

Figure 1

1.Open door and remove four (4) plugs in the door opening opposite the hinges. Retain all parts for uses later, unless otherwise noted. (Figure 1) Note: Use care in removing plugs in not scratching paint on the front panel.

Figure 2

2. Begin removing the four (4) screws that attach the hinge to the front panel. (Figure 2) For best results, start by only removing one screw per hinge. Then only loosen the two remaining screws while firmly holding door to prevent damage to hinge, front panel or door. After the remaining screws are loosened, continue to remove all.

Figure 4

5. Remove two (2) door handle screws and two (2) hole plugs from door. Again taking care not to scratch paint on door. (Figure 4)

Figure 5

6. Pull handle away from door assembley. (Figure 5)

Figure 3

3. Place door on a towel or pad handle side down to prevent any possible scratches to door. Remove all remaining four (4) screws between hinge and door. (Figure 3)

4. Remove four (4) screws from side of door opposite of where

hinge was mounted.

Figure 6

7. Separate the outer door from the inner door assembly with a putty knife or flat screw driver. (Figure 6)

Figure 7

8. Remove lens locating screw. (Figure 7)

9. Disengaging several of the retention tabs and pull lens away from the transition ring. (Figure 8)

Figure 8

11. Reassemble lens to transition ring with holes to install handle on right-hand side of door assembly. For proper fit insure the retention tabs on transition ring are on top of lens

Figure 11

12. Reassembly outer door to inner door assembly. (Figure 11)

13. Install four (4) screws securing hinge to door assembly in the new location, take note to place hinge in correct orientation.

14. Install four (4) screws into holes that had secured the hinge.

15. Remove striker and discard.

16. Remove square plug and reinstall in hole striker was just removed.

17. Install striker (included in literature bag) into hole square plug was previously installed.

Figure 9

Figure 10

10. Remove two (2) transition ring plugs and reinstall on previous handle side. (Figures 9 and 10)

Figure 12

18. Reinstall door handle by placing the handle mounting bosses through holes in lens and transition ring and installing screws through inner door and tighten into handle bosses. (Figure 12).

19. Grasping firmly the top of the door, position the door near the door opening and align the top hinge hole to the top hole in the front panel door opening. Once the first screw is started, attach the second screw to the lower hinge. Once both screws are tightened, install the remaining two screws.

20. Install four (4) plugs into the front panel door opening where hinges were originally installed.

26.44”

(67.16cm)

15.00”

(38.10cm)

27.00”

(68.58cm)

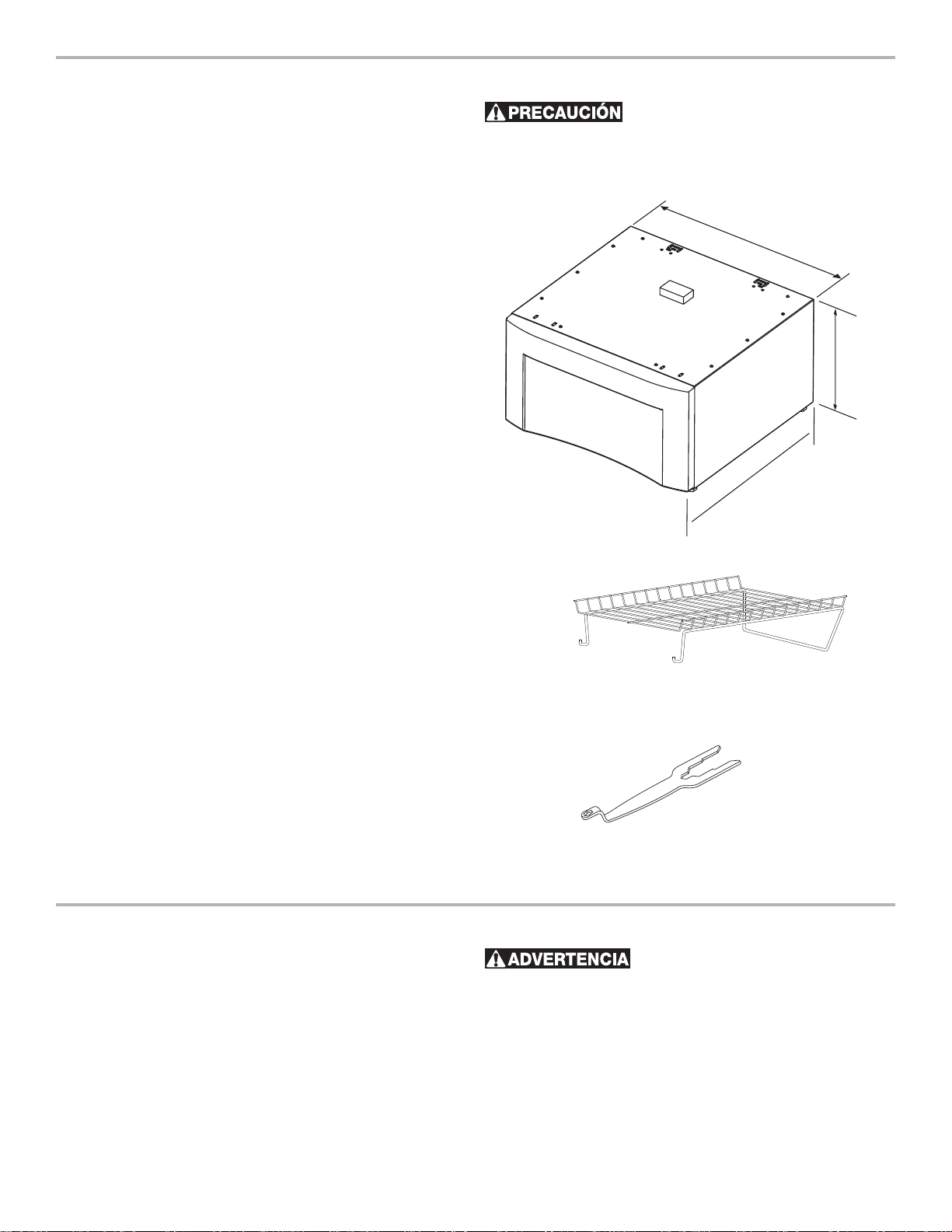

Accessories

MATCHING STORAGE PEDESTAL

White Pedestal - P/N NLPWD15 Black Pedestal - P/N NLPWD15E

A storage pedestal accessory, speciﬁ cally designed for this dryer may be used to elevate the dryer for ease of use. This pedestal will add about 15” (38 cm) to the height of your unit for a total height of 51.25” (130 cm).

DRYER STACKING KIT

P/N 134700600

Depending on the model you purchased, a kit for stacking this dryer on top of matching washer may have been included in the initial purchase of your dryer. If your model did not include a stacking kit or you desire another stacking kit, you may order one

LP CONVERSION KIT

P/N PCK4200

Gas dryers intended for use in a location supplied with LP must use a conversion kit prior to installation.

MOBILE HOME INSTALLATION KIT

P/N 137067200

Installations in mobile homes require use of MOBILE HOME INSTALLATION KIT.

Failure to use accessories manufactured by (or approved by) the manufacturer could result in personal injury, property damage or damage to the dryer.

27.00”

(68.58cm)

15.00”

(38.10cm)

26.44”

(67.16cm)

DRYING RACK

P/N 137067300

Depending on the model you purchased, a drying rack may have been included in the initial purchase of your dryer. If your model did not include a drying rack or you desire another drying rack, you may order one.

UNIVERSAL APPLIANCE WRENCH

P/N 137019200

A UNIVERSAL APPLIANCE WRENCH is available to aid in dryer/washer/pedestal feet adjustment.

TOUCH UP PAINT PENS

White Touch Up Pen - P/N 5303321319 Black Touch Up Pen - P/N 5304458932

Replacement parts: 1-800-944-9044 (in Canada 1-800-265-8352)

If replacements parts are needed for your dryer, contact the source where you purchased your dryer, call 1-800944-9044 (in Canada 1-800-265-8352), or visit our website, www.frigidaire.com, for the Frigidaire Authorized Parts Distributor nearest you.

- ELECTRICAL SHOCK HAZARD - Label all

wires prior to disconnection when servicing controls. Wiring errors can cause improper and dangerous operation. Verify proper operation after servicing.

Table des matières

Mesures de sécurité importantes .........................................17

Exigences avant l’installation ...............................................17

Exigences d’installation ................................................. 18-22

Dimensions, appareil installé ...............................................23

Instructions d’installation .............................................. 24-28

Inversion de la porte ..................................................... 29-30

Accessoires/Pièces de rechange ...........................................31

Remarques ..........................................................................47

Mesures de sécurité importantes

Pour votre sécurité, l’information contenue dans ces instructions doit être suivie aﬁ n de réduire les risques d’incendie ou d’explosion ou pour prévenir les dommages matériels, les blessures ou la mort. Vous ne devez ni entreposer, ni utiliser d’essence ou d’autres vapeurs ou liquides inﬂ ammables à proximité de cet appareil ou de tout autre appareil électroménager.

Sachez reconnaître les symboles, les avertissements et les étiquettes de sécurité.

Les mesures de sécurité présentées dans ce guide sont identiﬁ ées par le mot AVERTISSEMENT ou ATTENTION selon le type de risque présenté.

- RISQUE D’INCENDIE - Lisez toutes les instructions de sécurité suivantes avant d’installer et d’utili-

ser votre appareil :

Détruisez le carton d’emballage et les sacs en plastique après avoir déballé l’appareil. Les enfants pourraient les utiliser pour jouer. • Le carton recouvert de tapis, les couvertures et les feuilles de plastique peuvent être étanches à l’air et provoquer la suffocation. Déposez tous les matériaux d’emballage dans un conteneur à déchets ou faites en sorte que les enfants ne puissent y avoir accès.

L’installation et l’entretien de cette sécheuse doivent être réalisés par un installateur qualiﬁ é, un technicien de service ou le • fournisseur de gaz.

Installez l’appareil conformément aux instructions du fabricant et aux codes locaux.• L’installation électrique de la sécheuse doit être conforme aux codes et aux règlements locaux ainsi qu’à la toute dernière •

édition du National Electrical Code (ANSI/NFPA 70), ou au Canada, au Code canadien de l’électricité (C22.1, article 1). L’installation de gaz de la sécheuse doit être conforme aux codes et aux règlements locaux ainsi qu’à la toute dernière •

édition du Fuel Gas Code (ANSI Z223.1), ou au Canada, au CAN/ACG B149.1-2000. La sécheuse est classée, en vertu des règlements ANSI Z 21.5.1 ou ANSI/UL 2158 - CAN/CSA C22.2 Nº 112 (dernières •

versions), pour un USAGE DOMESTIQUE uniquement. Il n’est pas recommandé d’utiliser cette sécheuse pour des usages commerciaux, comme des restaurants, des salons de coiffure, etc.

N’installez pas une sécheuse avec du matériel d’évacuation en plastique ou en feuille métallique ﬂ exible. Le matériel de • ventilation ﬂ exible peut s’écraser facilement et emprisonner la charpie. Ces conditions nuiraient à l’écoulement d’air de votre sécheuse et pourraient accroître le risque d’incendie.

Les instructions comprises dans ce guide et toute autre documentation fournie avec cet appareil ne sont pas conçues pour • couvrir toutes les éventualités ou situations qui pourraient survenir. Vous DEVEZ faire preuve de bon sens et de prudence

durant l’installation, l’utilisation et l’entretien de tout appareil ménager.

des situations pouvant causer des dommages matériels, des blessures graves ou même la mort.

Ce symbole vous avertit à propos des situations pouvant causer des dommages matériels ou des blessures.

Ce symbole vous avertit à propos

QUE FAIRE SI VOUS DÉTECTEZ UNE ODEUR DE GAZ :

Ne mettez pas d’appareil en marche.• Ne touchez à aucun commutateur électrique; n’utilisez aucun téléphone de votre domicile.• Évacuez la pièce, le bâtiment ou la zone touchée.• En utilisant le téléphone d’un voisin, appelez immédiatement le fournisseur de gaz. Suivez ses instructions.• Si vous ne pouvez joindre votre fournisseur de gaz, appelez les pompiers.•

Conservez ces instructions pour vous y reporter ultérieurement.

Exigences avant l’installation

Outils et matériel nécessaires à l’installation :

Pince réglable• Tournevis Phillips à pointe plate et à •

pointe carrée Clé à molette• Clé à tuyau pour l’alimentation en gaz• Ruban à ﬁ letage résistant au GPL •

(pour l’alimentation en gaz naturel ou en GPL)

Niveau de charpentier• Évent extérieur• Conduit d’évacuation de 10,2 cm (4 •

po) en métal rigide ou semi-rigide Ensemble pour cordon d’alimenta-•

tion de 240 V à 3 ou 4 ﬁ ls (sécheuse électrique)

Collier de 10,2 cm (4 po)•

Robinet d’arrêt pour conduite de gaz • (sécheuse à gaz)

Deux raccords-unions à évasement de • 1/2 po (1,3 cm) NPT et une conduite ﬂ exible d’alimentation en gaz (sécheuse à gaz)

Ruban métallique (et non du ruban à • conduits)

Prise murale avec mise à la terre

à la terre de cette che.

Ne coupez pas, n'enlevez pas et ne mettez pas hors circuit la broche de mise

Cordon électrique muni

avec mise à la terre

d’une che à trois broches

Exigences des systèmes électriques

Étant donné les variations de tension possibles, l’utilisation de cette sécheuse avec une source d’alimentation produite par une génératrice à essence, solaire ou éolienne ou par toute autre source d’alimentation différente de celle fournie par les services publics n’est pas recommandée.

Exigences électriques de la sécheuse électrique:

CIRCUIT - Circuit indépendant de 30 ampères avec fusible temporisé ou disjoncteur de 30 A. Utilisez des circuits indépendants

pour la laveuse et la sécheuse. NE BRANCHEZ PAS la laveuse et la sécheuse sur le même circuit.

ALIMENTATION ÉLECTRIQUE - Câble monophasé à trois ou quatre ﬁ ls, 240 volts, 60 Hz; courant alternatif.

Cette sécheuse est mise à la terre par le ﬁ l d’alimentation neutre, sauf si elle est destinée à la vente au Canada. La mise à la terre par le ﬁ l d’alimentation neutre est interdit pour : (1) un nouveau circuit de dérivation, (2) les maisons mobiles, (3) les véhicules récréatifs, et (4) les régions où les codes locaux ne permettent pas la mise à la terre par le ﬁ l d’alimentation neutre.

PRISE - Prise NEMA 10-30R ou NEMA 14-30R située de manière à permettre l’accès au cordon d’alimentation lorsque la

sécheuse est à sa position de fonctionnement.

CONNEXION DE MISE À LA TERRE - Consultez la rubrique « Exigences de mise à la terre » dans la section d’installation

électrique.

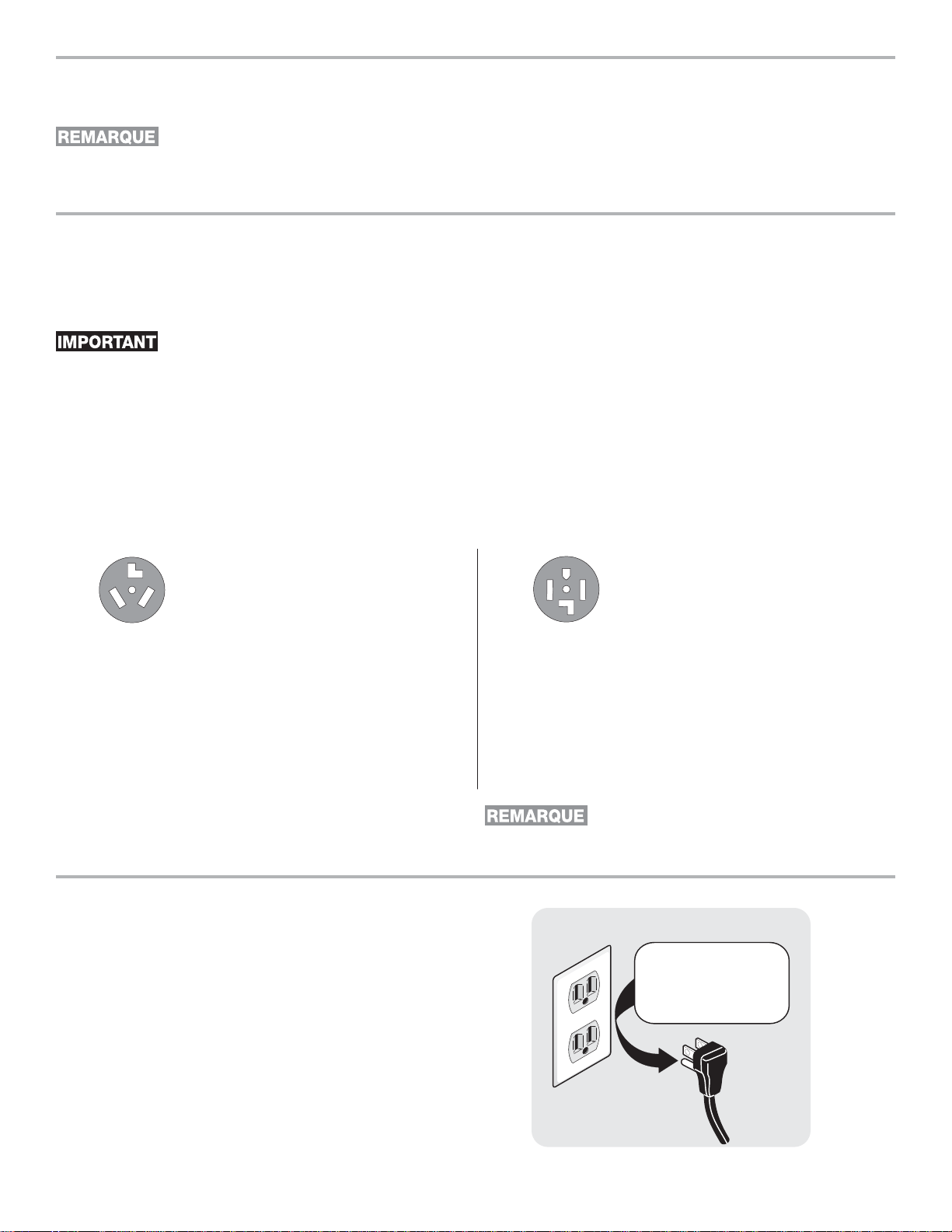

TROUSSE DE CORDON D’ALIMENTATION À TROIS FILS (non fournie)

Prise à 3 alvéoles

(NEMA type 10-30R)

La sécheuse DOIT utiliser un cordon d’alimentation à trois ﬁ ls NEMA 10-30 de type SRDT d’une capacité de 240 volts (c.a.) et d’au moins 30 ampères, avec trois connecteurs ouverts embrochables avec extrémités renversées, ou connecteurs à boucle fermée, spécialement indiqués pour une utilisation avec une sécheuse. Pour les instructions de raccordement du cordon à 3 ﬁ ls, consultez la section CONNEXIONS ÉLECTRIQUES POUR UN SYSTÈME À TROIS FILS.

Exigences électriques de la sécheuse à gaz:

CIRCUIT - Circuit indépendant de 15 ampères, polarisé et mis

à la terre, avec fusible temporisé ou disjoncteur de 15 A.

ALIMENTATION ÉLECTRIQUE - Câble monophasé à deux ﬁ ls

mis à la terre, 120 volts, 60 Hz; courant alternatif.

CORDON D’ALIMENTATION - La sécheuse est dotée d’un

CONNEXION DE MISE À LA TERRE - Consultez la rubrique

cordon d’alimentation de 120 volts à trois ﬁ ls.

« Exigences de mise à la terre » dans la section d’installation électrique.

TROUSSE DE CORDON D’ALIMENTATION À QUATRE FILS (non fournie)

Prise à 4 alvéoles

(NEMA type 14-30R)

La sécheuse DOIT utiliser un cordon d’alimentation à quatre ﬁ ls NEMA 14-30 de type SRDT d’une capacité de 240 volts (c.a.) et d’au moins 30 ampères, avec quatre connecteurs ouverts embrochables avec extrémités renversées, ou connecteurs à boucle fermée, spécialement indiqués pour une utilisation avec une sécheuse. Pour les instructions de raccordement du cordon à quatre ﬁ ls, consultez la section CONNEXIONS ÉLECTRIQUES POUR UN SYSTÈME À QUATRE FILS.

Les sécheuses destinées à la vente au Canada

sont munies d’un cordon d’alimentation à 4 ﬁ ls (NEMA 14-30R).

Prise murale avec mise à la terre

Ne coupez pas, n'enlevez pas et ne mettez pas hors circuit la broche de mise à la terre de cette che.

Cordon électrique muni d’une che à trois broches avec mise à la terre

Exigences relatives à l’alimentation en gaz

- RISQUE D’EXPLOSION -

en cuivre sans revêtement se corrode lorsqu’il entre en contact avec le gaz naturel, entraînant des fuites. Utilisez SEULEMENT des tuyaux en fer noir, en acier inoxydable ou encore en cuivre avec revêtement en plastique pour l’alimentation en gaz.

1. L’installation DOIT être conforme aux codes locaux ou au

code national sur le combustible, ANSI Z223.1 (dernière version), s’il n’existe pas de codes locaux.

2. Le tuyau d’alimentation en gaz doit être d’un diamètre

intérieur de 1,27 cm (1/2 po).

3. Si les codes le permettent, un tuyau métallique ﬂ exible

peut être utilisé pour raccorder votre sécheuse au tuyau d’alimentation en gaz. Le tuyau DOIT être fabriqué en acier inoxydable ou en laiton avec revêtement en plastique.

4. Le tuyau d’alimentation en gaz DOIT être muni d’un

Un tuyau

Exigences du système d’évacuation

Utilisez seulement des conduites métalliques rigides ou ﬂ exibles d’au moins 10,2 cm (4 po) de diamètre, et une bouche d’évacuation qui possède un ou des volets qui s’ouvrent lorsque l’appareil est en fonction. Lorsque la sécheuse s’arrête, les volets se ferment automatiquement pour empêcher les inﬁ ltrations d’air, d’insectes et de rongeurs. Pour éviter de bloquer la sortie, gardez un espace minimal de 30,5 cm (12 po) entre le bas de la bouche d’évacuation et le sol ou toute autre obstruction.

robinet d’arrêt distinct.

5. Un oriﬁ ce taraudé de 0,32 cm (1/8 po) bouché, accessible pour le branchement de la jauge d’essai, DOIT être installé directement en amont du branchement du tuyau d’alimentation en gaz avec la sécheuse.

6. Cette sécheuse DOIT être débranchée de la canalisation de gaz pendant toute vériﬁ cation de pression de la canalisation de gaz à des pressions supérieures à 3,45 kPa (1/2 lb/po2).

7. Cette sécheuse DOIT être isolée de la canalisation de gaz pendant toute vériﬁ cation de pression de la canalisation de gaz à des pressions égales ou inférieures à 3,45 kPa (1/2 lb/po2).

8. Les branchements d’alimentation en gaz doivent être conformes à la norme Connectors for Gas Appliances (Raccords pour appareils au gaz) ANSI Z21.24.

- RISQUE D’INCENDIE - Le non-res-

pect de ces instructions pourrait augmenter démesurément les temps de séchage et entraîner des risques d’incendie.

Vous trouverez ci-dessous les exigences pour l’utilisation adéquate et sécuritaire de votre appareil.

- RISQUE D’INCENDIE - N’installez

pas une sécheuse avec du matériel d’évacuation en plastique ou en feuille métallique ﬂ exible. Le matériel de ventilation ﬂ exible peut s’écraser facilement et emprisonner la charpie. Ces conditions nuiraient à l’écoulement d’air de votre sécheuse et pourraient accroître le risque d’incendie.

Si votre système actuel utilise une conduite en plastique ou en feuille métallique, remplacez-la par une conduite métallique rigide ou semi-rigide. De plus, assurez-vous que la conduite en place est libre de charpie avant d’installer la conduite de sécheuse.

Correct Incorrect

Exigences de système d’évacuation (suite)

- RISQUE D’INCENDIE - Une sé-

cheuse doit être évacuée vers l’extérieur. N’évacuez pas une sécheuse dans une cheminée, un mur, un plafond, un grenier, un vide sanitaire ou dans tout espace clos d’un bâtiment. La sécheuse produit de la charpie inﬂ ammable. Si la sécheuse n’est pas évacuée vers l’extérieur, de la charpie pourrait être évacuée dans l’aire de buanderie. L’accumulation de charpie dans toute pièce de la maison peut entraîner des risques pour la santé et des risques d’incendie.

La sécheuse doit être branchée à une évacuation extérieure. Inspectez régulièrement l’ouverture de l’évacuation extérieure et retirez toute accumulation de charpie près de l’ouverture et de la région avoisinante.

- RISQUE D’INCENDIE -

Ne laissez pas de matière combustible (par exemple : des • vêtements, des rideaux, du papier) entrer en contact avec le système d’évacuation. La sécheuse NE DOIT PAS être évacuée dans une cheminée, un mur, un plafond, ou dans tout espace conﬁ né d’un bâtiment qui pourrait accumuler la charpie, entraînant un risque d’incendie.

Ne placez pas de grillage à l’extrémité du système d’éva-• cuation, ni de vis, de rivet ou autre ﬁ xation de manière à ce qu’ils se prolongent dans la conduite du système d’évacuation. De la charpie pourrait s’accumuler sur le grillage, les vis ou les rivets, et obstruer l’écoulement d’air dans le système, entraînant un risque d’incendie et l’augmentation des temps de séchage. Utilisez une bouche d’évacuation approuvée pour terminer la conduite à l’extérieur, et scellez tous les joints avec du ruban à conduits. Toutes les extrémités mâles des conduites doivent être installées en aval relativement au sens de l’écoulement d’air.

- RISQUE D’INCENDIE - Le fait de

dépasser la longueur de conduites ou le nombre de coudes indiqués dans les tableaux de « LONGUEUR MAXIMALE » peut entraîner l’accumulation de charpie dans le système. Toute obstruction au système d’évacuation peut entraîner un risque d’incendie, en plus d’accroître le temps de séchage.

Nombre de tours à 90°

0 64 ft. (19.5 m) 48 ft. (14.6 m)

1 52 ft. (15.9 m) 40 ft. (12.2 m)

2 44 ft. (13.5 m) 32 ft. (9.8 m)

3 32 ft. (9.8 m) 24 ft. (7.3 m)

4 28 ft. (9.5 m) 16 ft. (4.9 m)

pour le conduit en métal rigide de 10,2 cm (4 po)

4”

(10.2cm) À volets

LONGUEUR MAXIMALE

TYPE DE BOUCHE D’ÉVACUATION

(De préférence)

- RISQUE D’INCENDIE -

2.5”

(6.35cm)

N’installez pas de matériel de ventilation en plastique ou • en aluminium ﬂ exible.

Si vous installez du matériel de ventilation semi-rigide, il • est nécessaire que la longueur du conduit soit égale ou inférieure à 2,4 m (8 pi).

Installez les raccords mâles dans le bon sens :

CORRECT

INCORRECT

Exigences de système d’évacuation (suite)

Pour une installation où le système d’évacuation n’est pas décrit dans les tableaux, la méthode suivante doit être utilisée pour vériﬁ er la conformité du système :

1. Branchez un manomètre à tube incliné ou un manomètre numérique entre la sécheuse et le point où l’évacuation est raccordée à la sécheuse.

2. Réglez la minuterie de la sécheuse, la température à duvetage (refroidissement), et mettez l’appareil en fonction.

3. Relevez le résultat du manomètre.

4. La contre-pression du système NE DOIT PAS être supérieure à 25 mm (1 po) de colonne d’eau. Si la contre-pression du système est inférieure à 25 mm (1 po) de colonne d’eau, le système est conforme. Si la lecture du manomètre indique une colonne d’eau supérieure à 25 mm (1 po), le système est trop restreignant et n’est pas conforme.

Bien que l’orientation verticale du système d’évacuation soit acceptable, certaines circonstances pourraient inﬂ uer sur le rendement de l’appareil.

Seule une conduite métallique rigide doit être utilisée.• L’évacuation verticale par le toit peut entraîner le •

phénomène de contre-tirage, ce qui accroît la restriction du système d’évacuation.

L’acheminement de la conduite d’évacuation dans un • endroit non isolé peut entraîner de la condensation et l’accumulation plus rapide de charpie.

Le fait de comprimer ou de pincer le système d’évacuation • entraînera l’augmentation de la restriction dans le système.

Le système d’évacuation doit être inspecté et vériﬁ é • au moins tous les 18 mois avec un usage normal. Plus l’appareil est utilisé, plus la période de vériﬁ cation du système et de la bouche d’évacuation doit être raccourcie.

Direction d’évacuation

Il est possible de diriger l’évacuation en posant un coude de 90° à courbe immédiate directement à la sortie d’évacuation de la sécheuse. Les coudes pour évacuation de sécheuse sont disponibles auprès du distributeur de pièces de votre région ou à la quincaillerie.

Consultez également la section EXIGENCES DE DÉGAGEMENT à la page suivante.

L’utilisation d’un coude à 90° à courbe immédiate est nécessaire pour répondre aux exigences de profondeur minimale de la sécheuse autonome :

Une installation à sortie directe permet d’avoir un • dégagement de 0 cm (0 po). Une évacuation de l’air vers la droite au moyen d’un coude • à 90° permet d’avoir un dégagement de 2 cm (0.75 po). Une évacuation de l’air vers le bas au moyen d’un coude à • 90° permet d’avoir un dégagement de 2 cm (0.75 po). Une évacuation de l’air vers la gauche au moyen d’un • adaptateur droit et court et d’un coude à 90° permet d’avoir une installation comportant un dégagement de

9.5 cm (3.75 po). Une évacuation vers le haut au moyen d’un adaptateur • droit et court et d’un coude à 90° permet une installation comportant un dégagement de 10.5 cm (4 po).

Installation dans une maison usinée ou mobile

L’installation DOIT être conforme à la norme Manufactured 1. Home Construction and Safety Standard, titre 24 CFR, article 32-80 (anciennement désignée comme la Federal Standard for Mobile Home Construction and Safety, titre 24, HUD, article 280) ou à la norme CAN/ CSAZ240 MH. La sécheuse DOIT être évacuée vers l’extérieur (à l’air 2. libre et non sous la maison mobile) avec une gaine métallique ininﬂ ammable. La conduite métallique doit posséder un diamètre de 10,16 cm (4 po) et ne contenir aucune obstruction. De préférence, utilisez une conduite métallique rigide. Si la sécheuse est évacuée par le plancher et que 3. l’espace sous la maison mobile est cloisonné, le système

d’évacuation DOIT se terminer à l’extérieur de la cloison et être ﬁ xé solidement à la structure de la maison. Reportez-vous aux sections précédentes de ce guide 4. relativement aux autres exigences d’évacuation importantes. Lors de l’installation d’une sécheuse à gaz dans une 5. maison mobile, des dispositions doivent être prises pour permettre l’entrée d’air d’appoint de l’extérieur. Cette installation ne doit pas mesurer moins de deux fois la surface de la bouche d’évacuation. L’installateur DOIT ancrer (1) cette sécheuse ou (2) la 6. monter sur un socle au sol avec une trousse d’installation de maison mobile, nº de pièce 137067200.

Exigences de dégagement

- RISQUE D’EXPLOSION - N’installez

pas la sécheuse là où de l’essence ou autres matières inﬂ ammables sont entreposées. Si la sécheuse est installée dans un garage, elle doit être placée au moins à 45,7 cm (18 po) du sol. Le non-respect de cette recommandation peut entraîner un choc électrique, une explosion, un incendie ou même la mort.

N’INSTALLEZ PAS VOTRE SÉCHEUSE :

À un endroit exposé aux écoulements d’eau ou aux aléas 1. des conditions météorologiques extérieures. À un endroit où elle entrera en contact avec des rideaux 2. ou tout autre objet qui nuirait à l’écoulement de l’air de combustion ou de ventilation. Sur un tapis. Le plancher DOIT être solide et présenter 3. une pente inférieure à 2,54 cm (1 po).

INSTALLATION DANS UN ENDROIT EN RETRAIT OU UNE ARMOIRE

1. Une sécheuse installée dans une chambre à coucher, une salle de bains, un renfoncement ou un placard DOIT être évacuée vers l’extérieur.

2. Aucun autre appareil à combustion ne doit être installé dans le même placard que la sécheuse.

3. Votre sécheuse a besoin d’espace pour assurer une ventilation adéquate.

N’INSTALLEZ PAS votre sécheuse dans un placard muni d’une

porte pleine .

Porte de placard assurant une ventilation requise : Une ouverture d’au moins 774,2 cm2 (120 po2), divisée également au-dessus et au-dessous de la porte, est requise. Les ouvertures doivent être situées à 7,6 cm (3 po) du haut et du bas de la porte. Les ouvertures ne doivent pas être obstruées lorsqu’une porte est installée. Une porte à persiennes dont les ouvertures sur l’ensemble de la porte sont équivalentes aux recommandations peut être utilisée.

DÉGAGEMENTS MINIMAUX - Centimètres (pouces)

CÔTÉS ARRIÈRE DESSUS AVANT Alcôve 0” (0 cm) 0” (0 cm)* 0” (0 cm) n/a Sous le

comptoir

0” (0 cm) 0” (0 cm)* 0” (0 cm) n/a

Placard 0” (0 cm) 0” (0 cm)* 0” (0 cm) 1” (2.54 cm)

Pour toute installation autre qu’une évacuation directe, * un coude de 90° à courbe immédiate doit être utilisé pour respecter l’exigence de 0 cm (0 po).

0”

(0cm)

0”

(0cm)

1”

(2.54cm)

0”

(0cm)

3”

(7.6cm)

3”

(7.6cm)

Porte de placard

60 sq. in.

(387.1cm²)

60 sq. in.

(387.1cm²)

Pour obtenir une installation avec un dégagement de 0 cm (0 po) à l’arrière de la sécheuse (pour une installation autre qu’avec une sortie directe), un coude de 90° à courbe immédiate doit être installé, comme il est décrit précédemment dans ce guide.

Dimensions de l’installation de sécheuse

48.25” (122.5cm)* Avec la porte

grande ouverte

30.5” (77.5cm)*

À partir de l'avant de la porte

lorsqu'elle est fermée

27.0”

(68.5cm)

36.0”

(91.5cm)

51.25”

(130cm)

Alimentation

Sécheuse autonome

sur le plancher

Plancher

Sécheuse montée sur

le socle optionnel

Plancher

* Pour obtenir ces dimensions de profondeur minimales, la sécheuse doit être ventilée tout

droit par l'arrière. L'utilisation d'un coude à 90° à courbe immédiate (vers la droite ou vers le bas sur une sécheuse autonome) nécessite environ 2 cm (0.75 po) de profondeur de plus pour l'installation. Les sécheuses montées sur un socle ou autonomes munies d'un système d'évacuation de l'air vers le haut requièrent environ 10.2 cm (4 po) de profondeur de plus pour l'installation. Les sécheuses montées sur un socle ou autonomes munies d'un système d'évacuation vers la gauche nécessitent environ 3.75 cm (9.5 po) de profondeur de plus pour l'installation. Les sécheuses montées sur un socle munies d'un système d'évacuation de l'air vers le bas requièrent environ 5.7 cm (2.25 po) de profondeur de plus pour l'installation.

48.25” (122.5cm)* Avec la porte

grande ouverte

30.5” (77.5cm)*

À partir de l'avant de la porte

lorsqu'elle est fermée

en gaz à l’arrière de l'appareil à gaz

1.6”

(4cm)

16.9”

(43cm)

3.75”

(9.5cm)

centre de l'évent arrière

13.50”

(34.5cm)

Du côté jusqu'au

(68.5cm)

27.0”

Alimentation électrique à l’arrière de la sécheuse

Hauteur de la ligne centrale de l'évent arrière

3.7”

(9.5cm)

19.0”

(48cm)

Alimentation électrique

71.5”

(182cm)

Alimentation en gaz à l’arrière de l'appareil à gaz

37”

(94cm)

* Pour obtenir ces dimensions de profondeur minimales, la sécheuse doit être ventilée tout droit par l'arrière. L'utilisation d'un coude à 90° à courbe immédiate

(orienté vers la droite) nécessite environ 0.75 po (2 cm) de profondeur de plus pour l'installation. Les sécheuses superposées munies d'un système d'évacuation de l'air vers le haut requièrent environ 4 po (10.2 cm) de profondeur de plus pour l'installation. Les sécheuses superposées munies d'un système d'évacuation de l'air vers le bas requièrent environ 2.25 po (6.5 cm) de profondeur de plus pour l'installation. Les sécheuses superposées munies d'un système d'évacuation de l'air vers la gauche requièrent environ 3.75 po (9.5 cm) de profondeur de plus pour l'installation.

à l’arrière de la sécheuse

Hauteur de la ligne centrale de l'évent arrière

39”

(99cm)

Installation électrique

Vous trouverez ci-dessous les exigences pour l’installation électrique adéquate et sécuritaire de votre appareil. Le nonrespect de ces instructions pourrait entraîner le risque de choc ou d’incendie.

- RISQUE DE CHOC ÉLECTRIQUE -

Cet appareil DOIT être adéquatement mis à la terre. La • mise à la terre inadéquate de la sécheuse pourrait entraîner des risques de choc électrique. Suivez les instructions de ce guide pour une mise à la terre adéquate.

N’utilisez pas de rallonge avec cet appareil. Certains cor-• dons prolongateurs ne sont pas conçus pour la quantité de courant électrique utilisé par cette sécheuse et pourraient fondre, entraînant des risques de choc électrique ou d’incendie. Placez la sécheuse à une distance de la prise convenant à la longueur de la rallonge, permettant d’installer la rallonge lâchement. Reportez-vous aux exigences de préinstallation de ce guide pour savoir quel cordon d’alimentation acheter.

Un réducteur de tension certiﬁ é UL doit être installé sur • le cordon d’alimentation. Si le réducteur de tension n’est pas installé, le cordon peut être arraché de l’appareil ou coupé par tout mouvement, ce qui entraînerait un risque de choc électrique.

N’utilisez pas une prise avec câblage en aluminium avec • un cordon d’alimentation et une ﬁ che avec ﬁ ls en cuivre (ou l’inverse). Une réaction chimique se produit entre l’aluminium et le cuivre, ce qui pourrait entraîner un court-circuit. Il faut utiliser un cordon, une ﬁ che et une prise avec des ﬁ ls en cuivre.

Les sécheuses alimentées par une tension de 208 V posséderont des temps de séchage plus longs qu’une sécheuse alimentée par une tension de 240 V.

Exigences de mise à la terre - Sécheuse électrique (É.-U.)

- RISQUE DE CHOC ÉLECTRIQUE -

Un raccordement inadéquat du conducteur de mise à la terre de l’équipement peut accroître les risques de choc électrique. En cas de doute quant à la mise à la terre de l’appareil, consultez un électricien qualiﬁ é.

Pour une sécheuse avec cordon, mise à la terre :

1. Cet appareil DOIT être mis à la terre. En cas de mauvais fonctionnement ou de panne, la mise à la terre diminue les risques de choc électrique en fournissant au courant électrique une trajectoire de moindre résistance.

2. Après l’achat et l’installation d’un cordon d’alimentation à 3 ou 4 ﬁ ls doté d’un ﬁ l de mise à la terre et d’une ﬁ che de mise à la terre qui correspond à votre système de

câblage, la ﬁ che DOIT être branchée dans un réceptacle cuivré installé et mis à la terre conformément aux codes et règlements locaux. En cas de doute, faites appel à un électricien qualiﬁ é.

NE MODIFIEZ PAS la ﬁ che que vous avez installée sur cet appareil.

Pour une sécheuse avec branchement permanent :

1. La sécheuse DOIT être branchée à un système de câbles métalliques permanents mis à la terre; ou un conducteur de mise à la terre doit être installé avec les conducteurs de circuit et branché à la borne ou au ﬁ l de mise à la terre de l’appareil.

Exigences de mise à la terre - Sécheuse électrique (Canada)

- RISQUE DE CHOC ÉLECTRIQUE -

Pour une sécheuse avec cordon, mise à la terre :

2. Puisque votre appareil est muni d’un cordon d’alimentation avec ﬁ l et ﬁ che de mise à la terre, la ﬁ che doit être branchée dans un réceptacle installé et mis à la terre conformément aux codes et règlements locaux. En cas de doute, faites appel à un électricien qualiﬁ é.

NE MODIFIEZ PAS la ﬁ che fournie avec cet appareil.

Exigences de mise à la terre - Sécheuse à gaz (É.-U. et Canada)

Prise murale avec

broches avec mise à la terre

mise à la terre

à la terre de cette che.

Ne coupez pas, n'enlevez pas et ne mettez pas hors circuit la broche de mise

Cordon électrique muni d’une che à trois

Cet appareil est muni d'une ﬁ che à trois broches (mise 1. à la terre) pour assurer votre protection contre les chocs électriques. Cette ﬁ che doit être branchée directement dans une prise à trois alvéoles correctement mise à la terre.

La ﬁ che doit être branchée dans un réceptacle installé 2. et mis à la terre conformément aux codes et règlements

Prise murale avec

mise à la terre

Ne coupez pas, n'enlevez pas et ne mettez pas hors circuit la broche de mise à la terre de cette che.

locaux. En cas de doute, faites appel à un électricien qualiﬁ é.

N'ENLEVEZ PAS ou ne coupez pas la broche de mise à la terre de cette ﬁ che.

Cordon électrique muni d’une che à trois broches avec mise à la terre

Connexion de gaz

Retirez le capuchon d’expédition de la conduite de gaz à 1. l’arrière de l’appareil.

NE RACCORDEZ PAS la sécheuse à une alimentation en propane liquide sans avoir préalablement converti la soupape de gaz. Le nécessaire de conversion au propane liquide doit être installé par un technicien qualiﬁ é.

Branchez un tuyau semi-rigide ou approuvé d’un diamètre 2. intérieur de 1,27 cm (1/2 po) de la conduite d’alimentation de gaz au tuyau de 0,96 cm (3/8 po) situé à l’arrière de l’appareil. Utilisez un réducteur de 1,27 cm à 0,96 cm (1/2 po à 3/8 po) pour effectuer le raccordement. Utilisez du ruban d’étanchéité résistant à l’action corrosive des gaz à l’état liquide à chaque raccord.

ÉCOULEMENT

DU GAZ

Raccord

exible

Raccord-

union à

évasement

Tuyau d'entrée

raccordé à l'arrière

de la sécheuse

Fermé

Robinet

d'arrêt

manuel

Ouvert

Raccord-

union à

évasement

Duse

Ouvrez le robinet d’arrêt dans la conduite d’alimentation 3. de gaz pour permettre au gaz de s’écouler dans le tuyau. Attendez quelques minutes pour que le gaz s’écoule dans la conduite.

Vers la sécheuse

Source d'alimentation en gaz

Robinet d'arrêt en position ouverte

Vériﬁ ez le système avec un manomètre pour déceler 4. toute fuite. Si vous n’avez pas de manomètre, vériﬁ ez les raccords en appliquant de l’eau savonneuse sur les connexions.

- RISQUE D’EXPLOSION - Ne véri-

ﬁ ez JAMAIS la présence de fuites à l’aide d’une ﬂ amme nue.

d’un robinet d’arrêt approuvé. Ce robinet doit être situé dans la même pièce que la sécheuse et placé de manière à être facilement accessible. Ne bloquez pas l’accès au robinet d’arrêt de l’alimentation de gaz.

La conduite d’alimentation doit être munie

Connexion électrique (sauf au Canada) - cordon à 3 ﬁ ls

Mise à la terre interne (Vis VERTE)

Installez un

réducteur de

tension certifié UL ici

Fente de

récupération pour les vis des bornes

Fil 1

(Borne en LAITON)

Fil neutre

(Borne en ARGENT)

Fil 2

(Borne en LAITON)

Vis du panneau

d'accès

Bloc de

branchement

Fil neutre

(fil du centre)

30 AMP

NEMA 10-30

N'ENLEVEZ PAS la mise

à la terre interne dans un système à trois fils!

Borne

neutre

Prise à 3 alvéoles

(NEMA type 10-30R)

30 AMP

NEMA 10-30

- RISQUE DE CHOC ÉLECTRIQUE -

Le fait de ne pas débrancher l’appareil de sa source d’alimentation en électricité avant son entretien peut causer des blessures, voire la mort.

Coupez l’alimentation à la prise. 1.

Retirez la vis qui ﬁ xe le couvercle d’accès du bornier dans 2. le coin inférieur du dos de la sécheuse.

Installez un réducteur de tension certiﬁ é UL conformément 3. aux instructions du fabricant de cordon d’alimentation ou de réducteur de tension dans l’oriﬁ ce de cordon d’alimentation sous le panneau d’accès. À ce moment, le réducteur de tension devrait être installé lâchement.

Passez un cordon de 30 A certiﬁ é UL NEMA 10-30 de 4. type SRDT, NON BRANCHÉ, dans le réducteur de tension.

Fixez le ﬁ l neutre du cordon d’alimentation (ﬁ l du centre) 5. à la borne centrale ARGENT du bornier. Serrez bien la vis.

Fixez les deux autres ﬁ ls aux bornes externes en LAITON 6. du bornier. Serrez bien les deux vis.

Fil neutre

(fil du centre)

Vis du panneau

d'accès

Bloc de

branchement

Fil 2

(Borne en LAITON)

Fil neutre

(Borne en ARGENT)

Fil 1

(Borne en LAITON)

Mise à la terre interne (Vis VERTE)

Installez un

réducteur de

tension certifié UL ici

Fente de

récupération pour

les vis des bornes

N’effectuez pas de courbe soudaine, et ne pincez pas le câblage ou les conducteurs aux connexions.

Suivez les consignes du fabricant pour ﬁ xer solidement le 7. réducteur de tension et le cordon d’alimentation.

Réinstallez le couvercle du panneau d’accès au bornier.8.

système à trois ﬁ ls, déplacez le ﬁ l de mise à la terre interne de la borne centrale du bornier à la vis VERTE à côté du bornier.

- RISQUE DE CHOC ÉLECTRIQUE -

Si vous passez d’un système à quatre ﬁ ls à un

Si une vis de borne tombe pendant l’installation du cordon, elle peut être récupérée dans la fente de récupération sous le panneau d’accès.

N'ENLEVEZ PAS la mise

à la terre interne dans un système à trois fils!

Borne

neutre

Connexion électrique (sauf au Canada) - cordon à 4 ﬁ ls

Mise à la terre interne (Vis VERTE)

Installez un

réducteur de

tension certifié UL ici

Fente de

récupération pour les vis des bornes

Fil 1

(Borne en LAITON)

Fil neutre

(Borne en ARGENT)

Fil 2

(Borne en LAITON)

Vis du panneau

d'accès

Bloc de

branchement

Fils neutres

(Fils BLANCS)

30 AMP

NEMA 14-30

Mises à la terre

(Fils VERTS)

Dans un système à 4 fils, branchez

le fil de mise à la terre interne (NOIR)

zsur la borne neutre (ARGENT).

Borne

neutre

Vis de mise

à la terre VERTE

Fil d'ali-

mentation

NOIR ou

ROUGE

Fil d'alimentation NOIR ou ROUGE

Fil de mise

à la terre VERT

Fil neutre

BLANC

Le fait de ne pas débrancher l’appareil de sa source d’alimentation en électricité avant son entretien peut causer des blessures, voire la mort.

Coupez l’alimentation à la prise. 1. Retirez la vis qui ﬁ xe le couvercle d’accès du bornier dans 2.

le coin inférieur du dos de la sécheuse. Installez un réducteur de tension certiﬁ é UL 3.

conformément aux instructions du fabricant de cordon d’alimentation ou de réducteur de tension dans l’oriﬁ ce de cordon d’alimentation sous le panneau d’accès. À ce moment, le réducteur de tension devrait être installé lâchement.

Passez un cordon de 30 A certiﬁ é UL NEMA 14-30 de 4. type SRDT, NON BRANCHÉ, dans le réducteur de tension.

Débranchez le ﬁ l de mise à la terre du faisceau électrique 5. interne de la sécheuse (NOIR) de la vis de mise à la terre (VERTE) près du bornier.

Fixez le ﬁ l de mise à la terre (VERT) du cordon 6. d’alimentation à la caisse avec la vis de mise à la terre (VERTE). Serrez bien la vis.

Déplacez le ﬁ l de mise à la terre du faisceau électrique 7. interne (NOIR) au bornier et ﬁ xez-le avec le ﬁ l neutre du cordon d’alimentation (BLANC) à la borne centrale ARGENT du bornier. Serrez bien la vis.

Fixez les ﬁ ls ROUGE et NOIR du cordon d’alimentation 8. aux bornes externes en LAITON du bornier. Serrez bien les deux vis.

N’effectuez pas de courbe soudaine, et ne pincez pas le câblage ou les conducteurs aux connexions.

Suivez les consignes du fabricant pour ﬁ xer solidement le 9. réducteur de tension et le cordon d’alimentation.

Réinstallez le couvercle du panneau d’accès au bornier.10.

Prise à 4 alvéoles

(NEMA type 14-30R)

- RISQUE DE CHOC ÉLECTRIQUE -

Fils neutres

30 AMP

NEMA 14-30

Si une vis de borne tombe pendant l’instal-

Mises à la terre

(Fils VERTS)

(Fils BLANCS)

Vis du panneau

d'accès

Bloc de

branchement

Fil 2

(Borne en LAITON)

Fil neutre

(Borne en ARGENT)

Fil 1

(Borne en LAITON)

Mise à la

terre interne

(Vis VERTE)

Installez un

réducteur de

tension certifié UL ici

Fente de récupération pour les vis des bornes

lation du cordon, elle peut être récupérée dans la fente de récupération sous le panneau d’accès.

Dans un système à 4 fils, branchez

le fil de mise à la terre interne (NOIR)

zsur la borne neutre (ARGENT).

Vis de mise

à la terre VERTE

Fil de mise

à la terre VERT

Fil d'alimentation

NOIR ou ROUGE

Borne

neutre

Fil neutre

BLANC

Fil d'ali-

mentation

NOIR ou ROUGE

Installation (générale)

Prise murale avec mise à la terre

à la terre de cette che.

Ne coupez pas, n'enlevez pas et ne mettez pas hors circuit la broche de mise

Cordon électrique muni

avec mise à la terre

d’une che à trois broches

Branchez la conduite d’évacuation au système 1. d’évacuation extérieur (reportez-vous aux pages 19 à 21). L’utilisation d’un collier (pièce A) de 10,2 cm (4 po) est recommandée pour raccorder la sécheuse au système d’évacuation. Utilisez du ruban métallique pour sceller les autres joints.

Faites glisser soigneusement la sécheuse à son 2. emplacement ﬁ nal. Réglez les pattes jusqu’à ce que la sécheuse soit bien appuyée sur chacune d’entre elles. Placez un niveau sur le dessus de la sécheuse. La sécheuse DOIT être de niveau et bien appuyée sur chacune des pattes. Vériﬁ ez la stabilité de l’appareil en appuyant sur les coins en alternance. Retirez et jetez le ruban de la porte.

Assurez-vous que l’alimentation électrique est coupée au disjoncteur ou au boîtier de fusibles avant de brancher le cordon d’alimentation dans une prise électrique.

Branchez le cordon d’alimentation à la prise électrique 3. mise à la terre.

Ouvrez l’alimentation électrique au disjoncteur ou au 4. boîtier de fusibles.

Reportez-vous au Guide d’utilisation et d’entretien fourni 5. avec la sécheuse. Il contient des renseignements très utiles qui vous permettent d’économiser temps et argent.

Pour toute question relative à l’utilisation initiale, veuillez 6. vous reporter à la section « Liste de vériﬁ cation » de votre Guide d’utilisation et d’entretien avant d’effectuer une demande de service.

Laissez ces instructions à proximité de la sécheuse pour 7. vous y reporter ultérieurement.

Un schéma électrique et une ﬁ che technique sont situés à l’intérieur de la console de l’appareil.

Prise murale avec mise à la terre

Ne coupez pas, n'enlevez pas et ne mettez pas hors circuit la broche de mise à la terre de cette che.

Cordon électrique muni

d’une che à trois broches

avec mise à la terre

Instructions pour changer l'ouverture de la Porte avec Fenêtre

Figure 1

1. Ouvrez la Porte et enlevez les 4 bouchons d'en face où on trouve la charnière. Conservez toutes les pièces pour les utiliser postérieurement, à moins qu'on ne spécifie le contraire. (Figure 1). Note: Ayez des soins en enlevant les bouchons, pour ne pas abimer la peinture dans le Panneau Frontal

Figure 4

5. Enlevez deux (2) vis de la poignée et deux (2) bouchons de la Porte ; en prennant soin de ne pas doubler la peinture de la Porte. (Figure 4).

Figure 2

2. Détendez les quatre (4) vis qui tiennent la charnière au Panneau Frontal. (Figure 2). Pour de meilleurs résultats, enlevez seulement une des vis. Enlevez ensuite les deux restants, entretemps prennez la porte fermement, pour éviter qu'il tombe et cause des degats à la charnière, le Panneau Frontal ou à la Porte. Après avoir détendu les vis restantes, enlevez les complètement.

Figure 3

3. Placez la Porte, avec le côté de la charnière vers le bas, sur une serviette ou un matelas étroit, pour éviter qu'il soit doublé. Enlevez les quatre (4) vis restantes entre la charnière et la porte. (Figure 3).

4. Enlevez quatre (4) vis du côté de la Porte, où était installée la charnière.

Figure 5

7. Retirez la poignée loin du joint de la porte. (Figure 5).

Figure 6

7. Séparez la porte externe du joint interne de la porte avec un couteau ou avec un tournevis plat. (Figure 6).

11.Montez à nouveau la lentille à l'anneau de transition avec les trous pour installer la poignée dans le côté droit de l'assemblage de la porte. Pour l'ajustement approprié, assurez que les languettes de retenue dans l'anneau de transition sont sur la lentille.

Figure 7

8. Enlevez la vis qui fixe la lentille. (Figure 7).

9. en séparant plusieurs des languettes de retenue et retirez la lentille loin de l'anneau de transition. (Figure 8).

Figure 8

12. Installez à nouveau la Porte externe au joint interne de la porte. (Figure 11)

13. Installez quatre (4) vis pour tenir la charnière dans sa nouvelle situation, en assurant que la charnière ait l'orientation correcte.

14. Installez quatre (4) vis dans les trous où était soumise la charnière.

15. Enlevez le contre de la charnière et jetez le aux ordures.

16. Enlevez le bouchon carré et installez-le dans le trou où vous avez enlève le contre.

17. Installez le contre (même qui est fourni dans la bourse de la Littérature) dans le trou tombé juste, où vous avez enlève le bouchon.

Figure 11

Figure 9

Figure 10

10. Enlevez deux (2) bouchons de l'anneau de transition et reinstallez au côté précédent de la poignée. (Figures 9 et 10)

Figure 12

18. Réinstallez de la poignée de la Porte, en faisant passer les protubérances d'assemblage de cette dernière, à travers les trous dans le verre et l'annelle et en plaçant des vis à travers le panneau intérieur de la Porte et en les serrant dans les protubérances de la poignée. (Figura 12).

19. En prenant la porte fermement de la partie supérieure, mettez la près de la cavité et iassurez vous d'aligner le trou supérieur de la charnière avec le trou supérieur du Panneau Frontal. Une fois que vous avez commencé à placer la première vis, placez la deuxième dans l'inférieur de la charnière. Quand tous les deux soient serrés, installez les autres deux vis.

20. Installez quatre (4) bouchons dans les trous du Panneau Frontal, où étaient placées les charnières à l'origine

26.44”

(67.16cm)

15.00”

(38.10cm)

27.00”

(68.58cm)

Accessoires

SOCLE DE RANGEMENT ASSORTI

Blanc Pedestal -PIÈCE N° NLPWD15 Noir Pedestal - PIÈCE N° NLPWD15E

Un socle de rangement, conçu expressément pour cette sécheuse, peut être utilisé aﬁ n de soulever votre appareil, facilitant ainsi son utilisation. Le socle ajoute environ 38 cm (15 po) à votre sécheuse, pour une hauteur totale de 130 cm (51.25 po).

NÉCESSAIRE DE SUPERPOSITION DE SÉCHEUSE

PIÈCE N° 13470060

Selon le modèle que vous avez acheté, il se peut qu’un nécessaire pour superposer cette sécheuse sur une laveuse assortie ait été inclus dans l’achat initial de votre sécheuse. Si votre modèle ne comprenait pas de nécessaire de superposition ou que vous en désirez un autre, il vous est possible d’en commander un.

NÉCESSAIRE DE CONVERSION AU GPL

PIÈCE N° PCK4200

Les sécheuses à gaz qui seront utilisées dans un endroit alimenté par du propane liquide doivent recourir à un nécessaire de conversion avant l’installation.

TROUSSE D’INSTALLATION DE MAISON MOBILE

PIÈCE N° 137067200

Toute installation dans une maison mobile nécessite l’utilisation d’une TROUSSE D’INSTALLATION DE MAISON MOBILE.

Tout défaut d’utiliser les accessoires fabriqués ou certiﬁ és par le fabricant pourrait entraîner des blessures, des dommages aux biens ou à la sécheuse.

27.00”

(68.58cm)

15.00”

(38.10cm)

26.44”

(67.16cm)

ÉTAGÈRE DE SÉCHAGE

PIÈCE N° 137067300

Selon le modèle que vous avez acheté, il se peut qu’une étagère de séchage ait été incluse dans l’achat initial de votre sécheuse. Si votre modèle ne comprenait pas d’étagère de séchage ou que vous en désirez une autre, il vous est possible d’en commander une.

CLÉ D’APPAREIL UNIVERSELLE

PIÈCE N° 137019200

UNE CLÉ D’APPAREIL UNIVERSELLE est offerte pour faciliter le réglage des pieds de sécheuse/laveuse/socle.

CRAYONS DE PEINTURE DE RETOUCHE

Crayon de retouche Blanc - PIÈCE N° 5303321319 Crayon de retouche Noir - PIÈCE N° 5304458932

Pièces de rechange : 1-800-944-9044 (au Canada 1-800-265-8352)

Si vous devez commander des pièces de rechange pour votre sécheuse, communiquez avec le marchand qui vous a vendu votre appareil, composez le 1-800-944-9044 (au Canada 1-800-265-8352), ou visitez notre site Web à l’adresse www.frigidaire.com, pour connaître le distributeur de pièces autorisé Frigidaire le plus près de chez vous.

tez tous les ﬁ ls avant de les débrancher pendant l’entretien des commandes. Des erreurs de câblage pourraient nuire au bon fonctionnement de l’appareil, et même être dangereuses. Vériﬁ ez le bon fonctionnement de l’appareil après tout entretien.

- RISQUE ÉLECTRIQUE - Étique-

Índice

Instrucciones importantes de seguridad ...............................32

Requisitos de preinstalación ................................................32

Requisitos de instalación ............................................... 33-37

Dimensiones de la lavadora instalada ..................................38

Instrucciones de instalación ........................................... 39-43

Inversión de la puerta .................................................... 44-45

Accesorios/Piezas de repuesto .............................................46

Notas ..................................................................................47

Instrucciones importantes de seguridad

Para su seguridad, debe seguir la información de esta guía para minimizar el riesgo de incendio o explosión o para evitar daños a la propiedad, lesiones personales o incluso la muerte. No almacene ni utilice gasolina ni otros líquidos o vapores inﬂ amables cerca de este o de cualquier otro electrodoméstico.

Identiﬁ cación de los símbolos, palabras y avisos de seguridad

Las indicaciones de seguridad incluidas en este manual aparecen precedidas de un aviso titulado “ADVERTENCIA” o “PRECAUCIÓN”, de acuerdo con el nivel de riesgo.

- PELIGRO DE INCENDIO - Lea las siguientes instrucciones antes de instalar y utilizar este electrodoméstico:

Después de desembalar la secadora, destruya los cartones y las bolsas de plástico. Los niños podrían utilizarlos para jugar. Los • cartones cubiertos con alfombras, cubrecamas, o láminas de plástico pueden convertirse en cámaras de aire herméticamente cerradas y provocar asﬁ xia. Coloque todos los materiales en un basurero o manténgalos fuera del alcance de los niños.

La instalación y el servicio de la secadora de ropa deben ser llevados a cabo por un instalador caliﬁ cado, agencia de servi-• cios o proveedor de gas.

Instale la secadora de ropa de acuerdo con las instrucciones del fabricante y los códigos locales.• La reparación eléctrica de la secadora debe cumplir con los códigos y las ordenanzas locales y la última edición del Código •

Eléctrico Nacional (National Electrical Code), el ANSI/NFPA 70, o bien en Canadá, el CSA C22.1 del Código Eléctrico de Canadá (Canadian Electrical Code) Parte 1.

El servicio de gas de la secadora debe cumplir con los códigos y las ordenanzas locales, y la última edición del Código de • Gas Nacional (National Fuel Gas Code), el ANSI Z223.1, o bien en Canadá, el CAN/CGA B149,1-2000.

La secadora se diseñó conforme a los códigos ANSI Z 21.5.1 o ANSI/UL 2158 - CAN/CSA C22.2 N.º 112 (últimas edicio-• nes) solo para USO DOMÉSTICO. No se recomienda esta secadora para uso comercial, como por ejemplo, en restaurantes, salones de belleza, etc.

No utilice materiales de ventilación de plástico ni de papel de aluminio ﬂ exibles para instalar la secadora de ropa. Por lo • general, dichos materiales se desarman, se deterioran con facilidad y acumulan pelusa. Estas condiciones obstruyen el ﬂ ujo de aire de la secadora y aumentan el riesgo de incendio.

Las instrucciones de esta guía y todo el material que se incluye con esta secadora no tienen como propósito cubrir todas • las condiciones y situaciones que puedan presentarse. Cuando instale, opere o repare cualquier artefacto DEBE tener cuidado y hacer uso de buenas prácticas de seguridad.

situaciones que pueden causar lesiones personales graves, la muerte o daños materiales.

nes que pueden causar lesiones personales o daños materiales.

Este símbolo le advierte sobre

Este símbolo le advierte sobre situacio-

QUÉ HACER SI SIENTE OLOR A GAS:

No intente encender ningún electrodoméstico.• No toque ningún interruptor eléctrico; no utilice ningún teléfono en la vivienda.• Despeje la habitación, el ediﬁ cio o el área de todos los ocupantes.• Llame inmediatamente a su proveedor de gas desde el teléfono de un vecino. Siga las instrucciones del proveedor de gas.• Si no puede ponerse en contacto con el proveedor de gas, llame a los bomberos.•

Conserve estas instrucciones para referencia futura.

Requisitos de preinstalación

Herramientas y materiales necesarios para la instalación:

Pinzas ajustables• Destornilladores Philips con punta •

derecha y cuadrada Llave ajustable• Llave para tubos de suministro de gas • Cinta aislante resistente al gas LP •

(para suministro de gas natural o LP)

Nivel de carpintero• Capucha de ventilación externa• Conducto de escape de metal rígido •

o semirígido de 4 pulgadas (10 cm) Kit de cables de alimentación triﬁ lar o te-•

traﬁ lar de 240 voltios (secadora eléctrica) Abrazadera de 4” (10,2 cm)•

Válvula de cierre de línea de gas (se-• cadora a gas)

Adaptadores NPI de unión acampana-• da (x2) y línea ﬂ exible de suministro de gas (secadora a gas) de ½’ (15,2 cm)

Cinta de papel aluminio (no cinta • adhesiva aislante)

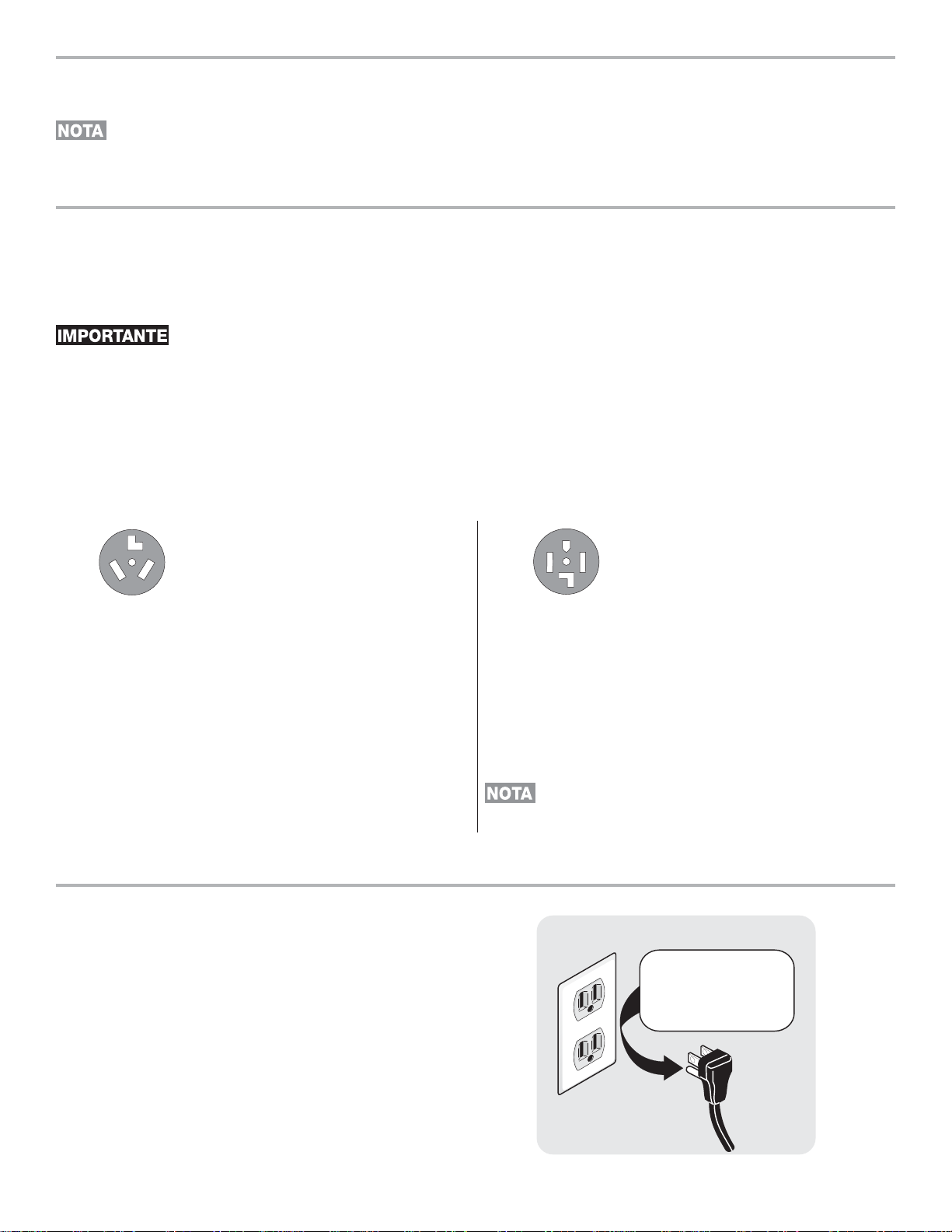

Requisitos del sistema eléctrico

Tom

acorriente con

puesta a tierra

ninguna circunstancia.

No corte, retire ni deshabilite la clavija de conexión a tierra bajo

Cordón eléctrico de 3 clavijas con puesta a tierra

Debido a posibles variaciones en el voltaje, no se recomienda utilizar esta secadora con electricidad generada a partir de generadores a gas, solares, eólicos ni de ninguna otra clase que no sean los empleados por su empresa de electricidad local.

Requisitos eléctricos de la secadora eléctrica:

CIRCUITO: circuito independiente individual de 30 amp. con fusibles de acción retardada o disyuntores. Use circuitos con

fusibles separados para la lavadora y la secadora. NO haga funcionar una lavadora y una secadora en el mismo circuito.

SUMINISTRO ELÉCTRICO: triﬁ lar o tetraﬁ lar, 240 V, 1 fase, 60 Hz, corriente alterna.

A menos que haya sido fabricada para la venta en Canadá, esta secadora está conectada a tierra internamente a través de un enlace a un conductor neutro. La conexión a tierra a través del neutro está prohibida para: (1) instalaciones de circuitos de bifurcación nuevos; (2) casas rodantes; (3) vehículos recreativos; y (4) áreas cuyas leyes locales no permiten la puesta a tierra a través del neutro.

RECEPTÁCULO DEL TOMACORRIENTE - receptáculo NEMA 10-30 R o NEMA 14-30 R que debe estar ubicado en un lugar al

que pueda acceder el cable de alimentación eléctrica cuando la secadora esté instalada.

CONEXIÓN A TIERRA: consulte “Requisitos de conexión a tierra” en la sección Instalación eléctrica.

CABLE DE ALIMENTACIÓN ELÉCTRICA TRIFILAR (no incluido)

Receptáculo triﬁ lar

(tipo NEMA 10-30R)

La secadora DEBE emplear un cable de alimentación eléctrica de 3 conductores tipo NEMA 10-30, SRDT caliﬁ cado para CA mínima de 240 voltios, 30 amp., con 3 conectores de terminal horquilla con extremos doblados hacia arriba o de bucle cerrado y caliﬁ cados para uso en secadoras de ropa. Para obtener instrucciones sobre la conexión triﬁ lar, consulte CONEXIONES ELÉCTRICAS PARA UN SISTEMA TRIFILAR.

Requisitos eléctricos de la secadora a gas:

CIRCUITO - Circuito individual de bifurcación de 15 amp.,

correctamente polarizado y con conexión a tierra con fusible de retardo de 15 amp. o con interruptor automático.

SUMINISTRO ELÉCTRICO: corriente alterna de 2 cables, con

conexión a tierra, 120 voltios, monofásica, 60 Hz.

CABLE DE ALIMENTACIÓN ELÉCTRICA: la secadora está

CONEXIÓN A TIERRA: consulte “Requisitos de conexión a tierra”

equipada con un cable de alimentación triﬁ lar de 120 voltios.

en la sección Instalación eléctrica.

CABLE DE ALIMENTACIÓN ELÉCTRICA TETRAFILAR (no incluido)

Receptáculo tetraﬁ lar

(tipo NEMA 14-30R)

La secadora DEBE emplear un cable de alimentación eléctrica de 4 conductores tipo NEMA 14-30, SRDT o ST (según se especiﬁ que) caliﬁ cado para CA mínima de 240 voltios, 30 amp., con 4 conectores de terminal horquilla con extremos doblados hacia arriba o de bucle cerrado y caliﬁ cados para uso en secadoras de ropa. Para obtener instrucciones sobre la conexión tetraﬁ lar, consulte CONEXIONES ELÉCTRICAS PARA UN SISTEMA TETRAFILAR.

Las secadoras fabricadas para la venta en Canadá vienen con un cable de alimentación eléctrica tetraﬁ lar (NEMA 14-30R) de fábrica.

Tom

acorriente con

puesta a tierr

No corte, retire ni deshabilite la clavija de conexión a tierra bajo ninguna circunstancia.

Cordón eléctrico de 3 clavijas con puesta a tierra

3333

Requerimientos del suministro de gas

- PELIGRO DE EXPLOSIÓN - Las tube-

rías de cobre sin recubrimiento se corroen al exponerse al gas natural, lo que provoca pérdidas de gas. Utilice SOLAMENTE tuberías de hierro negro, acero inoxidable o latón plastiﬁ cado para el suministro de gas.

La instalación DEBE realizarse de acuerdo con los códigos locales o, en ausencia de ellos, con el Código de Gas Nacional (National Fuel Gas Code), ANSI Z223.1 (última edición).

2. La línea de suministro de gas debe ser un tubo de 1,27 cm (1/2 pulgada).

3. Si los códigos lo permiten, se puede utilizar un tubo de metal ﬂ exible para conectar la secadora a la línea de suministro de gas. La tubería DEBE ser de acero inoxidable o de latón plastiﬁ cado.

Requisitos del sistema de escape

Utilice solo un conducto de metal ﬂ exible o rígido de 10,2 cm (4 pulgadas) de diámetro (mínimo) y una capucha de ventilación aprobada que tenga uno o más reguladores de tiro que se abran cuando la secadora esté en funcionamiento. Cuando la secadora se detiene, el regulador de tiro se cierra automáticamente para evitar la corriente de aire y el ingreso de insectos y roedores. Para evitar restringir la salida del conducto, mantenga un espacio mínimo de 30,5 cm (12 pulgadas) entre la capucha de ventilación y el suelo, o cualquier otra obstrucción.

4. La línea de suministro de gas DEBE tener una válvula de cierre individual.

5. Se DEBE instalar una derivación N.P.T de 0,32 cm (1/8 pulgadas) con tapón roscado, que permita conectar un medidor de prueba, inmediatamente después de la conexión de suministro de gas a la secadora, en contracorriente al ﬂ ujo de gas.

6. La secadora DEBE estar desconectada de la tubería de gas durante cualquier prueba en la que la presión exceda los 3,45 kPa (1/2 psig).

7. La secadora DEBE estar aislada de la tubería de gas durante cualquier prueba en la que la presión sea igual o inferior a 3,45 kPa (1/2 psig).

8. Las conexiones del suministro de gas deben cumplir con la norma de conexiones de electrodomésticos a gas, ANSI Z21.24.

- PELIGRO DE INCENDIO - El no

seguir estas instrucciones puede producir tiempos de secado excesivos y peligro de incendio.

Los siguientes son requisitos necesarios para el funcionamiento seguro y correcto de su secadora.

- PELIGRO DE INCENDIO - No utilice

materiales de ventilación de plástico ni de papel de aluminio ﬂ exibles para instalar la secadora de ropa. Por lo general, dichos materiales se desarman, se deterioran con facilidad y acumulan pelusa. Estas condiciones obstruyen el ﬂ ujo de aire de la secadora y aumentan el riesgo de incendio.

Si su sistema actual está compuesto de un conducto de plástico o papel de aluminio, reemplácelo por un conducto de metal rígido o semirígido. Asegúrese de que el conducto existente no tenga pelusas antes de instalar el conducto de la secadora.

Correcto Incorrecto

Requisitos del sistema de escape (continuación)

- PELIGRO DE INCENDIO - Una seca-

dora de ropa debe tener ventilación al exterior. No ventile la secadora a una chimenea, pared, techo, ático, pasajes entre pisos ni ningún espacio oculto de la vivienda. Las secadoras de ropa producen pelusa combustible. Si la secadora no tiene ventilación al exterior, algunas pelusas ﬁ nas se expulsarán en el área de lavandería. La acumulación de pelusa en cualquier área de la vivienda puede constituir un peligro sanitario y un riesgo de incendio.

La secadora debe estar conectada a un sistema de escape que termine en el exterior de la vivienda. Inspeccione la abertura de escape al exterior con frecuencia y elimine cualquier acumulación de pelusa en la abertura y en el área que la rodea.

- PELIGRO DE INCENDIO -

No permita que materiales combustibles (por ejemplo: • ropa, tapicería/cortinas, papel) entren en contacto con el sistema de escape. La secadora NO DEBE tener escape a una chimenea, una pared, un techo ni ningún espacio cerrado de un ediﬁ cio que pueda acumular pelusa y constituir un peligro de incendio.

No bloquee los extremos de escape del sistema de ven-• tilación, ni utilice tornillos, remaches ni otros sujetadores que se extiendan hacia la parte interna del conducto para ensamblarlo. Es posible que la pelusa quede atrapada en el ﬁ ltro, los tornillos o los remaches, lo que puede obstruir la red de conductos y constituir un peligro de incendio, así como también aumentar los tiempos de secado. En la salida del conducto al exterior, utilice una capucha de ventilación aprobada y selle todas las uniones con cinta para conductos. Todos los accesorios macho para tubos DEBEN instalarse teniendo en cuenta el ﬂ ujo de aire.

- PELIGRO DE INCENDIO - Si se exce-

de la longitud del tubo del conducto o el número de codos permitidos en las tablas de “LONGITUD MÁXIMA”, se pueden acumular pelusas en el sistema de escape. La obstrucción del sistema podría constituir un peligro de incendio, así como aumentar los tiempos de secado.

Cantidad de codos de 90°

Conducto de metal rígido de 10,2 cm (4 pulgadas)

(recomendada)

4”

(10,2 cm)

0 19.5 m (64 pies) 14.6 m (48 pies)

1 15.9 m (52 pies) 12.2 m (40 pies)

2 13.5 m (44 pies) 9.8 m (32 pies)

3 9.8 m (32 pies) 7.3 m (24 pies)

4 9.5 m (28 pies) 4.9 m (16 pies)

LONGITUD MÁXIMA

TIPO DE CAPUCHA DE VENTILACIÓN

aberturas de

ventilación

- PELIGRO DE INCENDIO -

2.5”

(6,35 cm)

No utilice material de ventilación ﬂ exible de plástico o • aluminio.

Si va a instalar conductos de ventilación semirrígidos, no • exceda una longitud de 8 pies (2,4 m).

Instale los accesorios macho en la dirección correcta:

CORRECTO

INCORRECTO

Requisitos del sistema de escape (continuación)

En instalaciones en las que el sistema de escape no se describa en las tablas, se debe utilizar el siguiente método para determinar si dicho sistema es aceptable:

1. Conecte un manómetro inclinado o digital entre la secadora y el punto donde el tubo de escape se conecta con la secadora.

2. Coloque el temporizador y la temperatura de la secadora en la opción Air ﬂ uff - cool down (Esponjado con aire, enfriamiento) y ponga en marcha la secadora.

3. Lea la medición del manómetro.

4. La contrapresión del sistema NO DEBE ser mayor que 2,5 cm (1 pulgada) de columna de agua. Si la contrapresión del sistema es menor que 2,5 cm (1 pulgada) de columna de agua, el sistema es aceptable. Si la lectura del manómetro es mayor que 2,5 cm (1 pulgada) de columna de agua, el sistema es demasiado restrictivo y la instalación es inaceptable.

Si bien la orientación vertical del sistema de escape es aceptable, ciertas circunstancias atenuantes podrían afectar el funcionamiento de la secadora:

Sólo se debe utilizar una red de conductos de metal rígido.• Si la ventilación se efectúa en forma vertical a través del •

techo, es posible que el sistema de escape se vea expuesto a ráfagas descendentes que restringirán la ventilación.

Si el sistema de escape se extiende a través de un área • que no está aislada, puede producirse condensación y una acumulación más rápida de pelusa.

La compresión o los pliegues del sistema de escape • aumentarán la restricción de la ventilación.

Se debe inspeccionar y limpiar el sistema de escape cada • 18 meses como mínimo cuando se le da un uso normal. Cuanto más utilice la secadora, más a menudo deberá comprobar que el sistema de escape y la capucha de ventilación funcionan correctamente.

Dirección del escape

El escape direccional se puede lograr mediante la instalación de un codo de ventilación de giro rápido de 90° directamente en la salida de la secadora. Los codos de ventilación de la secadora se encuentran disponibles a través de su distribuidor de repuestos o ferretería local.

Consulte también los REQUISITOS DE DESPEJE en la siguiente página.

Utilice un codo de giro rápido de 90° para cumplir con la profundidad mínima de instalación de la secadora independiente.

La ventilación derecho hacia atrás permite la instalación de • la secadora a 0" (0 cm) de la pared. La ventilación hacia la derecha con un codo de 90° permite • la instalación de la secadora a La ventilación hacia abajo con un codo de 90° permite la • instalación de la secadora a La ventilación hacia la izquierda con un adaptador recto corto • y un codo de 90° permite la instalación a 3.75" (9.5 cm) de la pared. La ventilación hacia arriba con un adaptador recto corto y • un codo de 90° permite la instalación a 4" (10.2 cm) de la pared.

0.75" (2 cm)

de la pared.

Instalación en una casa rodante

La instalación DEBE cumplir con la actual Norma de 1. Seguridad y Construcción de Casas Rodantes, título 24 CFR, Parte 32-80 (que anteriormente se conocía como la Norma Federal de Seguridad y Construcción de Casas Rodantes [Federal Standard for Mobile Home Construction and Safety], título 24, HUD parte 280) o la Norma CAN/ CSAZ240 MH. La secadora DEBE tener evacuación al exterior (no a la 2. parte de abajo de la casa rodante) mediante conductos metálicos que no admitan combustión. Los conductos metálicos deben tener un diámetro de 10,16 cm (4 pulgadas) y no deben presentar obstrucciones. Se recomiendan los conductos de metal rígido. Si la secadora tiene evacuación a través del piso, y el 3.

área debajo de la casa rodante es cerrada, el sistema de evacuación DEBE terminar fuera del espacio cerrado y el extremo debe quedar sujetado ﬁ rmemente a la estructura de la casa rodante. Para obtener información sobre otros requisitos 4. importantes del sistema de escape, consulte las secciones anteriores de esta guía. Cuando se instale una secadora a gas en una casa 5. rodante, se debe dejar espacio en el exterior para la salida de aire. Este espacio debe ser por lo menos el doble del área de la salida de escape de la secadora. El técnico de instalación DEBE anclar esta secadora (1) 6. o secadora sobre pedestal (2) al piso usando un kit de instalación para casas rodantes, pieza número 137067200.

Requisitos de despeje

- PELIGRO DE EXPLOSIÓN - No insta-

le la secadora en el mismo lugar en el que haya o se almacene gasolina u otros productos inﬂ amables. Si la secadora se instala en un garaje, debe estar a una altura mínima de 45,7 cm (18 pulgadas) por encima del suelo. De lo contrario, podría producirse una explosión, un incendio, quemaduras o incluso la muerte.

NO INSTALE LA SECADORA:

En una zona expuesta a la humedad o a las condiciones 1. climáticas externas. En un área en la que esté en contacto con cortinas, telas 2. colgantes o cualquier otra cosa que pueda obstruir el ﬂ ujo de aire de ventilación y combustión. Sobre una alfombra. El piso DEBE ser ﬁ rme con una pen-3. diente máxima de 2,54 cm (1 pulgada).

INSTALACIÓN EN UN NICHO O ARMARIO

1. Una secadora instalada en un dormitorio, baño, nicho o armario, DEBE tener ventilación al exterior.

2. No se debe instalar ningún otro artefacto de combustión en el mismo armario que la secadora a gas.

3. La secadora necesita espacio a su alrededor para que la ventilación sea adecuada.

NO instale la secadora en un armario con puerta maciza.

4. Ventilación requerida en la puerta del armario: Se necesita un mínimo de 774,2 cm² (120 pulgadas²) de abertura, dividido en partes iguales en la parte superior e inferior de la puerta. Las aberturas de ventilación deben estar ubicadas a 7,6 cm (3 pulgadas) de la parte superior e inferior de la puerta. Es necesario que las aberturas de aire no estén obstruidas al instalar una puerta. Se acepta una puerta que tenga aberturas de ventilación distribuidas uniformemente en toda la superﬁ cie.

ESPACIOS MÍNIMOS PARA LA INSTALACIÓN: cm (pulgadas)

LATERALES

PARTE

TRASERA

PARTE

SUPERIOR

PARTE

DELANTERA

Alcôve 0 cm (0”) 0 cm (0”) 0 cm (0”) n/d

Sous le comptoir

0 cm (0”) 0 cm (0”) 0 cm (0”) n/d

Placard 0 cm (0”) 0 cm (0”) 0 cm (0”) 2,54 cm (1”)

Para otra que no sea la ventilación recta hacia atrás, se debe * instalar un codo de ventilación de giro rápido de 90° para lograr una instalación de 0 cm (0”).

0”

(0cm)

0”

(0cm)

1”

(2.54cm)

0”

(0cm)

3”

(7.6cm)

3”

(7.6cm)

puerta del armario

60 sq. in.

(387.1cm²)

60 sq. in.

(387.1cm²)

Para lograr una instalación con 0 cm (0”) de despeje en la parte trasera de la secadora (para otra que no sea la ventilación hacia atrás), se debe instalar un codo de ventilación de giro rápido de 90° según se describe anteriormente en esta guía.

Dimensiones de la secadora instalada

48.25” (122.5cm)* para destapar abra la puerta

secadora independiente

sobre el piso

línea del piso

30.5” (77.5cm)*

al frente de la puerta cerrada

51.25”

(130cm)

36.0”

(91.5cm)

tubería de suministro de gas en la parte trasera de la unidad de gas

1.6”

(4cm)

27.0”

(68.5cm)

suministro eléctrico en la parte trasera de la unidad

altura de la línea central para ventilación trasera

3.7”

(9.5cm)

secadora colocada sobre

pedestal opcional

línea del piso

* Para obtener estas dimensiones mínimas de profundidad, la secadora debe ser ventilada

derecho hacia atrás. Si se usa un codo de giro rápido de 90° (hacia la derecha o hacia abajo en la secadora independiente), se agregan aproximadamente 0.75" (2.0 cm) a la profundidad de instalación. Si se orienta el escape de la secadora independiente o sobre un pedestal hacia arriba, la profundidad de instalación aumentará aproximadamente en 4" (10.2 cm). Si se orienta el escape de la secadora independiente o sobre un pedestal hacia la izquierda, la profundidad de instalación aumentará aproximadamente en 3.75" (9.5 cm). Si se orienta el escape de la secadora sobre un pedestal hacia abajo, la profundidad de instalación aumentará aproximadamente en 2.25" (5.7 cm).

48.25” (122.5cm)* para destapar abra la puerta

30.5” (77.5cm)*

al frente de la puerta cerrada

71.5”

(182cm)

16.9”

(43cm)

3.75”

(9.5cm)

tubería de suministro de gas en la parte trasera de la unidad de gas

13.50”

(34.5cm)

hacia el centro de

la ventilación trasera

27.0”

(68.5cm)

19.0”

(48cm)

suministro eléctrico en la parte trasera de la unidad

altura de la línea central para ventilación trasera

37”

(94cm)

* Para obtener estas dimensiones mínimas de profundidad, la secadora debe ser ventilada derecho hacia atrás. Si se usa un codo de 90° (hacia la derecha),

se agregan aproximadamente 0.75" (2 cm) a la profundidad de instalación. Si se orienta el escape de la secadora instalada sobre la lavadora hacia arriba, la profundidad de instalación aumentará aproximadamente en 4" (10,2 cm). Si se orienta el escape de la secadora instalada sobre la lavadora hacia abajo, la profundidad de instalación aumentará aproximadamente en 2.25" (6.5 cm). Si se orienta el escape de la secadora instalada sobre la lavadora hacia la

izquierda, la profundidad de instalación aumentará aproximadamente en 3.75" (9.5 cm).

39”

(99cm)

Instalación eléctrica

Los siguientes son requisitos necesarios para la instalación eléctrica segura y correcta de su secadora. El no seguir estas instrucciones puede producir una descarga eléctrica y/o incendio.

- PELIGRO DE DESCARGA ELÉCTRICA -

Este electrodoméstico DEBE estar debidamente conec-• tado a tierra. Si la secadora no está conectada a tierra correctamente, se pueden producir descargas eléctricas. Siga las instrucciones de esta guía para ver cómo se realiza una correcta conexión a tierra.

No utilice un cable de extensión con esta secadora. Algu-• nos cables de extensión no están diseñados para soportar la cantidad de corriente eléctrica que utiliza esta secadora y pueden derretirse, lo que constituye un peligro de descarga eléctrica y/o incendio. Ubique la secadora en un lugar donde el cable de alimentación que compre esté al alcance del receptáculo, permitiendo que el cable quede holgado. Consulte los requisitos de preinstalación de esta guía para ver cuál es el cable de alimentación correcto que se debe comprar.

Debe instalarse, en el cable de alimentación, un disposi-• tivo de liberación de tensión aprobado por U.L. Si no se coloca un dispositivo de liberación de tensión, el cable podría desenchufarse de la secadora y cortarse por cualquier movimiento, y provocar así una descarga eléctrica.

No utilice un receptáculo con cableado de aluminio para • un enchufe y cable de alimentación con cables de cobre (o viceversa). La reacción química que tiene lugar entre el cobre y el aluminio puede causar cortocircuitos eléctricos. El receptáculo y el cableado correcto consiste en un cable de alimentación con alambres de cobre con un receptáculo de cables de cobre.

Las secadoras que funcionan con 208 voltios de corriente eléctrica tendrán tiempos de secado más prolongados que las que funcionan con 240 voltios de corriente eléctrica.

- PELIGRO DE DESCARGA ELÉCTRICA -

Requisitos de conexión a tierra: secadora eléctrica (Estados Unidos)

- PELIGRO DE DESCARGA ELÉCTRICA -

Una conexión incorrecta del conductor de conexión a tierra del equipo puede provocar un peligro de descarga eléctrica. Si no está seguro de haber realizado correctamente la conexión a tierra del artefacto, consulte a un electricista autorizado.

Para una secadora conectada a tierra:

1. La secadora DEBE tener conexión a tierra. En el caso de que la secadora no funcione correctamente o se descomponga, la conexión a tierra reduce el riesgo de descarga eléctrica porque ofrece una trayectoria de menor resistencia para la corriente eléctrica.

2. Después de comprar e instalar un cable de alimentación triﬁ lar o tetraﬁ lar con un conductor de conexión a tierra, el enchufe DEBE estar conectado a un receptáculo

adecuado con cable de cobre correctamente instalado y con conexión a tierra, de acuerdo con todos los códigos y las ordenanzas locales. Ante cualquier duda, comuníquese con un electricista autorizado.

NO realice modiﬁ caciones al enchufe que haya instalado en

este artefacto.

Para una secadora conectada de forma permanente:

1. La secadora DEBE estar conectada a un sistema de cableado permanente de metal conectado a tierra, o bien se debe colocar un conductor de conexión a tierra con los conductores del circuito y debe estar conectado al terminal de conexión a tierra del equipo o al cable a tierra del artefacto.

Requisitos de conexión a tierra: secadora eléctrica (Canadá)

- PELIGRO DE DESCARGA ELÉCTRICA -

Para una secadora conectada a tierra:

2. Debido a que la secadora está equipada con un cable de alimentación eléctrica que cuenta con un conductor de conexión a tierra, el enchufe debe estar conectado a un tomacorriente correctamente instalado y con conexión a tierra, de acuerdo con todos los códigos y las ordenanzas locales. Ante cualquier duda, comuníquese con un electricista autorizado.

NO realice modiﬁ caciones al enchufe que se proporciona con este artefacto.

Requisitos de conexión a tierra: secadora a gas (Estados Unidos y Canadá)

Tom

acorriente con

puesta a tierra

ninguna circunstancia.

No corte, retire ni deshabilite la clavija de conexión a tierra bajo

Cordón eléctrico de 3 clavijas con puesta a tierra

La secadora está equipada con un enchufe de tres patas 1. (conexión a tierra) para evitar el peligro de electrocución y debe estar conectada directamente a un receptáculo de enchufe de tres patas que cuente con una conexión a tierra adecuada.

El enchufe debe estar conectado a un tomacorriente 2. correctamente instalado y con conexión a tierra, de acuerdo con todos los códigos y las ordenanzas locales.

Tom

acorriente con

puesta a tierr

No corte, retire ni deshabilite la clavija de conexión a tierra bajo ninguna circunstancia.

Ante cualquier duda, comuníquese con un electricista autorizado.

NO corte ni retire la espiga de conexión a tierra del enchufe.

Cordón eléctrico de 3 clavijas con puesta a tierra

Conexión de gas

Quite el tapón del tubo de gas en la parte trasera de la 1. secadora.

NO conecte la secadora al servicio de gas LP sin convertir la válvula de gas. El kit de conversión a gas LP debe ser instalado por un técnico caliﬁ cado.

Conecte un tubo aprobado o uno semi-rígido de 1,27 2. cm (1/2 pulgada) de diámetro interior desde la línea de suministro de gas al tubo de 0,96 cm (3/8 pulgada) ubicado en la parte trasera de la secadora. Utilice un reductor de 1,27 cm a 0,96 cm (1/2 pulgada a 3/8 pulgada) para realizar la conexión. Aplique un sellador para roscas que sea resistente a la acción corrosiva de los gases licuados en todas las conexiones de los tubos.

doble

FLUJO DE GAS

Conector

exible

Conector

doble

Tubo de admisión

en la parte posterior

de la secadora

Válvula

de cierre

manual

Cerrado

Abierto

Todas las conexiones deben estar ajustadas con llave

equipada con una válvula de cierre manual aprobada. Esta válvula debe estar ubicada en la misma habitación que la secadora, en una ubicación que permita la facilidad de apertura y cierre. No bloquee el acceso a la válvula de cierre de gas.

Conector

La línea de suministro de gas debe estar

Abra la válvula de cierre de la línea de suministro de 3. gas para que el gas ﬂ uya a través de la tubería. Espere unos minutos a que el gas ﬂ uya a través de la línea de suministro de gas.

hacia la secadora

desde el suministro de gas

Válvula de cierre: posición abierta

Utilice un manómetro para veriﬁ car que no haya fugas 4. en el suministro de gas. Si no cuenta con un manómetro, pruebe todas las conexiones aplicando agua jabonosa en estas.

- PELIGRO DE EXPLOSIÓN - NUNCA

compruebe si hay fugas de gas con una llama abierta.

Conexión eléctrica (fuera de Canadá): triﬁ lar

Connexión

tierra interna

(tornillo VERDE)

Instale aquí un

dispositivo de

liberación de tensión

aprobado por U.L.

Ranura de

recuperación de

tornillos del terminal

Línea 1

(terminal de

LATÓN)

Neutro

(terminal

PLATEADA)

Línea 2

(terminal de

LATÓN)

Tornillo de

cubierto

de acceso

Tablero de

terminales

Neutro

(cable central)

30 AMP

NEMA 10-30

¡NO retire la conexión

interna a tierra

en los sistemas trifilares!

Terminal

neutro

Receptáculo triﬁ lar

(tipo NEMA 10-30R)

- PELIGRO DE DESCARGA ELÉCTRICA -

El no desconectar el suministro eléctrico antes de realizar cualquier reparación puede ocasionar lesiones personales o incluso la muerte.

30 AMP

NEMA 10-30

Neutro

(cable central)

Desconecte el suministro eléctrico del tomacorriente. 1.

Extraiga el tornillo que sujeta la cubierta de acceso del 2. bloque terminal que se encuentra en la esquina inferior de la parte trasera de la secadora.

Instale un dispositivo de liberación de tensión aprobado 3. por U.L., de acuerdo con las instrucciones relativas al cable de alimentación/dispositivo de liberación de tensión del fabricante, en el oriﬁ cio de entrada del cable de alimentación debajo del panel de acceso. En este momento, el dispositivo de liberación de tensión debe estar holgadamente en su lugar.

Pase un cable de alimentación aprobado por U.L. 4. DESENCHUFADO, de 30 amp. tipo NEMA 10-30, SRDT a través del dispositivo de liberación de tensión.

Conecte el conductor neutro (cable del centro) del cable 5. de alimentación al terminal PLATEADO del centro del bloque terminal. Ajuste el tornillo con ﬁ rmeza.

Conecte los dos conductores externos restantes del cable 6. de alimentación a los terminales externos de color LATÓN del bloque terminal. Ajuste los dos tornillos con ﬁ rmeza.

Tornillo de

cubierto

de acceso

Tablero de

terminale

Línea 2

(terminal de

LATÓN)

Neutro

(terminal

PLATEADA)

Línea 1

(terminal de

LATÓN)

Connexión

tierra interna

(tornillo VERDE)

Instale aquí un

dispositivo de

liberación de tensión

aprobado por U.L.

Ranura de

recuperación de

tornillos del terminal

Si un tornillo del terminal se cae durante la instalación del cable, se puede recuperar en la ranura de recuperación de tornillos del terminal que se encuentra debajo del panel de acceso.

No forme un ángulo agudo con el cableado/conductor, ni los doble en el punto de conexión.

Siga las pautas del fabricante para sujetar ﬁ rmemente 7. el dispositivo de liberación de tensión y el cable de alimentación.

Vuelva a instalar la cubierta del bloque terminal.8.

tetraﬁ lar e instalarla en un sistema triﬁ lar, mueva la conexión a tierra interna del terminal central nuevamente hacia el tornillo VERDE que se encuentra junto al bloque terminal.

- PELIGRO DE DESCARGA ELÉCTRICA -

Para mover la secadora desde un sistema

¡NO retire la conexión

interna a tierra

en los sistemas trifilares!

Terminal

neutro

Conexión eléctrica (fuera de Canadá): tetraﬁ lar

Connexión

tierra interna

(tornillo VERDE)

Instale aquí un

dispositivo de

liberación de tensión

aprobado por U.L.

Ranura de

recuperación de

tornillos del terminal

Línea 1

(terminal de

LATÓN)

Neutro

(terminal

PLATEADA)

Línea 2

(terminal de

LATÓN)

Tornillo de

cubierto

de acceso

Tablero de

terminales

Neutro

(cable BLANCO)

30 AMP

NEMA 14-30

Tierra

(cable VERDE)

Mueva el cable de conexión

interna a tierra (NEGRO) al

terminal del neutro (PLATEADO)

para los sistemas tetrafilares.

Terminal

neutro

Tornillo VERDE

de conexión

a tierra

Cable de

alimentación

NEGRO o ROJO

Cable de

alimentación

NEGRO o ROJO

Cable VERDE

de conexión

a tierra

Cable BLANCO

neutro

Receptáculo tetraﬁ lar

(tipo NEMA 14-30R)

- PELIGRO DE DESCARGA ELÉCTRICA -

El no desconectar el suministro eléctrico antes de realizar cualquier reparación puede ocasionar lesiones personales o incluso la muerte.

30 AMP

NEMA 14-30

Tierra

(cable VERDE)

Neutro

(cable BLANCO)

Desconecte el suministro eléctrico del tomacorriente. 1.

Extraiga el tornillo que sujeta la cubierta de acceso del 2. bloque terminal que se encuentra en la esquina inferior de la parte trasera de la secadora.

Pase un cable de alimentación aprobado por U.L. 4. DESENCHUFADO, de 30 amp. tipo NEMA 14-30, SRDT o ST a través del dispositivo de liberación de tensión.

Desconecte el cable interno (NEGRO) de conexión a tierra 5. que integra el enchufe preformado de la secadora del tornillo de conexión a tierra (VERDE) que está junto al bloque terminal.

Conecte el cable de conexión a tierra (VERDE) del cable 6. de alimentación al gabinete utilizando el tornillo (VERDE) de conexión a tierra. Ajuste el tornillo con ﬁ rmeza.

Mueva el cable interno (NEGRO) de conexión a tierra 7. que integra el enchufe preformado de la secadora al bloque terminal y conéctelo junto con el conductor neutro (BLANCO) del cable de alimentación al terminal PLATEADO del centro del bloque terminal. Ajuste el tornillo con ﬁ rmeza.

Conecte los conductores ROJO y NEGRO del cable de 8. alimentación a los terminales externos de color LATÓN del bloque terminal. Ajuste los dos tornillos con ﬁ rmeza.

No forme un ángulo agudo con el cableado/conductor, ni los doble en el punto de conexión.

Siga las pautas del fabricante para sujetar ﬁ rmemente 9. el dispositivo de liberación de tensión y el cable de alimentación.

Vuelva a instalar la cubierta del bloque terminal.10.

- PELIGRO DE DESCARGA ELÉCTRICA -

Tornillo de

cubierto

de acceso

Tablero de

terminale

Línea 2

(terminal de

LATÓN)

Neutro

(terminal

PLATEADA)

Línea 1

(terminal de

LATÓN)

Connexión

tierra interna

(tornillo VERDE)

Instale aquí un

dispositivo de

liberación de tensión

aprobado por U.L.

Ranura de

recuperación de

tornillos del terminal

Si un tornillo del terminal se cae durante la instalación del cable, se puede recuperar en la ranura de recuperación de tornillos del terminal que se encuentra debajo del panel de acceso.

Mueva el cable de conexión

interna a tierra (NEGRO) al

terminal del neutro (PLATEADO)

para los sistemas tetrafilares.

Tornillo VERDE

de conexión

a tierra

Cable VERDE

de conexión

a tierra

Cable de

alimentación

NEGRO o ROJO

Terminal

neutro

Cable BLANCO

neutro

Cable de

alimentación

NEGRO o ROJO

Instalación general

Tom

acorriente con

puesta a tierra

ninguna circunstancia.

No corte, retire ni deshabilite la clavija de conexión a tierra bajo

Cordón eléctrico de 3 clavijas con puesta a tierra

Conecte el tubo de escape al sistema de escape exterior 1. (consulte las páginas 34 a 36). Se recomienda usar una abrazadera (pieza A) de 4” (10,2 cm) para conectar las secadora al sistema de ventilación de escape. Utilice cinta de papel de aluminio para sellar las demás uniones.

Deslice la secadora a su posición ﬁ nal cuidadosamente. 2. Ajuste una o varias de las patas de la secadora hasta que se encuentre ﬁ rme sobre las cuatro patas. Coloque un nivel en la parte superior de la secadora. La secadora DEBE estar nivelada y ﬁ rme sobre las cuatro patas. Presione las distintas esquinas para asegurarse de que la secadora está estabilizada. Retire y deseche la cinta de la puerta.

Revise la caja del interruptor automático/ fusibles para asegurarse de que la electricidad esté desconectada antes de conectar el cable de alimentación al tomacorriente.

Conecte el cable de alimentación a un tomacorriente con 3. conexión a tierra.

Conecte la electricidad desde la caja del interruptor 4. automático/fusibles.

Consulte la Guía de uso y cuidado que se proporciona con 5. la secadora. Dicha guía contiene información útil y valiosa que le ahorrará tiempo y dinero.

Si tiene alguna pregunta durante el funcionamiento inicial, 6. repase la “Lista de control para evitar el servicio técnico” de su Guía de uso y cuidado antes de llamar al servicio técnico.

Guarde estas instrucciones cerca de la secadora para 7. referencia futura.

Dentro de la consola de la secadora, encontrará una

hoja de información técnica y un diagrama de cableado.

Tom

acorriente con

puesta a tierr

No corte, retire ni deshabilite la clavija de conexión a tierra bajo ninguna circunstancia.

Cordón eléctrico de 3 clavijas con puesta a tierra

Instrucciones para cambiar la apertura de la Puerta sin Ventana:

Figure 1

1. Abra la Puerta y quite los 4 tapones de enfrente a donde se encuentra la bisagra. Conserve todas las piezas para utilizarlas posteriormente, a menos que se especifique lo contrario. (Figura 1). Nota: Tenga cuidado al quitar los tapones, para no dan~ar la pintura en el Panel Frontal.

Figure 2

2. Afloje los cuatro (4) tornillos que sujetan la bisagra al Panel Frontal. (Figura 2). Para mejores resultados, quite solo uno de los tornillos. Luego quite los dos restantes, mientras sujeta la puerta firmemente, para evitar que caiga y cause un dan~o a la bisagra, al Panel o a la Puerta. Despues de aflojar los tornillos restantes, proceda a quitarlos completamente.

Figure 4

5. Quite dos (2) tornillos de la manija y dos (2) tapones de la Puerta; teniendo cuidado de no rayar la pintura de la Puerta. (Figura 4).

Figure 5

6. Retire la manija lejos del ensamble de la puerta. (Figura 5).

Figure 3

3. Coloque la Puerta, con el lado de la bisagra hacia abajo, sobre una toalla o colchoneta, para evitar que se raye. Quite los cuatro (4) tornillos restantes entre la bisagra y la puerta. (Figura 3).

4. Quite cuatro (4) tornillos del lado contrario de la puerta, donde estaba montada la bisagra.

Figure 6

7. Separe la puerta externa del ensamble interno de la puerta con un cuchillo o con un destornillador plano. (Figura 6).

11. Vuelva a montar la lente al anillo de transición con los agujeros para instalar la manija en el lado derecho del montaje de la puerta. Para el ajuste apropiado asegure que las lengüetas de retención en el anillo de transición están encima de la lente.

Figure 7

8. Quite el tornillo que fija la lente. (Figura 7).

9. Desuniendo varias de las lengüetas de retención y retire la lente lejos del anillo de transición. (Figura 8).

Figure 8

12. Vuelva a instalar la Puerta externa al ensamble interno de la puerta. (Figura 11)

13. Instale cuatro (4) tornillos que fijan la bisagra al ensamble de la Puerta en la nueva localización, asegurase de colocar la bisagra en la orientación correcta.

14. Instale cuatro (4) tornillos en los agujeros que sujetaban la bisagra.

15. Quite la contra y deseche.

16. Quite el tapon cuadrado y reinstálese en el agujero donde estaba la contra.

17. Instale la contra (mismo que se proporciona en la bolsa de la Literatura) en el agujero cuadrado, en donde quito el tapon.

Figure 11

Figure 9

Figure 10

10. Quite dos (2) tapones del anillo de transición y reinstálese en lado anterior de la manija. (Figuras 9 y 10)

Figure 12

18. Re-instale la manija de la Puerta, haciendo pasar los pernos de montaje de la misma, a traves de los agujeros en el vidrio y anillo y colocando tornillos a traves del panel interior de la Puerta y apretandolos en los pernos de la manija. (Figura 12).

19. Tomando la puerta firmemente de la parte superior, coloquela cerca del hueco y asegurese de alinear el agujero superior de la bisagra con el agujero superior del Panel Frontal. Una vez que inicia el ensamble del primer tornillo, coloque el segundo en el inferior de la bisagra. Cuando ambos esten apretados, instale los otros dos tornillos.

20. Instale cuatro (4) tapones en los agujeros del Panel Frontal, donde estaban colocadas las bisagras originalmente.

26.44”

(67.16cm)

15.00”

(38.10cm)

27.00”

(68.58cm)

Accesorios

PEDESTAL DE ALMACENAMIENTO CONCORDANTE

Pedestal de color blanco - P/N NLPWD15 Pedestal de color negro - P/N NLPWD15E

Un accesorio de pedestal de almacenamiento, especialmente diseñado para esta secadora, se puede utilizar para elevar la unidad y facilitar su uso. Dicho pedestal agregará aproximadamente 38 cm (15 pulgadas) a la altura de su unidad para una altura total de 130 cm (51.25 pulgadas).

KIT DE SECADORA PARA CENTRO DE LAVADO

Pieza No.. 134700600

Dependiendo del modelo que haya comprado, es posible que esta secadora incluya un kit para instalarla sobre la lavadora correspondiente. Si el modelo que adquirió no incluye un kit de instalación sobre la lavadora o desea un kit diferente, puede pedir uno.

KIT DE CONVERSIÓN A GAS LP

Pieza No.. PCK4200

Las secadoras a gas diseñadas para el uso en lugares con suministro de LP requieren utilizar un kit de conversión antes de la instalación.

KIT DE INSTALACIÓN EN UNA CASA RODANTE

Pieza No.. 137067200

La instalación en una casa rodante requiere utilizar el KIT DE INSTALACIÓN EN UNA CASA RODANTE.

El no utilizar accesorios fabricados (o aprobados) por el fabricante puede ocasionar lesiones personales, daños a la propiedad o daños a la secadora.

27.00”

(68.58cm)

15.00”

(38.10cm)

26.44”

(67.16cm)

REJILLA DE SECADO

Pieza No.. 1370067300

Dependiendo del modelo que haya comprado, es posible que esta secadora incluya una rejilla de secado. Si el modelo que adquirió no incluye una rejilla de secado o desea una rejilla adicional, puede pedir una.

LLAVE UNIVERSAL PARA ELECTRODOMÉSTICOS

Pieza No.. 137019200

También puede pedir una LLAVE UNIVERSAL PARA ELECTRODOMÉSTICOS para ayudarlo a ajustar las patas de las secadoras, lavadoras o pedestales.

MARCADORES DE PINTURA DE RETOQUE

Marcador de retoque de pintura blanca - Pieza Nº 5303321319 Marcador de retoque de pintura negra - Pieza Nº 5304458932

Piezas de repuesto: 1-800-944-9044 (en Canada 1-800-265-8352)

Si su secadora necesita piezas de repuesto, comuníquese con el sitio donde la adquirió, llame al 1-800-944-9044 (en Canada 1-800-265-8352) o visite nuestro sitio web en www.frigidaire.com para ponerse en contacto con la distribuidora autorizada de repuestos Frigidaire más cercana a su domicilio.

- PELIGRO DE DESCARGA ELÉCTRICA -

Cuando se reparen los controles, rotule todos los cables antes de desconectarlos. Los errores de cableado pueden producir un funcionamiento incorrecto y peligroso. Veriﬁ que que el funcionamiento es correcto después de realizar las reparaciones.

Notes NotasRemarques

Frigidaire GLGQ2170KE, 137135100B User Manual

Specifications and Main Features

Frequently Asked Questions

User Manual
