Frigidaire FWAC16B3MSGKS, FWAC16B2MSGKS, FWAC16B5MSGKS, FWAC16B2MSGKW, FWAC16B5MSGKW Instruction Manual
...
MANUAL DE INSTRUCCIONES /
INSTRUCTIONS MANUAL
LAVADORA DE ROPAS /
WASHING MACHINE
MODELOS / MODELS:
FWAC16B3MSGK(W,S)
FWAC16B5MSGK(W,S)
FWAC16B2MSGK(W,S)
FWAC16B3MEGK(W,S)
FWAC16B1MEGK(W,S)
FWAC16B5MEGK(W,S)
FWAC16B2MEGK(W,S)
W1(43,48)F_BILING_110617P
Lea todas las instrucciones antes de utilizar
el aparato y guardelas para futuras referencias.
Read all instructions prior to using
appliance and keep this manual for future reference.
Gracias por elegir Frigidaire como marca para su lavadora de ropas.
Las lavadoras de ropas Frigidaire han sido concebidas bajo altísimos
estándares técnicos. Poseen características especiales desarrolladas para
ofrecer aun más comodidad al usuario.
Para que usted pueda disfrutar todos los recursos que su nueva lavadora de
ropas ofrece, Frigidaire creó este manual. Con orientaciones simples y
prácticas usted conocerá sus funciones y aprenderá la manera de operar este
aparato de modo adecuado y seguro.
Lea las instrucciones sobre instalación y operación antes de utilizar su
lavadora de ropas y guárdelas en un lugar seguro para futuras consultas.
Frigidaire una vez más fabrica lo mejor en lo que se refiere a
electrodomésticos.
Índice
Bienvenido al mundo del
manejo simple y sin preocupaciones
La lavadora de ropas que usted
ha comprado puede ser ligeramente
diferente de la que se muestra en las
figuras de este manual, la forma en
general deberá ser la misma. Lea la
información referente a su operación.
Esta lavadora debe ser utilizada solo
para uso doméstico.
El aparato que usted ha comprado
puede tener un enchufe diferente del
que se muestra en las figuras de este
manual, siendo que el que viene en el
producto cumple la especificación
eléctrica de su país.
Consejos ambientales
El material del embalaje es reciclable. Procure separar plásticos, espuma flex,
papel y cartón y enviarlos a las compañias de reciclaje.
De acuerdo con la directriz de la RAEE (Residuos de Aparatos Eléctricos y
Electrónicos), en inglés WEEE (Waste of Electrical and Electronic Equipment),
se debe colectar y disponer de los residuos de aparatos eléctricos y
electrónicos separadamente. Si futuramente usted necesita desechar este
electrodoméstico, NO lo haga echándolo con el resto de la basura doméstica.
Sírvase enviar el aparato a los puntos de colecta de RAEE donde los haya
disponibles.
Precauciones de seguridad .................................................................... 03
Descripción del producto ....................................................................... 05
Instalación .............................................................................................. 06
Preparación antes de realizar un lavado .................................................. 08
Panel de control ...................................................................................... 10
Operación ............................................................................................... 11
Inicio rápido ............................................................................................ 20
Limpiza y mantenimiento ........................................................................ 21
Identificación de los problemas .............................................................. 22
Mensajes de defecto y soluciones .......................................................... 23
Informaciones técnicas ......................................................................... 49
0201
Atención
ESP
ESP
Precauciones de seguridad
Observe las siguientes indicaciones para evitar lesiones personales y
daños a lavadora.
No desarme ni arme la lavadora sin autorización.
No introduzca su mano para retirar prendas del tambor de centrifugado antes
de que este se detenga por completo.
No instale la máquina en lugares húmedos o donde pueda ser afectada por el
agua de lluvia para evitar choques eléctricos, incendios, defectos y otros
accidentes.
No limpie el artefacto lavándolo directamente con agua.
No permita que los niños se trepen a la máquina ni que se asomen al tambor
para evitar accidentes.
Se prohíbe el lavado de ropa que haya entrado en contacto con querosene,
gasolina, alcohol y otros materiales inflamables.
No dañe el cable de alimentación flexible ni el enchufe para evitar choques
eléctricos, cortocircuitos e incendios.
Limpie regularmente el cable de alimentación para eliminar el polvo y la
suciedad y evitar problemas de contacto.
Desenchufe la lavadora de la toma eléctrica en caso de que no esté en uso.
Conecte correctamente la línea a tierra de la toma eléctrica para evitar
choques por fugas accidentales.
Inserte correctamente el enchufe en la toma eléctrica.
No coloque sobre la lavadora velas encendidas, espirales repelentes,
cigarrillos ni otros objetos inflamables, ni tampoco hornos eléctricos,
calefactores y otras fuentes de calor.
Use una fuente de alimentación adecuada.
No inserte ni retire el enchufe de la toma eléctrica con las manos húmedas
para evitar choques eléctricos.
Asegúrese de que el tubo de entrada de agua esté conectado y de que el grifo
esté abierto antes de realizar un lavado
de ropa.
La temperatura del agua no debe exceder los 50 ºC cuando se lava con agua
caliente.
No se permite que los clientes cambien el cable de alimentación eléctrica sin
autorización.
Se prohíbe estrictamente sentar niños y colocar peso sobre la lavadora.
No tire del cable eléctrico para desenchufar la lavadora.
No lave pilotos, chaquetas con relleno de pluma, capas de pesca o prendas
similares en la lavadora.
Todas las gráficas de este manual son simplesmente para propósitos
explicativos. Podrían ser un poco distintas a las características del equipo que
usted compró.
La descripción del panel de control se basa en un modelo típico, la función es
la misma de su lavadora de ropas aunque pueda haber algunas diferencias en
su apariencia.
Atención
0403
ESP
ESP
14
Instalación
1
2
3
4
5
6
8
Entrada de agua fría
Entrada de agua caliente
Panel de control
Manguera de drenaje superior
(Sólo para drenaje superior)
Tambor de lavado/centrifugado
Tapa (Vidrio o metal)
Agitador
Nombres de las partes
9
10
12
11
13
14
Perilla de la pata ajustable
Gabinete
Cable de alimentación eléctrica
Compartimento para jabón en polvo
Manguera de entrada de agua
Manguera de drenaje superior
Cubierta inferior
Base de
protección
7
Descripción del producto
1
11
12
13
10
9
8
06
2
3
4
5
6
7
Retire la lavadora del embalaje
• Retire la lavadora del embalaje y
saque la placa del fondo del
gabinete que se encuentra en la
cubierta de espuma.
• Abra la tapa de la lavadora y retire
los accesorios.
• Se prohíbe encender la lavadora
para probarla o realizar un lavado
sobre la base de protección.
Instalación de la manguera de
drenaje
•
drenaje en el desagüe.
• Fíjela y ajústela con una banda
(Como se muestra en la figura).
Inserte totalmente la manguera de
Instalación de la cubierta inferior
Incline ligeramente la lavadora hacia el
frente e inserte la cubierta inferior.
05
ESP
ESP
Instalación de la manguera de
entrada de agua
Ajuste un extremo de la manguera de
entrada al grifo (hay una junta de
goma en el interior).
Atornille fuertemente el otro extremo
de la manguera de entrada de agua
en la válvula de entrada. (con la junta
de goma en su interior).
Ajuste las patas ajustables para
que la lavadora se ubique de forma
estable
Pata ajustable (para extenderla, gírela
hacia la derecha; para acortarla, gírela
hacia la izquierda).
Incline levemente la lavadora primero
y afloje la perilla de la pata ajustable.
Ajuste la pata de modo que las cuatro
esquinas de la lavadora se apoyen en
el suelo de modo firme. A
continuación, ajuste la perilla de la
pata y trábela. Si el piso está
obviamente desnivelado, se debe
realizar una corrección de la
superficie. De lo contrario, el tambor
de la lavadora se inclinará y golpeará
el gabinete.
Conecte la fuente de alimentación
eléctrica
Abra el grifo de agua
Cuando ajuste la tuerca, aplique fuerza pareja y no retuerza la válvula de
entrada de agua para evitar romper la junta de la válvula.
Manguera de
entrada de agua
Tuerca
de ajuste
Atención
Preparación antes de realizar un lavado
0807
ESP
ESP

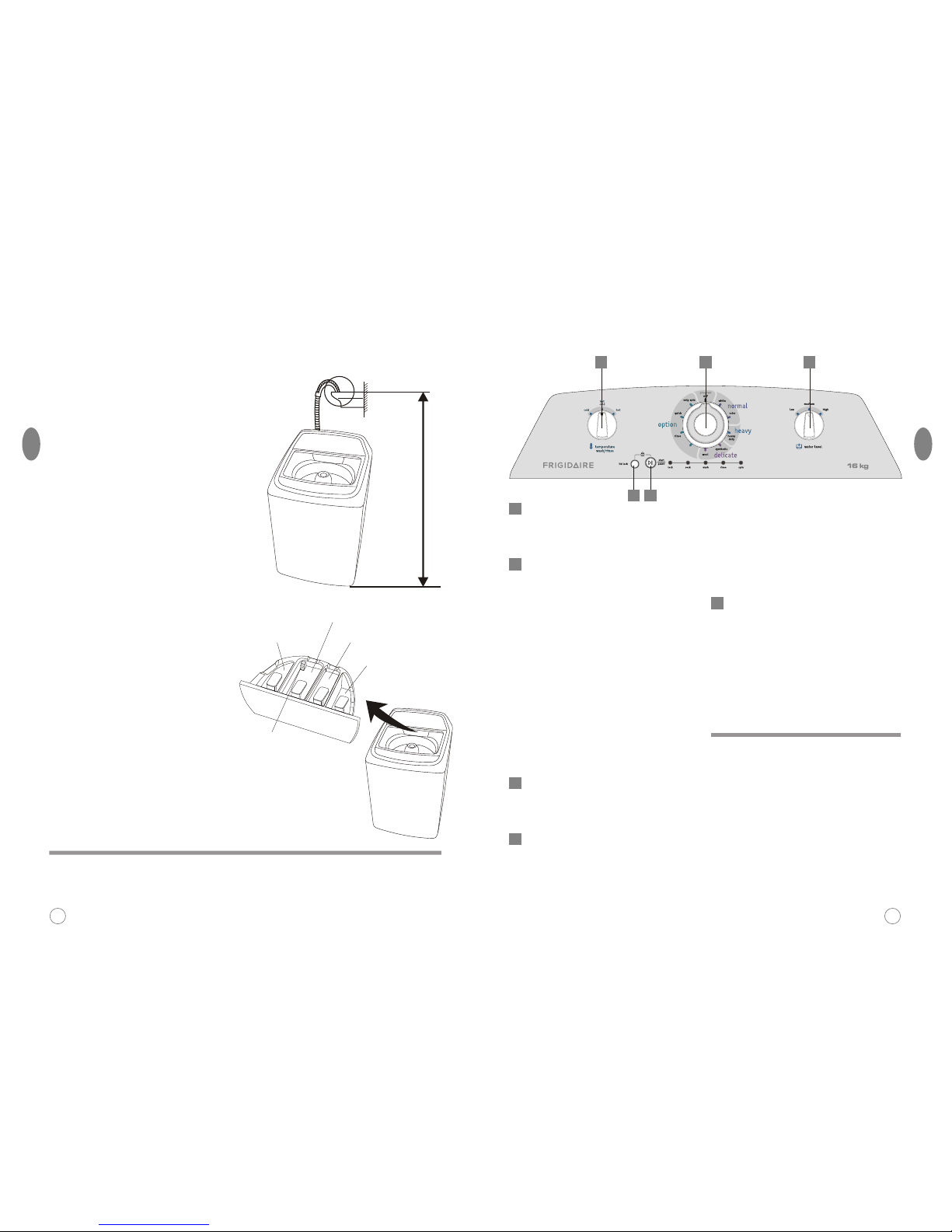

Ponga la manguera de drenaje
hacia abajo
El agua desbordará cuando la altura
de la manguera de drenaje sea de
menos de 750 mm.
Ponga la ropa y una cantidad
adecuada de blanqueador, jabón en
polvo, detergente líquido y
suavizante.
Temperatura del agua
Gire el control selector para elegir
la temperatura: Caliente,
Caliente/Tibia, Fría/Caliente, Fría
Selección de programa
El programa ofrece cinco modos
de lavado: APAGADO, NORMAL,
PESADO, DELICADO, OPCIÓN.
APAGADO: Interruptor eléctrico
que corta la alimentación de
energía.
NORMAL contiene dos
programas: BLANCO, COLOR.
PESADO contiene uno programa:
CARGA.
DELICADO contiene dos
programas: LANA y SINTÉTICO.
OPCIÓN contiene cuatro
programas: CENTRIFUGADO
ENJUAGUE Y CENTRIF,
REMOJO, RÁPIDO y
CENTRIFUGADO SOLAMENTE.
Nivel del agua
Esta lavadora tiene tres niveles de
agua.
Siguiendo el orden de rotación:
Bajo - Medio - Alto
Bloquear
Antes de empezar, después del
encendido, use el botón Bloquear
como tecla de determinación de
la hora de inicio. El horario
definido debe estar entre 0 y 12
horas.
Después de iniciado el programa,
si desea cambiarlo, seleccione el
nuevo programa y presione la
tecla Bloquear. La lavadora
volverá a funcionar de acuerdo
con el nuevo programa.
Inicio/Pausa
El botón Inicio/Pausa tiene las
funciones de iniciar y pausar.
Si presiona este botón
continuamente, la lavadora
alternará entre encendida y
pausada.
Drenaje superior
>750mm
Antes del lavado, retire las monedas, las llaves y cualquier otro objeto sólido y
cierres los cierres para evitar daños en la ropa y en el tambor.
Atención
1
2
4
3
4 5
2 3
Panel de control
1009
ESP
ESP
1
Todas las gráficas de este manual son
simplesmente para propósitos
explicativos. Podrían ser un poco
distintas a las características del
equipo que usted compró.
La descripción del panel de control se
basa en un modelo típico, la función
es la misma de su lavadora de ropas
aunque pueda haber algunas
diferencias en su apariencia.
Atención
5
Suavizante
Detergente líquido
Jabón en polvo
Blanqueador
Tres pasos:
Max, Med y Min.
enjuague y
centrif.
Instrucciones de funcionamiento de las perillas selectoras y los botones
1. Selección de la temperatura del
agua entrante
Secuencia hacia la derecha
Agua caliente→ Agua caliente/fría
→ Agua fría
Agua caliente: Lavado con agua
caliente, Enjuague con agua
caliente.
Agua caliente/fría: Lavado con
agua caliente, Enjuague con agua
fría.
Agua fría: Lavado con agua fría,
Enjuague con agua fría.
2. Selección de programas
La perilla de selección de
programa ofrece cinco opciones
Apagado—Normal—Pesado—Deli
cado—Opción
APAGADO: perilla hacia arriba,
interrupción del suministro de
alimentación
Normal: Blanca, Color.
Pesado: Carga pesada
Delicado: Lana, Sintético
Opción: Enjuague y centrif.,
remojo, rápido, Centrifugado
solamente.
Los ritmos de lavado Normal,
Pesado y Delicado son diferentes,
el tiempo de cada programa
concreto varía. La opción
predeterminada es tiempo normal.
Por ejemplo, si se elige lavado
Operación
1211
ESP
ESP
rápido, use un tiempo normal de
lavado de 6 minutos, enjuague una
vez y centrifugado 3 minutos.
3. Selección del nivel de agua del
lavado
Tres opciones de centrifugado en
el siguiente orden: Bajo - Medio Alto
4. Botón Bloquear
• Después de conectar la
alimentación y antes de comenzar
a funcionar, el botón Bloquear se
usa como una tecla de selección
de tiempo. La selección va del 0 a
12 horas.
• Después del reinicio, con el
programa funcionando, para
cambiar la perilla de selección de
procedimiento seleccione un
nuevo programa y haga clic en el
botón Bloquear. Entonces, la
máquina volverá a funcionar de
acuerdo con el nuevo programa.
5. Botón Inicio/Pausa
Realiza la transición entre el
programa detenido y en
funcionamiento. El botón está en
funcionamiento cuando está hacia
arriba.
pausa
inicio
enjuague y
centrif.
6. Botón Bloquear + Inicio/Pausa
Si presiona ambos botones al
mismo tiempo todas las opciones
están bloqueadas a excepción de
la opción OFF.
Visor mientras se ejecuta un
programa
1. Procedimientos para el visor
EN ESPERA (después del
encendido y antes de comenzar a
funcionar): Muestra cada programa
de algún indicador luminoso de
proceso y el tiempo inicial. La
pantalla digital , no muestra
tiempo.
Inicio Diferido: Despues del lavado
de reserva, todos los indicadores
luminosos se apagan, la pantalla
muestra el tiempo de diferimiento.
Si no hay numero en la pantall no
hay tiempo diferido.
Funcionamiento: Los indicadores
se encienden intermitentemente
durante el funcionamiento. La
intermitencia se reduce cuando no
está en funcionamiento.
Si tiene un error, el indicador
luminoso se enciende largamente.
Si la puerta está bloqueada, la luz
de bloqueo de la puerta se
enciende largamente.
FINAL, los indicadores luminosos
se enciendes intermitentemente
(encendido 0,5 seg, apagado
0,5seg). Al mismo tiempo emite un
pitido 6 veces (pitido 0,5 seg,
pausa 0,5 seg). La pantalla
muestra en orden 11, 22, 33, 44,
55, 66 y finaliza automaticamente
el ciclo.
1413
ESP
ESP
2. Visor de la alarma
FALLA
El error de la pantalla digital indica:
E1: entrada de agua durante más
de una hora, alarma (el interruptor
de la puerta funciona, verifique la
válvula de entrada, etc.)
E2: Tiempo de drenaje ≥ El
interruptor de nivel del agua no se
reinicia en 6 min． （El interruptor de
la puerta funciona， verifique la vá
lvula de entrada， etc．）
E3: suena la alarma a menos que
se cierre la puerta antes del
centrifugado (interruptor de cierre
de la puerta)E4: suena la alarma
cuando el tambor choca tres
veces consecutivas (interruptor de
la puerta disponible)
F8: Falla del sensor de nivel del
agua (cambie el sensor de nivel
del agua)
F6: Falla de comunicación (Inserte
el terminal de comunicación en la
perilla selectora)
Fd: Falla de bloqueo electrónico
(verifique la traba de la puerta)
Ningun error en la pantalla digital
E1: Bloqueo y Remojo se
encienden de forma intermitente:
(primer y segundo paso del
proceso)
E2: Remojo y Lavado se
encienden de forma intermitente:
(segundo y tercer paso del
proceso)
E3: Lavado y Enjuague se
encienden de forma intermitente:
(tercero y cuarto paso del proceso)
E4: Enjuague y Centrifugado se
encienden de forma intermitente:
(cuarto y quinto paso del proceso)
F8: Centrifugado y Bloqueo se
encienden intermitentemente:
(primero y quinto paso del
proceso)
F6: El indicador luminoso en la
pantalla se enciende
intermitentemente (falla de
comunicacion)
Fd: Bloqueo se enciende
intermitentemente (alarma de
bloqueo de la puerta)
1615
ESP
ESP
4. Alarma sonora
Alarma, suena durante 10 seg.,
intervalo 15 min., alarma durante
10 seg. nuevamente, circula, hasta
que se elimina la alarma o se
apaga después de una hora.
Control del tiempo de funcionamiento del programa
1. Tiempo de drenaje
Tiempo de drenaje del programa= tiempo del agua desde el drenaje hasta
el reinicio+ Diferimiento del drenaje
El tiempo del agua desde el drenaje hasta el reinicio significa el inicio desde
el drenaje hasta la caída electrónica del nivel del agua. El diferimiento del
drenaje es lo que comienza desde la caída hasta el reinicio del nivel del
agua
Tiempo de drenaje durante 3 minutos fijos
2. Llenado de agua
Durante los subprocesos de lavado, tanto el proceso de lavado como el de
enjuague tendrán una prueba de llenado de agua. En el subproceso de
lavado, la lavadora suspenderá el funcionamiento durante los últimos tres
segundos de cada minuto de lavado. Tres segundos más tarde, medirá el
nivel del agua e iniciará el proceso de llenado de agua si el nivel es más
bajo que el nivel preinstalado. Y volverá al subproceso de lavado una vez
que el nivel del agua alcance el nivel predefinido.
3. Remojo
Los tiempos de inmersión de los procedimientos específicos no son
iguales.
Sábanas: 15 min. de remojo
Edredones: 30 min. de remojo
Jeans: 30 min. de remojo
Limpieza pesada: 30 min. de remojo
15 min. de remojo: 1 min. de lavado, 2 min. de remojo
30 min. de remojo: 1 min. de lavado, 4 min. de remojo
4. Lavado
Cuando el agua entrante alcanza el punto definido, el programa inicia el
proceso de lavado. Debido a las diferentes opciones de programas, el flujo
varía dependiendo del lavado. Cada vez que el programa realiza un lavado
Tiempos de
la alarma
Botones con
electricidad
Alarma
Fin del
funcionamiento
0,1
10
0,5
1
1
6
Número de veces
que suena
o finaliza un lavado, habrá un lavado de equilibrio.
Ritmos de lavado: Se divide en tres áreas: NORMAL, PESADA y DELICADA
El área OPCIÓN usa el ritmo NORMAL.
5. Cambio de dirección y proceso de centrifugado
En todos los subprocesos que tienen cambio de dirección y centrifugado,
las válvulas de extracción y drenaje se mantienen abierta, excepto en los
subprocesos de frenado y pausa. El drenaje comienza, se abre la válvula de
extracción, se abre la válvula de drenaje. Cuando se pausa, primero se
cierra la válvula de extracción, se cierra la válvula de drenaje después de 5
seg.
6. Proceso de prelavado
Primero entra agua hasta el nivel 2 de llenado, se lava durante 5 min.,
drenaje, salida del agua 3 min., entonces proceso de lavado normal.
7. Lista de parámetros de tiempo de funcionamiento de los programas
Área Programa Agua Lavado Enjuague (1) Enjuague (2) Centrifugado
Remojo Drenaje DrenajeDrenajeLavado
centrifuga
do
centrifuga
do
centrifuga
do
Agua Agua
Aalmacena
miento
Aalmacena
miento
Normal Blanca 4 min. 3 min. 3 min.5 min. 4 min. 4 min.6 min. 6 min.
Carga
pesada
4 min. 3 min. 3 min.5 min. 4 min. 4 min.8 min. 8 min.30 min.
Color 4 min. 3 min. 3 min.5 min. 4 min. 4 min.6 min. 6 min.
Sintético 4 min. 3 min. 3 min.5 min. 4 min. 4 min.5 min. 5 min.
Enjuague y
centrif.
4 min. 3 min. 5 min.5 min. 4 min. 6 min.
Lana 4 min. 3 min. 3 min.5 min. 4 min. 4 min.5 min. 5 min.
Remojo
9/12/15/18
min
6 min
Prelavado4 min.
4 min.
3 min.
3 min.
3 min.
3 min. 3 min.
5 min.
5 min.
5 min.
4 min.
4 min.
4 min.6 min.
6 min.
6 min.
Rapido
Centrif.
solamente
Pesada
9/12/15/18
min
3/5/7
min/
estándar
5/7/12
min/
estándar
5/7
min/
estándar
3 min.
3 min.
3 min.
3 min.
3 min.
3 min.
5 min.
5 min.
5 min.
5 min.
5 min.
5 min.
Sin enjuague
Sin enjuague
Opción
Delicada
1817
ESP
ESP
Control de bloqueo de la puerta
1. Para la traba, cuando está encendida, si la puerta está cerrada se abrirá la
traba de la puerta.
2. Después de presionar el botón Iniciar, el proceso de lavado mantiene la
traba abierta y el proceso de centrifugado mantiene la puerta bloqueada.
3. Cuando se producen errores o pausa (incluye E1, E2, 4), el bloqueo de la
puerta se abre.
4. Cuando concluye el funcionamiento del programa, se desbloquea solo y al
recomenzar se escucha la señal sonora 6 veces hasta la falla de
alimentación.
Proceso de rectificación de desequilibrio
Una señal de funcionamiento desequilibrado significa que la señal de nivel alto
del interruptor de la puerta está entre 50 ms y 300 ms. Cuando la señal está
por encima de 300 ms, la puerta se abrirá en ese momento, determinado por
la PLC. De acuerdo con las diferentes configuraciones de lavado del agua,
habrá diferencias entre el equilibrio del nivel de agua del tambor, el tiempo de
lavado de equilibrio, los golpes del tambor del tiempo de equilibrio y el ritmo
de lavado.
Proceso automático de puenteo de electricidad
1. La placa de circuito interrumpirá automáticamente la alimentación si la PCB
no se enciende en 10 segundos (no habrá impacto en otras operaciones
clave)
2. La placa de circuito interrumpirá automáticamente la alimentación si se
suspende de forma continua 1 hora mientras el programa se ejecuta.
3. La placa de circuito interrumpirá automáticamente la alimentación si
encuentra varias fallas y alarmas, la alarma suena durante 1 hora y no se
adopta ninguna acción mientras funciona el programa.
4. Cada programa, incluyendo los programas combinados al finalizar, detienen
automáticamente el suministro de alimentación eléctrica.
5. El procedimiento en la "verificación final" terminada, automáticamente
interrumpe la alimentación eléctrica.
Ajuste del secado
Verificación de la alarma y el visor
Presione el botón Bloquear e Iniciar/Pausar, interruptor encendido, se emite un
sonido una vez. Si no se presiona ”Programa personalizado” en 3 seg.,
después de 3 seg. se escucha el indicador sonoro tres veces y entonces se
interrumpe automáticamente el suministro de alimentación.
Verificación de lavado
Presione el botón Bloquear e Inicio/Pausa, interruptor encendido. Presione el
botón Bloquear durante 3 seg, pase a la verificación del lavado.
Después de 3 seg., actúa de acuerdo con el ritmo normal de agua durante 3
minutos. Tres minutos después del lavado, se escucha la señal sonora seis
veces, la electricidad se interrumpe automáticamente.
El proceso de lavado, haga clic en el botón Bloquear nuevamente, entonces
entra en la condición de prueba de centrifugado.
Verificación de centrifugado
Presione el botón Bloquear e Inicio/Pausa, interruptor encendido. Presione el
botón Bloquear dos veces durante 3 seg., entonces entra en verificación de
centrifugado
Tres segundos después, la válvula de drenaje se abre, 5 segundos después de
que se abre la válvula de drenaje, 2 segundos más tarde, comienza la rotación,
una larga centrifugado durante 150 seg., se apaga la rotación, entra 25
segundos la centrifugado usada, finaliza la centrifugado usada, se cierran las
válvulas de drenaje, 3 segundos después se cierra el drenaje. Espere 10
segundos después de que frente, se escucha la señal sonora seis veces, se
interrumpe la alimentación automáticamente.
Proceso de centrifugado prolongado, si se detecta que el tambor golpea se
activa de inmediato la alarma correspondiente. El funcionamiento del
interruptor de la puerta y el botón Inicio/Pausa es el mismo durante el estado
normal de centrifugado.
Durante la centrifugado, presione el botón Bloquear nuevamente para volver al
estado original.
La traba de la puerta de centrifugado de ajuste de secado se bloqueará
durante el proceso de ajuste de secado. Otras veces se abre.
2019
ESP
ESP
Verificación del agua entrante
Presione el botón Bloquear , encienda nuevamente la alimentación y entonces
verifique la válvula de entrada.
Abra el agua fría y caliente durante 1 minuto, se verá "1" en el tiempo de
lavado y brillará, apague cualquier exportación, el proceso habrá finalizado
cuando se escuche la señal sonora seis veces. En todo el proyecto, sólo el
botón "Iniciar/Pausar" puede cumplir una función.
Prueba de resistencia del artefacto
Presione el botón "Inicio/Pausa", la placa de computación realiza el ciclo de
acuerdo con el programa seleccionado.
1. Instale la lavadora
2. Cargue la ropa
3. Mida el detergente
4. Cierre la tapa de la máquina
5. Cuelgue el tubo de drenaje
6. Abra el grifo del agua
7. Conecte la alimentación eléctrica
8. Seleccione el programa deseado
9. Presione la tecla Inicio/Pausa
Selección de programa
1. Seleccione el programa que utilice el nivel de agua apropiado u otras
funciones relacionadas.
2. Presione la tecla Inicio/Pausa.
El lavado se detiene
• Después de finalizar el lavado, el indicador sonoro emitirá una señal continua
6 veces y entonces se interrumpirá automáticamente la alimentación
eléctrica. Asegúrese de posicionar el selector de programas en el ciclo
APAGADO
• Cierre el grifo.
• A pesar de que la energía se interrumpe automáticamente, se debe retirar el
enchufe de la toma eléctrica por motivos de seguridad.
Inicio rápido
Cierre la tapa de la lavadora cuando la máquina esté en funcionamiento. De lo
contrario, se detendrá automáticamente durante el proceso y mostrará una
advertencia de situación anormal.
La lavadora no funcionará si la cantidad de agua no alcanza el nivel definido.
En el proceso de centrifugado, la tapa se traba y no podrá abrirse. Si necesita
abrir la tapa, presione la tecla Inicio/Pausa. El tambor dejará de rotar y la tapa
se destrabará.
Atención
2221
ESP
ESP
Limpieza y mantenimiento
Asegúrese de desenchufar la lavadora de la alimentación eléctrica antes de
limpiarla o realizar tareas de mantenimiento.
Mantenga la lavadora bien cuidada y realice el mantenimiento correcto para
prologar la vida útil del artefacto.
Limpieza de la junta de la manguera de entrada de agua
Gire la junta de la manguera de entrada de agua hasta retirarla de la lavadora.
Limpie el filtro de la válvula de entrada con un cepillo.
Identificación de los problemas
Cuando la lavadora presente un problema, póngase en contacto con el servicio
de asistencia o el departamento de ventas de nuestra compañía. El cliente no
debe desarmar la máquina sin autorización.
Si la lavadora no funciona normalmente o presenta alarmas anormales,
verifique los siguientes problemas y corríjalos de acuerdo con las
instrucciones.
Durante el proceso de centrifugado, si la ropa se apila de un solo lado del
tambor de centrifugado, esto causará un desequilibrio del tambor que puede
hacer que golpee. En ese momento, la computadora de la lavadora detectará
este fenómeno de desequilibrio y lo corregirá automáticamente (llenando la
lavadora de agua y realizando un lavado). Si la situación de desquilibrio no se
soluciona después de tres correcciones continuas, esto significa que la
computadora no pudo realizar la corrección automática del problema.
Entonces, el usuario deberá corregirlo manualmente ubicando la ropa en el
interior del tambor de forma más pareja para resolver el problema.
• Verificar si la lavadora está apagada o si hay un fusible quemado.
• Verificar si el suministro de agua está interrumpido o si la presión del agua es
demasiado baja.
• Verificar si la manguera de entrada está conectada adecuadamente y si el grifo está
abierto.
• Verificar si el filtro de la válvula de entrada está obstruido por residuos.
• Verificar si el anillo de la válvula de entrada está dañado. (El sonido
electromagnético leve es un fenómeno normal cuando la válvula de entrada está
abierta)
• Verificar si el botón Inicio/Pausa se presionó después de presionar el botón de
encendido.
• Verificar si la lavadora está apagada o si hay un fusible quemado.
• Verificar si el voltaje de la alimentación eléctrica es demasiado bajo.
• Verificar si el agua alcanza el nivel requerido. (La lavadora no funcionará si la
cantidad de agua no alcanza el nivel requerido)
• Verificar si no está programado el modo de lavado "Diferido". (Solo comenzará a
funcionar cuando sea la hora predefinida)
• Verificar si la manguera de drenaje está colocada demasiado alta.
• Verificar si el extremo de la manguera de drenaje está sumergido en el agua.
• Verificar si el anillo interno de goma de la válvula está obstruido por residuos.
• Verificar si la tapa está cerrada.
• Verificar si toda la ropa está apilada de un solo lado del tambor o si hay demasiada
ropa.
• Verificar si la lavadora está en una condición inestable o si está desnivelada. (El piso
no es parejo)
• Verificar si no se aflojó la correa del motor.
No ingresa agua
No se realiza el
lavado
Drenaje anormal
Centrifugado
anormal
DEFECTOS
ELEMENTOS PARA INSPECCIONAR
2423
ESP
ESP
Mensajes de defecto y soluciones
Cuando la lavadora presente un problema, póngase en contacto con el servicio
de asistencia o el departamento de ventas de nuestra compañía. El cliente no
debe desarmar la máquina sin autorización.
Si la lavadora no funciona normalmente y se muestra una indicación anormal en
la pantalla o si suena una alarma, verifique y corrija el problema de acuerdo con
las siguientes instrucciones.
Alarma de entrada de agua o
entrada durante 1 hora.
La centrifugado no llega a la
alarma de la tapa frontal.
Alarma por sensor de nivel
del agua.
Defecto en la traba
electrónica de la tapa.
*Se encienden intermitentemente de forma simultánea.
Encendido Apagado
Alarma por choque en el
mismo proceso de
centrifugado tres veces.
La luz de la traba para niños
se enciende
intermitentemente.
Tiempo de drenaje≥6 min
El interruptor de nivel de
agua no se reinició．
Verifique si el grifo está
abierto.
Cierre la tapa.
Sustituya el sensor de nivel
del agua
Verifique la traba de la tapa.
Mantenga la ropa equilibrada.
Falla de comunicación.
Interruptor de la tapa efectivo,
verifique la válvula de drenaje.
DISPLAY*
CAUSA SOLUCIÓN
centrifugado
centrifugado
centrifugado
centrifugado
centrifugado
centrifugado
bloqueo
bloqueo
bloqueo
bloqueo
bloqueo
bloqueo
remojo
remojo
remojo
remojo
remojo
remojo
lavado
lavado
lavado
lavado
lavado
lavado
enjuague
enjuague
enjuague
enjuague
enjuague
enjuague
Mensaje de anormalidad y alarma de la lavadora
Cuando la lavadora presente un problema, póngase en contacto con el servicio
de asistencia o el departamento de ventas de nuestra compañía. El cliente no
debe desarmar la máquina sin autorización.
Si la lavadora no funciona normalmente y se muestra una indicación anormal en
la pantalla o si suena una alarma, verifique y corrija el problema de acuerdo con
las siguientes instrucciones.
Alarma de entrada de agua o entrada
durante 1 hora.
Tiempo de drenaje≥6 min El
interruptor de nivel de agua no se
reinició．
La centrifugado no llega a la alarma de
la tapa frontal.
Alarma por choque en el mismo
proceso de centrifugado tres veces.
Alarma por sensor de nivel del agua.
Cuando hay una falla de comunicación.
La alarma de la traba de la tapa está
defectuosa.
E1
E2
E3
E4
F8
F6
Fd
Verifique si el grifo está abierto.
Interruptor de la tapa efectivo, verifique
la válvula de drenaje
Cierre la tapa.
Mantenga la ropa equilibrada.
Sustituya el sensor de nivel del agua.
Reubicación del conector de terminal
de comunicación.
Verifique la traba de la tapa.
DISPLAY
CAUSAS MÉTODOS
Contents
Precauciones de seguridad .................................................................... 27
Product description ................................................................................ 29
Installation .............................................................................................. 30
Preparation before washing .................................................................... 32
Control panel .......................................................................................... 34
Operation ................................................................................................ 35
Quick start .............................................................................................. 44
Cleaning and maintenance ..................................................................... 45
Identify usual trouble of washer .............................................................. 46
Malfunction display and solutions ........................................................... 47
Technical informations ............................................................................ 49
2625
Thank you for choosing Frigidaire for your washing machine brand. Our
washing machines are developed with high technical and quality standards,
with features to offer you even more comfort.
Read all instructions before using this appliance. This book contains valuable
information about operation, care and service. Keep it in a safe place.
You expect all this from Frigidaire…and we deliver.
Your laundry never looked so good.
Welcome to the world of
simple handling and no worries.
Environmental Advices
This product can not be treated as
household waste. Instead shall be
handed over to the applicable
collection point for the recycling of
electrical and electronic equipment. By
ensuring this product is disposed of
correctly, you will help prevent potential
negative consequences for the
environment and human health, which
could otherwise be caused by
inappropriate waste handling of this
product. For more detail information
about recycling of this product, please
contact your local city office, your
household waste disposal service or
the shop where you purchased the
product.
The washing machine you bought might be different from the one shown on the
figures of this user manual, however the overview image should be similar.
Please read the information regarding to operation.
This washing machine is for household use only.
The washing machine you bought might have a different plug from the one
shown on the figures of this user manual, however the one you bought is
according to your country requirements.
Attention
ENG
ENG
Precauciones de seguridad
Observe the following items in order to prevent from injuring yourself,
others and the damage of property.
Please do not disassembly and assembly the machine without authorization.
Please do not insert your hand and take out clothes inside the spin barrel
before it is fully stopped.
Please do not install the machine in damp and raining environment to avoid
electric shocking, catching fire, faults and distortion accidents.
Please do not directly rinse the machine with water when cleaning.
Please do not let children climb the machine or peer into the rotating spin
barrel to avoid accidents.
It is prohibited to wash the clothes touching with kerosene, gasoline, alcohol
and other flammable materials.
Please do not damage power flexible cord and power plug to avoid electric
shocking, short circuit and catching fire.
Regularly clean the power plug to remove dust and dirt to avoid contact failure.
Please pull out plug from the socket if the machine is not in use.
Please well connect the earth line of socket to avoid electric shocking by
accidental leakage.
Please insert the power plug tightly.
Please do not place on the washer burning candle, mosquito-repellent
incense, cigarette and other flammable things, as well as electric stove, air
heating fan and other heating sources.
Please use correct power source.
Please do not pull out or insert the plug with wet hands to avoid electric
shocking.
Please ensure that the water inlet pipe is connected and the tap is opened
before washing clothes.
The water temperature shall not exceed 50°C when washing with warm water.
Customers are not allowed to change the power line without permission.
It is strictly prohibited to place and sit children or lay weights on the washer.
Please do not pull the electric cord when pulling out the plug.
Please do not wash down jacket, raincoat, fishing coat and similar clothes in
the washer.
All graphics in this manual are just for purposes explanatory. Could be a little
different to the characteristics of computeryou purchased.
The control panel description is based on a typical model, the function is the
same as your washing machine while it may be some differences in
appearance.
Attention
2827
ENG
ENG
Installation
1
2
3
4
5
6
8
Cold water inlet
Hot water inlet
Control panel
Upper drain hose
(for upper drain only)
Wash Spin barrel
Door (Glass or metal)
Agitator
Parts name
9
10
12
11
13
14
Adjustable foot knob
Cabinet
Power line
Washing powder box
Inlet hose
Upper drain hose
Bottom cover
Base
foamed
cushion
7
Product description
04
Remove package
• Remove package and take out the
bottom board of the cabinet on the
foam cover.
• Open the lid of washer's door and
take out accessories.
• A trial operation or washing on the
foamed cushion is strictly forbidden.
Installation of drain hose
• Completely sleeve the drain hose
over the sewer.
• Fix and tighten it with a hoop (As
shown in the figure).
Installation of bottom cover
Slightly tilt the washing machine to the
front, and insert the bottom cover.
3029
ENG
ENG
14
1
11
12
13
10
9
8
2
3
4
5
6
7
Installation of water inlet hose
Fasten one end of the inlet hose to
the tap (there is arubber sealing
washer insider).
Tightly screw another end of water
inlet hose on water inlet valve (with
rubber seal ring inside).
Adjust the adjustable foot making
the washer be placed stable
Extend when clockwise rotating and
shorten when counterclockwise
rotating.
Slightly incline the washer first and
loosen the adjustable foot knob.
Adjust the adjustable foot so as to
ensure four corners of washer be
steadily contacted with the ground.
Then tighten the adjustable foot knob
and lock it. If the ground is obviously
not flat, correction should be made on
the ground surface, otherwise the
washer barrel will incline and knock
the cabinet.
Connect with power source
Open the water tap
When tightening the clamping nut, evenly apply the force and do not twist the
water inlet valve to avoid breaking of water inlet valve joint.
Water inlet
hose
Clamping
nut
Attention
Preparation before washing
3231
ENG
ENG
Put down the drain house
The water will overflow when the
height of the drain hose under
750mm.
Put in clothes and suitable amount
of bleach, washing powder, liquid
detergent and softener.
Water temperature
Turn the knob to select the
temperature: Hot , Hot/Cold,
Cold.
Program selection
Program divide into five washing
mode: OFF,NORMAL,HEAVY,
DELICATE,OPTION.
OFF:Strong electric switch,
cutting off power supply.
NORMAL contain two programs:
WHITE, COLOR.
HEAVY contain one program:
HEAVY DUTY.
DELICATE contain two programs:
WOOL and SYNTHETIC.
OPTION contain four programs:
RINSE & SPIN, SPIN, RINSE,
QUICK and ONLY SPIN.
Water level
This machine have three water
level. Followed by rotation: Low Medium - High
Lid lock
Prior to the start after power, Lid
lock button is used as a key
appointment, an appointment
time is 0-12 hours.
After re-start the program is
running, if the change program
switch, select the new program
press Lid lock key, washing
machines will be re-run under the
new procedures.
Start/pause
Start/pause button has both
function of start and pause.
Continuously press this button,
the machine will be switched
between start and pause mode.
Upper drain
>750mm
Before washing, please do take out coins, keys and other hard goods, and pull
to close the zip fastener to prevent clothes and barrel from damage.
Attention
1
2
4
3
5
Control panel
3433
ENG
ENG
1
4 5
2 3
All graphics in this manual are just for
purposesexplanatory. Could be a little
different to the characteristics of
computer you purchased.
The control panel description is based
on a typical model, the function is the
same as your washing machine while
it may be some differences in
appearance.
Attention
rinse &
spin
Softener
Liquid detergent
Detergent powder
Bleach
Three steps:
Max, Med y Min.
Switch and button operating instructions
1. Inlet water temperature selection
Clockwise order Hot water
Hot/cold water, Hot water:
Washing is hot water, Rinse is hot
water.
Hot/cold water: Washing is hot
water, Rinse is cold water.
Cold water: Washing is cold water,
Rinse is cold water.
2. Program selection
Program selected switch was
divided into five area: OFF,
Normal, Heavy, Delicate, Option
OFF: high switch, cut off power
supply
Normal: White; Color.
Heavy: Heavy duty.
Delicate: Wool; Synthetics
Option: Rinse & spin; Rinse; Quick;
Only spin
The beat of Normal, Heavy,
Delicate are different, each
concrete program’s time varies.
The default choice of Option is
normal tempo. For example, if
choose fast washing, use normal
tempo wash 6 Min, Rinse 1 times,
spin 3 minutes.
Operation
3635
ENG
ENG
3. Washing water level selection
Three POTS choice, needle
spinning in order : Low - Medium High
4. Lid lock button
• After the power before the start,
OK button is used as an
appointment keys, Appointment is
from 0 to 12 hours.
• After restarting, the program is
running ,if change procedures
switch, Select a new program and
click OK button, then washing
machine will rerun according to the
new program.
5. Pause/start button
Make the program transition in the
state of halt and operation, Button
effective when up.
rinse &
spin
6. Lid lock button + Pause/start
button
Press Lid lock + Pause/start
button in Operation state, all
switch button invalid, except OFF
button.
Display in the process of program
1. Procedures for display
STANDBY (After the power before
run): Shows each program of some
process lamp and the initial time;
No digital pipe, no showing time.
DELAYSTART (Reservation): After
reservation washing, all the lights
go out, displays reservation time.
If no number on the display no
delay time.
Run: the lights ablaze in the
process of running, long bright if
not running.
If it has a error light long bright; If
the door lock locked, door lock
light long bright.
END LED flashing(light 0.5 S?
drown 0.5 S),at the same time
tweet 6 times (sing 0.5 S-pause
0.5 S), Screen shown in in order of
11, 22, 33, 44, 55, 66, end,
Automatically cut off the power
switch.
3837
ENG
ENG
2. Alarm display
FAULT
Digital pipe error occurs:
E1: flooding water over
1h,alarm(The door switch effective,
check inlet valve, etc)
E2: Drainage time ≥ water level
switch not reset in 6 min．（ The
door switch effective， check inlet
valve， etc）
E3: alarming unless the door
closed before spin (close door
switch)
E4: alarming when Bump barrels
three consecutive.(door switch
available)
F8: Water-level sensor fault
(Change water-level sensor)
F6: communication breakdown
(Insert the communication terminal
to dial)
Fd: Electronic locks fault(check
door lock)
Non digital pipe error occurs
E1: both Lock and soak
flashing:(step first and second of
Processes)
E2: both soak and wash flashing:
(step second and third of
Processes)
E3: both wash and rinse flashing:
(step third and fourth of Processes)
E4: both rinse and spin flashing:
(step fourth and fifth of Processes)
F8: both spine and lock flashing:
(step first and fifth of Processes)
F6: Light flashing (communication
breakdown)
Fd: lock flashing (door lock
alarming)
4. Buzzing
Alarming, Buzzing 10s, interval
15m, alarming 10s again, So
circulates, until alarm remove, or
Automatic Power Off after 1h.
Control of program running time.
1. Drainage time
Program drainage time = time water from drainage to reset + Drainage
delay.
Time water from drainage to reset means start from drainage to electronic
fell to reset water-level. Drainage delay is what starts from fell to reset
water-level to drainage time for fixed 3 minutes.
2. Water replenishing
During the washing sub-process, both washing and rinsing process have
water-replenishing test. In the washing sub-process, machine will suspend
working during the last three seconds of each minute of washing. Three
seconds later, it will measure the water level and turn to the waterreplenishing process if the result turns out to be below the preinstalled
level.And it will turn to the former washing sub-process once the water level
reaches the preset level.
3. Soak
Specific procedures of immersion time are not the same.
Sheets: Soak 15Min
Comforters: Soak 30Min
Jeans: Soak: 15Min
Heavy-duty: Soak 30Min
Soak 15Min: wash 1Min, soak 2Min
Soak 30Min: wash 1Min, soak 4Min
4. Washing
Flooding water meet set point, program entry washing process. Due to
different choice of program, washing in different flow beats. Every time the
program washing or finished washing, there will be a balance washing.
Washing beats: divide into three areas - NORMAL, HEAVY, DELICATE
OPTION area used NORMAL beat.
5. Drift off and spin process
In the whole drift off sub processes and spin process operation, draw off
valve and drain on keep open, except braking sub processes and pause.
Drainage began, open draw off valve, Open drain valve on. When pause,
first close draw off valve, close drain valve on after 5S.
6. Prewashing process
First inflow water to 2 files levels, wash 5 min., drainage, dewatering 3 min.,
then normal washing process.
7. Program run time parameter list
Buzz time(s)
Buttons on
electricity
Alarming
End of run
0,1
10
0,5
1
1
6
Buzz number
4039
ENG
ENG
Area Program Water Wash Rinse (1) Rinse (2) Spin
soak drain Draindrainwash
spin Spin Spin
water Water
rinse
water
rinse
water
Normal White 4 min. 3 min. 3 min.5 min. 4 min. 4 min.6 min. 6 min.
Heavy
duty
4 min. 3 min. 3 min.5 min. 4 min. 4 min.8 min. 8 min.30 min.
Color 4 min. 3 min. 3 min.5 min. 4 min. 4 min.6 min. 6 min.
Synthetic 4 min. 3 min. 3 min.5 min. 4 min. 4 min.5 min. 5 min.
Rinse &
spin
4 min. 3 min. 5 min.5 min. 4 min. 6 min.
Wool 4 min. 3 min. 3 min.5 min. 4 min. 4 min.5 min. 5 min.
Soak
9/12/15/18
min
6 min
Prelavado4 min.
4 min.
3 min.
3 min.
3 min.
3 min. 3 min.
5 min.
5 min.
5 min.
4 min.
4 min.
4 min.6 min.
6 min.
6 min.
Quick
Only spin
Heavy
9/12/15/18
min
3/5/7
min/
estándar
5/7/12
min/
estándar
5/7
min/
estándar
3 min.
3 min.
3 min.
3 min.
3 min.
3 min.
5 min.
5 min.
5 min.
5 min.
5 min.
5 min.
Sin enjuague
Sin enjuague
Option
Delicate
Door lock control
1. For locks, when power hasn't started, if the door lock is closed, will open
the door lock.
2. After press start button, washing process door lock open, spin process
door lock close.
3. When mistakes or pause(include E1,E2,E4),doorlockopen.
4. When the program operation finished, deblocking itself, then reentrance
buzzing 6 times until power failure.
Unbalanced rectification process
Unbalanced operating signal means the high level signal of the door switch is
between 50ms and 300ms, when the signal is over 300ms, the door will be
opened, at that time， it is determined by PLC． According to the different water
washing Settings， among Bump barrel water level balance，balance washing
time， bump barrels of balance time and rhythm wash are different．
Automatic jump electricity process:
1. Computer board will automatically cut off if the PCB with power not start in
10’(Other key operation will not impact)
2. Computer board will automatically cut off if continuous suspended reach 1h
in Program running.
3. Computer board will automatically cut off if encounter various faults and
alarm, alarming reach 1h and don’t deal with it in Program running.
4. Each program including combo program running ended, automatically cut
off power supply.
5. The procedure in the "end check" finished, automatically cut off power
supply.
Dry tune
Display and buzzing check
Press Lid lock and pause/start key, switch on, buzzing one time. If not press
Custom program in 3S, after 3S, buzzing three times, then automatic jump
electricity.
Washing check
Press Lid lock button and pause/start key, switch on. Press Lid lock button
during 3S,turn into washing check.
After 3S, act according to the standard beat water for 3 minutes. Three minutes
after the wash, buzzing six times, automatic jump electricity.
Washing process, click the Lid lock button again, then enter spin test
condition.
spin check
Press Lid lock and pause/start key, switch on. Press “Lid lock” button two
times during 3S, then enter spin check.
Delay 3 seconds later, drain valve opens, 5 seconds after the drainage open, 2
seconds later, corotation turning on, long spin for 150S,turn off corotation,
enter 25 seconds used spin, used spin finished, turn off drainage valves, delay
3 seconds closed on drainage, Wait 10 seconds after the brakes, buzzing six
times, automatic jump electricity.
Long spin process, if detected bump canister signals are produce immediate
bump canister alarm. The door switch operation and start/pause key influence
is the same as the state of normal spin.
During spin, press Lid lock key again, return to original state.
Dry tune spin door lock will be locked during dry tune process. Other times
opened.
Flooding water check
Press Lid lock key, power on again, then entry into inlet valve check.
Open cold and hot water 1Min,wash time display 1 and shining, turn off all
exportation, process finished after six times buzzing. In entire project only
start\pause button can play a role.
4241
ENG
ENG
1. Instal the washing machine
2. Load the laundry
3. Measure out the detergent
4. Close the machine door
5. Put down (hang up) the drain pipe
6. Turn on the water tap
7. Plug the power supply
8. Select the desired programme
9. Press the start/pause key
Programme selection
1. Select the program than select the proper water level or attached functions
2. To press the start/pause key.
The wash stops
• When the wash stops, the buzzer will buzz continuously for 6 times and then
the power will be automatically cut off.Be sure to position the program knob
to cycle OFF.
• Turn off the water tap.
• Although the power can be cut off automatically, the power plug must be pull
out as well for the safety.
4443
Verificación del agua entrante
Presione el botón Bloquear , encienda nuevamente la alimentación y entonces
verifique la válvula de entrada.
Abra el agua fría y caliente durante 1 minuto, se verá "1" en el tiempo de
lavado y brillará, apague cualquier exportación, el proceso habrá finalizado
cuando se escuche la señal sonora seis veces. En todo el proyecto, sólo el
botón "Iniciar/Pausar" puede cumplir una función.
Endurance test appliance
Press pause/start key and power on, Computer board cycles according to the
selected program.
Quick start
Close the lid of the door before machine runs, otherwise, it will automatically
stop working during all the process and send out abnormal warning.
The washer will not work when the filled water does not reach the set water
level.
In the spin process is locked door, the door cover can not be opened.
If you need to open the door cover, press the (Start / Pause) key, the drum will
stop rotating, unlock the door cover.
Attention
ENG
ENG
Cleaning and maintenance
Identify usual trouble of washer
Make sure to pull out the power plug before the cleaning and maintenance.
Please keep the washer with neat appearance and perform correct
maintenance to prolong the service life of washer.
Cleaning of water inlet hose joint
Unscrew and remove the water inlet hose joint from the washer and clean the
filtering screen of inlet valve with brush.
When the washer is in trouble, please contact local service office or the sales
service department of our company and the customer should not dismantle the
machine without permission.
If the washer can not work normally, or appear abnormity or alarms, please
check and correct asfollows.
During the de spin process, if washing are piled at one side of the spin barrel, it
will cause unbalance of spin barrel resulting in striking. At this moment, the
computer inside the washer will feel this unbalance phenomenon and will
automatically correct it ( fill in water Washing ). However, if unbalance situation
is not removed after continuous three corrections, which means the computer
auto-correction can not resolve the problem. Then the user has to manually
and evenly place the clothing inside the barrel to solve the problem.
4645
• If the power is off or the fuse is burned out.
• If the water supply is cut off or the water pressure is too low.
• If the inlet hose is properly connected and the water tap is opened.
• If the filtering screen of inlet valve is blocked by dirt.
• If the coil of inlet valve is damaged. (The slight electromagnetic sound is normal
phenomenon when the inlet valve is switched on)
• If the "Start / Pause" button is pressed after the power switch is pressed.
• If the power is off or the fuse is burned out.
• If the power supply voltage is too low.
• If the water amount reaches to the required water level (The washer will not work if
the water amount does not reach the required water level).
• If it is set to "Delay" washing mode. (It will only start to work until the reservation time
reached)
• If the water drain hose is placed very high.
• If the end of water drain hose is sealed in pond.
• If the internal rubber ring of drain valve is blocked by dirt.
• If the door lid is closed.
• If all clothing piled largely at one side of barrel or the clothing is excessively placed.
• If the washer is not placed in stable condition or it is placed in inclination state. (The
ground is not flat).
• If the motor belt is loosened.
No water flows in
No washing
Abnormal
draining
Abnormal spin
FAULTS
INSPECTIONS ITEMS
ENG
ENG
Malfunction display and solutions
When the washer is in trouble, please contact local service office or the sales
service department of our company and the customer should not dismantle the
machine without permission.
If the washer can not work normally, and the abnormal indication is shown in the
display tube window or the machine alarms, please check and correct as
follows.
Abnormal display and alarm of the washer
When the washer is in trouble, please contact local service office or the sales
service department of our company and the customer should not dismantle the
machine without permission.
If the washer can not work normally, and the abnormal indication is shown in the
display window or the machine alarms, please check and correct as follows.
48
47
Alarm of water intaking or
making up over 1 hour.
spin do not meet the front
door alarm.
Alarm for water level sensor.
Electronic door lock
malfunction.
*Flickering simultaneously.
On Off
Alarm for shocking in the
same spin process third
times.
Child Lock light flashes.
DrainageTime ≥ 6min Water
Level switch is not reset.
Check the water tap is
opened or not.
Closed the door.
Replace Water Level sensor.
Check door lock.
Please keep the clothes
balance.
Communication failure.
Door switch effectively, check
drain valve.
DISPLAY*
CAUSE SOLUTION
Alarm of water intaking or
making up over 1 hour.
Drainage Time≥6min Water
Level switch is not reset.
spin do not meet the
front door alarm.
Alarm for shocking in the same
spin process third times.
Alarm for water level sensor.
When the communication failure.
Alarm for the lock of the door
is broken.
E1
E2
E3
E4
F8
F6
Fd
Check the water tap is
opened or not.
Door switch effectively,
check drain valve.
Closed the door.
Please keep the clothes
balance.
Replace Water Level sensor.
Re-allocation of the
communication terminal plug.
Check door lock.
DISPLAY
CAUSES METHODS
ENG
ENG
5049
Informaciones técnicas / Technical informations
ESP
ESP
ENG
ENG
Tapa de vidrio / Glass door
MODELOS / MODELS
MODELOS / MODELS
MODELOS / MODELS
MODELOS / MODELS
FWAC16B3MSGK(W,S)
FWAC16B2MSGK(W,S)
FWAC16B1MEGK(W,S)
FWAC16B5MSGK(W,S)
FWAC16B3MEGK(W,S)
FWAC16B5MEGK(W,S)
FWAC16B2MEGK(W,S)
Voltaje-Frecuencia / Voltage-Frequency
Potencia de entrada / Input power
Protección de agua / Water protection
Dimensiones (AxHxP) / Dimension (WxHxD)
Peso neto / Net weight
Voltaje-Frecuencia / Voltage-Frequency
Potencia de entrada / Input power
Protección de agua / Water protection
Dimensiones (AxHxP) / Dimension (WxHxD)
Peso neto / Net weight
Voltaje-Frecuencia / Voltage-Frequency
Potencia de entrada / Input power
Protección de agua / Water protection
Dimensiones (AxHxP) / Dimension (WxHxD)
Peso neto / Net weight
Voltaje-Frecuencia / Voltage-Frequency
Potencia de entrada / Input power
Protección de agua / Water protection
Dimensiones (AxHxP) / Dimension (WxHxD)
Peso neto / Net weight
220 V / 50 Hz
680 W
IP x 4
686 x 1096 x 715 mm
61 kg
120 V / 60 Hz
680 W
IP x 4
686 x 1096 x 715 mm
61 kg
220 V / 50 Hz
680 W
IP x 4
686 x 1096 x 715 mm
61 kg
220 V / 60 Hz
680 W
IP x 4
686 x 1096 x 715 mm
61 kg
120 V / 60 Hz
680 W
IP x 4
686 x 1096 x 715 mm
61 kg
220 V / 60 Hz
680 W
IP x 4
686 x 1096 x 715 mm
61 kg
110 V / 50 Hz
680 W
IP x 4
686 x 1096 x 715 mm
61 kg
Notas / Notes
Loading...
