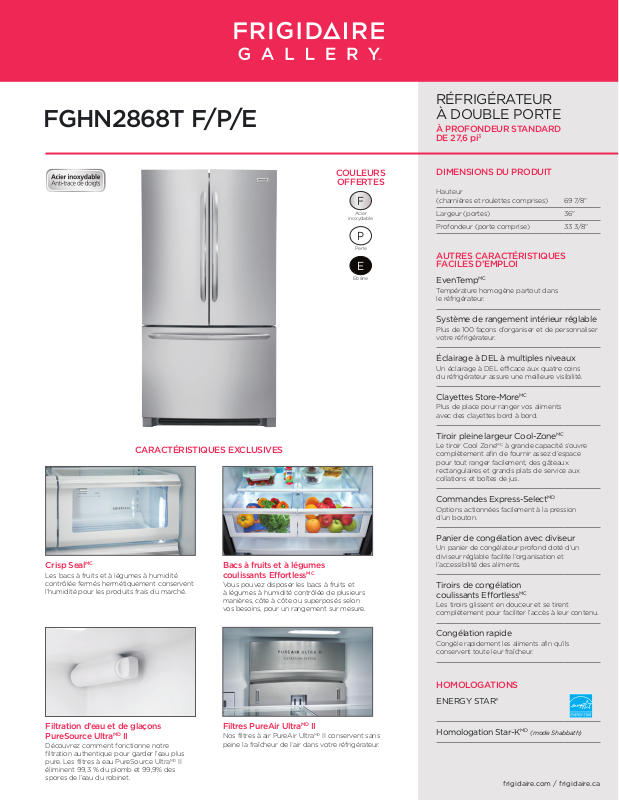

FGHN2868T F/P/E
F
P
E
RÉFRIGÉRATEUR
À DOUBLE PORTE
À PROFONDEUR STANDARD
DE 27,6 pi
3
CARACTÉRISTIQUES EXCLUSIVES
COULEURS
OFFERTES
Acier
inoxydable
Perle
Ébène
DIMENSIONS DU PRODUIT
Hauteur
(charnières et roulettes comprises) 69 7/8"
Largeur (portes) 36"
Profondeur (porte comprise) 33 3/8"
AUTRES CARACTÉRISTIQUES
FACILES D’EMPLOI
EvenTemp
Température homogène partout dans
le réfrigérateur.
MC
Système de rangement intérieur réglable
Plus de 100 façons d’organiser et de personnaliser
votre réfrigérateur.
Éclairage à DEL à multiples niveaux
Un éclairage à DEL efficace aux quatre coins
du réfrigérateur assure une meilleure visibilité.
Clayettes Store-More
Plus de place pour ranger vos aliments
avec des clayettes bord à bord.
Tiroir pleine largeur Cool-Zone
Le tiroir Cool ZoneMC à grande capacité s’ouvre
complètement afin de fournir assez d’espace
pour tout ranger facilement, des gâteaux
rectangulaires et grands plats de service aux
collations et boîtes de jus.
MC
MC
Commandes Express-Select
Options actionnées facilement à la pression
d’un bouton.
MD
Panier de congélation avec diviseur
Un panier de congélateur profond doté d’un
Crisp Seal
Les bacs à fruits et à légumes à humidité
contrôlée fermés hermétiquement conservent
l’humidité pour les produits frais du marché.
MC
Bacs à fruits et à légumes
coulissants Eortless
Vous pouvez disposer les bacs à fruits et
à légumes à humidité contrôlée de plusieurs
manières, côte à côte ou superposés selon
vos besoins, pour un rangement sur mesure.
MC
diviseur réglable facilite l’organisation et
l’accessibilité des aliments.
Tiroirs de congélation
coulissants Eortless
Les tiroirs glissent en douceur et se tirent
complètement pour faciliter l’accès à leur contenu.
MC
Congélation rapide
Congèle rapidement les aliments afin qu’ils
conservent toute leur fraîcheur.
HOMOLOGATIONS
ENERGY STAR®
Filtration d’eau et de glaçons
PureSource Ultra
Découvrez comment fonctionne notre
filtration authentique pour garder l’eau plus
pure. Les filtres à eau PureSource Ultra
éliminent 99,3 % du plomb et 99,9% des
spores de l’eau du robinet.
MD
II
MD
II
Filtres PureAir UltraMD II
Nos filtres à air PureAir UltraMD II conservent sans
peine la fraîcheur de l’air dans votre réfrigérateur.
Homologation Star-K
frigidaire.com / frigidaire.ca
MD
(mode Shabbath)
Page 2
FGHN2868T F/P/E
RÉFRIGÉRATEUR À DOUBLE PORTE
À PROFONDEUR STANDARD DE 27,6 pi
3
CARACTÉRISTIQUES
Porte Incurvée haute
Poignée
Finition de la carrosserie
Acier inoxydable (F),
Couleur coordonnée (P/E)
Gris (F),
Couleur coordonnée (P/E)
Butées de porte/ferme-porte Oui/oui
Couvre-charnières de porte Dissimulés
Roulettes : avant/arrière Réglables/oui
Emplacement du filtre à eau
En haut à droite,
section réfrigérateur
Insonorisation
CARACTÉRISTIQUES DES COMMANDES
Commandes Express-Select
Emplacement du tableau de commande
Porte gauche,
bord intérieur
MD
Nombre de boutons de commande 11
Option Glaçons/option Congélation
Glace rapide/
congélation rapide
Option marche/arrêt de l’acheur
Verrou
Signaux de température/porte ouverte/
panne de courant
Oui/oui/oui
Voyant de remplacement du filtre à eau Oui
Voyant de remplacement du filtre à air Oui
CARACTÉRISTIQUES DU RÉFRIGÉRATEUR
Éclairage
Type de filtre à eau PureSource UltraMD II
Type de filtre à air PureAir Ultra
Clayettes fixes quart de largeur
Clayettes fixes demi-largeur 4 Store-More
Éclairage progressif à DEL
à multiples niveaux
MD
II
MC
Clayettes coulissantes quart de largeur
Clayettes coulissantes demi-largeur
Clayettes en porte-à-faux Oui
Tiroir pleine largeur Store-More
MC
1 Cool Zone
MC
Porte-bouteilles/canettes suspendu
Bacs à fruits et à légumes/
commandes de l’humidité
Balconnets fixes Store-More
MC
2 transparents/2
2 transparents
Balconnets à bouteilles de 2 L fixes
Balconnets à cruches de 3,8 L réglables 4 transparents
Balconnets à bouteilles de 2 L réglables 2 transparents
Bac de distribution
Doublure antidérapante de balconnet/
dispositif de retenue des bouteilles
Oui/non
CARACTÉRISTIQUES DU CONGÉLATEUR
Tiroir coulissant autofermant Oui
Paniers de congélation pleine largeur
coulissants
2 paniers coulissants
MC
Eortless
Diviseurs de panier 1 (panier inférieur)
Éclairage DEL
Machine à glaçons Oui
HOMOLOGATIONS
ENERGY STAR® Oui
Homologation Star-K
MD
(mode Shabbath) Oui
CARACTÉRISTIQUES TECHNIQUES
Capacité totale (pi3) 27, 6
Capacité du réfrigérateur (pi
Capacité du congélateur (pi
3
) 18,9
3
) 8,7
Point de raccordement du câble électrique À l’arrière, en bas à droite
Emplacement de l’entrée d’eau À l’arrière, en bas à gauche
Tension 120 V/60 Hz
Puissance raccordée (kW) à 120 V
1
1,02
Intensité à 120 V (A) 8,5
Circuit minimal exigé (A) 15
Poids à l’expédition (approx.) 365 lb
1
À utiliser avec un circuit bifilaire de 120 V dédié, câblé correctement et disposant d’un
fil de terre séparé. Pour fonctionner en toute sécurité, l’appareil doit être mis à la terre.
DIMENSIONS DU PRODUIT
A : Hauteur (charnières et roulettes comprises) 69 7/8"
B : Largeur de la carrosserie/de la porte 35 7/8"/36"
C : Profondeur (porte comprise) 33 3/8"
Profondeur avec porte ouverte à 90° 47 3/8"
Profondeur avec tiroir complètement ouvert
(poignée comprise)
55"
C
B
A
ÉTATS-UNIS
•
CANADA
•
10200 David Taylor Drive
5855 Terry Fox Way
•
•
Charlotte, NC 28262
Mississauga (ON) L5V 3E4
•
1-800-FRIGIDAIRE
•
1-800-265-8352
Remarque : Ce document n’est destiné qu’à la planification. Toujours consulter les codes locaux et nationaux
Les caractéristiques techniques peuvent changer. Renseignements sur les accessoires disponibles en ligne à frigidaire.com / frigidaire.ca.
•
frigidaire.com
•
frigidaire.ca
d’électricité, de plomberie et d’installation d’appareils à gaz. Consulter le guide d’installation
du produit à frigidaire.com / frigidaire.ca pour obtenir des instructions détaillées sur l’installation.
© 2017 Electrolux Home Products, Inc.
FGHN2868T 10/17
Page 3
FGHN2868T F/P/E
RÉFRIGÉRATEUR À DOUBLE PORTE
À PROFONDEUR STANDARD DE 27,6 pi
3
C
Dimensions de la découpe
pour un aspect « encastré »
(A) 70
1/4" (B) 36" (C) 28
Vue d’en haut
Laisser un dégagement d’au moins
1" à l’arrière pour assurer la bonne
Armoire
de 24"
circulation de l’air et le raccordement
à l’eau et à l’électricité
A
B
Entrée d’eau
encastrée
7/8"
Profondeur
standard comparée
à profondeur de
comptoir
Profondeur
de comptoir
7
23
28
Profondeur
standard
Prise électrique
encastrée
Comptoir
de 25"
33 3/8"
Carrosserie
7
de 35
/8"
Portes
de 36"
5"
/8"
5"
roulettes
5
68
avec
de 3/8"
7
69
/8"
avec
roulettes
3
de
/8"
/8"
Emplacement
de l’entrée
d’eau
(à l’arrière,
en bas
à gauche)
3/4"
Emplacement
du cordon
d’alimentation
électrique
(à l’arrière,
en bas
à droite)
28 3/4"
7
/8"
35
47 3/8" (avec portes
ouvertes à 90°)
55"
(avec tiroir
complètement
ouvert, poignée
comprise)
Panneaux latéraux de 28
avec largeur min. de
7/8",
1
/2"
EXIGENCES D’INSTALLATION
•
Poids à l’expédition du produit (approx.) : 365 lb
•
Une prise électrique triphasée reliée à la terre est exigée. La prise doit être
correctement reliée à la terre conformément à l’édition courante du Code
national de l’électricité (NFPA 70) et aux ordonnances et codes locaux.
•
Tension : 120 V/60 Hz
•
Puissance raccordée (kW) à 120 volts : 1,02 kW
•
Intensité à 120 V = 8,5 A
•
Toujours consulter les codes locaux et nationaux d’électricité et de plomberie.
•
Le plancher doit être une surface plane et solide, capable de supporter le poids
du réfrigérateur rempli à pleine capacité.
•
Lorsque le réfrigérateur est installé près d’un mur, d’une armoire ou d’un autre
appareil qui dépasse le bord avant du réfrigérateur, un dégagement minimal
de 20 po est recommandé pour permettre une rotation optimale de la porte
de 120° à 180°, pour un accès ou un retrait complet du bac à fruits et à légumes.
(Le dégagement minimal absolu de 4 1/2" permettra l’ouverture de la porte
à 90° SEULEMENT et l’accès au bac à fruits et à légumes sera possible mais
son retrait sera restreint.)
•
Pour assurer un rendement optimal, éviter d’installer l’appareil au soleil ou près
d’une cuisinière, d’un lave-vaisselle ou d’une autre source de chaleur.
ÉTATS-UNIS
•
CANADA
•
10200 David Taylor Drive
5855 Terry Fox Way
•
•
Charlotte, NC 28262
Mississauga (ON) L5V 3E4
•
1-800-FRIGIDAIRE
•
1-800-265-8352
Les caractéristiques techniques peuvent changer. Renseignements sur les accessoires disponibles en ligne à frigidaire.com / frigidaire.ca.
•
frigidaire.ca
•
Pour une ventilation adéquate, la grille avant DOIT demeurer dégagée.
•
Dans la mesure du possible, encastrer la prise électrique.
•
On recommande d’encastrer l’entrée d’eau dans le mur arrière pour éviter
d’endommager la conduite d’eau.
•
Pression d’eau : la conduite d’eau froide doit fournir entre 30 et 100 livres
par pouce carré (lb/po2).
•
On recommande une tuyauterie en cuivre d’un diamètre extérieur de 1/4 po pour
l’alimentation en eau froide et sa longueur doit être celle de la distance séparant
l’appareil du tuyau d’alimentation domestique, plus 7 pieds additionnels. Des
trousses d’installation de l’alimentation en eau sont offertes en option.
•
Roulettes avant réglables pour faciliter l’alignement de la porte.
•
CARACTÉRISTIQUES TECHNIQUES DE L'ASPECT « ENCASTRÉ »
•
Une ouverture minimale de 70 1/4" H x 36" L x 28 7/8" P est requise pour faciliter
l’installation, la circulation adéquate de l’air et les raccordements de plomberie
et d’électricité.
•
Retirer toutes les moulures des murs et des planchers avant l’installation.
Remarque : Ce document n’est destiné qu’à la planification. Toujours consulter les codes locaux et nationaux
frigidaire.com
d’électricité, de plomberie et d’installation d’appareils à gaz. Consulter le guide d’installation
du produit à frigidaire.com / frigidaire.ca pour obtenir des instructions détaillées sur l’installation.
© 2017 Electrolux Home Products, Inc.
FGHN2868T 10/17
