Todo acerca del
uso y cuidado
de su
Instrucciones para la seguridad ........................... 2
Registro del Producto ........................................ 3
Luces de indicator de estado............................... 4
Características .................................................. 5
Instrucciones de uso ..................................... 6 - 7
Dishwasher
Í
NDICE
Preparación y cargo de platos ...................... 8 - 11
Dispensador y detergentes para lavavajillas .12 - 13

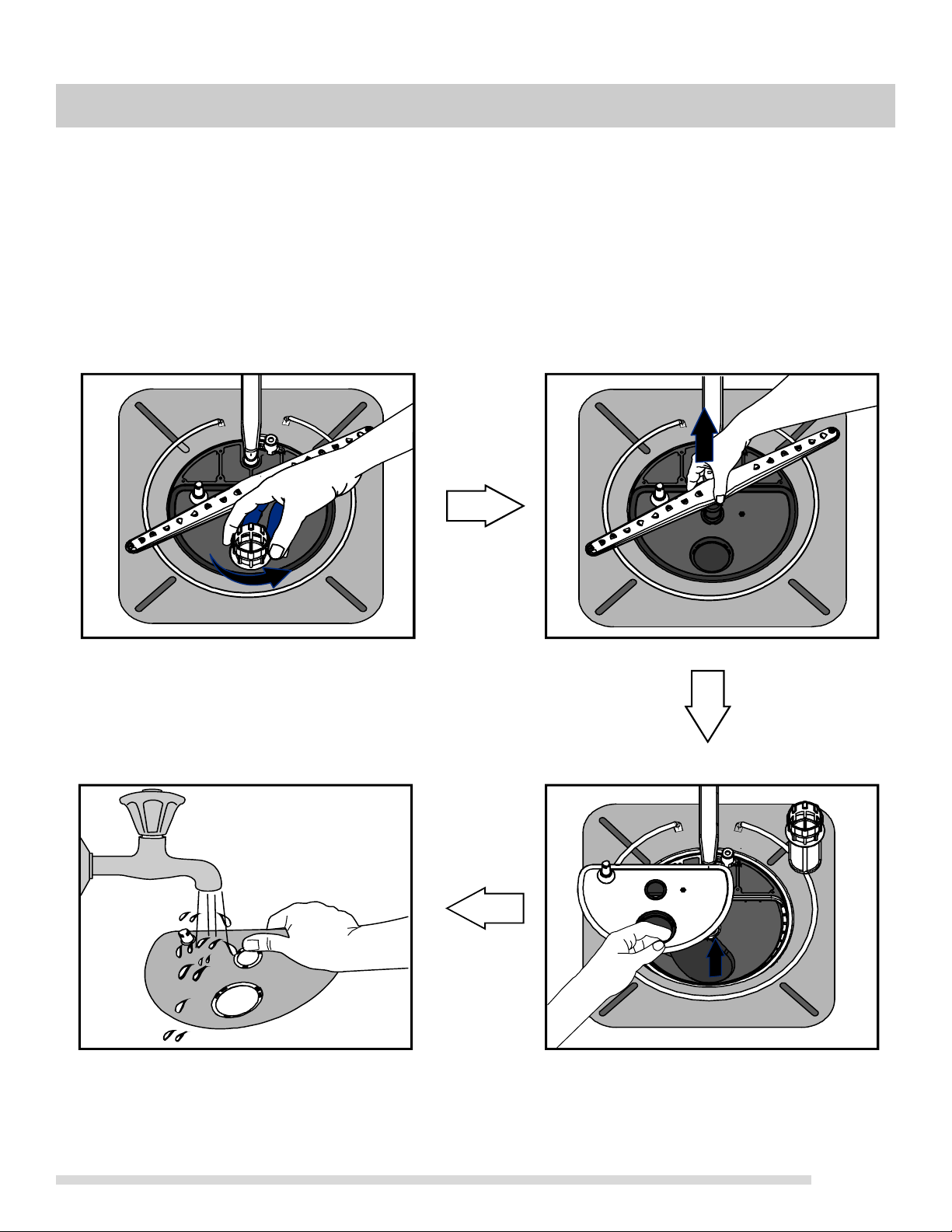

Cuidado y limpieza.....................................14 - 15
Soluciones a problemas comunes ................16 - 17
Notas ............................................................. 18
Garantía ........................................................ 19
675000607781 (March 2010)
www.frigidaire.com USA 1-800-944-9044 www.frigidaire.ca Canada 1-800-265-8352
INSTRUCCIONES IMPORTANTES DE SEGURIDAD
Leer todas las instrucciones antes de usar esta aplicación.
Ahorrar estas instrucciones para la referencia futura.
ADVERTENCIA
Este símbolo le alertará sobre peligros de lesiones,
quemaduras, incendios y choque eléctrico.
ADVERTENCIA
Para disminuir el riesgo de incendio, choque eléctrico o
lesiones cuando esté usando su lavavajillas, siga las
precauciones básicas incluyendo las siguientes:
• Lea todas las instrucciones antes de usar su
lavavajillas.
• Use su lavavajillas solamente de acuerdo con las
instrucciones de esta Guía del propietario.
• Las instrucciones incluidas en este Manual del
Usuario, no pueden cubrir todas las situaciones o
condiciones posibles que puedan presentarse. Por lo
tanto, se debe usar sentido común y tener cuidado
cuando se instala, se hace funcionar y se repara
cualquier artefacto.
• EL LAVAVAJILLAS DEBE TENER CONEXIÓN A TIERRA.
Para más detalles, lea las instrucciones de instalación.
• Este lavavajillas está diseñado para funcionar con la
corriente de la casa (120 V, 60 Hz). Use un circuito
que tenga un fusible o interruptor de circuitos de 15
amperios. Use un fusible de 20 amperios, si el
lavavajillas está conectado a un triturador de
desperdicios.
• No haga funcionar el lavavajillas a menos que todos
los paneles de inclusión estén colocados en el lugar
que les corresponda.
• Para evitar que alguien quede atrapado o se asfixie,
saque la puerta o el mecanismo de cierre de todo
lavavajillas que se haya desechado o no se esté
usando.
• No permita que los niños y bebés se acerquen al
lavavajillas cuando esté funcionando.
• No deje que los niños usen la puerta ni las rejillas del
lavavajillas para sentarse, pararse o jugar ni que
abusen de las mismas.
• Use solamente los detergentes y agentes de enjuague
recomendados para lavavajillas.
• Mantenga los detergentes y los agentes de enjuague
fuera del alcance de los niños.
• No lave artículos de plástico a menos que tengan
indicaciones de que se puede hacerlo tales como
“diswasher safe” u otra frase equivalente. De no haber
indicaciones, pregúntele al fabricante cuáles
son las recomendaciones. Los artículos que no son
seguros para lavarse en el lavavajillas pueden crear
un peligro de incendio.
• Si el desagüe del lavavajillas pasa por un triturador de
desperdicios, asegúrese de que éste se encuentre
completamente vacío antes de hacer funcionar el
lavavajillas.
• Antes de hacer el servicio, desconecte la corriente
eléctrica del lavavajillas.
• Las reparaciones las debe hacer un técnico calificado.
• No trate de modificar los controles.
• No toque el elemento calefactor durante o
inmediatamente después del uso.
• Cuando coloque los artículos que se van a lavar:
– Coloque los artículos cortantes y los cuchillos en
forma tal que no vayan a dañar el sello de la
puerta ni la tina.
– Coloque los objetos cortantes y los cuchillos con el
mango hacia arriba para evitar cortarse.
• Bajo ciertas condiciones, se puede producir gas
hidrógeno en los sistemas de agua caliente que no se
han usado por dos o más semanas. EL HIDRÓGENO ES
EXPLOSIVO. Si el sistema de agua caliente no se ha
usado por mucho tiempo, antes de usar el lavavajillas,
abra los grifos y deje correr el agua caliente por
varios minutos. Esto dejará salir cualquier gas
hidrógeno que se haya acumulado. EL GAS
HIDRÓGENO ES INFLAMABLE. No fume ni use una
llama durante este tiempo.
• No guarde ni use materiales combustibles, gasolina ni
otros vapores y líquidos inflamables cerca de este
artefacto ni de cualquier otro.
2
©2009 Electrolux Home Products, Inc. All rights reserved. Printed in the USA
Gracias por elegir Frigidaire.
Uso y cuidado la guía del cuidado es parte de nuestra comisión
a la satisfacción del cliente y de calidad del producto a través
de la vida de servicio de tu nueva aplicación.
Vemos tu compra como el principio de una relación. Para
asegurar nuestra capacidad de continuar sirviéndote, utilizar
por favor esta página para registrar la información de
producto importante.
Fecha de la Compra
Número de Modelo
Número de Serie
El registro de tu producto con Frigidaire realza nuestra
capacidad de servirte. Puedes colocarse en línea en
www.frigidaire.com o cayendo tu tarjeta de registro del
producto en el correo.
REGISTRO DEL PRODUCTO
NOTA
Información muy importante—Lea
esta información antes de operar
su lavaplatos!
Sonidos normales de operación
Este lavaplatos no emite sonidos similares
a otros lavaplatos —ES MAS SILENCIOSO.
TM
El nuevo Precision Wash System
motores eficientes en cuanto a energía para las
porciones de lavado y desagüe del ciclo que usted
seleccione. Cada ciclo tiene una serie de llenados y
vaciados de agua para el lavado y enjuague de los
platos. Cuando empieza cada ciclo puede que usted
oiga o no el motor del desagüe.
ATENCION: Si usted compara este lavaplatos con
modelos anteriores ¡puede que usted se
sorprenda de lo que NO escucha!
usa
3
LUCES DE INDICATOR DE ESTADO
La luz ‘WASHING’ se enciende al principio del ciclo y
permanece encendida hasta el final del ciclo principal.
La luz ‘DRYING’ indica la porción de secado del ciclo. Esta luz
se enciende cuando se selecciona cualquiera de las opciones
de secado.
Cuando se selecciona la opción SANITIZE, la luz de
SANITIZED se iluminará cuando el ciclo de SANITIZE se
termine. Si el lavavajillas no pudo higienizar la vajilla
debidamente, la luz no se encenderá. Esto puede suceder si
se interrumpe el ciclo. La luz permanecerá encendida hasta
que se abra la puerta.
La luz ‘CLEAN’ se enciende cuando se completa un ciclo y
permanece encendida hasta que se abra la puerta.
La luz corta del AGENTE QUE ACLARA, situada cerca
del cojín de la aclaración solamente, se adelanta en el
extremo de un ciclo de limpieza cuando el depósito del
agente de la aclaración es bajo. Seguirá habiendo la luz
encendido durante 5 ciclos sucesivos o hasta el depósito se
llena.
En el improbable caso de que el lavavajillas no funcione
correctamente, el indicador mostrará uno de los siguientes
códigos “Er”, “uF”, “uo” o “CE”. Si aparece alguno de estos
códigos, comuníquese con el Centro de atención al cliente de
Frigidaire al 1-800-944-9044. Un representante lo ayudará
a solucionar el problema o a comunicarse con un técnico
autorizado, si es necesario.
sanitized
1H-24H……….… Número de horas del comienzo
diferido. La última hora se descuenta
en minutos.
Cd……………… Cierre la puerta del lavavajillas. Las
luces indicadoras también destellarán
para indicar el estado del ciclo en
curso.
MINUTES…...… Número de minutos restantes en el
ciclo (1-200). Si el ciclo se prolonga
más de 99 minutos, aparecerá una
pequeña luz en la esquina inferior
izquierda y permanecerá encendida
hasta que el número de minutos sea
inferior a 200.
PF……………… Aparece en el indicador visual cuando
el lavavajillas ha sido recién instalado o
cuando hay una interrupción de la
corriente eléctrica. Además las luces
indicadoras ‘HI-TEMP WASH’ y ‘NO
HEAT DRY’ también destellarán. Para
desactivarlas, oprima la tecla ‘START/
CANCEL’.
NOTA
El tiempo de ciclo de lavado repentinamente aumentar o
disminuir varios minutos. Esto significa que el sensor
(‘Smart Sensor’) ha determinado si es necesario
agregar más agua o si es necesario reducir el agua.
4
NOTA
Luces y la pantalla en la parte superior de la consola se
apagará cuando se cierra la puerta. Que se encenderá
cuando la puerta se abre y remianing tiempo de
visualización se mostrará durante unos segundos.
Entonces, “CD” se mostrará intermitente, le informa de
que cerrar la puerta para que el ciclo puede continuar.
CARACTERÍSTICAS
Su lavavajillas limpia los platos rociando una mezcla de agua caliente y detergente a través de los brazos rociadores
sobre las superficies sucias. Cada ciclo comienza con un drenaje previo. A continuación, el lavavajillas se llena con agua
hasta cubrir el área de filtrado. Seguidamente, el agua se bombea a través del filtro y los brazos de rociado. Las
partículas de suciedad bajan por el desagüe cuando el agua se bombea hacia afuera y es reemplazada por agua limpia.
El número de llenados variará de acuerdo con el ciclo que se esté usando.
Las características pueden variar por serie
Empaque de la tina
Soportes para
tazones
Brazo rociador
intermedio
Bandeja lateral alta
removible
Brazo rociador
inferior
Protector contra
sobrellenado
Dispensador de detergente
Dispensador del
elemento de enjuague
Boquilla y rocío superior
Bandeja versátil
‘Versa-Tray’
removible
Rejilla superior
Etiqueta con el
número de serie
(está colocada al lado
derecho de la tina)
Canasta de Cubiertos
Rejilla inferior
Trampa para vidrio
Elemento calefactor
Filtro auto-limpiable
Cómo empezar
1. Cargue el lavavajillas
2. Agregue el detergente
3. Si es necesario, agregue el agente de enjuague .
4. Cierre la puerta.
5. Seleccione el ciclo deseado. El indicador sobre la
almohadilla brilla.
6. Seleccione las opciones (OPTIONS) de energía deseadas.
El indicador sobre la almohadilla brilla.
7. Deje correr el agua caliente en un grifo cercano hasta
que el agua esté caliente. Cierre el grifo.
8. Para arrancar, apriete ‘START/CANCEL’.
NOTA
El lavavajillas está programado para recordar el último ciclo,
de modo que no es necesario ajustarlo cada vez. Para poner
en funcionamiento el lavavajillas usando el mismo ciclo y las
opciones seleccionadas en el lavado anterior, simplemente
oprima la tecla ‘START/CANCEL’.
5
INSTRUCCIONES DE USO
Opción "HI-TEMP WASH"
Cuando se selecciona la opción "HI-TEMP WASH", el
lavaplatos calienta el agua en el ciclo principal hasta
aproximadamente 140oF (60oC).
El agua más caliente proporcionada por esta opción ayuda
a activar el detergente del lavaplatos para limpiar la grasa
y la suciedad de los platos. La opción "HI-TEMP WASH"
puede ser usada durante cualquier ciclo menos NORMAL
WASH y LIGHT WASH. "HI-TEMP WASH" es proporcionado
automáticamente cuando se selecciona el ciclo de HEAVY
WASH.
Opción "SANITIZE"
Para higienizar sus vasos y platos, seleccione la opción
"SANITIZE". Cuando el ciclo es seleccionado, la luz que se
encuentra arriba del cojinete se encenderá. La temperatura
del agua en el enjuague final se elevará a 155°F (68°C)
para asegurar que las bacterias sean eliminadas. Un
enjuague para higienizar será automáticamente
proporcionado en el ciclo de HEAVY WASH y puede ser
seleccionado en los ciclos NORMAL WASH y LIGHT WASH.
Solamente estos ciclos de esterilización han sido diseñados
para cumplir los requerimientos de la NSF.
El tiempo de duración del ciclo se extenderá hasta que se
alcance la temperatura correcta del agua.
lavado continuará durante la el tiempo que tome para
calentar el agua. Para mejores resultados, el aumento de
la temperatura en el agua debe ser por lo menos de 120° F
(49° C).
La función de higienizar puede no ser satisfecha si existe
alguna interrupción del ciclo, como la falta de energía
eléctrica o la entrada de agua a una temperatura menor de
120° F (49° C).
Para apagar la opción de "SANITIZE", presione el cojinete
por segunda vez. La luz que está arriba del cojinete se
apagará.
La acción de
La opción "AIR DRY", cuando se usa en combinación con el
enjuague, mejorará el rendimiento del secado. La energía
necesaria para usar la opción "AIR DRY" cuesta menos de
pocos centavos por ciclo. Usted puede elegir no usar la opción
"AIR DRY". Sin embargo, algunos artículos no quedarán
completamente secos al final del ciclo.
Controles a prueba de niños
Para evitar que los niños enciendan o cambien
accidentalmente el ciclo del lavavajillas, bloquee los controles
oprimiendo la tecla "DELAY START" (encendido diferido)
durante 3 segundos. Una luz indicadora se encenderá sobre
el ícono del candado cuando los controles estén bloqueados.
No se puede hacer ninguna selección nueva hasta que se
desbloquee el controles, oprmia la tecla "DELAY START"
hasta que la luz indicadora se apague.
Comienzo Diferido "DELAY START"
La opción "DELAY START" le permite diferir automáticamente
la puesta en marcha del lavavajillas desde 1-24 horas,
dependiendo de su modelo.
En los modelos con tiempo diferido de 1-24 horas, oprima la
tecla "DELAY START" hasta que el tiempo diferido deseado
aparezca en ventanilla STATUS. Se encenderá una luz
indicando las horas del tiempo diferido y permanecerá
encendida hasta que comience el ciclo.
Para cancelar la opción "DELAY START" y empezar el ciclo
antes de que el período de demora finalize, presione el botón
START/CANCEL.
Para cancelar un ciclo
Uste puede cancelar un ciclo en cualquier momento. Presione
la tecla "START/CANCEL" y el lavaplatos empezará un
desaguadop por 90 segundos. Al final, seleccione el ciclo
deseado.
Opción "AIR DRY"
6
Loading...
