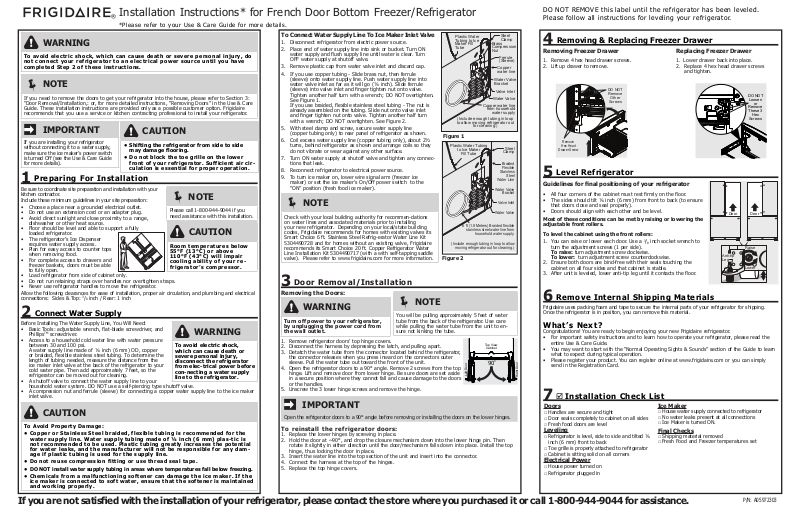

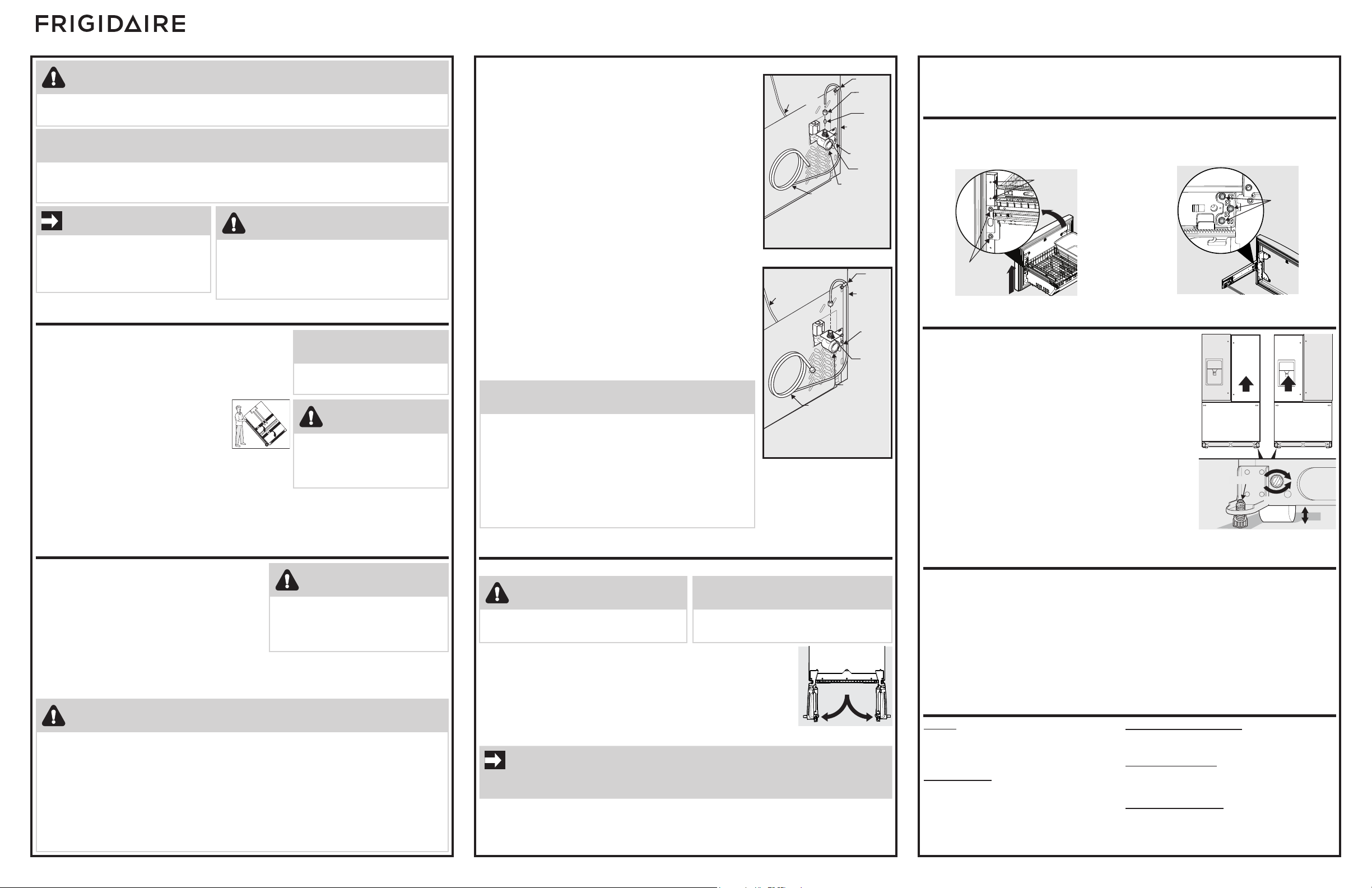

Installation Instructions* for French Door Bottom Freezer/Refrigerator

Steel

Left Door

Right Door

®

*Please refer to your Use & Care Guide for more details.

WARNING

To avoid electric shock, which can cause death or severe personal injury, do
not connect your refrigerator to an electrical power source until you have
completed Step 2 of these instructions.

NOTE



If you need to remove the doors to get your refrigerator into the house, please refer to Section 3:
“Door Removal/Installation,: or, for more detailed instructions, “Removing Doors” in the Use & Care
Guide. These installation instructions are provided only as a possible customer option. Frigidaire
recommends that you use a service or kitchen contracting professional to install your refrigerator.

IMPORTANT

If you are installing your refrigerator
without connecting it to a water supply,
make sure the ice maker’s power switch

is turned Off (see the Use & Care Guide
for more details).

Preparing For Installation

1

Be sure to coordinate site preparation and installation with your

kitchen contractor.

Include these minimum guidelines in your site preparation:

• Choose a place near a grounded electrical outlet.

• Do not use an extension cord or an adapter plug.

• Avoid direct sunlight and close proximity to a range,

dishwasher or other heat source.

• Floor should be level and able to support a fully

loaded refrigerator.

• The refrigerator’s Ice Dispenser

requires water supply access.

• Plan for easy access to counter tops

when removing food.

• For complete access to drawers and

freezer baskets, doors must be able
to fully open.

• Load refrigerator from side of cabinet only.

• Do not run retaining straps over handles nor overtighten straps.

• Never use refrigerator handles to move the refrigerator.

Allow the following clearances for ease of installation, proper air circulation, and plumbing and electrical
connections: Sides & Top: 3/8 inch / Rear: 1 inch

Connect Water Supply

2

Before Installing The Water Supply Line, You Will Need:

• Basic Tools: adjustable wrench, at-blade screwdriver, and
PhillipsTM screwdriver.

• Access to a household cold water line with water pressure
between 30 and 100 psi.
A water supply line made of ¼ inch (6 mm) OD, copper
or braided, exible stainless steel tubing. To determine the
length of tubing needed, measure the distance from the

ice maker inlet valve at the back of the refrigerator to your

cold water pipe. Then add approximately 7 feet, so the

refrigerator can be moved out for cleaning.

• A shutoff valve to connect the water supply line to your

household water system. DO NOT use a self-piercing type shutoff valve.

• A compression nut and ferrule (sleeve) for connecting a copper water supply line to the ice maker
inlet valve.

CAUTION

• Shifting the refrigerator from side to side

may damage ooring.

• Do not block the toe grille on the lower

front of your refrigerator. Sufficient air cir­culation is essential for proper operation.

NOTE



Please call 1-800-944-9044 if you
need assistance with this installation.

CAUTION

Room temperatures below
55°F (13°C) or above
110°F (43°C) will impair
cooling ability of your re­frigerator’s compressor.

WARNING

To avoid electric shock,

which can cause death or

severe personal injury,

disconnect the refrigerator

from elec-trical power before
con-necting a water supply

line to the refrigerator.

CAUTION

To Avoid Property Damage:

• Copper or Stainless Steel braided, flexible tubing is recommended for the

water supply line. Water supply tubing made of ¼ inch (6 mm) plas-tic is
not recommended to be used. Plastic tubing greatly increases the potential
for water leaks, and the manufacturer will not be responsible for any dam­age if plastic tubing is used for the supply line.

• Do not reuse compression fitting or use thread seal tape.

• DO NOT install water supply tubing in areas where temperatures fall below freezing.

• Chemicals from a malfunctioning softener can damage the ice maker. If the

ice maker is connected to soft water, ensure that the softener is maintained
and working properly.

To Connect Water Supply Line To Ice Maker Inlet Valve

1. Disconnect refrigerator from electric power source.

2. Place end of water supply line into sink or bucket. Turn ON

water supply and ush supply line until water is clear. Turn
OFF water supply at shutoff valve.

3. Remove plastic cap from water valve inlet and discard cap.

4. If you use copper tubing - Slide brass nut, then ferrule

(sleeve) onto water supply line. Push water supply line into
water valve inlet as far as it will go (¼ inch). Slide ferrule
(sleeve) into valve inlet and nger tighten nut onto valve.

Tighten another half turn with a wrench; DO NOT overtighten.

See Figure 1.
If you use braided, exible stainless steel tubing - The nut is
already assembled on the tubing. Slide nut onto valve inlet
and nger tighten nut onto valve. Tighten another half turn
with a wrench; DO NOT overtighten. See Figure 2.

5. With steel clamp and screw, secure water supply line
(copper tubing only) to rear panel of refrigerator as shown.

6. Coil excess water supply line (copper tubing only), about 2½
turns, behind refrigerator as shown and arrange coils so they

do not vibrate or wear against any other surface.

7. Turn ON water supply at shutoff valve and tighten any connec-
tions that leak.

8. Reconnect refrigerator to electrical power source.

9. To turn ice maker on, lower wire signal arm (freezer ice

maker) or set the ice maker’s On/Off power switch to the
“ON” position (fresh food ice maker).

NOTE



Check with your local building authority for recommen-dations

on water lines and associated materials prior to installing
your new refrigerator. Depending on your local/state building
codes, Frigidaire recommends for homes with existing valves its
Smart Choice 6 ft. Stainless Steel Refrig-erator Water Line Kit
5304490728 and for homes without an existing valve, Frigidaire
recommends its Smart Choice 20 ft. Copper Refrigerator Water
Line Installation Kit 5304490717 (with a with self-tapping saddle

valve). Please refer to www.frigidaire.com for more information.

Door Removal/Installation

3

Plastic Water
Tubing to Ice
Maker Fill
Tube

(Include enough tubing in loop

to allow moving refrigerator out

Figure 1

Plastic Water Tubing

to Ice Maker

Fill Tube

6 ft (1.8 Meters) Braided flexible

stainless steel water line from

(Include enough tubing in loop to allow

moving refrigerator out for cleaning.)

Figure 2

Brass
Compression
Nut

Copper
water line

Water Valve
Bracket

Valve Inlet

Water Valve

Copper water line

from household

water supply

for cleaning.)

Water Line

Water Valve

Valve Inlet

Water Valve

household water supply.

Ferrule
(Sleeve)

Stainless

Removing the Doors:

NOTE

WARNING

Turn off power to your refrigerator,
by unplugging the power cord from

the wall outlet.

1. Remove refrigerator doors’ top hinge covers.

2. Disconnect the harness by depressing the latch, and pulling apart.

3. Detatch the water tube from the connector located behind the refrigerator,

the connector releases when you press inward on the connectors outer

sleeve. Pull the water tube out toward the front of the unit.

4. Open the refrigerator doors to a 90° angle. Remove 2 screws from the top

hinge. Lift and remove door from lower hinge. Be sure doors are set aside
in a secure position where they cannot fall and cause damage to the doors

or the handles.

5. Unscrew the 3 lower hinge screws and remove the hinge.



You will be pulling approximately 5 feet of water

tube from the back of the refrigerator. Use care
while pulling the water tube from the unit to en­sure not kinking the tube.

Top View
Top View

Cabinet
Cabinet

90˚

IMPORTANT

Open the refrigerator doors to a 90° angle before removing or installing the doors on the lower hinges.

To reinstall the refrigerator doors:

1. Replace the lower hinges by screwing in place.

2. Hold the door at ~90°, and drop the closure mechanism down into the lower hinge pin. Then

rotate it slightly in either direction until the door/mechanism falls down into place. Install the top
hinge, thus locking the door in place.

3. Insert the water line into the top section of the unit and insert into the connector.

4. Connect the harness at the top of the hinges.

5. Replace the top hinge covers.

Clamp

Steel

Clamp

Braided
Flexible

Steel

Bracket

DO NOT REMOVE this label until the refrigerator has been leveled.
Please follow all instructions for leveling your refrigerator.

Removing & Replacing Freezer Drawer

4

Removing Freezer Drawer

1. Remove 4 hex head drawer screws.

2. Lift up drawer to remove.

DO NOT
Remove

Other

Screws

Remove

Hex Head

Drawer Screw

Level Refrigerator

5

Replacing Freezer Drawer

1. Lower drawer back into place.

2. Replace 4 hex head drawer screws

and tighten.

DO NOT

Loosen

or

Remove

These 3

Hex

Screws

Guidelines for nal positioning of your refrigerator

• All four corners of the cabinet must rest rmly on the oor.

• The sides should tilt ¼ inch (6 mm) from front to back (to ensure

that doors close and seal properly).

• Doors should align with each other and be level.

Most of these conditions can be met by raising or lowering the

adjustable front rollers.
To level the cabinet using the front rollers:

1. You can raise or lower each door. Use a 3/8 inch socket wrench to

turn the adjustment screws (1 per side).

To raise: turn adjustment screw clockwise.
To lower: turn adjustment screw counterclockwise.

2. Ensure both doors are bind-free with their seals touching the
cabinet on all four sides and that cabinet is stable.

3. After unit is leveled, lower anti-tip leg until it contacts the oor.

Remove Internal Shipping Materials

6

Frigidaire uses packing foam and tape to secure the internal parts of your refrigerator for shipping.
Once the refrigerator is in position, you can remove this material.

Door

Anti-tip
Leg

Door

Raise

Lower

What’s Next?

Congratulations! You are ready to begin enjoying your new Frigidaire refrigerator.

• For important safety instructions and to learn how to operate your refrigerator, please read the
entire Use & Care Guide.

• You may want to start with the “Normal Operating Sights & Sounds” section of the Guide to learn

what to expect during typical operation.

• Please register your product. You can register online at www.frigidaire.com or you can simply
send in the Registration Card.

 Installation Check List

7

Doors

□ Handles are secure and tight
□ Door seals completely to cabinet on all sides
□ Fresh food doors are level

Leveling

□ Refrigerator is level, side to side and tilted ¼

inch (6 mm) front to back

□ Toe grille is properly attached to refrigerator
□ Cabinet is sitting solid on all corners

Electrical Power

□ House power turned on
□ Refrigerator plugged in

Ice Maker

□ House water supply connected to refrigerator
□ No water leaks present at all connections
□ Ice Maker is turned ON.

Final Checks

□ Shipping material removed
□ Fresh Food and Freezer temperatures set

If you are not satised with the installation of your refrigerator, please contact the store where you purchased it or call 1-800-944-9044 for assistance.

P/N: A05972303

Instrucciones de instalación* para el refrigerador de puerta doble con congelador inferior

Tubería de agua de

Tubería de agua

Puerta izquierda

Puerta derecha

®

*Consulte la Guía de uso y cuidado para obtener más detalles.

ADVERTENCIA

Para evitar choques eléctricos, los cuales pueden causar la muerte o lesio-

nes graves, no conecte el refrigerador al suministro eléctrico hasta haber
completado el paso 2 de estas instrucciones.

NOTA



Si tiene que retirar las puertas para meter el frigoríco en la casa, consulte la sección 3:
“Desinstalación/instalación de las puertas”, o, para obtener instrucciones más detalladas,
“Desinstalación de puertas” en la Guía de uso y cuidado. Estas instrucciones de instalación se
ofrecen sólo como una opción adicional para el consumidor. Electrolux recomienda contratar a un
técnico profesional de servicio o de de instalación de cocinas para instalar el refrigerador.

IMPORTANTE

Si va a instalar el refrigerador sin conec-

tarlo al suministro de agua, asegúrese de

que el interruptor del fabricador de hielo

esté apagado (consulte la Guía de uso y

cuidado para obtener más detalles).

Preparación para la instalación

1

Asegúrese de coordinar la preparación del lugar de instalación y
la instalación misma con su contratista.

Incluya estas pautas mínimas para la preparación del sitio
de instalación:

• Elija un lugar que se encuentre próximo a un tomacorriente

con conexión a tierra.

• No use un cable de extensión ni un adaptador.

• Evite la luz solar directa y la proximidad a una estufa,

lavavajillas o cualquier otra fuente de calor.

• El piso debe estar nivelado y debe
poder soportar la carga de un
refrigerador lleno.

• El distribuidor de hielo del
refrigerador requiere acceso al
suministro de agua.

• Planique un fácil acceso a los
mostradores para cuando retire los
alimentos del refrigerador.

• Para obtener acceso completo a los cajones del refrigerador y a las cestas del congelador, las
puertas deben poder abrirse completamente.

• Levante el refrigerador por el costado solamente.

• No coloque los amarres de seguridad sobre las manijas y no los apriete demasiado.

• Nunca use las manijas del refrigerador para moverlo.

Deje los siguientes espacios libres para facilitar la instalación del refrigerador, la circulación adecuada del
aire y las conexiones eléctricas y de plomería: Costados y parte superior: 3/

Conecte el suministro de agua

2

Para instalar la tubería de suministro de agua se necesita lo
siguiente:

• Herramientas llave ajustable, destornillador plano y
destornillador PhillipsMC.

• Acceso a una tubería de agua fría de la vivienda con
presión entre 30 y 100 psi.

• Una tubería de cobre o de acero inoxidable para

suministro de agua de (¼” / 6 mm) de diámetro externo.
Para determinar la longitud necesaria de la tubería, mida

la distancia desde la válvula de admisión del fabricador de

hielo (en la parte trasera del refrigerador) hasta la tubería
de agua fría. Luego agregue aproximadamente 7 pies de
tubería para poder sacar el refrigerador para la limpieza.

• Una válvula de cierre para conectar la tubería de suministro de agua al sistema de tuberías de su
vivienda. NO use una válvula de asiento autoperforante de cierre.

• Una tuerca de compresión y una guarnición (manguito) para conectar la tubería de cobre de
suministro de agua a la válvula de admisión del fabricador de hielo.

PRECAUCIÓN

Para evitar daños a la propiedad:

• Se recomienda el uso de tuberías tejidas de cobre o de acero inoxidable para
el suministro de agua. No se recomienda el uso de tuberías de suministro de
agua de plástico de (¼” / 6 mm). Las tuberías de plástico aumentan la posibi­lidad de escapes de agua, por lo que el fabricante no se hará responsable por

ningún daño si las utiliza para el suministro.

• No vuelva a utilizar los accesorios de compresión ni utilice cinta para sellar roscas.

• NO instale la tubería de suministro de agua en áreas donde las temperaturas
puedan llegar a estar por debajo de los 32ºF (0ºC).

• Las sustancias químicas provenientes de un suavizador de agua defectuoso pueden

dañar el fabricador de hielo. Si el fabricador de hielo está conectado a un suavizador

de agua, asegúrese de que se le dé mantenimiento y que funcione correctamente.

PRECAUCIÓN

• Si mueve el refrigerador de lado a lado, puede
dañar el revestimiento del piso.

• No bloquee la rejilla inferior en la parte del­antera de la base del refrigerador. Se necesi­ta que la circulación del aire sea la suciente

para asegurar el funcionamiento adecuado.

NOTA



Llame al 1-800-944-9044 si necesita

ayuda con la instalación.

PRECAUCIÓN

Temperaturas ambiente

menores de 55°F (13°C)
o superiores a los 110°F
(43°C) impedirán la capa-

cidad de enfriamiento del
compresor del refrigerador.

”

/ Parte trasera: 1”

8

ADVERTENCIA

Para evitar choques eléctri-

cos, los cuales pueden causar
la muerte o lesiones graves,
desconecte el refrigerador del
suministro eléctrico antes de

conectar una tubería de sumi-

nistro de agua al refrigerador.

Tara conectar la tubería de suministro de agua con

la válvula de admisión del fabricador de hielo

1. Desconecte el refrigerador del suministro eléctrico.

2. Coloque el extremo de la tubería de suministro de agua en un

fregadero o un cubo. ABRA el suministro de agua y deje correr

el agua en la tubería hasta que salga agua limpia. CIERRE el
suministro de agua con la válvula de cierre.

3. Retire la tapa plástica de la admisión de la válvula de agua y
deseche la tapa.

4. Si utiliza tuberías de cobre, deslice la tuerca de compresión de
latón y la guarnición (manguito) en la tubería de suministro de

agua. Inserte la tubería de agua en la admisión de la válvula

de agua tan adentro como sea posible (¼” / 6 mm). Inserte la
guarnición (manguito) en la admisión de la válvula y apriete a

mano la tuerca de compresión en la válvula. Apriete media vuelta
adicional con una llave. NO apriete demasiado. Vea la gura 1.

Si utiliza tubo de acero inoxidable exible trenzado: la tuerca ya va
montada en la tubería. Deslice la tuerca en la entrada de la válvula

y apriete con el dedo la tuerca a la válvula. Apriete otra media
vuelta con una llave; NO apriete excesivamente. Vea la gura 2.

5. Asegure la tubería de suministro de agua (tubería de cobre

solamente) al panel trasero del refrigerador, como se muestra,
usando la abrazadera de acero y el tornillo.

6. Enrolle la tubería sobrante (tubería de cobre solamente)
(aproximadamente 2 vueltas y media) detrás del refrigerador,
como se muestra en la gura, y colóquela de manera que no
vibre ni roce ninguna otra supercie.

7. ABRA la válvula de suministro de agua y apriete cualquier

conexión que presente escapes.

8. Vuelva a conectar el refrigerador al suministro eléctrico.

9. Para encender el productor de hielo, baje el brazo de serial metáli-

co (productor de hielo del congelador) o coloque el interruptor de

alimentación de encendido/apagado del productor de hielo en la

posición de “Encendido” (productor de hielo de alimentos frescos).

NOTA



Consulte a su autoridad local de construcción para obtener recomenda­ciones sobre tuberías de agua y materiales asociados antes de instalar
su nuevo refrigerador. Según lo que dispongan los códigos de construc-

ción locales/estatales, Frigidaire recomienda para las casas con válvulas
existentes su kit de tuberías de agua Smart Choice inoxidable conducto
de agua para refrigerador de acero de 6 pies 5304490728 y para casas
sin una válvula existente, Frigidaire recomienda su kit Smart Choice 20

pies equipo de instalación de cable de cobre de agua para refrigerador
5304490717 (con una válvula de asiento autorroscante). Visite
www.frigidaire.com para obtener más información.

Desinstalación/instalación de la puerta

3

plástico hacia el
tubo de llenado
de la máquina
de hacer
hielo

Tubería de agua de cobre desde el

suministro de agua del hogar

(Deje sufiente tubería enrollada que

permita mover hacia afuera el

refrigrador para hacer la limpieza)

gura 1

de plástico hacia
el productor de
hielo tubo
de llenado

de acero inoxidable de la

tubería de agua de suministro

(Incluya suficiente tubería en bucle para

permitir desplazar el refrigerador hacia

gura 2

fuera para su limpieza.)

Abrazadera

de acero

Tuerca de

compresión

de latón

Guarnicion
(manguito)

Tubería de

agua de

Soporte de

la válvula

de agua

Admisión

de la válvula

Válvula de agua

Abrazadera

de acero

Trenzado

de acero

inoxidable

flexible

línea de

Soporte de

la válvula

de agua

Entrada de

válvula

Válvula

de agua

6 pie flexible trenzado

doméstico de agua

Para desinstalar las puertas:

NOTA

ADVERTENCIA

Corte el suministro eléctrico del

frigoríco desconectando el cable de

alimentación del enchufe en la pared.

1. Retire las tapas de las bisagras superiores de las puertas.

2. Desconecte el mazo de cables presionando el pestillo y sacándolo.

3. Desacople el tubo de agua del conector situado detrás del frigoríco, el

conector se soltará al presionar hacia adentro sobre el manguito exterior

de este. Saque el tubo de agua hacia la parte frontal de la unidad.

4. Abra las puertas del frigoríco hasta un ángulo de 90°. Retire los dos
tornillos de la bisagra superior. Levante la puerta de su bisagra inferior y

sáquela. Asegúrese de poner las puertas a un lado en una posición segura

donde no puedan caerse y dañarse o dañar sus asideros.

5. Desenrosque los 3 tornillos de la bisagra superior y retire la bisagra.



Tendrá que sacar aproximadamente 1,5 m de tubo
de agua por la parte trasera del frigoríco. Tenga
cuidado al extraer el tubo de agua de la unidad

para asegurarse de no doblarlo.

Vista superior

Top View

del compartimento

Cabinet

90˚

IMPORTANTE

Abra las puertas del frigoríco hasta un ángulo de 90° antes de retirarlas o de volver a colocarlas

sobre las bisagras inferiores.

Para volver a colocar las puertas del frigorífico:

1. Vuelva a colocar las bisagras inferiores atornillándolas en posición.

2. Sujete la puerta en un ángulo de ~90° y deje caer el mecanismo de cierre para que encaje en

el pasador de la bisagra inferior. A continuación, gírela ligeramente en cualquiera de las dos
direcciones hasta que la puerta/mecanismo encaje en posición. Instale la bisagra superior y encaje

la puerta en posición.

3. Inserte el conducto de agua en la sección superior de la unidad e insértelo en el conector.

4. Conecte el mazo de cables en la parte superior de las bisagras.

5. Vuelva a colocar las tapas de las bisagras superiores.

cobre

agua

NO RETIRE esta etiqueta hasta haber nivelado el
refrigerador. Por favor siga todas las instrucciones de
nivelación del refrigerador.

Extracción y sustitución de cajón congelador

4

Cómo sacar el cajón del congelador

1. Quite los cuatro tornillos de cabeza
hexagonal del cajón.

2. Levante el cajón para sacarlo.

No retire los

demás tornillos

Quite el tornillo
de cabeza
hexagonal
del cajón

Nivele el refrigerador

5

Cómo volver a colocar el cajón
del congelador

1. Baje el cajón y vuelva a colocarlo en su sitio.

2. Coloque los cuatro tornillos de cabeza

hexagonal del cajón y apriételos.

NO afloje

ni retire

estos

tres

tornillos

hexagonales

Directrices para la posición nal del frigoríco:

• Las cuatro esquinas del armario deben reposar rmemente sobre
el suelo.

• El frontal deberá estar ligeramente elevado para que las puertas
cierren perfectamente.

• Las puertas deben alinearse entre sí y estar niveladas.

La mayoría de estos requisitos se pueden cumplir subiendo o

bajando las ruedas delanteras ajustables.

Para nivelar el armario usando las ruedas delanteras:

1. Haga los ajustes iniciales en el mueble utilizando los tornillos de
ajuste de altura de los soportes de rodillo delanteros. Utilice una

llave de cubo de 3/8 pulgadas para girar los tornillos de ajuste (1 por
cada lado).

Para levantar: gire los tornillos de ajuste en el sentido de las
agujas del reloj.
Para bajar: gire los tornillos de ajuste en el sentido contrario a las
agujas del reloj.

2. Asegúrese de que ninguna de las puertas tenga picos y sus sellos

toquen el mueble en los cuatro lados y de que el mueble esté estable.

3. Una vez nivelada la unidad, baje la pata anti volqueo utilizando una llave de cubo de 3/8
pulgadas hasta que esté rmemente apoyada en el suelo.

Remove material de empaque

6

Frigidaire utiliza cinta y espuma de embalaje para asegurar las piezas internas de su refrigerador para el
envío. Una vez que el refrigerador se encuentre en su posición, puede retirar este material.

Puerta

Soporte sin
punta

Puerta

Levantar

Bajar

¿Cuál es el próximo paso?

¡Felicitaciones! Ya está listo para disfrutar de su nuevo refrigerador Frigidaire.

• Para obtener instrucciones importantes de seguridad y aprender a usar el refrigerador, lea la Guía
de uso y cuidado en su totalidad.

• Puede comenzar con la sección “Sonidos y señales normales de funcionamiento” de la guía para

aprender sobre el funcionamiento normal del electrodoméstico.

• Registre el producto. Puede registrar su producto por Internet en www.frigidaire.com o enviando

la tarjeta de registro.

 Lista de verificación de la instalación

7

Puertas

□ Las manijas están firmemente instaladas
□ La puerta se cierra bien contra el refrigerador

en todos los lados

□ Las puertas del refrigerador están niveladas

Nivelación

□ El refrigerador está nivelado de un lado a otro e

inclinado ¼ del frente hacia atrás

□ La rejilla inferior está firmemente instalada en

el refrigerador

□ El refrigerador descansa firmemente sobre sus

cuatro esquinas

Suministro eléctrico

□ El suministro eléctrico del hogar está activado
□ El refrigerador está enchufado

Fabricador de hielo

□ El suministro de agua está conectado al refrigerador
□ No hay goteos en ninguna de las conexiones
□ El fabricador de hielo está ENCENDIDO

Inspección nal

□ Material de empaque removido
□ Temperaturas del refrigerador y congelador programadas

Si no está satisfecho con la instalación de su refrigerador, póngase en contacto con la tienda donde lo adquirió o llame al 1-800-944-9044 para obtener asistencia.

P/N: A05972303
