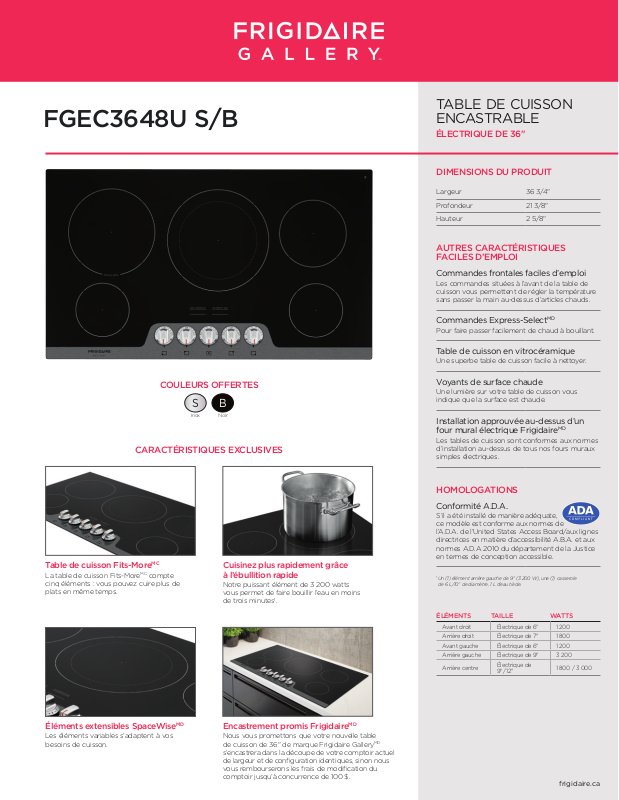

Page 1
FGEC3648U S/B
S
TABLE DE CUISSON
ENCASTRABLE
ÉLECTRIQUE DE 36"
DIMENSIONS DU PRODUIT
Largeur 36 3/4"
Profondeur 21 3/8"
Hauteur 2 5/8"
AUTRES CARACTÉRISTIQUES
FACILES D’EMPLOI
Commandes frontales faciles d’emploi
Les commandes situées à l’avant de la table de
cuisson vous permettent de régler la température
sans passer la main au-dessus d’articles chauds.
COULEURS OFFERTES
CARACTÉRISTIQUES EXCLUSIVES
Table de cuisson Fits-More
La table de cuisson Fits-MoreMC compte
cinq éléments : vous pouvez cuire plus de
plats en même temps.
MC
InoxBNoir
Cuisinez plus rapidement grâce
à l’ébullition rapide
Notre puissant élément de 3 200 watts
vous permet de faire bouillir l’eau en moins
de trois minutes1.
Commandes Express-Select
Pour faire passer facilement de chaud à bouillant.
MD
Table de cuisson en vitrocéramique
Une superbe table de cuisson facile à nettoyer.
Voyants de surface chaude
Une lumière sur votre table de cuisson vous
indique que la surface est chaude.
Installation approuvée au-dessus d’un
four mural électrique Frigidaire
Les tables de cuisson sont conformes aux normes
d’installation au-dessus de tous nos fours muraux
simples électriques.
MD
HOMOLOGATIONS
Conformité A.D.A.
S’il a été installé de manière adéquate,
ce modèle est conforme aux normes de
l’A.D.A. de l’United States Access Board/aux lignes
directrices en matière d’accessibilité A.B.A. et aux
normes A.D.A 2010 du département de la Justice
en termes de conception accessible.
1
Un (1) élément arrière gauche de 9" (3 200 W), une (1) casserole
de 6 L/10’’ de diamètre, 1 L d’eau tiède.
ÉLÉMENTS TAILLE WATT S
Avant droit Électrique de 6" 1 200
Arrière droit Électrique de 7" 1 800
Avant gauche Électrique de 6" 1 200
Arrière gauche Électrique de 9" 3 200
Arrière centre
Électrique de
9" / 12"
1 800 / 3 000
Éléments extensibles SpaceWise
Les éléments variables s’adaptent à vos
besoins de cuisson.
MD
Encastrement promis Frigidaire
Nous vous promettons que votre nouvelle table
de cuisson de 36" de marque Frigidaire GalleryMD
s’encastrera dans la découpe de votre comptoir actuel
de largeur et de configuration identiques, sinon nous
vous rembourserons les frais de modification du
comptoir jusqu’à concurrence de 100 $.
MD
frigidaire.ca
Page 2
FGEC3648U S/B
TABLE DE CUISSON ENCASTRABLE
ÉLECTRIQUE DE 36"
CARACTÉRISTIQUES
Commandes Express-Select
Type de surface Vitrocéramique noire
Élément avant droit (W) 6" : 1 200
Élément arrière droit (W) 7" : 1 800
Élément avant gauche (W) 6" : 1 200
Élément arrière gauche (W) 9" : 3 200
Élément arrière centre (W) 9" / 12" - 1 800 / 3 000
Voyant de surface chaude Oui
Tableau de commandes Avant
Matériau des boutons Plastique
MD
HOMOLOGATIONS
Conformité A.D.A.1 Oui
CARACTÉRISTIQUES TECHNIQUES
Emplacement du point de raccordement
de l’alimentation électrique
Tension 240 V / 208 V / 60 Hz
Puissance raccordée (kW) à 240 / 208 V 10,4 / 7,8
Intensité à 240/208 V (A) 43,3 / 37,5
Circuit minimal exigé (A) 40
Conforme aux normes
d’installation combinée avec
four mural simple électrique
Poids à l’expédition (approx.) 40 lb
1
S’il a été installé de manière adéquate, ce modèle est conforme aux normes A.D.A. de
l’United States Access Board/aux lignes directrices en matière d’accessibilité A.B.A. et
aux normes A.D.A 2010 du département de la Justice en termes de conception accessible.
2
Les tables de cuisson sont conformes aux normes d’installation au-dessus de tous
nos fours muraux simples électriques.
2
À l’arrière, à droite
Oui
DIMENSIONS DU PRODUIT
A : Hauteur 36 3/4"
B : Largeur 21 3/8"
C : Profondeur 2 5/8"
DIMENSIONS DE LA DÉCOUPE
Hauteur (min. - max.) 33 7/8" - 36 1/8"
Largeur (min. - max.) 19 1/8" - 20 1/2"
Profondeur (min.)* 5"
* Inclut le dégagement requis sous la table de cuisson pour laisser passer le câble blindé
et permettre l’installation de la boîte de connexion sur le mur arrière.
Ensemble d’installation pour comptoir en granit oert en option.
A
B
C
CANADA
•
5855 Terry Fox Way
•
Mississauga (ON) L5V 3E4
•
1-800-265-8352
Remarque : Ce document n’est destiné qu’à la planification. Toujours consulter les codes locaux
et nationaux d’électricité, de plomberie et d’installation d’appareils à gaz. Consulter le guide
Les caractéristiques techniques peuvent changer. Renseignements sur les accessoires disponibles en ligne à frigidaire.ca.
•
frigidaire.ca FGEC3648U 09/18
d’installation du produit à frigidaire.ca pour obtenir des instructions détaillées sur l’installation.
© 2018 Electrolux Major Appliances, NA
Page 3
Distance minimale de
arrière de la découpe et la surface
combustible la plus proche
le dosseret)
du comptoir
FGEC3648U S/B
TABLE DE CUISSON ENCASTRABLE
ÉLECTRIQUE DE 36"
K
13"
profondeur
max. de
l’armoire
au-dessus
25"
min.
C
( G ) entre le bord
(ou
24"
Orifice de 4" x 8" pour
passer le câble blindé
s’il y a une base
E
A
Base en contreplaqué
(facultative)
H
Distance min. de
entre le bord gauche de la
table de cuisson et le mur
combustible le plus proche
B
F *
D
Distance min. de (
du bord de la découpe au
bord avant du comptoir
(
H
)
30" min. pour
une armoire
non protégée
24" min. pour
une armoire
protégée
18"
min.
* Inclut le dégagement requis
sous la table de cuisson
pour laisser passer le câble
blindé et permettre l’installation
de la boîte de connexion sur
le mur arrière
I
Distance min. de
I
(
droit de la table
de cuisson et le
mur combustible
J
)
le plus proche
entre le bord
)
DIMENSIONS DU PRODUIT
A : Largeur 36 3/4"
B : Profondeur 21 3/8"
C : Hauteur 2 5/8"
DIMENSIONS DE
LA DÉCOUPE
D : Largeur
(min.)
(max.)
E : Profondeur
(min.)
(max.)
F : Hauteur (min.)* 5"
DÉGAGEMENT REQUIS
G : (min.) 2 1/4"
H : (min.) 7 1/2"
I : (min.) 7 1/2"
J : (min.) 2 1/2"
K : Largeur
d’ouverture de
l’armoire (min.)
EMPLACEMENTS
DES POINTS DE
RACCORDEMENT AUX
SERVICES PUBLICS
Alimentation
électrique
33-7/8"
36 1/8"
19 1/8"
20 1/2"
36 3/4"
Arrière
droite
•
Poids à l’expédition du produit (approx.) : 40 lb
•
Câble monophasé à 3 ou 4 conducteurs de 120 / 240 ou 120 / 208 volts
et 60 hertz CA seulement, alimentation électrique avec mise à la terre sur un
circuit séparé protégé par fusible aux deux extrémités de la ligne.
•
Puissance raccordée (kW) à 240 / 208 volts = 10,4 / 7,8 kW
•
Intensité à 240 / 208 volts = 43,3 / 37,5 A
•
Disjoncteur recommandé : 40 A
•
Toujours consulter les codes d’électricité locaux et nationaux.
•
La hauteur de la découpe de la table de cuisson inclut le dégagement requis
sous la table de cuisson pour laisser passer le câble blindé et permettre
l’installation de la boîte de connexion sur le mur arrière. Situer le centre de la
boîte de connexion 10" à gauche du côté droit de la découpe de la table
de cuisson et 12" sous la surface inférieure du comptoir.
•
La profondeur des armoires en surplomb ne doit pas dépasser 13".
•
La distance horizontale minimale absolue séparant les armoires en surplomb
installées de part et d’autre de l’appareil ne doit pas être inférieure à 36 3/4".
•
CANADA
5855 Terry Fox Way
•
Mississauga (ON) L5V 3E4
EXIGENCES D’INSTALLATION
•
Laisser un dégagement minimal de 30" entre la surface de cuisson et la face
inférieure des armoires en surplomb en bois ou en métal non protégées;
si la face inférieure des armoires est protégée par un celloderme ignifugeant de
plus de 1/8" couvert par une tôle d’acier n° 28 MSG, 0,015" d’acier inoxydable,
0,024" d’aluminium ou 0,020"de cuivre, le dégagement doit être d’au moins 24".
•
Laisser un dégagement minimal de 2 1/4" entre le bord arrière de la découpe et la
surface combustible la plus proche (ou le dosseret) au-dessus du comptoir.
•
Laisser un dégagement minimal requis de 7 1/2" entre le bord gauche de la table de
cuisson et le mur combustible le plus proche et un dégagement minimal de 7 1/2"
entre le bord droit de la table de cuisson et le mur combustible le plus proche.
•
L’installation de tiroirs sous la table de cuisson exige un dégagement d’au moins 4"
sous la surface du comptoir et un dégagement assuré pour la connexion électrique.
•
Pour réduire le risque d’incendie s’il y a des armoires en surplomb, installer une
hotte à cuisinière qui dépasse horizontalement le bas des armoires d’au moins 5".
ACCESSOIRES EN OPTION
•
Ensemble d’installation pour comptoir en granit (903061-9010).
Remarque : Ce document n’est destiné qu’à la planification. Toujours consulter les codes locaux
et nationaux d’électricité, de plomberie et d’installation d’appareils à gaz. Consulter le guide
d’installation du produit à frigidaire.ca pour obtenir des instructions détaillées sur l’installation.
•
1-800-265-8352
Les caractéristiques techniques peuvent changer. Renseignements sur les accessoires disponibles en ligne à frigidaire.ca.
•
frigidaire.ca FGEC3648U 09/18
© 2018 Electrolux Major Appliances, NA
