L'Assomption Plant
Usine de L'Assomption
CANADA
A Division of White Consolidated Industries, Inc.
Product / Produit: Cooktop / Table de Cuisson
Brand / Marque: Frigidaire
Model No. / No. Modèle: FGC30C3HW / D
Ref. No. / No Ref.: 377-54-21130-01 / 03
Yearly Quantity / Quantité Annuelle: 900 / 500
Prod. Target Date / Date Prod. Cible: 00 / 01
Control Features
Caractéristiques de commande
Control Knobs / Boutons de Contrôle:
4 - Plastic / Plastique, Black / Noir, NCS 3000
Control Panel / Panneau de Contrôle:
Aluminum /Aluminium, Black Paint / Aluminium, Peint Noir,
NCS 1502 B & NCS 2070 R10B.
Top Valves / Soupapes du Brûleur:
4 - Locking Type (Push to Turn), Off Position At 9 O`Clock,
Lite Position at 67°, Low at 200°/
4 - De Type Verouillable (Pousser / Tourner),
Position Éteint à 9 Heure, Allumage à 67°, Minimum à 200°.
Top Burners / Brûleurs:
Aluminized Steel Venturi, Chrome Plated Steel Heads /
Venturi en Acier Aluminé ,Tête en Acier Chromé Plaqué.
Valve Hole Rings / Anneaux Sous les Boutons:
4 - Rubber: Black / Caoutchouc: Noir
Top Burner Igniters / Allumeurs de Brûleur:
Electric Igniter Between Top Burners /
Allumeur Électrique Situé Entre Les Brûleurs
Voltage / Tension
120V
Cooktop Features
Caractéristiques de la table de cuisson
Cooktop Type / Type de Dessus:
Steel, White or Almond Porcelain /
Acier, Porcelaine Blanc ou Amande
Lift Up / Dessus Levable:
Support Rod / Tige de Retenu
Top Burner Ratings / Calibrage des Brûleurs:
R.R./ D.AR., NAT 9000 BTU
R.F./ D.AV., NAT 9000 BTU
L.R./ G.AR., NAT 9000 BTU
L.F./ G.AV., NAT 9000 BTU
Burner Box Finish / Finition du Boîtier:
Steel, Black Paint / Acier, Peint Noir
Grates / Grilles :
4 - Steel, Black Round Porcelain /
4 - Acier, Porcelaine Noir Ronde
Drip Pans / Cuvettes:
4 - Chrome
Colours
Couleurs
White / Blanc
Almond / Amande

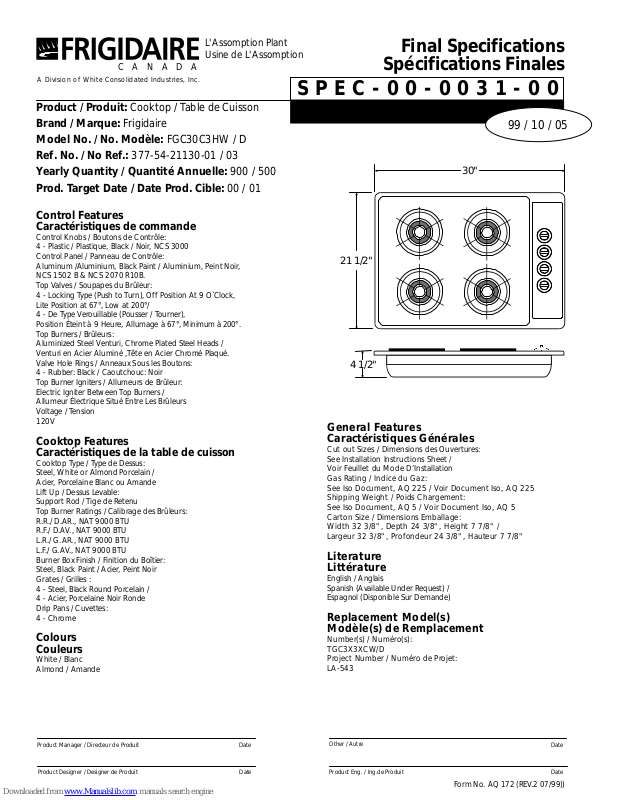

Final Specifications
Spécifications Finales
SPEC-00-0031-00
99 / 10 / 05
30"
21 1/2"
4 1/2"
General Features
Caractéristiques Générales
Cut out Sizes / Dimensions des Ouvertures:
See Installation Instructions Sheet /
Voir Feuillet du Mode D’Installation
Gas Rating / Indice du Gaz:
See Iso Document, AQ 225 / Voir Document Iso, AQ 225
Shipping Weight / Poids Chargement:
See Iso Document, AQ 5 / Voir Document Iso, AQ 5
Carton Size / Dimensions Emballage:
Width 32 3/8", Depth 24 3/8", Height 7 7/8" /
Largeur 32 3/8", Profondeur 24 3/8", Hauteur 7 7/8"
Literature
Littérature
English / Anglais
Spanish (Available Under Request) /
Espagnol (Disponible Sur Demande)
Replacement Model(s)
Modèle(s) de Remplacement
Number(s) / Numéro(s):
TGC3X3XCW/D
Project Number / Numéro de Projet:
LA-543
Other / Autre
Product Eng. / Ing.de Produit
Form No. AQ 172 (REV.2 07/99))
DateProduct Manager / Directeur de Produit Date
DateProduct Designer / Designer de Produit Date
