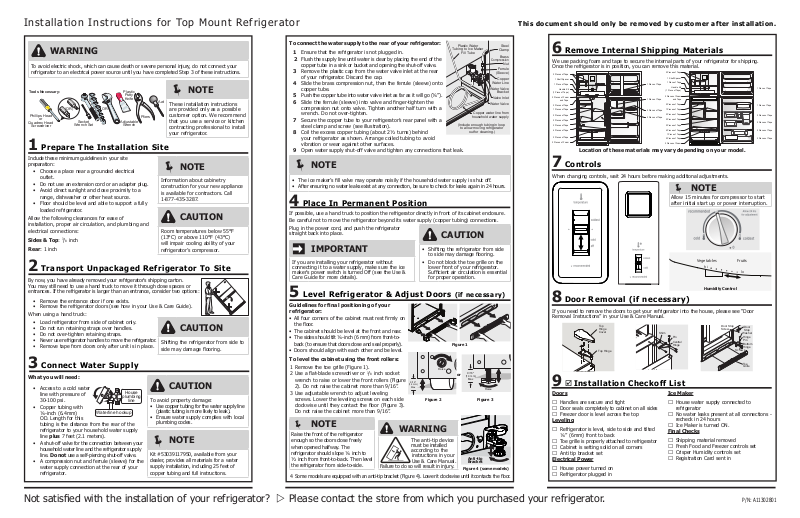

Frigidaire FFTR1521TW Installation
Installation Instructions for Top Mount Refrigerator
garage
temperature
coldest
cold
off
* recommended
garage
temperature
coldest
cold
off
* recommended
2 Pieces of Tape
1 Shelf Spacer
1 Piece of Tape
2 Pieces of Foam
and Tape
Handle Kit
(1 Piece of Tape)
2 Pieces of Tape
2 Pieces of Tape
2 Pieces of Tape
2 Pieces of Tape
1 Pieces of Tape
4 Pieces of Tape
2 Pieces of Tape
2 Pieces of Foam
1 Piece of Tape
1 Piece of Tape
2 Pieces of Tape
2 Pieces of Tape
2 Pieces of Tape
2 Pieces of Tape
1 Piece of Tape
2 Pieces of Tape
1 Shelf Spacer
1 Piece of Tape
2 Pieces of Foam
and Tape
Handle Kit
(1 Piece of Tape)
2 Pieces of Tape
2 Pieces of Tape
2 Pieces of Tape
2 Pieces of Tape
1 Pieces of Tape
4 Pieces of Tape
2 Pieces of Tape
2 Pieces of Foam
1 Piece of Tape
1 Piece of Tape
2 Pieces of Tape
2 Pieces of Tape
Tools Necessary:
Quadrex Head
Plastic
Awl
Bottom
Door Stop
Door
This document should only be removed by customer after installation.
Not satised with the installation of your refrigerator? Please contact the store from which you purchased your refrigerator.
WARNING
To avoid electric shock, which can cause death or severe personal injury, do not connect your
refrigerator to an electrical power source until you have completed Step 3 of these instructions.
NOTE
Putty
Knife
(OR)
Phillips Head
or
Screwdriver
1
Prepare The Installation Site
Socket
Wrench Set
OR
Adjustable
Wrench
Pliers
Include these minimum guidelines in your site
preparation:
• Choose a place near a grounded electrical
outlet.
• Do not use an extension cord or an adapter plug.
• Avoid direct sunlight and close proximity to a
range, dishwasher or other heat source.
• Floor should be level and able to support a fully
loaded refrigerator.
Allow the following clearances for ease of
installation, proper air circulation, and plumbing and
electrical connections:
Sides & Top: 3/8 inch
Rear: 1 inch
2
Transport Unpackaged Refrigerator To Site
By now, you have already removed your refrigerator’s shipping carton.
You may still need to use a hand truck to move it through close spaces or
entrances. If the refrigerator is larger than an entrance, consider two options:
• Remove the entrance door if one exists.
• Remove the refrigerator doors (see how in your Use & Care Guide).
When using a hand truck:
• Load refrigerator from side of cabinet only.
• Do not run retaining straps over handles.
• Do not over-tighten retaining straps.
• Never use refrigerator handles to move the refrigerator.
• Remove tape from doors only after unit is in place.
3
Connect Water Supply
What you will need:
• Access to a cold water
line with pressure of
30-100 psi.
House
plumbing
line
• Copper tubing with
¼-inch (6.4mm)
Waterline hookup
OD. Length for this
tubing is the distance from the rear of the
refrigerator to your household water supply
line plus 7 feet (2.1 meters).
• A shut-off valve for the connection between your
household water line and the refrigerator supply
line. Do not use a self-piercing shut-off valve.
• A compression nut and ferrule (sleeve) for the
water supply connection at the rear of your
refrigerator.
These installation instructions
are provided only as a possible
customer option. We recommend
that you use a service or kitchen
contracting professional to install
your refrigerator.
NOTE
Information about cabinetry
construction for your new appliance
is available for contractors. Call
1-877-435-3287.
CAUTION
Room temperatures below 55°F
(13°C) or above 110°F (43°C)
will impair cooling ability of your
refrigerator’s compressor.
CAUTION
Shifting the refrigerator from side to
side may damage ooring.
CAUTION
To avoid property damage:
• Use copper tubing for the water supply line
(plastic tubing is more likely to leak).
• Ensure water supply complies with local
plumbing codes.
NOTE
Kit #53039117950, available from your
dealer, provides all materials for a water
supply installation, including 25 feet of
copper tubing and full instructions.
To connect the water supply to the rear of your refrigerator:
1 Ensure that the refrigerator is not plugged in.
2 Flush the supply line until water is clear by placing the end of the
copper tube in a sink or bucket and opening the shut-off valve.
3 Remove the plastic cap from the water valve inlet at the rear
of your refrigerator. Discard the cap.
4 Slide the brass compression nut, then the ferrule (sleeve) onto
copper tube.
5 Push the copper tube into water valve inlet as far as it will go (¼”).
6 Slide the ferrule (sleeve) into valve and nger-tighten the
compression nut onto valve. Tighten another half turn with a
wrench. Do not over-tighten.
7 Secure the copper tube to your refrigerator’s rear panel with a
steel clamp and screw (see illustration).
8 Coil the excess copper tubing (about 2½ turns) behind
Plastic Water
Tubing to Ice Maker
Fill Tube
Water Valve
Water Valve
Copper water line from
household water supply
(Include enough tubing in loop
to allow moving refrigerator
out for cleaning.)
Steel
Clamp
Brass
Compression
Nut
Ferrule
(Sleeve)
Copper
Water Line
Bracket
Valve Inlet
your refrigerator as shown. Arrange coiled tubing to avoid
vibration or wear against other surfaces.
9 Open water supply shut-off valve and tighten any connections that leak.
NOTE
• The ice maker’s ll valve may operate noisily if the household water supply is shut off.
• After ensuring no water leaks exist at any connection, be sure to check for leaks again in 24 hours.
4
Place In Permanent Position
If possible, use a hand truck to position the refrigerator directly in front of its cabinet enclosure.
Be careful not to move the refrigerator beyond its water supply (copper tubing) connections.
Plug in the power cord, and push the refrigerator
straight back into place.
IMPORTANT
If you are installing your refrigerator without
connecting it to a water supply, make sure the ice
maker’s power switch is turned Off (see the Use &
Care Guide for more details).
5
Level Refrigerator & Adjust Doors (if necessary)
CAUTION
• Shifting the refrigerator from side
to side may damage ooring.
• Do not block the toe grille on the
lower front of your refrigerator.
Sufcient air circulation is essential
for proper operation.
Guidelines for nal positioning of your
refrigerator:
• All four corners of the cabinet must rest rmly on
the oor.
• The cabinet should be level at the front and rear.
• The sides should tilt ¼-inch (6 mm) from front-toback (to ensure that doors close and seal properly).
Figure 1
• Doors should align with each other and be level.
To level the cabinet using the front rollers:
1 Remove the toe grille (Figure 1).
2 Use a at-blade screwdriver or 3/8 inch socket
wrench to raise or lower the front rollers (Figure
2). Do not raise the cabinet more than 9/16”.
3 Use adjustable wrench to adjust leveling
screws. Lower the leveling screws on each side
9/16"
(14 mm)
Max
Figure 2
Raise
9/16"
or
(14 mm)
Max
Raise
Figure 3
clockwise until they contact the oor (Figure 3).
Do not raise the cabinet more than 9/16”.
NOTE
Raise the front of the refrigerator
enough so the doors close freely
when opened halfway. The
refrigerator should slope ¼ inch to
½ inch from front-to-back. Then level
the refrigerator from side-to-side.
WARNING
The anti-tip device
must be installed
according to the
instructions in your
Use & Care Manual.
Failure to do so will result in injury.
Anti-tip
Bracket
Figure 4 (some models)
4 Some models are equipped with an anti-tip bracket (Figure 4). Lower it clockwise until it contacts the oor.
Remove Internal Shipping Materials
6
We use packing foam and tape to secure the internal parts of your refrigerator for shipping.
Once the refrigerator is in position, you can remove this material.
Location of these materials may vary depending on your model.
7
Controls
When changing controls, wait 24 hours before making additional adjustments.
NOTE
Allow 15 minutes for compressor to start
after initial start up or power interruption.
Vegetables Fruits
8
Door Removal (if necessary)
hi
Humidity Control
lo
If you need to remove the doors to get your refrigerator into the house, please see “Door
Removal Instructions” in your Use & Care Manual.
Top
Hinge
Cover
Top Hinge
Installation Checkoff List
9
Doors
Ƚ Handles are secure and tight
Ƚ Door seals completely to cabinet on all sides
Ƚ Freezer door is level across the top
Leveling
Ƚ Refrigerator is level, side to side and tilted
¼” (6mm) front to back
Ƚ Toe grille is properly attached to refrigerator
Ƚ Cabinet is setting solid on all corners
Ƚ Anti tip bracket set
Electrical Power
Shim
Pin
Central
Hinge
Ice Maker
Ƚ House water supply connected to
refrigerator
Ƚ No water leaks present at all connections -
recheck in 24 hours
Ƚ Ice Maker is turned ON.
Final Checks
Ƚ Shipping material removed
Ƚ Fresh Food and Freezer controls set
Ƚ Crisper Humidity controls set
Ƚ Registration Card sent in
Screw
Screws
Stop
Washer
Hinge
Pin
Hinge
Toe
Grille
Ƚ House power turned on
Ƚ Refrigerator plugged in
P/N: A11302801
Instrucciones de instalación para el refrigerador de instalación superior
garage
temperature
coldest
cold
off
* recommended
garage
temperature
coldest
cold
off
* recommended
Herramientas necesarias:
Llave ajustable
de cubo
punta Quadrex™
Subir
14 mm
Max
Subir
Tornillo del tope
Tope de
Tubería de plástico para
Abrazadera
Este documento sólo debe ser retirado por el cliente después de la instalación.
Para evitar choques eléctricos, los cuales pueden causar la muerte o lesiones graves, no conecte el
refrigerador al suministro eléctrico hasta haber completado el paso 3 de estas instrucciones.
Destornillador
con punta
Phillips™ o
1
Incluya estas pautas mínimas para la preparación del sitio
de instalación:
• Elija un lugar que se encuentre próximo a un
• No use un cable de extensión ni un adaptador.
• Evite la luz solar directa y la proximidad a una estufa,
• El piso debe estar nivelado y debe poder soportar la
Deje los siguientes espacios libres para facilitar la
instalación del refrigerador, la circulación adecuada del aire
y las conexiones eléctricas y de plomería:
Costados y parte superior: 3/8" (0,95 cm)
Parte trasera: 1 pulgada (2,54 cm)
2
En este punto ya retiró la caja de empaque del refrigerador. Es posible que aún
necesite una carretilla para moverlo a través de entradas o espacios estrechos. Si el
refrigerador es más grande que la entrada, considere dos opciones.
• Retire la puerta de la entrada (si existe).
• Retire las puertas del refrigerador (consulte las instrucciones en la
Cuando use una carretilla:
• Levante el refrigerador por el costado solamente.
• No coloque los amarres de seguridad sobre las manijas.
• No apriete demasiado los amarres.
• Nunca use las manijas del refrigerador para moverlo.
• Retire la cinta de las puertas sólo después de que esté
3
Qué necesitará:
• Acceso a una tubería de
• Tubería de cobre de ¼”
• Una válvula de cierre para la conexión entre la
• Una tuerca de compresión y una guarnición
¿No está satisfecho con la instalación del refrigerador? Póngase en contacto con la tienda donde lo compró.
ADVERTENCIA
Punzón
[O bien]
Juego de llaves
O
Espátula
Alicates
para
masilla
plástica
Prepare el lugar de instalación
tomacorriente con conexión a tierra.
lavavajillas o cualquier otra fuente de calor.
carga de un refrigerador lleno.
La información sobre la fabricación de
armarios para su nuevo electrodoméstico
está disponible para los contratistas.
Llame al 1-877-435-3287.
NOTA
Estas instrucciones de instalación
se ofrecen sólo como una opción
adicional para el consumidor. Le
recomendamos contratar a un
técnico profesional de servicio o de
instalación de cocinas para instalar el
refrigerador.
NOTA
PRECAUCIÓN
Temperaturas ambiente menores de 55°F
(13°C) o superiores a los 110°F (43°C)
impedirán la capacidad de enfriamiento
del compresor del refrigerador.
Transporte el refrigerador sin desempacar al lugar de
instalación
Guía de uso y cuidado).
PRECAUCIÓN
Si mueve el refrigerador de lado a lado,
en su ubicación nal.
Conecte el suministro de agua
suministro de agua fría
que tenga una presión de
30 a 100 psi.
(6,4 mm) de diámetro
externo. La longitud de esta tubería es la distancia
desde la parte trasera del refrigerador hasta la
tubería de suministro de agua de la vivienda más
7 pies (2,1 m).
tubería de suministro de agua de la vivienda y la
tubería de suministro de agua del refrigerador. No
use una válvula autoperforante.
(manguito) para la conexión del suministro de agua
a la parte trasera del refrigerador.
Conexión al suministro
de agua
Tubería
de agua
del hogar
puede dañar el revestimiento del piso.
PRECAUCIÓN
A n de evitar daños materiales:
• Use tubería de cobre para el suministro
de agua (la tubería de plástico tiene más
probabilidad de causar fugas de agua).
• Asegúrese de que el suministro de agua
cumpla con los códigos de plomería locales.
NOTA
El Kit Nº 53039117950, disponible de
su distribuidor, ofrece materiales para la
instalación del suministro de agua, incluyendo
25 pies (7,62 m) de tubería de cobre y las
instrucciones completas.
Para conectar el suministro de agua al panel trasero del refrigerador:
1 Asegúrese de que el refrigerador no esté enchufado.
2 Coloque el extremo de la tubería de cobre en el fregadero o en un
balde, abra la válvula de cierre y limpie la tubería de suministro
hasta que el agua salga limpia.
3 Retire la tapa de plástico de la admisión de la válvula de agua en
la parte trasera del refrigerador. Deseche la tapa.
4 Inserte la tuerca de compresión de latón y luego la guarnición
(manguito) en la tubería de cobre.
5 Inserte la tubería de cobre en la admisión de la válvula del agua
tan adentro como sea posible (1/4" o 6,35 mm).
6 Inserte la guarnición (manguito) en la válvula y apriete a mano la
tuerca de compresión en la válvula. Apriete media vuelta más con
una llave. No apriete demasiado.
7 Asegure la tubería de cobre al panel trasero de su refrigerador con
una abrazadera de acero y un tornillo (vea la ilustración).
8 Enrolle el exceso de tubería de cobre (aproximadamente 2 ½
vueltas) detrás del refrigerador, como se muestra a continuación.
Coloque la tubería enrollada de modo que no se produzca vibración
ni desgaste contra otras supercies.
9 Abra la válvula de cierre del suministro de agua y apriete cualquier conexión en la que haya fugas.
NOTA
• La válvula de llenado del fabricador de hielo puede generar ruido si el suministro de agua está cerrado.
• Después de asegurarse de que no existan escapes de agua en ninguna de las uniones, vuelva a realizar
esta vericación a las 24 horas.
4
Coloque el electrodoméstico en su ubicación permanente
De ser posible, use una carretilla para colocar el refrigerador directamente delante de su alojamiento.
Tenga cuidado de no mover el refrigerador más allá de las conexiones del suministro de agua (tuberías de cobre).
Enchufe el cordón y empuje el refrigerador derecho hacia atrás
hasta que quede en su lugar.
IMPORTANTE
Si va a instalar el refrigerador sin conectarlo al suministro
de agua, asegúrese de que el interruptor del fabricador de
hielo esté apagado (consulte la Guía de uso y cuidado para
obtener más detalles).
5
Nivele el refrigerador y ajuste las puertas (de ser necesario)
Consejos para la colocación del refrigerador en su
ubicación nal:
• Las cuatro esquinas de la unidad deben descansar
rmemente sobre el piso.
• La unidad debe estar nivelada en la parte delantera y trasera.
• Los costados deben estar inclinados ¼” (6 mm) de
adelante hacia atrás (para asegurarse de que las
puertas cierren adecuadamente).
• Las puertas deben estar alineadas la una con la otra y
estar niveladas.
Para nivelar el frigoríco mediante las ruedas frontales:
1 Extraiga la rejilla inferior (gura 1).
2 Use un destornillador plano o una llave de vaso de ⅜”
para elevar o rebajar las ruedas frontales (gura 2). No
levante el gabinete más de 9/16 “.
3 Use una llave inglesa para ajustar los tornillos de
nivelación. Aoje los tornillos de nivelación de ambos lados
en el sentido de las agujas del reloj hasta que toquen el
suelo (gura 3). No levante el gabinete más de 9/16 “.
NOTA
Levante la parte delantera de la nevera lo
suciente como para que la puerta cierre
libremente cuando se abre a medio camino.
El refrigerador debe tener una inclinación
¼ de pulgada de ½ pulgada desde la parte
delantera a la trasera. A continuación, nivel
el refrigerador de lado a lado.
4 Algunos modelos están equipados de soporte antivuelco (gura 4). Aójelo en sentido de las agujas del
reloj hasta que toque el suelo.
ADVERTENCIA
El soporte antivuelco
debe instalarse
siguiendo las
instrucciones del
Manual de uso y
mantenimiento; de lo contrario, se
corre riesgo de lesión.
• Si mueve el refrigerador de lado a lado,
• No bloquee la rejilla inferior en la parte
el agua que conecta con
la tubería de llenado
del fabricador
de hielo
Tuberia de cobre para el
suministro de agua de la vivienda
(El bucle debe incluir suficiente tubería
para permitir sacar el refrigerador
para limpiarlo.
Tuerca de
compresión
Guarnición
(manguito)
Tubería de
agua de cobre
Soporte de
la válvula
Admisión de
la válvula
Válvula de agua
agua proveniente del
PRECAUCIÓN
puede dañar el revestimiento del piso.
delantera de la base del refrigerador.
Se necesita que la circulación del
aire sea la suciente para asegurar el
funcionamiento adecuado.
Figura 1
14 mm
Max
Figura 2
Figura 3
Soporte
antivuelco
Figura 4
(algunos modelos)
de acero
de latón
de agua
Retire el material de empaque interno
6
Usamos cinta y espuma de empaque para fijar las piezas internas del refrigerador para su
transporte. Una vez que el refrigerador esté instalado en su lugar, puede retirar este material.
La ubicación de estos materiales puede variar según el modelo.
Controles
7
Cuando cambie los controles, espere 24 horas antes de realizar cambios adicionales.
NOTA
Deje que transcurran 15 minutos para que
(temperatura)
(más frío)
(frio)
(apagado)
(* recomendado)
Desinstalación de la puerta (de ser necesario)
8
Si debe retirar las puertas para que el refrigerador quepa por la puerta, consulte las "Instrucciones de
desinstalación de la puerta" de la guía de uso y cuidado.
Tapa de
la bisagra
superior
Bisagra
superior
9
PLista de vericación de la instalación
Puertas
Las manijas están rmemente instaladas
La puerta se cierra bien contra el refrigerador en todos
los lados
La puerta del congelador está nivelada en la parte superior.
Nivelación
El refrigerador está nivelado de lado a lado e inclinado
¼” (6 mm) de adelante hacia atrás
La rejilla inferior está rmemente instalada en el
refrigerador
El refrigerador descansa rmemente sobre sus cuatro
esquinas
Conjunto de soporte antivuelco
Suministro eléctrico
El suministro eléctrico del hogar está activado
El refrigerador está enchufado
(temperatura)
(más frío)
(frío)
(* recomendado)
se inicie el compresor después del arranque
inicial o de un corte de alimentación.
Vegetables Fruits
hi
control de humedad
Cuña
Pasador
Bisagra
central
Fabricador de hielo
El suministro de agua está conectado al
refrigerador
No hay goteos en ninguna de las conexiones
- vuelva a revisar después de 24 horas
El fabricador de hielo está ENCENDIDO
Inspección nal
Material de empaque removido
Controles del refrigerador y congelador
ajustados
Controles de humedad del cajón para
verduras programados
Tarjeta de registro enviada
de la puerta
Tornillos
Rejilla inferior
lo
la puerta
Arandela
Pasador de
la bisagra
Bisagra
inferior
P/N: A11302801
Loading...
